MANUAL DE USUARIO 99-9100 Metra
Instrucciones de instalación para la pieza 99-9100

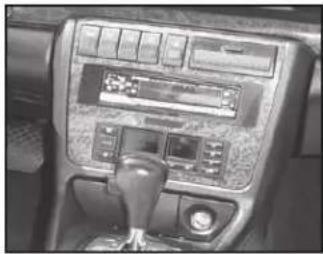

AUDI A4/A6/A8 1996-1999 TT 2000-2006 99-9100
CARACTERÍSTICAS DEL KIT
- Provisión de radio DIN
COMPONENTES DEL KIT
• A) Placa de moldura (a) • B) Placa de moldura (b)
• C) (2) Tapas de tornillos
A
B
C
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • Visite metraonline.com para más información
Adaptador de antena: • Visite metraonline.com para más información
HERRAMIENTAS REQUERIDAS
- Llaves de remoción de radio 86-9001 • Herramienta para hacer palanca
Desmontaje tablero 2
Ensamble del kit
- A4/A6/A8 1996-1999....3
- TT 2000-2006....3
¡PRECAUCIÓN! Meta recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación, a menos que el fabricante del vehículo recomiende lo contrario. Verifique con su concesionario local si existe más información. Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición. Además, no quite el radio de fábrica con la llave en la posición de encendido ni con el vehículo funcionando. Seria mejor retirar la llave de la ignición y esperar unos cuantos segundos antes de quitar el radio de fábrica.
99-9100
Desmontaje tablero

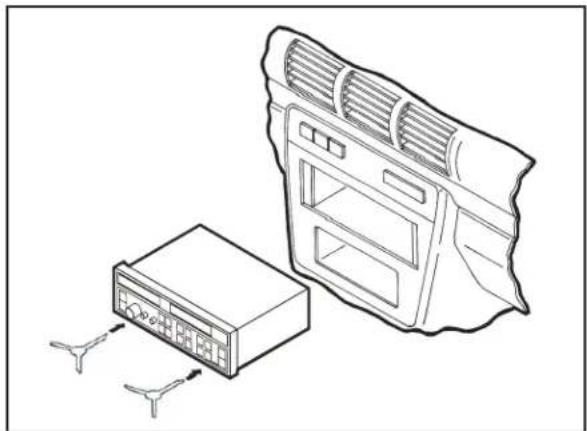

- Inserte la herramienta 86-9001 en las ranuras del radio de fábrica y jale el radio para sacarlo. (Figura A)
- Desconecte el cableado.
- Únicamente para modelos TT: Quite (2) tornillos Phillips localizados en el interior de la apertura del radio. (Figura B)
Continúe con el ensamble del kit
- Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
Nota: Ignore el anillo de la moldura, ya que no se utilizará en esta aplicación. - Deslice la manga en la apertura del radio en el tablero y sujétela doblando hacia abajo las pestañas de metal.
- Localice el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
- Deslice el radio de nuevo en la manga hasta que haga clic.
- Coloque a presión la placa de moldura (a) en la parte frontal del radio.
Audi TT 2000-2006
- Quite la manga de metal DIN y el anillo de moldura del radio de mercado secundario.
Nota: Ignore el anillo de la moldura, ya que no se utilizará en esta aplicación. - Deslice la manga en la apertura del radio en el tablero y sujétela doblando hacia abajo las pestañas de metal.
- Localice el arnés de cableado de fábrica y el conector de la antena en el tablero. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente.
- Deslice el radio de nuevo en la manga hasta que haga clic.
- Atornille la placa de la moldura (b) al frente de la apertura del radio con los tornillos que quitó durante el desensamble.
- Ponga las tapas de los tornillos en las aperturas de los tornillos en la placa de la moldura.
Instrucciones de instalación para la pieza 99-9100
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente como se indica en las instrucciones. Por favor tenga el vehículo desarmado y listo para ejecutar los pasos de resolución de problemas antes de llamar.
EL CONOCIMIENTO ES PODER Mejore sus habilidades de Instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra Industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.
Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Múvil (Mobile Electronics Certification Program, MECP).
