MANUAL DE USUARIO 99-3011S Metra

Cruze (con pantalla monocromática de un solo color) 2011-2015

Cruze Limited (con pantalla monocromática de un solo color) 2016

Visite MetraOnline.com para más información acerca del producto y las aplicaciones específicas más actualizadas del vehículo

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• Pintada en color plateado para igualar el acabado de fábrica

COMPONENTES DEL KIT

- A) Panel de moldura para radio - B) Soportes para radio - C) Bolsillo - D) (4) tornillos Phillips #4 de 3/8"

AB

Desmontaje del tablero 2

Ensamble del kit

-Provisión de radio ISO DIN con cavidad ....3

-Provisión de radio ISO DDIN 3

CABLEADO Y CONEXIONES DE ANTENA

(se venden por separado)

Arnés de cableado: Visite metraonline.com para las opciones de arnés de cableado

Adaptador de antena: 40-EU55

HERRAMIENTAS NECESARIAS

• Herramienta para remoción de paneles
  • Destornillador Phillips • Llave de tubo

¡Atención! Con la llave fuera del encendido, desconecte el terminal negativo de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de la instalación estén seguras antes de encender y apagar el encendido para probar este producto.

DESMONTAJE DEL TABLERO

1. Usando una herramienta para quitar paneles, quite con cuidado el panel de la carcasa de arriba de la moldura/rejilla del tablero. (Figura A)
2. Usando una herramienta para quitar paneles, quite con cuidado el panel que rodea la palanca de velocidades, En vehículos con transmisión manual, desenganche y vuelva a posicionar la bota de la palanca de velocidades. Desconecte el conector del indicador. (Figura B)
3. Quite los (2) tornillos de 9/32" del bolsillo de almacenamiento. Quite el bolsillo de almacenamiento. (Figura C)

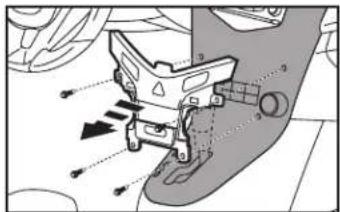

1. Quite los (4) tornillos de 9/32" del panel de control de accesorios. Jale con cuidado los bordes del panel para soltar los ganchos. Desconecte los conectores del panel de control de accesorios. (Figura D)
2. Quite los (2) tornillos de 9/32" del panel de control del radio. Desconecte el panel de control del radio. (Figura E)
3. Quite los (4) tornillos de 9/32" del chasis del radio. Desconecte el chasis del radio. (Figura F)

Continuará la ensamble del kit

Provisión de radio ISO DIN con bolsillo

1. Retire el metal de la manga "DIN" y anillo embellecedor de plástico de la radio no original.

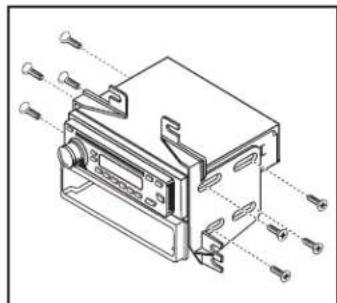

2. Asegure el bolsillo a los soportes de radio utilizando los (4) tornillos suministrados. (Figura A)
3. Asegure la radio a los soportes de radio con los tornillos suministrados con la radio. (Figura A)
4. Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda utilizar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y probar la unidad para su correcto funcionamiento.
5. Retire las rejillas de ventilación de la fábrica y luego romperlos en el panel de ajuste de radio. (Figura B)
6. Vuelva a montar el tablero en orden inverso al desmontaje.

Provisión de radio DDIN

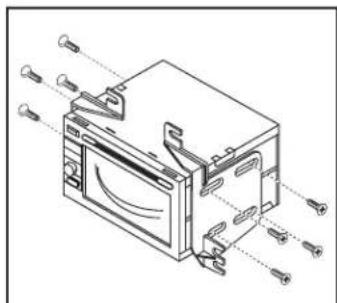

1. Monte la radio a los soportes de radio con los tornillos suministrados con la radio. (Figura A)
2. Localice el arnés de cableado de fábrica en el tablero. Metra recomienda utilizar el adaptador de acoplamiento adecuado de Metra o AXXESS. Vuelva a conectar el terminal negativo de la batería y probar la unidad para su correcto funcionamiento.
3. Retire las rejillas de ventilación de la fábrica y luego romperlos en el panel de ajuste de radio. (Figura B)
4. Vuelva a montar el tablero en orden inverso al desmontaje.
