MANUAL DE USUARIO 95-7350B Metra

• Provisiones de unidad central Double DIN:
• Pintado negro mate resistente a rayaduras

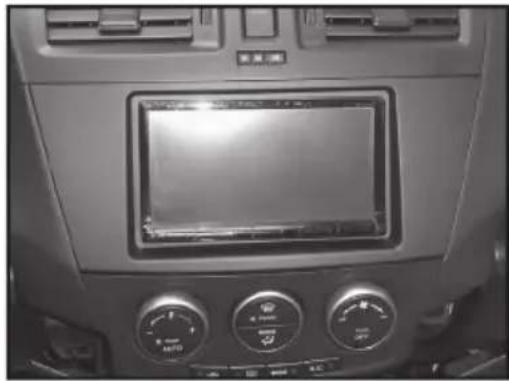

COMPONENTES DEL KIT

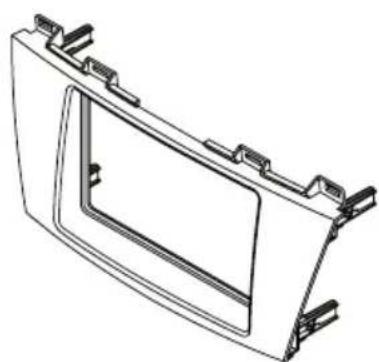

• A) Alojamiento de radio • B) Soportes de radio

A

CABLEADO Y CONEXIONES DE ANTENA (Se venden por separado)

Arnés de cableado:

• Arnés Mazda 70-7903

Adaptador de antena:

- Adaptador de antena Honda 40-HD10

HERRAMIENTAS REQUERIDAS

Herramienta de remoción de panel • Destornillador Phillips • Llave para dados

Desmontaje del tablero

- Mazda 5 2012 y mas ..3-5....

Ensamble del kit

- Provisiones de unidad central Double DIN: .6....

Precaución

Metra recomienda desconectar la terminal negativa de la batería antes de iniciar cualquier instalación. Todos los accesorios, interruptores y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes de reconectar la batería o ciclar la ignición.

*NOTA: Asimismo, remítase a las instrucciones incluidas con el radio de posventa.

KNOWLEDGE IS POWER

Desmontaje del tablero

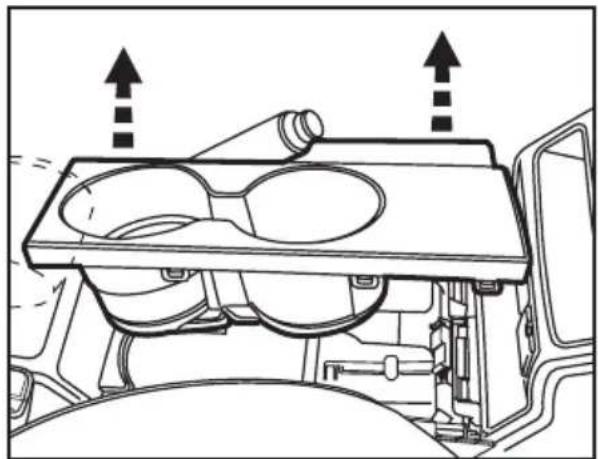

1. Desprenda y retire el panel del portavasos de la consola central. (Figure A)
2. Desprenda y retire el pequeño panel de bolsillo de la parte posterior de la consola central que está detrás de la palanca de velocidades. (Figure B)
3. Retire los pernos de 8 mm (2) que están debajo del panel del portavasos uniendo la parte trasera de la consola central con la parte frontal. (Figure C)
4. Desatornille y retire la perilla de la palanca de velocidades. (Figure D)

Continuado en la paginación siguiente

Desmontaje del tablero

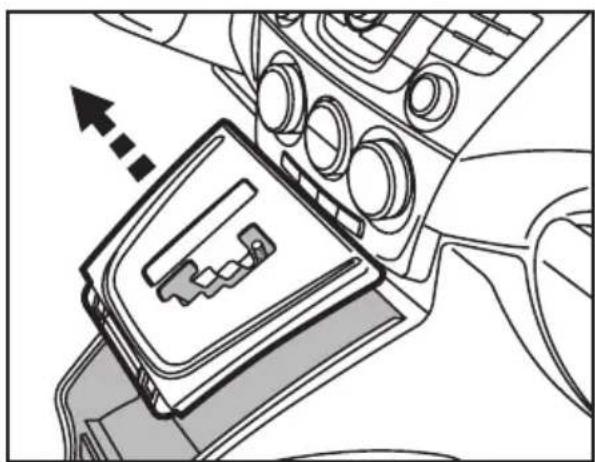

1. Desprenda y retire el panel decorativo de la palanca de velocidades (Figure D)
2. Deslice ambos asientos hacia adelante y retire los tornillos Phillips (2) de cada lado de la consola central bajo los tapones de los tornillos. (Figure E)
3. Desprenda y jale hacia atrás los paneles de los lados frontales inferiores de la consola central. (Figure F)
4. Retire los tornillos Phillips (2) de ambos lados (4 en total) de la mitad frontal inferior de la consola central. (Figure G)

Continuado en la paginación siguiente

Desmontaje del tablero

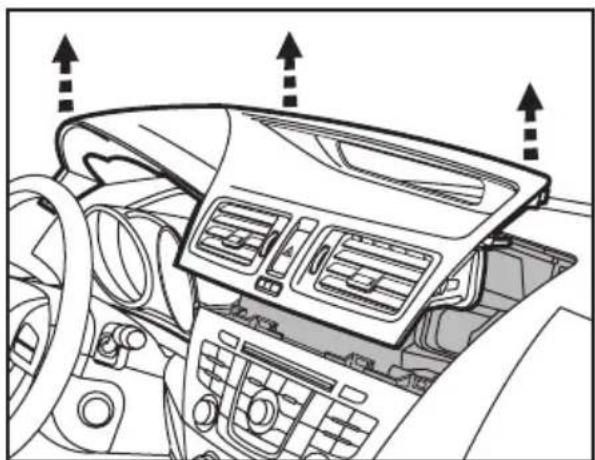

1. Desprenda y retire el panel de ventilación, incluyendo el interruptor de las luces intermitentes que está sobre el radio de fábrica. (Figure H)
2. Desprenda toda la consola central y deslícela hacia la parte trasera del vehículo para obtener acceso a los tornillos Phillips (2) en la parte inferior del control de a/c. (Figure I)
3. Retire los tornillos Phillips (2) del control de a/c, después desprenda y retire el control. (Figure J)
4. Retire los tornillos Phillips (3) y un (1) perno de 10 mm que aseguran el radio. (Figure K)

Continúe al ensamble del kit

Provisiones de unidad central Double DIN:

1. Monte el radio en los soportes del radio con los tornillos suministrados con la unidad. (Figure A)
2. Ubique el arnés de cableado de fábrica en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o AXXESS. Pruebe si la unidad funciona adecuadamente.
3. Monte el ensamble de radio/soporte en el tablero. (Figure B)
4. Instale la placa decorativa del radio sobre el ensamble del radio/soporte y vuelva a armar el tablero en orden inverso al desmontaje.
