X-HM50-S - Sistema de audio PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de audio con reproductor CD
Marca	PIONEER
Modelo	X-HM50-S
Dimensiones (unidad principal)	215 mm (An) x 99 mm (Al) x 300 mm (Pr)
Peso (unidad principal)	4,4 kg
Dimensiones (altavoz)	148 mm (An) x 260 mm (Al) x 191 mm (Pr)
Peso (altavoz)	2,5 kg cada una
Alimentación	220-230 V CA, 50/60 Hz
Consumo	Encendido: 45 W, En espera: 0,3 W
Potencia de salida del amplificador	50 W + 50 W (RMS, 10% DHT)
Tipos de reproducción	CD, CD-R/RW, MP3, WMA
Sintonizador	FM (87,5-108 MHz), AM (522-1620 kHz), 40 presintonías
Conectividad	Base iPod/iPhone, USB (FAT16/32), entrada de audio (AUDIO IN), entrada de línea (LINE IN), salida de auriculares, salida de video, pre-salida de subwoofer
Funciones principales	Reloj, temporizador (único/diario), apagado diferido, ecualizador (Flat, Game, Classic, Vocal, Jazz), Extra Bass, control de graves/agudos, atenuación de pantalla, modo de espera automático
Accesorios incluidos	Control remoto, pilas (2x AAA), adaptadores iPhone (3), cuadro-antena AM, antena FM, cables de altavoces, tarjeta de garantía
Mantenimiento y limpieza	Limpiar con un paño suave y una solución de agua jabonosa. No usar productos químicos (gasolina, disolvente).
Seguridad	No abrir (riesgo de descarga eléctrica). Asegurar una ventilación de al menos 10 cm alrededor. No exponer a la humedad. No colocar objetos sobre el aparato.
Piezas de repuesto y reparabilidad	Ninguna pieza reparable por el usuario. Confiar cualquier reparación a personal calificado.
Información general	Láser de Clase 1, compatible con iPod/iPhone, RDS

Preguntas frecuentes - X-HM50-S PIONEER

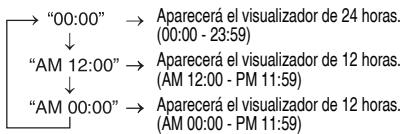

¿Cómo ajustar el reloj en el Pioneer X-HM50-S?

Encienda el aparato, presione CLOCK/TIMER y luego ENTER en 10 segundos. Use las teclas ◀◀◀ o ▶▶▶ para ajustar el día, la hora y los minutos. Confirme cada ajuste con ENTER.

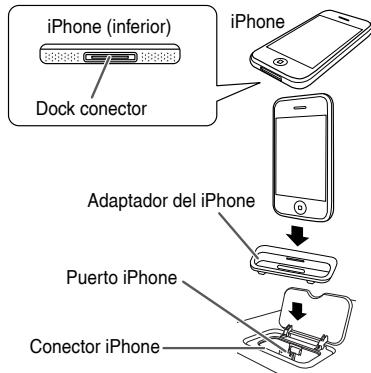

¿Cómo conectar mi iPhone a este sistema?

Seleccione la función iPod presionando iPod/iPhone en el control remoto o INPUT en el aparato. Inserte el iPhone en el compartimento iPod (use el adaptador incluido). La carga comienza automáticamente.

¿Puedo reproducir archivos MP3 desde una memoria USB?

Sí. Conecte la memoria USB (FAT16/32) al puerto USB. Seleccione la función USB con USB en el control remoto o INPUT. Use las teclas de navegación para elegir un archivo y presione ▶/Ⅱ para reproducir.

¿Cómo usar la función de temporizador (alarma)?

Primero ajuste el reloj. Mantenga presionado CLOCK/TIMER, seleccione 'Once' o 'Daily' con ◀◀ o ▶▶, luego 'Timer Set'. Elija la fuente (CD, TUNER, etc.), ajuste la hora de inicio y fin, el volumen. Presione STANDBY/ON para entrar en espera. El indicador TIMER se enciende.

¿Qué hacer si el aparato no se enciende?

Verifique que el cable de alimentación esté bien conectado a un tomacorriente funcional. Asegúrese de que el voltaje corresponda (220-230 V). Si el problema persiste, desconecte el cable, espere unos segundos, luego vuelva a conectarlo e intente de nuevo.

¿Cómo limpiar el aparato?

Use un paño suave ligeramente húmedo con una solución de agua jabonosa. Luego seque con un paño seco. Nunca use productos químicos como gasolina o disolvente. Para los discos, limpie desde el centro hacia afuera con un paño suave y seco.

¿Cómo ajustar el ecualizador?

Presione varias veces EQUALIZER MODE en el control remoto para recorrer los modos: Flat, Game, Classic, Vocal, Jazz. El modo activo se muestra. También puede ajustar por separado graves y agudos con BASS/TREBLE y las teclas VOL +/-.

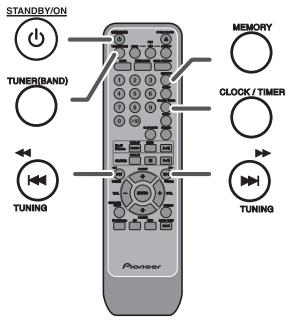

¿Cómo memorizar emisoras de radio?

Sintonice la emisora deseada. Presione MEMORY, luego en 30 segundos use PRESET (↓/↑) para elegir un número de presintonía, luego presione MEMORY nuevamente. Repita para otras emisoras. Hasta 40 emisoras pueden memorizarse.

¿Puedo usar auriculares?

Sí. Conecte unos auriculares con conector de 3,5 mm en la toma AURICULARES (PHONES) en la parte frontal. Los altavoces se silencian automáticamente. Ajuste el volumen moderado para evitar daños auditivos. Tenga en cuenta que los auriculares no funcionan en modo iPod/iPhone.

¿Cómo restablecer el aparato a los ajustes de fábrica?

Ponga en espera con STANDBY/ON. Desconecte el cable de alimentación. Mientras mantiene presionado STANDBY/ON, vuelva a conectar el cable. La pantalla muestra 'Clear all'. Esta operación borra todos los datos en memoria (reloj, temporizador, presintonías, programas).

MANUAL DE USUARIO X-HM50-S PIONEER

Registre su producto en http://www.pioneer.es (o en

http://www.pioneer.eu) Descubra los beneficios de registrarse on-line:

Manual de instrucciones

IMPORTANT

CUANDO SE ABRE HAY RADIACIÓN LÁSER DE CLASE 3B INVISIBLE. EVITE LA EXPOSICIÓN A LOS RAYOS LÁSER.

VARO!

AVATTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE LUOKAN 3B LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

D58-5-2-2b*_A1_En

Condensation

CUANDO SE ABRE HAY RADIACIÓN LÁSER DE CLASE 3B INVISIBLE. EVITE LA EXPOSICIÓN A LOS RAYOS LÁSER. AVATTAESSA OLET ALTTIINA NÁKYMÄTTÖMÄLLE LUOKAN 3B LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

D58-5-2-2b*_B1_Fr

Condensation

La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de "voltaje peligrosa" no aislada dentro el producto que podría constituir un peligro de choque eléctrico para las personas.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENCIÓN:

PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA.

El punto exclamativo dentro un triángulo equilátero convenido para avisar el usuário de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la libreta que acompaña el aparato.

D3-4-2-1-1_A1_Es

ADVERTENCIA

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.

D3-4-2-1-3_A1_Es

ADVERTENCIA

Antes de enchufar el aparato a la corriente, lea la sección siguiente con mucha atención.

La tensión de la red eléctrica es distinta según el país o región. Asegúrese de que la tensión de la alimentación de la localidad donde se proponga utilizar este aparato corresponda a la tensión necesaria (es decir, 230 V ó 120 V) indicada en el panel posterior.

D3-4-2-1-4*_A1_Es

ADVERTENCIA

Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato.

D3-4-2-1-7a_A1_Es

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 10 cm encima, 10 cm detrás, y 10 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven para su ventilación para poder asegurar un funcionamiento fiable del aparato y para protegerlo contra sobrecalentamiento. Para evitar el peligro de incendio, las aberturas nunca deberán taparse ni cubrirse con nada (como por ejemplo, periódicos, manteles, cortinas) ni ponerse en funcionamiento el aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b*_A1_Es

Entorno de funcionamiento

Temperatura y humedad del entorno de funcionamiento +5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas)

No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente). D3-4-2-1-7c* _A1_Es

Si la clavija del cable de alimentación de CA de este aparato no se adapta a la toma de corriente de CA que usted desea utilizar, deberá cambiar la clavija por otra que se adapte apropiadamente. El reemplazo y montaje de una clavija del cable de alimentación de CA sólo deberá realizarlos personal de servicio técnico cualificado. Si se enchufa la clavija cortada a una toma de corriente de CA, puede causar fuertes descargas eléctricas. Asegúrese de que se tira de la forma apropiada después de haberla extraído.

El aparato deberá desconectarse desenchufando la clavija de la alimentación de la toma de corriente cuando no se proponga utilizarlo durante mucho tiempo (por ejemplo, antes de irse de vacaciones).

D3-4-2-2-1a_A1_Es

PRECAUCIÓN

El interruptor de la alimentación STANDBY/ON de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones). D3-4-2-2-2a*-A1_Es

Este producto es para tareas domésticas generales. Cualquiera avería debida a otra utilización que tareas domésticas (tales como el uso a largo plazo para motivos de negocios en un restaurante o el uso en un coche o un barco) y que necesita una reparación hará que cobrarla incluso durante el período de garantía.

K041_A1_Es

Información para los usuarios en la recogida y tratamiento de los equipos al final de su vida y de las pilas y baterías usadas.

(Símbolo para equipos)

( Símbolo para pilas y baterías )

Pb

Estos símbolos en los productos, embalaje, y/o en los documentos que los acompañan significa que los productos eléctricos y electrónicos al final de su vida, las pilas y baterías no deben mezclarse con los residuos generales de su hogar.

Para el tratamiento adecuado, recuperación y reciclado de los productos viejos y las pilas usadas, por favor depositelos en los puntos de recogida de acuerdo con su legislación nacional.

Mediante el tratamiento correctamente de estos productos y pilas, ayudará a preservar los recursos y prevenir cualquier efecto negativo en la salud humana y el medio-ambiente que podría surgir por una inadecuada manipulación de los desperdicios.

Para más información sobre recogida y reciclado de los productos viejos, pilas y baterías, por favor contacte con su municipio, sobre localización de los puntos limpios o diríjase al punto de venta donde compró los productos.

Estos símbolos sólo son válidos en la Unión Europea.

Para países fuera de la Unión europea:

Si desea eliminar estos artículos, por favor contactar con las autoridades locales o el distribuidor y pida por el método correcto de tratamiento.

K058a_A1_Es

PRECAUCIÓN

Este aparato es un producto de láser de clase 1 clasificado como tal en Seguridad de productos de láser, IEC 60825-1:2007, pero contiene un diodo de láser de clase superior a 1. Para mantener la seguridad en todo momento, no quite ninguna cubierta ni intente acceder al interior del aparato.

Solicite todo el servicio técnico a personal cualificado.

En su aparato encontrará la siguiente etiqueta de precaución.

Ubicación: dentro de la unidad

PRODUCTO LASER CLASE 1

CAUTION

CUANDO SE ABRE HAY RADIACIÓN LÁSER DE CLASE 3B INVISIBLE. EVITE LA EXPOSICIÓN A LOS RAYOS LÁSER.

VARO!

AVATTAESSA OLET ALTTIINA NÄKYMÄTTÖMÄLLE LUOKAN 3B LASERSÄTEILYLLE. ÄLÄ KATSO SÄTEESEEN.

D58-5-2-2b*_B1_Es

Acerca de la condensación

Si el reproductor se traslada repentinamente de un lugar frío a una habitación caliente (en invierno, por ejemplo) o si la temperatura de la habitación donde está instalado el reproductor sube repentinamente debido a una calefacción, etc., en el interior del aparato (en las piezas de funcionamiento y en la lente) podrán formarse gotas de agua (condensación). Cuando haya condensación, el reproductor no funcionará bien y la reproducción no será posible. Deje sin funcionar el reproductor a la temperatura ambiental durante 1 ó 2 horas con la alimentación conectada (el tiempo depende de la cantidad de condensación). Las gotas de agua se disparán y será posible reproducir. La condensación se puede producir también en el verano si el reproductor se expone a la salida de aire frío de un acondicionador de aire. Si pasa esto, traslade el reproductor a un lugar diferente. S005_A1_Es

Características del diodo láser

Material: AlGaAs

Longitud de onda: 790 nm

Duración de emisión : continua

Salida de láser: máx. 0.7 mW

“Made for iPod” y “Made for iPhone” significan que un accesorio electrónico ha sido diseñado para ser conectado específicamente a un iPod o a un iPhone, respectivamente, y ha sido homologado por quien lo desarrolló para cumplir con las normas de funcionamiento de Apple. Apple no es responsable del funcionamiento de este aparato ni de que cumpla con las normas de seguridad y reguladoras.

iPod e iPhone son marcas comerciales de Apple Inc., registradas en los EE.UU. y en otros países.

- Sistema Receptor de CD X-HM50, consistente en una unidad principal y un sistema de altavoces.

Introducción

Muchas gracias por haber adquirido este producto PIONEER. Lea atentamente este manual para conseguir el mejor rendimiento del aparato. Le servirá también como guía operativa de este producto PIONEER.

Notas especiales

El suministro de este producto no transmite una licencia ni implica algun derecho de distribución del contenido creado con este producto por medio de entradas provenientes de los sistemas de radiodificación (terrestre, satelitar, cable y/u otros canales de distribución), entradas provenientes del uso de la red (vía Internet, intranets y/o otras redes), otros de los sistemas de distribución regulados (aplicaciones pay-audio o audio-on-demand y similares) o a través de material mediático (discos compactos, discos digitales reescribibles, semiconductor chips, disco duro, tarjetas de memoria y similares). Se requiere una licencia independiente para dichos usos. Para más detalles, visite por favor el sito http://mp3licensing.com

Tecnología de codificación del audio MPEG Layer-3 licenciada por Fraunhofer IIS y Thomson.

Accesorios

Verifique que estén incluidos los accesorios siguientes.

Adaptadores del iPhone x 3	Controlador remoto x 1	Pila del tamaño “AAA” (UM/SUM-4, R3, HP-16 o equivalentes) x 2	Antena de cuadro de AM x 1
Antena de FM x 1	Cable del altavoz x 2	Tarjeta de garantíaEstas instrucciones de funcionamiento

ÍNDICE

Página

Información general

Precauciones 5

Controles e indicadores 5 - 6

Preparación para su utilización

Conexiones del sistema 7 - 8

Controlador remoto 8

Funcionamiento básico

Control general 9

Ajuste del reloj (Solamente del control remoto).... 9 - 10

iPod y iPhone

Escuchar el iPod o iPhone.... 10 - 11

Reproducción de CD o disco de MP3/WMA

Escuchando un CD o disco de MP3/WMA .....12

Reproducción avanzada de CD o disco de

MP3/WMA 13-14

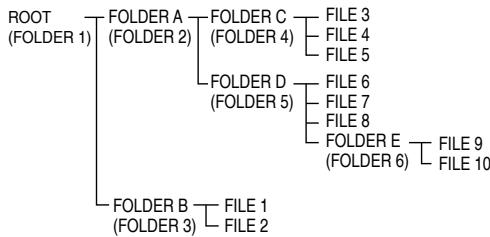

Modo de carpeta del MP3/WMA

(solamente para los ficheros de MP3/WMA) ..... 14 - 15

Página

USB

Escuchando a través del dispositivo de

Reproducción avanzada USB 16

Radio

Audición de la radio 17

Características avanzadas

Empleo del sistema de datos radiofónicos

(RDS) 18 - 20

Operación del temporizador y de desconexión

automática (Solamente del control remoto) ..... 21 - 22

Mejoramiento de su sistema 23

Referencias

Cuadro para localización de averías .....23 - 24

Mantenimiento 24

Especificaciones técnicas 25

Generalidades

• Use el aparato sobre una superficie nivelada y firme, en un lugar que no esté expuesto a vibraciones.
• Ubique los altavoces al menos a 30 cm de distancia de cualquier TV CRT para evitar las variaciones de color en la pantalla del TV. Si la variación persiste, mueva los altavoces más lejos del TV. El TV con pantalla LCD no es susceptible a tal variación.
• Mantenga el aparato apartado de la luz directa del sol, fuertes campos magnéticos, polvo excesivo, humedad y de equipos electrónicos/eléctricos (computadoras del hogar, facsimiles, etc.) que generan ruido eléctrico.
• No ponga nada encima del aparato.
• No exponga el aparato a la humedad, a temperaturas superiors a 60° ni a temperaturas muy bajas.
• Si su sistema no funciona correctamente, desconecte el cable de alimentación de CA de la toma de CA. Enchufe otra vez el cable de alimentación de CA, y luego conecte la alimentación del sistema.
• Si se produce una tormenta con rayos, desenchufe el aparato por razones de seguridad.
• Sujete la clavija de alimentación de CA al quitar esta clavija del tomacorriete. Si la quita tirando del cable puede romper o estropear los hilos y conexiones internas.
• El enchufe de la corriente CA és utilizado como un dispositivo de desconexión y seguirá siendo siempre fácil de operar.

• No quite la tapa exterior dado que pueden producirse descargas eléctricas. Solicite el servicio técnico a un centro de servicio local PIONEER.

• La ventilación no debe impedirse al cubrir las aberturas de ventilación con cosas como periódicos, tapetes, cortinas, etc.

• Las fuentes de llamas abiertas, tales como velas encendidas no deben colocarse encima del aparato.
• Deberá prestarse atención a los aspectos del medio ambiente al deshacerse de las pila.
• El aparato está diseñado para funcionar en climas moderados.

Advertencia:

Se debe usar la misma tensión que la especificada en el aparato. Si usa este aparato con una tensión más alta que la especificada, es peligroso y puede provocar incendios o accidentes que causen daños. PIONEER no asumirá responsabilidad alguna por cualquier daño de este aparato que resulte del uso de una tensión distinta a la especificada.

Control de volumen

El nivel de sonido como una función del volumen depende de eficiencia del altavoz, de la localización, y de otros factores. Es recomendable evitar la exposición a altos niveles de volumen. No ponga el volumen al máximo cuando lo encienda. Escuche música a niveles moderados. La presión acústica excesiva de los auriculares y los cascos puede causar la pérdida del sentido auditivo.

Controles e indicadores

Panel frontal

Página

1. Sensor remoto....8
2. Indicador del temporizador 21
3. Bandejas de discos 12
4. iPod o estación de puerto del iPod ..... 10
5. Control de volumen 9
6. Botón de STANDBY/ON....9, 11, 12, 17
7. Botón de INPUT.... 11, 12, 15, 17
8. Toma de auriculares ..... 23
9. Toma de entrada de audio ..... 23

Página

1. Terminal USB 15

2. Preconfiguración del sintonizador descendente, pista de CD/USB hacia abajo, saltear iPod/iPhone hacia abajo ....11, 12

3. Preconfiguración del sintonizador ascendente, pista de CD/USB hacia arriba, saltear iPod/iPhone hacia arriba....11, 12

4. Botón de paro de Disco/USB.....12

5. Botón de pausa o reproducción del disco/USB/iPod/iPhone....11, 12

6. Botón de abertura/cierre de la bandeja de discos .... 12

Sistema de altavoces

1. Tweeter en domo
2. Altavoz de graves
3. Conducto de reflexión de graves
4. Terminal para Altavoz

Las rejillas de los altavoces son extraíbles

Asegúrese de que no haya nada en contacto con los diafragmas de los altavoces al retirar las rejillas.

1. Transmisor de control remoto 8
2. Botón de STANDBY/ON....9, 11, 12, 21
3. Botón del sintonizador (banda) ..... 17, 18
4. Botón de RDS ASPM 18
5. Botón silenciador 9
6. Botones de búsqueda directa 13
7. Botón de iPod/iPhone DISPLAY TV OUT....11
8. Botón de visualización del disco/USB.... 15
9. Botón de sintonización descendente, saltear hacia abajo, retroceso rápido, reducción del tiempo.... 9, 11, 12, 15, 17, 21
   10.Botón de preconfiguración del sintonizador ascendente, cursor del iPod hacia arriba . . . 11, 15, 17
10. Botón bajar volumen 9
11. Botón de preconfiguración del sintonizador descendente, cursor del iPod hacia abajo .. 11, 15, 17
12. Botón modo de Ecualizador....9
13. Botón de iPod/iPhone 11
14. Botón de CD 12
15. Botón Abrir/Cerrar.... 12
16. Botón de visualización RDS 18
17. Botón de RDS PTY.... 18
18. Botón de EXTRA BASS....9
19. Botón triple/graves 9
20. Botón de memoria.... 13, 17
21. Botón de Borrado 13
22. Botón del reloj/temporizador ..... 9, 21
23. Botón dormir 22
24. Botón de carpeta 15
25. Botón modo de reproducción 13
26. Botón de reproducir/pausa del iPod / iPhone..... 11
27. Botón del menú del iPod/iPhone ..... 11
28. Botón de CD/reproducción USB/pausa..... 12, 13, 15
29. Botón de paro de Disco/USB 12, 15, 16
30. Botón de sintonización ascendente, saltear hacia arriba, avance rápido, incremento del tiempo 9, 11, 12, 15, 17, 21
31. Botón subir volumen 9
32. Botón de entrada 11, 21
33. Botón de regulador 7,9
34. Botón de audio/línea (INPUT)....8, 23
35. Botón de USB.... 15

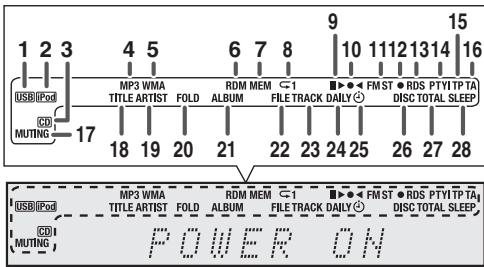

Pantalla

Página

1. Indicador USB 16
2. Indicadores iPod ..... 11
3. Indicador de CD....13
4. Indicador de MP3.... 14
5. Indicador de WMA 14
6. Indicador de RDM (Aleatorio)....13
7. Indicador de MEM (Memoria) 13
8. Indicador de reproducción ..... 13
9. Indicador reproducir/Pausa 12
10. Indicador de sintonizar FM/AM. 17
11. Indicador del modo de FM en estéreo ..... 17
12. Indicador de la estación estéreo 17
13. Indicador RDS 18
14. Indicador de PTY 18
15. Indicador de TP 18
16. Indicador de TA 18
17. Indicador de silencio....9
18. Indicador de título 15
19. Indicador de artista 15
20. Indicador de carpeta 15
21. Indicador de álbum 15
22. Indicador de archivo 15
23. Indicador de pista 15
24. Indicador del temporizador diario ..... 21
25. Indicador del temporizador para una vez ..... 21
26. Indicador de discos.... 13
27. Indicador total 15
28. Indicador de desconexión automática ..... 22

Antes de realizar o cambiar las conexiones, apague el sistema y desenchufe el cable de alimentación de la toma de CA.

■ Conexión de la antena

Antena de FM suministrada:

Conecte el cable de la antena de FM a la toma FM 75 OHMS y oriente el cable de la antena de FM en la dirección que proporcione la mejor recepción posible.

Antena externa de FM:

Utilice una antena de FM externa (cable coaxial de 75 ohmios) para obtener una mejor recepción. Cuando se utilice una antena externa de FM, desconecte el cable de antena que viene con el aparato.

Antena de cuadro de AM suministrada:

Conecte la antena de lazo al terminal de AM. Coloque el lazo antena AM de forma tal que la recepción sea óptima. Posisionela en un estante, etc., o únala a un soporte o una pared con la ayuda de tornillos (no provistos).

Nota:

Si pone la antena sobre el aparato o cerca del cable de alimentación de CA, podrá causarse generación de ruido. Ponga la antena separada del aparato para obtener una recepción mejor.

■ Conexión de los altavoces

• Enrolle los filamentos del cable sobre sí mismos.
• Conecte el cable rojo al terminal positivo (+), y el otro cable al terminal negativo (−).
• Utilice altavoces con una impedancia de entre 4 y 16 ohms: una impedancia inferior podría dañar el sistema.
• Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.
• No instale estos altavoces en la pared ni en el techo, ya que si se desprendieran podrían lastimar a alguien.
• No confunda los canales derecho e izquierdo. El altavoz derecho es el que está en el lado derecho cuando se mira el aparato desde delante.
• No deje que los cables desnudos de los altavoces se pongan en contacto entre sí.
• No deje que ningún objeto caiga en el interior de los conductos de reflejo de graves, y no ponga nada en ellos.

Incorrecto

• No se suba ni se siente encima de los altavoces. Podría herirse.
• No conecte los altavoces suministrados a ningún otro amplificador, ya que ello podría provocar un funcionamiento incorrecto o un incendio.

■ Conectar el iPod o iPhone a TV

Se pueden ver fotografías y vídeo del iPod o iPhone conectando el sistema a una TV/monitor.

Si el TV/monitor posee una entrada de video, conéctelo a la toma de VIDEO OUT en la parte trasera de la unidad y establezca la salida del TV en la unidad de iPod o iPhone en la posición "ON".

Nota:

Asegúrese de ajustar la unidad iPod a NTSC o PAL para coincidir con su señal de televisión. Visite la página principal de Apple para obtener más información.

■ Conexión de la alimentación de CA

Después de comprobar que se hayan hecho correctamente todas las conexiones, enchufe el cable de alimentación de CA de este aparato en la toma de la pared.

Nota:

Desenchufe el cable de corriente CA del toma de la pared si no se utilizará la unidad durante un largo período de tiempo.

PRECAUCIÓN

Sujete el cable de alimentación por la parte del enchufe. No desconecte la clavija tirando del cable; nunca toque el cable de alimentación con las manos mojadas, ya que esto puede causar cortocircuitos o descargas eléctricas. No coloque el equipo, un mueble ni ningún objeto encima del cable de alimentación. No dañe el cable de alimentación. No anude el cable ni lo ate a otros cables. Los cables de alimentación deben ser tendidos de manera tal que la probabilidad de que alguien los pise sea mínima. Un cable de alimentación dañado puede causar incendios y descargas eléctricas. Revise el cable de alimentación cada cierto tiempo. Si encuentra que está dañado, pida un cable de recambio al representante autorizado de Pioneer más cercano.

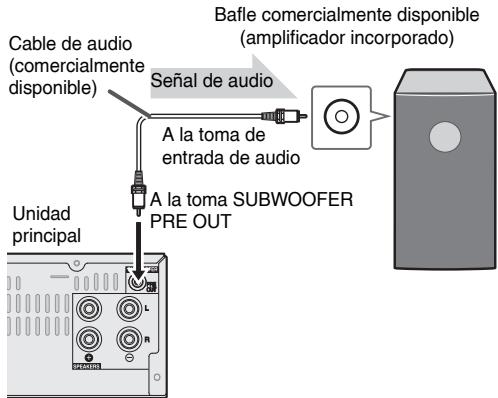

Utilizar otro bafle

Puede conectar un bafle con un amplificador a la toma de SUBWOOFER PRE OUT.

Notas:

• No se oirá ningún sonido desde el bafle sin un amplificador incorporado.
• Salida preamplificada de altavoz de subgraves (Señal de audio): 350 mV / 10k ohmios a 70 Hz.

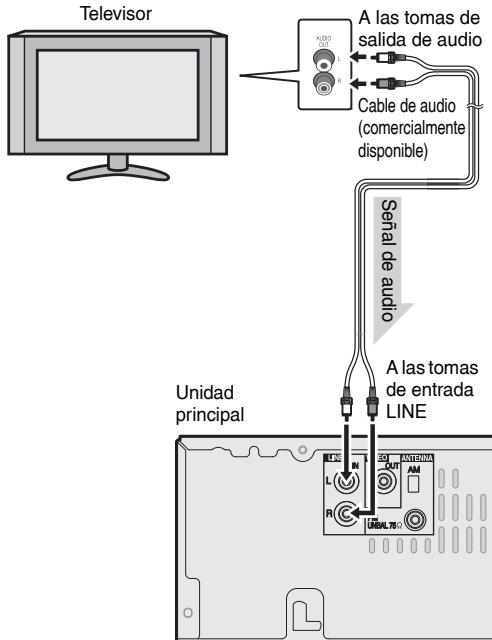

Conectar a la TV con un cable de audio.

Para seleccionar la función Línea de entrada:

• En la unidad principal: Pulse el botón INPUT repetidamente hasta que aparezca Línea de entrada.
• En el controlador remoto: Pulse el botón AUDIO/LINE (INPUT) repetidamente hasta que aparezca Línea de entrada.

Instalación de las pila

1 Abra la cubierta de las baterías.
2 Inserte las pilas suministradas de acuerdo con la dirección indicada en el compartimiento de las pilas.
Cuando inserte o extraiga las pilas, púlselas hacia los terminales (−) de las pilas.

3 Cierre la cubierta.

- No use ni guarde pilas en lugares expuestos a la luz solar directa o en lugares con un calor excesivo, como el interior de un coche o cerca de un calefactor. Esto puede provocar fugas en las pilas, sobrecalentamiento, explosiones o incendios. También puede reducir la vida o el rendimiento de las mismas.

Precaución:

• Cuando introduzca las pilas, tenga cuidado de no dañar los muelles situados en los terminales (–) del compartimiento.
• Reemplace todas las pilas gastadas por pilas nuevas al mismo tiempo.
• No mezcle las pilas viejas con las nuevas.
• Quite las pilas cuando no utilice la unidad durante períodos largos de tiempo. Así prevendrá daños potenciales debido a pérdidas de las pila.
  ● No utilice pilas recargables (pila de níquel-cadmio, etc.).
• La inserción de las pilas en la dirección opuesta puede ocasionar un mal funcionamiento del aparato.

Notas sobre el uso:

• Reemplace las pilas si se reduce la distancia de operación o si el funcionamiento es errático. Compre 2 pilas del tamaño "AAA" (UM/SUM-4, R3, HP-16 o equivalentes).
• Limpie periódicamente el transmisor del controlador remoto y el sensor del aparato con un paño suave.
• Exponer el sensor de la unidad a una luz muy fuerte podría interferir con el funcionamiento. Cambie la fuente de luz o la ubicación de la unidad si esto ocurre.
• Mantenga el controlador remoto en lugares sin excesiva humedad o calor y no lo someta a golpes ni vibraciones.
• Cuando se deshága de las pilas úsadas, asegúrese de respetar las disposiciones gubernamentales o las normas de las instituciones medioambientales públicas que rigen en su país o región.

Prueba del controlador remoto

Compruebe el controlador remoto después de haber comprobado todas las conexiones.

Oriente directamente el controlador remoto al sensor remoto del aparato. Se podrá emplear el controlador remoto dentro del alcance mostrado a continuación:

Para conectar la energía

Pulse el botón STANDBY/ON para conectar la alimentación.

Después del uso:

Pulse el botón STANDBY/ON para entrar en el modo de reserva de alimentación.

Nota:

Sin embargo, cuando el iPod/iPhone está conectado, la unidad comenzará a cargarse.

Aparecerá "iPod charge".

■ Control de brillo de pantalla

Para atenuar el brillo de la pantalla pulse el botón DIMMER en el mando a distancia.

■ Auto ajuste de aumento de volumen

Si usted apaga y prende la unidad principal con el volumen ajustado a 27 o más alto, el volumen partirá a 16 e ira aumentando hasta llegar al nivel ajustado.

Control de volumen

Gire el botón del volumen hacia VOLUME (en la unidad principal) o presione VOL +/- (en el control remoto) para aumentar o disminuir el volumen.

■ Función de activación automática

Cuando pulsa alguno de los botones siguientes, se conecta la alimentación del aparato.

• iPod / iPhone, CD, USB, AUDIO / LINE (INPUT), TUNER (BAND) en el control remoto: Se activa la función seleccionada.
• Botón ▶ / II de la unidad principal: La unidad se enciende y se iniciará la reproducción de la última función (CD, TUNER, USB, iPod, AUDIO IN, LINE IN).

Función de apagado automático

La unidad principal entrará en modo de espera (cuando el iPod/iPhone no está conectado) al cabo de 15 minutos de inactividad durante: iPod/iPhone: Sin conexión o en el modo de pausa CD/USB: En el modo de parada.

Silencio

El volumen se silencia temporalmente cuando pulsa el botón MUTE del telemando. Pulse otra vez para restablecer el volumen.

Control de extragraves

Al encender el sistema por primera vez, la unidad se colocará en el modo de extragraves, que acentúa las frecuencias graves. Para cancelar el modo de extragraves, pulse el botón EXTRA BASS del mando a distancia.

Control de graves

1 Pulse el botón BASS/TREBLE para seleccionar "Bass".
2 Durante 5 segundos, pulse el botón VOL (+ o -) para ajustar los graves.

Control de agudos

1 Pulse el botón BASS/TREBLE para seleccionar "Treble".
2 Dentro de los 5 segundos siguientes, pulse el botón VOL (+ o -) para ajustar los agudos.

Ecualizador

Cuando se pulse el botón EQUALIZER MODE, se visualizará el ajuste del modo actual. Para cambiar a un modo distinto, pulse el botón EQUALIZER MODE repetidamente hasta que aparezca el modo de sonido deseado.

Función

Cuando pulse el botón INPUT o la unidad principal, la función actual cambiará a un modo diferente. Pulse el botón INPUT repetidamente para seleccionar la función deseada.

La función de copia de seguridad protegerá el modo de función memorizado durante algunas horas en caso de fallo de electricidad o de desconexión del cable de alimentación CA.

Ajuste del reloj (Solamente del control remoto)

En este ejemplo, el reloj está ajustado para la visualización de 24 horas (00:00).

1 Pulse el botón STANDBY/ON para conectar la alimentación.
2 Pulse el botón CLOCK/TIMER.
3 Dentro de los siguientes 10, pulse el botón ENTER. Para ajustar el día, pulse el botón ◀◀◀ o ▶▶▶ y, luego, el botón ENTER.
4 Pulse el botón ◀◀◀ o ▶▶▶ para seleccionar la visualización de 24 horas o la de 12 horas y luego pulse el botón ENTER.

Ajuste del reloj (Solamente del control remoto) (continuación)

5 Pulse el botón I◀◀ o ▶▶ para ajustar la hora y luego pulse el botón ENTER. Pulse el botón I◀◀ o ▶▶ una vez para adelantar la hora en 1 hora. Manténgalo pulsado para adelantarla continuamente.
6 Pulse el botón ◀◀ o ▶▶ para ajustar los minutos y luego pulse el botón ENTER. Pulse el botón ◀◀ o ▶▶ una vez para avanzar la hora en 1 minuto.

Para comprobar la visualización de la hora:

Pulse el botón CLOCK/TIMER. Aparecerá la visualización de la hora durante unos 5 segundos.

Nota:

Cuando se restablece la alimentación eléctrica después de volver a conectar la unidad o después de un fallo eléctrico, configure el reloj (páginas 9-10).

Para reajustar el reloj:

Efectúe “Ajuste del reloj” desde el paso 1. Si “Clock” no aparece en el paso 2, se saltará el paso 4 (para seleccionar la visualización de 24 horas o de 12 horas).

Para cambiar la visualización de 24 horas o de 12 horas:

1 Borre todo el contenido programado. [Para más detalles, consulte "Reinicio de Fábrica, Limpiando Toda la Memoria" de la página 24.]
2 Efectúe "Ajuste del reloj" desde el paso 1 en adelante.

Escuchar el iPod o iPhone

Modelos iPod y iPhone soportados:

• iPod touch (1 ^a /2 ^a /3 ^a /4 ^a generación)
• iPod classic
• iPod nano ( 2^a/3^a/4^a/5^a/6^a generación)
• iPhone 4
• iPhone 3GS
• iPhone 3G
• iPhone

Notas:

• El audio procedente del iPod/iPhone no puede escucharse a través de los auriculares conectados a la unidad.
• Una vez que se conecta el iPod o iPhone a la unidad, comenzará a cargarse.
• El mensaje de error “This accessory is not made to work with iPhone” puede aparecer en la pantalla del iPhone cuando la batería del iPhone es baja.
• El mensaje “This accessory is not made to work with iPhone” (“Este accesorio no est· hecho para trabajar con el iPhone”) o “This accessory is not supported by iPhone” (“Este accesorio no es admitido por iPhone”) puede aparecer en la pantalla del iPhone cuando el iPhone no est· correctamente acoplado (por ej., inclinado) en este producto. Si esto ocurre, quite y vuelva a acoplar el iPhone.
• Para evitar interferencias fortuitas al seleccionar la función de iPod/iPhone, la salida de auriculares queda desactivada. Puede también experimentar una breve interferencia de sonido durante las llamadas entrantes.

■ Conexión de adaptador iPod y iPhone

Notas:

• Utilice el adaptador proporcionado con su unidad iPod o iPhone.
• Puede usar un cable de audio para conectar su iPod a la toma AUDIO IN si:
• el adaptador de su iPod no entra en el puerto del iPod de su unidad principal.
• tiene un iPod que no tiene un adaptador de iPod.
• tiene un iPod que no tiene un conector iPod de 30 clavijas.

N°. Adaptador iPhone	Descripción iPhone	Capacidad
12	iPhone	4GB & 8GB & 16GB
15	iPhone 3G, iPhone 3GS	8GB & 16GB & 32GB & 64GB
19	iPhone 4	16GB & 32GB

Para inserter el adaptador iPod y iPhone

1 Abra la tapa del iPod levantándola.

2 Inserte el adaptador iPod y iPhone en la unidad y conecte su iPod o iPhone.

Precaución:

Desconecte todos los accesorios de iPod o iPhone antes de insertarlo en el puerto.

Para quitar el adaptador iPod o iPhone

Inserte la punta de un destornillador (de tipo “—”, pequeño) en el agujero del adaptador del tal y como se indica y levántelo hacia arriba para retirarlo.

■ Reproducción de iPod o iPhone

1 Pulse el botón STANDBY/ON para conectar la alimentación.
2 Pulse el botón iPod/iPhone en el control remoto o el botón INPUT repetidamente en la unidad principal para seleccionar la función de iPod.
3 Inserte la unidad iPod o iPhone en el puerto del iPod de la unidad principal.
4 Pulse el botón ▶/Ⅱ (iPod/iPhone ▶/Ⅱ) para iniciar la reproducción.

■ Reproducción de iPhone

• El sonido sólo cambiará del iPhone a la unidad principal después de que se completa el proceso de autenticación en aproximadamente 10 segundos.
• Las llamadas entrantes pausarán la reproducción y los tonos del iPhone se escucharán sólo desde los altavoces de la unidad principal.
• Cuando las llamadas son respondidas, la conversación sólo se puede escuchar por el altavoz incorporado del iPhone. Encienda el altavoz del iPhone o desconecte el iPhone para comenzar la conversación.

Para desconectar iPod o iPhone

Simplemente quite el iPod o iPhone del puerto iPod. Es seguro hacerlo así incluso durante la reproducción.

Navegación en los menús del iPod y iPhone

1 Pulse el botón MENU para ver el menú en la unidad iPod o iPhone. Púlselo de nuevo para volver al menú anterior.
2 Utilice el botón PRESET (↓ o ↑) para seleccionar una opción del menú y luego pulse el botón ENTER.

Nota:

Al navegar por el menú del iPod o iPhone con el control remoto, no opere ninguno de los botones de la unidad iPod o iPhone. El nivel de volumen se ajusta cuando pulsa el botón VOL (+ o -) de la unidad principal o del controlador remoto. Ajustar el volumen en las unidades iPod y iPhone no tiene ningún efecto.

Funcionamiento del iPod y iPhone:

Las operaciones descritas abajo dependen de la generación del iPod y iPhone que esté utilizando.

Sistema en funcionamiento:

Cuando la unidad principal está encendida, las unidades iPod y iPhone se encenderán automáticamente cuando se conecten al puerto de la unidad.

Sistema apagado (funcionamiento en espera):

Cuando la unidad principal está en modo en espera, la unidad iPod y iPhone conectada al puerto se pondrá automáticamente en modo en espera.

Ver vídeos en un televisor conectado al iPod o iPhone

1 Pulse el botón DISPLAY TV OUT durante más de 2 segundos. Aparecerá "TV Display" en pantalla.
2 Pulse el botón ENTER para iniciar la reproducción.

Notas:

• Si la configuración de salida de TV ya se encuentra activada en el menú del vídeo, el vídeo aparecerá automáticamente en la pantalla del televisor cuando pulse la tecla ENTER.
• Para volver a la visualización del vídeo en la pantalla del iPod o iPhone, pulse el botón MENU para entrar en el menú de vídeo. Luego presione el botón DISPLAY TV OUT durante más de 2 segundos hasta que aparezca “iPod Display”.
• Durante la reproducción del vídeo de iPod o iPhone, si pulsa el botón DISPLAY TV OUT no alternará la visualización de salida de vídeo entre el iPod y el televisor.

Precaución:

- Desconecte todos los accesorios del iPod o iPhone antes de insertarlo en el puerto del iPod.

■ Varias funciones iPod

Función	Unidad principal	Controlador remoto	Funcionamiento
Reproducción			Púlselo en el modo pausa.
Pausa			Pulse en el modo de reproducción.
Pista siguiente/anterior			Pulse en el modo de reproducción o pausa.Si pulsa el botón en el modo de pausa, pulse el botón ▶ / II para iniciar la pista deseada.
Avance rápido/Retroceso rápido			Pulse y mantenga pulsado el modo de reproducción.Suélteo para volver a la r eproducción.
Pantalla	—		Luz de fondo de iPod ON (encendida).Pulse durante más de 2 segundos para alternar la visualización de salida del vídeo entre el iPod y el televisor.
Repetir	—		Pulse para to cambiar el modo repetir.
Aleatorio	—	[DH3D]	Mantenga pulsado para cambiar al modo aleatorio.
Menú iPod	—		Pulse para ver el menú del iPod durante la function del iPod.
Entrada al iPod	—	(HK73)	Pulse para confirmar la selección.
iPod cursor arriba/abajo	—	[2222]	Pulse para seleccionar el menú del iPod.

Este sistema puede reproducir un CD estándar, CD-R/RW en el formato CD y CD-R/RW con archivos MP3 o WMA, pero no puede grabar en ellos. Es posible que algunos discos CD-R y CD-RW de audio no puedan reproducirse debido al estado del disco o al aparato utilizado para su grabación.

MP3:

MP3 es una forma de compresión. Es un acrónimo que significa MPEG Audio Layer 3. MP3 es un tipo de código de audio que se procesa mediante compresión significante desde la fuente de audio original con muy poca pérdida en la calidad del sonido.

• El sistema soporta archivos MPEG 1 Layer 3 y VBR.
• Durante la reproducción de archivos VBR, el contador de tiempo del visualizador podría diferir del tiempo real de reproducción.
• Bitrate soportado por MP3 tiene 32 kbps a 320 kbps.

WMA:

Los archivos WMA son un formato de sistema avanzado de archivos que incluye archivos de audio que están comprimidos con un codec de audio de Windows. El WMA fue desarrollado por Microsoft como un formato de audio para el reproductor Windows Media.

• El indicador "MP3" y "WMA" se encenderá después de que la unidad lea información en un disco de MP3 o WMA.
• Bitrate soportado por WMA tiene 64 kbps a 160 kbps.

Reproducción de discos

1 Pulse el botón STANDBY/ON para conectar la alimentación.
2 Pulse el botón CD en el control remoto o el botón INPUT repetidamente en la unidad principal para seleccionar la función de CD.
3 Pulse el botón ▲ para abrir la bandeja de discos.
4 Ponga el disco en la bandeja de discos, con la cara de la etiqueta hacia arriba.

5 Pulse el botón ▲ para cerrar la bandeja de discos.
6 Pulse el botón ▶/Ⅱ (CD/USB ▶/Ⅱ) para iniciar la reproducción. Después de la última pista del disco, la unidad parará automáticamente.

Precaución:

• No ponga dos discos en una misma bandeja de disco.
• No reproduzca discos de formas especialés (en forma de corazón, octagonales. etc.). Podría causar mal funcionamiento.
• No empuje la bandeja de discos mientras está moviendo.
• Si hay un corte de alimentación eléctrica mientras la bandeja está abierta, espere a que se restaure la alimentación.
• Si hay interferencias de televisión o radio durante el funcionamiento del reproductor de CD, coloque el aparato alejado de la televisión o de la radio.
• Asegúrese de poner el disco de 8 cm en el centro de las bandejas de discos.
• Debido a la estructura de la información del disco, tarda más en leer un disco MP3/WMA que un disco CD normal (aproximadamente 20 a 90 segundos).

■ Distintas funciones de los discos

Función	Unidad principal	Controlador remoto	Funcionamiento
Reproducción			Pulse el modo de parada.
Parada	[WZ60]	——	Pulse en el modo de reproducción.
Pausa	[0A32]		Pulse en el modo de reproducción. Pulse el botón ▶ / II para reanudar la reproducción a partir del punto en el que se pausó.
Pis an			Púlselo en el modo de reproducción o parada. Si pulsa el botón en el modo de parada, pulse el botón ▶ / II para iniciar la pista deseada.
Av Re ráj [0HT5]	[X875]	[03WZ]	Pulse y mantenga pulsado el modo de reproducción.Suélteo para volver a la reproducción.

Búsqueda directa de pistas

Empleando los botones de búsqueda directa, se pueden reproducir las pistas deseadas del disco actual.

Emplee los botones de búsqueda directa del controlador remoto para seleccionar la pista deseada mientras está reproduciendo el disco seleccionado.

• Los botones de Búsqueda Directa le permiten seleccionar hasta el número 9.
• Para seleccionar el número 10 o superior, emplee el botón “>10”.

A. Por ejemplo, para seleccionar 13

1 Pulse una vez el botón ">10".
2 Pulse el botón "1".
3 Pulse el botón "3".

B. Por ejemplo, para seleccionar 130

1 Pulse el botón ">10" dos veces.
2 Pulse el botón "1".
3 Pulse el botón "3".
4 Pulse el botón "0".

Notas:

• No puede seleccionar un número de pista más alto que el número de pistas en el disco.
• Durante la reproducción aleatoria, no es posible el sistema de búsqueda directa.

Para detener la reproducción:

Presione el botón ■ (CD/USB ■).

■ Repetición de la reproducción

La repetición de lectura de una pista se puede realizar, todas las pistas o una secuencia programada continuamente.

Para escuchar nuevamente una pista:

Presione varias veces el botón PLAY MODE hasta que aparezca "Repeat One". Presione el botón ▶/Ⅱ (CD/USB ▶/Ⅱ).

Para repetir todas las pistas:

Presione varias veces el botón PLAY MODE hasta que aparezca "Repeat All". Presione el botón ▶/Ⅱ (CD/USB ▶/Ⅱ).

Para repetir las pistas deseadas:

Efectúe los pasos 1 - 5 de la sección “Reproducción programada” de esta página y luego pulse repetidamente el botón PLAY MODE hasta que aparezca “Repeat All”.

Para cancelar la repetición de la reproducción:

Presione varias veces el botón PLAY MODE hasta que aparezca "Normal" y desparezca "→".

Reproducción aleatoria

Las pistas del disco se pueden reproducir en orden aleatorio automáticamente.

Para reproducir aleatoriamente todas las pistas:

Durante el modo de stop, mantenga pulsado el botón PLAY MODE en el controlador remoto hasta que aparezca "Random".

Para cancelar la reproducción aleatoria:

Presione el botón ■ (CD/USB ■).

Notas:

• Si usted presiona el botón ▶▶ durante la reproducción aleatoria, usted puede ir a la próxima pista seleccionada por la operación aleatoria. Por otra parte, el botón no permite ir a la pista anterior. El principio de la pista a leeer será localizado.
• En la reproducción aleatoria, la unidad seleccionará y reproducirá las pistas automáticamente. (No puede seleccionar el orden de las pistas.)

Precaución:

Después de realizar la repetición, asegúrese de apretar el botón ■ (CD/USB ■). De lo contrario, el disco se reproducirá continuamente.

■ Reproducción programada (CD)

Podrá seleccionar hasta 32 selecciones para la reproducción en el orden que usted prefiera.

1 Durante el modo de stop, presione el botón de MEMORY del control remoto para introducir el modo y salvar la programación.

2 Presione los botones ◀◀ o ▶▶ en el mando a distancia para seleccionar la pista deseada.

3 Pulse el botón MEMORY para almacenar el número de pista.
4 Repita los pasos 2 - 3 para otras pistas. Podrán programarse hasta 32 pistas. Si desea verificar las pistas programadas, pulse repetidamente el botón MEMORY. Si se ha cometido un error, se pueden borrar las pistas programadas pulsando el botón CLEAR.
5 Pulse el botón ▶/Ⅱ (CD/USB ▶/Ⅱ) para iniciar la reproducción.

Reproducción programada (MP3/WMA)

1 Mientras esté en el modo de parada, pulse el botón MEMORY para entrar en el modo de almacenamiento de programación.

2 Pulse el botón PRESET (↓ o ↑) en el mando a distancia para seleccionar la carpeta deseada.

A continuación pulse el botón ◀◀ o ▶▶I en el mando a distancia para seleccionar las pistas deseadas.

3 Pulse el botón MEMORY para guardar la carpeta y el número de pista.
4 Repita los pasos 2 - 3 para otras carpetas/pistas. Podrán programarse hasta 32 pistas.
5 Pulse el botón ▶/Ⅱ (CD/USB ▶/Ⅱ) para iniciar la reproducción.

Para cancelar el modo de reproducción programada: Presione el botón ■ (CD/USB ■). La pantalla mostrará "Memory Clear" y todos los contenidos programados se borrarán.

Para añadir pistas al programa:

Si un programa ha sido almacenado anteriormente, el indicador “MEM” se visualizará. Pulse repetidamente el botón MEMORY para ir hasta la última memoria del programa. Luego, siga los pasos 2 - 3 para añadir las pistas. Se almacenarán las pistas nuevas después de la última pista del programa original.

Notas:

• Cuando se expulsa un disco, el programa se cancela automáticamente.
• Si pulsa el botón STANDBY/ON para entrar en el modo de reserva o cambia la función desde CD a otra función, se borrarán las selecciones programadas.
• Durante el funcionamiento programado, no es posible la reproducción aleatoria.

Modo de carpeta del MP3/WMA (solamente para los ficheros de MP3/WMA)

Para escuchar los ficheros MP3/WMA (Windows Media Audio)

Existen muchos sitios internet donde usted puede descargar ficheros de música MP3/WMA (Audio de los Medios de Windows). Siga las instrucciones del website acerca de cómo descargar los archivos de la música. Podrá reproducir estos archivos de música descargados grabándolos en un disco CD-R/RW.

- Sus cansiones/ficheros descargados son solamente para uso personal. Cualquier otro uso de la canción sin la autorización del dueño es contra la ley.

Sobre el orden de playback de la carpeta

Si los archivos de MP3/WMA están registrados en varias carpetas, el número de cada una será fijado automáticamente.

Estas carpetas se pueden seleccionar a través del botón FOLDER del mando a distancia. Si no son soportados los formatos del fichero en el interior de la carpeta seleccionada, se saltará y se seleccionará la próxima.

Ejemplo: Cómo fijar número de la carpeta si el formato de los archivos MP3/WMA están registrados como en la figura de abajo.

1 La carpeta de ROOT se fija como carpeta 1.
2 Así como para las carpetas situadas dentro de la carpeta ROOT (la carpeta A y B), la carpeta que sea grabada antes en el disco se establecerá como carpeta 2 y carpeta 3.
3 De las carpetas incluidas en la carpeta A (carpeta C y carpeta D), la carpeta que se registre primero en el disco será agregada como carpeta 4 y carpeta 5.
4 La carpeta E que esta dentro de la D será renominada carpeta 6.

• El orden de la información registrada en la carpeta y el archivo del disco dependen del software de escritura. Es posible que esta unidad lea los archivos no en base al orden previsto de lectura que esperamos.
• Para CD MP3/WMA, pueden leerse 255 números de carpetas y archivos incluyendo aquellas carpetas que contienen archivos no reproducibles.

El modo carpeta on/off puede ser operado a través del botón FOLDER del mando a distancia. Los archivos que se leen en el modo de encendido se diferencian de los leídos en el modo apagado.

Modo de carpeta del MP3/WMA (solamente para los ficheros de MP3/WMA) (continuación)

Procedimiento para escuchar el disco del MP3/WMA con el modo de carpeta activado

Para reproducir CD-R/RW.

1 Presione el botón CD y cargue un disco de MP3/WMA. Pulse el botón FOLDER para visualizar la información del disco.

Número total de carpetas Número total de archivos

2 Pulse el botón PRESET (↓ o ↑) para seleccionar el fichero que desea a reproducir. (Modo carpeta activado)

3 Seleccione el archivo a escuchar deseado presionando el botón ◀◀ o ▶▶.
4 Presione el botón ▶/Ⅱ (CD/USB ▶/Ⅱ). El playback iniciará y el nombre del archivo será visualizado.

- Se mostrará el título, artista y nombre del álbum si esa información está registrada en el disco.

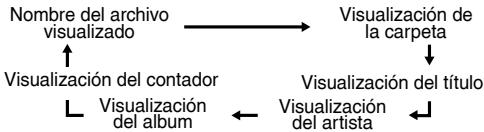

- El contenido del display puede ser cambiado presionando el botón de DISPLAY.

Nota:

Si no se visualiza “Not Support”, significa que está seleccionado “Copyright protected WMA file” o “Not supported playback file”.

Escuchando a través del dispositivo de almacenamiento USB/ player MP3

Notas:

• Este dispositivo de almacenamiento masivo USB o reproductor de MP3 no es compatible con los sistemas de archivos MTP y AAC.
• Es posible que algunos dispositivos de almacenamiento externo no funcionen con este sistema.
• No se garantiza el funcionamiento de dispositivos de almacenamiento externo (dispositivos de memoria USB, discos duros externos, etc.).

■ Reproducir reproductor USB/MP3 con el modo carpeta desactivado

1 Pulse el botón USB en el control remoto o el botón INPUT repetidamente en la unidad principal para seleccionar la función de USB. Conecte el dispositivo de memoria del USB a la unidad con los archivos con el formato MP3/WMA. Cuando la memoria del USB está conectada a la unidad principal, la información del dispositivo será visualizada.

2 Seleccione el archivo a escuchar deseado presionando el botón ◄◀ o ▶▶.
3 Presione el botón ▶/Ⅱ (CD/USB ▶/Ⅱ). El playback iniciará y el nombre del archivo será visualizado.

- Se visualizan el nombre del título, del artista y del álbum si están registrados en el dispositivo de memoria del USB.

- El contenido del display puede ser cambiado presionando el botón de DISPLAY.

Nota:

Para detener el playback:

Escuchando a través del dispositivo de almacenamiento USB/ player MP3 (continuación)

■ Reproducir reproductor USB/MP3 con el modo carpeta activado

1 Pulse el botón USB del controlador remoto o el botón INPUT de la unidad principal repetidamente para seleccionar la función de USB. Conecte el dispositivo de memoria del USB a la unidad con los archivos con el formato MP3/WMA. Cuando la memoria del USB está conectada a la unidad principal, la información del dispositivo será visualizada.
2 Pulse el botón FOLDER, y pulse el botón PRESET (↓ o ↑) para seleccionar la carpeta que se desea escuchar. Para iniciar la reproducción en el modo fichero, siga al paso 4. Para cambiar la carpeta a escuchar, presione PRESET (↓ o ↑) para seleccionar otra.
3 Seleccione el archivo a escuchar deseado presionando el botón ◀◀ o ▶▶.
4 Presione el botón ▶/Ⅱ (CD/USB ▶/Ⅱ). El playback iniciará y el nombre del archivo será visualizado.

• Se visualizan el nombre del título, del artista y del álbum si están registrados en el dispositivo de memoria del USB.
• El contenido del display puede ser cambiado presionando el botón de DISPLAY.

Para quitar el dispositivo de la memoria USB

1 Pulse el botón ■ (CD/USB ■) para parar la reproducción.
2 Desconecte el dispositivo de memoria USB del terminal.

• PIONEER no se hará responsabile de la pérdida de datos durante la conexión del dispositivo de memoria del USB al sistema audio.
• Los archivos comprimidos en formato MP3 y/o WMA se pueden reproducir cuando están conectados al terminal USB.
• Esta memoria USB soporta formatos FAT 16 o FAT 32.
• PIONEER no puede garantizar que todos los dispositivos de memoria USB funcionarán en esté sistema audio.
• No se recomienda el uso de cables USB en este sistema de audio así como la conexión a un dispositivo de memoria USB. El uso de un cable USB afectará el funcionamiento de su sistema audio.
• Esta memoria USB no se puede operar por medio del hub USB.
• El terminal USB en esta unidad no esta destinado a una conexión de PC sino para reproducción de música con un dispositivo de memoria USB.
• El almacenamiento HDD externo no se puede reproducir via USB.

• En caso que sean tantos los datos en el interior de la memoria USB, pueden tomar más tiempo su lectura.

• Este producto puede reproducir archivos WMA y MP3. Detectará automáticamente el tipo de archivo que se está reproduciendo. Si se reproduce un archivo inejecutable en este producto, aparecerá la indicación, "Not Support" y se omitirá automáticamente el archivo. Esto tardará unos cuantos segundos. Si aparecen indicaciones en la pantalla debido a un archivo no especificado, apague la unidad y vuélvala a encender.

• Este producto hace referencia a dispositivos de almacenamiento masivo USB y reproductores MP3. Sin embargo puede afrontar algunas irregularidades debido a diferentes razones improvisas de algunos dispositivos. En caso de que esto ocurra, apague la unidad y vuélvala a encender.
• El dispositivo de memoria USB se conecta directamente al puerto USB sin necesidad de ningún cable.
• Durante la función de CD, el reproductor de MP3 no se cargará.
• Si conecta un iPod a un terminal USB y la función USB ha sido seleccionada, se mostrará “Not Support”.

Reproducción avanzada USB

Las funciones siguientes son las mismas que las operaciones de CD:

Página

Búsqueda directa de pistas....13

Repetición de la reproducción.... 13

Reproducción aleatoria 13

Reproducción programada .... 14

Nota:

Si el dispositivo de memoria USB no está conectado, aparecerá "No USB" en pantalla.

Notas:

• Esta unidad soporta solamente el formato “MPEG-1 Audio Layer-3”. (La frecuencia de muestreo son 32 kHz, 44,1 kHz, 48 kHz)
• El orden de reproducción para archivos MP3 puede variar dependiendo del software de escritura utilizado durante la descarga del archivo.
• El Bitrate que es admitido por el MP3 es 32 kbps a 320 kbps, el WMA es 64 kbps a 160 kbps.
• Para los archivos de MP3/WMA, por favor ponga la extensión del “.MP3” y del “.WMA”. Los archivos no pueden se pueden leer si no tienen la extensión MP3/WMA.
• Las listas de reproducción no se admiten en esta unidad.
• Esta unidad puede visualizar el Nombre de la Carpeta o del Archivo hasta 32 caracteres.
• El número total máximo de archivos MP3/WMA es de 1024. El número total máximo de carpetas es de 255 incluyendo las del directorio raíz.
• El tiempo de reproducción puede no visualizarse correctamente cuando se reproduce un archivo bitrate variable.
• La información ID3TAG permitida es sólo la de TITLE, ARTIST y ALBUM. Puede visualizarse el nombre del título, del álbum y del artista pulsando el botón DISPLAY durante la reproducción del archivo o modo de pause.
• La etiqueta de meta WMA tiene también el título, el artista y el nombre del álbum que está registrado en los archivos del WMA. Los archivos WMA protegidos por copyright no se pueden reproducir.

Sintonización

1 Pulse el botón STANDBY/ON para conectar la alimentación.
2 Pulse repetidamente el botón TUNER (BAND) para seleccionar la banda de frecuencia deseada (FM o AM).
3 Presione el botón TUNING (◀◀ o ▶▶) del mando a distancia para seleccionar la estación deseada.

● Sintonización manual:

Pulse el botón TUNING (◀◀ o ▶▶) repetidamente para sintonizar la emisora deseada.

● Sintonización automática:

Cuando se pulse el botón TUNING (◄◄► o ►►) durante más de 0,5 segundos, la exploración se iniciará automáticamente y el sintonizador se parará en la primera emisora difusora que pueda recibirse.

Notas:

• Cuando ocurren interferencias de radio, la sintonización por exploración automática puede detenerse automáticamente en este punto.
• La sintonización por exploración automática saltará las emisoras que tengan señales débiles.
• Para detener la sintonización automática, pulse de nuevo el botón TUNING (◄◄ o ►►).
• Cuando se haya sintonizado una emisora RDS (sistema de datos radiofónicos), la frecuencia se visualizará primero, y luego se encenderá el indicador RDS. Finalmente, aparecerá el nombre de la emisora.
• La sintonización completamente automática se puede realizar para “ASPM” de emisoras RDS, vea la página 18.

Para recibir una transmisión de FM en estéreo:

• Pulse el botón TUNER (BAND) para seleccionar modo stereo y se mostrará el indicador “ST”. “▶●◀” y “•” aparecerá cuando una difusión de FM sea en estéreo.
• Si la recepción de FM es débil, pulse el botón TUNER (BAND) para que se apague el indicador "ST". La recepción cambia a monoaural, y el sonido se hace más claro.

Memorización de una emisora

Podrá almacenar 40 emisoras de AM y FM en la memoria y llamarlas pulsando un botón. (Sintonización preajustada)

1 Realice los pasos 1 - 3 en "Sintonización".
2 Pulse el botón MEMORY.

3 Antes de 30 segundos, pulse el botón PRESET (↓ o ↑) para seleccionar el número de canal predefinido. Almacene las emisoras en la memoria por orden, empezando por el canal preconfigurado 1.
4 Antes de 30 segundos, pulse el botón MEMORY para almacenar esa emisora en la memoria. Si desaparecen los indicadores del número preconfigurado y de "MEMORY" antes de memorizarse la emisora, repita la operación desde el paso 2.
5 Repita los pasos 1 - 4 para configurar otras emisoras o para cambiar una emisora preconfigurada. Cuando una nueva estación es almacenada en la memoria, la estación memorizada previamente para ese número de canal será borrada.

Nota:

La función de seguridad protege todas las emisoras memorizadas durante algunas horas en el caso de una falla de alimentación o de la desconexión del cable de alimentación de CA.

Para llamar una emisora memorizada

1 Pulse el botón PRESET (↓ o ↑) durante menos de 0,5 segundos para seleccionar la emisora deseada.

Para explorar las emisoras preajustadas

Las emisoras almacenadas en la memoria pueden explorarse automáticamente. (Exploración de memoria preconfigurada)

1 Pulse el botón PRESET (↓ o ↑) durante más de 0,5 segundos. El número preconfigurado parpadeará y se recibirán consecutivamente las emisoras programadas durante 5 segundos cada una.
2 Pulse de nuevo el botón PRESET (↓ o ↑) cuando se localice la emisora deseada.

Para borrar toda la memoria preconfigurada

1 Presione el botón STANDBY/ON para cambiar al modo de reserva.
2 Mientras presione el botón ◀◀◀, pulse el botón STANDBY/ON hasta que aparezca "Tuner Clear".

RDS es un servicio de radiodifusión proporcionado por un número cada día mayor de emisoras de FM. Estas emisoras de FM emiten señales adicionales al mismo tiempo que las señales normales del programa. Emiten los nombres de emisoras e información sobre el tipo de programa, como por ejemplo los deportivos, musicales, etc.

Cuando se sintonice una emisora RDS, se visualizará "RDS" y el nombre de la emisora.

Aparecerá “TP” (programa de tráfico) en el visualizador cuando la difusión recibida tenga información de tráfico, y aparecerá “TA” (anuncios de tráfico) mientras se esté difundiendo información del tráfico.

Aparecerá “PTYI” (indicador PTY dinámico) mientras se reciba una emisora con PTY dinámico.

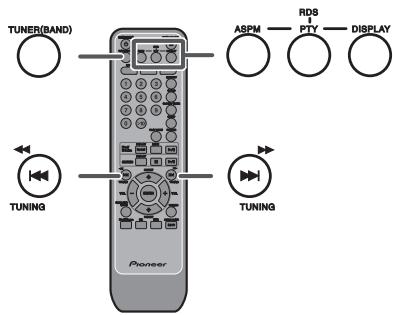

Usted puede controlar el RDS usando solamente los botones del mando a distancia.

Información proporcionada por RDS

Cada vez que se pulse el botón RDS DISPLAY, la visualización cambiará del modo siguiente:

Cuando sintonice una emisora que no sea una emisora RDS, o una emisora RDS que emite señales débiles, la visualización cambiará en el orden siguiente:

■ Empleo de la memoria de programación automática de emisoras (ASPM)

Mientras esté en el modo de operación del ASPM, el sintonizador buscará automáticamente las nuevas emisoras RDS. Podrán memorizarse hasta 40 emisoras.

Si usted ya ha almacenado algunas emisoras en la memoria, el número de emisoras nuevas que podrán almacenarse será inferior.

1 Pulse el botón TUNER (BAND) del control remoto o el botón INPUT de la unidad principal repetidamente para seleccionar la función de TUNER.
2 Mantenga pulsado el botón de RDS ASPM del mando a distancia.

1 Después de haber parpadeado "ASPM" durante unos 4 segundos, se iniciará la exploración (87,50 - 108,00 MHz).

2 Cuando se encuentre una emisora RDS, aparecerá "RDS" durante un momento, y la emisora se almacenará en la memoria.

3 Después de la exploración, se visualizará el número de emisoras almacenadas en la memoria durante 4 segundos, y luego aparecerá "END" durante 4 segundos.

Para parar la operación de ASPM antes de que haya finalizado:

Pulse el botón RDS ASPM durante la exploración de emisoras.

Las emisoras que ya están almacenadas en la memoria seguirán igual.

Notas:

• Si se está difundiendo la misma emisora en distintas frecuencias, la frecuencia más potente se almacenará en la memoria.
• No se almacenarán las emisoras que tengan la misma frecuencia que la que está almacenada en la memoria.
• Si ya se han almacenado 40 emisoras en la memoria, se interrumpirá la exploración. Si desea volver a realizar la operación de ASPM, borre la memoria de preajustes.
• Si no se han almacenado emisoras en la memoria, aparecerá "END" durante unos 4 segundos.
• Si las señales RDS son muy débiles, es posible que los nombres de emisora no se almacenen en la memoria.
• El mismo nombre de emisora puede almacenarse en distintos canales.
• Es posible que en ciertas áreas o durante ciertos períodos de tiempo, los nombres de emisora sean momentáneamente distintos.

Notas sobre la operación RDS

Si ocurre algo de lo que se menciona a continuación, no significa que el aparato esté averiado:

• Aparecerán “PS”, “No PS” y el nombre de una emisora alternadamente, y el aparato no funcionará correctamente.
• Si una emisora en particular no está difundiendo correctamente o una emisora está realizando pruebas, la función de recepción RDS no funcionará correctamente.
• Cuando reciba una emisora RDS cuya señal sea demasiado débil, es posible que no se visualice información tal como la del nombre de emisora.
• “No PS”, “No PTY” o “No RT” parpadearán durante unos 5 segundos, y entonces se visualizará la frecuencia.

Notas para el texto de radio:

• Los primeros 14 caracteres del texto radiofónico se visualizarán durante 4 segundos y luego se desplazarán por el visualizador.
• Si sintoniza una emisora RDS que no está difundiendo texto de radio, se visualizará “No RT” cuando usted cambie a la posición del texto de radio.
• Mientras se están recibiendo datos de texto radiofónico o cuando cambia el contenido del texto, se visualiza "RT".

Para llamar emisoras de la memoria

Para especificar tipos programados y seleccionar emisoras (búsqueda de PTY):

Podrá buscar una emisora especificando el tipo de programa (noticias, deportes, programas de tráfico, etc.; vea la página 20) entre las emisoras memorizadas.

1 Pulse el botón TUNER (BAND) del control remoto o el botón INPUT de la unidad principal repetidamente para seleccionar la función de TUNER.
2 Presione el botón de RDS PTY del mando a distancia.

"SELECT" y "PTY TI" aparecerán alternativamente durante unos 6 segundos.

3 Antes de que transcurran 6 segundos, pulse el botón o para seleccionar el tipo de programa.

Cada vez que pulse el botón, el tipo de programa aparecerá. Si mantiene pulsado el botón durante más de 0,5 segundos, el tipo de programa aparecerá continuamente.

4 Mientras esté parpadeando el tipo de programa seleccionado (antes de 6 segundos), pulse de nuevo el botón RDS PTY.

Después de que el tipo de programa seleccionado haya estado encendido durante 2 segundos, aparecerá “SEARCH” y se iniciará la operación de búsqueda.

Notas:

• Si la pantalla ha dejado de parpadear, empiece de nuevo desde el paso 2. Si la unidad encuentra un tipo de programa deseado, el número de canal correspondiente se iluminará durante 8 segundos y el nombre de la emisora permanecerá encendido.
• Si desea escuchar el mismo tipo de programa de otra emisora, pulse el botón RDS PTY mientras parpadea el número de canal o el nombre de emisora. El aparato buscará la siguiente emisora.
• Si no se encuentra ninguna emisora, aparecerá “NOT FOUND” durante 4 segundos.

Si selecciona el programa de tráfico:

Si ha seleccionado el programa de tráfico (TP) en el paso 3, aparecerá "TP".

(Esto no significa que usted pueda escuchar la información de tráfico en ese momento.)

Cuando se esté difundiendo información de tráfico, aparecerá "TA".

Descripciones de los códigos de PTY (tipo de programa), de TP (programa de tráfico), y de TA (anuncio de tráfico)

Podrá buscar y recibir las siguientes señales PTY, TP, y TA.

NEWS	Menciones cortas de acontecimientos, puntos de vista de eventos y publicidad, informes y actualidad.
AFFAIRS	Programación de tópicos que abarca noticias, generalmente en distinto estilo o concepto de presentación, incluyendo debates o análisis.
INFO	Programe el propósito que aconseje de la mejor forma en el sentido más amplio.
SPORT	Programa relacionado con cualquier aspecto deportivo.
EDUCATE	Programa cuyo objetivo principal es la educación, en el que el elemento formal es fundamental.
DRAMA	Todas las novelas y seriales de radio.
CULTURE	Programas relacionados con cualquier aspecto de cultura nacional o regional, incluyendo idioma, teatro, etc.
SCIENCE	Programas sobre ciencias naturales y tecnología.
VARIED	Se emplea principalmente para programas que se basan en conversación, normalmente de ligera naturaleza de entretenimiento, y que no están cubiertos en otras categorías. Por ejemplo: Adivinanzas, juegos de grupo, entrevistas con personalidades.
POP M	Música comercial, que generalmente puede considerarse como de agrado actual popular, que normalmente se refleja en las listas de discos más vendidos.
ROCK M	Música moderna contemporánea, normalmente escrita e interpretada por músicos jóvenes.
EASY M	Música contemporánea actual considerada como de “fácil audición”, en contraste con la música pop, rock, o clásica, o uno de los estilos musicales especializados, jazz, folk, o country. La música de esta categoría es la mayor parte de veces de vocalistas, y normalmente de corta duración.
LIGHT M	Música clásica de apreciación general, más que de especialistas. Los ejemplos musicales de esta categoría son música instrumental, y trabajos de vocalistas y corales.
CLASSICS	Interpretaciones de grandes trabajos orquestales, sinfonías, música de cámara, etc. incluyendo la gran ópera.
OTHER M	Los estilos musicales que no entran en ninguna otra categoría. En particular, se emplea para música especializada de Rhythm & Blues y Reggae.
WEATHER	Informes del tiempo e información y predicciones meteorológicas.
FINANCE	Informes del mercado de la bolsa, comercio, etc.
CHILDREN	Para programas orientados a audiencias jóvenes, principalmente para entretenimiento e interés, en lugar de ser educativos.

SOCIAL	Programas sobre gente e influencias individuales o de grupos. Incluye: sociología, historia, geografía, psicología, y sociedad.
RELIGION	Cualquier aspecto de creencias y fe, sobre Dios o dioses, la naturaleza de la existencia y ética.
PHONE IN	Incluye a miembros del público que expresan sus puntos de vista ya sea por teléfono o en un foro público.
TRAVEL	Características y programas relacionados con los viajes a destinos cercanos o lejanos, viajes de grupos, e ideas y oportunidades de viajes. No se incluyen anuncios sobre problemas, retardos, ni obras en carreteras que afectan el desplazamiento inmediato donde deben usarse las emisoras TP/TA.
LEISURE	Programas relacionados con actividades de recreo en las que los oyentes pueden participar. Como ejemplo se incluyen la jardinería, pesca, colección de antigüedades, cocina, comidas y vinos, etc.
JAZZ	Música polifónica síncopa caracterizada por la improvisación.
COUNTRY	Canciones que se originan o continúan la tradición musical de los estados americanos del sur. Se caracteriza por una melodía directa y línea narrativa.
NATION M	Música popular actual del país o región en el idioma nacional, en contraste con la música “Pop” internacional que normalmente está inspirada en la de EE.UU. o Inglaterra y es en inglés.
OLDIES	Música de la denominada “época de oro” de la música popular.
FOLK M	Música que se arraiga en la cultura musical de un país en particular, normalmente tocada con instrumentos acústicos. La narrativa o la letra pueden basarse en acontecimientos históricos o en gente.
DOCUMENT	Programas relacionados con asuntos reales, presentados en estilo de investigación.
TEST	Difusión para programar equipos o receptores de difusión de emergencia.
ALARM	Anuncios de emergencia hechos en circunstancias excepcionales o avisos de acontecimientos que causan peligro de naturaleza general.
NONE	Sin tipo de programa (sólo recepción).
TP	Programas en los que se ofrecen anuncios sobre el tráfico.
TA	En este momento se están difundiendo anuncios de tráfico.

Operación del temporizador y de desconexión automática (Solamente del control remoto)

Reproducción con temporizador:

La unidad se enciende y reproduce la fuente deseada (CD, TUNER, USB, iPod, AUDIO IN, LINE IN) a la hora predeterminada.

Este aparato tiene 2 tipos de temporizadores: ONCE TIMER y DAILY TIMER.

Temporizador para una vez:

El timer funciona por una vez solamente a la hora memorizada.

(Indicador “💡”).

Temporizador diario:

El temporizador diario de la escucha funciona a la misma hora preconfigurada cada día que establezcamos. Por ejemplo, ajuste el temporizador para despertarse cada mañana.

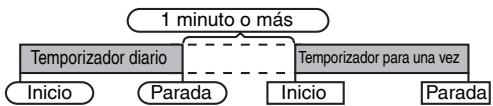

Empleo combinado del temporizador para una vez y el temporizador diario:

Por ejemplo, emplee el temporizador para una vez para escuchar un programa de radio, y emplee el temporizador diario para despertar.

1 Ajuste el temporizador diario (páginas 21 - 22).
2 Ajuste el temporizador para una vez (páginas 21 - 22).

■ Reproducción con temporizador

Antes de ajustar el temporizador:

• Compruebe que el reloj esté ajustado a la hora correcta (vea la página 9). Si no está ajustado, no podrá emplear la función del temporizador.
• Para reproducción con temporizado: Inserte el USB o cargue discos o conecte el puerto del iPod para reproducirlos.

1 Pulse el botón STANDBY/ON para conectar la alimentación.
2 Pulse y mantenga pulsado el botón CLOCK/TIMER.
3 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Once" o "Daily", y pulse el botón ENTER.
4 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Timer Set", y pulse el botón ENTER.
5 Para seleccionar la fuente de temporizador de reproducción (CD, TUNER, USB, iPod, AUDIO IN, LINE IN), presione el botón ◀◀ o ▶▶. Pulse el botón ENTER.

Cuando haya seleccionado el sintonizador, seleccione una emisora pulsando el botón ◄◀ o ▶▶, y luego pulse el botón ENTER. Si no se ha programado ninguna emisora, se visualizará “No Preset” y se cancelará la hora ajustada.

6 Para ajustar el día, pulse el botón ◀◀ o ▶▶ y, luego, el botón ENTER.
7 Para ajustar la hora, pulse el botón ◀◀ o ▶▶ y luego, el botón ENTER.
8 Pulse el botón ◀◀ o ▶▶ para ajustar los minutos y luego pulse el botón ENTER.
9 Ajuste el tiempo de finalización como en los pasos 7 y 8 de arriba.
10 Ajuste el volumen mediante el botón ◀◀ o ▶▶, y a continuación pulse el botón ENTER.
11 Pulse el botón STANDBY/ON para entrar en el modo de reserva de alimentación. El indicador del "TIMER" se enciende y la unidad está lista para temporizar el playback.

12 Cuando se alcanza el tiempo actual, el playback iniciará a funcionar. El volumen se incrementará gradualmente hasta que se llegue al volumen preajustado. El indicador del temporizador parpadeará durante la reproducción del temporizador.

Operación del temporizador y de desconexión automática (Solamente del control remoto) (continuación)

13 Cuando se llegue al final de la hora de parada del temporizador, el sistema se establecerá automáticamente en el modo de reserva de alimentación.

Temporizador para una vez:

Se cancelará el temporizador.

Temporizador diario:

El temporizador funciona a la misma hora cada día. Continuará hasta que se canceled el ajuste del temporizador diario. Cancele el temporizador diario cuando no lo emplee.

Notas:

• Al realizar la reproducción del temporizador utilizando otra unidad conectada al terminal USB o una toma AUDIO IN, seleccione “USB”, “AUDIO IN” o “LINE IN” en el paso 5.
• Esta unidad se encenderá o pasará automáticamente al modo de stand-by ahorro de energía, Sin embarbo, la unidad conectada ni se apagará ni se encenderá. Para detener la reproducción del temporizador, siga el paso “Cancelar la configuración del temporizador” de esta página.

Comprobar las características del temporizador:

1 Encienda el equipo y pulse y mantenga pulsado el botón CLOCK/TIMER.
2 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Once" o "Daily", y pulse el botón ENTER.
3 Antes de que transcurran 10 segundos, pulse el botón o ▶▶ para seleccionar "Timer Call", y pulse el botón ENTER.

Cancelar la configuración del temporizador:

1 Encienda el equipo y pulse y mantenga pulsado el botón CLOCK/TIMER.
2 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Once" o "Daily", y pulse el botón ENTER.
3 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Timer Off", y pulse el botón ENTER. Se cancelará el temporizador (no se cancelará el contenido ajustado).

Reutilización del ajuste memorizado del temporizador:

El ajuste del temporizador se memorizará una vez se haya introducido. Para emplear de nuevo el mismo ajuste, efectúe las operaciones siguientes.

1 Encienda el equipo y pulse y mantenga pulsado el botón CLOCK/TIMER.
2 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Once" o "Daily", y pulse el botón ENTER.
3 Antes de que transcurran 10 segundos, pulse el botón o para seleccionar "Timer On", y pulse el botón ENTER.
4 Pulse el botón STANDBY/ON para entrar en el modo de reserva de alimentación.

Operación de desconexión automática

La radio, el disco compacto, el iPod, el USB, la entrada de audio y la entrada de línea se pueden apagar automáticamente.

1 Reproduzca la fuente de sonido deseada.
2 Pulse el botón SLEEP.
3 Antes de 5 segundos, pulse el botón de búsqueda directa para establecer la hora. (1 minuto \~ 99 minutos)
4 Pulse el botón ENTER. "SLEEP" aparecerá.

5 El aparato se establecerá automáticamente en el modo de reserva de la alimentación después de haber transcurrido el tiempo preajustado. El volumen se reducirá 1 minuto antes de terminar la operación de desconexión automática.

Para confirmar el tiempo remanente de desconexión automática:

1 Mientras se indica "SLEEP", pulse el botón SLEEP.

Para cancelar la operación de desconexión automática:

Pulse el botón STANDBY/ON mientras se indique "SLEEP". Para cancelar la operación de desconexión automática sin ajustar el sistema en el modo de reserva, realice lo siguiente.

1 Mientras se indica "SLEEP", pulse el botón SLEEP.
2 Durante 5 segundos, pulse dos veces el botón "0" hasta que aparezca "SLEEP 00".
3 Pulse el botón ENTER.

Para utilizar simultáneamente la operación del temporizador y de desconexión automática

Desconexión automática y reproducción con temporizador:

Por ejemplo, podrá irse a dormir escuchando la radio y despertarse con el sonido de un CD la mañana siguiente.

1 Ajuste el tiempo de desconexión automática (véase más arriba, los pasos 1 - 5).
2 Mientras se ajusta el temporizador de dormir, fije la alarma de reproducción (pasos 2 - 9, página 21).

La función de desconexión automática se parará automáticamente
Se detiene automáticamente la operación de desconexión automática

No está incluido el cable de conexión. Compre un cable disponible en las tiendas del ramo como se muestra a continuación.

Audición de sonidos de reproducción del reproductor de audio portátil, etc.

1 Emplee un cable de conexión para conectar el Lector de audio portátil, etc. a la toma AUDIO IN. Cuando use un equipo de vídeo, conecte la salida de audio a este aparato y la salida de vídeo a un televisor.
2 Pulse el botón STANDBY/ON para conectar la alimentación.
3 Pulse el botón AUDIO/LINE (INPUT) en el control remoto o el botón INPUT repetidamente en la unidad principal para seleccionar la función de AUDIO IN.
4 Reproduzca el sonido del equipo conectado. Si el nivel de volumen del aparato conectado es demasiado alto, se podría producir distorsión de sonido. Si así sucede, baje el volumen del aparato conectado. Si el nivel de volumen es demasiado bajo, aumente el volumen del dispositivo conectado.

Nota:

Para evitar interferencias de ruido, ponga el aparato alejado de un televisor.

Auriculares

• No gire el interruptor de volumen al máximo y escuche la música a niveles moderados. La presión acústica excesiva de los auriculares y los cascos puede causar la pérdida del sentido auditivo.
• Antes de enchufar o desenchufar los auriculares, baje el volumen.
• Asegúrese de que sus auriculares tengan una clavija de 3,5 mm de diámetro y una impedancia de 16 ohmios a 50 ohmios. La impedancia recomendada es de 32 ohmios.
• Si se enchufan los auriculares, se desconectan automáticamente los altavoces. Ajuste el volumen empleando el control VOLUME.
• El audio del iPod/iPhone no puede escucharse a través de lo auriculares conectados a la unidad. Si conecta los auriculares cuando la función de iPod/iPhone ha sido seleccionada, se mostrará “Not Support HP”.

Muchos posibles problemas podrán ser solucionados por el propietario sin tener que llamar al técnico en reparaciones. Si parece que falla algo en este producto, compruebe la tabla siguiente antes de llamar a su concensionario PIONEER autorizado o a un centro de reparaciones.

Generalidades

Síntoma	Causa posible
El reloj no está ajustado a la hora correcta.	¿Se ha producido un corte de la alimentación?Reajuste el reloj. (Consulte la página 9)
Cuando se pulsa un botón, el aparato no responde.	Ponga el aparato en el modo de reserva de alimentación y entonces vuelva a conectar la alimentación del aparato.Si el aparato funciona defectuosamente, repóngalo. (Consulte la página 23)
No se oye ningún sonido.	¿Se ha ajustado el nivel de volumen a “Min”?¿Están enchufados los auriculares?¿Están desconectados los cables de los altavoces?

■ Reproductor de CD

Síntoma	Causa posible
La reproducción no se inicia.La reproducción se detiene a mitad o no se lleva a cabo correctamente.	¿Se ha insertado el disco al revés?¿Satisface el disco las normas?¿Está deformado o rayado el disco?
Se producen saltos en el sonido de reproducción o se detiene el sonido de reproducción a mitad de una pista.	¿Está el aparato situado cerca de vibraciones excesivas?¿Está muy sucio el disco?¿Se ha formado condensación de humedad en el interior del aparato?

Controlador remoto

Síntoma	Causa posible
● El control remoto no funciona.	● ¿Está enchufado el cable de alimentación de CA del aparato? ● ¿Se respeta la polaridad de la pila? ● ¿Están gastadas las pilas? ● ¿Es la distancia o ángulo incorrecto? ● ¿Está el sensor de control remoto recibiendo una luz fuerte?

Sintonizador

Síntoma	Causa posible
● La radio produce continuamente ruido anormal.	● ¿Está el aparato cerca del televisor o de una computadora?● ¿La antena de FM o la antena de cuadro de AM están correctamente situadas? Separe la antena del cable de alimentación de CA está demasiado cerca.

USB

Síntoma	Causa posible
No se detecta el dispositivo.	¿Hay algún archivo MP3/WMA disponible?¿Está el dispositivo conectado correctamente?¿Es un dispositivo MTP?¿El dispositivo contiene sólo archivos AAC?
La reproducción no se inicia.	¿Está el un archivo WMA protegido por copyright?¿Es el MP3 falso?
Hora en pantalla errónea.Nombre de archivo en pantalla errónea.	¿Se está reproduciendo un archivo de velocidad variable?¿El nombre del archivo está escrito con caracteres chinos o japoneses?

iPod y iPhone

Síntoma	Causa posible
No se produce ningún sonido.No aparece ninguna imagen en el televisor/monitor.	No se está reproduciendo el iPod o iPhone.El iPod o iPhone no está conectado adecuadamente a la unidad.¿Está enchufado el cable de alimentación de CA del aparato?El cable de vídeo no está conectado adecuadamente.La selección de televisor/monitor de entrada no está fijada adecuadamente.La función salida de iPod TV no ha sido establecida para salida de vídeo.El audio procedente del iPod/iPhone no puede escucharse a través de los auriculares conectados a la unidad.
iPod o iPhone no se cargará.	El iPod o iPhone no hace contacto total con el conector.La unidad principal funciona con pilas.Utilizando un iPod ( 3^a generación).No es compatible con el iPod o iPhone. Consulte la página 7 para obtener información sobre los modelos compatibles.Si la unidad principal está en el modo USB, el iPod o el iPhone no podrán cargarse.
“This accessory is not made to work with iPhone” o “This accessory is not supported by iPhone” Aparece en la pantalla del iPhone.	La batería del iPhone es baja. Cargue el iPhone.El iPhone no está correctamente conectado al puerto.

Condensación

Los cambios súbitos de la temperatura, y el almacenaje u operación en lugares muy húmedos pueden causar condensación de humedad dentro de la caja (Lectura del CD, etc.) o en el transmisor del controlador remoto. La condensación puede provocar que el aparato funcione incorrectamente. Si así sucede, deje la alimentación conectada sin ningún disco en el aparato hasta que sea posible la reproducción normal (aproximadamente 1 hora). Frote la humedad condensada en el transmisor con un paño suave antes de poner el aparato en funcionamiento.

Si ocurre algún problema

Si se somete este producto a fuertes interferencias externas (golpes mecánicos, electricidad estática excesiva, tensión de alimentación anormal debido a rayos, etc.) o si se opera incorrectamente, puede funcionar mal.

Si ocurre uno de estos problemas, haga lo siguiente:

1 Ponga el aparato en el modo de reserva y conecte de nuevo la alimentación.
2 Si no se restaura la unidad en la operación previa, desenchufe y vuelva a enchufar la unidad, a continuación encienda la unidad.

Nota:

Si el aparato no se repone con ninguna de las operaciones anteriores, borre toda la memoria reponiéndolo.

■ Reinicio de Fábrica, Limpiando Toda la Memoria

1 Pulse el botón STANDBY/ON para entrar en el modo de reserva de alimentación.
2 Desenchufe el aparato de la toma de corriente.
3 Presione y mantenga pulsado el botón STANDBY/ON. Después, vuelva a enchufar el aparato a la toma de corriente. Se mostrará "Clear all".

STANDBY/ON

Precaución:

Esta operación borrará todos los datos almacenados en la memoria incluyendo los ajustes del reloj y del temporizador, preajustes del sintonizador, y el programa de CD.

■ Antes de transportar el aparato

Retire el dispositivo de memoria USB, el iPod y el disco de la unidad. Luego, coloque la unidad en modo de ahorro de energía. Transportar la unidad con el dispositivo de memoria del USB o el iPod conectado o con discos adentro de ella puede provocar daños en la unidad.

Cuidados de los discos compactos

Los discos compactos son bastante resistentes a posibles daños, sin embargo se puede producir un mal seguimiento de la pista debido a una acumulación de polvo en la superficie de los discos. Tenga presente las instrucciones siguientes para poder disfrutar lo máximo posible de su colección de discos compactos y de este reproductor.

• No escriba en ninguna cara del disco, particularmente en la cara que no tiene etiqueta donde se leen las señales musicales. No estropee esta superficie.
• Mantenga los discos alejados de los rayos directos del sol, de focos de calor y de humedad excesiva.
• Sujete siempre los discos por sus bordes. Huellas digitales, polvo o agua en los discos compactos pueden causar ruidos o un mal seguimiento de la pista. Si un disco compacto está sucio o no se reproduce adecuadamente, límpielo con un paño seco y suave, pasándolo en dirección del centro hacia afuera a lo largo del radio.

Mantenimiento

Limpieza del mueble

Limpie periódicamente el mueble con un paño suave y una solución jabonosa diluida, y luego séquelo con un paño seco.

Precaución:

• No use productos químicos para la limpieza (gasolina, diluyentes de pintura, etc.). Podría dañar el mueble.
• No aplique aceite al interior del aparato. Podría causar mal funcionamiento.

Como parte de la política de mejoras continuas, PIONEER se reserva el derecho de realizar cambios en el diseño y especificaciones para la mejora del producto sin previo aviso. Las figuras indicadas que especifican el rendimiento son valores nominales de los aparatos de producción. Puede haber algunas desviaciones de estos valores en los aparatos individuales.

Generalidades

Fuente de alimentación	220 V a 230 V de CA, 50 Hz/60 Hz
Consumo de potencia	Alimentación conectada: 45 WReserva de alimentación: 0,3 W
Dimensiones	Ancho: 215 mmAlto: 99 mmProfundo: 300 mm
Peso	4,4 kg

Amplificador

Potencia de salida	PMPO: 200 WMPO: 100 W (50 W + 50 W)(10% de DAT)RMS: 100 W (50 W + 50 W)(10% de DAT)RMS: 66 W (33 W + 33 W)(1% de DAT)
Terminales de salida	Altavoces: 4 ohmios20 Hz a 20 kHzSalida preamplificada de altavoz de subgraves (Señal de audio):350 mV/10 k ohmios a 70 HzSalida de vídeo: 1 Vp-pAuriculares: 16 ohmios(recomendada: 32 ohmios)
Terminales de entrada	Entrada de audio (señal de audio):500 mV/ 47 k ohmiosLínea de entrada (entradaanalógica):500 mV/ 47 k ohmios

■ Reproductor de CD

Tipo	Reproductor de discos compactos con reproducción múltiple de un único disco
Lectura de las señales	Fonocaptor de láser semiconductor de 3 rayos, sin contacto
Convertidor D/A	Conversor de multi bit D/A
Respuesta de frecuencia	20 Hz a 20.000 Hz
Gama dinámica	90 dB (1 kHz)

USB

Interfaz host USB	● Cumple con la clase de almacenamiento en masa de USB 1.1 (Alta Velocidad)/ 2.0. ● Sólo Volumen de Soporte y protocolo CBI.
Fichero de ayuda	● MPEG 1 Capa 3 ● WMA (No DRM)
Bitrate soporte	● MP3 (32 kbps a 320 kbps) ● WMA (64 kbps a 160 kbps)
Otros	● El número total máximo de archivos MP3/WMA es de 1024. ● El número total máximo de carpetas es de 255 INCLUYENDO las del directorio raíz. ● La información ID3TAG permitida es sólo la de TITLE, ARTIST y ALBUM. ● Admite la versión 1 y 2 de ID3TAG.
Soporte de sistema de archivos	● Admite dispositivos USB con Microsoft Windows/DOS/FAT 12/ FAT 16/ FAT 32. ● Longitud de bloqueo de 2 kbytes por sector.

Sintonizador

Gama de frecuencias	FM: 87,5 MHz a 108 MHzAM: 522 kHz a 1.620 kHz
Predeterminado	40 (Estación de FM y AM)

Altavoz

Tipo	Sistema de altavoces del tipo de 2 víasTweeter en domo de 2,5 cmAltavoz de graves de 12 cm
Potencia máxima de entrada	100 W
Impedancia	4 ohmios
Dimensiones	Ancho: 148 mmAlto: 260 mmProfundo: 191 mm
Peso	2,5 kg/cada uno

Publicado por Pioneer Corporation.

Reservados todos los derechos.
