MANUAL DE USUARIO GAS-CR2B Infiniton

Advertencias de seguridad

Instrucciones de seguridad......3

Instalación......4

Seguridad infantil....5

Funcionamiento......6

Mantenimiento y limpieza......8

Información ambiental......8

Instrucciones para uso y mantenimiento

Descripción del aparato......9

Cómo usar el aparato......11

S eguridad y consejos para

ahorrar energía ....13

Mantenimiento y limpieza .....14

Instrucciones técnicas

Instrucciones de funcionamiento.16

Posición....17

Instalación del aparato......18

Conexión de gas....19

Especificación de gas......20

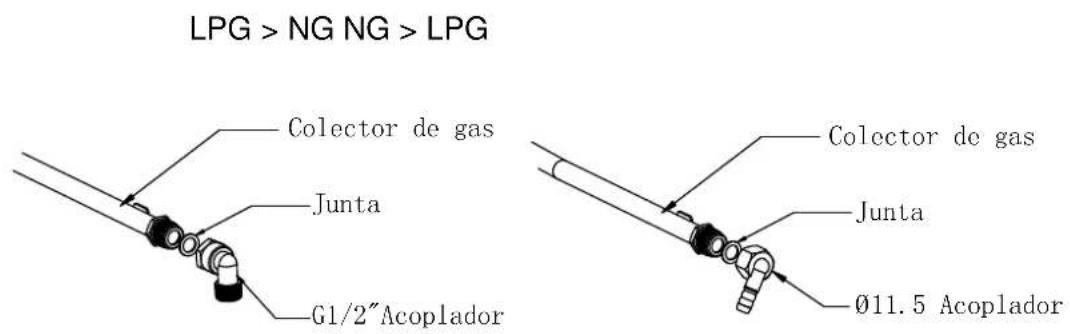

Conversión de gas......21

Solución de problemas......22

SEGURIDAD ELÉCTRICA: DESCONEXIÓN DE LA RED

Se debe instalar una toma de corriente cerca del equipo y ser fácilmente accesible.

Instrucciones de seguridad

  • Lea estas instrucciones antes de la instalación o uso del aparato.
  • Este manual de instrucciones debe guardarlo para futuras referencias.
  • Si este aparato es transferido o vendido a otra persona, asegúrese de entregar el manual de instrucciones.
  • El fabricante no se hace responsable si estas normas no son cumplidas.
  • Las siguientes notas son para entender más fácilmente que puede prevenir cualquier accidente causado, y un uso mas conveniente.
  • Lea las siguientes instrucciones adecuadamente y asegúrese de entenderlas.
Peligro/AdvertenciaNo cumplir esta nota puede provocar lesiones graves o muerte.
PrecauciónNo cumplir esta nota puede provocar lesiones graves o muerte.

- Los siguientes logotipos significan lo siguiente:

Infiniton GAS-CR2B - Instrucciones de seguridad - 1

Precaución

Sin acceso

Infiniton GAS-CR2B - Instrucciones de seguridad - 2

Prohibido hacer fuego

Infiniton GAS-CR2B - Instrucciones de seguridad - 3

Infiniton GAS-CR2B - Instrucciones de seguridad - 4

Advertencia

Precaución

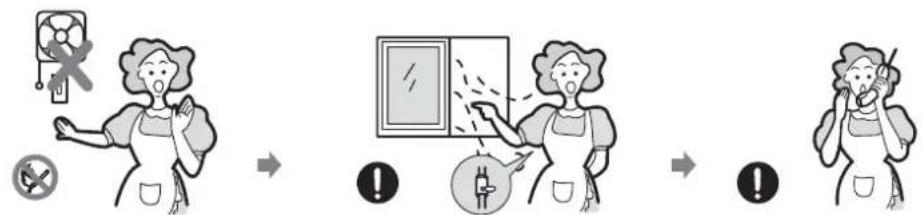

■ Si hay una fuga de gas, tome las siguientes pautas:

  • No encienda la luz.
  • No apague ni enchufe ningún aparato eléctrico y no toque ninguna toma de corriente.
  • No use teléfono.

① Deje de usar el producto y cierre la válvula media.
② Abra la ventana para ventilar.
③ Póngase en contacto con nuestro centro de servicio mediante el uso de otro teléfono

Infiniton GAS-CR2B - ■ Si hay una fuga de gas, tome las siguientes pautas: - 1

Este aparato debe ser instalado de acuerdo con las reglas y ubicado en un ambiente con ventilación.

Infiniton GAS-CR2B - ■ Si hay una fuga de gas, tome las siguientes pautas: - 2

■ Antes de la instalación, asegúrese de que el gas y el suministro eléctrico cumplen con el tipo especificado en la placa de características

NG LPG 220V - 240V

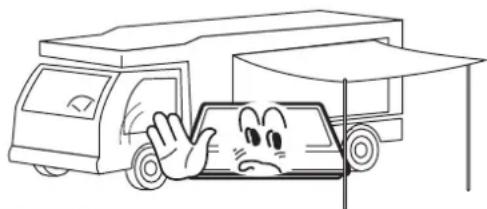

- Cuando el aparato está instalado en caravanas, éste no debería ser usado para calentar el ambiente.

Infiniton GAS-CR2B - ■ Si hay una fuga de gas, tome las siguientes pautas: - 4

- La tubería de gas y el cable de corriente debe estar instalado de tal manera que no toque ninguna parte del aparato.

Infiniton GAS-CR2B - ■ Si hay una fuga de gas, tome las siguientes pautas: - 5

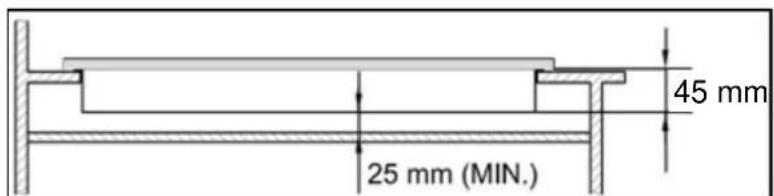

  • Este aparato debe ser instalado por personal cualificado.
    Las condiciones de ajuste para este aparato se encuentran en la etiqueta.
  • Quite todo el embalaje antes de usar el aparato.
  • Después de desenvolver el aparato, asegúrese que el producto no se encuentra dañado y que el cable de conexión está en perfecto estado. Por otro lado, contacte con el distribuidor antes de instalar el aparato.
  • El armario contiguo y todos los materiales usados en la instalación deben ser capaces de soportar como mínimo una temperatura de 85°C sobre la temperatura de la habitación en la que esté localizado el aparato.
  • En caso de que aparezcan llamas en el hornillo, apáguelo y no vuelva a enchufarlo hasta que no haya pasado como mínimo 1 minuto.
  • El uso de una cocina de gas genera calor y humedad en la habitación donde se instala. Asegúrese de que la cocina está bien ventilada: mantenga abiertos los huecos de ventilación natural o instale un aparato de ventilación mecánico.
  • El uso intensivo y prolongado del electrodoméstico puede requerir aún más ventilación. Quizás sea necesario abrir una ventana o disponer de ventilación más eficaz, por ejemplo, aumentando el nivel de ventilación mecánica donde se encuentre.

Infiniton GAS-CR2B - ■ Si hay una fuga de gas, tome las siguientes pautas: - 6

Advertencia

- No permita que los niños jueguen cerca o con este aparato.

n este

Infiniton GAS-CR2B - Advertencia - 2

Peligro

  • Este aparato está diseñado para ser utilizado por adultos.
  • Los niños también pueden hacerse daño tocando las sartenes o las ollas de la cocina.
  • Este aparato no debe ser utilizado por personas con falta de experiencia, y/o falta de capacidades sin supervisión.

Infiniton GAS-CR2B - Peligro - 1

Advertencia

- La cocina tan solo tiene un uso culinario doméstico.

0°C

- No altere este aparato. El panel del hornillo no está diseñado para operar desde un temporizador externo o sistema de control remoto.

Infiniton GAS-CR2B - Advertencia - 2

- El uso de la cocina de gas genera calor y humedad en la habitación donde se haya instalado. Asegúrese que la cocina está bien ventilada: guarde ventilación natural o instale un aparato de ventilación mecánica (campana extractora).

Infiniton GAS-CR2B - Advertencia - 3

- No use este aparato si está en contacto con agua. No ponga en funcionamiento el aparato con las manos húmedas.

Infiniton GAS-CR2B - Advertencia - 4

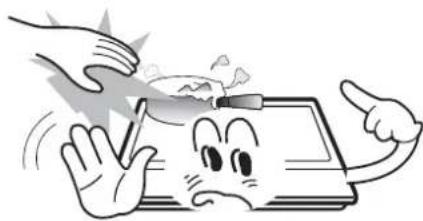

- La superficie de cocción comienza a calentarse cuando el aparato está en uso. Tome todas las precauciones

Infiniton GAS-CR2B - Advertencia - 5

- No use prendas grandes, toallas o similares que puedan prender.

Infiniton GAS-CR2B - Advertencia - 6

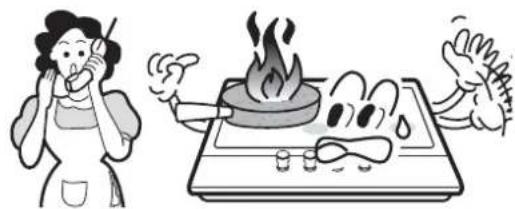

- Nunca deje el aparato desatendido mientras esté cocinando.

Infiniton GAS-CR2B - Advertencia - 7

- Las sartenes con base inestable o irregular no deberían colocarse sobre la cocina, ya que si se vuelcan o derraman puede producirse un accidente.

Infiniton GAS-CR2B - Advertencia - 8

- No utilice materiales inflamables para limpiar el aparato.

Infiniton GAS-CR2B - Advertencia - 9

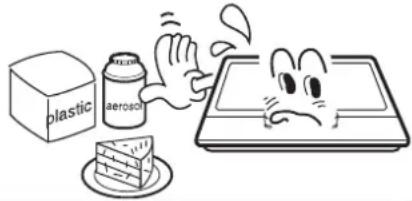

- A los alimentos perecederos, los objetos de plástico y los aerosoles les afecta el calor, por lo que no deben colocarse ni encima ni debajo de la unidad de cocina.

Infiniton GAS-CR2B - Advertencia - 10

- No eche spray por los alrededores del aparato cuando esté en funcionamiento.

Infiniton GAS-CR2B - Advertencia - 11

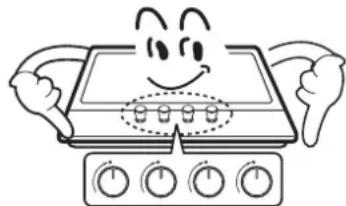

- Asegúrese que los mandos están cerrados cuando no se utilicen.

Infiniton GAS-CR2B - Advertencia - 12

  • La cocina tan solo tiene uso culinario doméstico. No se ha diseñado con fines comerciales ni industriales.
  • Si utiliza la cocina durante un tiempo prolongado, consiga más ventilación abriendo una ventana o subiendo el nivel de velocidad del extractor.
  • Use guantes para co ger cualquier sart én o utensilio de cocina ya que estarán calientes.
  • No deje cerca de la cocina en funcionamiento objetos con sensibilidad a prender.
  • No deje las agarraderas o los guantes mojados o húmedos, por que esto puede causar la transferencia de calor al material rápidamente y el riesgo de prender tu mismo.
  • Utilice solamente los quemadores después de colocar sartenes y ollas. No caliente ninguna sart én ni olla sin nada en el interior.
  • No utilice platos de plástico ni de aluminio en la cocina.
  • Cuando utilice otros aparatos eléctricos, asegúrese de que los cables no entran en contacto con las superficies calientes del electrodoméstico.
  • No utilice un paño de cocina en lugar de un agarrador para las ollas. Objetos tales como, ropa pueden prender fuego m uy rápidamente.
  • Cuando utilice utensilios de cocina de cristal, asegúrese que son específicos para cocinar. Si la superficie está fabricada con cristal endeble, apague el aparato para evitar errores eléctricos.
  • Apague siempre el control de los quemadores antes de quitar el utensilio de cocina en cuestión.
    Vigile cuidadosamente los alimentos que son fritos con altos niveles de temperatura Siempre caliente el aceite lentamente y observe mientras se calienta.
    Los alimentos para freír deben estar lo más secos posible. Los alimentos congelados o la humedad en los alimentos frescos pueden provocar que la grasa caliente salpique por fuera de los lados de la olla.
    Nunca intente mover una sartén con grasa caliente, espere a que se enfríe.

Infiniton GAS-CR2B - Advertencia - 13

Advertencia

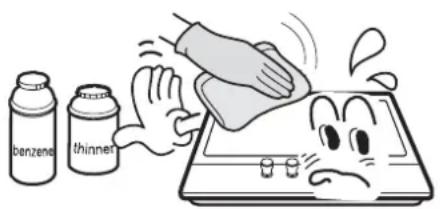

- Nunca utilice agentes de limpieza abrasivos.

benzene thinner

- Este aparato debería ser reparado por personales cualificados o servicios técnicos.

Infiniton GAS-CR2B - Advertencia - 2

  • Antes de realizar cualquier tarea de mantenimiento o limpieza, debe desconectar la cocina a la red eléctrica.
  • No debería usar vapor o cualquier otra elemento de limpieza con altas presiones para limpiar el aparato.

Información medioambiental

  • Tras la instalación, por favor elimine los envases de forma ecológica y segura.
  • Al eliminar un electrodoméstico antiguo, inutilícelo cortando el cable.

Infiniton GAS-CR2B - Información medioambiental - 1

El desecho correcto de este producto Residuos eléctricos y equipos electrónicos.

- Este símbolo que se encuentra sobre el producto o su envase indica que este producto no debe tratarse como residuo doméstico. En su lugar, deberá llevarlo al punto de recogida correspondiente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían producirse por una manipulación inadecuada de los residuos de este producto. Si desea obtener información más detallada acerca del reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de residuos domésticos de su zona o la tienda en la que la compró el producto.

ModeloPlaca superiorDimensiones (W*D*H)Dispositivo de encendidoConexión de gasSuministro eléctricoCaracterísticas del quemadorΣQn
GAS-CR2BCristal520*300*90Tipo de encendido continuoHilo G1/2220-240V, 50Hz-60Hz, 2WMini Wok (1), Auxiliar(1)4.3kW
GAS-IX02Acero Inoxidable

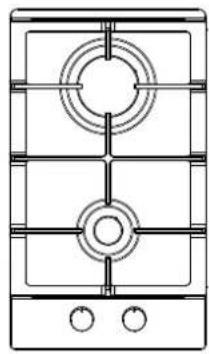

Descripción del aparato

Accessorios

Infiniton GAS-CR2B - Accessorios - 1

Infiniton GAS-CR2B - Accessorios - 2
Manual de instrucciones (1)

Como usar el aparato

Los siguientes símbolos aparecerán en el panel de control, cerca de cada mando de control

- Circulo negro: gas apagado

Llama larga: máximo ajuste

Llama pequeña: mínimo ajuste

Infiniton GAS-CR2B - Como usar el aparato - 1

  • El ajuste mínimo es el que s e encuentra al final al contrario de las agujas del reloj.
  • Todas las posiciones de operación deben ser seleccionadas entre la posición máxima y la posición mínima.
  • El símbolo en el panel de control, cerca de la ruleta de control indicará la operación del hornillo en cuestión.

Encendido automático con dispositivo de seguridad de fallo de llama

El aparato está equipado con un dispositivo de seguridad de fallo en cada quemador, el cuál está diseñado para detener los escapes de gas.

Infiniton GAS-CR2B - Encendido automático con dispositivo de seguridad de fallo de llama - 1

Encendido automático con dispositivo de seguridad de fallo de llama

El aparato está equipado con un dispositivo de seguridad de fallo de cada llama en cada quemador, el cuál está diseñado para detener los escapes de gas.

Para encender el hornillo:

- Presione la perilla de control en el hornillo que desee enchufar y gire al contrario de las aguias del reloi para la posición máxima.

- Si tu mantienes presionada la perilla, el arranque automático para el hornillo funcionará.

- Mantenga pulsado el mando durante 15 segundos después de que la llama aparezca. Si después de 15 segundos el quemador no se ha encendido, deje de hacer funcionar el dispositivo, abra la puerta y/o espere al menos 1 minuto antes de volver a intentar otro encendido.

- Después de este intervalo de 15 segundos, para regular la llama, debería de seguir girando el mando en contra de las agujas del reloj hasta que la llama tenga un nivel considerable. La posición de funcionamiento debería estar entre la posición máxima y mínima.

- Para apagar el hornillo, gire el mando de control completamente para apagar la posición de gas.

- En caso de fallo de arranque, los hornillos pueden ser enchufados adecuadamente usando una cerilla.

Seguridad y consejos para ahorrar energía

- El diámetro de la parte trasera de la cacerola debería corresponder con la tabla siguiente para el buen funcionamiento del hornillo.

QUEMADORESCACEROLAS
max. min.
Triple-Corona240mm200mm
Rapido240mm200mm
Semi Rapido160mm180mm
Auxiliar120mm160mm

Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 1

- No utilice utensilios de cocina que sobrepasen los bordes del hornillo.

NOSI
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 2No use utensilios de cocina con diámetro pequeño en hornillos grandes. Las llamas nunca deberían pasar los lados del utensilio en cuestión.Use siempre utensilios que sean adecuados para cada hornillo, para evitar fugas de gas.Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 3
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 4Evite cocinar sin una tapa o con la tapa colocada a la mitad.Coloque una tapa en el utensilio.Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 5
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 6No use una cacerola con la parte trasera convexa o concava.Utilice solamente cacerolas, sartenes con la parte trasera gruesa.Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 7
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 8No coloque los utensilios de cocina desplazados del centro del hornillo.Siempre coloque los utensilios en el centro del hornillo, nunca en el lado.Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 9
No utilice utensilios de cocina grandes en los hornillos cerca de los controles, los cuales cuando coloca en la mitad del hornillo puede rozar los controles o cerrarlos y con ello incrementar la temperatura y puede causar daños.
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 10Nunca coloque los utensilios directamente en la parte superior del quemador.Coloque los utensilios de cocina en la parte superior del tripode.
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 11No coloque ningún elemento entre los soportes de las sártenes porque puede provocar serios daños en el producto.
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 12No utilice utensilios que pesen demasiado para evitar daños en la superficie de cocción.Sostenga el mango de la olla con cuidado cuando ésta esté en el hornillo.Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 13

Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 14

No es recomendable usar sarténes para asar, sartenes o parrillas de piedra calientes simultáneamente en varios hornillos porque el calor resultante puede causar daños en el aparato.

No toque el plato superior y el trípode mientras esté en uso.

Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 15

■ Tan pronto como el líquido empieze a hervir, baje la llama para mantener el líquido a fuego lento.

Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 16

■ La limpieza solo se puede llevar a cabo cuando el aparato esté completamente frío.
■ El aparato debe ser desconectado de la corriente, antes de comenzar la limpieza.
■ Limpie el aparato regularmente, preferiblemente después de cada uso.
■ Los limpiadores abrasivos o los objetos afilados causarán daños en la superficie del aparato. Usted debería limpiar usando agua y y un poco de líquido.

UTILIZABLENO UTILIZABLE
Infiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 17Ropa suaveInfiniton GAS-CR2B - Seguridad y consejos para ahorrar energía - 18Cepillo de metal
NylonDetergente ácido
[22H3]Detergente neutro[2W7Z]Aceite comestible
[A5X5Y]Abrasivos
[0WHI]

Soporte para sartenes, mandos de control

■ Quite el soporte de la sartén.
■ Limpielo con un paño húmedo.
■ Sequelo todo con un paño seco y suave.

Placa superior

  • Limpie la placa superior usando un paño suave bien escurrido.
  • Seque la placa superior completamente después de la limpieza.
  • Quite la comida salada o los líquidos de los hornillos tan pronto como sea posible para evitar el riesgo de corrosión.

- Las partes de acero inoxidable de el aparato pueden descolorarse. Esto es normal por las altas temperaturas. Cada vez que el aparato esté en uso estas partes deberían ser limpiadas con un producto adecuado para el acero inoxidable.

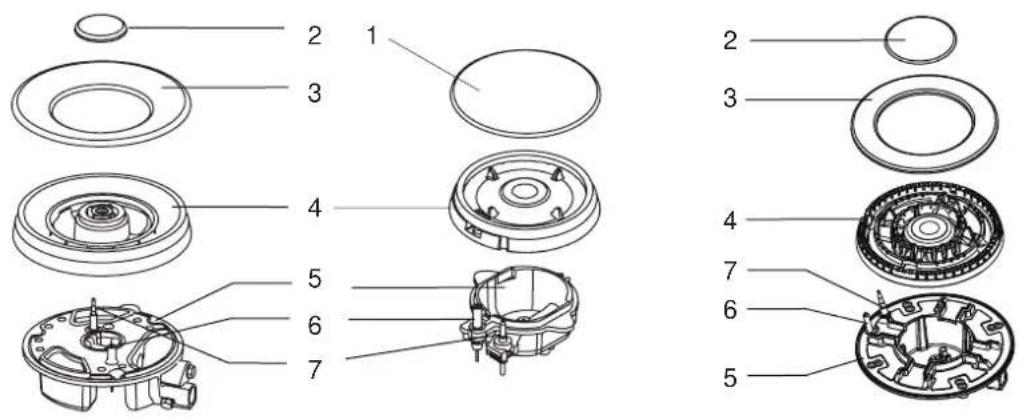

HORNILLOS

  • Las tapas y los cálices de los quemadores pueden retirarse para su limpieza.
  • Lave las tapas y los cálices de los quemadores con agua caliente jabonosa y retire las marcas con una pasta limpiadora suave.
  • En caso de que cueste eliminar las marcas, puede utilizar, llevando cuidado, un estropajo de níquel bien impregnado en jabón.
  • Tras la limpieza, asegúrese de secar con un paño suave.

- Reensamble el hornillo auxiliar, semi-rápido, rapido y el hornillo triple corona como sigue:

Infiniton GAS-CR2B - HORNILLOS - 1

  1. Coloque el esparcidor de llama (4) en el quemador de cubeta (5), para que el equipo de arranque y el equipo de supervisión de llama se expandan hacia sus respectivos agujeros. El esparcidor de llama debería hacer el click correctamente.

  2. Posicione la tapa del quemador (1,2,3) sobre el esparcidor de llama (4), para que encajen en sus respectivos huecos.

Infiniton GAS-CR2B - HORNILLOS - 2

- Coloque las partes en el orden correcto después de limpiarlo

- No mueva ni la tapa ni la parte trasera.

- Los fogones deben de encajar exactamente en el hueco.

Advertencias

■ No altere este aparato.
■ Este aparato debería ser instalado por personal autorizado o un instalador.
■ Antes de comenzar la instalación, asegúrese que las condiciones de distribución locales (gas natural y presión de gas) y el ajuste de el aparato son compatibles.
Las condiciones de ajuste para este aparato están colocadas en la etiqueta del producto.
Este aparato no se debe conectar a un equipo de evacuación de productos de combustión. Este debería ser conectado de acuerdo con las regulaciones de la instalación de corriente.
■ Antes de la instalación, apague el gas y la corriente eléctrica para el aparato.
■ Todos los aparatos que contengan cualquier componente eléctrico deben tener toma a tierra.
■ Asegúrese que el gas y el cable de electricidad son instalados, de manera que ellos no toquen ninguna parte del aparato, la cuál pueda calentarse.
■ La tubería de gas no debería ser doblada o bloqueada por ningún objeto.
■ Compruebe las dimensiones del aparato al igual que las dimensiones del hueco a cortar en la unidad de cocina.
■ Los paneles sobre la superficie de trabajo, directamente cerca del aparato deberían ser fabricadas de material no inflamable. Ambos la superficie estratificada y el pegamento deberían ser resistentes, para prevenir el deterioro.
■ Enchufe el aparato y la llama.

Compruebe una llama limpia azul sin puntas amarillas

  • La tapa del quemador esta colocada correctamente.
  • El esparcidor de llama está colocado correctamente.
  • La llama vertical está alineada verticalmente con el manguito de unión.

■ Una prueba de funcionamiento completa debe ser realizada para una instalación más adecuada.

La manguera flexible debería ser instalada para que no entre en contacto con partes movibles de la unidad de alojamiento y no pase hacia cualquier espacio en el que se pueda ver afectada.

Infiniton GAS-CR2B - Advertencias - 1

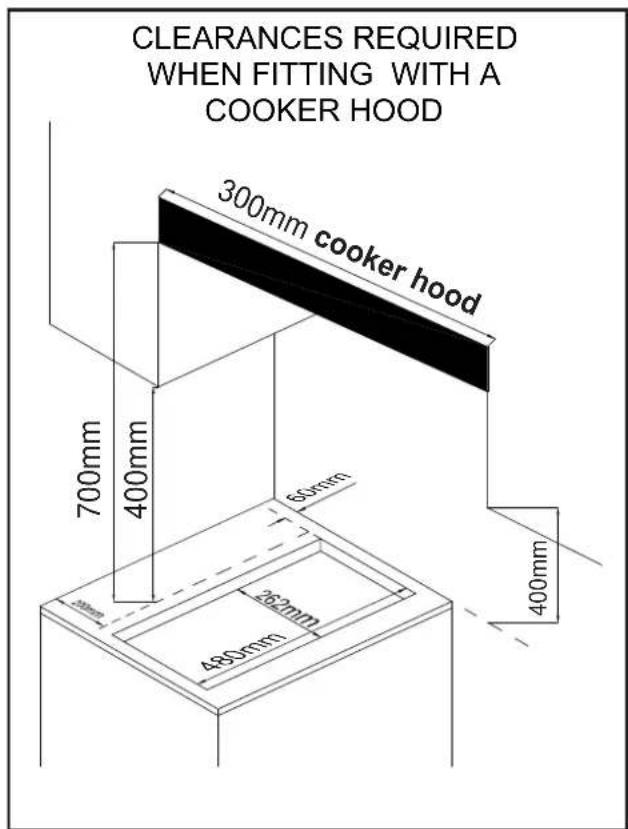

- Este aparato debe ser instalado dentro de una cocina, asegurando la mínima distancia permitida:

- Los bordes de la placa deberían tener un mínimo de distancia de 60mm de un lado o la parte trasera.

- 700mm entre el punto alto de la superficie de la placa(incluyendo los hornillos) y la parte inferior de cualquier superficie horizontal sobre la que se encuentra.

- 400mm entre la superficie de la placa, siempre y cuando que la parte inferior de la superficie horizontal esté en línea con el otro borde de la placa. Si la parte inferior es más baja que 400mm, entonces debería de haber al menos 50mm en horizontal hasta el borde de la placa.

Infiniton GAS-CR2B - Advertencias - 2

- El horno deberá tener ventilación forzada para instalar una placa sobre el mismo.

- Compruebe las dimensiones del horno en el manual de instalación.

Instalación del aparato

Por ejemplo:

Infiniton GAS-CR2B - Instalación del aparato - 1

  1. Quite el soporte de la sartén, la tapa del quemador, y el esparcidor de llama, y adecuadamente ponga el aparato al revés y colóquelo en el tapete acolchado. Tenga cuidado que el equipo de arranque y el equipo de supervisión de llama no sean afectados en esta operación.

  2. Adhiera la esponja al borde sobre el perímetro inferior del aparato.

  3. No deje huecos sin esponja de sellado a lo largo de todo el perímetro.

Esponja

El espesor de la esponja es 3mm El ancho de la esponja es 10mm

Infiniton GAS-CR2B - Instalación del aparato - 2

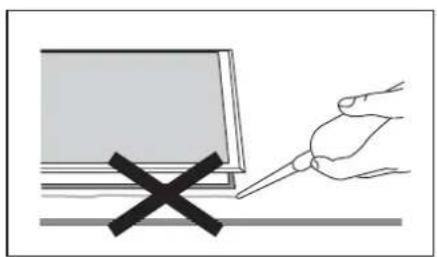

No use silicona para adherir el aparato al hueco

Esto dificultará mover el aparato en un futuro, particularmente si este necesita ser reparado.

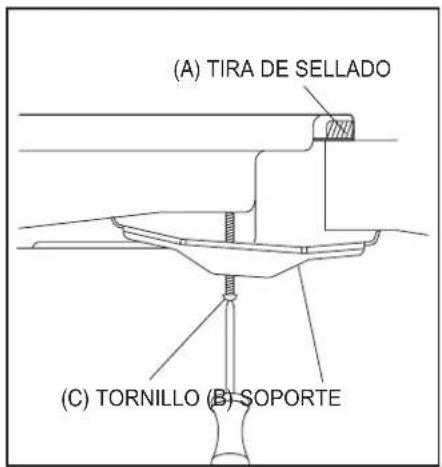

(A) TIRA DE SELLADO (C) TORNILLO (B) SOPORTE

  1. Coloque el soporte (B) alineándolo sobre los orificios del tornillo. Hay un conjunto de orificios de tornillos en cada esquina de la placa (H)
    Apriete ligeramente un tornillo (C) hacia el soporte (B), para que el soporte se una a la placa, así podrá ajustar la posición.
  2. Gire con cuidado la encimera hacia atrás y luego baje suavemente en el orificio de abertura que ha recortado.
  3. En la parte inferior de la placa, ajuste los soportes en la posición adecuada a la mesa de trabajo.
    Después apriete los tornillos (C) para asegurar que esté fijada en su posición.

Infiniton GAS-CR2B - Instalación del aparato - 4

- Este aparato debe ser instalado y conectado de acuerdo con las regulaciones concretas del país donde va a ser instalado.

Suministro de gas y guías de instalación
LPG > NG NG > LPG Colector de gas Junta G1/2"Acoplador Colector de gas Junta Ø11.5 Acoplador

Conforme a la ley todos los equipos de gas han de ser instalados por personas competentes de acuerdo con la legislación actual de seguridad en la instalación y las regulaciones de uso.

o Asegúrese de estar en concordancia con la ley, ya que es de su interés.

Tipo de gas y presiónEntrada de calor y tamaño del orificio (mm)
WokrápidoSemi-rápidoQuemador Quemador auxiliar
/3.3kW(240g)3.0kW(218g/h)1.75kW(127g/h)1.0kW(73g/h)
G30 29mbar0.90//0.50
G20 20mbar1.33//0.78

Conexión eléctrica

■ Este aparato debe estar conectado a tierra.
■ Este aparato está diseñado para ser conectado a una corriente eléctrica de 220-240V,50Hz-60Hz
■ El cable principal esta coloreado de acuerdo con el siguiente código;

  • Verde/amarillo = Tierra
  • Azul = Neutro
  • Marrón = Fase

Infiniton GAS-CR2B - Conexión eléctrica - 1

- El cable de color verde y amarillo debe ser conectado con la letra E o por el símbolo de tierra.

Infiniton GAS-CR2B - Conexión eléctrica - 2

■ Tome precauciones en las operaciones y ajustes cuando vaya a llevar a cabo la conversión de un gas a otro.
■ Este trabajo debe ser llevado a cabo por un técnico cualificado.
■Antes de comenzar, apague el gas y la corriente eléctrica del aparato.

Infiniton GAS-CR2B - Conexión eléctrica - 3

Cambie el inyector de los hornillos

Infiniton GAS-CR2B - Cambie el inyector de los hornillos - 1

Quite el soporte de la sartén, la tapa del quemador y el esparcidor de llama.

Desatornille el inyector usando un llave de tubo de 7mm y reemplazalo con el inyector estipulado para nueva corriente de gas.

Después de remplazar, se aconseja que aprete lo inyectores en el lugar

Inyector

Infiniton GAS-CR2B - Cambie el inyector de los hornillos - 2

A juste del nivel mínimo de la llama

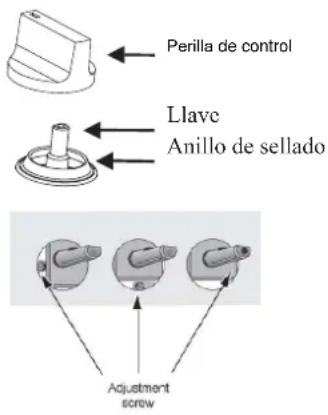

Perilla de control Llave Anillo de sellado Adjustment screw

Gire la perilla hasta el mínimo.

Quite la perilla de la llave y ajuste el pequeño tornillo en el centro del eje de la llave.

El ajuste correcto es obtenido cuando la llama tiene una longitud aproximada de 3-4mm

* Para gas butano/propano, el ajuste del tornillo debe estar correctamente apretado.

* Ponga la llave de nuevo en la perilla.

*Asegúrese que la llama no se apague rápidamente cuando bajes del máximo al mínimo.

Repita este proceso para cada una de las llaves de gas

Infiniton GAS-CR2B - A juste del nivel mínimo de la llama - 2

* No desmonte la llave, en el caso de un mal funcionamiento, cambie toda la llave.
* Antes de colocar los hornillos de nuevo en el plato superior, asegúrese que el inyector no está bloqueado.
* Un test de operaciones completo y un test para posibles derrames deben ser llevadas a cabo después de una conversión de gas.
* Después de completar la conversión, un técnico cualificado o instalador deberá de hacer una marca "V" en la categoría de gas para marcarlo con el ajuste de las características de la placa. Quite la nota previa "V".

  • Las reparaciones deben hacerlas técnicos con licencia. Una reparación inapropiada puede provocar peligro para usted y otros.
  • Sin embargo, algunos problemas más pequeños pueden ser resueltos de la siguiente manera:
Problema Posible causa Solucion
No enciendeNo hay llamaCompruebe la corriente de electricidad.
La tapa del quemador está mal ensamblada.Ensamble la tapa correctamente
La corriente de gas estás cerrada.Abra la corriente de gas completamente.
Mal encendidoLa corriente de gas no está correctamente abiertaAbra la corriente de gas correctamente
La tapa del quemador está mal ensamblada.Ensamble la tapa correctamente
El enchufe de arranque está contaminado con alguna sustancia extrañaLimpie la sustancia extraña con un paño seco
Los quemadores están mojados.Seque la tapa de los quemadores correctamente.
Los huecos en el esparcidor de llama están congestionados.Limpie el esparcidor de llama.
Produce ruido cuando se quema y se enciendeLa tapa del quemador está mal ensamblada.Ensamble la tapa correctamente
La llama se apaga durante el usoEl equipo de supervisión de la llama esta ensuciadoLimpie el equipo de supervisión de la llama
El producto que se estaba cocinando se ha derramado.Apague el hornillo. Espere un minuto y reinicie la zona.
Una fuerte corriente de aire ha apagado la llamaPor favor desactive la zona y compruebe que en el area de cocción no hay ventanas abiertas. Espere un minuto y reinicie la zona
Llama amarillaLos orificios en el esparcidor de llama están obstruidosClean the flame spreader.
Se usa diferente gas. Compruebe el gas que usa.
Llama inestableLa tapa del quemador está mal ensambladaEnsamble la tapa del quemador correctamente
Huele a gasFuga de gasPare de usar el producto y cierre la válvula. Abra la ventana para ventilar. Contacte con nuestro servicio técnico usando un móvil fuera

Infiniton GAS-CR2B - A juste del nivel mínimo de la llama - 3

■ Si el problema no se soluciona, contacte con su servicio técnico mas cercano

INFINITON

GAS HOB

Safety Warning

- Nunca use agentes de limpeza abrasivos.

benzene thinner

modelo:Placa superiorDimensiones (W*D*H)Dispositivo de encendidoConexión de gasSuministro eléctricoCaracterísticas del quemadorΣQn
GAS-CR2BVidro520*300*90Tipo de encendido continuoHilo G1/2220-240V, 50Hz-60Hz, 2WMini Wok (1), Auxiliar(1)4.3kW
GAS-IX02Aço inoxidável
Tipo de gas y presiónEntrada de calor y tamaño del orificio (mm)
WokrápidoSemi-rápidoQuemador Quemador auxiliar
/3.3kW(240g)3.0kW(218g/h)1.75kW(127g/h)1.0kW(73g/h)
G30 29mbar0.90//0.50
G20 20mbar1.33//0.78

Conexão elétrica

Se ha determinado que este producto cumple con la Directiva de Baja Tension (2014/35/EU), la Directiva de Compatibilidad Electromagnetica (2014/30/EU) y la Directiva RoHS (2011/65/EU).

C€

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo: info@infiniton.es

INFORMACIÓN SOBRE EL PRODUCTO

Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:

SERVICIO TÉCNICO

También puede ponerse en contacto con nuestro servicio técnico oficial:

tel.:(+34) 958 087 169

e-mail reparaciones: info@infiniton.es

www.infiniton.es

Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo info@infiniton.es

CECP

Infiniton GAS-CR2B - SERVICIO TÉCNICO - 2

Síguenos en nuestras redes sociales y accede a contenido exclusivo

Infiniton GAS-CR2B - SERVICIO TÉCNICO - 3

INFINITON

Copyright © 2019. Todos los derechos reservados

Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : Infiniton

Modelo : GAS-CR2B

Categoría : Sin categoría
