GAS43BXAL - Bandeja para hornear Infiniton - Manual de uso y guía de instrucciones gratis

Tipo de producto	Encimera de gas
Marca	Infiniton
Modelo	GAS43BXAL
Número de quemadores	4
Tipo de quemador	Gas
Encendido	Encendido electrónico automático
Característica de seguridad	Dispositivo de seguridad contra fallo de llama
Perillas de control	Montadas en la parte frontal
Dimensiones (An x Pr x Al)	590 x 520 x 50 mm (aprox.)
Dimensiones del recorte (An x Pr)	560 x 480 mm (aprox.)
Peso neto	6.5 kg (aprox.)
Tipo de gas	Gas natural (G20) / GLP (G30) convertible
Conexión de gas	Rosca macho BSP de 1/2 pulgada
Potencia por quemador (Gas natural)	3.0 kW (grande), 1.8 kW (mediano), 1.0 kW (pequeño)
Potencia por quemador (GLP)	2.8 kW (grande), 1.7 kW (mediano), 0.9 kW (pequeño)
Clasificación de eficiencia energética	Clase A (aprox.)
Soportes para sartenes	Hierro fundido, apto para lavavajillas
Garantía	2 años
Instalación	Integrada, requiere instalación profesional

Preguntas frecuentes - GAS43BXAL Infiniton

¿Qué tipo de gas puedo usar con la encimera de gas Infiniton GAS43BXAL?

La encimera se suministra para gas natural (G20) pero se puede convertir a GLP (G30) usando un kit de conversión (generalmente incluido). Consulte el manual para conocer los tamaños de inyector específicos.

¿Cómo limpio las tapas de los quemadores y los soportes para sartenes?

Retire las tapas de los quemadores y los soportes para sartenes después de que se hayan enfriado. Lávelos con agua tibia y jabón o en el lavavajillas. Séquelos completamente antes de volver a colocarlos. No use limpiadores abrasivos.

¿Por qué la encimera chispea continuamente después de encender?

Esto puede ocurrir si el quemador no está completamente asentado o si el anillo de encendido está mojado. Asegúrese de que todas las piezas estén secas y correctamente posicionadas. Si el problema persiste, verifique si hay residuos o contacte al servicio de atención al cliente.

¿Puedo instalar la encimera de gas yo mismo?

No, la instalación debe ser realizada por un técnico de gas calificado según las normativas locales. Una instalación incorrecta puede causar fugas de gas y riesgos de seguridad.

¿Cuál es el tamaño del recorte necesario para la instalación?

Las dimensiones de recorte recomendadas para el GAS43BXAL son aproximadamente 560 x 480 mm (ancho x fondo). Siempre mida la unidad o consulte el manual para conocer las dimensiones exactas.

¿Cómo ajusto la altura de la llama?

La altura de la llama se controla con la perilla. Gire la perilla a la configuración deseada entre las posiciones mínima y máxima. Para cocinar a fuego lento, gire a la configuración de llama baja.

¿Qué hace el dispositivo de seguridad contra fallo de llama?

Si la llama se apaga accidentalmente, el dispositivo de seguridad corta automáticamente el suministro de gas para evitar fugas. Esta es una característica de seguridad estándar en las encimeras de gas modernas.

¿Puedo usar woks o sartenes de gran tamaño en la encimera?

Sí, la encimera está diseñada para acomodar sartenes grandes. Sin embargo, asegúrese de que la sartén no sobresalga más de 2 cm del borde del quemador por seguridad. Use los soportes para sartenes provistos para mayor estabilidad.

¿Cómo convierto la encimera de gas natural a GLP?

La conversión requiere reemplazar los inyectores y ajustar los tornillos de derivación. El kit de conversión generalmente se suministra con la encimera. Siga los pasos del manual o contrate a un profesional.

¿Qué debo hacer si huelo a gas?

Apague inmediatamente el suministro de gas, no use ningún interruptor eléctrico, abra las ventanas para ventilar y llame a su proveedor de gas o a los servicios de emergencia. No use la encimera hasta que haya sido revisada.

MANUAL DE USUARIO GAS43BXAL Infiniton

Antes de utilizar su nuevo producto Infiniton, lea atentamente este manual de usuario, a fin de aprender a usar de manera segura y eficiente las funciones que le ofrece este dispositivo.

Gracias por elegir nuestra cocina de gas.

Para usar este aparato correctamente y prevenir riesgos de incendio, lea estas instrucciones antes de usar el aparato.

Guarde estas instrucciones en un lugar, donde las pueda encontrar fácilmente.

Si no está seguro de cualquier información que contenga este manual de instrucciones, por favor contacte con nuestro centro de atención al cliente.

El fabricante no se hace responsable de cualquier daño en personas, causadas por una incorrecta instalación o uso de este aparato.

El aparato tiene la certificación de uso de los países que están marcados en el aparato.

El fabricante reserva el derecho de hacer cualquier modificación que pueda ser considerada importante, sin poner en peligro las principales características funcionales y de seguridad de los propios productos.

El aparato está destinado para a un ambiente doméstico y no comercial.

Advertencias de seguridad

Instrucciones de seguridad .....3

Instalación......4

Seguridad infantil....5

Funcionamiento ......6

Mantenimiento y limpieza......8

Información ambiental......8

Instrucciones para uso y mantenimiento

Descripción del aparato......9

Cómo usar el aparato......10

Seguridad y consejos para

ahorrar energía....11

Mantenimiento y limpieza .....12

Instrucciones técnicas

Instrucciones de funcionamiento...14

Posición....14

Instalación del aparato....15

Especificación de gas......17

Conversión de gas......18

Solución de problemas......19

■ Por favor, tómese el tiempo para leer este Manual de Instrucciones antes de instalar o usar el electrodoméstico.
Este electrodoméstico puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han recibido supervisión o instrucción sobre el uso del electrodoméstico de manera segura y comprenden los riesgos involucrados. Los niños no deben jugar con el electrodoméstico. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
Si el cable de suministro está dañado, debe ser reemplazado por el fabricante, su agente de servicio o personas igualmente calificadas para evitar un peligro.
Este folleto de instrucciones debe mantenerse con el electrodoméstico para cualquier referencia futura. Si el electrodoméstico se vende o se transfiere a otra persona, asegúrese de que el folleto se entregue al nuevo usuario.
■ El fabricante declina cualquier responsabilidad en caso de que no se observen estas medidas de seguridad.
Las siguientes marcas se han hecho para entender fácilmente para que pueda prevenir cualquier accidente causado por un mal uso de antemano y usar el electrodoméstico con más comodidad.
■ Lea detenidamente los siguientes contenidos y asegúrese de comprenderlos.
Si el símbolo del país no aparece en el electrodoméstico, es necesario consultar las instrucciones de instalación que deben proporcionar las instrucciones necesarias sobre la modificación del electrodoméstico a las condiciones de uso del país.
■ El cable de alimentación de este producto viene con un enchufe, no se requiere cableado adicional.
■ Este electrodoméstico es de tipo clase 3, según la regulación EN 30-1-1 para aparatos de gas: electrodoméstico empotrado.
El fabricante está exento de toda responsabilidad si no se cumplen los requisitos de este manual. Todas las operaciones relacionadas con la instalación, regulación y conversión a otros tipos de gas deben ser realizadas por un ingeniero de instalación autorizado, respetando todas las regulaciones, normas y especificaciones de los proveedores locales de gas y electricidad aplicables.
Se recomienda que se ponga en contacto con el Servicio de Asistencia Técnica para la conversión a otro tipo de gas. Antes de comenzar, apague la electricidad y el suministro de gas del electrodoméstico.
Este electrodoméstico ha sido diseñado solo para uso doméstico, no para uso comercial o profesional. La garantía solo será válida si el electrodoméstico se utiliza para el propósito para el que fue diseñado.
■ Antes de la instalación, verifique que las condiciones de distribución locales (tipo de gas y presión) y el ajuste del electrodoméstico sean compatibles. Las condiciones de ajuste del electrodoméstico están escritas en la etiqueta o la placa de especificaciones.
■ Este electrodoméstico solo se puede instalar en un lugar bien ventilado de acuerdo con las regulaciones existentes y las especificaciones de ventilación. El electrodoméstico no debe estar conectado a un dispositivo de eliminación de productos de combustión.
El cable de suministro debe estar sujeto a la unidad para evitar que toque partes calientes del horno o la placa. Los electrodomésticos con suministro eléctrico deben estar conectados a tierra. No manipule el interior del electrodoméstico. Si es necesario, llame a nuestro Servicio de Asistencia Técnica.
Este electrodoméstico es de tipo clase 3, según la regulación EN 30-1-1 para aparatos de gas: electrodoméstico empotrado. Las unidades junto al electrodoméstico deben estar hechas de materiales no inflamables. La cubierta laminada y el pegamento para adherirla deben ser resistentes al calor.
Este electrodoméstico no se puede instalar sobre neveras, lavadoras, lavavajillas o similares. Un horno debe tener ventilación forzada para instalar una placa encima de él. Verifique las dimensiones del horno en el manual de instalación.
Este electrodoméstico debe ser instalado de acuerdo con las regulaciones vigentes y solo utilizado en un espacio bien ventilado. Lea las instrucciones antes de instalar o usar este electrodoméstico.

Peligro/Advertencia	No cumplir esta nota puede provocar lesiones graves o muerte.
Precaución	No cumplir esta nota puede provocar lesiones graves o muerte.

■ Los siguientes logotipos significan lo siguiente:

Precaución

Prohibido hacer fuego

Sin acceso

Advertencia

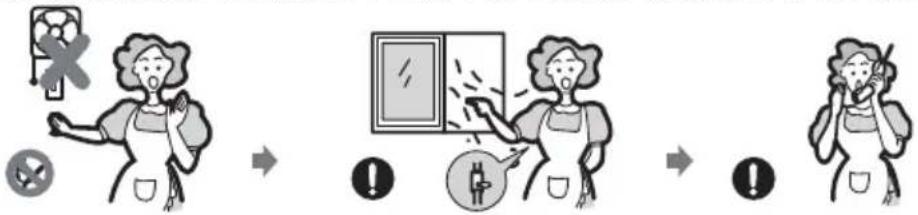

■ Si hay una fuga de gas, tome las siguientes pautas:

• No encienda la luz.
• No apague ni enchufe ningún aparato eléctrico y no toque ninguna toma de corriente.
• No use teléfono.
  Deje de usar el producto y cierre la válvula media.
  2Abra la ventana para ventilar.
  3Póngase en contacto con nuestro centro de servicio mediante el uso de otro teléfono

■ Este aparato debe ser instalado de acuerdo con las reglas y ubicado en un ambiente con ventilación.

■ Cuando el aparato está instalado en caravanas, éste no debería ser usado para calentar el ambiente.

■ Antes de la instalación, asegúrese de que el gas y el suministro eléctrico cumplen con el tipo especificado en la placa de características

■ La tubería de gas y el cable de corriente debe estar instalado de tal manera que no toque ninguna parte del aparato.

■ Este electrodoméstico debe ser instalado por un técnico o instalador cualificado.
■ Las condiciones de ajuste para este electrodoméstico se indican en la etiqueta o placa de datos.
■ Retire todo el embalaje antes de usar el electrodoméstico.
■ Después de desembalar el electrodoméstico, asegúrese de que el producto no esté dañado y que el cable de conexión esté en perfectas condiciones. De lo contrario, póngase en contacto con el distribuidor antes de instalar el electrodoméstico.
■ El mobiliario adyacente y todos los materiales utilizados en la instalación deben ser capaces de soportar una temperatura mínima de 85°C por encima de la temperatura ambiente de la habitación en la que se encuentra, mientras se está utilizando.
■ En caso de que las llamas del quemador se apaguen accidentalmente, apague el control del quemador y no intente encender el quemador durante al menos un minuto.
■ PRECAUCIÓN: El uso de un aparato de cocina a gas produce calor, humedad y productos de combustión en la habitación en la que está instalado. Asegúrese de que la cocina esté bien ventilada, especialmente cuando se está utilizando el electrodoméstico.
■ El uso prolongado e intensivo del electrodoméstico puede requerir ventilación adicional, por ejemplo, aumentar la ventilación mecánica donde esté presente, ventilación adicional para eliminar de forma segura los productos de combustión hacia el exterior (aire externo) y proporcionar cambios de aire en la habitación con ventilación adicional. Consulte a un profesional antes de instalar la ventilación adicional.
■ PRECAUCIÓN: Este electrodoméstico es solo para fines de cocina. No debe ser utilizado para otros fines, como la calefacción de la habitación.
PRECAUCIÓN: Las partes accesibles pueden estar calientes cuando se usa la parrilla y/o el horno. Mantenga alejados a los niños pequeños.
■ PRECAUCIÓN: En caso de que se rompa la superficie de vidrio: - apague inmediatamente todos los quemadores y cualquier elemento de calefac ción eléctrica e aíslé el electrodoméstico de la fuente de alimentación, - no toque la superficie del electrodoméstico, - no utilice el electrodoméstico.
- Cuando se puedan utilizar protectores de encimera, las instrucciones de uso y mantenimiento deben advertir que solo se utilicen protectores de encimera diseñados por el fabricante del electrodoméstico de cocina o declarados por el fabricante del electrodoméstico como adecuados o protectores de encimera incorporados en el electrodoméstico.
■ Las instrucciones de uso deben indicar que el uso de protectores de encimera inapropiados puede causar accidentes.

Advertencia

No permita que los niños jueguen cerca o con este aparato.

Peligro

• Este aparato está diseñado para ser utilizado por adultos.
• Los niños también pueden hacerse daño tocando las sartenes o las ollas de la cocina.
• Este aparato no debe ser utilizado por personas con falta de experiencia, y/o falta de capacidades sin supervision.

Advertencia

■ La cocina tan solo tiene un uso culinario doméstico.

■ No altere este aparato. El panel del hornillo no está diseñado para operar desde un temporizador externo o sistema de control remoto.

■ El uso de la cocina de gas genera calor y humedad en la habitación donde se haya instalado. Asegúrese que la cocina está bien ventilada: guarde ventilación natural o instale un aparato de ventilación mecánica (campana extractora).

■ No use este aparato si está en contacto con agua. No ponga en funcionamiento el aparato con las manos húmedas.

■ La superficie de cocción comienza a calentarse cuando el aparato está en uso. Tome todas las precauciones

■ No use prendas grandes, toallas o similares que puedan prender.

■ Nunca deje el aparato desatendido mientras esté cocinando.

■ Las sartenes con base inestable o irregular no deberían colocarse sobre la cocina, ya que si se vuelcan o derraman puede producirse un accidente.

■ No utilice materiales inflamables para limpiar el aparato.

■ A los alimentos perecederos, los objetos de plástico y los aerosoles les afecta el calor, por lo que no deben colocarse ni encima

ni debajo de la unidad de cocina.

■ No eche spray por los alrededores del aparato cuando esté en funcionamiento.

■ Asegúrese que los mandos están cerrados cuando no se utilicen.

- La cocina tan solo tiene uso culinario doméstico. No se ha diseñado con fines comercia les ni industriales.

■ Si utiliza la cocina durante un tiempo prolongado, consiga más ventilación abriendo una ventana o subiendo el nivel de velocidad del extractor.

■ Use guantes para coger cualquier sartén o utensilio de cocina ya que estarán calientes.

No deje cerca de la cocina en funcionamiento objetos con sensibilidad a prender.

No deje las agarraderas o los guantes mojados o húmedos, por que esto puede causar la transferencia de calor al material rápidamente y el riesgo de prender tu mismo.

■ Utilice solamente los quemadores después de colocar sartenes y ollas. No caliente ninguna sartén ni olla sin nada en el interior.

■ No utilice platos de plástico ni de aluminio en la cocina.

- Cuando utilice otros aparatos eléctricos, asegúrese de que los cables no entran en contacto con las superficies calientes del electrodoméstico.

No utilice un paño de cocina en lugar de un agarrador para las ollas. Objetos tales como, ropa pueden prender fuego muy rápidamente.

- Cuando utilice utensilios de cocina de cristal, asegúrese que son específicos para cocinar. Si la superficie está fabricada con cristal endeble, apague el aparato para evitar errores eléctricos.

■ Apague siempre el control de los quemadores antes de quitar el utensilio de cocina en cuestión.

Vigile cuidadosamente los alimentos que son fritos con altos niveles de temperatura Siempre caliente el aceite lentamente y observe mientras se calienta. Los alimentos para freír deben estar lo más secos posible.

Los alimentos congelados o la humedad en los alimentos frescos pueden provocar que la grasa caliente salpique por fuera de los lados de la olla.

Nunca intente mover una sartén con grasa caliente, espere a que se enfríe.

Advertencia

■ Nunca utilice agentes de limpieza abrasivos.

■ Este aparato debería ser reparado por personales cualificados o servicios técnicos.

■ Antes de realizar cualquier tarea de mantenimiento o limpieza, debe desconectar la cocina a la red eléctrica.

■ No debería usar vapor o cualquier otra elemento de limpieza con altas presiones para limpiar el aparato.

Información medioambiental

■ Tras la instalación, por favor elimine los envases de forma ecológica y segura.
■ Al eliminar un electrodoméstico antiguo, inutilícelo cortando el cable.

El desecho correcto de este producto Residuos eléctricos y equipos electrónicos.

Este símbolo que se encuentra sobre el producto o su envase indica que este producto no debe tratarse como residuo doméstico. En su lugar, deberá llevarlo al punto de recogida correspondiente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían producirse por una manipulación inadecuada de los residuos de este producto. Si desea obtener información más detallada acerca del reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio de eliminación de residuos domésticos de su zona o la tienda en la que la compró el producto.

Descripción del aparato

Modelo	Placa superior	Dimensiones (W*D*H)	Dispositivo de encendido	Conexión de gas	Suministro eléctrico	Características del quemador	Σ Qn
GAS4BNAI	Acero inoxidable	600*510*95	Encendido manual	G1/2 thread	/	Rápido(1), Semi-rápido(2), Auxiliar(1)	7.5kW
GAS43BXAL	Acero inoxidable	580*435*95				Rápido(1), Semi-rápido(3)	8.55kW

Soporte (4) Esponja (4) Tornillo (4)

Inyector (4)

Manual de instrucciones (1)Curva de

Los siguientes símbolos aparecerán en el panel de control, cerca de cada mando de control

- Circulo negro: gas apagado

Llama larga: máximo ajuste

Llama pequeña: mínimo ajuste

• El ajuste mínimo es el que se encuentra al final al contrario de las agujas del reloj.
• Todas las posiciones de operación deben ser seleccionadas entre la posición máxima y la posición mínima.
• El símbolo en el panel de control, cerca de la ruleta de control indicará la operación del hornillo en cuestión.

Encendido automático con dispositivo de seguridad de fallo de llama

El aparato está equipado con un dispositivo de seguridad de fallo en cada quemador, el cuál está diseñado para detener los escapes de gas.

Para encender un quemador:

• Presione el botón de control del quemador que desee encender y gírelo a la izquierda hasta la posición máxima.
• Encendido del quemador

1> Escoja el botón del quemador que desee encender.
2> El encendido puede ser manual o eléctrico.

Encendido manual (solo en algunos modelos, consulte la descripción del aparato):

Aplique la llama a la salida de aire, gire el botón del quemador que desee encender a la posición máxima, hasta que el quemador prenda.

Encendido eléctrico (solo en algunos modelos, consulte la descripción del aparato):

Presione el botón de encendido y, al mismo tiempo, gire el botón a la izquierda hasta que el quemador prenda.

Si mantiene el botón de control presionado, se activará el encendido automático del quemador.

• Debe mantener presionado el botón de control durante 15 segundos después de que la llama haya prendido en el quemador. Si el quemador no prende, deje de utilizar el aparato y abra la puerta del compartimento y/o espere 1 minuto, como mínimo, antes de intentar encender de nuevo el quemador.
• Después de este intervalo de 15 segundos, para regular la llama debe seguir girando a la izquierda el botón de control, hasta que la llama tenga un nivel adecuado. La posición de funcionamiento DEBE estar entre la máxima y la mínima.
• Para apagar el quemador, gire completamente el botón de control a la derecha, a la posición de gas cerrado.
• En caso de fallo de corriente, los quemadores pueden encenderse, con cuidado, con una cerilla.

Seguridad y consejos para ahorrar energía

- El diámetro de la parte trasera de la cacerola debería corresponder con la tabla siguiente para el buen funcionamiento del hornillo.

QUEMADORES	CACEROLAS
	min.	max.
Triple-Corona	200mm	220mm
Rapido	200mm	220mm
Semi Rapido	160mm	180mm
Auxiliar	120mm	160mm

■ No utilice utensilios de cocina que sobrepasen los bordes del hornillo.

NO SI
	No use utensilios de cocina con diámetro pequeño en hornillos grandes.Las llamas nunca deberían pasar los lados del utensilio en cuestión.	Use siempre utensilios que sean adecuados para cada hornillo, para evitar fugas de gas.
	Evite cocinar sin una tapa o con la tapa colocada a la mitad.	Coloque una tapa en el utensilio.
	No use una cacerola con la parte trasera convexa o concava.	Utilice solamente cacerolas, sartenes con la parte trasera gruesa.
	No coloque los utensilios de cocina desplazados del centro del hornillo.	Siempre coloque los utensilios en el centro del hornillo, nunca en el lado.
	No utilice utensilios de cocina grandes en los hornillos cerca de los controles, los cuales cuando coloca en la mitad del hornillo puede rozar los controles o cerrarlos y con ello incrementar la temperatura y puede causar daños.
	Nunca coloque los utensilios directamente en la parte superior del quemador.	Coloque los utensilios de cocina en la parte superior del trípode.
	No coloque ningun elemento entre los soportes de las sártenes porque puede provocar serios daños en el producto.
	No utilice utensilios que pesen demasiado para evitar daños en la superficie de cocción.	Sostenga el mango de la olla con cuidado cuando ésta esté en el hornillo.

■ No utilice sartenes de hierro fundido, ollas de barro o loza, sartenes de parrilla, planchas de parrilla o tostadoras, la acumulación de calor resultante puede dañar el aparato.
■ No toque la placa superior ni el trébede mientras estén en uso durante un cierto tiempo después de su utilización.
■ En cuanto un líquido empiece a hervir, baje la llama para que apenas mantenga el líquido a fuego lento.
Las grasas y el aceite al calentarse pueden liberar vapores inflamables.

- Mantenga las llamas u objetos calientes alejados de las grasas y aceites cuando cocine con ellos.

■ Dado que los vapores que desprende el aceite muy caliente pueden provocar combustiones espontáneas, vigile sus alimentos durante la cocción.

■ La limpieza solo se puede llevar a cabo cuando el aparato esté completamente frío.
■ El aparato debe ser desconectado de la corriente, antes de comenzar la limpieza.
■ Limpie el aparato regularmente, preferiblemente después de cada uso.
■ Los limpiadores abrasivos o los objetos afilados causarán daños en la superficie del aparato. Usted debería limpiar usando agua y y un poco de líquido.

UTILIZABLE NO UTILIZABLE

Ropa suave[A6X9S] Detergente neutro

Cepillo de Nylon Aceite comestible Abrasivos Disolvente

Soporte para sartenes, mandos de control

■ Quite el soporte de la sartén.
■ Limpielo con un paño húmedo.
■ Sequelo todo con un paño seco y suave.

Placa superior

■ Limpie la placa superior usando un paño suave bien escurrido.
■ Seque la placa superior completamente después de la limpieza.
■ Quite la comida salada o los líquidos de los hornillos tan pronto como sea posible para evitar el riesgo de corrosión.
■ Las partes de acero inoxidable de el aparato pueden descolorarse. Esto es normal por las altas temperaturas. Cada vez que el aparato esté en uso estas partes deberían ser limpiadas con un producto adecuado para el acero inoxidable.

HORNILLOS

■ Las tapas y los cálices de los quemadores pueden retirarse para su limpieza.
■ Lave las tapas y los cálices de los quemadores con agua caliente jabonosa y retire las marcas con una pasta limpiadora suave.
■ En caso de que cueste eliminar las marcas, puede utilizar, llevando cuidado, un estropajo de níquel bien impregnado en jabón.
■ Tras la limpieza, asegúrese de secar con un paño suave.

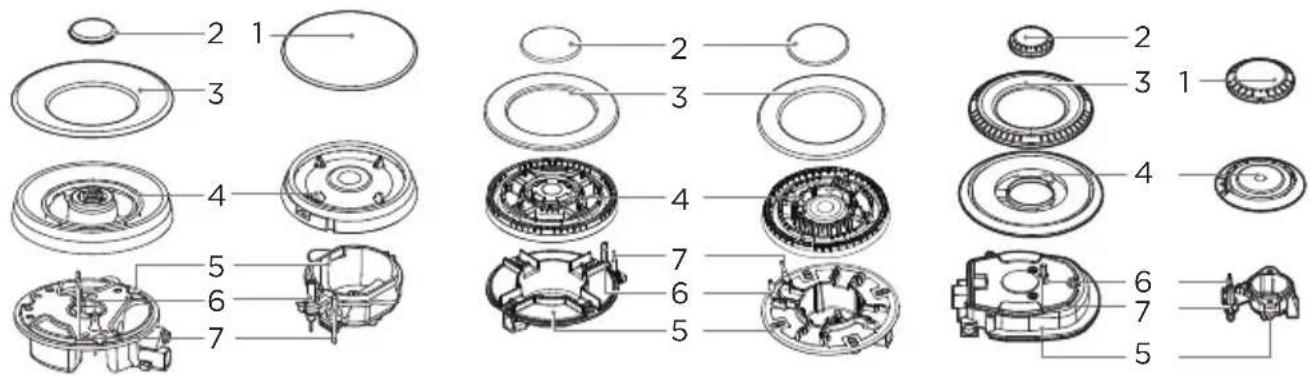

■ Reensamble el hornillo auxiliar, semi-rápido, rapido y el hornillo triple corona como sigue:

1. Coloque el esparcidor de llama (4) en el quemador de cubeta (5), para que el equipo de arranque y el equipo de supervisión de llama se expandan hacia sus respectivos agujeros. El esparcidor de llama debería hacer el click correctamente.
2. Posicione la tapa del quemador (1,2,3) sobre el esparcidor de llama (4), para que encajen en sus respectivos huecos.

■ Coloque las partes en el orden correcto después de limpiarlo

• No mueva ni la tapa ni la parte trasera.
• Los fogones deben de encajar exactamente en el hueco.

Advertencia

■ No altere este aparato.
■ Este aparato debería ser instalado por personal autorizado o un instalador.
■ Antes de comenzar la instalación, asegúrese que las condiciones de distribución locales (gas natural y presión de gas) y el ajuste de el aparato son compatibles.
Este aparato no está conectado a un dispositivo de evacuación de productos de combustión. Se instalará y conectará de acuerdo con la normativa de instalación vigente. Se prestará especial atención a los requisitos pertinentes en materia de ventilación.
Las condiciones de ajuste para este aparato están colocadas en la etiqueta del producto.
Este aparato no se debe conectar a un equipo de evacuación de productos de combustión. Este debería ser conectado de acuerdo con las regulaciones de la instalación de corriente.
■ Antes de la instalación, apague el gas y la corriente eléctrica para el aparato.
Todos los aparatos que contengan cualquier componente eléctrico deben tener toma a tierra.
Asegúrese que el gas y el cable de electricidad son instalados, de manera que ellos no toquen ninguna parte del aparato, la cuál pueda calentarse.
La tubería de gas no debería ser doblada o bloqueada por ningún objeto.
■ Compruebe las dimensiones del aparato al igual que las dimensiones del hueco a cortar en la unidad de cocina.
Los paneles sobre la superficie de trabajo, directamente cerca del aparato deberían ser fabricadas de material no inflamable. Ambos la superficie estratificada y el pegamento deberían ser resistentes, para prevenir el deterioro.

Enchufe el aparato y la llama.

■ Compruebe una llama limpia azul sin puntas amarillas

• La tapa del quemador esta colocada correctamente.
• El esparcidor de llama está colocado correctamente.
• La llama vertical está alineada verticalmente con el manguito de unión.

Una prueba de funcionamiento completa debe ser realizada para una instalación más adecuada.
La manguera flexible debería ser instalada para que no entre en contacto con partes movibles de la unidad de alojamiento y no pase hacia cualquier espacio en el que se pueda ver afectada.

Posición

■ Este aparato debe ser instalado dentro de una cocina, asegurando la mínima distancia permitida:

• Los bordes de la placa deberían tener un mínimo de distancia de 60mm de un lado o la parte trasera.
• 700mm entre el punto alto de la superficie de la placa(incluyendo los hornillos) y la parte inferior de cualquier superficie horizontal sobre la que se encuentra.
• 400mm entre la superficie de la placa, siempre y cuando que la parte inferior de la superficie horizontal esté en línea con el otro borde de la placa. Si la parte inferior es más baja que 400mm, entonces debería de haber al menos 50mm en horizontal hasta el borde de la placa.

• El horno deberá tener ventilación forzada para instalar una placa sobre el mismo.
• Compruebe las dimensiones del horno en el manual de instalación.

Instalación del aparato

1. Quite el soporte de la sartén, la tapa del quemador, y el esparcidor de llama, y adecuadamente ponga el aparato al revés y colóquelo en el tapete acolchado.
   Tenga cuidado que el equipo de arranque y el equipo de supervisión de llama no sean afectados en esta operación.
2. Adhiera la esponja al borde sobre el perímetro inferior del aparato.

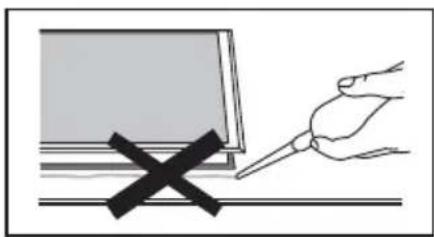

3. No deje huecos sin esponja de sellado a lo largo de todo el perímetro.

No use silicona para adherir el aparato al hueco

Esto dificultará mover el aparato en un futuro, particularmente si este necesita ser reparado.

1. Coloque el soporte (B) alineándolo sobre los orificios del tornillo. Hay un conjunto de orificios de tornillos en cada esquina de la placa (H).
   Apriete ligeramente un tornillo (C) hacia el soporte (B), para que el soporte se una a la placa, así podrá ajustar la posición.
2. Gire con cuidado la encimera hacia atrás y luego baja suavemente en el orificio de abertura que ha recortado.
   3.En la parte inferior de la placa, ajuste los soportes en la posición adecuada a la mesa de trabajo.
   Después apriete los tornillos (C) para asegurar que esté fijada en su posición.

■ Este aparato debe instalarse y conectarse de acuerdo con las normas de instalación vigentes en el país en el que se va a utilizar el aparato.
Este aparato se suministra para funcionar con GLP y gas natural. La conversión para su uso con GLP y gases naturales solo debe ser realizada por una persona calificada.

Suministro de gas y guías de instalación

Instalación de electrodomésticos Nota: Use guantes protectores para adaptarse a la encimera.

¡Precaución!

Si es necesario ajustar o instalar el codo, se permite solo una llave de torsión con 9±1N.m, y trabajar en la tuerca negra del colector en lugar de en el codo.

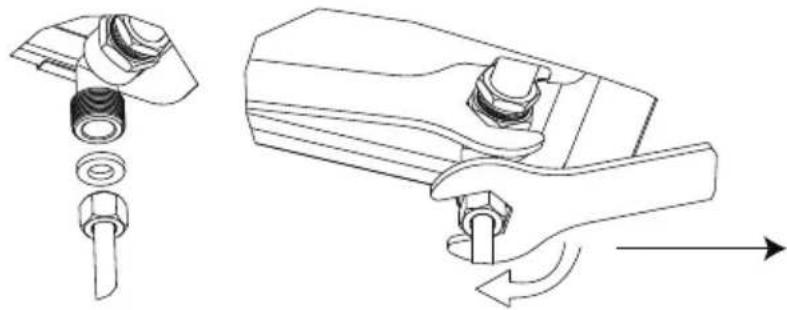

(1) Ajuste de la dirección del codo

Después de aflojar el codo, ajuste la interfaz del codo en la dirección requerida según sea necesario y mantenga la cabeza hexagonal del codo inmóvil con una llave. Utilice una llave dinamométrica de 9±1 N.m para apretar el perno negro del conjunto del tubo de entrada de gas. Asegúrese de que el par de torsión de la llave esté dentro del rango requerido para evitar la rotura del codo o daños causados por una fuerza excesiva.

Después de apretar la instalación, verifique si las piezas están en buenas condiciones y pruebe la hermeticidad para garantizar la estanqueidad de la instalación. El instalador es responsable de los resultados del proceso.

(2) Instalación de la encimera de gas

¡Este aparato debe ser instalado por un ingeniero de seguridad de gas registrado!

No use demasiada fuerza al apretar; De lo contrario, provocará la fractura del codo o la deformación y fuga del anillo de goma.

Tenga en cuenta que se debe utilizar la llave dinamométrica para apretar con un par de 10 N.m. El par máximo no puede exceder los 20N.m.

Conexión gas

La conexión de gas debe estar ubicada en una posición en la que se pueda acceder a la llave de paso. El extremo del punto de conexión de entrada de la placa de gas tiene una rosca de 1/2" que permite:

■ Una conexión fija
■ Conexión mediante tubo flexible

El sello hermético suministrado debe insertarse entre la salida del colector y el suministro de gas.

Debe evitar que el tubo entre en contacto con las partes móviles del mueble de cocina (por ejemplo, un cajón) y evitar el acceso a los espacios que puedan quedar obstruidos.

¡Peligro de fugas!

Si se manipula alguna conexión, revisar el sello.

El fabricante no se hace responsable de las fugas de las conexiones después de su manipulación.

Especificación de gas

Modelo	Tipo de gas y presión	Entrada de calor y tamaño del orificio (mm)
		Wok	Quemador rápido	Semi-rápido	Quemador auxiliar
		3.3kW(240g/h)	3.0kW(218g/h) 1.7	5kW(127g/h) 1.0kW(73g/h)
	G20 20mbar	3.3kW(240g/h)	9.0kW(218g/h) 1.7	5kW(127g/h) 1.0kW(73g/h)	0.78
GAS4BNAI	G30 20mbar	/ 0.87 0.66			0.50
GAS4BNAI	G30 29mbar	/ 0.87 0.66			0.50
	G20 20mbar	1.28	/ 1.00		0.78
GAS43BXAL
GAS43BXAL	G30 20mbar	0.93	1.28 1.00/0.66		0.78
	G30 29mbar		0.93 0.66		0.50

■ Tome precauciones en las operaciones y ajustes cuando vaya a llevar a cabo la conversión de un gas a otro.
■ Este trabajo debe ser llevado a cabo por un técnico cualificado.
■ Antes de comenzar, apague el gas y la corriente eléctrica del aparato.

Cambie el inyector de los hornillos

Quite el soporte de la sartén, la tapa del quemador y el esparcidor de llama.

Desatornille el inyector usando un llave de tubo de 7mm y reemplazalo con el inyector estipulado para nueva corriente de gas.

Después de remplazar, se aconseja que aprete lo inyectores en el lugar.

Ajuste del nivel mínimo de la llama

Gire la perilla hasta el mínimo.

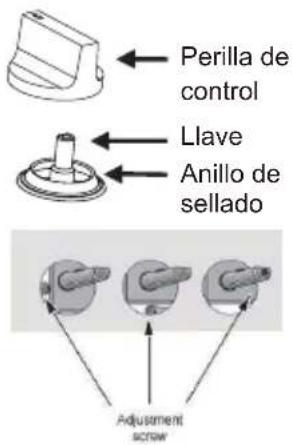

Quite la perilla de la llave y ajuste el pequeño tornillo en el centro del eje de la llave.

El ajuste correcto es obtenido cuando la llama tiene una longitud aproximada de 3-4mm.

* Para gas butano/propano, el ajuste del tornillo debe esta correctamente apretado.
* Ponga la llave de nuevo en la perilla.
* Asegúrese que la llama no se apague rápidamente cuando bajes del máximo al mínimo.

Repita este proceso para cada una de las llaves de gas.

* No desmonte la llave, en el caso de un mal funcionamiento, cambie toda la llave.
* Antes de colocar los hornillos de nuevo en el plato superior, asegúrese que el inyector no está bloqueado.
* Un test de operaciones completo y un test para posibles derrames deben ser llevadas a cabo después de una conversión de gas.
* Después de completar la conversión, un técnico cualificado o instalador deberá de hacer una marca "V" en la categoría de gas para marcarlo con el ajuste de las características de la placa. Quite la nota previa "V".

• Las reparaciones deben hacerlas técnicos con licencia. Una reparación inapropiada puede provocar peligro para usted y otros.
• Sin embargo, algunos problemas más pequeños pueden ser resueltos de la siguiente manera:

Problema	Posible causa	Solucion
No enciende	No hay llama. Compruebe la corriente de electricidad.
	La tapa del quemador está mal ensamblada.	Ensamble la tapa correctamente.
	La corriente de gas estás cerrada.	Abra la corriente de gas completamente.
Mal encendido	La corriente de gas no está correctamente abierta.	Abra la corriente de gas correctamente.
	La tapa del quemador está mal ensamblada.	Ensamble la tapa correctamente.
	El enchufe de arranque está contaminado con alguna sustancia extraña.	Limpie la sustancia extraña con un paño seco.
	Los quemadores están mojados.	Seque la tapa de los quemadores correctamente.
	Los huecos en el esparcidor de llama están congestionados.	Limpie el esparcidor de llama.
Produce ruido cuando se quema y se enciende	La tapa del quemador está mal ensamblada.	Ensamble la tapa correctamente.
La llama se apaga durante el uso	El equipo de supervisión de la llama esta ensuciado.	Limpie el equipo de supervisión de la llama.
	El producto que se estaba cocinando se ha derramado.	Apague el hornillo. Espere un minuto y reinicie la zona.
	Una fuerte corriente de aire ha apagado la llama.	Por favor desactive la zona y compruebe que en el area de cocción no hay ventanas abiertas. Espere un minuto y reinicie la zona.
Llama amarilla	Los orificios en el esparcidor de llama están obstruidos.	Clean the flame spreader.
	Se usa diferente gas.	Compruebe el gas que usa.
Llama inestable	La tapa del quemador está mal ensamblada.	Ensamble la tapa del quemador correctamente.
Huele a gas	Fuga de gas.	Pare de usar el producto y cierre la válvula. Abra la ventana para ventilar. Contacte con nuestro servicio técnico usando un móvil fuera.

■ Si el problema no se soluciona, contacte con su servicio técnico mas cercano

INFINITON

PLACA DE GAS

Antes de utilizar su nuevo producto Infiniton, lea atentamente este manual de usuario, a fin de aprender a usar de manera segura y eficiente las funciones que le ofrece este dispositivo.

Antes de utilizar su nuevo producto Infiniton, lea atentamente este manual de usuario, a fin de aprender a usar de manera segura y eficiente las funciones que le ofrece este dispositivo.

■ Nunca use agentes de limpeza abrasivos.

En nuestra sección de Preguntas frecuentes (FAQs) damos soluciones a todos esos problemas que pueden surgir con un producto.

Nuestra garantía, compromiso y sello de calidad son parte de la esencia de Infiniton. Amabilidad, cercanía, pasión, compromiso, calidad y eficiencia a la hora de resolver toda incidencia.

Asistencia técnica o reparación

Para solicitar asistencia técnica o reparación de su producto Infiniton, dispone de nuestra página web, funcionando 24 horas al día y 7 días a la semana, escaneando el código QR de la izquierda y completando el formulario. Recuerde tener a su disposición la factura de compra y el número de serie del producto.

Solicitud de piezas o repuestos

En el siguiente enlace de nuestra web encontrará los mejores accesorios y repuestos originales de la marca Infiniton, para que de ésta manera pueda seguir sacándole el máximo partido a su producto Infiniton. Para ello, escanee el código QR de la izquierda y complete el formulario.

Si lo desea, puede solicitar la asistencia técnica a través del siguiente número de teléfono:

958 087 169

Preste especial atención a la extensión que debe marcar, la cual, se la indicarán al principio de la grabación.

Horario:

De lunes a jueves de 8:00 a 14:00 y de 15:45 a 18:00, viernes de 8:00 a 15:00*.

*Durante los meses de verano, el horario de atención telefónica al cliente puede variar.

Alternativamente puede solicitar asistencia técnica vía correo electrónico [e-mail]

[e-mail]

Para agilizar todos los trámites, siempre se deben cumplimentar los siguientes datos:

Nombre y apellidos / Teléfonos de contacto / Dirección completa / Código postal Población / Marca / Modelo del producto / N° serie / Avería del producto.

INFINITON

Certificación CE

Se ha certificado que este producto cumple con

Directiva de Baja Tensión (2014/35EU)

Directiva de Compatibilidad Electromagnética (2014/30/EU)

Directiva RoHS (2011/65/EU)

Para más información relacionada con las declaraciones y certificados de conformidad, póngase en contacto con nosotros a través del correo:

[e-mail]

Además, puede ponerse en contacto con nosotros escaneando el siguiente código QR:

Resumen de Declaración de conformidad

Infiniton declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo del 9 de marzo de 1999, traspuesta a la legislación española mediante Real Decreto 1890/2000 del 20 de noviembre.

Infiniton World Electronic S.L

C/Baza, 349. Nave 4

18220 Albolote (Granada) ESPAÑA

infiniton.es

Escanea estos códigos y siguenos en nuestras redes sociales para acceder a contenido exclusivo

Copyright©2022 Todos los derechos reservados

El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecie durante los plazos marcados por la ley de garantías del territorio donde se comercializa este producto.

Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del mismo en el momento de la compra o registrado telemáticamente en infiniton.es

escaneando el código QR de la izquierda.

La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.

La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo. No ofrecemos garantía a aparatos que hayan sufrido un uso incorrecto por parte del usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.

Esta Garantía Legal no cubre el mantenimiento o sustitución de los elementos fungibles del producto (pilas, etc.), cuyos daños tengan origen en el desgaste ordinario y en el uso de los mismos. Asimismo, la garantía no cubre los daños causados por la falta de mantenimiento de los productos. Ninguna de las garantías aquí recogidas cubre la sustitución de piezas debido al desgaste o rotura de mecanismos, gomas, carcasas y/o plásticos, así como los deterioros estéticos, debidos al uso normal del producto. Del mismo modo, las garantías no cubren ningún tipo de daño producido durante el transporte del producto (incluyendo, a título enunciativo y no limitativo, daños estéticos, golpes, rayas, arañazos, manchas, abolladuras, etc.)

También puede registrar su garantía completando el formulario de esta tarjeta, para después enviarla telemáticamente. Para ello, siga atentamente estos pasos:

1. Rellene todos los campos obligatorios en esta tarjeta de garantía.
2. Realice una foto del formulario con todos los campos completos.
3. Escanee el código QR de la izquierda.
4. Siga todos los pasos que se le indicarán en el enlace.

INFINITON .es

INFINITON

world electronic
