Tipo de Produto	Fogão a Gás
Marca	Infiniton
Modelo	GAS43BXAL
Número de Queimadores	4
Tipo de Queimador	Gás
Ignição	Ignição Eletrónica Automática
Recurso de Segurança	Dispositivo de Segurança de Corte de Chama
Botões de Controlo	Montados na Frente
Dimensões (L x P x A)	590 x 520 x 50 mm (aprox.)
Dimensões do Recorte (L x P)	560 x 480 mm (aprox.)
Peso Líquido	6,5 kg (aprox.)
Tipo de Gás	Gás Natural (G20) / GLP (G30) conversível
Ligação de Gás	Rosca macho BSP de 1/2 polegada
Potência por Queimador (Gás Natural)	3,0 kW (grande), 1,8 kW (médio), 1,0 kW (pequeno)
Potência por Queimador (GLP)	2,8 kW (grande), 1,7 kW (médio), 0,9 kW (pequeno)
Classificação de Eficiência Energética	Classe A (aprox.)
Suportes de Panelas	Ferro fundido, próprios para máquina de lavar loiça
Garantia	2 anos
Instalação	Embutido, requer instalação profissional

Perguntas frequentes - GAS43BXAL Infiniton

Que tipo de gás posso usar com a placa a gás Infiniton GAS43BXAL?

A placa é fornecida para gás natural (G20), mas pode ser convertida para GLP (G30) usando um kit de conversão (geralmente incluído). Consulte o manual para tamanhos específicos de bicos.

Como limpar as tampas dos queimadores e os suportes de panelas?

Remova as tampas dos queimadores e os suportes de panelas depois de arrefecerem. Lave-os com água morna e sabão ou na máquina de lavar loiça. Seque bem antes de recolocar. Não use produtos de limpeza abrasivos.

Por que a placa faísca continuamente após acender?

Isso pode acontecer se o queimador não estiver totalmente encaixado ou se o anel de ignição estiver molhado. Certifique-se de que todas as peças estão secas e corretamente posicionadas. Se o problema persistir, verifique se há detritos ou contacte o apoio ao cliente.

Posso instalar a placa a gás sozinho?

Não, a instalação deve ser realizada por um técnico de gás qualificado de acordo com os regulamentos locais. Uma instalação inadequada pode causar fugas de gás e riscos de segurança.

Qual é o tamanho do recorte necessário para a instalação?

As dimensões de recorte recomendadas para o GAS43BXAL são aproximadamente 560 x 480 mm (largura x profundidade). Meça sempre a unidade ou consulte o manual para dimensões exatas.

Como ajustar a altura da chama?

A altura da chama é controlada pelo botão. Gire o botão para a configuração desejada entre as posições mínima e máxima. Para cozinhar em lume brando, gire para a configuração de chama baixa.

O que faz o dispositivo de segurança de corte de chama?

Se a chama se apagar acidentalmente, o dispositivo de segurança corta automaticamente o fornecimento de gás para evitar fugas. Esta é uma característica de segurança padrão em placas a gás modernas.

Posso usar woks ou panelas sobredimensionadas na placa?

Sim, a placa foi concebida para acomodar panelas grandes. No entanto, certifique-se de que a panela não se estende mais de 2 cm para além da borda do queimador por segurança. Use os suportes de panelas fornecidos para estabilidade.

Como converter a placa de gás natural para GLP?

A conversão requer a substituição dos injetores e o ajuste dos parafusos de bypass. O kit de conversão é normalmente fornecido com a placa. Siga os passos no manual ou contrate um profissional.

O que devo fazer se sentir cheiro a gás?

Desligue imediatamente o fornecimento de gás, não use nenhum interruptor elétrico, abra janelas para ventilação e ligue para o seu fornecedor de gás ou serviços de emergência. Não use a placa até que seja verificada.

MANUAL DE UTILIZADOR GAS43BXAL Infiniton

Obrigado por escolher o nosso fogão a gás.

Para utilizar este aparelho corretamente e para prevenir riscos de incêndio, leia estas instruções antes de utilizar o aparelho.

Mantenha estas instruções num lugar onde possa encontrá-las facilmente.

Se não tiver a certeza de qualquer informação contida neste manual de instruções, por favor, entre em contacto com o nosso centro de apoio ao cliente.

O fabricante não é responsável por quaisquer danos a pessoas causados pela instalação ou utilização incorreta deste aparelho.

O aparelho é certificado para uso nos países marcados no seu rótulo. O fabricante resevase o direito de fazer quaisquer modificações que possam ser consideradas importantes, sem comprometer as principais características funcionais e de segurança dos próprios produtos.

O aparelho é destinado a uso doméstico e não comercial.

Avisos de segurança

Instruções de segurança......3

Instalação......4

Segurança Infantil......5

Durante o uso 6

Manutenção e limpeza ....8

Informação ambiental......8

Descrição do dispositivo .....9

Como usar o dispositivo .....10

Segurança e dicas para

poupar energia....11

Manutenção e limpeza ......12

Instruções de uso....14

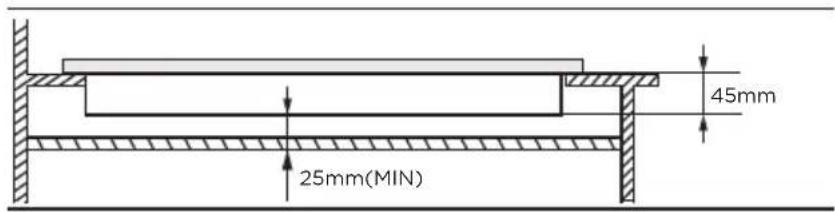

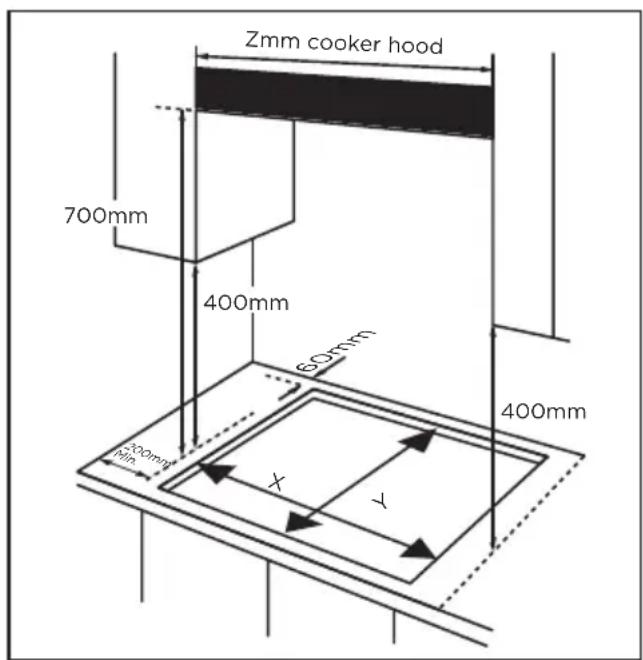

Posição....14

Instalação do dispositivo .....15

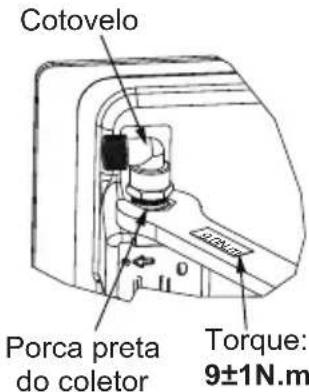

Conexão de gás 16

Especificação de gás .....17

Conversão de gás .....18

Solução de problemas .....19

!Perigo / aviso	A negligência desta marca pode resulta em ferimentos pessoais severos ou morte.
!Cuidado	A negligência desta marca pode resultar em ferimentos pessoais menores e danos a propriedade.

- As marcas seguintes são utilizadas no Manual de Instruções da seguinte forma:

Cuidado

Não Utilizar Fogo

Sem Acesso

Obrigatório

Se parecer que existe fuga de gás, siga as seguintes instruções:

• Não ligue as luzes.
• Não ligue/desligue qualquer aparelho eléctrico e não toque em nenhuma ficha eléctrica.

• Não utilize o telefone.

• Pare de utilizar o produto e feche a válvula do meio.

• Abra a janela para ventilar.
• Contacte o centro de apoio utilizando o telefone do lado de fora.

*O gás de combustível contém mercaptano, para que possa sentir o cheiro da fuga de gás (cheiro a alho ou ovo estragado) mesmo que só 1/1000 do gás esteja no ar.

Instalação

■ Este aparelho deve ser instalado de acordo com os regulamentos em vigor e unicamente utilizado num local correctamente ventilado.

■ Antes da instalação, assegure-se que o gás e a alimentação eléctrica cumpre com o tipo declarado na placa de classificação.

■ Este aparelho não pode ser instalado em iates ou caravanas. Não utilize este aparelho como aquecedor de ambiente.

- O tubo de gás e cabo eléctrico devem ser instalados de forma a que não toquem em nenhuma peça ou no aparelho.

Segurança de crianças e pessoas

Aviso

- Não permita que as crianças brinquem perto ou com o aparelho. O aparelho fica quente durante a utilização. As crianças devem ficar longe até que arrefeça.

■ Este aparelho foi desenhado para ser operado por adultos.
■ As crianças também se podem ferir ao puxar as panelas do aparelho.
Este aparelho não serve para utilização por crianças ou por pessoas as quais capacidades físicas, sensoriais ou mentais ou falta de experiência e conhecimento as previnam de utilizar o aparelho de forma segura sem a supervisão ou instrução por uma pessoa responsável para assegurar que utilizam o aparelho de forma segura.

Aviso

■ A cozinha só tem um uso culinário doméstico.

- Não perturbe este dispositivo. O painel do fogão não foi projetado para operar a partir de um temporizador externo ou sistema de controle remoto.

- O uso do fogão a gás gera calor e umidade na sala onde foi instalado. Certifique-se de que a cozinha é bem ventilada: mantenha a ventilação natural ou instale um dispositivo de ventilação mecânica (exaustor).

- Não use este aparelho se estiver em contato com a água. Não opere o aparelho com as mãos molhadas.

■ A superfície de cozedura começa a aquecer quando o aparelho está a ser utilizado. Tome todas as precauções.

- Não use roupas grandes, toalhas ou similares que possam inflamar.

■ Nunca deixe o aparelho sem vigilância enquanto cozinha.

■ Panelas com base instável ou irregular não devem ser colocadas sobre a cozinha, como se fossem derrubadas ou derramadas, um acidente pode ocorrer.

- Não use materiais inflamáveis para limpar o aparelho.

■ Alimentos perecíveis, objetos de plástico e aerossóis são afetados pelo calor, por isso não devem ser colocados sobre ou sob a unidade da cozinha.

- Não pulverize em torno do aparelho quando este estiver em funcionamento.

■ Certifique-se de que os controles estejam fechados quando não estiverem em uso.

Perigo

A cozinha só tem uso culinário doméstico. Não foi concebido para fins comerciais ou industriais.
Se você usar a cozinha por um longo período, obtenha mais ventilação abrindo uma janela ou aumentando o nível de velocidade do exaustor.
■ Dicas para pegar qualquer frigideira ou utensílio de cozinha, pois estarão quentes.
- Não deixe objetos sensíveis à luz perto da cozinha.
Não deixe alças ou luvas molhadas ou úmidas, pois isso pode causar a rápida transferência de calor para o material e o risco de se acender.
■ Use apenas os queimadores após colocar panelas e potes. Não aqueça qualquer frigideira ou pote com nada dentro.
- Não use pratos de plástico ou alumínio na cozinha.
■ Ao usar outros aparelhos elétricos, certifique-se de que os cabos não entrem em contato com as superfícies quentes do aparelho.
- Não use um pano de prato no lugar de um suporte de panela. Objetos como roupas podem inflamar muito rapidamente.
■ Ao usar panelas de vidro, verifique se elas são específicas para cozinhar. Se a superfície for feita de vidro frágil, desligue o aparelho para evitar erros elétricos.
Sempre desligue o controle do queimador antes de remover o utensílio de cozinha em questão.
■ Monitorize cuidadosamente os alimentos que são fritos com altos níveis de temperatura. Ele sempre aqueça o óleo lentamente e observe enquanto aquece.
Fritar os alimentos deve ser o mais seco possível. Alimentos congelados ou umidade em alimentos frescos podem fazer com que a gordura quente espirre dos lados da panela.
Nunca tente mover uma frigideira com graxa quente, espere esfriar.

Aviso

■ Este dispositivo deve ser reparado por pessoal qualificado ou serviços técnicos.

■ Antes de realizar qualquer tarefa de manutenção ou limpeza, você deve desconectar a cozinha da rede elétrica.
- Não use vapor ou qualquer outro elemento de limpeza com alta pressão para limpar o aparelho.

Informação ambiental

■ Após a instalação, por favor, elimine os recipientes de uma forma ecológica e segura.
■ Ao remover um aparelho antigo, torne-o inútil cortando o cabo.

O descarte correto deste produto Resíduos de equipamentos elétricos e eletrônicos.

Este símbolo no produto ou na embalagem indica que este produto não deve ser tratado como lixo doméstico. Em vez disso, você deve levá-lo ao ponto de coleta correspondente, ele ajudará a evitar as possíveis consequências negativas para o meio ambiente ea saúde que poderiam ser produzidas pelo manuseio inadequado dos resíduos deste produto. Se desejar obter informações mais detalhadas sobre a reciclagem deste produto, entre em contato com a prefeitura, o serviço de descarte delixo doméstico de sua área ou a loja onde adquiriu o produto.

Descrição do dispositivo

Modelo	Placa superior	Dimensiones (W*D*H)	Dispositivo de encendido	Conexión de gas	Suministro eléctrico	Características del quemador	Qn
GAS4BNAI	Aço inoxidável	600*510*95 7	Ignição 5kVManual	G1/2 thread	/	Rápido(1), Semirrápido(2), Auxiliar(1)
GAS43B XAL	Aço inoxidável	580*435*95 8	55kW			Rápido(1), Semirrápido(3)

Acessórios

Suporte (4) Esponja (4) Parafuso (4)

Injetor (4)

Manual de instruções (1)Curva d

Os seguintes símbolos aparecerão no painel de controle, próximos a cada comando de controle

- Círculo preto: gas off

Chama longa: ajuste máximo

Chama pequena: ajuste mínimo

• A configuração mínima é aquela no final no sentido anti-horário.
• Todas as posições de operação devem ser selecionadas entre a posição máxima e a posição mínima.
• O símbolo no painel de controle próximo à roda de controle indicará a operação da estufa em questão.

Ignição automática com dispositivo de segurança de falha de chama

O dispositivo está equipado com um dispositivo de segurança de falha para cada chama em cada queimador, que é projetado para interromper vazamentos de gás.

Para acender um bico:

• Prima o botão de controlo do bico que deseja acender e rode-o no sentido contrário ao dos ponteiros do relógio para a posição máxima.
• Ignição do bico

1> Escolha o botão do bico que pretende acender.
2> A ignição pode ser manual ou elétrica.

Ignição manual (apenas para alguns modelos, por favor consulte a descrição do aparelho):

Chama para a saída de ar, rode o botão do bico que pretende acender até à posição máxima, até que os bicos se acendam.

Ignição elétrica (apenas para alguns modelos, por favor, consulte a descrição do aparelho):

Prima o botão de ignição e, ao mesmo tempo, rode o botão no sentido contrário ao dos ponteiros do relógio até os bicos se acenderem.

Se mantiver o botão de controlo premido, a ignição automática para o bico irá ser acionada.

Deve manter premido o botão de controlo durante 15 segundos após a chama no bico se ter acendido. Se após 15s o bico não tiver acendido, pare de utilizar o dispositivo e abra a porta do compartimento e/ou espere pelo menos 1 min antes de tentar acender novamente o bico.
- Após este intervalo de 15 segundos, deve continuar a regular a chama rodando o botão de controlo no sentido contrário ao dos ponteiros do relógio até a chama estar num nível adequado. A posição de funcionamento DEVE estar numa posição entre a posição máxima e mínima.
Para desligar o bico, rode o botão de controlo totalmente no sentido dos ponteiros do relógio para a posição de gás desligado.
- Em caso de falha de energia, os bicos podem ser acendidos com cuidado usando um fósforo.

Segurança e dicas para economizar energia

- O diâmetro da parte de trás da panela deve corresponder à tabela a seguir para o bom funcionamento da estufa.

QUEMADORES	CACEROLAS
	min.	max.
Triple-Corona	200mm	220mm
Rapido	200mm	220mm
Semi Rapido	160mm	180mm
Auxiliar	120mm	160mm

- Não use utensílios de cozinha que excedam as bordas do fogão.

NÃO SIM
	Não use panelas com pequeno diâmetro em grandes fogões. As chamas nunca devem passar pelos lados do utensílio em questão.	Sempre use utensílios adequados para cada fogão, para evitar vazamentos de gás.
	Evite cozinhar sem tampa ou com a tampa ao meio.	Coloque uma tampa no utensílio.
	Não use uma panela com uma parte traseira convexa ou côncava.	Use apenas panelas, frigideiras com costas grossas.
	Não coloque os utensílios da cozinha deslocados do centro do fogão.	Coloque sempre os utensílios no centro do fogão, nunca ao lado.
	Não use utensílios de cozinha grandes nos fogões próximos aos controles, que, quando colocados no meio da estufa, podem esfregar os controles ou fechá-los e, assim, aumentar a temperatura e causar danos.
	Nunca coloque utensílios diretamente em cima do queimador.	Coloque os utensílios da cozinha no topo do tripé.
	Não coloque nenhum elemento entre os suportes das panelas, pois isso pode causar sérios danos ao produto.
	Não use utensílios que pesem demais para evitar danos à superfície de cozimento.	Segure a alça da panela com cuidado quando estiver no fogão.

• Não utilizar frigideiras de ferro fundido, panelas de barro ou de terra, grelhadores, grelhadores ou torradeiras, pois a acumulação de calor pode danificar o aparelho.
• Não tocar na placa superior e no tripé durante a utilização e durante um certo período após a utilização.
  ■ Assim que um líquido começar a ferver, reduza a chama de modo a que o líquido fique apenas a ferver.
  ■ Quando aquecidos, as gorduras e os óleos podem libertar vapores inflamáveis. Mantenha as chamas ou os objectos aquecidos afastados das gorduras e dos óleos quando cozinhar com eles.
  ■ Uma vez que os vapores que o óleo muito quente liberta podem provocar combustões espontâneas, tenha cuidado com os alimentos durante a cozedura.

• A limpeza só pode ser realizada quando o aparelho estiver completamente frio.
• O aparelho deve ser desligado da rede antes de ser limpo.
• Limpadores abrasivos ou objetos afiados causarão danos à superfície do aparelho. Você deve limpar usando água e um pouco de líquido.

USE NÃO USAR
Roupas suavesDetergente neutro	Escova de nylon Escova de metal Óleo comestível Detergente ácido Abrasivos Solvente[Osteol]

Suporte para controle de panelas de fritura

Remova o suporte da bandeja.

Limpe-o com um pano úmido.

Seque tudo com um pano seco e macioe.

Prato superior

• Limpe a placa superior usando um pano macio e bem torcido.
• Seque a placa superior completamente após a limpeza.
• Remova alimentos salgados ou líquidos dos fogões o mais rápido possível para evitar o risco de corrosão.
• As peças de aço inoxidável do aparelho podem descolorir. Isso é normal por causa das altas temperaturas. Cada vez que o aparelho estiver em uso, estas peças devem ser limpas com um produto adequado para aço inoxidável.

QUEIMADORES

• Tampas e cálices de queimadores podem ser removidos para limpeza.
• Lave as tampas e os copos dos queimadores com água quente e sabão e retire as marcas com uma pasta de limpeza suave.
• No caso de ser difícil eliminar as marcas, você pode usar, com cuidado, um esfregão de níquel bem impregnado com sabão.
• Após a limpeza, certifique-se de secar com um pano macio.

■ Volte a montar a panela de coroa auxiliar, semi-rápida, rápida e tripla da seguinte forma:

1. Coloque o espalhador de chama (4) no queimador de balde (5), de modo que o equipamento de partida e o equipamento de monitoramento de chama se expandam para seus respectivos orifícios. O espalhador de chama deve clicar corretamente.

2. Posicionea tampa do queimador (1,2,3) no espalhador de chama (4), de modo que eles se encaixem em seus respectivos recessos.

Coloque as peças na ordem correta após a limpeza

• Não mova a tampa ou as costas.
• Os fogões devem caber exatamente no buraco.

Aviso

■ Não modifique este aparelho.
Este aparelho deve ser instalado por um técnico ou instalador autorizado.
■ Antes da instalação, assegure-se que as condições de distribuição locais (natureza do gás e pressão do gás) e o ajuste do aparelho são compatíveis.
As condições de ajuste para este aparelho são declaradas na etiqueta (ou placa de dados).
Este aparelho não é conectado a um dispositivo de evacuação de produtos de combustão. Deve ser instalado e conectado de acordo com os regulamentos de instalação actuais. Preste atenção aos requisitos relevantes de ventilação.
■ Antes de instalar, desligue a alimentação de gás e electricidade do aparelho.
■ Todos os aparelhos que contenham qualquer componente eléctrico devem ser aterrados.
Assegure-se que o tubo de gás e cabo eléctrico são instalados de forma a que não toquem em nenhuma peça do aparelho que possa ficar quente.
O tubo de gás ou conector não devem ser dobrados ou bloqueados por qualquer outro aparelho.
■ Verifique as dimensões do aparelho, assim como as dimensões do espaço a ser cortado na unidade da cozinha.
As panelas colocadas em cima da superfície de trabalho, directamente ao lado do aparelho, devem ser feitas de material não inflamável. O revestimento estratificado e a cola utilizados para segurar o aparelho devem ser resistentes ao calor, para prevenir deterioração.
■ Ligue a torneira do aparelho e ligue cada queimador.
Procure por uma chama azul em ponta amarela.
Se os queimadores tiverem alguma anormalidade, verifique o seguinte:
- Tampa do queimador colocada correctamente
- Espalhador de chama posicionado correctamente
- Queimador verticalmente alinhado com ponta do injector
■ Deve ser realizado um teste operacional completo e um teste para possíveis fugas pelo instalador após a instalação.
A mangueira flexível deve ser encaixada de forma a que não entre em contacto com nenhuma peça móvel da unidade de revestimento e não passe através de nenhum espaço susceptível de ficar bloqueado.
Lubrifique os guindastes produzidos na fábrica para cumprir com os requisitos do fogão.

Posição

Espaço necessário para instalação de fogão sem um exaustor por cima

■ Este aparelho deve ser instalado dentro de uma cozinha, garantindo a distância mínima permitida:

• As bordas da placa devem ter uma distância mínima de 60 mm um lado ou as costas.
• 700 mm entre o ponto alto da superfície da placa (incluindo o queimadores) ea parte inferior de qualquer superfície horizontal na qual está localizada.
• 400 mm entre a superfície da placa, desde que a parte inferior da superfície horizontal está alinhada com a outra borda da placa. Se o parte inferior é inferior a 400 mm, então deve haver pelo menos 50 mm horizontal para a borda da placa.
• 50 mm de distância à volta do aparelho e entre a superfície do fogão e qualquer material combustível.
• Deve ter um espaço de pelo menos 25 mm e um máximo de 74 mm entre o fundo do aparelho e qualquer superfície abaixo do mesmo.

• O forno deve ter ventilação forçada para instalar uma placa sobre ele.
• Verifique as dimensões do forno no manual de instalação.
• O tamanho do corte deve cumprir com as indicações.

Instalação do dispositivo

1. Retire o suporte da frigideira, a tampa do queimador e o espalhador de chama, e coloque o aparelho corretamente de cabeça para baixo e coloque-o no tapete acolchoado.

Tenha cuidado para que o equipamento de partida e o equipamento de monitoramento de chama não sejam afetados nesta operação.

1. Cole a esponja na borda no perímetroinferior do aparelho.
2. Não deixe lacunas sem vedar a esponja ao longo de todo o perímetro.

Não use silicone para aderir o dispositivo ao buraco

Isso dificultará a movimentação do dispositivo no futuro, especialmente se ele precisar ser reparado.

1. Posicione o suporte (B) alinhando-o nos orifícios dos parafusos. Existe um conjunto de orifícios de parafuso em cada canto da placa (H). Aperte ligeiramente um parafuso (C) no suporte (B), de modo que o suporte se fixe à placa, para que você possa ajustar a posição.
2. Gire suavemente a bancada para trás e abaixo-a suavemente no orifício de abertura que você cortou.
3. Na parte inferior da placa, ajuste os suportes na posição adequada à mesa de trabalho.

Em seguida, aperte os parafusos (C) para garantir que esteja travado no lugar.

■ Este aparelho deve ser instalado e ligado de acordo com os regulamentos de instalação em vigor no país em que o aparelho vai ser utilizado.
Este aparelho é fornecido para funcionar com GPL e gás natural. A conversão para utilização com GPL e gás natural só pode ser efectuada por uma pessoa qualificada.

Substituição do fornecimento de gás e diretrizes de instalação:

Instalação do aparelho

Nota: Utilize luvas de proteção para montar a placa de fogão.

Cuidado!

Se for necessário ajustar ou instalar o cotovelo, só é permitido utilizar uma chave dinamométrica com 9±1N.m, e trabalhar na porca preta do coletor em vez de no cotovelo.

(1) Ajustar a direção do cotovelo

Depois de desapertar o cotovelo, ajuste a interface do cotovelo na direção pretendida, conforme necessário, e mantenha a cabeça hexagonal do cotovelo imóvel com uma chave inglesa. Utilize uma chave dinamométrica de 9±1N.m para apertar o parafuso preto do conjunto do tubo de entrada de gás. Certifique-se de que o torque da chave está dentro do intervalo necessário para evitar a quebra do cotovelo ou danos causados por força excessiva.

Depois de a instalação estar apertada, verifique se as peças estão em boas condições e teste o aperto do ar para garantir o aperto da instalação. O instalador é responsável pelos resultados do processo.

(2) Instalação da placa de fogão a gás

Este aparelho deve ser instalado por um técnico de gás registado!

Não faça demasiada força ao apertar; caso contrário, poderá provocar a fratura do cotovelo ou a deformação do anel de borracha e fugas.

A chave de torque deve ser usada para apertar com um torque de 10N.m. O torque máximo não pode exceder 20N.m.

Ligação de gás

A ligação de gás deve estar localizada numa posição em que a torneira de fecho seja acessível.

A extremidade do ponto de ligação de entrada da placa de fogão a gás tem uma rosca de 1/2" que permite:

■ Uma ligação fixa
■ Ligação com um tubo flexível

A junta estanque fornecida deve ser inserida entre a saída do coletor e a alimentação de gás.

É necessário evitar que o tubo entre em contato com partes móveis do móvel (por exemplo, uma gaveta) e impedir o acesso a espaços que possam ficar obstruídos.

Perigo de fugas!

Em caso de manuseamento de uma ligação, verifique a vedação.

O fabricante não se responsabiliza por fugas numa ligação que tenha sido manuseada.

Especificação de gás

Modelo	Tipo de gás e pressão	Entrada de calor e tamanho do orifício(mm)
		Tríplice Coroa	Rápido Semirrápido	Auxiliar
		3.3kW(240g/h)	3.0kW(218g/h)	1.75kW(127g/h)	1.0kW(73g/h)
GAS4BNAI	G20 20mbar	/ 1.30	1.00		0.78
	G30 29mbar	/ 0.87	0.66		0.50
GAS43BXAL	G20 20mbar	1.28	/ 1.00		0.78
	G30 29mbar	0.93	/ 0.66		0.50

• Algumas precauções nas operações e ajustes quando vai realizar a conversão de um gás para outro.
• Este trabalho deve ser realizado por um técnico qualificado.
• Antes de iniciar, desligue o gás e a corrente elétrica do aparelho.

Troque o injetor dos fogões

Remova o suporte da bandeja, a tampa do queimador e o espalhador de chama.

Desparafuse o injetor com uma chave de 7 mm e substitua-o pelo injetor estipulado para um novo fluxo de gás.

Após a substituição, é aconselhável apertar os injetores no lugar.

Ajuste o nível mínimo da chama

Gire o botão para o mínimo.

Remova o botão de chave e ajuste o pequeno parafuso no centro do eixo da chave.

A configuração correta é obtida quando a chama tem um comprimento aproximado de 3-4mm.

* Para gás butano / propano, o ajuste do parafuso deve estar bem apertado.
* Coloque a chave de volta no botão.
* Certifique-se de que a chama não se apague rapidamente quando você desce do máximo para o mínimo.
Repita este processo para cada uma das chaves de gás.

* Não desmonte a chave, em caso de avaria, nude a chave inteira.
* Antes de colocar os queimadores de volta na placa superior, certifique-se de que o injetor não esteja bloqueado.
* Um teste de operação completo e um teste para possíveis derramamentos devem ser realizados após uma conversão de gás.
* Depois de concluir a conversão, um técnico qualificado ou instalador deve fazer uma marca "V" na categoria de gás para marcá-lo com o ajuste das características da placa.
Remova a nota anterior "V".

- Reparos devem ser feitos por técnicos licenciados. Reparação inadequada pode causar perigo para você e para os outros.

- No entanto, alguns problemas menores podem ser resolvidos da seguinte maneira:

Problema	PCausa possível	Solução
Não acende	Sem chama.	Verifique a corrente elétrica.
	A tampa do queimador está mal montada.	Montar a tampa corretamente.
	O fluxo de gás está fechado.	Abra o fluxo de gás completamente.
Mal iluminado	O fluxo de gás não está devidamente aberto.	Abra o fluxo de gás corretamente.
	A tampa do queimador está mal montada.	Montar a tampa corretamente.
	O plugue de ignição está contaminado com alguma substância estranha.	Limpe a substância estranha com um pano seco.
	Os queimadores estão molhados.	Seque a tampa do queimador corretamente.
	Os orifícios do difusor de chamas estão congestionados.	Limpe o espalhador de chama.
Produz ruído quando queimado e incendiado	A tampa do queimador está mal montada.	Montar a tampa corretamente.
A chama apaga durante o uso	O equipamento de monitoramento de chama está sujo.	Limpe o equipamento de monitoramento de chama.
	O produto que estava cozinhando foi derramado.	Desligue o fogão. Espere um minuto e reinicie a zona.
	Uma forte corrente de ar extinguiu a chama.	Por favor, desative a zona e verifique se não há janelas abertas na área de cozinha. Espere um minuto e reinicie a zona.
Chama amarela	Os buracos no espalhador de chama estão entupidos.	Clean the flame spreader
	Gás diferente é usado.	Verifique o gás que você usa.
Chama instável	A tampa do queimador está mal montada.	Montar a tampa do queimador corretamente.
Cheira a gás	Fuga de gás.	Pare de usar o produto e feche a válvula. Abra a janela para ventilar. Entre em contato com nosso serviço técnico usando um telefone celular fora.

■ Se o problema não for resolvido, entre em contato com o serviço técnico mais próximo.

INFINITON

Soporte y contacto
