BAR 669H - Estación meteorológica OREGON SCIENTIFIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica
Marca	Oregon Scientific
Modelo	BAR 669H
Dimensiones (dispositivo principal)	140 x 100 x 30 mm
Peso (dispositivo principal)	200 g (sin pilas)
Alimentación	2 pilas LR6/AA 1,5 V
Sensor exterior	Inalámbrico, alcance 30 m, alimentado por 1 pila LR03/AAA
Temperatura interior	De 0°C a +50°C
Temperatura exterior	De -20°C a +60°C
Humedad interior/exterior	25 % HR a 95 % HR
Presión barométrica	700 a 1050 hPa
Pronóstico del tiempo	Iconos de pronóstico (sol, nubes, lluvia, nieve)
Reloj radiocontrolado	Señal DCF77, ajuste automático de la hora
Alarma	Alarma única con repetición (snooze)
Calendario	Visualización de la fecha y el día de la semana
Pantalla	Pantalla LCD, retroiluminación (tecla LIGHT)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos ni disolventes. Evitar la exposición al agua y a la humedad excesiva.
Seguridad	No abrir el dispositivo. Mantener las pilas fuera del alcance de los niños. Retirar las pilas en caso de inactividad prolongada.
Piezas de repuesto y reparabilidad	Sensor exterior THN132N disponible. Para cualquier reparación, contactar con el servicio postventa de Oregon Scientific.
Información general	Estación meteorológica interior/exterior con pronóstico y reloj radiocontrolado. Uso doméstico.

Preguntas frecuentes - BAR 669H OREGON SCIENTIFIC

¿Cómo ajustar la hora manualmente si no se recibe la señal DCF?

Presione el botón SET durante 2 segundos para entrar en modo de ajuste. Use las teclas + y - para modificar los valores. Presione SET para confirmar cada parámetro (hora, minuto, año, mes, día).

¿Por qué la pantalla exterior parpadea o muestra '---'?

Esto significa que la conexión con el sensor exterior se ha perdido. Verifique que el sensor esté encendido y que las pilas estén en buen estado. Acérquelo a la estación y presione el botón CHANNEL para forzar una búsqueda.

¿Cuál es el alcance del sensor exterior?

El alcance máximo es de aproximadamente 30 metros en campo abierto. Las paredes gruesas y las interferencias pueden reducir esta distancia.

¿Cómo cambiar las pilas del sensor exterior?

Abra el compartimento de pilas del sensor, retire las pilas viejas, inserte una pila nueva LR03/AAA respetando la polaridad. Cierre el compartimento.

¿Puedo agregar varios sensores exteriores?

Sí, la estación puede manejar hasta 3 sensores (canales 1, 2, 3). Presione CHANNEL para cambiar entre las visualizaciones.

¿Cómo activar o desactivar la alarma?

Presione ALARM para mostrar la hora de la alarma. Presione nuevamente para activar/desactivar. El ícono de campana aparece o desaparece.

¿Qué hacer si la pantalla está en blanco?

Verifique las pilas de la estación: reemplácelas si es necesario. Asegúrese de que estén insertadas correctamente. Si el problema persiste, intente un reinicio retirando las pilas durante 10 segundos.

¿Cómo interpretar los íconos de pronóstico del tiempo?

Los íconos indican el pronóstico para las próximas 12 a 24 horas: sol (tiempo despejado), nubes (tiempo variable), nubes con lluvia (lluvia probable), nieve (nieve probable). La presión barométrica se utiliza para estos pronósticos.

¿Qué tipo de pilas usar para la estación principal?

Use dos pilas LR6/AA de 1,5 V. Se recomiendan pilas alcalinas para una vida útil más larga.

¿Cómo realizar un reinicio completo?

Retire todas las pilas de la estación y del sensor. Espere 10 segundos, luego vuelva a insertar las pilas. Es posible que deba resincronizar el sensor presionando CHANNEL.

MANUAL DE USUARIO BAR 669H OREGON SCIENTIFIC

Reloj meteorológico multicolor

Modelo: BAR669 / BAR669A

MANUAL DE USUARIO

CONTENIDO

Introducción 2

Resumen 2

Vista forntal / pantalla LCD 2

Vista trasera 2

Vista inferior ....3

Para empeza 3

Alimentación ....3

Reloj 3

Recepción del radiocontrolada reloj 3

Recepción de la señal del reloj 4

Reloj 4

Alarma 4

Previsión meteorológica 5

Temperatura 5

Caja de luces 5

Iluminación de la pantalla 6

Reinicio 6

Precauciones 6

Ficha Técnica 7

Sobre Oregon Scientific 7

EU-Declaración de conformidad 8

INTRODUCCIÓN

Gracias por elegir el reloj meteorológico que multicolor de Oregon ScientificTM (BAR669 / BAR669A).

NOTA Tenga este manual a mano cuando use el nuevo producto. Contiene prácticas instrucciones explicadas paso a paso, así como especificaciones técnicas y advertencias que debe conocer.

RESUMEN

VISTA FRONTAL / PANTALLA LCD

1. REPETICIÓN DE ALARMA / LUZ: Activar función de repetición de alarma / luz
2. Pantalla del tiempo

3. Modo de alarma

4. activada

5. Hora / alarma
6. AUTO: La luz está Alarma configurada para encederse / apagarse en una hora prederminada; ON / OFF: Ajuste ON / OFF
7. Recepción de la señal del reloj
8. Configuración de husos horarios
9. Área de temperatura interior - °C / °F

VISTA TRASERA

1. : Mostrar y configurar hora de la alarman, activar / desactivar alarma
2. Caja de luces

VISTA INFERIOR

1. PREVISIÓN METEOROLÓGICA / DEMO:
   seleccione previsión meteorológica o o visualizar espectro de colores
2. RELOJ: Muestra y ajusta la hora del reloj
3. ON, OFF, AUTO ON / OFF: Encender o apagar las luces continuamente o en una hora predeterminada
4. UE / UK Seleccionar señal del reloj (sólo BAR669)
5. ▼ / ▲ : Subir o bajar el ajuste
6. REINICIO: Reiniciar la unidad
7. °C / °F: Selección de unidad de temperatura
8. Adaptador CA

PARA EMPEZAR

ALIMENTACIÓN

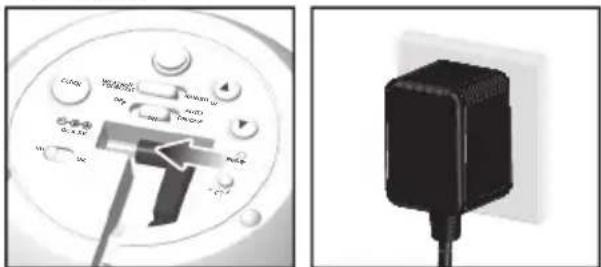

Coloque el adaptador de 4,5V tal y como se muestra en la imagen.

RELOJ

RECEPCIÓN DEL RELOJ

Este producto está diseñado para sincronizar su calendario y reloj automáticamente en cuanto está en el área de cobertura de una señal de radio:

BAR669:

• la DCF-77 de Frankfurt, Alemania, para Europa central
  • la MSF-60 de Rugby, Inglaterra.
  La cobertura de la señal de radio es de 1500km (932 millas).

BAR669A:

- la WWVB-60 generada por el reloj atómico de Fort Collins, Colorado (Estados Unidos).

La cobertura de la señal de radio es de 3.219km (200 millas).

NOTA Deslice el interruptor EU / UK en la posición deseada según su ubicación. Repita este paso siempre que reinicie la unidad.

NOTA Se necesita entre 2 y 10 minutos para configurar o si se pulsa REINICIO. La caja de luces alternará entre rojo y verde durante la recepción. Cuando esté completa, el icono de recepción dejará de parpadear. Si la señal de radio es débil, puede tardarse hasta 24 horas en conseguir una seña válida.

RECEPCIÓN DE LA SEÑAL DEL RELOJ

FUERTE	DÉBIL	NO SE RECIBE SEÑAL

Para activar la señal de recepción del reloj:

Pulse▲ y manténgalo pulsado durante dos segundos.

Para desactivar la recepción de la señal:

Pulse ▼ y manténgalo pulsado durante dos segundos.

RELOJ

Para configurar el reloj:

1. Pulse RELOJ y manténgalo pulsado para acceder al modo de configuración. El ajuste parpadeará.
   2 Pulse ▲ / ▼ para modificar la configuración.
2. Pulse CLOCK para confirmar y pase al siguiente. La secuencia de configuración es: uso horario, formato de 12 ó 24 horas, hora, minuto, hora de luz predeterminada activada, hora de luz predeterminada desactivada.

NOTA La zona horaria se puede utilizar para ajustar el reloj a + / -23 horas de la hora recibida por la señal del reloj.

BAR669A: El uso horario se puede configurar según las zonas horarias americanas: P (Pacífico), C(Central), M (Montaña), y E (Este).

ALARMA

Para configurar la alarma:

1. Pulse para pasar a la pantalla de alarma. ((•)) aparece cuando está en la pantalla de la alarma.
2. Pulse y manténgalo pulsado para acceder al modo de configuración de alarma. El ajuste

parpadeará.

3 Pulse ▲ /▼ para modificar la configuración.
4. Pulse para confirmar y pasar al siguiente.

NOTA Cuando la alarma suena, la caja de luces parpadea rápidamente. Si pulsa repetición de alarma, parpadeará lentamente.

Para activar o desactivar la alarma:

Pulse ▶ en la pantalla de alarma. ▶ aparece cuando la alarma está activada.

Para apagar la alarma:

- Pulse SNOOZE/LIGHT para silenciarla durante 8 minutos.

O bien

- Pulse para apagar la alarma y que se active de nuevo pasadas 24 horas.

PREVISIÓN METEOROLÓGICA

La pantalla animada prevé el tiempo de las próximas 12 a 24 horas en un radio de 30 a 50 km (19-31 millas) con una precisión del 70 al 75 por ciento.

SOLEADO
PARCIALMENTENUBLADO
NUBLADO
LLUVIA

TEMPERATURA

Selección de unidad de temperatura:

Pulse °C / °F.

CAJA DE LUCES

La caja de luces tiene 2 tipos distintos de pantalla:

- Previsión meteorológica: el color cambia según las distitnas previsiones meteorológicas.

SOLEADO	PARCIAL MENTE NUBLADO	NUBLADO	LLUVIA
Rojo Rosa		Azul / verde	Azul

- DEMO: el color cambia gradualmente de rojo a azul

Sólo tiene que deslizar el interruptor PREVISIÓN METEOROLÓGICA / DEMO al ajuste que prefiera.

Para activar / desactivar la caja de luces de de la previsión meteorológica o la visualización del espectro de colores, deslice el interruptor ON, OFF, AUTO ON / OFF a una de las opciones siguientes:

• ON – La luz se enciende
- OFF – La luz se apaga
- AUTO ON / OFF – La luz se enciende y apaga en horas predeterminadas. (Para configurar esta opción, consulte la sección del reloj)

ILUMINACIÓN DE LA PANTALLA

Pulse SNOOZE / LIGHT para activar la pantalla durante 5 segundos.

REINICIO

Pulse REINICIO para volver a la configuración predeterminada

PRECAUCIONES

Este producto está diseñado para funcionar durante muchos años, si se usa correctamente. Aquí tiene algunos consejos:

- La colocación de este producto en superficies de madera con cierto tipo de acabados, como por ejemplo barniz claro, puede provocar que este acabado sufra daños. Consulte las instrucciones

del fabricante del mueble para saber qué tipo de objetos se pueden colocar sobre la superficie de madera. Oregon Scientific no asume ninguna responsabilidad en caso de daños en superficies de madera como resultado del contacto con este producto.

• No exponga la unidad a fuerza excesiva, descargas, polvo, temperatura o humedad excesivas, lo cual podría resultar en problemas de funcionamiento, disminución de la vida útil, pilas gastadas y componentes dañados.
• No sumerja el dispositivo en agua. Si se vertiera líquido en la unidad, límpiela con un paño suave y sin electricidad estática.
• No limpie la unidad con materiales abrasivos o corrosivos. El hacerlo podría provocar rayones en os componentes de plástico y corroer el circuito electrónico.
• No manipule los componentes internos. De hacerlo anulará la garantía de la unidad y podría causar daños innecesarios. La unidad contiene componentes que el usuario no debe manipular.
• No tire este producto a un contenedor de basura municipal sin clasificar. Es necesario que recopile este tipo de basura para un tratamiento especial.
• Debido a limitaciones de imprenta, las pantallas que se muestran en este manual pueden diferir de las pantallas reales.

- Los contenidos de este manual no pueden reproducirse sin permiso del fabricante.

NOTA La ficha técnica de este producto y los contenidos de este manual de usuario pueden cambiarse sin aviso.

FICHA TÉCNICA

TIPO DESCRIPCIÓN

Unidad de temperatura °C / °F

Temperatura interior -5°C à 50°C

(23°F à 122°F)

Resolución 0,1°C (0,2°F)

Pantalla del tiempo Lluvia, nublado, parcialmente

nublado, soleado

Reloj Controlado por radio

Formato de pantalla de reloj Formato de 12 ó 24

horas

Pantalla de reloj HH:MM

Duración de la alarma 2 minutos

Repetición de alarma 8 minutos

Corriente Adaptador de

corriente de 4,5V

SOBRE OREGON SCIENTIFIC

Visite nuestra página web (www.oregonscientific.com) para conocer más sobre los productos de Oregon Scientific tales como: Reproductores MP3, juegos y productos de aprendizaje electrónico para niños, relojes de proyección, productos para la salud y el deporte, estaciones meteorológicas y teléfonos digitales y de conferencia. La página web también incluye información de contacto de nuestro departamento de Atención al Cliente, en caso de que necesite contactar con nosotros, a la vez que Preguntas Frecuentes y Descargas de los programas y controladores necesarios para nuestros productos. Esperamos que encuentre toda la información que necesite en nuestra página web. En cualquier caso, si necesita contactar con el departamento de Atención al Cliente directamente, por favor visite wwworegonscientific.es la sección "Contáctenos" o llame al 902 338 368. Los residentes en EEUU pueden visitar www2.oregonscientific.com/service/support o llamar al 1-800-853-8883.

EU-DECLARACIÓN DE CONFORMIDAD

Por medio de la presente Oregon Scientific declara que el Reloj meteorológico multicolor Modelo: BAR669 / BAR669A cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. Tiene a su disposición una copia firmada y sellada de la Declaración de Conformidad, solicitela al Departamento de Atención al Cliente de Oregon Scientific.

PAÍSES BAJO LA DIRECTIVA RTTE

Todos los Países de la UE, Suiza CH

y Noruega N
