1590EVS - Rompecabezas BOSCH - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 1590EVS BOSCH en formato PDF.
| Tipo de producto | Sierra caladora |
| Marca | BOSCH |
| Modelo | 1590EVS |
| Tensión nominal | 120 V ~ 50-60 Hz |
| Intensidad nominal | 6,4 A |
| Velocidad en vacío | 500 - 2 800 min⁻¹ |
| Recorrido | 25 mm |
| Capacidad de corte máxima - Madera | 135 mm |
| Capacidad de corte máxima - Aluminio | 19 mm |
| Capacidad de corte máxima - Acero | 10 mm |
| Capacidad de corte máxima - Acero inoxidable | 3 mm |
| Tipo de cambio de hoja | Sin herramienta (One Touch™) |
| Variador de velocidad | Sí, dial de 6 posiciones |
| Acción orbital | Sí, palanca de 4 posiciones (0-3) |
| Soplador de virutas | Sí, ajustable (encendido/apagado) |
| Base inclinable | Sí, hasta 45° en ambos lados |
| Inserto antiastillas | Sí, reversible |
| Botón de bloqueo en marcha | Sí |
| Doble aislamiento (clase II) | Sí |
| Sistema de aspiración de polvo | Opcional (adaptador y protector contra polvo) |
| Corte en inmersión | Posible |
| Accesorios incluidos | Estuche de transporte, hoja, inserto antiastillas, suela protectora |
Preguntas frecuentes - 1590EVS BOSCH
Preguntas de los usuarios sobre 1590EVS BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Rompecabezas en formato PDF gratis! Encuentra tus instrucciones 1590EVS - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 1590EVS de la marca BOSCH.
MANUAL DE USUARIO 1590EVS BOSCH
Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a continuación, el resultado podrá ser sacudidas eléctricas, incendio y/o lesiones graves.
La expresión "herramienta mecánica" en todas las advertencias que aparecen a continuación se refiere a su herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
GUARDE ESTAS INSTRUCCIONES
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras invitan a que se produzcan accidentes.
No utilice herramientas mecánicas en atmósferas explosivas, como por ejemplo en presencia de líquidos, gases o polvos inflamables. Las herramientas mecánicas generan chispas que pueden incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que estén presentes, mientras esté utilizando una herramienta mecánica. Las distracciones pueden hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben coincidir con el tomacorriente. No modifique nunca el enchufe de ningún modo. No use enchufes adaptadores con herramientas mecánicas conectadas a tierra (puestas a tierra). Los enchufes no modificados y los tomacorrientes coincidentes reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies conectadas o puestas a tierra, tales como tuberías, radiadores, estufas y refrigeradores. Hay un aumento del riesgo de sacudidas eléctricas si el cuerpo del operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o a condiciones húmedas. La entrada de agua en una herramienta mecánica aumenta el riesgo de que se produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el cordón para transportar la herramienta mecánica, tirar de ella o desenchufarla. Mantenga el cordón alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cordones dañados o enganchados aumentan el riesgo de que se produzcan sacudidas eléctricas.
Cuando utilice una herramienta mecánica en el exterior, use un cordón de extensión adecuado para uso a la intemperie. La utilización de un cordón adecuado para uso a la intemperie reduce el riesgo de que se produzcan sacudidas eléctricas.
No use herramientas mecánicas con capacidad nominal solamente para CA con una fuente de energía de CC. Aunque pueda parecer que la herramienta funciona correctamente, es probable que los componentes eléctricos de la herramienta con capacidad nominal para CA fallen y creen un peligro para el operador.
Si es inevitable utilizar la herramienta mecánica en lugares húmedos, se debe utilizar un interruptor de circuito accionado por corriente de pérdida a tierra (GFCI) para suministrar energía a la herramienta. Un GFCI y los dispositivos de protección personal, como guantes de goma y calzado de goma de electricista, mejoran más su seguridad personal.
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando esté utilizando una herramienta mecánica. No use una herramienta mecánica cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción cuando esté utilizando herramientas mecánicas podrá causar lesiones corporales graves.
Use equipo de seguridad. Use siempre protección de los ojos. El equipo de seguridad, como por ejemplo una máscara antipolvo, calzado de seguridad antideslizante, casco o protección de oídos, utilizado para las condiciones apropiadas, reducirá las lesiones corporales.
Evite el arranque accidental. Asegúrese de que el interruptor está en la posición de apagado antes de enchufar la herramienta. Si se transportan herramientas mecánicas con el dedo en el interruptor o se enchufan herramientas mecánicas que tienen el interruptor en la posición de encendido, se invita a que se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de encender la herramienta mecánica. Una llave de tuerca o de ajuste que se deje colocada en una pieza giratoria de la herramienta mecánica podría causar lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio apropiados en todo momento. Esto permite controlar mejor la herramienta mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni alhajas holgadas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, las alhajas holgadas o el pelo largo pueden quedar atrapados en las piezas móviles.
Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, asegúrese de que dichas instalaciones estén conectadas y se usen correctamente. El uso de estos dispositivos pueda reducir los peligros relacionados con el polvo.
Mantenga los mangos secos, limpios y libres de aceite y grasa. Las manos resbalosas no pueden controlar del modo seguro la herramienta mecánica.
Uso y cuidado de las herramientas mecánicas
No fuerce la herramienta mecánica. Use la herramienta mecánica correcta para la aplicación que desee realizar. La herramienta mecánica correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la enciende y apaga. Toda herramienta mecánica que no se pueda controlar con el interruptor es peligrosa y debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el paquete de batería de la herramienta mecánica antes de hacer cualquier ajuste, cambiar accesorios o almacenar herramientas mecánicas. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera del alcance de los niños y no deje que personas que no estén familiarizadas con la herramienta mecánica o con estas instrucciones utilicen la herramienta. Las herramientas mecánicas son peligrosas en manos de usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe si hay piezas desalineadas o que se atoran, si hay piezas rotas y si existe cualquier otra situación que podría afectar el funcionamiento de la herramienta mecánica. Si la herramienta mecánica está dañada, haga que la reparen antes de usarla. Muchos accidentes son causados por herramientas mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y limpias. Es menos probable que las herramientas de corte mantenidas apropiadamente, con bordes de corte afilados, se atoren, y dichas herramientas son más fáciles de controlar.
Use la herramienta mecánica, los accesorios, las brocas de la herramienta, etc., de acuerdo con estas instrucciones y de la manera prevista para el tipo específico de herramienta mecánica, teniendo en cuenta las condiciones de trabajo y el trabajo que se vaya a realizar. El uso de la herramienta mecánica para operaciones distintas a aquellas para las que fue diseñada podrá causar una situación peligrosa.
Use abrazaderas u otro modo práctico de sujetar y soportar la pieza de trabajo en una plataforma estable. Si se sujeta la pieza de trabajo con la mano o contra el cuerpo, se crea una situación inestable que podría causar pérdida de control.
Vacía varias capas de poliuretano, barniz, goma laca o una superficie de revestimiento similar. Las partículas finas de polvo generado por el lijado podrían autoinflamarse y causar un incendio.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicios de un técnico de reparaciones calificado, realizando únicamente piezas de repuesto idénticas. Esto asegurará que se mantenga la seguridad de la herramienta mecánica.
Desarrolle un programa de mantenimiento periódico de la herramienta. Cuando limpie una herramienta, tenga cuidado de no desmontar ninguna de sus partes, ya que los cables internos podrían reubicarse incorrectamente o pellizcarse, o los resortes de retorno de los protectores de seguridad podrían montarse incorrectamente. Ciertos agentes de limpieza, tales como gasolina, tetracloruro de carbono, amoniaco, etc., podrían dañar las piezas de plástico.
GUARDE ESTAS INSTRUCCIONES
Normas de seguridad para sierras de vaivén
Sujete la herramienta por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cordón. El contacto con un cable que tenga corriente hará que esta pase a las partes metálicas descubiertas de la herramienta y que el operador reciba sacudidas eléctricas. No taladre, rompa, ni haga trabajo de sujeción en paredes existentes ni en otras áreas ciegas donde pueda haber cables eléctricos. Si esta situación es inevitable, desconecte todos los fusibles o cortacircuitos que alimentan este sitio de trabajo.
Nunca deje el gatillo fijo en la posición "ON" (encendido). Antes de enchufar la herramienta,
compruebe que el cierre del gatillo esté en la posición "OFF" (apagado). Un arranque accidental podrá causar lesiones.
Siga la ubicación y la posición del botón de "Fijación en ON" del interruptor. Si el interruptor está fijo en la posición "ON" durante el uso, esté preparado para en situaciones de emergencia ponerlo en "OFF", tirando primero del gatillo y soltándolo inmediatamente cuando suelte el botón de "Fijación en ON".
Mantenga las manos alejadas del área de corte. No ponga la mano bajo del material que se está cortando. La proximidad de la hoja a la mano que oculta a la vista.
Mantenga las manos alejadas del espacio entre la caja de engranajes y el soporte de la hoja de sierra. El soporte de la hoja de vaivén puede pellizcarle los dedos.
No utilice hojas desafiladas ni dañadas. Una hoja doblada puede romperse fácilmente o causar retroceso.
Antes de comenzar el corte, encienda la herramienta y deje que la hoja alcance toda su velocidad. La herramienta puede chirriar o vibrar si la velocidad de la hoja es demasiado lenta al comienzo del corte y posiblemente pueda experimentar retroceso.
Fije el material antes de cortar. Nunca lo sostenga en la mano ni sobre las piernas. El material delgado puede curvarse o vibrar con la hoja, causando pérdida de control.
Asegúrese de que todos los tornillos de ajuste y el soporte de la hoja estén apretados antes de hacer un corte. Si los tornillos de ajuste y los soportes están flojos, puede hacer que la herramienta o la hoja resbale, pudiendo producirse pérdida de control.
Al quitar la hoja de la herramienta, evite el contacto con la piel y use guantes protectores
adecuados al agarrar la hoja o el accesorio. Los accesorios pueden estar calientes cuando del uso prolongado.
ADVERTENCIA
Cierto polvo generado por el lijado, aserrado, amolado y taladrado, y por otras actividades de agentes químicos que se sabe defectos de nacimiento u otras producciones. Algunos ejemplos de los son:
- Plomo de pinturas a base de plomo,
- Sílice cristalina de ladrillos y cemento y otros productos de mampostería, y
- Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía, dependiendo de con cuánta frecuencia realice este tipo de trabajo. Para reducir su exposición a estos agentes químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo máscaras antipolvo que estén diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
| Símbolo | Nombre | Designación/explicación |
| V | Volt | Tensión (potencial) |
| A | Ampere | Corriente |
| Hz | Hertz | Frecuencia (ciclos por segundo) |
| W | Watt | Potencia |
| kg | Kilogramo | Peso |
| min | Minuto | Tiempo |
| s | Segundo | Tiempo |
| ∅ | Diámetro | Tamaño de las brocas taladradoras, muelas, etc. |
| n0 | Velocidad sin energia | Velocidad rotacional sin energia |
| .../min | Revoluciones o alternación por minuto | Revoluciones, golpes, velocidad de superficie, orbitas, etc., por minuto |
| 0 | Posición "off" (apagado) | Velocidad cero, par motor cero... |
| 1, 2, 3, ...I, II, III, | Graduaciones del selector | Graduaciones de velocidad, par motor o posición. Un número más alto significafa mayor velocidadselector settings |
| 0 | Selector infinitamente variable con apagado | La velocidadurrenta desdela gratuaciónde0 |
| → | Flecha | Acción en la directionde la flecha |
| ~ | Corriente alterna | Tipo o una característica de corriente |
| == | Corriente continua | Tipo o una característica de corriente |
| ~ | Corriente alterna o continua | Tipo o una característica de corriente |
| [ ] | Construcción de clase II | Designa las ferramentas de construcción con aislamiento doble. |
| ± | Terminal de toma de tierra | Terminal de conexión atierra |
| ! | Símbolo de advertencia | Alerta al usuario sobre mensajes de advertencia |
| Sello RBRCTM de Ni-Cd | Designa el programa de reciclaje de baterías de Ni-Cd |
Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando que cumple las normas canadienses.
Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.
US
Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories y que Underwriters Laboratories la ha catalogado según las normas canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).
Descripción funcional y especificaciones
ADVERTENCIA
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje o ajuste, o quitar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.

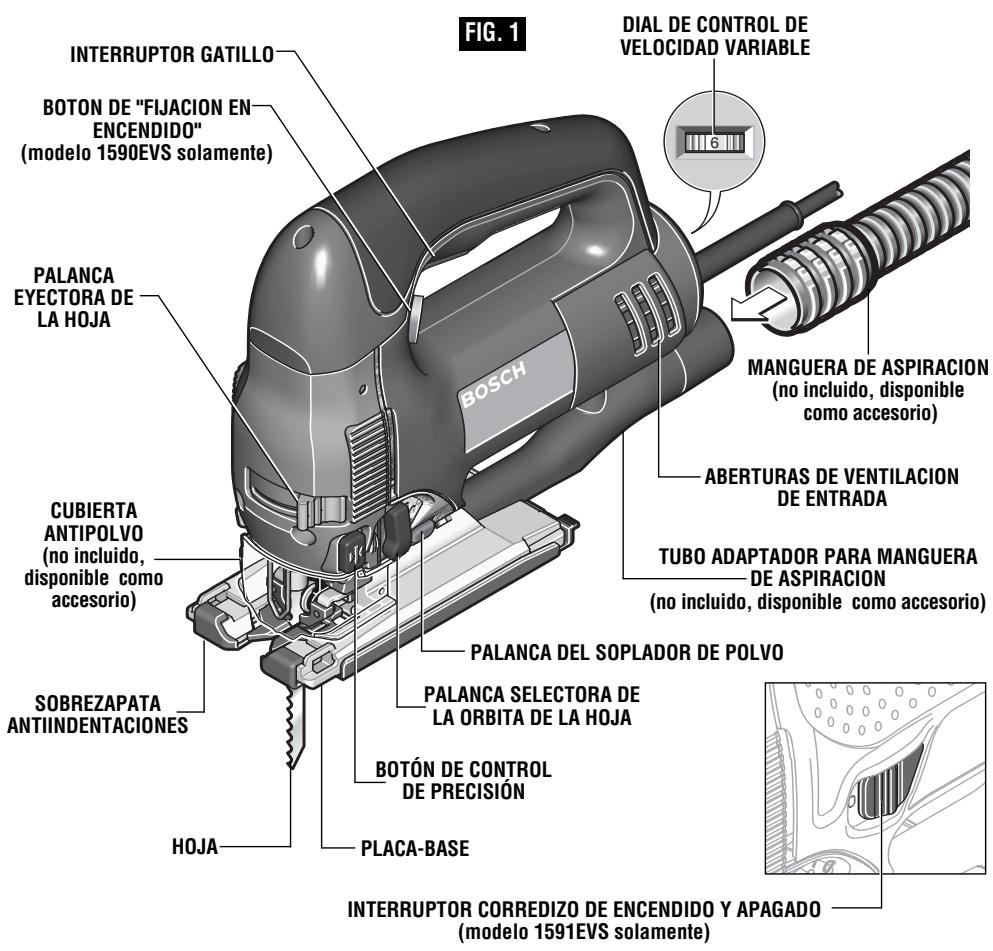

Sierras caladoras
Número de modelo
1590EVS y 1591EVS
Tensión nominal
120V~50-60Hz
Amperaje nominal
6,4A
Capacidad sin energía
n0 500-2800/min
Longitud de carrera
25 mm
Madera
135 mm
Aluminio
19 mm
Acero
10 mm
Acero inoxidable
3 mm

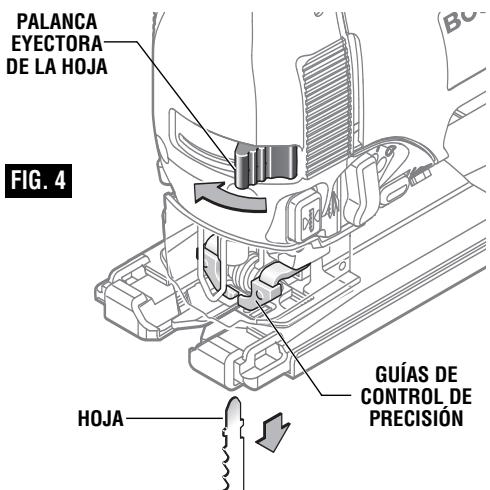

INSTALACIÓN Y REMOCIÓN DE LA HOJA
Esta sierra caladora está equipada con el sistema de cambio de hoja sin herramientas "One Touch" de Bosch. Este sistema permite que el cambio de hojas sea sencillo y rápido.
Introduzca la hoja de sierra (con los dientes en el sentido de corte) hasta que se acople en el émbolo (Fig. 2). Al introducir la hoja de sierra, la parte posterior de la hoja debe descansar en la ranura del rodillo de guía (Fig. 3).
Nota: Si la hoja de sierra no se puede introducir en el émbolo, las ranuras del portahoja no están posicionadas de la forma que se muestra en la ilustración, o debido a que las guías de control de precisión están cerradas, empuje la palanca eyectora de la hoja brevemente hacia la parte delantera y suéltela (Fig. 4).
Para retirar la hoja de sierra, empuje la palanca eyectora hasta el tope central; esto suelta las guías de control de precisión y eyecta la hoja de sierra (Fig. 4).
Al cambiar la hoja, la herramienta se debe sostener de manera que la hoja sea eyectada de modo seguro.

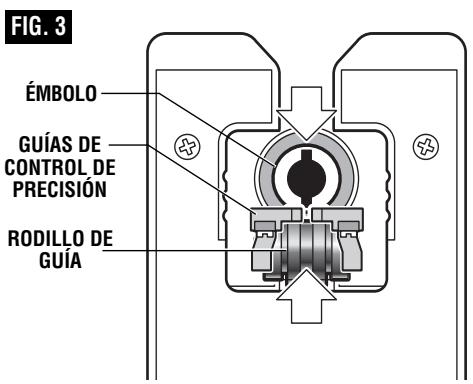

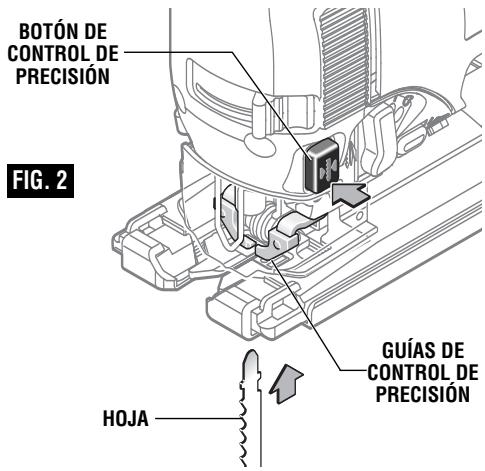

CONTROL DE PRECISIÓN
Las guías de control de precisión se diseñaron para mejorar la precisión de corte vertical de la hoja de sierra.
Para usar este dispositivo, simplemente oprima el botón de control de precisión para cerrar las guías con el fin de lograr control de precisión. Una vez hecho esto, la hoja de sierra será guiada lateralmente por las guías de control de precisión, lo cual permite realizar cortes de precisión.
Las guías de control de precisión se pueden usar para todas las aplicaciones, incluyendo los cortes en bisel. El control de precisión se recomienda para realizar cortes en madera gruesa, ya que se mantiene el ángulo de corte y se reduce la desviación de la hoja de sierra. Consulte "Consejos de uso" para obtener más información.
EXTRACCIÓN DE POLVO
(no incluido, disponible como accesorio)

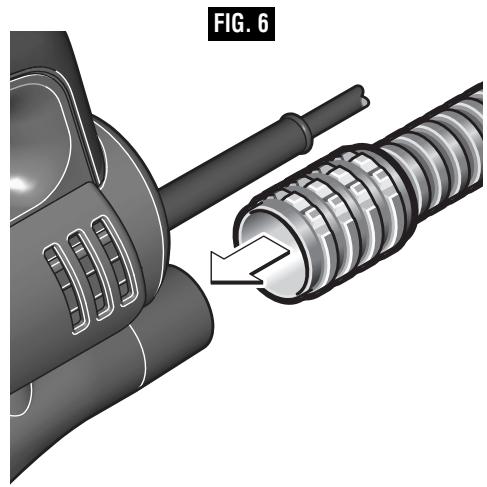

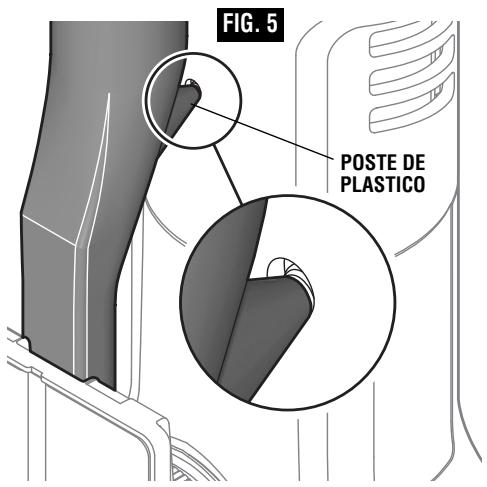

Se puede acoplar un tubo adaptador para manguera de aspiración y una cubierta antipolvo (accesorio opcional) para la extracción de polvo y virutas. El tubo adaptador para manguera de aspiración sirve como conector para la manguera de aspiración.
ATENCIÓN: El adaptador para manguera de aspiración se debe usar solamente con la cubierta antipolvo cuando esté conectado a una aspiradora.
Para usar este dispositivo, acople el tubo adaptador para manguera de aspiración a la placa-base. Al introducir el tubo adaptador en la placa-base, asegúrese de que el poste de plástico del tubo adaptador se acople en el agujero correspondiente de la caja del motor (Fig. 5).
Para aspiración, puede conectarse una manguera de aspiración Air Sweep de Bosch (accesorio opcional) directamente al tubo adaptador para manguera de aspiración (Fig. 6).
Para que la recogida de polvo con la aspiradora sea máxima, la cubierta antipolvo debe estar instalada.
COLOCACIÓN DE LA SOBREZAPATA ANTIINDENTACIONES
La herramienta está equipada con una sobrezapata protectora de plástico que protege las superficies más finas.
Para colocar la sobrezapata, engánchela sobre la parte delantera de la placa-base de metal y acóplela a presión en su sitio en la parte trasera de la placa-base (Fig. 7).

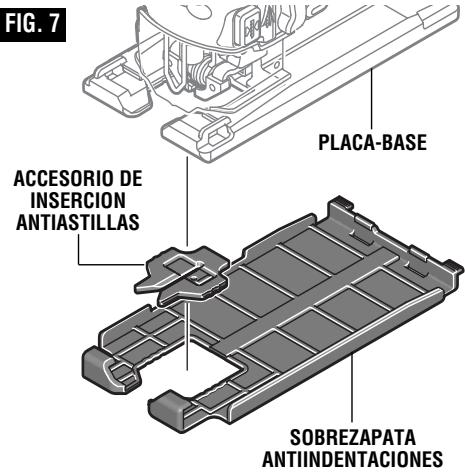

ACCESORIO DE INSERCIÓN ANTIASTILLAS
Para minimizar el astillamiento de la superficie superior del material que se esté cortando, coloque el accesorio de inserción antiastillas en la abertura de la hoja que está en la placa-base (Fig. 7).
El accesorio de inserción antiastillas se puede introducir en la placa-base en dos posiciones.
En el caso de hojas de sierra estrechas, coloque el accesorio de inserción completamente en la parte delantera de la abertura (Fig. 8).
En el caso de hojas de sierra más anchas, coloque el accesorio de inserción completamente en la parte de detrás de la abertura (Fig. 9).
Nota: Este accesorio de inserción solo funciona con hojas que tengan lados amolados, como la T301CD, T101B, T101D y T101DP.
Instrucciones de funcionamiento
VELOCIDAD DEL ÉMBOLO
La velocidad requerida de corte o velocidad de carrera de la sierra caladora depende del material que se esté cortando, del tipo de hoja que se esté utilizando y de la velocidad de avance preferida por el operador.
La mejor velocidad para una aplicación específica se determina en su mayor parte por la experiencia. Como regla general, las velocidades más lentas son para materiales más densos y la velocidad más rápida es para materiales más blandos.
Tenga en cuenta que cuando la sierra caladora se utiliza en las posiciones de baja velocidad durante un período de tiempo prolongado, la temperatura del motor subirá debido a las velocidades más lentas del ventilador interno de refrigeración. En dichos casos, es necesario hacer funcionar la herramienta ocasionalmente a máxima velocidad durante unos instantes para mantener el motor girando con una eficiencia máxima.
INTERRUPTOR GATILLO CON BOTÓN DE "FIJACIÓN EN ENCENDIDO" (Modelos 1590EVS solamente)
La sierra caladora puede encenderse o apagarse apretando o soltando el gatillo. La sierra caladora también está equipada con un botón de "Fijación en encendido" ubicado justo encima del gatillo, que permite el funcionamiento continuo sin tener que mantener apretado el gatillo (Fig. 1).
PARA FIJAR EL INTERRUPTOR EN LA POSICIÓN DE ENCENDIDO: Apriete el gatillo completamente, oprima el botón y suelte el gatillo.
PARA DESBLOQUEAR EL INTERRUPTOR: Apriete el gatillo y suéltelo sin oprimir el botón "Fijación en encendido".
ADVERTENCIA
Si el botón de "Fijación en encendido" se oprime
continuamente, el gatillo no puede soltarse.
INTERRUPTOR CORREDIZO DE ENCENDIDO Y APAGADO (Modelos 1591EVS solamente)
La herramienta se enciende mediante el botón del interruptor colocado en un lugar de la caja del motor. El interruptor se fija en la posición de encendido, lo cual resulta práctico para el funcionamiento continuo (Fig. 1).
PARA ENCENDER LA HERRAMIENTA, deslice el botón del interruptor hacia adelante.
PARA DESBLOQUEAR EL INTERRUPTOR, deslice el botón del interruptor hacia atrás.
CIRCUITERÍA DE RESPUESTA CONSTANTE
El sistema electrónico interno de retroalimentación proporciona un "arranque suave" que reducirá las tensiones que se producen como consecuencia de un arranque de par motor alto. El sistema también mantiene la velocidad seleccionada bajo carga para brindar la máxima eficiencia.
DIAL DE VELOCIDAD VARIABLE
La sierra caladora está equipada con un dial de velocidad variable. La velocidad de carrera de la hoja puede ajustarse durante la operación de corte preajustando el dial en cualquiera de los seis números o entre ellos.
Posición Capacidad de CPM (carreras por minuto)
1 500 2 500-800 3 500-1400 4 500-1900 5 500-2400 6 500-2800
PALANCA SELECTORA DE LA ÓRBITA DE LA HOJA
Puede lograrse una eficiencia de corte máxima ajustando la palanca selectora de la órbita de la hoja para convenir con el material que se esté cortando.
El cuadro siguiente le ayudará a determinar qué posición debe usar para la aplicación que desea realizar. La finalidad de este cuadro es servir solamente como recomendación y deben realizarse primero cortes de prueba en material de desecho para determinar la mejor posición.
Posición 0
Materiales duros, como metales o chapas metálicas finas. Posición usada con cuchillas, hojas de filo de grano abrasivo, en trabajo de raspado y con hojas de corte hacia abajo.
Posición 1
Materiales blandos donde se realizan cortes más limpios o trabajo de contorneo delicado.
Posición 2
Materiales de densidad intermedia, como maderas más duras o tablero de partículas de madera.
Posición 3
Materiales blandos, como madera, plásticos, etc., y cuando el corte rápido sea más importante que un corte limpio.
SOPLADOR DE VIRUTAS
La sierra caladora está equipada con un soplador de virutas de dos posiciones para ayudar a mantener la línea de corte libre de virutas.
Al ajustar la palanca del soplador de virutas, la fuerza de la descarga de aire puede alterarse de la forma siguiente:
SOPLADOR ENCENDIDO
Para trabajo con madera, plástico y materiales similares que producen grandes cantidades de serrín.
SOPLADOR APAGADO
Para trabajo con metales y cuando se utilicen agentes refrigerantes, o con el accesorio de recolección de polvo.

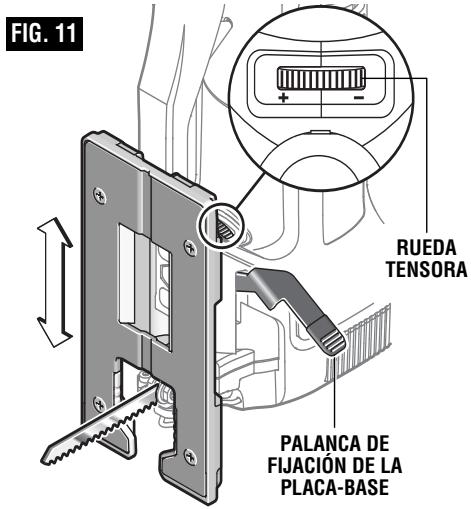

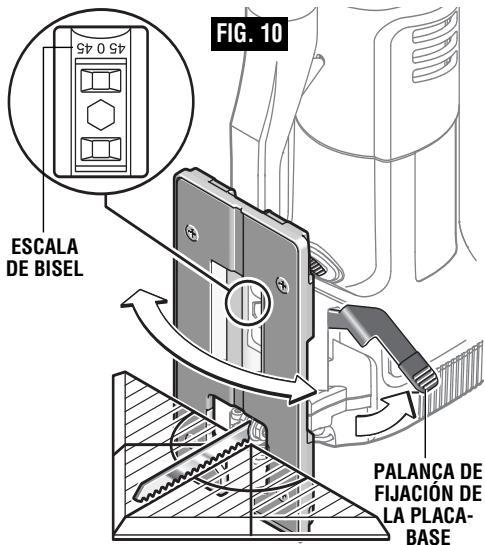

AJUSTE DEL ÁNGULO DE LA PLACA-BASE
La placa-base puede inclinarse para permitir realizar cortes en ángulo de hasta 45° en cualquier sentido (Fig. 10).
Para ajustar la placa-base, quite la cubierta antipolvo si se está utilizando, abra la palanca de fijación de la placa-base, deslice la placa-base ligeramente hacia adelante, hacia la parte delantera de la herramienta, y luego gírela hasta el ángulo deseado (Fig. 10).
Nota: Si la placa-base no se puede deslizar o si se tiene dificultad cuando se ha soltado la palanca de fijación de la placa-base, gire la rueda tensora en el sentido "-" (Fig. 11).
Las ranuras de retén sujetarán la placa-base firmemente a 45° y hay marcas de posición adicionales para ángulos de 15°, 22.5° y 30°. Pueden ajustarse ángulos intermedios con un transportador de ángulos. Después de posicionar la placa-base, apriete firmemente el tornillo (Fig. 10).
Después de posicionar la placa base, cierre la palanca de fijación de la placa base para apretar firmemente el ajuste de la placa base (Fig. 10).
Nota: Si la palanca de fijación no aprieta firmemente la placa base al cerrar la palanca, abra la palanca de fijación y gire la rueda tensora en el sentido "+" hasta que se haya logrado la tensión deseada (Fig. 11).
CORTE AL RAS
Para permitir que la sierra haga un corte perpendicular cerca de una superficie vertical, la placa base deberá reposicionarse de la forma singular.
Tenga en cuenta que cuando la placa base se retrae de esta forma, solamente es posible realizar cortes a 90° y que la guía de corte opcional y la guía del accesorio de inserción antiastillas no puedan utilizarse.
Para ajustar la placa base, quite la cubierta antipolvo y el accesorio de inserción antiastillas, abra la palanca de fijación de la placa base y mueva la placa base de vuelta a la ranura de alineación de 0° (Fig. 11).
Nota: Si la placa base no se pueda ajustar o si se tiene dificultad después de haber soltado la palanca de fijación de la placa base, gire la rueda tensora en el sentido "-" (Fig. 11).
Después de posicionar la placa base, cierre la palanca de fijación de la placa base para apretar firmemente el ajuste de la placa base (Fig. 11).
Nota: Si la palanca de fijación no aprieta firmemente la placa base al cerrar la palanca, abra la palanca de fijación y gire la rueda tensora en el sentido "+" hasta que se haya logrado la tensión deseada (Fig. 11).
CONSEJOS PARA LA HERRAMIENTA
Asegúrese siempre de que las piezas de trabajo más pequeñas estén sujetas firmemente a un banco u otro soporte. Los paneles más grandes suelen sujetarse en su sitio con abrazaderas sobre un banco o caballetes de aserrar.
Para comenzar un corte, marque claramente la línea de corte y apoye la parte delantera de la placa base sobre la pieza de trabajo. Accione el interruptor y
mueva la hoja hacia el interior de la pieza de trabajo realizando solamente suficiente presión hacia adelante para mantener la hoja cortando uniformemente. No fuerce la sierra, ya que esto no hará que corte más rápidamente; deje que la hoja haga el trabajo.
Seleccione las hojas cuidadosamente, ya que la capacidad de la sierra caladora para seguir curvas, proporcionar acabados más lisos o realizar cortes más rápidamente está relacionada directamente con el tipo de hoja que se utilice (Vea a su distribuidor Bosch).
Para cortar curvas pronunciadas, lo mejor es usar una hoja estrecha o de contornear.
Al aserrar metal o materiales similares, apague el soplador de virutas y aplique refrigerante/lubricante a lo largo de la línea de corte.
Cuando corte madera gruesa, use el botón de control de precisión para aumentar la acción de guía lateral de la hoja de sierra.
CORTE MEDIANTE DESCENSO VERTICAL
El corte mediante descenso vertical es efectivo y ahora para hacer aberturas bastas en materiales más blandos. No es necesario hacer un agujero para un corte inferior o de bolsillo. Trace líneas para la abertura, agarre la sierra firmemente e inclínela hacia adelante para que la punta de la base de la sierra esté apoyada sobre la pieza de trabajo, pero con la hoja bien alejada de la pieza de trabajo. Arranque el motor y baje la hoja muy gradualmente. Cuando haga contacto, continúe ejerciendo presión hacia abajo sobre la punta de la base de la sierra, haciendo pivotar la sierra lentamente como una bisagra hasta que la hoja corte y la base se apoye horizontalmente sobre la pieza de trabajo. Luego, asierre hacia adelante siguiendo la línea de corte. No recomendamos el corte mediante descenso vertical con una hoja para desplazamiento continuo.
Para hacer esquinas muy pronunciadas, corte hasta la esquina y retroceda ligeramente antes de rodear la esquina. Después de terminar la abertura, vuelva a cada esquina y córtela desde el sentido contrario para completar el ángulo recto. No intente cortar mediante descenso vertical en materiales duros como por ejemplo acero.
GUÍA DE CORTE CIRCULAR Y PARALELO (no incluida, disponible como accesorio)
Este accesorio se encuentra disponible a un costo adicional. Se utiliza para cortes rectos y circulares rápidos y precisos (Fig. 11).
CORTE PARALELO

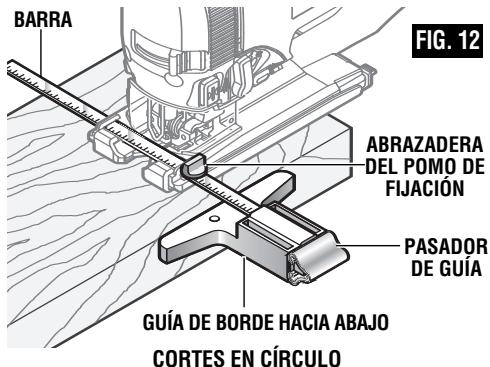

- Introduzca la barra de la guía a través de la abrazadera del pomo de fijación y a través de las ranuras provistas en el pie, desde cualesquiera de los lados de dicho pie, con la guía de borde orientada hacia ABAJO (Fig. 12).
- Enganche la abrazadera del pomo de fijación sobre el borde de la placa-base, ajuste el tope-guía a la anchura deseada y apriete firmemente la abrazadera del pomo de fijación (Fig. 12).
- Antes de colocar la guía, dibuje un círculo y pretaladre un agujero central de 13/64" en la pieza de trabajo.
- Perfore un corte o realícelo mediante descenso vertical cerca del borde del círculo, apague la sierra y desconecte el enchufe de la fuente de energía.

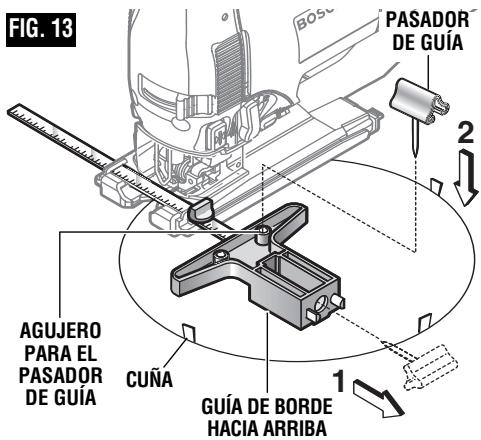

- Coloque la guía en la sierra con la guía de borde orientada hacia ARRIBA de la longitud que se muestra en la ilustración (Fig. 13).
- Quite el pasador de guía del extremo de la guía y empuje dicho pasador a través del agujero provisto en la guía y hacia el interior del agujero central de la pieza de trabajo.
- Mida la distancia desde el agujero seleccionado hasta la hoja. Debe ser igual al radio del círculo.
- Introduzca el enchufe en la fuente de energía, sujete la sierra firmemente, apriete el gatillo y empuje la sierra lentamente hacia adelante. Para hacer un agujero, corte desde dentro del círculo; para hacer ruedas o discos, corte desde afuera.
Consejo para cortar: Corte lentamente para que la hoja permanezca recta en el corte. Coloque pequeñas cuñas en el corte, tal como se muestra en la Fig. 13, para evitar que el círculo interior se separe cuando usted esté cerca del final del corte.
Servicio
ADVERTENCIA
El mantenimiento preventivo realizado por personal no
autorizado puede dar lugar a la colocación incorrecta de cables y componentes internos que podrá constituir un peligro serio. Recomendamos que todo el servicio de las herramientas sea realizado por un Centro de servicio de fábrica Bosch o por una Estación de servicio Bosch autorizada.
LUBRICACIÓN DE LAS HERRAMIENTAS
Su herramienta Bosch ha sido lubricada adecuadamente y está lista para la utilización. Se recomienda que las herramientas con engranajes se vuelvan a engrasar con un lubricante especial para engranajes en cada cambio de escobillas.
ESCOBILLAS DE CARBÓN
Las escobillas y el conmutador de la herramienta han sido diseñados para muchas horas de servicio fiable. Para mantener un rendimiento óptimo del motor, recomendamos que cada dos a tres meses se examinen las escobillas. Solo se deben usar escobillas de repuesto Bosch genuinas diseñadas específicamente para su herramienta.
RODAMIENTOS
Después de 300-400 horas de funcionamiento, o después de cada segundo cambio de escobillas, los
rodamientos deben cambiarse en un Centro de servicio de fábrica Bosch o en una Estación de servicio Bosch autorizada. Los rodamientos que se vuelven ruidosos (debido a la pesada carga o al corte de materiales muy abrasivos) deben ser sustituidos inmediatamente para evitar el sobrecalentamiento o el fallo del motor.
Limpieza
ADVERTENCIA
Para evitar accidentes, desconecte siempre la herramienta de la fuente de energía antes de la limpieza o de la realización de cualquier mantenimiento.
La herramienta se puede limpiar más eficazmente con aire comprimido seco. Use gafas de seguridad siempre que limpie herramientas con aire comprimido.
Las aberturas de ventilación y las palancas de interruptor deben mantenerse limpias y libres de materias extrañas. No intente limpiar introduciendo objetos puntiagudos a través de las aberturas.
PRECAUCIÓN
Ciertos agentes de limpieza y disolventes dañan las piezas de plástico.
Algunos de estos son: gasolina, tetracloruro de carbono, disolventes de limpieza clorados, amoniaco y detergentes domésticos que contienen amoniaco.
Accesorios
ADVERTENCIA
Si es necesario un cordón de extensión, se debe usar un cordón con conductores de tamaño adecuado que sea capaz de transportar la corriente necesaria para la herramienta.
Esto evitará caídas de tensión excesivas, pérdida de potencia o recalentamiento. Las herramientas conectadas a tierra deben usar cordones de extensión de 3 hilos que tengan enchufes de 3 terminales y receptáculos para 3 terminales.
NOTA: Cuanto mayor es el número de calibre, más grueso es el cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSIÓN HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
| Capacidad nominal en ampères de la herramipta | Tamaño del cordón en A.W.G. | Tamaños del cable en mm2 | ||||||
| Longitud del cordón en pies | Longitud del cordón en metros | |||||||
| 25 | 50 | 100 | 150 | 15 | 30 | 60 | 120 | |
| 3-6 | 18 | 16 | 16 | 14 | 0,75 | 0,75 | 1,5 | 2,5 |
| 6-8 | 18 | 16 | 14 | 12 | 0,75 | 1,0 | 2,5 | 4,0 |
| 8-10 | 18 | 16 | 14 | 12 | 0,75 | 1,0 | 2,5 | 4,0 |
| 10-12 | 16 | 16 | 14 | 12 | 1,0 | 2,5 | 4,0 | — |
| 12-16 | 14 | 12 | — | — | — | — | — | — |
- Sobrezapata antiindentaciones
- Accesorio de inserción antiastillas
- 3 hojas surtidas ** Juego de extracción de polvo; incluye tubo adaptador para manguera de aspiración, manguera de aspiración y cubierta antipolvo ** Guía de corte circular y paralelo
- Estuche de transporte (Modelos 1590EVSK y 1591EVSK solamente) ( = equipo estándar) ( * = accesorios opcionales)
Notas:
Observaciones:
Notas:
GARANTÍA LIMITADA DE HERRAMIENTAS ELÉCTRICAS PORTÁTILES Y DE BANCO BOSCH
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para banco de trabajo BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consiste en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido realizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para banco de trabajo completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTÍA LIMITADA NO SE APLICA A ARTÍCULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVÉN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTÍCULOS RELACIONADOS.
TODAS LAS GARANTÍAS IMPLÍCITAS TENDRÁN UNA DURACIÓN LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO QUE ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO DE NINGÚN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR PÉRDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACIÓN DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
ESTA GARANTÍA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECÍFICOS Y ES POSIBLE QUE USTED TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADÁ Y DE UN PAÍS A OTRO.
ESTA GARANTÍA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELÉCTRICAS PORTÁTILES Y PARA BANCO DE TRABAJO VENDIDAS EN LOS ESTADOS UNIDOS DE AMÉRICA, CANADÁ Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTÍA EN OTROS PAÍSES, PÓNGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
- GUARDE ESTAS INSTRUCCIONES
- SEGURIDAD DEL ÁREA DE TRABAJO
- SEGURIDAD ELÉCTRICA
- SEGURIDAD PERSONAL
- USO Y CUIDADO DE LAS HERRAMIENTAS MECÁNICAS
- SERVICIO DE AJUSTES Y REPARACIONES
- NORMAS DE SEGURIDAD PARA SIERRAS DE VAIVÉN
- ADVERTENCIA
- SÍMBOLOS
- DESCRIPCIÓN FUNCIONAL Y ESPECIFICACIONES
- INSTALACIÓN Y REMOCIÓN DE LA HOJA
- CONTROL DE PRECISIÓN
- EXTRACCIÓN DE POLVO
- (NO INCLUIDO, DISPONIBLE COMO ACCESORIO)
- COLOCACIÓN DE LA SOBREZAPATA ANTIINDENTACIONES
- ACCESORIO DE INSERCIÓN ANTIASTILLAS
- INSTRUCCIONES DE FUNCIONAMIENTO
- VELOCIDAD DEL ÉMBOLO
- INTERRUPTOR GATILLO CON BOTÓN DE "FIJACIÓN EN ENCENDIDO" (MODELOS 1590EVS SOLAMENTE)
- INTERRUPTOR CORREDIZO DE ENCENDIDO Y APAGADO (MODELOS 1591EVS SOLAMENTE)
- CIRCUITERÍA DE RESPUESTA CONSTANTE
- DIAL DE VELOCIDAD VARIABLE
- POSICIÓN CAPACIDAD DE CPM (CARRERAS POR MINUTO)
- PALANCA SELECTORA DE LA ÓRBITA DE LA HOJA
- POSICIÓN
- SOPLADOR DE VIRUTAS
- SOPLADOR ENCENDIDO
- SOPLADOR APAGADO
- AJUSTE DEL ÁNGULO DE LA PLACA-BASE
- CORTE AL RAS
- CONSEJOS PARA LA HERRAMIENTA
- CORTE MEDIANTE DESCENSO VERTICAL
- GUÍA DE CORTE CIRCULAR Y PARALELO (NO INCLUIDA, DISPONIBLE COMO ACCESORIO)
- CORTE PARALELO
- SERVICIO
- LUBRICACIÓN DE LAS HERRAMIENTAS
- ESCOBILLAS DE CARBÓN
- RODAMIENTOS
- LIMPIEZA
- PRECAUCIÓN
- ACCESORIOS
- GARANTÍA LIMITADA DE HERRAMIENTAS ELÉCTRICAS PORTÁTILES Y DE BANCO BOSCH
Marca : BOSCH
Modelo : 1590EVS
Categoría : Rompecabezas
