ZCG61211WA - Cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina de gas independiente
Marca	Zanussi
Modelo	ZCG61211WA
Ancho	60 cm
Alto	85 cm
Fondo	60 cm
Peso	50 kg aproximadamente
Número de quemadores	4
Tipo de horno	Gas con termostato
Capacidad del horno	58 litros
Alimentación	Gas natural (G20) / Butano (G30) / Propano (G31)
Potencia máxima de quemadores	2,5 kW (quemador grande)
Consumo de gas del horno	2,8 kW
Encendido	Eléctrico automático integrado
Seguridad	Válvula de seguridad con termopar en quemadores y horno
Limpieza	Esmalte vitrocerámico de fácil limpieza
Accesorios incluidos	Rejilla de horno, bandeja esmaltada, kit de reductores de llama
Reparabilidad	Piezas de repuesto disponibles (inyectores, termopares, etc.)
Puerta del horno	Doble cristal desmontable para limpieza

Preguntas frecuentes - ZCG61211WA ZANUSSI

¿Cómo instalar la cocina correctamente?

La instalación debe realizarla un técnico autorizado. Asegúrese de que la cocina esté nivelada y conectada a la red de gas con un flexible homologado. Deje una ventilación adecuada según normativa local.

¿Cómo cambiar de gas natural a butano?

Necesitará el kit de conversión incluido. Sustituya los inyectores de los quemadores y del horno, y ajuste la válvula de regulación. Consulte el manual para los pasos detallados.

¿Cómo limpiar los quemadores?

Retire las rejillas y tapas de los quemadores. Lávelas con agua tibia y detergente suave. No use productos abrasivos. Seque completamente antes de volver a montar.

¿Qué hacer si el horno no enciende?

Verifique que el suministro de gas esté abierto y que el encendedor funcione (debe oír chispas). Si no enciende, limpie el termopar y el quemador. Si persiste, contacte al servicio técnico.

¿Cómo usar el grill del horno?

Seleccione la función grill en el mando del horno. Precaliente durante 5 minutos con la puerta cerrada. Coloque los alimentos en la rejilla alta. Vigile la cocción para evitar quemaduras.

¿Cómo ajustar la llama mínima de los quemadores?

Con el quemador encendido en posición mínima, gire el tornillo de derivación (ubicado en el eje del mando) con un destornillador hasta que la llama sea estable y pequeña. Hágalo solo si es necesario.

¿Dónde encontrar el número de serie?

El número de serie se encuentra en la placa de características en la parte posterior de la cocina o en el costado del horno. Es necesario para solicitar piezas o asistencia.

¿Cómo desbloquear los mandos si no giran?

Algunos modelos tienen seguro infantil. Presione el botón de desbloqueo (si está presente) o consulte el manual. Si no, puede deberse a suciedad; limpie alrededor de los mandos.

¿Qué hacer si el termostato del horno no funciona correctamente?

Si la temperatura no se mantiene, puede ser un termopar defectuoso o termóstato averiado. Pruebe sustituir el termopar primero. Si el problema persiste, contacte a un servicio técnico.

¿Cómo mantener la puerta del horno?

La puerta tiene doble cristal desmontable. Para limpiar entre los cristales, retire la puerta siguiendo las instrucciones del manual. Limpie con productos no abrasivos y asegúrese de que esté seca antes de montar.

MANUAL DE USUARIO ZCG61211WA ZANUSSI

ES Manual de instrucciones 24

Fogão

Cocina

USER MANUAL

ZCG61211WA

ZCG61211XA

PT ES

ZANUSSI

Índice

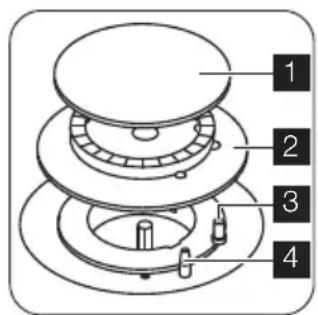

1 Queimador semi-rápido

2 Queimador semi-rápido

3 Queimador auxiliar

4 Queimador rápido

Acessórios

Semi-rápido 140 - 240 mm

Auxiliar 120 - 180 mm

ligado. Existe o risco de queimaduras.

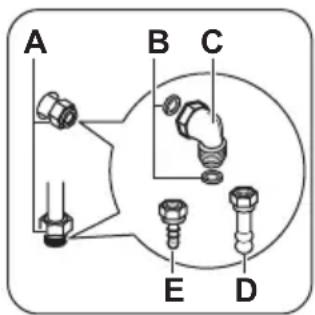

D) Suporte de tubo para gás natural

E) Suporte de tubo para GPL

Información sobre seguridad ____	24
Instrucciones de seguridad ____	25
Descripción del producto ____	29
Antes del primer uso ____	30
Placa - Uso diario ____	30
Placa - Consejos útiles ____	31
Placa - Mantenimiento y limpieza ____	31

Horno - Uso diario ____	31
Horno - Uso de los accesorios ____	34
Horno - Consejos útiles ____	35
Horno - Mantenimiento y limpieza ____	37
Qué hacer si... ____	39
Instalación ____	40
Aspectos medioambientales ____	44

Salvo modificaciones.

Información sobre seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

Advertencia Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.
• No deje que los niños jueguen con el aparato. Los niños menores de 3 años no deben estar sin vigilancia cerca del aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.
• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.
• Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• No utilice las superficies de cocción para almacenar alimentos.
• No utilice un limpiador a vapor para limpiar el aparato.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.
• Retire cualquier derrame de la tapa antes de abrirla. Deje que se enfríe la superficie de la placa antes de cerrar la tapa.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.
• Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
• Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

Instrucciones de seguridad

Instalación

Advertencia Sólo un electricista cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación suministradas con el aparato.

• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.

• No tire nunca del aparato sujetando el asa.

• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.

• Los laterales del aparato deben colocarse junto a otros aparatos o muebles de la misma altura.
• No instale el aparato sobre una plataforma.
• No instale el aparato junto a una puerta o debajo de una ventana. De esta forma se evita que los recipientes calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

Conexión eléctrica

Advertencia Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarse por electricistas cualificados.
• El aparato debe quedar conectado a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

- Asegúrese de no provocar daños en el enchufe ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.

- Evite que el cable de red entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.

- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.

- Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.

- Si la toma de corriente está floja, no conecte el enchufe.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento correctos: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

Conexión del gas

• Todas las conexiones de gas deben realizar-se por personal cualificado.
• Antes de realizar la instalación, asegúrese de que las condiciones de distribución locales (tipo y presión del gas) son compatibles con los requisitos del aparato.
• Compruebe que el aire circula libremente alrededor del aparato.
• La placa de características contiene información sobre el suministro de gas.
• La placa de características contiene información sobre el suministro de gas.

Uso

Advertencia Riesgo de lesiones, quemaduras o descargas eléctricas.

• Utilice este aparato en entornos domésticos.
• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Desactive el aparato después de cada uso.

• El aparato se calienta cuando está en funcionamiento. No toque las resistencias del aparato. Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.

• Tenga cuidado al abrir la puerta del aparato cuando éste esté en funcionamiento. Pueden liberarse vapores calientes.

• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción, ya que pueden alcanzar temperaturas elevadas.
• Apague las zonas de cocción después de cada uso.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Disponga de buena ventilación en la sala donde instale el aparato.
• Utilice únicamente utensilios de cocina estables con forma adecuada y diámetro superior al tamaño de los quemadores.
• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima.
• Asegúrese de que los recipientes están centrados sobre los anillos y no sobresalen por los bordes de la superficie de cocción.
• Utilice únicamente los accesorios suministrados con el aparato.
• No instale en el quemador un difusor de llamas.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

Advertencia Existe peligro de explosión o incendio.

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.

• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede generar una mezcla de alcohol y aire.

Advertencia Podría dañar el aparato.

- Para evitar daños o decoloraciones del esmalte:

• no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
• no coloque papel de aluminio directamente en la parte inferior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.

• Preste especial atención al desmontar o instalar los accesorios.

• La pérdida de color del esmalte no afecta al rendimiento del aparato. No se considera un defecto en cuanto al derecho de garantía.

• Utilice una bandeja de horno honda para hornear las masas húmedas. Los jugos de las frutas podrían ocasionar manchas permanentes.
• No coloque ningún utensilio de cocina caliente en el panel de control.
• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar la vitrocerámica. Levante siempre

estos objetos cuando tenga que moverlos sobre la superficie de cocción.

Tapa

• No cambie las especificaciones de la tapa.
• Limpie la tapa con regularidad.
• No abra la tapa cuando haya salpicaduras en la superficie.
• Apague todos los quemadores antes de cerrar la tapa.
• No cierre la tapa hasta que la encimera y el horno estén completamente fríos.
• Las tapas de cristal se pueden resquebrajar cuando se calientan (en su caso).

Advertencia Riesgo de incendio y quemaduras.

- No coloque alimentos en el nivel superior del horno.

Mantenimiento y limpieza

Advertencia Riesgo de lesiones, incendio o de ocasionar daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico.

• Tenga mucho cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• Los restos de comida o grasa en el interior del aparato podrían provocar un incendio.
• Limpie el aparato con un paño suave hume-decido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase.
• No limpie el esmalte catalítico (en su caso) con ningún tipo de detergente.
• No lave los quemadores en el lavavajillas.

Luz interna

- El tipo de bombilla o lámpara halógena utilizada para este aparato es específica para aparatos domésticos. No debe utilizarse para la iluminación doméstica.

Advertencia Riesgo de descargas eléctricas.

• Antes de cambiar la bombilla, desconecte el aparato del suministro de red.
• Utilice sólo bombillas con las mismas especificaciones.

Asistencia

- Póngase en contacto con el servicio técnico para reparar el aparato. Le recomendamos que utilice solamente recambios originales.

Desecho

Advertencia Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

Descripción general

Disposición de las zonas de cocción

Accesorios

• Bandeja de horno
  Para bandejas de horno, moldes de pastelería, asados.
• Bandeja plana
  Para bizcochos y galletas.
• Bandeja plana bañada en aluminio
  Para bizcochos y galletas.
• Asador
  Asar grandes trozos de carne y aves.

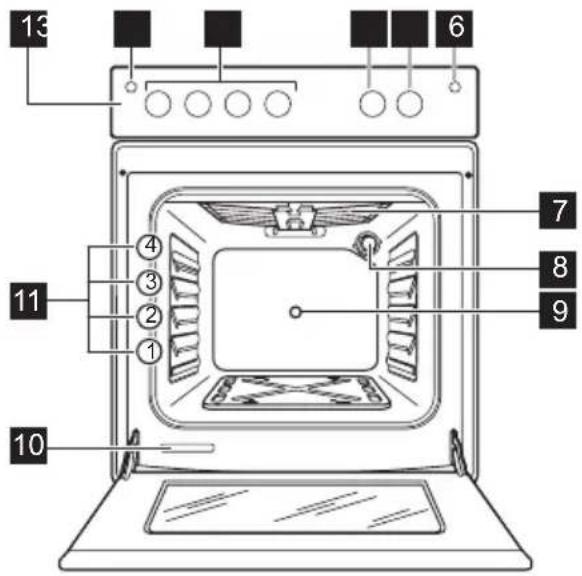

1 Panel de control
2 Tecla del generador de chispas
3 Mandos de la placa
4 Mando del minutero
5 Mando de las funciones del horno
6 Botón para la bombilla del horno y el asador
7 Grill
8 Bombilla del horno
9 Orificio del asador rotativo
10 Placa de características
11 Niveles

1 Quemador semi rápido
2 Quemador semi rápido
3 Quemador auxiliar
4 Quemador rápido

- Deflector de grill

Para proteger los mandos cuando se utiliza el grill.

- Compartimento de almacenamiento

Debajo del horno está el compartimento de almacenamiento.

Para utilizarlo, levante la puerta frontal inferior y empuje hacia abajo.

Advertencia Se puede calentar cuando el aparato está funcionando.

Advertencia Consulte los capítulos sobre seguridad.

Precaución Para abrir la puerta del horno, agarre siempre la manilla por el centro

Limpieza inicial

• Retire y limpie todas las piezas del aparato.
• Limpie el interior del aparato antes de utilizarlo por primera vez.

Precaución ¡No utilice productos abrasivos! Podría dañar la superficie.

Consulte el capítulo "Mantenimiento y limpieza".

Placa - Uso diario

Advertencia Consulte los capítulos sobre seguridad.

Encendido del quemador

Advertencia Tenga mucho cuidado cuando utilice el fuego destapado en el rno de la cocina. El fabricante declina toda onsabilidad en caso de uso indebido de la a.

Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

Si desea encender el quemador:

1. Mantenga pulsado el botón del generador de chispas ☆.
2. Gire el mando de control hacia la izquierda hasta la posición máxima 🔒. Mantenga pulsado el mando.
3. Suelte el botón del generador pero mantenga presionado el mando de control en esta posición durante aproximadamente 10 segundos; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se interrumpirá.
4. Ajuste la llama después de que se normalice.

Si el quemador no se enciende tras varios intentos, compruebe que la corona y la ta-el quemador están bien colocados.

Calentamiento previo

Ajuste el horno a la temperatura máxima y déjelo en funcionamiento en vacío durante 45 minutos para quemar cualquier resto que pudiera haber en su interior. Los accesorios pueden calentarse más que durante el uso normal. Es posible que el horno despida un olor desagradable. Esto es totalmente normal. Asegúrese de que la cocina está bien ventilada.

1 Tapa del quemador
2 Corona del quemador
3 Bujía de encendido
4 Termopar

Advertencia Si el quemador no se enciende al cabo de 10 segundos, suelte ando de control, gírelo hasta la posición de gado y espere al menos 1 minuto antes de er a intentar encender el quemador.

Importante Puede encender el quemador sin necesidad del dispositivo eléctrico (p. ej., cuando no haya electricidad en la cocina). Para ello, coloque la llama cerca del quemador, presione el mando correspondiente en la posición máxima de liberación de gas y presione durante 10 segundos.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.
Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

Placa - Consejos útiles

Menos consumo de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.
• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga co-ciendo.

Advertencia Utilice recipientes cuya base sea adecuada al tamaño del quemador. No coloque encima de la placa de cocción recipientes de cocina que sobresalgan de la encimera.

Placa - Mantenimiento y limpieza

Advertencia Consulte los capítulos sobre seguridad.

Advertencia Apague el horno y déjelo enfriar antes de limpiarlo.

Advertencia Por razones de seguridad, no limpie el aparato con limpiadores de chorro de vapor ni de alta presión.

Advertencia No utilice limpiadores abrasivos, estropajos de acero ni productos ácidos que puedan dañar el aparato.

• Para limpiar las partes esmaltadas, la corona y la tapa, utilice agua jabonosa templada.
• Lave los elementos de acero inoxidable con agua y séquelos bien con un paño suave.

Horno - Uso diario

Advertencia Consulte los capítulos sobre seguridad.

Apagado del quemador

Para apagar la llama, gire el mando hasta el símbolo ●.

Advertencia Recuerde que debe bajar o apagar la llama antes de retirar los recipientes del quemador.

Quemador Diámetro de los utensilios

Rápido 160 - 260 mm

Semi rápido 140 - 240 mm

Auxiliar 120 - 180 mm

Utilice recipientes con la base lo más gruesa y plana posible.

• Las rejillas de soporte de los recipientes no son aptas para lavar en el lavavajillas; deben lavarse a mano.
• Una vez limpias, asegúrese de que las vuelve a colocar en su lugar.
• A fin de que los quemadores funcionen correctamente, asegúrese de que los brazos de las rejillas están en el centro del quemador.
• Tenga mucho cuidado cuando cambie las rejillas para evitar dañar la parte superior de la placa.

Después de limpiarlo, seque el aparato con un paño suave.

Función del horno Aplicación
●	Posición de apagado Para apagar el aparato.
1 - 8	Intervalo de ajuste de niveles de temperatura	Intervalo de ajuste de niveles de temperaturas para la cocción convencional.(1 - 135 °C; 2 - 150 °C; 3 - 165 °C; 4 - 180 °C; 5 - 195 °C; 6 - 210 °C; 7 - 230 °C; 8 - 250 °C)
	Pizza Para preparar pizza.
	Grill	Para asar alimentos de poco espesor situados en el centro del grill. Para hacer tostadas.⚠️AdvertenciaLa temperatura máxima para esta función es de 210 °C.
	Bombilla del horno	Para iluminar el interior del horno aunque no haya ninguna función de cocción seleccionada. Para usar esta función, pulse la tecla de la bombilla del horno y el asador.
	Asador rotativo	Para asar la carne. Para usar esta función, pulse la tecla de la bombilla del horno y el asador.

Cocción en el horno a gas

Encendido del quemador a gas del horno:

1. Abra la puerta del horno.
2. Mantenga pulsada la tecla del generador de chispas ( ☆ ).
3. Gire el mando de control del horno de gas hacia la izquierda hasta la posición máxima. Mantenga pulsado el mando. Suelte la tecla del generador de chispas pero mantenga presionado el mando de control del horno de gas en esta posición durante aproximadamente 10 segundos. No lo suelte hasta que se encienda la llama.
4. Gire el mando del horno hasta la temperatura deseada.

Si el quemador de gas del horno no se enciende o si se apaga accidentalmente:

1. Suelte el mando del horno y gírelo hacia la posición de apagado ● .
2. Abra la puerta del horno.
3. Después de un minuto, intente volver a encender el quemador del horno.

Encendido manual:

Si no hay suministro eléctrico, temporalmente.

1. Abra la puerta del horno.

2. Coloque una llama cerca del agujero, en la parte inferior de la cavidad del horno.

3. Al mismo tiempo, gire el mando de control del horno de gas hacia la izquierda hasta la temperatura máxima.
4. Cuando se encienda la llama, mantenga presionado el mando del horno en la posición máxima durante aproximadamente 10 segundos.
5. Gire el mando del horno hasta la temperatura deseada.

Controle la llama por los agujeros, en la parte inferior del horno.

Dispositivo de seguridad del horno:

El horno a gas incorpora un termopar. Si la llama se apaga, interrumpe el flujo de gas.

Apagado del quemador del horno

Para apagar la llama, gire el mando hasta la posición de apagado.

Cómo utilizar el grill

Advertencia No deje el aparato sin la debida vigilancia durante el grill. Las partes accesibles del aparato se calientan. Corre el riesgo de quemarse.

Advertencia Mantenga a los niños alejados cuando funcione el grill. Corre el riesgo de quemarse.

Advertencia No utilice nunca el grill con la puerta cerrada. Existe riesgo de incendio o de emisiones de monóxido de carbono.

1. Abra la puerta del aparato.
2. Coloque el deflector A en posición encima de la puerta. Asegúrese de que las dos sujeciones se enganchan correctamente en los orificios de la parte superior del marco frontal de la cavidad del horno (debajo del panel de control).

1. Mantenga pulsada la tecla del generador de chispas.

2. Gire el mando de control del horno hasta la posición de Grill 📋. Mantenga pulsado el mando.

Precaución Asegúrese de que gira el mando hasta el máximo, evitando la posición intermedia entre apagado y Grill. En las posiciones intermedias, el generador de chispas puede seguir estando activo.

1. Suelte la tecla del generador de chispas.

2. Mantenga el mando de control del horno en esta posición durante unos 15 segundos. No lo suelte hasta que se encienda la llama.

3. Suelte el mando de control del horno.

4. Precaliente el grill entre 5 y 10 minutos.
5. Coloque la carne en el estante del horno en el nivel 3.

Advertencia No coloque la carne en el nivel superior. ¡Peligro de incendio!

1. Coloque una bandeja o bandeja de asar debajo, en el nivel 2, para recoger los jugos.

No coloque la carne directamente en la bandeja.

1. Deje la puerta del horno ligeramente abierta.
2. Cuando el primer lado esté asado, dé la vuelta a la carne con un tenedor para evitar que pierda su jugo.
3. Cuando el segundo lado también esté hecho, saque la carne del horno.

Si el grill no se enciende o si se apaga accidentalmente:

1. Suelte el mando del horno y gírelo hacia la posición de apagado.
2. Abra la puerta del aparato.
3. Después de un minuto, intente volver a encender el grill.

Encendido manual:

Si no hay alimentación:

1. Abra la puerta del aparato.
2. Mantenga una llama cerca del quemador de grill.
3. Gire el mando del horno hasta 📋. Mantenga pulsado el mando.

Apagado del quemador del grill

Para apagar la llama, gire el mando hasta la posición de apagado.

Temporizador

Utilícelo para programar una cuenta atrás. Gire en primer lugar el mando del minutero (consulte "Descripción del producto") hacia la derecha hasta el máximo. A continuación, gírelo

hasta el valor de tiempo que desee. Al final de la cuenta atrás se emite una señal acústica.

Horno - Uso de los accesorios

Advertencia Consulte los capítulos sobre seguridad.

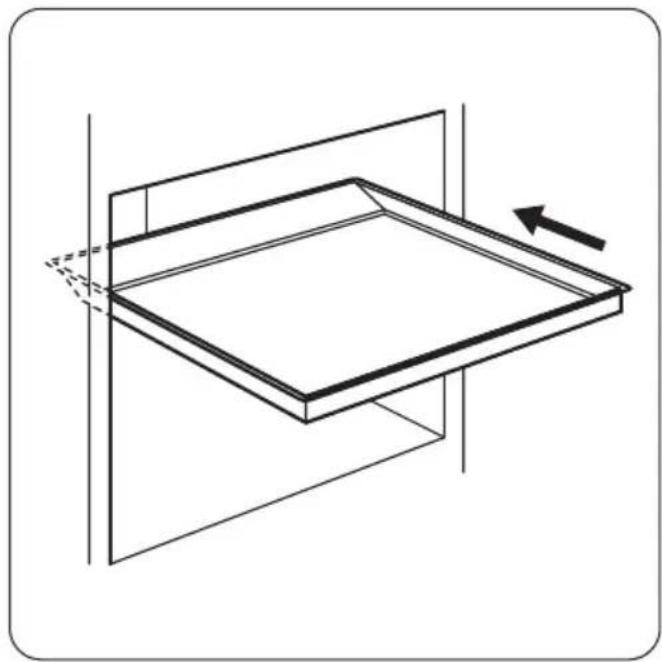

Introducción de la placa para horno

Coloque la bandeja en el centro del interior del horno, entre la pared frontal y la trasera. De esta forma el calor puede circular por delante y por detrás de la bandeja. Asegúrese de que la bandeja está colocada como se muestra en la imagen, con el ángulo en la parte posterior.

Advertencia No empuje la bandeja hasta el tope de la pared trasera del horno. De

esta forma se evita que el calor circule alrededor de la bandeja. La comida se puede quemar, especialmente en la parte posterior de la bandeja.

Colocación de la parrilla

Coloque la parrilla en el centro de la cavidad interior del horno, entre la pared frontal y la trasera. La parrilla tiene una forma especial en la parte posterior que permite insertar el accesorio en la posición correcta.

Cerciórese de situar la parilla en la posición que se muestra en la figura.

Esta función no influye en el funcionamiento del horno.

Advertencia Tome las debidas

precauciones cuando utilice el asador. Las horquillas y el espadín del asador son afilados. Existe riesgo de lesiones.

Advertencia Póngase guantes para retirar el asador rotativo. El asador rotativo y el

grill están calientes. Corre el riesgo de quemarse.

1. Abra la puerta del horno.
2. Coloque el gancho del soporte en el saliente de la parte superior del marco frontal del horno.

3. Coloque la primera horquilla en el espadín, ponga luego la carne en el asador rotativo y, finalmente, coloque la segunda horquilla. Asegúrese de que la carne está en el medio del rustepollos.

4. Apriete las horquillas.

5. Coloque la punta del espadín en el orificio del asador rotativo. Consulte la sección "Descripción del producto".

1. Coloque la parte delantera del espadín en el gancho del soporte.

Horno - Consejos útiles

Precaución Utilice una bandeja de horno honda para hornear las masas húmedas.

Los jugos de frutas pueden dejar manchas permanentes en el esmalte.

• El horno tiene cuatro niveles o alturas. Estos niveles se ordenan contándolos de abajo a arriba desde la solera del aparato.
• La humedad puede llegar a condensarse en el aparato o en las puertas de cristal. Esto es totalmente normal. Manténgase alejado del aparato siempre que abra la puerta mientras está en funcionamiento. Si desea reducir la condensación, ponga en funcionamiento el aparato 10 minutos antes de cocinar.
• Limpie la humedad cada vez que termine de utilizar el aparato.
• No coloque objetos directamente sobre la solera del aparato ni cubra los componentes con papel de aluminio cuando cocine. De lo contrario puede que se alteren los resultados de la cocción y se dañe el revestimiento de esmalte.

Repostería

- Precaliente el horno durante unos 10 minutos antes de utilizarlo.

1. Retire el mango del asador rotativo.
2. Coloque la bandeja de asar en el nivel más bajo.
3. Encienda el quemador de grill. Consulte la sección "Cómo utilizar el grill".
4. Pulse la tecla del asador 📋. Asegúrese de que gira el asador.
5. Una vez asada la carne, gire el mando hasta la posición de apagado.
6. Coloque el mango del asador rotativo.
7. Quite con cuidado el asador y la bandeja del horno.

El peso máximo que puede soportar el asador es de 4-5 kg.

• No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción.
• Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.
• No cocine carnes de menos de 1 kg para evitar que quede demasiado seca.
• Utilice una grasera con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.
• Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.
• Para evitar que se forme mucho humo en el horno, vierta un poco de agua en el colector de la grasa. Para evitar la condensación de humos, añada agua después de que se se- que cada vez.

Carnes y pescados

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen. Inicialmente, supervise el rendimiento cuando cocine. Busque los mejores ajustes (de calor, tiempo de cocción, etc.) para sus recipientes,

recetas y cantidades cuando utilice este aparato.

Cooking table

Alimento Tipo de bandeja y nivel		Duración del calen-tamiento previo (mi-nutos)	Posi-ción del termos-tato	Tiempo de cocción (mi-nutos)
Masa quebrada (250 g)	bandeja de aluminio en nivel 3	10	2	25 - 30
Masa quebrada (250 g)	bandeja esmaltada en nivel 3	10	2	20 - 25
Bizcocho plano (1.000 g) bandeja de aluminio/esmalta-da en nivel 3		10 2 - 3 35 - 40
Tarta de manzana (2.000 g)	bandeja de aluminio en nivel 3	10	5	50 - 60
Tarta de manzana (1.200 + 1.200 g)	2 bandejas de aluminio redon-das (diámetro: 20 cm) en nivel 3	10 6 55 - 65
Pastelillos (500 g)	bandeja de aluminio en nivel 3	10	2 - 3	25- 30
Bizcocho sin grasa (350 g) 1 bandeja redonda (diámetro: 26 cm) en nivel 3		10 3 30 - 35
Bizcocho en bandeja recoge-gotas (1.500 g)	bandeja de aluminio/esmalta-da en nivel 3	- 2 - 3		45 - 55 1)
Pollo entero (1.400 g)	parrilla del horno en nivel 3 2)	- 8 50 - 60
Pan (800 g) bandeja de aluminio/esmalta-da en nivel 3		20 7 15 - 20
Tarta rellena (1.200 g) bandeja de aluminio/esmalta-da en nivel 3		15 4 - 5 40 - 50
Pizza (1.000 g)	bandeja de aluminio/esmalta-da en nivel 3	10 5 - 6 25 - 35
Tarta de queso (2.600 g)	bandeja de aluminio/esmalta-da en nivel 3	- 2 70 - 90
Flan suizo de manzana (1.900 g)	bandeja de aluminio/esmalta-da en nivel 3	15 6 - 7 40 - 60
Pastel de Navidad (2.400 g)	bandeja de aluminio/esmalta-da en nivel 3	15 3)	3 - 4	60 4)
Quiche Lorraine (1.000 g)	1 bandeja redonda (diámetro: 26 cm) en nivel 3	15 5 - 6 50 - 60
Pan de pueblo (750 + 750 g)	2 bandejas de aluminio redon-das (diámetro: 20 cm) en nivel 3	15 3)	4 - 5 50 - 60
Bizcocho rumano (600 + 600 g)	2 bandejas de aluminio redon-das (diámetro: 25 cm) en nivel 3	10 2 - 3 50 - 60
Bizcocho rumano - tradicional (600 + 600 g)	2 bandejas de aluminio redon-das (diámetro: 25 cm) en nivel 3	10 2 - 3	40 - 50
Brazo de gitano (500 g) bandeja de aluminio/esmalta-da en nivel 3		10 2 - 3	20 - 30
Merengue (400 g) bandeja de aluminio/esmalta-da en nivel 3		- 1 - 2	40 - 50
Petit Choux (500 g) bandeja de aluminio/esmalta-da en nivel 3		10 3 - 4	30 - 40
Tarta de azúcar (1.500 g) bandeja de aluminio/esmalta-da en nivel 3		15 5 - 6	30 - 40
Bizcocho (600 g) bandeja de aluminio/esmalta-da en nivel 3		10 2	35 - 40
Tarta de mantequilla (600 g) bandeja de aluminio/esmalta-da en nivel 3		15 3	20 - 30

1) Después de apagar el aparato, deje el bizcocho en el horno unos 5 - 7 minutos.
2) Coloque una bandeja debajo de la guía, en el nivel 2.
3) Posición del termostato: 8
4) Después de apagar el aparato, deje el bizcocho en el horno unos 5 - 10 minutos.

Grill con asador 📋

Alimento Nivel Tiempo de cocción (minutos)
Pollo entero (1.000 g)	Parrilla del horno en nivel 31)	90

1) Coloque una bandeja debajo de la guía, en el nivel 1.

Cuando prepare pizza, gire el mando de las funciones del horno a la posición Pizza para obtener mejores resultados.

Horno - Mantenimiento y limpieza

Advertencia Consulte los capítulos sobre seguridad.

• Limpie la parte delantera del aparato con un paño suave humedecido en agua templada y jabón neutro.
• Limpie las superficies metálicas con un producto no agresivo.

• Limpie los accesorios internos después de cada uso. Así impedirá la acumulación de residuos que podrían llegar a quemarse.

• Elimine la suciedad resistente con limpiadores especiales para hornos.

• Después de cada uso, limpie todos los accesorios del horno (con un paño suave humedecido en agua caliente y jabón) y déjelos secar.
• No trate los recipientes antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas. Podría dañar el esmalte antiadherente.

Limpieza de la puerta del horno

La puerta del horno tiene dos paneles de vidrio, instalados uno a continuación del otro. Para facilitar la limpieza, extraiga la puerta del horno.

Advertencia La puerta del horno podría cerrarse si intenta retirar los paneles interiores de cristal mientras está montada.

Advertencia Asegúrese de que los paneles de vidrio están fríos antes de limpiar la puerta. Existe el riesgo de que el vidrio se rompa.

Advertencia Cuando los paneles de cristal de la puerta se dañan o presentan arañazos, el cristal se debilita y puede romperse. Para evitarlo, debe sustituirlos. Para obtener más información, póngase en contacto con el servicio técnico local.

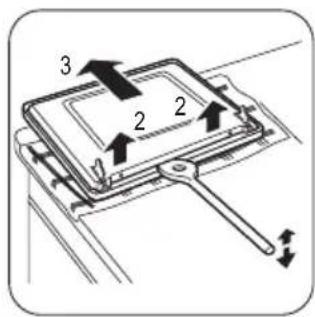

Desmontaje de la puerta del horno y de los paneles de cristal

① Abra completamente la puerta del horno y sujete las dos bisagras.

② Levante y gire las palancas de las dos bisagras.

③ Cierre la puerta del horno hasta la primera posición de apertura (la mitad). A continuación, tire de la puerta hacia adelante para desencajarla.

4 Coloque la puerta sobre una superficie estable y protegida por un paño suave. Utilice un destornillador para retirar los 2 tornillos del borde inferior de la puerta.

Importante No afloje los tornillos.

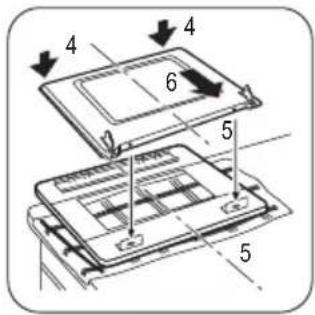

⑤ Utilice una paleta de madera, plástico o equivalente para abrir la puerta interior. Sujete la puerta exterior y empuje la puerta interior hacia el borde superior de la puerta.

⑥ Levante la puerta interior. ⑦ Limpie el lado interior de la puerta. Limpie los paneles de cristal con agua y jabón. Séquelos con cuidado.

Advertencia Limpie los paneles de vidrio sólo con agua y jabón. Los productos de limpieza corrosivos y abrasivos y los objetos punzantes (p. ej., cuchillos o rascadores) pueden dañar el vidrio.

Instalación de la puerta y los paneles de vidrio

Cuando haya terminado de limpiar la puerta del horno, instálela. Para ello, repita el procedimiento anterior en orden inverso.

Bombilla del horno

Advertencia Tenga cuidado al cambiar la bombilla del horno. Apague siempre el aparato antes de cambiar la bombilla. Existe riesgo de descarga eléctrica.

Advertencia Las bombillas que se utilizan en este aparato son especiales y se han seleccionado exclusivamente para uso en aparatos domésticos. No las use para iluminar habitaciones ni partes de habitaciones. Si es necesario cambiar la bombilla, use una de la misma potencia y diseñada específicamente para electrodomésticos.

Antes de cambiar la bombilla del horno:

• Apague el aparato.
• Retire los fusibles de la caja de fusibles o desconecte el disyuntor.
• Coloque un paño en el fondo del horno. Así evitará daños en la bombilla del horno y la tapa de cristal.

Cambio de la bombilla del horno:

1. La tapa de cristal de la bombilla se encuentra en la parte posterior de la cavidad. Gire la tapa de cristal hacia la izquierda para extraerla.

2. Limpie la tapa de vidrio.

3. Cambie la bombilla del horno por otra termorresistente hasta 300 °C que sea apropiada.

Utilice únicamente una bombilla del mismo tipo. Debe tener la misma potencia y ser específica para electrodomésticos.

1. Coloque la tapa de cristal.

Qué hacer si...

Problema Causa posible Solución
No se produce chispa al tratar de encender el gas	No hay suministro eléctrico Asegúrese de que la unidad está enchufada y de que el interruptor eléctrico está encendido.
No se produce chispa al tratar de encender el gas	No hay suministro eléctrico Verifique los fusibles de la instalación eléctrica.
No se produce chispa al tratar de encender el gas	La tapa y la corona del quemador no están bien colocadas.	Compruebe que la corona y la tapa del quemador están bien colocadas.
La llama se apaga justo después de encenderse	El termopar no está lo suficientemente caliente	Después de encender la llama, mantenga pulsado el mando durante unos 5 segundos.
El círculo de gas no arde uniformemente	La corona del quemador está bloqueada con restos de comida	Asegúrese de que el inyector principal no esté bloqueado y de que el anillo del quemador esté limpio.
El aparato no funciona Se ha soltado un fusible de la caja de fusibles		Compruebe los fusibles. Si el fusible salta más de una vez, póngase en contacto con un electricista cualificado.
El horno no calienta.	El horno no está encendido.	Encienda el horno.
El horno no calienta. No se han elegido las funciones necesarias.		Controle los ajustes.
La bombilla del horno no funciona.	La bombilla es defectuosa. Cambie la bombilla del horno.
Se acumula vapor y condensación en los alimentos y en el interior del horno	Los platos han permanecido en el horno durante demasiado tiempo	No deje los platos en el horno más de 15 a 20 minutos tras finalizar el proceso de coc-ción.

Si no lograra subsanar el problema, diríjase al Centro de servicio técnico. Los datos necesarios para el servicio técnico están en la placa de datos técnicos. La placa de

Es conveniente que los anote aquí:

Modelo (Mod.) ......

Número de producto (PNC) ....

régimen se encuentra en el marco delantero de la cavidad del horno.

Instalación

Advertencia Consulte los capítulos sobre seguridad.

Ubicación del aparato

Distancias mínimas

Medidas mm

A 690

Medidas mm
B 150
C 20

Datos técnicos

Medidas
Altura 855 mm
Ancho 600 mm
Profundidad 600 mm
Consumo eléctrico total	20,6 W
Tensión	230 V
Frecuencia	50 Hz
Categoría de gas	II2H3+
Suministro de gas	G20 (2H) 20 mbares
	G30/31 (3+) 28-30/37 mbares

Diámetros de las derivaciones

Quemador ∅ de la derivación en 1/100 mm.
Auxiliar 29
Semi rápido 32

Quemador ∅ de la derivación en 1/100 mm.
Rápido 42
Horno 44

Quemadores de gas

Quemador	Potencia normalkW	Potencia reducidakW	Tipo de gas	Presiónmbares	Diámetro del inyectormm	Usog/h
Quemador auxiliar	1,00 0,35		Gas natural G20	20 0,70 -
	1,00	0,35	Butano G30	28 - 30	0,50	72,71
	1,00 0,35	Propano	G31	37 0,50	71,41
Quemador semi rápido	2,00 0,43		Gas natural G20	20 0,96 -
	2,00	0,43	Butano G30	28 - 30	0,71	145,43
	2,00 0,43	Propano	G31	37 0,71	142,83
Quemador rápido	3,00 0,72		Gas natural G20	20 1,19 -
	3,00	0,72	Butano G30	28 - 30	0,88	218,14
	3,00 0,72	Propano	G31	37 0,88	214,24
Horno	2,70 0,90	Gas natural	G20	20 1,20 -
	2,70	0,90	Butano G30	28 - 30	0,80	196,33
	2,70 0,90	Propano	G31	37 0,80	192,82
Grill	1,90	-	Gas natural G20	20 1,08 -
	1,90	-	Butano G30	28 - 30	0,71	138,16
	1,90	-	Propano G31	37 0,71	135,69

Conexión de gas

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos.

Conexión con tubos flexibles no metálicos

Si es posible controlar completamente y de forma sencilla la conexión de gas, puede utilizar un tubo flexible. Debe sujetar firmemente el tubo flexible con abrazaderas.

Para la instalación, utilice un soporte de tubos. Asegúrese de sujetar firmemente el soporte de

tubos a la junta, y luego continúe con la conexión de gas. El tubo flexible es correcto cuando:

• No se calienta más que la temperatura ambiente ni más de 30 °C.
• No tiene una longitud superior a 1.500 mm.
• No se comprime.
• No está sometido a tracción ni torsión.
• No está en contacto con aristas ni bordes cortantes.
• Se puede revisar con facilidad para comprobar su estado.

Para conservar el tubo flexible, debe comprobar con regularidad si:

• No presenta arañazos, cortes ni marcas de quemaduras en ambos extremos ni en toda su longitud.
• El material es perfectamente elástico y no está endurecido.
• Las abrazaderas de sujeción no están oxidadas.
• No está caducado.

Si observa uno o más defectos, no repare el tubo: cámbielo.

Importante Al terminar la instalación, utilice una solución jabonosa (nunca una llama) para ver si ha sellado completamente los racores del tubo.

La rampa del suministro de gas se encuentra en la parte trasera del panel de control.

Advertencia Antes de conectar el gas, desenchufe el aparato de la toma de viente o desconecte el fusible de la la de fusibles. Cierre la válvula principal suministro de gas.

A) Punto de conexión del gas (sólo se aplica un punto para el aparato)

B) Junta
C) Conexión ajustable
D) Soporte de tubo de gas natural
E) Soporte de tubo LPG

El aparato viene ajustado de fábrica para gas; para cambiar el ajuste, seleccione el soporte del tubo de la lista. Utilice siempre la junta hermética.

Adaptación a otros tipos de gas

Advertencia Solo una persona autorizada debe ajustarlo a los diferentes tipos de

Este aparato está diseñado para funcionar con gas líquido.

Con los inyectores adecuados, también puede utilizarlo con gas natural.

Advertencia Antes de cambiar los inyectores, asegúrese de que los mandos gas estén en la posición de apagado y conecte el aparato de la alimentación trica. Deje enfriar completamente el ato. Existe riesgo de lesiones.

Sustitución de los inyectores

1. Retire los soportes para cacerolas.
2. Retire las tapas y las coronas del quemador.
3. Con una llave tubular n° 7, desatornille y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar.
4. Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.
5. Sustituya la placa de características (situada cerca del tubo de suministro de gas) por la placa correspondiente al nuevo tipo de suministro de gas. Encontrará esta placa en el embalaje del aparato.

Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

Ajuste del nivel mínimo

Para ajustar el nivel mínimo de los quemadores:

1. Encienda el quemador.

2. Gire el mando hasta la posición mínima.

3. Retire el mando.
4. Con un destornillador plano, ajuste la posición del tornillo de derivación (A).

• Si cambia del gas natural al gas líquido, apriete totalmente el tornillo de ajuste.
• Si cambia del gas líquido al gas natural, de- satornille el tornillo de derivación aproximada- mente 1/4 de vuelta.

Advertencia Asegúrese de que la llama no se apaga cuando gire rápidamente el

mando de la posición máxima a la posición mínima.

Sustitución del inyector del horno

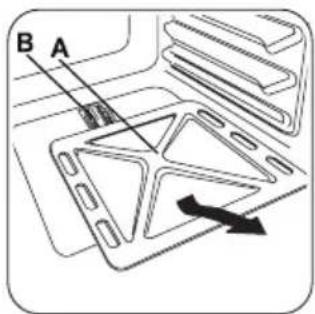

1. Retire la placa inferior de la cavidad del horno (A) para acceder al quemador (B).
2. Afloje el tornillo (C) que sujeta el quemador.
3. Extraiga con cuidado el quemador del so- porte del inyector (D).

Desplácelo suavemente hacia la izquierda. Asegúrese de que el casquillo del quemador permanece en la boquilla. No aplique fuerza en el cable del conector de la bujía (E) ni en el conductor del termopar (F), en su caso.

1. Afloje el inyector del quemador (D) con una llave tubular de 7 mm y extráigalo. Sustitúyalo por el necesario.
2. Monte el quemador en el orden inverso.
3. Cambie la etiqueta del tipo de gas situada al lado de la rampa del suministro de gas por la correspondiente al tipo nuevo.

Sustitución del inyector del quemador del grill:

1. Afloje el tornillo que sujeta el quemador del grill.
2. Afloje el inyector del quemador con una llave tubular de 7 mm y extráigalo. Sustitúyalo por el necesario.
3. Monte el quemador en el orden inverso. Antes de apretar el tornillo, asegúrese de que el quemador se presiona correctamen- te contra el panel posterior.

Nivel de ajuste mínimo del quemador:

1. Desenchufe el aparato de la toma de red.
2. Retire el mando de las funciones del horno.
3. Ajuste el tornillo de sujeción (A) con un destornillador plano.

Cambio del tipo de gas	Ajuste del tornillo de sujeción
De gas natural a gas líquido	Apriete hasta el tope el tornillo de sujeción.
De gas líquido a gas natural	Afloje el tornillo de sujeción unos 3/4 de vuelta.

1. Acople el mando de las funciones del hor- no.
2. Enchufe el aparato a la toma de corriente.

Advertencia Enchúfelo únicamente cuando todas las piezas estén en su posición original. Existe riesgo de lesiones.

1. Encienda el quemador. Consulte el apartado "Cocción en el horno a gas: Encendido del quemador a gas del horno".
2. Ajuste al máximo el mando de las funciones y deje que el horno se caliente durante al menos 10 minutos.
3. Gire el mando del horno del máximo al mínimo.
   Controle la llama. Si la llama se apaga, realice de nuevo el procedimiento desde el punto 1 hasta el punto 7. Debe haber una llama pequeña regular en la corona del quemador.

La temperatura del grill no puede ajustarse.

Para obtener una baja temperatura o reducir el tiempo de cocción, es necesario bajar la plancha de grill con el fin de alejarla de la llama.

Aspectos medioambientales

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Materiales de embalaje

El material de embalaje es respetuoso con el medio ambiente y reciclable. Las piezas de

El fabricante declina toda responsabilidad si no se cumplen estas medidas de seguridad.

Instalación eléctrica

El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las ucciones de seguridad del capítulo "Infor- jón de seguridad".

El aparato se suministra con enchufe y cable de red.

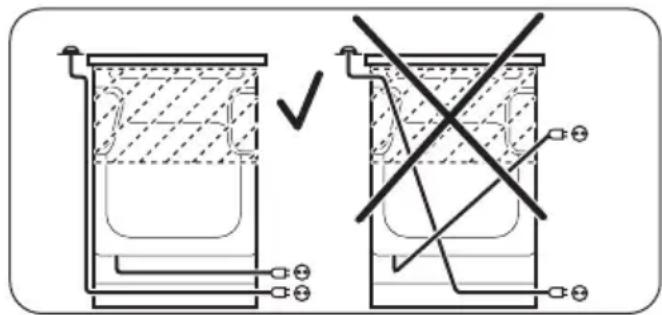

El cable de alimentación no debe tocar la parte del aparato que se muestra en la ilus- ón.

plástico están identificadas con abreviaturas internacionales, tales como PE, PS, etc. Deseche el material de embalaje en los contenedores destinados a tal fin por los servicios de limpieza.

Advertencia Para evitar que el aparato suponga un peligro deberá inutilizarlo

antes de su eliminación.

Para ello, retire el enchufe y el cable de alimentación del aparato.
