Marca	Zanussi
Modelo	ZHRN638K
Tipo de producto	Placa de cocción empotrada
Tensión de alimentación	220-240 V / 400 V 2N, 50-60 Hz
Potencia total	5.7 kW
Número de zonas de cocción	3
Zona anterior izquierda	800 W, Ø 180 mm
Zona posterior izquierda	1200 W, Ø 145 mm
Zona anterior derecha	700 / 2700 W, Ø 210 / 270 mm (doble circuito)
Control	Táctil (sensores)
Funciones	Ajuste de temperatura, activación/desactivación de circuito exterior, bloqueo de seguridad para niños, apagado automático
Bloqueo de seguridad para niños	Sí
Indicador de calor residual	Sí
Apagado automático	Sí
Material de la superficie	Vitrocerámica
Limpieza	Limpiador especial para vitrocerámica; usar gratuito para suciedad resistente
Conexión eléctrica	Cable H05V2V2-F, instalación profesional requerida
Consumo de energía	188.3 Wh/kg
Dimensiones del producto	No especificado
Incluye	Manual de usuario en PDF (28 páginas)

Preguntas frecuentes - ZHRN638K ZANUSSI

¿Cómo encender la placa de cocción ZHRN638K?

Toque el sensor ENCENDIDO/APAGADO (①) durante 1 segundo para activar la placa. Luego ajuste el nivel de calor con los sensores + y -.

¿Qué hacer si aparece el código de error E + número?

Apague la placa y vuelva a encenderla tras 30 segundos. Si el error persiste, desconecte la placa de la red eléctrica, espere 30 segundos y reconéctela. Si continúa, contacte con el servicio técnico autorizado.

¿Cómo activar el bloqueo de seguridad para niños?

Encienda la placa sin ajustar ningún nivel de calor. Toque simultáneamente los sensores de las zonas delanteras durante 4 segundos. Aparecerá 'L' en la pantalla. Apague la placa para confirmar.

¿Cómo limpiar la superficie de vitrocerámica?

Utilice un limpiador especial para vitrocerámica y un paño suave. Para residuos difíciles (plástico derretido, azúcar), emplee un rascador especial para cristal con cuidado.

¿Qué significa el indicador 'H'?

El indicador 'H' muestra que la zona de cocción aún está caliente (calor residual). No toque la zona hasta que desaparezca.

¿Cuándo se activa el apagado automático?

El apagado automático se activa si todas las zonas están apagadas, no se ajusta la temperatura tras encender, hay objetos sobre el panel más de 10 segundos, o no se cambia el nivel de calor durante un tiempo (según el nivel: 1-2 → 6h, 3-4 → 5h, 5 → 4h, 6-9 → 1.5h).

¿Qué tipo de utensilios de cocina se recomiendan?

Utilice utensilios con base gruesa y plana, del mismo diámetro que la zona de cocción. Evite bases de acero esmaltado con aluminio o cobre que puedan decolorar la superficie.

¿Cómo ajustar la temperatura de una zona?

Toque el sensor + para aumentar el nivel de calor (1-9) y - para reducirlo. Toque ambos sensores simultáneamente para apagar la zona.

¿Qué hacer si la placa no se enciende?

Compruebe la conexión eléctrica y los fusibles. Asegúrese de ajustar la temperatura en menos de 10 segundos tras encender. Si hay agua o grasa en el panel, límpielo. Si el problema persiste, contacte a un electricista cualificado.

¿Es necesario instalar la placa sobre un horno?

No se recomienda usar la caja de protección si la placa se instala sobre un horno. Siga las instrucciones de instalación y respete las distancias mínimas de ventilación.

MANUAL DE USUARIO ZHRN638K ZANUSSI

ES Manual de instrucciones 15

Placa de cocción

ZANUSSI

INFORMAÇÕES DE SEGURANÇA

Número de série ....

PLACAS ENCASTRADAS

2 Painel de comandos

INDICADOR DE CALOR RESIDUAL

- Remover imediatamente: plástico derretido, película de plástico, açúcar e alimentos com

Fabricado na Roménia

PREOCUPAÇÕES AMBIENTAIS

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

SEGURIDAD DE NIÑOS Y PERSONAS VULNERABLES

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• Es necesario mantener alejados del aparato a los niños entre 3 y 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario mantener alejados del aparato a los niños de menos de 3 años salvo que estén bajo supervisión continua.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las partes accesibles pueden calentarse durante el uso.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

SEGURIDAD GENERAL

- ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.

- ADVERTENCIA: Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

- NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

- ATENCIÓN: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio público.

- ATENCIÓN: El proceso de cocción debe ser supervisado. Un proceso de cocción breve debe estar permanentemente supervisado.

- ADVERTENCIA: Peligro de incendio: No utilice las superficies de cocción para almacenar alimentos.

- No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

- No utilice el aparato antes de instalarlo en la estructura empotrada.

- No utilice un limpiador a vapor para limpiar el aparato.

- Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, diríjase al servicio técnico autorizado.

- Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

INSTALACIÓN

ADVERTENCIA! Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA! Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche.
• Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.
• La base del aparato se puede calentar. Asegúrese de colocar un panel de separación hecho de contrachapado, material de armazón para cocina u otro material incombustible bajo el aparato para evitar el acceso a la base.
• El panel de separación tiene que cubrir completamente el área por debajo de la placa.

CONEXIÓN ELÉCTRICA

ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en

su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.

• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

USO DEL APARATO

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Este aparato está diseñado exclusivamente para uso doméstico.

• No cambie las especificaciones de este aparato.

• Cerciórese de que los orificios de ventilación no están obstruidos.

• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Si la superficie del aparato está agrietada, desconéctelo inmediatamente de la fuente de alimentación. De esta forma evitará descargas eléctricas.
• Cuando se coloca comida en aceite caliente, éste puede saltar.

ADVERTENCIA! Riesgo de incendio y explosiones

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite que se utiliza por primera vez.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.

ADVERTENCIA! Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.

INSTALACIÓN

ADVERTENCIA! Consulte los capítulos sobre seguridad.

• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.

MANTENIMIENTO Y LIMPIEZA

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• Desconecte el aparato de la red eléctrica antes de realizar el mantenimiento.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

ASISTENCIA

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.

ELIMINACIÓN

ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

ANTES DE LA INSTALACIÓN

Antes de instalar la placa de cocción, anote la información siguiente de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

CABLE DE CONEXIÓN

• La placa de cocción se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F que soporta una temperatura de 90 °C o superior. Póngase en contacto con el servicio técnico local.

MONTAJE

Si utiliza una caja de protección (accesorio adicional) no es necesario el suelo protector directamente por debajo del aparato. El accesorio de la caja de protección puede no estar disponible en algunos países. Póngase en contacto con el proveedor local.

No se puede utilizar la caja de protección si se instala la placa de cocción encima de un horno.

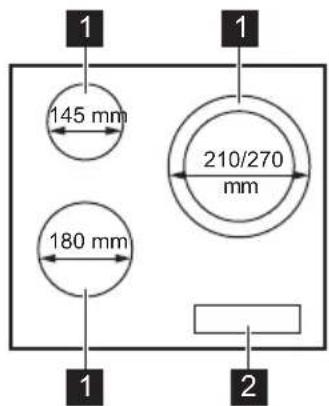

DISPOSICIÓN DE LAS ZONAS DE COCCIÓN

1 Zona de cocción
2 Panel de mandos

DISPOSICIÓN DEL PANEL DE CONTROL

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

	Sensor Función Comentario
1	1	ENCENDIDO/APAGADO Para activar y desactivar la placa.
2	- Indicador del nivel de calor Para mostrar el nivel de calor.
3	◎	- Para activar y desactivar el anillo exterior.
4	+/-	- Para ajustar la temperatura.

INDICACIÓN DE LA TEMPERATURA EN PANTALLA

Pantalla Descripción
0	La zona de cocción está apagada.
1 - 9	La zona de cocción está en funcionamiento.
E + número	Hay un fallo de funcionamiento.
H	La zona de cocción continúa estando caliente (calor residual).
L	Bloqueo de seguridad para niños está en funcionamiento.
-	Apagado automático está en funcionamiento.

INDICADOR DE CALOR RESIDUAL

ADVERTENCIA! Riesgo de quemaduras por calor residual.

Los indicadores muestran el nivel de calor residual de las zonas de cocción que está usando. También pueden iluminarse los indicadores de las zonas de cocción vecinas aunque no las esté utilizando.

USO DIARIO

ADVERTENCIA! Consulte los capítulos sobre seguridad.

ACTIVACIÓN Y DESACTIVACIÓN

Toque durante 1 segundo para encender o apagar el la placa de cocción.

APAGADO AUTOMÁTICO

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,
• se vierte algo o se coloca algún objeto sobre el panel de mandos durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.
• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor	La placa de cocción se apaga
1 - 2 6 horas
3 - 4 5 horas
5 4 horas
6 - 9 1,5 hora

AJUSTE DE TEMPERATURA

Toque + para aumentar el nivel de calor. Toque - para reducir el nivel de calor. Toque + al mismo tiempo para apagar la zona de cocción.

ACTIVACIÓN Y DESACTIVACIÓN DE LOS CIRCUITOS EXTERIORES

Es posible adaptar la superficie de cocción al tamaño del recipiente.

Uso del sensor:

Para activar el circuito exterior: toque el sensor. Se enciende el indicador.

Para desactivar el circuito exterior: toque el sensor hasta que se apague el indicador.

BLOQUEO DE SEGURIDAD PARA NIÑOS

Esta función impide el uso accidental o indebido de la placa.

Para iniciar la función: encienda la placa de cocción con. No ajuste ningún nivel de calor.

Toque a la vez de las zonas de cocción delanteras durante 4 segundos. L se enciende.

Apague la placa de cocción con ①

Para detener la función: encienda la placa de cocción con ① No ajuste ningún nivel de calor.

Toque a la vez de las zonas de cocción

delanteras durante 4 segundos. se enciende. Apague la placa de cocción con Ⓙ

Para suspender la función solo durante una cocción: active la placa con Ⓘ. ¿se enciende.

Toque a la vez de las zonas de cocción delanteras durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Ya puede utilizar la placa de cocción.

Cuando apague la placa de cocción con ①la función vuelve a activarse.

CONSEJOS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

UTENSILIOS DE COCINA

La base del utensilio de cocina debe ser lo más gruesa y plana posible. Asegúrese de que las bases de los utensilios están limpias y secas antes de colocarlas sobre la placa de cocción.

Los utensilios de cocina fabricados con acero esmaltado y bases de aluminio o cobre pueden provocar cambios de color de la superficie vitrocerámica.

EJEMPLOS DE APLICACIONES DE COCCIÓN

Los datos de la tabla son solo orientativos.

Ajuste del nivel de calor	Utilícelo para:	Tiempo (min)	Sugerencias
1 Mantener calientes los alimentos. como		estime necesario	Tape los utensilios de cocina.
1 - 2 Salsa holandesa, derretir: mante-quilla, chocolate, gelatina.		5 - 25 R	Remover de vez en cuando.
1 - 2 Cuajar: tortilla, huevos revueltos. 10 -		40	Cocinar con tapa.
2 - 3 Arroces y platos cocinados con leche, calentar comidas preparadas.		25 - 50	Añadir al menos el doble de líquido que de arroz; los platos lácteos deben removerse a media cocción.
3 - 4 Cocinar al vapor verduras, pesca-dos o carnes.		20 - 45	Añada un par de cucharadas de líquido.
4 - 5 Cocinar patatas al vapor. 20 -		60	Utilice como máximo 14 l de agua para 750 g de patatas.
4 - 5 Grandes cantidades de alimen-tos, estofados y sopas.		60 - 150	Hasta 3 litros de líquido además de los ingredientes.
6 - 7 Freir ligeramente: escalopes, ter-nera “cordon bleu”, chuletas, hamburguesas, salchichas, higa-do, filetes rusos, huevos, tortitas, rosquillas.		como estime nece-sario	Dele la vuelta a media cocción.
7 - 8 Asado fuerte, bolas de patata, fi-letes de lomo, filetes.		5 - 15	Dele la vuelta a media cocción.
9 Hervir agua, cocer pasta, dorar carne (gulash, asado), freir patatas.

MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA! Consulte los capítulos sobre seguridad.

INFORMACIÓN GENERAL

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

LIMPIEZA DE LA PLACA

- Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico, azúcar y

SOLUCIÓN DE PROBLEMAS

alimentos que contengan azúcar, la suciedad puede dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

- Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.

- Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

ADVERTENCIA! Consulte los capítulos sobre seguridad.

QUÉ HACER SI...

Problema Posible causa Solución
La placa no se enciende o no funciona.	La placa no está conectada a un suministro eléctrico o está mal conectada.	Compruebe si la placa se ha conectado correctamente a la red eléctrica. Consulte el diagrama de conexiones.
Ha saltado el fusible. Compruebe si el fusible es la		causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
No ha ajustado la temperatura	antes de que transcurran 10 segundos.	Vuelva a encender la placa y ajuste el nivel de calor en menos de 10 segundos.
Ha pulsado 2 o más sensores	al mismo tiempo.	Toque solo un sensor.
Hay agua o salpicaduras de	grasa en el panel de control.	Limpie el panel de control.
Se emite una señal acústica y la placa de cocción se apaga.Se emite una señal acústica cuando la placa se apaga.	Hay uno o más sensores cubiertos.	Quite el objeto que cubre los sensores.
La placa de cocción se apaga. Ha puesto algún objeto sobre el campo del sensor ^1		Retire el objeto del sensor.
El indicador de calor residual no se enciende.	La zona no está caliente porque ha funcionado poco tiempo o el sensor está dañado.	Si la zona ha funcionado el tiempo suficiente como para estar caliente, consulte con el centro de servicio autorizado.
No se puede encender el anillo exterior.	Encienda primero el anillo interior.	rior cambiando el ajuste de temperatura.
Hay un área oscura en la zona múltiple.	Es normal que haya un área oscura en la zona múltiple.
Los sensores se calientan. El utensilio de cocina es demasiado grande o está colocado demasiado cerca de los mandos.		Coloque los utensilios de cocina grandes en las zonas trase-ras si es posible.
^2 se enciende.	Bloqueo de seguridad para niños está en funcionamiento.	Consulte "Uso diario".
y un número se encienden.	Se ha producido un error en la placa.	Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a aparecer , desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectar la placa. Si el problema continúa, póngase en contacto con el Centro de servicio técnico.
Se oye un pitido constante. La conexión eléctrica no es adecuada.		Desconecte la placa de cocción de la red eléctrica. Pida a un electricista cualificado que compruebe la instalación.
se enciende.	Falta la segunda fase de la alimentación eléctrica.	Compruebe si la placa se ha conectado correctamente a la red eléctrica. Quite el fusible, espere un minuto e inserte el fusible de nuevo.

SI NO ENCUENTRA UNA SOLUCIÓN...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o el centro de servicio técnico. Facilite la información de la placa de características. Indique también el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica) y el mensaje de error que aparezca. Asegúrese de que maneja la placa de cocción adecuadamente. De lo

contrario, el personal del servicio técnico o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

DATOS TÉCNICOS

PLACA DE CARACTERÍSTICAS

Modelo ZHRN638K PNC949 492 443 00

Tipo 60 HAD 20 AO 220 - 240 V / 400 V 2N 50 - 60 Hz

Hecho en Rumanía

N° ser. 5.7 kW

ZANUSSI

ESPECIFICACIONES DE LAS ZONAS DE COCCIÓN

Zona de cocción	Potencia nominal (ajuste de calor máximo) [W]	Diámetro de la zona de cocción [mm]
Anterior izquierda 1	800 180
Posterior izquierda	1200 145
Anterior derecha 1	700 / 2700 210 / 270

Para obtener un resultado de cocción óptimo, utilice utensilios de cocina con un diámetro no mayor al de la zona de cocción.

EFICACIA ENERGÉTICA

INFORMACIÓN DE PRODUCTO DE ACUERDO CON EU 66/2014 VÁLIDA SOLO PARA EL MERCADO DE LA UE

Identificación del modelo ZHRN638K
Tipo de placa de cocción Placa empotrada
Número de zonas de cocción	3
Tecnología de calentamiento	Resistencia radian-	te
Diámetro de las zonas de cocción circulares (∅)	Anterior izquierdaPosterior izquierdaAnterior derecha	18,0 cm14,5 cm27,0 cm
Consumo de energía por zona de cocción (EC electric cooking)	Anterior izquierdaPosterior izquierdaAnterior derecha	191,6 Wh / kg188,0 Wh / kg185,4 Wh / kg
Consumo de energía de la placa de cocción (EC electric hob)	188,3 Wh / kg

EN 60350-2 - Aparatos electrodomésticos - Parte 2: Placas de cocción - Métodos de medición del rendimiento

AHORRO DE ENERGÍA

Estos consejos la ayudarán a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.

• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.

• Coloque el utensilio de cocina sobre la zona de cocción antes de encenderla.

• La base del utensilio de cocina debe tener el mismo diámetro que la zona de cocción.
• Coloque los utensilios de cocina pequeños en zonas de cocción pequeñas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores

adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de

reciclaje local o póngase en contacto con su oficina municipal.

WWW.ZANUSSI.COM/SHOP
