ZCV560NW - Cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina independiente de gas y eléctrica
Altura (cm)	85
Anchura (cm)	50
Profundidad (cm)	60
Peso neto (kg)	45
Alimentación	220-240 V ~ 50 Hz
Potencia máxima (W)	6000
Número de fuegos	4
Tipo de horno	Eléctrico con función grill
Capacidad del horno (L)	58
Funciones principales	Horneado, asado, grill, gratinado
Clase energética	A
Consumo anual de energía (kWh)	200
Limpieza del horno	Manual con paño húmedo
Limpieza de encimera	Paño suave y detergente suave
Sistema de seguridad	Bloqueo de seguridad para niños, apagado automático
Piezas de repuesto disponibles	Sí, en servicio técnico autorizado
Índice de reparabilidad	7.5/10
Color	Blanco

Preguntas frecuentes - ZCV560NW ZANUSSI

¿Qué tipo de gas utiliza la cocina Zanussi ZCV560NW?

Esta cocina está preparada para gas natural (G20) o butano/propano (G30/G31). Consulte la etiqueta del aparato para confirmar el tipo de gas configurado de fábrica.

¿Cómo se enciende el horno?

Gire el mando del horno a la temperatura deseada. El horno se encenderá automáticamente. Si es la primera vez, puede oler un ligero olor a quemado; es normal.

¿Qué significa el símbolo de bloqueo en la pantalla?

Es el bloqueo de seguridad para niños. Para activarlo, mantenga presionada la tecla de bloqueo durante 3 segundos. Repita la operación para desbloquear.

¿Cómo limpiar la encimera de vitrocerámica?

Use un paño suave y un limpiador específico para vitrocerámica. Evite estropajos metálicos que puedan rayar la superficie.

¿El horno tiene función de autolimpieza?

No, el modelo ZCV560NW no dispone de autolimpieza. Se recomienda limpiar manualmente con paño húmedo y detergente suave.

¿Cuánto pesa la cocina?

El peso neto es de aproximadamente 45 kg. Se recomienda dos personas para su instalación.

¿Qué hacer si el horno no calienta?

Verifique que el termostato esté en la posición correcta y que la puerta esté bien cerrada. Si persiste, revise el fusible o contacte al servicio técnico.

¿Se puede usar un adaptador de gas diferente?

Sí, pero debe ser realizado por un instalador autorizado. El kit de conversión se vende por separado.

¿Dónde encuentro el manual de instrucciones?

Puede descargarlo gratis en nuestra página web introduciendo el modelo ZCV560NW. También está disponible en formato papel en el embalaje original.

¿Cómo puedo obtener piezas de repuesto?

Las piezas originales están disponibles en servicios técnicos autorizados Zanussi. Proporcione el número de modelo ZCV560NW para realizar el pedido.

MANUAL DE USUARIO ZCV560NW ZANUSSI

ET Kasutusjuhend 2
ES Manual de instrucciones 17

Pliit

Cocina

USER MANUAL

Sisukord

Información sobre seguridad ____	17
Instrucciones de seguridad ____	18
Descripción del producto ____	21
Antes del primer uso ____	22
Placa - Uso diario ____	22
Placa - Consejos útiles ____	23
Placa - Mantenimiento y limpieza ____	23

Horno - Uso diario	23

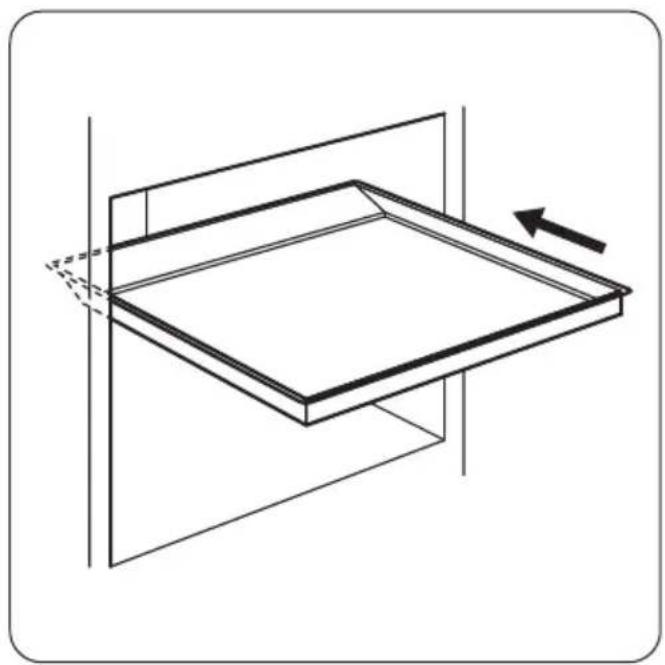

Uso de los accesorios	24
Horno - Consejos útiles	25
Horno - Mantenimiento y limpieza	27
Qué hacer si...	29
Instalación	30
Aspectos medioambientales	31

Salvo modificaciones.

Información sobre seguridad

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

Seguridad de niños y personas vulnerables

Advertencia Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.
• No deje que los niños jueguen con el aparato.
• Mantenga los materiales de embalaje alejados de los niños.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.
• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.
• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.
• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.
• Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• No utilice las superficies de cocción para almacenar alimentos.
• No utilice un limpiador a vapor para limpiar el aparato.
• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.
• Si la superficie vitrocerámica está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.
• No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.

Instrucciones de seguridad

Instalación

Advertencia Sólo un electricista cualificado puede instalar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• El aparato es pesado, tenga cuidado siempre cuando lo mueva. Utilice siempre guantes de protección.
• No tire nunca del aparato sujetando el asa.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.

• Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.

• Los laterales del aparato deben colocarse junto a otros aparatos o muebles de la misma altura.

• No instale el aparato sobre una plataforma.
• No instale el aparato junto a una puerta o debajo de una ventana. De esta forma se evita que los recipientes calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

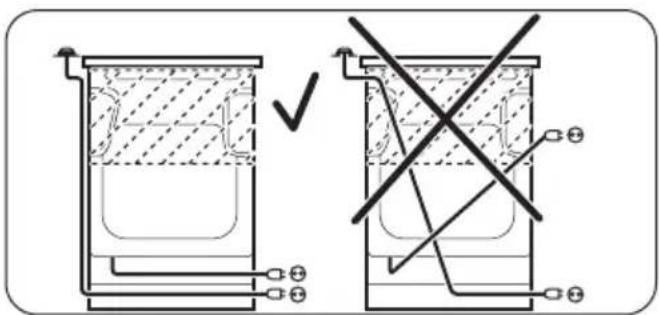

Conexión eléctrica

Advertencia Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarse por electricistas cualificados.

• El aparato debe quedar conectado a tierra.

• Asegúrese de que las especificaciones eléctricas de la placa coinciden con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.
• Evite que el cable de red entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento correctos: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

Uso del equipo

Advertencia Riesgo de lesiones, quemaduras o descargas eléctricas.

- Utilice este aparato en entornos domésticos.

• No cambie las especificaciones de este aparato.
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Desactive el aparato después de cada uso.
• El aparato se calienta cuando está en funcionamiento. No toque las resistencias del aparato. Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
• Tenga cuidado al abrir la puerta del aparato cuando éste esté en funcionamiento. Pueden liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No utilice un temporizador externo ni un sistema de mando a distancia independiente para utilizar el aparato.
• Mantenga siempre cerrada la puerta del aparato cuando éste esté en funcionamiento.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• Apague las zonas de cocción después de cada uso.
• No utilice el aparato como superficie de trabajo o almacenamiento.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la fuente de alimentación. De esta forma evitará descargas eléctricas.

Advertencia Existe peligro de explosión o incendio.

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.
• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.
• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a

temperaturas más bajas que el aceite que se utiliza por primera vez.

• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• Abra la puerta del aparato con cuidado. El uso de ingredientes con alcohol puede generar una mezcla de alcohol y aire.
• No intente apagar un fuego con agua. Desconecte el aparato y cubra la llama con una tapa o una manta ignífuga.

Advertencia Podría dañar el aparato.

• Para evitar daños o decoloraciones del esmalte:
• No coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
• No coloque papel de aluminio directamente en la parte inferior del aparato.
• No ponga agua directamente en el aparato caliente.
• No deje platos húmedos ni comida en el horno una vez finalizada la cocción.
• Preste especial atención al desmontar o instalar los accesorios.

- La pérdida de color del esmalte no afecta al rendimiento del aparato. No se considera un defecto en cuanto al derecho de garantía.

- Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.

- No coloque ningún utensilio de cocina caliente en el panel de control.

- No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.

- Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.

- No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.

- No coloque papel de aluminio sobre el aparato.

- Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

Advertencia Asegúrese de instalar un medio estabilizador para evitar que el ato se incline. Consulte el capítulo de lación.

Mantenimiento y limpieza

Advertencia Riesgo de lesiones, incendio o de ocasionar daños al aparato.

• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío. Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados. Póngase en contacto con el servicio técnico.

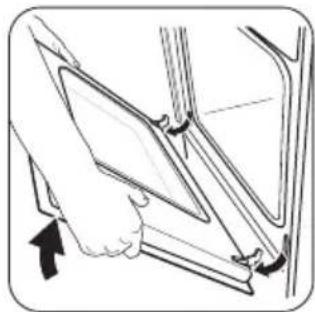

• Tenga mucho cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Los restos de comida o grasa en el interior del aparato podrían provocar un incendio.
• Limpie el aparato con un paño suave hume-decido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase.
• No limpie el esmalte catalítico (en su caso) con ningún tipo de detergente.

Luz interna

- El tipo de bombilla o lámpara halógena utilizada para este aparato es específica para aparatos domésticos. No debe utilizarse para la iluminación doméstica.

Advertencia Riesgo de descargas eléctricas.

- Antes de cambiar la bombilla, desconecte el aparato del suministro de red.

- Utilice sólo bombillas con las mismas especificaciones.

Asistencia

- Póngase en contacto con el servicio técnico para reparar el aparato. Le recomendamos que utilice solamente recambios originales.

Desecho

Advertencia Existe riesgo de lesiones o asfixia.

• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y deséchelo.
• Retire el pestillo de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

Descripción del producto

Descripción general

Disposición de las zonas de cocción

1 Mandos de la placa
2 Mando de temperatura
3 Indicador de temperatura
4 Indicador de control de la placa
5 Mando de las funciones del horno
6 Resistencia
7 Bombilla del horno
8 Placa de características
9 Niveles

1 Zona de cocción de 1200 W
2 Zona de cocción de 1700 W
3 Zona de cocción de 1200 W
4 Indicador de calor residual
5 Zona de cocción de 1700 W

Accesorios del horno

- Bandeja de horno

Para bandejas de horno, moldes de pastelería, asados.

- Bandeja plana

Para bizcochos y galletas.

- Compartimento de almacenamiento

Antes del primer uso

Debajo del horno está el compartimento de almacenamiento.

Para utilizarlo, levante la puerta frontal inferior y empuje hacia abajo.

Advertencia Se puede calentar cuando el aparato está funcionando.

Advertencia Consulte los capítulos sobre seguridad.

Precaución Para abrir la puerta del horno, agarre siempre la manilla por el centro

Limpieza inicial

• Retire y limpie todas las piezas del aparato.
• Limpie el interior del aparato antes de utilizarlo por primera vez.

Precaución ¡No utilice productos abrasivos! Podría dañar la superficie.

Consulte el capítulo "Mantenimiento y limpieza".

Calentamiento previo

Precaliente el aparato vacío para quemar los restos de grasa.

Placa - Uso diario

1. Ajuste la función □ y la temperatura máxima.
2. Deje que el aparato funcione durante 45 minutos.
3. Ajuste la función 📋. La temperatura máxima para esta función es de 210 °C.
4. Deje que el aparato funcione durante 15 minutos.

Los accesorios se pueden calentar más de lo habitual. El aparato puede emitir olores y humos. Esto es totalmente normal. Asegúrese de que haya una buena ventilación.

Advertencia Consulte los capítulos sobre seguridad.

Ajustes de calor

Mando Función
0	Posición de apagado
1 - 6	Ajustes de calor1 - calor mínimo; 6 - calor máximo

1. Gire el mando hasta el ajuste de calor apropiado. Se enciende el indicador de control de la placa.

2. Para terminar el proceso de cocción, gire el mando hasta la posición 0. Si todas las

zonas de cocción están apagadas, el indicador de control de la placa se apaga.

Use el calor residual para reducir el consumo de energía. Desactive la zona de cocunos 5 - 10 minutos antes de terminar la ción.

Indicador de calor residual

El indicador de calor residual muestra cuándo una zona de cocción está caliente.

Advertencia Riesgo de quemaduras por calor residual.

Utensilios de cocina

• La base del recipiente debe ser lo más gruesa y plana posible.
• Los recipientes fabricados con acero esmaltado y bases de aluminio o cobre pueden provocar cambios de color de la superficie vitrocerámica.

Ahorro de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.
• Coloque el recipiente sobre una zona de cocción antes de encenderla.
• Apague las zonas de cocción antes de que se agote el tiempo para utilizar el calor residual.

- La base de los recipientes y las zonas de cocción deben tener el mismo diámetro.

Ejemplos de aplicaciones de cocción

Nivel de calor:	Utilícelo para:
1 Mantener caliente
2 Hervir suavemente / cocer a fuego lento
3 Hervir / cocer a fuego lento
4 Freír / dorar
5 Llevar a ebullición
6 Llevar a ebullición / freír rápidamente / freír en abundante aceite

Placa - Mantenimiento y limpieza

Advertencia Consulte los capítulos sobre seguridad.

Importante iPeligro de quemaduras por el calor residual!

Dejar enfriar el aparato.

Limpie el aparato después de cada uso.

Utilice siempre recipientes cuya base esté lim-pia.

Los arañazos o las marcas oscuras de la superficie vitrocerámica no afectan al funamiento normal del aparato.

Para eliminar la suciedad:

1. – Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico y alimentos que contengan azúcar. De lo

Horno - Uso diario

contrario la suciedad dañará el aparato. Utilice un rascador especial para el cristal. Coloque el rascador sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

- Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para vitrocerámicas o acero inoxidable.

1. Limpie el aparato con un paño suave hume- decido con agua y detergente.
2. Termine la limpieza secando a fondo el aparato con un paño limpio.

Advertencia Consulte los capítulos sobre seguridad.

Encendido y apagado del aparato

1. Gire el mando del horno hasta la función deseada.

2. Gire el mando del termostato hasta la temperatura adecuada.

El indicador de temperatura permanece encendido mientras el horno alcanza la temperatura elegida.

1. Para apagar el aparato, gire el mando de funciones y el mando de temperatura hasta la posición de apagado (Off).

Termostato de seguridad

El termostato de seguridad es un termorruptor en un termostato en funcionamiento.

Para evitar daños en el termostato del horno provocados por sobrecalentamientos excesivos, el horno dispone de un termostato de seguridad

Funciones del horno

que interrumpe la alimentación. El horno se vuelve a conectar automáticamente cuando desciende la temperatura

Advertencia El termostato de seguridad funciona solo si el termostato del horno no funciona correctamente. Cuando esto ocurre, la temperatura del horno es muy alta y puede quemar todos los platos. Debe llamar al Servicio inmediatamente para cambiar el termostato del horno.

Función del horno Aplicación
	Posición de apagado El aparato está apagado.
	Calor superior + inferior Calienta desde las resistencias superior e inferior. Para hornear y asar en un nivel del horno.
	Resistencia inferior Calienta únicamente desde la parte inferior del horno. Para hornear pasteles con bases gruesas o crujientes.
	Resistencia superior Calienta únicamente desde la parte superior del horno. Para terminar platos cocinados.
	Grill El grill está encendido. Para asar al grill alimentos poco gruesos en grandes cantidades. Para hacer tostadas.
	Advertencia La temperatura máxima para esta función es de 210 °C.

Uso de los accesorios

Advertencia Consulte los capítulos sobre seguridad.

Introducción de la placa para horno

Coloque la bandeja en el centro del interior del horno, entre la pared frontal y la trasera. De esta forma el calor puede circular por delante y por detrás de la bandeja. Asegúrese de que la bandeja está colocada como se muestra en la imagen, con el ángulo en la parte posterior.

Advertencia No empuje la bandeja hasta el tope de la pared trasera del horno. De forma se evita que el calor circule

Horno - Consejos útiles

alrededor de la bandeja. La comida se puede quemar, especialmente en la parte posterior de la bandeja.

Precaución Utilice una bandeja de horno honda para hornear las masas húmedas.

Los jugos de las frutas pueden provocar manchas permanentes en el esmalte.

• El horno tiene cuatro niveles o alturas. Estos niveles se ordenan contándolos de abajo a arriba desde la solera del aparato.
• La humedad puede llegar a condensarse en el aparato o en las puertas de cristal. Esto es totalmente normal. Manténgase alejado del aparato siempre que abra la puerta mientras está en funcionamiento. Si desea reducir la condensación, ponga en funcionamiento el aparato 10 minutos antes de cocinar.
• Limpie la humedad cada vez que termine de utilizar el aparato.
• No coloque objetos directamente sobre la solera del aparato ni cubra los componentes con papel de aluminio cuando cocine. De lo contrario puede que se alteren los resultados de la cocción y se dañe el revestimiento de esmalte.

Repostería

• Precaliente el horno durante unos 10 minutos antes de utilizarlo.
• No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción.

- Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.

Carnes y pescados

• No cocine carnes de menos de 1 kg para evitar que quede demasiado seca.
• Utilice una grasera con los alimentos muy grasos para evitar que el horno quede manchado de forma permanente.
• Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.
• Para evitar que se forme mucho humo en el horno, vierta un poco de agua en el colector de la grasa. Para evitar la condensación de humos, añada agua después de que se se- que cada vez.

Tiempos de cocción

Los tiempos de cocción dependen del tipo de alimento, de su consistencia y del volumen. Inicialmente, supervise el rendimiento cuando cocine. Busque los mejores ajustes (de calor, tiempo de cocción, etc.) para sus recipientes, recetas y cantidades cuando utilice este aparato.

Calor superior + inferior

Alimento Tipo de bandeja y nivel		Duración del calentamiento previo (min)	Temperatura (°C)	Tiempo de coc-ción (min)
Masa quebrada (250 g)	bandeja esmaltada en ni-vel 3	- 150 25 - 30
Bizcocho plano (1.000 g)	bandeja esmaltada en ni-vel 2	10 160 - 170 30 - 35
Tarta de manzana (2.000 g)	bandeja esmaltada en ni-vel 3	- 170 - 190 40 - 50
Alimento Tipo	de bandeja y nivel	Duración del calentamiento previo (min)	Temperatura (°C)	Tiempo de coc-ción (min)
Tarta de manzana (1.200 + 1.200 g)	2 bandejas de aluminio re-dondas (diámetro: 20 cm) en nivel 1	15 180 - 200 50 - 60
Pastelillos (500 g) bandeja esmaltada en ni-vel 2		10 160 - 180 25 - 30
Bizcocho sin grasa (350 g)	1 bandeja de aluminio re-donda (diámetro: 26 cm) en nivel 1	10 160 - 170 25 - 30
Bizcocho en bande-ja recogegotas (1.500 g)	bandeja esmaltada en ni-vel 2	- 160 - 170		45 - 55 1)
Pollo entero (1.350 g)	parrilla del horno en el ni-vel 2, bandeja en el nivel 1	- 200 - 220 60 - 70
Medio pollo (1.300 g)	parrilla del horno en el ni-vel 3, bandeja en el nivel 1	- 190 - 210 30 - 35
Cerdo asado, chu-letas (600 g)	parrilla del horno en el ni-vel 3, bandeja en el nivel 1	- 190 - 210 30 - 35
Pan (800 g) bandeja esmaltada en ni-vel 2		20 230 - 250 10 - 15
Tarta rellena (1.200 g)	bandeja esmaltada en ni-vel 2	10 - 15 170 - 180 25 - 35
Pizza (1.000 g) bandeja esmaltada en ni-vel 2		10 - 15 200 - 220 30 - 40
Tarta de queso (2.600 g)	bandeja esmaltada en ni-vel 2	- 170 - 190 60 - 70
Flan suizo de man-zana (1.900 g)	bandeja esmaltada en ni-vel 1	10 - 15 200 - 220 30 - 40
Pastel de Navidad (2.400 g)	bandeja esmaltada en ni-vel 2	10 - 15 170 - 180		55 - 65 2)
Quiche Lorraine (1.000 g)	1 bandeja redonda (diá-metro: 26 cm) en nivel 1	10 - 15 220 - 230 40 - 50
Pan de pueblo (750 + 750 g)	2 bandejas de aluminio re-dondas (diámetro: 20 cm) en nivel 1	18 3)	180 - 200 60 - 70
Bizcocho rumano (600 + 600 g)	2 bandejas redondas de aluminio (longitud: 25 cm) en nivel 2	10 160 - 170 40 - 50
Bizcocho rumano - tradicional (600 + 600 g)	2 bandejas redondas de aluminio (longitud: 20 cm) en nivel 2	- 160 - 170 30 - 40
Panecillos de leva-dura (800 g)	bandeja esmaltada en ni-vel 2	10 - 15 200 - 210 10 - 15
Alimento Tipo de bandeja y nivel		Duración del calentamiento previo (min)	Temperatura (°C)	Tiempo de coc-ción (min)
Brazo de gitano (500 g)	bandeja esmaltada en ni-vel 1	10 150 - 170 15 - 20
Merengue (400 g) bandeja esmaltada en ni-vel 2		- 100 - 120 40 - 50
Tarta de azúcar (1.500 g)	bandeja esmaltada en ni-vel 3	10 - 15 180 - 190 25 - 35
Bizcocho (600 g) bandeja esmaltada en ni-vel 3		10 160 - 170 25 - 35
Tarta de mantequi-lla (600 g)	bandeja esmaltada en ni-vel 2	10 180 - 200 20 - 25

1) Después de apagar el aparato, deje el bizcocho en el horno unos 7 minutos.
2) Después de apagar el aparato, deje el bizcocho en el horno unos 10 minutos.
3) Ajuste la temperatura a 250 °C para el calentamiento previo.

Cuando prepare pizza, gire el mando de las funciones del horno a la posición Pizza

para obtener mejores resultados.

Horno - Mantenimiento y limpieza

Advertencia Consulte los capítulos sobre seguridad.

• Limpie la parte delantera del aparato con un paño suave humedecido en agua templada y jabón neutro.
• Limpie las superficies metálicas con un producto no agresivo.
• Limpie los accesorios internos después de cada uso. Así impedirá la acumulación de residuos que podrían llegar a quemarse.
• Elimine la suciedad resistente con limpiadores especiales para hornos.
• Después de cada uso, limpie todos los accesorios del horno (con un paño suave humedecido en agua caliente y jabón) y déjelos secar.
• No trate los recipientes antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas. Podría dañar el esmalte antiadherente.

Limpieza de la puerta del horno

La puerta del horno tiene dos paneles de cristal, instalados uno a continuación del otro. Para fa-

www.zanussi.com

cilitar la limpieza, desmonte la puerta del horno y los paneles interiores de cristal.

Advertencia La puerta del horno podría cerrarse si intenta retirar los paneles iores de cristal mientras está montada.

Advertencia Asegúrese de que los paneles de cristal están fríos antes de ar la puerta de cristal. Existe el riesgo de el vidrio se rompa.

Advertencia Cuando los paneles de cristal de la puerta se dañan o presentan azos, el cristal se debilita y puede perse. Para evitarlo, debe sustituirlos. Para tener más información, póngase en contacto el servicio técnico local.

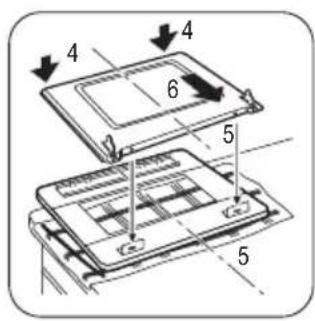

Desmontaje de la puerta del horno y de los paneles de cristal

① Abra completamente la puerta del horno y sujete las dos bisagras.

② Levante y gire las palancas de las dos bisagras.

③ Cierre la puerta del horno hasta la primera posición de apertura (la mitad). A continuación, tire de la puerta hacia adelante para desencajarla.

4 Coloque la puerta sobre una superficie estable y protegida por un paño suave. Utilice un destornillador para retirar los 2 tornillos del borde inferior de la puerta

Importante No afloje los tornillos

⑥ Levante la puerta interior

⑦ Limpie el lado interior de la puerta Limpie los paneles de cristal con agua y jabón. Séquelos con cuidado.

⑤ Utilice una paleta de madera, plástico o equivalente para abrir la puerta interior Sujete la puerta exterior y empuje la puerta interior hacia el borde superior de la puerta

Advertencia Limpie los paneles de cristal sólo con agua y jabón. Los productos de limpieza corrosivos y abrasivos y los objetos punzantes (p. ej., cuchillos o rascadores) pueden dañar el cristal.

Instalación de la puerta y los paneles de cristal

Cuando haya terminado de limpiar la puerta del horno, instálela. Para ello, repita el procedimiento anterior en orden inverso.

Bombilla del horno

Advertencia Tenga cuidado al cambiar la bombilla del horno. Apague siempre el aparato antes de cambiar la bombilla. Existe riesgo de descarga eléctrica.

Advertencia Las bombillas que se utilizan en este aparato son especiales y se han seleccionado exclusivamente para uso en aparatos domésticos. No las use para iluminar habitaciones ni partes de habitaciones. Si es necesario cambiar la bombilla, use una de la misma potencia y diseñada específicamente para electrodomésticos.

Antes de cambiar la bombilla del horno:

• Apague el aparato.
• Retire los fusibles de la caja de fusibles o desconecte el disyuntor.
• Coloque un paño en el fondo del horno. Así evitará daños en la bombilla del horno y la tapa de cristal.

Cambio de la bombilla del horno:

1. La tapa de cristal de la bombilla se encuentra en la parte posterior de la cavidad.
   Gire la tapa de cristal hacia la izquierda para extraerla.
2. Limpie la tapa de vidrio.
3. Cambie la bombilla del horno por otra termorresistente hasta 300 °C que sea apropiada.
   Utilice únicamente una bombilla del mismo tipo. Debe tener la misma potencia y ser específica para electrodomésticos.
4. Coloque la tapa de cristal.

Qué hacer si...

Problema Posible causa	Solución
Los indicadores de calor residual no se encienden	La zona de cocción no ha estado encendida el tiempo suficiente para activar la función	Si la zona de cocción debe estar caliente, hable con el servicio postventa
El aparato no funciona Se ha soltado	un fusible de la caja de fusibles	Compruebe los fusibles. Si el fusi-ble salta más de una vez, póngase en contacto con un electricista cualificado.
El horno no calienta.	El horno no está encendido.	Encienda el horno.
El horno no calienta. No se han elegido	las funciones necesarias.	Controle los ajustes.
La bombilla del horno no funciona.	La bombilla es defectuosa.	Cambie la bombilla del horno.
Se acumula vapor y condensación en los alimentos y en el interior del horno	Los platos han permanecido en el horno durante demasiado tiempo	No deje los platos en el horno más de 15 a 20 minutos tras finalizar el proceso de cocción

Si no lograra subsanar el problema, diríjase al Centro de servicio técnico.

Los datos necesarios para el servicio técnico están en la placa de datos técnicos. La placa de

régimen se encuentra en el marco delantero de la cavidad del horno.

Es conveniente que los anote aquí:

Modelo (Mod.) ......

Número de producto (PNC) ....

Advertencia Consulte los capítulos sobre seguridad.

Ubicación del aparato

Puede instalar su electrodoméstico independiente con armarios a uno o dos lados y en esquinas.

Distancias mínimas

Medidas mm

A 690

B 150

Datos técnicos

Medidas

Altura 858 mm
Ancho 500 mm
Profundidad 600 mm
Consumo eléctrico total 7815 W
Tensión 230 V
Frecuencia 50 Hz

Nivelación

Utilice patas de poca altura en la parte inferior del aparato para nivelar la superficie con otras superficies.

Protección anti-inclinación

Advertencia Debe instalar la protección anti-inclinación. Coloque la protección anti-inclinación para evitar que el aparato se caiga con cargas incorrectas.
Advertencia El aparato tiene el símbolo que aparece en la imagen (en su caso) para recordarle que debe instalar la protección anti-inclinación.

Importante Asegúrese de colocar la protección anti-inclinación a la altura correcta.

Cómo instalar la protección anti-inclinación

1. Ajuste la zona y altura correctas del aparato antes de adjuntar la protección anti-inclina-ción.
2. Asegúrese de que la superficie detrás del aparato es holgada.
3. Coloque la protección anti-inclinación a 317-322 mm bajo la superficie superior del aparato y a 80-85 mm del lateral del aparato hasta el orificio redondo de la abrazadera. Atorníllela al material sólido o use refuerzo adecuado (pared).
4. El orificio se encuentra en el lado izquierdo de la parte posterior del aparato. Consulte la ilustración.
5. Si ha modificado el tamaño de la cocina, debe alinear correctamente el dispositivo anti-inclinación.

Aspectos medioambientales

Recicle los materiales con el símbolo

Coloque el material de embalaje en los contenedores adecuados para su reciclaje.

Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo ✉ junto con los residuos domésticos. Lleve el producto

Importante Si el espacio entre los armarios es superior al ancho del aparato, debe ajustar la medición lateral para centrar el aparato.

Instalación eléctrica

El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de seguridad del capítulo "Información sobre seguridad".

El aparato se suministra sin enchufe ni cable de alimentación.

Tipos de cable compatibles: H05 RR-F con sección adecuada.

Advertencia Antes de conectar el cable de red al terminal, mida la tensión entre las fases de la red doméstica.

A continuación, consulte la etiqueta de conexión de la parte posterior del aparato para usar la instalación eléctrica correcta

Con este orden de pasos evitará errores de instalación y daños en los componentes eléctricos del aparato.

El cable de alimentación no debe tocar la parte del aparato que se muestra en la ilustración.

a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Materiales de embalaje

El material de embalaje es respetuoso con el medio ambiente y reciclable. Las piezas de plástico están identificadas con abreviaturas internacionales, tales como PE, PS, etc. Deseche el material de embalaje en los contenedores destinados a tal fin por los servicios de limpieza.

Advertencia Para evitar que el aparato suponga un peligro deberá inutilizarlo s de su eliminación.

Para ello, retire el enchufe y el cable de alimentación del aparato.
