Toote tüüp	Gaasi- ja elektripliit (iseseisev)
Kõrgus (cm)	85
Laius (cm)	50
Sügavus (cm)	60
Netokaal (kg)	45
Toide	220-240 V ~ 50 Hz
Maksimaalne võimsus (W)	6000
Põletite arv	4
Ahju tüüp	Elektriline grillfunktsiooniga
Ahju maht (L)	58
Peamised funktsioonid	Küpsetamine, röstimine, grillimine, gratineerimine
Energiaklass	A
Aastane energiatarve (kWh)	200
Ahju puhastamine	Käsitsi niiske lapiga
Plaadi puhastamine	Pehme lapp ja pehme pesuvahend
Ohutussüsteem	Lapsekindel lukk, automaatne väljalülitus
Varuosad saadaval	Jah, volitatud teeninduses
Parandatavuse indeks	7.5/10
Värv	Valge

Korduma kippuvad küsimused - ZCV560NW ZANUSSI

Millist gaasi kasutab Zanussi ZCV560NW pliit?

See pliit on ette valmistatud maagaasi (G20) või butaani/propaani (G30/G31) jaoks. Kinnitamaks tehases seatud gaasitüüpi, vaadake seadme silti.

Kuidas ahi süüdata?

Keerake ahju nupp soovitud temperatuurile. Ahi süttib automaatselt. Esimesel korral võib tunda kerget põlemislõhna; see on normaalne.

Mida tähendab ekraanil olev lukusümbol?

See on lapsekindel lukk. Aktiveerimiseks hoidke lukuklahvi all 3 sekundit. Korrake toimingut avamiseks.

Kuidas puhastada keraamilist pliidiplaati?

Kasutage pehmet lappi ja spetsiaalset keraamilise plaadi puhastusvahendit. Vältige metallist käsnasid, mis võivad pinda kriimustada.

Kas ahjul on isepuhastusfunktsioon?

Ei, mudel ZCV560NW ei oma isepuhastusfunktsiooni. Soovitatav on puhastada käsitsi niiske lapi ja pehme pesuvahendiga.

Kui palju pliit kaalub?

Netokaal on umbes 45 kg. Paigaldamiseks soovitatakse kahte inimest.

Mida teha, kui ahi ei kuumene?

Kontrollige, kas termostaat on õiges asendis ja uks tihedalt suletud. Kui probleem püsib, kontrollige kaitset või võtke ühendust teenindusega.

Kas saab kasutada teistsugust gaasiadapterit?

Jah, kuid selle peab paigaldama volitatud paigaldaja. Ümberehituskomplekt müüakse eraldi.

Kust leian kasutusjuhendi?

Saate selle tasuta alla laadida meie veebilehelt, sisestades mudeli ZCV560NW. See on saadaval ka paberkujul originaalpakendis.

Kuidas saan varuosi?

Originaalvaruosad on saadaval volitatud Zanussi teeninduskeskustes. Tellimuse esitamiseks esitage mudeli number ZCV560NW.

KASUTUSJUHEND ZCV560NW ZANUSSI

Ohutusinfo 2
Ohutusjuhised 3
Seadme kirjeldus ____ 6
Enne esimest kasutamist 6
Pliit - igapäevane kasutamine 7
Pliit - vihjeid ja näpunäiteid 7
Pliit - puhastus ja hooldus ____ 8

Ahi - igapäevane kasutamine ____ 8
Tarvikute kasutamine 9
Ahi - vihjeid ja näpunäiteid ____ 9
Ahi - puhastus ja hooldus ____ 11
Mida teha, kui... 13
Paigaldamine 14
Jäätmekäitlus ____ 16

Jäetakse öigus teha muutusi.

Ohutusinfo

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada.

Laste ja ohustatud inimeste turvalisus

⚠️ Hoiatus Lämbumise, vigastuse või püsiva kahjustuse oht!

• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning samuti füüsilise, sensoorse või vaimse puudega või kogemuste ja teadmisteta isikud juhul, kui neid valvab täiskasvanud inime-ne või nende turvalisuse eest vastutav isik.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendid lastele kättesaamatuna.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töö-tab või maha jahtub. Katmata osad on kuumad.
• Kui seadmel on olemas lapselukk, soovitame selle sisse lülitada.
• Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia.

Üldine ohutus

• Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Ärge kütteelemente puudutage.

• Ärge kasutage seadet välise taimeriga või eraldi kaugjuhtimissüsteemi abil.

• Kui kasutate toiduvalmistamisel kuuma öli, ärge jätke toitu järel-valveta – see vöib kaasa tuua tulekahju.

• Ärge kunagi üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga.
• Ärge hoidke keeduväljadel esemeid.
• Ärge kasutage pliidi puhastamiseks aurupuhastit.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Kui klaaskeraamiline pind on mõranenud, lülitage seade välja, et vältida võimalikku elektrilööki.
• Ärge kasutage ukseklaasi puhastamiseks karedaid, abrasiivseid puhasteid ega teravaid metallist kaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib klaas puruneda.

Ohutusjuhised

Paigaldamine

Hoiatus Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasas olevaid paigaldusjuhiseid.
• Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid.
• Ärge kunagi tömmake seadet käepidemest.

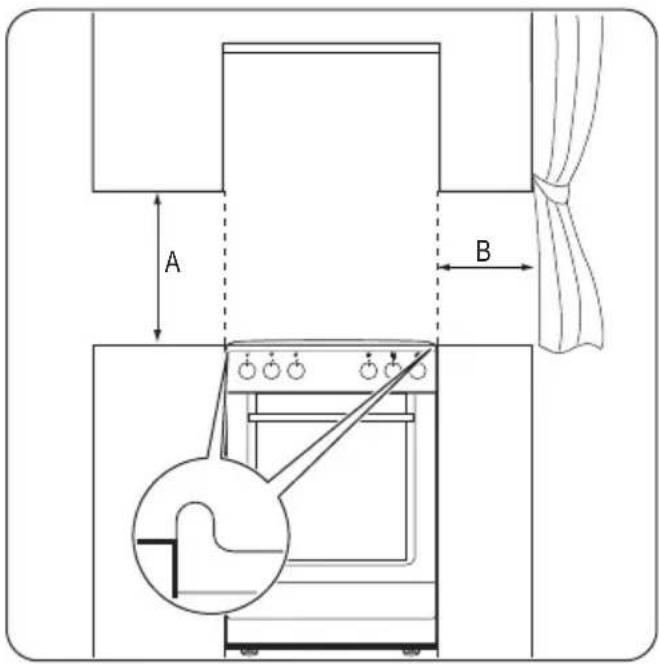

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Veenduge, et seade on paigaldatud kindlate konstruktsioonide alla ja kõrvale.
• Seadme küljed peavad jääma vastu teiste sama körgusega seadmete külgi.
• Ärge paigaldage seadet alusele.
• Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või akna avamisel seadme pealt maha kukkuda.

Elektriühendus

Hoiatus Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvali-fitseeritud elektrik.
• Seade peab olema maandatud.
• Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga.
• Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Vigastatud toitejuhtme vaheta-miseks võtke ühendust teeninduskeskuse-ga.

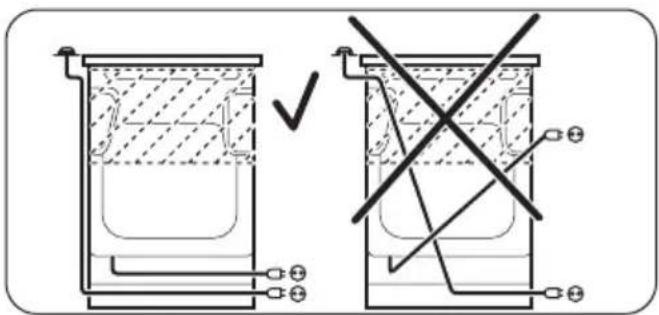

• Jälgige, et toitejuhe ei jääks vastu seadme ust, eriti siis, kui uks on kuum.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks eemaldada ilma tööriistadeta.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Kui seinakontakt logiseb, ärge sinna toite-pistikut pange.
• Seadet välja lülitades ärge tömmake toitekaablist. Hoidke alati kinni toitepistikust.
• Kasutage ainult öigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb va-rustada mitmepooluselise isolatsiooniseadis-sega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

Kasutamine

Hoiatus Vigastuse, põletuse või elektrilöögioht!

• Kasutage seda seadet ainult kodustes tingi-mustes.
• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad ei oleks tökestatud.
• Ärge jätke töötavat seadet järelevalveta.

- Lülitage seade välja pärast igakordset kasutamist.

- Seade läheb kasutamisel seest kuumaks. Ärge puudutage kütteelemente seadmes. Tarvikute või ahjunõude eemaldamisel või sisestamisel kasutage alati pajakindaid.

- Olge töötava seadme ukse avamisel ettevaatlik. Välja vöib paiskuda tulist öhku.

- Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega.

- Äge suruge avatud uksele.

- Ärge kasutage seadet välise taimeri või eraldi kaugjuhtimissüsteemi abil.

- Hoidke seadme ust alati kinni, kui see ei tööta.

- Ärge pange söögiriistu või potikaasi keedu- väljadele. Need lähevad tuliseks.

- Lülitage keeduväli pärast kasutamist välja.

• Ärge kasutage seadet tööpinna ega hoiukohana.
• Kui seadme pinda peaks tekkima mõra, tu- leb seade kohe vooluvõrgust lahti ühenda- da. Elektrilöögioht!

Hoiatus Plahvatuse või tulekahju oht!

- Kuumutamisel võivad rasvad ja õlid eralda-da süttivaid aure. Kui kasutate toiduvalmistamisel õli või rasvu, hoidke need eemal lahtisest leegist või kuumadest esemetest.

- Väga kuumast ölist eralduvad aurud võivad iseeneslikult süttida.

- Kasutatud öli, milles vöib leiduda toidujääke, vöib süttida madalamal temperatuuril kui kasutamata öli.

- Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.

- Kui avate ukse, vältige ahju läheduses sädemeid või lahtist leeki.

- Seadme ust avades olge ettevaatlik. Alkoholi sisaldavate komponentide kasutamise tagajärjel võib alkohol õhuga seguneda.

- Ärge püüdke leeki kustutada veega! Lülitage seade vooluvõrgust lahti ja summutage leek potikaane või kustutustekiga.

Hoiatus Seadme vigastamise või kahjustamise oht!

- Et ära hoida emaili kahjustumist või värvi muutumist:

– Ärge asetage ahjunõusid ega teisi ese- meid vahetult seadme põhjale.

- Ärge asetage alumiiniumfooliumit vahetult seadme põhjale.

– Ärge pange tulist vett vahetult kuuma seadmesse.

- Ärge hoidke niiskeid nõusid ja toitu ahjus pärast toiduvalmistamise lõppu.

– Olge tarvikute eemaldamisel ja paigaldamisel ettevaatlik.

- Emaili värvi muutumine ei mõjuta seadme tööd. Tegemist ei ole defektiga garantii sei-sukohast.

• Niiskete kookide puhul kasutage sügavat panni. Puuviljamahlad tekitavad püsivaid plekke.
• Ärge pange tuliseid nõusid juhtpaneelile.
• Ärge laske keedunõudel kuivaks keeda.
• Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kukkuda. Pliidi pind võib puruneda.
• Ärge lülitage keeduvälju sisse tühjade nõudega või ilma nõudeta.
• Ärge asetage seadmele alumiiniumfooliumit.
• Malmist, alumiiniumist või katkise põhjaga nõud võivad klaaskeraamilist pinda kriimustada. Kui teil on vaja nõusid pliidil liigutada, tõstke need alati üles.

Hoiatus Paigaldage seadme alla stabiilne alus, et see ei saaks ümber minna. Vt jaotist "Paigaldamine".

Hooldus ja puhastus

Hoiatus Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühen-dage toitepistik pistikupesast lahti.
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.
• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge teeninduskeskusse.

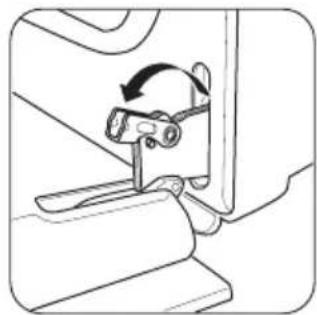

• Olge ukse seadmest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pliidipinna materjali kahjustumist.

• Seadmesse jäänud rasv või toit võib põhjustada tulekahju.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid puhastusaineid. Ärge kasutage abrasiivseid tooteid, küüri-misšvamme, lahusteid ega metallist ese-meid.

• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.
• Katalüütilise emaili (kui see on olemas) pu-hastamisel ärge kasutage mingeid pesuai-neid.

Sisevalgusti

- Selles seadmes kasutatav valgustipirn või halogeenlamp on mõeldud kasutamiseks ainult kodumasinates. Ärge kasutage seda ruumide valgustamiseks.

Hoiatus Elektrilöögi oht!

• Enne lambi asendamist ühendage seade vooluvõrgust lahti.
• Kasutage ainult ühesuguste tehniliste näitajatega lampe.

Hooldus

- Seadme remontimiseks võtke ühendust hooldusega. Soovitame alati kasutada ainult originaalvaruosi.

Jäätmekäitlus

Hoiatus Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.
• Lõigake toitekaabel seadme küljest lahti ja visake ära.
• Eemaldage seadme uks, et vältida laste ja loomade seadmesse löksujäämist.

Ülevaade

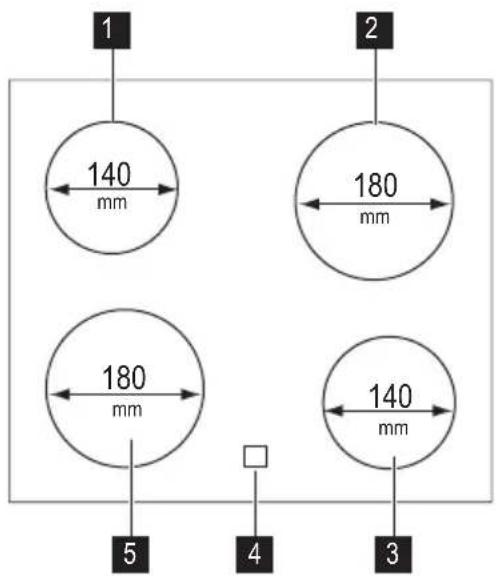

Pliidipinna skeem

Ahju tarvikud

• Ahjurest Nõude, koogivormide ja grilltükkide jaoks
  • Lame küpsetusplaat Kookidele ja küpsistele.
  • Hoiusahtel

Enne esimest kasutamist

Hoiatus Vt ohutust käsitlevaid peatükke.

1 Pliidi nupud
2 Temperatuuri nupp
3 Temperatuuri indikaator
4 Pliidi juhtindikaator
5 Ahju funktsioonide nupp
6 Kütteelement
7 Ahjuvalgusti
8 Andmesilt
9 Riiuli tasandid

1 Keeduväli 1200 W
2 Keeduväli 1700 W
3 Keeduväli 1200 W
4 Jääkkuumuse indikaator
5 Keeduväli 1700 W

Ahju allosas asub hoiusahtel. Selle kasutamiseks tõstke alumist ust ja lü- kake siis alla.

Hoiatus Seadme töötamise ajal vöib hoiusahtel kuumaks minna.

Ettevaatust Ahju ukse avamiseks võtke alati kinni käepideme keskelt.

Esimene puhastamine

• Eemaldage seadmelt köik osad.
• Puhastage seadet enne esmakordset kasutamist.

Ettevaatust Ärge kasutage abrasiivseid puhastusaineid! See võib pinda rikkuda.

Vt ptk "Puhastus ja hooldus".

Eelkuumutus

Eelkuumutage tühja seadet, et põletada ära allesjäänud rasv.

1. Valige funktsioon □ ja maksimaalne temperatuur.
2. Laske seadmel 45 minutit töötada.
3. Valige funktsioon 📄. Maksimaalne temperatuur selle funktsiooni puhul on 210 °C.
4. Laske seadmel 15 minutit töötada. Tarvikud vöivad tavalisest kuumemaks minna. Seade vöib väljastada löhna ja tossu. See on normaalne. Veenduge, et öhk saab piisavalt liikuda.

Pliit - igapäevane kasutamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Soojusastmed

Juhtnupp Funktsioon
0	Välja lülitatud
1 - 6	Soojusastmed1 - madalaim soojusaste; 6 - kõrgeim soojusaste

1. Keerake juhtnupp vajalikule soojusastmele. Süttib pliidi juhtindikaator.
2. Toiduvalmistamise lõpetamiseks keerake nupp asendile 0 . Kui kõik keeduväljad

Pliit - vihjeid ja näpunäiteid

Keedunõud

• Keedunõu põhi peaks olema võimalikult paks ja tasane.
• Terasemailnõud ja alumiinium- või vaskpõhjaga nõud võivad jätta klaaskeraamilisele pinnale plekke.

Energia kokkuhoid

• Võimalusel pange keedunõule alati kaas peale.
• Pange keedunõud keeduväljale enne selle sisselülitamist.
• Lülitage keeduväljad enne toiduvalmistamisaja löppu välja, et kasutada ära jääkkuumus.

on välja lülitatud, kustub ka pliidi juhtindikaator.

Kasutage jääkkuumust, et vähendada elektritarvet. Lülitage keeduväli umbes

5-10 minutit enne küpsetamistoimingu löppe-mist välja.

Jääkkuumuse indikaator süttib, kui keeduväli on tuline.

Hoiatus Jääkkuumusega kaasneb põletusoht.

- Poti põhi ja keeduväli peaksid olema ühesuurused.

Näiteid pliidi kasutamisest

Kuumuse seade:	Kasutamine:
1	Soojashoidmine
2	Kerge kuumutamine
3	Tasasel tulel keetmine
4	Praadimine/pruunistamine
5	Keema tõusmine
6	Keema tõusmine / kiire praadimine / põhjalik praadimine

Hoiatus Vt ohutust käsitlevaid peatükke.

Tähtis Põletusoht jääksoojuse töttu! Laske seadmel maha jahtuda.

Puhastage seadet pärast igakordset kasuta-mist.

Kasutage alati puhta põhjaga nõusid.

Kriimustused või tumedad plekid klaaskeraamikal ei mõjuta seadme tööd.

Mustuse eemaldamine

1. – Eemaldage kohe: sulav plast, plastkile ja suhkrut sisaldava toidu jäägid. Vas-tasel korral võib mustus seadet kahjus-

tada. Kasutage spetsiaalset klaasikaa-bitsat. Pange kaabits teravnurga all klaaspinnale ja liigutage tera pliidi pinnal.

– Eemaldage, kui seade on piisavalt jahtunud: katlakiviplekid, veeplekid, rasvaplekid, läikivad metalsed plekid. Kasutage spetsiaalset klaaskeraamika või roostevaba terase puhastusvahendit.

1. Puhastage seadet niiske lapi ja vähese koguse pesuainega.

2. Lõpuks hõõruge seade puhta lapiga kuivaks.

Ahi - igapäevane kasutamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Seadme sisse- ja väljalülitamine

1. Ahju funktsiooni valimiseks keerake ahju-funktsioonide nuppu.
2. Temperatuuri valimiseks keerake temperatuuri nuppu. Temperatuuri indikaator süttib, kui temperatuur seadmes tõuseb.
3. Seadme väljalülitamiseks keerake ahju-funktsioonide nupp ja temperatuuri nupp väljas-asendisse.

Ohutustermostaat

Ohutustermostaat on töötava termostaadi termokaitse.

Ahju funktsioonid

Et ära hoida ahju termostaadi kahjustamist ülekuumenemise töttu, on ahi varustatud turvatermostaadiga, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

Hoiatus Turvatermostaat hakkab tööle vaid siis, kui ahju termostaat öigesti ei a. Sellisel juhul on ahju temperatuur väga e ja ahjus olevad toidud võivad kõrbema a. Ahju termostaadi asendamiseks võtke ühendust teeninduskeskusega.

Ahju funktsioon Rakendus
0	VÄLJAS-asend Seade on VÄLJA lülitatud.
	Ülemine + alumine kuumutus Kuumutab nii ülemist kui ka alumist kütteelementi. Ahju ühel tasandil küpsetamiseks ja röstimiseks.
	Alumine kütteelement Kuumus tuleb ainult ahju põhjast. Krõbeda või koorikulise põhjaga kookide küpsetamiseks.
	Ülemine kütteelement Kuumus tuleb ainult ahju laest. Kasutamiseks küpsetamise löppfaasis.
	Grill Grillielement on sisse lülitatud. Öhemate toiduainete suures mahus grillimiseks. Röstimiseks.
	Hoiatus Maksimaalne temperatuur selle funktsiooni puhul on 210 °C.

Tarvikute kasutamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Küpsetusplaadi sissepanek

Lükake plaat ahjuõõne keskossa, eesmise ja tagumise seina vahele. Nii saab kuumus küpsetusplaadi ees ja taga vabalt liikuda. Paigutage küpsetusplaat nii nagu pildil näha, jälgides, et kaldus serv jääks tahapoole.

Hoiatus Ärge lükake küpsetusplaati päris vastu ahju tagaseina. Vastasel korral ei kuum öhk plaadi ümber vabalt liikuda.

Toit võib kõrbema minna, eriti plaadi tagaosas.

Ahi - vihjeid ja näpunäiteid

Ettevaatust Väga mahlaste kookide küpsetamisel kasutage sügavat

küpsetusplaati. Puuviljamahl vöib jätta emailpinnale püsivad plekid.

• Seadmes on neli riiulitasandit. Alustage ta-sandite arvestamist alati ahju põhjast.
• Niiskus võib kondenseeruda seadmesse või ukseklaasile. See on normaalne. Kui

avate toitu valmistades ahju ukse, hoiduge alati tahapoole. Kondenseerumise vähendamiseks laske ahjul enne küpsetamise alustamist 10 minutit töötada.

• Kuivatage ahjust niiskus iga kord pärast seadme kasutamist.
• Küpsetades ärge pange nõusid otse ahju põhjale ega katke ahju osi fooliumiga kinni.

See võib muuta küpsetamise tulemusi ja rikkuda ahju emailkatet.

Kookide küpsetamine

• Enne küpsetamist eelkuumutage ahju umbes 10 minutit.
• Ärge avage ahju ust enne kui 34 küpsetusajast on möödunud.
• Kui kasutate samaaegselt kahte küpsetusplaati, hoidke nende vahele jääv ahjuta-sand tühi.

Liha ja kala küpsetamine

• Ärge küpsetage alla 1 kg kaaluga lihatükki. Liiga väikeste tükkide küpsetamisel jääb liha kuivaks.

• Väga rasvaste toitude küpsetamisel kasutage rasvapanni, et vältida ahju püsivate plekkide tekkimist.

• Et mahl lihast välja ei valguks, laske prael enne lahtilõikamist umbes 15 minutit seista.

• Et ahjust küpsetamise ajal liiga palju suitsu ei tuleks, kallake rasvapannile veidi vett. Suitsu kondenseerumise vältimiseks lisage vett kohe, kui see on ära auranud.

Toiduvalmistamise ajad

Toiduvalmistamise ajad sõltuvad toidu tüübist, konsistentsist ja mahust.

Esialgu jälgige toiduvalmistamisel seadme tööd. Leidke selle seadme kasutamisel parimad seaded (soojusaste, toiduvalmistamise aeg jne) oma keedunõudele, retseptidele ja kogustele.

Ülemine + alumine kuumutus

Toit	Küpsetusplaadi tüüp ja ahjutasand	Eelkuumutus-aeg (min.)	Temperatuur (°C)	Küpsetusaeg (min)
Taignaribad (250 g)	emailitud küpsetusplaat 3. ahjutasandil	- 150 25 - 30
Öhuke kook (1000 g)	emailitud küpsetusplaat 2. ahjutasandil	10 160 - 170 30 - 35
Pärmitaignast öu-nakook (2000 g)	emailitud küpsetusplaat 3. ahjutasandil	- 170 - 190 40 - 50
Öunapirukas (1200 + 1200 g)	2 ümmargust alumiinium-plaati (läbimõõt 20 cm) 1. tasandil	15 180 - 200 50 - 60
Väikesed koogid (500 g)	emailitud küpsetusplaat 2. ahjutasandil	10 160 - 180 25 - 30
Rasvavaba keeks (350 g)	1 ümar alumiiniumplaat (läbimõõt 26 cm) 1. ta-sandil	10 160 - 170 25 - 30
Plaadikook (1500 g)	emailitud küpsetusplaat 2. ahjutasandil	- 160 - 170		45 - 551)
Kana, terve (1350 g)	2. tasandil, küpsetusplaat tasandil 1	- 200 - 220 60 - 70
Pool kana (1300 g)	3. tasandil, küpsetusplaat tasandil 1	- 190 - 210 30 - 35
Seakarbonaad (600 g)	3. tasandil, küpsetusplaat tasandil 1	- 190 - 210 30 - 35
Lahtine pirukas (800 g)	emailitud küpsetusplaat 2. ahjutasandil	20 230 - 250 10 - 15
Pärmitaignast piru-kas (1200 g)	emailitud küpsetusplaat2. ahjutasandil	10 - 15 170 - 180	25 - 35
Pitsa (1000 g) emailitud küpsetusplaat2. ahjutasandil	10 - 15 200 - 220	30 - 40
Juustukook (2600 g)	emailitud küpsetusplaat2. ahjutasandil	- 170 - 190	60 - 70
Šveitsi ōunakook (1900 g)	emailitud küpsetusplaat1. ahjutasandil	10 - 15 200 - 220	30 - 40
Jõulukook (2400 g) emailitud küpsetusplaat2. ahjutasandil	10 - 15 170 - 180			55 - 652)
Quiche Lorraine (1000 g)	1 ümar plaat (läbimõõt 26 cm) 1. tasandil	10 - 15 220 - 230	40 - 50
Talupojaleib (750 g + 750 g)	2 ümmargust alumiinium-plaati (läbimõõt 20 cm) 1. tasandil	183)	180 - 200	60 - 70
Rumeenia keeks (600 + 600 g)	2 ümmargust alumiinium-plaati (pikkus 25 cm) 2. tasandil	10 160 - 170	40 - 50
Rumeenia keeks – traditsiooniline(600 + 600 g)	2 ümmargust alumiinium-plaati (pikkus 20 cm) 2. tasandil	- 160 - 170	30 - 40
Pärmitaignast ku-klid (800 g)	emailitud küpsetusplaat2. ahjutasandil	10 - 15 200 - 210	10 - 15
Rullbiskviit (500 g) emailitud küpsetusplaat1. ahjutasandil	10 150 - 170	15 - 20
Besee (400 g) emailitud küpsetusplaat2. ahjutasandil	- 100 - 120	40 - 50
Purukook (1500 g) emailitud küpsetusplaat3. ahjutasandil	10 - 15 180 - 190	25 - 35
Keeks (600 g) emailitud küpsetusplaat3. ahjutasandil	10 160 - 170	25 - 35
Võikook (600 g) emailitud küpsetusplaat2. ahjutasandil	10 180 - 200	20 - 25

1) Pärast seadme väljalülitamist jätke kook veel 7 minutiks ahju.

2) Pärast seadme väljalülitamist jätke kook veel 10 minutiks ahju.

3) Eelsoojendage ahi temperatuurini 250 °C.

Pitsa valmistamisel saate parima tulemu-se, kui keerate ahjufunktsioonide nupu

pitsa-asendisse.

Ahi - puhastus ja hooldus

Hoiatus Vt ohutust käsitlevaid peatükke.

- Puhastage seadme esiosa ehme lapi abil sooja vee ja puhastusvahendiga.

• Metallpindade puhastamiseks kasutage ta- valist puhastusvahendit
• Puhastage ahju sisemust pärast iga kasutamist. Nii on kergem mustust eemaldada ja see ei põle sisse.
• Puhastage rasket mustust spetsiaalse ahju-puhastusvahendiga.
• Puhastage kõiki ahju tarvikuid (pehme lapi, sooja vee ja puhastusvahendiga) pärast iga kasutamist ja laske neil kuivada.
• Kui teil on kõrbemiskindla kattega tarvikuid, ärge puhastage neid agressiivsete puhastusvahendite või teravate objektidega ega nõudepesumasinas. See võib kõrbemiskindla katte hävitada!

Ahju ukse puhastamine

Ahju uksel on kaks üksteise vastas olevat klaaspaneeli. Puhastamise hölbustamiseks eemaldage ahju uks ja seesmine klaaspaneel.

Hoiatus Kui te üritate seesmist klaaspaneeli eemaldada ajal, mil uks on, võib ahju uks sulguda.

Hoiatus Enne klaasukse puhastamist veenduge, et klaaspaneel on maha unud. Vastasel korral võib klaas uneda.

Hoiatus Kui ukse klaaspaneel on kahjustatud või kriimustatud, muutub see raks ja võib puruneda. Seetõttu tuleb justatud paneel asendada uuega. teabe saamiseks võtke ühendust hinduskeskusega.

Ahju ukse ja klaaspaneeli eemaldamine

① Tehke uks täielikult lahti ja võtke ukse hingedest kinni.

② Tõstke hingede hoovad üles ja kee-rake neid.

③ Sulgege ahju uks esimesse avamise asendisse (poole peale). Seejärel tömmake ust ettepoole ja tõstke välja.

④ Asetage uks pehme riidega kaetud kindlale pinnale. Kasutage ukse alumisel serval oleva 2 kruvi eemaldamiseks kruvikeerajat

⑤ Siseukse eemaldamiseks kasutage puidust või plastikust kaabitsat Hoides välimist ust, tömmake siseust ukse ülaserva poole

Tähtis Ärge kruvisid ära kaotage

6 Tõstke siseuks välja

⑦ Puhastage ukse sisemine pool Puhastage klaaspaneeli seebiveega. Kuivatage hoolikalt.

Hoiatus Puhastage klaaspaneeli ainult seebiveega. Abrasiivsed

puhastusvahendid, plekieemaldajad ja teravad esemed (noad või kaabitsad) võivad klaasi rikkuda.

Ahju ukse ja klaaspaneeli tagasiasetamine

Kui olete puhastamise lõpetanud, asetage uks kohale tagasi. Selleks korrake kirjeldatud toiminguid vastupidises järjekorras.

Ahjuvalgusti

Hoiatus Olge ahjuvalgusti vahetamisel ettevaatlik. Enne ahjuvalgusti vahetamist

lülitage seade välja! Elektrilöögioht!

Hoiatus Selles seadmes kasutatavad lambid on möeldud kasutamiseks üksnes

kodumasinates. Ärge kasutage neid ruumide ega ruumiosade valgustamiseks. Kui lamp on vaja välja vahetada, siis jälgige, et asenduslamp oleks sama võimsusega ning mõeldud kasutamiseks ainult kodumasinates.

Enne ahjuvalgusti pirni vahetamist tehke järgmised toimingud

• Lülitage seade välja.
• Eemaldage kaitsmed kaitsekilbist või lülitage kaitselüliti välja.
• Pange ahju põhjale riie. See hoiab ära ahjuvalgusti ja klaaskatte purunemise.

Ahjuvalgusti pirni vahetamine:

1. Ahjuvalgusti klaaskatte leiate ahjuõõne tagaosast. Valgusti klaaskatte eemaldamiseks keerake seda vastupäeva.
2. Puhastage klaaskate.
3. Keerake sisse sobiv kuumakindel lambipirn, mis talub 300 °C. Asenduspirnina kasutage ainult sama tüüpi ahjuvalgusti pirni. See peab olema sama võimsusega ja mõeldud kasutamiseks ainult kodumasinates.
4. Paigaldage klaaskate.

Mida teha, kui...

Probleem Võimalik põhjus Lahendus
Jääkkuumuse märgutuli ei sütti Keeduväli ei ole tuline, sest seetöötas vaid lühikest aega	Kui keeduväli peab olema tuline,pöörduge müügijärgsesse teenindusse
Seade ei tööta Elektrikilbis on kaitse vallandunud	Kontrollige kaitset. Kui kaitse val-landub rohkem kui üks kord, kutsuge välja elektrik.
Ahi ei kuumene	Ahi ei ole sisse lülitatud	Lülitage ahi sisse
Ahi ei kuumene Vajalikud seadistused on tegemata	Kontrollige seadistusi
Ahjuvalgusti ei tööta	Ahjuvalgusti on rikkis	Asendage ahjuvalgusti pirn uue-ga
Toidule ja ahjuõõnde ladestubauru ja kondensvett	Toit on jäänud ahju liiga kauaks Kui	küpsetamine on lõppenud,tuleb toit ahjust vähemalt 15 - 20minuti pärast välja võtta

Kui te ei suuda probleemi ise lahendada, pöörduge edasimüüja või teeninduskeskuse poole.

Soovitame märkida siia järgmised andmed

Mudel (MOD.) ....

Tootenumber (PNC) ....

Seerianumber (S.N.) ....

Teeninduskeskuse andmed leiate andmesildilt. Andmesilt asub ahjuõõne raami esiküljel.

Paigaldamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Seadme asukoht

Eraldiseisva seadme võib paigaldada kas kappide vahele või kõrvale, või ka nurka.

Minimaalsed vahed

Mõõtmed mm
A 690
B 150

Tehnilised andmed

Mõõtmed
Kõrgus 858 mm
Laius 500 mm
Sügavus 600 mm

Mõõtmed

Elektri koguvõimsus 7815 W

Elektripinge 230 V

Sagedus 50 Hz

Loodimine

Pliidi pealispinna seadmiseks ühele tasemele teiste pindadega kasutage seadme all olevaid väikeseid tugijalgu.

kaldumiskaitse. Paigaldage seadmele kaldumiskaitse, et see ebaühtlase raskuse töttu ümber ei kukuks.

Hoiatus Kui teie seadmel on joonisel kujutatud sümbol, siis aitab see teil meeles pidada, et seadmele tuleb paigaldada kaldumiskaitse.

Tähtis Veenduge, et paigaldate kaldumiskaitse öigel körgusel.

Kaldumiskaitse paigaldamine

1. Enne kaldumiskaitse paigaldamist valige seadme jaoks õige kõrgus ja asukoht.

2. Veenduge, et pliidi taga olev pind oleks sile.

3. Paigaldage kaldumiskaitse 317-322 mm seadme ülapinnast ja 80-85 mm seadme servast asuva toendi ümmargusse auku (vt joonist). Kruvige see tahke materjali külge või kasutage sobivat tuge (seina).
4. Augu leiate seadme tagant vasakult poolt. Vaadake joonist.
5. Kui te pliidi mõõtmeid muudate, siis kohandage vastavalt ka kaldumiskaitset.

Tähtis Kui kappide vahele jääv ruum on suurem kui seadme laius, siis kohandage külgmööte nii, et seade jääks keskele.

Elektriühendus

Tootja ei vastuta tagajärgede eest, kui te ei järgi jaotises "Ohutusinfo" nimetatud vaatusabinõusid.

Sobiv kaablitüüp: H05 RR-F või samaväärsere ristlöikega.

Hoiatus Enne toitejuhtme kontakti ühendamist kontrollige, milline on teie koduse majapidamise faasidevaheline pinge. Öige elektriühenduse kasutamiseks vaadake seadme taga olevat ühendussilti.

Nii talitades hoiate ära paigaldusvead ja seadme elektriliste osade kahjustamise.

Toitekaabel ei tohi puutuda kokku joonisel näidatud seadme osaga.

Sümboliga Ⓗtähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga ✉ tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

Pakkematerjal

Pakkematerjal on keskkonnasõbralik ja korduvkasutatav. Plastosad on tähistatud rah-

vusvaheliste lühenditega, nt PE, PS jne. Utiliseerige pakkematerjal selleks ettenähtud konteineritesse oma kohalikus jäätmehaldusrajatises.

Hoiatus Enne utiliseerimist tuleb seade muuta kasutuskõlbmatuks, nii et see ei taks endast ohtu.

Selleks tömmake toitepistik pistikupesast välja ja eemaldage toitekaabel seadme küljest.

Índice de materias
