3HB559NCT - Horno BALAY - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato 3HB559NCT BALAY en formato PDF.
| Marca | Balay |
| Modelo | 3HB559NCT |
| Tipo de producto | Horno eléctrico empotrable |
| Dimensiones (alto x ancho x fondo) | 59,5 x 59,5 x 56,8 cm |
| Peso neto | 38 kg |
| Capacidad útil | 71 litros |
| Alimentación | 230 V / 50 Hz, 3,4 kW |
| Consumo energético (convección) | 0,89 kWh |
| Clase energética | A |
| Funciones principales | Calor superior e inferior, grill, ventilador, 3D caliente, descongelación |
| Control | Mandos giratorios y pantalla digital |
| Limpiado y mantenimiento | Revestimiento hidrolítico EasyClean, puerta desmontable |
| Seguridad | Bloqueo de seguridad infantil, refrigeración forzada, apagado automático |
| Funciones adicionales | Inicio diferido, temporizador, pantalla de temperatura |
| Piezas y reparabilidad | Piezas originales disponibles, índice de reparabilidad 8,5/10 |
| Color | Inoxidable |
| Instalación | Empotrable, no necesita conexión de gas |
Preguntas frecuentes - 3HB559NCT BALAY
Preguntas de los usuarios sobre 3HB559NCT BALAY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Horno en formato PDF gratis! Encuentra tus instrucciones 3HB559NCT - BALAY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 3HB559NCT de la marca BALAY.
MANUAL DE USUARIO 3HB559NCT BALAY
manual de instrucciones
Horno integrable 3H.559., 3H.659..
Indicaciones de seguridad importantes ...... 2
Causas de daños....4
Su nuevo horno....5
Panel de mando....5
Sensores....5
Mando giratorio....5
Panel indicador 5
Control de temperatura 6
Interior del horno....6
Recomendaciones de uso....6
Accesorios....6
Introducción de los accesorios....6
Antes del primer uso .... 7
Programar la hora....7
Calentar el interior del horno....7
Limpieza de los accesorios ....7
Encender y apagar el horno.... 8
Encender 8
Apagar 8
Programar el horno....8
Tipos de calentamiento 8
Programar el tipo de calentamiento y la temperatura....8
Programar el calentamiento rápido....9
Funciones de tiempo....9
Programar el reloj avisador 9

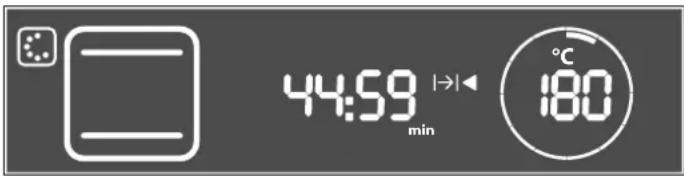

Ajustar la duración.... 10

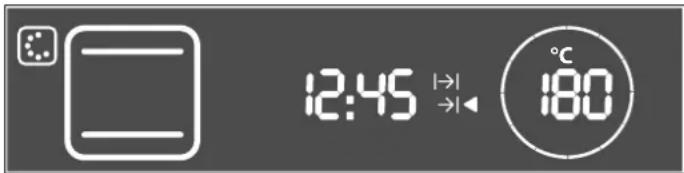

Retrasar la hora de finalización .... 10
Programar la hora.... 11

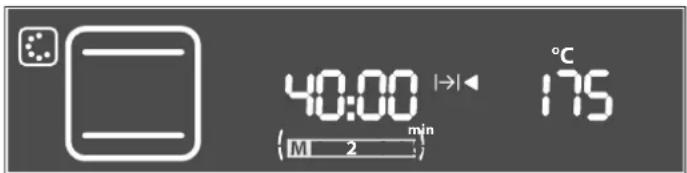

Memoria 11
Guardar configuraciones en la memoria .... 11
Iniciar la memoria 11
Seguro para niños 11
Programa automático.... 12
Recipientes ....12
Preparar el plato 12
Programas....12

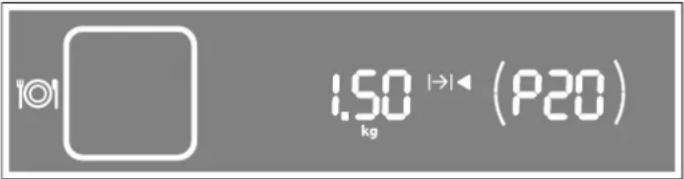

Seleccionar y configurar el programa 14
Consejos sobre el programa automático 15
Ajustes básicos .... 15
Desconexión automática.... 16
Autolimpieza.... 16
Consejos y advertencias importantes....16

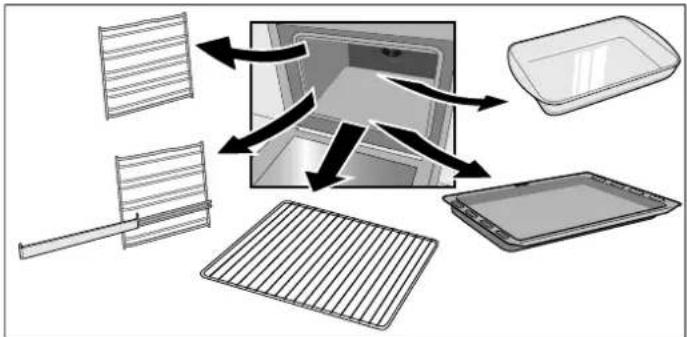

Antes de la autolimpieza.... 17
Programar el nivel de limpieza.... 17
Después de la autolimpieza ....17
Cuidados y limpieza 18
Productos de limpieza 18
Descolgar y colgar las rejillas o raíles izquierdo y derecho ... 18

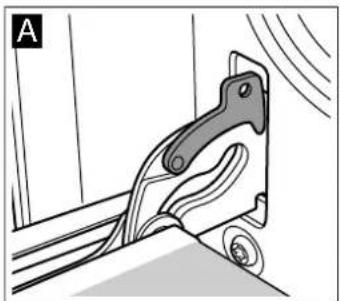

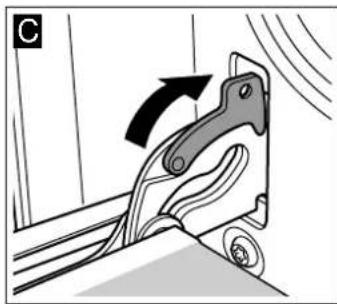

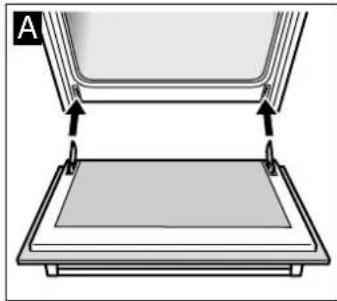

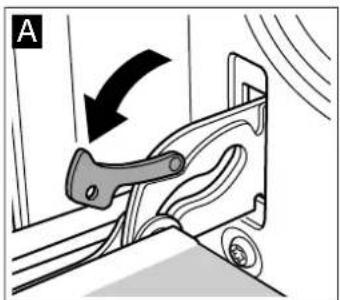

Descolgar y colgar la puerta del horno.... 19

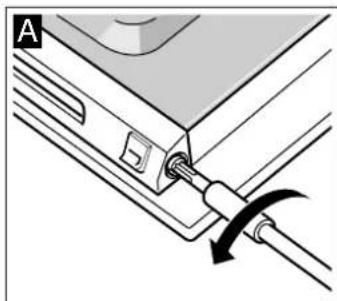

Desmontar la cubierta de la puerta 19

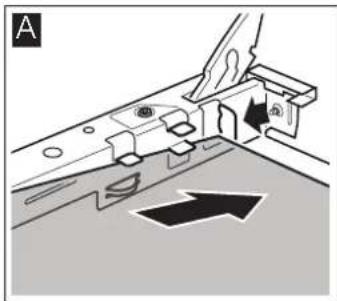

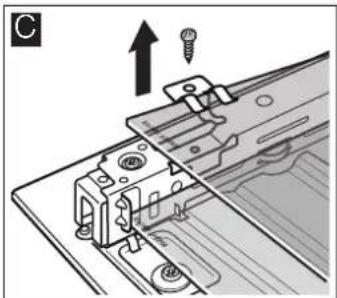

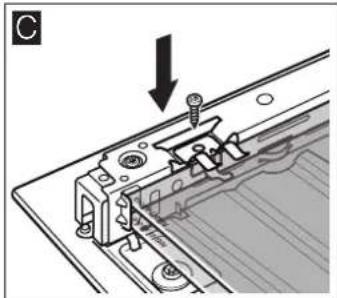

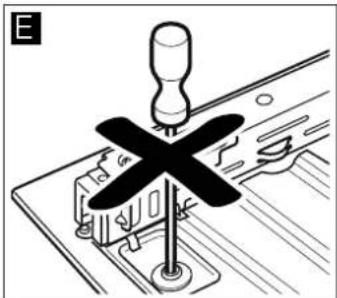

Montaje y desmontaje del cristal de la puerta....20
Qué hacer en caso de avería 21
Tabla de averías.... 21
Cambiar la lámpara del horno 21
Cristal protector....21
Servicio de Asistencia Técnica 22
Número de producto (E) y número de fabricación (FD)...... 22
Consejos sobre energía y medio ambiente.... 22
Ahorrar energía 22
Eliminación de residuos respetuosa con el medio ambiente. 22
⚠️ Indicaciones de seguridad importantes
Leer con atención las siguientes instrucciones. Solo así se puede manejar el aparato de forma correcta y segura. Conservar las instrucciones de uso y montaje para utilizarlas más adelante o para posibles futuros compradores.
Este aparato ha sido diseñado exclusivamente para su montaje empotrado. Prestar atención a las instrucciones de montaje especiales.
Comprobar el aparato al sacarlo de su embalaje. El aparato no debe conectarse en caso de haber sufrido daños durante el transporte.
Los aparatos sin enchufe deben ser conectados exclusivamente por técnicos especialistas autorizados. Los daños provocados por una conexión incorrecta no están cubiertos por la garantía.
Este aparato ha sido diseñado para uso doméstico. Utilizar el aparato exclusivamente para preparar alimentos y bebidas. Vigilarlo mientras está funcionando y emplearlo exclusivamente en espacios cerrados.
Este aparato puede ser utilizado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o psíquicas, o que carezcan de experiencia y conocimientos, siempre y cuando sea bajo la supervisión de una persona responsable de su seguridad o que le haya instruido en el uso correcto del aparato siendo consciente de los daños que se pudieran ocasionar.
No dejar que los niños jueguen con el aparato. La limpieza y el mantenimiento rutinario no deben encomendarse a los niños a menos que sean mayores de 8 años y lo hagan bajo supervisión.
Mantener los niños menores de 8 años alejados del aparato y del cable de conexión.
Introducir los accesorios correctamente en el compartimento de cocción. Véase la descripción de los accesorios en las instrucciones de uso.
¡Peligro de incendio!
Los objetos inflamables que pueda haber en el compartimento de cocción se pueden incendiar. No introducir objetos inflamables en el compartimento de cocción. No abrir la puerta en caso de que salga humo del aparato. Desconectar y desenchufar el aparato de la red o desconectar el fusible de la caja de fusibles.
- Cuando se abre la puerta del aparato se producirá una corriente de aire. El papel para hornear puede entrar en contacto con los elementos calefactores e incendiarse. Fijar bien el papel de hornear a los accesorios al precalentar el aparato. Colocar siempre una vajilla o un molde para hornear encima del papel de hornear para sujetarlo. Cubrir solo la superficie necesaria con papel de hornear. El papel de hornear no debe sobresalir del accesorio.
¡Peligro de quemaduras!
El aparato se calienta mucho. No tocar la superficie interior del compartimento de cocción cuando está caliente ni los elementos calefactores. Dejar siempre que el aparato se enfríe. No dejar que los niños se acerquen.
■ Los accesorios y la vajilla se calientan mucho. Utilizar siempre agarradores para sacar los accesorios y la vajilla del compartimento de cocción.
Los vapores de alcohol pueden inflamarse cuando el compartimento de cocción está caliente. No preparar comidas utilizando grandes cantidades de bebidas alcohólicas de alta graduación. Si se utilizan bebidas alcohólicas de alta graduación, hacerlo en pequeñas cantidades. Abrir la puerta del aparato con precaución.
¡Peligro de quemaduras!
Las partes accesibles se calientan durante el funcionamiento. No tocar nunca las partes calientes. No dejar que los niños se acerquen.
Al abrir la puerta del aparato puede salir vapor caliente. Abrir la puerta del aparato con precaución. No dejar que los niños se acerquen.
Si se introduce agua al compartimento de cocción puede generarse vapor de agua caliente. No derramar agua en el compartimento de cocción caliente.
¡Peligro de lesiones!
Si el cristal de la puerta del aparato está dañado, puede romperse. No utilizar rascadores para vidrio o productos de limpieza abrasivos o corrosivos.
¡Peligro de descarga eléctrica!
Las reparaciones inadecuadas son peligrosas. Las reparaciones solo pueden ser efectuadas por personal del Servicio de Asistencia Técnica debidamente instruido. Si el aparato está defectuoso, extraer el enchufe o desconectar el fusible en la caja de fusibles. Avisar al Servicio de Asistencia Técnica.
- El aislamiento del cable de un aparato eléctrico puede derretirse al entrar en contacto con componentes calientes. No dejar que el cable de conexión de un aparato eléctrico entre en contacto con los componentes calientes.
La humedad interior puede provocar una descarga eléctrica. No utilizar ni limpiadores de alta presión ni por chorro de vapor.

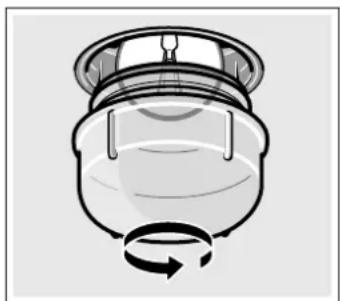

- Al sustituir la lámpara del compartimento de cocción los contactos del portalámparas están bajo corriente. Antes de sustituirla, desenchufar el aparato de la red o desconectar el fusible de la caja de fusibles.
- Un aparato defectuoso puede ocasionar una descarga eléctrica. No conectar nunca un aparato defectuoso.
Desenchufar el aparato de la red o desconectar el fusible de la caja de fusibles. Avisar al Servicio de Asistencia Técnica.
¡Peligro de incendio!
- Los restos de comida, aceite y jugo de asado pueden incendiarse durante la autolimpieza. Antes de cada autolimpieza limpiar la suciedad más grande del compartimento de cocción y de los accesorios.
- El exterior del aparato se calienta mucho durante la autolimpieza. No colgar objetos inflamables, como p. ej. paños de cocina, en el tirador de la puerta. Mantener la parte delantera del aparato despejada. No dejar que los niños se acerquen.
¡Peligro de quemaduras!
El compartimento de cocción se calienta mucho durante la autolimpieza. No abrir nunca la puerta del aparato ni correr los ganchillos de bloqueo con la mano. Dejar que el aparato se enfríe. No dejar que los niños se acerquen.
El exterior del aparato se calienta mucho durante la autolimpieza. No tocar nunca la puerta del aparato. Dejar que el aparato se enfríe. No dejar que los niños se acerquen.
¡Peligro de daños graves para la salud!
El aparato se calienta mucho durante la función de autolimpieza. El recubrimiento antiadherente de bandejas y moldes se destruye y se generan gases tóxicos. Las bandejas y los moldes con revestimiento antiadherente no deben limpiarse con la función de autolimpieza. Limpiar exclusivamente accesorios esmaltados.
Causas de daños
¡Atención!
■ Accesorios, film, papel de hornear o recipientes en la base del compartimento de cocción: No colocar ningún accesorio en la base del compartimento de cocción. No cubrir la base del compartimento de cocción con ninguna clase de film o con papel de hornear. No colocar ningún recipiente en la base del compartimento de cocción si la temperatura está ajustada a más de 50 °C. Se calentará demasiado. Los tiempos de cocción y asado dejan de coincidir y el esmalte se estropea.
- Agua en el compartimento de cocción caliente: No derramar agua en el compartimento de cocción caliente. Se formará vapor de agua. La oscilación térmica puede provocar daños en el esmalte.
■ Alimentos húmedos: No conservar alimentos húmedos durante un período prolongado en el compartimento de cocción cerrado. Se dañaría el esmalte.
Jugo de fruta: No sobrecargar la bandeja con pastel de frutas muy jugoso. El jugo que gotea de la bandeja de horno produce manchas difíciles de eliminar. Utilizar la bandeja universal más profunda cuando sea posible.
Enfriar el compartimento de cocción: Dejar enfriar el compartimento de cocción únicamente con la puerta cerrada. Los frontales de los muebles contiguos pueden dañarse con el tiempo aun cuando la puerta del horno sólo se encuentre ligeramente abierta.
- Junta de la puerta sucia: cuando la junta de la puerta está muy sucia, la puerta del horno no queda bien cerrada durante el funcionamiento. Los frontales de los muebles contiguos pueden deteriorarse. Mantener siempre limpia la junta de la puerta.
Puerta del aparato como superficie de apoyo: no apoyarse, sentarse ni colgarse sobre ella. No colocar recipientes ni accesorios sobre la puerta del aparato.
Introducción de los accesorios: en función del tipo de aparato, al cerrar la puerta del mismo, los accesorios pueden rayar el cristal de la puerta. Introducir siempre los accesorios en el compartimento de cocción hasta el tope.
■ Transportar el aparato: No transportar ni sujetar el aparato por el tirador de la puerta. El asa de la puerta no aguanta el peso del aparato y puede romperse.
Su nuevo horno
Le presentamos su nuevo horno. En este capítulo se explican las funciones del panel de mando y de sus elementos individuales. Asimismo, se proporciona información sobre los accesorios y los componentes del interior del horno.

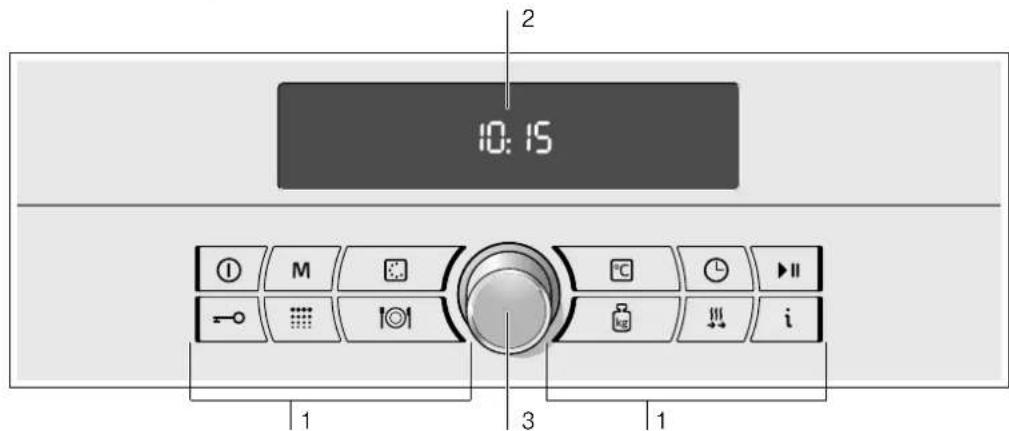

Panel de mando
Le presentamos una vista general del panel de mando. En el panel indicador no se pueden mostrar todos los símbolos a la vez. Los elementos pueden variar según el modelo de aparato.
| 1 Sensores |
| 2 Panel indicador |
| 3 Mando giratorio |
Sensores
Los sensores sirven para ajustar distintas funciones. No pulsar los sensores con fuerza. Pulsar sólo el símbolo correspondiente.
| Símbolo Función del sensor | |
| 1 | Encender y apagar el horno |
| M | Pulsación breve = seleccionar la función memoriaPulsación larga = se activa la memoria |
| Seleccionar el tipo de calentamiento | |
| -0 | Activar/desactivar el seguro para niños |
| Seleccionar la autolimpieza | |
| Seleccionar el programa automático | |
| Seleccionar la temperatura o el nivel de grill | |
| Seleccionar los ajustes de tiempo | |
| II | Pulsación breve = iniciar/interrumpir el funcionamientoPulsación larga = cancelar el funcionamiento |
| Seleccionar el peso para el programa automático | |
| Activar el calentamiento rápido | |
| i | Pulsación breve = consultar la temperaturaPulsación larga = abrir y cerrar el menú de los ajustes básicos |
Mando giratorio
Con el mando giratorio se pueden modificar todos los valores recomendados y configurados.
El mando giratorio es retráctil. Para enclavar o desenclavar el mando giratorio, presionarlo.
Panel indicador
En el panel indicador se muestran los valores recomendados que pueden modificarse con el mando giratorio según sea necesario.
El panel indicador se divide en tres indicadores.
- Indicador de la hora
Muestra la hora, el reloj avisador, la duración y el final del tiempo de cocción así como el peso para el programa automático.
■ Indicador de temperatura Muestra la temperatura, los niveles de grill o de limpieza y el número de programa.
Símbolo de selección
Los paréntesis ( ) indican qué ajuste puede ser modificado con el mando giratorio.
Si los paréntesis ( ) no aparecen en la indicación visual y el horno no está en marcha, se puede modificar el tipo de calentamiento con el mando giratorio.
Control de temperatura
Las barras del control de temperatura indican las fases de calentamiento o el calor residual del interior del horno.

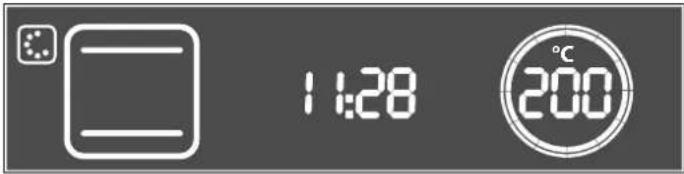

Control de calentamiento
El control de calentamiento indica el aumento de temperatura en el interior del horno.
Tras el inicio del programa se rodea la temperatura con un círculo. La temperatura de precalentamiento se indica mediante barras en el interior del círculo. Cuando todas las barras del interior del círculo están completas, es el momento óptimo para introducir el alimento.
Calor residual
Tras apagar el aparato, el control de temperatura indica el calor residual del interior del horno. El indicador se apaga cuando la temperatura desciende a aprox. 60 °C.
Interior del horno
En el interior del horno se encuentra la lámpara. Un ventilador evita que el horno se caliente en exceso.
Lámpara
La lámpara del interior del horno permanece encendida mientras el horno está en funcionamiento. La lámpara se apaga si se ajustan temperaturas de hasta 60 °C, así como durante la limpieza automática. Esto permite una óptima regulación de precisión.
Ventilador
El ventilador se conecta y desconecta según sea necesario. El aire caliente se escapa por la parte superior de la puerta. ¡Atención! No cubrir la abertura de ventilación. El horno podría sobrecalentarse.
El ventilador continúa funcionando durante un tiempo determinado después de apagar el horno para que se enfríe más rápidamente.
Recomendaciones de uso
En el manual anexo Nuestro estudio de cocina se incluye una selección de platos y consejos que detallan cómo sacar el máximo partido al horno, así como una selección de Comidas normalizadas que han sido elaboradas para institutos de pruebas.
Accesorios
Los accesorios suministrados son adecuados para diversos platos. Asegurarse de introducir siempre los accesorios en la posición correcta en el compartimento de cocción.
Hay disponible una variedad de accesorios especiales que mejorarán todavía más la calidad de algunos platos y facilitarán el manejo del horno.

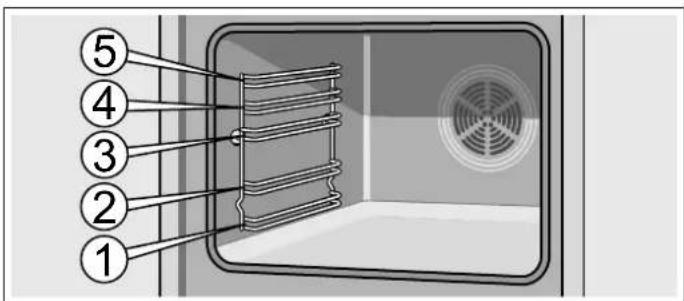

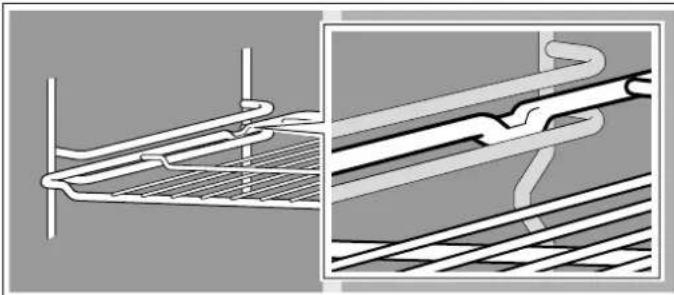

Introducción de los accesorios
Los accesorios pueden colocarse en el interior del horno en 5 alturas diferentes. Introducirlos siempre hasta el tope para que los accesorios no toquen el cristal de la puerta.
Los accesorios se pueden extraer hasta la mitad, hasta que queden fijados. De esta manera, los alimentos pueden retirarse con facilidad.
Al introducir un accesorio en el interior del horno, asegurarse de que la curvatura quede en la parte trasera del accesorio. Solo de esta manera puede encajar a la perfección.
Dependiendo del equipamiento, si el aparato dispone de raíles de extracción, estos se enclavan ligeramente cuando están totalmente extraídos. De esta manera, el accesorio puede colocarse fácilmente. Para desbloquear, volver a introducir los raíles de extracción en el interior del horno ejerciendo un poco de presión.
Nota: Si los accesorios se calientan pueden deformarse. En cuanto se vuelven a enfriar, desaparece la deformación. Esto no afecta al funcionamiento normal.
Su horno sólo dispone de algunos de los siguientes accesorios.
Los accesorios pueden adquirirse en el Servicio de Asistencia Técnica o en establecimientos especializados. Para consultar los accesorios disponibles consultar el catálogo comercial.
Parrilla
Para recipientes, moldes de pastelería, asados, parrilladas y platos congelados.
Introducir la parrilla con el lado abierto hacia la puerta del horno y la curvatura hacia abajo —.
Bandeja de horno esmaltada plana
Para pasteles, pastas y galletas.
Introducir la bandeja en el horno con la parte del desnivel en dirección a la puerta del horno.
Bandeja universal esmaltada profunda
Para pasteles jugosos, pastas, platos congelados y asados de piezas de gran tamaño. También se puede usar como bandeja para recoger la grasa en caso de asar directamente sobre la parrilla.
Introducir la bandeja en el horno con la parte del desnivel en dirección a la puerta del horno.
Soporte para accesorios
Durante la autolimpieza se puede limpiar también la bandeja universal profunda o la bandeja de horno plana.
Insertar el accesorio a derecha e izquierda.
Antes del primer uso
En este capítulo se indican los pasos que deben seguirse antes de utilizar el horno por primera vez.
Programar la hora
■ Calentar el interior del horno
■ Limpiar los accesorios
■ Leer los consejos y advertencias de seguridad que se indican al principio de las instrucciones de uso. Son muy importantes.
Programar la hora
Cuando se conecta el aparato, parpadean 4 ceros en el indicador de la hora y suena una señal. Ajustar la hora.
- Pulsar la el sensor Ⓛ.
En el panel indicador se muestra ▶ y 00:00
- Ajustar la hora con el mando giratorio.
- Confirmar la hora con el sensor Ⓛ.
Tras unos segundos se muestra la hora programada.
Nota: Consultar el capítulo Funciones de tiempo para cambiar la hora.
Calentar el interior del horno
Para eliminar el olor a nuevo, calentar el horno vacío y cerrado. La opción más efectiva es calentar el horno durante una hora con calor superior e inferior □ a 240 °C. Comprobar que no haya restos de embalaje en el interior del horno.
- Encender el horno con el sensor ①. Se recomienda el tipo de calentamiento aire caliente 3D y una temperatura de 160 °C. Se muestra la hora actual.
- Con el mando giratorio cambiar el tipo de calentamiento a calor superior e inferior □.
- Pulsar el sensor ℃. La temperatura está seleccionada. La temperatura recomendada se muestra entre paréntesis.
- Modificar la temperatura a 240 °C con el mando giratorio.
- Iniciar el funcionamiento con el sensor ▶II. La temperatura se rodea con un círculo, cuyo interior va llenándose de barras. Estas barras indican las fases de calentamiento.
- Apagar el horno con el sensor ① transcurridos 60 minutos. Las barras del control de temperatura indican el calor residual del interior del horno.
Limpieza de los accesorios
Antes de utilizar los accesorios por primera vez, limpiarlos a fondo con agua caliente con un poco de jabón y una bayeta.
Encender y apagar el horno
El horno se enciende y se apaga con el sensor ①.
Encender
Pulsar el sensor ①.
El símbolo del tipo de calentamiento aire caliente 3D Ⓧ y la temperatura de 160 °C se visualizan en el panel indicador a modo de valores recomendados.
■ programar otro tipo de calentamiento y una temperatura diferente
■ seleccionar un programa automático con el sensor
- iniciar una configuración guardada en la memoria con el sensor M
■ seleccionar la autolimpieza con el sensor ....
Consultar los capítulos individuales para más información sobre el modo de programar.
Apagar
Pulsar el sensor ①. El horno se desconecta.
Programar el horno
En este capítulo se presenta información sobre
■ los tipos de calentamiento disponibles en este horno
- cómo programar un tipo de calentamiento y la temperatura
■ y cómo programar el calentamiento rápido.
Tipos de calentamiento
Este horno dispone de un gran número de tipos de calentamiento. De este modo se puede seleccionar en cada momento la forma de preparación más idónea para cada plato.
| Tipo de calentamiento y margen de temperatura | Aplicación | |
| Aire caliente 3D*30-270 °C | Para pasteles y repostería. Es posible cocinar a tres niveles. Una turbina situada en la pared posterior del horno distribuye el calor de forma uniforme por el horno. | |
| Aire caliente eco*30-270 °C | Para la preparación, en un nivel y sin necesidad de precalenta-miento, de pasteles, repostería, productos ultracongelados, asa-dos y pescado. El ventilador reparte el calor de manera uni-forme en el interior del horno para optimizar el uso de energía. | |
| Calor superior e infe-rior*30-270 °C | Para pasteles, gratinados y carne magra de asado, p. ej., de ternera o caza, en un nivel. El calor pro-viene de las resistencias inferior y superior. | |
| Horno leña30-270 °C | Para la preparación rápida de ali-mentos congelados sin necesidad de precalentamiento, p. ej. pizza, patatas fritas o pasteles de hojal-dre. El calor proviene de la resistencia inferior y de la turbina situada en la pared posterior. | |
| Grill con aire caliente30-270 °C | Para asar piezas de carne, ave y pescado. La resistencia del grill y el ventilador se conectan y descon-nectan alternadamente. La turbina hace circular entorno a los alimen-tos el calor emitido por el grill. | |
* Tipo de calentamiento con el que se determina la clase de eficiencia energética según EN60350.
| Tipo de calentamiento y margen de temperatura | Aplicación | |
| Grill, amplia superficieNiveles de grill:1 (mínimo),2 (medio),3 (máximo) | Para asar al grill bistecs, salchichas, tostadas y pescado. Se calienta toda la superficie de debajo de la resistencia del grill. | |
| Grill, pequeña superficieNiveles de grill:1 (mínimo),2 (medio),3 (máximo) | Para asar al grill bistecs, salchichas, tostadas y pescado en cantidades pequeñas. Se calienta la parte central de la resistencia del grill. | |
| Calor inferior30-270 °C | Para confitar, hornear y gratinar. El calor proviene de la resistencia inferior. | |
| Descongelar20-60 °C | Para descongelar, p.ej., carne, ave, pan y pasteles. La turbina remueve el aire caliente alrededor del alimento. | |
| Precalentar30-70 °C | Para precalentar recipientes, p. ej., de porcelana o cristal. | |
| Calor intensivo30-270 °C | Para platos con base crujiente. El calor proviene de la resistencia superior y, con mayor potencia, de la resistencia inferior. | |
| Conservar caliente60-100 °C | Para conservar caliente los alimentos. No conservar los alimentos en caliente durante más de dos horas. | |
* Tipo de calentamiento con el que se determina la clase de eficiencia energética según EN60350.
Programar el tipo de calentamiento y la temperatura
Ejemplo de la imagen: calor superior e inferior ☐ a 180 °C.
Encender el horno con el sensor ①.
En el panel indicador se ilumina el símbolo de aire caliente 3D ⊕ y 160 °C.
Esta configuración se puede iniciar directamente con el sensor ▶II.
Si se desea programar otro tipo de calentamiento y una temperatura diferente, proceder del siguiente modo:
- Programar el tipo de calentamiento deseado con el mando giratorio.


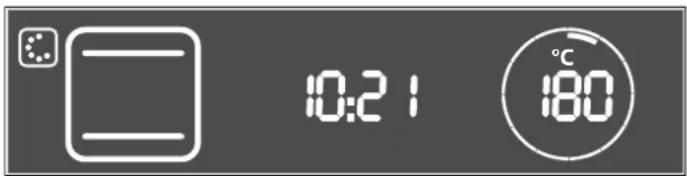

10:21 180°C- Cuando el alimento esté listo, apagar el horno con el sensor ① o seleccionar otra función y programarla.
Modificar la temperatura o el nivel de grill
Se puede realizar en cualquier momento. Modificar la temperatura o el nivel de grill con el mando giratorio.
Consultar la temperatura de calentamiento
Pulsar brevemente el sensor i antes de activar la función. La temperatura de calentamiento actual en el interior del horno se visualiza durante unos segundos.
Interrumpir el funcionamiento
Pulsar brevemente el sensor ▶II. El horno pasa al estado de pausa. La lampara indicadora situada sobre el sensor ▶II parpadea. Volver a pulsar ▶II para finalizar la pausa. El programa continúa.
Cancelar el funcionamiento
Mantener pulsado el sensor ▶II hasta que se muestre el símbolo de aire caliente 3D ⊗ y 160 °C. Ahora se puede volver a programar.
Ajustar la duración
Consultar el capítulo Funciones de tiempo, Ajustar duración.
Retrasar la hora de finalización
Consultar el capítulo Funciones del tiempo, Retrasar la hora de finalización.
Programar el calentamiento rápido
El calentamiento rápido no es compatible con todos los tipos de calentamiento.
Tipos de calentamiento compatibles
Aire caliente 3D
☐ Calor superior e inferior
Horno leña
Calor intensivo
Cuando el tipo de calentamiento programado no es compatible con el calentamiento rápido suena una señal de aviso breve.
Temperaturas adecuadas
El calentamiento rápido no funciona cuando la temperatura programada es inferior a 100 °C. El calentamiento rápido no es necesario si la temperatura del interior del horno es sólo mínimamente inferior a la temperatura programada. No se conecta.
Programar el calentamiento rápido
Pulsar el sensor 🌐 para el calentamiento rápido. Junto a la temperatura programada se muestra el símbolo 🌐. Las barras del interior del círculo indican las fases de calentamiento.
El calentamiento rápido finaliza cuando el círculo está lleno de barras. Se escucha una señal breve. El símbolo se apaga. Introducir el alimento en el interior del horno.
Cancelar el calentamiento rápido
Pulsar el sensor . El símbolo desaparece.
Notas
Si se modifica el tipo de calentamiento o se interrumpe el funcionamiento con el sensor ▶II, se cancela el calentamiento rápido.
La duración del tiempo de cocción programada empieza a transcurrir tras el inicio, independientemente del calentamiento rápido.
Para conseguir un resultado de cocción uniforme, el alimento no debe introducirse en el interior del horno hasta que haya finalizado el calentamiento rápido.
Funciones de tiempo
Al menú Funciones del tiempo se accede con el sensor Ⓤ. Se dispone de las siguientes funciones:
Cuando el horno está apagado:
■ △ = programar el reloj avisador
Cuando el horno está encendido:
■ = ajustar el reloj avisador
■ |→| = ajustar la duración
■ →I = retrasar la hora de finalización
Tono de aviso breve
Cuando no se puede cambiar o programar un valor, se escucha un tono de aviso breve.
Programar el reloj avisador
El reloj avisador funciona independientemente del horno. Se puede emplear como un reloj temporizador de cocina y programarse en cualquier momento.
- Pulsar el sensor Ⓤ. La flecha se sitúa detrás del símbolo del reloj avisador 🔒◀.
- Programar el tiempo para el reloj avisador con el mando giratorio.
En el indicador de la hora se visualiza el transcurso del tiempo del reloj avisador durante unos segundos. A continuación, pasa a segundo plano. El símbolo 🔒 indica que el tiempo del reloj avisador está transcurriendo.
Una vez transcurrido el tiempo
Suena una señal. En el indicador de la hora se muestra 00:00 y 🔒. La señal se puede apagar antes de tiempo con el sensor 🔒.
Consultar el transcurso del tiempo del reloj avisador
Pulsar el sensor Ⓛ. El tiempo restante se visualiza durante unos segundos.
Cancelar el tiempo
Pulsar el sensor Ⓤ y restablecer el tiempo a 00:00. El tiempo del reloj avisador desaparece transcurridos unos segundos.
Modificar el tiempo
Pulsar el sensor Ⓛ. Modificar el tiempo para el reloj avisador con el mando giratorio.
Ajustar la duración
Cuando se programa la duración (tiempo de cocción) para un alimento, el funcionamiento finaliza automáticamente cuando ha transcurrido este tiempo. El horno deja de calentar.
Condición: debe haberse programado un tipo de calentamiento y una temperatura.
Ejemplo de la imagen: configuración para calor superior e inferior ☐, 180 °C, duración 45 minutos.
- Pulsar dos veces el sensor Ⓛ.
La duración I→◀ está seleccionada.


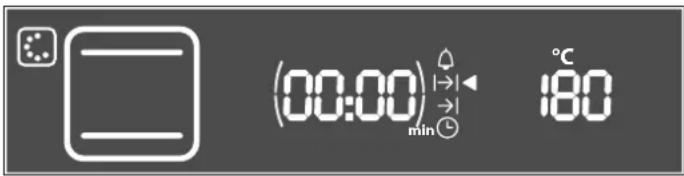

(00:00) min →1 °C 180- Ajustar la duración con el mando giratorio.
La duración se aplica tras unos segundos. Desaparecen los paréntesis dispuestos a izquierda y derecha de la duración. El símbolo I→◀ se ilumina.


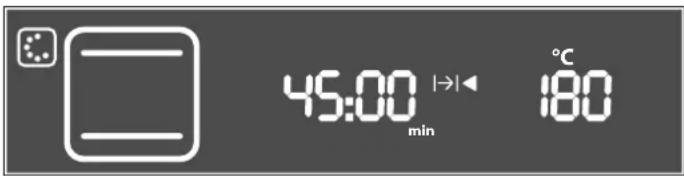

45:00 |→|← min °C 180- Si todavía no se ha iniciado el funcionamiento, pulsar el sensor ▶ II.
En el indicador de la hora se muestra el transcurso de la duración configurada.
Suena una señal. El horno deja de calentar. La señal se puede apagar con el sensor Ⓐ. Se puede desconectar el horno o seleccionar de nuevo una función y programarla.
Cancelar el tiempo de cocción
Pulsar dos veces el sensor Ⓛ. Restablecer el tiempo de cocción a 00:00 con el mando giratorio. El tiempo se ha cancelado.
Modificar la duración del tiempo de cocción
Pulsar dos veces el sensor Ⓜ. Modificar la duración con el mando giratorio. Se inicia el transcurso de la duración modificada.
Consultar los ajustes de tiempo
Los ajustes se pueden consultar con el sensor Ⓛ.
Retrasar la hora de finalización
La hora de finalización se puede retrasar en:
■ todos los tipos de calentamiento,
- muchos programas,
■ la autolimpieza.
Ejemplo: el plato se introduce a las 9:30 horas en el interior del horno. Necesita una cocción de 45 minutos; por tanto, estará listo a las 10:15 horas. Sin embargo, le gustaría que la cocción finalizara a las 12:45 horas.
Retrasar la hora de finalización de las 10:15 horas a las 12:45 horas. El funcionamiento se inicia a las 12:00 horas y finaliza a las 12:45 horas.
Esta función también es compatible con la autolimpieza. La limpieza se puede retrasar a la noche para así tener el horno disponible durante el día.
Tener en cuenta que los alimentos fácilmente perecederos no deben permanecer demasiado tiempo en el interior del horno.
Retrasar el final del tiempo de cocción
Condición: no se debe haber iniciado el modo de funcionamiento programado. La duración debe estar programada.
- Pulsar repetidamente el sensor ⏻ hasta que la flecha se sitúe detrás del símbolo de la hora de finalización →◀. Las barras del indicador de la hora indican que la hora de finalización no se ha retrasado.
Retrasar la hora de finalización con el mando giratorio.
-
Confirmar con el sensor ▶II.
El funcionamiento se inicia automáticamente a la hora adecuada. En el ejemplo se inicia a las 12.00 horas. A continuación, en el indicador de la hora se muestra el transcurso de la duración I→I◀.
La duración ha finalizado
Suena una señal. El horno deja de calentar. La señal se puede apagar con el sensor ⏻. Se puede desconectar el horno o seleccionar de nuevo una función y programarla.
Modificar el tiempo de finalización
Es posible mientras el horno se encuentra en el modo de espera. Para ello, pulsar el sensor ⏻ para cambiar a la hora de finalización →◀ y corregirla con el mando giratorio.
Cancelar la hora de finalización
Es posible mientras el horno se encuentra en el modo de espera. Para ello, pulsar el sensor ⏻ para cambiar a la hora de finalización →◀ y girar el mando giratorio a la izquierda hasta que se visualice –:–. A continuación se inicia el transcurso del tiempo programado.
Programar la hora
El horno debe estar apagado para ajustar o cambiar la hora.
Tras un corte en el suministro eléctrico
Tras un corte en el suministro eléctrico, parpadean 4 ceros en el indicador de la hora y suena una señal.
- Programar la hora actual con el mando giratorio.
- Pulsar el sensor Ⓤ. Se ha configurado la hora.
Modificar la hora
Ejemplo: cambiar la hora, de la hora de verano a la de invierno.
- Pulsar dos veces el sensor ⏻. La flecha se sitúa detrás del símbolo de la hora ⏻◀.
- Modificar la hora con el mando giratorio.
- Pulsar el sensor Ⓛ. Se aplica la nueva hora.
Suprimir la indicación de la hora
Cuando el horno está apagado se muestra la hora actual en la pantalla. También es posible ocultar la hora. De este modo solo se mostrará cuando el horno esté encendido. Consultar al respecto el capítulo Ajustes básicos.
Memoria
La función de memoria permite guardar configuraciones personalizadas para una receta y acceder a ellas en cualquier momento.
La función de memoria resulta especialmente útil cuando una misma receta se prepara con frecuencia.
Guardar configuraciones en la memoria
Excepción:
No es posible guardar las funciones de autolimpieza y calentamiento rápido.
- Programar el funcionamiento deseado. No iniciar todavía.
- Pulsar brevemente el sensor M y seleccionar la posición de memoria con el mando giratorio.
La configuración se ha guardado y puede iniciarse en cualquier momento.
Guardar otra configuración
Volver a ajustar y guardar. Se sobrescriben los ajustes anteriores.
Iniciar la memoria
Las configuraciones guardadas se pueden iniciar en cualquier momento.
- Pulsar brevemente el sensor M y seleccionar la posición de memoria con el mando giratorio. Se muestran las configuraciones guardadas.
- Pulsar el sensor ▶II.
La configuración de la memoria se inicia.
Modificar la posición de memoria
La posición de memoria no puede modificarse tras el inicio del programa.
Cancelar el funcionamiento
Mantener pulsado el sensor ▶II hasta que se muestre el símbolo de aire caliente 3D ⊗ y 160 °C. Ahora se puede volver a programar.
Seguro para niños
El horno incorpora un seguro para niños para evitar que estos lo enciendan accidentalmente o modifiquen un ajuste.
Activar el seguro para niños
Mantener pulsado el sensor —o durante cuatro segundos hasta que se muestre el símbolo —o.
Los ajustes ya no se puede modificar. El panel de mando está bloqueado.
Bloquear la puerta del horno
Los ajustes básicos se pueden cambiar para que también se bloquee la puerta del horno. Consultar al respecto el capítulo Ajustes básicos. La puerta del horno se bloquea cuando la temperatura del interior del horno alcanza los 50 °C. El símbolo 🌐 se ilumina. La puerta del horno se bloquea directamente con el horno apagado si está activo el seguro para niños.
Desactivar el bloqueo
Pulsar el sensor —o hasta que desaparezca el símbolo —o. El seguro para niños se ha desconectado.
Nota: Aunque el seguro para niños esté activado se puede apagar el horno con el sensor ①, ajustar el reloj avisador o apagar el tono de aviso.
Programa automático
El programa automático resulta perfecto para cocinar de forma fácil recetas especiales, estofados refinados y asados jugosos. Evita tener que dar la vuelta y añadir agua a la carne y, además, mantiene limpio el interior del horno.
El resultado de la cocción depende de la calidad de la carne y del tamaño del recipiente. Utilizar manoplas para retirar el plato listo del interior del horno. El recipiente está muy caliente. Al abrir el recipiente sale vapor caliente.
Recipientes
Tener en cuenta las indicaciones relativas a los recipientes apropiados para una determinada receta que se describen en el recetario incluido. Para los demás programas utilizar un recipiente con tapa que cierre bien. Tener en cuenta también las indicaciones del fabricante del recipiente. Las indicaciones relacionadas con los demás programas se encuentran a continuación.
Recipientes adecuados
Recomendamos usar un recipiente resistente al calor (hasta 300 °C) de vidrio o vitrocerámica. Las cacerolas de acero inoxidable son adecuadas, aunque con limitaciones. Las superficies brillantes reflejan demasiado la radiación de calor. El plato se dora menos y la carne también se cuece menos. Si se utiliza una cacerola de acero inoxidable, retirar la tapa al finalizar el programa. Dorar la carne en el nivel de grill 3 durante 8-10 minutos. El plato se dora con mayor intensidad cuando se utiliza una cacerola de acero esmaltado, hierro fundido o aluminio fundido a presión. Añadir un poco más de líquido.
Recipientes no adecuados
Recipientes de barro, aluminio brillante, claros, no esmaltados y de plástico o con asas de plástico.
Tamaño del recipiente
La carne debe cubrir dos terceras partes de la base del recipiente. De este modo se obtiene un excelente jugo del asado.
Mantener una distancia mínima de 3 cm entre la carne y la tapa. La carne puede aumentar su espesor durante el asado.
Preparar el plato
Preparar las recetas siguiendo las indicaciones que se describen en el recetario. Para los demás programas utilizar carne fresca o congelada. Se recomienda la carne fresca a la temperatura del frigorífico.
Utilizar un recipiente adecuado.
Pesar la carne fresca o congelada, las aves o el pescado. Las indicaciones específicas se detallan en las correspondientes tablas. El peso es necesario para seleccionar el programa.
Condimentar la carne. Condimentar la carne congelada del mismo modo que la carne fresca.
Muchos platos necesitan líquido para la cocción. A continuación, añadir líquido suficiente para cubrir la base del recipiente aprox. 12 cm. Cuando en la tabla se especifica que debe añadirse "un poco" de líquido, en general es suficiente con 2-3 cucharadas. En cambio, "mucho" significa que se debe añadir bastante más líquido. Tener en cuenta las indicaciones de las tablas.
Tapar el recipiente con una tapa. Colocarlo a la altura 2 sobre la parrilla.
En algunos platos no se puede retrasar la hora de finalización. Estos platos están marcados con un asterisco *.
Colocar el recipiente siempre en el compartimento de cocción frío.
Programas
Recetas
Se incluye un recetario para los primeros 14 programas. En él se presentan indicaciones específicas para cada plato.
Programas Número de programa Margen de peso en kg Ajuste de peso
| Recetas | ||
| Berenjenas gratinadas P1* 0,2-0,8 peso de la verdura | ||
| Escalivada P2* 0,8-1,6 peso de la verdura | ||
| Tomates horneados con huevo P3* 0,7-2,0 peso de la verdura | ||
| Besugo P4* 0,5-2,1 peso del pescado | ||
| Dorada a la sal P5* 0,3-1,1 peso del pescado | ||
| Merluza P6* 0,5-2,0 peso del pescado | ||
| Costillas P7* 0,8-2,0 peso de la carne | ||
| Pollo con verduras P8* 1,0-2,0 peso de la carne | ||
| Lomo en hojaldre P9* 0,3-1,5 peso de la carne | ||
| Empanada | P10* | 0,3-1,0 peso de la masa |
| Pizza | P11* | 0,1-0,4 peso de la masa |
| Bizcocho | P12* | 0,6-1,2 peso de la masa |
| Flan de huevo | P13* | 0,3-1,3 peso de la masa líquida |
| Pastel de queso | P14* | 0,8-1,4 peso de la masa líquida |
Ave
Colocar el ave en la cacerola con la parte de la pechuga hacia arriba. Los programas no están indicados para las aves rellenas.
Si se preparan varios muslos, ajustar el peso del muslo más pesado. Los muslos deben tener un peso similar.
Ejemplo: 3 muslos de pollo de 300 g, 320 g y 400 g. Ajustar 400 g.
Si se desea preparar dos pollos del mismo peso en una cacerola, ajustar el peso del pollo más pesado tal como se hace con los muslos.
En caso de preparar pechuga de pavo añadir abundante líquido para que quede jugosa.
Programas Número de programa Margen de peso en kg Añadir líquido Ajuste de peso
| Ave | |
| Pollo, fresco P15* 0,7-2,0 no peso de la carne | |
| Pato, fresco P16* 1,6-2,7 no peso de la carne | |
| Pavo joven, fresco P17* 2,5-3,5 no peso de la carne | |
| Pechuga de pavo fresca P18* 0,5-2,5 mucho peso de la carne | |
| Muslos, frescos | P19* 0,3-1,5 no peso del muslo más pesado |
| p. ej., muslos de pollo, pato, ganso o pavo | |
Carne
Llenar el recipiente con la cantidad de líquido indicada.
Carne de vacuno
Añadir suficiente agua en caso de preparar estofado. También se puede emplear el líquido del adobo. Cocer el roastbeef con la parte de la grasa hacia arriba.
Programas Número de programa Margen de peso en kg Añadir líquido Ajuste de peso
| Carne de vacuno | |||
| Estofado, fresco | P20 | 0,5-3,0 sí | peso de la carne |
| p. ej., costillar, codillo, paletilla, asado a la vinagreta | |||
| Roastbeef, fresco, medio hecho | P21 | 0,5-2,5 no | peso de la carne |
| p. ej., solomillo | |||
| Roastbeef, fresco, poco hecho | P22 | 0,5-2,5 no | peso de la carne |
| p. ej., solomillo | |||
Carne de ternera
Si se prepara ossobuco, añadir mucha verdura (apio, tomates, zanahorias) en el recipiente y distribuir por encima los trozos de carne. Añadir líquido (caldo) según sea necesario.
| Programas | Número de programa | Margen de peso en kg | Añadir líquido | Ajuste de peso |
| Carne de ternera | ||||
| Asado, fresco, magrop. ej., tapa, contratapa | P23 | 0,5-3,0 sí | peso de la carne | |
| Asado, fresco, veteadop. ej., cabezada, papada | P24 | 0,5-3,0 un poco | peso de la carne | |
| Ossobuccop. ej., rodajas de pierna de ternera con ver-duras | P25 | 0,5-3,5 sí | peso de la carne | |
Carne de cordero
Para preparar asados y muslos, ajustar el peso de la carne; para preparar asados de carne picada, el peso total.
| Programas | Número de programa | Margen de peso en kg | Añadir líquido | Ajuste de peso |
| Carne de cordero | ||||
| Pierna, fresca, sin hueso, hecha | P26 | 0,5-2,5 | un poco | peso de la carne |
| Pierna, fresca, sin hueso, medio hecha | P27 | 0,5-2,5 | no | peso de la carne |
| Pierna, fresca, con hueso, hecha | P28 | 0,5-2,5 | un poco | peso de la carne |
Carne de cerdo
Colocar el asado con corteza en el recipiente con la corteza hacia arriba. Cortar la corteza de tocino en forma de rejilla antes de cocerla procurando no estropear la carne.
Programas Número de programa Margen de peso en kg Añadir líquido Ajuste de peso
| Carne de cerdo | |
| Carrillada, fresca, sin hueso P29 0,5-3,0 sí peso de la carne | |
| Asado de solomillo, fresco P30 0,5-2,5 sí peso de la carne | |
| Carne enrollada, fresca P31 0,5-3,0 sí peso total | |
| Asado con corteza, frescop. ej., panceta | P32 0,5-3,0 no peso de la carne |
| Asado con corteza, frescop. ej., paletilla | P33 0,5-3,0 no peso de la carne |
Carne de caza
La carne de caza puede cubrirse con tocino veteado. De este modo queda más jugosa, aunque no se dora demasiado. Para obtener un sabor más refinado se recomienda adobar la carne de caza en el frigorífico durante la noche anterior a la cocción en leche de manteca, vino o vinagre.
Si se preparan varias piernas de liebre, ajustar el peso de la pierna más pesada.
El conejo se puede cocer también a trozos. Ajustar el peso total.
Programas Número de programa Margen de peso en kg Añadir líquido Ajuste de peso
| Carne de caza | |
| Pierna de liebre, con hueso, fresca P34 0,3-0,6 sí peso de la carne | |
| Asado de jabalí, fresco | P35 0,5-3,0 sí peso de la carne |
| p. ej., paletilla, pecho | |
| Conejo, fresco P36 0,5-3,0 sí peso de la carne | |
Pescado
Limpiar, acidificar y salar el pescado del modo habitual.
Para pescado rehogado: llenar el recipiente hasta una altura de 12 cm con líquido, p. ej., vino o zumo de limón.
Para pescado horneado: rebozar el pescado en harina y untarlo con mantequilla derretida.
El pescado entero queda mejor cuando se coloca en el recipiente en la posición de nado, es decir, con las aletas dorsales mirando hacia arriba. A fin de mantener el pescado en esta posición, introducir una patata cortada o un recipiente pequeño apto para el horno en la zona del vientre.
Si se preparan varias piezas de pescado, ajustar el peso total. El pescado debe tener un tamaño o un peso similar. Ejemplo: dos truchas de 0,6 kg y 0,5 kg. Ajustar 1,1 kg.
Programas Número de programa Margen de peso en kg Añadir líquido Ajuste de peso
| Pescado | ||
| Trucha, fresca, rehogar | P37* | 0,3-1,5 sí peso total |
| Trucha, fresca, hornear | P38* | 0,3-1,5 no peso total |
| Bacalao, fresco, rehogar | P39* | 0,5-2,0 sí peso total |
| Bacalao, fresco, hornear | P40* | 0,5-2,0 no peso total |
Seleccionar y configurar el programa
Los primeros 14 programas corresponden a recetas.
Ejemplo de la imagen: configuración para estofado de buey fresco, 1,3 kg = programa 20.
- Pulsar el sensor 📋.
El primer programa se muestra en la pantalla. En el indicador de la hora se recomienda un peso
- Seleccionar el programa deseado con el mando giratorio. En el indicador de la hora se muestra un peso recomendado para este programa
- Pulsar el sensor y programar el peso de los alimentos con el mando giratorio.
Se inicia el programa. En el indicador de la hora se muestra el transcurso de la duración configurada I→I
Suena una señal. El horno deja de calentar. En el indicador de la hora se muestra 00:00. La señal se puede apagar antes de tiempo con el sensor Ⓛ.
Cancelar el programa
Mantener pulsado el sensor ▶II hasta que se muestre aire caliente 3D ⚙ y 160 °C. Ahora se puede volver a programar.
Modificar la duración del programa
La duración del tiempo de cocción no se puede modificar.
Retrasar la hora de finalización
En muchos programas se puede retrasar la hora de finalización. Consultar el capítulo Ajustes de tiempo.
Consejos sobre el programa automático
| El peso del asado o del ave es superior al margen de peso indicado. | El margen de peso está limitado por motivos específicos. Con frecuencia no existen cacerolas de tamaño suficiente para asados grandes. Preparar las piezas grandes con calor superior e inferior ☐ o grill con aire caliente ✉. |
| El asado está bueno, pero la salsa es demasiado oscura. | Utilizar un recipiente más pequeño o emplear más líquido. |
| El asado está bueno, pero la salsa está aguada. | Utilizar un recipiente más grande o emplear menos líquido. |
| El asado ha quedado demasiado seco por arriba. | Utilizar recipientes con una tapa que cierre bien. La carne muy magra queda más jugosa si se cubre con tiras de tocino veteado. |
| Durante el asado huele a quemado, aunque el asado tiene buen aspecto. | La tapa de la cacerola no cierra bien o la carne ha aumentado su espesor y ha levantado la tapa. Utilizar siempre una tapa adecuada. Asegurarse de que queda una distancia mínima de 3 cm entre la carne y la tapa. |
| Le gustaría preparar carne congelada. | Condimentar la carne congelada del mismo modo que la carne fresca. Atención: al preparar carne congelada no se puede retrasar el tiempo de finalización. La carne se descongelaría en el tiempo de espera y se estropearía. |
Ajustes básicos
Este aparato presenta distintos ajustes básicos que pueden adaptarse en cualquier momento a sus necesidades.
Nota: En la tabla se especifican todos los ajustes básicos y sus opciones de selección. En la pantalla sólo se visualizan los ajustes básicos compatibles con el aparato de acuerdo con su equipamiento.
| Ajustes básicos Función Opciones | |||
| c01 | Idioma | 1 = español | |
| 1 = español | 2 = português | ||
| 3 = griego | |||
| 4 = inglés | |||
| 5 = alemán | |||
| c02 | Indicador de la hora | Cuando el horno está apagado | 0 = apagado |
| 1 = encendido | 1 = encendido | ||
| c03 | Hora Ajustar la hora actual | ||
| c04 | Sonido al punsar un sensor | Sonido de confirmación al pulsar un sen- | 0 = apagado |
| 1 = encendido | sor | 1 = encendido | |
| c05 | Duración de la señal acústica | Tono de aviso una vez transcurrida una | 1 = breve |
| 2 = medio | duración | 2 = medio | |
| 3 = largo | |||
| c06 | Guías correderas | Guías correderas montadas con posterio- | 0 = no |
| 1 = sí | ridad | 1 = sí | |
Ajustes básicos Función Opciones
| c07 | Bloqueo de puerta 0 = apagado | Bloqueo de puerta adicional con seguro para niños | 0 = apagado l = encendido |
| c08 | Funcionamiento adicional del ventilador 3 = largo | Tiempo que el ventilador sigue funcionando | l = breve 2 = medio 3 = largo 4 = muy largo |
Modificar los ajustes básicos
En la tabla anterior se pueden consultar los ajustes básicos que pueden modificarse.
Ejemplo de la imagen: cambiar el ajuste básico Duración del tono de aviso a "larga".
- Encender el horno con el senosr ①. En la pantalla se muestra el símbolo de Aire caliente 3D Ⓧ y 160 °C.
- Mantener pulsado el sensor i durante 4 segundos. En el panel indicador se muestra el primer ajuste básico [01].
Seleccionar el ajuste básico deseado con el sensor i.
-
Modificar el ajuste básico con el mando giratorio. A continuación se pueden seleccionar otros ajustes básicos con el sensor i y modificarlos con el mando giratorio.
Todos los cambios se han guardado.
Los ajustes básicos pueden volverse a modificar en cualquier momento.
Desconexión automática
Este horno incorpora la función de desconexión automática. Esta función se activa cuando no está programada ninguna duración del tiempo de cocción y la configuración no se ha modificado durante un tiempo prolongado. Esto dependerá de la temperatura o el nivel de grill seleccionado.
Desconexión activa
En el panel indicador se ilumina F8. El funcionamiento del horno se interrumpe.
Pulsar cualquier tecla para que el indicador se apague. Ahora se puede volver a programar.
Nota: Si se ha ajustado una duración de tiempo de cocción, el horno deja de calentar cuando haya transcurrido el tiempo. La desconexión automática no es necesaria.
Autolimpieza
Durante la autolimpieza el horno se calienta aprox. a 500 °C. De este modo se queman los restos de asado u horneado y sólo es necesario limpiar la ceniza del interior del horno.
Hay tres niveles de limpieza disponibles.
Nivel Grado de limpieza Duración
| 1 | suave aprox. 1 hora, 15 minutos |
| 2 | medio aprox. 1 hora, 30 minutos |
| 3 | intenso aprox. 2 horas |
Cuanto más intensa y antigua sea la suciedad, más alto deberá ser el nivel de limpieza. Es suficiente limpiar el interior del horno una vez cada dos o tres meses. Una limpieza precisa sólo requiere aprox. 2,5 - 4,7 kilowatios-hora.
Consejos y advertencias importantes
Para su seguridad, la puerta del horno se bloquea de forma automática. La puerta sólo puede volverse a abrir cuando el compartimento de cocción se ha enfriado un poco y el símbolo de cierre del bloqueo desaparece.
La lámpara del horno situada en el compartimento de cocción no se ilumina durante la autolimpieza.
!¡Peligro de quemaduras!
El compartimento de cocción se calienta mucho durante la autolimpieza. No abrir nunca la puerta del aparato ni correr los ganchillos de bloqueo con la mano. Dejar que el aparato se enfríe. No dejar a los niños que se acerquen.
El exterior del aparato se calienta mucho durante la autolimpieza. No tocar nunca la puerta del aparato. Dejar que el aparato se enfríe. No dejar a los niños que se acerquen.
!¡Peligro de incendio!
El exterior del aparato se calienta mucho durante la autolimpieza. No colgar objetos inflamables, p. ej., paños de cocina, en el tirador de la puerta. Procurar que la parte delantera del aparato permanezca despejada.
Antes de la autolimpieza
El interior del horno debe estar vacío. Retirar los accesorios, los recipientes y las rejillas o raíles izquierdo y derecho. Consultar el capítulo Cuidados y limpieza para descolgar las rejillas o raíles izquierdo y derecho.
Limpiar la puerta del horno y las superficies laterales del interior del horno por la zona de las juntas.
¡Peligro de incendio!
Los restos de comida, grasa y jugo de asado pueden incendiarse. Limpiar con un paño húmedo el interior del horno y los accesorios que se vayan a limpiar dentro del horno.
Limpieza conjunta de los accesorios
Las rejillas o raíles izquierdo y derecho no son apropiados para la autolimpieza. Retirarlas del interior del horno.
Para una limpieza óptima del interior del horno se recomienda no utilizar la autolimpieza con las bandejas. No obstante, con el soporte para accesorios se puede autolimpiar la bandeja universal esmaltada profunda o la bandeja de horno esmaltada plana. Limpiar siempre un solo accesorio al mismo tiempo.
La parrilla no debe limpiarse con la función autolimpieza
Si su horno no dispone de este soporte se puede adquirir a través del Servicio de Asistencia Técnica o en Internet con el número de material 466546.
El soporte para accesorios se inserta a la izquierda y a la derecha.
Limpiar con agua los restos de comida, aceite y jugo de asado de los accesorios.
Colocar la bandeja universal profunda o la bandeja de horno plana sobre el soporte.
¡Peligro de riesgos importantes para la salud!
No introducir bandejas ni moldes antiadherentes durante la limpieza. El intenso calor elimina el revestimiento antiadherente y se producen gases tóxicos.
Programar el nivel de limpieza
Pulsar el sensor. Se recomienda el nivel de limpieza 3.
La autolimpieza se puede iniciar directamente con el sensor ▶II.
Si se desea cambiar el nivel de limpieza:
-
Seleccionar el nivel de limpieza deseado con el mando giratorio.
-
Iniciar la limpieza con el sensor ▶II.
La puerta del horno se bloquea poco después del inicio del programa. En el panel indicador se ilumina el símbolo 🔒. Sólo una vez se ha apagado el símbolo 🔒 se puede volver a abrir la puerta del horno.
Una vez finalizada la limpieza
El horno deja de calentar. En el indicador de la hora se muestra la duración 00:00. La puerta del horno no puede abrirse hasta que desaparezca el símbolo 🔒.
Cancelar la limpieza
Apagar el horno con Ⓐ. La puerta del horno permanece bloqueada mientras esté encendido el símbolo 🔒.
Corregir el nivel de limpieza
El nivel de limpieza no se puede modificar tras el inicio del programa.
La limpieza debe transcurrir por la noche
A fin de tener el horno disponible durante el día se recomienda dejar el final de la limpieza para la noche. Consultar el capítulo Ajustes de tiempo, Retrasar el final del ciclo de cocción.
Después de la autolimpieza
Una vez se ha enfriado el interior del horno, limpiar los restos de ceniza con un paño húmedo.
Cuidados y limpieza
El horno mantendrá durante mucho tiempo su aspecto reluciente y su capacidad funcional siempre y cuando se lleven a cabo la limpieza y los cuidados pertinentes. A continuación se describe cómo efectuar el cuidado y la limpieza del horno.
Notas
Es posible que aparezcan diferentes tonalidades en el frontal del horno debido a los diferentes materiales como vidrio, plástico o metal.
Las sombras apreciables en el cristal de la puerta, que parecen suciedad, son reflejos de luz de la lámpara de iluminación del horno.
El esmalte se quema cuando se alcanza una temperatura muy elevada. Esto puede provocar ligeras decoloraciones. Este fenómeno es normal y no afecta al funcionamiento del horno. Los bordes de las bandejas finas no pueden esmaltarse por completo. Por esta razón pueden resultar bastos al tacto, aunque no afecta a la protección anticorrosiva.
Productos de limpieza
Tener en cuenta las indicaciones de la tabla para no dañar las distintas superficies del horno empleando un producto de limpieza inadecuado. No utilizar
- productos de limpieza abrasivos o ácidos,
- productos fuertes que contengan alcohol,
■ estropajos o esponjas duras,
■ limpiadores de alta presión o por chorro de vapor.
Lavar bien las bayetas nuevas antes de utilizarlas.
Zona Productos de limpieza
| Frontal del horno Agua caliente con un poco de jabón:Limpiar con una bayeta y secar con un paño suave. No utilizar limpiacristales o rascadores para vidrio. |
| Acero inoxidable Agua caliente con un poco de jabón:Limpiar con una bayeta y secar con un paño suave. Limpiar inmediata-mente las manchas de cal, grasa, maicena y clara de huevo, podría formarse corrosión debajo de estas manchas.En los centros del Servicio de Asistencia Técnica o en comercios especializados pueden adquirirse productos específicos para el cuidado del acero inoxidable que son aptos para las superficies calientes. Aplicar el producto de limpieza con un paño suave muy fino. |
| Cristal Limpiacristales:Limpiar con un paño suave. No utilizar un rascador para vidrio. |
| Visor Limpiacristales:Limpiar con un paño suave. No utilizar alcohol, vinagre ni otros productos de limpieza abrasivos o ácidos. |
Cristales de la puerta Limpiacristales:
Limpiar con un paño suave. No utilizar rascadores para vidrio.
Zona Productos de limpieza
| Cubierta de la puerta Productos específicos para la limpieza de acero inoxidable (se pueden adquirir en los centros del Servicio de Asistencia Técnica o en comercios especializados). Observe las indicaciones del fabricante. | |
| Interior del horno Agua caliente con un poco de jabóno agua con vinagre:Limpiar con una bayeta.En caso de suciedad extrema, utilizar estropajos de acero inoxidable o productos de limpieza específicos para hornos. Utilizar únicamente cuando el interior del horno esté frío.Utilizar preferiblemente la función de autolimpieza. Consultar al respecto el capítulo Autolimpieza. | |
| Vidrio protector de la lámpara de iluminación del horno | Agua caliente con un poco de jabón:Limpiar con una bayeta. |
| Rejillas o raíles Agua caliente con un poco de jabón:Poner en remojo y limpiar con una bayeta o un cepillo. | |
| Guías correderas Agua caliente con un poco de jabón:Limpiar con una bayeta o un cepillo.No poner en remojo ni lavar en el lavavajillas. | |
| Accesorios Agua caliente con un poco de jabón:Poner en remojo y limpiar con una bayeta o un cepillo. | |
Descolgar y colgar las rejillas o raíles izquierdo y derecho
Es posible retirar las rejillas o raíles izquierdo y derecho para limpiarlos. El horno debe estar frío.
Descolgar las rejillas o raíles
- Levantar la rejilla o el raíl por la parte delantera y descolgarla (figura A).
- A continuación, tirar de la rejilla o raíl completamente hacia adelante y extraerlo (figura B).
Limpiar las rejillas o los raíles con lavavajillas y una esponja. Para las manchas resistentes se recomienda utilizar un cepillo.
Colgar las rejillas o raíles
- Insertar primero la rejilla o el raíl en la ranura trasera presionando un poco hacia atrás (figura A)
- y, a continuación, introducirla en la ranura delantera (figura B).
Las rejillas o raíles se ajustan a la izquierda y a la derecha. La curvatura debe estar siempre hacia abajo.
Descolgar y colgar la puerta del horno
Para facilitar el desmontaje de la puerta y la limpieza de los cristales se puede descolgar la puerta del horno.
Las bisagras de la puerta del horno están equipadas con una palanca de bloqueo. Cuando la palanca de bloqueo está cerrada (figura A), la puerta no puede descolgarse. Si se abre la palanca de bloqueo para descolgar la puerta (figura B), las bisagras se bloquean. De esta manera, no pueden cerrarse de golpe.
¡Peligro de lesiones!
Si las bisagras no están bloqueadas con la palanca, podrían cerrarse de golpe. Observar que las palancas de bloqueo estén siempre cerradas, excepto al descolgar la puerta, que las palancas deben estar abiertas.
Descolgar la puerta
- Abrir por completo la puerta del horno.
- Sacar ambas palancas de bloqueo situadas a la derecha e izquierda (figura A).
- Cerrar la puerta del horno hasta el tope (figura B). Agarrar la puerta con ambas manos a la derecha y a la izquierda. Cerrar un poco más y extraerla.
Volver a colgar la puerta siguiendo los mismos pasos en orden inverso.
- Al volver a colgar la puerta, observar que ambas bisagras se ajusten exactamente dentro de sus respectivas aberturas (figura A).
- La ranura inferior de las bisagras debe encajar a ambos lados (figura B).
Si no se montan adecuadamente las bisagras, se puede producir como consecuencia una desalineación de la puerta.
- Cerrar de nuevo las palancas de bloqueo (figura C). Cerrar la puerta del horno.
¡Peligro de lesiones!
No tocar la bisagra en caso de que la puerta caiga involuntariamente o que una bisagra se cierre de golpe. Avisar al Servicio de Asistencia Técnica.
Desmontar la cubierta de la puerta
La cubierta de la puerta del horno puede cambiar de color con el tiempo. Para una limpieza más profunda, se recomienda retirar la cubierta.
- Abrir por completo la puerta horno.
- Destornillar la cubierta de la puerta del horno. Para ello, aflojar los tornillos situados a izquierda y derecha (figura A).
- Retirar la cubierta (figura B).
Procurar que la puerta del horno no se cierre mientras la cubierta no está montada. El cristal interior puede dañarse. Limpiar la cubierta con un producto específico para la limpieza de acero inoxidable.
- Colocarla de nuevo y fijarla.
- Cerrar la puerta del horno.
Montaje y desmontaje del cristal de la puerta
El cristal de la puerta del horno puede extraerse para facilitar su limpieza.
Al retirar los cristales interiores, prestar atención al orden de desmontaje. Para volver a colocar los vidrios en el orden correcto, orientarse por los números que aparecen en los vidrios.
Desmontaje
- Desmontar la puerta del horno y depositarla sobre un paño con el tirador hacia abajo.

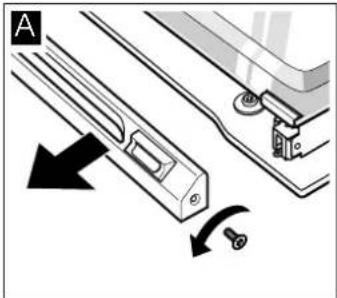

- Desatornillar la tapa superior de la puerta del horno. Para ello, desenroscar los tornillos situados a izquierda y derecha (Figura A).
- Levantar el cristal superior y extraerlo y extraer ambas juntas pequeñas (Figura B).
- Desatornillar las grapas de fijación a derecha e izquierda. Levantar el cristal y extraer las grapas del mismo (Figura C).
- Extraer la junta de la parte inferior del cristal (Figura D). Para ello, retirar la junta y extraerla por arriba. Extraer el cristal.
- Extraer el cristal inferior hacia arriba en posición inclinada.
- NO desatornillar los tornillos situados a izquierda y derecha de la parte metálica (Figura E).
Limpiar el cristal con limpiacristales y un paño suave.
¡Peligro de lesiones!
Si el cristal de la puerta del aparato está dañado, puede romperse.No utilizar rascadores para vidrio o productos de limpieza abrasivos o corrosivos.
Montaje
Al realizar el montaje, observar que la inscripción "right above" de la parte inferior izquierda de ambos cristales se encuentre invertida.
- Introducir el cristal inferior hacia atrás en posición inclinada (Figura A).
- Introducir el cristal intermedio (Figura B).
- Insertar las grapas de sujeción a derecha e izquierda en el cristal, alinearlas de tal forma que queden situadas sobre el agujero roscado y atornillarlas (Figura C).
- Volver a enganchar la junta de la parte inferior del cristal (Figura D).
- Introducir el cristal superior hacia atrás en ambos soportes en posición inclinada. Asegurarse al hacerlo de que la junta no se desplaza hacia atrás (Figura E).
- Volver a insertar ambas juntas pequeñas a derecha e izquierda en el cristal (Figura F).
- Colocar la cubierta y atornillarla.
- Montar la puerta del horno.
No utilizar el horno si el cristal no está correctamente montado.
Qué hacer en caso de avería
Con frecuencia, cuando se produce una avería, suele tratarse de una pequeña anomalía fácil de subsanar. Antes de avisar al Servicio de Asistencia Técnica, intentar solucionar la avería con ayuda de la siguiente tabla.
Tabla de averías
| Avería Posible causa Indicación/solución | ||
| El aparato no funciona. El fusible está defectuoso Comprobar en la caja de fusibles si el fusible se encuentra en buen estado. | ||
| En el indicador de la hora parpadean 4 ceros 00:00. | Interrupción del suministro eléctrico | Ajustar la hora actual con el mando giratorio y pulsar el sensor ⏻. |
| Durante el ajuste suena una señal breve. El ajuste no es posible El ajuste efectuado no es posible. Corregir el ajuste. | ||
| La puerta del horno no se puede abrir. En el indicador de la hora parpadea 00:00. | Corte del suministro eléctrico durante la autolimpieza. | Ajustar la hora actual con el mando giratorio y pulsar el sensor ⏻. Esperar hasta que el interior del horno se enfríe. El símbolo ⏻ se apaga. Ahora se puede abrir la puerta del horno. |
| El horno no calienta o no se puede configurar el tipo de calentamiento seleccionado. | No se reconoce el tipo de calentamiento. | Programar de nuevo. |
| El horno no calienta. En el indicador de la hora se muestra el símbolo ◀. | El horno se encuentra en el modo demo. | Desconectar el fusible de la caja de fusibles y conectarlo de nuevo transcurridos unos 20 segundos. En los 2 minutos siguientes, mantener pulsado el sensor →○ durante cuatro segundos hasta que desaparezca el símbolo ◀. |
| En la pantalla se muestra F8. | La desconexión automática se ha activado. El horno se desconecta. | Pulsar cualquier tecla. Ahora se puede volver a programar. |
| Mensajes de error con E Si en el panel indicador aparece un mensaje de error con E, pulsar el sensor ⏻. De este modo se elimina el mensaje de error. Podría ser necesario tener que ajustar de nuevo la hora. | Ponerse en contacto con el Servicio de Asistencia Técnica en caso de que el error vuelva a mostrarse.Si aparece alguno de los mensajes siguientes, el usuario puede solucionarlo por sí mismo. | |
| Mensaje de error Posible causa Indicación/solución | ||
| E011 | Se ha pulsado un sensor durante demasiado tiempo. | Pulsar todos los sensores uno por uno. Comprobar que los sensores estén limpios. |
| E106 | Se ha activado el bloqueo de la puerta con la puerta abierta. | Pulsar el sensor ⏻ y girar el mando a izquierda y derecha. Si el mensaje de error no desaparece puede ser que el panel de mando esté bloqueado; mantener pulsado el sensor →○ durante 4 segundos y girar el mando a izquierda y derecha. Ahora se puede volver a programar. |
| E115 | La temperatura del interior del horno es demasiado alta. | La puerta del horno se bloquea. Esperar hasta que el interior del horno se enfríe. Con el sensor ⏻ se borra el mensaje de error. |
¡Peligro de descarga eléctrica!
Las reparaciones inadecuadas son peligrosas. Las reparaciones sólo pueden ser efectuadas por personal del Servicio de Asistencia Técnica debidamente instruido.
Cambiar la lámpara del horno
Si la lámpara del horno está deteriorada deberá sustituirse. Pueden adquirirse lámparas de recambio de 220-240V, base E14, 25W y resistentes a la temperatura (T300 °C) a través del Servicio de Asistencia Técnica o en comercios especializados. Utilizar sólo estas lámparas.
⚠️¡Peligro de descarga eléctrica!
Desconectar el aparato de la red eléctrica. Asegurarse de que está bien desconectado.
-
Poner un paño de cocina dentro del horno frío para evitar daños.
-
Retirar el cristal protector desenroscándolo hacia la izquierda.
- Sustituir la lámpara por un tipo de lámpara similar.
- Volver a enroscar el cristal protector.
- Retirar el paño de cocina y volver a conectar el aparato a la red eléctrica.
Cristal protector
Se tienen que cambiar los cristales protectores deteriorados. Los cristales protectores se consiguen en el Servicio de Asistencia Técnica. Indicar el n.º de producto y el n.º de fabricación del aparato.
Servicio de Asistencia Técnica
Nuestro Servicio de Asistencia Técnica se encuentra a su disposición siempre que necesite la reparación de su aparato. Encontraremos la solución correcta; también a fin de evitar la visita innecesaria de un técnico de servicio.
Número de producto (E) y número de fabricación (FD)
Indicar el número de producto (E-Nr.) y el de fabricación (FD-Nr.) para obtener un asesoramiento cualificado. La etiqueta de características con los correspondientes números se encuentra en el lateral derecho de la puerta del horno. A fin de evitarse molestias llegado el momento, le recomendamos anotar los datos de su aparato así como el número de teléfono del Servicio de Asistencia Técnica en el siguiente apartado.
E-Nr.
FD-Nr.
Servicio de Asistencia Técnica
Recuerde que, en caso de manejo incorrecto, la asistencia de un técnico de servicio no es gratuita, incluso aunque todavía esté dentro del período de garantía.
Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.
Solicitud de reparación y asesoramiento en caso de averías E 902 145 150
Confíe en la profesionalidad de su distribuidor. De este modo se garantiza que la reparación sea realizada por personal técnico especializado y debidamente instruido que, además, dispone de los repuestos originales del fabricante para su aparato doméstico.
Consejos sobre energía y medio ambiente
Aquí encontrará algunos consejos sobre cómo ahorrar energía horneando y sobre cómo cuidar su aparato de la manera adecuada.
Ahorrar energía
■ Precalentar el horno sólo cuando se indique en la receta o en las tablas.
- Utilizar moldes para hornear oscuros, lacados o esmaltados en negro. Absorberán mejor el calor.
■ Mantener la puerta del horno cerrada durante los ciclos de cocción, horneado o asado.
Si se hornean varios pasteles, hacerlo preferiblemente uno detrás de otro. El horno estará todavía caliente. De esta manera, se reducirá el tiempo de cocción del segundo pastel. También se pueden introducir dos moldes rectangulares a la vez, uno al lado del otro.
En los tiempos de cocción largos, puede apagar el horno 10 minutos antes de que termine el tiempo y aprovechar el calor residual para terminar.
Eliminación de residuos respetuosa con el medio ambiente
Eliminar el embalaje de forma ecológica.
Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea 2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RAEE).
La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.
pt Indice
Causas de danos.... 25
Painel indicador ....26
Controlo da temperatura 27
Interior do forno....27
Antes de iniciar a autolimpeza.... 38
Perigo de choque eléctrico!
A temperatura está seleccionada. A temperatura recomendada aparece entre parêntesis.
