MANUAL DE USUARIO WKT173GD THOMSON

Manual de instalación y utilización del armario bodega.

Acaba de adquirir un armario bodega THOMSON y estamos encantados. Nuestros equipos de investigadores han diseñado para usted una nueva generación de aparatos que le harán la vida más fácil. Los nuevos armarios bodega Thomson, con espacios adaptados para una distribución óptima con total libertad y seguridad, un diseño sobrio y elegante y unas características muy apreciadas, poseen todas las ventajas para conservar de la mejor manera posible sus botellas de vino y adaptarse a sus hábitos de consumo. La gama de productos Thomson también le ofrece una amplia selección de lavavajillas, lavadoras y secadoras, frigoríficos, congeladores, cocinas y hornos, encimeras y campanas, que podrá combinar con su nuevo armario bodega THOMSON.

E Siendo el más puntero, THOMSON contribuye así a mejorar la calidad de la vida diaria ofreciéndole productos cada vez más competitivos, sencillos de utilizar, respetuosos con el medioambiente, estéticos y fiables.

Antes de poner el aparato en marcha, lea detenidamente este manual de instalación y utilización, que le permitirá familiarizarse rápidamente con su funcionamiento.

· Respecto del medioambiente y ahorro de energía

1 Cómo efectuar su primera instalación

· Montaje del zócalo

· Cambio del sentido de apertura de la puerta

2 Cómo utilizar el armario bodega

· Colocación de las botellas

· Modularidad de la distribución

3 Mantenimiento habitual del aparato

· Limpieza del aparato

4 Anomalías en el funcionamiento

· Ruidos de funcionamiento normales

5 Servicio de atención al consumidor

· Servicio post-venta

· Atención a los consumidores

El manual de instalación y utilización del armario bodega es válido para varios modelos. Puede haber una pequeña diferencia en cuanto a detalles y equipamientos entre el aparato que usted ha adquirido y las descripciones presentadas.

A lo largo de este manual, descubrirá los siguientes símbolos que le indicarán: consignas de seguridad de obligado cumplimiento. peligro eléctrico. consejos e informaciones importantes.

Consignas de seguridad

Este aparato, concebido para un uso exclusivamente doméstico, ha sido diseñado para conservar botellas de vino. Cumpla obligatoriamente las siguientes consignas. No nos hacemos responsables ni cubrimos ninguna garantía en caso de incumplimiento de estas recomendaciones, lo que podría provocar daños materiales o corporales.

E El aparato debe ser instalado y utilizado según las instrucciones de este manual de instalación y utilización, para evitar cualquier daño o peligros debidos a una posible inestabilidad o a una mala instalación. Sólo si sigue al pie de la letra estas instrucciones, podrá conservar su vino en buenas condiciones.

Si el aparato ha sido trasladado a su domicilio en posición horizontal, póngalo en vertical y espere 2 horas antes de enchufarlo. Se ha podido derramar una pequeña cantidad de aceite en el circuito de refrigeración y deberá dejar pasar cierto tiempo hasta que refluya hacia el motor antes de conectar el aparato, sino podría dañarlo. Proceda a la primera limpieza (véase capítulo "Instalación del aparato") antes de conectar el aparato a la red eléctrica. Antes de realizar cualquier operación de mantenimiento, desenchufe el aparato. No debe tirar del cable de alimentación, sino agarrar directamente la toma. No deje a los niños jugar cerca del aparato, aleje a los animales domésticos. 80

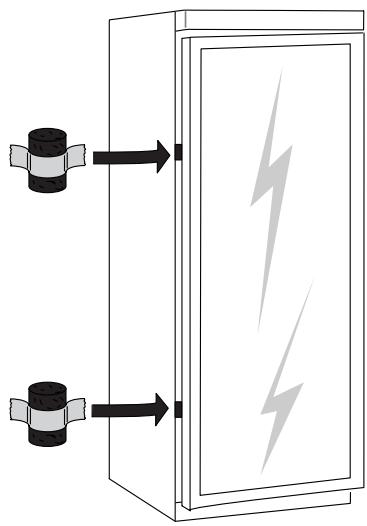

Los aparatos viejos deberán ser inutilizados. Para ello, desenchufe y corte el cable de alimentación a ras del aparato. Inhabilite la cerradura de la puerta o lo que es mejor, desmóntela para que ningún niño o animal doméstico pueda quedar encerrado en su interior jugando.

Si se produjera algún incidente que usted no pudiera resolver gracias a estos consejos que le damos (véase capítulo "Anomalías en el funcionamiento"), llame únicamente a los centros de servicio post-venta autorizados o bien a un profesional cualificado.

En caso de una parada prolongada, deje la puerta entreabierta.

Respecto del medioambiente y ahorro de energía

Para limitar el consumo eléctrico del aparato: - Instálelo en un lugar adecuado (véase capítulo "Instalación del aparato"). - Mantenga la puerta abierta el mínimo tiempo posible. - Controle periódicamente la junta de la puerta y asegúrese de que siempre cierra correctamente. Si no fuera el caso, diríjase a su servicio post-venta. Los armarios bodega contienen gases refrigerantes y sustancias que necesitan un proceso de desecho adecuado. Las piezas de embalaje así como las que componen el conjunto del aparato utilizan materiales reciclables. Es conveniente tenerlo en cuenta en el momento de su eliminación. Infórmese de las posibilidades de

desechar adecuadamente el producto y respetando el medioambiente dirigiéndose a su distribuidor o a los servicios técnicos de su ciudad.

Algunos componentes podrían ser peligrosos para la salud y el medioambiente. El aparato no contiene CFC, conforme a las disposiciones legislativas más recientes en materia de protección y respeto del medioambiente. El tipo exacto de gas refrigerante utilizado en el aparato está claramente indicado en la placa descriptiva situada en el interior del mismo, en la parte baja del panel izquierdo.

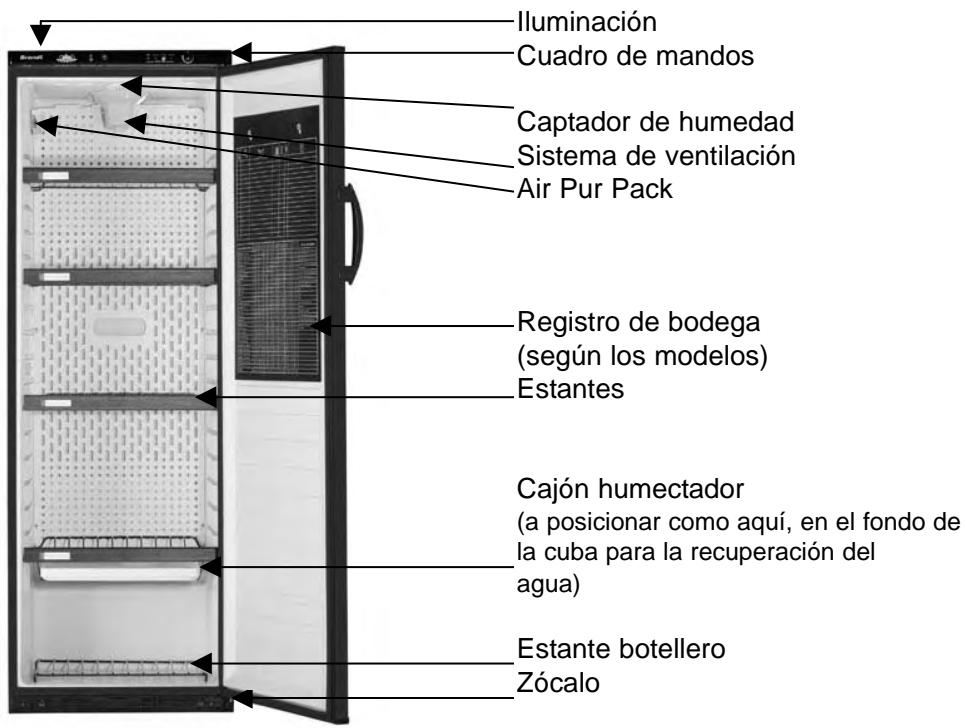

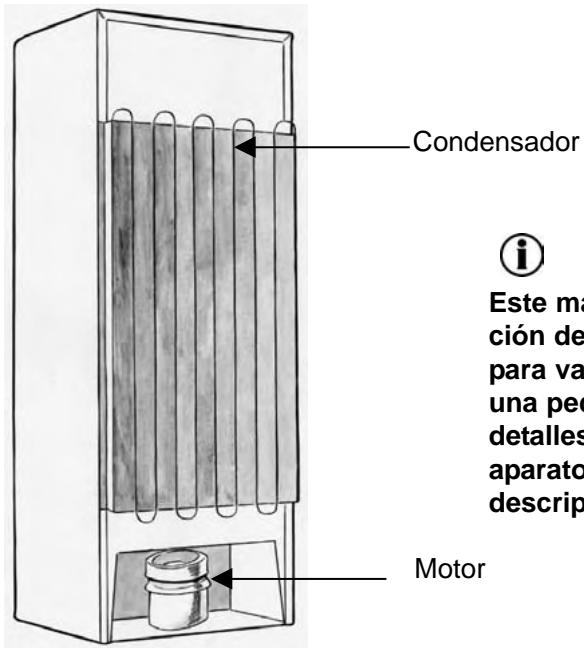

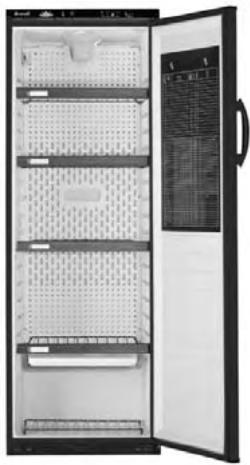

Descripción del aparato

Iluminación Cuadro de mandos Captador de humedad Sistema de ventilación Air Pur Pack

(según los modelos) Estantes

(a posicionar como aquí, en el fondo de la cuba para la recuperación del agua)

Este manual de instalación y utilización del armario bodega es válido para varios modelos. Puede haber una pequeña diferencia en cuanto a detalles y equipamientos entre el aparato que usted ha adquirido y las descripciones presentadas.

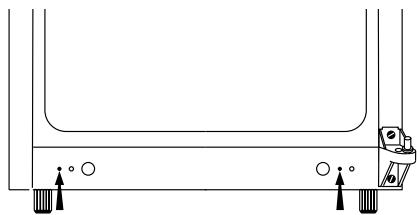

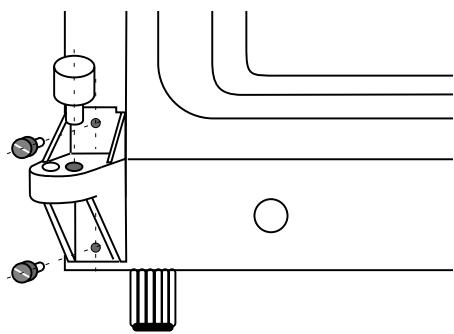

El aparato se suministra con una cuña de transporte y un zócalo. 1- Abra la puerta. 2- Retire la cuña de la puerta. 3- Retire el soporte de cuña sacando los dos tornillos. 4- Vuelva a colocar los 2 tornillos y las arandelas. Conserve estas piezas, podrían servirle si desplaza el aparato. 5- Marque los ejes con un punzón o un clavo para facilitar la introducción de los tornillos de fijación del zócalo. 6- Introduzca la extremidad del zócalo en el emplazamiento del soporte eje. 7- Atornille el zócalo.

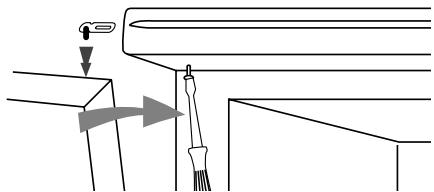

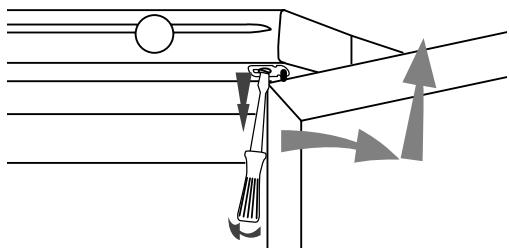

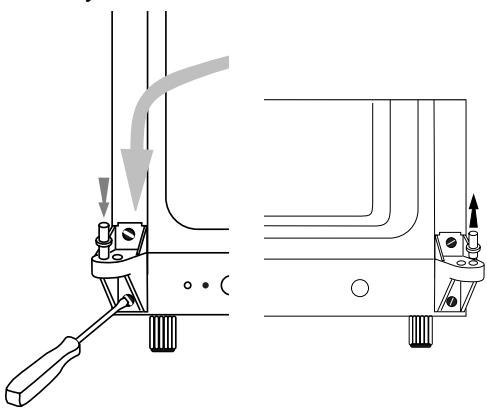

E Cambio del sentido de apertura de la puerta

El aparato se suministra con una puerta que se abre de derecha a izquierda (bisagra a la derecha). Si lo desea, podrá cambiar el sentido de apertura de la puerta: 1- Desatornille la bisagra superior, desencaje y retire la puerta.

3- Desatornille y retire el zócalo si

éste ya estuviera montado.

2- Retire el eje inferior derecho y desatornille el soporte.

4- Vuelva a atornillar el soporte en la parte izquierda y a colocar el eje.

5- Introduzca la extremidad del zócalo en el emplazamiento del soporte eje.

6- Atornille el zócalo. 7- Vuelva a colocar la puerta en el eje inferior, coloque la bisagra superior y vuelva a atornillarla.

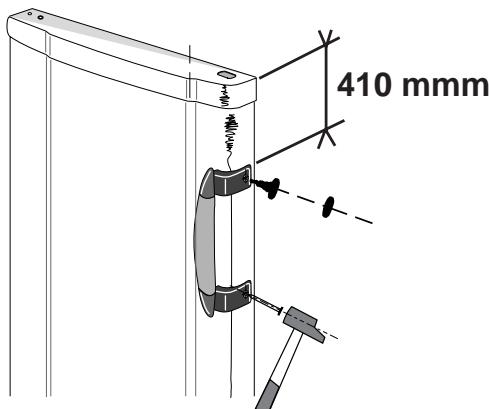

Cambio de sentido del tirador

1- Desmonte las dos tapitas cubretornillos con la ayuda de un destornillador. Retire los tornillos y tape los agujeros con las tapitas cubre-agujeros entregados con las instrucciones.

2- Sitúe y señale con la ayuda del tirador el emplazamiento de los puntos de perforación en la puerta. 3- Con un taladro, haga dos agujeros de 3,4 mm. 4- Vuelva a montar el tirador con los dos tornillos y a colocar los cubre-tornillos.

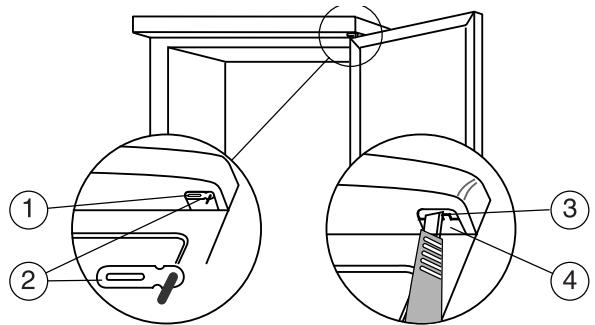

En caso necesario, tendrá la posibilidad de regular la alineación de la puerta y el cartel de identificación de los mandos del armario bodega. Proceda de la siguiente forma: 1- Abra la puerta para despejar el campo de visión. 2- Manteniendo la puerta abierta, saque el tornillo de fijación de la bisagra superior. 3- Retire la puerta y la bisagra.

4- Seccione el tope del soporte de la bisagra con la ayuda de una herramienta cortante.

5- Vuelva a montar la puerta y la bisagra. 6- Vuelva a colocar el tornillo de fijación de la bisagra apretándola de forma moderada. 7- Vuelva a cerrar la puerta y alinéela con el cartel de identificación de los mandos.

Instalación del aparato

Únicamente con una correcta instalación del aparato, que cumpla con las prescripciones que se le dan en este "Manual de instalación y utilización", podrá conservar el vino en buenas condiciones y con un consumo de energía optimizado. - Coloque el aparato en un lugar seco y aireado. - Evite balcones, verandas, terrazas: el calor excesivo durante el verano y el frío del invierno podrían impedir el buen funcionamiento del aparato, incluso dañarlo. - El aparato ha sido diseñado para un funcionamiento óptimo a una determinada temperatura ambiente. Se hablaría pues de una determinada "clase climática". Dicha clase climática está claramente indicada sobre la placa descriptiva situada en el interior del aparato, en la parte baja del panel izquierdo. Además de estas temperaturas, los buenos resultados del aparato pueden verse disminuidos.

trados en la bolsa de accesorios.

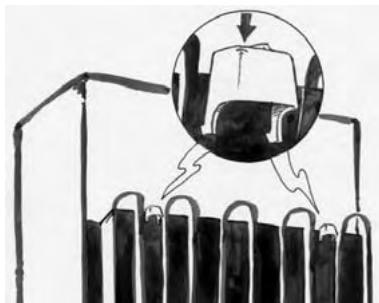

Para ello, deberá montar los separadores en la parte trasera del aparato.

Antes de meter las botellas, limpie el interior y el exterior del aparato con bicarbonato sódico disuelto en agua (1 cucharada sopera de bicarbonato para 4 litros de agua). No utilice alcohol, productos abrasivos o detergentes que pudieran dañar las superficies.

Véase capítulo "Limpieza del aparato".

SN/ST Temperatura ambiente

- Para una buena circulación del aire alrededor del aparato, mantenga una distancia mínima entre el armario bodega y los demás muebles de 3 a

5 cm. a los lados y de 10 cm. por encima. Coloque el aparato a una distancia conveniente de la pared con la ayuda de los separadores suminis-

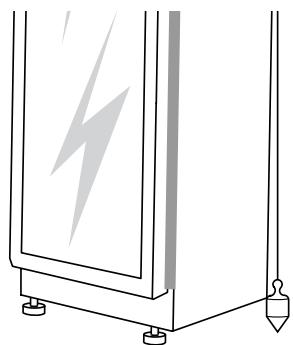

Cuando el aparato esté instalado, regule sus patas de manera a que quede ligeramente inclinado hacia atrás: así se facilitará el correcto cierre de la puerta.

Por su seguridad, deberá cumplir obligatoriamente con las siguientes indicaciones.

E La instalación eléctrica deberá ajustarse a la Norma NF C 15-100, concretamente en lo referente a la toma de tierra.

Línea de 3 x 2,5 mm2 monofásica de 230 V conectada a: - un contador de 20 A monofásico de 230 V y 50 Hz - un interruptor diferencial y un fusible individual (10 o 16 A según el modelo) - una toma de corriente de 10/16 A y 2 polos + tierra

- La toma de corriente deberá siempre estar accesible pero fuera del alcance de los niños.

En caso de duda, diríjase a su instalador.

Proceda a la primera limpieza

(véase capítulo "Instalación del aparato") antes de conectar el aparato a la red eléctrica. Antes de realizar cualquier operación de mantenimiento, desconecte el enchufe de alimentación eléctrica. No debe tirar del cordón de alimentación sino agarrar directamente el enchufe.

No nos hacemos responsables de cualquier incidente causado por una mala instalación eléctrica.

Consejos para la instalación eléctrica del aparato:

- No utilice prolongadores, adaptadores ni multiplicadores. - No prescinda nunca de la toma de tierra. - Si necesitara cambiar el cable de alimentación, recomendamos que lo sustituya por un cordón del mismo tipo que podrá adquirir en el servicio post-venta.

El aparato se ajusta a las normas europeas CEE/73/23 (norma baja tensión), CEE/89/336 (compatibilidad electromagnética) y

CEE/96/57 (eficacia energética) y a sus modificaciones. 86

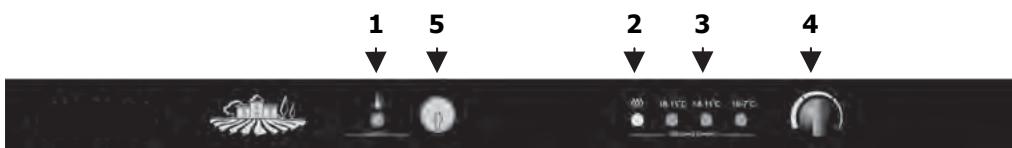

Indicador luminoso del termost ato de seguridad (naranja)

Indicador luminoso del control de falt a de humedad (amarillo) Indicadores luminosos de temperatura (verdes) Manecilla de ajuste de la temperatura Cerradura

- Conecte el cable. - Coloque la manecilla del termostato en posición media en el punto de envejecimiento, entre 11 y 14 ºC (4). - El indicador luminoso naranja (1) de seguridad deberá encenderse. - El indicador amarillo (2) se encenderá si el nivel de humedad es insuficiente (véase párrafo...). - Uno o más de los indicadores luminosos verdes se encenderán o parpadearán en función de la temperatura interior del frigorífico bodega (véase cuadro anomalías). Indicador luminoso del termost ato de seguridad (1) El armario bodega está equipado con 2 termostatos. Uno para el ajuste de la temperatura, otro de seguridad en el caso de que el primero fallara. Esta seguridad activa se pone en marcha cuando el aparato está encendido (indicador luminoso naranja encendido). - El indicador luminoso deberá obligatoriamente quedarse encendido. El armario bodega funcionará correctamente cuando el indicador luminoso del termostato de seguridad (1) esté asociado con los indicadores luminosos de ajuste (3).

- Si a pesar de todo, únicamente se encendiera el indicador luminoso naranja (1), el armario bodega estaría en modo funcionamiento de seguridad, lo que garantizaría el mantenimiento del vino a su temperatura de conservación. En este caso, remítase al párrafo

"Anomalías en el funcionamiento". Indicador luminoso de alarma de humedad (2) - Este indicador luminoso se enciende cuando el nivel de humedad ambiente del armario bodega es insuficiente. - Para conservar el grado de humedad necesario, deberá añadirle agua al cajón "humectador" situado en la parte baja de la bandeja. Cajón humectador -Su papel consiste en mantener un nivel de agua que conserve un grado de humedad suficiente en el aparato y garantice una buena conservación del vino. - En caso de que el indicador luminoso de alarma de humedad (2) se encienda, durante la puesta en marcha o durante el funcionamiento del armario bodega, añádale agua al cajón. Cerradura de la puerta (5) - La cerradura instalada en el armario bodega garantiza la protección del vino. Para accionar la cerradura, es necesario empurjar y girar la llave. 87

Ajuste de la temperatura

Manipulación del termostato El aparato siempre está bajo tensión.

E Para regular la temperatura, coloque la manecilla del termostato según la temperatura deseada (4). La posición que se encuentra en la parte más izquierda corresponde a la temperatura menos fría, girando la manecilla hacia la derecha la temperatura elegida es más fría.

Los indicadores luminosos verdes (3) situados a la izquierda de la manecilla le permitirán controlar a qué temperatura está regulado el armario bodega. Entre 7 y 10 ºC - Refrigeración de los vinos blancos Entre 11 y 14 ºC - Temperatura ideal para el envejecimiento del vino. Entre 15 y 18 ºC - Temperatura ideal para el acondicionamiento del vino.

Una apertura prolongada de la puerta del armario bodega conlleva un aumento de la temperatura interior.

Ajuste de la temperatura

- Cuando ponga en marcha el aparato, coloque el termostato en una posición media (punto de envejecimiento) entre 11 y 14 ºC. - 4 horas después de la puesta en marcha de su aparato o después de cualquier cambio de ajuste del termostato, observe el indicador luminoso de temperatura (3) para comprobar que el armario bodega se encuentra efectivamente en la temperatura deseada. En caso necesario, ajuste el termostato.

La temperatura interior del armario bodega depende mucho de la temperatura ambiente, de la frecuencia de apertura, de la cantidad de botellas que haya almacenado en su interior y de su temperatura. Deberá pues comprobar y regular en caso necesario, el ajuste del termostato como se indica más arriba.

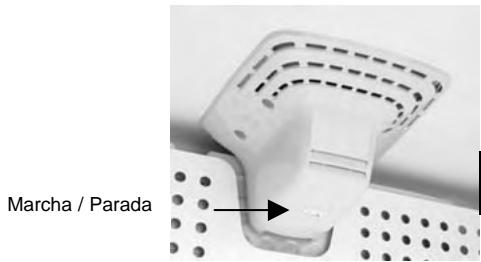

El aparato está equipado con un sistema de ventilación del aire: - Frío ventilado: la ventilación mezcla el aire en el armario bodega y permite de esta forma que la temperatura sea muy homogénea y que se evite la condensación entre las botellas. - Además de estas ventajas del día a día, la ventilación optimiza los buenos resultados del armario bodega en condiciones climáticas extremas (por ejemplo: calina).

Para poner en marcha la ventilación:

Presione el botón de marcha. El ventilador no funciona continuamente, su funcionamiento depende de la temperatura interior del armario bodega. Por lo tanto, es completamente normal que a veces el ventilador esté parado aunque el botón de marcha esté correctamente presionado.

Aspiración ded’air aire

E Colocación de las botellas

La etiqueta situada en la parte superior del

50 aparato define la "carga límite" del estante. Para una distribución óptima del armario bodega, le aconsejamos que ordene las 55 botellas empezando por los estantes de abajo. La capacidad de carga variará en función del número de estantes que utilice. Le aconsejamos que utilice pequeñas cuñas de madera para inmovilizar bien las botellas. 410 mm

La carga del armario bodega dependerá del modelo que haya elegido y del número de estantes utilizados.

Las cantidades sólo se dan a título indicativo. Las botellas utilizadas para las pruebas son de tipo Burdeos altura de 290 mm., diámetro de 76,5 mm. (Tipo sindical, aligerado, médium, óptima). En el modelo equipado con estantes de rejilla, el material es flexible. Según la forma de cargar el estante, éste podrá flexionarse. Esto no tiene ningún efecto negativo en el almacenamiento de las botellas. La carga máxima variará en función del tipo de estantes: Estantes de rejilla 55 botellas Estantes de madera 50 botellas

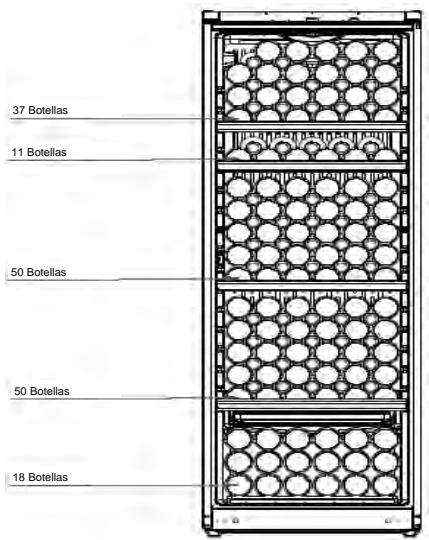

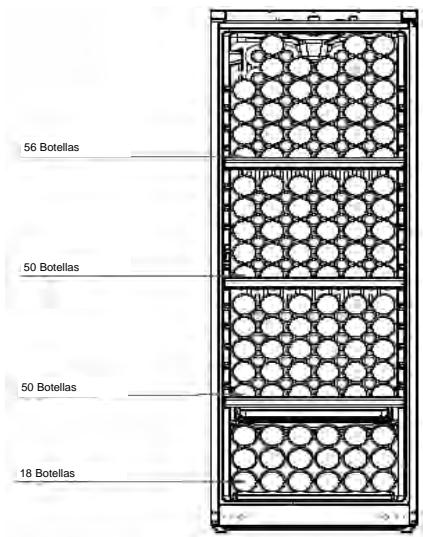

Modelo puerta maciza:

Distribución tipo con 4 estantes = 166 bot.

Distribución tipo con 3 estantes =

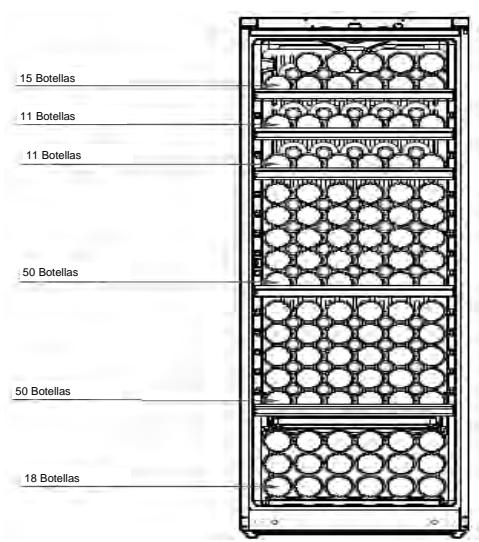

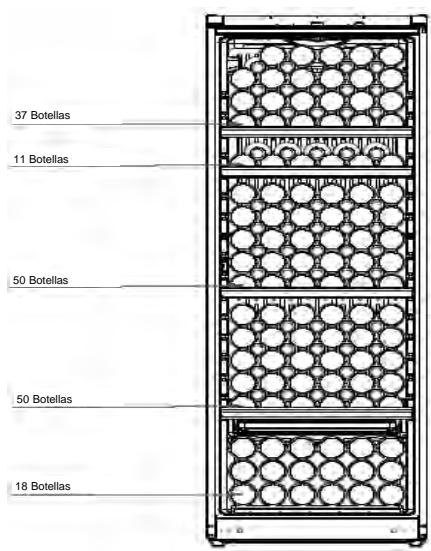

Modelo puerta de cristal:

Distribución tipo con 5 estantes = 155 bot.

Distribución tipo con 4 estantes =

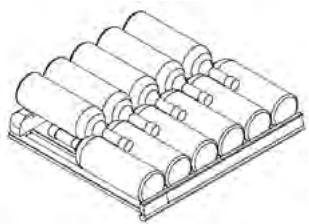

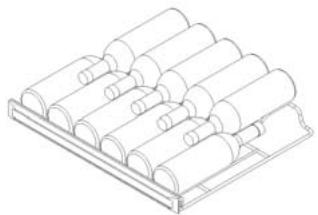

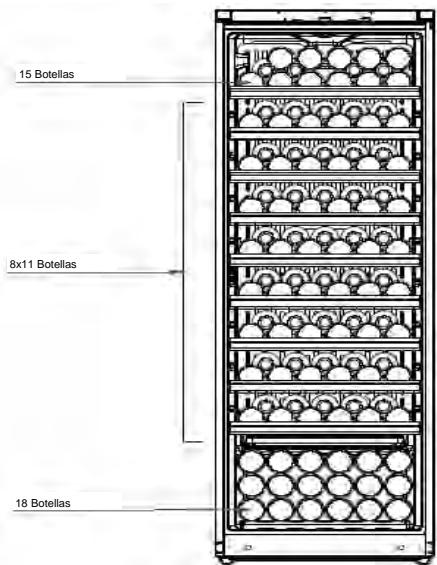

Modularidad de la distribución

El armario bodega ha sido diseñado para facilitarle la colocación de sus botellas. Podrá adaptar su distribución a su gusto. Podrá adquirir más estantes en su distribuidor o en el servicio post-venta.

El frontal de los estantes está diseñado para que se puedan pegar etiquetas de identificación.

Se suministran estas etiquetas con las instrucciones de uso y son reutilizables. Para escribir en ellas, le aconsejamos utilizar un lápiz de tipo B o BB o un rotulador que se borre con agua. También podrá adquirir más etiquetas en su distribuidor o en el servicio postventa.

En su configuración máxima de 9 estantes, la carga es de 121 botellas.

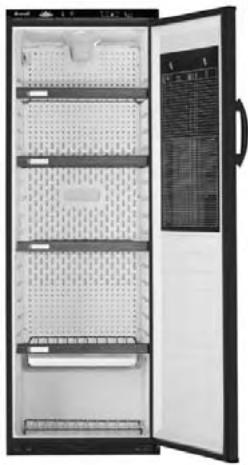

Registro de bodega (según modelo):

Este registro está colgado en el interior de la contrapuerta del armario bodega. Le permitirá gestionar de forma fácil y rápida su bodega. El cuadro de las añadas se presenta a título indicativo y sólo refleja medias. Es decir que un vino neutro de una añada mediocre puede resultar un gran vino. . 91

El Air Pack antiolores

El Air Pack utiliza un gel específico y un filtro de carbón activo. Permite neutralizar los olores y sanear el aire del armario bodega. El recambio tiene una larga duración.

- Puede adquirir recambios con la referencia: 42X0087.

- En su distribuidor habitual o en el servicio post-venta (los datos aparecen al final de este manual).

Primera puesta en marcha:

- Levante el recambio para sacarlo de su soporte. - Retire el film transparente. - Tire de la lengüeta para activar el gel. - Sustituya el recambio del soporte del armario bodega.

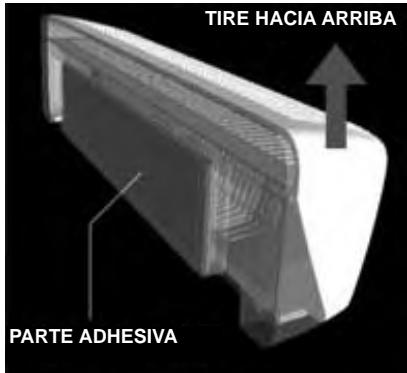

E Sustitución del recambio:

- Cuando no se vea más gel azul en el frontal del recambio, se deberá cambiar.

Limpieza del aparato

Antes de realizar cualquier operación de mantenimiento, desenchufe el aparato. No debe tirar del cordón de alimentación sino que debe coger directamente el enchufe. Limpie el interior y el exterior del aparato con bicarbonato sódico disuelto en agua (1 cucharada sopera de bicarbonato para 4 litros de agua). No utilice alcohol, productos abrasivos o detergentes que pudieran dañar las superficies. No utilice limpiadores de chorro a vapor de alta presión. El vapor muy caliente podría dañar las superficies y los circuitos eléctricos. Se expondría usted a un riesgo de electrocución. Aclare con agua, seque con un trapo.

Compruebe periódicamente la limpieza del cajón humectador y límpielo en caso de que sea necesario.

No olvide limpiar de vez en cuando el condensador situado en la parte trasera del aparato (véase capítulo "Descripción del aparato"). Utilice para ello un pincel seco o, lo que es mejor, un aspirador. Vuelva a conectar el aparato, ajuste en caso necesario el termostato del armario bodega como se indica en el capítulo "Ajuste de la temperatura del armario bodega".

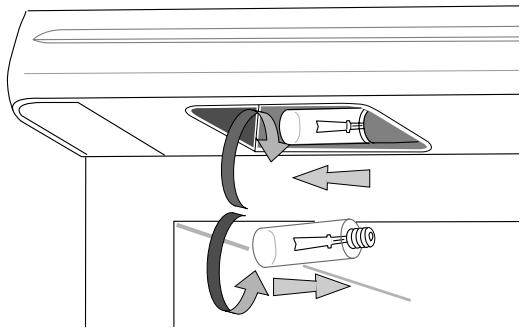

Cambio de la bombilla

- Desenchufe el aparato.

- Desenrosque la bombilla y sustituye la bombilla por otra del mismo modelo (E14 - 15 W máx.).

Algunos incidentes podrían surgir en el transcurso de la utilización del aparato. Antes de llamar al servicio post-venta, compruebe con la ayuda del manual si podría remediarlo usted mismo: INCIDENTE Ruidos inusuales

- Compruebe el ajuste de las patas del aparato y su estabilidad. - Compruebe que no esté en contacto con una pared. - Compruebe que todas las piezas amovibles (cajones, estantes, etc.) estén bien colocadas. - Compruebe que las botellas colocadas en el aparato estén bien calzadas.

El armario bodega no está a la temperatura correcta

- Compruebe si el termostato está regulado correctamente como se indica en el capítulo "Ajuste de la temperatura del armario bodega".

- Si necesita meter una gran cantidad de botellas en el armario bodega, espere a que la temperatura del aparato se estabilice antes de reajustar el termostato. - Procure no abrir demasiado a menudo la puerta del aparato o no dejarla abierta.

La luz del armario bodega está apagada

- Compruebe que el aparato está bien conectado.

- Compruebe que el disyuntor de su domicilio no está cortado, que el fusible no ha saltado o no se ha soltado. - Verifique que la bombilla no está fundida. Consulte el capítulo "Cambio de la bombilla". -Cuando la puerta permanece anormalmente abierta (algunos minutos), existe un protector eléctrico que apaga la luz de su aparato. El dispositivo para el funcionamiento normal de la iluminación se repone en servicio unos minutos después del cierre de la puerta.

El aparato no funciona

- Compruebe que el aparato está bien conectado.

- Compruebe que el disyuntor de su domicilio no está cortado, que el fusible no ha saltado o no se ha soltado.

Ha perdido la llave de la cerradura

- Es posible conseguir un juego en su distribuidor o en el servicio post-venta.

Contacto con servicio post-venta

Indicador luminoso naranja encendido

- Indicador luminoso verde a la izquierda parpadeando

- Indicador luminoso verde a la derecha parpadeando

- El ajuste de la temperatura del armario bodega falla. Al funcionar el aparato en modo seguridad, le garantizará el mantenimiento de la temperatura.

- El ajuste ha detectado una anomalía en una de las sondas de temperatura. Al funcionar el aparato en modo seguridad, le garantizará el mantenimiento de la temperatura.

- 3 indicadores luminosos verdes parpadeando

- Espere que la temperatura se estabilice.

- Indicador luminoso amarillo encendido y 1 indicador luminoso verde encendido

- Añada agua al cajón.

Indicadores luminosos verde, naranja y amarillo apagados

- Compruebe la alimentación del aparato.

Ruidos de funcionamiento normales

CAUSA Vienen del motor. Estos zumbidos podrían ser levemente más fuertes cuando el motor arranca.

Gorgoteos o zumbidos ligeros

Vienen de la circulación del líquido refrigerante en las tuberías del armario bodega.

Siempre se perciben cuando el termostato arranca o corta el motor.

Ligero ruido de fondo

El aparato está equipado con un ventilador, el aire que circula en su interior produce un ligero ruido de fondo.

Si el aparato adquirido necesitara alguna vez una intervención, ésta deberá ser efectuada por un profesional cualificado representante de la marca. Cuando le llame, mencione la referencia completa de su aparato (modelo, tipo, número de serie). Dicha información aparece indicada en la placa descriptiva situada en el interior del armario bodega, en la parte baja del panel izquierdo. Cuando necesite una intervención de mantenimiento, solicite el uso exclusivo de PIEZAS DE RECAMBIO ORIGINALES.

Indicador cor de laranja aceso

-único que se encontra aceso

- 3 indicadores verdes intermitentes

- indicador amarelo aceso e 1 indicador verde aceso
