MANUAL DE USUARIO HRS100400E PANASONIC

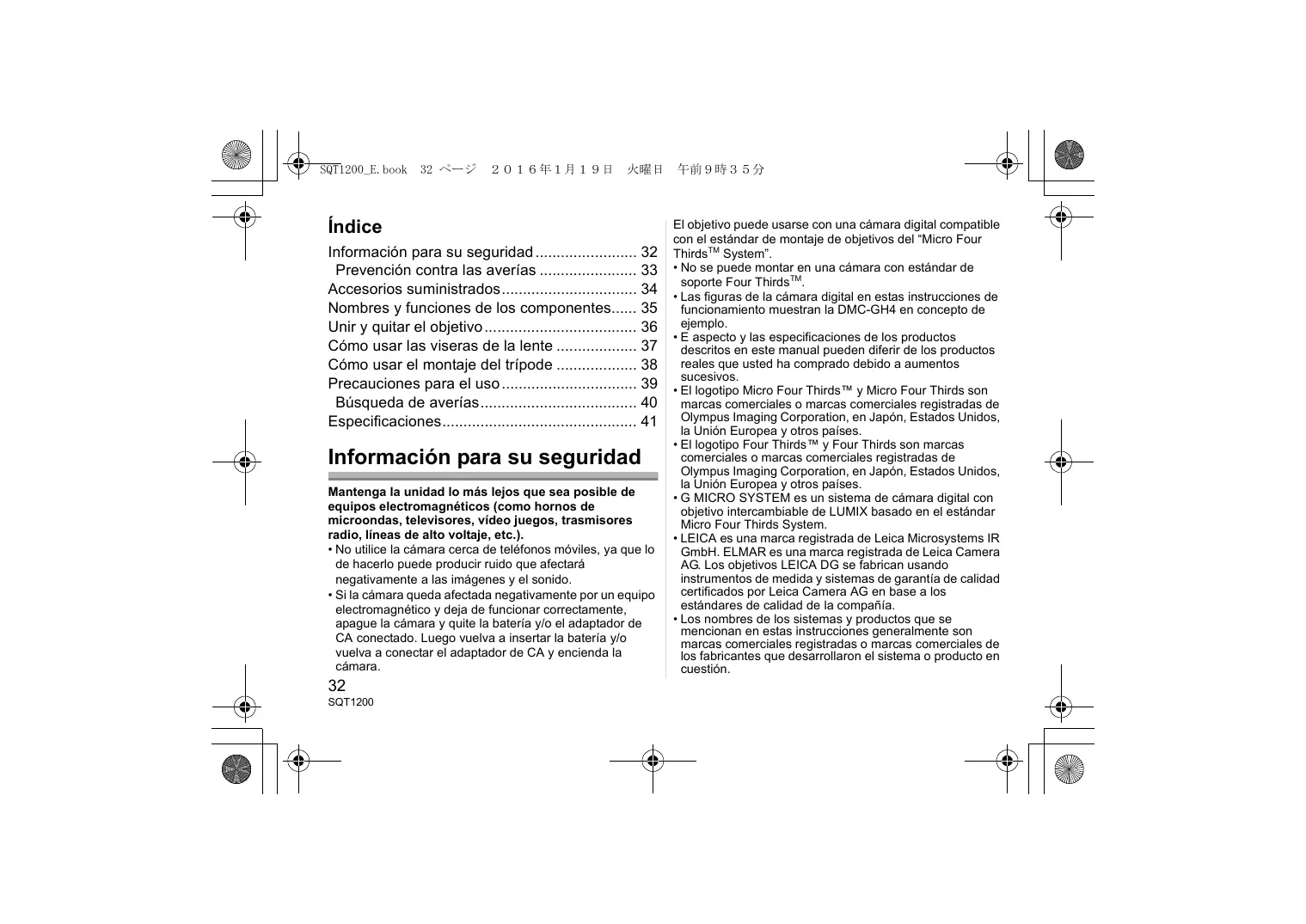

Índice Información para su seguridad 32 Prevención contra las averías 33 Accesorios suministrados 34 Nombres y funciones de los componentes 35 Unir y quitar el objetivo 36 Cómo usar las viseras de la lente 37 Cómo usar el montaje del trípode 38 Precauciones para el uso 39 Búsqueda de averías 40 Especificaciones 41

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.). • No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido. • Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del “Micro Four

ThirdsTM System”. • No se puede montar en una cámara con estándar de soporte Four ThirdsTM. • Las figuras de la cámara digital en estas instrucciones de funcionamiento muestran la DMC-GH4 en concepto de ejemplo. • E aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a aumentos sucesivos. • El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países. • El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países. • G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System. • LEICA es una marca registrada de Leica Microsystems IR GmbH. ELMAR es una marca registrada de Leica Camera AG. Los objetivos LEICA DG se fabrican usando instrumentos de medida y sistemas de garantía de calidad certificados por Leica Camera AG en base a los estándares de calidad de la compañía. • Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

-Si ve este símboloEliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado. Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

∫ Atención del objetivo

• Esta lente tiene una construcción con resistencia al polvo y las salpicaduras. Al usarla, tenga cuidado con lo siguiente.

Si la lente no está funcionando correctamente, consulte a su distribuidor o a su centro de servicio más cercano.

– Coloque la lente en una cámara digital con resistencia al polvo y las salpicaduras.

– Al retirar la lente de la cámara digital, tenga cuidado y asegúrese de que la arena, polvo, salpicaduras de agua, etc. no entren en la lente o los terminales. – Al usar la visera de la lente deslizante integrada, asegúrese de que partículas como las de arena y polvo no se peguen al cilindro del la lente, por donde la visera de la lente deslizante integrada se desliza. – Esta lente no es impermeable y no se puede usar para grabar abajo del agua. Para la resistencia a salpicaduras, la lente está construida para resistir la entrada de agua. Si las salpicaduras de agua, etc. no se adhieren a la lente, límpiela después de usarla con un paño suave y seco. • Para mejorar la función de resistencia al polvo y la salpicadura de esta lente, se usa una goma de montaje de la lente en la parte de montaje. Luego de cambiar la lente varias veces, puede encontrar que la goma de montaje de la lente haya marcado la parte de montaje del cuerpo de la cámara digital, lo que no afecta su rendimiento. Para obtener información sobre cómo cambiar la goma de montaje de la lente, comuníquese con el centro de servicio más cercano. • No ejerce demasiada presión en el objetivo. • Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes.

• No meta el soporte del objetivo mirando hacia abajo. No deje que se ensucien los punto de contacto 1.

• Una vez de que la cámara se haya aclimatado a la temperatura ambiente en empañamiento desaparece naturalmente.

Accesorios suministrados

Números de productos correctos a partir de enero de 2016. Pueden estar sujetos a cambio.

∫ Acerca de la condensación (Empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación:

– Cuando lleva la cámara en casa desde el aire libre durante un tiempo frío – Cuando lleva la cámara dentro de un coche con aire acondicionado – Cuando sopla en el objetivo aire frío desde un acondicionador de aire – En lugares húmedos

Visera del objetivo Tapa del objetivo Tapa trasera del objetivo Montaje del trípode externo

• La tapa trasera del objetivo y la tapa del objetivo intercambiable al momento de la compra.

Nombres y funciones de los componentes

Bloquea el anillo del zoom. [UNLOCK]: Desbloquea el anillo del zoom. • No gire el anillo del zoom cuando el anillo de bloqueo del zoom está en [LOCK].

Gire el anillo del zoom cuando quiere tomar imágenes grandes (teleobjetivo) o anchas (granangular).

Montaje del trípode (P38)

Perilla de bloqueo de la orientación (P38) Interruptor O.I.S.

Cuando a la cámara está unido el objetivo, está ajustada la función estabilizadora para ver si el interruptor O.I.S. está ajustado en [ON].

• Le recomendamos que ajuste el interruptor O.I.S. a [OFF] cuando usa un trípode.

3 4 5 6 7 8 9 10 Superficie del objetivo Visera de la lente deslizante integrada (P37) Anillo del enfoque

Gire para enfocar cuando tome fotografías con el enfoque manual (MF).

Anillo de bloqueo del zoom

Al transportar la lente, gire este anillo para bloquear el anillo del zoom y así prevenir que la lente se extienda por su propio peso.

Esto le permite cambiar entre el enfoque automático (AF) y el enfoque manual (MF).

• Cuando el interruptor [AF/MF] del objetivo o de la configuración de la cámara se establece a [MF], se habilita el enfoque manual (MF).

10 Interruptor selector del rango de distancia de enfoque

[FULL]: Puede enfocar entre los rangos de 1,3 m (4.27 pies) a ¶. [5m-¶]: Puede enfocar entre los rangos de 5,0 m (16.4 pies) a ¶. Con el enfoque automático, la velocidad de enfoque aumentará.

11 Marca para ajustar el objetivo

12 Goma de montaje de la lente 13 Punto de contacto

• Si hace zoom después de hacer enfoque, pueden ocurrir errores de enfoque. Luego de hacer zoom, realice de nuevo el enfoque. • En situaciones muy tranquilas es posible que se grabe el sonido de funcionamiento del enfoque automático durante la grabación de una película. Esto no significa un mal funcionamiento. En tales situaciones, si cambia a enfoque manual mejorará la situación. • Si establece O.I.S. a [ON] cuando graba una película, es posible que se grabe el ruido de funcionamiento. Si le molesta, le recomendamos que establezca el interruptor O.I.S. a [OFF] e instale la cámara en un trípode.

Unir y quitar el objetivo

Para obtener información sobre cómo colocar y retirar la lente, consulte las instrucciones de funcionamiento de su cámara digital. • Antes de colocar o quitar la lente, compruebe que la cámara digital está apagada. • Antes de colocar la lente en la cámara digital, quite la tapa trasera de la lente. (1, 2)

• Después de quitar la lente de la cámara digital, asegúrese de poner la tapa de la lente/la tapa trasera de la lente.

• Se podrían generar viñetas si se usan 2 o más filtros a la vez.

• Se puede colocar la tapa de la lente o la visera de la lente suministrada con el filtro ya puesto. • Después de quitar la lente de la cámara digital, asegúrese de poner la tapa de la lente/la tapa trasera de la lente.

Cómo usar las viseras de la lente

∫ Unión de la visera del objetivo

(Accesorio suministrado)

La lente viene con una visera deslizante integrada y una visera de la lente suministrada. Con esta última, puede bloquear la luz extra aún más eficazmente.

• La visera de la lente deslizante integrada y la visera de la lente suministrada se pueden usar juntas al mismo tiempo. • Para usar la visera de la lente deslizante integrada, deslícela en la dirección de la flecha. Recomendamos bloquear el anillo del zoom con el anillo de bloqueo del zoom antes de realizar operaciones.

1 Gire el tornillo de la visera de la lente en la dirección de la flecha para aflojarla (1).

2 Inserte la tapa del objetivo hasta que pare(2). 3 Gire el tornillo de la tapa del objetivo en la dirección de la flecha para asegurar la tapa del objetivo correctamente(3).

• Cuando utilice la lente con la visera de la lente suministrada, compruebe si el tornillo de la visera de la lente se ha aflojado. • Si utiliza una visera de la lente y el flash a la vez, la visera de la lente bloqueará la luz del flash provocando que la parte inferior de la pantalla se oscurezca (viñetas) y sea imposible ajustar la cantidad de luz. Recomendamos que no utilice viseras de la lente y el flash al mismo tiempo. • Cuando transporte la cámara, puede colocar temporalmente la visera de la lente suministrada en la dirección inversa.

• No transporte la lente sujetando

únicamente la visera de la lente deslizante integrada o la visera de la lente suministrada.

Cómo usar el montaje del trípode

Fije un trípode al montaje del trípode de la lente y no al de la cámara digital. Si la lente o la cámara digital no permiten que se fije el trípode, fije el montaje del trípode externo suministrado a la lente. • Por ejemplo, cuando se está usando una empuñadura con batería (DMW-BGGH3) esta entrará en contacto con la cabeza del trípode, haciendo que no sea posible fijar el trípode. En este caso, fije el montaje del trípode externo suministrado a la lente. • Una unidad interface (DMW-YAGH/AG-YAGH) tampoco permitirá que se fije un trípode incluso aunque utilice el montaje del trípode externo. En este caso, fije su trípode al orificio del trípode adecuado en la unidad interface.

∫ Cómo fijar el montaje del trípode externo

1 Inserte el tornillo de fijación del montaje del

trípode externo (1) en el montaje del trípode de la lente.

2 Gire el tornillo de fijación del montaje del

trípode externo en la dirección de las flechas para fijarlo firmemente.

• Después de cambiar la orientación, apriete la perilla de bloqueo de la orientación con firmeza y compruebe que no está floja.

Precauciones para el uso

• Antes del uso, compruebe que el tornillo de fijación del montaje del trípode externo no está flojo.

∫ Cómo cambiar la orientación vertical/ horizontal

Puede aflojar la perilla de bloqueo de la orientación (1) para girar la lente junto con la cámara digital (2).

De este modo, puede cambiar rápidamente entre una orientación vertical y horizontal mientras usa el trípode.

Tenga cuidado de no hacer caer el objetivo ni le choque contra. Asimismo tenga cuidado de no presionarlo demasiado.

• Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Éste podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse. • Cuando lleve la cámara digital con el objetivo montado, sostenga la cámara digital y la lente a la vez. Cuando usa pesticidas y otras substancias volátiles alrededor de la cámara tenga cuidado de que no entre en el objetivo. • Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz. No apunte con el objetivo al sol u otras fuentes de luz intensa. • Esto podría hacer que el objetivo recogiera demasiada luz, lo que podría provocar un incendio y una avería.

• De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares ya que lo de hacerlo podría perjudicarla o producir un funcionamiento defectuoso.

– Bajo la luz directa del sol o bien a lo largo de la costa durante el verano – En lugares donde haya altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad – En lugares donde haya altas concentraciones de arena, polvo o suciedad – Donde haya llamas – Cerca de calefactores, acondicionadores de aire o humedecedores – Donde el agua puede hacer mojar la unidad – Donde haya vibraciones – Dentro de un vehículo • Se refiera también a las instrucciones de funcionamiento de la cámara digital. • Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardar con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla. • No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo. • No toque los contactos eléctricos de la unidad. Lo de hacerlo puede causar avería en la unidad. • No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz. • Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco. • Use un paño seco para quitar la suciedad y el polvo de la goma de montaje de la lente, del anillo del zoom, del anillo de bloqueo del zoom, del anillo de enfoque o de la visera de la lente deslizante integrada. • No use detergentes para cocina o un paño tratado químicamente.

Cuando enciendo o apago la cámara o cuando muevo el objetivo, escucho un ruido, por ejemplo, un sonido vibratorio. • Éste es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Las especificaciones están sujetas a cambio sin previo aviso. ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL “LEICA DG VARIO-ELMAR 100-400 mm/F4.0-6.3 ASPH./POWER O.I.S.” Longitud focal Tipo de abertura Apertura máxima Valor de abertura mínimo Estructura del objetivo En la distancia del enfoque

(Igual a una cámara de película de 35 mm: de 200 mm a 800 mm) 9 aspas de diafragma/Diafragma de apertura circular F4.0 (Granangular) a F6.3 (Teleobjetivo) F22 20 elementos en 13 grupos (1 lente asférica ED, 2 lentes ED, 1 lente UED) [FULL]: 1,3 m (4,27 pies) a ¶ / [5 m-¶]: 5,0 m (16,4 pies) a ¶

(desde la línea de referencia de la distancia del enfoque)

Máxima ampliación de la imagen

Estabilizador óptico de la imagen Interruptor O.I.S. Interruptor [AF/MF] Soporte Ángulo visual Diámetro del filtro Diámetro máx. Longitud total Peso Resistencia al polvo y a las salpicaduras

0,25k (Igual a una cámara de película de 35 mm: 0,5k)

Disponible Disponible (ENCENDER/APAGAR) Disponible (Cambie AF/MF) “Micro Four Thirds Mount” 12x (Granangular) a 3,1x (Teleobjetivo) 72 mm Aprox. 83,0 mm (3,3 pulgadas) Aprox. 171,5 mm (6,8 pulgadas) (desde la punta del objetivo hasta la base lateral de la montura del objetivo) Aprox. 985 g (2,17 lb) (excluyendo el montaje del trípode externo) Sí
