BEDIENUNGSANLEITUNG HRS100400E PANASONIC

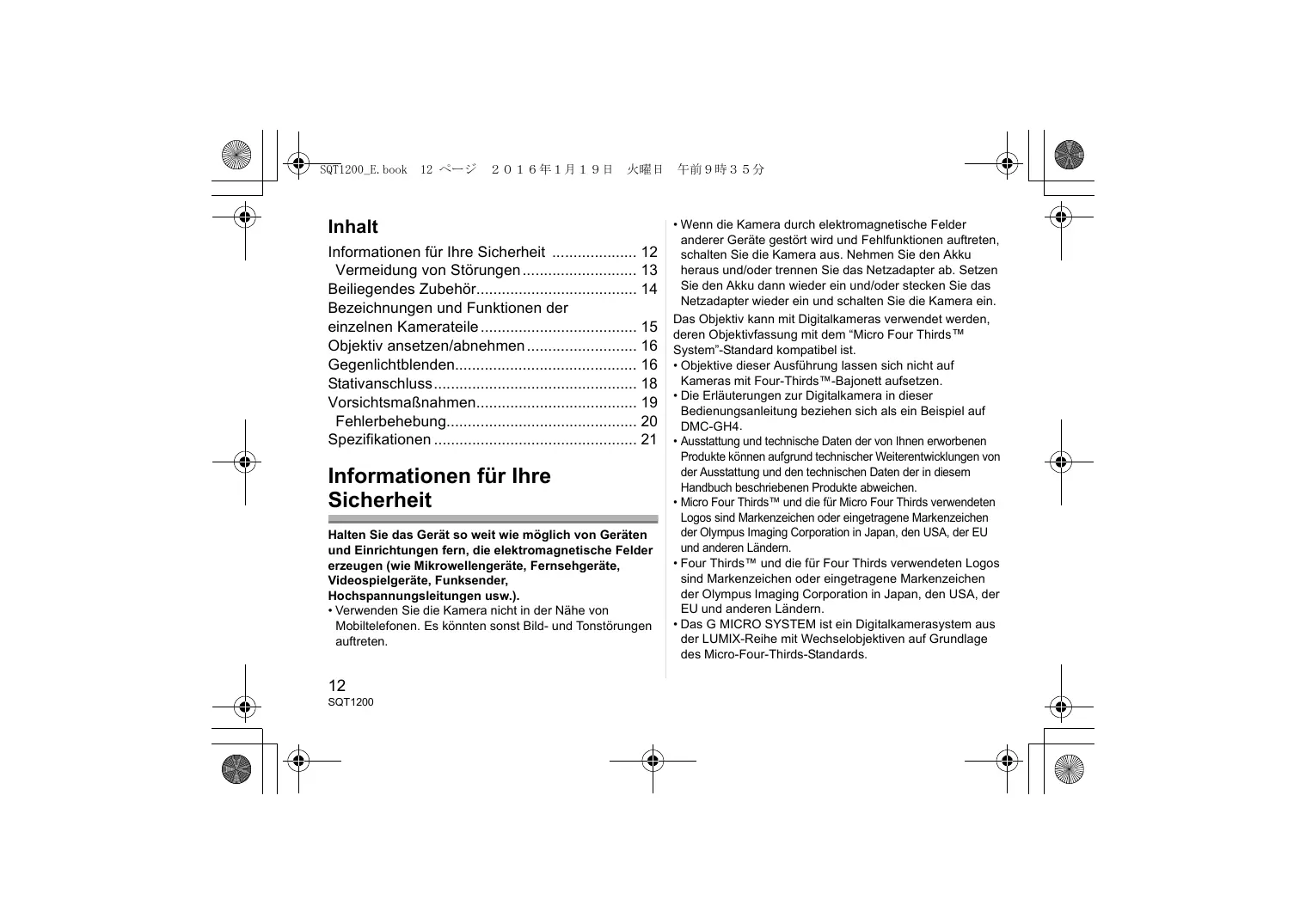

Inhalt Informationen für Ihre Sicherheit 12 Vermeidung von Störungen 13 Beiliegendes Zubehör 14 Bezeichnungen und Funktionen der einzelnen Kamerateile 15 Objektiv ansetzen/abnehmen 16 Gegenlichtblenden 16 Stativanschluss 18 Vorsichtsmaßnahmen 19 Fehlerbehebung 20 Spezifikationen 21

Informationen für Ihre Sicherheit Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.). • Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.

• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein. Das Objektiv kann mit Digitalkameras verwendet werden, deren Objektivfassung mit dem “Micro Four Thirds™ System”-Standard kompatibel ist. • Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen. • Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-GH4. • Ausstattung und technische Daten der von Ihnen erworbenen Produkte können aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in diesem Handbuch beschriebenen Produkte abweichen. • Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern. • Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern. • Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.

• LEICA ist ein eingetragenes Markenzeichen der Leica Microsystems IR GmbH. ELMAR ist ein eingetragenes Markenzeichen der Leica Camera AG. Die Herstellung der LEICA DG-Objektive erfolgt unter Verwendung von Messinstrumenten und Qualitätssicherungssystemen, die von der Leica Camera AG auf Grundlage der Qualitätsstandards des Unternehmens zertifiziert wurden. • Andere Namen von Systemen oder Produkten welche in dieser Bedienungsanleitung genannt werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme. -Bedeutung des nachstehend abgebildeten SymbolsEntsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Vermeidung von Störungen

• Dieses Objektiv verfügt über eine staub- und spritzwasserdichte Konstruktion. Bitte achten Sie bei der Verwendung des Objektivs auf folgende Punkte. Wenn das Objektiv nicht richtig funktioniert, wenden Sie sich an Ihren Händler oder Ihr nächstgelegenes ServiceCenter. – Bitte bringen Sie das Objektiv an einer staub- und spritzwasserdichten Digital-Kamera an. – Achten Sie beim Abnehmen des Objektivs von der Digital-Kamera darauf, dass kein Sand, Staub, keine Spritzer oder Wasser, etc. in das Objektiv oder die Anschlüsse gelangen. – Bei Verwendung der integrierten Gegenlichtblende müssen Sie darauf achten, dass der Objektivtubus dort, wo die Gegenlichtblende geschoben wird, nicht durch Partikel, wie Sand oder Staub, verunreinigt ist. – Dieses Objektiv ist nicht wasserdicht und kann nicht für Aufnahmen unter Wasser verwendet werden. Zum Spritzwasserschutz ist das Objektiv so konstruiert, dass es dem Eindringen von Wasser standhält. Wenn sich Wasserspritzer, etc. am Objektiv festsetzen, trocknen Sie das Objektiv nach der Verwendung mit einem weichen, trockenen Tuch ab. • Zur Verbesserung des Staub- und Spritzschutzes des Objektivs wird ein Objektivfassungsgummi an der Anschlussposition verwendet. Nachdem das Objektiv einige Male gewechselt wurde, kann ein Abdruck des Objektivfassungsgummis am Anschlussbereich der Digitalkamera zu sehen sein. Dies beeinträchtigt nicht die Leistung. Kontaktieren Sie für Informationen zum Wechseln des Objektivfassungsgummis Ihr nächstgelegenes Service-Center.

• Üben Sie keinen zu starken Druck auf das Objektiv aus. • Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab. • Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung 1 nicht verschmutzen.

ausgeschaltet. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

Beiliegendes Zubehör Die Produktnummern beziehen sich auf den Stand von Januar 2016. Änderungen sind vorbehalten.

∫ Hinweise zu Kondensation (Beschlagen des

• Kondensation entsteht, wenn sich Umgebungstemperatur oder Luftfeuchte wie unten beschrieben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten: – Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht – Die Kamera wird in ein klimatisiertes Auto gebracht – Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv – Die Kamera wird bei hoher Luftfeuchte verwendet • Wenn sich Kondensation bildet, schalten Sie die Kamera aus und lassen Sie sie für etwa zwei Stunden

Objektivbeutel Gegenlichtblende Objektivdeckel Hinterer Objektivdeckel Externer Stativanschluss

• Beim Kauf sind der hintere Objektivdeckel und der Objektivdeckel auf das Wechselobjektiv aufgesetzt.

Bezeichnungen und Funktionen der einzelnen Kamerateile 11

[LOCK]: Arretiert den Zoomring. [UNLOCK]: Gibt den Zoomring wieder frei. • Drehen Sie nicht am Zoomring, wenn der ZoomFeststellring in die Position [LOCK] gedreht wurde.

Drehen Sie am Zoomring, wenn Sie Aufnahmen mit Tele oder Aufnahmen mit Weitwinkel machen möchten.

Stativbefestigung (P18) Ausrichtungs-Feststellknopf (P18) O.I.S.-Schalter

Wenn der O.I.S. Schalter bei aufgesetztem Objektiv auf [ON] gestellt ist, wird die Bildstabilisatorfunktion aktiviert. • Es empfiehlt sich, den O.I.S.-Schalter auf [OFF] zu stellen, wenn Sie ein Stativ verwenden.

1 2 3 4 5 6 7 8 9 10 Linsenfläche Integrierte Gegenlichtblende (P16) Schärfenring

Drehen Sie auf Fokus, wenn Sie Bilder mit dem manuellen Fokus (MF) aufnehmen.

Wenn Sie dieses Objektiv transportieren, drehen Sie diesen Ring, um den Zoomring zu arretieren, damit das Objektiv nicht durch sein eigenes Gewicht herausgezogen wird.

Dies ermöglicht Ihnen, zwischen Auto Fokus (AF) und manuellem Fokus (MF) umzuschalten. • Wenn der [AF/MF] Schalter des Objektives oder die Kameraeinstellung auf [MF] eingestellt ist, ist der manuelle Fokus (MF) aktiviert.

10 Bereichswahlschalter für den Fokusabstand [FULL]: Scharfstellung im Bereich von 1,3 m bis ¶. [5m-¶]: Scharfstellung im Bereich von 5,0 m bis ¶. In dieser Einstellung ist die Scharfstellung im Autofokus schneller. 11 Markierung zum Ansetzen des Objektivs 12 Objektivfassungsgummi 13 Kontaktpunkt

Hinweis • Wenn Sie nach dem Fokussieren den Zoom verwenden, kann es zu Fokussierungsproblemen kommen. Bitte stellen Sie nach dem Zoomvorgang erneut scharf. • In sehr stillen Situationen können die Auto-FokusBetriebsgeräusche während der Videoaufnahme aufgezeichnet werden. Dabei handelt es sich nicht um eine Fehlfunktion. Solche Situationen lassen sich durch das Wechseln zum Manuellen Fokus verbessern. • Wenn Sie während der Aufnahme eines Videos den O.I.S. auf [ON] stellen, können Betriebsgeräusche aufgezeichnet werden. Wenn diese stören, empfehlen wir, den O.I.S. Schalter auf [OFF] zu stellen und die Kamera auf ein Stativ zu montieren.

Objektiv ansetzen/abnehmen Informationen zum Aufsetzen und Abnehmen des Objektivs finden Sie in der Bedienungsanleitung Ihrer Digital-Kamera. • Vergewissern Sie sich, bevor Sie das Objektiv aufsetzen oder abnehmen, dass die Digital-Kamera ausgeschaltet ist. • Nehmen Sie den hinteren Objektivdeckel ab, bevor Sie das Objektiv auf die Digital-Kamera aufsetzen. (1, 2)

• Nachdem Sie das Objektiv von der Digital-Kamera abgenommen haben, vergessen Sie nicht, den vorderen und hinteren Objektivdeckel aufzusetzen.

• Ein Vignettierungseffekt kann auftreten, wenn 2 oder mehr Filter gleichzeitig verwendet werden. • Es ist möglich, den Objektivdeckel und die mitgelieferte Gegenlichtblende bei bereits aufgesetzten Filtern zu verwenden. • Auf dieses Objektiv lassen sich weder Vorsatzlinsen noch Adapter aufsetzen. Die Verwendung von Filtern ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektivs führen.

Gegenlichtblenden Zum Umfang des Objektivs gehören eine integrierte Gegenlichtblende und eine mitgelieferte Gegenlichtblende. Mit der zuletzt genannten werden Streulicht und Blendeffekte noch wirksamer vermindert. • Die integrierte Gegenlichtblende und die mitgelieferte Gegenlichtblende können gleichzeitig verwendet werden. • Um die integrierte Gegenlichtblende zu verwenden, schieben Sie sie in Pfeilrichtung. Wir empfehlen Ihnen, den Zoomring mit dem Zoom-Feststellring zu arretieren, bevor Sie Operationen ausführen.

∫ Gegenlichtblende aufsetzen (Mitgeliefertes Zubehör) 1 Drehen Sie den Schraubverschluss der Gegenlichtblende in Pfeilrichtung, um sie zu lösen (1). 2 Führen Sie die Gegenlichtblende bis zum Anschlag ein (2). 3 Drehen Sie die GegenlichtblendenSchraube in Pfeilrichtung, um das Objektiv gut festzuziehen (3).

Hinweis • Wenn Sie das Objektiv mit der mitgelieferten Gegenlichtblende verwenden, prüfen Sie, ob sich der Schraubverschluss der Gegenlichtblende gelockert hat.

• Wenn Sie eine Gegenlichtblende und das Blitzlicht gleichzeitig verwenden, wird das Blitzlicht durch die Gegenlichtblende abgeschirmt, was dazu führt, dass sich der untere Teil des Bildschirms verdunkelt (Vignettierung) und es unmöglich ist, die Lichtmenge zu justieren. Es ist nicht empfehlenswert, Gegenlichtblenden und Blitzlicht gleichzeitig zu verwenden. • Beim Transport kann die mitgelieferte Gegenlichtblende vorübergehend in umgekehrter Richtung angebracht werden.

• Beim Transport sollten Sie das Objektiv nicht nur an der integrierten oder mitgelieferten Gegenlichtblende anfassen und halten.

Stativanschluss Befestigen Sie das Stativ nicht am Stativanschluss der DigitalKamera, sondern am Stativanschluss des Objektivs. Wenn es durch das Objektiv oder die Digital-Kamera nicht möglich ist, das Stativ zu befestigen, bringen Sie den mitgelieferten externen Stativanschluss am Objektiv an. • Wenn Sie z. B. einen Batteriegriff (DMW-BGGH3), kommt dieser in Kontakt mit dem Stativkopf und verhindert, dass das Stativ befestigt werden kann. Bringen Sie in diesem Fall den mitgelieferten externen Stativanschluss am Objektiv an. • Auch ein Video-Interface (DMW-YAGH/AG-YAGH) verhindert, dass ein Stativ angebracht werden kann, selbst wenn Sie den externen Stativanschluss verwenden. In diesem Fall befestigen Sie das Stativ über die Anschlussbohrung im Interface.

∫ Externen Stativanschluss (mitgeliefert) anbringen

1 Setzen Sie die Befestigungsschraube des externen Stativanschlusses (1) in den Stativanschluss des Objektivs ein.

2 Drehen Sie die Befestigungsschraube des

externen Stativanschlusses in Pfeilrichtung, um sie fest zu montieren.

• Vergewissern Sie sich vor der Benutzung, dass die Befestigungsschraube des externen Stativanschlusses nicht locker ist.

∫ Vertikale/horizontale Ausrichtung ändern

Sie können den Ausrichtungs-Feststellknopf (1) lösen, um das Objektiv zusammen mit der Digital-Kamera (2) zu drehen. Auf diese Weise können Sie bei Stativverwendung schnell zwischen der vertikalen und der horizontalen Ausrichtung wechseln.

• Nach einer Änderung der Ausrichtung ziehen Sie den Ausrichtungs-Feststellknopf fest an und überprüfen Sie, dass dieser nicht locker ist.

Vorsichtsmaßnahmen Achten Sie darauf, das Objektiv nicht fallen zu lassen und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus. • Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, denn das Objektiv könnte sonst schwer beschädigt werden. Unter Umständen funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.

• Wenn Sie die Digitalkamera mit angebrachtem Objektiv tragen, halten Sie sowohl die Digitalkamera als auch das Objektiv. Wenn in der Umgebung der Kamera Pestizide oder andere flüchtige Substanzen verwendet werden, müssen Sie dafür sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommen. • Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen. Richten Sie das Objektiv nicht gegen die Sonne oder andere starke Lichtquellen. • Das Objektiv könnte zu viel Licht aufnehmen, was zu Bränden oder Fehlfunktionen führen kann. • Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann. – Bei direktem Sonnenlicht oder im Sommer an der Küste – An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen – An Orten mit hoher Konzentration von Sand, Staub oder Schmutz – Bei einem Brand – In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern – Wo Wasser das Gerät benässen kann – Wo Erschütterungen vorhanden sind – In einem Fahrzeug

• Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera. • Wenn für längere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (SilicaGel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz völlig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prüfen. • Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt. • Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommen. • Nehmen Sie das Gerät nicht auseinander und nehmen Sie keine Veränderungen daran vor. Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel. • Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen. • Staub und Fingerabdrücke lassen sich mit einem weichen, trockenen Tuch entfernen. • Entfernen Sie Staub oder Schmutz am Objektivfassungsgummi, Zoomring, Zoom-Feststellring, Fokusring oder an der integrierten Gegenlichtblende mit einem trockenen Staubtuch ab. • Verwenden Sie keine Küchenspülmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung Wenn ich die Kamera ein- oder ausschalte oder das Objektiv wackelt höre ich ein ratterndes Geräusch. • Dieses Geräusch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion.

Spezifikationen Die Spezifikationen können ohne Ankündigung geändert werden. WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LEICA DG VARIO-ELMAR 100-400 mm/F4.0-6.3 ASPH./POWER O.I.S.” Brennweite Blende Maximale Blendenöffnung Minimale Blende Objektivaufbau Schärfebereich

f=100 mm bis 400 mm (Kleinbild-Äquivalent: 200 mm bis 800 mm) 9 Blendenlamellen/runde Öffnungsblende F4.0 (Weitwinkel) bis F6.3 (Tele) F22 20 Elemente in 13 Gruppen (1 asphärische ED-Linse, 2 ED-Linsen, 1 UED-Linse) [FULL]: 1,3 m bis ¶ / [5 m-¶]: 5,0 m bis ¶

(von der Referenzlinie für die Brennweite)

Maximale Vergrößerung Optischer bildstabilisator O.I.S. Schalter [AF/MF] Schalter Objektivbajonett Bildwinkel Filterdurchmesser Max. Durchmesser Gesamtlänge Gewicht Staub- und spritzwasserdicht

0,25k (Kleinbild-Äquivalent: 0,5k)

Verfügbar Verfügbar (Umschalten ON/OFF) Verfügbar (AF/MF Schalten) “Micro Four Thirds Mount” 12x (Weitwinkel) bis 3,1x (Tele) 72 mm Ca. 83,0 mm Ca. 171,5 mm (vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts) Ca. 985 g (ohne externen Stativanschluss) Ja
