MANUAL DE USUARIO ER-GC71 PANASONIC

Uso del tagliacapelli

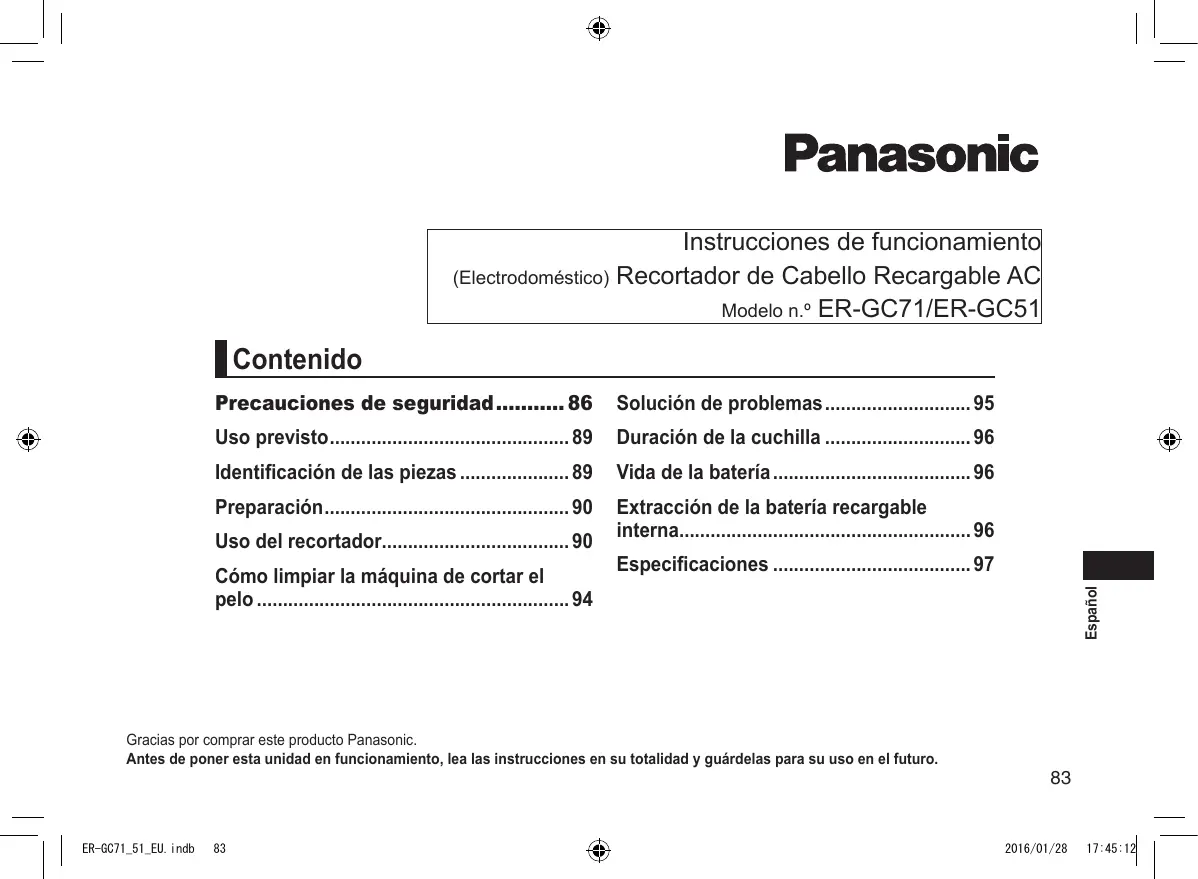

Instrucciones de funcionamiento

(Electrodoméstico) Recortador de Cabello Recargable AC Modelo n.º ER‑GC71/ER‑GC51

Precauciones de seguridad 86

Duración de la cuchilla 96

Identificación de las piezas 89

Vida de la batería 96

Extracción de la batería recargable interna 96

Cómo limpiar la máquina de cortar el pelo 94

Gracias por comprar este producto Panasonic.

Antes de poner esta unidad en funcionamiento, lea las instrucciones en su totalidad y guárdelas para su uso en el futuro.

Uso del recortador 90

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de conocimiento y experiencia sólo si se encuentran bajo supervisión o se les han dado instrucciones acerca del uso seguro de este aparato y entienden los peligros existentes. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no debe realizarse por niños sin supervisión. • El cable de alimentación no se puede sustituir. Si se daña el cable, el adaptador de CA debe desecharse. Español

• El símbolo que figura a continuación indica que el aparato puede limpiarse bajo un chorro de agua del grifo.

• No limpie el aparato con agua si el adaptador de CA está acoplado.

• No utilice otro adaptador distinto al adaptador de CA suministrado. • El siguiente símbolo indica que se necesita una unidad de alimentación para conectar el aparato eléctrico a la red de suministro. La referencia de tipo de unidad de alimentación está marcada cerca del símbolo.

Precauciones de seguridad

Para reducir el riesgo de sufrir lesiones, descargas eléctricas, o incluso el fallecimiento, y de provocar un incendio o daños en la propiedad, cumpla siempre las precauciones de seguridad que figuran a continuación.

Explicación de los símbolos

No conecte ni desconecte el adaptador a una toma de corriente si tiene las manos mojadas.

- De lo contrario, podría sufrir descargas eléctricas o lesiones.

PELIGRO Denota un peligro potencial que resultará en una lesión grave o la muerte.

ADVERTENCIA Denota un peligro potencial que podría resultar en una lesión grave o la muerte.

No sumerja el adaptador de CA en agua ni lo lave con agua.

No coloque el adaptador de CA sobre o cerca de un fregadero o una bañera llenos de agua. No utilice el aparato si el adaptador de CA está dañado o si la clavija de alimentación queda floja al conectarla en una toma de corriente. No dañe ni modifique, doble enérgicamente, tire o retuerza el cable. Además, no coloque objetos pesados sobre el mismo ni lo pellizque.

PRECAUCIÓN Denota un peligro que podría resultar en una lesión leve o daños a la propiedad.

No lo utilice de manera que supere la capacidad nominal de la toma de corriente o del cableado.

Los siguientes símbolos se usan para clasificar y describir el nivel de peligro, lesión y daño a la propiedad que pueden provocarse debido al incumplimiento de las instrucciones y al uso indebido.

Los siguientes símbolos se usan para clasificar y describir el tipo de instrucciones que deben cumplirse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que no debe realizarse.

Este símbolo se utiliza para advertir a los usuarios de un procedimiento específico de funcionamiento que debe seguirse para hacer funcionar la unidad de forma segura.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

- Superar el valor nominal al conectar demasiados enchufes a una toma de corriente puede causar un incendio debido al sobrecalentamiento.

Asegúrese siempre de que el aparato esté operando desde una fuente de energía eléctrica acorde con la tensión nominal indicada en el adaptador de CA.

Introduzca completamente el adaptador. - De lo contrario, podría provocar un incendio o sufrir una descarga eléctrica.

Desenchufe siempre el adaptador de la toma de corriente antes de limpiar el aparato.

- De lo contrario, podrida sufrir una descarga eléctrica o lesiones.

Limpie regularmente la clavija del cable de alimentación y del aparato para evitar la acumulación de polvo.

- De lo contrario, podría provocar un incendio debido a un fallo del aislamiento provocado por la humedad. Desconecte el adaptador y límpielo con un paño seco.

►►En caso de anomalía o fallo de funcionamiento

Suspenda inmediatamente el uso y retire el adaptador si hay una anomalía o un funcionamiento incorrecto.

- De lo contrario, podría provocar un incendio, sufrir una descarga eléctrica o lesiones.

<Casos de anomalía o avería>

••La unidad principal o el adaptador de CA están deformados o anormalmente calientes. ••La unidad principal o el adaptador de CA huelen a quemado. ••Se escucha un ruido extraño durante el uso o la carga procedente de la unidad principal o del adaptador de CA. - Solicite inmediatamente una revisión o reparación en un centro de servicio autorizado.

Este producto tiene una batería recargable integrada. No lo arroje al fuego o a una llama.

- De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

Nunca lo desmonte, excepto cuando se deshaga del producto.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

- De lo contrario, podría provocar un incendio, una descarga eléctrica o sufrir lesiones.

Póngase en contacto con un centro de servicio autorizado para su reparación (cambio de batería, etc.).

Guárdelo fuera del alcance de los niños o bebés. No les permita utilizarlo.

- Ponerse la cuchilla, el cepillo de limpieza y/o el recipiente del aceite en la boca puede provocar accidentes y lesiones.

Si se ingiere accidentalmente el aceite, no induzca el vómito. Beba una gran cantidad de agua y póngase en contacto con un médico.

Si el aceite entra en contacto con los ojos, enjuáguelos inmediatamente con abundante agua y póngase en contacto con un médico. - De lo contrario, podría sufrir problemas físicos.

No empuje la cuchilla contra la piel.

No utilice este producto con ningún fin distinto de recortar la barba y el pelo. No aplique las cuchillas directamente sobre las orejas o la piel áspera (como, por ejemplo, inflamaciones, heridas o manchas). - De lo contrario, puede sufrir lesiones cutáneas.

ADVERTENCIA Antes de utilizar el aparato, compruebe que las cuchillas no estén ni dañadas ni deformadas.

- De lo contrario, podría sufrir lesiones cutáneas.

►►Tenga en cuenta las siguientes precauciones

No permita que objetos metálicos o suciedad se introduzcan en la clavija del cable de alimentación o en la clavija del aparato.

- De lo contrario, podría provocar una descarga eléctrica o un incendio debido a un cortocircuito.

No permita que el aparato sufra caídas o impactos contra otros objetos.

- De lo contrario, puede provocar lesiones.

No enrolle el cable alrededor del adaptador cuando guarde el aparato.

- De lo contrario, puede causar que el alambre del cable de alimentación se rompa y provocar un incendio debido a un cortocircuito.

Desconecte el adaptador de la toma de corriente cuando no lo esté utilizando.

- De lo contrario, podría provocar descarga eléctrica o un incendio debido a una fuga eléctrica resultante de un deterioro del aislamiento.

Desconecte el adaptador o la clavija del aparato sujetándolos, evitando tirar dsel cable.

- De lo contrario, podrida sufrir una descarga eléctrica o lesiones.

Manipulación de la batería extraída para la eliminación

PELIGRO La batería recargable debe utilizarse exclusivamente con este recortador. No utilice la batería con otros productos.

No cargue la batería una vez retirada del producto. ••No la arroje al fuego ni le aplique calor. ••No suelde, desmonte ni modifique la batería. ••No permita que los terminales positivo y negativo de la batería entren en contacto entre ellos a través de objetos metálicos. ••No transporte ni almacene la batería junto con joyas metálicas como por ejemplo collares u horquillas para el pelo. ••No pele el tubo. - De lo contrario, podría provocar un sobrecalentamiento, un incendio o una explosión.

ADVERTENCIA Tras retirar la batería recargable, manténgala fuera del alcance de los bebés y los niños.

- La batería produciría lesiones corporales si se ingiriera accidentalmente. Si esto sucediera, consulte con un médico inmediatamente.

Si el líquido de la batería se filtra hacia fuera, siga los procedimientos que se indican a continuación. No toque la batería con las manos desnudas.

- El líquido de la batería puede producir ceguera si entra en contacto con los ojos.

No se frote los ojos. Lávelos inmediatamente con agua limpia y consulte con un médico. - El líquido de la batería puede producir inflamación o heridas si entra en contacto con la piel o la ropa. Lave inmediatamente con agua limpia y consulte con un médico.

• Antes de utilizar un accesorio, compruebe que lo ha instalado correctamente. De lo contrario, podría recortar el pelo demasiado corto. • El aparato no se debe utilizar en animales. • Antes y después de cada uso, aplique aceite en todas las partes marcadas con flechas. (Consulte la página 95.) No aplicar aceite puede causar los siguientes problemas. - El cortador de pelo ha perdido eficacia de corte. - Tiempo de funcionamiento más breve. - Un ruido de funcionamiento más elevado. • No utilice disolvente, benceno, alcohol ni otros productos químicos. De lo contrario puede provocar un fallo, agrietamiento o decoloración del cuerpo principal. Limpie el cuerpo principal solo con un paño suave ligeramente humedecido con agua del grifo o agua del grifo con jabón. • Tras el uso, guarde la máquina de cortar el pelo en un lugar con poca humedad. De lo contrario, la condensación o la corrosión pueden provocar un fallo en el funcionamiento.

Identificación de las piezas

1 Marca indicativa de longitud de corte 2 Dial (Control de ajuste de altura) 3 Interruptor de encendido [ / ] 4 Lámpara indicadora de carga ( ) 5 Receptáculo de clavija 6 Entrada de agua B Cuchilla 7 Palanca de limpieza 8 Cuchilla de movimiento 9 Cuchilla estacionaria : Gancho de montaje C Peine [ ] (de 1 mm a 10 mm)

(de 11 mm a 20 mm) E Adaptador de CA (RE9‑49) (RE9‑52 para el Reino Unido) (La forma del adaptador de CA difiere dependiendo del área.) ; Adaptador < Clavija del cable de alimentación = Cable > Clavija del aparato Accesorios F Cepillo de limpieza G Aceite H Estuche ER‑GC71

• Una carga completa suministra suficiente potencia para aproximadamente 40 minutos de uso.

El tiempo de funcionamiento puede variar en función de la frecuencia de uso, el método de funcionamiento y la temperatura ambiente. • Puede cargar la batería antes de que esté completamente descargada. Sin embargo, se recomienda cargar cuando la pila esté completamente descargada. La duración de la batería depende mucho de factores tales como la forma de uso y el almacenamiento.

Carga del recortador • Asegúrese de que el recortador esté apagado.

Conecte la clavija del aparato en el receptáculo de clavija.

Conecte el adaptador en la toma de corriente.

•• La carga se completa tras 8 horas aproximadamente. •• Compruebe que la lámpara indicadora de carga ( ) se ilumine.

Desconecte el adaptador una vez que se haya completado la carga.

(por seguridad y para reducir el uso de energía)

La lámpara indicadora de carga ( ) continúa iluminada después de que se complete la carga. No hay indicación que muestre que la “carga se ha completado”.

• Si hay un ruido de interferencias en radios u otros aparatos mientras se carga, cargue el recortador utilizando una toma de corriente diferente. • Cuando el aparato no se utilice durante 6 meses o un periodo de tiempo superior, la batería se debilitará (fugas de líquido de la batería, etc.). Cargue la batería por completo una vez cada 6 meses. • Cuando cargue la máquina de cortar el pelo por primera vez o cuando no la haya utilizado durante más de 6 meses, el tiempo de carga puede variar o el piloto indicador del cuerpo principal podría no iluminarse durante unos minutos. En tales casos, cárguelo durante más de 16 horas. • La temperatura ambiente recomendada para la carga es de 0 °C – 35 °C. El rendimiento de la batería puede disminuir fuera de la temperatura recomendada.

• Asegúrese de que el recortador esté apagado.

• Aplique el aceite en el recortador antes y después de cada uso. (Consulte la página 95.) • El aparato no puede utilizarse cuando la temperatura ambiente sea de aproximadamente 0 °C o inferior.

Coloque el peine deseado y ajuste la longitud de corte. (Consulte la página 91.)

•• También se puede utilizar sin el peine. (Longitud de corte: aprox. 0,5 mm)

Deslice el interruptor de encendido en el cuerpo principal hasta la posición “ ” para encender el aparato.

(Consulte la página 92.)

(Consulte la página 93.)

Funcionamiento con CA Si conecta el adaptador de CA en el recortador del mismo modo que para cargar, y enciende la alimentación, puede utilizarlo.

Extracción y colocación de los accesorios de peine

Colocación del peine Coloque el peine en el cuerpo principal hasta que se oiga un clic. • Si el peine no se acopla de forma correcta, puede desplazarse y acabar cortando demasiado durante el uso.

Sujete firmemente el cuerpo principal y retire el peine del mismo.

Cómo ajustar la longitud de corte

• Asegúrese de que el recortador esté apagado.

Gire el dial y ajuste la marca indicativa de longitud de corte (a) en la posición deseada.

Longitud de corte (estimación): de 1 mm a 10 mm Indicador

Longitud de corte (mm)

Longitud de corte (mm)

►► Peine [ ] ER‑GC71

Longitud de corte (estimación): de 11 mm a 20 mm Indicador

Longitud de corte (mm)

11 11,5 12 12,5 13 13,5 14 14,5 15 15,5

Longitud de corte (mm)

16 16,5 17 17,5 18 18,5 19 19,5 20

• La longitud real del pelo será un poco superior a la altura que defina. • Nivel de 10,5 mm no disponible. • También se puede utilizar sin el peine. (Longitud de corte: aprox. 0,5 mm)

• Si el nivel de carga de la batería es demasiado bajo, las cuchillas pueden moverse lentamente o detenerse, incluso cuando la fuente de alimentación de CA esté enchufada. En este caso, cargue la batería durante un mínimo de 3 minutos.

• La batería se descargará, incluso con la fuente de alimentación de CA.

• No utilizar con el pelo mojado. El pelo mojado puede pegarse a la piel o amontonarse, dificultando el corte. • Para mantener la precisión, retire los recortes de pelo después de cada uso. • Antes de realizar el corte, péinese el pelo.

Ajuste de la longitud alrededor de las orejas y en los lados

Sujete la máquina de cortar el pelo con el interruptor de encendido mirando hacia fuera y corte alrededor de las orejas y los lados, levantando gradualmente la punta del peine de la línea del pelo. • Mantenga la oreja doblada hacia abajo con una mano mientras con la otra corta el pelo.

Cómo alinear la longitud en la línea de la nuca y en la parte posterior de la cabeza

Sujete la máquina de cortar el pelo con el interruptor de encendido mirando hacia fuera y corte desde la línea de la nuca hacia la parte posterior de la cabeza, levantando gradualmente la punta del peine de la línea del pelo. Cómo dar forma a las patillas Sin el peine

Sujete la máquina de cortar el pelo con el interruptor de encendido situado en la parte inferior, coloque la cuchilla en un ángulo de 90° contra las patillas y desplace la máquina de cortar el pelo de arriba a abajo, siguiendo la piel, para recortar las patillas.

Cortar el vello alrededor de la línea de la nuca

• No lo utilice cuando aplique espuma de afeitar o cuando la barba esté mojada.

La barba mojada puede pegarse a la piel o amontonarse, dificultando el corte. • Antes de empezar a cortar, péinese el bigote.

Corte de pelo a una longitud uniforme

Corte de pelo a una longitud uniforme

Sujete la máquina de cortar el pelo con el interruptor de encendido mirando hacia fuera y recorte lentamente mientras entrecruza las pasadas desde distintas direcciones, para evitar dejarse alguna zona. Notas • Se recomienda que otra persona se ocupe de cortar el pelo alrededor de las orejas y la línea de la nuca. • Es posible que no se obtengan los resultados deseados si el pelo es demasiado largo. En tal caso, corte el pelo hasta una longitud de 2 cm antes de utilizar la máquina de cortar el pelo.

Sujete la máquina de cortar el pelo con el interruptor de encendido mirando hacia fuera, toque la piel con la cuchilla y recorte desplazando la máquina de cortar el pelo en la dirección opuesta al nacimiento de la barba.

• Pueden acumularse restos de pelo dentro del peine cuando se corta una gran cantidad de barba, por lo que deben eliminarse los restos de pelo después de cada uso.

Cómo cortar el vello fino

Sujete la máquina de cortar el pelo con el interruptor de encendido mirando hacia fuera y toque la piel con la cuchilla para recortar.

Sujete la máquina de cortar el pelo con el interruptor de encendido situado en la parte inferior, coloque la cuchilla perpendicular a la zona con vello suave y desplace la máquina de cortar el pelo en dirección descendente, siguiendo la piel.

• La máquina de cortar el pelo no puede cortar pelo con una longitud inferior a los 0,5 mm.

Cómo limpiar la máquina de cortar el pelo

•• Limpie el recortador y la cuchilla tras cada uso. (Si no están limpios, el movimiento se debilita y empeora el afilado). •• Asegúrese de que el recortador esté apagado. 1. Retire el cortador de pelo del adaptador de CA.

Para eliminar pequeñas manchas

2. Retire el peine y encienda la máquina de cortar el pelo. 3. Deje correr el agua por la entrada de agua situada en la parte frontal del cuerpo principal; enjuague durante aproximadamente 20 segundos y, a continuación, apague la máquina de cortar el pelo.

• Enjuague con agua y agite varias veces para eliminar el agua.

Para eliminar una gran cantidad de suciedad

2. Retire el peine y la cuchilla. 3. Lave la máquina de cortar el pelo, la cuchilla y los peines con agua corriente.

4. Limpie el agua con una toalla y deje que seque de forma natural.

• Se secará más rápido si se retira la cuchilla. 5. Aplique el aceite a la cuchilla después de que se seque. (Consulte la página 95.)

Limpieza con la escobilla

•• Retire la cuchilla. (Consulte la página 95.) 1. Cepille y quite cualquier cabello del cuerpo principal y alrededor de la cuchilla.

2. Cepille los pelos acumulados en el borde de la cuchilla.

3. Cepille y elimine los restos de pelo acumulados entre la cuchilla estacionaria y la cuchilla de movimiento mientras presiona hacia abajo la palanca de limpieza (a) para levantar la cuchilla de movimiento. 4. Aplique el aceite a la cuchilla. (Consulte la página 95.)

• Enjuague con agua y agite varias veces para eliminar el agua.

Solución de problemas

• Aplique el aceite en el recortador antes y después de cada uso. • Asegúrese de que el recortador esté apagado.

Coloque la cuchilla en el cuerpo principal, enciendalo y deje que funcione durante aproximadamente 5 segundos.

Aplique una gota de aceite en cada punto indicado.

Remoción y montaje de la cuchilla

Remoción de la cuchilla Sostenga el recortador con el interruptor viendo hacia arriba y empuje la cuchilla con su dedo para dejarlo caer en su otra mano.

Realice las siguientes acciones.

Si los problemas persisten, póngase en contacto con el establecimiento en el que adquirió la unidad o con un servicio técnico autorizado por Panasonic para su reparación. Problema

La cuchilla no se ha limpiado correctamente.

Cuando la máquina de cortar el pelo esté muy sucia, retire la cuchilla y lávela con agua. (Consulte la página 94.)

Emite un sonido agudo.

Confirme que la cuchilla están correctamente colocadas.

El cortador de pelo ha perdido eficacia de corte.

Sustituya la cuchilla.

(Consulte esta página.) Limpie la cuchilla y aplique aceite. (Consulte las páginas 94 y 95.)

Montaje de la cuchilla

Coloque el gancho de montaje (B) en la montura de la cuchilla (A) de la máquina de cortar el pelo y, a continuación, empuje hacia dentro hasta que oiga un clic. 

El cortador de pelo ha dejado de funcionar.

El tiempo de funcionamiento es corto.

Cargue la batería durante 16 horas aproximadamente de forma continua para optimizar su estado.

Si quedan pocos usos, incluso tras haber efectuado la carga, la batería ha llegado al final de su vida útil. (Es posible que haya fugas de líquido debido a la degradación al final de la vida útil de la batería). Póngase en contacto con un servicio autorizado para su reparación.

Cargue el cortador de pelo.

O utilícelo con el adaptador de CA. (Consulte la página 90.)

El cortador de pelo no carga.

Introduzca completamente la clavija del aparato en el cuerpo principal y compruebe que la lámpara indicadora de carga (

) se ilumine. Cargue en un entorno con la temperatura de carga recomendada de entre 0 °C y 35 °C.

El cortador de pelo puede utilizarse únicamente

10 minutos, incluso después de haberlo cargado.

Solicite a un servicio técnico autorizado que sustituyan la batería.

Duración de la cuchilla

La duración de la cuchilla varía de acuerdo con la frecuencia y periodo de uso de la máquina de cortar el pelo. Por ejemplo, la duración de la cuchilla es aproximadamente de 2 años cuando la máquina de cortar el pelo se utiliza durante 20 minutos dos veces al mes. Sustituya las cuchillas si la eficiencia de corte se reduce a pesar de un mantenimiento adecuado.

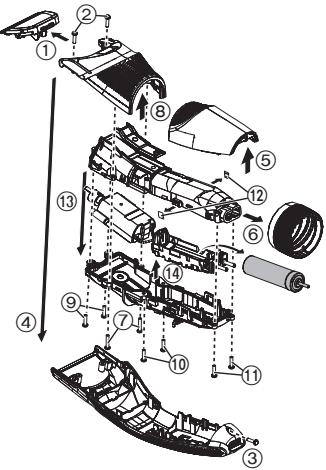

Extracción de la batería recargable interna

Extraiga la batería recargable incorporada antes de desechar el cortapelos. Por favor asegúrese de que la batería sea desechada en un lugar oficialmente designado, si existe alguno. Esta figura solo debe utilizarse en el momento de desechar la máquina de cortar el pelo; no debe utilizarse para repararla. Si desmonta usted mismo la máquina de cortar el pelo, esta dejará de ser hermética, lo que puede provocar un funcionamiento incorrecto. • Retire el cortador de pelo del adaptador de CA. • Deslice el interruptor de encendido para encender el aparato y entonces déjelo encendido hasta que la batería esté completamente descargada. • Siga los pasos 1 a >, levante la batería, y a continuación extráigala. • Evite que se produzca un cortocircuito en los terminales positivo y negativo de la batería extraída y aísle los terminales colocando cinta adhesiva sobre los mismos.    

La vida de la batería variará según la frecuencia y la duración del uso. Si la batería se carga una vez al mes, su vida útil será de aproximadamente

3 años. Si el tiempo de funcionamiento es significativamente más corto, incluso después de una carga completa, esto indica que la batería ha alcanzado el final de su vida.

Para protección ambiental y reciclaje de materiales

Este recortador contiene una batería de Hidruro Metal-Níquel. Asegúrese de que la batería sea desechada en algún lugar oficialmente designado, si es que existe alguno en su país.

Anote el número de placa que se encuentra en el adaptador de CA.

(Conversión de voltaje automática)

1,2 V Tiempo de carga

Ruido acústico aerotransportado

Este producto está destinado solamente para su uso doméstico.

Eliminación de Aparatos Viejos y de Pilas y Baterías

Solamente para la Unión Europea y países con sistemas de reciclado Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valuosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Nota para el símbolo de pilas y baterías (símbolo debajo)

Este símbolo puede usarse en combinación con el símbolo químico. En este caso, cumple con los requisitos de la Directiva del producto químico indicado.

Altura de corte (mm)

Altura de corte (mm)

• Certifique-se de que o aparador está desligado.

Altura de corte (mm)

11 11,5 12 12,5 13 13,5 14 14,5 15 15,5

Altura de corte (mm)

16 16,5 17 17,5 18 18,5 19 19,5 20

C Accesoriu pieptene [ ]

(de la 1 mm până la 10 mm) D Accesoriu pieptene [ ]

►► Accesoriu pieptene [
