Tipo de producto	Refrigerador-congelador
Marca	Panasonic
Modelo	NR-B32SW1
Dimensiones (An x Pr x Al)	600 mm x 652 mm x 1866 mm
Peso neto	74 kg
Volumen total bruto	335 L
Volumen total neto	321 L
Volumen neto del refrigerador	235 L
Volumen neto del congelador	86 L
Clase climática	T1 (16 °C a 43 °C)
Consumo de energía anual	320 kWh/año
Capacidad de congelación	13,5 kg/24h
Nivel de ruido	46 dB
Refrigerante	R600a (58 g)
Agente espumante	Ciclopentano
Funciones especiales	Super Freeze, Super Cool, Eco, Holiday, Bottle, Alarm
Iluminación interior	Lámpara LED (15 W máx, E14)
Número de cajones del congelador	3 cajones
Cajones para verduras	2 cajones
Estantes de la puerta	4 estantes (incl. 1 vinoteca, 1 estante para botellas, 2 hueveras)
Patas ajustables	Sí (2 patas delanteras)
Reversibilidad de la puerta	Posible (por servicio técnico)
Limpieza	Desconectar antes de limpiar; no usar productos abrasivos
Almacenamiento máximo sin electricidad	18 horas

Preguntas frecuentes - NR-B32SW1 PANASONIC

¿Cómo ajustar la temperatura del refrigerador?

Presione dos veces la tecla de selección del refrigerador (a la derecha) y luego presione varias veces hasta la temperatura deseada (2°C a 8°C). La temperatura por defecto es 4°C.
Importante: Si no se realiza ningún ajuste durante 1 segundo, la temperatura se guarda con un pitido.

¿Cómo usar el modo Super Freeze?

Presione la tecla de selección del congelador (a la izquierda) hasta que el indicador del modo Super Freeze se encienda. Este modo enfría rápidamente el congelador durante 24 horas o hasta que la temperatura alcance -32°C. Se recomienda activar este modo 10 horas antes de colocar alimentos frescos para congelar.

¿Qué hacer en caso de alarma sonora?

La alarma suena en caso de problema (sensor, compresor, baja tensión) o si la puerta del refrigerador permanece abierta más de 2 minutos. Presione la tecla Alarm para detener el sonido. Verifique la puerta y si el problema persiste, contacte al servicio técnico.

¿Cómo limpiar el refrigerador?

Desconecte el aparato antes de limpiar. Use un paño suave y agua tibia. No use productos abrasivos, disolventes ni bicarbonato de sodio. Los estantes de vidrio y los cajones se pueden retirar y lavar con agua.

¿Por qué se forma condensación en el interior?

La condensación puede aparecer si la puerta se abre con frecuencia, no cierra bien o si la humedad ambiente es alta. Seque con un paño seco. Si el problema persiste, verifique el sellado de la junta de la puerta.

¿Cómo cambiar la bombilla interior?

Desconecte el aparato. Retire la cubierta de la bombilla, desenrosque la bombilla vieja y reemplácela por una bombilla de 15 W máx, 230 V, formato E14. Vuelva a colocar la cubierta y reconecte.

¿Qué significa el modo Holiday?

El modo Holiday es ideal para una ausencia prolongada. Ajusta automáticamente el refrigerador a 12°C y el congelador a -18°C. Antes de activar este modo, vacíe el refrigerador y cierre la puerta. Para activarlo, presione la tecla Holiday.

¿Cómo enfriar rápidamente bebidas con el modo Bottle?

Coloque las botellas en el congelador y active el modo Bottle. Ajuste la duración (5 a 30 minutos). Una alarma sonora suena al final. Retire las botellas inmediatamente para evitar que se congelen y rompan.

El refrigerador hace un ruido de ventilación fuerte, ¿es normal?

Sí, este ruido es normal cuando el ventilador de circulación de aire frío gira a alta velocidad, especialmente si ha almacenado muchos alimentos o si la temperatura ambiente es alta. El compresor también puede volverse más ruidoso en estas condiciones.

¿Cuál es la capacidad máxima de congelación?

La capacidad máxima de congelación es de 13,5 kg en 24 horas. Para alcanzarla, ajuste el congelador a -24°C 26 horas antes, active Super Freeze 10 horas antes, y retire los cajones superiores para colocar los alimentos directamente sobre el estante de vidrio.

MANUAL DE USUARIO NR-B32SW1 PANASONIC

Lea atentamente estas instrucciones antes de usar este producto. Guarde este manual para poder consultarlo en el futuro. Se incluyen instrucciones para la instalación.

Felicidades por su compra de este producto Panasonic. Lea atentamente este manual de instrucciones antes de usarlo. Conserve este manual para futuras consultas. Se incluyen instrucciones de instalación.

Gracias por elegir este producto Panasonic. Lea estas instrucciones detenidamente antes de usar el producto. Conserve este manual en caso de que lo necesite más adelante. Se incluyen instrucciones de instalación.

Gracias por elegir este producto Panasonic. Lea atentamente el presente manual de instrucciones antes de usar este producto. Conserve este manual de instrucciones, incluidas las instrucciones de instalación, para futuras consultas.

Cuidado del medio ambiente. 82

Instrucciones de seguridad. 83

Instalación 85

Identificación de las piezas 87

Panel de control. 88

Ajuste de la temperatura 89

Uso de las funciones prácticas. 90

Funciones de alerta para el usuario 92

Cómo hacer cubitos de hielo 92

Cómo extraer y colocar los estantes 92

Instrucciones de cuidado y limpieza 93

Preguntas más frecuentes 95

Especificaciones 97

Cuidado del medioambiente

Eliminación del material de embalaje

Por favor, recicle siempre que sea posible (cartón, bolas de plástico, cinta adhesiva y poliestireno) y asegúrese de que el resto de materiales de embalaje se eliminen de forma segura.

Mantenga el material de embalaje fuera del alcance de niños y bebés, para evitar el riesgo de asfixia.

Información para sistemas sobre la eliminación de equipos eléctricos y electrónicos (doméstico)

Este símbolo, que puede incluirse en los productos y/o en los documentos adjuntos, significa que los productos eléctricos y electrónicos que deban desecharse no deben mezclarse con los residuos domésticos generales.

Para efectuar un tratamiento, recuperación y reciclaje adecuados, lleve estos productos a los puntos de recogida establecidos a tal efecto, donde podrá depositarlos sin coste alguno. De forma alternativa, en algunos países también es posible devolver sus productos al distribuidor local, tras la compra de un nuevo producto similar.

La correcta eliminación de este producto ayudará a proteger recursos valiosos y a evitar los posibles efectos negativos sobre la salud de las personas y el medioambiente que pudieran surgir a raíz de una incorrecta gestión de los residuos. Por favor, póngase en contacto con la autoridad local para obtener información adicional acerca del punto de recogida más cercano.

De acuerdo con la legislación nacional, podría recibir una multa si elimina este producto de forma incorrecta.

Para nosotros de negotiationos de la Comunidad Europea

Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o vendedor para obtener información adicional.

Información sobre la eliminación en países fuera de la Comunidad Europea

Este símbolo solo es válido en la Comunidad Europea.

Si desea desechar este producto, póngase en contacto con las autoridades locales o su vendedor y pregunte por el método correcto de eliminación.

Antes de eliminar su electrodoméstico viejo

Siga las instrucciones de eliminación suministradas por el fabricante del electrodoméstico viejo o las normas de eliminación de electrodomésticos de las autoridades locales. Cuando estas no se encuentren disponibles, siga los tres pasos indicados a continuación.

1. Desconecte la clavija de la toma de corriente.
2. Corte el cable de alimentación del electrodoméstico, deje la clavija como está, y deséchelo.
3. Hasta que recojan el electrodoméstico viejo, o hasta que usted lo lleve a un centro de reciclaje, asegúrese de ponerlo fuera del alcance de los niños.
4. Quite todos los materiales de sellado de la puerta y deje todos los estantes y cajones en su lugar.

De esta forma, los niños, correctamente, no se subirán al frigorífico ni quedarán atrapados en él.

Instrucciones de seguridad

Significado de los símbolos:

No

Asegúrese de hacer esto

Indica que el aparato debe conectarse a tierra para evitar descargas eléctricas

No desarme

ADVERTENCIA

Indica peligro de muerte o de lesiones graves.

Este aparato no ha sido diseñado para ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimiento, a menos que sean supervisadas o hayan recibido instrucciones relacionadas con el uso del aparato por parte de una persona responsable de su seguridad. Los niños deben ser supervisados para garantizar que no jueguen con el aparato.

No use un adaptador de múltiples tomas de corriente ni enchufe varios aparatos en el mismo adaptador de tomas de corriente.

• Esto puede causar un sobrecalentamiento, un incendio o un cortocircuito. No apriete, anude ni doble el cable de alimentación, y no ponga tampoco objetos pesados encima de él.
• Esto aumenta el riesgo de que se produzca un incendio o descarga eléctrica. Si se daña el cable de alimentación o la clavija del electrodoméstico, estos deben ser sustituidos por el fabricante, su agente de servicio o por una persona cualificada, para evitar riesgos.

No desenchufe el frigorífico tirando del cable de alimentación.

• Puede dañar el cable de alimentación. Agarre siempre la clavija y tire de ella firmemente para desconectarla de la toma. No ponga ningún recipiente de agua encima del frigorífico.
• El agua puede dañar el aislamiento de los componentes eléctricos y causar un cortocircuito, un incendio o una descarga eléctrica.

No rocíe gas inflamable cerca del frigorífico. - Esto puede causar una explosión o un incendio.

No rocíe agua en el interior del frigorífico. Esto puede causar un incendio o una descarga eléctrica.

No toque la clavija de alimentación con las manos mojadas. Esto puede causar una descarga eléctrica.

No instale el frigorífico en un lugar húmedo ni donde pueda entrar en contacto con el agua. El deterioro del aislamiento de los componentes eléctricos puede causar un cortocircuito, una descarga eléctrica o un incendio.

No guarde sustancias volátiles o inflamables en el frigorífico. Las sustancias inflamables tales como bencina, diluyentes, alcohol, éter y gas licuado del petróleo (GLP) pueden causar explosiones.

No guarde productos farmacéuticos ni otros productos sensibles a la temperatura en el frigorífico. En el frigorífico no deben guardarse productos que requieran un estricto control de la temperatura.

No deje que los niños se suban, se columpien o se cuelguen de la puerta del frigorífico. Esto podría causar graves lesiones, así como daños en el frigorífico.

No haga funcionar el frigorífico si hay gases explosivos o inflamables. Esto puede causar una explosión o un incendio.

No guarde gasolina u otros líquidos o vapores inflamables en el frigorífico, y no los use tampoco cerca del mismo. Esto puede causar una explosión o un incendio.

-ADVERTENCIA:

No use dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación. Use solamente los procesos recomendados por el fabricante. Esto puede causar daños en el interior del frigorífico o puede provocar una explosión.

-ADVERTENCIA:

No utilice aparatos eléctricos dentro de los compartimentos para guardar alimentos del electrodoméstico, a menos que sean del tipo recomendado por el fabricante. Esto puede causar una explosión o un incendio.

-ADVERTENCIA:

No dañe el circuito del refrigerante. Esto puede causar una explosión o un incendio.

No intente desarmar, reparar o modificar el frigorífico usted mismo. Si lo hace, puede resultar herido o herir a otras personas, sufriendo quemaduras o descargas eléctricas, o puede dañarse el frigorífico. Si su electrodoméstico necesita ser reparado, consulte con su centro de servicio autorizado.

Instrucciones de seguridad (continuación)

Asegürese de que el frigorífico está enchufado a una toma de corriente conectada a tierra. NO lo conecte a una toma de corriente que no está conectada a tierra. ·Un cortocircuitooulda causar una descarga electrónica.

Asegürese de que el cable de alimentación y su clavija no estén aplastados ni dañados. ·Una clavija o un cable de alimentación dañados coulda causar un cortocircuito, un incidio o una descarga electrónica. ·Si está dañado el cable de alimentación, estemightberasarestuhlado porel fabricante, suagentede serviceocualquierotra persona qualificada, paraevitarriesgos. ·NO INTENTE SUSTITUIRLO USTED MISO. Quite la sueidycyelpolvo de los conectoresde la clavija antes de conectarla a la fuente de alimentación. ·Elpolvoaccumulado enlaclavijacouldacausearfallosen elaislamento,especiallymentecondieacionesdehumedad. Estópuedecausaluncortocircuito, unincidioouna descargaeléctrica.Desenchufeel cablede alimentación ylimpielo pasandoanpoano seco.No useuncaonapojoedohúmedo.

Enchufesu electrodomésico in la toma de corriente,asegurandosede que la conexiónsea segura. ·Unclavija del alimentaciónmalconectadacouldacauseunincidioouana descargaeléctrica. Instaleelfrigoríficoenun lugarbienventilado. ·Cuantomásrefrigerante tenga el electrodomésico,mayordobere serlahabitacióndonnde seainstalado.Siyahuna fuga de refrigerante,yel electrodomésicoestallocadoenuna habitaciónpequeña,existela posildidadeqsequacumlen gassecombustibles.Estópuedecausaluncincidioouena explosion.Amodeode guia,porcadagdehydreragerente,ustedecesarunminimoof1metrócubicoedespacioenlahabitatión.Laplacadecastraticadelinterdel electrodomésicole Informaradercuánto refrigerantecontiendusfrigorífico. Elrefrigerante(R600a)usoedenoferigórico ylos gasestdematerialaislante(ciclopentano)soninflamables.tambienequiquerenprocedimientospecialesparauseliminación. ·Antedesecharel electrodomésico,asegúresede queninguno deltosubosdelaparte posteriorestendanafghosLasfugadesrefrigeranteoedeaspenedcausaluncincidioouena explosion. Desenchufeelfrigoríficoantesde limpiarloorepararlo. ·Deolcontrario,podárovocaruna descargaeléctrica. Si huelaquemadoovetque salehumo delfrigorífico,desconnectedeimmediatelyele cablede alimentaciónyconsultalentero de serviceotorizado. ·Deolcontrario,podárovocarunincidiooudescargaeléctrica. Mantenganasaberturasdeventilación,enlacajdelaporatooenlaestructuraincorporada,libresdeobstrucciones. ·Deolcontrario,estepondáresultarunincidioouexplosion,debidoaqueelfrigorante nopuede dispersarseshayuna fuga.

Indica riesgo delesioneso dañosenla propidad.

No pongabotellasocostenoidesde cristal enelcongelador. ·Cuandoelcontentoidescongelaelcrystalpeoderromper. No toqueconlasmanosmojadaslasparedesinterioresdelcongeladornolosalimentosguardadosenelmismo. ·Su pielpodírawegangelsealentarenactoconlaparediorolosarticulosguardadosenelcongelador. No abrinicierrelaspuertasujetandolestiradoresconambasmanos. ·Estodepcausardlesiones.

Si hayun corte enla alimentacióneléctrica,eviteabrindconfucenciaelfrigoríficooponeralimentossinenfiarirenl.·Estodepcovocarqueletlermerguedelcongeladornolasementdileto. Si novausarelfrigorífudurantemucho tempos,desenchufelodela tomatede corriente. Además,tenagauidocanla separaciónentrelaspuertasdelfrigorífycodelcongelador,especiallymentisabrenambasalmiso tempo. ·Estodepcausardlesiones. Cuandoabrelfrigoríf,Qentaguidoconlmparselosdedosenlasáreasde“punto del compresión”.Enparticular,cuandabrela puerta delfrigorífic,evidetelposiblepuntodecompressiónentrelaspuertas delfrigorífycodelcongelador. ·Estodepcausardlesiones. Possible"punto delcompresión"

Esta sección le explicará cómo instalar el electrodoméstico para obtener un funcionamiento energéticamente eficaz, seguro y silencioso.

Dimensiones

A600 x F652 x Al.1866 (mm)

Cómo desembalar su electrodoméstico

Quite todo el material de embalaje y la cinta adhesiva.

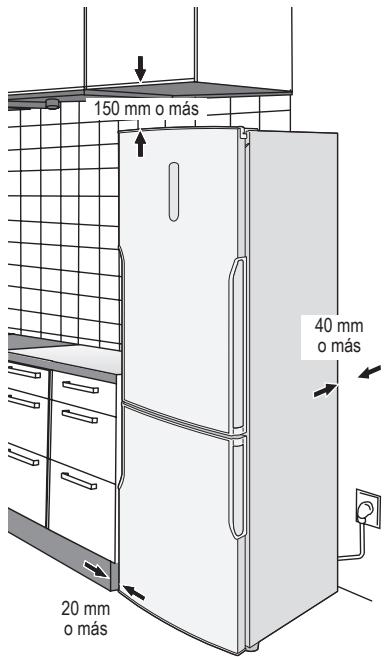

Cómo elegir la ubicación correcta

Ventilación

Debido a que el electrodoméstico emite calor durante su funcionamiento, debería instalarse en una sala seca y bien ventilada, con espacio suficiente en la parte superior y posterior, tal y como se muestra en la Figura 1. Si detecta vibraciones, el electrodoméstico requiere más espacio.

Temperatura

La temperatura ambiente afecta la eficiencia energética del frigorífico, es decir, la cantidad de electricidad que utiliza para enfriar y congelar los alimentos. Para obtener un funcionamiento óptimo, instale su frigorífico:

lejos de la luz solar directa. - alejado de radiadores, cocinas u otras fuentes de calor. - en una ubicación donde la temperatura ambiente corresponda a la clasificación de clima para la cual está diseñado el electrodoméstico. Consulte las secciones para conocer la clasificación de clima de su electrodoméstico.

Nivel

Instale en un suelo nivelado y que sea lo suficientemente sólido para soportar un frigorífico cargado.

Nivele los desniveles del suelo atornillando o desatornillando las dos patas delanteras ajustables, tal y como se muestra en la Figura 2. Esto evita la vibración y el ruido.

Si el electrodoméstico está colocado sobre un suelo enmoquetado o revestido con vinilo, coloque primero una placa sólida bajo dicho electrodoméstico. Esto evitará el cambio de color causado por la emisión de calor del electrodoméstico.

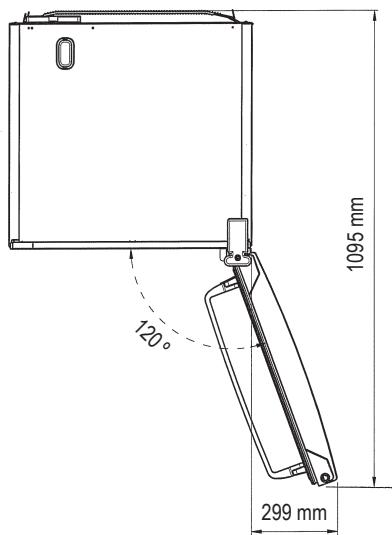

Puerta del frigorífico

Las bisagras de la puerta del frigorífico se pueden cambiar del lado derecho al izquierdo, para que las puertas se abran en la dirección opuesta. Si requiere realizar este cambio, póngase en contacto con alguno de los centros de servicio que aparecen en la hoja adjunta o acceda a nuestro sitio web (http://panasonic.net). Declinamos toda responsabilidad si usted mismo cambia las bisagras. Se incluyen en el embalaje de la unidad bisagras para la dirección de apertura de la puerta.

Figura 1

Figura 2

Instalación (continuación)

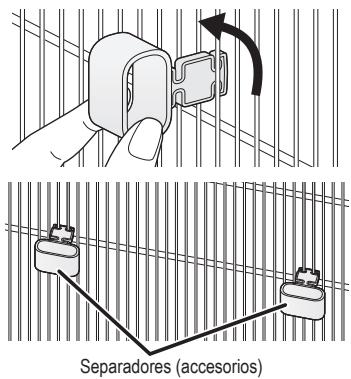

Instalación de los separadores

Para evitar que el condensador (el componente de color negro con aletas, situado en la parte posterior) toque la pared, coloque los dos separadores de plástico en su lugar, haciéndolos girar 90°.

Limpieza

Después de la instalación, limpie el electrodoméstico con agua tibia.

Conexión de la clavija del cable de alimentación a la toma de corriente

Puede conectar la clavija de alimentación inmediatamente después de la instalación.

Una vez se haya enchufado el electrodoméstico, aparecerán todos los símbolos durante un instante y se ajustarán los siguientes valores iniciales: -18 °C en el indicador de ajuste del congelador y 4 °C en el indicador de ajuste del frigorífico.

Todos los botones del panel de control son táctiles. (Solo es necesario pulsar para activar el botón que desea utilizar.)

Notas:

• La refrigeración puede requerir más tiempo en los días de verano o cuando la temperatura ambiente sea elevada.
• Si necesita desenchufar el frigorífico, espere un mínimo de 10 horas antes de volver a enchufarlo. En caso contrario, podría dañar el compresor.

Temperatura ambiente

Encontrará la clasificación climática de su frigorífico en la placa de datos técnicos situada en el lado izquierdo del compartimento del frigorífico. Muestra la temperatura ambiente para la cual está diseñado el electrodoméstico.

Clasificación climática		Temperatura ambiente permitida
SN	(Templado extendido)	+10 °C a 32 °C
N	(Templado)	+16 °C a 32 °C
ST	(Subtropical)	+16 °C a 38 °C
T	(Tropical)	+16 °C a 43 °C

Para ahorrar energía

1. Instale el frigorífico en un lugar seco, fresco y bien ventilado. Cuanto más fría sea la temperatura ambiente, mejor eficiencia. (Por favor, consulte la página 85 para obtener información acerca de las dimensiones y el espacio.)
2. Combinación de cajones y estantes que ofrece el mayor volumen y el uso más eficiente de la energía para el frigorífico.
3. Retire los dos cajones superiores del congelador. (Deje el cajón inferior del congelador.)
4. Coloque los cajones y estantes del frigorífico en las posiciones que se muestran en la sección "Identificación de las piezas" (P.87).
5. Para permitir que el aire circule, no sobrecargue el frigorífico.
6. Abra las puertas solo cuando sea necesario y tan brevemente como sea posible.
7. Limpie, de vez en cuando, las aberturas de ventilación situadas en la parte superior del frigorífico, con un aspirador, etc. (Evite dañar la tubería del refrigerante que se encuentra debajo de la cubierta).
8. Cuando ajuste el modo de supercongelación o superfrío, aumentará el consumo eléctrico.

La suma ilustración está basada en el modelo NR-B32SX1, y puede diferir ligeramente de su frigorífico.

La temperatura puede ajustarse en un rango de entre -24 °C y -16 °C.

Carne y productos avícolas congelados, pescado, helado.

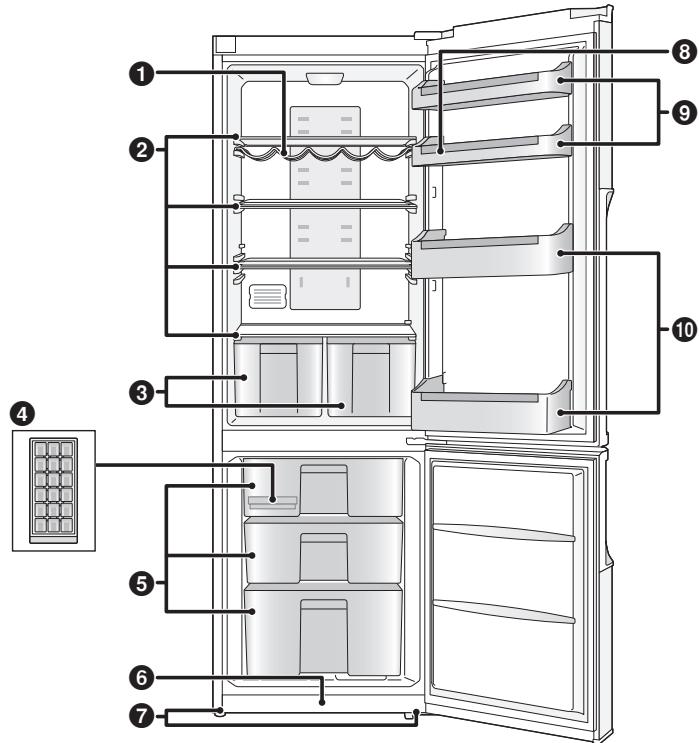

1 Botellero, 2 Estantes de cristal, Cajones para las verduras, 4 Bandejas para hielo.

5 Cajones del congelador, 6 Zócalo, 7 Patas ajustables, 2 Bandejas para huevos.

9 Estantes de la puerta, 10 Estantes para botellas.

Nota:

• Puede variar la instalación de los estantes de la puerta y los estantes para botellas. Sin embargo, dependiendo de la posición del estante, la comida y las bebidas almacenadas podrían caer al abrir o cerrar la puerta.

Panel de control

Área del visor

1 Temperatura del congelador e indicadores de temperatura.

• La temperatura puede ajustarse en un rango de entre -24 °C y -16 °C.
• Cuanto mayor sea la temperatura, más indicadores se iluminarán.

2 Temperatura del frigorífico e indicadores de temperatura

• La temperatura puede ajustarse en un rango de entre 2°C y 8°C .
• Cuanto mayor sea la temperatura, más indicadores se iluminarán.

Modo de supercongelación

Se iluminarán el indicador inferior y 4 Modo de superfrío Se iluminarán el indicador inferior y SR (Servicio) !SR se iluminará cuando exista algún problema en el frigorífico. 6 LV (Voltaje bajo) _LV se iluminará cuando la tensión sea baja.

Área de control

7 Botón de selección del congelador Botón de selección del frigorífico 9 Botón/indicador de modo económico 10 Botón/indicador de modo de vacaciones 1 Botón/indicador de modo para botellas Botón/indicador alarma

Notas:

• Este frigorífico usa un microprocesador para controlar la temperatura. La temperatura dentro del frigorífico varía en función de factores como, por ejemplo, cambios en la temperatura de la sala, frecuencia de apertura y cierre de la puerta, y cantidad de comida almacenada y forma de almacenamiento.
• Cuando se ajusta el modo económico, de vacaciones o para botellas, se ilumina el indicador correspondiente al modo seleccionado. -!SR y LV se iluminarán junto con el indicador de alarma, a la vez que se podrá oír la misma.

En el momento de la compra, la temperatura está establecida en 4°C .

2° C

4℃

5°C

6°C

8℃

● Pulse (derecha) una vez y vuelva a pulsar de nuevo transcurrido 1 segundo.

• Puede ajustarse la temperatura.

2 Pulse (derecha) repetidamente hasta alcanzar la temperatura deseada.

• Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, los indicadores parpadearán y se oirá un pitido para indicar que la temperatura está ajustada.

Nota:

• Cuando finaliza o se cancela el modo de vacaciones, el modo supercongelación, el modo superfrío o el modo económico, la unidad regresa a los ajustes previos.

Compartimento del congelador

En el momento de la compra, la temperatura está establecida en -18°C

-24°C

-22°C

-20°C

-18°C

-16°C

● Pulse (izquierda) una vez y vuelva a pulsar de nuevo transcurrido 1 segundo. - Puede ajustarse la temperatura. ● Pulse (izquierda) repetidamente hasta alcanzar la temperatura deseada. - Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido un segundo, los indicadores parpadearán y se oirá un pitido para indicar que la temperatura está ajustada.

Nota:

• Cuando finaliza o se cancela el modo de vacaciones, el modo de supercongelación, el modo de superfrío o el modo económico, la unidad regresa a los ajustes previos.

Uso de las funciones prácticas

Modo de supercongelación

Características:

• En este modo, el congelador se puede refrigerar rápidamente, permitiendo congelar los alimentos frescos, etc., que se encuentren en él.
• El modo de supercongelación finalizará automáticamente transcurridas 24 horas o cuando el sensor de temperatura del congelador sea inferior a los -32°C .

Ajustes:

1. Pulse (izquierda) hasta que se iluminen y el indicador inferior.
2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, y el indicador parpadeará y se oirá un pitido para indicar que se ha ajustado el modo de supercongelación.
3. y el indicador se iluminan durante este modo.

Notas:

• Durante este modo:
• Es posible cancelar el modo de supercongelación y pulsar (izquierda). Es posible seleccionar el modo económico y el modo de vacaciones.

Si se selecciona alguno de estos modos, se cancelará el modo de supercongelación y se activará el modo seleccionado.

Es posible ajustar la temperatura del frigorífico.

• El efecto sobre los alimentos almacenados se puede reducir si se establece el modo de supercongelación varias horas antes de guardar los alimentos en el compartimento del congelador.
• Se recomienda lo siguiente para obtener la máxima capacidad de refrigeración.

① Ajuste la temperatura del frigorífico a -24 °C 26 horas antes de almacenar alimentos. ② Establezca el modo de supercongelación 10 horas antes de almacenar los alimentos. ③ Si va a almacenar una gran cantidad de comida, retire los dos cajones superiores del congelador y coloque los alimentos directamente en el estante de cristal o en el cajón inferior del congelador. (La capacidad de congelación se puede aumentar si los alimentos se colocan directamente en el estante de cristal superior.) - La capacidad máxima de congelación en un periodo de 24 horas se incluye en la etiqueta de datos técnicos.

Modo de superfrío

Características:

• En este modo, es posible enfriar comida antes de comerla, enfriar y almacenar una gran cantidad de alimentos, y enfriar bebidas rápidamente.
• El modo de superfrío finalizará automáticamente transcurridas 8 horas o cuando el sensor de temperatura del frigorífico sea inferior a los 0 °C.

Ajustes:

1. Pulse (derecha) hasta que se iluminen el indicador inferior.
2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, el indicador parpadeará y se oirá un pitido para indicar que se ha ajustado el modo de superfrío.
3. El indicador se ilumina durante este modo.

Notas:

• Durante este modo:

- Es posible cancelar el modo de superfrío y ajustar a la temperatura deseada pulsando (derecha).

- Es posible seleccionar el modo económico y el modo de vacaciones.

Si se selecciona alguno de estos modos, se cancelará el modo de superfrío y se activará el modo seleccionado.

- Es posible ajustar la temperatura del congelador.

Características:

• En este modo, la unidad de control hace funcionar el congelador en modo económico.

Ajustes:

1. Pulse Eco una vez y se iluminará el indicador de modo económico.
2. Durante el proceso de ajuste, si no se realiza ninguna operación transcurrido 1 segundo, el indicador de modo económico parpadeará y se oirá un pitido para indicar que se ha ajustado el modo económico.
3. En el panel de control, se iluminarán 4 indicadores, mostrando -18°C para el congelador y 3 indicadores, mostrando 5°C para el frigorífico.
4. Para finalizar el modo económico, pulse Eco. El indicador de modo económico parpadeará y se oirá un pitido que indica que el modo económico ha finalizado.

Notas: ·Durante este modo: -Es posibleaabdar la temperatura del frigorífico y del congelador. Se cancelar el modo económico y seaabdar la temperatura selecciónada. -Es posible selecciónar el modo de supercongelación y el modo de superfrió. Si seselectiona uno de这些mosos, se cancellar el mode economico y seactivar el mode selecciónado. -Es posible selecciónar el mode vacaciones. Si se seleccióna, se cancellar el mode economico y seactivar el mode de vacaciones.
Mode de vacaciones	Caracteristicas: ·Ajuste este modo cuando no vaya autilizar el frigorífico durante un periodo de tiempo prolongado como, por exemple, durante las vacaciones. ·En este modo, la temperatura del frigorífico seaabsta, automànicamente, en 12 °C y la temperatura del congelador en -18 °C. (losindicadores de temperatura del frigorífico seapagan.) Ajustes: 1. Pulse Holiday una vez y seiluminar elindicadorde modo de vacaciones. 2. Durante elprocesodeajuste, si no seiraizaingularoperación transcurrido 1segundo, elindicadordemode de vacaciones parpadear y seoiráun pitido para indicar que sehajaudo elmode de vacaciones. ·Para finalizarel mode de vacaciones, pulse Holiday. Elindicadorde mode de vacaciones parpadeay se oye un pitido queindicaquele mode de vacacionesha finalizzato. Notas: ·Antedesuchar elmode de vacaciones,vacielefrigorífico y cierrela puerta. ·Cuando finalizaeste modo, elfrigorífico reinicialemfunciamento con losajustesanteriores. ·No es possiblerealizarningúnajusteastaque no se cancellaeste modo.
Mode para botellas	Caracteristicas: ·Es possibleenfiarbotellasrapidamente enelcongelador. ·Este Modesioneunafunctionede temporizador,quepuedeajustarseparaqueemitan pitidobrucuridos 5, 10, 15, 20, 25ó30minutos. ·Retirelasbotellascuando oiga el pitido.Sisdejanlasbotellasen elcongeladorduratemuchotempo, elcontentodoprdiacongelarsey lasbotellaspodriónromperse. Ajustes: 1. PulseBottleuna vez yseiluminaraleindicadordebotella. 2. PulseBottlede novo,hastqueaparezcaeltempodesado. Losindicadoresmuestraneltempoestablishecido como seindicaacontinuación. Seilluminaelprimerindicador:5 minSeiluminanelprimeryelsegundodindicadores:10minSeiluminandeselprimehercerindicador:15minSeiluminandeselprimehacuaelquartoindicador:20minSeiluminandeselprimahelquintodindicador:25minSeiluminandeselprimahelquestodindicador:30minUnindicadorrepresentacinccminutos. 3.Duranteelprocesodeajuste,si no serealizainginunaoperacióntranscurrido1segundo,elindicadordemode para botellasparpadearayseoiraun pitido para indicarque sehajaudo elmode para botellas. 4.Elindicador superiorencendidoparpadeadurantecinco minutes.Acontinuaciónseapagayempiezaarappadearenguidienteindicador.Este se repitehastaqueelúntimoindicadorha parpadeado durantecinco minutes. 5.Cuando sealcanzela temposestablishecido,seoyune pitido. ·Parafinalizarelmode para botellas,pulseBottle. Elindicadordemode para botellasparpadeayseoyune pitidoqueindicaquele mode para botellasha finalizzato. Notas: ·Cuandoutiliceeste modo,compruebe regularamente latemperatura delas botellas. ·CuandoLasbotellassehayanenfriado suficientemente,retirelasdelcongelador.
Mode dealarma	Caracteristicas: ·Seiràunaalarma: -cuandoocurrealgúnproblema enelfrigorífico. -cuandoletensionesaja. -cuandoqueabiertaLApuerta delfrigorífico. Ajustes: ·PulseAlarmpara detenerelpitido.

Funciones de alerta para el usuario

Las funciones de alerta para el usuario se activan en las siguientes situaciones.

Situación	Detailles	Alarma	Cómo detener la alarma
El modo ha finalizzato.	• Se ha alcanzado el tiempo establishido para el modo para botellas.	Emite un pitidocontinuamente.	Pulse Bottle.
Se detectó un problema.	• Surgió un problema en el sensor, en el compresor, en el sistema de refrigeración o en el calefactor.La tensión es baja.	Suena cada 5segundos.	Pulse Alarm.
Puerta(PC)entrebierta.	• La puerta del frigorífico se ha dejadoenterebierta durante más de 2minutos.	Suena cada 5segundos.	Pulse Alarm.

Abra el congelador, tire hacia afuera el cajón superior y retire la bandeja para hielo. Llene de agua la bandeja para hielo hasta la línea de nivel y, a continuación, coloque de nuevo la bandeja para hielo en su lugar.

Cuando los cubos de hielo estén listos, tire hacia afuera el cajón superior y retire la bandeja para hielo. Gire ligeramente la bandeja para hielo sosteniendo sus dos lados; los cubos de hielo caerán de la bandeja para el hielo. A continuación, vuelva a colocar la bandeja para hielo en su sitio.

Cómo extraer y colocar los estantes

Frigorífico

Estantes de cristal

Levante ligeramente el asa interna del estante y tire hacia afuera. Cuando deba retirar los estantes de cristal, retire primero los estantes de la puerta y los estantes para las botellas si estos dificultan la extracción.

Cajones para las verduras

Tire de los cajones hacia usted.

Estantes de la puerta y estantes para botellas

Levántelo ligeramente y bájelo con un giro.

Congelador

Tire del cajón hacia usted, levante ligeramente su parte frontal y retírelo.

Después de retirar el cajón, puede almacenar alimentos en el compartimiento vacío.

Instrucciones de cuidado y limpieza

Limpieza diaria

Limpie regularmente con un paño seco.

Lugares que se ensucian fácilmente:

Sellado de apertura de la puerta

Al ensuciarse, el sellado se daña fácilmente y es probable que haya una fuga de aire frío.

Estante para botellas

Si se acumula líquido o suciedad, límpielos de inmediato.

Anualmente, desconecte la clavija de alimentación y saque los estantes para limpiarlos minuciosamente.

Piezas que se puedan lavar con agua

Frigorífico

• Estantes de cristal
• Estantes de la puerta
• Estantes para botellas
• Bandejas para huevos
• Cajones para las verduras

Congelador

Cajones del congelador - Bandejas para el hielo

Nota:

• No use limpiadores abrasivos, como bicarbonato de sodio, ya que pueden dañar el plástico.

Limpieza del panel de control

El panel de control del frigorífico está fabricado con materiales delicados. Para proteger la superficie, no lo limpie con productos químicos a base de disolventes. Limpie con un paño suave seco o ligeramente húmedo.

Limpieza del exterior del frigorífico

Limpie el exterior del frigorífico con un paño suave humedecido con agua tibia. Para manchas difíciles, aplique un poco de detergente para cocinas y, a continuación, limpie con un paño suave humedecido con agua. Seque todas las gotas de agua con un paño seco.

Notas sobre la limpieza

Cuando realice la limpieza de la parte interior o exterior del frigorífico, no utilice:

• detergentes alcalinos - pueden agrietar las piezas de plástico.
• polvo de abrasión, jabón en polvo, limpiadores a base de aceite, agua caliente, cepillos, ácidos, disolventes o soluciones a base de alcohol, ya que pueden dañar las superficies del frigorífico y las piezas de plástico.

Asegúrese de limpiar cualquier mancha de aceite comestible, que también podrá dañar las piezas de plástico.

Instrucciones de cuidado y limpieza (continuación)

ADVERTENCIA

Cuando sustituya la bombilla, desconecte la clavija de la toma de corriente.

De lo contrario, podría sufrir una descarga eléctrica o heridas.

Sustituir la bombilla

① Desconecte la clavija de la toma de corriente. ② Retire la cubierta de la bombilla. (Ver imagen a la derecha.) ③ Gire la bombilla hacia la izquierda y retírela.

Cubierta de la bombilla

Notas:

• Siga estos procedimientos a la inversa para colocar la bombilla de sustitución.
• La bombilla de sustitución debe ser de un máximo de 15 W, 230 V y tipo E14.

ADVERTENCIA

Verificación de mantenimiento

• ¿Está dañado el cable de alimentación?
• ¿Se calienta la clavija de alimentación?
• ¿La clavija de alimentación está insertada firmemente en la toma de corriente?

Si el cable de alimentación resulta dañado, consulte, por favor, con un centro de servicios autorizado. NO intente sustituirlo.

PRECAUCIÓN

Si no va a usar el frigorífico durante mucho tiempo

Si no va a usar el frigorífico durante mucho tiempo, desenchúfelo y limpie la clavija, tal y como se describe más arriba. Deje las puertas abiertas durante 2 o 3 días. Esto permitirá que la parte interior se seque correctamente e impedirá la formación de olores y moho.

No ponga en marcha y pare el frigorífico repetidamente. La vida útil será más prolongada si lo deja encendido durante el uso normal.

Antes de mover o transportar el electrodoméstico

① Retire todos los alimentos, agua y cubitos de hielo. ② Desenchúfelo. ③ Levante la pata ajustable. ④ Tire o arrastre del frigorífico hacia usted. ⑤ Utilice un paño, por ejemplo, para absorber el agua del depósito de evaporación.

(Parte inferior del área posterior del frigorífico)

Cómo mover y transportar el frigorífico

Son necesarias dos o más personas para transportar el frigorífico de forma segura.

① Atornille las patas ajustables. Sostenga las patas ajustables en un extremo y las esquinas en el otro, tal y como se muestra.

Nota:

• No transporte el frigorífico sosteniéndolo por la puerta. Transpórtelo siempre en su posición vertical.

Asegure las puertas con cinta adhesiva.

Si observa que el frigorífico no funciona bien, verifique primero los puntos siguientes.

Si el problema persiste, desconecte la clavija de alimentación y póngase en contacto con su concesionario o centro de servicios autorizado.

Generalidades

Usted oye sonidos extraños procedentes del frigorífico.	• Se ha instalado el frigorífico sobre un sueño robusto y nivelado? • Se ha provisto espacio libre suficiente alrededor del frigorífico? • Vibra algo colocado encima del frigorífico? • Es normal oir algunos ruidos cuando el frigorífico empieza a functionar o cuando se para.
Se oye un sonido après de apagarse el compresor.	• Esto es normal, y a bajo lo Causea el refrigerante que circula de vuelta al compresor.
Se oye un sonido après deAbrir o cerrar la puerta.	• Esto es normal, y se debe a la diferencia de presión del aire entre el interior y el exterior del frigorífico.
Se oye el sonido del aire o el agua circularando afterwards deAbrir la puerta.	• Esto lo Causea el refrigerante que circula por las tuberías interiores.
Se oye un sonido continuo de gimoteo.	• Este sonido se oye@mñas FUNCIONa el ventilador para la circulación de aire fresco. • Ha alcamacenado mucha comida o la temperatura ambiente es elevada? En estas calas, el ventilador para la circulación de aire fresco FUNCIA a una velocidad elevada, generando, por lo tanto, un sonido fuerte.
El compresor haceISTA ruido.	• Ha alcamacenado mucha comida o la temperatura ambiente es elevada? En这些东西, el compresor FUNCIONA a una velocidad elevada, generando, por lo tanto, un sonido fuerte.
El compresor ha estadofuncionando durante mucho tiempo.	• Cuando se conecta por primera vez la clavija de alimentacion, el compresor FUNCIONA durante más tiempo de lo que es normal para enfiar el interior del frigorífico hasta que se alcanzan las temperaturas establecidas. • Se ha ajustado el modo de supercongelación o el modo de superfrío? • Se han abierto y cerrado frecuentemente las puertas del frigorífico? •Están Completely cerradas las puertas? • Se han alcamacenado demasiados alimentos o la temperatura ambiente es elevada? • Cuando se colocan muchos alimentos en el frigorífico a la vez, el compresor necesitaFuncionar durante un periodo más prolongado.
Se forma condensación fauna del frigorífico.	• La condensación se pueda formar cuando la humedad del ambiente es elevada, y es algo normal. Séquela con un paño seco.
El exterior del frigorífico se notacliente al tocarlo.	• Una vez se pone en marcha el frigorífico, este能看出 calentarse hasta que el compartmento interior está suficientemente frio. Puede calentarse incluosa una vez los compartmentos se han enfiado. Este se debe al functionamento de la tuberia de radiación de calor includa en el frigorífico, que tiene como objetivo impederá la condensación, y no supone un functionamento incorrecto del electrodomístico.
Los controlles del panel de control no seSEOuen utilizes.	• Está conectada la alimentación del frigorífico?
Suena laalarma.	• La puerta del frigorífico se ha dejado entreabierta. Cierre las puertas.

Preguntas más frecuentes (continuación)

Frigorífico y congelador

El frigorífico no refrigera (y el congelador no congela).	·¿Está connectada la alimentación del frigorífico?
El frigorífico no refrigera (y el congelador no congela) satisfactoriamente.	·¿Es demasiado alta la temperatura establecida? ·¿Está el frigorífico expuesto a la luz solar directa o situado cerca de un aparato de calefacción? ·¿Se ha provisto espacio libre suficiente alrededor del frigorífico? ·¿Se han almacenado demasiados alimentos o la temperatura ambiente es elevada? ·¿Se han abierto y cerrado frenuentemente las puertas del frigorífico? ·¿Están Completely cerradas las puertas? ·¿Se has establecido el modo de vacaciones? ·Cuando se ponen alimentos calientes en el frigorífico, la temperaturaurrenta temporalmente. ·Durante la temporada de frió, o cuando la temperatura ambiente es baja, pueda parecer que el frigorífico no refrigera.
Hay diferencias entre la temperatura establecida y la temperatura real.	·Cuando se ponen alimentos calientes en el frigorífico, la temperaturaurrenta temporalmente.
Los alimentos del frigorífico se congelan.	·¿Está la temperatura del frigorífico demasiado bajo? ·¿Se han colocado los alimentos en la parte trasera del frigorífico? La zonaproxima a la pared trasera es donde la temperatura está más baja, asi que eviteponer en ese zona alimentos que se convelen fácilmente.
Se forma condensación en el frigorífico y en los cajones.	·La condensación se pueda formar cuando la puerta se abre y se cierra frenuentemente o cuando no se ha cerrado Completely, o cuando la humedad del ambiente es elevada. Seque la condensación usingan un pañoseco.
La puerta del congelador se abree con dificultad.	·En occasions, resulta fácil abrir la puerta justo despues de haberla cerrado. ·La dificencia de presión de aire entre el interior y el exterior del congelador puede dificultar, en occasions, la aperture de la puerta del congelador. Espereunosometimes y vuelva a intentar abrir la puerta.
Huele mal Dentro del frigorífico.	·¿Empaquetó correctamente los alimentos con olores fuertes antes de colocarlos en el frigorífico? Coloque los alimentos en un recipientie sellado y almacénelos. ·Los olores peuvent adherirse a las superficies interiores del frigorífico. Limpie las superficies con un pañosuave humedecido en agua Templada.

MODELO	NR-B32SX1-XE NR-B32SX1-XF	NR-B32SG1-SE NR-B32SG1-SF	NR-B32SW1-WE NR-B32SW1-WF
CATEGORIA	Frigorífico-Congelador
COMPARTIMENTOS NO FROST	TODOS LOS COMPARTIMENTOS
CLASE CLIMÁTICA	T1
VOLUMEN TOTAL BRUTO	335 L
VOLUMEN TOTAL NETO	321 L
VOLUMEN NETO DEL FRIGORÍFICO	235 L
VOLUMEN NETO DEL CONGELADOR	86 L
DIMENSIONES EXTERIORES ANCHO x FONDO x ALTURA	600 mm x 652 mm x 1866 mm
PESO NETO	74 kg
TENSión NOMINAL	220 V - 230 V
FRECUENCIA NOMINAL	50 Hz
CONSUMO ELECTRICO	320 kWh/año-2
CAPACIDAD DE REFRIGERACION	13,5 kg/24 h
NIVEL DE RUIDO	46 dB
TIEMPO DE ALMACENAMIENTO MÁX. SIN ELECTRICIDAD	18 horas
REFRIGERANTE/CARGA	R600a/58 g
AGENTE EXPANDENTE	Ciclopentano

Notas: 1 Temperatura ambiente permitida: 16°C a 43°C ² El consumo eléctrico anual se basa en los resultados de pruebas estándar para 24 horas. El consumo eléctrico real varía en función del uso que se realice del electrodoméstico y de su ubicación.

Cuando las puertas están completamente abiertas
