Producttype	Koelkast-vriezer
Merk	Panasonic
Model	NR-B32SW1
Afmetingen (B x D x H)	600 mm x 652 mm x 1866 mm
Netto gewicht	74 kg
Bruto totaal volume	335 L
Netto totaal volume	321 L
Netto koelvak volume	235 L
Netto vriesvak volume	86 L
Klimaatklasse	T1 (16 °C tot 43 °C)
Jaarlijks energieverbruik	320 kWh/jaar
Vriescapaciteit	13,5 kg/24u
Geluidsniveau	46 dB
Koelmiddel	R600a (58 g)
Blaasmiddel	Cyclopentaan
Speciale functies	Super Freeze, Super Cool, Eco, Holiday, Bottle, Alarm
Binnenverlichting	LED-lamp (max 15 W, E14)
Aantal vrieslades	3 lades
Groentelades	2 lades
Deurvakken	4 deurvakken (incl. 1 wijnrek, 1 flessenrek, 2 eierdozen)
Verstelbare poten	Ja (2 voorpoten)
Omkeerbare deur	Mogelijk (via service)
Reiniging	Uitschakelen voor reiniging; geen schuurmiddelen gebruiken
Maximale opslag zonder stroom	18 uur

Veelgestelde vragen - NR-B32SW1 PANASONIC

Hoe stel ik de temperatuur van de koelkast in?

Druk tweemaal op de selectietoets van de koelkast (rechts) en druk vervolgens meerdere keren tot de gewenste temperatuur (2°C tot 8°C). De standaardtemperatuur is 4°C.
Belangrijk: als er 1 seconde lang geen aanpassing wordt gedaan, wordt de temperatuur opgeslagen met een pieptoon.

Hoe gebruik ik de Super Freeze-modus?

Druk op de selectietoets van de vriezer (links) totdat de indicator van de Super Freeze-modus oplicht. Deze modus koelt de vriezer snel gedurende 24 uur of totdat de temperatuur -32°C bereikt. Het wordt aanbevolen om deze modus 10 uur voor het plaatsen van verse etenswaren te activeren.

Wat te doen bij een geluidsalarm?

Het alarm klinkt bij een probleem (sensor, compressor, lage spanning) of als de koelkastdeur langer dan 2 minuten open blijft. Druk op de Alarm-toets om het geluid te stoppen. Controleer de deur en als het probleem aanhoudt, neem contact op met de service.

Hoe maak ik de koelkast schoon?

Koppel het apparaat los voor het reinigen. Gebruik een zachte doek en lauw water. Gebruik geen schuurmiddelen, oplosmiddelen of baking soda. De glazen planken en laden kunnen worden verwijderd en met water worden gewassen.

Waarom ontstaat er condensatie aan de binnenkant?

Condensatie kan optreden als de deur vaak wordt geopend, slecht wordt gesloten of als de omgevingsvochtigheid hoog is. Veeg het droog met een droge doek. Als het probleem aanhoudt, controleer dan de afdichting van de deurrubber.

Hoe vervang ik de binnenlamp?

Koppel het apparaat los. Verwijder het lampdeksel, draai de oude lamp los en vervang deze door een lamp van max 15 W, 230 V, formaat E14. Plaats het deksel terug en sluit het apparaat weer aan.

Wat betekent de Holiday-modus?

De Holiday-modus is ideaal voor langdurige afwezigheid. Het stelt de koelkast automatisch in op 12°C en de vriezer op -18°C. Maak de koelkast leeg en sluit de deur voordat u deze modus activeert. Druk op de Holiday-toets om deze in te schakelen.

Hoe koel ik drankjes snel met de Bottle-modus?

Plaats de flessen in de vriezer en activeer de Bottle-modus. Stel de duur in (5 tot 30 minuten). Aan het einde klinkt een geluidsalarm. Haal de flessen onmiddellijk uit de vriezer om te voorkomen dat ze bevriezen en breken.

De koelkast maakt een luid ventilatiegeluid, is dat normaal?

Ja, dit geluid is normaal wanneer de koude luchtcirculatieventilator op hoge snelheid draait, vooral als u veel etenswaren heeft opgeslagen of als de omgevingstemperatuur hoog is. De compressor kan onder deze omstandigheden ook luider worden.

Wat is de maximale vriescapaciteit?

De maximale vriescapaciteit is 13,5 kg in 24 uur. Om dit te bereiken, stelt u de vriezer 26 uur van tevoren in op -24°C, activeert u Super Freeze 10 uur van tevoren en verwijdert u de bovenste laden om etenswaren direct op de glazen plank te plaatsen.

GEBRUIKSAANWIJZING NR-B32SW1 PANASONIC

Hartelijk dank voor uw aankoop van dit Panasonic product.
Lees deze aanwijzingen aanachtig door voordat u dit product in gebruik neemt. Bewaar deze handleiding voor latere naslag.
Inclusief installmentatiehandeiding.

Français 50-65

Respect voor het milieu 34

Veiligheidsvoorschriften 35

Installatie 37

Onderdelen 39

Bedieningspaneel 40

Instellen van de temperatuur. 41

Gebruik van de handige functies 42

Omtrent de waarschuwingsfuncties 44

IJsblokjesmakeen 44

Legplaten verwijderen en plaatsen 44

Instructies voor onderhoud en reiniging 45

Veilgestelde vragen 47

Respect voor het milieu

Verwijden van het verpakkingsmaterialiaal

Onmiddelijk nadat u de koelkast hebuitgepakt, moet u zorgen dat alle verpakkingsmaterial, zoals karton, plastic zakken, plakband en polystyreen veilig verwijderd worden.

Houd verpakkingsmaterialien uit de buurt van baby's enjonge kinderen om de kans op letsel of verstikking te voorkomen.

Informatie voor gebruikers over het verwijderen van elektrisch afval & elektronische apparatuur (huishoudelijk gebruik)

Dit symbolism op de produits en/of bijbehorende documenten betekent dat gebruike, elektrische en elektronische produits Niet met algemeen huishoudelijk afval mogen worden weggegood.

Voor de juiste behandeling, het opnieuw gebruiken en het recyclen dient u deze productenaar de waarvoor aangewezen verzamelplaatsen te brengen, waar ze kosteloos in ontvangst worden genomen. In sommige landen kunt u uw producten na aankoop van een vergelijkbaar十几年 product ook bij de betreffende winkelier inlevenen.

Het op de juiste wijze inleveren van dit product draagt bij aan het besparen van waardevolle bronnen en voorkomt maybeke negatieve gevolgen voor de menselijkige gezondheid en het milieu, die zouden kannen ontstaan als dit afval op een verkeerde manier behandeld worden. Neem vooreer informatie over het dichtstbijzijnde verzamelpunt bij u in de buurt contact op met deplaatselijkde overheid.

Op een verkeerde behandeling van dit afval kan in navolging van nationale wetgeving een boete worden opgelegd.

Voor zakelijk gebruikers in de Europese Unie

Neem voor meer informatie over het weglooien van elektrische en elektronische apparatuur contact op met uw dealer.

Informatie over het weggooien van dit type afval in landen buiten de Europese Unie

Dit symbol is alleen geldig binnen de Europese Unie.

Neem contact op met uwplaatselijke autoriteiten als u zich van dit product wilt ontdoen, en vraag hem waar de juiste manier hiervoor.

Alvorens uw oude apparaat te verwijderen

Volg de instructies van de fabrikant voor het weggooien van het oude apparaat, of volg deplaatselijke regelgeving. Waar deze instructies Niet voorhanden zijn, volgt u de volgende drie stappen:

1. Trek de stekker uit het stopcontact.
2. Snij het stroomsnoer van het apparaat af en gooij het snoer met stekker en al weg.

3. Zorg dat het oude apparaat buiten bereik van kinderen blijft, voordat het is opgehaald of voordat u het maar het verzamelpunt wegbrengt.

4. Verwijder alle afdichtingsmaterialen van de deur, maar staat alle legplaten en laden op hunplaats.

Op deutsche manier zullen kinderen minder snel in de koelkast klimmen en bekneld raken.

De betekenis van de symbolen:

Niet doen	Geeft aan dat het apparaat geaard要去 worden om een elektrische schok te voorkommen
Doe dit vooral wel	Niet uit elkaar halen
WAARSCHUUNG	Duidt op gevaar voor dood of ernstig letsel.Dit apparaat is Niet bestend voor gebruik door personen (kinderen inbegrenpen) met verminderde lichamelijke, zintuigelijkde of geestelijke vaardigheden of gebrek aan kennis of ervaring, tenzij onder direct toezicht of instructie in hetgebruik van het apparaat door een persoon die voor hun veiligheid verantwoordelijk is.Op kinderen moet toezicht gehouden worden, om te zorgen dat ze Niet met het apparaat spelen.
Zoogdat het stroomsoer net bekneld of geknikt wordt, of in de knoop raakt, en plaats er geen waarwerp bovenop.Dat verhooget het risico op brand of een elektrische schok. Als het stroomsoer of de stekker van de koelkast isbeschadigd, moet dat onderdeel, om gevaar te vermiinden, verrangen worden door een vertegenwoordiger ofonderhoudsdienst van de fabrik of door een erkende reparateur.Trek nooit aan het stroomsoer om de stekker van de koelkast uit het stopcontact te halen.Hierdoor kan het stroomsoer beschaden. Pak allijd de stekker vast en trek deze recht uit het stopcontact.Plaats nooit een met water gesulde kan of vaas bovenop de koelkast.Gemorst water zou de isolatie van de elektrische onderdelen konnen beschaden, met als gevolg kortsluiting engevaar voor brand of een elektrische schok.Sproei geen brandbaar gas in de buurt van de koelkast.Dit kan leiden tot een explosie of brand.Sproei geen water op of in de koelkast.Dit kan leiden tot brand of een elektrische schok.Raak de stroomstekker nooit met natte handen aan.Dit kan leiden tot een elektrische schok.Installerer de koelkast Niet op een vochtigeplaats of waar de koelkast met water in aanraking komt.Aangetaste isolatie van elektrische onderden kan leiden tot kortsluiting, elektrische schok of brand.Bewaar geen brandbare of vluchtige stoffen in de koelkast.Brandbare oflicht ontvambare stoffen zoals benzeen, thinner, spiritus, ether of LPG (vloeibaar petroleumgas) zoudenkunnen ontploffen.Bewaar geen medicijnen of andere temperatuurgevoelige producten in de koelkast.Producten die voor hun werking erg temperatuurgevoelig zich, sunt u better net in de koelkast bewaren.Laat kinderen Niet op de koelkast klimmen of aan de deur hangen.Dit kan leiden tot ernstig letsel, evenals beschadigingen aan de koelkast.Gebruik de koelkast Niet in een omgeving waarbrandbare oflicht ontvlambare gassen of dampen vrijkommen.Dit kan leiden tot een explosie of brand.Bewaar geen benzine of andere brandbare vloeistoffen of dampen in de koelkast, en gebruik dergelijkke stoffen Niet in de buurt van het apparaat.Dit kan leiden tot een explosie of brand.-WAARSCHUUNG: Gebruik geen mechanische apparaten of andere middelen om het ontdooiprocesse te versnellen, anders dan demogelijkheden die worden aanbevolen door de fabrikant.Dit kan leiden tot beschadigingen aan de binnenkant van de koelkast, of leiden tot een explosie.-WAARSCHUUNG: Gebruik geen elektrische apparaten in de Voorraadladen aan de binnenkant van de koelkast, tenzij op aangevenvan de fabrikant.Dit kan leiden tot een explosie of brand.-WAARSCHUUNG: Beschadig het koelcircuit Niet.Dit kan leiden tot een explosie of brand.
Probeer de koelkast Niet zelf te demonteren, te repareren of aan te passen.U kunt uzelf, of anderen, verwonden door brandplekken of een elektrische schok, of de koelkast beschaden. Raadpleeg een erkend servicecentrum als uw koelkast gerepareerd of gewijzigd moet worden.

Veiligheidsvoorschriften (vervolg)

Zorg dat de koelkast alsd wordt aangesloten op een geoard stopcontact. IN GEEN GEVAL aansluiten op een Niet-geaard stopcontact. • Een kortsluiting kan leiden tot een elektrische schok.

Zorg dat het stroomsoer en de stekker nicht geklemd en onbeschadigd zich. • Een beschadigde stekker of een geknakt stroomsoer kan leiden tot kortsluiting, brand of een elektrische schok. • Als het stroomsoer beschadigd is,要去 dit latentervangen door de fabrikant, diens onderhoudsdienst of een ander daartoe bevoegd persoon, om een gevaarlijke situation te voorkomen. • VERVANG HET SNOER NIET ZELF. Verwijder stof of vuil van de stekkerpennen voordat u de stekker in het stopcontact steekt. • Stof of vuil op de stekker kan leiden tot isolatieproblemen,vooral onder vochtige omstandigheden.Dit kan leiden tot kortsluiting,brand of een elektrische schok.Trek de stroomstekker uit het stopcontact en veeg hem schoon met een droge doeck.Gebruik nooit een natte of vochtige doeck. Stiek de stroomstekker stevig in het stopcontact. • Een loszittende stroomstekker kan leiden tot brand of een elektrische schok. Plaats de koelkast in een goed geventileerde ruimte. • Hoe meer koelmiddel een apparaat bevat,des te groter de ruimte waar u het apparaat要去 plaatsen. Als er eventuele koelmiddel zou gaan lekken terwijl het apparaat in eenkleine ruimte staat,knuren ontv Lambare gassen zich gaan ophopen.Dit kan leiden tot brand of een explosie. Als richtlij geldt dat er voor elke 8 gram aan koelmiddel ten minste 1 kubiek meter vrijmeet in het vertrek要去 bijn.Het informatieplaatje aan de binnenkant van de koelkast vermeldt hoeveel koelmiddel uw koelkast bevat. Het koelmiddel (R600a) dat in deze koelkast worden gebuukt en de gassen in het isolatiemateriaal (cyclopentaan) zich.beide Licht ontvlambaar.Hiervoor gelden ook speciale afvalprocedures. • Voordat u deze koelkastwegdoet,clientu te controlleren of de leidingen aan de achterzijde nicht beschadigd+zijn. Lekkage van koelmiddel of gas kan leiden tot brand of een explosie. Trek voor reinigings- en onderhoudswerkzaamheden de stekker uit het stopcontact. • Nalaten hiervan kan leiden tot een elektrische schok. Als u een brandlicht ruikt,of merkt dat er rook uit de koelkastkomt,trek dan onmiddelijkde stekker uit het stopcontact en neem contact op met een erkend servicecentrum. • Nalaten hiervan kan leiden tot brand of een elektrische schok. Zorg dat alle ventilationsleuven van de koelkastzfelf en de eventuale ombouw vrij,zijn. • Nalaten hiervan kan leiden tot brand of een explosie bzwdat koelmiddel zich Niet kan verspreden als het lekt.

Duidt op risico van lichamelijk letsel of materieèle schade. LET OP Plaats geen flessen of potten van glas in de vrieskast. • Wanner de inhoud bevriest,kan het glas barsten. Raak de binnenwanden van de vrieskast of de daarin geplaatste levensmiddelen net met natte handen aan. • Uw huid kan vastvriezen aan de binnenwand of aan de ingevroen levensmiddelen in het vriesvak. Open of sluit de deuren net door de handgrepen met beide handen vast te pakken. • Dit kan leiden tot persoonlijk letsel. Open de koelkast tijdens een stroom storing net te vaak, enplaats er geen ongekoelde levensmiddelen in. • Hierdoor kan de temperatuur in de koelkast stijgen,en+kunnen de aanwezig levensmiddelen bederven. Trek de stroomstekker uit het stopcontact als u van plan bent de koelkast gewuime tijd Niet te gebruiken. Pas ook op voor de opening tussen de deuren van de koelkast en de vrieskast,vooral als die allebei tegelijk open staan. • Dit kan leiden tot persoonlijk letsel. Pas op dat uw vingers tijdens het openen van de koelkast net bekneld raken in de aangegeven "knelpunten".Zorg vooral tijdens het openen van de koelkastdeuren voor het vermienden van het maybeke knelpunt tussen de koelkast en de koelkastdeuren. • Dit kan leiden tot persoonlijk letsel.

Dit hoofdstuk beschrijft op welke manier uw koelkast voor de meest energiezuinige, veilige en stille werking geinstalleerd moet worden.

Afmetingen

B600×D652×H1866(mm)

Uw koelkast uitpakken

Verwijder alle verpakkingsmaterialen.

De juiste locatie kiezen

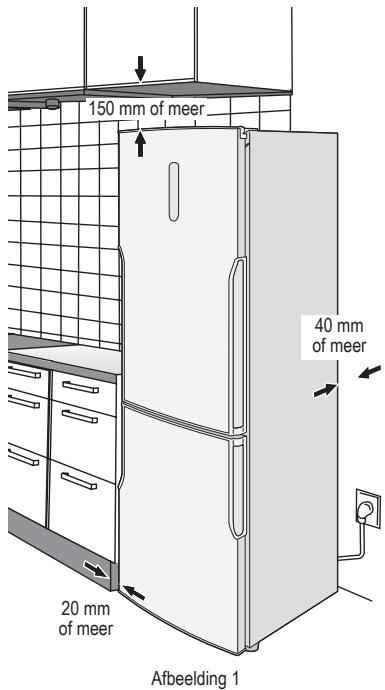

Ventilatie

Omdat de koelkast tijdens de werkking warmte afgeeft, moet de koelkast geplaatst worden in een goed geventilerde, droge ruimte met voldoende ruimte aan de boven- en achterkant, zoals in afbeelding 1. Als u de koelkast kunt horen trillen, is er meer ruimte nodig.

Temperatuur

De temperatuur van de ruimte is van invloed op het energieverbruik van de koelkast voor het koelen en invriezen van levensmiddelen. Plaats uw koelkast voor de Beste resultaten:

-uit de buurt van direct zonlicht
- UIT de buurt van radiatoren, fornuizen of andere warmtebronnen
- waar de omgevingstemperatuur correspondeert met de klimaatclassificatie waar voor de koelkast is ontworpen. Raadpleeg het hoofdstuk "Technische gegevens" voor de klimaatclassificatie van uw koelkast.

Waterpas

Plaats de koelkast op een vlakke ondergrond die sterk genoeg is voor een volgeladen koelkast.

Het waterpasplaatsen van de koelkastbereikt u met de twee verstelbare pootjes aan de voorkant, zoals in afbeelding 2. Ditvoorkomtrillingen en lawaai.

Leg op een tapijt- of vinyloer eerst een stevige ondergrund voordat u de koelkast waarop plaatst. Hierdoor worden uw vloerbedekking beschermd gegen verkleuringen als geolg van de warmteafgifte van de koelkast.

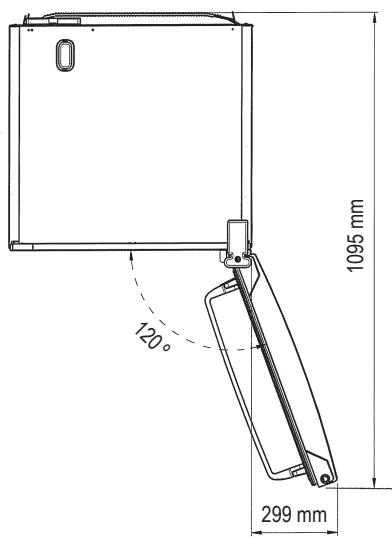

Koelkastdeur

De scharmieren van de koelkast konnen van de rechterkant waar de linkerkant worden omgezet, zodate de deuren in tegengestelde richting openen. Neem hiervoort contact op met once onderhoudsdienst in de bijlage, of ga hier (http://panasonic.net). Wij zijn nicht aansprakelijk als u de scharmieren zich omhangt. Onderdelen voor het omwisselen van de draairichting van de deur bevinden zich in de verpakking van het apparaat.

Afbeelding 2

Installatie (vervolg)

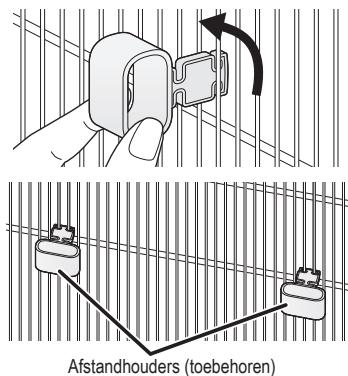

Deafstandholders installen

Omtvevoorkomendatdekoeler(dezwarteachterkantmetvinnen) demuurraakt,plaatstutweeplasticafstandholdersdieu 90^ draait.

Reinigen

Veeg de koelkast na hetplaatsen schoon met warm water.

De stekker in het stopcontact steken

Onmiddelijk na de installmentiekunt u de stekker in het stopcontact steken.

Nadat het apparaat op de voeding is aangesloten, verschijnen alle symbolen voor korte duur, waarna de opstartwaarden verschijnen als -18 °C op de indicator van de vrieskastinstelling en 4 °C op de indicator van de koelkastinstelling.

Alle toetsen op het bedieningspaneel functioneren via tiptoetsbediening. (Alleen drukken voor het activeren van de toets die u wilt bedieren.)

Opmerkingen:

• Het koelen kan langer duren in de zomermaanden of wanner de omgevingtemperatuur hoger is.
• Als u de stekker van de koelkast uit het stopcontact moet trekken, wacht u dan minstens 10 Minutes voordat u de stekker waar in het stopcontact steekt. De kans bestaat anders dat de compressor van de koelkast beschadigt.

Kamertemperatuur

De klimaatklasse van de koelkast vindt u op het typeplaatje op de linkerzijkant van het koelgedeelte. Hierop staat de omgevingsttemperatuur aangegeven waarop de koelkast gebruikt kan worden.

Klimaatklasse		Toegestane omgevingstemperatuar
SN	(Uitgebrecht Gematigd)	+10 °C t/m 32 °C
N	(Gematigd)	+16 °C t/m 32 °C
ST	(Subtropisch)	+16 °C t/m 38 °C
T	(Tropisch)	+16 °C t/m 43 °C

Voor energiebesparing

1. Plaats de koelkast in een droge, koele, en goed geventileerde ruimte. Hoe kouder de omgevingstemperatuur, des te efficienter de koelkast functioneert. (Ga waar pagina 37 voor afmetingen en vrij ruimte.)

2. De combinatie van laden en legplaten waardoor de grootste ruimte ontstaat en de koelkast de minste energie verbruikt.

3. Verwijder de twee bovenste lades van de vrieskast. (Laat de onderste vrieskastlade op+zijnplaats.)

4. Plaats de laden en legplaten in de koelkast op deplaatsen zoals afgebeeld in het gedeelte "Onderdelen" (P.39).

5. Voor het behoud van de luchtcirculatie mag de koelkast Niet te vol worden gezuld.

6. Open de deuren alleen wanner dat noodzakelijk is en zo kort möglichk.
7. Maak met de stofzuiger zo nu en dan de ventilatieopeningen aan de onderkant van de koelkast schoon, enz.

(Zorg dat u hierbij de koelleiding aan de binnenkant van de klep Niet beschadigt.)

1. Wanner u de "Diepvriesstand" of "extra koelstand" aanzet, neemt het stroomverbruik toe.

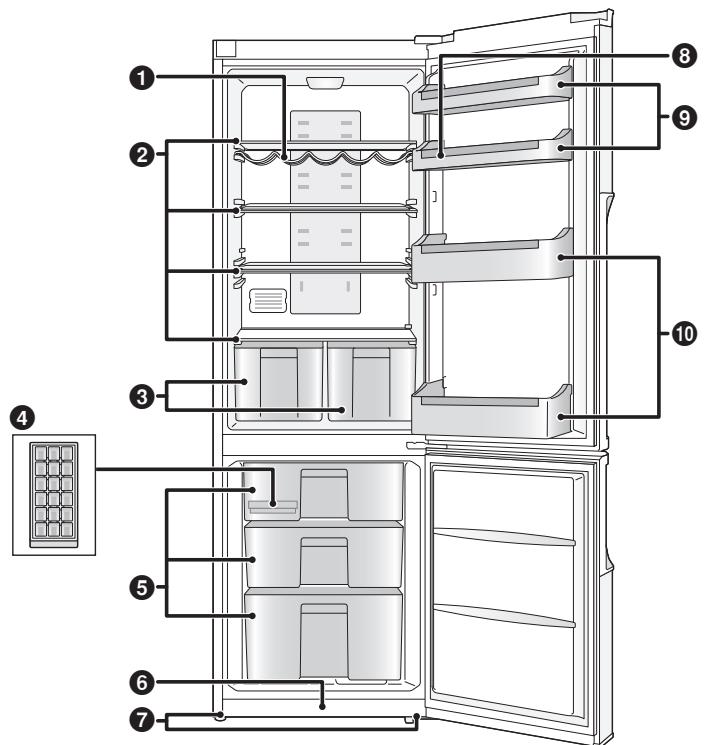

Onderstaande afbeelding is gebaseerd op model NR-B32SX1 en kan enigszins verschillen met uw koelkast.

Koelkastvak

De temperatuur kan worden ingesteld tessen de 2^ en 8^

Gekookte
etenswaren, dranken,
eieren, gebak,
zuivelseproducten

Diepvriesvak

De temperatuur kan worden ingesteld tessen de -24^ en- 16^

Ingevroren vlees,
gevogelte,
vis, ij

Wijnrek
2 Glazen legplaten
3 Groentelades
4 2 ijsbakjes

Diepvrieslades
6 Stootrand
7 Verstelbare pootjes
2 eierbakjes

9 Deurschappen
10 Flessenvakken

Opmerking:

• U kunt de posities wijzigen waar de deur en de flessenvakken geplaatst+zijn. Wees echter voorzichtig omdat etenswaren en dranken die zich in de koelkast bevinden, afhankelijk van hoe de planken geplaatst,zijn,uit de koelkast konnen vallen wanner de deur worden geopend.

Bedieningspaneel

Aanduidingsvenster

Vrieskasttemperatuur en temperatuurindicatoren

• De temperatur kan worden ingesteld:tussen de -24^ en- 16^
• Hoe hoger de temperatuur, des te meer indicatoren er branden.

2 Koelkasttemperatuur en temperatuurindicatoren

• De temperatuur kan worden ingesteld:tussen de 2^ en 8^
• Hoe hoger de temperatuur, des te meer indicatoren er branden.

Diepvriesstand

De laagste indicator en gaan branden.

4 Extra koelstand

De laagste indicator en gaan branden.

SR (Service)

!SR gaat branden wanner zich in de koelkast een probleem voordoet.

LV (Laag voltage)

f_LV gaat branden wanner de stroomspanning te laag is.

Bedieningsknoppen

Vrieskast selectioets
Koelkast selectietoets
Eco-stand toets/indicator
10 Vakantiestand toets/indicator
1 Flessenstand toets/indicator
12 Alarmtoets/indicator

Opmerkingen:

• Deze koelkast is voorzien van een microprocessor voor het regelen van de temperatuur. De temperatuur in de koelkast varieert afhankelijk van factoren als wijziging in de kamtertemperatuur, hoe vaak de deuren worden geopend en gesloten, en hoeveel etenswaren en hoe deze in de koelkast� opgeslagen.
• Wanner de Eco-stand, vakantiestand, of flessenstand is ingeschakeld, gaat het bij de stand behorende indicatielampje branden.
  -!SR en _LV gaat branden samen met de alarmindicator en het alarm is tegelijkkertijd hoortbaar.

Koelcompartment

Ten tjnde van aankoop is de temperatuur ingesteld op 4^

2^ C

4℃

5°C

6°C

8℃

Druk eenmaal op (rechts) en druk hier binnen 1 seconde nogmaals op.
- De temperatuur kan worden ingesteld.
Druk herhaaldelijk op (rechts) totdat de gewenste temperatuur is ingesteld.
- Als erijdens de instelprocedure 1 seconde lang geen bedieningshandeling worden verricht, gaan de indicatielampjes knipperen en is een piepgeluid voorbaar om aan te gezven dat de temperatuur nu is ingesteld.

Opmerking:

• Wanner devakantiestand, diepvriesstand, extra koelstand, of Eco-stand wordt beeindigd of geannuleerd, keert het apparatusat terug maar de vorige instelleningen.

Diepvriesvak

Tenijd van aankoop is de temperatuur ingesteld op -18^

-24°C

-22°C

-20°C

-18°C

-16°C

Druk eenmaal op (links) en druk hier binnen 1 seconde nogmaals op.
- De temperatuur kan worden ingesteld.
Druk herhaaldelijk op (links) totdat de gewenste temperatuur is ingesteld.
- Als erijdens de instelprocedure 1 Seconde lang geen bedieningshandeling wordt verricht, gaan de individuten knipperen en is een piegeluid hoorbaar om aan te geven dat de temperatuur nu is ingesteld.

Opmerking:

• Wanner devakantiestand, diepvriesstand, extra koelstand, of Eco-stand wordt beeindigd of geannuleerd, keert het apparaat terug maar de vorige instelleningen.

Gebruik van de handige functies

Diepvriessstand

Functies:

• In deze stand kan de vrieskast snel vriezen, zodat verse etenswaren snel können worden ingevroren.
• De diepvriesstand wird na 24 uur automatisch beeindigd of wonneer de temperatuur van de vrieskastsensor lager worden -32 °C.

Installingen:

1. Druk op (links) totdat en de onderste indicator gaan branden.
2. Als erijdens de instelprocedure 1 seconde lang geen bedieningshandeling worden verricht, gaan en het indicatielampje knipperen en is een piepgeluid voorbaar om aan te Geven dat de diepvriesstand nu is ingesteld.
   en de indicator branden tijdens deze stand allebei.

Opmerkingen:

• Tijdens deze stand:

• Door het indrukken van (links) worden de diepvriesstand geannuleerd en kan de gewenste temperatuur worden ingesteld.

-De eco-standing en devakantiestanduronnwnworden geselecteerd.

Als een van deze modi worden geselecteer, worden de diepvriesstand geannuleerd en de geselecteerde stand actief.

-De koeltemperatuur kan worden aangepast.

• Het effect op de aanwezige levensmiddelen kan worden verminderd als u de diepvriesstand al inschakelt enkele uren voordat u de levensmiddelen in de vrieskastplaatst.
• Voor het behalen van de maximale vriescapaciteit worden u geadviseer het volgende te doeen:

① Stel 26 eer voor het plaatsen van etenswaren de temperatuur van de vriezer in op -24^
(2) Stel de diepvriesstand 10 urr voor hetplaatsen van etenswaren in.
③ Voor het opstaan vaneer etenswaren haalt u alle laden ut de vrieskast en legt u de etenswarenrechtstreeks op de bodem van de vrieskast. (De vriescapaciteit kan worden verhoogd door etenswarenrechtstreeks op de bovenste legplaat teplaatsen).

• De maximale vriescapaciteit binnen 24aar staat aangegeven op hetypeplaatje.

Extra koelstand

Functies:

• In dieze stand können etenswaren voor het nuttigen worden gekoeld, kan een große hoeveelheid levenswaren worden gekoeld en bewaard en+kunnen dranken snel worden gekoeld.
• De extra koelstand worden na 8aar automatisch beeindigd of wanner de temperatuur van de koelsensor lager worden dan 0^

Installingen:

1. Druk op (rechts) totdat en de onderste indicator gaan branden.
2. Als er tijdens de instelprocedure 1 seconde lang geen bedieningshandeling worden verricht, gaan en het indicatielampje knipperen en is een piepgeluid hoorbaar om aan te geven dat de extra koelstand nu is ingesteld.
3. en de indicator brandenijdens deze stand allebei.

Opmerkingen:

• Tijdens deze stand:

• Door het indrukken van (rechts) worden de extra koelstand geannuleerd en kan de gewenste temperatuur worden ingesteld.

-De eco-standing en devakantiestand können worden geselecteerd.

Als een van deze modi worden geseleerd, wordt de extra koelstand geannuleerd en de geseleerde stand actief.

-De vriestemperatuur kan worden aangepast.

Functies:

• In deze stand bedient het bedieningselement de vriezer en de koelkast op een economische manier.

Installingen:

1. Druk eenmaal op Eco en het indicatielampje van de eco-stand gaat branden.
2. Als erijdens de instelprocedure 1 seconde lang geen bedieningshandeling worden verricht, gaat het indicatielampje van de eco-stand knipperen en is een piepgeluid hoorbaar om aan te given dat de eco-stand nu is ingesteld.
3. Op het bedieningsspaneel gaan de 4 individuten die -18 °C aangeven, voor de vrieskast branden en 3 individuten die 5 °C aangeven, voor de koelkast branden.
4. Druk op Eco om de eco-standing te beeindigen. Het indicatielampje van de eco-standing knippert en er is een piepgeluid hoorbaar om aan te given dat de eco-standing beeindigd is.

	Opmerkingen: • Tijdens deze stand: -De temperatuur van de koelkast en de vrieskast kan worden aangepast. De eco-standing worden geannuleerd en de geseleerde tempuurd wordt ingesteld. -De standen diepvriesstand en extra koelstand kunnen worden geseleerde. Als een van deze modi wordt geseleerde, wordt de eco-standing geannuleerd en de geseleerde stand actief. -Devakantiestand kan worden geseleerde. Als deze geseledeerd wordt, wordt de eco-standing geannuleerd en de wordt de vakantiestand actief.
Vakantiestand	Functies: • Zet de koelkast in deze stand wanner de koelkast langdurig nicht gebrukt zal worden, bijvoorbeeld wanner u langdurig op vakantie bent. • In deze stand wordt de temperatuur van de koelkast automatisch op 12 °C gezet en de vrieskast automatisch op -18 °C. (het indicatielampje van de koelkast gaatuit.) Instellingen: 1. Druk eenmaal op Holiday en het indicatielampje van de vakantiestand gaat branden. 2. Als er tijdens de instelprocedure 1 seconde lang geen bedieningshandeling wordt verricht, gaat het indicatielampje van de vakantiestand knippenen en is een piepgeluid hoortaar om aan te gewven dat de vakantiestand nu is ingesteld. • Druk op Holiday om de vakantiestand tebeeindigen. Het indicatielampje van de vakantiestand knippert en er is een piepgeluid hoortaar om aan te gewven dat de vakantiestand beeindig is. Opmerkingen: • Haal de koelkast leeg en sluit de deur voordat u de vakantiestand inschakelt. • Na het beeindigen van deze stand gaat de koelkast over op de vorige instellen. • Er kuren geen aanpassingen worden gedaan totdat deze stand geannuleerd wordt.
Flessenstand	Functies: • Drankjes kunnen in de vrieskast nsel worden gekoeld. • Deze stand heeft een timerfungtie die ingesteld kan worden op 5, 10, 15, 20, 25 of 30 minuten. • Verwijder de flessen wanner het piepgeluid hoortaar is. Als flessen langdurig in de vrieskast blijven, kan de inhoud ervan bevriezen en kunnen de flessen breken. Instellingen: 1. Druk eenmaal op Bottle en het indicatielampje van de flessenstand gaat branden. 2. Druk nogmaals op Bottle todtat de gewenste tijsdsduur wordt weergegeven. De ingestelde tijsdsduur wordt als volgt door de indicatielampjes weergegeven: Eerste indicatielampje gaat branden : 5 min Eerste en tweeide indicatielampje branden : 10 min Eerste t/m derde indicatielampjes branden : 15 min Eerste t/m vierde indicatielampjes branden : 20 min Eerste t/m vijfde indicatielampjes branden : 25 min Eerste t/mzesde indicatielampjes branden : 30 min Één indicatielampje staat voor vrij minuten. 3. Als er tijdens de instelprocedure 1 seconde lang geen bedieningshandeling wordt verricht, gaat het indicatielampje van de flessenstand knipperen en is een piepgeluid hoortaar om aan te gewven dat de flossenstand nu is ingesteld. 4. Het indicatielampje aan de bovenkant knippert gedurende vrij minuten. Daarna gaat dit lampje uit en begint het eerstvolgende lampje waaronder met knipperen. Dit herhaalt zich totdat het LASTe indicatielampje gedurende vrij minuten geknipperd heeft. 5. Nadat de tijsdsduur is verstreken, is een piepgeluid hoortaar. • Druk op Bottle om de flessenstand tebeeindigen. Het indicatielampje van de flessenstand knippert en er is een piepgeluid hoortaar om aan te gewven dat de flessenstand beeindig is. Opmerkingen: • Controller eijkens deze stand regelmatinig de temperatuur van de flessen. • Haal de flessen uit de vrieskast wanner ze voldoende gkoeld+zijn.
Alarmstand	Functies: • Er is een waarschuwingstoon hoortaar: -wonneer er in de koelkast een probleem optreedit. -wonneer de stroomspanning te laag is. -wonneer de deur van de koelkast op een kier staat. Instellingen: • Druk op Alarm om het piepen te stoppen.

Omtrent de waarschuwingsfuncties

De waarschuwingsfuncties voor de gebruiker worden in de volgende situatuies geactiveerd:

Situatie	Details	Waarschuwingstoon	Het stoppen van het waarschuwingsgeluid
Stand is beeindigd.	• De ingestelde tijd voor de flessenstand is verstreten.	Piept continu	Druk op Bottle.
Probleem geconstasteerd.	• Er is een probleem opgetreden in de sensor, compressor, het koelsysteme of de verwärmer. • De stroomspanning is te laag.	Piept elke 5 seconden	Druk op Alarm.
Deur op een kier.	• De deur van de koelkast staat langer dan 2 minutes op een kier.	Piept elke 5 seconden	Druk op Alarm.

IJsblokjes make

Open het vriesvak, trek de bovenlade eruit en neem het ijsbakje eruit. Vul het ijsbakje tot aan het aangegeven waterniveau met water enplaats het ijsbakje daarna terug.

Wanner de ijsblokjesCLAar jin, trekt u de bovenlade eruit en neemt u het ijsbakje eruit. Verdraai het ijsbakje door het aan beide kanten vast te honden, waarna de ijsklontjesuit het ijsbakje vallen. Plaat het ijsbakje daarna wer terug in de vrieskastlade.

Legplaten verwijderen enplaatsen

Koelkast

Glazen legplaten

Trek de binnenkant van het schapeen beetje omhoog, en trek het schap eruit.

Voor het verwijdenen van de glazen
legplaten dient u de eventueel
blokkerende deur en flessenvakken
eerst te verwijdenen.

Groentelades

Trek de groentelade waar u toe en daarna in zijn geheel UIT de koelkast.

Deurvakken en

flessenvakken

Til het schap een beetje omhoog en trek het er daarna helemaal uit.

Vrieskast

Trek de lade waar u toe, de voorkant ervan een beetje omhoog, en trek de lade eruit. Nadat u de lade verwijderd hebt,(Int kunt u in het lege vak levensmiddelen bewaren.

Dagelijks reinigen

Regelmatig met een droge doek afvegen.

Plekken die extra aandacht nodig hebben:

De deurrubbers

Wanner de deurrubbers vuil worden en beschadigd raken, kan koude lucht uit de koelkast lekken.

Flessenvak

Veeg vuil en vloeistof weg voordat dit zich ophoopt.

Trek eén keer per jaar de stekker uit het stopcontact, en haal de schappen uit de koelkast om ze grondig te reinigen.

Onderdelen die met water gereinigd können worden

Koelkast

• Glazen legplaten
• Deurschappen
  Flessenvakken
  Eierbakjes
  Groentelades

Vrieskast

Diepvrieslades
- IJsbakjes

Opmerking:

• Gebruik geen schuurmiddelen, zoals b.v. bicarbonaat of soda, waar de kunststof delen beschadigd+kennen raken.

Reinigen van het bedieningspaneel

Het contropaneel van de koelkast is van kwetsbare materiaielen gemaakt. Om het oppervlak nicht te beschadigen, mag het Niet met chemische oplosmiddelen gereinigd worden. Reinig het in plaats waarvan met een zachte doeck, die een beetje vochtig is.

De buitenkant van de koelkast reinigen

Reinig de buitenkant van de koelkast met een zachte doeck, bevochtig met warm water. Indien het vuil Niet verwijderd kan worden, neem dan een mild reinigingsmiddel en veeg het vuil weg met een zachte doeck die bevochtig is met warm water. Veeg waterdruppels weg met een droge doeck.

Opmerkingen voor het reinigen

Maak voor het reinigen van de binnen- en buitenkant van de koelkast geen gebruik van:

• Alkaline reinigingsmiddelden - hierdoor können scheurtjes in de kunststof onderdelen ontstaan.
  Schurpoeder, zeeppoeder, reinigingsmiddelen op oliebasis, heet water, keukenborstels, zuur, benzine, verdunner, oplossmiddelen of alcoholhoudende middelen Al deze substanties konnen de oppervlakte en de kunststoffdelen van de koelkast beschadigen.

Zorg dat u alle keulenolieresten verwijdert. Deze können barstjes in de kunststofdelen veroorzaken.

Instructies voor onderhoud en reiniging (vervolg)

WAARSCHUWING

Trek voor het vervangen van de lamp de stekker uit het stopcontact.

Nalaten hiervan kan leiden tot een elektrische schok of letsel.

De lamp verrangen

① Trek de stekker uithet stopcontact.
(2) Verwijder het afdekplaatje van de lamp. (Zie de afbeelding rechts.)
③ Draai de lamp linksom los en haal deze uit de fitting.

Afdekplaatje van de lamp

Opmerkingen:

• Volg deze stappen in omgekeerde volgorde voor hetplaatsen van de neue lamp.
• De neue lamp mag maximaal 15 W, 230 V zijn met een fitting van E14.

Onderhoudsinspectie

Is het stroomsnoor beschadigd?
- Wordt de stekker heet?
Zit de stekker goed in het stopcontact?

Raadpleeg een erkend servicecentrum als het netsnoer beschadigd is. IN GEEN GEVAL zich verwangen.

Langdurig buiten gebruik

Trek de stekker uit het stopcontact als u van plan bent de koelkast gruimeijd Niet te gebruiken. Laat de deuren daarna gedurende 2-3ragen open. Hierdoor droegt de binnenkant op de juiste wijze, en worden luchtjes en schimmelvorming voorkomen.

Zet de koelkast Niet herhaaldelijk aan en uit. De koelkast gaat langer mee als dezeijdens normala gebruik gewoon aan LAST aan.

Voordat u de koelkast verplaatst of vervoerd:

Haal de koelkast helemaal leeg, inclusief lades e.d.
Haal de stekker uithetstopcontact.
③ Verhoog de verstelbare voet.
④ Trek, of 'duw' de koelkast maar u toe.
⑤ Gebruik bijvoorbeeld een doek om het water in de waterbak te absorberen.

(onderaan achterkant van de koelkast)

Verplaatsen en vervoeren van uw koelkast

Voor het veilig verplaatsen van de koelkast zijn twee personen nodig.

① Draai de verstelbare voeten aan.
(2) Houd de verstelbare voeten aan de ene kant vast, en de hoeken aan de andere kant, zoals afgebeeld.

Opmerking:

• Verplaats de koelkast Niet door het vasthouden van de deuren.
  Verplaats de koelkastrechtopstaand.

Maak de deuren vast met plakband

Als u merkt dat uw koelkast Niet helemaal goed functioneert, controleert u dan eerst de volgende punten.

Als het probleem zich blijft voordoen trekt u de stekker uit het stopcontact en raadpleegt u uw leverancier of een erkende onderhoudsdienst.

Algemeen

Er komen vreeimde geluiden uit de koelkast.	Staat de koelkast op een stevige, vlakte ondergrund? Is er voldoende ruimte rondom de koelkast? Staat er iets te trillen bovenop de koelkast? Het is normal dat er geluiden klinken wanneser een van de functies van de koelkast start of stopt.
Er klinkt een geluid nadat de compressor is gestopt.	Dit is normal; veelal is dit het geluid van het koelmiddel dat maar de compressor toestroomt.
Er klinkt een geluid nadat u de deur opent of sluit.	Dit is normal; dit geluid worden veroorzaakt door het verschil in luchtdruk binnen en buiten de koelkast.
Er klinkt een geluid van een luchtstroom of stromend water nadat u de deur opent.	Dit is het geluid van het koelmiddel dat door de buizen in de koelkast stroomt.
Er klinkt een aanhoudende, hoge janktoon.	Dit geluid klinkt wanneser de ventilator voor de circulatie van de foude lucht in werkking is. Is de koelkast erg vol of is de kamertemperatuur te hoog? In deze situations draaït de ventilator voor het circuleren van de foude lucht op volle snugheid, waardoor dezeelijk geluid maakt.
Het geluid van de compressor klinkt erg luid.	Is de koelkast erg vol of is de kamertemperatuur te hoog? In deze situations draaït de compressor op volle snugheid, waardoor deze meer geluid maakt.
De compressor blijft erg lang achtereen werken.	Wanner u de stroom voor het eerst inschakelt, blijft de compressor lang achtereen werken om de gehele koelkast te koelen totdat de ingestelde temperaturen worden bereikt. Is de diepvriesstand of de extra koelstand ingesteld? Zijn de deuren erg vaak geopend en gesloten? Zijn alle deuren wel goed zich? Is de koelkast erg vol of is de kamertemperatuur erg hoog? Wanner er veel levensmiddelen geleijktijdig in de koelkast worden geplaatst, zal de compressor lang achtereen blijven werken.
Er worden condenswater gezovmd aan de buitenkant van de koelkast.	Er kan vocht uit de lucht condenseren wanneser de luchtvochtigheid in het vertrek erg hoog is; dit is volkommen normala. Veeg het condensvocht weg met een droge doeik.
De buitenkant van de koelkast voelt heet aan.	Nadat de koelkast is aangezet, kan de koelkast warm aanvoelen totdat de binnenkant voldoende gekoeld is. De koelkast kan ook warm worden als de binnenkant voldoende gekoeld is. Zo werkt de radiatorleiding van de koelkast ter voorkoming van condens, en is geen storing.
De toetsen op het bedieningspaneel werken nicht.	Staat de koelkast aan?
Het waarschuwingsgeluid is hoorbaar.	De deur van de koelkast staat op een kier. Sluit beiden deuren.

Veelgestelde vragen (vervolg)

Koelkast en vrieskast

De koelkast koelt nicht (en de vrieskast viest nicht).	Staat de koelkast aan?
De koelkast koelt nicht (en de vrieskast viest nicht) voldoende.	Staan de temperaten te hoog ingesteld? Staat de koelkast in de volle zon of vlakbij een verwarmingsapparaat? Is er voldoende ruimte random de koelkast? Is de koelkast erg vol of is de kamertemperatuur erg hoog? Zijn de deuren erg vaak geopend en gesloten? Zijn alle deuren goed zich? Staat de koelkast in de vakantiestand? Wanner er warme etenswaren in de koelkast worden geplaatst, za de temperatuur tijdelijk stijgen. Tijdens de wintermaanden of wanner de kamertemperatuur laag is, lijkt het alsof de koelkast Niet koelt
Er is verschil:tussen de ingestelde temperatuur en de feitelijke temperatuur.	Wanner er warme etenswaren in de koelkast worden geplaatst, za de temperatuur tijdelijk stijgen.
De etenswaren in de koelkast zijn bevroren.	Staat de temperatuur van de koelkast te laag ingesteld? Zijn de etenswaren acheiterin de koelkast geplaatst? In het gedeelte bij de afterwardsand is de temperatuur het laagste, waardoor het better is etenswaren die snel bevriezen�aartietne plaatsen.
Er is spreke van condensvorming in de koelkast en in de laden.	Condensvorming treedt op wanner de deur regelmatig worden geopend en gesloten of wanner de deur Niet goed gesloten is, of wanner de vochtigkeit van de ruimte te hoog is. Veeg het overtollige condensvocht weg met een droge doeck.
De deur van de vrieskast gaat moeilijk open.	Nadat de deur net is gesloten, is het soms moeilijk.Deze meteen daarna wee teropen. Het verschil in luchtdruk:tussen de binnenkant en buitenkant van de vrieskast kan het soms moeilijk maken de deur van de vrieskast te openen. Wacht enkele ogenblickken en probeer het dan nogmaals.
Het ruikt nichtlekker in de koelkast.	Zijn sterk ruikende etenswaren goed afgedekt voordat ze in de koelkast十几年 geplaatst? Plaats de etenswaren in een goed afluitbare bak om ze te bewaren. Geuren kuren aan de binnenwanden van de koelkast blijven hangen. Neem de binnenwanden van de koelkast af met een zachte doeck die u hebt bevochtig met lauwarm water.

MODEL	NR-B32SX1-XE NR-B32SX1-XF	NR-B32SG1-SE NR-B32SG1-SF	NR-B32SW1-WE NR-B32SW1-WF
KLASSE	Koelkast-Diepvriesvak
GEEN KOELVAKKEN	ALLE VAKKEN
KLIMAATKLASSE	T'
TOTALE BRUTO INHOUD	335 L
TOTALE NETTO INHOUD	321 L
NETTO KOELINHOUD	235 L
NETTO VRIESINHOUD	86 L
AFMETENGEN BUITENKANT BREEDTE x DIEPTE x HOOGTE	600 mm x 652 mm x 1866 mm
NETTO GEWICHT	74 kg
NOMINALE SPANNING	220 V - 230 V
NOMINALE FREQUENTIE	50 Hz
ENERGIEVERBRUJK	320 kWu/jaar²
VRIESCAPACITEIT	13,5 kg/24 u
GELUIDSNIVEAU	46 dB
MAX OPSLAG ZONDER ELECTRICITEIT	18 uu r
KOELMIDDEL/VULLEN	R600a/58 g
BLAASMIDDEL	Cyclopentaan

Toegestane omgevingstemperatuur: 16^ tot 43^
^2 Het energieverbruik per jaar is gebaseerd op de standard testresultaten gedurende 24 uur.
Het huidige energieverbruik varieert naargelang het gebruik van apparatusen en waar het zich bevindt.

Opmerkingen:

Wanner de deuren volledig geopend zijn

Table des matieres
