NS-SPST2B - Soporte de altavoz INSIGNIA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte para altavoces
Marca	Insignia
Modelo	NS-SPST2B
Material	Acero
Rango de ajuste de altura	24 a 36 pulgadas
Capacidad máxima de carga	50 libras (22.7 kg)
Dimensiones de la base (Ancho x Profundidad)	12 x 14 pulgadas
Peso	8 libras (3.6 kg)
Color	Negro
Gestión de cables	Sí, canales integrados
Montaje requerido	Sí
Garantía	1 año limitada
Tipos de altavoces compatibles	Altavoces de estantería de hasta 8 pulgadas de profundidad
Tamaño de la placa superior	6 x 9 pulgadas
Púas/Patas incluidas	Sí, púas para alfombra y almohadillas de goma
Capacidad de peso por soporte	50 libras (22.7 kg)
Número de soportes por paquete	2
Recomendado para	Sistemas de cine en casa y estéreo

Preguntas frecuentes - NS-SPST2B INSIGNIA

¿Cómo ensamblo el soporte para altavoces NS-SPST2B?

Ensamble el soporte fijando la base a la columna usando los pernos proporcionados. Luego, fije la placa superior y ajuste la altura al nivel deseado. Use la llave Allen incluida para apretar. Consulte el manual para pasos detallados.

¿Cuál es la capacidad máxima de peso por soporte?

Cada soporte puede soportar hasta 50 libras (22.7 kg). Asegúrese de que sus altavoces no excedan este límite por seguridad y estabilidad.

¿Puedo usar estos soportes sobre alfombra?

Sí, los soportes vienen con púas para alfombra que penetran la alfombra para proporcionar una base estable. Para pisos duros, use las almohadillas de goma incluidas para evitar deslizamientos y proteger el piso.

¿Cómo gestiono los cables de los altavoces con este soporte?

El soporte cuenta con canales de gestión de cables integrados. Pase los cables de los altavoces a través de la columna para mantenerlos organizados y fuera de la vista. Esto también evita riesgos de tropiezos.

¿Qué tamaño de altavoces son compatibles?

La placa superior mide 6 x 9 pulgadas y puede acomodar altavoces de estantería de hasta aproximadamente 8 pulgadas de profundidad. Asegúrese de que la base del altavoz quepa dentro de las dimensiones de la placa.

¿Los soportes tienen altura ajustable?

Sí, la altura se puede ajustar de 24 a 36 pulgadas. Afloje el collarín, ajuste la altura deseada y apriete firmemente.

¿Necesito llenar los soportes con arena o perdigones?

Llenar las columnas con arena o perdigones de acero puede reducir la resonancia y mejorar la estabilidad. Esto es opcional pero recomendado para una mejor calidad de sonido.

¿Qué herramientas se requieren para el montaje?

Los soportes vienen con todas las herramientas necesarias, incluyendo una llave Allen y una llave hexagonal. No se necesitan herramientas adicionales.

¿Cómo limpio y mantengo los soportes?

Limpie con un paño seco o ligeramente húmedo. Evite usar limpiadores abrasivos. Verifique y apriete periódicamente los pernos para garantizar la estabilidad.

¿Cuál es la garantía del NS-SPST2B?

Insignia ofrece una garantía limitada de 1 año a partir de la fecha de compra. Registre su producto en el sitio web de Insignia para el servicio de garantía.

MANUAL DE USUARIO NS-SPST2B INSIGNIA

Introducción .....21

INSTRUCCIONES IMPORTANTES DE SEGURIDAD .....21

Características....22

Contenido del paquete....22

Dimensiones....22

Elementos....23

Accesorios....23

Herramientas requeridas....23

Instrucciones de instalación .....24

Especificaciones....36

GARANTÍA LIMITADA DE UN AÑO ....37

ENGLISH

Introduction

Felicitaciones por comprar un producto de alta calidad de Insignia. Las bases de altavoz NS-SPST2B están diseñados para ofrecer un rendimiento fiable y sin problemas.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVE ESTAS INSTRUCCIONES

CUIDADO: ¡Evite posibles lesiones personales o daños materiales!

• Comprueba en la documentación del altavoz si existen requisitos especiales para su montaje.
• Lea completamente estas instrucciones para asegurarse de que se siente cómodo con este proceso de instalación.
• No utilice este producto con cualquier propósito que no esté implícitamente especificado por el fabricante.
• El fabricante no se hace responsable por daños o lesiones causadas por un ensamblaje o uso incorrecto.
• Si no comprende estas instrucciones o tiene dudas sobre la seguridad de la instalación, el montaje o el uso de este producto, póngase en contacto con el Servicio de atención al cliente llamando al 1-877-467-4289.
• El peso de los altavoces no debe ser superior a 1.8 kg (4 lb).
• Este producto contiene piezas pequeñas que representan un peligro de asfixia si se tragan. ¡Mantenga estas piezas alejadas de los niños!

Características

• Ajuste de altura de 71.1 a 96.5 cm (28 a 38 pulg.) para colocar los altavoces donde desee
• Amplia capacidad compatible con las marcas de altavoces más populares, con un peso de hasta 1.8 kg (4 lb)
• El sistema integrado de organización de cables oculta y organiza los cables
• La base ancha en forma de lágrima evita vuelcos accidentales
• Marco de acero duradero añade resistencia y robustez
• Para el servicio al cliente llame al: 1-877-467-4289

Contenido del paquete

• Bases para altavoces (2)
• Ferretería de montaje
• Guía del usuario

Dimensiones

71.1 - 96.5 cm (28 - 38 pulg.)

Elementos

01 Tubo inferior (2) 03 Base (2) 02 Tubo superior (2) 04 Almohadilla de la base (20)

05 Tuerca de ajuste (2) 07 Placa superior (2) 08 Almohadilla de doble cara para el altavoz (2) 09 Soporte doble (2) 10 Soporte en L (2)

Accesorios

N.°	Accesorios Can	tidad
06	2 1/4/2 Tornillo de 1/4-20 × 12 mm
11	2 1/5/4 Tornillo M5 de 15 mm
12	2 16/4 Arandela M4
13	2 1/1/10 Tornillo M4 de 7 mm

Herramientas requeridas

N.°	Accesorios Can	tidad
	Tornillo M4 de 10 mm
	Tomillo M5 de 12 mm
	Tornillo de 1/4-20 × 1/2 pulg.
	Cinta autoadherente

Destornillador Phillips

Instrucciones de instalación

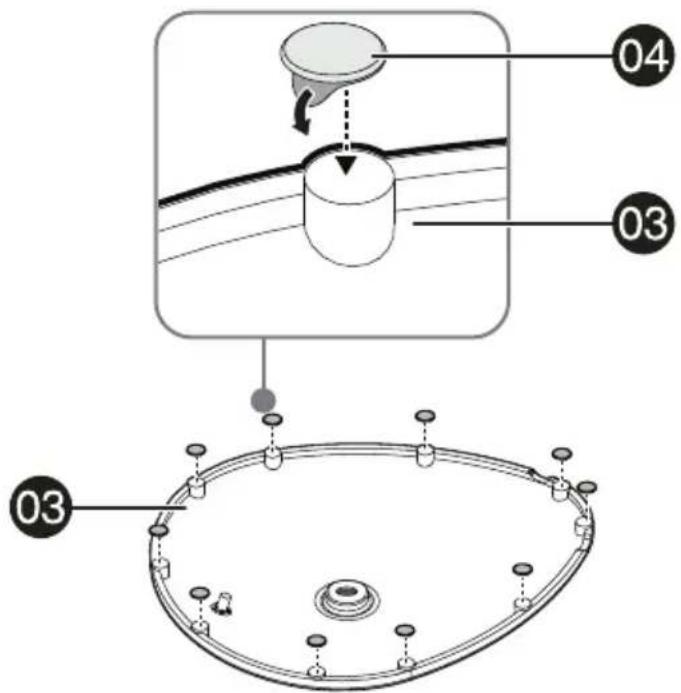

PASO 1 - Instalación de las almohadillas de la base

Necesitará

03 Base (2)

04 Almohadilla de la base (20)

1 Coloque con cuidado la base (03) con la parte superior hacia abajo sobre una superficie acolchada y limpia para protegerla de rayones o daños.
2 Limpie las 10 ubicaciones de las almohadillas con alcohol desnaturalizado o isopropílico para que las almohadillas de la base (04) se adhieran firmemente.
3 Retire el papel protector de las 10 almohadillas de la base y colóquelas en las ubicaciones de las almohadillas de la base.

03 03 04

4 Repita la operación para la segunda base.

PASO 2 - Fijación del tubo de la base y ajuste de la altura

Necesitará

1 Enrosque con cuidado el tubo inferior (01) en el sentido de las agujas del reloj en la base (03). Asegúrese de enroscar bien el tubo en la base para garantizar la estabilidad.

2 Inserte el tubo superior (02) en el tubo inferior (01), levántelo o bájelo para ajustarlo a la altura que desee y, a continuación, apriete el collar de bloqueo girándolo sólo en el sentido de las agujas del reloj hasta que el tubo superior no se deslice hacia abajo.

02 collar de bloqueo 01

3 Ajuste el tubo superior (02) de modo que la sección curva quede sobre la sección larga de la base (01) y, a continuación, apriete completamente el collarín de bloqueo girándolo en el sentido de las agujas del reloj.

4 Repita la operación para la segunda base del altavoz.

PASO 3 - Opción 1: Fijación de altavoces posteriores con insertos roscados

Necesitará

0 Soporte en L (2)

09 Soporte doble (2)

05 Tuerca de ajuste (2)

(13) Tornillo M4 de 7 mm (2)

(14) Tornillo M4 de 10 mm (2)

(15) Tomillo M5 de 12 mm (2 o 4)

(16) Tornillo de 1/4-20 × 1/2 in (2 o 4)

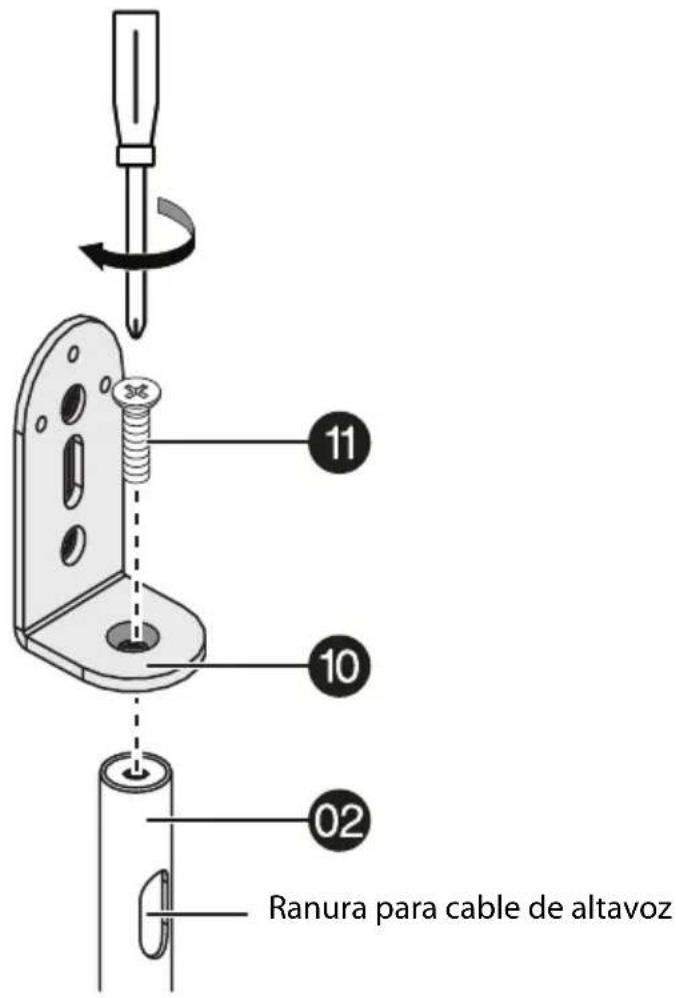

1 Fije el soporte en L (10) al tubo superior (02) con un tornillo M5 x 15 mm (11), con la ranura para el cable del altavoz dispuesta como se muestra. Apriete bien.

11 10 02 Ranura para cable de altavoz

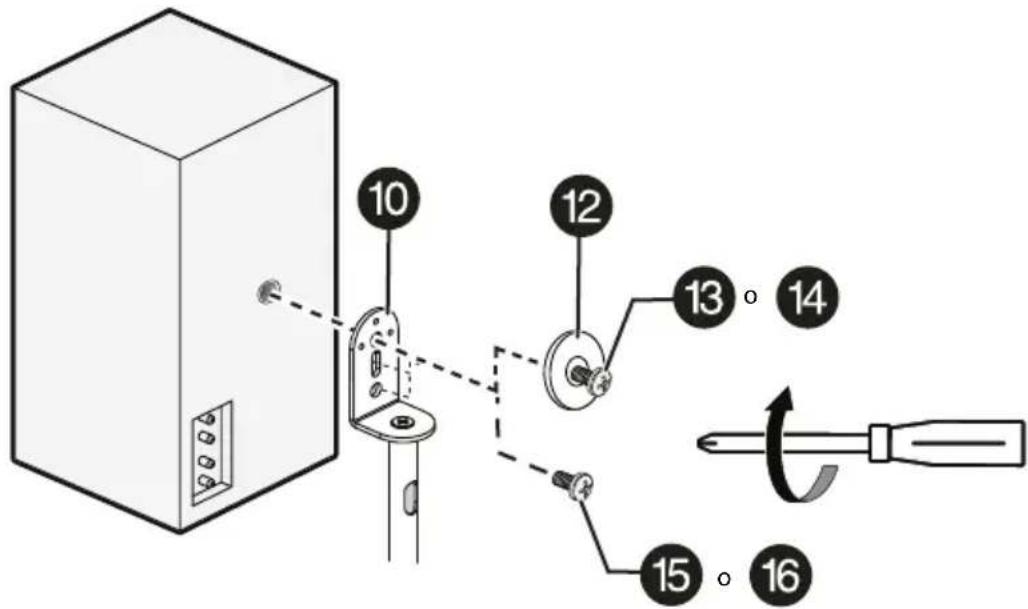

2 Para altavoces con un solo agujero en la parte posterior - Fije el altavoz a la base utilizando una arandela M4 (12) y un tornillo M4 x 7 mm (13), un tornillo M4 x 10 mm (14), o un tornillo M5 x 12 mm (15) o un tornillo 1/4-20 x 1/2 in (16) sin arandela. Apriete bien y pase a STEP 4 - Routing the speaker cables.

10 12 13 14 15 16

3 Para altavoces con dos agujeros en la parte posterior - Fije el soporte doble (09) al altavoz (tornillo roscado hacia fuera) con dos tornillos M5 x 12 mm (15), o dos tornillos 1/4-20 x 1/2 pulg. (16). Apriete bien.

Fije el juego de altavoz/soporte a la base con una tuerca de ajuste (05). Apriete bien y pase a STEP 4 - Routing the speaker cables en la página 17.

PASO 3 - Opción 2: Fijación de altavoces de montaje posterior con ranuras de bocallave

Necesitará

10 Soporte en L (2)

(11) Tornillo M5 de 15 mm (2)

05 Tuerca de ajuste (2)

(06) Tornillo 1/4-20 × 12 mm (2)

1 Fije el soporte en L (10) al tubo superior (02) con un tornillo M5 x 15 mm (11), con la ranura para el cable del altavoz dispuesta como se muestra. Apriete bien.

36 11 10 02 Ranura para cable de altavoz

2 Fije el tornillo (06) 1/4-20 × 12 mm al soporte en L (10) con una tuerca de ajuste (05). Apriete bien.

06 10 05

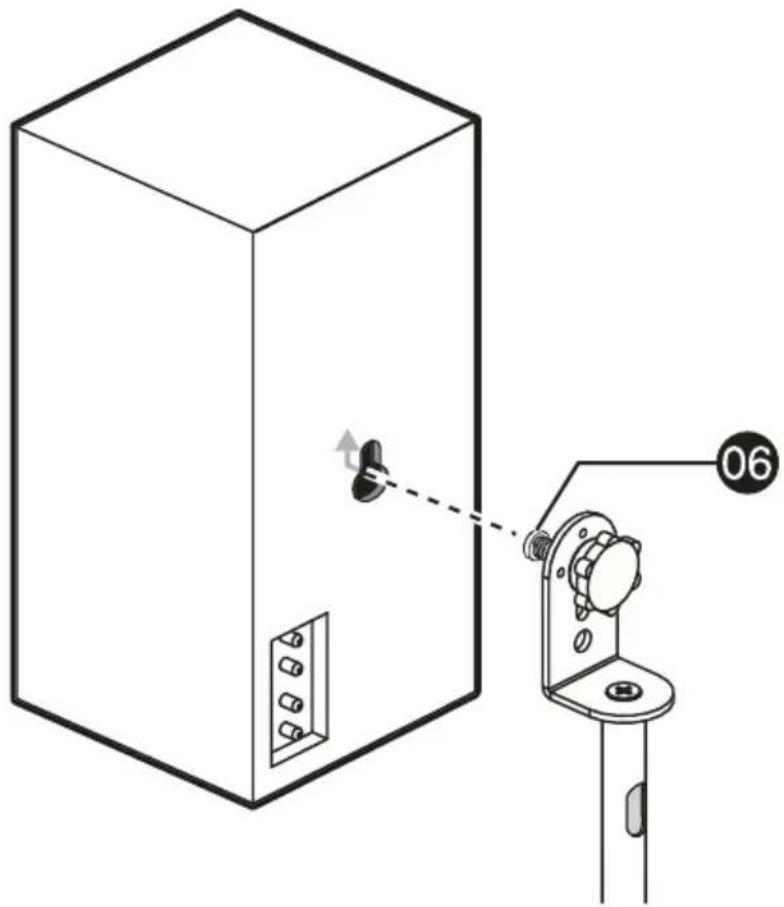

3 Fije los altavoces a las bases deslizando las ranuras de la parte posterior de los altavoces sobre los tornillos de 1/4-20 × 12 mm (06) y, a continuación, pase a STEP 4 - Routing the speaker cables en la página 17.

PASO 3 - Opción 3: Fijación de los altavoces de montaje inferior

Necesitará

07 Placa superior (2)

08 Almohadilla de doble cara para el altavoz (2)

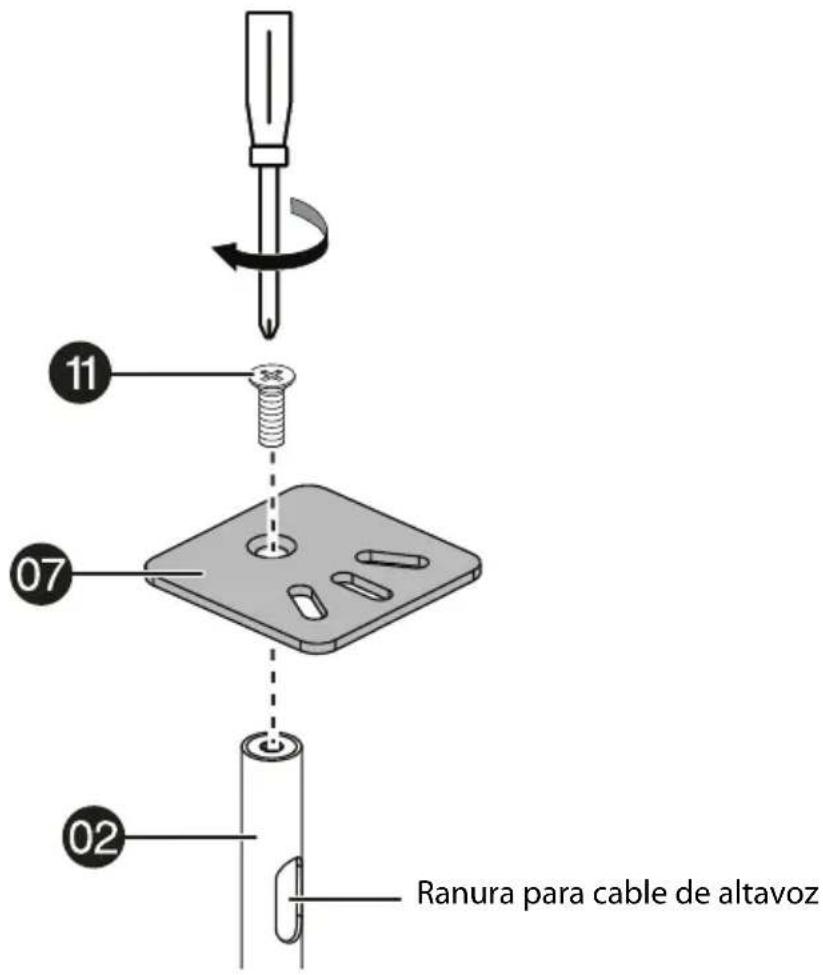

Opción A - Fije las placas superiores (07) a los tubos superiores (02) con tornillos M5 x 15 mm (11), con la ranura para el cable del altavoz dispuesta como se muestra. Apriete bien.

11 07 02 Ranura para cable de altavoz

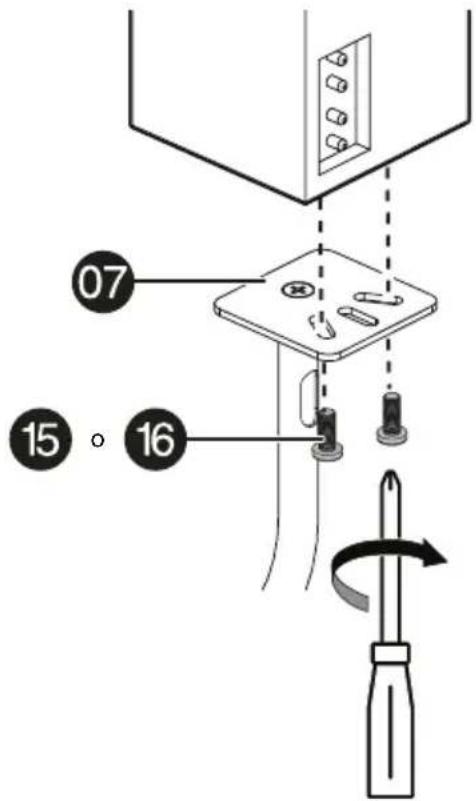

1 Si los altavoces tienen agujeros de montaje en la parte inferior, fijelos a las bases utilizando las opciones A o B. De lo contrario, utilice la opción C.

2 Utilice tornillos M5 de 12 mm (15) o tornillos 1/4-20 x 1/2 pulg. (16). Apriete bien y pase a STEP 4 - Routing the speaker cables en la página 17.

07 15° 16

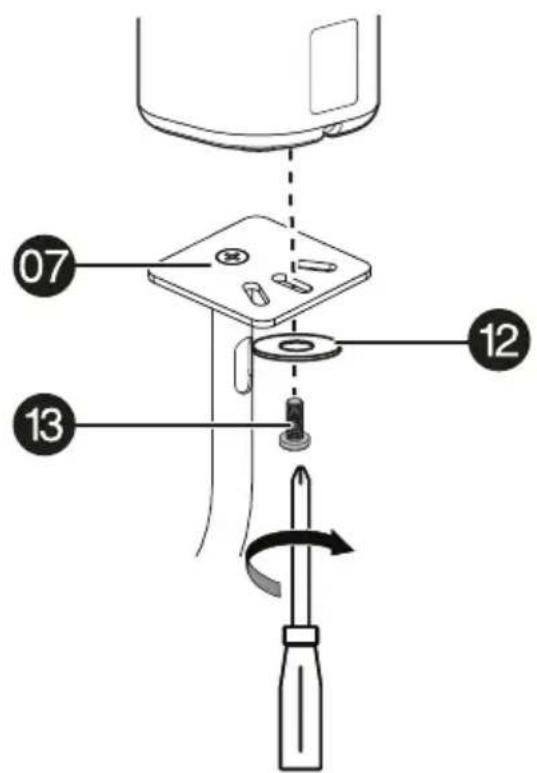

Opción B - Utilice una arandela M4 (12) y un tornillo M4 x 7 mm (13). Apriete bien y pase a STEP 4 - Routing the speaker cables.

07 12 13

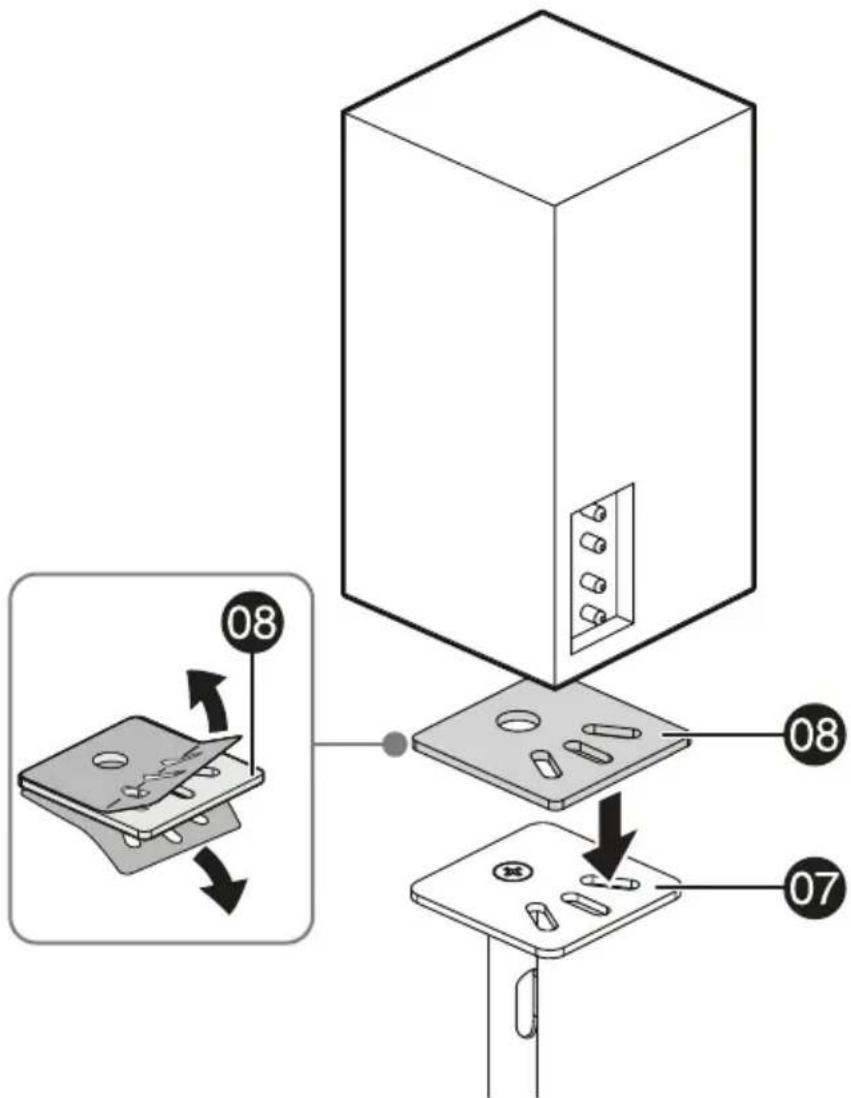

Opción C - Fije las almohadillas de altavoz de doble cara (08) a las placas superiores (07) retirando el papel que cubre la superficie adhesiva de la parte inferior de las almohadillas y presionándolas firmemente sobre las placas superiores. Cuando las almohadillas estén firmemente adheridas a las placas superiores, retire el papel que cubre la superficie adhesiva de la parte superior de las almohadillas de altavoz de doble pegamento (08) y presione firmemente los altavoces sobre las almohadillas.

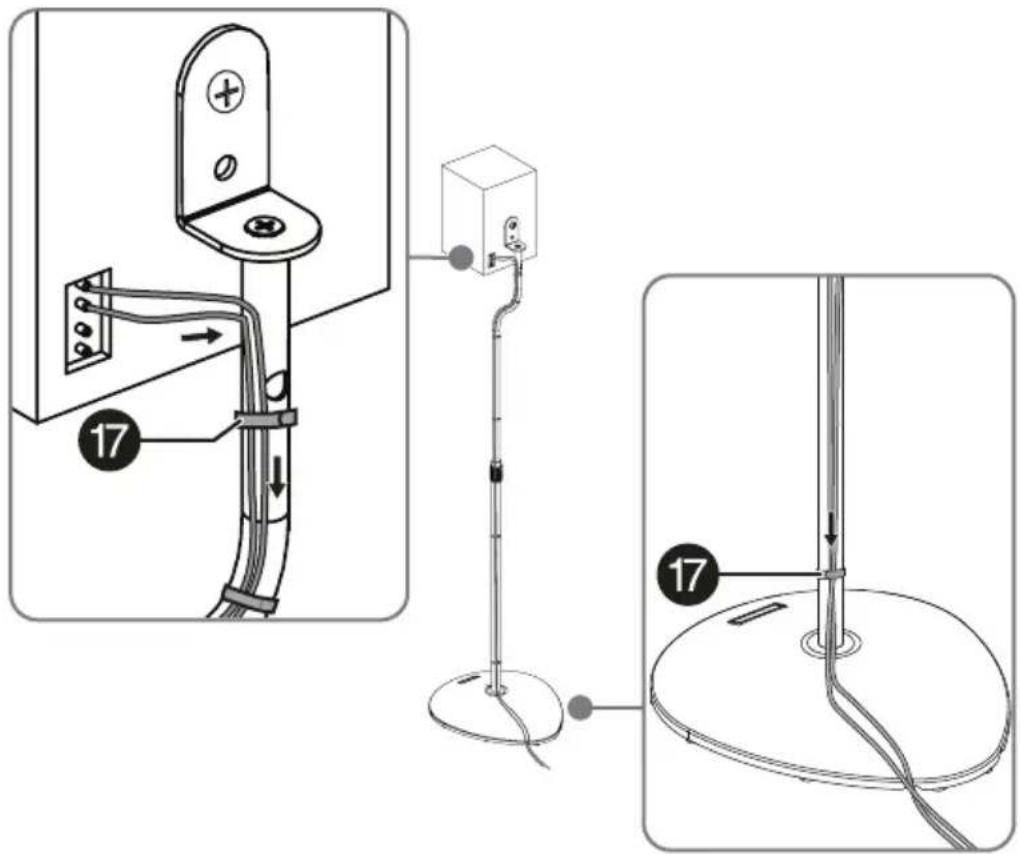

STEP 4 - Distribución de los cables de los altavoces

Necesitará

(17) Cinta autoadherente (10)

Opción A - Pase los cables de los altavoces por la ranura para cables de los altavoces en la parte superior del tubo superior, luego por el conjunto de tubos y por el agujero del tubo inferior y por debajo de la base.

Opción B - Pase los cables por el exterior de los tubos y fijelos a los tubos utilizando las cintas autoadherentes (17) según sea necesario.

El distribuidor* de los productos de la marca Insignia le garantiza a usted, el comprador original de este producto nuevo de la marca Insignia ("Producto"), que éste se encontrará libre de defectos de material o de mano de obra en su fabricación original por un período de un (1) año a partir de la fecha de compra del Producto ("Período de garantía").

Para que esta garantía se aplique, su Producto tiene que haberse comprado en los Estados Unidos o en Canadá con un detallista de la marca Best Buy o en línea en los sitios www.bestbuy.como www.bestbuy.ca y empacado con esta declaración de garantía.

¿Cuánto dura la garantía?

El Período de garantía dura por 1 año (365 días) a partir de la fecha en que compró el Producto. La fecha de compra se encuentra impresa en el recibo que recibió con el Producto.

¿Qué es lo que cubre esta garantía?

Durante el Período de garantía, si un centro de reparación autorizado de Insignia concluye que la fabricación original del material o la mano de obra del Producto se encuentran defectuosos Insignia (cómo su opción exclusiva): (1) reparará el Producto con repuestos nuevos o reconstruidos; o (2) reemplazará el Producto sin costo alguno por un producto nuevo o reconstruido con características similares. Los Productos y repuestos reemplazados bajo esta garantía se volverán propiedad de Insignia y no se le regresarán a usted. Si se requiere la reparación de Productos o partes después de que se vence el Período de garantía, usted deberá pagar todos los costos de mano de obra y de repuestos. Esta garantía estará vigente tanto como usted sea el dueño de su producto Insignia durante el período de garantía. La cobertura de la garantía se anula si usted vende o transfiere el Producto.

¿Cómo se obtiene el servicio de garantía?

Si se compró el Producto en una tienda de Best Buy, o en un sitio Web de Best Buy (www.bestbuy.com o www.bestbuy.ca), lleve su recibo original y el Producto a cualquier tienda de Best Buy. Asegúrese de volver a colocar el producto en su empaque original o en un empaque que provea la misma protección que el original.

Para obtener servicio de garantía, llame al 1-877-467-4289 en los Estados Unidos y Canadá. Los agentes de soporte técnico diagnosticarán y corregirán el problema por teléfono.

¿Dónde es válida la garantía?

Esta garantía sólo es válida en los Estados Unidos y Canadá en las tiendas de Best Buy o en sus sitios Web para el comprador original del producto en el país donde se realizó la compra.

¿Qué es lo que no cubre la garantía?

Esta garantía no cubre:

• Pérdida/deterioro de alimentos, bebidas y/o medicamentos.
• Capacitación o instrucción del cliente
  • Instalación
• Ajustes de configuración
• Daños cosméticos
• Daños debidos al clima, relámpagos, causas de fuerza mayor, tales como sobretensiones
  • Danos accidentales
• Uso inapropiado
• A b u s o
  • Negligencia
• Uso o propósito comercial, incluyendo pero no limitado al uso en centros comerciales o lugares comunes de un condominio de varios pisos o un edificio de departamentos, o cualquier uso en un lugar que no sea una casa privada.
• Modificación de alguna parte del Producto, incluyendo la antena

• Un panel de pantalla dañado por la persistencia de imágenes estáticas (sin movimiento), mostradas por períodos de tiempo extendido (efecto "burn-in").

• Daño debido al uso o mantenimiento inapropiado

• Conexión a una fuente de voltaje o de alimentación incorrecta
• Intento de reparación por cualquier persona que no sea autorizada por Insignia para reparar el Producto
• Productos vendidos "tal cual" (en el estado en que se encuentran) o "con todas sus fallas"
• Consumibles, incluyendo pero no limitado a pilas (tipo AA, AAA, C etc.)
• Productos en los cuales el número de serie asignado en la fábrica ha sido alterado o removido
• Pérdida o robo de este producto o cualquier parte de sus componentes
• Las pantallas con hasta tres (3) pixels defectuosos (puntos oscuros o incorrectamente iluminados) agrupados en una superficie más pequeña que la décima parte (1/10) del tamaño de la pantalla ni hasta cinco (5) píxeles defectuosos en toda la superficie de la pantalla. (Las pantallas basadas en píxeles pueden contener un número limitado de píxeles que pueden no funcionar normalmente).
• Los defectos o daños causados cómo resultado de cualquier contacto, sin limitarse a líquidos, geles o pastas.

EL REEMPLAZO O LA REPARACIÓN ESTIPULADOS BAJO ESTA GARANTÍA SON SU RECURSO EXCLUSIVO POR CUALQUIER VIOLACIÓN DE LA GARANTÍA. INSIGNIA NO SERÁ RESPONSABLE POR DAÑOS INCIDENTALES O CONSECUENTES DEBIDO AL INCUMPLIMIENTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA RELACIONADA CON ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A LA PÉRDIDA DE INFORMACIÓN, LA PÉRDIDA DE NEGOCIOS O DE GANANCIAS. INSIGNIA PRODUCTS NO HACE NINGUNA OTRA GARANTÍA EXPRESA E IMPLÍCITA RELACIONADA A ESTE PRODUCTO, INCLUYENDO PERO SIN LIMITARSE A, CUALQUIER GARANTÍA IMPLÍCITA Y CONDICIONES DE COMERCIALIZACIÓN Y IDONEIDAD PARA UN USO PARTICULAR, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA DECLARADO ANTERIORMENTE Y NINGUNA GARANTÍA YA SEA EXPRESA O IMPLÍCITA SE APLICARÁ DESPUÉS DEL PERÍODO DE GARANTÍA. ALGUNOS ESTADOS, PROVINCIAS Y JURISDICCIONES NO PERMITEN RESTRICCIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, ASÍ QUE LA RESTRICCIÓN ANTERIOR PUEDE NO APLICARSE EN SU CASO. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, Y USTED PUEDE POSEER OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO, O DE PROVINCIA A PROVINCIA.

INSIGNIA es una marca comercial de Best Buy y sus compañías asociadas.

* Distribuido por Best Buy Purchasing, LLC

7601 Penn Ave South, Richfield, MN 55423 U.S.A.

©2023 Best Buy. Todos los derechos reservados.
