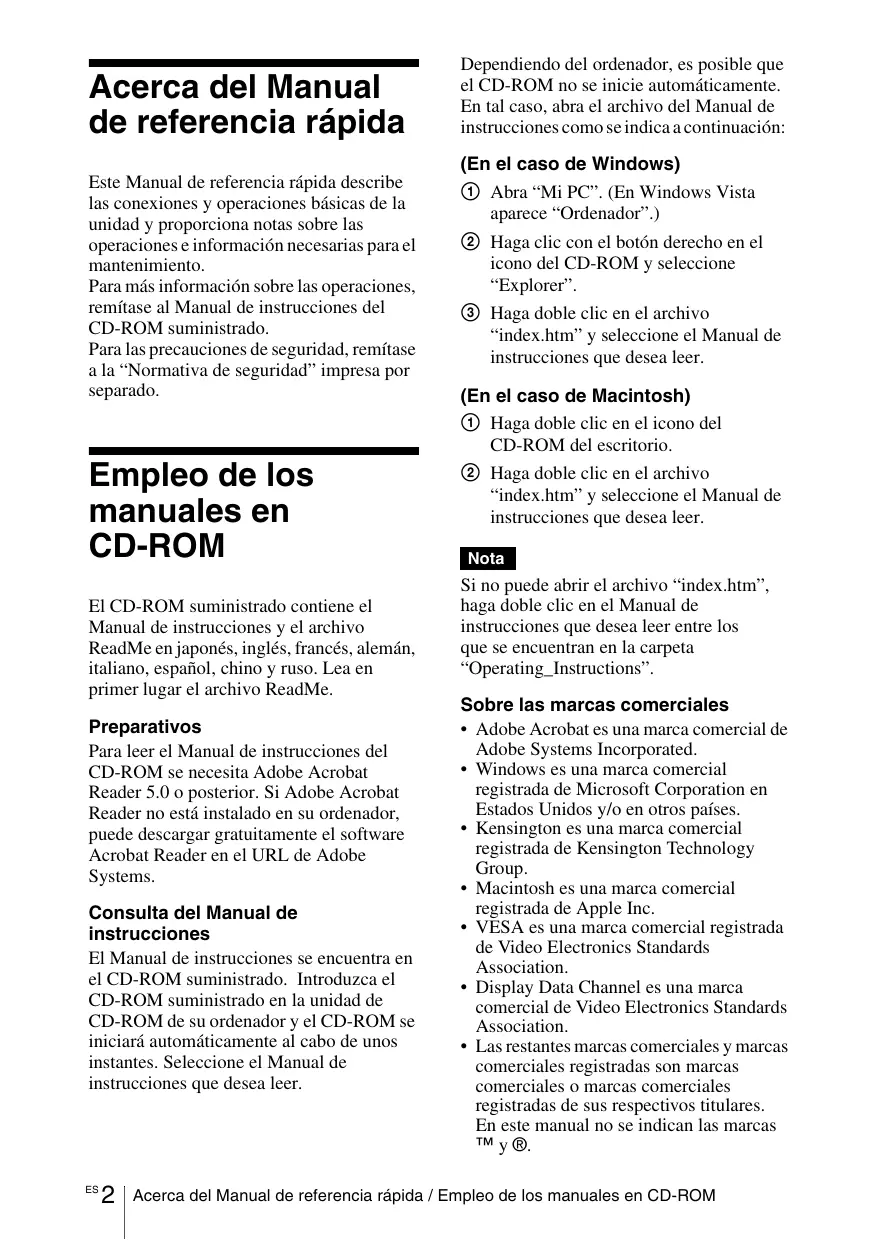

Acerca del Manual de referencia rápida Este Manual de referencia rápida describe las conexiones y operaciones básicas de la unidad y proporciona notas sobre las operaciones e información necesarias para el mantenimiento. Para más información sobre las operaciones, remítase al Manual de instrucciones del CD-ROM suministrado. Para las precauciones de seguridad, remítase a la “Normativa de seguridad” impresa por separado.

Empleo de los manuales en

CD-ROM El CD-ROM suministrado contiene el Manual de instrucciones y el archivo ReadMe en japonés, inglés, francés, alemán, italiano, español, chino y ruso. Lea en primer lugar el archivo ReadMe. Preparativos Para leer el Manual de instrucciones del CD-ROM se necesita Adobe Acrobat Reader 5.0 o posterior. Si Adobe Acrobat Reader no está instalado en su ordenador, puede descargar gratuitamente el software Acrobat Reader en el URL de Adobe Systems. Consulta del Manual de instrucciones El Manual de instrucciones se encuentra en el CD-ROM suministrado. Introduzca el CD-ROM suministrado en la unidad de CD-ROM de su ordenador y el CD-ROM se iniciará automáticamente al cabo de unos instantes. Seleccione el Manual de instrucciones que desea leer.

Dependiendo del ordenador, es posible que el CD-ROM no se inicie automáticamente.

En tal caso, abra el archivo del Manual de instrucciones como se indica a continuación: (En el caso de Windows) 1 Abra “Mi PC”. (En Windows Vista aparece “Ordenador”.) 2 Haga clic con el botón derecho en el icono del CD-ROM y seleccione “Explorer”. 3 Haga doble clic en el archivo “index.htm” y seleccione el Manual de instrucciones que desea leer. (En el caso de Macintosh) 1 Haga doble clic en el icono del CD-ROM del escritorio. 2 Haga doble clic en el archivo “index.htm” y seleccione el Manual de instrucciones que desea leer. Nota

Si no puede abrir el archivo “index.htm”, haga doble clic en el Manual de instrucciones que desea leer entre los que se encuentran en la carpeta

“Operating_Instructions”. Sobre las marcas comerciales • Adobe Acrobat es una marca comercial de Adobe Systems Incorporated. • Windows es una marca comercial registrada de Microsoft Corporation en Estados Unidos y/o en otros países. • Kensington es una marca comercial registrada de Kensington Technology Group. • Macintosh es una marca comercial registrada de Apple Inc. • VESA es una marca comercial registrada de Video Electronics Standards Association. • Display Data Channel es una marca comercial de Video Electronics Standards Association. • Las restantes marcas comerciales y marcas comerciales registradas son marcas comerciales o marcas comerciales registradas de sus respectivos titulares. En este manual no se indican las marcas ™ y ®.

Acerca del Manual de referencia rápida / Empleo de los manuales en CD-ROM Notas sobre la utilización

Nota sobre los orificios de ventilación No obstruya los orificios de ventilación (salida/entrada). Si se obstruyen, puede generarse calor en el interior y producirse un incendio o que la unidad resulte dañada. Compruebe las posiciones de los orificios de ventilación que se indican en las ilustraciones siguientes. Para otras precauciones, lea atentamente la “Normativa de seguridad” impresa por separado. Parte superior/lateral derech/frontal

a Orificios de ventilación

(salida) b Detector de control remoto c Indicadores d Orificios de ventilación (entrada) Parte trasera/lateral derech/base

Notas sobre la utilización

Conexión del proyector Cuando conecte el proyector, asegúrese de lo siguiente: • Apague todos los equipos antes de realizar cualquier conexión. • Utilice los cables apropiados para cada conexión. • Inserte firmemente los enchufes del cable. Cuando desconecte un cable, asegúrese de tirar del enchufe, no del cable. • Remítase también al manual de instrucciones del equipo que se va a conectar. Para conectar un ordenador (analógico) a Enchufe el cable de alimentación de CA a una toma mural. b Conecte el proyector a un ordenador.

Cable de conexión de audio estéreo (no suministrado) (Utilice un cable sin resistencia.)

Cable HD D-sub de 15 contactos

Para la conexión de audio estéreo, conecte el cable de conexión de audio estéreo al conector AUDIO INPUT.

Para conectar un reproductor de VCR/DVD a Enchufe el cable de alimentación de CA a una toma mural. b Conecte el proyector a un equipo de vídeo.

Para las conexiones de las señales de vídeo, dispone de las tres opciones de conexión siguientes: 1 Cable de vídeo compuesto (fonográfico) (no suministrado) 2 Cable de S-Vídeo (Mini DIN de 4 terminales) (no suministrado) 3 Cable de componentes (fonográfico × 3) (no suministrado)

Cable de conexión de audio estéreo

(no suministrado) (Utilice un cable sin resistencia.)

Para la conexión de audio estéreo, conecte el cable de conexión de audio estéreo al conector AUDIO INPUT.

ES Proyección a Pulse la tecla ?/1 (encendido/espera). b Encienda el equipo conectado al proyector. c Pulse la tecla INPUT del mando a distancia o el panel de control para seleccionar la fuente de entrada. d Si el ordenador está conectado, configúrelo para que la señal se envíe solo al monitor externo.

Ajuste del proyector a Ajuste la posición de la imagen. b Ajuste el tamaño de la imagen. c Ajuste el enfoque.

El proyector dispone del menú Imagen para seleccionar el modo de imagen y el menú Pantalla para seleccionar la relación de aspecto correspondiente de la imagen.

Apagado de la alimentación a Pulse la tecla ?/1 (encendido/espera). b Cuando aparezca un mensaje, pulse otra vez la tecla ?/1 (encendido/ espera). c Desenchufe el cable de alimentación de CA de la toma mural cuando el ventilador deje de funcionar y la tecla ?/1 (encendido/espera) se ilumine en rojo. (Excepto cuando se use la función Encendido/Apagado directo o la función Off & Go.)

Asegúrese de que el proyector se encuentra en una posición estable después de haberle dado la vuelta.

Sustitución de la lámpara

La lámpara que se utiliza como fuente de luz es un producto consumible. Por lo tanto, debe sustituir la lámpara por una nueva en los casos siguientes. • Cuando la lámpara se funde o disminuye su brillo • Cuando aparece “Por favor cambie la lámpara.” en la pantalla • Cuando el indicador LAMP/COVER se enciende (parpadea repetidamente tres veces) La vida útil de la lámpara varía según las condiciones de uso. Sustitúyala por una lámpara de proyector LMP-E191. El uso de lámparas diferentes de la LMP-E191 puede dañar el proyector. Notas

• Si la lámpara se rompe, solicite a personal especializado de Sony que sustituya la lámpara y compruebe el interior.

• Tire de la lámpara hacia fuera utilizando el asa. • Al retirar la lámpara, asegúrese de que se encuentra en posición horizontal y tire hacia arriba. No incline la lámpara. Si tira de la lámpara mientras está inclinada, la lámpara se rompe.

Apague el proyector y desenchufe el cable de alimentación de CA de la toma de CA.

Nota Antes de sustituir la lámpara, después de usar el proyector, espere al menos una hora hasta que se enfríe.

Coloque una lámina (paño) de protección debajo del proyector. Dé la vuelta al proyector de forma que vea la parte inferior.

Sustitución de la lámpara

Afloje el tornillo con el destornillador de estrella para abrir la cubierta de la lámpara.

Para mayor seguridad, no afloje más tornillos.

Afloje los dos tornillos de la lámpara con el destornillador Phillips (a).

Incline el asa hacia fuera (b) y, a continuación, extraiga la lámpara por el asa (c).

Introduzca por completo la lámpara nueva hasta que quede encajada en su sitio (a). Apriete los dos tornillos

(b). Incline el asa hacia abajo para volverla a colocar (c).

AJUSTE Entrada A A PA i n t e l i g e n t e :

Búsq. ent. auto.: Sel. señ. ent. A: Sistema de color: Ahorro de energí a: Blq. tec. panel: Visualización CC: Reiniciar cont. lámp.

12Seleccione “Ejecutar” con la tecla V y, a continuación, pulse la tecla

ENTER. El contador de la lámpara se inicializa a 0 y se muestra “Desea cambiar la lámpara y limpiar el filtro?” en la pantalla de menús. Desea cambiar la lámpara y limpiar el filtro? Sí:

• Tenga cuidado de no tocar la superficie de cristal de la lámpara.

• La alimentación no se activará si la lámpara no está bien instalada. • No deje que ningún líquido u otros objetos penetren en la ranura para evitar una descarga eléctrica o un incendio.

Consulte la página 10 para “Limpieza del filtro de aire”.

13Seleccione “Sí” con la tecla v.

Aparece “Reinic. cont. lámp. completa.” en la pantalla de menús.

Cierre la cubierta de la lámpara y apriete el tornillo.

Asegúrese de fijar la cubierta de la lámpara como estaba. Si no lo hace, no podrá encender el proyector.

Vuelva a darle la vuelta al proyector.

Pulse la tecla ?/1 para encender el proyector.

Enchufe el cable de alimentación.

La tecla ?/1 se ilumina en rojo.

10Pulse la tecla MENU y, a continuación, seleccione el menú

11Seleccione “Reiniciar cont. lámp.” y, a continuación, pulse la tecla ENTER.

Sustitución de la lámpara

ES Limpieza del filtro de aire

El filtro de aire debe limpiarse siempre que se sustituya la lámpara. Retire el filtro de aire y, a continuación, quite el polvo con una aspiradora. El tiempo necesario para limpiar el filtro de aire variará en función del entorno y de cómo se utilice el proyector. Si resulta difícil retirar el polvo del filtro con un aspirador, desmonte el filtro de aire y lávelo.

Desactive la alimentación y desenchufe el cable de alimentación.

Extraiga la cubierta del filtro de aire y retírela.

Lave el filtro de aire con una solución detergente suave y déjelo secar a la sombra.

Coloque el filtro del aire de forma que encaje en las lengüetas de la cubierta y vuelva a colocar la cubierta.

Limpieza del filtro de aire

• No descuide la limpieza del filtro de aire, de lo contrario el polvo podría acumularse hasta llegar a obstruirlo. Ello podría provocar un aumento de la temperatura en el interior de la unidad y originar un incendio, o ser la causa de un mal funcionamiento.

• Asegúrese de fijar bien la cubierta del filtro del aire; la alimentación no puede activarse si no está bien cerrada. • El filtro de aire tiene una cara frontal y otra inversa. Colóquelo de forma que encaje en una hendidura de la cubierta del mismo.

Solución de problemas

Si el proyector parece no funcionar correctamente, intente diagnosticar y corregir el problema utilizando las siguientes instrucciones. Si el problema no se soluciona, consulte con personal especializado de Sony. Para más información sobre los síntomas, remítase al Manual de instrucciones del CD-ROM. Alimentación Síntoma

La alimentación no se activa.

• La alimentación se ha apagado y encendido de nuevo con la tecla

?/1 en un corto intervalo. c Espere unos 90 segundos antes de activar la alimentación • La cubierta de la lámpara no está sujeta. c Cierre firmemente la cubierta de la lámpara. • La cubierta del filtro de aire está suelta. c Fije firmemente la cubierta del filtro del aire.

No aparece la imagen.

• Hay un cable desconectado o las conexiones son incorrectas. c Compruebe que ha realizado las conexiones adecuadas.

• Las conexiones son incorrectas. c Este proyector es compatible con DDC2B (Digital Data Channel 2B, Canal de datos digitales 2B). Si el ordenador es compatible con DDC, encienda el proyector de acuerdo con las indicaciones siguientes. 1 Conecte el proyector al ordenador. 2 Encienda el proyector. 3 Encienda el ordenador. • La selección de entrada es incorrecta. c Seleccione la fuente de entrada correctamente. • La imagen está apagada. c Pulse la tecla PIC MUTING para liberar el apagado de la imagen. • La señal del ordenador no está ajustada para la salida hacia un monitor externo ni para la salida hacia un monitor externo y un monitor LCD de ordenador. c Ajuste el ordenador para que envíe la señal solamente a un monitor externo.

La imagen aparece con ruido.

Puede que aparezca ruido de fondo, en función de la combinación del número de puntos introducidos desde el ordenador y del número de píxeles del panel LCD. c Cambie el patrón del escritorio del ordenador conectado.

La imagen no es nítida.

• La imagen está desenfocada. c Ajuste el enfoque.

• Se ha acumulado condensación en el objetivo. c Deje el proyector encendido durante unas dos horas.

Solución de problemas

La imagen se extiende más Se ha pulsado la tecla APA aunque hay bordes negros alrededor de allá de la pantalla. la imagen. c Muestre la imagen completa en la pantalla y pulse la tecla APA. c Ajuste correctamente “Desplazamiento” en el menú Ajuste de entrada.

No ha ajustado correctamente “Fase punto” en el menú Ajuste de entrada. c Ajuste correctamente “Fase punto” en el menú Ajuste de entrada.

Significado y solución

COVER parpadea en naranja. (Frecuencia de repetición de 2 parpadeos)

La cubierta de la lámpara o la del filtro de aire está suelta. c Fije la cubierta correctamente.

COVER parpadea en naranja. (Frecuencia de repetición de 3 parpadeos)

• La lámpara ha llegado al final de su vida útil. c Sustituya la lámpara.

• La lámpara ha alcanzado una alta temperatura. c Espere 60 segundos para que la lámpara se enfríe y vuelva a activar la alimentación.

Tecla ?/1 parpadea en rojo. (Frecuencia de repetición de 2 parpadeos)

• La temperatura interna es inusualmente alta. c Compruebe que nada bloquee los orificios de ventilación.

• Se está utilizando el proyector a una altitud elevada. c Compruebe que la opción “Modo gran altitud” del menú AJUSTE INSTALACIÓN está ajustada en “Sí”.

Tecla ?/1 parpadea en rojo. (Frecuencia de repetición de 4 parpadeos)

El ventilador está averiado. c Consulte con personal especializado de Sony.

Tecla ?/1 parpadea en rojo. (Frecuencia de repetición de 6 parpadeos)

Desenchufe el cable de alimentación de CA de la toma mural cuando se apague el indicador ?/1, enchufe el cable de alimentación en la toma mural y encienda el proyector de nuevo. Si el indicador

?/1 parpadea en rojo y el problema persiste, el sistema eléctrico ha fallado. c Consulte con personal especializado de Sony.

Solución de problemas

Sistema de proyección 3 paneles LCD, 1 objetivo, sistema de proyección Panel LCD VPL-EX70/EX7: Panel XGA de 0,63 pulgadas, 2.360.000 píxeles (1024 × 768 × 3) VPL-ES7: Panel SVGA de 0,63 pulgadas, 1.440.000 píxeles (800 × 600 × 3) Lámpara Lámpara de presión ultra alta de 190 W Tamaño de imagen proyectada 40 a 300 pulgadas Caudal luminoso1) VPL-EX70: 2600 lúmenes VPL-EX7/ES7: 2000 lúmenes 1) Cuando el Modo Lámpara está establecido en “Alto”. Distancia de proyección (Cuando se coloca en el suelo, el ajustador no está estirado y la función Trapezoide V está realizada. ) 40 pulgadas: 1,1 a 1,4 m (3,6 a 4,6 pies) 80 pulgadas: 2,3 a 2,8 m (7,5 a 9,2 pies) 100 pulgadas: 2,9 a 3,5 m (9,5 a 11,5 pies) 150 pulgadas: 4,4 a 5,2 m (14,4 a 17,1 pies) 200 pulgadas: 5,8 a 7,0 m (19,0 a 23,0 pies) 250 pulgadas: 7,3 a 8,8 m (24,0 a 28,9 pies) 300 pulgadas: 8,8 a 10,5 m (28,9 a 34,5 pies) Es posible que exista una pequeña diferencia entre el valor real y el valor de diseño antes mostrado. Sistema de color Sistema NTSC3.58/PAL/SECAM/ NTSC4.43/PAL-M/PAL-N/ PAL60, de conmutación automática/manual (NTSC4.43 es el sistema de color que se utiliza para reproducir vídeos grabados en NTSC en una videograbadora de sistema NTSC4.43). Señales de ordenador aceptables2) fH: 19 a 92 kHz fV: 48 a 92 Hz (Máxima resolución de señal de entrada: SXGA+ 1400 × 1050 fV: 60 Hz)

Ajuste la resolución y la frecuencia de la señal del ordenador conectado dentro del margen de señales predefinidas que admite el proyector.

Señales de vídeo aplicables

RGB 15 k 50/60 Hz, Componente progresivo 50/60 Hz DTV (480/ 60i, 575/50i, 480/60p, 575/50p, 720/60p, 720/50p, 1080/60i, 1080/50i), Vídeo compuesto, Vídeo Y/C Dimensiones 314 × 109 × 269 mm (12 3/8 × 4 3/8 × 10 5/8 pulgadas) (an/al/pr) (sin tener en cuenta las partes que sobresalen) Peso VPL-EX70: Aprox. 3,0 kg (6 lb 10 oz) VPL-EX7/ES7: Aprox. 2,9 kg (6 lb 6 oz) Requisitos de alimentación VPL-EX70/EX7: 100 a 240 V CA, 2,6 a 1,1 A, 50/60 Hz VPL-ES7: 100 a 240 V CA, 2,4 a 1,0 A, 50/60 Hz Consumo VPL-EX70/EX7: Máx.260 W (en espera: 3 W) VPL-ES7: Máx. 240 W (en espera: 3 W) Accesorios suministrados Mando a distancia (1) Pila de litio CR2025 (1) Cable HD D-sub, 15 terminales (1,8 m) (1) (1-832-428-11, SONY) Estuche de transporte (1) Cable de alimentación de CA (1) Tapa del objetivo (1) Manual de instrucciones (CD-ROM) (1) Manual de referencia rápida (1) Normativa de seguridad (1) Etiqueta de seguridad (1) El diseño y las especificaciones están sujetos a modificaciones sin previo aviso. Nota Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
