Manual de referencia rápida Este manual de referencia rápida explica las conexiones y operaciones básicas de esta unidad, y ofrece indicaciones sobre las operaciones e información necesarias para el mantenimiento. Para obtener más información sobre las operaciones, consulte el manual de instrucciones que se incluye en el CDROM suministrado. Para obtener más información sobre las precauciones de seguridad, consulte “Normativa de seguridad”. Uso de los manuales en CDROM El CD-ROM suministrado incluye el manual de instrucciones y un archivo ReadMe en japonés, inglés, francés, alemán, italiano, español y chino. Primero, consulte el archivo ReadMe. Preparativos Para leer el manual de instrucciones incluido en el CD-ROM, debe tener instalado Adobe Acrobat Reader 5.0 o posterior. Si no dispone de este programa, descargue gratis el software Acrobat Reader de la dirección URL de Adobe Systems.

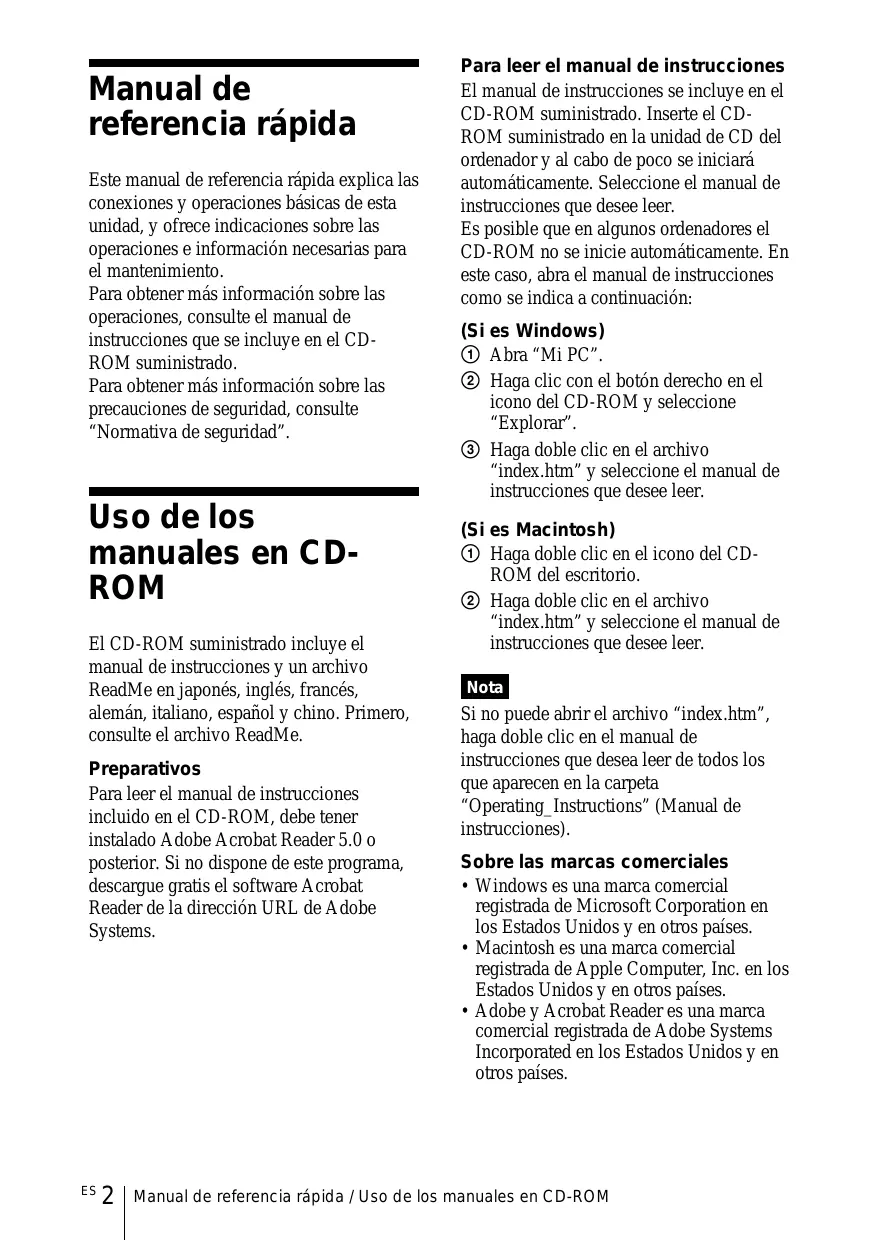

Para leer el manual de instrucciones El manual de instrucciones se incluye en el CD-ROM suministrado. Inserte el CDROM suministrado en la unidad de CD del ordenador y al cabo de poco se iniciará automáticamente. Seleccione el manual de instrucciones que desee leer. Es posible que en algunos ordenadores el CD-ROM no se inicie automáticamente. En este caso, abra el manual de instrucciones como se indica a continuación: (Si es Windows) 1 Abra “Mi PC”. 2 Haga clic con el botón derecho en el icono del CD-ROM y seleccione “Explorar”. 3 Haga doble clic en el archivo “index.htm” y seleccione el manual de instrucciones que desee leer. (Si es Macintosh) 1 Haga doble clic en el icono del CDROM del escritorio. 2 Haga doble clic en el archivo “index.htm” y seleccione el manual de instrucciones que desee leer. Nota Si no puede abrir el archivo “index.htm”, haga doble clic en el manual de instrucciones que desea leer de todos los que aparecen en la carpeta “Operating_Instructions” (Manual de instrucciones). Sobre las marcas comerciales

• Windows es una marca comercial registrada de Microsoft Corporation en los Estados Unidos y en otros países.
• Macintosh es una marca comercial registrada de Apple Computer, Inc. en los Estados Unidos y en otros países.
• Adobe y Acrobat Reader es una marca comercial registrada de Adobe Systems Incorporated en los Estados Unidos y en otros países. Manual de referencia rápida / Uso de los manuales en CD-ROM internamente y provocar un incendio o daños en ella misma. Compruebe el estado de los orificios de ventilación como aparecen en las ilustraciones siguientes. Tabla de contenido Manual de referencia rápida .................. 2 Uso de los manuales en CD-ROM ........ 2 Notas sobre el uso .................................. 3 Nota sobre los orificios de ventilación ................................. 3 Nota sobre el cable de alimentación ... 3 Proyección ............................................. 4 Conexión del proyector ................... 4 Proyección ....................................... 6 Ajuste del proyector ........................ 7 Apagado de la alimentación ............ 7 Sustitución de la lámpara ....................... 8 Limpieza del filtro de aire ..................... 9 Solución de problemas ........................ 11 Especificaciones .................................. 13 Para obtener más información sobre otras precauciones que se deben tener en cuenta, consulte atentamente el apartado “Normativa de seguridad”.

Nota sobre los orificios de ventilación No bloquee los orificios de ventilación (entrada y salida de aire). Si están bloqueados, la unidad puede calentarse Orificios de ventilación (escape) Indicadores Detector de control remoto Orificios de ventilación (aspiración)

Nota sobre el cable de alimentación Utilice un cable de alimentación adecuado al suministro eléctrico local. Tipo de enchufe Tipo de conexión Tipo de cable Corriente y tensión nominal Aprobación de seguridad Longitud del cable (máx.) Reino Unido, Irlanda, Australia, Nueva Zelanda COX-07 _1) COX-02 VM0310B H05VV-F N13237/CO-228 10A/250V 10A/250V

1) Utilice un enchufe de valor nominal adecuado, que se ajuste a las normas locales.

Tabla de contenido / Notas sobre el uso 3 ES Proyección Conexión del proyector Cuando conecte el proyector, asegúrese de lo siguiente:

• Apague todos los equipos antes de realizar cualquier conexión.
• Utilice los cables apropiados para cada conexión.
• Introduzca los enchufes de los cables correctamente. Cuando desconecte un cable, asegúrese de tirar del enchufe, no del propio cable. Asimismo consulte el manual de instrucciones del equipo que va a conectar. (El VPL-ES2 se utiliza en las ilustraciones siguientes). Conexión a un ordenador AUDIO VIDEO S VIDEO INPUT A entrada de vídeo Cable HD D-sub de 15 terminales (suministrado) Cable de conexión de audio estéreo (no suministrado) Utilice un cable sin resistencia.

Proyección Conexión a una videograbadora/reproductor de DVD AUDIO VIDEO S VIDEO INPUT A

Cable de conexión de audio estéreo (no suministrado) Utilice un cable sin resistencia. Para realizar conexiones de señal de vídeo, puede utilizar las cuatro opciones de conexión siguientes: 1 Cable de vídeo compuesto (clavija fonográfica)* (no suministrado) 2 Cable S Video (mini DIN de 4 terminales)* (no suministrado) 3 Cable de vídeo componente (3 × clavija fonográfica)* (sólo VPL-ES2) (no suministrado) (Utilice un cable coaxial de 75 Ω) 4 Cable de vídeo componente (3 × clavija fonográfica y D-Sub de 15 terminales)* (no suministrado) Si se ha realizado la conexión 4, seleccione la señal de entrada con “Sel. señ. ent. A” del menú AJUSTE. Para obtener más información, consulte el manual de instrucciones que se incluye en el CD-ROM. Proyección 5 ES Proyección Antes de conectar los equipos, enchufe el cable de alimentación de CA a una toma mural.

Pulse la tecla I/1 (encendido/espera). Encienda el equipo conectado al proyector. Pulse la tecla INPUT para seleccionar la fuente de entrada. Cuando el ordenador está conectado, debe ajustarse para que emita la señal sólo al monitor externo.

Proyección Ajuste del proyector 1 Ajusta la posición de la imagen. 2 Ajustar el tamaño de la imagen. 3 Ajustar el enfoque. El proyector está equipado con el menú CONFIGURACIÓN DE IMAGEN para seleccionar el modo de imagen y con el menú AJUSTE DE ENTRADA para seleccionar el formato de imagen adecuado. Para obtener más información, consulte el manual de instrucciones que se incluye en el CD-ROM.

TILT Focus Zoom Apagado de la alimentación 1 Pulse la tecla I/1 (encendido/espera). 2 Cuando aparezca un mensaje, pulse de nuevo la tecla I/1 (encendido/espera). 3 Desenchufe el cable de alimentación de CA de la toma mural cuando el ventilador deje de funcionar y el indicador ON/STANDBY se ilumine en rojo. Notas

• No desenchufe el cable de alimentación de CA mientras el ventilador esté en funcionamiento. Esto podría provocar daños en la unidad. (sólo VPL-ES2)
• Los circuitos internos de la función Off & Go pueden hacer que el ventilador continúe funcionando durante un corto periodo de tiempo, incluso después de pulsar la tecla I/1 para apagar la alimentación y de que el indicador ON/STANDBY cambie a rojo. (Sólo VPL-CS7)

Proyección 7 ES cruciforme para abrir la cubierta de la lámpara. Sustitución de la lámpara Notas

• Sustitúyala por una lámpara de proyector LMP-E180 (VPL-CS7) / LMP-E150 (VPLES2). El uso de lámparas diferentes de la LMP-E180 o la LMP-E150 puede dañar el proyector.
• Asegúrese de apagar el proyector y desconecte el cable de alimentación de la toma de ca antes de sustituir la lámpara. Precaución La temperatura de la lámpara será alta después de apagar el proyector con la tecla I/1. Si toca la lámpara, puede quemarse los dedos. Antes de sustituir la lámpara, espere al menos una hora hasta que se enfríe. Nota Para mayor seguridad, no afloje más tornillos.

Afloje los dos tornillos de la lámpara con el destornillador Phillips (1). Despliegue el asa (2) y, a continuación, tire de ella para extraer la unidad de la lámpara (3).

Introduzca por completo la lámpara nueva hasta que quede encajada en su sitio. Apriete los dos tornillos. Pliegue el asa . Notas

• Si la lámpara se rompe, consulte con el centro de servicio al cliente.
• Tire de la lámpara hacia fuera utilizando el asa. Si toca la lámpara, puede quemarse o herirse.
• Al retirar la lámpara, asegúrese de que se encuentra en posición horizontal y tire hacia arriba. No incline la lámpara. Si tira hacia fuera de la lámpara mientras se encuentra inclinada y la lámpara se rompe, los fragmentos pueden dispersarse y provocar heridas.

Apague el proyector y desenchufe el cable de alimentación CA de la toma de CA.

Coloque una hoja (paño) de protección debajo del proyector. Dé la vuelta al proyector de forma que vea la parte inferior. Nota Asegúrese de que el proyector se encuentra en una posición estable después de haberle dado la vuelta.

Afloje un tornillo con el destornillador Sustitución de la lámpara Notas

• Tenga cuidado de no tocar la superficie de cristal de la lámpara.
• La alimentación no se activará si la lámpara no está bien instalada.

Cierre la cubierta de la lámpara y apriete los tornillos.

Vuelva a darle la vuelta al proyector.

Conecte el cable de alimentación. El indicador ON/STANDBY alrededor de la tecla I/1 se ilumina en rojo. Pulse las siguientes teclas del mando a distancia en el orden indicado durante menos de cinco segundos cada una: RESET, b, B, ENTER. Nota Con el fin de evitar descargas eléctricas o incendios, no introduzca las manos en el compartimento de sustitución de la lámpara, ni permita que se introduzcan líquidos ni objetos. Limpieza del filtro de aire El filtro de aire debe limpiarse cada 500 horas. Cuando aparezca en la pantalla el mensaje “Por favor limpie el filtro”, quite el polvo del exterior de los orificios de ventilación con un aspirador. La cifra de 500 horas es aproximada. Este valor varía en función del entorno y de cómo se utilice el proyector. Si resulta difícil retirar el polvo del filtro con un aspirador, desmonte el filtro de aire y lávelo.

Desactive la alimentación y desenchufe el cable de alimentación.

Coloque una hoja (paño) de protección debajo del proyector y dé la vuelta al proyector.

Limpieza del filtro de aire 9 ES

Lave el filtro de aire con una solución detergente suave y déjelo secar a la sombra.

Fije el filtro de aire y vuelva a colocar la cubierta. Notas

• No descuide la limpieza del filtro de aire, de lo contrario el polvo podría acumularse hasta llegar a obstruirlo. Ello podría provocar un aumento de la temperatura en el interior de la unidad y originar un incendio, o ser la causa de un mal funcionamiento.
• Si no es posible eliminar el polvo del filtro de aire, sustitúyalo por el nuevo suministrado.
• No olvide sujetar firmemente la cubierta del filtro de aire. De lo contrario, el polvo se acumulará en el interior del proyector, lo que puede provocar averías.

Limpieza del filtro de aire Solución de problemas Si el proyector parece no funcionar correctamente, intente diagnosticar y corregir el problema utilizando las siguientes instrucciones. Si el problema no se soluciona, consulte con personal especializado de Sony. Para obtener más información sobre estos problemas, consulte el manual de instrucciones que se incluye en el CD-ROM suministrado. Mensajes Síntoma Causa y solución La alimentación no se activa.

• La alimentación se ha desactivado y activado de nuevo con la tecla I/ 1 en un corto intervalo. c Espere unos 90 segundos antes de activar la alimentación .
• La cubierta de la lámpara no está fijada. c Cierre firmemente la cubierta de la lámpara. El ajustador eléctrico de inclinación y la protección del objetivo no se cierran.

• El cable de alimentación de CA está desenchufado con la alimentación del proyector activada. c Conecte de nuevo el enchufe del cable de alimentación a la toma de CA y, a continuación, desactive la alimentación del proyector. Sin imagen.

• El cable está desconectado o las conexiones son incorrectas. c Compruebe que se han hecho las conexiones apropiadas.
• Las conexiones se han realizado de forma incorrecta. c Compruebe los procedimientos de conexión adecuados.
• La selección de entrada es incorrecta. c Seleccione correctamente la fuente de entrada mediante la tecla INPUT.
• La señal del ordenador no está ajustada para la salida hacia un monitor externo, o está ajustada tanto para un monitor externo como para un monitor LCD de ordenador. c Ajuste el ordenador para que envíe la señal solamente a un monitor externo. c Dependiendo del tipo de ordenador, por ejemplo un portátil o un equipo LCD de tipo “todo en uno”, es posible que deba pulsar determinadas teclas o cambiar la configuración para conmutar la salida del ordenador al proyector. Para obtener información detallada, consulte el manual de instrucciones suministrado con el ordenador.
• Puede aparecer ruido de fondo en función de la combinación de los números de entrada de puntos del conector y de los números de píxeles del panel LCD. c Cambie el patrón del escritorio del ordenador conectado. La imagen aparece con ruido. El color de la imagen del conector INPUT A es extraño.

• El ajuste de “Sel. señ. ent. A” del menú AJUSTE es incorrecto. c Seleccione la opción correcta, “Ordenador”, “Vídeo GBR” o “Componente”, de acuerdo con la señal de entrada. Solución de problemas 11 ES Síntoma Causa y solución La imagen no es nítida.

• La imagen está desenfocada. c Ajuste el enfoque.
• Se ha condensado humedad en el objetivo. c Deje el proyector encendido durante unas dos horas. La imagen se extiende más allá de la pantalla.

• Se ha pulsado la tecla APA aunque hay bordes negros alrededor de la imagen. c Muestre la imagen completa en la pantalla y pulse la tecla APA. c Ajuste correctamente “Desplazamiento” en el menú AJUSTE DE ENTRADA. La imagen parpadea.

• “Fase Punto”, en el menú AJUSTE DE ENTRADA, no se ha ajustado correctamente. c Ajuste correctamente “Fase Punto” en el menú AJUSTE DE ENTRADA. Se ilumina cuando el proyector se encuentra en el modo de ahorro de energía. TEMP (Temperatura)/ FAN (Ventilador) Se ilumina cuando la temperatura del interior del proyector es anormalmente alta. Compruebe si hay algún objeto que bloquee los orificios de ventilación. Parpadea cuando el ventilador está averiado. Consulte con personal especializado de Sony. LAMP/COVER Se ilumina cuando la lámpara llega al final de su vida útil o cuando alcanza una temperatura alta. Espere 90 segundos para que se enfríe la lámpara y encienda de nuevo la unidad o sustituya la lámpara. Parpadea cuando la cubierta de la lámpara no está fijada correctamente. Coloque la cubierta con firmeza. Indicador I /1. Se ilumina en rojo al enchufar el cable de alimentación de CA en una toma mural. Una vez en el modo de espera, podrá encender el proyector con la tecla I/1. Se ilumina en verde cuando la alimentación está activada. Parpadea en verde mientras funciona el ventilador de refrigeración, después de desactivar la alimentación con la tecla I/1. Durante este tiempo no podrá apagar el proyector.

Solución de problemas Especificaciones Sistema de proyección 3 paneles LCD, 1 objetivo, sistema de proyección Panel LCD panel SVGA de 0,62 pulgadas de muy alta apertura, 1.440.000 píxeles (480.000 píxeles × 3) Objetivo Objetivo zoom de 1,2 aumentos (manual) f 18,0 a 21,6 mm/F 2,2 a 2,4 Lámpara

VPL-CS7: 185 W UHP

VPL-ES2: 157 W UHP

Tamaño de imagen de proyección Margen: 40 a 300 pulgadas (medida diagonal) Salida de luz VPL-CS7: lúmenes ANSI1) 1800 lm VPL-ES2: lúmenes ANSI1) 1500 lm (cuando el Modo de Lámpara está establecido en “Alto”) Distancia de proyección (si se coloca en el suelo) Cuando se introduce la señal SVGA 40 pulgadas: 1,1 a 1,4 m (3,6 a 4,6 pies) 60 pulgadas: 1,7 a 2,1 m (5,6 a 6,9 pies) 80 pulgadas: 2,3 a 2,8 m (7,5 a 9,2 pies) 100 pulgadas: 2,9 a 3,5 m (9,5 a 11,5 pies) 120 pulgadas: 3,5 a 4,2 m (11,5 a 13,8 pies) 150 pulgadas: 4,4 a 5,3 m (14,4 a 17,4 pies) 200 pulgadas: 5,9 a 7,0 m (19,4 a 28,9 pies) 300 pulgadas: 8,8 a 10,6 m (23 a 34,8 pies) Es posible que exista una pequeña diferencia entre el valor real y el valor de diseño antes mostrado. fV: 48 a 92 Hz (Máxima resolución de señal de entrada: XGA 1024 × 768 fV: 85 Hz) Señales de vídeo aplicables 15 kHz RVA/Componente 50/60 Hz, Componente progresivo 50/ 60 Hz, DTV (480/60i, 575/50i, 1080/60i, 480/60p, 575/50p, 1080/50i 720/60p, 720/50p, 540/ 60p), Vídeo compuesto, Vídeo Y/C Dimensiones 295 × 78 × 238 mm (11 5/8 × 3 1/8 × 9 3/8 pulgadas) (ancho/ alto/prof.) (sin las partes salientes) Masa VPL-CS7: Aprox. 2,9 kg (6 lb 6oz) VPL-ES2: Aprox. 2,8 kg (6 lb 3 oz) Requisitos de alimentación CA 100 a 240 V, 50/60 Hz Consumo de energía VPL-CS7: Máx. 250 W VPL-ES2: Máx. 220 W (Modo de espera: 4.6 W) Accesorios que se suministran Mando a distancia (1) Batería de litio CR2025 (1) Cable HD D-sub de 15 terminales (2 m) (1) (1-791-992-21) Maleta flexible (1) Cable de alimentación CA (1) Filtro de aire (de repuesto) (1) Instrucciones de funcionamiento (CD-ROM) (1) Manual de referencia rápida (1) Etiqueta de seguridad (1) El diseño y las especificaciones están sujetos a modificaciones sin previo aviso. Accesorios opcionales Lámpara de proyector (de repuesto) LMP-E180 (sólo para VPL-CS7) LMP-E150 (sólo para VPL-ES2) Cable de señales SMF-402 (HD D-sub de 15 terminales (macho) y 3 × tipo fonográfico (macho)) Sistema de color Sistema

NTSC3.58/PAL/SECAM/NTSC4.43/

PAL-M/PAL-N/PAL60, cambio automático/manual Señales de ordenador que admite2) fH: 19 to 72 kHz

1) Lumen ANSI es un método de medida de American National Standard IT 7.228.

2) Ajuste la resolución y la frecuencia de la señal del ordenador conectado dentro del margen de señales

predefinidas que admite el proyector. Para obtener más información, consulte el manual de instrucciones que se incluye en el CD-ROM. Especificaciones 13 ES
