CDR560BK - Reproductor/grabador de cd PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grabador de CD digital
Características técnicas principales	Compatible con CD-R y CD-RW, grabación en tiempo real, reproducción de CD de audio, MP3 y WMA
Alimentación eléctrica	220-240 V, 50/60 Hz
Dimensiones aproximadas	430 x 320 x 100 mm
Peso	3,5 kg
Compatibilidades	Compatible con sistemas de audio domésticos estándar
Tipo de batería	No aplicable (funciona con corriente)
Tensión	220-240 V
Potencia	20 W
Funciones principales	Grabación y reproducción de CD, función de programación, pantalla LCD
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a verificar con el servicio al cliente de Philips
Seguridad	No exponer a la humedad, respetar las instrucciones de seguridad eléctrica
Información general útil	Garantía de 2 años, soporte técnico disponible

Preguntas frecuentes - CDR560BK PHILIPS

¿Cómo puedo grabar un CD con el Philips CDR560BK?

Para grabar un CD, inserte un CD virgen en el reproductor, seleccione las pistas que desea grabar y luego presione el botón 'Grabar' para comenzar la grabación.

¿Qué hacer si el reproductor no reconoce el CD?

Verifique que el CD esté limpio y sin rayones. Pruebe con otro CD virgen o reinicie el dispositivo. Si el problema persiste, puede ser necesario contactar al soporte técnico.

¿Cómo borrar un CD regrabable?

Inserte el CD regrabable en el reproductor, seleccione la opción 'Borrar' en el menú y siga las instrucciones en pantalla para finalizar el proceso.

La calidad del sonido es mala, ¿qué hacer?

Verifique las conexiones de sus altavoces y asegúrese de que estén correctamente conectados. También puede intentar usar otro cable de audio o ajustar la configuración de audio del reproductor.

El dispositivo no se enciende, ¿qué debo hacer?

Asegúrese de que el aparato esté correctamente conectado a una toma de corriente funcional. También verifique el estado del cable de alimentación. Si el problema persiste, intente reiniciar el dispositivo.

¿Cómo actualizar el firmware del Philips CDR560BK?

Visite el sitio web de Philips para descargar la última versión del firmware. Siga las instrucciones proporcionadas para instalar la actualización en su dispositivo.

¿Puedo reproducir CDs de audio grabados?

Sí, el Philips CDR560BK es compatible con CDs de audio grabados. Asegúrese de que el CD haya sido correctamente finalizado después de la grabación.

¿Cómo ajustar la hora en el Philips CDR560BK?

Presione el botón 'Menú', seleccione 'Configuraciones' y luego 'Reloj'. Siga las instrucciones en pantalla para ajustar la hora.

¿Qué tipo de CD puedo usar con este dispositivo?

El Philips CDR560BK es compatible con CD-R y CD-RW para grabación y reproducción.

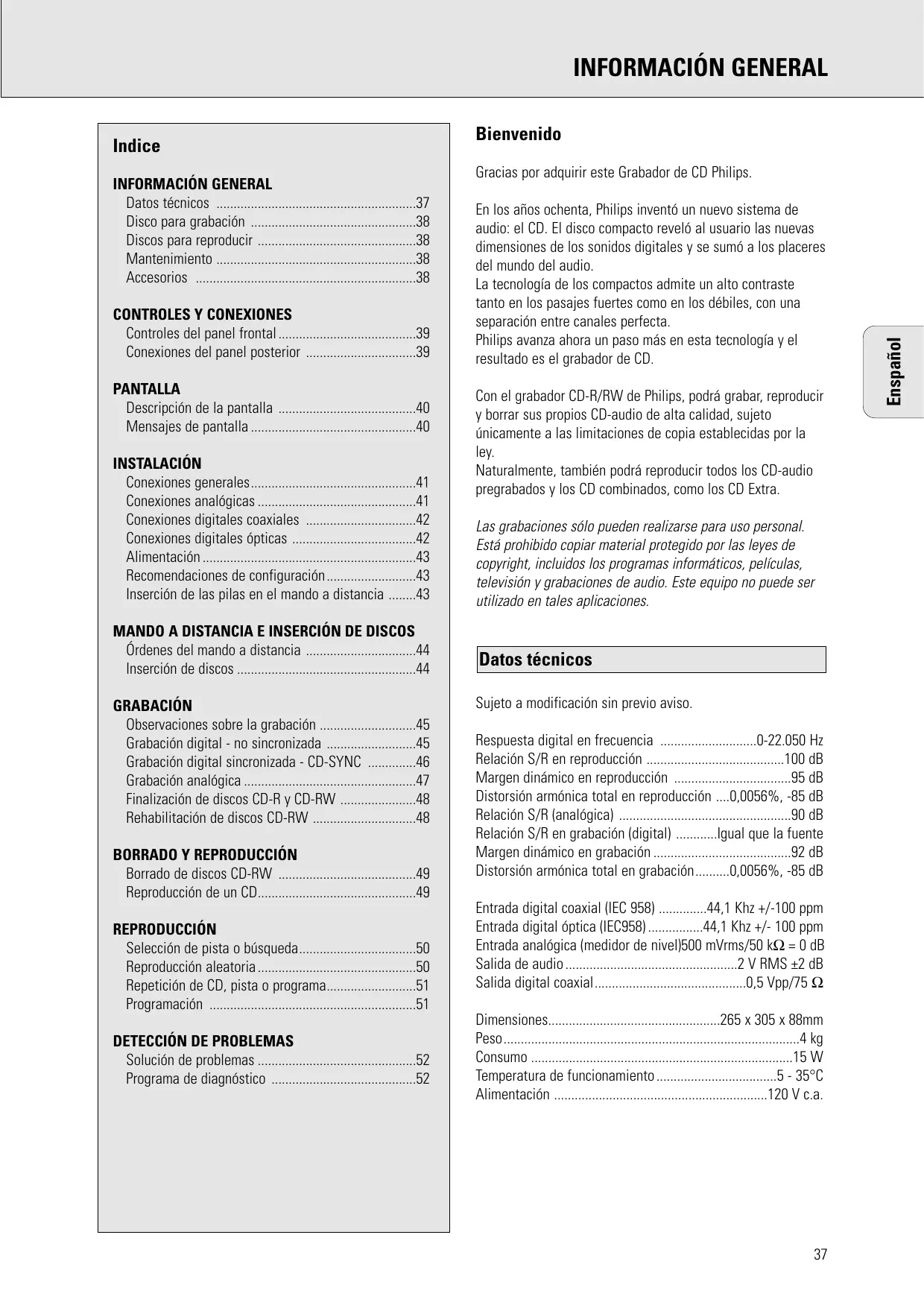

MANUAL DE USUARIO CDR560BK PHILIPS

Instrucciones de manejo

Disco para grabación ....38

Discos para reproducir ....38

Mantenimiento 38

Accesorios 38

CONTROLES Y CONEXIONES

Controles del panel frontal 39

Conexiones del panel posterior ....39

PANTALLA

Descripción de la pantalla 40

Mensajes de pantalla 40

INSTALACIÓN

Conexiones generales....41

Conexiones analógicas ....41

Conexiones digitales coaxiales 42

Conexiones digitales ópticas 42

Alimentación 43

Recomendaciones de configuración....43

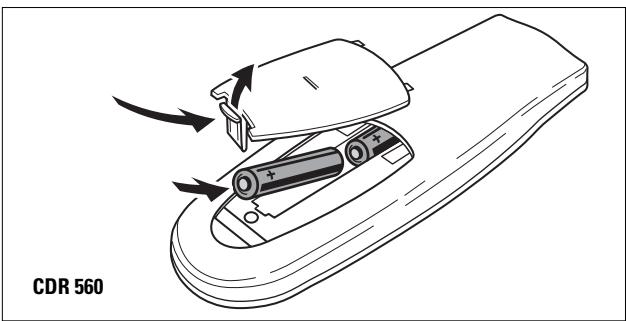

Inserción de las pilas en el mando a distancia .....43

MANDO A DISTANCIA E INSERCIÓN DE DISCOS

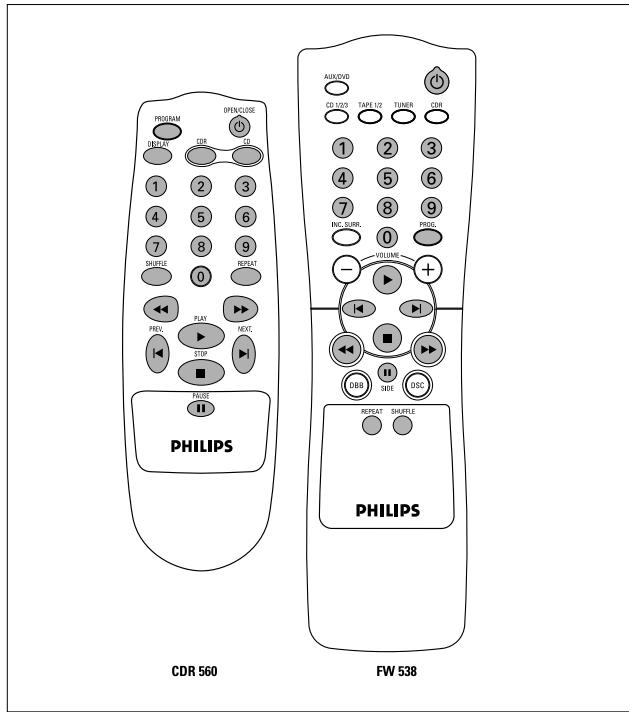

Órdenes del mando a distancia ....44

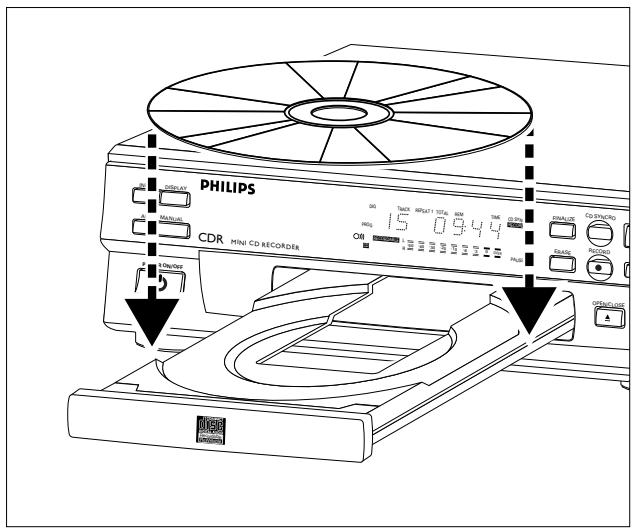

Inserción de discos 44

GRABACIÓN

Observaciones sobre la grabación .....45

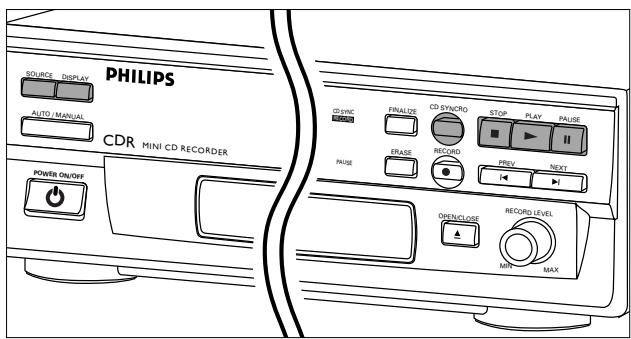

Grabación digital - no sincronizada ....45

Grabación digital sincronizada - CD-SYNC .....46

Grabación analógica 47

Finalización de discos CD-R y CD-RW ....48

Rehabilitación de discos CD-RW 48

BORRADO Y REPRODUCCIÓN

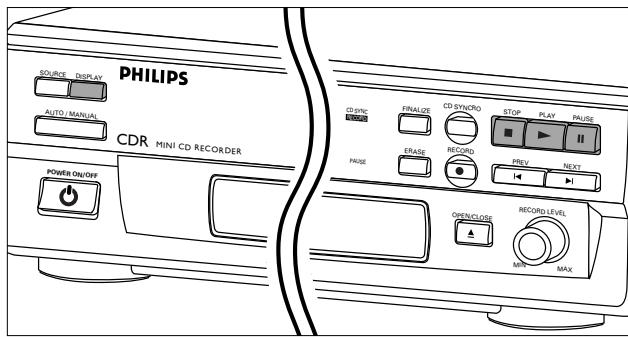

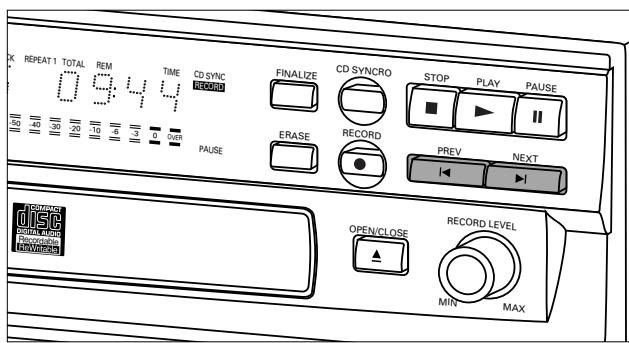

Borrado de discos CD-RW 49

Reproducción de un CD....49

REPRODUCCIÓN

Selección de pista o búsqueda....50

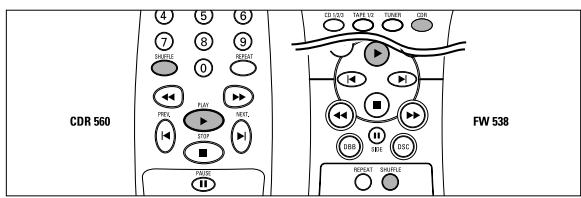

Reproducción aleatoria....50

Repetición de CD, pista o programa....51

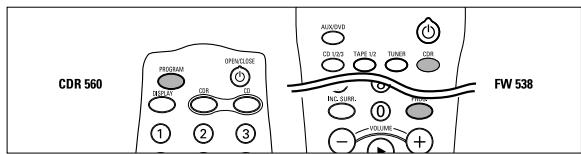

Programación ....51

DETECCIÓN DE PROBLEMAS

Solución de problemas ....52

Programa de diagnóstico ....52

Bienvenido

Gracias por adquirir este Grabador de CD Philips.

En los años ochenta, Philips inventó un nuevo sistema de audio: el CD. El disco compacto reveló al usuario las nuevas dimensiones de los sonidos digitales y se sumó a los placeres del mundo del audio.

La tecnología de los compactos admite un alto contraste tanto en los pasajes fuertes como en los débiles, con una separación entre canales perfecta.

Philips avanza ahora un paso más en esta tecnología y el resultado es el grabador de CD.

Con el grabador CD-R/RW de Philips, podrá grabar, reproducir y borrar sus propios CD-audio de alta calidad, sujeto únicamente a las limitaciones de copia establecidas por la ley.

Naturalmente, también podrá reproducir todos los CD-audio pregrabados y los CD combinados, como los CD Extra.

Las grabaciones sólo pueden realizarse para uso personal. Está prohibido copiar material protegido por las leyes de copyright, incluidos los programas informáticos, películas, televisión y grabaciones de audio. Este equipo no puede ser utilizado en tales aplicaciones.

Datos técnicos

Sujeto a modificación sin previo aviso.

Respuesta digital en frecuencia 0-22.050 Hz

Relación S/R en reproducción .....100 dB

Margen dinámico en reproducción .....95 dB

Distorsión armónica total en reproducción ....0,0056%, -85 dB

Relación S/R (analógica) .....90 dB

Relación S/R en grabación (digital) ......Igual que la fuente

Margen dinámico en grabación .....92 dB

Distorsión armónica total en grabación......0,0056%, -85 dB

Entrada digital coaxial (IEC 958) .....44,1 Khz +/-100 ppm

Entrada digital óptica (IEC958)....44,1 Khz +/- 100 ppm

Entrada analógica (medidor de nivel)500 mVrms/50 kΩ = 0 dB

Salida de audio ....2 V RMS ±2 dB

Salida digital coaxial....0,5 Vpp/75 Ω

Dimensiones....265 x 305 x 88mm

Peso....4 kg

Consumo 15 W

Temperatura de funcionamiento .....5 - 35°C

Alimentación .....120 V c.a.

Discos para grabación

Para las grabaciones, deben utilizarse discos especiales de audio (sólo música) que exhiban los logotipos indicados y la leyenda "DIGITAL AUDIO". En algunos países se han satisfecho tasas de copyright sobre estos discos.

El equipo utiliza dos tipos de discos para fines de grabación:

- CD-audio grabables (CD-R):

Completamente grabados y finalizados, estos discos se pueden utilizar en todos los reproductores y grabadores de CD.

- CD-audio regrabables (CD-RW):

Pueden grabarse, borrarse y regrabarse cientos de veces. Una vez finalizados, funcionan en reproductores y grabadoras de CD compatibles con el formato CD-RW.

En el año 1999, la mayoría de los reproductores y grabadoras de CD Philips serán compatibles con el formato CD-RW.

Discos para reproducción

El grabador de CD puede reproducir:

• Todos los CD-audio pregrabados y los CD combinados, como el CD Extra.
• Todos los discos de audio CD-R y CD-RW.

Observación: Los discos CD-R grabados con un ordenador sólo podrán utilizarse si son procesados debidamente conforme al estándar de audio (IEC958:

Consumo). Recuérdese: sólo una sesión de grabación.

Mantenimiento

En las grabaciones, es muy importante que los discos no estén sucios ni rayados.

Para limpiar un CD, pase un paño suave y sin pelusas en línea recta desde el centro hacia afuera. Los productos de limpieza pueden dañar el disco. Escriba únicamente en la cara rotulada del CD-R o CD-RW, y sólo con rotulador (punta de fieltro blanda).

Limpie el grabador de CD con un paño suave, que no suelte pelusa, ligeramente humedecido. No utilice productos de limpieza, ya que podrían tener un efecto corrosivo.

No exponga el grabador de CD, las pilas ni los discos a la humedad, lluvia, arena o temperaturas elevadas (calefacción, luz solar directa).

Si el grabador de CD no puede leer los discos correctamente, utilice un CD de limpieza normal para limpiar la lente antes de llevar el equipo a reparar. Otros métodos de limpieza podrían inutilizar la lente. Mantenga siempre cerrada la bandeja para evitar la acumulación de polvo en la lente.

Las lentes se pueden empañar si la grabadora se traslada súbitamente de un entorno frío a otro cálido. En tal caso, la reproducción de un CD resultará imposible. Espere a que se evapore la humedad del equipo.

Accesorios

• 2 cables de audio analógicos (conectores rojo y blancos)
• 1 cable digital coaxial (conectores negros) - (sólo CDR560)
• Cable de alimentación
• 2 pilas - (sólo CDR560)
• Mando a distancia - (sólo CDR560)
• Garantía
• Cable óptico (sólo CDR 538)

3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 PHILIPS CDR MINI CD RECORDER 15 09:44 IN MAX IN DIGITZ IN C TICAL IN ANA OUT IN MAX IN DIGITZ IN ANA OUT IN MAX IN TICAL IN ANA OUT IN MAX

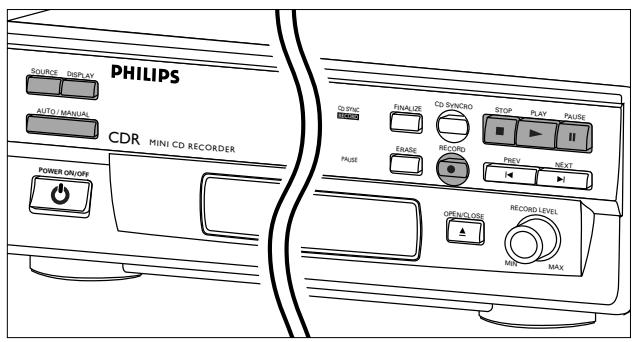

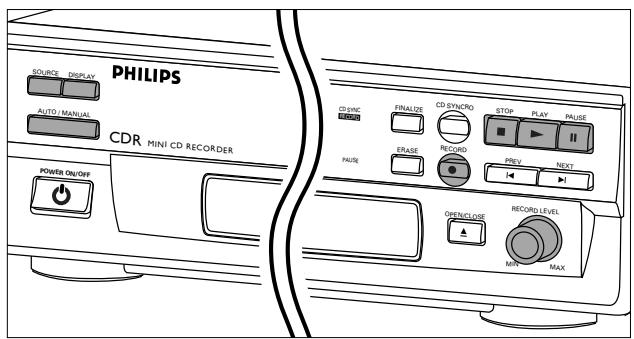

Controles del panel frontal

1 ON/OFF ..... enciende y apaga el grabador de CD
2 Bandeja de disco
3 AUTO/MANUAL .. selecciona el método de marcación de número de pista
4 SOURCE....selecciona la entrada digital o analógica
5 DISPLAY ..... selecciona la información de la pantalla
6 DISPLAY (pantalla de información)
7 ERASE .... borra la grabación
8 FINALIZE .... finaliza la grabación
9 OPEN/CLOSE.... abre/cierra la bandeja de disco
10 RECORD....grabación
11 CD-SYNC .....grabación sincronizada (comienzo automático)
12 STOP ■ .....parada
13 ◀◀. . . . . . . . . . pista anterior/búsqueda atrás
14 PLAY ▶.....activa la reproducción o grabación
15 PAUSE II ..... activa una pausa
16 ▶▶ .....siguiente pista/búsqueda adelante/nueva pista
17 REC LEVEL ..... ajusta el nivel de grabación (analógica)

Conexiones del panel posterior

1 Conexión a la red
2 ANALOG IN ..... conexión a la salida de línea de un amplificador (izquierda y derecha)
3 ANALOG OUT.... conexión a la entrada de línea de un amplificador (izquierda y derecha)
4 DIGITAL IN ..... conexión a la salida digital coaxial de un reproductor de CD
5 DIGITAL OUT .... conexión a la entrada digital coaxial de, por ejemplo, un amplificador o equipo de grabación
6 OPTICAL IN ..... conexión a la salida digital óptica de un reproductor de CD

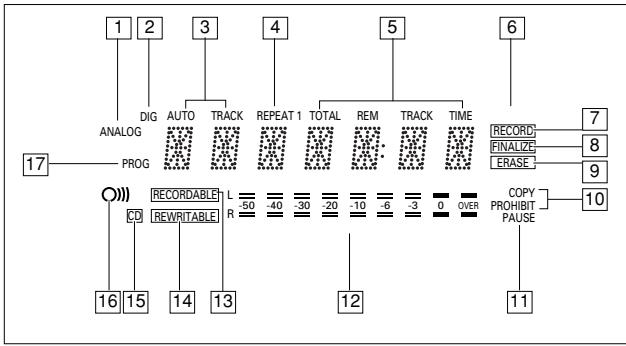

Descripción de la pantalla

1 ANALOG....está seleccionada la entrada analógica
2 DIG ..... se ilumina cuando está seleccionada la entrada digital, y parpadea cuando la entrada digital es incorrecta
3 AUTO TRACK..... incremento automático de número de pista
4 REPEAT (1).....función de repetición activada durante la reproducción
5 Número de pista y tiempo
6 CD-SYNC .... está activada la grabación sincronizada
7 RECORD ..... se ilumina durante la grabación, y parpadea en espera de grabación
8 FINALIZE ..... se ilumina durante la finalización, y parpadea en espera de finalización
⑨ ERASE ....... se ilumina durante el borrado, y parpadea en espera de borrado
10 COPY PROHIBIT .. se ilumina cuando se intenta grabar material digital protegido
11 PAUSE ..... pausa activada
12 Barra de nivel de grabación/reproducción (analógica)
13 RECORDABLE .... se ha insertado un CD-R sin finalizar
14 REWRITABLE.....se ha insertado un CD-RW
15 CD ....hay un CD insertado (CD pregrabado o CD-R/CD-RW finalizado)
16 ⚠⋯mando a distancia activo
17 PROG .... reproducción programada

Mensajes de pantalla

La pantalla puede ofrecer los siguientes mensajes informativos:

READING ...leyendo información del disco

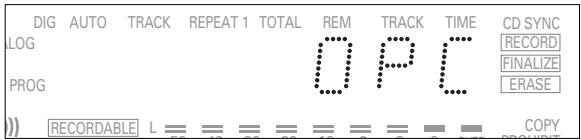

OPC ......procedimiento de calibración OPC en curso

OPEN .....apertura de bandeja

CLOSE .....cierre de bandeja

NO DISC ..no hay ningún disco insertado, o es ilegible

UPDATE .....actualizando el contenido del disco

ERROR ......error de escritura durante la grabación

RECOVER ..procedimiento de recuperación en curso

WAIT ......parada de grabación (4 segundos)

SYNC ......espera de grabación sincronizada

TRACK ......espera de borrado de pista

DISC ......espera de borrado de disco

SERVICE ..error encontrado en autocomprobación

OPCFAIL ....fallo en calibración láser. Imposibles más grabaciones

FULL ......programa completo

CD FULL ....no es posible seguir grabando

EMPTY ......no hay grabaciones en el disco; imposible finalizar

NO AUDIO (intermitente) no hay cargado un disco de audio, o es imposible leer los datos

FINAL ......se ha ejecutado la calibración láser en 96 ocasiones; finalice el disco

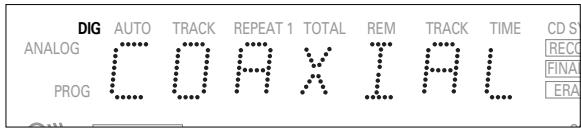

COAXIAL ..entrada digital coaxial seleccionada

OPTICAL ..entrada digital óptica seleccionada

SHUFFLE ..reproducción al azar

RC-DISC ..disco recuperado. No es posible la finalización

TOC ....parpadea durante la espera de rehabilitación de disco, iluminado fijo durante la operación de rehabilitación de disco

INPUT ......selección de entrada (CD-SYNC)

ANALOG .....entrada analógica seleccionada

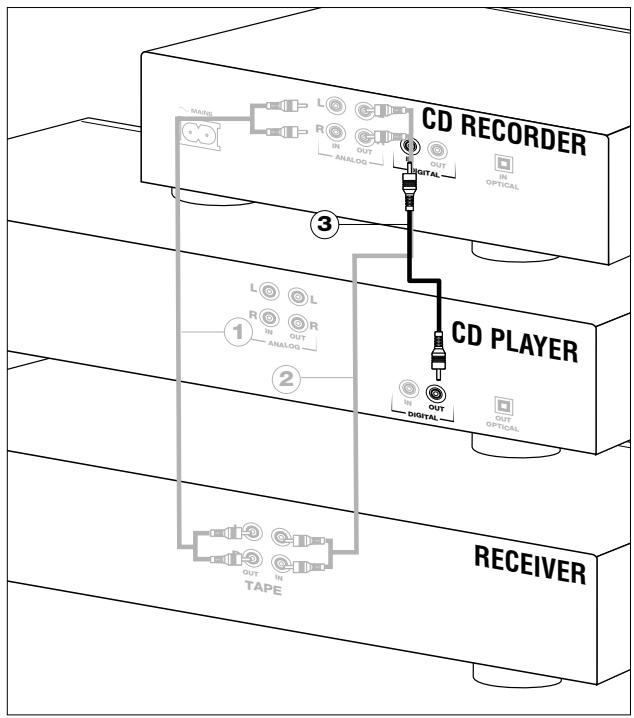

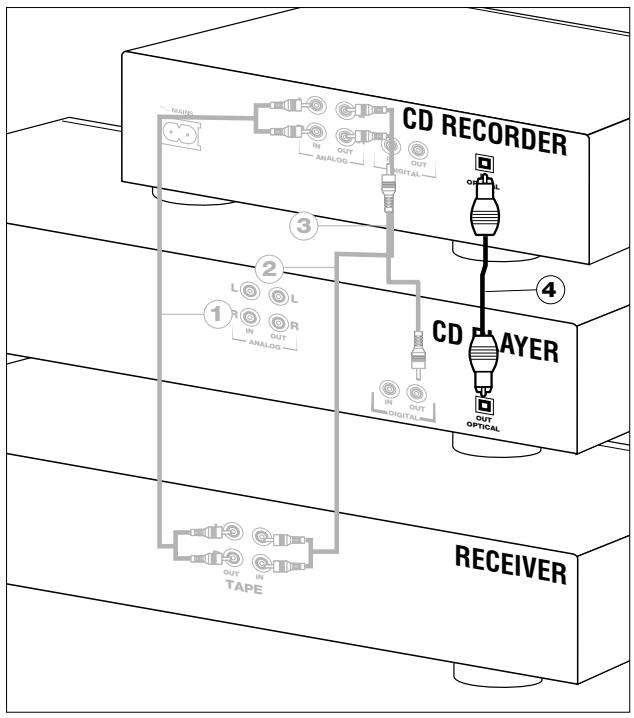

Conexiones generales

Para la grabación, el equipo dispone de las siguientes entradas:

• Entrada digital óptica
• Entrada digital coaxial
• Entrada analógica

Para la reproducción, el equipo dispone de las siguientes salidas:

Las conexiones dependerán de las posibilidades que ofrezca su equipo de audio. Consulte primero los manuales de uso de sus otros componentes.

Las grabaciones realizadas de una fuente digital (reproductor de CD) a través de los terminales digitales óptico o coaxial proporcionarán la mejor calidad de audio y prestaciones (por ejemplo, numeración automática).

(La conexión digital óptica es menos sensible a las interferencial externas).

Si su equipo no dispone de conexiones digitales, el sofisticado convertidor D/A del grabador de CD garantizará un excelente rendimiento cuando se realicen grabaciones a través de la entrada analógica.

La reproducción a través de la salida digital coaxial del grabador de CD ofrece los mejores resultados.

Si su equipo no dispone de conexiones digitales, el sofisticado convertidor D/A del grabador de CD garantizará una excelente calidad de sonido a través de la salida analógica.

Le recomendamos efectuar siempre las conexiones digitales y analógicas. De esta manera, siempre podrá realizar grabaciones analógicas cuando no sea posible la grabación digital.

A continuación explicamos las maneras más habituales de conectar el grabador de CD. Si aun así tiene dudas con las conexiones, puede contactar en cualquier momento con el Centro de Información al Consumidor de su país.

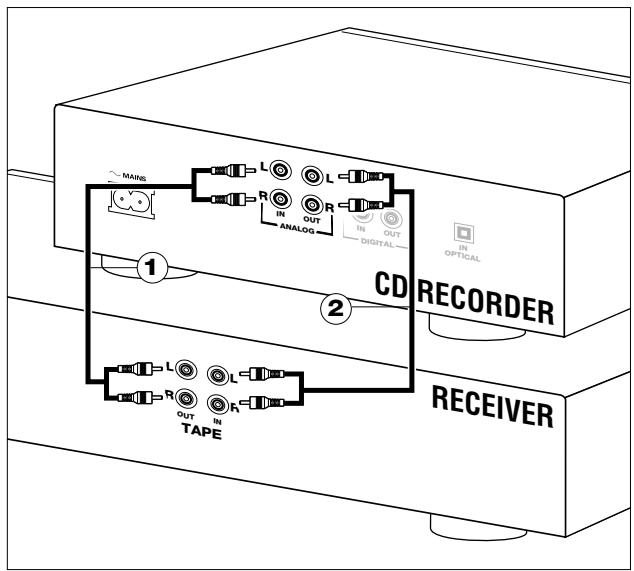

Conexiones analógicas

CD RECORDER RECEIVER TAPE 1 2 L R IN ANALOG OUT R IN DIGITAL IN OPTICAL

Utilice los cables de audio facilitados. Inserte los conectores rojos en los terminales R, y los blancos en los terminales L.

1 Para la grabación, conecte el cable ① entre las entradas ANALOG IN del grabador de CD y las salidas LINE o TAPE OUT de un amplificador.(FW538)

Observación: Para la grabación directa de un reproductor de CD, la entrada analógica del grabador deberá conectarse a la salida analógica del reproductor.

2 Para la reproducción, conecte el cable ② entre las salidas ANALOG OUT del grabador de CD y las entradas de un amplificador, por ejemplo TAPE IN, CD-R o AUX. (FW538)

Observación: No utilice nunca la entrada PHONO.

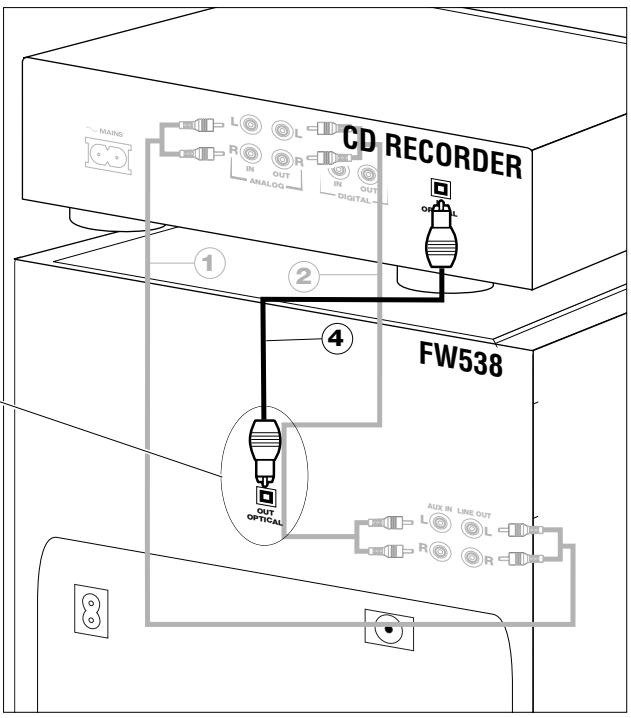

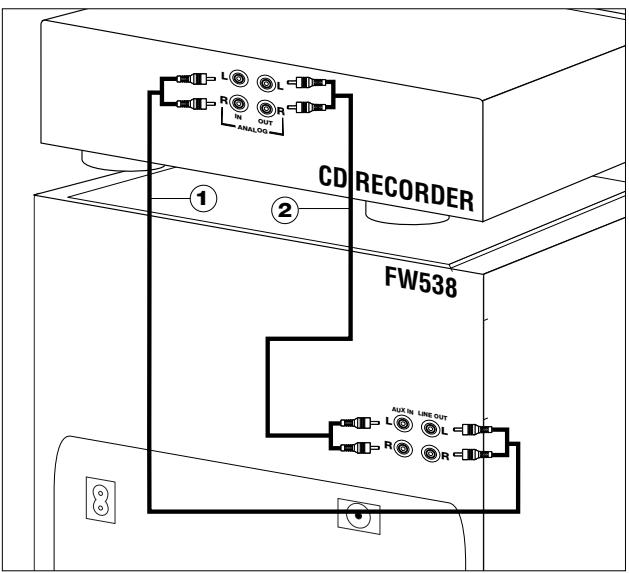

Para ser utilizado con el mando FW538:

CD RECORDER FW538 AUX IN LINE OUT

Conexiones digitales coaxiales

CD RECORDER IN ANALOG R OUT DIGITAL IN OPTICAL CD PLAYER IN ANALOG R OUT DIGITAL IN OUT OPTICAL RECEIVER IN TAPE

Utilice el cable provisto de conectores negros.

1 Para la grabación, conecte el cable ③ entre la entrada DIGITAL IN del grabador de CD y la salida DIGITAL OUT de un reproductor de CD.

Observación: El grabador de CD está provisto de una salida digital coaxial, que puede utilizarse para la reproducción digital.

Conexiones digitales ópticas

1 Retire las tapas de las conexiones digitales ópticas (le recomendamos que las conserve).
2 Para la grabación, conecte un cable de fibra óptica ④ entre la entrada digital óptica del grabador de CD y la salida digital óptica de un reproductor de CD. (FW538)

Observación: Para la reproducción, la salida digital coaxial o la salida analógica deberán conectarse a un amplificador.

Para ser utilizado con el mando FW538:

Cuando conecte el cable digital óptico, asegúrese de insertarto por completo (oirá un clic)

1 Conecte el cable de alimentación a la entrada MAINS del grabador de CD, y seguidamente a la toma de red.
2 Pulse ON/OFF para encender el grabador de CD

Observación:

• El grabador de CD se adapta automáticamente a la tensión de red local.
• Aunque el grabador de CD se encuentre apagado ("OFF"), seguirá consumiendo algo de corriente. Si desea interrumpir el suministro por completo, deberá desconectar el cable de la toma de alimentación.

Recomendaciones de configuración

• Coloque el grabador de CD sobre una superficie sólida que no esté expuesta a vibraciones.
• No sitúe el grabador de CD cerca de una fuente de calor o a la luz solar directa.
• No utilice el grabador de CD en entornos extremadamente húmedos.
• Si se integra el grabador de CD en un mueble, asegúrese de que quede libre un espacio de 2,5 cm alrededor de la unidad para su correcta ventilación.

Inserción de las pilas en el mando a distancia

CDR 560

Observación: con CDR 538, véase el mando FW538

1 Abra el compartimento de las pilas.
2 Inserte 2 pilas (AAA, R03 o UM-4; incluidas) como se ilustra en la figura.
3 Cierre el compartimento.

Observación: Recomendamos el uso de 2 pilas del mismo tipo y estado.

Las pilas contienen sustancias químicas. Deshágase de las pilas usadas conforme a las disposiciones vigentes.

Órdenes del mando a distancia

PROGRAM OPEN/CLOSE 1 2 3 4 5 6 7 8 9 SHURLE 0 REPEAT PHILIPS PHILIPS CDR 560 FW 538 AUDIO CD 1/20 TAPE 1/2 TUSER CDR 1 2 3 4 5 6 7 8 9 INC. GBR. 0 PHILIP. - VILLUMF + - STOP - REPEAT SHURLE DISB SBE DISC

PROGRAM..... programación de números de pista

DISPLAY ....... selecciona la información de la pantalla

Teclas numéricas 0 - 9 Selecionan las pistas por su número

SHUFFLE .... reproduce el CD(RW) o programa en un orden aleatorio

◀◀...... búsqueda hacia atrás

PREVIOUS ◀ ..... para desplazarse al principio de una pista anterior

STOP ■ ..... detiene el CD(RW) y borra un programa

PAUSE II ....... activa una pausa en el CD(RW)

NEXT ▶ I .... ... para desplazarse al principio de una pista posterior

PLAY ▶ ..... activa la reproducción del CD(RW)

▶▶ ...... búsqueda hacia adelante

REPEAT .... modo de repetición

CD ....sólo CDR 765

CD-R.....sólo CDR 765

OPEN/CLOSE .... Abre y cierra la bandeja de disco

Mientras mantenga pulsado un botón del mando a distancia, el indicador de la pantalla permanecerá iluminado

PROG ○) RECORDABLE L = -50 -40 -30 -20 -10 -6 -3 0 0V CD REWRITABLE R = -50 -40 -30 -20 -10 -6 -3 0 0V

Observación: Salvo indicación contraria, todos los controles se encuentran en el frontal del grabador de CD. También pueden usarse indistintamente los equivalentes del mando a distancia.

Inserción de discos

PHILIPS CDR MINI CD RECORDER 30 TICK 40/41 50/A AM 70K 20.9% HRC OFF 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.00 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1. 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0

1 Pulse OPEN/CLOSE (9) para abrir la bandeja de disco.
2 Inserte un CD, CD-R o CD-RW en la bandeja, con la cara de la etiqueta hacia arriba.

IMPORTANTE:

Para la grabación, conviene que el disco vacío esté completamente limpio de partículas de polvo y rayas (véase Mantenimiento, p.38).

3 Pulse ligeramente el frente a bandeja o pulse el botón OPEN/CLOSE para cerrar el compartimento (véase también Reproducción de un CD).

→ La pantalla le informará sobre el tipo de disco insertado.

PROG ○) RECORDABLE L = -50 -40 -30 -20 -10 -6 -3 0 OVER F CD REWRITABLE R = -50 -40 -30 -20 -10 -6 -3 0 OVER F

• Si un CD-R está finalizado, se visualizará CD en la pantalla.
• Si un CD-RW está finalizado, seguirá siendo regrabable y se visualizará CD REWRITABLE en la pantalla.

Si inserta un CD-R o CD-RW en blanco o parcialmente grabado, la unidad calibrará el disco para optimizar la grabación. Durante esta operación, la pantalla indicará primero OPC y, a continuación, el número de pistas de audio. La calibración puede requería hasta 25 segundos.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC LOG PROG )) RECORDABLE L = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = RECORD FINALIZE ERASE COPY

Observación: Sólo se pueden utilizar discos de audio. Si se inserta un disco que no sea de audio, la pantalla indicará NO AUDIO.

Observaciones sobre la grabación

En poco tiempo comprobará lo fácil que es crear sus propios discos compactos.

No obstante, es aconsejable utilizar un CD-RW la primera vez. Existen tres modalidades de grabación:

• Digital no sincronizada
• Digital sincronizada
• Analógica

- El sistema SCMS (gestión de copias en serie) sólo permite la grabación digital en determinadas condiciones:

• El procedimiento de grabación es igual para los CD-R y para los CD-RW.
• Si se trata de un CD-RW finalizado, en primer lugar deberá rehabilitarlo (página 48).
• Si el disco ya contiene grabaciones, la unidad buscará automáticamente el final de la última pista para iniciar la grabación desde ese punto.
• En el disco deben quedar al menos 7 segundos de tiempo disponible, o de lo contrario no podrá activar el modo de espera de grabación.

• Si la pantalla indica COPY PROHIBIT, no podrá realizar ninguna grabación digital del material fuente. La grabación no comenzará, o se detendrá a los 4 segundos.

• Significa que no es posible realizar una copia digital de una copia digital.

• La grabación analógica siempre es posible.
• El número de grabaciones del original es ilimitado.

- Un disco admite un máximo de 99 pistas grabadas. La longitud mínima de pista admisible es de 4 segundos.

- Se pueden realizar grabaciones digitales de discos compactos (u otras fuentes con una frecuencia de muestreo a la salida de 44,1 kHz +/- 100 ppm) a través de la entrada digital.

Importante:

Si desea reproducir un CD-R en un lector de CD normal, antes deberá ser finalizado. Véase el capítulo de finalización de discos (P 48).

Los CD-RW finalizados sólo son utilizables en reproductores de CD compatibles con el formato CD-RW.

Grabación digital - no sincronizada

PHILIPS SOURCE DISPLAY AUTO / MANUAL CDR MINI CD RECORDER POWER ON/Off CD SYNC FINALQE CD SYNCID STOP PLAY PAUSE FAUSE REASE RECORD PREV NEXT OPEN/OLD RECORD LEVEL MIN MAX

Preparación para la grabación digital

1 Asegúrese de que el disco está absolutamente limpio y no presenta rayas.
2 Pulse SOURCE repetidas veces hasta que (según la conexión digital utilizada):

→ aparezca DIG COAXIAL o DIG OPTICAL en la pantalla.

3 Pulse AUTO/MANUAL para seleccionar la numeración de pistas automática o manual.

→ Si se selecciona AUTO (recomendable), en la pantalla aparece la indicación AUTO TRACK.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD ANALOG PROG REC FIN ER

• AUTO: Los incrementos de pista se toman automáticamente del material fuente digital.
• MANUAL: Los números de pista se pueden incrementar manualmente pulsando ▶▶ (la longitud mínima de pista es de 4 segundos). (También se puede hacer en el modo AUTO).
• Los números de pista no pueden cambiarse después de la grabación.

Observación: La numeración automática funciona sólo con las fuentes provistas de señal de salida digital conforme al estándar de audio IEC 958 (consumo).

Comienzo de grabación digital

1 Desde la posición de parada, pulse RECORD para activar el modo de espera de grabación.

→ RECORD record parpadea.

• Si DIG también parpadea, la conexión digital es incorrecta.
  2 Para dar comienzo a la grabación, pulse PLAY e inmediatamente ponga en marcha la fuente (desde la posición de parada).
  → RECORD se ilumina. En la pantalla aparece el número de pista y el tiempo de grabación utilizado.
• Para grabar un silencio de 3 segundos al principio de la pista, pulse PAUSE.
• Para comprobar el tiempo de grabación (restante), pulse DISPLAY (también se puede hacer durante la grabación)
  3 Para detener la grabación, pulse STOP en el grabador de CD.
  → RECORD se apaga.
• Para interrumpir la grabación, pulse PAUSE.
  → RECORD comienza a parpadear. Reanude la grabación como en el paso 2.

Después de la grabación, la pantalla indicará UPDATE durante algunos segundos.

Observación: Si está activada la función "AUTO TRACK", el grabador se detendrá de forma automática. Las grabaciones de DAT o DCC se detendrán tras un silencio de 20 segundos. Si se desactiva "AUTO TRACK", el modo de parada automática queda desactivado.

Grabación digital sincronizada - CD-SYNC

PHILIPS SOURCE DISPLAY AUTO MANUAL CDR MINI CD RECORDER POWER ON/OFF CD SYNC FINALIZE CD SYNCRO STOP PLAY PAUSE REASE RECORD PREV NEXT OR/RECLUSE RECORD LEVEL MIN MAX

Preparación para la grabación digital sincronizada

La función CD-SYNC le permite realizar una grabación digital rápida y sencilla de un CD. Los incrementos de pista se detectan automáticamente del material original, y no se pueden añadir manualmente.

1 Asegúrese de que el disco está absolutamente limpio y no presenta rayas.
2 Pulse SOURCE repetidas veces hasta que (según la conexión utilizada):

→ DIG COAXIAL o DIG OPTICAL aparezcan en la pantalla.

Inicie la grabación digital sincronizada

1 Con el grabador en la posición de parada, pulse CD-SYNC.

→ En la pantalla aparecen las indicaciones CD-SYNC y SYNC. Tras unos instantes, RECORD comienza a parpadear.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC LOG ....54N.C RECORD PROG ....... ERASE

• Si DIG también parpadea, la conexión digital es incorrecta.
  2 Para dar comienzo a la grabación, pulse PLAY en la fuente digital.

→ La unidad comienza de inmediato a grabar, y RECORD permanece iluminado En la pantalla se visualiza el número de pista y el tiempo de grabación utilizado.

• No obstante, si pone en marcha la fuente durante la reproducción de una pista, la grabación sincronizada comenzará al principio de la siguiente.
• Para comprobar el tiempo de grabación (restante), pulse Display.

(También se puede hacer durante la grabación).

3 Para detener la grabación, pulse STOP en el grabador de CD.

→ CD-SYNC y RECORD se apagan.

- Para interrumpir momentáneamente la grabación, pulse PAUSE.

→ RECORD comienza a parpadear. Para reanudar, pulse PLAY en el grabador de CD.

Después de la grabación, la pantalla indicará UPDATE durante algunos segundos.

Observación:

- El grabador de CD no se activará hasta que no reconozca una señal digital. Aunque el tiempo de respuesta no llega a 200 milisegundos, el comienzo real de la música puede perderse en ocasiones. En tal caso, puede activar la grabación manualmente (véase la grabación digital no sincronizada).

- Las grabaciones de DAT o DCC únicamente se detendrán tras un silencio de 20 segundos.

Grabación analógica

PHILIPS SOURCE DISPLAY AUTO / MANUAL CDR MINI CD RECORDER POWER ON/OFF CD/SYNC ELECTRIC FINALIZE CPD SYN/CRO STOP PLAY PAUSE REASE RECORD PREV NEXT FAUSE OPEN/LOVE RECORD LEVEL MIN MAX

Realice grabaciones analógicas únicamente si no es posible grabar digitalmente.

Preparación para la grabación analógica

1 Asegúrese de que el disco está absolutamente limpio y no presenta rayas.
2 Pulse Source repetidas veces hasta que:

→ ANALOG aparezca en la pantalla.

3 Pulse AUTO/MANUAL para seleccionar la numeración de pistas automática o manual.

→ Si se selecciona AUTO (recomendable), en la pantalla aparece la indicación AUTO TRACK.

• AUTO: El número de pista se incrementa automáticamente después de un silencio en el original de más de 3 segundos.
• MANUAL: Los números de pista se pueden incrementar manualmente pulsando ▶▶ (la longitud mínima de pista es de 4 segundos).

(También se puede hacer en el modo AUTO).

• Los números de pista no se pueden cambiar después de la grabación.
  4 Con el grabador parado, pulse RECORD para activar el modo de espera de grabación.

→ RECORD parpadea

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC RECORD FINALIZE ERASE

5 Reproduzca la fuente en primer lugar para ajustar el nivel de grabación óptimo en el grabador de CD.

6 Gire el control REC LEVEL para que se iluminen todos los segmentos azules en la barra de nivel de grabación/reproducción, pero de forma que no se iluminen continuamente los segmentos rojos durante los pasajes más altos.
7 Detenga la fuente.

Inicie la grabación analógica

1 Para dar comienzo a la grabación, pulse PLAY en el grabador de CD e inmediatamente ponga en marcha el equipo fuente.
→ RECORD se ilumina. En la pantalla aparece el número de pista y el tiempo de grabación utilizado.
- Para grabar un silencio de 3 segundos al principio de la pista, pulse PAUSE.
- Para comprobar el tiempo de grabación (restante), pulse DISPLAY (también se puede hacer durante la grabación).
2 Para detener la grabación, pulse STOP en el grabador de CD.
→ RECORD se apaga.
- Para interrumpir momentáneamente la grabación, pulse PAUSE.
→ RECORD comienza a parpadear. Reanude la grabación como en el paso 1.

Después de la grabación, la pantalla indicará UPDATE durante algunos segundos.

Observación: Si está activada la función "AUTO TRACK", el grabador se detendrá de forma automática tras un silencio de 20 segundos. Si se desactiva "AUTO TRACK", el modo de parada automática queda desactivado.

Finalización de discos CD-R y CD-RW

La finalización es un procedimiento muy sencillo, necesario para reproducir los discos en un lector normal de CD.

Observación: La finalización impide realizar más grabaciones en un CD-R. Un CD-RW finalizado deberá rehabilitarse para poder grabar o borrar pistas.

1 Asegúrese de que el disco está absolutamente limpio y no presenta rayas.
2 Con el grabador parado, pulse FINALIZE y, antes de 3 segundos, RECORD.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC ALOG 1.42 RECORD PROG FINALIZE ERASE 11 RECORDABLE COPY

→ En la pantalla se visualiza el tiempo aproximado de la operación.
RECORD y FINALIZE se iluminan. La pantalla inicia una cuenta atrás.
Finalizada la finalización, la pantalla indica el número total de pistas y el tiempo total grabado. Con los CD-RCD RECORDABLE se convierte en CD en la pantalla. Con los CD-RW la pantalla no cambia.

La operación de finalización durará como mínimo 2 minutos.

Observación: Durante la finalización, el grabador de CD no acepta órdenes operativas.

Rehabilitación de discos CD-RW

Sólo discos CD-RW.

Si desea realizar más grabaciones (o borrar pistas) en un disco finalizado, primero deberá rehabilitarlo. Se eliminará la información TOC (tabla de contenidos).

Para rehabilitar un disco:

1 Pulse dos veces ERASE.

→ En la pantalla parpadean, TOC y ERASE.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC LOG PROG 700C FINALIZE ERASE

2 Pulse RECORD antes de 3 segundos.

→ TOC y ERASE permanecen iluminados durante la operación de borrado.

Observación: Esta operación tardará aproximadamente minuto.

Borrado de discos CD-RW

Sólo discos CD-RW.

Puede borrar:

• pista a pista desde el final.
• el disco entero.

Para borrar la última pista:

1 Asegúrese de que el disco no está finalizado (se visualiza OPC en la pantalla durante el arranque). De lo contrario, rehabilitelo primer (p.48)
2 Pulse ERASE.

→ En la pantalla parpadean TRACK y ERASE.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC LOG TRA C K RECORD PROG ERASE

3 Pulse RECORD antes de 3 segundos.

→ TRACK y ERASE permanecen iluminados durante la operación de borrado.

Para borrar todo el disco:

1 Pulse ERASE una vez (si se trata de un CD-RW finalizado) o dos veces (no finalizado)
→ En la pantalla parpadean DISC y ERASE.

DIG AUTO TRACK REPEAT 1 TOTAL REM TRACK TIME CD SYNC LOG PROG RECORD FINALIZE ERASE

2 Pulse RECORD antes de 3 segundos.

→ DISC y ERASE permanecen iluminados durante la operación de borrado.

El borrado de un disco completo puede tardar hasta 1,5 minutos.

Reproducción de un CD

PHILIPS CDR MINI CD RECORDER SOURCE DISPLAY AUTO MANUAL POWER On/OFF CD SPEC FINALIZE CD SYNCRO STOP PLAY PAUSE REASE RECORD PREV NEXT OPEN/CLOSE RECORD LEVEL MIN MAX

1 Pulse PLAY para dar comienzo a la reproducción de un CD.
→ En la pantalla aparece el número de pista y su duración, junto con el indicador de nivel de grabación/reproducción.
2 Pulse DISPLAY una, dos o tres veces para visualizar:
→ tiempo restante de pista; tiempo restante total; tiempo de pista con la barra de nivel apagada.
3 Para interrumpir momentáneamente la reproducción, pulse PAUSE.
→ PAUSE se ilumina en la pantalla
4 Para reanudar la reproducción, pulse PAUSE de nuevo o PLAY
5 Para detener la reproducción, pulse STOP.

→ En la pantalla aparece el número total de pistas y el tiempo total de reproducción.

Selección de una pista o búsqueda

OK REPEAT 1 TOTAL REM TIME CD SYNC FINALIZE CD SYNCRO STOP PLAY PAUSE 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 OVER PAUSE ERASE RECORD PREV NEXT OPEN/CLOSE RECORD LEVEL MIN MAX

Selección de una pista durante la reproducción

1 Pulse brevemente ◀◀ ó ▶▶ una o más veces.
→ La reproducción salta al principio de la pista actual, anterior o siguiente.
o bien
- Teclee el número de pista deseado con los botones numéricos del mando a distancia. Si el número consta de dos cifras, pulse las teclas en rápida sucesión.
→ La reproducción salta al principio de la pista seleccionada.

Selección de una pista con el disco parado

1 Pulse brevemente ◀◀ ó ▶▶, una o más veces.
2 Pulse PLAY.

→ La reproducción comienza en la pista seleccionada.

o bien

- Teclee el número de pista deseado con los botones numéricos del mando a distancia. Si el número consta de dos cifras, pulse las teclas en rápida sucesión.

Búsqueda durante la reproducción de CD

1 Mantenga pulsado ◀◀ ó ▶▶ (o los ◀◀ ó ▶▶ en el mando a distancia).
→ El reproductor busca primero hacia atrás o hacia adelante a 10 veces la velocidad normal, con el sonido a bajo volumen, y después prosigue el avance o retroceso rápidos con el sonido silenciado.

2 Libere el botón cuando localice el pasaje deseado.

→ La reproducción se inicia en el pasaje deseado.

Observación: Durante la reproducción aleatoria, repetida o programada, la búsqueda se limita a la pista en curso.

Reproducción aleatoria

1 Pulse SHUFFLE (o PLAY) en el mando a distancia antes o durante la reproducción de CD para activar el modo de reproducción al azar.

→ Las pistas del CD (o programa, en su caso) se reproducirán en un orden aleatorio. SHUFFLE aparece intercalado en la pantalla entre pista y pista.

2 Pulse de nuevo SHUFFLE para restablecer la reproducción normal.

Observación: La reproducción aleatoria también se desactiva si se abre la bandeja de disco.

Repetición de CD, pista o programa

1 Pulse REPEAT en el mando a distancia una o más veces durante la reproducción de CD.

→ Cuando aparezca REPEAT 1 en la pantalla, la pista en curso se repetirá de forma ininterrumpida. Cuando se visualice REPEAT, el disco o programa se repetirá continuamente.

2 Para restablecer la reproducción normal, pulse REPEAT una o más veces hasta que:

→ la indicación REPEAT desaparezca de la pantalla.

Observación:

• Puede activar la reproducción aleatoria al mismo tiempo que la repetición de CD o de programa.
• El modo de repetición también se desactiva si se abre la bandeja de disco.

Programación

Puede programar hasta 30 pistas para que se reproduzcan en el orden deseado. Las pistas se pueden programar más de una vez, pero todas contarán como posiciones del programa.

1 Pulse PROGRAM en el mando a distancia para iniciar la programación.
→ PROG parpadea en la pantalla.
2 Teclee el número de pista con los botones numéricos. Si el número consta de dos cifras, teclee los botones en rápida sucesión.
→ En la pantalla se visualiza brevemente el número de pista, seguido del número total de pistas programadas y el tiempo total del programa.
3 Repita el paso 2 con todas las pistas que desee incluir en el programa.
4 Pulse STOP o PROGRAM para finalizar la programación.

→ PROG se ilumina en la pantalla.

Observación:

• Para revisar el programa, pulse ◀◀ ó ▶▶ desde la posición de parada.
• Para añadir más pistas al programa, repita los pasos 1 a 4.
• Si intenta programar más de 30 pistas, la pantalla indicará FULL (completo).

5 Pulse PLAY para dar comienzo a la reproducción del programa.

Borrado de un programa

1 Pulse STOP si es necesario para detener la reproducción del programa.
2 Pulse de nuevo STOP para borrar el programa.

→ PROG desaparece de la pantalla.

Observación: El programa también se borra si se abre la bandeja de disco.

Solución de problemas

Si cree que el grabador de CD no funciona correctamente, conviene revisar primero la siguiente lista y ejecutar el programa de diagnóstico. Puede que se haya olvidado de algún detalle simple.

Advertencia!

Bajo ninguna circunstancia intente reparar el grabador por su cuenta, o quedaría invalidada la garantía.

SÍNTOMA: • SOLUCIÓN:

No se enciende la unidad

• compruebe que está activado (ON) el botón de encendido
• compruebe que está correctamente conectado el cable de alimentación
• apague el grabador y enciéndala de nuevo inmediatamente

No funciona la numeración automática de pistas

• compruebe si está seleccionada la función.
• compruebe si hay un silencio de 3 segundos entre las pistas (sólo grabación analógica)
• compruebe si la fuente es un equipo con salida digital conforme al estándar de audio IEC.

No hay sonido

• revise las conexiones de audio
- si utiliza amplificador, pruebe con otra fuente

Sonido de amplificador distorsionado

- compruebe que la salida analógica del grabador de CD no está conectada a la entrada Phono del amplificador.

No se inicia la reproducción

• asegúrese de que la etiqueta del disco está mirando hacia arriba
• limpie el disco
• compruebe que el disco no está defectuoso, probando con otro

No funciona el mando a distancia

• apunte con el mando directamente al grabador
• compruebe las pilas y sustitúyalas si es necesario
• seleccione primero la fuente de sonido adecuada

Impossible grabar

• limpie el disco
• compruebe si el CD-RW no está finalizado
• compruebe que es disco es grabable, y sustitúyalo si es preciso
• el disco no es de audio
• selección incorrecta de fuente de entrada

Grabación analógica distorsionada

- revise el nivel de grabación

Pausa de 20 segundos entre grabaciones

- véase la grabación digital sincronizada (CD-SYNC) p. 46

El reproductor no responde

- apague la unidad con el botón ON/OFF del panel frontal, y vuélvala a encender

Indicación SERVICE en pantalla después del encendido

- pruebe a apagar y encender la unidad

Indicación RECOVER en pantalla

• se ha producido un corte de fluido durante la grabación, y la unidad está intentando reparar el disco.
• si después aparece RC-DISC el disco ya no acepta más grabaciones y no se puede finalizar, aunque podrá ser reproducido en un grabador de CD.
• en un CD-RW, se ha perdido la pista que se estaba grabando, pero aún puede grabarse en él y finalizarse.
• si se visualiza OPC FAIL ya no es posible realizar más grabaciones, si bien podrá utilizarlo como CD en este grabador.

Programa de diagnóstico

Si persiste la anomalía, ejecute el programa de diagnóstico:

1 Apague el grabador con el botón ON/OFF.
2 Pulse al mismo tiempo PLAY y STOP, y vuelva a encender la unidad con el botón ON/OFF.
→ La pantalla indicará BUSY y, después de unos minutos, ERROR o PASSED
- Si aparece la indicación ERROR, la grabadora tiene algún defecto y debe ser reparada. Consulte a su distribuidor o llame al Centro de Información al Consumidor de Philips para que le informen sobre el centro de servicio más próximo. El número del Centro de Información al Consumidor se facilita en el libro de garantía.
- Si aparece la indicación PASSED, puede ser que haya interpretado erróneamente las instrucciones, que esté utilizando un disco inapropiado, o que se trate de un defecto mecánico o de una conexión incorrecta. Relea detenidamente las instrucciones, y si es necesario consulte a su distribuidor.
- Si no puede solucionar el problema, póngase en contacto con el centro de servicio más cercano.

3 Apague el grabador con el botón ON/OFF para salir del programa de diagnóstico.
