TVAC15010B - Televisión ABUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara exterior inalámbrica IR 2.4 GHz
Marca	ABUS
Modelo	TVAC15010B
Resolución	400 TVL (640 × 480 píxeles)
Sensor de imagen	1/4" CMOS
Lente	Lente fija de 3.6 mm
Ángulo de visión	56° horizontal, 43° vertical
Visión nocturna	27 LED IR, alcance aprox. 10 m
Sensor PIR	Sí, ángulo 60° horizontal/50° vertical, alcance máx. 5 m
Frecuencia inalámbrica	2.4 GHz
Alcance inalámbrico	Hasta 100 m (línea de visión despejada)
Cifrado	Transmisión de video cifrada digital
Clase de protección IP	IP66
Alimentación	5 V CC, 1 A mediante adaptador de corriente incluido (enchufes UE, AU, Reino Unido)
Consumo de energía	Máx. 550 mA
Temperatura de funcionamiento	-10°C a 50°C
Dimensiones (L × An × Al)	120 × 71 × 68 mm (sin antena ni soporte)
Peso	320 g
Mantenimiento	Sin mantenimiento; limpiar con paño seco; no usar disolventes ni líquidos
Seguridad	Operar solo con la fuente de alimentación especificada; proteger de líquidos; evitar la luz solar directa sobre el sensor
Alcance de la entrega	Cámara con soporte, unidad de alimentación con adaptadores UE/AU/Reino Unido, material de instalación

Preguntas frecuentes - TVAC15010B ABUS

¿Cómo emparejo la cámara con el monitor?

Conecte la alimentación a ambos dispositivos. En el monitor, vaya a Menú > Configuración de cámara > Emparejamiento, seleccione un número de cámara y confirme. Durante la cuenta regresiva de 60 segundos, presione el botón PAIRING en el cable de la cámara hasta que el LED verde LINK parpadee. Una vez que el LED permanezca fijo, el emparejamiento se ha realizado correctamente.

¿Cuál es el alcance inalámbrico máximo?

Hasta 100 metros en línea de visión despejada. El alcance puede reducirse por paredes, objetos metálicos o interferencias de otros dispositivos inalámbricos.

¿Se puede usar esta cámara en exteriores?

Sí, la cámara tiene clasificación IP66, lo que significa que es hermética al polvo y está protegida contra potentes chorros de agua. Se puede usar tanto en interiores como en exteriores.

¿Cuántas cámaras se pueden conectar a un monitor?

Se pueden emparejar hasta 4 cámaras con el monitor inalámbrico TFT de 3,5" compatible (serie TVAC15000).

¿Cómo instalo la cámara?

Marque los agujeros de taladro usando el soporte, pretaladre, inserte tacos y fije el soporte con tornillos. El soporte se puede girar 90°. Luego atornille la cámara al soporte y conecte la alimentación. Asegúrese de que la señal inalámbrica llegue al lugar de instalación.

¿Cuál es el alcance de la visión nocturna?

La visión nocturna infrarroja proporciona un alcance de aproximadamente 10 metros con 27 LED IR.

¿Qué debo hacer si la cámara no se conecta?

Verifique que tanto la cámara como el monitor estén encendidos. Asegúrese de estar dentro del alcance (preferiblemente cerca durante el emparejamiento). Presione el botón de emparejamiento dentro de la ventana de 60 segundos. Si el LED LINK no parpadea, intente reiniciar la cámara desconectando la alimentación durante unos segundos.

¿Es segura la transmisión de video?

Sí, la cámara utiliza transmisión inalámbrica cifrada digital para evitar el acceso no autorizado.

¿Cómo limpio la cámara?

Desconecte la alimentación antes de limpiar. Limpie con un paño limpio y seco. Para suciedad intensa, use un paño ligeramente humedecido con agua tibia. No use disolventes ni permita que entren líquidos en el dispositivo.

¿Para qué sirve el sensor PIR?

El sensor PIR (infrarrojo pasivo) detecta movimiento basado en cambios de calor. Se puede usar para activar la grabación o alertas cuando está conectado a un monitor compatible. Su alcance de detección es de hasta 5 metros con un ángulo horizontal de 60°.

MANUAL DE USUARIO TVAC15010B ABUS

Este manual de instrucciones contiene indicaciones importantes para el manejo y la puesta en funcionamiento del producto. Téngalas también en cuenta si entrega la máquina a terceros.

Por ello, consérvelas en un lugar adecuado para su posterior lectura.

En el índice de la página 35 encontrará un listado de los contenidos con las páginas donde podrá consultarlos.

TVAC15010B

Manual de instrucciones

Versión 04/2013

CE

Manual de instrucciones original en alemán.

Guardar para futuras consultas.

Introducción

Estimado cliente:

Le agradecemos la compra de este artículo.

Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la declaración de conformidad, diríjase a:

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual de instrucciones y respete todas las indicaciones de utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del correspondiente propietario. Todos los derechos reservados.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

Exención de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo por escrito a la dirección indicada al dorso de este manual.

ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso.

ABUS Security-Center no se hace responsable de los daños que deriven directa o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se otorga ninguna garantía por el contenido de esta documentación.

Explicación de los símbolos

	El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.
	Un signo de admiración dentro de un triángulo señaliza una indicación importante del manual de instrucciones, la cual es imprescindible tener en cuenta.
	Este símbolo señaliza consejos e indicaciones útiles para la utilización.

Indicaciones importantes de seguridad

	En el caso de daños provocados por no haber respetado las indicaciones expuestas en el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos responsables de los daños resultantes.
	No nos hacemos responsables de los daños personales o materiales provocados por una utilización incorrecta o por no haber respetado las indicaciones de seguridad.En tales casos se extingue el derecho de garantía.

Este aparato ha sido fabricado en cumplimiento de los estándares internacionales de seguridad. Lea detenidamente las siguientes indicaciones de seguridad.

Indicaciones de seguridad

1. Alimentación de corriente

100-240 V CA de tensión alterna, 50-60 Hz (con la fuente de alimentación: 5/12 V CC)

Conecte este aparato solo a fuentes de alimentación que suministren la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.

2. Sobrecarga

Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

3. Líquidos

Proteja el aparato para que no pueda penetrar ningún líquido.

4. Limpieza

Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos. Para ello se ha de desenchufar el aparato.

5. Accesorios

Conecte únicamente los aparatos expresamente previstos para ello. De otro modo se podrían producir situaciones de peligro y daños en el aparato.

6. Lugar de instalación

Este aparato está previsto tanto para zonas exteriores protegidas como para interiores. Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato.

Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga las instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones. No coloque el aparato muy cerca de calefacciones, hornos u otras fuentes de calor ni bajo la incidencia directa del sol.

Utilice el aparato solo en lugares con una temperatura ambiente que esté dentro del margen permitido de -10 °C-50 °C.

7. Transmisión inalámbrica

La cobertura de la transmisión inalámbrica depende de las condiciones del entorno. Las condiciones concretas del lugar de montaje pueden influir negativamente en la cobertura. Por ello, si no hay obstáculos entre el receptor y el emisor puede alcanzarse una cobertura de 150 m, aunque dentro de edificios será bastante menor.

Las siguientes condiciones del entorno pueden reducir la cobertura, así como la frecuencia de imágenes por segundo:

antenas de telefonía móvil, postes de líneas de alta tensión, líneas eléctricas, techos y paredes, aparatos con frecuencia de transmisión igual o similar.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de utilización antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe de red.

2. No modifique ni manipule el cable de red ni el enchufe de red.

3. Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.
4. Preste atención a que el cable de red esté lo más alejado posible de fuentes de calor para así evitar que se derrita el recubrimiento de plástico.

5. La fuente de alimentación de la cámara exterior se tiene que proteger de la humedad y el agua.

6. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

7. No abra nunca la carcasa o la fuente de alimentación.

8. No introduzca ningún objeto metálico ni inflamable en el interior del aparato.

9. A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.

10. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado, encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.

Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún defecto.

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:

• Agua o humedad excesiva del aire
• Temperaturas fuera del margen permitido
• Radiación directa del sol
• Polvo o gases, vapores o disolventes inflamables
• Fuertes vibraciones
• Campos magnéticos de gran intensidad, como cerca de máquinas o altavoces
• Orientación de la cámara en dirección al sol, lo que puede destruir el sensor
• Instalación de la cámara sobre superficies inestables

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que este presente algún daño, devuélvalo en el embalaje e informe al servicio de reparto.

Índice

1. Uso adecuado ....38
2. Volumen de entrega ....38
3. Características y funciones 38
4. Descripción del aparato 38

4.1 Vista general 38
4.2 Descripción de la cámara....39

1. Instalación....39

5.1 Emparejamiento de la cámara y el monitor....39
5.2 Montaje de las cámaras....40

1. Mantenimiento y limpieza 41

6.1 Mantenimiento....41
6.2 Limpieza....41

1. Gestión de residuos ....41

2. Datos técnicos 42

1. Uso adecuado

Esta cámara de exteriores IR inalámbrica de 2,4 GHz y PIR es un accesorio optativo del monitor TFT inalámbrico de 3,5". El monitor permite la conexión de hasta 4 cámaras. Con esta cámara de exteriores IR inalámbrica usted puede transmitir sin problemas señales de vídeo por radiofrecuencia al monitor inalámbrico.

La transmisión por radiofrecuencia de la señal supone una ventaja si no se pueden tender cables. La cámara transmite la señal de vídeo de forma inalámbrica al monitor. La conversión digital de las señales permite evitar fallos e interferencias.

Encontrará una descripción detallada del funcionamiento en el capítulo 3 "Características y funciones".

2. Volumen de entrega

Cámara inalámbrica IR de exteriores de 2,4 GHz incl. soporte de la cámara y material de montaje

Fuente de alimentación incl. adaptador EU, AU y UK 5 V CC/1 A

3. Características y funciones

• Cámara de exteriores compacta IP66 con visión nocturna por infrarrojos
• Emisor digital integrado de 2,4 GHz para la transmisión cifrada inalámbrica de datos de vídeo
• Cámara digital de exteriores IR inalámbrica para integración con monitor inalámbrico TVAC15000
• Resolución de 400 TVL, objetivo fijo de 3,6 mm

4. Descripción del aparato

4.1 Vista general

N.° de artículo	TVAC15010B
Resolución	640 x 480 píxeles
IR	√
Filtro IR basculante (JCR)	√
PIR	√
Tensión de funcionamiento	5 V CC

4.2 Descripción de la cámara

1	Antena
2	Objetivo fijo
3	LED de alimentación
4	LED de conexión
5	LED IR
6	Fotocelda
7	Soporte de la cámara
8	Micrófono
9	Botón de emparejamiento
10	Conexión a tensión de alimentación5 V CC/1A

5. Instalación

5.1 Emparejamiento de la cámara y el monitor

Para emparejar una cámara con el monitor proceda como sigue:

1. Conecte las fuentes de alimentación a la cámara y al monitor.
2. Seleccione en el menú del monitor TFT "Camera Setup -> Pairing" la cámara que desee y confirme la selección con OK. El sistema comienza una cuenta atrás de 60 segundos.
3. Durante los 60 segundos pulse la tecla PAIRING en el cable de la cámara hasta que el LED verde DE CONEXIÓN en la parte delantera de la cámara empiece a parpadear.
4. Cuando ha tenido lugar la conexión, se ilumina el LED DE CONEXIÓN de la cámara de forma permanente.

Atención:

Tenga en cuenta que la conexión puede tardar hasta 60 segundos en establecerse.

5.2 Montaje de las cámaras

Seleccione un lugar adecuado de instalación con el soporte de la cámara. Marque los orificios de fijación en la superficie de apoyo y taládrelos. A continuación, introduzca en ellos los tacos adjuntos y fije el soporte con los tornillos.

Atención:

Antes de comenzar la instalación, asegúrese de que la distancia de transmisión sea suficiente para llegar al lugar elegido.

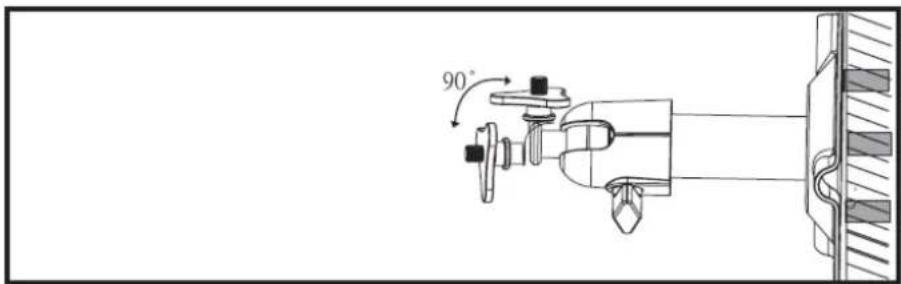

Tiene la posibilidad de girar 90° el soporte para fijar la posición que desee. A continuación, afloje el tornillo lateral y ajuste el ángulo de visión que dese; después, apriete el tornillo de nuevo para fijar la posición establecida.

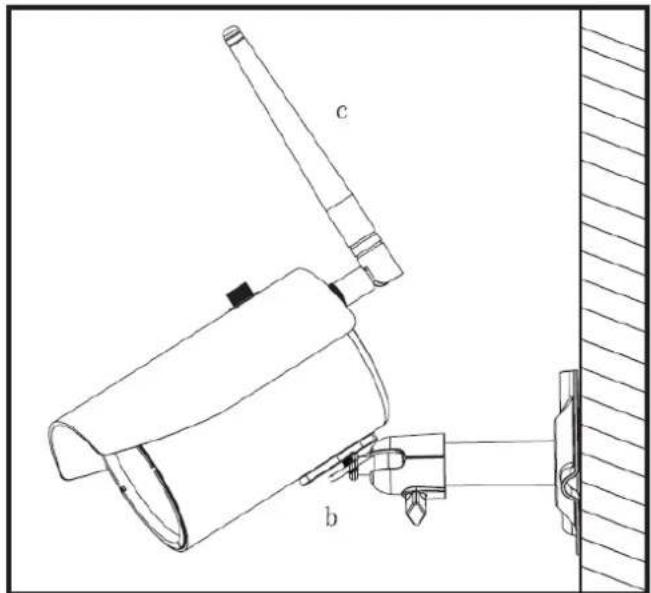

Finalmente, atornille la cámara al soporte y conecte la fuente de alimentación a la cámara.

Atención:

Para la instalación, utilice únicamente la antena adjunta.

6. Mantenimiento y limpieza

6.1 Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.

Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y evite que pueda ponerse en marcha de nuevo involuntariamente.

El funcionamiento seguro no está garantizado si:

• El aparato presenta daños visibles.
• El aparato no funciona.

Tenga en cuenta lo siguiente:

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que deba controlar o mantener en el interior del aparato; no lo abra nunca.

6.2 Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.

Evite que entren líquidos en el aparato.

No utilice limpiadores químicos; estos pueden dañar (desteñir) la superficie de la carcasa.

7. Gestión de residuos

Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los aparatos electrónicos al finalizar su vida útil. Este símbolo significa que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas en la ley, separado de la basura doméstica y de la basura industrial. La eliminación del aparato usado se puede realizar a través de distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales relativas a la gestión de materiales. El ayuntamiento de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). La separación y reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la protección de la salud y el medio ambiente.

8. Datos técnicos

Código de referencia	TVAC15010B
Frecuencia	2,4 GHz
Modulación	GFSK
Potencia de emisión	16 dBm
Potencia de emisión	-82 dBm
Líneas de TV	400 TVL
Sensor de imagen	1/4" CMOS
Resolución	640 x 480 píxeles (VGA)
Número de LEDs de infrarrojos	27
Objetivo	3,6 mm
Ángulo de visión	56° (H) / 43° (V)
Ángulo de visión PIR	60° (H) / 50° (V)
Alcance PIR	Máx. 5 m
Alcance función de visión nocturna	Aprox. 10 m
Filtro de IR basculante	Sí
Clase de protección IP	IP 66
Cobertura	aprox. 100 m (sin obstáculos)*
Alimentación de tensión	5 V CC/1 A
Consumo de corriente	Máx. 550 mA
Temperatura de funcionamiento	-10 °C-50 °C
Dimensiones (An x P x Al)	120 x 71 x 68 (sin antena y soporte)
Peso	320 g

* La distancia máxima de transmisión depende de las condiciones del entorno (por ej., antenas de telefonía móvil, postes de líneas de alta tensión, líneas eléctricas, techos y paredes, etc.). En condiciones adversas solo se alcanzan distancias de transmisión menores.

Imprint
