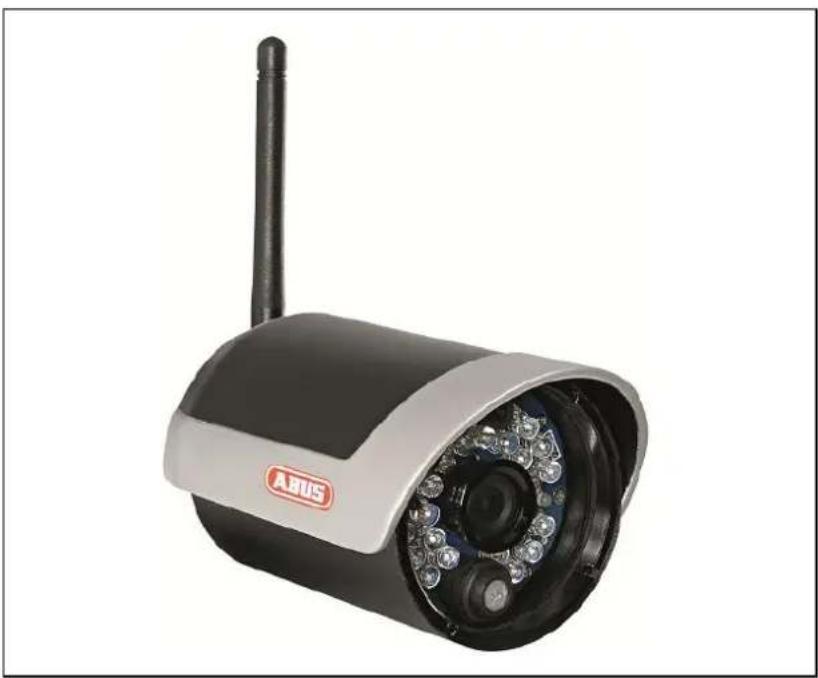

Produkttype	2.4 GHz IR trådløs udendørs kamera
Mærke	ABUS
Model	TVAC15010B
Opløsning	400 TVL (640 × 480 pixels)
Billedsensor	1/4" CMOS
Linse	3,6 mm fast linse
Synsvinkel	56° vandret, 43° lodret
Natvision	27 IR-LED'er, rækkevidde ca. 10 m
PIR-sensor	Ja, vinkel 60° vandret/50° lodret, rækkevidde maks. 5 m
Trådløs frekvens	2,4 GHz
Trådløs rækkevidde	Op til 100 m (fri sigtelinje)
Kryptering	Digital krypteret videooverførsel
IP-beskyttelsesklasse	IP66
Strømforsyning	5 V DC, 1 A via medfølgende strømadapter (EU, AU, UK-stik)
Strømforbrug	Maks. 550 mA
Driftstemperatur	-10°C til 50°C
Mål (L × B × H)	120 × 71 × 68 mm (uden antenne og beslag)
Vægt	320 g
Vedligeholdelse	Vedligeholdelsesfri; rengør med tør klud; ingen opløsningsmidler eller væsker
Sikkerhed	Brug kun med specificeret strømforsyning; beskyt mod væsker; undgå direkte sollys på sensoren
Leveringsomfang	Kamera med beslag, strømforsyningsenhed med EU/AU/UK-adaptere, installationsmateriale

Ofte stillede spørgsmål - TVAC15010B ABUS

Hvordan parrer jeg kameraet med skærmen?

Tilslut strøm til begge enheder. På skærmen, gå til Menu > Kameraindstillinger > Parring, vælg et kameranummer og bekræft. Under den 60-sekunders nedtælling, tryk på PAIRING-knappen på kameraets kabel, indtil den grønne LINK-LED blinker. Når LED'en forbliver fast, er parringen vellykket.

Hvad er den maksimale trådløse rækkevidde?

Op til 100 meter i fri sigtelinje. Rækkevidden kan reduceres af vægge, metalgenstande eller interferens fra andre trådløse enheder.

Kan dette kamera bruges udendørs?

Ja, kameraet er IP66-klassificeret, hvilket betyder, at det er støvtæt og beskyttet mod kraftige vandstråler. Det kan bruges både indendørs og udendørs.

Hvor mange kameraer kan tilsluttes til én skærm?

Op til 4 kameraer kan parres med den kompatible 3,5" TFT trådløse skærm (TVAC15000-serien).

Hvordan installerer jeg kameraet?

Marker borehuller ved hjælp af beslaget, forbear, indsæt rawplugs, og fastgør beslaget med skruer. Beslaget kan drejes 90°. Skru derefter kameraet på beslaget og tilslut strømforsyningen. Sørg for, at det trådløse signal når installationsstedet.

Hvad er natvisionsrækkevidden?

Infrarød natvision giver en rækkevidde på cirka 10 meter med 27 IR-LED'er.

Hvad skal jeg gøre, hvis kameraet ikke opretter forbindelse?

Kontroller, at både kamera og skærm er tændt. Sørg for, at du er inden for rækkevidde (helst tæt på under parring). Tryk på parringsknappen inden for 60-sekunders vinduet. Hvis LINK-LED'en ikke blinker, prøv at nulstille kameraet ved at afbryde strømmen i et par sekunder.

Er videooverførslen sikker?

Ja, kameraet bruger digital krypteret trådløs transmission for at forhindre uautoriseret adgang.

Hvordan rengør jeg kameraet?

Afbryd strømmen før rengøring. Tør med en ren, tør klud. Ved kraftig snavs, brug en klud let fugtet med lunkent vand. Brug ikke opløsningsmidler, og lad ikke væsker trænge ind i enheden.

Hvad bruges PIR-sensoren til?

PIR-sensoren (Passiv Infrarød) registrerer bevægelse baseret på varmeændringer. Den kan bruges til at udløse optagelse eller advarsler, når den er tilsluttet en kompatibel skærm. Dens detektionsrækkevidde er op til 5 meter med en 60° vandret vinkel.

BRUGSANVISNING TVAC15010B ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 15.

Polski

Original betjeningsmanual på dansk.

Opbevares til fremtidige formål!

CE

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Denne enhed er lavet efter internationale sikkerhedsstandarter, læs venligst sikkerheds instruktionerne omhyggeligt.

Sikkerhedsinstruktioner

1. Hoved forsyning

100–240 V AC vekselspænding, 50–60 Hz (via strømforsyning til 5 V DC)

Forsyn dette produkt med en strømforsyningstype af typen der star på mærkaten. Hvis du ikke er sikker på hvilken forsyning der findes i dit hjem, kontakt derfor dit lokale elforsyningsfirma. Fjern produktet fra hovedforsyningen før du starter installationen.

2. Overbelastning

Lad vær med at overbelaste en vægkontakt, en forlænger eller en adapter. Dette kan resultere i elektrisk ild eller stød.

3. Væsker

Installer kun enheden i tørre og støvbeskyttede rum, beskyt enheden imod alle slags former for væsker.

4. Rensning

Fjern enheden fra hovedforsyningen. Brug en let dampet klud(Ingen opløsningsmidler) til at støve af produktet.

5. Tilbehør

Lad vær med at bruge tilbehør som ikke er godkendt, dette kan give skader på produktet.

6. Placering

• Dette apparat er både udviklet til anvendelse i beskyttede udendørsområder og til anvendelse indendørs.
• Et fald selv fra lav højde kan beskadige produktet.
• Monter produktet på en sådan måde, at apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringsoplysningerne i det pågældende kapitel i denne betjeningsvejledning.
• Beskyt enheden med alle former for væsker.
• Placer ikke enheden nær radiatorer ikke varmeblæsere.
• Placer enheden i miljøer med temperaturer imellem -10^ 50^ .

Den trådløse overførsels rækkevidde afhænger af forskellige miljøpåvirkninger. De lokale forhold på monteringsstedet kan påvirke rækkevidden negativt. Derfor kan ved frit udsyn opnås en strækning på indtil 200 m mellem modtageren og senderen, men i bygninger betydeligt mindre.

Følgende miljøpåvirkninger begrænser både rækkevidden og billedhastigheden:

Mobiltelefonantenner, højspændingsmaster, elektriske ledninger, lofter og vægge, apparater med den samme eller tilstødende trådløse frekvens.

Advarsler

Følg alle sikkerheds instruktioner før at installationen begynder!

1. Følg alle disse bestemmelser for at undgå skader af strømledningen og stikket.

2. Lad vær med at ændre strømledningen eller stikket vilkårligt.

3. Vær sikker på at afkoble ledningen når du holder i stikket.
4. Hold varme enheder så langt væk fra ledningen, for at undgå at vinyl kappen kan smelte.

5. Udendørskameraets strømforsyning skal beskyttes mod fugt og væde.

6. Følg disse instruktioner. Hvis ikke, kan det forsage elektrisk stød:

7. Åben ikke hovedenheden eller strømforsyningen.

8. Lad vær med at indsætte metal eller brandfarlige ting i enheden.

9. For at undgå skade ved lyn, brug derfor an overspændings beskytter.

10. Lad vær med at bruge produktet hvis det er gået i stykker. Hvis dette gøres, kan der ske større skade.. Kontakt den lokale leverandør hvis produktet er gået i stykker.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Undgå følgende problematiske omgivelser ved betjeningen:

• Våde omgivelser eller for høj luftfugtighed
• Ekstrem kulde eller varme.
• Direkte sollys
• Støv eller brændbare gasser, dampe eller opløsningsmidler
• kraftige rystelser
• kraftige magnetfelter, som f.eks. i nærheden af maskiner eller højtalere.
• Kameraet må ikke rettes mod solen. Det kan medføre ødelæggelse af sensoren.
• Kameraet må ikke installeres på ujævne flader.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Korrekt anvendelse....18
2. Leveringsomfang....18
3. Kendetegn og funktioner....18
4. Apparatbeskrivelse 18

4.1 Overblik....18
4.2 Beskrivelse af kameraet....19

1. Installation....19

5.1 Forbindelse af kameraerne og monitoren.... 19
5.2 Kameramontering....20

1. Vækanskaffelse 21

2. Tekniske data....22

1. Korrekt anvendelse

Dette trådløse IR-udendørskamera 2,4 GHz med PIR er ekstra tilbehør til den trådløse 3,5" TFT-monitor. Du har mulighed for at forbinde indtil 4 kameraer med monitoren. Med dette trådløse 2,4 GHz IR-udendørskamera kan du uden problemer overføre videosignaler trådløst til den trådløse monitor. Den trådløse signaloverførsel er en fordel over alt, hvor det ikke er muligt at trække kabler: Kameraet overfører videosignalet trådløst til monitoren. På grund af omformningen til digitale signaler kan forstyrrelser og interferenser dermed undgås.

En udførlig funktionsbeskrivelse finder du i kapitel „3. Kendetegn og funktioner“.

2. Leveringsomfang

Trådløst IR-udendørskamera 2,4 GHz inkl. kameraholder og monteringsmateriale

3. Kendetegn og funktioner

• Kompakt IP66 udendørskamera med infrarød natsigtfunktion
• Integreret digital 2,4 GHz sender til kodet trådløs overførsel af videodata
• Digitalt, trådløst IR-udendørskamera til integration i TVAC15000 trådløs monitor
  • 400 TVL opløsning, 3,6 mm fast objektiv

Varenummer	TVAC15010B
Opløsning	400 TVL
IR	√
IR-drejefilter (ICR)	√
PIR	√
Driftsspænding	5VDC

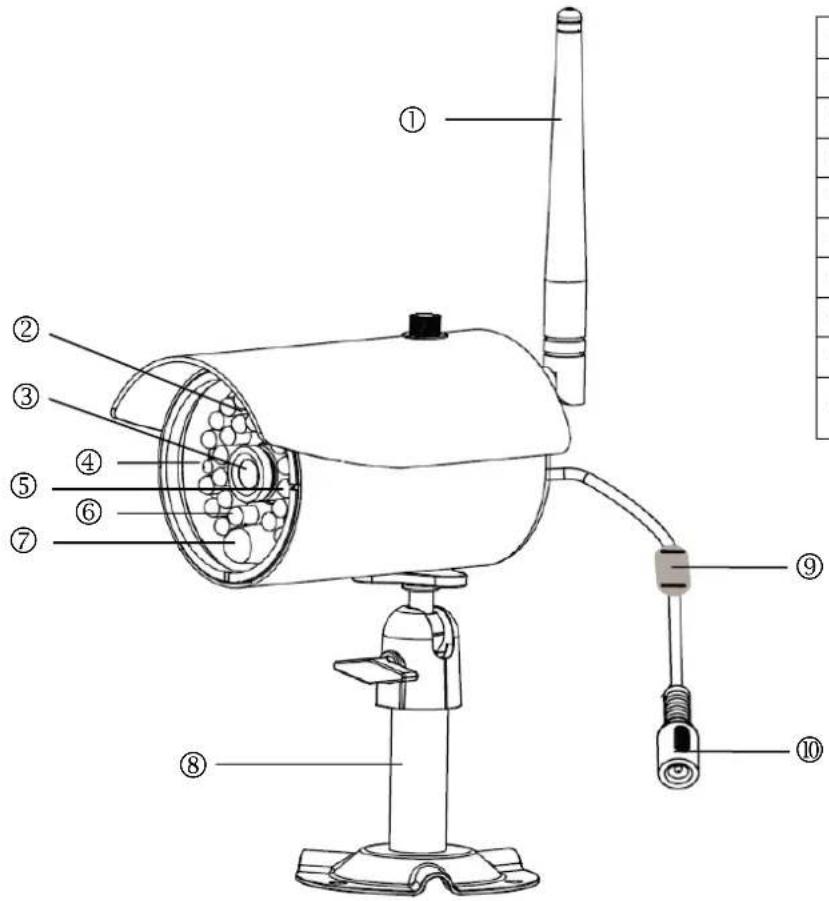

4.2 Beskrivelse af kameraet

5.1 Forbindelse af kameraerne og monitoren

Gå frem på følgende måde for at forbinde et kamera med monitoren:

1. Tilslut strømforsyningerne til kameraerne og monitoren.
2. Vælg det ønskede kamera (1-4) i TFT-monitorens menu "Camera Setup -> Pairing", og bekræft valget med OK. Systemet tæller nedad fra 60 sekunder.
3. Tryk på PAIRING-tasten på kameraets kabel i de 60 sekunder, indtil den grønne LINK LED på forsiden af kameraet begynder at blinke.
4. Når forbindelsen er etableret, lyser LINK-LED på kameraet konstant.

Vigtigt: Vær opmærksom på, at forbindelsesvarigheden kan vare indtil 60 sekunder.

5.2 Kameramontering

Vælg et egnet sted til installationen ved hjælp af kameraholderen. Tegn nu boringshullerne på underlaget, og bor dem. Sæt de vedlagte dyvler i, og fastgør nu holderen med skruerne.

Vigtigt:

Før du påbegynder installationen, skal du sikre dig, at den trådløse overførsels rækkevidde findes på stedet for den ønskede installation.

Du har mulighed for at dreje holderen 90° for at vælge en ønsket position. Løsn først skruen på siden, og indstil den ønskede synsnvinkel. Fastgør derefter skruen for at fastgøre den ønskede position.

Skru derefter kameraet på holderen, og forbind strømforsyningen med kameraet.

Anvend kun de vedlagte antenner til installationen.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne. Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele i den indvendige del produktet, som kræver kontrol eller vedligeholdelse. Du må aldrig åbne det (bortset fra det akkumulatorskift, der bliver beskrevet i denne betjeningsvejledning).

6.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ikke kemiske rengøringsmidler, og vær sikker på at der ikke kommer vand ind i kameraet.

7. Vækanskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal apparatet efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte apparat kan foretages på de respektive officielle tilbagetagningssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere enkeltheder om tilbagetagningen (også for lande uden for EU) får du hos dine lokale myndigheder. Ved hjælp af den separate indsamling og recycling skånes de naturlige ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og miljø overholdes ved recycling af produktet.

8. Tekniske data

Typenummer	TVAC15010B
Frekvens	2,4 GHz
Modulation	GFSK
Sendeeffekt	16 dBm
Følsomhed	-82 dBm
Tv-linjer	400 TVL
Billedoptager	1/4" CMOS
Opløsning	640 × 480 pixel (VGA)
Antal IR LED'er	27 IR LED'er
Objektiv	3,6 mm
Synsvinkel	56° (H)/43° (V)
PIR-synsvinkel	60° (H)/50° (V)
PIR-rækkevidde	Maks. 5 m
Rækkevidde natsigtfunktion	Ca. 10 m
IR-drejefilter	Ja
IP-kapslingsklasse	IP66
Trådløs rækkevidde	Ca. 100 m (frit udsyn)*
Spændingsforsyning	5 V DC/1 A
Strømforbrug	Maks. 550 mA
Driftstemperatur	-10 °C–50 °C
Mål (L × B × H)	120 × 71 × 68 (uden antenne og holder)
Vægt	320 g

* Rækkevidden afhænger af omgivelsesbetingelserne (f.eks. mobiltelefonantenner, højspændingsmaster, elektriske ledninger, lofter og vægge osv.). Under ugunstige betingelser kan der også kun opnås mindre rækkevidder!

TVAC15010B

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren. Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
