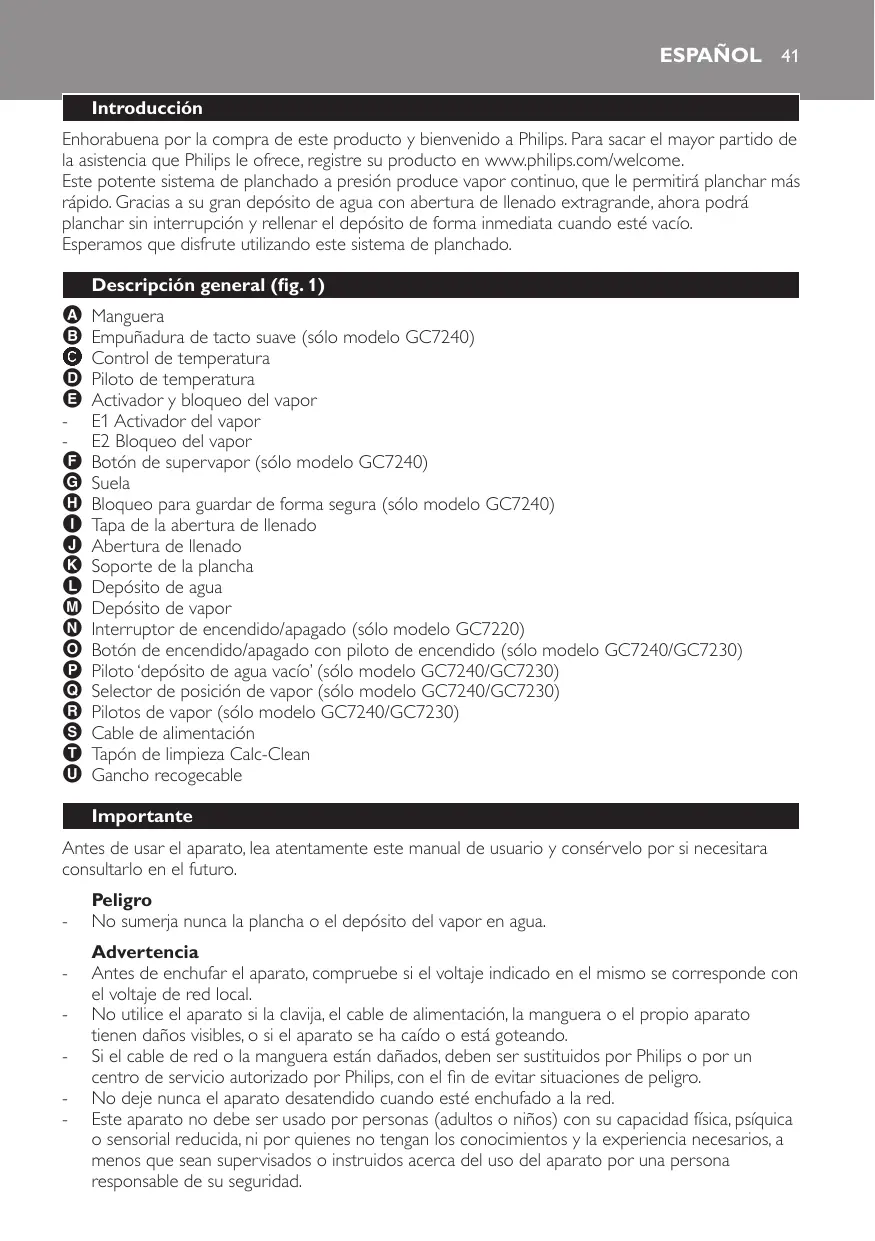

Español 41 Introducción Enhorabuena por la compra de este producto y bienvenido a Philips. Para sacar el mayor partido de la asistencia que Philips le ofrece, registre su producto en www.philips.com/welcome. Este potente sistema de planchado a presión produce vapor continuo, que le permitirá planchar más rápido. Gracias a su gran depósito de agua con abertura de llenado extragrande, ahora podrá planchar sin interrupción y rellenar el depósito de forma inmediata cuando esté vacío. Esperamos que disfrute utilizando este sistema de planchado. Descripción general (fig. 1)

Manguera Empuñadura de tacto suave (sólo modelo GC7240) Control de temperatura Piloto de temperatura Activador y bloqueo del vapor E1 Activador del vapor E2 Bloqueo del vapor Botón de supervapor (sólo modelo GC7240) Suela Bloqueo para guardar de forma segura (sólo modelo GC7240) Tapa de la abertura de llenado Abertura de llenado Soporte de la plancha Depósito de agua Depósito de vapor Interruptor de encendido/apagado (sólo modelo GC7220) Botón de encendido/apagado con piloto de encendido (sólo modelo GC7240/GC7230) Piloto ‘depósito de agua vacío’ (sólo modelo GC7240/GC7230) Selector de posición de vapor (sólo modelo GC7240/GC7230) Pilotos de vapor (sólo modelo GC7240/GC7230) Cable de alimentación Tapón de limpieza Calc-Clean Gancho recogecable Importante Antes de usar el aparato, lea atentamente este manual de usuario y consérvelo por si necesitara consultarlo en el futuro.

Peligro No sumerja nunca la plancha o el depósito del vapor en agua. Advertencia Antes de enchufar el aparato, compruebe si el voltaje indicado en el mismo se corresponde con el voltaje de red local. No utilice el aparato si la clavija, el cable de alimentación, la manguera o el propio aparato tienen daños visibles, o si el aparato se ha caído o está goteando. Si el cable de red o la manguera están dañados, deben ser sustituidos por Philips o por un centro de servicio autorizado por Philips, con el fin de evitar situaciones de peligro. No deje nunca el aparato desatendido cuando esté enchufado a la red. Este aparato no debe ser usado por personas (adultos o niños) con su capacidad física, psíquica o sensorial reducida, ni por quienes no tengan los conocimientos y la experiencia necesarios, a menos que sean supervisados o instruidos acerca del uso del aparato por una persona responsable de su seguridad.

Español Asegúrese de que los niños no jueguen con este aparato. No permita que el cable de alimentación y la manguera entren en contacto con la suela caliente de la plancha. Si sale vapor por el tapón de limpieza Calc-Clean mientras el aparato se está calentando, apáguelo y apriete el tapón de limpieza Calc-Clean. Si sigue saliendo vapor mientras el aparato se está calentando, apáguelo y diríjase a un centro de servicio autorizado por Philips. No quite nunca el tapón de limpieza Calc-Clean cuando el depósito de vapor esté caliente. No utilice ningún otro tapón para el depósito de vapor que no sea el tapón de limpieza CalcClean que se suministra con el aparato, ya que este tapón actúa también como válvula de seguridad. Precaución Conecte el aparato sólo a un enchufe con toma de tierra. Compruebe el cable de alimentación y la manguera con regularidad por si estuvieran dañados. Coloque y utilice siempre la plancha y el depósito de vapor sobre una superficie estable, plana y horizontal. El soporte y la suela de la plancha pueden calentarse mucho y, si se tocan, pueden causar quemaduras. Si desea mover el depósito de vapor, no toque el soporte. Cuando haya terminado de planchar, cuando limpie el aparato o cuando deje de usarlo aunque sea sólo por un momento, ponga la plancha en el soporte, apague el aparato y desenchúfelo de la toma de corriente. Enjuague el depósito de vapor regularmente siguiendo las instrucciones del capítulo “Limpieza y mantenimiento”. Este aparato es sólo para uso doméstico. Campos electromagnéticos (CEM) Este aparato Philips cumple todos los estándares sobre campos electromagnéticos (CEM). Si se utiliza correctamente y de acuerdo con las instrucciones de este manual, el aparato se puede usar de forma segura según los conocimientos científicos disponibles hoy en día. Antes de utilizarlo por primera vez 1 Quite cualquier pegatina o lámina protectora de la suela de la plancha y límpiela con un paño suave. 2 Desenrolle y estire completamente el cable de red y la manguera del vapor. 3 Coloque el depósito de vapor en una superficie estable y nivelada. 4 Coloque la plancha en su soporte. Preparación para su uso Llenado del depósito de agua antes de usar Nota: Puede llenar el depósito de agua en cualquier momento, también durante el uso (consulte el apartado “Rellenado del depósito de agua”). No sumerja nunca el depósito de vapor en agua. No eche perfume, vinagre, almidón, productos desincrustantes, de planchado ni otros productos químicos en el depósito de vapor. 1 Abra la tapa de la abertura de llenado (fig. 2). 2 Llene el depósito con agua del grifo hasta el nivel máximo (fig. 3). Nota: Si el agua del grifo de su zona es muy dura, le aconsejamos que la mezcle a partes iguales con agua destilada o que utilice únicamente agua destilada. 3 Cierre bien la tapa de la abertura de llenado (‘clic’). Español 43 No incline ni sacuda el depósito de vapor cuando el depósito de agua esté lleno, ya que el agua podría salirse por la abertura de llenado. Rellenado del depósito de agua durante el uso Nota: Cuando el depósito de agua está vacío, el aire entra en la bomba y emite un sonido de bombeo más fuerte de lo normal. - GC7220: Llene el depósito de agua cuando el nivel de agua esté bajo. - GC7240/GC7230: Llene el depósito de agua cuando el piloto ‘depósito de agua vacío’ parpadee. - Puede rellenar el depósito de agua en cualquier momento durante el planchado. 1 Abra la tapa de la abertura de llenado (fig. 2). 2 Llene el depósito con agua del grifo hasta el nivel máximo (fig. 3). Nota: Si el agua del grifo de su zona es muy dura, le aconsejamos que la mezcle a partes iguales con agua destilada o que utilice únicamente agua destilada. 3 Cierre bien la tapa de la abertura de llenado (‘clic’). No incline ni sacuda el depósito de vapor cuando el depósito de agua esté lleno, ya que el agua podría salirse por la abertura de llenado. 4 Si ha bloqueado el activador de vapor, libérelo (fig. 4). 5 Pulse brevemente el activador de vapor para reiniciar la plancha (fig. 5). , Después de unos 10 segundos, la plancha estará lista de nuevo para planchar con vapor. Ajuste de la temperatura 1 Para seleccionar la temperatura de planchado adecuada, gire el control de temperatura hasta la posición correspondiente (fig. 6). Compruebe en la etiqueta de la prenda la temperatura de planchado apropiada: Símbolo en la etiqueta de instrucciones de lavado Tipo de tejido Posición de temperatura Posición de vapor (sólo modelo GC7240/GC7230)

Tejidos sintéticos (p.ej.: acetato, acrílico, viscosa, poliamida, poliéster) y seda

MIN (consulte ‘Planchado sin vapor’)

Algodón, lino 3 a MAX Baja y alta

Tenga en cuenta que el símbolo Z en una etiqueta indica que la prenda no se puede planchar. Si no sabe de qué tipos de tejido está compuesta la prenda, determine la temperatura correcta planchando una parte de la prenda que no se vea cuando la use o la lleve puesta. Si la prenda está compuesta por varios tipos de fibras, seleccione siempre la temperatura apropiada para la fibra más delicada, es decir, la temperatura más baja. Por ejemplo, si la prenda tiene un 60% de poliéster y un 40% de algodón, deberá planchar a la temperatura indicada para el poliéster (1) y sin vapor.

Español 2 Conecte la clavija a un enchufe con toma de tierra y ponga el interruptor de la plancha en ‘on’ (GC7220), o bien pulse el botón de encendido/apagado (GC7240/GC7230) (fig. 7). , El piloto de encendido del depósito de vapor y el piloto de temperatura de la plancha se iluminan. , Comenzarán a calentarse el depósito de vapor y la suela de la plancha. , La plancha estará suficientemente caliente cuando se apague el piloto. Nota: Durante el planchado el piloto de temperatura se ilumina de vez en cuando. Esto indica que la plancha se está calentando a la temperatura adecuada. Nota: Al poner en marcha el aparato, el depósito de vapor emite un sonido de bombeo. Este sonido es normal e indica que el agua se bombea al depósito de vapor. Consejos

Si ha estado planchando a una temperatura alta y luego pone el control de temperatura en una posición más baja, espere a que se vuelva a encender el piloto de temperatura antes de seguir planchando. De lo contrario, podría dañar las prendas. Empiece planchando las prendas que requieran la temperatura más baja de planchado, como las de fibras sintéticas. Seda, lana y fibras sintéticas: planche las prendas por el revés para evitar que aparezcan brillos en la tela. Planche el terciopelo y otras fibras que tienden a quedar con brillos en una sola dirección (en la dirección del pelo) y ejerciendo muy poca presión. No use vapor al planchar seda de color, ya que podría producir manchas. Uso del aparato Nota: Puede que salga algo de humo y partículas de la plancha cuando la utilice por primera vez. Esto es normal y dejará de hacerlo al cabo de un rato. Nota: Al poner en marcha el aparato, el depósito de vapor emite un sonido de bombeo. Este sonido es normal e indica que el agua está siendo bombeada al depósito de vapor. Planchado con vapor No dirija nunca el vapor hacia las personas. El planchado con vapor sólo es posible con temperaturas de planchado elevadas (posiciones de temperatura entre2y MAX). 1 Asegúrese de que haya suficiente agua en el depósito de agua. 2 Seleccione una temperatura de planchado entre 2 y MÁX (fig. 6). 3 Conecte la clavija a un enchufe con toma de tierra y ponga el interruptor de la plancha en ‘on’ (GC7220), o bien pulse el botón de encendido/apagado (GC7240/GC7230) (fig. 7). , El piloto de encendido del depósito de vapor y el piloto de temperatura de la plancha se iluminan para indicar que el depósito de vapor y la plancha comienzan a calentarse. , GC7240/GC7230: El piloto de posición de vapor alta parpadea para indicar que el depósito de vapor se está calentando. , Después de unos 2 minutos, el piloto de vapor permanece iluminado de manera continua para indicar que el agua del depósito de vapor está suficientemente caliente para planchar con vapor. 4 GC7240/GC7230: Pulse el selector de posición de vapor para ajustar la posición de vapor adecuada para la temperatura de planchado seleccionada:  (fig. 8) - Seleccione la posición de vapor baja para la posición de temperatura 2. Español 45

Seleccione la posición de vapor baja o alta para la posición de temperatura 3 a MAX. 5 Mantenga pulsado el activador de vapor mientras plancha con vapor (fig. 9). Cuando deje la plancha después del planchado, colóquela sobre su base de apoyo o en el soporte de la plancha. - Si desea utilizar la función de vapor de forma continua, deslice el bloqueo del activador de vapor a la posición de bloqueo. Para dejar de planchar con vapor, libere el bloqueo del activador de vapor (fig. 10). - Libere el bloqueo del vapor cuando coloque la plancha sobre su base de apoyo o en el soporte. Esto hará que el agua del depósito dure más tiempo. Nota: Si hace algún tiempo que no ha usado la función de vapor, el vapor que se quedó en la manguera se habrá condensado en forma de agua. Cuando vuelva a planchar con vapor, es posible que se produzca un chisporroteo en el aparato y que salgan algunas gotitas de agua por la suela. Nota: Para evitar que caigan gotas sobre las prendas, coloque la plancha sobre un trapo viejo antes de empezar a planchar y pulse el activador de vapor hasta que la producción de vapor se haya normalizado. Nota: Si salen partículas de suciedad por la suela de la plancha durante el planchado con vapor, enjuague el depósito de vapor siguiendo estrictamente las instrucciones del capítulo “Limpieza y mantenimiento”, apartado “Aclarado del depósito de vapor”. Planchado sin vapor No pulse el activador de vapor mientras plancha. 1 Seleccione la posición de temperatura de planchado adecuada (consulte la sección “Preparación para su uso”, apartado “Ajuste de la temperatura”) (fig. 6). 2 Conecte la clavija a un enchufe con toma de tierra y ponga el interruptor de la plancha en ‘on’ (GC7220), o bien pulse el botón de encendido/apagado (GC7240/GC7230) (fig. 7). , La suela empieza a calentarse. 3 GC7240/GC7230: Pulse el selector de vapor y seleccione ‘sin vapor’ (fig. 11). , El piloto ‘sin vapor’ se ilumina. 4 Planche sin pulsar el activador de vapor. , Si el depósito de vapor está vacío o si aún no se ha calentado, oirá unos clics en el interior del mismo. Este fenómeno se debe a la apertura de la válvula de vapor y es completamente normal. Después del planchado 1 Apague el aparato. 2 Desenchufe el aparato de la toma de corriente. 3 Ponga la plancha sobre el soporte y deje que se enfríe antes de empezar a limpiarla. Características Planchado vertical con vapor No dirija nunca el vapor hacia las personas. 1 Ponga la plancha en posición vertical para planchar cortinas y prendas colgadas (chaquetas, trajes, abrigos) (fig. 12). 2 Pulse el activador de vapor.

Español Pilotos de vapor variable y vapor (sólo modelo GC7240/GC7230)

El aparato tiene dos posiciones de vapor: baja y alta (consulte el capítulo “Uso del aparato”, apartado “Planchado con vapor”). Cuando el depósito de vapor está listo para planchar con vapor, el piloto de vapor de la posición de vapor seleccionada deja de parpadear y se ilumina de forma continua (fig. 13).

Piloto ‘depósito de agua vacío’ (sólo modelo GC7240/GC7230)

Si se acaba el agua del depósito de agua durante el uso, se iluminará el piloto ‘depósito de agua vacío’ (fig. 14). 1 Llene el depósito de agua (consulte el capítulo “Preparación para su uso”, apartado “Rellenado del depósito de agua”). Supervapor (sólo modelo GC7240) No dirija nunca el vapor hacia las personas. La potente función de supervapor le ayudará a eliminar las arrugas rebeldes. 1 Coloque el control de temperatura en una posición entre 3 y MAX. 2 Presione el botón de supervapor (fig. 15). Nota: Puede que salgan de la suela algunas gotas de agua cuando utilice la función supervapor. Para evitarlo, utilice siempre la función de vapor antes de utilizar la función de supervapor. Limpieza y mantenimiento Plancha Deje que el aparato se enfríe lo suficiente antes de limpiar la plancha.No sumerja nunca la plancha en agua ni la enjuague bajo el grifo. 1 Limpie la plancha con un paño húmedo. 2 Limpie con un paño húmedo y un limpiador líquido no abrasivo los restos de cal y las impurezas que puedan haber quedado en la suela. Aclarado del depósito de vapor Deje que el aparato se enfríe lo suficiente antes de quitar el tapón de limpieza Calc-Clean. Enjuague el depósito de vapor una vez al mes o después de que haya llenado el depósito de agua 10 veces. 1 Vacíe el depósito de agua en el fregadero (fig. 16). 2 Gire el gancho recogecable en sentido contrario al de las agujas del reloj (1) y quítelo  (2) (fig. 17). 3 Gire el tapón de limpieza Calc-Clean en sentido contrario al de las agujas del reloj (1) y quítelo (2) (fig. 18). 4 Sacuda bien el depósito de vapor sobre el fregadero. 5 Vacíe el depósito de vapor vertiendo el agua en el fregadero. 6 Eche agua limpia por el orificio Calc-Clean con el vaso de llenado (fig. 19). 7 Sacuda bien el depósito de vapor sobre el fregadero (fig. 20). 8 Vuelva a vaciar el agua en el fregadero (fig. 21) Español 47 9 Repita los pasos 6 y 7 si aún salen impurezas con el agua. 10 Enrosque el tapón de limpieza Calc-Clean firmemente en el sentido de las agujas del reloj en el depósito de vapor. 11 Vuelva a colocar el gancho recogecable girándolo en el sentido de las agujas del reloj. Almacenamiento Asegúrese de que la plancha se ha enfriado lo suficiente antes de guardarla. 1 Desenchufe el aparato de la red y deje que se enfríe. 2 Vacíe el depósito de agua (fig. 16). 3 GC7240: Introduzca la punta de la plancha en el bloqueo para guardar de forma segura del soporte (fig. 22). 4 GC7240: Empuje hacia abajo firmemente la parte posterior de la plancha (fig. 23). 5 GC7230/GC7220: Coloque la plancha en el soporte. 6 Fije la manguera del vapor y el cable de alimentación con el gancho recogecable (fig. 24). Compruebe con frecuencia que el cable de alimentación y la manguera no están dañados y aún son seguros. - El aparato dispone de zonas de agarre a cada lado del depósito de vapor para transportarlo con facilidad (fig. 25). Medio ambiente

Al final de su vida útil, no tire el aparato junto con la basura normal del hogar. Llévelo a un punto de recogida oficial para su reciclado. De esta manera ayudará a conservar el medio ambiente (fig. 26). Garantía y servicio Si necesita información o tiene algún problema, visite la página Web de Philips en www.philips.com, o póngase en contacto con el Servicio de Atención al Cliente de Philips en su país (hallará el número de teléfono en el folleto de la garantía mundial). Si no hay Servicio de Atención al Cliente de Philips en su país, diríjase a su distribuidor local Philips o póngase en contacto con el Service Department de Philips Domestic Appliances and Personal Care BV. Preguntas más frecuentes En este capítulo se exponen las preguntas más frecuentes sobre el aparato. Si no encuentra la respuesta a su pregunta, póngase en contacto con el Servicio de Atención al Cliente de su país. General: Pregunta Respuesta ¿Por qué sale humo del aparato después de conectarlo por primera vez? Esto es normal. Algunas piezas de la plancha se han engrasado ligeramente en la fábrica. Dejará de ocurrir al cabo de un rato. ¿Por qué salen partículas de suciedad por la suela de una plancha nueva? Esto es normal en las planchas nuevas. Estas partículas son inofensivas y dejarán de salir cuando haya utilizado la plancha unas cuantas veces.

Español Pregunta Respuesta ¿Por qué salen partículas de suciedad de la plancha durante el planchado? Es posible que las impurezas o los componentes químicos del agua se hayan depositado en el depósito de vapor o en la suela. Limpie la suela y enjuague el depósito de vapor (consulte el capítulo “Limpieza y mantenimiento”). ¿Por qué salen gotitas de agua de la suela? Es posible que el control de temperatura se haya ajustado a una temperatura demasiado baja para planchar con vapor. Seleccione una temperatura adecuada para planchar con vapor (posiciones de temperatura entre 2 y MAX). Es posible que haya utilizado la función de supervapor cuando comenzó a planchar. En este caso, primero debe planchar con vapor algún tiempo antes de utilizar la función de supervapor. Es normal que salgan de la plancha algunas gotas de agua de forma ocasional. Es posible que el depósito de vapor esté sobre una superficie inestable y/o irregular. Colóquelo sobre una superficie plana y estable. Cuando se empieza a planchar con vapor, la manguera está fría. El vapor se condensa en la manguera provocando que salgan gotitas de agua de la suela. Esto es normal. Coloque la plancha sobre un paño viejo y pulse el activador de vapor. El paño absorberá las gotas. Después de unos pocos segundos, la producción de vapor se habrá normalizado. ¿Por qué se ensucia la suela? Puede que las impurezas o los componentes químicos del agua se hayan depositado en la suela. Limpie la suela con un paño húmedo. Es posible que haya estado planchando a temperaturas demasiado altas. Limpie la suela con un paño húmedo. Seleccione la temperatura de planchado recomendada. ¿Por qué sale vapor por el orificio CalcClean durante el planchado? Es posible que no haya apretado bien el tapón de limpieza Calc-Clean. Apague el aparato y déjelo enfriar. Primero quite el gancho recogecable y, a continuación, el tapón de limpieza Calc-Clean. Seque el agua que haya alrededor del orificio. Vuelva a colocar el tapón de limpieza CalcClean y el gancho recogecable. Encienda el aparato de nuevo. Planchado con vapor: Pregunta Respuesta ¿Por qué el aparato no Es posible que la plancha no esté encendida. Encienda el aparato. produce vapor? Es posible que el depósito de vapor no esté lo bastante caliente para producir vapor. Espere aproximadamente 2 minutos para que se caliente el depósito de vapor. Sólo modelo GC7240/GC7230: el piloto de vapor deja de parpadear y se ilumina de manera continua cuando el agua del depósito de vapor está suficientemente caliente para planchar con vapor. Español 49 Pregunta Respuesta Es posible que el depósito de agua esté vacío. Rellene el depósito de agua (consulte el capítulo “Preparación para su uso”, apartado “Rellenado del depósito de agua”). Pulse brevemente el activador de vapor y espere durante unos 10 segundos. Sólo en GC7240/GC7230: el piloto de vapor deja de parpadear y se ilumina de manera continua cuando el agua del depósito de vapor está suficientemente caliente para planchar con vapor. No está pulsando el activador de vapor. Mantenga pulsado el activador de vapor mientras plancha con vapor (consulte el capítulo “Uso del aparato”). El vapor recalentado (es decir, de alta calidad) apenas se ve, especialmente si el control de temperatura está en la posición máxima. Para comprobar si la plancha está produciendo vapor, ponga el control de temperatura en 3 o 2 para que el vapor sea visible. ¿Por qué el aparato no produce vapor después de rellenar el depósito de agua? El activador de vapor puede estar bloqueado. Desbloquee el activador de vapor (consulte el capítulo “Uso del aparato”), pulse brevemente el activador de vapor y espere unos 10 segundos antes de utilizar de nuevo el activador del vapor. ¿Por qué emite el aparato un sonido fuerte de bombeo? El depósito de agua está vacío. Cuando el depósito de agua está vacío el aire entra en la bomba y produce un fuerte sonido de bombeo. Llene el depósito de agua (consulte el capítulo “Preparación para su uso”, apartado “Rellenado del depósito de agua durante el uso”). El sonido de bombeo disminuye al poco tiempo.
