USER MANUAL RS 13-32 Flex

Illustration of two gray electric sawers with adjustable arms and mounting feet (no text or symbols)

Three circular icons representing people, safety, and work (no text or symbols)

Illustration of a manual saw tool with two labeled steps (1 and 2), showing the process from cutting to opening the blade.

Illustration of a saw cutting tool with a handle and gear mechanism (no text or symbols)

Hubzahlregulierung

Diagram showing a mechanical component with arrows indicating motion, no text or symbols present

Close-up of a handheld device with a circular arrow pointing to a button, no visible text or symbols.

Illustration of a hand using a leverdriver to cut a block (no text or symbols visible)

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

Eckhard Rühle

Manager Research &

Development (R & D)

Klaus Peter Weinper

Head of Quality

Department (QD)

08.11.2018

Symbols used in this manual ..... 12

Symbols on the power tool....12

Technical data 12

Overview 13

Important safety information ..... 14

Noise and vibration 15

Instructions for use 16

Maintenance and care 18

Disposal information 19

C ∈ conformity 19

Exemption from liability 19

Symbols used in this manual

WARNING!

Denotes impending danger. Non-observance of this warning may result in death or extremely severe injuries.

CAUTION!

Denotes a potentially dangerous situation. Non-observance of this warning may result in slight injury or damage to property.

NOTE!

Denotes application tips and important information.

Symbols on the power tool

Before switching on the power tool, read the operating manual!

Wear protective goggles!

Wear ear defenders!

Disposal information for the old machine (see page 19)!

Technical data

Sabre saw RS 13-32	RSP 13-32
Mains voltage V 220-240
	Hz 50/60
Power input W 1300
Power output W 600
Stroke rate, no load rpm	0-3000
Stroke mm 32
Max. material thickness– metal– wood	mm mm	20 230
Weight according to “EPTA Procedure 01/2003”	kg	4.6
Protection class		II

Overview

1 Cutting support
2 Tool holder
3 Tool holder lock
4 LED lighting

For illuminating the working area.

5 Front handle
6 Pendulum stroke switch (stage 0-3)
7 Rating plate *
8 ON/OFF switch

For switching on and off and for accelerating up to maximum stroke rate.

9 Setting wheel for preselection of stroke speed
10 Rear handle
11 4.0 m power cord with plug
12 Cutting support lock

* (not visible)

Important safety information

WARNING!

Read all safety instructions and general instructions. Failure to comply with the safety instructions and general instructions may result in electric shock, fire and/or serious injuries. Save all warnings and instructions for future reference.

Before using the power tool, please read and follow:

– these operating instructions,
- the "General safety instructions" on the handling of power tools in the enclosed booklet (leaflet no.: 315.915),
– the currently valid site rules and the regulations for the prevention of accidents.

This power tool is state of the art and has been constructed in accordance with the acknowledged safety regulations.

Nevertheless, when in use, the power tool may be a danger to life and limb of the user or a third party, or the power tool or other property may be damaged. The power tool may be operated only if it is

- for its intended use,

– in perfect working order.

Faults which compromise safety must be repaired immediately.

Intended use

The sabre saw is intended

– for commercial use in industry and trade,
– for sawing metal, plastic and wood,
– for sawing tiles and ceramics,
– for straight and curved cuts,
– for cutting pipes,
– to be used with suitable tools recommended by the manufacturer for this power tool.

Safety instructions for sabre saws

• Hold the power tool by the insulated gripping surfaces when performing an operation where the cutting accessory may contact hidden wiring or its own cord. The cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and shock the operator.
• Keep hands away from the sawing area. Do not grip under the workpiece. Risk of injury if contact is made with the saw blade!
  ■ Guide the power tool only when it is switched on against the workpiece. Otherwise there is the risk of kickback if the cutting accessory snags in the workpiece.
  ■ Make sure the cutting support always rests on the workpiece when sawing. The saw blade may snag, causing the operator to lose control of the power tool.
  ■ After completing the cutting operation, switch off the power tool and withdraw the saw blade from the cut only after the blade has come to a complete stop. In this way, you will avoid any kickback and you can now safely put the power tool down.
  ■ Use only undamaged saw blades that are in perfect condition. Bent or blunt saw blades may break or cause a kickback.
  ■ After switching off, do not attempt to brake the saw blade by applying lateral counterpressure. The saw blade may incur damage, break or cause a kickback.
  ■ Clamp the material so that it is firmly secured. Do not support the workpiece with your hand or foot. Do not touch any objects or the ground with the saw while it is running. Risk of kickback!
  ■ Do not use the power tool if it has a damaged power cord. Do not touch the damaged power cord and pull out the mains plug if the power cord is damaged during work. Damaged power cords increase the risk of an electric shock.

■ Use suitable detectors to detect concealed power supply cables or consult your local supply company. Contact with electric cables may result in a fire and/or electric shock. A damaged gas pipe may cause an explosion. Cutting into a water pipe will cause damage to property or may cause an electric shock.
■ When working, hold the power tool firmly with both hands and ensure that you have a secure footing. The power tool is controlled more securely if held with both hands.
- Keep the workplace clean. Material mixtures are especially dangerous. Light metal dust may burn or explode.
■ Wait until the power tool has come to a stop before putting it down. The cutting accessory may snag, causing the operator to lose control of the power tool.
- Secure the workpiece. A workpiece is held more securely in a clamping device than by hand.

Special safety instructions

■ The mains voltage and the voltage specifications on the rating plate must correspond.
■ Do not work on materials which release hazardous substances (e.g. asbestos).
■ Identify the power tool with stickers only. Do not drill any holes into the housing.

Noise and vibration

The noise and vibration values have been determined in accordance with EN 62841. The A-weighted noise level of the power tool is typically:

		RS13-32	RSP13-32
Sound pressure level	dB(A)	89.6 90.5
Sound power level	dB(A)	100.6 10	1.5
Uncertainty K dB	3
Total vibration value:
Emission value a_h when sawing chipboard	m/s ^2	10 10	.9

		RS13-32	RSP13-32
Emission value a_h when sawing wooden beam	m/s^2	12.3 10.4
Uncertainty K m/	^2$	1.5

ATTENTION!

The indicated measurements refer to new power tools. Daily use causes the noise and vibration values to change.

i NOTE!

The vibration emission level given in this information sheet has been measured in accordance with a standardised test given in EN 62841 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure. The declared vibration emission level represents the main applications of the tool. However if the tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase the exposure level over the total working period. To make an accurate estimation of the vibration exposure level, it is also necessary to take into account the times when the tool is switched off or running but not actually in use. This may significantly decrease the exposure level over the total working period. Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the cutting accessories, keep the hands warm, organisation of work patterns.

CAUTION!

Wear ear defenders at a sound pressure above 85 dB(A).

Instructions for use

Before switching on the power tool Unpack the power tool and accessories and check that no parts are missing or damaged.

Inserting/changing the saw blades

WARNING!

Before performing any work on the power tool, pull out the mains plug.

Discharging used saw blade

CAUTION!

• Used cutting accessories may become hot. Wear protective gloves!
• Ensure that no persons, animals or sensitive surfaces are in the line of fire when discharging.

■ Release tool holder lock by turning anticlockwise and hold (1.). Used saw blade is discharged under spring pressure (2).

i NOTE!

If used saw blade is not discharged, pull saw blade forwards out of tool holder.

Inserting new saw blade

Select a saw blade to suit the material to be machined. Refer to the manufacturer's catalogues for details of saw blades that can be used.

CAUTION!

Risk of injury from cutting teeth. Wear protective gloves!

■ Tool holder must be free of saw residue. Remove contamination with compressed air or a brush.

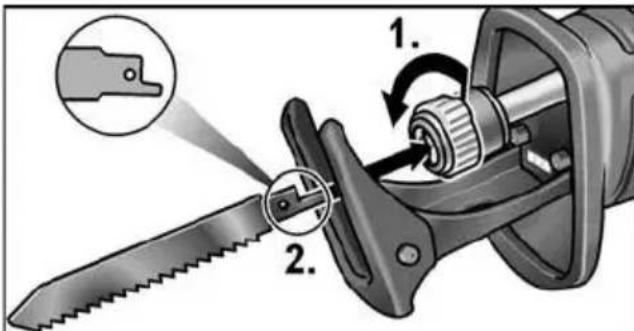

■ Open tool holder by turning anti-clockwise (1.), tool holder engages in end position.
■ Insert new saw blade into tool holder and push in as far as it will go (2.).
■ Release lock of tool holder; lock is engaged under spring pressure.
■ Pull saw blade several times to ensure that the attachment is secure.

i NOTE!

If tool holder lock does not engage correctly, engage tool holder lock by turning in clockwise direction.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Stroke number control

Diagram showing a mechanical component with arrows indicating motion, no text or symbols present

■ To set the stroke number, move the thumb wheel to the required value.

The appropriate stroke number depends on the material to be processed and can be determined by performing test cuts.

In general, select a high stroke number for cutting wood.

A lower stroke number is required for cutting metal and plastic.

Setting the stroke type

Two stroke types can be selected: Straight stroke and pendulum stroke.

Straight stroke The saw performs horizontal movements only. Particularly suitable for cutting metal. If a very good cross-section is required when sawing wood, also use the straight stroke.

180° rotation of pendulum stroke

The saw performs horizontal and vertical movements (pendulum movements). The stroke type is particularly suitable for cutting wood quickly. Infinitely adjustable stroke height (stage 1-3):

Stage Stroke height
1	1
2	2
3	3

Adjusting the cutting support

WARNING!

Before performing any work on the power tool, pull out the mains plug. The cutting support should always rest on the material when sawing so as to avoid excessive vibrations. It is possible, for example, to limit the saw blade cutting depth by adjusting the cutting support. ■ Push cutting support lock (1.). ■ Adjust the cutting support to the required depth (2.).  ■ Release cutting support lock.

Switching the power tool on/off

The power tool switch allows the operator to increase the stroke rate slowly up to the maximum setting. ■ Press and hold down the switch. The power tool starts.

Close-up of a handheld device with a circular arrow pointing to the right side (no text or symbols visible)

The LED illuminates the working area when the power tool is switched on. To switch off the tool: ■ Release the switch. m

Operating instructions

WARNING! m m Always hold the power tool firmly with both hands!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Whenever possible, clamp the workpiece to be cut in a vice. ■ The saw has a cutting support. This helps to reduce vibrations. It also enables square cuts to be made. ■ After the power tool has been switched off, the saw blade continues running briefly. ■ Never touch the saw blade straight after use as it may be very hot.

Sawing metal

When sawing metal, use lubricant along the cutting line. This stops the material from overheating.

Sawing wood

Place the saw square on the workpiece. Guide the saw with uniform pressure through the wood, pressing the cutting support against the workpiece in the process.

Sawing directly at the wall

Thanks to the elasticity of bi-metal saw blades it is possible to cut pipes flush with the wall. To do so, use a saw blade of sufficient length that exceeds the diameter of the pipe. Position the saw blade flush with the wall so that the kink point is outside the workpiece to be sawn.

Plunge cuts

The saw is suitable for plunge cuts in wood and plastic. Use only short saw blades (<150 mm) to perform plunge cuts! ■ Place the saw on the workpiece with the bottom edge of the cutting support in such a way that the saw blade does not touch the workpiece.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Switch on the saw. ■ Press the cutting support firmly against the workpiece and swing the saw forwards. Slowly plunge the saw blade into the workpiece. ■ When the cutting support is resting fully on the workpiece, continue sawing along the desired cutting line.

i NOTE

Do not perform plunge cuts in metal.

Other information

- The use of "sharp" cutting accessories increases performance and the service life of the power tool. - After work, clean the power tool and store in the carry case in a dry location.

Maintenance and care

WARNING!

Before performing any work on the power tool, pull out the mains plug.

Cleaning

WARNING!

If metals are worked over a prolonged period, conductive dust may become deposited inside the housing. Clean the power tool and ventilation slots at regular intervals. Frequency of cleaning is dependent on the material and duration of use. ■ Regularly blow out the housing interior and motor with dry compressed air.

Gear

i NOTE!

Do not loosen the screws on the gear head during the warranty period. Failure to comply with this requirement will invalidate any claims under the manufacturer's warranty.

Repairs

Repairs may be carried out by an authorised customer service centre only.

Spare parts and accessories

i NOTE!

Use only original parts supplied by the manufacturer for replacement purposes. The use of non-original parts will invalidate any claims under the manufacturer's warranty. For other accessories, in particular cutting accessories, please refer to the manufacturer's catalogues. Exploded drawings and spare-part lists can be found on our homepage: www.flex-tools.com

Disposal information

WARNING!

Render disused power tools unusable by removing the power cord.  EU countries only. Do not throw electric power tools into the household waste! In accordance with the European Directive 2012/19/EU on Waste Electrical and Electronic Equipment and its incorporation into national law, used electric power tools must be collected separately and recycled in an environmentally friendly manner.  Raw material recovery instead of waste disposal. Device, accessories and packaging should be recycled in an environmentally friendly manner. Plastic parts are identified for recycling according to material type.

i NOTE!

Please ask your dealer about disposal options.

CE conformity

We declare on our sole responsibility that the product described under “Technical data” conforms to the following standards or normative documents: EN 62841 according to the provisions of Directives 2014/30/EU, 2006/42/EC, 2011/65/EU. Responsible for technical documents: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exemption from liability

The manufacturer and his representative are not liable for any damage and lost profits due to interruption in business caused by the product or by an unusable product. The manufacturer and his representative are not liable for any damage which was caused by improper use of the power tool or by use of the power tool with products from other manufacturers.

Table des matières

Symboles utilisés ..... 20 Symboles apposés sur l'appareil ..... 20 Données techniques ..... 20 Aperçu 21 Pour votre sécurité ..... 22 Bruits et vibrations 23 Mode d'emploi 24 Entretien et nettoyage 27 Consignes pour la mise au rebut ..... 27 Conformité C€....28 Exclusion de responsabilité ..... 28

Symboles utilisés


AVERTISSEMENT!

Ce symbole prévient d'un danger imminent. Le non-respect des consignes mentionnées entraîne un danger de mort ou un risque de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

AVIS

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

 Veuillez lire la notice d'utilisation avant la mise en service !  Portez des lunettes de protection !  Portez un casque anti-bruit !  Consignes pour la mise au rebut de l'ancien appareil (voir page 27) ! Données techniques

Scie sabre RS 13-32	RSP 13-32
Tension du secteur V 220	0-240
	Hz 50/60
Puissance absorbée W 1300
Puissance débitée W 600
Vitesse cycle à vide	min ^-1	0-3000
Course mm 32
Épaisseur de matière maxi– Métal– Bois	mm mm	20 230
Poids selon "EPTA-procedure 01/2003"	kg 4,6
Classe de protection		II

Aperçu

 1 Support de sciage 2 Fixation de l'outil 3 Verrouillage fixation d'outil 4 Éclairage LED Pour éclairer la zone de travail. 5 Poignée avant 6 Commutateur mouvement pendulaire (niveau 0-3) 7 Plaque signalétique \* 8 Interrupteur marche/arrêt Pour allumer et éteindre ainsi que pour accélérer jusqu'à la vitesse maximale. 9 Molette de réglage pour la présélection de la vitesse de course 10 Poignée arrière 11 Cordon d'alimentation électrique de 4,0 m, terminé par une prise de courant 12 Verrouillage support de sciage \* non visible

Pour votre sécurité


AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes de sécurité et les instructions ne sont pas correctement respectées, cela risque de provoquer choc électrique, incendie et/ou blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions en lieu sûr afin de pouvoir les consulter de nouveau ultérieurement. Avant d'utiliser cet appareil électrique, veuillez lire les instructions suivantes et agir en conséquence : – la présente notice d'utilisation, – les consignes générales de sécurité régissant l'utilisation des outils électroportatifs et figurant dans le fascicule ci-joint (référence : 315.915) - les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre. Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Cet outil électroportatif ne doit être utilisé – qu'à des fins conformes à l'usage prévu, - dans un parfait état technique et de sécurité. Éliminez immédiatement tout dérangement susceptible de compromettre la sécurité.

Utilisation conforme

La scie sabre est destinée - aux utilisations professionnelles dans l'industrie et l'artisanat, - au sciage du métal, de la matière plastique et du bois, – au sciage de carreaux et de céramique, - aux coupes droites et incurvées, - à la découpe de tubes, - à être utilisé avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier.

Consignes de sécurité pour l'utilisation des scies sabres

■ Tenez l'appareil par ses poignées isolantes lorsque vous effectuez des opérations au cours desquelles l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer un choc électrique. ■ Éloignez les mains de la zone de sciage. Ne saisissez jamais la pièce par dessous. Risque de blessure en cas de contact avec la lame. N'approchez l'outil électroportatif de la pièce qu'après l'avoir mis en marche. Il existe sinon un risque de choc de retour si l'outil se coince dans la pièce. ■ Veillez à ce que le support de sciage repose toujours sur la pièce durant le sciage. La lame risque de se coincer et provoquer la perte du contrôle de l'outil électroportatif. - À la fin du travail, mettez l'outil électroportatif hors tension et retirez la lame de la coupe seulement après l'arrêt total de l'outil. Vous éviterez ainsi tout choc en retour et pourrez ranger l'outil électroportatif en toute sécurité. Utilisez uniquement des lames non endommagées, en parfait état. Des lames tordues ou émoussées risquent de casser ou de provoquer un choc en retour. ■ Ne freinez pas la lame après la mise hors tension en la pressant latéralement. La lame risque d'être endommagée, de casser ou de provoquer un choc en retour. ■ Bloquez fermement le matériau. Ne soutenez pas la pièce avec la main ou le pied. Ne touchez aucun objet ni le sol avec la scie en mouvement. Risque de choc en retour. N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution. Utilisez des détecteurs appropriés pour localiser les câbles et conduites d'alimentation encastrés, ou faites appel à la compagnie de distribution locale. Une entrée en contact avec des câbles électriques peut provoquer un incendie et un choc électrique. L'endommagement d'une conduite de gaz peut provoquer une explosion. La pénétration de l'outil dans une conduite d'eau engendre des dégâts matériels ou risque de vous faire électrocuter. ■ Pendant le travail, tenez l'outil électrique avec les deux mains et veillez à bien vous tenir en équilibre. Le guidage de l'outil électrique est plus sûr si vous le tenez des deux mains. ■ Maintenez votre poste de travail propre. Les mélanges de matières sont particulièrement dangereux. La poussière de métal léger peut brûler ou exploser. ■ Attendez l'arrêt complet de l'outil électroportatif avant de le reposer. L'outil mis en place risque de se coincer et de provoquer la perte du contrôle de l'outil électroportatif. ■ Immobilisez la pièce. Une pièce retenue au moyen d'un dispositif de serrage est maintenue de façon plus sûre qu'avec votre main.

Consignes spéciales de sécurité

■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder. ■ Ne travaillez sur aucun matériau susceptible de dégager des substances dangereuses pour la santé (amiante par exemple). - Utiliser uniquement des étiquettes autocollantes pour identifier l'outil électrique. Ne jamais percer de trous dans le corps de l'appareil.

Bruits et vibrations

Les niveaux de bruit et de vibration ont été déterminés conformément à la norme EN 62841. Le niveau de bruit pondéré A s'élève typiquement à :

		RS13-32	RSP13-32
Niveau de pression acoustique	dB(A)	89,6 90,5
Niveau de puissance acoustique	dB(A)	100,6 10	1,5
Incertitude K dB $
Valeur totale des vibrations :
Valeur d'émission ah pour le sciage de panneau en bois aggloméré	m/s2	10 10,9
Valeur d'émission ah pour le sciage de poutre en bois	m/s2	12,3 10,4
Incertitude K m/s	2	1,5


ATTENTION!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

AVIS

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour une estimation précise de la contrainte en vibrations, il convient aussi de tenir compte des temps au cours desquels l'appareil est éteint ou est allumé sans que l'utilisateur ne s'en serve. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour protéger l'utilisateur des effets des vibrations, définissez des mesures de sécurité supplémentaires telles que l'entretien de l'outil électrique et des outils montés, le maintien des mains au chaud, l'organisation des séquences de travail.

PRUDENCE!

Veuillez porter un casque antibruit lorsque la pression acoustique dépasse 85 dB(A).

Mode d'emploi

Avant la mise en service

Déballez l'appareil électrique et les accessoires, vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

Mise en place/remplacement des lames


AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Retirer la lame de scie utilisée


PRUDENCE!

- Les outils mis en œuvre peuvent devenir très chauds. Porter des gants de protection ! - Aucune personne, aucun animal ou aucune surface sensible ne doit se trouver dans la trajectoire d'éjection.

Illustration of a manual saw tool with two labeled arrows indicating motion (no text or symbols present)

■ Desserrer le verrouillage de la fixation d'outil en tournant dans le sens anti-horaire et le maintenir (1.). La lame de scie utilisée est éjectée élastiquement (2.).

AVIS

Si la lame de scie utilisée n'est pas éjectée, retirer la lame de la fixation d'outil vers l'avant. Insérer une nouvelle lame de scie Sélectionner la lame en fonction de la matière à traiter. Les lames utilisables sont répertoriées dans les catalogues du fabricant.

PRUDENCE!

Risque de blessures par les dents de la lame. Porter des gants de protection! La fixation d'outil doit être exempte de sciure. Retirer les saletés à l'air comprimé ou avec une brosse.  ■ Ouvrir le porte-outil en le tournant dans le sens inverse des aiguilles d'une montre (1.), il s'enclenchera en position finale. ■ Insérer la lame dans la fixation d'outil et la pousser jusqu'en butée (2.). ■ Relâcher le verrouillage de la fixation d'outil, le verrouillage est fermé élastiquement. ■ Pour vérifier si la fixation est totale, imprimer plusieurs tractions à la lame de scie.

i AVIS

Si le verrouillage de la fixation d'outil ne ferme pas correctement, fermer le verrouillage de la fixation d'outil en tournant dans le sens horaire.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Régulation du nombre de courses


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a lever mechanism (no text or symbols present)

■ Pour régler le nombre de course, réglez la molette sur la valeur souhaitée. Le nombre adéquat de courses dépend du matériau à traiter ; vous pourrez le déterminer par des essais de coupe. D'une manière générale, choisissez un nombre de courses élevé pour scier du bois. Pour scier du métal ou de la matière plastique, il faut un nombre de courses réduit.

Réglage du type de mouvement

Deux types de mouvements sont disponibles : Mouvement droit et mouvement pendulaire.

Illustration of a mechanical device with a close-up view showing a component labeled '3 2 10' (no text or symbols on the device itself)

Mouvement droit ◀ niveau 0

La scie n'exécute que des mouvements horizontaux. Cela convient surtout pour scier des métaux. Si lors d'un sciage de bois la coupe doit être très nette et précise, utilisez également le mouvement horizontal.

Tourner le mouvement pendulaire de 180°

La scie exécute des mouvements horizontaux et verticaux (mouvements pendulaires). Ce type de mouvement convient surtout pour scier rapidement du bois. Longueur de course réglable en continu (niveau 1-3)

Niveau Hauteur de course
1	1
2	2
3	3

Réglage du support de sciage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant. Le support de sciage doit toujours reposer sur le matériau au cours du sciage de façon à éviter toute vibration excessive. Le réglage du support de sciage permet, par exemple, de limiter la profondeur de coupe de la lame.  ■ Appuyer sur le verrouillage du support de sciage (1.). ■ Régler le support de sciage à la profondeur nécessaire (2.). ■ Relâcher le verrouillage du support de sciage.

Mise en marche/Arrêt de l'outil électroportatif

La gâchette de l'outil électroportatif permet d'augmenter lentement la vitesse jusqu'à la valeur maximale. ■ Appuyer sur la gâchette et la maintenir. L'outil électroportatif démarre.

Illustration of a handheld device with a close-up view showing a button and arrow (no text or symbols)

Lorsque l'outil électroportatif est sous tension, la LED éclaire la zone de travail. Arrêt de l'appareil : ■ Relâcher la gâchette.

Consignes de travail


AVERTISSEMENT!

Toujours tenir fermement l'outil électroportatif avec les deux mains !

Illustration of a person using a lever on a block, no text or symbols present

■ Dans la mesure du possible, bloquer la pièce à couper dans un étau. ■ La scie dispose d'un support de sciage. Celui-ci sert à réduire les vibrations. Il permet par ailleurs de réaliser des coupes à angle droit. ■ Après avoir arrêter l'appareil, sa lame continue de tourner un court instant. ■ Ne jamais saisir la lame directement après utilisation, car elle peut être très chaude.

Sciage du métal

Utiliser un lubrifiant le long de la ligne de coupe pour scier le métal. On empêche ainsi tout échauffement excessif du matériau.

Sciage du bois

Positionner la scie perpendiculairement à la pièce. Faire passer la scie à travers le bois en exerçant une pression modérée et en plaquant le support de sciage contre la pièce.

Sciage directement au mur

En raison de l'élasticité des lames bimétalliques, il est possible de couper des tubes au ras d'un mur. Pour cela, utiliser une lame suffisamment longue qui dépasse le diamètre du tube. Placer la lame au ras du mur de sorte que le point d'inflexion se situe en dehors de la pièce à scier.

Coupes plongeantes

La scie convient aux coupes plongeantes dans le bois et la matière plastique. Utiliser uniquement des lames courtes (<150 mm) pour exécuter des coupes plongeantes ! ■ Poser la scie sur la pièce avec le bord inférieur du support de sciage de sorte que la lame ne touche pas la pièce.

Illustration of a hand using a sawtooth tool to cut a surface, showing blade damage and cutting edge (no text or symbols)

■ Mettre en marche la scie. ■ Plaquer le support de sciage sur la pièce et basculer la scie en avant. Plonger la lame lentement dans la pièce. ■ Lorsque le support de sciage repose parfaitement sur la pièce, continuer de scier en suivant la ligne de coupe souhaitée.

i AVIS

N'effectuer aucune coupe plongeante dans le métal.

Consignes diverses

- L'utilisation d'outils « aiguisés » améliore le rendement et la durée de vie de l'appareil électroportatif. - Après le travail, nettoyer l'outil électrique et le ranger dans la mallette de transport à l'abri de l'humidité.

Entretien et nettoyage


AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Nettoyage


AVERTISSEMENT!

Lors du travail des métaux dans des conditions d'emploi intensives, de la poussière électroconductrice peut se déposer à l'intérieur du boîtier de l'appareil. ■ Nettoyer régulièrement l'outil électroportatif et les ouïes de ventilation. La fréquence des nettoyages dépend du matériau traité et de la durée d'utilisation. ■ Souffler régulièrement l'intérieur du boîtier et le moteur à l'air comprimé sec.

Réducteur


AVIS

Les vis situées sur la boîte d'engrenages ne doivent pas être desserrées pendant la durée de la garantie. Si cette consigne n'est pas respectée, le fabricant déclinera toute obligation au titre de la garantie.

Réparations

Confier les réparations exclusivement à un atelier SAV agréé par le fabricant.

Pièces de rechange et accessoires

i AVIS!

Utiliser uniquement des pièces d'origine du fabricant pour le remplacement. En cas d'utilisation de pièces d'autres marques, le fabricant déclinera toute obligation au titre de la garantie. D'autres accessoires, en particulier les outils à mettre en œuvre, sont présentés dans les catalogues du fabricant. Vous trouverez des vues éclatées et les listes des pièces de rechange sur notre site : www.flex-tools.com

Consignes pour la mise au rebut


AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlever leur cordon d'alimentation électrique pour les rendre inutilisables.  Uniquement pays de l'UE. Ne mettez pas les outils électriques à la poubelle des déchets domestiques ! Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et envoyés dans un circuit de revalorisation respectueux de l'environnement.  Mieux vaut récupérer les matières premières que les jeter à la poubelle. L'appareil, les accessoires et l'emballage doivent être envoyés dans un circuit de revalorisation respectueux de l'environnement. Les pièces en matière plastique sont identifiées afin de permettre leur recyclage sélectif.

i AVIS

Veuillez vous informer auprès de votre revendeur spécialisé pour connaître les possibilités de mise au rebut !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » est conforme aux normes ou aux documents normatifs suivants : EN 62841 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption de l'exploitation, provoqués par le produit ou par l'impossibilité de l'utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inappropriée du produit ou par son utilisation en association avec des produits d'autres fabricants.

Indice

Simboli utilizzati 29 Simboli sull'apparecchio....29 Dati tecnici 29 Guida rapida 30 Per la vostra sicurezza .... 31 Rumore e vibrazione ..... 32 Istruzioni per l'uso 33 Manutenzione e cura 35 Avvertenze per lo smaltimento ..... 36 C€ Conformità 36 Esclusione della responsabilità ..... 36

Simboli utilizzati


ATTENZIONE!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di gravi lesioni.

PRUDENZA!

Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avvertenza sussiste il pericolo di lesioni o danni alle cose.

AVVERTENZA!

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio


Three circular icons representing people, safety, and headphones, plus a battery symbol (no text or labels)

Prima della messa in funzione leggere le istruzioni per l'uso! Indossare occhiali protettivi! Indossare una protezione acustica! Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 36)!

Dati tecnici

Seghetto frontale RS 13-32	RSP 13-32
Tensione di rete V 220-240
	Hz 50/60
Potenza assorbita W 1300
Potenza resa W 600
Numero delle corse a vu o to	giri/min	0-3000
Corsa mm 32
Max. spessore del materiale– metallo– legno	mm mm	20 230
Peso secondo la “EPTA-procedure 01/2003”	kg 4,6
Classe di protezione		II

Guida rapida

 1 Guida d'appoggio 2 Portautensile 3 Bloccaggio del portautensile 4 Illuminazione a LED Per illuminare la zona di lavoro. 5 Impugnatura anteriore 6 Interruttore per corsa oscillante (livelli 0-3) 7 Targhetta d'identificazione \* 8 Accensione/spegnimento Per accendere e spegnere e per accelerare fino al massimo numero di corse. 9 Rotella per la preselezione della velocità di oscillazione 10 Impugnatura posteriore 11 Cavo d'alimentazione 4,0 m con spina 12 Bloccaggio della guida d'appoggio \* non visibile

Per la vostra sicurezza


ATTENZIONE!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro. Prima di usare l'elettroutensile, leggere e rispettare i documenti elencati di seguito: - queste istruzioni per l'uso, – le “Istruzioni di sicurezza generali” per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti N°: 315.915), – le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego. Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'elettroutensile solo \- per l'uso regolare previsto, \- in perfetto stato tecnico di sicurezza. Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Utilizzo conforme alle finalità d'uso

Il seghetto frontale è previsto - per l'impiego professionale nell'industria e nell'artigianato, - per segare metallo, materiale sintetico e legno, - per segare piastrelle e ceramica, - per effettuare tagli dritti e curvilinei, - per tagliare tubi, - per l'impiego con un attrezzo appropriato e raccomandato dal produttore per questo elettroutensile.

Avvertenze di sicurezza per il seghetto frontale

■ Quando si eseguono lavori durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate. Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica. ■ Mantenere le mani lontane dalla zona del taglio. Non mettere le mani sotto il pezzo. In caso di contatto con la lama del seghetto sussiste pericolo di lesioni. ■ Avvicinare l'elettroutensile al pezzo solo se già acceso. In caso contrario sussiste il pericolo che l'elettroutensile rimanga incastrato nel pezzo e causi un contraccolpo. ■ Verificare con attenzione che, effettuando l'operazione di segatura, la guida d'appoggio resti sempre a contatto con il pezzo. La lama della sega può restare incastrata e, conseguentemente, si può perdere il controllo dell'elettroutensile. ■ Ultimata l'operazione di segatura, spegnere l'elettroutensile ed estrarre la lama dal taglio solo dopo che si è arrestata. In questo modo si evitano contraccolpi ed è possibile riporre il seghetto in sicurezza. ■ Utilizzare solo lame da taglio non danneggiate e in perfette condizioni. Lame da taglio incurvate o non affiliate possono rompersi e causare contraccolpi. ■ Dopo la disattivazione non frenare la lama da taglio esercitando una pressione antagonista unilaterale. La lama può rimanere danneggiata, rompersi o causare un contraccolpo. ■ Fissare bene il materiale. Non fermare il pezzo con una mano o con un piede. Con il seghetto acceso non toccare né oggetti né il pavimento. Pericolo di contraccolpi. Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica. - Utilizzare idonei rilevatori per sondare la presenza di linee di alimentazione nascoste, o consultare la locale società di fornitura. Il contatto con linee elettriche può causare incendio e scossa elettrica. Il danneggiamento di una tubazione del gas può causare un'esplosione. La penetrazione in una conduttura dell'acqua provoca danni materiali o può causare una scossa elettrica. ■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura. Guidare in sicurezza l'elettroutensile con entrambe le mani. ■ Mantenere pulito il proprio posto di lavoro. I mix di materiali sono molto pericolosi. La polvere di metalli leggeri può incendiarsi o esplodere. ■ Prima di riporre l'elettroutensile, attendere che si sia completamente arrestato. L'utensile montato può restare agganciato ad oggetti e, conseguente-mente, si può perdere il controllo dell'elettroutensile. ■ Bloccare il pezzo da lavorare. Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio è tenuto con sicurezza molto maggiore che con la mano.

Avvertenze di sicurezza speciali

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere. ■ Non lavorare materiali che, nella lavorazione, liberano sostanze nocive alla salute (ad es. amianto). ■ Per contrassegnare l'elettroutensile usare solo targhette adesive. Non praticare fori nella carcassa.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 62841. Il livello di rumore ponderato A dell'apparecchio è tipicamente:

		RS13-32	RSP13-32
Livello di pressione acustica	dB(A)	89,6 90,5
Livello di potenza acustica	dB(A)	100,6 10	1,5
Incertezza K dB 3
Valore totale di vibrazione:
Valore di emissione ah per segatura di pannello di masonite	m/s ^2	10 10	9
Valore di emissione ah per segatura di travi di legno	m/s ^2	12,3 10	4
Incertezza K m/s	^2	1,5

ATTENZIONE!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVERTENZA!

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 62841 e può essere utilizzato per il confronto tra elettroutensili. Tale procedimento è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire. Ciò può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro. Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare una protezione acustica.

Istruzioni per l'uso

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

Sostituzione della lama del seghetto


ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile estrarre la spina di rete.

Espulsione della lama usata


PRUDENZA!

- Gli utensili impiegati possono surriscaldarsi. Indossare guanti protettivi! - Nella direzione d'espulsione non devono trovarsi persone, animali o superfici delicate.  Rilasciare il bloccaggio dell'attacco utensili girandolo in senso antiorario e trattenerlo in posizione (1.). La lama del seghetto viene espulsa dalla forza di una molla (2.).

AVVERTENZA!

Se la lama non viene espulsa, estrarla dall'attacco utensili tirandola in avanti.

Inserimento della lama nuova

Scegliere lame da sega idonee al materiale da lavorare. Per le lame utilizzabili consultare i cataloghi del costruttore.

PRUDENZA!

Pericolo di lesioni a causa dei denti taglienti. Indossare guanti protettivi! ■ L'attacco utensili deve essere privo di residui della segatura. Rimuovere lo sporco con aria compressa o una spazzola.  ■ Aprire il portautensile girandolo in senso antiorario (1.); il portautensile scatta nella posizione di finecorsa. ■ Inserire la lama nell'attacco utensili e spingerla fino a battuta (2.). Rilasciare l'elemento di bloccaggio dell'attacco utensili; l'elemento di bloccaggio viene chiuso dalla forza di una molla. ■ Controllare il corretto bloccaggio della lama tirando più volte.

AVVERTENZA!

Se l'elemento di bloccaggio dell'attacco utensili non chiude correttamente, stringerlo girandolo in senso orario.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regolazione del numero di corse


Diagram showing a car interior with a numbered component and directional arrows indicating motion (no text or symbols present)

■ Per regolare il numero di corse, portare la manopola di regolazione al valore desiderato. Il numero di corse adeguato dipende dal materiale da lavorare e può essere ricavato eseguendo tagli di prova. Per il taglio del legno selezionare in generale in elevato numero di corse. Per il taglio di metallo e plastica è necessario un basso numero di corse.

Impostazione del tipo di corsa

Sono disponibili due tipi di corsa: corsa rettilinea e corsa oscillante.

Corsa rettilinea livelli 0

La sega esegue solo movimenti orizzontali. E idonea innanzi tutto per tagliare metallo. Utilizzare il taglio rettilineo anche per il legno, se è richiesto un taglio di buona qualità.

Girare l'oscillazione di 180°

La sega esegue movimenti orizzontali e verticali (movimenti oscillanti). Il tipo di corsa è idoneo innanzi tutto per segare rapidamente il legno. Dimensione corsa a regolazione continua (livelli 1-3)

Posizione Altezza della corsa
1	1
2	2
3	3

Regolazione della guida d'appoggio del seghetto

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile ESTRARRE LA SPINA DI RETE. Effettuando l'operazione di segatura, la guida d'appoggio deve sempre poggiare sul materiale per evitare vibrazioni eccessive. Mediante la regolazione della guida d'appoggio è possibile limitare, ad esempio, la profondità di taglio della lama.  ■ Premere l'elemento di bloccaggio della guida d'appoggio della lama (1.). ■ Regolare la guida d'appoggio sulla profondità desiderata (2.). Rilasciare l'elemento di bloccaggio della guida d'appoggio della lama.

Accensione e spegnimento dell'elettroutensile

L'interruttore dell'elettroutensile consente di aumentare lentamente il numero di corse fino al valore massimo. ■ Premere l'interruttore e mantenerlo premuto. L'elettroutensile si avvia.

Close-up of a handheld device with a close-up arrow pointing to a button (no text or symbols visible)

Con l'elettroutensile acceso, il LED illumina la zona di lavoro. Spegnere l'apparecchio: m ■ Rilasciare l'interruttore.

Istruzioni per il lavoro


ATTENZIONE!

Afferrare l'elettroutensile sempre con entrambe le mani!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Ove possibile fissare il pezzo da tagliare in una morsa a vite. Il seghetto dispone di una guida d'appoggio. Questa serve per la riduzione delle vibrazioni. Inoltre la guida consente di ottenere tagli perpendicolari. ■ Dopo avere spento l'apparecchio, la lama da sega continua brevemente a girare per inerzia. ■ Non toccare la lama subito dopo l'utilizzo, poiché può essere molto calda.

Per segare metallo

Per la segatura del metallo usare lubrificante lungo la linea di taglio. In questo modo si evita il surriscaldamento del materiale.

Per segare il legno

Appoggiare il seghetto in posizione perpendicolare sul pezzo in lavorazione. Condurre il seghetto lungo il legno con una pressione uniforme, premendo la guida d'appoggio contro il pezzo.

Per segare direttamente sulla parete

Grazie all'elasticità della lama bimetallo è possibile tagliare tubi a filo parete. A tal fine è sufficiente utilizzare una lama lunga che superi il diametro del tubo. Appoggiare la lama a filo parete, in modo tale che il punto di piega si trovi al di fuori del pezzo da segare.

Tagli a tuffo

Il seghetto è idoneo ad eseguire tagli a tuffo in legno e plastica. Per eseguire tagli a tuffo usare solo lame corte (<150 mm)! ■ Appoggiare il bordo inferiore della guida d'appoggio sul pezzo in modo tale che la lama non tocchi il pezzo.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a flat surface, with no visible text or symbols.

■ Attivare la sega. ■ Premere con forza la guida d'appoggio contro il pezzo in lavorazione e ribaltare il seghetto in avanti. Immergere lentamente la lama del seghetto nel pezzo. ■ Una volta che la guida d'appoggio è completamente a contatto con il pezzo in lavorazione, continuare a segare lungo la linea di taglio desiderata.

i AVVERTENZA

Non eseguire tagli a tuffo nel metallo.

Altre avvertenze

- L'uso di utensili "affilati" aumenta la produttività del lavoro e la durata utile dell'elettroutensile. - Dopo il lavoro pulire l'elettroutensile e riporlo nella valigia di trasporto in un luogo asciutto.

Manutenzione e cura

ATTENZIONE!

Prima di qualsiasi lavoro sull'elettroutensile ESTRARE la spina di rete.

Pulizia

ATTENZIONE!

Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa può accumularsi polvere conduttrice. Pulire l'elettroutensile e le fessure di ventilazione periodicamente. La frequenza dipende dal materiale lavorato e dalla durata dell'uso. ■ Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Meccanismo

i AVVERTENZA!

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

i AVVERTENZA!

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore. Per altri accessori, specialmente utensili montati, consultare i cataloghi del produttore. Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Avvertenze per lo smaltimento

ATTENZIONE!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.  Solo per paesi dell'UE. Non gettare elettroutensili nei rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Recupero di materie prime anziché smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

i AVVERTENZA!

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione!

Conformità €

Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in “Dati tecnici” è conforme alle seguenti norme o documenti normativi: EN 62841 conformemente alle norme delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE. Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) 08/11/2018 Klaus Peter Weinper Head of Quality Department (QD) FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri costruttori.

Índice

Símbolos empleados .... 37 Símbolos en el aparato ..... 37 Datos técnicos 37 Vista general 38 Para su seguridad ..... 39 Ruidos y vibraciones 40 Indicaciones para el uso 41 Mantenimiento y cuidado 43 Indicaciones de eliminación ..... 44 Conformidad C€....44 Exención de responsabilidad ..... 44

Símbolos empleados


ADVERTENCIA

Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.

PRECAUCIÓN

Índica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.

NOTA

Indica consejos para el uso e información importante.

Símbolos en el aparato


Three circular icons showing a person, a person holding a book, and a person wearing headphones (no text or symbols)

Lea las instrucciones antes de poner en funcionamiento el equipo. Utilice protección para la vista. Utilice protección para el oído. Indicaciones para la eliminación de la máquina en desuso (ver la página 44). Datos técnicos

Sierra de sable RS 13-32	RSP 13-32
Tensión de red V 220-24	0
	Hz 50/60
Consumo de energía W	1300
Potencia entregada W 60	00
Número de carreras en vacío	r.p.m.	0-3000
Carrera mm 32
Grosor máx. de material– metal– madera	mm mm	20 230
Peso según «EPTA-procedure 01/2003»	kg 4,6
Tipo de protección		II

Vista general

 1 Apoyo de la sierra 2 Portaherramientas 3 Bloqueo del portaherramientas 4 Iluminación LED Para alumbrar la zona de trabajo. 5 Empuñadura delantera 6 Interruptor péndulo (Nivel 0-3) 7 Placa de características \* 8 Interruptor de encendido/apagado Para encender y apagar la herramienta, y para acelerar hasta el número máximo de carreras. 9 Rueda de ajuste para preselección de la velocidad de elevación 10 Empuñadura trasera 11 Cable de conexión a la red de 4,0 m con el enchufe correspondiente 12 Bloqueo del apoyo de la sierra \* no es visible

Para su seguridad


ADVERTENCIA

Lea todas las indicaciones de seguridad y las instrucciones pertinentes. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse una descarga eléctrica, quemaduras o lesiones graves. Conserve todas las indicaciones de seguridad e instrucciones en un lugar seguro. Antes de utilizar la herramienta eléctrica, lea y siga: – las instrucciones de funcionamiento presentes, - las «Indicaciones generales de seguridad» para el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315.915), - las reglas y prescripciones vigentes para la prevención de accidentes en el lugar de uso. Esta herramienta eléctrica se ha diseñado según los avances técnicos actuales y las normas reconocidas de seguridad técnica. A pesar de ello, pueden existir riesgos para la vida y salud del operario u otras personas durante su uso, así como producirse daños en la máquina u otros activos. La herramienta eléctrica deberá utilizarse exclusivamente \- para trabajos adecuados a su función, \- en estado óptimo de condiciones técnicas de seguridad. Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten a la seguridad.

Utilización conforme al uso previsto

La sierra de sable está diseñada: - para su aplicación profesional e industrial, - para serrar metal, plástico y madera, - para serrar baldosas y cerámica, - para realizar cortes rectos y curvos, - para cortar tubos, - para su utilización con las herramientas adecuadas, aprobadas y recomendadas para esta máquina por el fabricante.

Indicaciones de seguridad para sierras de sable

■ Sujetar la máquina por las superficies aisladas correspondientes cuando la herramienta de inserción pueda incidir en conductores eléctricos ocultos o cables pertenecientes a la red eléctrica. El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas de la máquina y provocar una descarga eléctrica. ■ Mantener las manos fuera de la zona de serrado. No introducir las manos debajo de la pieza de trabajo. En caso de contacto con la hoja, existe peligro de sufrir lesiones. Dirigir la herramienta eléctrica contra la pieza solo cuando esté encendida. De lo contrario, existe riesgo de rebote si la herramienta insertable queda enganchada en la pieza. Asegurarse de que el apoyo de la sierra esté siempre en contacto con la pieza durante el serrado. La hoja puede engancharse y provocar la pérdida de control sobre la herramienta eléctrica. \- Una vez finalizado el trabajo, apagar la herramienta eléctrica y no retirar la hoja del corte hasta que se haya detenido por completo. De este modo se evitará que se produzca un rebote y se podrá guardar la herramienta con seguridad. \- Utilizar únicamente hojas que se encuentren en perfecto estado. Una hoja combada o no afilada puede romperse o provocar un rebote. ■ Al apagar la herramienta, no intentar frenar la hoja aplicando una contra-presión lateral. La hoja puede resultar dañada, romperse o provocar un rebote. ■ Fijar bien el material. No utilizar la mano ni el pie para afianzar la herramienta. No tocar ningún objeto ni el suelo con la sierra en funcionamiento. Existe riesgo de rebote. No utilizar la herramienta eléctrica si el cable está dañado. No tocar el cable dañado y desconectarlo de la toma de corriente si el mismo se daña durante el trabajo. Los cables dañados aumentan el peligro de descargas eléctricas. - Utilizar equipo adecuado para la localización de líneas de alimentación ocultas, o bien consultar a las compañías de abastecimiento correspondientes. El contacto con conductores eléctricos puede dar lugar a incendios o descargas eléctricas. El daño causado a una línea de gas puede ser causa de explosiones. La penetración en una tubería de agua causa daños materiales o descargas eléctricas. ■ Sujetar la herramienta eléctrica con ambas manos y asegurarse de estar bien apoyado en el suelo. Es más seguro guiar la herramienta eléctrica con las dos manos. ■ Mantener el sitio de trabajo limpio. Las mezclas de materiales son especialmente peligrosas. Los polvos de metales ligeros pueden incendiarse o explotar. Esperar a que la herramienta eléctrica se haya parado por completo antes de depositarla sobre ninguna superficie. La herramienta insertable puede engancharse y provocar la pérdida de control sobre la herramienta eléctrica. ■ Asegurar la pieza de trabajo. Los dispositivos de sujeción retienen la pieza de trabajo con mayor firmeza y seguridad que si se sujeta solo con la mano.

Indicaciones de seguridad especiales

■ La tensión de la red de alimentación y las indicaciones de tensión de la chapa de características, deben coincidir. ■ No procesar materiales de los cuales puedan desprenderse sustancias nocivas para la salud (p. ej., amianto). - Utilizar exclusivamente etiquetas adhesivas para la identificación de la herramienta eléctrica. No perforar la carcasa.

Ruidos y vibraciones

Los niveles de ruido y de vibraciones han sido determinados según EN 62841. El nivel de ruido con calificación A de la máquina es habitualmente de:

		RS13-32	RSP13-32
Nivel de presión sonora	dB(A)	89,6 90,5
Nivel de potencia sonora	dB(A)	100,6 10	1,5
Incertidumbre K dB 3
Valor total de vibración:
Valor de emisión ah al serrar plancha de aglomerado	m/s ^2	10 10,9
valor de emisión ah al serrar viga de madera	m/s ^2	12,3 10,4
Incertidumbre Km/s ^2		1,5


ATENCIÓN

Los valores indicados son válidos para máquinas nuevas. Los valores de ruido y de vibración varían durante el uso diario.

NOTA

El nivel de vibraciones indicado en estas instrucciones ha sido medido según el procedimiento de medición conforme a EN 62841 y puede utilizarse para la comparación de herramientas eléctricas. También es apto para una estimación provisional de las vibraciones. El nivel de vibraciones indicado es representativo para las principales aplicaciones de la herramienta eléctrica. Sin embargo, si la herramienta eléctrica se utiliza para otros fines, con herramientas insertables diferentes o con un mantenimiento deficiente, los niveles de vibraciones pueden diferir. Esto puede aumentar significativamente la carga por vibraciones durante todo el periodo de trabajo. Para una estimación exacta de la carga por vibraciones, deberán tenerse en cuenta también los tiempos durante los cuales la máquina está desconectada, o bien durante los cuales, aun estando conectada, no se ha utilizado. Esto puede reducir significativamente la carga por vibraciones durante todo el periodo de trabajo. Es necesario implementar medidas de seguridad adicionales para la protección del operario frente al efecto de las vibraciones como, por ejemplo, realizar un correcto mantenimiento de la herramienta eléctrica y las herramientas insertables, mantener calientes las manos y organizar las secuencias de trabajo.

PRECAUCIÓN

Utilizar protección para el oído en caso de niveles de presión sonora superiores a los 85 dB(A).

Indicaciones para el uso

Antes de la puesta en marcha

Desembalar la herramienta eléctrica y los accesorios, comprobar que estén todos los componentes y que no se hayan producido daños durante el transporte.

Introducción/cambio de las hojas


ADVERTENCIA

Antes de efectuar cualquier trabajo en la herramienta eléctrica, desconectar el enchufe de red.

Expulsión de la hoja utilizada


PRECAUCIÓN

- Las herramientas pueden calentarse durante el uso. Usar guantes de protección. - No debe haber personas, animales ni superficies delicadas en la dirección de expulsión de la hoja.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

■ Aflojar el bloqueo del portaherramientas girando en sentido antihorario y fijarlo (1.). La hoja usada se expulsa debido al efecto de resorte (2.).

NOTA

Si no se expulsa la hoja, extraer la hoja del portaherramientas tirando hacia delante.

Colocación de una hoja nueva

Seleccionar la hoja en función del tipo de material que se va a procesar. Consultar los catálogos del fabricante para obtener información sobre los tipos de hojas válidos.

PRECAUCIÓN

Peligro de lesiones debido a la presencia de dientes cortantes. Usar guantes de protecció. ■ El portaherramientas no debe contener restos de la hoja. Eliminar la suciedad con aire comprimido o un cepillo.  ■ El portaherramientas se abre girando en sentido contrario a las agujas del reloj (1.), y debe encajar en la posición final. ■ Insertar la hoja en el portaherramientas e introducirla hasta el tope (2.). ■ Soltar el bloqueo del portaherramientas. El bloqueo se cierra mediante la fuerza de resorte. ■ Comprobar que la fijación es correcta tirando varias veces de la hoja.

NOTA

Si el bloqueo del portaherramientas no cierra correctamente, cerrar el bloqueo girándolo en sentido horario.

Illustration of a saw cutting tool with a handle and gear mechanism (no text or symbols)

Regulación de cantidad de carreras


Illustration of a car interior with directional arrows and a numbered component (no text or symbols)

Para ajustar la cantidad de carreras, colocar la rueda de ajuste en el valor deseado. La cantidad de carreras adecuada depende del material a procesar y puede ser determinada mediante cortes de prueba. Seleccionar una cantidad de carreras elevada en caso de tratarse de cortes en madera. En caso de cortes en metal o material plástico, es recomendable seleccionar una cantidad de carreras mas bien reducida.

Ajuste del tipo de carrera

Se dispone de dos tipos de carrera: carrera rectilínea y carrera pendular.

Carrera rectilínea Nivel 0

La sierra efectúa solo movimientos horizontales. Es adecuada especialmente para cortar metales. Utilizar la carrera rectilínea también en aquellos casos, en los cuales se requiera de un corte muy preciso.

Girar el péndulo 180°

La sierra efectúa movimientos horizontales y verticales (movimiento de penduleo). Este tipo de carrera es especialmente adecuado para el cortado de maderas. Tamaño del péndulo ajustable (Niveles 1-3)

Nivel Altura del péndulo
1	1
2	2
3	3

Ajuste del apoyo de la sierra

ADVERTENCIA

Antes de efectuar cualquier trabajo en la herramienta eléctrica, desconectar el enchufe de red. El apoyo de la sierra siempre debe estar en contacto con el material durante el serrado para evitar un exceso de vibraciones. Ajustando el apoyo de la herramienta se puede limitar, por ejemplo, la profundidad de corte de la sierra.  ■ Presionar el bloqueo del apoyo de la sierra (1.). ■ Ajustar el apoyo de la sierra a la profundidad necesaria (2.). ■ Soltar el bloqueo del apoyo de la sierra.

Encendido/apagado de la herramienta eléctrica

El interruptor de la herramienta eléctrica permite aumentar lentamente el número de carreras hasta el valor máximo. ■ Presionar el interruptor y mantenerlo así. La herramienta eléctrica se pone en marcha.

Close-up of a handheld device with a circular arrow pointing to its left side (no text or symbols visible)

Si la herramienta eléctrica está encendida, el LED alumbra la zona de trabajo. Apagado de la máquina: ■ Soltar el interruptor.

Indicaciones para el trabajo


ADVERTENCIA

Sujetar la herramienta eléctrica siempre con ambas manos. A ser posible, fijar la pieza de trabajo en un tornillo de banco.

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

La sierra dispone de un apoyo. Sirve para reducir las vibraciones y permite, además, realizar cortes en ángulo recto. ■ Después de apagar la máquina, la hoja de sierra sigue girando por un tiempo. ■ No tocar la hoja justo después de Haberla utilizado, ya que puede estar muy caliente.

Serrado de metal

Aplicar un lubricante a lo largo de la línea de corte al serrar metal. Esto impedirá que el material se caliente en exceso.

Serrado de madera

Colocar la sierra en ángulo recto con respecto a la pieza. Guiar la sierra por la madera aplicando una presión uniforme y presionando siempre el apoyo de la sierra contra la pieza.

Serrado directo en la pared

La elasticidad de las hojas bimetal permite cortar los tubos a ras con la pared. Para ello se debe utilizar una hoja de sierra suficientemente larga que exceda el diámetro del tubo. Colocar la hoja enrasada con la pared de modo que el punto de doblado quede fuera de la pieza de serrado.

Cortes de inmersión

La sierra es apta para cortes de inmersión en madera y plástico. Utilizar solo hojas cortas (<150 mm) para realizar cortes de inmersión. Colocar la sierra en la pieza con el borde inferior del apoyo de modo que la hoja no toque la pieza.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a workbench (no text or symbols visible)

■ Encender la sierra. ■ Presionar con fuerza el apoyo de la sierra contra la pieza y bascular la sierra hacia delante. Introducir la hoja lentamente en la pieza. ■ Una vez que el apoyo esté completamente en contacto con la pieza, serrar a lo largo de la línea de corte deseada.

i NOTA

No realizar cortes de inmersión en metal.

Advertencias adicionales

- La utilización de herramientas de inserción «afiladas» aumenta el rendimiento de trabajo y la vida útil de la herramienta eléctrica. - Concluida la tarea, limpiar la herramienta eléctrica y guardar la maleta de transporte en un sitio seco.

Mantenimiento y cuidado

ADVERTENCIA

Antes de efectuar cualquier trabajo en la herramienta eléctrica, desconectar el enchufe de red.

Limpieza

ADVERTENCIA

Cuando se procesan metales, puede depositarse polvo conductor en el interior de la carcasa. ■ Limpiar regularmente la herramienta eléctrica y las ranuras de ventilación. La frecuencia de la limpieza dependerá del material y la intensidad de uso. ■ Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.

Engranaje

i NOTA

No aflojar los tornillos del cabezal del engranaje durante el período de garantía. En caso de incumplimiento, se extinguirá la garantía del fabricante.

Reparaciones

Encargar las reparaciones exclusivamente a un taller de servicio técnico autorizado por el fabricante.

Repuestos y accesorios

i NOTA

Utilizar únicamente repuestos originales del fabricante. En caso de utilizar productos de terceros, se anula la garantía del fabricante. Para obtener más información sobre accesorios, especialmente herramientas insertables, consultar el catálogo del fabricante. Los dibujos de despiece y las listas de repuestos se encuentran en nuestra página web: www.flex-tools.com

Indicaciones de eliminación


ADVERTENCIA

Inutilizar los equipos inservibles cortando el cable de alimentación.  Únicamente para países pertenecientes a la UE. No desechar las herramientas eléctricas con la basura doméstica. Según la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben clasificarse por separado para su aprovechamiento de manera respetuosa con el medio ambiente.

Recuperación de materia prima en lugar de desechar.

El equipo, los accesorios y el embalaje deben reciclarse para su aprovechamiento de manera respetuosa con el medio ambiente. Con el fin de garantizar un reciclado adecuado para cada tipo de material, las piezas de plástico están debidamente identificadas.

i NOTA

Solicitar información a su distribuidor habitual acerca de las opciones de eliminación.

Conformidad C€

Declaramos bajo nuestra única responsabilidad que el producto descrito en «Datos técnicos» cumple las siguientes normas y documentos normativos: EN 62841 según las disposiciones de las Directivas 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exención de responsabilidad

El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados por la interrupción del funcionamiento de la empresa, debidos al producto o a la no utilización del mismo. El fabricante y su representante no asumen responsabilidad alguna por los daños derivados de un uso incorrecto o del uso en combinación con productos de terceros.

Índice

Símbolos utilizados ..... 45 Símbolos no aparelho ..... 45 Caraterísticas técnicas ..... 45 Panorâmica da máquina ..... 46 Para sua segurança ..... 47 Ruído e vibração ..... 48 Instruções de utilização ..... 49 Manutenção e tratamento ..... 52 Indicações sobre reciclagem ..... 52 Conformidade C€..... 53 Exclusão de responsabilidades ..... 53

Símbolos utilizados


AVISO!

Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO!

Carateriza conselhos de utilização e informações importantes.

Símbolos no aparelho

 Antes da colocação em funcionamento, leia as Instruções de serviço!  Usar óculos de proteção!  Usar proteção auditiva!  Indicações sobre reciclagem para o aparelho usado (ver a pág. 52)! Caraterísticas técnicas

Serra de sabre RS 13-32	RSP 13-32
Tensão da rede V 220-2	40
	Hz 50/60
Potência absorvida W 13	00
Potência útil W 600
Número de cursos com rotação em vazio	rpm 0-3000
Curso mm 32
Espessura máx. do material– Metal– Madeira	mm mm	20230
Peso de acordo com «EPTA-procedure 01/2003»	kg 4,6
Classe de proteção		II

Panorâmica da máquina

 1 Assento da serra 2 Admissão da ferramenta 3 Bloqueio da admissão da ferramenta 4 Iluminação LED Para iluminar a área de trabalho. 5 Punho dianteiro 6 Interruptor curso pendular (nível 0-3) 7 Placa de caraterísticas \* 8 Botão de ligar/desligar Para ligar e desligar, assim como para aumentar a velocidade até ao número máximo de cursos. 9 Roda de ajuste para pré-seleção da velocidade do curso 10 Punho traseiro 11 Cabo de rede com 4,0 m e com ficha de ligação à rede 12 Bloqueio do assento da serra \* não é visível

Para sua segurança


AVISO!

Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e das instruções pode ter como consequência um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro. Ler antes da utilização da ferramenta elétrica e proceder em conformidade: - estas Instruções de serviço, - as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.º: 315.915), - as regras e as normas em vigor para prevenção contra acidentes no local de utilização. Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada – de acordo com as disposições legais, – em perfeita situação de segurança técnica. As avarias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

A serra de sabre está preparada - para utilização profissional na indústria e em oficinas, - para serrar metal, plástico e madeira, - para serrar azulejos e cerâmica, - para cortes a direito e curvos, - para cortar tubos, - para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.

Indicações de segurança para serras de sabre

■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico. ■ Mantenha as mãos afastadas da zona de serrar. Não segure na peça pela parte de baixo. No contacto com a lâmina da serra, existe perigo de ferimentos. ■ Conduza a ferramenta elétrica sempre ligada contra a peça. Caso contrário, existe perigo de um contragolpe, se a ferramenta utilizada se prender na peça. ■ Tenha atenção para que o assento da serra, ao serrar, esteja sempre apoiado na peça. A lâmina da serra pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica. ■ Desligue a ferramenta elétrica depois de terminado o trabalho e retire a lâmina de serra do corte só depois de esta estar completamente imobilizada. Assim, evita um contragolpe e a ferramenta elétrica pode ser pousada com segurança. ■ Utilize somente lâminas de serra intactas, em perfeito estado de conservação. Lâminas de serra empenadas ou rombas podem partir ou provocar um contragolpe. Não trave a lâmina de serra, depois de desligado o aparelho, exercendo pressão lateral sobre ela. A lâmina de serra pode ser danificada, partir ou provocar um contragolpe. ■ Fixe bem o material. Não fixe a peça com a mão ou com o pé. Não toque em qualquer objeto, nem no chão, com a serra a funcionar. Existe perigo de contragolpe. Não utilize a ferramenta elétrica com o cabo danificado. Não toque no cabo danificado e desligue a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de choque elétrico. Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque elétrico. - Segure a ferramenta elétrica com ambas as mãos ao trabalhar e procure manter uma posição de segurança. A ferramenta elétrica é mais segura quando conduzida com ambas as mãos. ■ Mantenha o posto de trabalho limpo. Misturas de materiais são particularmente perigosas. O pó de metais leves pode inflamar ou explodir. - Espere até que a ferramenta elétrica esteja completamente parada, antes de a pousar. A ferramenta utilizada pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica. ■ Fixe a peça a trabalhar. Uma peça mantida fixa com um dispositivo de fixação está mais segura do que presa na sua mão.

Indicações de segurança especiais

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes. Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto). Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841. O nível de ruído de valorização A do aparelho comporta, normalmente:

		RS13-32	RSP13-32
Nível de pressão acústica	dB(A)	89,6 90,5
Nível de potência acústica	dB(A)	100,6 10	1,5
Insegurança K dB 3
Valor global de vibrações:
Valor de emissão ah ao serrar placas de aglomerado	m/s ^2	10 10,9
Valor de emissão ah ao serrar vigas de madeira	m/s ^2	12,3 10,4
Insegurança K m/s ^2		1,5

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de vibração alteram-se.

i INDICAÇÃO!

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.

Instruções de utilização

Antes da colocação em funcionamento

Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte.

Colocar/substituir a lâmina de serra


AVISO!

Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.

Ejetar a lâmina de serra usada


ATENÇÃO!

- As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção! - Não devem encontrar-se quaisquer pessoas, animais ou superfícies sensíveis no sentido da ejeção.

Illustration of a saw cutting tool with two labeled steps (1 and 2), showing mechanical components without any text or symbols.

■ Soltar o bloqueio da admissão da ferramenta, rodando-o em sentido contrário aos ponteiros do relógio, e segurá-lo (1). A lâmina de serra usada é ejetada por força de mola (2.).

INDICAÇÃO!

Se a lâmina de serra usada não for ejetada, retirá-la para a frente, para fora da admissão da ferramenta.

Colocar uma nova lâmina de serra

Seleccionar a lâmina de serra de acordo com o material a trabalhar. Consultar as lâminas de serra utilizáveis no catálogo do fabricante.

ATENÇÃO!

Perigo de ferimentos devido aos dentes de corte. Utilizar luvas de proteção! A admissão da ferramenta tem de estar limpa de resíduos de serração. Remover as sujidades com ar comprimido ou uma escova.  Abrir a admissão da ferramenta, rodando em sentido contrário aos ponteiros do relógio (1.); a admissão da ferramenta encaixa na posição final. Colocar a lâmina de serra na admissão da ferramenta e empurrar até ao encosto (2.). ■ Soltar o bloqueio da admissão da ferramenta; o bloqueio fecha-se por força de mola. ■ Verificar a fixação total, puxando várias vezes pela lâmina de serra.

i INDICAÇÃO!

Se o bloqueio da admissão da ferramenta não fechar corretamente, ele deve ser fechado, rodando no sentido dos ponteiros do relógio.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regulação do número de cursos

Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a lever mechanism (no text or symbols present)

Para regulação do número de cursos colocar a roda de ajuste no valor pretendido. O número de cursos adequado depende do material a trabalhar e pode ser determinado através de cortes de teste. Em geral, para cortar madeira seleccionar um número de cursos mais elevado. Para cortar metal e plástico é necessário um número de cursos mais reduzido.

Regulação do tipo de curso

■ Estão disponíveis para selecção dois tipos de cursos: Curso a direito e curso pendular.

Curso a direito ◀nível 0

A serra executa somente movimentos horizontais. Indicado especialmente para cortar metal. Se ao serrar madeira, for necessária uma imagem de corte muito boa, utilizar igualmente o curso a direito.

Rodar o curso pendular 180°

A serra executa movimentos horizontais e verticais (movimentos pendulares). O tipo de curso é indicado especialmente para cortes rápidos de madeira. Extensão do curso de ajuste progressivo (nível 1-3)

Posição Altura do curso
1	1
2	2
3	3

Ajustar o assento da serra

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada. Ao serrar, o assento da serra deve assentar sempre no material, para evitar vibrações excessivas. Ajustando o assento da serra, é possível, por exemplo, limitar a profundidade de corte da lâmina de serra.  ■ Pressionar o bloqueio do assento da serra (1.). ■ Ajustar o assento da serra para a profundidade necessária (2.). ■ Soltar o bloqueio do assento da serra.

Ligar/desligar a ferramenta elétrica

O interruptor da ferramenta elétrica permite um aumento lento do número de cursos, até ao valor máximo. ■ Pressionar o interruptor e mantê-lo premido. A ferramenta elétrica começa a funcionar.

Close-up of a firearm's internal components with an arrow indicating movement (no text or symbols)

Com a ferramenta elétrica ligada, o LED ilumina a área de trabalho. Desligar o aparelho: ■ Soltar o interruptor.

Indicações sobre trabalho


AVISO!

Segurar a ferramenta elétrica sempre com as duas mãos!

Illustration of a hand using a leverdriver to cut a block (no text or symbols visible)

■ Se possível, fixar a peça a cortar num torno de bancada. A serra dispõe de um assento de serra. Este serve para reduzir as vibrações. Além disso, obtêm-se cortes em esquadria. ■ Depois de desligar, a lâmina de serra ainda se movimenta por um breve período de tempo. ■ Nunca tocar na lâmina de serra imediatamente após a sua utilização, pois ela pode estar muito quente.

Serrar metal

Ao serrar metal, utilizar um lubrificante ao longo da linha de corte. Com isto, evita-se um aquecimento excessivo do material.

Serrar madeira

Assentar a serra em esquadria na peça. Conduzir a serra com pressão uniforme sobre a madeira, pressionando o assento da serra contra a peça.

Serrar diretamente na parede

Devido à elasticidade das lâminas de serra bimetálicas, é possível separar tubos à face da parede. Para isso, utilizar uma lâmina de serra suficientemente longa, cujo comprimento seja superior ao diâmetro do tubo. Assentar a lâmina de serra à face da parede, de modo a que o ponto de dobra se localize fora da peça a serrar.

Cortes de penetração

A serra é indicada para cortes de penetração em madeira e plástico. Ao realizar cortes de penetração, utilizar apenas lâminas de serra curtas (< 150 mm)! ■ Assentar a serra na peça com a aresta inferior do assento da serra, de modo a que a lâmina de serra não toque na peça.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Ligar a serra. ■ Pressionar o assento da serra firmemente contra a peça e inclinar a serra para a frente. Fazer a lâmina de serra penetrar lentamente na peça. ■ Quando o assento da serra assentar completamente na peça, continuar a serrar ao longo da linha de corte pretendida.

i INDICAÇÃO

Não realizar cortes de penetração em metais.

Outras indicações

- A utilização de ferramentas de aplicação «afiadas» aumenta o rendimento e o tempo de vida útil da ferramenta elétrica. - Depois do trabalho, limpar a ferramenta elétrica e guardá-la dentro da mala de transporte, num local seco.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, desligar a ficha da tomada.

Limpeza

AVISO!

Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura. ■ Limpar regularmente a ferramenta elétrica e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. ■ Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.

Engrenagem

i INDICAÇÃO!

Não desapertar os parafusos da cabeça de engrenagem durante o período de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

i INDICAÇÃO!

Na substituição, utilizar somente peças originais do fabricante. Caso sejam utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante. Para mais acessórios, principalmente ferramentas de aplicação, consulte o catálogo do fabricante. Pode consultar desenhos de explosão e listas de peças de substituição na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes o cabo de ligação à rede.

Só para os países da UE. Não coloque as ferramentas elétricas no lixo doméstico!

Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.

i INDICAÇÃO!

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes: EN 62841 de acordo com as determinações das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08/11/2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

Inhoud

Gebruikte symbolen 54 Symbolen op het gereedschap. ..... 54 Technische gegevens 54 In één oogopslag .... 55 Voor uw veiligheid 56 Geluid en trillingen 57 Gebruiksaanwijzing 58 Onderhoud en verzorging 60 Afvoeren van verpakking en machine .. 61 C€-conformiteit 61 Uitsluiting van aansprakelijkheid ..... 61

Gebruikte symbolen


WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP!

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

 Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!  Draag een oogbescherming!  Draag een gehoorbescherming!  Afvoeren van het oude apparaat (zie pagina 61)! Technische gegevens

Sabelzaag RS 13-32	RSP 13-32
Netspanning V 220-240
	Hz 50/60
Opgenomen vermogen W	W 1300
Afgegeven vermogen W	600
Aantal slagen bij nullast	min ^-1	0-3000
Slag mm 32
Max. dikte van materiaal – Metaal – Hout	mm mm	20 230
Gewicht volgens „EPTA-procedure 01/2003”	kg	4,6
Isolatieklasse		II

In één oogopslag

 1 Voetplaat 2 Zaagbladopname 3 Vergrendeling zaagbladopname 4 LED-verlichting Voor de verlichting van het werkbereik. 5 Voorste handgreep 6 Schakelaar pendelslag (stand 0-3) 7 Typeplaatje \* 8 Aan-/uitschakelaar Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental. 9 Stelknop voor voorkeuze van slagsnelheid 10 Achterste handgreep 11 Netkabel 4,0 m met stekker 12 Vergrendeling voetplaat \* niet zichtbaar

Voor uw veiligheid


WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst. Lees voordat u het elektrische gereedschap gebruikt en handel daarna conform: – deze gebruiksaanwijzing, - de „Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure ((documentnummer: 315.915), - de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen. Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt – volgens de bestemming, - in een veiligheidstechnisch optimale toestand. Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De sabelzaag is bedoeld - voor professioneel gebruik in de industrie en door de vakman, - voor het zagen van metaal, kunststof en hout, - voor het zagen van tegels en keramiek, - voor rechte en bochtige sneden, – voor het snijden van buizen, - voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor sabelzagen

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. ■ Houd uw handen verwijderd van het zaagbereik. Grijp niet onder het werkstuk. Bij contact met het zaagblad bestaat verwondingsgevaar. ■ Leid het elektrische gereedschap alleen ingeschakeld tegen het werkstuk. Er bestaat anders het gevaar van een terugslag als het inzetgereedschap zich in het werkstuk vasthaakt. ■ Let erop dat de voetplaat bij het zagen steeds tegen het werkstuk ligt. Het zaagblad kan zich vasthaken waardoor u de controle over het elektrische gereedschap verliest. ■ Schakel na afloop van de werkzaamheden het elektrische gereedschap uit en trek het zaagblad pas uit de snede als dit geheel tot stilstand is gekomen. Zo vermijdt u een terugslag en kunt u het elektrische gereedschap veilig wegleggen. ■ Gebruik alleen onbeschadigde, deugdelijke zaagbladen. Verbogen of onscherpe zaagbladen kunnen breken of een terugslag veroorzaken. ■ Rem het zaagblad na uitschakeling niet af door aan de zijkant tegen te drukken. Het zaagblad kan beschadigd raken, breken of een terugslag veroorzaken. ■ Span het materiaal goed vast. Ondersteun het werkstuk niet met de hand of voet. Raak geen voorwerpen aan of de vloer met een lopende zaag. Er bestaat terugslaggevaar. ■ Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. ■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. ■ Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. ■ Wacht tot het elektrisch gereedschap tot stilstand is gekomen voordat u het weglegt. Het inzetgereedschap kan ergens in verward raken, waardoor u de controle over het elektrisch gereedschap verliest. ■ Zet het werkstuk vast. Een in een span- voorziening vastgezet werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

Speciale veiligheidsvoorschriften

■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen. ■ Geen materialen bewerken waarbij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest). ■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 62841. Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

		RS13-32	RSP13-32
Geluidsdruk-niveau	dB(A)	89,6 90,5
Geluidsver-mogenniveau	dB(A)	100,6 10	1,5
Onzekerheid K dB	3
Totale trillingswaarde:
Emissiewaarde ahbij het zagen van spaanplaat	m/s ^2	10 10,9
Emissiewaarde ahbij het zagen van houten balken	m/s ^2	12,3 10,4
Onzekerheid K m/s	^2	1,5


LET OP!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP!

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van trillingen, zoals: onderhoud van elektrisch gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.

Plaatsen/vervangen van zaagbladen


WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Gebruikt zaagblad uitwerpen


VOORZICHTIG!

- Gebruikte inzetgereedschappen kunnen heet worden. Draag werkhandschoenen! - Er mogen zich in de uitwerprichting geen personen, dieren of kwetsbare oppervlakken bevinden.  ■ Vergrendeling van de zaagbladopname door tegen de klok in te draaien losmaken en vasthouden (1.). Het gebruikte zaagblad wordt door veerkracht uitgeworpen (2.).

LET OP!

Als het gebruikte zaagblad niet wordt uitgeworpen, moet het zaagblad naar voren uit de zaagbladopname worden getrokken.

Nieuw zaagblad inzetten

Zaagblad kiezen dat past bij het te bewerken materiaal. Bruikbare zaagbladen vindt u in de catalogi van de fabrikant.

VOORZICHTIG!

Verwondingsgevaar door snijtanden. Draag werkhandschoenen! ■ De zaagbladopname moet vrij zijn van zaagresten. Verontreinigingen met perslucht of borstel verwijderen.  ■ Open de gereedschapshouder door linksom te draaien (1.). De gereedschapshouder klikt vast in de eindpositie. ■ Zaagblad in de zaagbladopname plaatsen en tot aan de aanslag inschuiven (2.). ■ Vergrendeling van de zaagbladopname loslaten, de vergrendeling wordt door veerkracht gesloten. ■ De correcte bevestiging controleren door meerdere keren aan het zaagblad te trekken.

LET OP!

Als de vergrendeling van de zaagbladopname niet correct sluit, moet de vergrendeling worden gesloten door met de klok mee te draaien.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regeling aantal zaagbewegingen


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a handle (no text or symbols beyond the label)

■ Als u het aantal zaagbewegingen wilt instellen, stelt u het stelwiel in op de gewenste waarde. Het passende aantal slagen is afhankelijk van het te bewerken materiaal en kan door proefzagen worden bepaald. Kies in het algemeen voor het zagen van hout een hoger aantal zaagbewegingen. Voor het zagen van metaal en kunststof is een lager aantal zaagbewegingen vereist.

Instelling van het slagtype

U kunt kiezen uit twee slagtypen: rechte slag en pendelslag.

Rechte slag Stand 0

De zaag voert alleen horizontale bewegingen uit. Vooral geschikt voor het zagen van metaal. Als hout zeer nauwkeurig moet worden gezaagd, eveneens de rechte slag gebruiken.

Pendelslag 180° draaien

De zaag voert horizontale en verticale bewegingen (pendelbewegingen) uit. Het slagtype is vooral geschikt voor het snel zagen van hout. Slaggrootte traploos instelbaar (stand 1-3)

Stand Slaghoogte
1	1
2	2
3	3

Voetplaat verstellen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. De voetplaat moet bij het zagen altijd tegen het materiaal liggen om overmatige trillingen te vermijden. Door het verstellen van de voetplaat kan bijvoorbeeld de snedediepte van het zaagblad worden beperkt.  ■ Tegen de vergrendeling van de voetplaat drukken (1.). ■ Voetplaat op de benodigde diepte instellen (2.). ■ Vergrendeling van de voetplaat loslaten.

Elektrisch gereedschap in-/uitschakelen

Met de schakelaar van het elektrische gereedschap kan het toerental stapsgewijs tot de maximale waarde worden verhoogd. ■ Schakelaar indrukken en vasthouden. Het elektrische gereedschap komt op toeren.

Close-up of a firearm's internal components with an arrow indicating movement (no text or symbols)

Bij een ingeschakeld elektrisch gereedschap verlicht de LED het werkbereik. Apparaat uitschakelen: ■ Laat de schakelaar los. m m

Tips voor de werkzaamheden


WAARSCHUWING!

Het elektrische gereedschap altijd met beide handen vasthouden! ■ Het te snijden werkstuk indien mogelijk in een bankschroef vastklemmen.

Illustration of a hand using a lathe tool to cut a block (no text or symbols visible)

■ De zaag beschikt over een voetplaat. Deze dient voor de vermindering van trillingen. Bovendien worden daarmee haakse sneden gerealiseerd. ■ Na het uitschakelen loopt het zaagblad nog korte tijd uit. ■ Het zaagblad nooit direct na het gebruik aanraken, omdat het zeer heet kan zijn.

Zagen van metaal

Bij het zagen van metaal smeermiddelen langs de snijlijn gebruiken. Hierdoor wordt een te sterke verhitting van het materiaal verhinderd.

Zagen van hout

De zaag haaks op het werkstuk aanzetten. De zaag met gelijkmatige druk door het hout voeren en daarbij de voetplaat tegen het werkstuk drukken.

Direct tegen de muur zagen

Door de elasticiteit van de bimetaal- zaagbladen is het mogelijk om leidingen vlak aansluitend met een muur af te zagen. Hiervoor moet een voldoende lang zaagblad worden gebruikt, dat langer is dan de diameter van de leiding. Het zaagblad vlak aansluitend tegen de muur aanleggen zodat het knikpunt buiten het te zagen werkstuk ligt.

Invallend zagen

De zaag is geschikt om invallend te zagen in hout en kunststof. Bij uitvoering van invalzaagsneden alleen korte zaagbladen (<150 mm) gebruiken! ■ De zaag op het werkstuk met de onderkant van de voetplaat zo opzetten dat het zaagblad het werkstuk niet aanraakt.

Illustration of a hand using a lever to cut a tool, showing motion and angle (no text or symbols)

■ De zaag inschakelen. ■ De voetplaat stevig tegen het werkstuk drukken en de zaag naar voren zwenken. Het zaagblad langzaam in het werkstuk laten invallen. ■ Als de voetplaat geheel op het werkstuk ligt, dan verder zagen langs de gewenste snijlijn.

LET OP

Geen invalzaagsneden in metaal uitvoeren.

Overige opmerkingen

\- Het gebruik van „scherpe” inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap. \- Elektrisch gereedschap na de werkzaamheden reinigen en in de transportkoffer op een droge plaats bewaren.

Onderhoud en verzorging


WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging


WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen. ■ Reinig het elektrisch gereedschap en de ventilatiespleten regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik. ■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Machinekop

i LET OP! Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren in de werkplaats van een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

i LET OP! Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantie-verplichtingen van de fabrikant. Zie voor meer toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant. Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING! Maak een versleten machine onbruikbaar door het netsnoer te verwijderen. Alleen voor EU-landen. Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt. Terugwinning van grondstoffen in plaats van afvalverwijdering. Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststofdelen zijn gemarkeerd om deze per soort te kunnen recyclen. i LET OP! Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten: EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwoordelijk voor technische documentatie: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr  Eckhard Rühle Manager Research & Development (R & D) 08-11-2018 Klaus Peter Weinper Head of Quality Department (QD) FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Anvendte symboler 62 Symboler på apparatet. 62 Tekniske data 62 Oversigt 63 For din egen sikkerheds skyld ..... 64 Støj og vibration 65 Brugsanvisning 66 Vedligeholdelse og pleje 68 Bortskaffelse 69 (€-overensstemmelse 69 Ansvarsudelukkelse 69

Anvendte symboler


ADVARSEL!

Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.

BEMAERK!

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

 Læs betjeningsvejledningen inden ibrugtagning!  Benyt øjenværn!  Benyt høreværn!  Henvisning om bortskaffelse af den udtjente maskine (se side 69)!

Tekniske data

Bajonetsav RS 13-32	RSP 13-32
Netspænding V/Hz 220-240
	Hz 50/60
Optaget effekt W 1300
Afgivet effekt W 600
Tomgangsslagtal	slag/min	0-3000
Slag mm 32
Maks. materialetykkelse – Metal – Træ	mm mm	20 230
Vægt i henhold til "EPTA-procedure 01/2003"	kg	4,6
Beskyttelsesklasse		II

Oversigt

 1 S a v e s t ∅ t 2 Værktøjsholder 3 Lås til værktøjsholder 4 LED-belysning Til oplysning af arbejdsområdet. 5 Forreste håndgreb 6 Kontakt til pendulslag (trin 0-3) 7 Typeskilt \* 8 Tænd-/sluk-knap Til tænd og sluk samt til opnåelse af maks. slagtal. 9t Indstelingshjul til forvalg af slaghastighed 10 Bagerste håndgreb 11 Netkabel 4,0 m med netstik 12 Lås til savestøtte \* ikke synligt

For din egen sikkerheds skyld


ADVARSEL!

Læs venligst alle sikkerhedsanvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsanvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedsanvisningerne og anvisningerne af hensyn til senere brug. Inden elværktøjet tages i brug læs og følg: – denne betjeningsvejledning, - Generelle sikkerhedsanvisninger" for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915), - de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker. Dette elværktøj er konstrueret i henhold til aktuelt teknisk niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes - til det dertil beregnede formål, - i sikkerhedsteknisk upåklagelig tilstand. Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående.

Bestemmelsesmæssig brug

Bajonetsaven er beregnet – til erhvervsmæssig brug inden for industri og håndværk, – til savning af metal, plast og træ, – til savning af fliser og keramik, - til lige og buede snit, - til skæring af rør, – til brug med passende værktøj, som producenten har anbefalet til denne maskine.

Sikkerhedsanvisninger for bajonetsave

Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød. - Hold hænderne væk fra saveområdet. Grib ikke ind under arbejdsemnet. Ved kontakt med savklingen er der fare for kvæstelser. ■ Før kun elværktøjet mod emnet, når det er tændt. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast i emnet. ■ Sørg for, at savestøtten altid ligger an mod emnet ved savning. Savklingen kan sætte sig fast, hvorved man kan miste kontrollen over elværktøjet. ■ Sluk elværktøjet efter afslutning af arbejdet, og træk først savklingen ud af snittet, när den står helt stille. Derved undgår du et tilbageslag, og du kan lægge elværktøjet fra dig uden risiko. ■ Brug kun ubeskadigede, fejlfri savklinger. Bøjede eller sløve savklinger kan knække eller forårsage et tilbageslag. ■ Efter at du har slukket, må du ikke bremse savklingen ved at trykke ud til siden. Savklingen kan beskadiges, knække eller forårsage et tilbageslag. ■ Spænd materialet godt fast. Understøt ikke værktøjet med hånden eller foden. Rør ikke ved andre genstande eller ved gulvet med saven, når den er i gang. Der er fare for tilbageslag. Elværktøjet må ikke benyttes, hvis kablet er beskadiget. Berør ikke et beskadiget kabel og træk netstikket ud af stikkontakten, hvis kablet skulle blive beskadiget under arbejdet. Beskadigede kabler øger risikoen for elektrisk stød. ■ Anvend egnede søgeapparater til detektering af skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektrisk stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængen i en vandledning forårsager materielle skader, eller det kan forårsage elektriske stød. - Hold elværktøjet fast med begge hænder, når der arbejdes, og sørg for at stå stabilt. Elværktøjet kan føres mere sikkert med begge hænder. ■ Hold arbejdspladsen ren. Materialeblandinger er især farlige. Letmetalstøv kan brænde eller eksplodere. ■ Vent, til elværktøjet er standset helt, før du lægger det fra dig. Indsatsværktøjet kan sætte sig fast, hvorved man kan miste kontrollen over elværktøjet. ■ Husk at sikre arbejdsemnet. Det er mere sikkert at holde arbejdsemnet fast med en spændeanordning end med hånden.

Specielle sikkerhedsanvisninger

■ Netspændingen og spændings-angivelsen på typeskiltet skal stemme overens. Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest). ■ Ved mærkning af elværktøjet må der kun anvendes selvklæbende skilte. Bor ikke huller i huset.

Støj og vibration

Støj- og svingningsværdierne er beregnet ifølge EN 62841. Det A-vægtede støjniveau for apparatet er typisk:

		RS13-32	RSP13-32
Lydtryksniveau dB(A) 89		6 90,5
Lydeffektniveau dB(A) 10		0,6 101,5
Usikkerhed K dB	3

		RS13-32	RSP13-32
Samlet svingningsværdi:
Emissionsværdia _h ved savningi spånplade	m/s ^2	10 10,9
Emissionsværdia _h ved savningi træbjælker	m/s ^2	12,3 10,4
Usikkerhed K m/s	^2	1,5

OBS!

De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug.

i BEMAERK!

Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 62841 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet imidlertid benyttes til andre formål, med afvigende indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For en nøjagtig vurdering af svingningsbelastningen bør man også tage højde for de tider, hvor værktøjet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsatsværktøjer, varmholdelse af hænder, organisation af arbejdsforløb.

FORSIGTIG!

Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.

Brugsanvisning

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér, om det er komplet eller beskadiget under transporten.

Isætning/skift af savklinger


ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Udkastning af brugt savklinge


FORSIGTIG!

- Benyttede indsatsværktøjer kan være meget varme. Brug beskyttelseshandsker! - I udkastretningen må der ikke være personer, dyr eller sarte overflader.  Løsn låsen til værktøjholderen ved at dreje mod urets retning, og hold fast (1.). Den brugte savklinge kastes ud ved hjælp af fjederkraft (2.).

BEMAERK!

Hvis den brugte savklinge ikke kastes ud, kan den trækkes ud af værktøjsholderen fremefter.

Isætning af ny savklinge

Vælg savklinge efter materialet, der skal bearbejdes. Anvendelige savklinger fremgår af producentens katalog.

FORSIGTIG!

Fare for personskade på grund af tænder. Brug beskyttelseshandsker! Værktøjsholderen skal være fri for materialerester. Tilsmudsninger fjernes med trykluft eller børste.  Løsn værktøjsholderen ved at dreje mod urets retning (1.). Værktøjsholderen låser i endestilling. Isæt savklingen i værktøjsholderen, og skub den ind til anslaget (2.). Slip værktøjsholderens lås, som lukkes ved hjælp af fjederkraft. ■ Kontrollér at savklingen sidder ordentligt fast ved at trække i den flere gange.

i BEMAERK!

Hvis værktøjsholderens lås ikke lukkes rigtigt, skal den lukkes ved at dreje med uret.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regulering af slagtal


Close-up of a car's side panel showing a circular button labeled '5' and directional arrows, with no visible text or symbols beyond the label.

\- Indstil antal slag i minuttet på den ønskede værdi ved hjælp af indstillingshjulet. Et passende slag i minuttet afhænger af materialet, der skal forarbejdes, og kan beregnes ved at lave et passende prøvesnit. Der skal generelt vælges et højt slagtal i minuttet ved savning af træ. Til savning af metal og kunststof er et lavere slagtal nødvendigt.

Indstilling af slagtype

Der kan vælges mellem to slagtyper: Lige slag og pendulslag.

Lige slag Trin 0

Saven udfører kun horisontale bevægelser. Egner sig især til savning af metal. Hvis der til savning af træ er behov for et meget godt skærebillede, anvendes der ligeledes lige slag.

Pendulslag - drej 180°

Saven udfører horisontale og vertikale bevægelser (pendulbevægelser). Slagtypen egner sig især til hurtig savning af træ. Trinløs indstilling af slagkraft (trin 1-3)

Trin Slaglængde
1	1
2	2
3	3

Indstilling af savestøtte

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet. Savestøtten bør altid ligge an mod materialet ved savning for at undgå kraftige vibrationer. Ved at indstille savestøtten kan man f.eks. begrænse savklingens skæredybde.  ■ Tryk på läsen til savestøtten (1.). ■ Indstil savestøtten til den ønskede dybde (2.). ■ Slip låsen til savestøtten.

Tænd/sluk af elværktøj

Med elværktøjets afbryder er det muligt at forøge slagtallet langsomt op til maks. værdien. ■ Tryk på afbryderen, og hold den. Elværktøjet starter.

Close-up of a handheld device with a close button and directional arrow, no visible text or symbols

Når elværktøjet er tændt, lyser lysdioden på arbejdsområdet. Slukning af apparatet: ■ Slip afbryderen _m m

Arbejdsanvisninger

ADVARSEL! Hold altid fast i elværktøjet med begge m hænder!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Fastspænd så vidt muligt emnet, der skal skæres, i et skruestik. ■ Saven er udstyret med en savestøtte. Denne skal begrænse vibrationerne. Desuden opnås retvinklede snit. ■ Efter slukningen har savklingen et kort efterløb. ■ Rør aldrig ved savklingen umiddelbart efter brug, da den kan være meget varm.

Savning af metal

Brug smøremiddel langs med skærelinjen ved savning af metal. Derved undgås en for kraftig opvarmning af materialet.

Savning af træ

Sæt saven retvinklet på emnet. Før saven gennem træet med et jævnt tryk, og tryk samtidig savestøtten mod emnet.

Savning direkte på væggen

På grund af bimetal-savklingernes elasticitet er det muligt at overskære rør i niveau med væggen. Brug en tilstrækkeligt lang savklinge, hvis længde overstiger rørets diameter. Sæt savklingen på i niveau med væggen, så knækstedet er uden for det emne, der skal saves.

Dyksnit

Saven er egnet til dyksnit i træ og plast. Brug kun korte savklinger (<150 mm) til udførelse af dyksnit! ■ Sæt saven på emnet med underkanten af savestøtten, så savklingen ikke berører emnet.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Start saven. ■ Tryk savestøtten hårdt mod emnet, og sving saven fremad. Lad savklingen dykke langsomt ned i emnet. ■ Sav videre langs den ønskede skærelinje, när hele savestøtten ligger an mod emnet.

i BEMAERK

Udfør ikke dyksnit i metal.

Yderligere oplysninger

- Brugen af "skarpe" indsatsværktøjer øger arbejdsydelsen og forlænger elværktøjets levetid. – Rengør elværktøjet efter arbejdets afslutning, læg det i transportkufferten og opbevar det på et tørt sted.

Vedligeholdelse og pleje

ADVARSEL!

Træk netstikket ud af stikkontakten, før der udføres arbejde på elværktøjet.

Rengøring

ADVARSEL!

Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Elværktøj og ventilationsslidser skal rengøres regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. ■ Blæs husets indre med motor ud regelmæssigt med tør trykluft.

Gearkasse

i BEMAERK!

Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder producentens garantiforpligtelser.

Reparationer

Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.

Reservedele og tilbehør


BEMAERK!

Der må kun anvendes originale dele fra producenten ved udskiftning. Ved anvendelse af fremmede fabrikater bortfalder producentens garantiforpligtelser. Yderligere tilbehør, især indsatsværktøjer, findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister finder du på vores hjemmeside: www.flex-tools.com

Bortskaffelse


ADVARSEL!

Gør udtjente apparater ubrugelige ved at fjerne netkablet.  Kun for EU-lande. Elværktøjer er ikke normalt husholdningsaffald! I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

Råstofgenvinding i stedet for bortskaffelse af affald.

Produktet, tilbehøret og emballagen skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.

BEMAERK!

Forhandleren giver oplysninger om bortskaffelsesmuligheder!

-overensstemmelse

Vi erklærer under eneansvar, at produktet beskrevet under „Tekniske data“ er i overensstemmelse med følgende standarder eller normative dokumenter: EN 62841 i henhold til bestemmelserne i direktiverne 2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr  Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

Producenten og dennes repræsentant hæfter ikke for skader og mistet fortjeneste som følge af driftsafbrydelse i virksomheden, der er forårsaget af produktet eller fordi produktet ikke kunne benyttes. Producenten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre producenter.

Innhold

Anvendte symboler 70 Symbolene på apparatet ..... 70 Tekniske data 70 Oversikt 71 For din egen sikkerhet 72 Støy og vibrasjon 73 Bruksanvisning 74 Vedlikehold og pleie 76 Henvisninger om skroting .....77 (€-samsvar....77 Utelukkelse av ansvar 77

Anvendte symboler


ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

MERKNAD!

Betegner tips om bruken og viktig informasjon.

Symbolene på apparatet

 Betjeningsveiledningen må leses før ibruktaking!  ∅yevern må brukes!  Bruk hørselsvern!  Henvisning om skroting av gammelt apparat (se side 77)!

Tekniske data

Bajonettsag RS 13-32	RSP 13-32
Nettspenning V 220-240
	Hz 50/60
Effektopptak W 1300
Utgangseffekt W 600
Slagfrekvens ubelastet	min^-1	0-3000
Slag mm 32
Maks. emnetykkelse– Metall– Tre	mmmm	20230
Vekt i henhold til „EPTA-prosedyre 01/2003“	kg	4,6
Beskyttelsesklasse		II

Oversikt

 1 Sageunderlag 2 Verktøyholder 3 Lås verktøyholder 4 LED-belysning For å lyse opp arbeidsområdet. 5 Håndtak foran 6 Bryter for pendelslag (trinn 0-3) 7 Merkeskilt \* 8 Av/på-bryter For inn- og utkobling og oppkjøring til maksimal slagfrekvens. 9 Hjul for forhåndsinnstilling av slaghastighet 10 Håndtak bak 11 Nettkabel 4,0 m med støpsel 12 Lås sageunderlag \* ikke synlig

For din egen sikkerhet


ADVARSEL!

Les igjennom alle sikkerhetsanvisninger og andre anvisninger. Manglende overholdelse av sikkerhetsanvisningene eller andre anvisninger kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsanvisninger og andre anvisninger for senere bruk. Må leses igjennom og tas hensyn til før bruk av elektroverktøyet: – den foreliggende betjeningsveiledningen, - de "generelle sikkerhetsanvisningene" i omgang med elektroverktøy i den vedlagte brosjyre (skrift nr.: 315.915), - de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak. Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhets- tekniske regler. Det kan likevel oppstå skade for liv og helse for brukeren eller tredjepersoner eller skade på produktet eller andre ting under bruken av produktet. Elektroverktøyet må kun brukes – til de arbeider det er beregnet for \- i sikkerhetsteknisk lytefri tilstand. Feil som har innflytelse på sikkerheten, må straks utbedres.

Forskriftsmessig bruk

Den bajonettsagen er beregnet – for kommersiell bruk innenfor industri og håndverk – for saging i metall, plast og tre – for saging i fliser og keramikk – for rette og buede snitt - for kutting av rør – for bruk med egnet verktøy som er anbefalt av produsenten av maskinen

Sikkerhetsanvisninger for bajonettsager

■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor innsatsverktøyet kan treffe på skjulte strømledninger eller egen kabel. Kontakt med spenningsførende ledninger kan også sette maskindeler av metall under spenning og føre til elektrisk støt. ■ Hold hendene unna sageområdet. Ikke grip under arbeidsemnet. Ved kontakt med sagbladet er det fare for personskader. Før bare elektroverktøyet mot emnet når verktøyet er slått på. Ellers er det fare for tilbakeslag hvis innsatsverktøyet kiler seg fast i emnet. ■ Pass på at sageunderlaget alltid ligger mot emnet under sagingen. Sagbladet kan hekte seg fast slik at man mister kontrollen over elektroverktøyet. Slå av elektroverktøyet når arbeidet er avsluttet, og ikke trekk sagbladet ut av snittet før det har stoppet helt. På den måten unngår du tilbakeslag og kan legge elektroverktøyet trygt fra deg. ■ Bruk bare uskadde, feilfrie sagblad. Bøyde eller sløve sagblad kan brekke eller forårsake tilbakeslag. Ikke brems sagbladet när du har slätt det av ved å trykke mot siden. Sagbladet kan bli skadet, brekke eller forårsake tilbakeslag. ■ Spenn materialet godt fast. Ikke støtt arbeidsemnet med hånden eller foten. Ikke berør noen gjenstander eller bakken med sagen när den er i gang. Fare for tilbakeslag! Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. Skadete kabler forhøyer risikoen for elektrisk støt. ■ Bruk en egnet detektor til å finne eventuelle skjulte forsyningsledninger eller spør den lokale leverandøren hvor slike ledninger finnes. Kontakt med strømledninger kan føre til brann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake materielle skader og elektrisk støt. - Hold elektroverktøyet fast med begge hendene under arbeidet, og sørg for at du står sikkert. Elektroverktøyet bør føres sikkert med begge hender. ■ Hold arbeidsplassen ren. Materialblandinger er særlig farlige. Lettmetallstøv kan brenne eller eksplodere. ■ Vent til elektroverktøyet har stoppet før du legger det fra deg. Innsatsverktøyet kan hekte seg fast og føre til at man mister kontrollen over elektroverktøyet. ■ Spenn fast arbeidsemnet. Et arbeidsemne som er festet med en spenninnretning, er sikrere enn om du holder det med hånden.

Spesielle sikkerhetsanvisninger

■ Nettspenningen må stemme overens med spenningsangivelsen på typeskiltet. Det må ikke bearbeides materialer hvor helsefarlige stoffer frigjøres (f.eks. asbest). For merking av elektroverktøyet skal det kun brukes klebeetiketter som limes på. Det må ikke bores hull i kassen.

Støy og vibrasjon

Støy- og vibrasjonsverdiene er målt i henhold til EN 62841. Det A-vurderte støynivået på apparatet utgjør typisk:

		RS13-32	RSP13-32
Lydtrykknivå dB(A) 89,6		90,5
Lydeffektnivå dB(A) 100,6		101,5
Usikkerhet K dB
Samlet vibrasjonsverdi:
Emisjonsverdi ahved saging avsponplate	m/s^{2}	10 10,9
Emisjonsverdi ahved saging avtrebjelker	m/s^{2}	12,3 10,4
Usikkerhet Km/s	^{2}$	1,5

OBS!

De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandres støy- og vibrasjonsverdiene.

i MERKNAD!

Det vibrasjonsnivået som er angitt i disse anvisningene, er målt i henhold til et målemetode som er normert etter EN 62841 og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået gjelder for de viktigste anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt til andre formål med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig forhøying av vibrasjonsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av vibrasjonsbelastningen bør man også ta hensyn til tidene hvor apparatet er slått av eller er i gang, men ikke blir brukt. Dette kan redusere vibrasjonsbelastningen merkbart gjennom hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for å beskytte brukeren mot vibrasjoner, f.eks. vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, god organisering av arbeidet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret, og kontroller at leveransen er fullstendig og at det ikke er oppstått transportskader.

Sette på/skifte sagblad


ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Ta ut et brukt sagblad


FORSIKTIG!

- Innsatsverktøy som brukes kan bli varme. Bruk vernehansker! - Det må ikke finnes noen personer, dyr eller ømfintlige overflater i utkastretningen.  Lås opp verktøyholderen ved å dreie mot urviseren og holde fast (1.). Det brukte sagbladet skyves ut av fjærkraften (2.).

MERKNAD!

Hvis det brukte sagbladet ikke skyves ut, trekker du det forover og ut fra verktøyholderen.

Sette inn et nytt sagblad

Velg sagblad ut fra materialet som skal behandles. Aktuelle sagblad finnes i katalogene fra produsenten.

FORSIKTIG!

Fare for personskader på grunn av sagtennene. Bruk vernehansker! Det må ikke finnes rester fra saging på verktøyholderen. Fjern urenheter med trykkluft eller børste.  - Åpne verktøyholderen ved å dreie mot urviseren (1.). Verktøyholderen låses i endestillingen. ■ Sett et sagblad inn i verktøyholderen, og skyv det inn til anslag (2.). ■ Slipp låsen til verktøyholderen. Låsen lukkes av fjærkraften. ■ Kontroller at det er helt festet ved å trekke i sagbladet gjentatte ganger.

MERKNAD!

Hvis låsen til verktøyholderen ikke lukkes ordentlig, låser du låsen til verktøyholderen ved å dreie med urviseren.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regulering av slagfrekvensen


Illustration of a hand holding a handgun with a circular button labeled '5' and directional arrows indicating motion (no text or symbols beyond the label)

For innstilling av slagfrekvensen settes innstillingshjulet på den ønskede verdien. Den passende slagfrekvensen avhenger av det materialet som skal bearbeides og kan bestemmes ved å foreta prøvesnitt. Generelt bør det velges et høyt slagtall for skjæring av tre. For skjæring av metall eller plaststoff må det velges et lavere slagtall.

Innstilling av slagtypen

Du har to forskjellige slagtyper til disposisjon: rett slag og pendelslag.

Rett slag Trinn 0

Sagen gjennomfører kun horisontale bevegelser. Dette egner seg fremfor alt til skjæring av metall. Dersom det trengs et godt snittbilde ved saging av tre, brukes det også rett slag.

Pendelslag – drei 180°

Sagen gjennomfører horisontale og vertikale bevegelser (pendelbevegelser). Denne slagtypen egner seg fremfor alt til skjæring av tre. Trinnløs innstilling av slagkraft (trinn 1-3)

Trinn Slaglengde
1	1
2	2
3	3

Stille inn sageunderlaget

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut. Sageunderlaget må alltid ligge an mot materialet under sagingen for å unngå for kraftige vibrasjoner. Ved innstilling av sageunderlaget kan for eksempel kuttedybden for sagbladet begrenses.  ■ Trykk på läsen til sageunderlaget (1.). ■ Still inn sageunderlaget på den nødvendige dybden (2.). ■ Slipp läsen til sageunderlaget.

Slå på og av elektroverktøy

Bryteren til elektroverktøyet muliggjør en langsom økning av slagfrekvensen til maksimalverdi. ■ Trykk på bryteren og hold den inne. Elektroverktøyet starter.

Close-up of a handheld device with a button and arrow indicator (no readable text or symbols)

Når elektroverktøyet er slått på, lyser LED-en opp arbeidsområdet. Slå av maskinen: m m ■ Slipp bryteren. m m

Arbeidsanvisninger

ADVARSEL!

Elektroverktøyet skal alltid holdes fast med begge hender!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Emnet som skal sages, bør om mulig spennes fast i en skrustikke. ■ Sagen er utstyrt med et sageunderlag. Dette brukes for å redusere vibrasjonene. Dessuten brukes underlaget til å oppnå rettvinklede snitt. ■ Sagbladet fortsetter å gå en kort stund etter at det er slått av. Ikke ta på sagbladet rett etter bruk, for det kan være svært varmt.

Saging i metall

Ved saging i metall brukes smøremiddel langs snittlinjen. Da unngås for kraftig oppvarming av materialet.

Saging i tre

Sett sagen rettvinklet på arbeidsemnet. Før sagen med jevnt trykk gjennom treverket, slik at sageunderlaget trykker mot arbeidsemnet.

Saging rett på veggen

På grunn av elastisiteten til bimetall-sagbladene er det mulig å kutte rør i flukt med veggen. Til dette må det brukes et sagblad som er lengre enn rørets diameter. Legg an sagbladet i flukt med veggen slik at bøyen ligger utenfor arbeidsemnet som skal sages.

Dykksnitt

Sagen egner seg til dykksnitt i tre og plast. Til dykksnitt må det bare brukes korte sagblad (<150 mm)! ■ Sett sagen mot arbeidsemnet med underkanten av sageunderlaget slik at sagbladet ikke berører arbeidsemnet.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a base, with motion arrows indicating the process (no text or symbols present)

■ Slå på sagen. ■ Trykk sageunderlaget fast mot arbeidsemnet og sving sagen fremover. Senk sagbladet langsomt ned i arbeidsemnet. Når sageunderlaget ligger helt mot arbeidsemnet, sager du videre langs ønsket snittlinje.

i MERKNAD!

Ikke bruk dykksnitt i metall.

Andre anvisninger

- Bruk av "skarpe" innsatsverktøy øker arbeidseffekten og også levetiden til elektroverktøyet. – Elektroverktøy må rengjøres etter bruk og oppbevares i transportkofferten på et tørt sted.

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider på elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ved saging i metaller kan det ved ekstrem bruk avleires ledende støv på innsiden av kassen. ■ Rengjør elektroverktøyet og ventilasjonsåpningene regelmessig. Hvor ofte dette må gjøres, avhenger av materialet som bearbeides og hvor lenge maskinen er i b r u k. Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Gir

i MERKNAD!

Skruene på girhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Reparasjoner

Reparasjoner må utelukkende utføres av et serviceverksted som er autorisert av produsenten.

Reservedeler og tilbehør


MERKNAD!

For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater slettes produsentens garantiforpliktelser. Videre tilbehør, særlig innsatsverktøy, finnes i katalogen til produsenten. Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Henvisninger om skroting


ADVARSEL!

Brukte maskiner må gjøres ubrukelige ved å fjerne nettkabelen.  Kun for EU-land. Ikke kast elektroverktøy i det vanlige bosset! I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

Råstoffgjenvinning i stedet for avfallshändtering.

Maskin, tilbehør og emballasje bør avhendes ved gjenvinning på en miljøvennlig måte. For å garantere en ren resirkuleringsprosess i henhold til typen, er plastdeler merket.

MERKNAD!

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

CE-samsvar

Vi erklærer hermed at vi alene er ansvarlig for at produktet som er beskrevet under "Tekniske data", stemmer overens med følgende normer eller normative dokumenter: EN 62841 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikkesakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

Innehåll

Använda symboler 78 Symboler på maskinen....78 Tekniska data 78 Översikt 79 För din säkerhet 80 Buller och vibrationer 81 Bruksanvisning 82 Underhåll och skötsel 84 Anvisningar gällande avfallshantering . . 85 (€-överensstämmelse 85 Ansvarsfriskrivning 85

Använda symboler


WARNING!

Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en potentiellt farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

 Läs bruksanvisningen före idrifttagning!  Använd ögonskydd!  Använd hörselskydd!  Skrotningsanvisning för den gamla maskinen (se sida 85)!

Tekniska data

Tigersåg RS 13-32	RSP 13-32
Nätspänning V 220-240
	Hz 50/60
Upptagen effekt W 1300
Avgiven effekt W 600
Tomgångsslagtal	min^-1	0-3000
Slaglängd mm 32
Max. materialtjocklek– Metall– Trä	mmmm	20230
Vikt motsvarande"EPTA-procedur01/2003"	kg	4,6
Skyddsklass		II

Översikt

 1 Såganhåll 2 Verktygshållare 3 Låsanordning verktygsfäste 4 LED-belysning För att lysa upp arbetsytan. 5 Främre handtag 6 Pendelslagsväljare (läge 0-3) 7 Typskylt \* 8 Strömställare För till- och frånkoppling samt acceleration upp till maximalt slagtal. 9 Ratt för slaghastighet 10 Bakre handtag 11 Nätkabel 4,0 m med nätkontakt 12 Låsanordning såganhåll \* ej synlig

För din säkerhet


WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk. Läs innan elverktyget tas i bruk noggrant igenom och följ – den föreliggande bruksanvisningen, - "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift nr: 315.915), - regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används. Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Men det finns ändå risk för att användaren eller personer i närheten skadas när maskinen används. Det finns även risk för materiella skador. Elverktyget får endast användas - för avsett ändamål, - i säkerhetstekniskt felfritt tillständ. Fel som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Den tigersågen är avsedd – för yrkesmässig användning inom industri och hantverk, – för sågning i metall, plast och trä – för sågning i kakelplattor och keramik – för rak sågning och kurvsågning - för kapning av rör – för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för tigersågar

Håll alltid maskinen i de isolerade handtagen när du utför arbeten som innebär att verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar. Håll händerna på avständ från sågens arbetsområde. Håll inte under arbetsstycket. Vid kontakt med sågbladet finns risk för skador. ■ För endast elverktyget mot arbetsstycket när det är tillkopplat. Annars finns risk för bakslag om insatsverktyget fastnar i arbetsstycket. Se till att såganhållet alltid ligger an mot arbetsstycket vid sågning. Sågbladet kan fastna, vilket kan leda till att du tappar kontrollen över elverktyget. ■ Stäng av elverktyget efter avslutat arbete och dra inte ur sågbladet ur snittet förrän det har stannat helt. På så sätt undviker du bakslag och kan lägga ifrån dig elverktyget på ett säkert sätt. ■ Använd endast oskadade, felfria sågblad. Böjda eller slöa sågblad kan brytas av eller orsaka bakslag. ■ Bromsa inte sågbladet genom att trycka det åt sidan när du har stängt av elverktyget. Sågbladet kan skadas, brytas av eller orsaka bakslag. ■ Spänn fast materialet ordentligt. Stötta inte arbetsstycket med handen eller foten. Vidrör inga föremål eller marken med sågen när den är igång. Det medför risk för bakslag. ■ Använd inte elverktyget med skadad kabel. Vidrör inte den skadade kabeln och dra ut nätkontakten om kabeln skadas under arbetet. Defekta kablar höjer risken för elektriska stötar. ■ Använd lämpliga detektorer för att hitta dolda försörjningsledningar eller kontakta den lokala leverantören. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Att såga i en vattenledning innebär risk för materiella skador och elstötar. Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan börja brinna eller explodera. Vänta tills elverktyget har stannat helt innan du lägger det ifrån dig. Insatsverktyget kan fastna och göra att man tappar kontrollen över elverktyget. Säkra arbetsstycket. Ett fastspänt arbetsstycke hålls säkrare på plats än med handen.

Särskilda säkerhetsanvisningar

Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra. ■ Bearbeta ej material som avger hälsovådliga ämnen (t.ex. asbest). ■ Använd endast självhäftande dekaler för att märka elverktyget. Borra ej hål i huset.

Buller och vibrationer

Buller- och svängningsvärdena har uppmätts enligt EN 62841. Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

		RS13-32	RSP13-32
Ljudtrycksnivå dB(A) 89,6		90,5
Ljudeffektnivå dB(A) 100		6 101,5
Osäkerhet K dB 3
Sammanlagt svängningsvärde:
Emissionsvärdea _h vid sågningi spånskiva	m/s ^2	10 10,9

		RS13-32	RSP13-32
Emissionsvärdea _h vid sågningi träbjälkar	m/s ^2	12,3 10,4
Osäkerhet K m/s	^2	1,5

OBS!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

i OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan tydligt höja svängningsbelastningen över hela livslängden. För en exakt bedömning av svängningsbelastningen bör den tid då verktyget är avstängt, eller då det är igång men inte används, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Inför extra säkerhetsrutiner för att skydda användaren mot vibrationer, till exempel: underhåll av elverktyg och insatsverktyg, att händerna hålls varma, organisering av arbetsprocesser.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och att inga transportskador uppstätt.

Montering/byte av sågbladen


WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Utstötning av använt sågblad


VAR FÖRSIKTIG!

- Insatsverktyg kan bli heta. Använd skyddshandskar! - Se till att inga människor, djur eller känsliga ytor befinner sig i verktygets utstötningsriktning.

Illustration of a manual saw tool with two directional arrows indicating movement (no text or symbols)

Lås upp verktygsfästet genom att vrida låsanordningen moturs och hålla fast det i positionen (1.). En fjäder stöter ut det använda sågbladet ur verktyget (2.).

i OBS!

Om det använda sågbladet inte stöts ut automatiskt, drar du i stället manuellt sågbladet framåt och ut ur verktygsfästet.

Montering av nytt sågblad

Välj rätt sågblad för det material som ska bearbetas. Se tillverkarens katalog för information om vilka sågblad som kan användas.

VAR FÖRSIKTIG!

Risk att skada sig på de vassa sågtänderna. Använd skyddshandskar! ■ Verktygsfästet måste vara fritt från sågningsrester. Ta bort eventuell smuts med tryckluft eller en borste.  - Öppna verktygshållaren genom att vrida den moturs (1.). Verktygshållaren hakar i slutläget. Sätt i sågbladet i verktygsfästet och skjut in det tills det tar stopp (2.). ■ Släpp verktygsfästets låsanordning. Fjädern gör då att låsanordningen stängs. ■ Se till att sågbladet sitter ordentligt på plats genom att dra i bladet flera gånger.

i OBS!

Om verktygsfästets läsanordning inte stängs ordentligt kan du stänga det manuellt genom att vrida läsanordningen medurs.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Slagtalsreglerin


Close-up of a car's side panel showing a knob labeled '5' and directional arrows, with no visible text or symbols beyond the label.

■ Ställ ratten på önskat värde för att ställa in slagtalet. Lämpligt slagtal är beroende av materialet som ska bearbetas och kan tas fram genom försök. För att såga trä bör man vanligtvis välja ett högt slagtal. För att såga metall eller plast är det nödvändigt att ställa in ett lägre slagtal.

Inställning av slagrörelse

Två slagrörelser är möjliga: Rakt eller pendlande slag.

Rakt slag Läge 0

Sågen utför endast horisontal rörelse. Framför allt lämplig för sågning i metall. För en mycket exakt sågning i trä måste också rak slagrörelse användas.

Vrid pendelslag 180°

Sågen utför horisontala och vertikala (pendlande) rörelser. Rörelsesättet lämpar sig framför allt för snabb sågning i trä. Steglös slaginställning (läge 1-3)

Läge Slaghöjd
1	1
2	2
3	3

Justering av såganhållet

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget. Såganhållet ska alltid ligga an mot materialet vid sågning för att undvika överdrivna vibrationer. Genom justering av såganhållet kan till exempel sågbladets skärdjup begränsas.  ■ Tryck in såganhållets läsknapp (1.). ■ Ställ in såganhållet på det djup som behövs (2.). ■ Släpp såganhållets läsknapp.

Till- och frånkoppling av elverktyget

Elverktygets strömställare gör det möjligt att öka slagtalet långsamt upp till maximalvärdet. ■ Håll strömställaren intryckt. Elverktyget startar.

Close-up of a mechanical device with a highlighted internal component and directional arrow (no text or symbols)

När elverktyget är tillkopplat lyser LEDbelysningen upp arbetsytan. Maskinens frånkoppling: m ■ Släpp strömställaren. m m

Arbetsanvisningar

WARNING!

Håll alltid elverktyget med båda händerna!

Illustration of a hand using a lathe tool to cut a block (no text or symbols visible)

■ Spänn fast det arbetsstycke som ska kapas i ett skruvstycke om det är möjligt. ■ Sågen har ett såganhåll. Detta bidrar till att reducera vibrationer. Dessutom gör det att snitten får räta vinklar. ■ Efter frånkoppling fortsätter sågklingan att rotera en kort stund. ■ Ta aldrig i sågbladet direkt efter användning. Det kan vara mycket hett.

Sågning i metall

Använd smörjmedel längs snittet vid sågning i metall. Detta förhindrar att materialet blir för varmt.

Sågning i trä

Sätt sågen i rät vinkel mot arbetsstycket. För sågen med jämnt tryck genom träet och tryck såganhållet mot arbetsstycket.

Sågning direkt vid väggen

Tack vare bimetall-sågbladens elasticitet är det möjligt att kapa rör som går längs med väggen. Använd ett tillräckligt långt sågblad som är längre än rörets diameter. Lägg an sågbladet mot väggen så att böjen ligger utanför arbetsstycket som ska sågas.

Doppsågning

Sågen är lämpad för doppsågning i trä och plast. Använd endast korta sågblad (<150 mm) vid doppsågning! ■ Sätt sågen med underkanten på såganhållet mot arbetsstycket, så att sågbladet inte vidrör arbetsstycket.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a flat surface (no text or symbols visible)

■ Starta sågen. ■ Tryck såganhället mot arbetsstycket och vinkla sågen framåt. Sänk långsamt ner sågbladet i arbetsstycket. ■ Fortsätt såga längs det önskade snittet när såganhållet ligger an helt mot arbetsstycket.

i OBS

Utför inte doppstågning i metall.

Övrigt

- Användning av "vassa" insatsverktyg ökar effektiviteten och förlänger elverktygets livslängd. – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla arbeten på elverktyget.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på husets insida. ■ Rengör elverktyget och ventilationsgallret regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden. Blås regelbundet ur husets insida och motor med torr tryckluft.

Drev

i OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Reparation

Reparationer får endast utföras av en serviceverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

i OBS!

Använd vid byte endast tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla. Se tillverkarens kataloger för ytterligare tillbehör, särskilt insatsverktyg. Sprängskisser och reservdelslistor hittar du på vår webbplats: www.flex-tools.com

Anvisningar gällande avfallshantering


WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.  Endast för EU-stater. Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EU om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.  Materialätervinning istället för avfallshantering. Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.

i OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

CE-överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument. EN 62841 enligt bestämmelserna i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU. Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 2018-11-08 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsfriskrivning

Tillverkaren och dennes representanter tar inget ansvar för skador och förlorad inkomst till följd av driftavbrott som orsakats av produkten eller av att produkten inte har kunnat användas. Tillverkaren och dennes representanter tar inget ansvar för skador som uppstår genom felaktig användning eller tillsammans med produkter från andra tillverkare.

Sisältö

Käytetyt symbolit 86 Symbolit koneessa 86 Tekniset tiedot 86 Kuva työkalusta 87 Turvallisuudesta 88 Melu ja tärinä 89 Käyttöohjeet 90 Huolto ja hoito 92 Kierrätysohjeita 93 (€-vaatimustenmukaisuus 93 Vastuun poissulkeminen 93

Käytetyt symbolit


VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

 Lue käyttöohjeet ennen koneen käyttöönottoa!  Käytä silmiensuojaimia!  Käytä kuulonsuojaimia!  Vanhan laitteen kierrätysohjeet (katso sivu 93)!

Tekniset tiedot

Puukkosaha RS 13-32	RSP 13-32
Verkkojännite V 220-240
	Hz 50/60
Ottoteho W 1300
Antoteho W 600
Tyhjäkäynti-iskuluku	min^-1	0-3000
Iskupituus mm 32
Max. materiaalin paksuus– Metalli– Puu	mm mm	20 230
Paino EPTA-menettelyn 01/2003 mukaisesti	kg	4,6
Suojausluokka		II

Kuva työkalusta

 1 Sahausjalka 2 Työkalun istukka 3 Istukan lukitsin 4 L E D - v a l o Työskentelykohdan valaisemiseen. 5 Etumainen käsiote 6 Heiluritoiminnon kytkin (asennot 0-3) 7 Tyyppikilpi \* 8 Virtakytkin Käynnistys ja pysäytys sekä maksimiiskuluvun säätö. 9 Iskuliikenopeuden säätöpyörä 10 Takakahva 11 Verkkojohto 4,0 m ja pistotulppa 12 Sahausjalan lukitsin \* ei kuvassa

Turvallisuudesta


VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten. Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti: - sähkötyökalun käyttöohje, - sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915), - käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset. Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa sähkötyökalun käyttäjälle ja muille henkilöille ja itse työkalu tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain - määräystenmukaiseen käyttötarkoitukseen, - sen ollessa teknisesti moitteettomassa kunnossa. Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Puukkosaha on tarkoitettu - ammattikäyttöön teollisuudessa ja työpajoissa, – metallin, muovin ja puun sahaamiseen, – laattojen ja keramiikan sahaamiseen, – suoraan ja kuvioleikkaamiseen, – putkien leikkaamiseen, – käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Puukkosahoja koskevat turvallisuusohjeet

- Pidä kiinni työkalusta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös työkalun metalliosat jännitteisiksi ja johtaa sähköiskuun. - Pidä kätesi kaukana sahausalueesta. Älä laita käsiä työkappaleen alle. Sahanterän kosketus aiheuttaa loukkaantumisvaaran. ■ Paina sähkötyökalua työkappaletta vasten vain sen ollessa päälle kytkettynä. On olemassa takaiskun vaara, jos työkalu jää kiinni materiaaliin. ■ Huolehdi, että sahausjalka on aina sahattavaa materiaalia vasten. Sahanterä voi jäädä kiinni, jolloin käyttäjä menettää sähkötyökalun hallinnan. ■ Katkaise sähkötyökalusta käytön jälkeen virta ja vedä sahanterä leikkauskohdasta vasta sitten, kun työkalu on täysin pysähtynyt. Näin vältät takaiskun ja voit laskea työkalun turvallisesti käsistäsi. Käytä vain ehjiä, virheettömiä sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa tai aiheuttaa takaiskun. - Älä hidasta sahanterän nopeutta painamalla sitä sivusuuntaan. Sahanterä voi vahingoittua, katketa tai aiheuttaa takaiskun. Kiinnitä materiaali hyvin. Älä tue työkappaletta kädellä tai jalalla. Älä kosketa esineitä tai maata käynnissä olevalla sahalla. Takaiskun vaara. Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen tai käänny paikallisen energia- ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa aiheuttaa sähköiskun. - Älä käytä sähkötyökalua, jos sen johto on vaurioitunut. Älä koske vaurioituneeseen johtoon, vaan irrota verkkopistoke pistorasiasta, jos johto vaurioituu käytön aikana. Vaurioituneet johdot lisäävät sähköiskun vaaraa. - Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun käyttäminen on turvallista vain molemmin käsin. - Pidä työskentelypaikkasi siistinä. Eri materiaalien sekoitukset ovat erittäin vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää. - Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin lasket sen käsistäsi. Käyttötyökalu saattaa tarttua kiinni ja seurauksena voi olla sähkötyökalun hallinnan menettäminen. Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

Erityisiä turvallisuusohjeita

- Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia). Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä sähkötyökalun runkoon.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 62841 mukaan. Koneen A-painotettu melutaso on tavallisesti:

		RS13-32	RSP13-32
Äänenpainetaso dB(A) 89,6 90,5
Äänitehotaso dB(A) 100,6 101,5
Epävarmuus K dB 3
Tärinän kokonaisarvo:
Lastulevyn sahaus, päästöarvo ah	m/s ^2	10 10,9

		RS13-32	RSP13-32
Puupalkkien sahaus, päästöarvo ah	m/s ^2	12,3 10,4
Epävarmuus K m/s ^2		1,5

HUOM.!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 62841 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja työkaluterien huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

Sahanterien kiinnitys/vaihto


VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Käytetyn sahanterän painaminen irti


VARO!

- Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä! - Irrotussuunnassa ei saa olla ihmisiä, eläimiä tai herkästi vaurioituvia pintoja.  Avaa istukan lukitsin vastapäivään kiertämällä ja pidä kierretyssä asennossa (1.). Jousivoima painaa käytetyn sahanterän irti (2.).

OHJE!

Jos käytetty sahanterä ei ponnahda irti, vedä sahanterä eteenpäin irti istukasta.

Uuden sahanterän kiinnitys

Valitse sahanterä työstettävän materiaalin mukaan. Katso sopivat sahanterät valmistajan tuote-esitteistä.

VARO!

Sahanterän hampaat voivat aiheuttaa vammoja. Käytä suojakäsineitä! Istukassa ei saa olla sahausjäänteitä. Poista lika paineilmalla tai harjalla.  ■ Avaa istukka vastapäivään kiertämällä (1.), istukka lukittuu ääriasentoon. ■ Aseta sahanterä istukkaan ja työnnä vasteeseen saakka (2.). ■ Vapauta istukan lukitsin, jolloin jousivoima lukitsee lukitsimen. ■ Tarkasta sahanterän kunnollinen kiinnitys vetämällä sahanterästä useita kertoja.

OHJE!

Jos istukan lukitsin ei lukitu kunnolla, lukitse istukan lukitsin myötäpäivään kiertämällä.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Iskuluvun säätö


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a handle (no text or symbols present)

Säädä iskuluku asettamalla säätöpyörä haluamaasi asentoon. Sopiva iskuluku riippuu työstettävästä materiaalista ja sen saa selville tekemällä koesahauksen. Puun sahaamiseen valitaan yleensä korkea iskuluku. Metallin ja muovin sahaamisen tarvittava iskuluku on alhaisempi.

Teränliikkeen säätö

Valintamahdollisuuksia on kaksi: Edestakainen liike ja heiluriliike.

Edestakainen liike asennot 0

Sahanterä liikkuu edestakaisin vaakasuunnassa. Soveltuu erityisesti metallin sahaukseen. Kun sahausjäljen tulee puuta sahattaessa olla siisti, käytetään myös terän edestakaista liikettä.

Heiluritoiminnon kääntö 180°

Sahanterä liikkuu vaaka- ja pystysuunnassa (heiluriliike). Toiminto soveltuu erityisesti puun nopeaan sahaukseen. Iskulikkeen portaaton säätö (asennot 1-3)

Asento Iskuliiike
1	1
2	2
3	3

Sahausjalan käyttäminen


VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Sahausjalan pitää olla aina sahattaessa materiaalia vasten liallisen tärinän välttämiseksi. Sahausjalan käyttämisellä voi esimerkiksi rajoittaa sahanterän leikkauksen syvyyttä.  ■ Paina sahausjalan lukitsinta (1.). ■ Aseta sahausjalka tarvittavalle syvyydelle (2.). ■ Vapauta sahausjalan lukitsin.

Sähkölaitteen kytkeminen päälle ja pois päältä

Sähkötyökalun käyttökytkimellä on mahdollista lisätä vähitellen iskulukua maksimiarvoon saakka. ■ Paina käynnistyskytkintä ja pidä painettuna. Sähkötyökalu on päällä.

Close-up of a mechanical device with a circular arrow and directional indicator (no readable text or symbols)

Päällä olevan sähkötyökalun LED-valo valaisee työskentelykohdan. Työkalun pysäytys: ■ Päästä käynnistýskytkin vapaaksi.

Työohjeita


VAROITUS!

Pidä sähkötyökalusta aina kiinni molemmin käsin!

Illustration of a hand using a puller to work on a block (no text or symbols visible)

Kiinnitä sahattava työkappale mahdollisuuksien mukaan ruuvipenkkiin. Sahassa on sahausjalka. Se vähentää tärinää. Lisäksi sillä saa suorakulmaisen leikkauksen. ■ Pysäyttämisen jälkeen sahanterä on vielä jonkin aikaa käynnissä. - Älä koskaan koske sahanterään heti käytön jälkeen, koska se voi olla erittäin kuuma.

Metallin sahaaminen

Metallia sahatessa levitä voiteluainetta leikkauslinjalle. Näin estetään materiaalin liika kuumeneminen.

Puun sahaaminen

Aseta saha kohtisuoraan työkappaletta kohti. Ohjaa sahaa tasaisella painamisella puun läpi, paina samalla sahausjalkaa työkappaletta vasten.

Sahaaminen suoraan seinällä

Bimetalli-sahanterien joustavuuden ansiosta putkia voi sahata seinää vasten. Käytä siihen tarpeeksi pitkää sahanterää, jonka pituus ylittää putken halkaisijan pituuden. Aseta sahanterä seinää vasten, niin että taivutuskohta on sahattavan työkappaleen ulkopuolella.

Upotussahaus

Saha sopii muoviin ja puuhun tehtäviin upotuksiin. Käytä upotussahauksissa vain lyhyitä sahanteriä (< 150 mm)! ■ Aseta sahausjalan alareuna työkappaleelle niin, että sahanterä ei koske työkappaletta.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Kytke saha päälle. ■ Paina sahausjalkaa lujasti työkappaletta vasten ja käännä sahaa eteenpäin. Upota sahanterä hitaasti työkappaleeseen. ■ Kun sahausjalka on kokonaan työkappaletta vasten, jatka sahaamista halutun sahauslinjan mukaisesti.

i OHJE!

Älä tee upotusleikkausta metalliin.

Lisäohjeita

- Terävien työkalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää. – Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

Huolto ja hoito

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

VAROITUS!

Äärimmäisissä käyttöolosuhteissa metalleja työstettäessä työkalun rungon sisälle saattaa kerääntyä sähköä johtavaa pölyä. Puhdista työkalu ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. ■ Puhalla työkalun sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Vaihteisto

i OHJE!

Älä avaa vaihteistopään ruuveja sähkötyökalun takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

i OHJE!

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosia. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa. Katso muut lisätarvikkeet, etenkin käyttötyökalut, valmistajan tuote-esitteestä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.  Vain EU-maat. Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin! Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.  Raaka-aineet uusiokäyttöön jätehuollon asemasta. Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

i OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

CE-vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen: EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti. Teknisestä dokumentaatiosta vastaa: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Περιεχόμενα

Χρησιμοποιούμενα σύμβολα ..... 94 Σύμβολα στο μηχάνημα 94 Τεχνικά χαρακτηριστικά ..... 94 Με μια ματιά ..... 95 Για την ασφάλειά σας 96 Θόρυβος και κραδασμός 97 Οδηγίες χρήσης ..... 98 Συντήρηση και φροντίδα ..... 101 Υποδείξεις απόσυρσης ..... 101 (€-Δήλωση πιστότητας ..... 102 Αποκλεισμός ευθύνης ..... 102

Χρησιμοποιούμενα σύμβολα


ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρύτατων τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ!

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

 Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης!  Φοράτε προστατευτικά ματογυάλια!  Φοράτε ωτοασπίδες!  Υπόδειξη απόσυρσης για το παλιό εργαλείο (βλέπε σελίδα 101)! Τεχνικά χαρακτηριστικά

Σπαθόσεγα μπαταρίας RS 13-32RSP 13-32
Τάση δικτύου V 220-240
	Hz 50/60
Απορροφούμενη ισχύς W 1300
Αποδιδόμενη ισχύς W 600
Αριθμός εμβολισμών στο ρελαντί	min^-1	0-3000
Διαδρομή mm 32
Μεγ. βάθος κοπής– μέταλλο– ξύλο	mmmm	20230
Βάρος σύμφωνα με «ΕΡΤΑ-procedure 01/2003»	kg	4,6
Κατηγορία προστασίας		II

Με μια ματιά

 1 Π έ λ μ α 2 Υποδοχή εργαλείου 3 Ασφάλιση υποδοχής εργαλείου 4 Φ ω τι σ μ ό Για τον φωτισμό του χώρου εργασίας. 5 Μπροστινή λαβή 6 Διακόπτης παλινδρομικής διαδρομής (Βαθμίδα 0-3) 7 Πινακίδα τύπου \* 8 Διακόπτης on / off Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού εμβολισμών ως το μέγιστο. 9 Ρυθμιστικός τροχίσκος για προεπιλογή ταχύτητας διαδρομής 10 Πίσω χειρολαβή S 11 Τροφοδοπικό καλώδιο 4,0 m με φις 12 Ασφάλιση πέλματος \* δε φαίνεται

Για την ασφάλειά σας

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε: - τις παρούσες οδηγίες χρήσης, - τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915), - τους κανόνες και τις προδιαγραφές σχετικά με την πρόληψη ατυχημάτων που ισχύουν στον τόπο εργασίας. Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνολογίας και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας. Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο εργαλείο ή άλλες υλικές ζημιές. Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται μόνο - για την προσήκουσα χρήση, - σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας. Βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια πρέπει να αντιμετωπίζονται αμέσως.

Προσήκουσα χρήση

Η σπαθόσεγα μπαταρίας προορίζεται – για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία, – για την κοπή υλικών από μέταλλο, πλαστικό και ξύλο, – για την κοπή πλακακιών και κεραμικών υλικών, – για ευθεία και κυρτή κοπή, - για την κοπή σωλήνων, – για τη χρήση με κατάλληλο και από τον κατασκευαστή για το παρόν εργαλείο συνιστώμενο εργαλείο.

Υποδείξεις ασφαλείας για σπαθόσεγες

Κρατάτε το εργαλείο μόνο στις μονωμένες επιφάνειες λαβές κατά την εκτέλεση εργασιών, κατά τις οποίες το εργαλείο εφαρμογής μπορεί να συναντήσει κρυφούς ηλεκτρικούς αγωγούς ή το ίδιο το δικό του τροφοδοτικό καλώδιο. Η επαφή με ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του εργαλείου και να οδηγήσει σε ηλεκτροπληξία. ■ Κρατάτε τα χέρια σας μακριά από την περιοχή πριονίσματος. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία τεμάχιο. Σε περίπτωση επαφής με την πριονόλαμα υπάρχει κίνδυνος τραυματισμού. Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία τεμάχιο μόνο όταν βρίσκεται σε λειτουργία. Διαφορετικά, υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφηνώσει στο υπό κατεργασία τεμάχιο. ■ Προσέχετε κατά το πριόνισμα, το πέλμα να ακουμπάει συνεχώς στο υπό κατεργασία τεμάχιο. Διαφορετικά, η πριονόλαμα μπορεί να σφηνώσει και να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου. Όταν τελειώνεται την εργασία σας, θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και βγάλτε την πριονόλαμα από την τομή μόνο όταν αυτό έχει σταματήσει εντελώς να κινείται. Έτσι αποφεύγετε ένα ενδεχόμενο κλότσημα και μπορείτε να αποθέστε με ασφάλεια το ηλεκτρικό εργαλείο. Χρησιμοποιείτε μόνο άθικτες πριονόλαμες σε άριστη κατάσταση. Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν ή να προκαλέσουν κλότσημα. ■ Μη φρενάρετε την πριονόλαμα πιέζοντάς την από τα πλάγια. Η πριονόλαμα μπορεί να χαλάσει, να σπάσει ή να κλοτσήσει. ■ Σφίγγετε καλά το υλικό. Μη στηρίζετε το υπό κατεργασία τεμάχιο με το χέρι ή το πόδι. Μην αγγίζετε αντικείμενα ή το έδαφος με το πριόνι σε λειτουργία. Υπάρχει κίνδυνος κλοτσήματος. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο με κατεστραμμένο καλώδιο. Μην αγγίζετε το κατεστραμμένο καλώδιο και βγάλτε το φις από την πρίζα, αν το καλώδιο πάθει ζημιά κατά την εργασία. Κατεστραμμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε την τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές ή μπορεί να προκαλέσει ηλεκτροπληξία. ■ Κατά την εργασία κρατάτε το ηλεκτρικό εργαλείο γερά με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. Το ηλεκτρικό εργαλείο οδηγείται με ασφάλεια με τα δύο χέρια. ■ Κρατάτε καθαρό τον χώρο εργασίας σας. Τα μίγματα υλικών είναι ιδιαίτερα επικίνδυνα. Η σκόνη ελαφρών μετάλλων είναι εύφλεκτη και εκρηκτική. ■ Περιμένετε μέχρι να σταματήσει τελείως το ηλεκτρικό εργαλείο πριν το εναποθέσετε. Διαφορετικά, το εργαλείο εφαρμογής μπορεί να σφηνώσει και να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου. ■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται με διάταξη τάνυσης κρατιέται ασφαλέστερα απ' ότι με το χέρι σας.

Ειδικές υποδείξεις ασφαλείας

■ Η τάση του δικτύου και τα στοιχεία της τάσης στην πινακίδα τύπου πρέπει να συμφωνούν μεταξύ τους. ■ Μην επεξεργάζεστε υλικά από τα οποία εκλύονται επιβλαβείς για την υγεία ύλες (π.χ. αμίαντος). ■ Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.

Θόρυβος και κραδασμός

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 62841. Η κατά Α αξιολογημένη ακουστική στάθμη θορύβων του εργαλείου ανέρχεται χαρακτηριστικά:

		RS13-32	RSP13-32
Στάθμη ακουστικής πίεσης	dB(A)	89,6 90,5
Στάθμη ακουστικής ισχύος	dB(A)	100,6 10	1,5
Ανασφάλεια Κ	dB	3
Συνολική τιμή κραδασμών:
Πριόνισμα μοριοσανίδας, τιμή εκπομπής a_h	m/s ^2	10 10	,9
Πριόνισμα ξύλινων δοκαριών, τιμή εκπομπής a_h	m/s ^2	12,3 10	,4
Ανασφάλεια Κ	m/s ^2	1,5

⚠️ ΠΡΟΣΟΧΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για νέα μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i YΠΟΔΕΙΞΗ!

Η στάθμη κραδασμών που δίνεται στις οδηγίες αυτές έχει μετρηθεί σύμφωνα με μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου ΕΝ 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εργαλεία εφαρμογής ή χωρίς επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών. Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε τα πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, ζέσταμα των χεριών για το κράτημα, οργάνωση των βημάτων εργασίας.

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.

Εισαγωγή / αλλαγή πριονόλαμας


ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

Απόρριψη χρησιμοποιημένης πριονόλαμας


ΠΡΟΣΟΧΗ!

- Τα χρησιμοποιημένα ηλεκτρικά εργαλεία μπορεί να καίνε. Φοράτε προστατευτικά γάντια! - Στην κατεύθυνση απόρριψης δεν επιτρέπεται να βρίσκονται άτομα, ζώα ή ευαίσθητες επιφάνειες.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

■ Λύστε με περιστροφή προς τα αριστερά την ασφάλιση της υποδοχής εργαλείου (1.) και κρατήστε την. Η χρησιμοποιημένη πριονόλαμα απορρίπτεται με ελατήριο (2.).

ΥΠΟΔΕΙΞΗ!

Αν η χρησιμοποιημένη πριονόλαμα δεν απορρίπτεται, τραβήξτε την προς τα εμπρός και βγάλτε την από την υποδοχή εργαλείου.

Εισαγωγή νέας πριονόλαμας

Επιλέξτε την αντίστοιχη πριονόλαμα για το υλικό που πρόκειται να επεξεργαστείτε. Κατάλληλες πριονόλαμες θα βρείτε στους καταλόγους του κατασκευαστή.

ΠΡΟΣΟΧΗ!

Κίνδυνος τραυματισμού από κοπτικά δόντια. Φοράτε προστατευτικά γάντια! Η υποδοχή εργαλείου πρέπει να είναι καθαρή από ροκανίδια. Απομακρύνετε ακαθαρσίες με πεπιεσμένο αέρα ή με μια βούρτσα.  ■ Ανοίξτε την υποδοχή εργαλείου περιστρέφοντας αριστερόστροφα (1.), η υποδοχή εργαλείου ασφαλίζει στην τερματική θέση. Εισάγετε την πριονόλαμα στην υποδοχή εργαλείου και σπρώξτε την μέχρι τέρμα (2.). Αφήστε την ασφάλιση της υποδοχή εργαλείου, η ασφάλιση κλείνει με τη βοήθεια ελατηρίου. Ελέγξτε αν η πριονόλαμα έχει ασφαλιστεί πλήρως, τραβώντας την μερικές φορές.

ΥΠΟΔΕΙΞΗ!

Αν η ασφάλιση της υποδοχής εργαλείου δεν κλείνει σωστά, κλείστε την ασφάλιση της υποδοχής εργαλείου γυρίζοντάς την προς τα δεξιά.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Ρύθμιση αριθμού διαδρομών λάμας

Diagram showing a car interior with directional arrows and a numbered component (no text or symbols)

■ Για τη ρύθμιση του αριθμού διαδρομών λάμας ρυθμίστε τον τροχό ρύθμισης στην επιθυμητή τιμή. Ο κατάλληλος αριθμός διαδρομών λάμας εξαρτάται από το προς επεξεργασία υλικό και μπορεί να εξακριβωθεί με δοκιμαστικές τομές. Γενικά για το κόψιμο ξύλου επιλέξτε έναν μεγάλο αριθμό διαδρομών λάμας. Για το κόψιμο μετάλλου και πλαστικού απαιτείται μικρότερος αριθμός διαδρομών. Ρύθμιση του είδους διαδρομής λάμας Μπορείτε να επιλέξετε δύο είδη διαδρομών: ευθεία διαδρομή και παλινδρομική διαδρομή.  Ευθεία διαδρομή Βαθμίδα 0 Η σπαθοσέγα εκτελεί μόνο οριζόντιες κινήσεις. Είναι κατάλληλη προπάντων για το κόψιμο μετάλλου. Σε περίπτωση που στο πριόνισμα ξύλου χρειάζεται καλή εικόνα τομής, χρησιμοποιήστε επίσης την ευθεία διαδρομή λάμας.

Περιστροφή παλινδρομικής διαδρομής κατά 180°

Η σπαθοσέγα εκτελεί οριζόντιες και κάθετες κινήσεις (παλινδρομικές κινήσεις). Αυτό το είδος διαδρομής λάμας είναι κατάλληλο προπάντων για το γρήγορο κόψιμο ξύλου. Μέγεθος διαδρομής με αδιαβάθμητη ρύθμιση (Βαθμίδα 1-3)

Βαθμίδα Ύψος διαδρομής
1	1
2	2
3	3

Ρύθμιση πέλματος

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα. Κατά την κοπή το πέλμα θα πρέπει να ακουμπάει πάντα στο υλικό για την αποφυγή υπερβολικών δονήσεων. Ρυθμίζοντας το πέλμα μπορείτε π.χ. να περιορίσετε το βάθος κοπής της πριονόλαμας.  ■ Πατήστε την ασφάλιση του πέλματος (1.). ■ Ρυθμίστε το πέλμα στο απαιτούμενο βάθος (2.). ■ Αφήστε την ασφάλιση του πέλματος.

Θέση του ηλεκτρικού μηχανήματος σε και εκτός λειτουργίας

Ο διακόπτης του ηλεκτρικού εργαλείο επιτρέπει τη αργή αύξηση του αριθμού εμβολισμών μέχρι τη μέγιστη τιμή. ■ Πατήστε τον διακόπτη και κρατήστε τον πατημένο. Το ηλεκτρικό εργαλείο ξεκινάει τη λειτουργία του.

Close-up of a handheld device with a close-up arrow pointing to a button (no text or symbols visible)

Με ενεργοποιημένο ηλεκτρικό εργαλείο η λυχνία LED φωτίζει την περιοχή εργασίας. Θέση του εργαλείου εκτός λειτουργίας: ■ Αφήστε το διακόπτη ελεύθερο.

Υποδείξεις εργασίας


ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κρατάτε το ηλεκτρικό εργαλείο πάντα με τα δύο χέρια!

Illustration of a hand using a lathe tool to cut a block, no text or symbols present

■ Αν είναι δυνατό, συγκρατήστε το κατεργαζόμενο τεμάχιο με μέγγενη. ■ Το πριόνι διαθέτει πέλμα. Αυτό μειώνει τις δονήσεις. Επίσης επιτρέπει ορθογώνιες κοπές. Μετά τη θέση εκτός λειτουργίας η πριονόλαμα εξακολουθεί να κινείται για λίγο. ■ Ποτέ μην πιάνεται την πριονόλαμα αμέσως μετά τη χρήση, διότι μπορεί ναι είναι πολύ ζεστή.

Κοπή μετάλλων

Κατά την κοπή μετάλλων χρησιμοποιήστε λιπαντικό κατά μήκος της γραμμής κοπής. Έτσι αποφεύγετε υπερβολική θέρμανση του υλικού.

Κοπή ξύλου

Τοποθετήστε το πριόνι σε ορθή γωνία στο κατεργαζόμενο τεμάχιο. Οδηγήστε το πριόνι με σταθερή πίεση μέσα στο ξύλο πατώντας το πέλμα στο κατεργαζόμενο τεμάχιο.

Κοπή απευθείας σε τοίχο

Χάρη στην ελαστικότητα των διμεταλλικών πριονολαμών είναι δυνατή η κοπή σωλήνων άμεσα στον τοίχο. Χρησιμοποιήστε επαρκώς μεγάλη πριονόλαμα που να υπερβαίνει τη διάμετρο του σωλήνα. Ακουμπήστε την πριονόλαμα άμεσα επάνω στον τοίχο, ώστε το σημείο λυγίσματος να βρίσκεται εκτός του υπό κατεργασία τεμαχίου.

Κοπές με βύθιση

Το πριόνι είναι κατάλληλο για κοπές με βύθιση σε ξύλο και πλαστικά υλικά. Για την εκτέλεση κοπών με βύθιση χρησιμοποιήστε μόνο κοντές πριονόλαμες (<150 mm)! ■ Για την εκτέλεση κοπών με βύθιση ενεργοποιήστε τις κάθετες ταλαντώσεις. Θέστε το πριόνι με την ακμή του πέλματος επάνω στο κατεργαζόμενο τεμάχιο, ώστε η πριονόλαμα να μην ακουμπάει στο κατεργαζόμενο τεμάχιο.

Illustration of a hand using a sawto tool to cut a surface, showing motion direction (no text or symbols)

■ Ενεργοποιήστε το πριόνι. ■ Πιέστε το πέλμα δυνατά επάνω στο κατεργαζόμενο τεμάχιο και γείρετε την πριονόλαμα προς τα εμπρός. Βυθίστε την πριονόλαμα σιγά-σιγά μέσα στο κατεργαζόμενο τεμάχιο. Μόλις το πέλμα ακουμπήσει με ολόκληρη την επιφάνειά του επάνω στο κατεργαζόμενο τεμάχιο, συνεχίστε την κοπή κατά μήκος της επιθυμητής γραμμής κοπής.

i УПОДЕІЕН

Μην εκτελείτε κοπές με βύθιση σε μεταλλικά υλικά.

Λοιπές υποδείξεις

– Η χρήση αιχμηρών εργαλείων εφαρμογής αυξάνει την απόδοση εργασίας και τη διάρκεια ζωής του ηλεκτρικού εργαλείου. – Μετά την εργασία καθαρίζετε το ηλεκτρικό εργαλείο και το φυλάτε στη βαλίτσα μεταφοράς σε στεγνό μέρος.

Συντήρηση και φροντίδα

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από όλες τις εργασίες στο ηλεκτρικό εργαλείο, βγάλτε το φις από την πρίζα.

Καθαρισμός

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κατά την επεξεργασία μετάλλων μπορεί κατά την υπερβολική χρήση να επικαθήσει στο εσωτερικό του περιβλήματος αγώγιμη σκόνη. Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης. ■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα.

Μετάδοση κίνησης

i YΠΟΔΕΙΞΗ!

Μη λύσετε τις βίδες στην κεφαλή μετάδοσης κίνησης κατά τη διάρκεια ισχύος της παροχής εγγύησης. Σε περίπτωση μη τήρησης παύει να ισχύει η αξίωση παροχής εγγύησης από τον κατασκευαστή.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών.

Ανταλλακτικά και εξαρτήματα

i YΠΟΔΕΙΞΗ!

Για την αλλαγή χρησιμοποιείτε μόνον γνήσια ανταλλακτικά από τον κατασκευαστή. Κατά τη χρήση ανταλλακτικών άλλου κατασκευαστή παύουν να ισχύουν οι υποχρεώσεις παροχής εγγύησης του κατασκευαστή. Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, ανατρέξετε στους καταλόγους του κατασκευαστή. Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Υποδείξεις απόσυρσης

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τα παλιά εργαλεία που δεν χρησιμοποιούνται πλέον, κόβοντας το τροφοδοτικό καλώδιο.

Μόνο για χώρες της Ευρωπαϊκής 'Ενωσης.

Μην πετάτε ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την Κοινοτική Οδηγία 2012/19/Ε σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και της μεταφοράς της σε εθνικό δίκαιο, τα απόβλητα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων.

Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.

i YΠΟΔΕΙΞΗ!

Σχετικά με τις δυνατότητες απόρριψης απευθυνθείτε σε εξειδικευμένο κατάστημα!

CE-Δήλωση πιστότητας

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα: EN 62841 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ. Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08/11/2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Αποκλεισμός ευθύνης

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος. Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.

İçindekiler

Kullanılan semboller	103
Cihaz üzerindeki semboller	103
Teknik özellikler	103
Genel bakış	104
Kendi güvenliğiniz için	105
Ses ve vibrasyon	106
Kullanma kılavuzu	107
Bakım ve muhafaza	109
İmha bilgileri	110
CE-uygunluğu beyanı	110
Mesuliyet kabul edilmemesi durumları	110

Kullanılan semboller


UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BİLGİ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller


Three circular icons representing people, safety gear, and a trash bin (no text or symbols)

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!! Koruyucu gözlük kullanınız! Koruyucu kulaklık kullanınız! Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 110)! Teknik özellikler

Panter testere RS 13-32	RSP 13-32
Şebeke gerilimi V 220-24	0
	Hz 50/60
Giriş gücü W 1300
Çıkış güç W 600
Rölanti strok sayısı	dev/dak	0-3000
Strok mm 32
Maks. malzeme kalınlığı – Metal– Ahşap	mm mm	20 230
"EPTA-procedure 01/2003" uyarınca ağırlık	kg 4,6
Koruma sınıfı		II

Genel bakış

 1 Testere dayanağı 2 Uç girişi 3 Uç girişi kilit düzeneği 4 LED aydınlatma Çalışma alanının aydınlatılması için. 5 Ö n t u t a m 6 Pandül stroku şalteri (kademe 0-3) 7 Tip etiketi \* 8 Açma/kapatma şalteri Açmak ve kapatmak için ve maksimum strok sayısına çıkmak için. 9 Strok hızı ön seçimi için ayar düğmesi 10 Arka tutamak 11 Şebeke fişine sahip 4,0 m uzunluğunda şebeke kablosu 12 Testere dayanağı kilit düzeneği a k \* görünmez

Kendi güvenliğiniz için


UYARI!

Tüm güvenlik bilgilerini ve talimatları okuyunuz. Güvenlik bilgilerine ve talimatlara uyulmasında yapılan hatalar, elektrik çarpmasına, yangına ve/veya ağır yaralanmalara neden olabilir. Tüm güvenlik bilgilerini ve talimatları, gelecekte kullanılabilmesi için itinayla muhafaza ediniz. Elektrikli el aletini kullanmadan önce aşağıdakileri okuyun ve bunlara uyun: - Bu kullanma kılavuzuna, - Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri" ne (Yazı no.: 315.915), - Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerine. Bu elektrikli el aleti teknolojinin geldiği son aşamaya ve genel kabul görmüş güvenlik tekniği kurallarına uygun biçimde imal edilmiştir. Yine de kullanımı sırasında kullanıcıının veya üçüncü kişilerin hayatı ve organları için tehlikeler oluşabilir ve makinede veya diğer duran varlıklarda maddi hasarlar oluşabilir. Elektrikli el aleti ancak aşağıdaki koşullarla kullanılmalıdır - üretim amacına uygun şekilde, - teknik güvenlik açısından kusursuz durumda. Güvenliği etkileyen arızalar hemen giderilmelidir.

Amaca uygun kullanım

Panter testere şu amaçlar için tasarlanmıştır – Endüstri ve zanaat sektöründe ticari kullanım için, – Metal, plastik ve ahşap malzemelerin kesilmesi için, – Fayans ve seramik malzemelerin kesilmesi için, – Düz ve kavisli kesimler için, – Boruların kesilmesi için, – Bu amaca uygun ve üretici tarafından önerilen aletlerle kullanılmak üzere.

Panter testereler için güvenlik uyarıları

■ Çalışma esnasından uç veya vidanın görün meyen akım kablolarına temas etme olasılığı bulunan işleri yaparken aleti izolasyonlu tutamaklarından tutun. Gerilim ileten kablolarla temas, aletin metal parçalarını gerilime maruz bırakabilir ve bu da elektrik çarpmasına neden olabilir. ■ Eller kesme alanından uzak tutulmalıdır. İş parçasının altından tutulmamalıdır. Testere bıçağına temas edilmesi durumunda yaralanma tehlikesi söz konusudur. Elektrikli el aleti iş parçasına sadece çalışırken tutulmalıdır. Aksi takdirde alet ucu iş parçasına sıkışabilir ve geri tepme tehlikesi söz konusudur. ■ Testere dayanağının kesme işlemi sırasında her zaman iş parçasına temas etmesine dikkat edilmelidir. Aksi takdirde testere bıçağı sıkışabilir ve elektrikli el aletinin kontrolden çıkmasına neden olabilir. - Çalışma tamamlandıktan sonra elektrikli el aleti kapatılmalı ve testere bıçağı ancak durduktan sonra kesim yerinden çekilmelidir. Bu sayede geri tepme önlenir ve elektrikli el aleti güvenli şekilde yere bırakılabilir. Sadece hasarsız ve sorunsuz testere bıçakları kullanılmalıdır. Bükülmüş ve körelmiş testere bıçakları kırılabilir veya geri tepmeye neden olabilir. ■ Testere bıçağı, alet kapatıldıktan sonra yanal karşı basınç uygulayarak frenlenmemelidir. Testere bıçağı hasar görebilir, kırılabilir veya geri tepmeye neden olabilir. ■ Malzeme iyi şekilde sabitlenmelidir. İş parçası elle veya ayakla desteklenmemelidir. Hareket eden testere ile hiçbir nesneye veya zemine temas edilmemelidir. Geri tepme tehlikesi söz konusudur. Elektrikli el aleti, kablosu hasarlıyken kullanılmamalıdır. Hasar görmüş kabloya dokunulmamalı ve çalışma sırasında kablonun hasar görmesi halinde elektrik fışı çekilmelidir. Hasar görmüş kablolar elektrik çarpma riskini arttırır. Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir. ■ Çalışma sırasında elektrikli el aletini iki elinizle sıkıca tutun ve emniyetli bir konumda durun. Elektrikli el aleti iki elle daha emniyetli bir biçimde yönlendirilir. ■ Çalışma yeri temiz tutulmalıdır. Malzeme karışımları özellikle tehlikelidir. Alaşım metal tozları yangına veya patlamaya neden olabilir. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. \- İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur.

Diğer güvenlik bilgi ve uyarılar

■ Şebeke gerilimi ile tip plakasında belirtilen gerilim değeri örtüşmelidir. ■ Sağlık için risk oluşturan maddelerin açığa çıkmasına neden olan (asbest gibi) malzemelerin üzerinde çalışma yapılmamalıdır. ■ Elektrikli el aletini işaretlemek için sadece etiket kullanın. Gövdeyi delmeyin.

Ses ve vibrasyon

Ses ve titreşim değerleri EN 62841 standartına göre tespit edilmiştir. Cihazın A olarak değerlendirilen ses seviyesi standart olarak şöyledir:

		RS13-32	RSP13-32
Ses basıncı seviyesi	dB(A)	89,6 90,5
Ses gücü seviyesi	dB(A)	100,6 10	1,5
Şüphe oranı K dB	3

		RS13-32	RSP13-32
Toplam titreşim değeri:
Sunta kesimi sırasında emisyon değeri ah	m/s ^2	10 10,9
Kalas kesimi sırasında emisyon değeri ah	m/s ^2	12,3 10,4
Şüphe oranı K m/s ^2		1,5

! UYARI!

Bildirilen ölçüm değerleri sadece yeni cihazlar içindir. Günlük kullanımda ses ve titreşim değerleri değişir.

i BİLGİ!

Bu talimatta bildirilen titreşim seviyesi, EN 62841 standartında norm olarak kabul edilmiş bir ölçme yöntemine göre ölçülmüştür ve elektronik aletlerin birbiriyle kıyaslanması için kullanılabilir. Bu değer, titreşimden kaynaklanan yüklenme durumunun geçici olarak tahmin (ön tahmin) edilmesi için de kullanılabilir. Bildirilen titreşim seviyesi, elektronik aletin esas kullanım alanlarını göstermektedir. Fakat eğer elektronik alet başka uygulamalar, farklı ek aletler ile veya yetersiz bakım durumunda kullanılırsa, titreşim seviyesi de bildirilen değerden sapabilir. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça yükseltebilir. Titreşim yükünün doğru tahmini için, cihazın kapalı olduğu süreler veya kapalı olmamakla birlikte, gerçekten kullanılmadığı süreler de dikkate alınmalıdır. Bu da, titreşim yükünü tüm çalışma süresi aralığında oldukça düşürebilir. Cihazı kullanan kişinin titreşimlerin etkisine karşı korunması için, ek güvenlik önlemleri alın, örneğin: Elektrikli aletlerin ve çalışma aletlerinin bakımı, ellerin sıcak tutulması, çalışma süreçlerinin organizasyonu.

DIKKAT!

Ses basıncı 85 dB(A) değerini aşınca, işitme koruma donanımı kullanınız.

Kullanma kılavuzu

Cihazı kullanmaya başlamadan önce

Avuç taşlama cihazını ambalajdan çıkarınız ve teslimat kapsamının eksiksiz olduğunu ve muhtemel transport hasarları olmadığını kontrol ediniz.

Testere bıçaklarının takılması/değiştirilmesi


UYARI!

Elektrikli el aleti üzerinde yapılacak her türlü çalışmadan önce şebeke fışı çekilmelidir.

Kullanılmış testere bıçağının çıkarılması


DIKKAT!

- Kullanılan alet uçları sıcak olabilir. Koruyucu eldiven takın! - Çıkarma yönünde hiçbir insan, hayvan veya hassas yüzey bulunmamalıdır.

Illustration of a manual saw cutting a mechanical component with two directional arrows indicating motion (no text or symbols)

Uç girişinin kilit düzeneği saat yönünün tersine doğru çevirerek açılmalı ve sabit tutulmalıdır (1.). Kullanılmış testere biçağı yay kuvveti ile dışarı fırlatılır (2.).

BİLGİ!

Kullanılmış testere bıçağı dışarı fırlatılmazsa, testere bıçağı uç girişinden öne doğru çekilerek çıkarılmalıdır.

Yeni testere bıçağının takılması

İşlenecek malzemeye uygun bir testere bıçağı seçilmelidir. Kullanılabilir testere bıçakları üretici kataloğundan seçilmelidir.

DIKKAT!

Kesici dişler nedeniyle yaralanma tehlikesi. Koruyucu eldiven kullanılmalıdır! ■ Uç girişinde kesme artıkları olmamalıdır. Olası kirler basınçlı hava veya fırça ile temizlenmelidir.  ■ Uç girişini saat yönünün tersine çevirerek açın (1.), uç girişi son konumda yerine oturur. ■ Testere bıçağı uç girişine yerleştirilmeli ve dayanak noktasına kadar bastırılmalıdır (2.). ■ Uç girişinin kilit düzeneği serbest bırakılmalıdır, kilit yay kuvveti aracılığıyla kapanır. ■ Sabitlemenin düzgün olup olmadığı testere bıçağından birkaç defa çekerek kontrol edilmelidir.

BİLGİ!

Üç girişinin kilit düzeneği doğru şekilde kapanmıyorsa, takım bağlantısının kilit düzeneği saat yönünde çevrilerek kapatılmalıdır.

Illustration of a saw cutting tool with a handle and gear mechanism (no text or symbols)

Strok sayısı ayar


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a tool handle (no text or symbols beyond the label)

■ Strok sayısının ayarlanması için ayar düğmesi istenen değere getirilmelidir. Uygun strok sayısı işlenecek malzemeye bağlıdır ve deneme kesimleri yapılarak belirlenebilir. Ahşabın kesilmesi sırasında prensip olarak daha yüksek bir strok sayısı seçilmelidir. Metal ve plastiğin kesilmesi için daha düşük bir strok sayısı gereklidir.

Strok türünün ayarlanması

Seçilebilir iki strok türü mevcuttur: Düz strok ve pandül stroku.

Düz strok ◀ Kademe 0

Testere sadece yatay hareket eder. Özellikle metalin kesilmesi için uygundur. Ahşabın kesilmesi sırasında çok iyi bir kesim kalitesi isteniyorsa, aynı şekilde düz strok kullanılmalıdır.

Pandül stroku 180° döndürme

Testere yatak ve dikey hareket (pandül hareketleri) eder. Bu strok türü özellikle ahşabın hızlı kesilmesi için uygundur. Strok büyüklüğü kademesiz ayarlanabilir (kademe 1-3):

Kademe Strok yüksekliği
1	1
2	2
3	3

Testere dayanağının ayarlanması

! UYARI!

Elektrikli el aleti üzerinde yapılacak her türlü çalışmadan önce şebeke fışı çekilmelidir. Testere dayanağı, aşırı titreşimin önlenmesi için kesim sırasında her zaman malzemeye temas etmelidir. Testere dayanağının ayarlanması ile örneğin testere bıçağının kesme derinliği sınırlanabilir.  ■ Testere dayanağı kilit düzeneğine basılmalıdır (1.). ■ Testere dayanağı gerekli derinliğe ayarlanmalıdır (2.). ■ Testere dayanağının kilit düzeneği bırakılmalıdır.

Elektrikli el aletinin açılması/kapatılması

Elektrikli el aletinin şalteri, strok sayısının kademeli olarak maksimum değere kadar çıkarılmasını sağlar. ■ Şaltere bastırın ve şalteri basılı tutun. Elektrikli el aleti çalışır.

Close-up of a handheld device with a button and arrow indicator (no readable text or symbols)

Elektrikli el aleti açıklken ilgili LED çalışma alanını aydınlatır. Aletin kapatılması: m m ■ Şalteri serbest birakin. m

Çalışma talimatları


UYARI!

Elektrikli el aleti her zaman iki elle sıkıca tutulmalıdır!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Kesilecek iş parçası mümkünse bir mengenede sabitlenmelidir. ■ Testerede bir testere dayanağı bulunur. Bu dayanak, titreşimlerin azaltılması için kullanılır. Ayrıca dik açılı kesimlerin yapılması sağlanır. ■ Kapattıktan sonra testere biçağı kısa bir süre daha dönmeye devam eder. ■ Testere bıçağına asla hemen kullanım sonrasında temas edilmemelidir, çok sıcak olabilir.

Metalin kesilmesi

Metal kesimi sırasında kesme hattı boyunca yağlama maddesi sürülmelidir. Bu sayede metalin çok fazla ısınması önlenir.

Ahşabın kesilmesi

Testere dik açılı olarak iş parçasına konumlandırılmalıdır. Testere eşit oranda basınç uygulanarak ahşaba sürülmeli, bu sırada testere dayanağı iş parçasına karşı bastırılmalıdır.

Doğrudan duvarda kesim yapılması

Bimetal testere bıçaklarının elastik yapısı sayesinde duvar hizasındaki boruların kesilmesi mümkündür. Bunun için boru çapını aşan, yeterli uzunlukta bir testere bıçağı kullanılmalıdır. Testere bıçağı duvar hizasında konumlandırılmalı ve bükülme yerinin, kesilecek iş parçasının dışında kalması sağlanmalıdır.

Daldırmalı kesimler

Testere, ahşap ve plastik malzemelerdeki daldırmalı kesimler için uygundur. Daldırmalı kesimler için sadece kısa testere bıçakları (<150 mm) kullanılmalıdır! ■ Testere, testere dayanağının alt kenari iş parçasına denk gelecek şekilde konumlandırılması ve testere bıçağının iş parçasına temas etmemesi sağlanmalıdır.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Testere çalıştırılmalıdır. Testere dayanağı sabit konumda iş parçasına karşı bastırılmalı ve testere öne doğru döndürülmelidir. Testere bıçağı yavaşça iş parçasına daldırılmalıdır. ■ Testere dayanağı tamamen iş parçasının üzerine geldiğinde, istenen kesme hattı boyunca kesim yapılmalıdır.

i BÍLGÍ!

Metal malzemelerde daldırmalı kesim yapılmamalıdır.

Diğer uyarılar

- "Keskin" alet uçlarının kullanılması çalışma performansını ve elektrikli el aletinin kullanım ömrünü uzatır. – Elektrikli el aletini çalışma sonrasında temizleyin ve taşıma çantasında kuru bir yerde saklayın.

Bakım ve muhafaza

! UYARI!!

Elektrikli el aleti üzerinde yapılacak her türlü çalışmadan önce şebeke fışı çekilmelidir.

Temizleme

UYARI!

Metal işlenmesi halinde, aşırı koşullarda kullanım durumunda cihazın gövdesinin iç kısmında elektrik akımı iletme özelliğine sahip toz toplanabilir. Cihazı ve havalan-dırma deliklerini muntazam aralıklar ile temizleyiniz. Temizleme sıklığı, işlenen malzemeye ve kullanma süresine bağlıdır. ■ Motoru da kapsayan gövde iç kısmını muntazam aralıklar ile kuru basıçlı hava püskürterek temizleyiniz.

Dişli düzen

i BÍLGÍ!

Dişli düzen kafasındaki cıvataları garanti süresi esnasında çözmeyiniz. Buhususa dikkat edilmezse, üreticinin garanti yükümlülüğü ortadan kalkar.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

i BÍLGÍ!

Parça değiştirirken sadece üreticinin orijinal parçalarını kullanınız. Yabancı firmaların ürünlerinin kullanılması halinde, üreticinin garanti sorumluluğu kaybolur. Daha başka aksesuar için, özellikle de aletler ve perdahlama maddeleri için, üretici kataloglarına bakınız. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.flex-tools.com

İmha bilgileri

! UYARI!

Eskimiş cihazları, elektrik kablosunu cihazdan ayırarak kullanılamaz hale getiriniz.  Sadece AB ülkeleri için. Elektronik cihazları normal çöp kutusuna atmayınız! Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

Çöpe atarak imha etmek yerine hammadde geri dönüşümü.

Cihaz, aksesuar ve ambalajlar çevre dostu bir biçimde geri dönüşüme tabi tutulmalıdır. Doğru biçimde sınıflandırılmış bir geri dönüşüm için plastik parçalar özel olarak işaretlenmiştir.

i BÍLGÍ!

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

CE-uygunluğu beyanı

Tek sorumlu olarak, "Teknik özellikler" altında tanımlanan bu ürünün aşağıdaki standartlara veya standart belgelerine uygun olduğunu beyan ederiz: 2014/30/AB, 2006/42/AT, 2011/65/AB direktiflerinde bildirilen koşullara istinaden EN 62841. Teknik belgelerden sorumlu: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılamamasından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez. Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.

Spis treści

Zastosowane symbole 111 Symbole na urządzeniu ..... 111 Dane techniczne 111 Opis urządzenia 112 Dla własnego bezpieczeństwa ..... 113 Poziom hałasu i drgań ..... 114 Instrukcja obsługi 115 Przegład, konserwacja i pielęgnacja .. 118 Wskazówki dotyczące utylizacji ..... 119 C €-zgodność 119 Wyłączenie z odpowiedzialności ..... 119

Zastosowane symbole


OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA!

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu


Three circular icons showing people, headsets, and a bicycle symbol (no text or labels)

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi! Zastosować okulary ochronne! Używać ochronników słuchu! Wskazówka dotycząca utylizacji zużytego urządzenia (patrz strona 119)! Dane techniczne

Piła szablasta RS 13-32	RSP 13-32
Napięcie sieciowe V 220	-240
	Hz 50/60
Pobór mocy W 1300
Moc użyteczna W 600
Prędkość skokowa bez obciążenia	min^-1	0-3000
Skok mm 32
Maks. grubość materiału – metal– drewno	mm mm	20 230
Waga zgodnie z procedurą „EPTA 01/2003“	kg 4,6
Klasa ochrony		II

Opis urządzenia

 1 Stopka 2 Mocowanie narzędzia 3 Blokada uchwytu narzędzia 4 Oświetlenie LED Do oświetlania obszaru roboczego. 5 Przednia rękojeść 6 Przełącznik skoku wahadła (stopień 0-3) 7 Tabliczka znamionowa \* 8 Włącznik/wyłącznik Do włączania i wyłączania, jak również rozpędzania do maksymalnej prędkości skokowej. 9 Pokrętło do wstępnego ustawienia prędkości skoku 10 Uchwyt tylny 11 Elektryczny przewód zasilający (4,0 m) z wtyczką 12 Blokada stopki \* niewidoczna

Dla własnego bezpieczeństwa


OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania. Przed użyciem urządzenia dokładnie przeczytać i postępować według: – niniejszej instrukcji obsługi, „Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915), - zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP. Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobowanymi zasadami bezpieczeństwa technicznego. Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia urządzenia lub innych szkód materialnych. Urządzenie stosować tylko – zgodnie z przeznaczeniem, - w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy. Usterki wywierające wpływ na bezpieczeństwa należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Piła szablasta jest przeznaczona – do profesjonalnego zastosowania w przemyśle i rzemiośle, – do piłowania metalu, tworzyw sztucznych i drewna, – do piłowania płytek i ceramiki, – do cięcia prostoliniowego i po łuku, - do cięcia rur, – do zastosowania z odpowiednimi narzędziami, które zalecane są przez producenta do tego urządzenia.

Wskazówki bezpieczeństwa dla pił szablastych

■ Urządzenie chwytać tylko za izolowane powierzchnie przeznaczone do tego celu, jeżeli podczas pracy zachodzi niebezpieczeństwo zetknięcia się narzędzia z ukrytym przewodem elektrycznym lub przewodem zasilającym. Kontakt z przewodem elektrycznym, znajdującym się pod napięciem, może spowodować, że metalowe elementy urządzenia znajdą się również pod napięciem, i poprzez to doprowadzić do porażenia prądem elektrycznym. ■ Ręce należy trzymać z daleka od miejsca piłowania. Nie wolno wkładać palców pod przecinany materiał. Zetknięcie się z brzeszczotem grozi skaleczeniem. ■ Elektronarzędzie wolno dosuwać do obrabianego przedmiotu dopiero po włączeniu. W przeciwnym razie narzędzie może zahaczyć się w obrabianym przedmiocie i odbić. Należy zwracać uwagę, by podczas piłowania stopka narzędzia zawsze przylegała do przecinanego przedmiotu. Brzeszczot może się zaczepić, prowadząc do utraty kontroli nad elektronarzędziem. ■ Po zakończeniu pracy należy wyłączyć elektronarzędzie i wyciągnąć brzeszczot z wyciętej szczeliny dopiero po jego zatrzymaniu. Pozwala to uniknąć odbicia elektronarzędzia i umożliwia jego bezpieczne odłożenie. Należy stosować wyłącznie nieuszkodzone, sprawne brzeszczoty. Pogięte lub stępione brzeszczoty mogą się złamać lub spowodować odbicie narzędzia. ■ Brzeszczotu po wyłączeniu nie wolno wyhamowywać poprzez dociśnięcie z boku. Brzeszczot może ulec uszkodzeniu, pęknąć albo spowodować odbicie narzędzia. ■ Materiał należy mocno zacisnąć. Przecinanego przedmiotu nie należy trzymać dłonią lub stopą. Uruchomioną piłą nie należy dotykać żadnych przedmiotów ani ziemi. Istnieje niebezpieczeństwo odbicia narzędzia. - Nie wolno używać elektronarzędzia z uszkodzonym przewodem zasilającym. Nie wolno dotykać uszkodzonego przewodu zasilającego; jeżeli przewód elektryczny zostanie uszkodzony podczas pracy, należy natychmiast wyciągnąć wtyczkę z gniazda. Uszkodzony przewód zasilający zwiększa ryzyko porażenia prądem. Należy zastosować odpowiednie urządzenia wykrywające przewody zasilające albo zasięgnąć informacji w terenowych zakładach zaopatrujących w wodę, gaz i energię elektryczną. Kontakt urządzenia z przewodami elektrycznymi może spowodować wybuch pożaru lub porażenie prądem elektrycznym. Uszkodzenie przewodu gazowego może spowodować wybuch. Przebicie przewodu wody narzędziem spowoduje szkody materialne i może spowodować porażenie prądem elektrycznym. ■ Urządzenie elektryczne trzymać mocno obiema rękoma podczas pracy i zapewnić pewną, stabilną postawę. Urządzenie elektryczne prowadzi się bezpieczniej trzymając je obiema rękoma. ■ Stanowisko pracy utrzymywać w czystości. Materiały mieszane są szczególnie niebezpieczne. Pył metali lekkich może się zapalić lub wybuchnąć. ■ Przed odłożeniem elektronarzędzia należy zaczekać, aż się ono zatrzyma. Używane narzędzie może się zaczepić, prowadząc do utraty kontroli nad elektronarzędziem. ■ Proszę odpowiednio zamocować materiał przeznaczony do obróbki. Zamocowanie obrabianego materiału w odpowiednim uchwycie lub imadle jest pewniejsze, niż trzymanie go w ręku.

Szczególne wskazówki dotyczące bezpieczeństwa

Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia. ■ Nie wolno obrabiać żadnych materiałów, które powodują powstawanie pyłów szkodliwych dla zdrowia (np. azbest). ■ Do oznaczenia elektronarzędzia należy stosować tylko tabliczki samoprzylepne. Nie wolno wiercić żadnych otworów w obudowie urządzenia.

Poziom hałasu i drgań

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 62841. Poziom hałasu wywołanego przez urządzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:

		RS13-32	RSP13-32
Poziom ciśnienia akustycznego	dB(A)	89,6 90,5
Poziom mocy akustycznej	dB(A)	100,6 10	1,5
Niepewność K dB 3
Całkowita wartość drgań:
Wartość emisji ahprzy piłowaniu płyt wiórowych	m/s ^2	10 10	,9
Wartość emisji ahprzy piłowaniu belek drewnianych	m/s ^2	12,3 1	0,4
Niepewność K m/s	^2	1,5


UWAGA!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się podczas codziennego użytkowania.

WSKAZÓWKA!

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 62841 i może być używa do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnego określenia rzeczywistego obciążenia drganiami należy uwzględnić również czas, w którym urządzenie jest wyłączone albo włączone, ale w rzeczywistości nie użytkowane. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy. Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) zakładać ochronniki słuchu.

Instrukcja obsługi

Przed uruchomieniem

Rozpakować narzędzie elektryczne i wyposażenie, sprawdzić kompletność zakresu dostawy i czy nie nastąpiły uszkodzenia podczas transportu.

Zakładanie/wymiana brzeszczotów


OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.

Demontaż używanego brzeszczotu


OSTROŻNIE!

- Użyte narzędzia mogą być bardzo gorące. Używać rękawic ochronnych! - W kierunku wyjmowania brzeszczotu nie mogą znajdować się żadne osoby, zwierzęta ani delikatne powierzchnie.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

■ Zwolnić blokadę uchwytu narzędzia, wykonując obrót w kierunku przeciwnym do ruchu wskazówek zegara, i przytrzymać ją (1.). Używany brzeszczot zostanie wypchnięty siłą sprężyny (2.).

WSKAZÓWKA!

Jeśli używany brzeszczot nie zostanie wypchnięty, wyciągnąć brzeszczot do przodu z uchwytu narzędzia.

Montaż nowego brzeszczotu

Dobrać brzeszczot odpowiednio do obrabianego materiału. Odpowiednie brzeszczoty można znaleźć w katalogach producenta.

OSTROŻNIE!

Niebezpieczeństwo obrażeń ciała przez zęby brzeszczotu. Używać rękawic ochronnych! Uchwyt narzędzia nie może być zabrudzony opiłkami. Zabrudzenia usunąć sprężonym powietrzem lub szczotką.  ■ Otworzyć uchwyt narzędzia wykonując obrót przeciwnie do ruchu wskazówek zegara (1.), uchwyt narzędzia zablokuje się w położeniu końcowym. ■ Włożyć brzeszczot w uchwyt narzędzia i wsunąć do oporu (2.). ■ Zwolnić blokadę uchwytu narzędzia, blokada zostanie zamknięta siłą sprężyny. ■ Skontrolować prawidłowość zamocowania poprzez wielokrotne pociągnięcie brzeszczotu.

WSKAZÓWKA!

Jeśli blokada uchwytu narzędzia nie zamyka się prawidłowo, zamknąć blokadę uchwytu narzędzia wykonując obrót w kierunku zgodnym z ruchem wskazówek zegara.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regulacja liczby skoków


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a handle (no text or symbols present)

■ W celu nastawienia liczby skoków należy przekręcić kółko nastawcze na żądaną wartość. Odpowiednia liczba skoków zależna jest od rodzaju materiału przeznaczonego do obróbki i można ją wyznaczyć poprzez przeprowadzenie cięć próbnych. Do cięcia drewna należy wybrać generalnie wysoką liczbę skoków. Do cięcia metalu i tworzywa sztucznego konieczna jest niższa liczba skoków.

Nastawianie rodzaju skoku

Można wybrać jeden z dwóch rodzajów skoków: skok prosty i skok wahadłowy.

Illustration of a fuel injector with a magnified inset showing the lever mechanism (no text or symbols present)

Skok prosty Piła wykonuje tylko ruchy poziome. Nadaje się przede wszystkim do cięcia metalu. Jeżeli przy cięciu drewna konieczny jest bardzo czysty wynik cięcia, wtedy należy zastosować także skok prosty.

Skok wahadła 180° obrót

Piła wykonuje ruchy poziome i pionowe (ruchy wahadłowe). Ten rodzaj skoków nadaje się przede wszystkim do szybkiego cięcia drewna. Wielkość skoku regulowana bezstopniowo (stopień 1-3)

Stopień Wysokość skoku
1	1
2	2
3	3

Zmiana położenia stopki


OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego. Stopka podczas piłowania powinna zawsze przylegać do materiału dla uniknięcia nadmiernych wibracji. Zmiana położenia stopki piły pozwala przykładowo ograniczyć głębokość cięcia brzeszczotu piły.  ■ Nacisnąć blokadę stopki (1.). ■ Ustawić stopkę piły na wymaganą głębokość (2.). ■ Puścić blokadę stopkin.

Włączanie/wyłączanie elektronarzędzia

Przełącznik elektronarzędzia umożliwia powolne zwiększanie prędkości skokowej aż do wartości maksymalnej. ■ Nacisnąć i przytrzymać przełącznik. Elektronarzędzie uruchamia się.  Przy włączonym elektronarzędziu dioda LED oświetla obszar roboczy. Wyłączanie urządzenia: ■ Zwolnić przełącznik.

Wskazówki dotyczące pracy urządzenia


OSTRZEŻENIE!

Elektronarzędzie należy zawsze trzymać w obu dłoniach!

Illustration of a hand using a lathe tool to cut a block, no text or symbols present

■ Przecinany przedmiot należy w miarę możliwości zacisnąć w imadle. ■ Piła jest wyposażona w stopkę. Jej zadaniem jest zmniejszenie drgań. Dzięki temu uzyskuje się prostopadłe cięcie. ■ Po wyłączeniu urządzenia brzeszczot porusza się jeszcze krótki czas. ■ Brzeszczotu nigdy nie należy dotykać bezpośrednio po Użyciu, gdyż może być bardzo gorący.

Piłowanie metalu

Podczas piłowania metalu należy stosować środek do smarowania wzdłuż linii cięcia. Zapobiegnie to nadmiernemu nagrzewaniu się materiału.

Piłowanie drewna

Przystawić piłę prostopadle do przecinanego przedmiotu. Prowadzić piłę z równomiernym naciskiem przez drewno, dociskając stopkę do przecinanego przedmiotu.

Piłowanie bezpośrednio na ścianie

Ze względu na elastyczność brzeszczotów bimetalicznych istnieje możliwość przycinania rur równo ze ścianą. W tym celu należy użyć dostatecznie długiego brzeszczotu, dłuższego niż średnica rury. Przyłożyć brzeszczot równo do ściany tak, by miejsce zgięcia leżało poza piłowanym przedmiotem.

Ciecie posuwem wglębnym

Pila nadaje się do wycinania zagłębień w drewnie i plastiku. Podczas wycinania zagłębień należy używać jedynie krótkich brzeszczotów (<150 mm)! Piłę należy przyłożyć do przecinanego przedmiotu dolną krawędzią stopki tak, by brzeszczot nie dotykał obrabianego przedmiotu.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Włączyć piłę. ■ Mocno przycisnąć stopkę do przedmiotu i przechylić piłę do przodu. Powoli zanurzać brzeszczot w przedmiocie. Gdy stopka będzie cała przylegać do przedmiotu, kontynuować piłowanie wzdłuż żądanej linii cięcia.

i WSKAZÓWKA

Nie należy wycinać zagłębień w metalu.

Wskazówki dodatkowe

– Stosowanie „ostrych“ narzędzi zwiększa wydajność i przedłuża żywotność elektronarzędzia. – Wyczyścić urządzenie elektryczne po pracy i przechowywać w walizce transportowej w suchym miejscu.

Przegląd, konserwacja i pielęgnacja

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.

Czyszczenie

OSTRZEŻENIE!

W skrajnych przypadkach przy obróbce metali może osadzać się wewnątrz obudowy pył metaliczny zdolny do przewodzenia prądu elektrycznego. Elektronarzędzie i szczelinę wentylacyjną należy regularnie czyścić. Częstość czyszczenia zależna jest od rodzaju obrabianego materiału i długości czasu obrabiania. ■ Wnętrze obudowy i silnik należy regularnie przedmuchować suchym, sprężonym powietrzem.

Przekładnia

WSKAZÓWKA!

Śrub znajdujących się na głowie przekładni urządzenia nie wolno odkręcać w okresie gwarancji. W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Naprawy

Naprawy urządzenia należy zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

WSKAZÓWKA!

Do wymiany zastosować tylko oryginalne części zamienne producenta urządzenia. Zastosowanie części zamiennych obcego pochodzenia powoduje wygaśnięcie zobowiązania gwarancyjnego producenta. Inne części wyposażenia, a szczególnie narzędzia, podane są w katalogu producenta. Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Wskazówki dotyczące utylizacji

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.  Tylko dla krajów UE. Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci! Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego, istnieje obowiązek zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.  Odzyskiwanie surowców zamiast utylizacji odpadów. Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaienia gatunkowo czystego recyclingu.

WSKAZÓWKA!

Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu!

CE-zgodność

Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale "Dane techniczne" jest zgodny z następującymi normami lub dokumentami normatywnymi: EN 62841 zgodnie z postanowieniami dyrektyw 2014/30/UE, 2006/42/WE, 2011/65/UE. Odpowiedzialny za dokumentację techniczną: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania. Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.

Tartalom

Használt szimbólumok 120 Szimbólumok a készüléken ..... 120 Müszaki adatok 120 Áttekintés 121 Az Ön biztonsága érdekében ..... 122 Zaj és vibráció 123 Használati útmutató ..... 124 Karbantartás és ápolás ..... 126 Ártalmatlanítási tudnivalók ..... 127 C€-megfelelőség 127 Felelősség kizárása ..... 127

Használt szimbólumok


FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent. A figyelmeztetés figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet. Az itt leírtak figyelmen kívül hagyása sérüléseket vagy anyagi károkat okozhat.

MEGJEGYZÉS!

A használatra vonatkozó tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

 Üzembe helyezés előtt olvassa el a kezelési útmutatót!  Hordjon védőszemüveget!  Viseljen fülvédőt!  Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 127)! Műszaki adatok

Szablyafürész RS 13-32	RSP 13-32
Hálózati feszültség V 220-240
	Hz 50/60
Teljesítményfelvétel W 1300
Teljesítményleadás W 600
Löketszám üresjáratban	ford./perc	0-3000
Löket mm 32
Max. munkadarab-vastagság– fém– fa	mm mm	20 230
A súlya a „2003/01 EPTA-eljárásnak” megfelelő	kg 4,6
Védelmi osztály		II

Áttekintés

 1 Fürésztámasz 2 Szerszámbefogó 3 Szerszámbefogó reteszelése 4 L E D v i l á A munkaterület megvilágításához. 5 Elülső markolat 6 Ingalöket-kapcsoló (0-3. fokozat) 7 Típustábla \* 8 Be-/kikapcsológomb Be- és kikapcsoláshoz, valamint a maximális löketszámig történő felgyorsításhoz. 9 Löketsebesség-előválasztás állítókereke 10 Hátsó markolat 91 4,0í méteres hálózati kábel hálózati csatlakozóval 12 Fürésztámasz reteszelése \* nem látható

Az Ön biztonsága érdekében


FIGYELMEZTETÉS!

Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásánál elkövetett mulasztásoknak áramütés, tűz és/vagy súlyos sérülés lehet a következménye. Minden biztonsági tudnivalót és utasítást őrizzen meg a jövőbeli felhasználás céljából. Az elektromos szerszám használata előtt olvassa el a következőket, és csak azután cselekedjen: – a jelen kezelési útmutatót, - az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” c. részt a mellékelt füzetben (iratszám: 315.915), - a használat helyén érvényes, balesetvédelemre vonatkozó szabályokat és előírásokat. Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. Az elektromos szerszámot csak – rendeltetés szerinti célokra és – kifogástalan állapotban szabad használni. A biztonságot csökkentő zavarokat azonnal el kell hárítani.

Rendeltetésszerű használat

Az szablyafürész rendeltetésszerű használata: – iparszerű felhasználás az iparban és a kézműiparban, – fém, műanyag és fa fűrészelése, – csempe és kerámia fűrészelése, – egyenes és ívelt vágások, – csövek vágása, – arra alkalmas és a gyártó által a jelen készülékhez ajánlott szerszámmal történő használat.

Szablyafürészekkel kapcsolatos biztonsági tudnivalók

A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melynél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti. Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat. A kezét tartsa távol a fűrészelési területtől. Soha ne nyúljon a munkadarab alá. A fűrészlappal történő érintkezés során sérülésveszély áll fenn. Csak bekapcsolva vezesse az elektromos kéziszerszámot a munkadarabon. Ellenkező esetben fennáll a visszaütés veszélye, ha a betétszerszám a munkadarabban elakad. ■ Ügyeljen arra, hogy a fűrésztámasz fűrészeléskor mindig felfeküdjön a munkadarabra. A fűrészlap elakadhat, és a kezelő elveszítheti az ellenőrzést az elektromos kéziszerszám felett. A munkafolyamat befejeztével kapcsolja ki az elektromos kéziszerszámot, és a fűrészlapot csak akkor húzza ki a vágásból, ha mozgása leállt. Így elkerülhető, hogy az elektromos kéziszerszám visszaüt, és biztonságosan letehető. Csak sérülésmentes, kifogástalan állapotú fűrészlapot használjon. Az elhajlott, életlen fűrészlap eltörhet vagy visszaütést okozhat. A fűrészlapot kikapcsolás után ne fékezze le oldalnyomással. A fűrészlap megsérülhet, eltörhet vagy visszaütést okozhat. Az anyagot szilárdan rögzítse. A munkadarabot ne kezével vagy lábával támassza meg. Ne érjen tárgyakhoz vagy a talajhoz a járó fűrésszel. Visszaütés veszélye áll fenn. ■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozót, ha a kábel munka közben megsérül. A sérült kábel megnöveli az áramütés kockázatát. A rejtett vezetékek megkereséséhez használjon megfelelő keresőeszközt, vagy kérjen segítséget az illetékes áramszolgáltatótól. Az elektromos vezetékekkel való érintkezés tüzet és áramütést okozhat. A gázvezeték sérülése robbanást idézhet elő. A vízvezetékbe történő behatolás anyagi károkat vagy elektromos áramütést okozhat. ■ Munkavégzéskor tartsa erősen két kézzel a szerszámot, és biztosan álljon. Az elektromos szerszám két kézzel biztosabban kezelhető. ■ Tartsa tisztán a munkaterületet. Az anyagkeverékek különösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat. Várja meg, hogy az elektromos kéziszerszám teljesen megálljon, mielőtt letenné. A betétszerszám beakadhat, és emiatt elveszítheti az elektromos szerszám feletti ellenőrzést. - Biztosítsa a munkadarabot. A befogószerkezettel rögzített munkadarab biztosabban tartható, mintha a kezével fogná.

Különleges biztonsági tudnivalók

A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie. ■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt). Az elektromos szerszám jelöléséhez csak ragasztható címkéket szabad használni. Ne fúrjon lyukakat az elektromos szerszám házába!

Zaj és vibráció

A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg. A készülék A értékelésű zajszintjének nagysága tipikusan:

		RS13-32	RSP13-32
Hangnyomásszint d	B(A) 89,6 90,5
Hangteljesítményszint	dB(A)	100,6 10	1,5
Bizonytalanság K d	B 3

		RS13-32	RSP13-32
Rezgési összérték:
Forgácslemez fűrészelése, emissziós érték a_h	m/s^2	10 10	,9
Fagerendák fűrészelése, emissziós érték a_h	m/s^2	12,3 1	0,4
Bizonytalanság K m ^2		1,5

FIGYELEM!

A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.

i MEGJEGYZÉS!

A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható az elektromos szerszámok egymással való összehasonlításához. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő betétszerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék kikapcsol, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Tegyen kiegészítő biztonsági óvintézkedéseket a kezelő védelmében, pl.: az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, hallásvédő felszerelés viselése, munkafolyamatok megszervezése.

VIGYÁZAT!

85 dB(A) hangnyomás fölött hallásvédöt kell hordani.

Használati útmutató

Üzembe helyezés előtt

Az elektromos kéziszerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és a szállítási sérüléseket.

A fürészlapok behelyezése/cseréje

FIGYELMEZTETÉS!

Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.

Használt fűrészlap kidobása

VIGYÁZAT!

- A használt betétszerszámok felforrósodhatnak. Viseljen védőkesztyűt! - A kidobási irányban ne legyenek személyek, állatok, illetve érzékeny felületek.

Illustration of a saw cutting tool with two labeled steps (1 and 2), showing mechanical components and motion arrows (no text or symbols beyond labels)

A szerszámbefogó reteszelését az óramutató irányával ellentétes irányba való elforgatással oldja ki és rögzítse (1.). A használt fűrészlap a rugóerő által dobódik ki (2.).

i MEGJEGYZÉS!

Ha nem dobódik ki a használt fűrészlap, akkor a fűrészlapot előrefelé húzza ki a szerszámbefogóból.

Új fűrészlap behelyezése

Válasszon a megmunkálandó anyaghoz megfelelő fűrészlapot. A használható fűrészlapokról a gyártó katalógusaiban tájékozódhat.

VIGYÁZAT!

Sérülésveszély a vágófogak által. Viseljen védőkesztyűt! A szerszámbefogóban ne legyen fűrészpor. A szennyeződéseket sűrített levegővel vagy kefével távolítsa el.  Nyissa ki a szerszámbefogót az óramutató járásával ellentétes irányba való forgatással (1.), a szerszámbefogó a végállásban bereteszel. ■ Helyezze be a fűrészlapot a szerszámbefogóba, és tolja be ütközésig (2.). Oldja ki a szerszámbefogó reteszelését, a reteszelés záródik a rugóerő által. ■ Ellenőrizze a teljes rögzítést a fűrészlap többszöri meghúzásával.

i MEGJEGYZÉS!

Ha a szerszámbefogó reteszelése nem zár rendesen, azt az óramutató járásával megegyező irányba való elforgatással zárja.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

A löketszám szabályozása


Close-up of a car's side profile showing the number 5 and directional arrows, alongside a close-up of its body part (no text or symbols)

A löketszám beállításához állítsa az állítókere-ket a kívánt értékre. A megfelelő löketszám a feldolgozandó anyagtól függ és próbavágásokkal meghatározható. Általánosságban véve fa vágásához magas löketszámot kell választani. Fém és műanyag vágásához alacsonyabb löketszám szüksége.

A löketfajta beállítása

Két löketfajta választható: Egyenes löket és ingalöket.

Egyenes löket ◀θ. fokozat

A fűrész csak vízszintes mozgásokat végez. Főként fém vágásához megfelelő. Amennyiben fa fűrészelésekor nagyon jó vágáskép szükséges, akkor szintén az egyenes löketet kell használni.

Ingalöket 180°-os elfordítás

A fűrész vízszintes és függőleges mozgásokat (ingamozgásokat) végez. Ez a löketfajta főként fa gyors vágására alkalmas. Löketnagyság fokozat nélküli beállítása (1-3. fokozat)

Fokozat Lökethossz
1	1
2	2
3	3

A fűrésztámasz állítása


FIGYELMEZTETÉS!

Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót. A fürésztámasznak a fürészelés során mindig az anyagra fel kell feküdnie, hogy a túlzott rezgések elkerülhetők legyenek. A fürésztámasz állításával például korlátozható a fürészlap vágásmélysége is.  ■ Nyomja meg a fürésztámasz reteszelőgombját (1.). - Állítsa be a szükséges mélységre a fűrésztámaszt (2.). ■ Engedje el a fürésztámasz reteszelőgombját.

Az elektromos kéziszerszám be-/kikapcsolása

Az elektromos szerszám kapcsolója lehetővé teszi a löketszám lassú növelését a maximális értékig. ■ Nyomja le a kapcsolót, és tartsa nyomva. Az elektromos szerszám bekapcsol.  Ha az elektromos kéziszerszám be van kapcsolva, a munkaterületet a LED megvilágítja. A gép kikapcsolása: ■ Engedje el a kapcsolót.

A munkavégzésre vonatkozó megjegyzések


FIGYELMEZTETÉS!

Az elektromos szerszámot mindig két kézzel kell fogni!

Illustration of a hand using a puller to work on a block (no text or symbols visible)

■ Az elvágandó munkadarabot lehetőség szerint satuba kell fogni. A fűrész fűrésztámasszal rendelkezik. Ez segít a rezgések csökkentésében. Ezenkívül lehetővé teszi a derékszögű vágást. A készülék kikapcsolása után rövid ideig még mozog a fűrészlap. A fűrészlapot közvetlenül a használat után ne érintse meg, mert nagyon forró lehet.

Fém fűrészelése

Fém fűrészelése esetén a vágási vonal mentén használjon kenőanyagot. Ezzel megelőzhető az anyag túlságos felmelegedése.

Fa fűrészelése

A fűrészt derékszögben helyezze a munkadarabra. A fűrészt egyenletes nyomással vezesse végig a fán, közben a fűrésztámaszt a munkadarabnak nyomva.

Fürészelés közvetlenül a falon

A bimetál fűrészlap rugalmasságának köszönhetően a csöveket a fallal síkban le lehet vágni. Ehhez használjon elegendő hosszúságú fűrészlapot, amely túlnyúlik a cső keresztmetszetén. A fűrészlapot a fallal síkban úgy helyezze el, hogy annak elhajlási pontja a fűrészelendő munkadarabon kívül essen.

Merülővágások

A fűrész merülővágásra is alkalmas fában és műanyagban. Merülővágások végrehajtásához csak rövid (<150 mm) fűrészlapot használjon! A fürészt a munkadarabon a fürésztámasz alsó élével úgy helyezze el, hogy a fürészlap ne érjen a munkadarabhoz.

Illustration of a hand using a leverdriver to cut a saw blade on a base, with motion arrows indicating the process (no text or symbols present)

■ Kapcsolja be a fűrészt. A fűrésztámaszt nyomja erősen a munkadarabra, és döntse előre a készüléket. Lassan merítse a fűrészlapot a munkadarabba. ■ Ha a fűrésztámasz teljesen felfekszik a munkadarabon, akkor fűrészeljen tovább a kívánt vágási vonal mentén.

i MEGJEGYZÉS

Fémben ne végezzen merülővágást.

Egyéb útmutatások

– Az „éles” betétszerszámok alkalmazása növeli a munkateljesítményt és az elektromos kéziszerszám élettartamát. – Az elektromos szerszámot a munka után meg kell tisztítani, és száraz helyen kell tárolni.

Karbantartás és ápolás

FIGYELMEZTETÉS!

Az elektromos szerszámon történő összes munkavégzés előtt húzza ki a hálózati csatlakozót.

Tisztítás

FIGYELMEZTETÉS!

Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Az elektromos szerszámot és a szellőzőnyílásait rendszeresen tisztítsa meg. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ. A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni.

Hajtómű

i MEGJEGYZÉS!

A hajtóműfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.

Javítások

Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.

Pótalkatrészek és tartozékok

i MEGJEGYZÉS!

Cseréhez csak a gyártó eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei. További tartozékokat, föként betétszerszámokat, a gyártó cég katalógusaiban talál. Robbantott ábrák és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

Az elhasználódott készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.  Csak az EU tagországai számára. Sohase dobja az elektromos szerszámokat a háztartási hulladékba! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv, illetve annak a nemzeti jogba történő átültetése szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.  Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett. A készülék, a tartozékok és a csomagolás környezetvédelmi szempontból megfelelő újrafelhasználásáról gondoskodni kell. A szelektív újrahasznosításhoz a műanyag alkatrészeket jelöléssel látták el.

i MEGJEGYZÉS!

Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!

CE-megfelelőség

Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok“ alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak: EN 62841, a 2014/30/EU, a 2006/42/EK és a 2011/65/EU irányelvek rendelkezései szerint. A műszaki dokumentációkért felelős: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) 2018.11.08 Klaus Peter Weinper Head of Quality Department (QD) FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Felelősség kizárása

A gyártó cég és képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott. A gyártó cég és képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.

Obsah

Použité symboly 128 Symboly na nářadí ..... 128 Technické údaje 128 Přehled 129 Pro vaši bezpečnost 130 Hlučnost a vibrace 131 Návod k použití ..... 132 Údržba a ošetřování ..... 134 Pokyny pro likvidaci ..... 135 C ∈ shoda 135 Vyloučení odpovědnosti ..... 135

Použité symboly


VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje tipy pro použití a důležité informace.

Symboly na nářadí

 Před uvedením do provozu si přečtěte návod k obsluze!  Noste ochranné brýle!  Noste chrániče sluchu!  Pokyn pro likvidaci starého nářadí (viz stránku 135! Technické údaje

Šavlová pila RS 13-32	RSP 13-32
Sít'ové napětí V 220-240
	Hz 50/60
Příkon W 1300
Výkon W 600
Počet zdvihů při volnoběhu	min^-1	0-3000
Zdvih mm 32
Max. tloušt'ka materiálu – kov– dřevo	mmmm	20230
Hmotnost podle standardu „EPTA-procedure 01/2003“	kg 4,6
Třída ochrany		II

Přehled

 1 O p ě r k a 2 Uchycení nástroje 3 Zajištění uchycení nástroje 4 LED světlo Pro osvětlení pracovního prostoru 5 Přední rukojet' 6 Spínač kyvadlový zdvih (stupeň 0–3) 7 Typový štítek\* 8 Vypínač K zapnutí a vypnutí a dále rozběhnutí na maximální počet zdvihů. 9 Regulační kolečko pro předvolbu rychlosti zdvihu 10 Zadní rukojet' 11 Sít'ový kabel 4,0 m se síťovou zástrčkou 12 Zajištění opěrky \* není viditelný

Pro vaši bezpečnost


VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte. Před použitím elektrického nářadí si přečtěte: - tento návod k obsluze, - „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (č. publikace: 315.915), – pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich. Toto elektrické zařízení je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození zařízení nebo jiných věcných hodnot. Elektrické nářadí používejte pouze - vsouladu surčeným účelem, - v bezvadném bezpečnostnětechnickém stavu. Okamžitě odstraňte poruchy omezující bezpečnost.

Použití v souladu s určeným účelem

Šavlová pila je určená – pro profesionální použití v průmyslu a řemesle, – pro řezání kovu, plastu a dřeva, – pro řezání dlaždic a keramiky, – pro rovné a křivkové řezy, – pro řezání trubek, – k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní upozornění pro šavlové pily

Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem. Nedávejte ruce do oblasti řezání. Nesahejte pod obrobek. Při kontaktu s pilovým listem hrozí nebezpečí poranění. ■ Elektrické nářadí vedte proti obrobku jen zapnuté. Jinak hrozí nebezpečí, že se nástroj zasekne v obrobku. ■ Dbejte na to, aby opěrka při řezání vždy dosedala na obrobek. Pilový list se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím. ■ Po ukončení práce elektrické nářadí vypněte a pilový list vytáhněte z řezu až po úplném zastavení. Tak zabráníte zpětnému rázu a budete moct elektrické nářadí bezpečně odložit. ■ Používejte pouze nepoškozené, bezvadné pilové listy. Deformované nebo neostré pilové listy mohou prasknout nebo způsobit zpětný ráz. Nepřibrzdujte pilový list po vypnutí přitlačením na stranu. Pilový list se může poškodit, prasknout nebo způsobit zpětný ráz. ■ Materiál dobře upněte. Nepodepírejte obrobek rukou nebo nohou. Běžící pilou se nedotýkejte žádných předmětů nebo země. Hrozí nebezpečí zpětného rázu. Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem. ■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo provedte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem. ■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji. Udržujte pracoviště čisté. Nebezpečné jsou zejména materiálové směsi. Prach z lehkých kovů může začít hořet nebo explodovat. ■ Elektrické nářadí odkládejte až po zastavení. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím. ■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.

Speciální bezpečnostní upozornění

■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné. ■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). ■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte do nářadí otvory.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 62841. Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

		RS13-32	RSP13-32
Hladinaakustického tlaku	dB(A)	89,6 90,5
Hladinaakustickéhovýkonu	dB(A)	100,6 10	1,5
Nejistota K dB 3

		RS13-32	RSP13-32
Celková hodnota vibrací:
Emitovaná hodnota a_h přiřezání dřevotřískové desky	m/s^2	10 10,9
Emitovaná hodnota a_h přiřezání dřevěných trámů	m/s^2	12,3 10,4
Nejistota K m/s	^2	1,5


POZOR!

Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.

UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit. Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

Nasazení/výměna pilových listů


VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.

Vyskočení pilového listu


POZOR!

- Použité nástroje mohou být horké. Noste ochranné rukavice! - Ve směru vyskočení se nesmí nacházet osoby, zvířata nebo choulostivé povrchy.

Illustration of a mechanical tool with two labeled parts (1 and 2), showing a saw cutting process from a handle to a gear assembly (no text or symbols present)

Povolte zajištění uchycení nástroje otáčením proti směru hodinových ručiček a podržte ho (1.). Pilový list vyskočí silou pružiny (2.).

UPOZORNĚNÍ!

Pokud použitý pilový list nevyskočí, vytáhněte ho dopředu z uchycení nástroje.

Nasazení nového pilového listu

Zvolte pilový list vhodný pro příslušný řezaný materiál. Použitelné pilové listy najdete v katalozích výrobce.

POZOR!

Nebezpečí poranění o zuby pilového listu. Noste ochranné rukavice! Uchycení nástroje musí být zbavené zbytků po řezání. Odstraňte nečistoty stlačeným vzduchem nebo kartáčem.  ■ Upínání nástrojů otevřete otočením proti směru hodinových ručiček (1.), upínání nástrojů zapadne v koncové poloze. ■ Nasad'te pilový list do uchycení nástroje a zasuňte ho až nadoraz (2.). ■ Uvolněte zajištění uchycení nástroje, zajištění se silou pružiny zavře. ■ Zkontrolujte dokonalé upevnění opakovaným zatáhnutím za pilový list.

UPOZORNĚNÍ!

Pokud není zajištění uchycení nástroje správně zavřené, zavřete ho otáčením po směru hodinových ručiček.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regulace počtu zdvihů


Illustration of a car interior with a numbered component and directional arrows indicating motion (no text or symbols)

■ K nastavení počtu zdvihů nastavte stavěcí kolečko na požadovanou hodnotu. Vhodný počet zdvihů závisí na opracovávaném materiálu a lze jej zjistit zkušebními řezy. K řezání dřeva všeobecně zvolte vyšší počet zdvihů. K řezání kovů a umělých hmot je nutný nižší počet zdvihů.

Nastavení druhu zdvihu

K volbě jsou dva druhy zdvihu: přímý zdvih a kyvný zdvih.

Přímý zdvih Pila provádí pouze horizontální pohyby. Je zejména vhodný k řezání kovů. Bude-li při řezání dřeva potřebný velmi dobrý řez, použijte rovněž přímý zdvih.

Otočit kyvadlový zdvih o 180°

Pila provádí horizontální a vertikální pohyby (kyvadlové pohyby). Tento druh zdvihu je vhodný zejména k rychlému řezání dřeva. Plynule nastavitelná velikost zdvihu (stupeň 1-3)

Stupeň Výška zdvihu
1	1
2	2
3	3

Nastavení opěrky

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku. Opěrka by měla při řezání vždy dosedat na materiál, aby se zabránilo nadměrným vibracím. Nastavením opěrky lze například omezit hloubku řezu pilového listu.  ■ Stiskněte zajištění opěrky (1.). ■ Nastavte opěrku na potřebnou hloubku (2.). ■ Uvolněte zajištění opěrky.

Zapnutí/vypnutí elektrického nářadí Vypínač elektrického nářadí umožňuje pomalé zvyšování počtu zdvihů až na maximální hodnotu.

■ Stiskněte vypínač a držte ho stisknutý. Elektrické nářadí se spustí.

Close-up of a handheld device with a stylized arrow pointing to a button (no text or symbols visible)

Při zapnutém elektrickém nářadí osvětluje pracovní prostor LED. Vypnutí nářadí: ■ Uvolněte vypínač. m m

Pracovní pokyny

VAROVÁNÍ!

Elektrické nářadí vždy pevně držte oběma rukama!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

- Řezaný obrobek pokud možno upněte do svěráku. ■ Pila je vybavená opěrkou. Ta slouží ke snížení vibrací. Kromě toho s ní dosáhnete pravoúhlých řezů. ■ Po vypnutí pilový list ještě krátkou dobu dobíhá. Pilového listu se nikdy nedotýkejte bezprostředně po použití, protože může být velmi horký.

Řezání kovu

Při řezání kovu použijte podél linie řezu mazivo. Zabrání se tak příliš silnému zahřívání materiálu.

Řezání dřeva

Pilu nasad'te na obrobek v pravém úhlu. Ved'te pilu s rovnoměrným přítlakem dřevem, opěrku přitom tlačte proti obrobku.

Řezání přímo u zdi

Díky pružnosti bimetalových pilových listů je možné odřezávat trubky zarovnaně se zdí. Použijte k tomu dostatečně dlouhý pilový list, přesahující průměr trubky. Přiložte pilový list až ke zdi, aby místo ohybu bylo mimo řezaný předmět.

Ponorné řezy

Pila je vhodná pro ponorné řezy do dřeva a plastu. Při provádění ponorných řezů používejte pouze krátké pilové listy (< 150 mm)! Pilu nasad'te na obrobek spodní stranou opěrky tak, aby se pilový list nedotýkal obrobku.

Illustration of a hand using a leverdriver to cut a saw on a workbench (no text or symbols visible)

■ Zapněte pilu. ■ Opěrku pevně přitlačte k obrobku a pilu nakloňte dopředu. Pomalu zanořujte pilu do obrobku. Když opěrka zcela přiléhá k obrobku, řežte podél požadované linie řezu dál.

i UPOZORNĚNÍ

Neprovádějte ponorné řezy do kovu.

Ostatní pokyny

– Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí. – Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

Údržba a ošetřování

VAROVÁNÍ!

Před veškerými pracemi na elektrickém nářadí vytáhněte sít'ovou zástrčku.

Čistění

VAROVÁNÍ!

Při práci s kovem se může při extrémním používání uvnitř nářadí usazovat vodivý prach. Elektrické nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání. ■ Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

Převodovka

i UPOZORNĚNÍ!

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechávejte provádět výhradně v servisu autorizovaném výrobcem.

Náhradní díly a příslušenství

i UPOZORNĚNÍ!

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce. Další příslušenství, zejména nástroje, najdete v katalozích výrobce. Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com.

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu zajistěte, že bude vysloužilé nářadí nepoužitelné.  Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.  Recyklace místo smíšeného odpadu. Nářadí, příslušenství a obal je třeba zdat k ekologické recyklaci. Plastové sou označené, aby byla možná klace podle druhu materiálu.

i UPOZORNĚNÍ!

O možnostech likvidace se informujte u specializovaného prodejce!

CE shoda

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty: EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Za technické podklady zodpovídá: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vyloučení odpovědnosti

Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.

Obsah

Použité symboly 136 Symboly na náradí ..... 136 Technické údaje 136 Prehlad 137 Pre vašu bezpečnost' 138 Hlučnost' a vibrácie ..... 139 Návod na obsluhu 140 Údržba a ošetrovanie 142 Pokyny na likvidáciu 143 CE Vyhlásenie o zhode ..... 143 Vylúčenie zodpovednosti ..... 143

Použité symboly


VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

 Pred uvedením do prevádzky si prečítajte návod na obsluhu!  Používajte ochranu očí!  Používajte ochranu sluchu!  Pokyn na likvidáciu použitého spotrebiča (pozri strana 143)! Technické údaje

Chvostová píla RS 13-32	RSP 13-32
Siet'ové napätie V 220-24	40
	Hz 50/60
Príkon W 1300
Výkon W 600
Počet zdvihov naprázdno	min^-1	0-3000
Zdvih mm 32
Max. hrúbka materiálu – kov– drevo	mm mm	20 230
Hmotnost' podľa „EPTA-procedure 01/2003“	kg 4,6
Trieda ochrany		II

Prehlad

 1 Dosadacia podpera píly 2 Uchytenie nástroja 3 Zaistenie upínania nástroja 4 LED osvetlenie Na osvetlenie pracovnej oblasti. 5 Predná rukovät' 6 Spínač kyvadlový zdvih (stupeň 0-3) 7 Výrobný štítok \* 8 Vypínač Na zapnutie a vypnutie a na nabehnutie až na maximálne otáčky. 9 Regulačné koliesko na predvoľbu rýchlosti zdvihu 10 Zadná rukovät' 11 Siet'ový kábel 4,0 m so siet'ovou zástrčkou 12 Zaistenie dosadacej podpery píly \* nie je viditeľný

Pre vašu bezpečnost'


VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie. Pred použitím elektrického náradia si prečítajte: - tento návod na obsluhu, - „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915), - pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podľa nich. Toto elektrické náradie je skonštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravidiel. Pri používaní môže napriek tomu dôjst’ k ohrozeniu zdravia a života používateľa alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len - na určené použitie, - v bezchybnom bezpečnostnotechnickom stave. Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

Chvostová píla je určená – na profesionálne použitie v priemysle a remeselníctve, – na pílenie kovu, plastu a dreva, – na pílenie obkladačiek a keramiky, – na rovné a oblé rezy, – na rezanie rúr, – na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie odporučený.

Bezpečnostné upozornenia pre chvostové píly

Držte náradie len za izolované plochy rukoväti, ak budete vykonávať práce, pri ktorých môže pracovný nástroj zasiahnut’ skryté elektrické vedenia alebo vlastný siet’ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom. ■ Ruky držte v bezpečnej vzdialenosti od oblasti píly. Nesiahajte pod obrobok. Pri kontakte s pílovým listom hrozí nebezpečenstvo poranenia. - Ved'te len zapnuté elektrické náradie proti obrobku. Ináč hrozí nebezpečenstvo spätného rázu, ked' sa vkladací nástroj sprieči v obrobku. Dávajte pozor, aby dosadacia podpera píly pri pílení vždy dosadala na obrobok. Pílový list sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím. ■ Po skončení práce vypnite elektrické náradie a pílový list vytiahnite z rezu až vtedy, keď sa zastaví. Zabránite tak spätnému rázu a elektrické náradie môžete bezpečne odložit'. ■ Používajte len nepoškodené, bezchybné pílové listy. Ohnuté alebo neostré pílové listy sa môžu zlomit' alebo spôsobit' spätný ráz. Pílový list po vypnutí nebrzdite bočným protitlakom. Pílový list sa môže poškodit', zlomit' alebo spôsobit' spätný ráz. ■ Materiál pevne upnite. Obrobok nikdy nepodopierajte rukou alebo nohou. Nedotýkajte sa žiadnych predmetov alebo podlahy s bežiacou pílou. Hrozí nebezpečenstvo spätného rázu. ■ Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení, alebo sa obrát’te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit’ požiar alebo mat’ za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže viest’ k výbuchu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit’ úraz elektrickým prúdom. Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite siet'ovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom. - Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie. Udržiavajte vaše pracovisko čisté. Zvlášť nebezpečné sú materiálové zmesi. Prach lahkých kovov môže horiet' alebo explodovat'. ■ Skôr než elektrické náradie odložíte, počkajte, až sa úplne zastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím. ■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spolahlivejšie ako vašou rukou.

Špeciálne bezpečnostné pokyny

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné. ■ Neobrábajte materiály, z których sa uvoľňujú látky, ktoré ohrozujú zdravie (napr. azbest). ■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte otvory do telesa náradia.

Hlučnost' a vibrácie

Hodnoty hluku a vibrácií boli zistené podľa EN 62841. Hladina hluku náradia vyhodnotená s filtrom A je typicky:

		RS13-32	RSP13-32
Hladinaakustického tlaku	dB(A)	89,6 90,5
Hladinaakustickéhovýkonu	dB(A)	100,6 10	1,5
Neistota K dB 3

		RS13-32	RSP13-32
Celková hodnota vibrácií:
Hodnota emisiíah pri pílenídrevotrieskovejdosky	m/s2	10 10,9
Hodnota emisiíah pri pílenídrevenýchnosníkov	m/s2	12,3 10,4
Neistota K m/s	2	1,5


POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie dynamického namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'. Pre presný odhad dynamického namáhania by sa mali tiež zohladnit' doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny výrazne znížit'. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Návod na obsluhu

Pred uvedením do prevádzky

Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

Vloženie/výmena pílových listov


VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Vyhadzovanie použitého pílové listu


POZOR!

- Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice! - V smere vyhadzovania sa nesmú nachádzat'žiadne osoby, zvieratá alebo chúlostivé povrchy.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

■ Zaistenie upínania nástrojov uvoľnite otáčaním proti chodu hodinových ručičiek a pevne držte (1.). Použitý pílový list sa vyhodí silou pružiny (2.).

UPOZORNENIE!

V prípade, že sa pílový list nevyhodí, vytiahnite ho von z upínania nástrojov.

Vloženie nového pílové listu

Zvolte vhodný pílový list podla opracovávaného materiálu. Pílové listy nájdete v katalógoch výrobcu.

POZOR!

Nebezpečenstvo poranenia zúbkami ostria. Noste ochranné rukavice! ■ Upínanie nástrojov musí byt' zbavené zvyškov z pílenia. Nečistoty odstráňte stlačeným vzduchom alebo kefkou.  ■ Upínanie nástrojov otvorte otočením proti smeru hodinových ručičiek (1.), upínanie nástrojov sa zaistí v koncovej polohe. Pílový list vložte do upínania nástrojov a zasuňte až na doraz (2.). ■ Zaistenie upínania nástrojov uvolnite, zaistenie za zatvorí silou pružiny. ■ Viacnásobným t'ahom skontrolujte, či je pílový list riadne upevnený.

UPOZORNENIE!

Ak sa zaistenie upínania nástrojov nezatvára správne, zatvorte ho otáčaním v smere chodu hodinových ručičiek.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Regulácia počtu zdvihov


Illustration of a car interior with directional arrows and a numbered component (no text or symbols)

■ Na nastavenie počtu zdvihov nastavte nastavovacie koliesko na požadovanú hodnotu. Vhodný počet zdvihov závisí od obrábaného materiálu a je možné ho zistit' skúšobnými rezmi. Na rezanie dreva zásadne zvolte vyšší počet zdvihov. Na rezanie kovov a umelých hmôt je potrebný nižší počet zdvihov.

Nastavenie druhu zdvihu

Je možné volit' medzi dvoma druhmi zdvihu: Priamy zdvih a orbitálny výkyv.

Illustration of a fuel injector with a magnified inset showing the lever mechanism (no text or symbols present)

Priamy zdvih stupeň 0

Píla vykonáva len horizontálne pohyby. Je vhodný predovšetkým na rezanie kovov. Ak bude pri rezaní dreva potrebný velmi dobrý rez, použite taktiež priamy zdvih.

Otočit' kyvadlový zdvih o 180°

Píla vykonáva horizontálne a vertikálne pohyby (kyvadlové pohyby). Tento druh zdvihu je vhodný predovšetkým na rýchle rezanie dreva. Plynulo nastavitelná veľkost' zdvihu (stupeň 1-3)

Stupeň Výška zdvihu
1	1
2	2
3	3

Nastavenie dosadacej podpery píly

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku. Dosadacia podpera píly by mala pri pílení vždy dosadat' na materiál, aby sa zabránilo nadmerným vibráciám. Nastavením dosadacej podpery píly sa môže napríklad obmedzit' hlbka rezu pilového listu.  ■ Stlačte zaistenie dosadacej podpery píly (1.). ■ Dosadaciu podperu píly nastavte na potrebnú híbku (2.). ■ Uvołnite zaistenie dosadacej podpery píly.

Zapnutie/vypnutie elektrického náradia

Vypínač elektrického náradia umožňuje pomalé stupňovanie počtu zdvihov až na maximálnu hodnotu. ■ Stlačte vypínač a držte ho stlačený. Elektrické náradie sa rozbehne.

Close-up of a handheld device with a close button and directional arrow (no text or symbols visible)

Pri zapnutom elektrickom náradí osvetluje LED pracovní oblast'. Vypnutie náradia: ■ Uvoľnite vypínac. m Pracovné pokyny m VAROVANIE!m m Elektrické náradie držte vždy pevne obidvoma rukami!

Illustration of a hand using a lathe tool to cut a block (no text or symbols visible)

■ Rezaný obrobok podľa možnosti upnite do zveráka. Píla má dosadaciu podperu. Slúži na redukciu vibrácií. Okrem toho sa ňou docielia pravouhlé rezy. ■ Po vypnutí pílový list ešte krátky čas dobieha. Pílový list nikdy nechytajte priamo po použití, pretože ešte môže byt' horúci.

Pílenie kovu

Pri pílené kovu použitie mazací prostriedok pozdlž línie rezu. Zabráni sa tak silnému ohriatiu materiálu.

Pílenie dreva

Pílu priložte na obrobok v pravom uhle. Pílu ved'te rovnomerným tlakom cez drevo, pričom dosadaciu podperu píly tlačte proti obrobku.

Pílenie priamo pri stene

Vďaka elasticite bimetalového pílového listu je možné zarovnávat’ rúry priamo so stenou. Použite dostatočne dlhý pílový list, ktorý presahuje priemer rúry. Pílový list priložte tesne k stene tak, aby miesto zlomu bolo mimo píleného obrobku.

Ponorné rezy

Píla je vhodná na ponorné rezy do dreva a plastu. Pri ponorných rezoch používajte len krátke pílové listy (< 150 mm)! Pílu priložte na obrobok dolnou hranou dosadacej podpery tak, aby sa pílový list nedotýkal obrobku.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a base, with motion arrows indicating the process (no text or symbols present)

■ Zapnite pílu. ■ Dosadaciu podperu píly tlačte proti obrobku a pílu kývajte dopredu. Pílový list pomaly ponorte do obrobku. Ked' dosadacia podpera pily úplne dosadá na obrobok, pílte d'alej pozdíž línie rezu.

i UPOZORNENIE

Nerobte ponorné rezy do kovu.

Ostatné upozornenia

– Použitie „ostrých“ vkladacích nástrojov zvyšuje pracovný výkon a predlžuje životnosť elektrického náradia. – Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufríku na suchom mieste.

Údržba a ošetrovanie

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach. ■ Elektrické náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia závisí od opracovávaného materiálu a doby používania. ■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Prevodovka

i UPOZORNENIE!

Počas záručnej lehoty neuvoľňujte skrutky na hnacej hlave. Pri nedodržaní uvedeného zaniknú záručné záväzky výrobcu.

Opravy

Opravy zverte výhradne servisnej dielni autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

i UPOZORNENIE!

Pri výmene používajte len originálne súčiastky výrobcu. Pri použití výrobkov iných výrobcov zaniknú záručné záväzky výrobcu. Čalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu. Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Pokyny na likvidáciu


VAROVANIE!

Odstránením siet'ového kábla zabezpečte, aby sa náradie, ktoré už doslúžilo, nedalo používat'.  Len pre krajiny EÚ. Nevyhadzujte elektrické náradie do domového odpadu! Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.  Získavanie druhotných surovín namiesto likvidácie odpadu Náradie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plaštové časti sú označené na recykláciu podla druhu.  UPOZORNENIE! O možnostiach likvidácie sa informujte u špecializovaného predajcu!

Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normativnymi dokumentmi: EN 62841 podla ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ. Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk následkom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo nemožnost'ou jeho použitia. Výrobca a jeho zástupca nenesú zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.

Sadržaj

Korišteni simboli 144 Simboli na aparatu 144 Tehnički podaci 144 Na jedan pogled 145 Za vašu sigurnost ..... 146 Sum i vibracija 147 Uputa za uporabu 148 Održavanje i njega 150 Napuci za zbrinjavanje na otpad ..... 151 C€-suglasnost 151 Isključenje iz jamstva ..... 151

Korišteni simboli


POZOR!

Označava izravno prijeteću pogibelj. Kod nepridržavanja naputka prijete smrt ili najteže ozljede.

OPREZ!

Označava moguće opasnu situaciju. Kod nepridržavanja naputka prijete ozljede ili materijalna šteta.

NAPUTAK!

Označava savjete za primjenu te važne obavijesti.

Simboli na aparatu

 Prije stavljanja u rad pročitati uputu za opsluživanje!  Nositi zaštitu za oči!  Nosite štitnike za sluh!  Naputak o zbrinjavanju na otpad staroga aparata (vidjeti stranicu 151)! Tehnički podaci

Sabljasta pila RS 13-32	RSP 13-32
Mrežni napon V 220-240
	Hz 50/60
Primljena snaga W 1300
Predana snaga W 600
Broj hodova u praznom hodu	min^-1	0-3000
Hod mm 32
Maks. debljina materijala – metal– drvo	mmmm	20230
Težina odgovara „EPTA-postupku 01/2003“	kg	4,6
Klasa zaštite		II

Na jedan pogled

 1 Ploča podnožja 2 Prihvat alata 3 Blokada prihvata alata 4 LED svjetiljka Za osvjetljenje područja rada. 5 Prednja ručka 6 Prekidač za orbitalni hod (stupanj 0-3) 7 Označna pločica \* 8 Prekidač za uključivanje/isključivanje Za uključivanje i isključivanje te za povećavanje do maksimalnog broja hodova. 9 Kotačić za predodabir brzine hoda 10 Stražnja ručka 11 Mrežni kabel 4,0 m s mrežnim utikačem 12 Blokada ploče podnožja \* nije vidljiva

Za vašu sigurnost

POZOR!

Pročitajte sve sigurnosne upute i naloge. Propusti u pridržavanju sigurnosnih uputa mogu biti uzročnikom električnog udara, opeklina i/ili teških ozljeda. Sačuvajte sve sigurnosne napomene i upute za ubuduće. Prije korištenja mješalice, prvo pročitajte upute a onda započnite s upotrebom uredjaja: - ovu uputu za opsluživanje, - "Opće sigurnosne naputke" za postupanje s električnim alatima u priloženom svesku (Br. dokumenta: 315.915), – pravila te propise o zaštiti od nezgoda koji vrijede za mjesto uporabe. Ova mješalica je izgradjena prema najsuvremenijim tehničkim standardima i prema svim priznatim pravilima sigurnosti. Unatoč tome pri njezinoj uporabi mogu nastati pogibelji po tijelo i život korisnika ili trećih osoba odn. štete na stroju ili drugim materijalnim vrijednostima. Mješalica je samo za korištenje - za uporabu sukladno odredbama, - u sigurnosno-tehnički besprijekornome stanju. Smetnje koje ugrožavaju sigurnost hitno odstraniti.

Uporaba sukladno odredbama

Sabljasta pila je namijenjena - za profesionalnu uporabu u industriji i obrtu, - za rezanje metala, plastike i drva, - za rezanje pločica i keramike, - za ravne i zakrivljene rezove, - za rezanje cijevi, – za upotrebu s alatom koji je zato prikladan i koji preporuča proizvođač ovog alata.

Sigurnosne napomene za sabljaste pile

■ Uređaj držite na izoliranim površinama zahvata, ako izvodite radove kod kojih bi radni alat ili vijak mogli zahvatiti skrivene električne vodove. Kontakt sa vodom pod naponom može i metalne dijelove uređaja staviti pod napon i dovesti do strujnog udara. ■ Ruke držite dalje od područja pile. Ne sežite pod predmet obrade. U slučaju dodira s listom pile postoji opasnost od ozljede. ■ Električni alat vodite prema predmetu obrade samo kada je uključen. U suprotnom postoji opasnost od povratnog udarca ako se nastavak zaglavi u predmetu obrade. Pazite da ploča podnožja pri rezanju uvijek naliježe na predmet obrade. List pile može se zaglaviti što može dovesti do gubitka kontrole nad električnim alatom. ■ Po završetku radnog postupka isključite električni alat i list pile izvucite iz reza tek kada se u potpunosti zaustavi. Na tajćete način spriječiti povratni udarac i možete sigurno odložiti električni alat. ■ Upotrebljavajte samo neoštećene, besprijekorne listove pile. Savijeni ili tupi listovi pile mogu puknuti i uzrokovati povratni udarac. Nakon isključivanja list pile ne kočite bočnim pritiskanjem. List pile može se oštetiti, puknuti ili uzrokovati povratni udarac. ■ Dobro stegnite materijal. Predmet obrade nemojte poduprijeti rukom ili nogom. Nemojte dodirivati predmete ili tlo pilom koja radi. Postoji opasnost od povratnog udarca. Električni alat ne koristite s oštećenim kabelom. Ne dodirujte oštećeni kabel i izvucite mrežni utikač ako se kabel ošteti za vrijeme rada. Oštećen kabel povećava opasnost od električnog udara. ■ Primijenite prikladan uređaj za traženje kako bi se pronašli skriveni opskrbni vodovi ili zatražite pomoć lokalnog distributera. Kontakt s električnim vodovima može dovesti do požara i električnog udara. Oštećenje plinske cijevi može dovesti do eksplozije. Probijanje vodovodne cijevi uzrokuje materijalne štete. ■ Električni alat čvrsto držite s obje ruke za vrijeme rada i zauzmite siguran i stabilan položaj tijela. Električni alat sigurno vodite s obje ruke. ■ Svoje radno mjesto održavajte čistim. Posebno su opasne mješavine materijala. Prašina od lakog metala može se zapaliti ili eksplodirati. - Prije njegovog odlaganja pričekajte da se električni alat zaustavi do stanja mirovanja. Električni alat se može zaglaviti, što može dovesti gubitka kontrole nad električnim alatom. ■ Osigurajte izradak. Izradak stegnut pomoću stezne naprave ili škripca sigurnije će se držati nego s vašom rukom.

Ostali sigurnosni napuci

■ Mrežni napon i napon naveden na označnoj pločici moraju se podudarati. ■ Ne obrađujte materijale koji oslobađaju tvari štetne za zdravlje (npr. azbest). ■ Za oznaku električnog alata koriste se isključivo naljepnice. U kućište se ne buše rupe.

Šum i vibracija

Vrijednosti šuma i titranja su ustanovljeni sukladno EN 62841. Razina buke alata ocijenjena s A iznosi tipično:

		RS13-32	RSP13-32
Razina zvučnog tlaka	dB(A)	89,6 90,5
Razina zvučne snage	dB(A)	100,6 10	1,5
Nesigurnost K dB	3
Ukupna vrijednost titranja:
Vrijednost emisije ah pri rezanju iverice	m/s ^2	10 10	,9

		RS13-32	RSP13-32
Vrijednost emisije ah pri rezanju drvenih greda	m/s ^2	12,3 10,4
Nesigurnost K m/s ^2		1,5

POZOR!

Navedene mjerne vrijednosti vrijede za nove aparate. U svakodnevnoj uporabi se vrijednosti šuma i titranja mijenjaju.

i NAPUTAK!

Razina titranja navedena u ovim uputama je mjerena sukladno mjernome postupku standardiziranom u EN 62841 te se može rabiti za medjusobnu usporedbu električnih alata. Prikladna je takodjer i za privremenu procjenu titrajnog opterećenja. Navedena razina titranja predstavlja glavne primjene električnoga alata. Ali ako se električni alat koristi za druge primjene, s neodgovarajućim ugradnim alatom ili s nedostatnim održavanjem, razina titranja može odstupati. Ovo može značajno povećati titrajno opterećenje tijekom cijeloga radnoga perioda. Za točnu procjenu titrajnoga opterećenja valja uzeti u obzir takodjer i intervale, u kojima je aparat bio isključen ili doduše radi, ali se uistinu ne koristi. Ovo može značajno smanjiti titrajno opterećenje tijekom cijeloga radnoga perioda. Ustanovite dodatne sigurnosne mjere za zaštitu korisnika od djelovanja titranja, kao na primjer: održavanje električnog alata te ugradnih alata, održavanje toplote ruku, oraganizacija radnih procesa.

OPREZ!

Kod zvučnog tlaka preko 85 dB(A) nositi zaštitu za uši.

Uputa za uporabu

Prije stavljanja u rad

Ispakirati kutnu brusilicu te provjeriti cjelovitost dopreme i oštećenja pri prijevozu.

Umetanje/zamjena listova pile


POZOR!

Prije svih radova izvucite mrežni utikač električnog alata.

Izbacivanje korištenog lista pile


OPREZ!

- Nakon korištenja nastavci mogu biti vrući. Nosite zaštitne rukavice! - U smjeru izbacivanja ne smiju se nalaziti osobe, životinje ili osjetljive površine.  ■ Otpustite blokadu prihvata alata okretanjem u smjeru suprotnom od kazaljke na satu i čvrsto držite (1.). Korišteni list pile izbacuje se silom opruge (2.).

NAPUTAK

Ako se korišteni list pile ne izbaci, onda ga izvucite prema naprijed iz prihvata alata.

Umetanje novog lista pile

List pile odaberite prema materijalu koji ćete obrađivati. Upotrebljive listove pile pronaći ćete u katalozima proizvođača.

OPREZ!

Opasnost od ozljede zbog reznih zubaca. Nosite zaštitne rukavice! ■ Na prihvatu alata ne smije biti ostataka rezanja. Prljavštinu uklonite komprimiranim zrakom ili četkicom.  ■ Otvorite prihvat alata okretanjem u smjeru suprotnom od kazaljke na satu (1.), prihvat alata će se uglaviti u krajnji položaj. ■ List pile umetnite u prihvat alata i gurnite do graničnika (2.). ■ Otpustite blokadu prihvata alata, blokada se zatvara silom opruge. ■ Potpuno pričvršćenje provjerite povlačenjem lista pile nekoliko puta.

NAPUTAK

Ako se blokada prihvata alata ispravno ne zatvara, onda blokadu prihvata alata zatvorite okretanjem u smjeru kazaljke na satu.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Reguliranje broja hodova


Illustration of a car interior with directional arrows and a numbered component (no text or symbols)

■ Za namještanje broja hodova kotačić stavite na željenu vrijednost. Odgovarajući broj hodova ovisi o materijalu koji ćete obrađivati i može se odrediti probnim rezovima. Općenito za rezanje drva odaberite veći broj hodova. Za rezanje metala i plastike potreban je manji broj hodova.

Namještanje vrste hoda

Moguće je odabrati dvije vrste hoda: ravni hod i orbitalni hod.

Ravni hod Stupanj 0

Pila izvodi samo vodoravno kretanje. Prije svega je prikladno za rezanje metala. Ako je pri rezanju drva potreban vrlo dobar presjek, također koristite ravni hod.

Orbitalni hod Okretanje za 180°

Pila izvodi vodoravno i okomito kretanje (orbitalno kretanje). Ova je vrsta hoda prije svega prikladna za brzo rezanje drva. Mogućnost bezstupnjevitog namještanja visine hoda (stupanj 1-3)

Stupanj Visina hoda
1	1
2	2
3	3

Pomicanje ploče podnožja

POZOR!

Prije svih radova izvucite mrežni utikač električnog alata. Ploča podnožja treba pri rezanju uvijek nalijegati na materijal kako bi se izbjegle prejake vibracije. Pomicanjem ploče podnožja može se primjerice ograničiti dubina rezanja lista pile.  ■ Pritisnite blokadu ploče podnožja (1.). ■ Ploču podnožja namjestite na potrebnu dubinu (2.). ■ Otpustite blokadu ploče podnožja.

Uključivanje/isključivanje električnog alata

Prekidač električnog alata omogućuje postupno povećanje broja hodova do maksimalne vrijednosti. ■ Pritisnite prekidač i čvrsto ga držite. Električni alat se pokreće.

Close-up of a handheld device with a stylus and arrow symbol, no readable text or symbols present.

Kada je električni alat uključen, LED svjetiljka osvjetljuje područje rada. lsključivanje uređajen m ■ Otpustite prekidač. m

Upute za rad

POZOR!

Električni alat uvijek čvrsto držite s obje ruke!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Predmet obrade, koji ćete rezati, po mogućnosti pritegnite škripcem. ■ Pila ima ploču podnožja. Ona služi za smanjenje vibracija. Osim toga se time postižu rezovi pod pravim kutom. Nakon isključivanja list pile još kratko vrijeme nastavlja s radom. ■ List pile nikada nemojte primiti rukom odmah nakon uporabe jer može biti jako vruć.

Rezanje metala

Pri rezanju metala upotrebljavajte mazivo duž linije rezanja. Na taj ćete način spriječiti prejako zagrijavanje materijala.

Rezanje drva

Pilu stavite na predmet obrade pod pravim kutom. Pilu vodite kroz drvo ravnomjernim pritiskom i pritom pritisnite ploču podnožja o predmet obrade.

Rezanje izravno na zidu

Zbog elastičnosti bimetalnih listova pile moguće je rezanje cijevi u ravnini sa zidom. U tu svrhu rabite dovoljno dugi list pile koji je veći od promjera cijevi. List pile postavite u ravnini sa zidom tako da je mjesto pregiba izvan predmeta obrade koji ćete rezati.

Rezovi uranjanjem

Pila je prikladna za rezove uranjanjem u drvo i plastiku. Pri izvođenju rezova uranjanjem upotrebljavajte samo kratke listove pile (<150 mm)! Pilu stavite na predmet obrade s donjim rubom ploče podnožja tako da list pile ne dodiruje predmet obrade.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Uključite pilu. ■ Ploču podnožja čvrsto pritisnite o predmet obrade i pilu zakrenite prema naprijed. List pile pustite da polako zareže predmet obrade. Kada ploča podnožja potpuno naliježe na predmet obrade, nastavite rezati duž željene linije rezanja.

i NAPUTAK

Ne izvodite rezove uranjanjem u metal.

Ostale napomene

– Uporaba „oštrih“ nastavaka povećava radnu učinkovitost i životni vijek električnog alata. – Nakon rada očistite električni alat i čuvajte ga u transportnom kovčegu na suhom mjestu.

Održavanje i njega

POZOR!

Prije svih radova izvucite mrežni utikač električnog alata.

Čišćenje

POZOR!

Pri obradi metala se pri ekstremnoj uporabi vodljiva prašina može taložiti u nutarnjem prostoru kućišta. ■ Aparat i proreze za provjetravanje redovito čistiti. Učestalost je ovisna o obradjenom materijalu te o trajanju uporabe. \- Nutarnji prostor kućišta s motorom redovito ispuhivati suhim stlačenim zrakom.

Prijenosnik

i NAPUTAK

Vijke na glavi prijenosnika tijekom jamstvenog vremena ne odvijati. U slučaju nepridržavanja jamstvene obveze proizvodjača se gase

Popravci

Popravke može provoditi isključivo radiona službe održavanja koju je proizvodjač ovlastio.

Pričuvni dijelovi i pribor


NAPUTAK!

Za zamjenu koristiti samo originalne dijelove proizvodjača. Pri korištenju tudjih proizvoda jamstvene obveze proizvodjača se gase. Ostali pribor, osobito brusne alate, vidjeti u katalozima proizvodjača. Crteže i listu rezervnih dijelova možete pronaći na našoj web stranici: www.flex-tools.com

Napuci za zbrinjavanje na otpad


POZOR!

Istrošene alate učinite neupotrebljivima uklanjanjem mrežnog kabela.  Samo za EU-zemlje: Električne alate ne bacajte u kućno smeće! Sukladno europskoj smjernici 2012/19/EU za električne i elektroničke stare aparate te njezinoj primjeni u nacionalnom pravu korištene električne aparate se mora odvojeno sakupljati te privesti ponovnom iskorištenju na način neškodljiv po okoliš.  Recikliranje umjesto zbrinjavanja. Aparat, pribor i pakiranje treba vratiti u pogon za recikliranje. Plastični su dijelovi označeni u svrhu recikliranja prema vrsti.

NAPUTAK!

O mogućnostima zbrinjavanja na otpad obavijestiti se kod stručnoga trgovca!

CE-suglasnost

S punom odgovornošću izjavljujemo, da je proizvod opisan pod „Tehnički podaci” u skladu sa sljedećim sandardima ili ostalim normativnim dokumentima: EN 62841 sukladno odredbama smjernica 2014/30/EU, 2006/42/EG, 2011/65/EU. Odgovorni za tehnièku dokumentaciju: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

lsključenje iz jamstva

Proizvodjač i njegov zastupnik ne jamče za štete te neostvarenu dobit uslijed prekida poslovne djelatnosti, koji je prouzročen proizvodom ili nemogućnošću uporabe proizvoda. Proizvodjač i njegov zastupnik ne jamče za štete, koje su prouzročene nestručnom uporabom ili u vezi s proizvodima drugih proizvodjača.

Vsebina

Simboli, ki se uporabljajo v teh navodilih. 152 Simboli na električnem orodju ..... 152 Tehnične specifikacije 152 Pregled 153 Za vašo varnost ..... 154 Hrup in tresljajin ..... 155 Navodila za uporabo 156 Vzdrževanje in nega 158 Podatki o odlaganju ..... 159 Izjava o skladnosti C€ 159 Izjava o omejitvi odgovornosti ..... 159

Simboli, ki se uporabljajo v teh navodilih


OPOZORILO!

Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

POZOR!

Označuje morebitno nevarno situacijo. Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo.

OPOMBA

Označuje nasvete o uporabi in pomembne informacije.

Simboli na električnem orodju


Three circular icons representing human, safety, and work-related roles (no text or symbols)

Pred vklopom električnega orodja preberite navodila za uporabo! Nosite očala! Nosite zaščito sluha! Informacije o odlaganju stare naprave! (oglejte si stran 159)! Tehnične specifikacije

Sabljasta žaga RS 13-32	RSP 13-32
Napetost omrežja V 220-	240
	Hz 50/60
Vhodna moč W 1300
Izhodna moč W 600
Število gibov v prostem teku	min^-1	0-3000
Gibi mm 32
Maks. debelina obdelovanca– kovina– les	mm mm	20 230
Teža v skladu s postopkom EPTA 01/2003	kg	4,6
Razred zaščite		II

Pregled

 1 Naležna površina 2 Vpenjalo 3 Blokirni gumb za vpenjalo 4 LED-osvetlitev Za osvetlitev delovnega območja. 5 Sprednji ročaj 6 Stikalo za nihajni gib (stopnje 0–3) 7 Tipska ploščica\* 8 Stikalo za vklop in izklop Za vklop/izklop in stopnjevanje hitrosti do največjega števila gibov. 9 Nastavitveno kolesce za predizbiro hitrosti giba 10 Zadnji ročaj 11 Priključni kabel 4,0 m z vtičem 12 Blokirni gumb za naležno površino \* ni vidno

Za vašo varnost

OPOZORILO!

Preberite vsa varnostna navodila in napotke. Pri neupoštevanju varnostnih navodil in napotkov lahko nastanejo takšne posledice, kot so električni udar, požar ali težke telesne poškodbe. Varnostna navodila si spravite za uporabo v prihodnosti. Pred uporabo mešalnika najprej preberite naslednje in šele nato ukrepajte: – pričujoča navodila za uporabo, – «Splošna varnostna navodila» za ravnanje z električnim orodjem v pri-loženem zvezku (št. zvezka: 315.915), - za kraj uporabe veljavna pravila in smernice pri preprečevanju nesreč. Ta mešalnik je narejen z upoštevanjem najnovejšega stanja tehnike in veljavnih varnostnih pravilih. Kljub temu lahko ob njegovi uporabi nastane nevarnost za zdravje in življenje uporabnika in tretjih oseb ali pa za nastanek škode na stroju ali druge gmotne škode. Mešalnik se sme uporabljati samo: - za namensko uporabo, - če je v brezhibnem stanju. Motnje, ki otežujejo varno delovanje stroja, je treba nemudoma odpraviti.

Predvidena uporaba

Sabljasta žaga je namenjena za – profesionalno uporabo v industriji in obrti, – žaganje kovine, plastike in lesa, – žaganje ploščic in keramike, – ravne ali vijugaste reze, - rezanje cevi, – uporabo z ustreznimi in s strani proizvajalca tega orodja priporočenimi nastavki.

Varnostna navodila za sabljaste žage

■ Napravo smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli naprave pod napetostjo in to vodi do električnega udara. ■ Z rokami ne segajte v območje žaganja. Ne segajte v območje pod obdelovancem. V primeru stika z žaginim listom obstaja nevarnost poškodb. ■ Električno orodje vodite proti obdelovancu samo v vključenem stanju. V nasprotnem primeru obstaja nevarnost povratnega udarca, će se nastavek zatakne v obdelovancu. Pazite, da se naležna površina med žaganjem vedno prilega obdelovancu. Žagin list se lahko zatakne, zaradi česar lahko izgubite nadzor nad električnim orodjem. ■ Ko končate z delom, izklopite električno orodje in žagin list izvlecite šele takrat, ko se ustavi. Tako se boste izognili povratnemu udarcu, električno orodje pa boste lahko varno odložili. ■ Uporabljajte le nepoškodovane, brezhibne žagine liste. Upognjeni ali topi žagini listi se lahko zlomijo ali povzročijo povratni udarec. Žaginega lista po izklopu ne zaustavljajte s pritiskanjem nanj od strani. Žagin list se lahko poškoduje, zlomi ali povzroči povratni udarec. Trdno vpnite material. Obdelovanca ne podpirajte z roko ali nogo. Z delujočo žago se ne dotikajte predmetov ali tal. Nevarnost povratnega udarca. Električnega orodja ne uporabljajte, če je kabel poškodovan. Poškodovanega kabla se ne dotikajte in izvlecite vtič, če se kabel med delom poškoduje. Poškodovani kabli povečujejo tveganje električnega udara. ■ Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. ■ Med delom električno orodje trdno držite z obema rokama in poskrbite za stabilen položaj. Uporaba električnega orodja je varnejša, će ga držite z obema rokama. ■ Delovno mesto naj bo vedno čisto. Mešanice materialov so še posebej nevarne. Prah lahkih kovin se lahko vname ali eksplodira. ■ Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjal-nimi pripravami ali s primežem, kot će bi ga držali z roko.

Dodatna varnostna navodila

■ Omrežna napetost mora ustrezati podatkom o dopustni napetosti na tipski ploščici. ■ Ne obdelujte materialov, pri katerih se lahko sproščajo zdravju škodljive snovi (npr. azbest). ■ Za označevanje električnega orodja uporabljajte samo nalepke. V ohišje ne vrtajte lukenj.

Hrup in tresljajin

Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 62841. S stopnjo A ocenjen nivo hrupa orodja običajno znaša:

		RS13-32	RSP13-32
Raven zvočnega tlaka	dB(A)	89,6 90,5
Raven zvočne moči	dB(A)	100,6 10	1,5
Negotovost K dB	3

		RS13-32	RSP13-32
Skupna vrednost tresljajev:
Emisijska vrednost ah pri žaganju ivernih plošč	m/s ^2	10 10,9
Emisijska vrednost ah pri žaganju lesenih tramov	m/s ^2	12,3 10,4
Negotovost K m/^2		1,5


OPOZORILO!

Podane merilne vrednosti veljajo za nove naprave. Z dnevno uporabo se vrednosti hrupa in vibracij spremenijo.

OPOMBA

V teh navodilih podan nivo hrupa ustreza merilnemu postopku iz evropske smernice EN 62841 in ga lahko uporabite za primerjavo z drugimi električnimi orodji. Primeren je tudi za začasno oceno obremenitve s hrupom. Podan nivo hrupa predstavlja obremenitev pod glavnimi vrstami uporabe električnega orodja. Če pa se električno orodje uporablja za drug namen z razlikujočimi mešalnimi orodji ali z nezadovoljivim vzdrževanjem, lahko nivo hrupa odstopa od podanega. To lahko obremenitev s hrupom preko celotnega delovnega časa očitno poveča. Za eno natančno oceno obremenitve s hrupom je treba upoštevati tudi čas. ko je naprava izključena ali pa sicer teče, ampak se dejansko ne uporablja. To lahko obremenitev s hrupom preko celotnega časa občutno zmanjša. Določite tudi dodatne varnostne ukrepe za zaščito upravljavca orodja pred izpostavljanjem hrupu, kot na primer: vzdrževanje električnega orodja in mešalnega orodja, ohranjanje toplote rok, organizacija mešalnih postopkov.

POZOR!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.

Navodila za uporabo

Pred vklopom električnega orodja

Odstranite embalažo in preverite, da je pošiljka popolna in nepoškodovana.

Vpenjanje/menjava žaginih listov


OPOZORILO!

Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.

Izmet uporabljenega žaginega lista


POZOR!

- Nastavki se lahko med uporabo močno segrejejo. Nosite zaščitne rokavice! - V smeri izmeta ne sme biti oseb, živali ali občutljivih površin.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

■ Blokado vpenjala sprostite tako, da blokirni gumb zavrtite v levo in ga držite (1.). Vzmetna sila izvrže uporabljen žagin list (2.).

OPOMBA

Če se uporabljen žagin list ne izvrže, ga izvlecite iz vpenjala v smeri naprej.

Vpenjanje novega žaginega lista

Izberite žagin list, ki ustreza obdelovanemu materialu. Žagine liste, ki jih lahko uporabite, najdete v katalogu proizvajalca.

POZOR!

Nevarnost poškodbe zaradi rezalnih zob. Nosite zaščitne rokavice! ■ Na vpenjalu ne sme biti ostankov žaganja. Umazanijo odstranite s stisnjenim zrakom ali krtačo.  ■ Vpenjalo odprite z vrtenjem v levo (1.), vpenjalo se zaskoči v končnem položaju. - Žagin list vpnite v vpenjalo in ga potisnite do prislona (2.). ■ Spustite blokado vpenjala, blokada se zapre z vzmetno silo. ■ Preverite, ali je žagin list dobro pritrjen, in sicer tako da ga nekajkrat povlečete.

OPOMBA

Če se blokada vpenjala ne zapre pravilno, jo zaprite tako, da blokirni gumb zavrtite v desno.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Uravnavanje števila gibov


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a handle (no text or symbols present)

■ Za nastavitev števila gibov zavrtite nastavitveno kolesce v položaj za želeno vrednost. Ustrezno število gibov je odvisno od obdelovanega materiala, določite pa ga lahko s poskusnimi rezi. Za rezanje lesa izberite visoko število gibov. Za rezanje kovine in plastike pa je potrebno nižje število gibov.

Nastavitev vrste giba

Izbirate lahko med dvema vrstama giba: ravnim gibom in nihajnim gibom.

Ravni gib Z žago lahko izvajate le vodoravne gibe. Ravni gib je primeren predvsem za rezanje kovine. Uporabite ga tudi, če pri žaganju lesa potrebujete zelo dober videz končnega reza.

Nihajni gib obračanje za 180°

Z žago lahko izvajate vodoravne in navpične gibe (nihajne gibe). Nihajni gib je primeren predvsem za hitro rezanje lesa. Velikost giba je brezstopenjsko nastavljiva (stopnje 1–3):

Stopnja Višina giba
1	1
2	2
3	3

Nastavitev naležne površine

OPOZORILO!

Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice. Da se izognete prekomernim tresljajem, mora naležna površina med žaganjem vedno nalegati na material. Z nastavitvijo naležne površine lahko na primer omejite globino reza žaginega lista.  ■ Pritisnite blokirni gumb za naležno površino (1.). ■ Naležno površino nastavite na želeno globino (2.). ■ Spustite blokirni gumb za naležno površino.

Vklop/izklop električnega orodja

Stikalo električnega orodja omogoča počasno stopnjevanje števila gibov do najvišje vrednosti. ■ Pritisnite stikalo in ga držite. Električno orodje se zažene.

Close-up of a handheld device with a circular arrow pointing to a button, no visible text or symbols

Ko je električno orodje vklopljeno, LED-diode osvetlijo delovno območje. Izklop orodja: ■ Spustite stikalo ^m m

Navodila za delon m

OPOZORILOm m Električno orodje vedno trdno držite z obema rokama!

Illustration of a hand using a lathe tool to cut a block (no text or symbols visible)

- Če je možno, obdelovanec vpnite v primež. Žaga je opremljena z naležno površino. Ta služi zmanjšanju tresljajev. Poleg tega pa zagotavlja tudi pravokotne reze. ■ Po izklopu se žagin list še nekaj časa vrti. - Žaginega lista nikoli ne prijemajte takoj po uporabi, saj je lahko zelo vroč.

Žaganje kovine

Pri žaganju kovin po liniji reza namažite mazalno sredstvo. S tem boste preprečili premočno segrevanje materiala.

Žaganje lesa

Žago namestite pravokotno na obdelovanec. Žago z enakomernim pritiskom vodite skozi les, pri tem pa naležno površino pritiskajte ob obdelovanec.

Žaganje neposredno na steni

Zaradi elastičnosti bimetalnih žaginih listov lahko cevi odžagate tik ob steni. Za to uporabite dovolj dolg žagin list, ki mora biti daljši od premera cevi. Žagin list naslonite ob steno, tako da bo pregib izven območja obdelovanca.

Potopni rezi

Žaga je primerna za potopne reze v les in plastiko. Za potopne reze uporabljajte le kratke žagine liste (<150 mm)! \- Žago s spodnjim robom naležne površine na obdelovanec namestite tako, da se žagin list ne dotika obdelovanca.

Illustration of a hand using a leverdriver to cut a saw on a workbench (no text or symbols visible)

■ Vklopite žago. Naležno površino trdno pritiskajte ob obdelovanec in žago premikajte naprej. Žagin list počasi potopite v obdelovanec. ■ Ko naležna površina v celoti leži na obdelovancu, nadaljujte z žaganjem po želeni liniji reza.

i OPOMBA

Potopnih rezov ne izvajajte na kovini.

Druge opombe

– Uporaba „ostrih“ nastavkov povečuje njihovo zmogljivost in življenjsko dobo. – Električno orodje po delu očistite in ga v transportnem kovčku shranite na suhem mestu.

Vzdrževanje in nega

OPOZORILO!

Pred vsemi deli na električnem orodju izvlecite vtič iz vtičnice.

Čiščenje

OPOZORILO!

Pri dolgotrajnejši obdelavi kovin se v ohišju lahko nabere prevodni prah. ■ Električno orodje in zračne reže redno čistite. Pogostost čiščenja je odvisna od materiala in trajanja uporabe. ■ S suhim stisnjenim zrakom redno izpihujte notranjost ohišja in motorja.

Gonilo

i OPOMBA

V garancijski dobi ne odvijajte vijakov na glavi gonila. V primeru neupoštevanja se garancijske obveznosti proizvajalca štejejo za nične.

Popravila

Popravila lahko izvede samo pooblaščena servisni center za stranke.

Nadomestni deli in pripomočki

i OPOMBA

Za zamenjavo uporabite samo originalno dobavljene dele proizvajalca. Pri uporabi neoriginalnih delov se garancijske obveznosti proizvajalca štejejo za nične. Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca. Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com

Podatki o odlaganju


OPOZORILO!

Pri odvečnih električnih orodjih odstranite napajalni kabel, da bodo uporabna.  Samo za drzave EU. Električnih orodij ne odstranite med gospodinjske odpadke! V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.  Recikliranje materialov namesto odstranjevanja odpadkov. Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOMBA

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

Izjava o skladnosti C€

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali normativnimi dokumenti: EN 62841 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU. Odgovornost za tehnično dokumentacijo: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Izjava o omejitvi odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins

Simboluri folosite 160 Simboluri pe aparat 160 Date tehnice 160 Privire de ansamblu 161 Pentru siguranța dumneavoastră .... 162 Zgomot și vibrație 163 Instrucțiune de utilizare ..... 164 Întreținere și îngrijire 167 Indicații de eliminare ..... 167 Conformitatea (€. 168 Excluderea răspunderii. 168

Simboluri folosite


AVERTIZARE!

Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.

ATENTIE!

Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.

INDICATIE!

Înseamnă sfaturi utile de aplicare și informații importante.

Simboluri pe aparat

 Înainte de punerea în funcțiune citiți Instructiunea de utilizare! Purtați ochelari de protectie!  Purtați protectii auditive!  Indicație de salubrizare pentru aparatul vechi (vezi pagina 167)! Date tehnice

Ferăstrău sabie RS 13-32		RSP 13-32
Tensiunea rețelei V 220-		240
		Hz 50/60
Preluare de putere W 1300
Predare de putere W 600
Frecvența curselor la mers în gol		min^-1	0-3000
Curse mm 32
Grosimea maximă a materialului– Metal– Lemn		mm mm	20 230
Masa corespunzătoare „EPTA-procedure 01/2003”		kg	4,6
Clasa de siguranță			II


Privire de ansamblu

 1 Suportul pânzei de ferăstrău 2 Adaptorul sculei 3 Blocatorul adaptorului sculei 4 Sistem de iluminare cu LED-uri Pentru iluminarea suprafeței de lucru. 5 Mâner față 6 Comutator oscilant (trepte de la 0 la 3) 7 Plăcuță cu date tehnice \* 8 Comutator de pornire/oprire Pentru conectare și deconectare, precum și pentru faza tranzitorie de pornire până la numărul maxim de curse. 9 Rotiță de reglare a turației 10 Mâner spate 11 Cablul de rețea de 4,0 m cu fișă de rețea 12 Blocator suport pânză de ferăstrău \* nu este vizibil

Pentru siguranța dumneavoastră


AVERTIZARE!

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicatiile de siguranță și instrucțiunile în vederea utilizărilor viitoare: Înainte de folosirea sculei electrice, citiți și urmati: - Prezenta instructiune de operare, - „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915), - Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare. Această sculă electrică este construită conform nivelului de actualitate tehnica și regulilor tehnice de securitate consacrate. Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților, respectiv prejudicii la mașină sau la alte bunuri materiale. Scula electrică se va folosi numai - conform destinatiei, - într-o stare tehnică de siguranță impecabilă. Înlăturați imediat defecțiunile care afectează securitatea.

Folosire conform destinatiei

Ferăstrăul sabie este destinat – utilizării în domeniile de industrie mare și industrie mică, – pentru tăierea metalului, materialelor plastice și lemnului, – pentru tăierea plăcilor ceramice, – pentru tăierea dreaptă și circulară, – pentru efectuarea de decupaje în tevi, – pentru utilizarea cu scula adecvată și recomandată în acest sens de producător pentru acest aparat.

Instrucțiuni privind siguranța pentru ferăstraeiele sabie

■ Apucați scula electrică de suprafețele de prindere izolate atunci când executați lucrări la care capul de șurubelniță sau șurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare. Nu introduceți mâinile în zona de tăiere. Nu introduceți mâinile sub piesa de prelucrat. Există pericolul de rănire în cazul contactului cu pânza de ferăstrău. ■ Porniți scula electrică numai când aceasta se află pe piesa de prelucrat. În caz contrar, există pericolul de producere a unui recul dacă scula de lucru se blochează în piesa de prelucrat. ■ Aveți grijă ca, în timpul tăierii, suportul pânzei de ferăstrău să se afle întotdeauna în contact plan cu piesa de prelucrat. Pânza de ferăstrău se poate agăța și poate rezulta pierderea controlului asupra sculei electrice. ■ După finalizarea lucrării, opriți scula electrică și trageți pânza de ferăstrău din secțiunea tăiată numai după ce aceasta s-a oprit complet. Astfel, preveniți producerea unui recul și puteți pune deoparte scula electrică. Utilizați numai pânze de ferăstrău nedeteriorate și care se află într-o stare optimă de funcționare. Pânzele de ferăstrău îndoite sau tocite se pot rupe sau pot provoca producerea unui recul. ■ Opriți pânza de ferăstrău numai după oprirea sculei, fără a aplica contrapresiune din lateral. Pânza de ferăstrău se poate deteriora, rupe sau poate provoca producerea unui recul. Strângeti ferm materialul. Nu sprijiniti cu mâna sau cu piciorul piesa de prelucrat. Nu atingeți cu ferăstrăul aflat în funcțiune obiectele din apropiere sau planșeul. În caz contrar, există posibilitatea producerii unui recul. Nu utilizați scula electrică în cazul în care cablul acesteia este deteriorat. În cazul în care cablul suferă deteriorări în timpul lucrului, nu îl atingeți și scoateți fișa de rețea. Cablurile deteriorate cresc riscul de electrocutare. ■ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresațivă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale. În timpul lucrului, țineți ferm cu ambele mâini scula electrică, într-o poziție sigură. Pentru o manevrare optimă, scula electrică trebuie să fie ținută cu ambele mâini. Păstrați curățenia în spațiul de lucru. Amestecurile de materiale sunt deosebit de periculoase. Pulberile de metale ușoare se pot aprinde sau pot exploda. Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice. Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.

Alte indicatii speciale de siguranță

■ Tensiunea rețelei trebuie să coincidă cu tensiunea specificată pe plăcuța cu date tehnice. Nu prelucrați materiale de la care se eliberează substanțe nocive pentru sănătate (de exemplu, azbest). ■ Pentru marcarea sculei electrice utilizati numai plăcuțe adezive. Nu practicați găuri în carcasă.

Zgomot și vibratie

Valorile zgomotului și vibrației au fost determinate conform EN 62841. Nivelul de zgomot evaluat după curba de filtrare A pentru aparat este în variantă standard:

		RS13-32	RSP13-32
Nivelul presiunii acustice	dB(A)	89,6 90,5
Nivelul puterii acustice	dB(A)	100,6 10	1,5
Insecuritate K dB	3

		RS13-32	RSP13-32
Valoarea totală a vibrațiilor:
Valoarea emisiilor a_h ferăstrăului în cazul tăierii de plăci aglomerate	m/s ^2	10 10,9
Valoarea emisiilor a_h ferăstrăului în cazul tăierii scândurilor din lemn	m/s ^2	12,3 10,4
Insecuritate K m/s ^2		1,5

ATENTIE!

Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibratiei se modifică.

i INDICATIE!

Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice. Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru. Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcționează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total. Stabiliți măsuri de siguranță suplimentare pentru protecția deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.

ATENTIE!

La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.

Instrucțiune de utilizare

Înaintea punerii în funcțiune

Dezambalați scula electrică și accesoriiile și controlați dacă pachetul de livrare este complet și dacă există deteriorări de la transport.

Montarea/înlocuirea pânzei de ferăstrău


AVERTIZARE!

Înainte de efectuarea oricăror interventii asupra sculei electrice, scoateți fișa de rețea.

Scoaterea pânzei de ferăstrău utilizate


ATENTIE!

- Sculele de lucru folosite se pot înfierbânta. Purtati mănuși de protectie! - La scoatere, nu orientați pânza de ferăstrău spre persoane, animale sau suprafețe delicate.

Illustration of a manual saw tool with two labeled arrows indicating motion (no text or symbols present)

Desfaceti blocatorul adaptorului sculei rotindu-l în sens antiorar și tineți-l ferm (1.). Pânza de ferăstrău utilizată este împinsă afară de forța arcului (2.).

INDICATIE!

Când pânza de ferăstrău utilizată nu mai este împinsă în afară, aceasta poate fi scoasă afară prin partea din față a adaptorului sculei. Montarea unei noi pânze de ferăstrău Alegeți pânza de ferăstrău în funcție de materialele de prelucrat. Pentru a afla care sunt pânzele de ferăstrău corespunzătoare pentru lucrările dumneavoastră, consultați cataloagele producătorilor.

ATENTIE!

Pericol de rănire în cazul contactului cu dinții de tăiere. Purtați mănuși de protectie! Adaptorul sculei nu trebuie să prezinte urme de rumeguș. Îndepărtați murdăria utilizând aer comprimat sau o perie.  ■ Deschideți adaptorul sculei rotindu-l sens anteriorar (1.), acesta este blocat în poziția de capăt. ■ Montați pânza de ferăstrău în adaptorul sculei și împingeți-o până la opritor (2.). ■ Eliberați blocatorul adaptorului sculei, iar acesta va fi închis de forța arcului. ■ Verificați de mai multe ori fixarea optimă a pânzei de ferăstrău trăgând de mai multe ori de aceasta.

INDICATIE!

Dacă blocatorul adaptorului sculei nu se închide corect, închideți-I rotindu-I în sens orar.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Reglarea numărului de curse


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a handle (no text or symbols beyond the label)

■ Pentru a regla numărul de curse, aduceți rotița de reglare în dreptul valorii dorite. Numărul de curse corespunzător depinde de materialul de prelucrat și poate fi stabilit prin efectuarea unor tăieri de probă. În general, pentru tăierea lemnului este necesară setarea unui număr de curse mai mare. Pentru tăierea metalului și materialelor plastice este necesar un număr de curse mai mic.

Reglarea direcției de deplasare

Sunt disponibile două direcții de deplasare selectabile: direcția de deplasare dreaptă și direcția de deplasare pendulară.

Direcție de deplasare dreaptă ↔ treapta 0

Mișcările de rotație ale ferăstrăului sunt doar mișcări orizontale. Această setare este adecvată mai ales pentru tăierea metalului. Dacă la tăierea cu ferăstrăul a lemnului este necesară obținerea unei secțiuni transversale foarte precise, utilizati și direcția de deplasare dreaptă.

Direcția de deplasare pendulară cu rotire la 180°

Mișcările de rotație ale ferăstrăului sunt mișcări orizontale și verticale (mișcări pendulare). Direcția de deplasare este adecvată mai ales pentru tăierea rapidă a lemnului. Reglarea progresivă a înălțimii de ridicare (treapta 1-3):

Treaptă înălțime de ridicare
1	1
2	2
3	3

Reglarea suportului pânzei de ferăstrău

AVERTIZARE!

Înainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea. În timpul tăierii, suportul pânzei de ferăstrău trebuie să fie așezat pe material pentru a se evita vibrațiile excesive. Prin reglarea suportului pânzei de ferăstrău, se poate limita, de exemplu, adâncimea de tăiere a pânzei de ferăstrău.  ■ Apăsați blocatorul pânzei de ferăstrău (1.). ■ Reglați suportul pânzei de ferăstrău la adâncimea dorită (2.). ■ Eliberați blocatorul suportului pânzei de ferăstrău.

Pornirea/oprirea sculei electrice

Comutatorul sculei electrice face posibilă creșterea lină a numărului de curse până la valoarea maximă. ■ Apăsați comutatorul și țineți-l ferm. Scula electrică pornește.

Close-up of a handheld device with a circular arrow pointing to the right side (no text or symbols visible)

La pornirea sculei electrice, LED-ul pentru iluminarea suprafeței de lucru se aprinde. Oprirea aparatului: ■ Eliberati comutatorul.

Indicații de lucr


AVERTIZARE!

Țineți întotdeauna ferm cu ambele mâini scula electrică!

Illustration of a hand using a leverdriver to work on a block (no text or symbols visible)

■ Dacă este posibil, strângeti într-o menghină piesa de prelucrat pe care doriți să o tăiați. ■ Ferăstrăul dispune de un suport al pânzei de ferăstrău. Aceasta asigură reducerea vibrațiilor. De asemenea, acesta permite realizarea de tăieri perpendiculare. ■ După oprire, pânza de ferăstrău continuă să funcționeze pentru scurt timp. Nu atingeți niciodată pânza de ferăstrău imediat după utilizare, deoarece aceasta ar putea fi foarte fierbinte.

Tăierea cu ferăstrăul a metalului

La tăierea cu ferăstrăul a metalului, utilizati lubrifiant de-a lungul liniei de tăiere. Astfel, se previne încălzirea excesivă a materialului.

Tăierea cu ferăstrăul a lemnului

Aşezați perpendicular ferăstrăul pe piesa de prelucrat. Aplicați o presiune uniformă pe ferăstrău în timpul trecerii acestuia prin suprafața din lemn, apăsând suportul pânzei de ferăstrău pe piesa de prelucrat.

Tăierea cu ferăstrăul direct pe perete

Datorită elasticității pânzei de ferăstrău bimetal, este posibilă tăierea de țevi de lângă pereți. În acest scop, utilizați pânze de ferăstrău mai lungi decât diametrul țevilor. Așezați pânza de ferăstrău lângă perete astfel încât punctul de îndoire să se afle în afara piesei de prelucrat care urmează să fie tăiată.

Tăieri în adâncime

Ferăstrăul este adecvat pentru efectuarea de tăieri în adâncime în lemn și materiale plastice. Pentru executarea de tăieri în adâncime, utilizați numai pânze de ferăstrău scurte (<150 mm)! Asezați ferăstrăul pe piesa de prelucrat cu muchia inferioară a suportului pânzei de ferăstrău orientată astfel încât pânza de ferăstrău să nu atingă piesa de prelucrat.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a flat surface (no text or symbols visible)

■ Porniți ferăstrăul. ■ Apăsați ferm suportul pânzei de ferăstrău pe piesa de prelucrat și țineți ferăstrăul înclinat spre înainte. Pânza de ferăstrău pătrunde lent în piesa de prelucrat. Când suportul pânzei de ferăstrău se sprijină complet pe piesa de prelucrat, continuați procesul de tăiere de-a lungul liniei de tăiere.

i INDICATIE!

Nu efectuați operații de tăiere în adâncime în metal.

Alte indicatii

- Utilizarea unor scule de lucru „ascuțite” crește randamentul de lucru și durata de viață utilă a sculei electrice. - Curățați scula electrică după utilizare și păstrați-o în geanta de transport, într-un loc uscat.

Întreținere și îngrijire

AVERTIZARE!

Înainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

Curățare

AVERTIZARE!

La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei. Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării. ■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.

Transmisia

i INDICATIE!

Nu desfaceți şuruburile de la capul de transmisie în timpul perioadei de garanție. În caz de nerespectare se sting obligațiile de garanție ale producătorului.

Reparații

Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.

Piese de schimb și accesorii

i INDICATIE!

Folosiți numai piesele originale ale producătorului pentru schimb. La folosirea de fabricate străine se sting obligațiile de garanție ale producătorului. Găsiți alte accesorii, în special scule de rectificat în cataloagele producătorului. Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com

Indicații de eliminare

AVERTIZARE!

Faceți neutilizabile aparatele care nu se mai întrebuințează prin îndepărtarea cablului de rețea.

Numai pentru țările EU: Nu aruncați uneltele electrice la gunoiul menajer!

Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.

Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.

Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescripțiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material.

i INDICATIE!

Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!

Conformitatea C€

Noi declarațm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative: EN 62841 conform prevederilor Directivei 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsabili pentru documente tehnice: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Excluderea răspunderii

Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului. Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.

Sadržaj

Използвани символи ..... 169 Символи на уреда 169 Технически данни 169 С един поглед 170 За вашата сигурност ..... 171 Шум и вибрации ..... 172 Упътване за експлоатация ..... 173 Обслужване и поддръжка ..... 176 Указания за изхвърляне ..... 176 Декларация за съответствие (Є .. 177 Изключване на отговорност ..... 177

Използвани символи


ПРЕДУПРЕЖДЕНИЕ!

Označava izravno prijeteću pogibelj. Kod nepridržavanja naputka prijete smrt ili najteže ozljede.

ВНИМАНИЕ!

Označava moguće opasnu situaciju. Kod nepridržavanja naputka prijete ozljede ili materijalna šteta.

УКАЗАНИЕ!

Označava savjete za primjenu te važne obavijesti.

Символи на уреда

 Преди пускане в експлоата-ция прочетете упътването за експлоатация!  Носете защита за очите!  Работете с шумозаглушители!  Указания за изхвърляне на стариуреди (вижте страница 176)! Технически данни

Саблен трион RS 13-32	RSP 13-32
Мрежово напрежение V	220-2	40
	Hz 50/60
Консумирана мощност	W	1300
Отдавана мощност	W	600
Брой ходове при работа на празно	об./мин.	0-3000
Ход мм 32
Макс. дебелина на материала– метал– дърво	мммм	20230
Тегло съгласно "EPTА Про-цедура 01/2003"	кг 4,6
Клас на защита		II

С един поглед

 1 O n o p a 2 Поставка за инструмента 3 Заключване поставка за инструмента 4 LED осветление За осветяване на работната област. 5 Предна дръжка 6 Превключвател махален ход (степен 0-3) 7 Типова табелка \* 8 Пусков ключ вкл./изкл. За включване и изключване, както и за увеличаване на броя на ходовете до максимум. H a 9 Регулаторра предварителн избор на скоростта на хода 10 Задна ръкохватка 11 Електрически кабел 4,0 м с щепсел 12 Заключване опора на трион \* не се вижда

За вашата сигурност


ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички указания за безопасност и препоръки. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Преди употребата на ъглошлайфа прочетете и действайте съгласно: – Настоящото упътване за употреба, – «Общите указания за безопасност» за работа с електрически инструменти от приложената книжка (Издание-Nr.: 315.915), - Местните действащи правила и предписания за предотвратяване на нещастни случаи. Този ъглошлайф е произведен съгласно най-модерните технологии и признатите технически правила за безопасност. Въпреки това при неговата употреба могат да възникнат опасности от наранявания и смърт на потребителя или на трето лице, респ. повреди на машината или други материални щети. Ђглошлайфът трябва да се използва само - за предназначените за това цели, – в безупречно технически изправно състояние. Повредите, които влияят на безопасността, се отстраняват незабавно.

Използване по предназначение

Сабленият трион е предназначен – за занаятчийско използване в индустрията и занаятчийството, – за рязане на метал, пластмаса и дърво, – за рязане на плочки и керамика, – за прави и криви срезове, – за рязане на тръби, – за употреба с пригодения за това и препоръчания за този уред от производителя инструмент.

Указания за безопасност за саблени трионп

Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електро-инструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електро-инструмента и да предизвика токов удар. ■ Пазете ръцете си от зоната на рязане. Не хвашайте под детайла. При контакт с листа на триона има опасност от нараняване. ■ Подвеждайте електроинструмента само включен към детайла. В противен случай има опасност от откат, ако работният инструмент се заклини в детайла. ■ Внимавайте опората на триона при рязане винаги да е поставена върху детайла. Листът на триона може да се заклини и да доведе до загуба на контрол върху електроинструмента. ■ След приключване на работния процес изключете електроинструмента и изтеглете листа на триона от среза едва след като листът е спрял да се движи. Така избягвате откат и можете сигурно да оставите електроинструмента. Използвайте само неповредени, безупречни листове на триони. Огънатите или тъпи листове на триони могат да се счупят или да предизвикат откат. ■ Не спирайте след изключване листа на триона чрез странично законтряне. Листът на триона може да се повреди, да се счупи или да причини откат. Затегнете добре материала. Не подпирайте детайла с ръка или крак. Не докосвайте предмети или земята с работещ трион. Има опасност от откат. ■ Не използвайте електроинструмента с повреден кабел. Не докосвайте повредения кабел и изтеглете щепсела, ако кабельт се повреди по време на работа. Повредените кабели увеличават риска от електрически удар. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро и/или тръбопроводи, или се обърнете за информация към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или токов удар. Увреждането на газопровод може да предизвика експлозия. Увреждането на водопровод предизвиква значителни материални щети. ■ При работа дръжте електроинструмента здраво с двете ръце и внимавайте за сигурната стойка. Електроинструментът се води по-сигурно с две ръце. ■ Поддържайте чисто работното си място. Смесите от материали са особено опасни. Прахът от леки метали може да се възпламени или да експлодира. ■ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. Впротивен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.

Други указания за безопасност

■ Мрежовото напрежение и данните за напрежение върху типовата табелка трябва да съответстват. ■ Не обработвайте материали, при които се освобождават вредни за здравето вещества (напр. азбест). ■ За обозначаване на електро- инструмента използвайте само лепящи се табели. Не пробивайте отвори в корпуса.

Шум и вибрации

Стойностите за шум и вибрации са определени в съответствие с EN 62841. А-претегленото ниво на шума на уреда възлиза обикновено на:

		RS13-32	RSP13-32
Праг на налягане на шума	dB(A) 89,6 90,5
Праг на нивото на шума	dB(A) 100,6 101,5
Колебание К dB	3
Обща стойност за вибрации:
Стойност на емисии ah при рязане на талашит	м/сек^2	10 10,9
Стойност на емисии ah при рязане на дървени летви	м/сек^2	12,3 10,4
Колебание К	м/сек^2	1,5


ВНИМАНИЕ!

Посочените стойности важат за нови уреди. При използване в ежедневието стойностите на шум и вибрации се променят.

УКАЗАНИЕ!

Даденото в това упътване ниво на вибрации е измерено в съответствие с определената в EN 62841 процедура по измерване и може да се използва за сравняване на електрически инструменти. То е подходящо и за предварителна преценка на вибрациите. Посоченото ниво на вибрации представя основните приложения на електрическия инструмент. Когато обаче електрическият инструмент се използва за други цели, с неподходящи приставки или неправилно обслужване, нивото на вибрации може да е различно. Това може значително да повиши вибрациите за цялото време на работа. За точна преценка на вибрациите трябва да се вземе предвид и времето, през което уредът е изключен или е включен, но с него в действителност не се работи. Това може значително да намали вибрациите за цялото време на работа. Вземете допълнителни мерки за безо- пасност за защита на ползвателя от въздействието на вибрациите, като например: обслужване на електрическия инструмент и на приставките, затопляне на ръцете, организация на процеса на работа.

ВНИМАНИЕ!

При ниво на шума над 85 dB(A) носете защита за слуха.

Упътване за експлоатация

Преди пускане в експлоатация

Разопаковайте ъглошлайфа и проверете доставката за пълното и за транспортни щети.

Поставяне/смяна на листовете на триона


ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електроинструмента изтегляйте щепсела.

Изхвърляне на използвания лист на триона


ВНИМАНИЕ!

- Използваните работни инструменти могат да са горещи. Носете предпазни ръкавици! - В посоката на изхвърляне не бива да има хора, животни или чувствителни повърхности.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

■ Освободете заключването на поставката за инструмента чрез завъртане срещу часовниковата стрелка и задръжте (1.). Използваният лист на триона се изхвърля от пружинната сила (2.).

УКАЗАНИЕ!

Ако използваният лист на триона не се изхвърли, изтеглете листа напред от поставката за инструмента. Поставяне на нов лист на трион Изберете лист на трион според обработвания материал. Проверете в каталога на производителя за листовете, които могат да се използват.

ВНИМАНИЕ!

Опасност от нараняване поради режещите зъбци. Носете предпазни ръкавици! ■ Поставката за инструмента трябва да е свободна от остатъци от рязането. Отстранявайте замърсяванията със сгъстен въздух или четка.  Отворете поставката за инструмент чрез въртене обратно на часовника (1.), тя се фиксира в крайно положение. ■ Поставете листа на триона в поставката за инструмента и пъхнете докрай (2.). ■ Отпуснете заключването на поставката за инструмента, заключването се затваря от пружинната сила. ■ Проверете цялостното закрепване чрез неколкократно дърпане на листа на триона.

УКАЗАНИЕ!

Ако заключването на поставката за инструмента не се затваря правилно, затворете заключването на поставката за инструмента чрез завъртане по часовниковата стрелка.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Регулиране на броя на ходовете


Illustration of a car's side panel with arrows indicating motion, showing the number 5 on the dial (no text or symbols present)

■ За настройка на броя на ходовете поставете регулатора на желаната стойност. Подходящият брой ходове зависи от обработвания материал и може да се установи чрез пробни срезове. Като цяло за рязане на дърво избирайте висок брой ходове. За рязане на метал и пластмаса е нужен по-нисък брой ходове.

Настройка на вида на хода

Може да се избира между два вида ход: прав ход и махален ход.

Прав ход <степен 0

Трионът извършва само хоризонтални движения. Подходящо преди всичко за рязане на метал. Ако при рязане на дърво є нужен много добър профил при изрязване, също използвайте правия ход.

Махален ход Въртене на 180°

Трионът извършва хоризонтални и вертикални (махални) движения. Видът на хода е подходящ преди всичко за бързо рязане на дърво. Размерът на хода може да се настройва безстепенно (степен 1-3)

Степен Височина на хода
1	1
2	2
3	3

Преместване на опората на триона

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електроинструмента изтегляйте щепсела. Опората на триона трябва винаги да опира в материала при рязане, за да се избегнат прекомерните вибрации. Чрез преместване на опората на триона може напр. да се ограничи дълбочината на рязане на листа на триона.  ■ Натиснете заключването на опората на триона (1.). ■ Настройте опората на триона до необходимата дълбочина (2.). ■ Отпуснете заключването на опората на триона.

Включване/изключване на електроинструмента

Превключвателят на електроинструмента позволява безстепенно увеличаване на броя на ходовете до максимальна стойност. ■ Натиснете и задръжте превключвателя. Електроинструментът стартира.

Close-up of a handheld device with a circular arrow pointing to a button, no visible text or symbols.

При включен електроинструмент светодиодът осветява работната зона. Изключване на уреда: ■ Отпуснете превключвателя.

Указания за работа

ПРЕДУПРЕЖДЕНИЕ! Дръжте електроинструмента винаги сдве ръце!

Illustration of a hand using a leverdriver to cut a block (no text or symbols visible)

■ По възможност затегнете в менгеме детайла, който ще режете. ■ Трионът има опора за трион. Тя служи за редуциране на вибрациите. освен това така се постигат правоъгълни срезове. ■ След изключване циркулярният диск продължава да работи още малко. Никога не хвашайте директно след употреба листа на триона, тъй като той може да е много горещ.

Рязане на метал

При рязане на метал използвайте смазка по дължината на линията на рязане. Така се предотвратява твърде силно загряване на материала.

Рязане на дърво

Поставете триона под прав ъгъл към детайла. Прекарайте триона с равномерен натиск през дървото и притискайте при това опората за трион към детайла.

Рязане директно върху стената

Поради еластичността на биметалните листове на трион е възможно рязане на тръби плътно по стената. За тази цел използвайте достатъчно дълъг лист на триона, който превишава диаметъра на тръбата. Поставете плътно листа на триона, така че мястото на огъване да е извън детайла, който ще се реже.

Потьващи срезове

Трионът е подходящ за потъващи срезове в дърво и пластмаса. При извършване на потъващи срезове използвайте само къси листове на трион (<150 мм)! ■ Поставете триона върху детайла с долния ръб на опората за трион така, че листът на триона да не докосва детайла.

Illustration of a hand using a sawtooth tool to cut a sawtooth on a flat surface, with no visible text or symbols.

■ Включете триона. ■ Притиснете опората за трион здраво към детайла и наклонете напред триона. Бавно вкарайте листа на триона в детайла. ■ Когато опората за трион е напълно легнала върху детайла, продължете да режете по желаната линия на рязане.

i УКАЗАНИЕ!

Не извършвайте потъващи срезове вметал.

Други указания

– Употребата на "остри" работни инструменти увеличава работната мощност и експлоатационния живот на електроинструмента. – След работа почиствайте електроинструмента и го съхранявайте в транспортното куфарче на сухо място.

Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електроинструмента изтегляйте щепсела.

Почистване

ПРЕДУПРЕЖДЕНИЕ!

При обработването на метали при интензивно използване във вътрешността на корпуса може да се натрупа проводим прах. ■ Почиствайте уреда и въздушните отвори редовно. Честотата зависи от обработваните материали и от продължителността на използване. Издухвайте вътрешността на корпуса с мотора със сух въздух.

Скоростна кутия

i УКАЗАНИЕ!

По време на действие на гаранционния срок не развивайте винтовете на предавателната глава. При неспазване отпадат задълженията за гаранция на производителя.

Ремонти

Извършвайте ремонти само в оторизи- рани от производителя специализирани сервизи.

Резервни части и принадлежности

i УКАЗАНИЕ!

За смяна използвайте само оригинални части на производителя. При използване на чужди изделия ангажиментът за гаранция на производителя отпада.. Допълнителни принадлежности, и в частност инструменти за шлифоване можете да намерите в каталозите на производителя. Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Направете амортизираните уреди неизползваеми като отстраните електрическия кабел.  Само за държави – членки на ЕС: Не изхвърляйте електрическите уреди в общия боклук! В съответствие с Директива 2012/19/EC относно отпадъци от електрическо и електронно оборудване (ОЕЕО) и приложението й в националното законодателство използваните електрически уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда.

Рециклиране на суровини вместо изхвърляне на отпадъци.

Уредът, принадлежностите и опаковката трябва да се предадат за екологично рециклиране. За целите на правилното рециклиране пластмасовите части са обозначени.

i УКАЗАНИЕ!

За възможностите за изхвърляне се осведомете при търговеца!

Декларация за съответствие СЕ

Декларираме с цялата си еднолична отговорност че описаният в «Технически данни» продукт съвпада със следните норми или нормативни документи: EN 62841 в съответствие с разпоред- бите на директиви 2014/30/EC, 2006/42/EO, 2011/65/EC. Отговорен за техническите документи: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Изключване на отговорност

Производителят и неговите представители не отговарят за нанесени щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта. Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.

Содержание

Используемые символы ..... 178 Технические характеристики ..... 178 Краткий обзор 179 Для вашей безопасности ..... 180 Шумы и вибрация 181 Инструкция по эксплуатации ..... 182 Техническое обслуживание и уход . 185 Указания по утилизации ..... 186 Соответствие нормам (€.....186 Исключение ответственности ..... 186

Используемые символы


ОСТОРОЖНО!

Обозначает непосредственно угрожающую опасность. Несоблюдение данного указания может повлечь за собой тяжелые травмы или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Несоблюдение данного указания может повлечь за собой травмы или материальный ущерб.

УКАЗАНИЕ!

Обозначает советы по использованию и важную информацию.

Символы на

электроинструменте

 Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!  Работать в защитных очках!  Работать в защитных наушниках!  Указание по утилизации бывшего в использовании (электро)инструмента (см. с. 186)! Технические характеристики

Сабельная пила RS 13-	32RSP 13-32
Напряжение в сети В 22	20-240
	Гц 50/60
Потребляемая мощность	Вт 1300
Полезная мощность Вт	600
Число ходов на холостом ходу	ход/мин	0-3000
Ход мм 32
Макс. толщина обрабатываемого материала– металл– древесина	мммм	20230
Вес согласно «EPTA-procedure 01/2003»	кг	4,6
Класс защиты		II

Краткий обзор

 1 O n o p a 2 Зажимной патрон 3 Блокиратор зажимного патрона 4 Светодиодная подсветка (для освещения рабочей зоны). 5 Передняя рукоятка 6 Переключатель маятникового хода (ступень 0–3) 7 Заводская табличка \* 8 Основной выключатель (для включения и выключения, а также для разгона до максимальной частоты ходов). 9 Регулятор предустановки частоты ходов 10 Задняя рукоятка 11 Сетевой кабель 4,0 м со штепсельной вилкой 12 Блокиратор опоры пилы \* не показана

Для вашей безопасности


ОСТОРОЖНО!

Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам. Храните все указания по технике безопасности и инструкции для будущих пользователей. Перед использованием электроинструмента необходимо прочесть перечисленную ниже документацию и поступать согласно указаниям, приведенным: – в данной инструкции по эксплуатации, – в «Общих указаниях по технике безопасности» в описании обращения с электроинструментами, см. входящую в комплект брошюру (№ 315.915), – в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента. Данный электроинструмент сконструирован в соответствии с современным уровнем развития техники и общепризнанными правилами техники безопасности. Тем не менее, при его использовании может возникнуть опасность для здоровья и жизни пользователя или посторонних лиц, а также опасность повреждения самого электроинструмента или возникновение иного материального ущерба. Электроинструмент должен использоваться только – в соответствии с его назначением, – в безупречном с точки зрения техники безопасности состоянии. Неисправности, снижающие безопасность, подлежат немедленному устранению.

Использование по назначению

Сабельная пила предназначена – для промышленного использования на производстве и в ремесленных мастерских; – для резки металла, пластика и пиления древесины; – для резки керамической плитки и керамики; – для прямо- и криволинейных резов/пропилов; – для резки труб; – для использования с подходящими для этого и рекомендованными изготовителем для данного электроинструмента сменными инструментами.

Правила техники безопасности при работе с сабельными пилами

■ Держите электроинструмент только за изолированные поверхности рукояток при выполнении работ, в ходе которых рабочий инструмент может задеть скрытые электропровода или собственный сетевой кабель. Контакт с электропроводкой под напряжением может также поставить под напряжение металлические части электроинструмента, что приведет к поражению электрическим током. ■ Держите руки на безопасном расстоянии от непосредственной зоны резки/пиления. Не придерживайте и не беритесь за заготовку снизу. При контакте с пильным полотном существует опасность травмирования. ■ Выполняйте подачу электроинструмента в заготовке только во включенном состоянии. В противном случае при заклинивании рабочего инструмента в заготовке существует опасность отдачи. ■ Следите за тем, чтобы опора пилы при резке/пилении всегда плотно прилегала к заготовке. Пильное полотно может заклинить, что приведет к потере контроля над электроинструментом. ■ После завершения пиления выключайте электроинструмент и извлекайте пильное полотно из пропила/реза только после его полной постановки. Благодаря этому предотвращается отдача и обеспечивается безопасное обращение с электроинструментом. - Используйте только исправные пильные полотна без дефектов и повреждений. Деформированные или недостаточно острые пильные полотна могут сломаться или вызвать отдачу. ■ После выключения электроинструмента не останавливайте пильное полотно посредством его бокового прижима. В противном случае возможно повреждение (излом) полотна или появление отдачи. Надежно фиксируйте заготовку. Не поддерживайте/придерживайте заготовку рукой или ногой. Не допускайте контакта работающей пилы с любыми предметами или с землей. В противном случае возможно появление отдачи. ■ Не используйте электроинструмент с поврежденным кабелем. Не трогайте поврежденный кабель и извлеките сетевой штекер из розетки, если кабель будет поврежден во время работы. Поврежденные кабели повышают риск поражения электрическим током. Используйте подходящие детекторы для обнаружения скрытых электро-, газо- или водопроводов, или обращайтесь за помощью в местные предприятия по электро-, газо- или водоснабжению. Контакт с электропроводкой может привести к возникновению пожара и поражению электрическим током. Повреждение газопровода может привести к взрыву. Проникновение в водопровод приводит к возникновению материального ущерба или может привести к поражению электрическим током. ■ Во время работы надежно удерживайте электроинструмент обеими руками и сохраняйте устойчивое положение. Более надежное ведение электроинструмента обеспечивается при работе двумя руками. ■ Сохраняйте чистоту на своем рабочем месте. Комбинации материалов представляют особую опасность. Опилки легких металлов могут стать причиной воспламенения или взрыва. ■ Дождитесь полной остановки электроинструмента, прежде чем отложить его в сторону. Рабочий инструмент может заклинить, что приведет к потере контроля над электроинструментом. ■ Зафиксируйте заготовку. В зажимном приспособлении заготовка удерживается надежнее, чем в руке.

Специальные указания по технике безопасности

■ Напряжение в сети и значение напряжения на фирменной табличке должны совпадать. ■ Не обрабатывайте материалы, выделяющие опасные для здоровья вещества (например, асбест). ■ Для маркировки электроинструмента следует использовать только наклейки. Не просверливайте отверстия в корпусе.

Шумы и вибрация

Значения уровня шума и вибрации были определены согласно нормативной документации EN 62841. Измеренный уровень шума инструмента по шкале А при обычных условиях составляет:

		RS13-32	RSP13-32
уровень звукового давления	дБ(А)	89,6 90	5
уровень звуковой мощности	дБ(А)	100,6 101,5
коэффициент погрешности К	дБ	3
Общий уровень вибрации:
значение вибрациа a_h при пилениидревесно-стружечных плит	m/c^2	10 10,9
значение вибрациа a_h при пилениидеревянных балок	m/c^2	12,3 10,4
коэффициентпогрешности K	m/c^2	1,5


ВНИМАНИЕ!

Приведенные измеренные значения действительны для новых электро-инструментов. При ежедневном использовании значения шума и вибрации изменяются.

УКАЗАНИЕ!

Указанный в данных инструкциях уровень вибрации установлен с помощью метода измерения по EN 62841 и может использоваться для сравнения с другими электроинструментами. Он также подходит для предварительной оценки вибрационной нагрузки. Указанный уровень вибрации возникает при использовании электроинструмента по основному назначению. Однако, если электроинструмент используется для других целей, с неподходящими рабочими инструментами или в случае его неудовлетворительного техобслуживания, уровень вибрации может отличаться. Это может значительно повысить вибрационную нагрузку в течение всего периода работы инструмента. Для точного определения вибрационной нагрузки следует также учитывать промежутки времени, в течение которых инструмент находится в выключенном состоянии или работает вхолостую. Это может значительно снизить вибрационную нагрузку в течение всего периода работы инструмента. Примите дополнительные меры безопасности для защиты оператора от воздействия возникающих вибраций, такие как техническое обслуживание электроинструмента и рабочих инструментов, сохранение тепла рук, правильная организация рабочих процессов.

ВНИМАНИЕ!

При звуковом давлении свыше 85 дБ(А) следует использовать средства защиты органов слуха.

Инструкция по эксплуатации

Перед вводом в эксплуатацию

Распаковать электроинструмент и принадлежности и проверить комплектность, а также на отсутствие возможных повреждений, полученных при транспортировке.

Установка/замена пильных полотен


ОСТОРОЖНО!

Перед любыми работами над электроинструментом извлекать сетевой штекер из розетки.

Извлечение использованного пильного полотна


ВНИМАНИЕ!

- Используемые рабочие инструменты могут нагреваться. Работайте в защитных перчатках! - В направлении выталкивания не должно находиться людей, животных или поверхностей, которые могут быть повреждены.

Illustration of a manual saw cutting a mechanical component with two arrows indicating direction (no text or symbols)

■ Разблокируйте блокиратор зажимного патрона, поворачивая его против часовой стрелки и удерживая (1.). Использованное пильное полотно выталкивается пружиной (2.).

i УКАЗАНИЕ!

Если использованное пильное полотно не извлекается, вытяните пильное полотно вперед из зажимного патрона.

Установка нового пильного полотна

Выбирайте пильное полотно под обрабатываемый материал. Рекомендованные пильные полотна см. в каталогах изготовителя.

ВНИМАНИЕ!!

Опасность травмирования при контакте с режущими зубьями. Работайте в защитных перчатках! ■ В зажимном патроне не должно оставаться опилок. Удалите загрязнения сжатым воздухом или щеткой.  ■ Откройте патрон для инструмента, вращая его против часовой стрелки (1.); патрон зафиксируется в конечном положении. ■ Установите новое пильное полотно в зажимной патрон и задвиньте до упора (2.). Отпустите блокиратор зажимного патрона, блокиратор закроется под действием пружины. ■ Проверьте надежность крепления, несколько раз потянув за пильное полотно.

i УКАЗАНИЕ!

Если блокиратор зажимного патрона не закрывается надлежащим образом, закройте блокиратор зажимного патрона, поворачивая его по часовой стрелке.

Illustration of a saw cutting tool with a handle and gear mechanism (no text or symbols)

Регулирование скорости хода

Illustration of a car interior with a numbered component and directional arrows indicating motion (no text or symbols)

■ Для установки скорости хода поверните ручку регулировки на желаемое значение. Скорость должна соответствовать обрабатываемому материалу, пробные пропилы помогут Вам определить соответствующую скорость. Для резки древесины принципиально необходимо выбирать высокую скорость хода. Для резки металла и пластмассы требуется более низкая скорость хода.

Установка вида хода

Вы можете выбирать между двумя видами хода: прямолинейный ход и маятниковый ход.

Прямолинейный ход «ступень 0

Пила выполняет только горизонтальные движения. Пригоден, прежде всего, для резки металла. Если при резке древесины требуется очень хорошая структура пропила, также следует выбрать прямолинейный ход.

Переключение маятникового хода на 180°

Пила выполняет только горизонтальные и вертикальные движения (маятнико-образные). Этот вид хода пригоден, прежде всего, для быстрой резки древесины. Плавная регулировка величины хода (ступень 1-3)

Ступень Ход
1	1
2	2
3	3

Регулировка опоры пилы

ОСТОРОЖНО!

Перед любыми работами над электроинструментом извлекать сетевой штекер из розетки. Опора пилы при пилении/резке должна всегда прилегать к заготовке во избежание появления недопустимо высоких вибраций. Путем регулировки опоры пилы можно, например, ограничить глубину реза/пропила пильного полотна.  ■ Нажмите блокиратор опоры пилы (1.). ■ Отрегулируйте опору пилы под нужную глубину реза/пропила (2.). ■ Отпустите блокиратор опоры пилы.

Включение/выключение электроинструмента

Выключатель электроинструмента позволяет постепенно увеличивать частоту ходов до максимального значения. Нажмите и удерживайте выключатель нажатым. Электроинструмент начнет работать.

Close-up of a handheld device with a circular arrow pointing to a button, no visible text or symbols.

При включенном электроинструменте м горит светодиодная подсветка для освещения рабочей зоны. Выключение инструмента: м ■ Отпустите выключатель.

Указания по работе

ОСТОРОЖНО!

Всегда держите электроинструмент двумя руками!

Illustration of a hand using a sawdriver to cut a block (no text or symbols visible)

■ Заготовку по возможности следует зажимать в тисках. Пила оснащена опорой, которая служит для уменьшения вибраций. Кроме того, опора пилы позволяет выполнять пропилы и резы под прямым углом. ■ После выключения электроинструмента пильное полотно еще некоторое время продолжает работать. ■ Категорически запрещается брать руками пильное полотно сразу после завершения работы — полотно может быть очень горячим.

Резка металла

При резке металла используйте смазочнохлаждающую жидкость (вдоль линии реза). Благодаря этому предотвращается чрезмерный нагрев материала.

Пиление древесины

Приставьте пилу под прямым углом к заготовке. Ведите пилу с равномерным прижимом через заготовку, прижимая опору пилы к ней.

Резка вплотную к стенке

Благодаря эластичности биметаллических пильных полотен с их помощью можно выполнять резку труб заподлицо с поверхностью стены. Для этого необходимо использовать пильное полотно достаточной длины (длина должна быть больше диаметра трубы). Приставьте пильное полотно заподлицо к стенке таким образом, чтобы место сгиба находилось вне трубы.

Погружные пропилы

Пила подходит для погружных (врезных) пропилов в древесине и пластике. При выполнении погружных пропилов используйте только короткие пильные полотна (<150 мм)! Установите пилу нижней кромкой опоры на заготовке так, чтобы пильное полотно не касалось заготовки.

Illustration of a hand using a rebarrower to cut a saw on a workbench, with no visible text or symbols.

■ Включите пилу. ■ Плотно прижмите опору пилы к заготовке и наклоните пилу вперед. Медленно погружайте пильное полотно в заготовку. ■ Когда опора пилы будет полностью прилегать к заготовке, продолжите пилить вдоль линии пропила.

i УКАЗАНИЕ

Запрещается выполнять погружные резы в металле.

Прочие указания

– Использование острых рабочих инструментов повышает производительность работы и срок службы электроинструмента. – После работы следует выполнить чистку электроинструмента и разместить его на хранение в сухом месте в чемодане для транспортировки.

Техническое обслуживание и уход

ОСТОРОЖНО!

Перед любыми работами над электроинструментом извлекать сетевой штекер из розетки.

Чистка

ОСТОРОЖНО!

При обработке металлов в некоторых случаях внутри корпуса электроинструмента возможно отложение токопроводящей пыли. ■ Регулярно очищайте электроинструмент и вентиляционные прорези. Периодичность зависит от обрабатываемого материала и продолжительности использования. ■ Внутреннее пространство корпуса и двигатель следует регулярно продувать сухим сжатым воздухом.

Редуктор

i УКАЗАНИЕ!

В течение гарантийного срока не выкручивайте винты на корпусе редуктора. При невыполнении этого условия гарантийные обязательства изготовителя становятся недействительными.

Ремонтные работы

Ремонтные работы должны проводиться только в авторизованных мастерских по ремонту и обслуживанию.

Запасные части и принадлежности

i УКАЗАНИЕ!

Для замены следует использовать только оригинальные детали от изготовителя. При использовании деталей производства других фирм гарантийные обязательства изготовителя становятся недействительными. Другие принадлежности, в частности рабочие инструменты, можно найти в каталогах изготовителя. Покомпонентное изображение и списки запасных частей см. на нашем сайте: www.flex-tools.com

Указания по утилизации

ОСТОРОЖНО!

Отработавшие свой срок электроинструменты следует вывести из употребления путем отрезания сетевого кабеля.  Только для стран ЕС. Не выбрасывайте электроинструменты в мусор вместе с бытовыми отходами! Согласно Европейской директиве 2012/19/EC об утилизации старых электрических и электронных приборов и гармонизированным национальным законам использованные электроинструменты должны собираться отдельно от прочих отходов и подвергаться экологически безопасной вторичной переработке.  Регенерация сырья вместо утилизации мусора. Изделие, принадлежности и упаковка подлежат сбору для их экологически безопасного повторного использования. Пластмассовые детали промаркированы в целях сортировки для повторного использования.

i УКАЗАНИЕ!

Информацию о возможных способах утилизации можно получить в специализированных магазинах!

Соответствие нормам СЕ

Мы заявляем со всей ответственностью, что изделие, описанное в разделе «Технические характеристики», соответствует следующим нормам или нормативным документам: EN 62841 согласно положениям директив 2014/30/EC, 2006/42/EG, 2011/65/EC. Ответственная за техническую документацию компания: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr, Германия   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr, Германия

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и упущенную прибыль в результате прерывания деловой деятельности, которые были обусловлены изделием или невозможностью использования изделия. Изготовитель и его представитель не несут ответственности за повреждения, возникшие в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.

Sisukord

Kasutatud sümbolid .... 187 Sümbolid seadmel 187 Tehnilised andmed 187 Ülevaade 188 Teie ohutuse heaks 189 Müra ja vibratsioon 190 Kasutusjuhend 191 Hooldus ja korrashoid 193 Jäätmekäitlus 194 CE-vastavus 194 Vastutuse välistamine ..... 194

Kasutatud sümbolid


HOIATUS!

Tähistab otsest ohtu. Juhise eiramine võib põhjustada surma või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine vöib pöhjustada vigastusi vöi tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

 Enne kasutuselevõttu lugege kasutusjuhendit!  Kandke kaitseprille!  Kandke kuulmiskaitset!  Vana seadme jäätmekäitlus (vaata pt 194)!

Tehnilised andmed

Pendelsaag RS 13-32	RSP 13-32
Võrgupinge V 220-240
	Hz 50/60
Võimsustarve W 1300
Väljundvõimsus W 600
Tühijooksu käiguarv	min^-1	0-3000
Käik	mm	32
Materjali maksimumpaksus – metall – puit	mm mm	20 230
Kaal vastavalt „EPTA-procedure 01/2003” meetodile	kg 4,6
Kaitseklass		II

Ülevaade

 1 Saagimistugi 2 Tööriista kinnitus 3 Tööriista kinnituse riivistus 4 LED-valgustus tööala valgustamiseks. 5 Eesmine käepide 6 Pendelkäigu lüliti (aste 0–3) 7 Andmeplaat\* 8 Sisse/välja lüliti sisse- ja väljalülitamiseks ning kiirendamiseks kuni max käiguarvuni. 9 Käigukiiruse eelvalimisratas 10 Tagumine käepide 11 Võrgupistikuga toitejuhe (4,0 m) 12 Saagimistoe riivistus \* ei ole näha

Teie ohutuse heaks


HOIATUS!

Lugege läbi köik ohutusnõuded ja juhendid. Ohutusnõuete ja juhendite eiramise tagajärg vöib olla elektrilöök, tulekahju ja/või rasked kehavigastused. Hoidke köik ohutusnõuded ja juhendid alles, et neid ka hiljem lugeda. Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni: – see kasutusjuhend, – elektritööriistade käsitsemise „Üldised ohutusjuhised” lisatud brošüüris (vihikunr 315.915), - töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad. Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult – selleks ette nähtud otstarbel, – tehniliselt laitmatus seisukorras. Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Pendelsaag sobib

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris, – metalli, plasti ja puidu saagimiseks, - keraamiliste plaatide ja keraamilise materjali saagimiseks, – sirgelt ja kaarjalt lõikamiseks, – torude lõikamiseks, - tarvitamiseks selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.

Aku-pendelsaagide ohutusjuhised

Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda toitejuhet, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi. ■ Hoidke käed saagimisalast eemal. Ärge pange kätt töödeldava materjali alla. Kokkupuutel saelehega võite saada vigastada. ■ Pange elektritööriist vastu töödeldavat materjali vaid sisselülitatud olekus. Vastasel juhul vöib tööriist materjalisse kinni jääda ja ähvardab tagasilöögi oht. ■ Veenduge, et saagimistugi on saagimisel alati vastu töödeldavat materjali. Saeleht vöib kinni jääda ja nii vöib kaduda kontroll elektritööriista üle. Lülitage pärast töö löpetamist elektritööriist välja ja tömmake saeleht löikekohast välja alles siis, kui see on seiskunud. Nii väldite tagasilööki ja saate elektritööriista turvaliselt käest panna. ■ Kasutage vaid laitmatus seisukorras saelehti. Paindunud või nürid saelehed võivad murduda ja tekitada tagasilöögi. - Ärge pidurdage saelehte pärast väljalülitamist külgmise vastusurve avaldamisega. Saeleht võib saada kahjustada, murduda või tekitada tagasilöögi. ■ Kinnitage materjal tugevasti. Ärge toetage materjali kunagi käe või jalaga. Ärge puudutage töötava saega ühtki eset või maapinda. Tagasilöögi oht! - Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit; kui kaabel saab kahjustada töö käigus, tömmake pistik pistikupesast välja. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu. ■ Kasutage varjatud juhtmete leidmiseks sobivat detektorit või pöörduge info saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi ohu. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi. ■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida. ■ Hoidke oma töökoht puhas. Eriti ohtlikud on materjalisegud. Kergmetallide tolm vöib süttida vöi plahvatada. ■ Enne elektritööriista käestpanekut oodake, kuni see on seiskunud. Elektritööriist võib materjalisse kinni jääda ja nii võib kaduda kontroll selle üle. ■ Kinnitage töödeldav materjal. Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal kui ainult käega kinni hoides.

Eriohutusjuhised

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele. ■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest). ■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.

Müra ja vibratsioon

Müra- ja vibratsiooninäitajad on saadud vastavalt standardile EN 62841. Seadme tüüpiline A-väärtuse müratase:

		RS13-32	RSP13-32
Helirõhu tase dB(A) 89,6		90,5
Helivõimsuse tase	dB(A)	100,6 10	1,5
Määramatus K dB 3

		RS13-32	RSP13-32
Vibratsiooni koguväärtus:
Laastplaatide saagimisel, emissiooni väärtus ah	m/s2	10 10,9
Puitprusside saagimisel, emissiooni väärtus ah	m/s2	12,3 10,4
Määramatus K m/s2		1,5

TÄHELEPANU!

Esitatud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.

i MÄRKUS

Nendes juhendites esitatud vibratsioonitase on mõõdetud standardiga EN 62841 määratud mõõtmismeetodi järgi ning seda võib kasutada elektritööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Esitatud vibratsioonitase kehtib elektritööriista jaoks ette nähtud rakenduse kohta. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sees, kuid sellega parajasti ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvalt vähendada. Määrake kindlaks lisameetmed kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektritööriista ja tarvikute hooldamine, käte soojashoidmine, töötoimingute korraldamine.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ja kontrollige, kas kõik osad on olemas ja ega mõni neist ei ole saanud transpordi käigus kahjustada.

Saelehtede sisestamine/vahetamine


HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

Kasutatud saelehe eemaldamine


ETTEVAATUST!

- Kasutatud tarvikud võivad minna kuumaks. Kandke kaitsekindaid! - Saelehe eemaldamise suunas ei tohi olla inimesi, loomi ega õrnu pindu.

Illustration of a saw cutting tool with two directional arrows indicating movement (no text or symbols)

Vabastage tööriista kinnituse riivistus vastupäeva keerates ja kinni hoides (1.). Kasutatud saeleht tõugatakse vedru jõul välja (2.).

MÄRKUS

Kui kasutatud saelehte välja ei tõugata, tõmmake see suunaga ette tööriista kinnitusest välja.

Uue saelehe paigaldamine

Valige töödeldavale materjalile vastav saeleht. Vaadake kasutatavaid saelehti tootja kataloogidest.

ETTEVAATUST!

Saehammastest tingitud vigastusoht. Kandke kaitsekindaid! Tööriista kinnitusel ei tohi olla saagimisjääke. Eemaldage mustus ja praht suruõhu või harjaga.  ■ Avage tööriistahoidik (1.) vastupäeva pöörates, tööriistahoidik fikseerub löppasendis. ■ Pange saeleht tööriista kinnitusse ja lükake piirikuni sisse (2.). ■ Vabastage tööriista kinnituse riivistus, riivistus sulgub vedru jõul. ■ Kontrollige, kas kinnitus peab, tömmates saelehte käega mitu korda.

MÄRKUS

Kui tööriista kinnituse riivistus ei sulgu öigesti, siis sulgege riivistus pääripäeva keerates.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Käigusageduse reguleerimine


Close-up of a mechanical component with arrows indicating motion, showing a circular feature labeled '5' and a handle (no text or symbols present)

Käigusageduse seadistamiseks keerata reguleerimisratas soovitud väärtuse peale. Käigusagedus söltub töödeldavast materjalist ja seda saab välja selgitada proovilõigete abil. Puidu lõikamiseks valida tavaliselt kõrgem käigusagedus. Metalli ja plasti lõikamiseks valida madalam käigusagedus.

Saelehe liikumisviisi valimine

Liikumisviise on kaks: otseliikumine ja pendelliikumine.

Otseliikumine aste 0

Saag liigub ainult horisontaalselt. Sobib eelkõige metalli lõikamiseks. Kui puidu lõikamisel soovitakse saada väga head lõiketulemust, kasutada otseliikumise funktsiooni.

Pendelkäik, keeramine 180°

Saag liigub horisontaalselt ja vertikaalselt (pendelliikumine). Sobib hästi puidu kiiresti saagimiseks. Käigupikkus sujuvalt reguleeritav (aste 1-3)

Aste Käigukõrgus
1	1
2	2
3	3

Saagimistoe kohandamine


HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja. Ülemäärase vibratsiooni vältimiseks peab saagimistugi olema saagimisel alati vastu materjali. Saagimistoe kohandamisel saab nt piirata saelehe lõikesügavust.  ■ Vajutage saagimistoe riivistust (1.). ■ Seadke saagimistugi vajalikule sügavusele (2.). ■ Laske saagimistoe riivistus lahti.

Elektritööriista sisse- ja väljalülitamine

Elektritööriista lüliti võimaldab käiguarvu aeglast tõstmist maksimumini. ■ Vajutage lülitile ja hoidke seda all. Elektritööriist käivitub.

Close-up of a handheld device with a circular arrow pointing to its side panel (no text or symbols visible)

Elektritööriista sisselülitamisel valgustab LED tööala. Seadme väljalülitamine: m ■ Laske lüliti lahti. m m

Käitus


HOIATUS!

Hoidke tööriista kinni alati mölema käega!

Illustration of a hand using a lathe tool to cut a block (no text or symbols visible)

■ Kinnitage saetav materjal võimaluse korral kruustangide vahele. ■ Sael on saagimistugi. See on vibratsiooni vähendamiseks. Lisaks saadakse nii täisnurksed löiked. Pärast väljalülitamist liigub saeleht veel mõnda aega. - Ärge saelehte kohe pärast kasutamist puudutage, kuna see võib olla väga kuum.

Metalli saagimine

Metalli saagimisel kasutage piki lõikejoont määrdevahendit. Nii takistate materjali liigset kuumenemist.

Puidu saagimine

Asetage saag täisnuga all töödeldavale materjalile. Juhtige saagi ühtlasel survel läbi puidu, surudes seejuures saagimistuge vastu töödeldavat materjali.

Saagimine otse seina juures

Tänu bimetall-saelehtede elastsusele on võimalik torude mahalõikamine seinaga tasapinnaliselt. Kasutage selleks piisavalt pikka saelehte, mis ulatub üle toru läbimõõdu. Asetage saeleht seinaga tasapinnaliselt, nii et paindekoht jääb saetavast materjalist väljapoole.

Saagimine materjali keskelt (nn uputuslöige)

Saag sobib puitu ja plasti uputuslõigete tegemiseks. Uputuslõigete tegemiseks kasutage vaid lühikesi saelehti (<150 mm)! ■ Asetage saag materjalile saagimistoe alumise servaga peale nii, et saeleht ei puutu materjali.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ Lülitage saag sisse. ■ Suruge saagimistugi kindlalt vastu materjali ja kallutage saagi ettepoole. Viige saeleht aeglaselt materjali. ■ Kui saagimistugi on täielikult materjalil, saagige mööda soovitud lõikejoont edasi.

i MÄRKUS

Ärge metalli uputuslöikeid tehke.

Lisateave

- Teravate tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga. – Pärast töö löpetamist puhastage elektritööriist ja pange hoiustamiseks transpordikohvris kuiva ruumi.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritööriista juures tömmake pistik pistikupesast välja.

Puhastamine

HOIATUS!

Metallide töötlemise või äärmuslike töötingimuste korral võib korpuse sisepinnale koguneda elektrit juhtiv tolm. ■ Puhastage regulaarselt elektritööriista ja ventilatsioonipilusid. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest. ■ Puhastage korpuse sisemust ja mootorit regulaarselt kuiva suruõhuga.

Reduktor

i MÄRKUS

Reduktoripea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Selle nõude eiramisel kaotab tootja garantii kehtivuse.

Remonttööd

Laske remonttöid teha ainult tootja poolt volitatud klienditeeninduses.

Varuosad ja tarvikud

i MÄRKUS

Kasutage ainult originaalvaruosasid. Teiste ettevõtete varuosade kasutamisel kaotab tootja garantii kehtivuse. Lisatarvikud on loetletud tootja kataloogides. Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigake ära toitejuhe ja muutke see nii kasutuskõlbmatuks.  Ainult ELi riikidele. Ärge visake elektritööriistu olmeprügi hulka! Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi 2012/19/EL ja vastava riikliku seaduse kohaselt tuleb koguda kasutatud elektritööriistad eraldi ning anda need keskkonnasäästlikusse jäätmete taaskasutusse.  Tooraine taaskasutamine äraviskamise asemel. Suunake seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

i MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest.

CE-vastavus

Kinnitame ainuvastutajana, et pt „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normdokumentidega: EN 62841 vastavalt direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetele. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ega töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud seadme otstarbele mittevastava kasutamise või teiste tootjate toodete kasutamise tagajärjel.

Turinys

Naudojami simboliai 195 Simboliai ant jrankio 195 Techniniai duomenys 195 Bendras jrankio vaizdas 196 Jūsu saugumui 197 Triukšmas ir vibracija 198 Nurodymai dirbant 199 Techninė ir profilaktinė priežiūra ..... 201 Nurodymai utilizuoti 202 (€-Atitikties deklaracija 202 Atsakomybės pašalinimas ..... 202

Naudojami simboliai


ISPÉJIMAS!

Nurodo nuolat gresianti pavojų. Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo galimai pavojingą situaciją. Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS!

Nurodo patarimus, kaip dirbti įrankiu, ir svarbią informaciją.

Simboliai ant jrankio


Three circular icons showing a person reading, a safety helmet, and a trash bin symbol (no text or labels)

Prieš eksploatavimą perskaitykite naudojimo instrukciją! Užsidėkite apsauginius akinius! Naudokite klausos apsaugą! Nuoroda dėl seno įrankio utilizavimo (žr. psl. 202)! Techniniai duomenys

Peilinis pjūklas RS 13-32	RSP 13-32
Tinklo įtampa V 220-240
	Hz 50/60
Imama galia W 1300
Atiduodama galia W 600
Tuščiojo veikimo eigų skaičius	min.-1	0-3000
Eiga mm 32
Maks. medžiagos storis – Metalas – Mediena	mm mm	20 230
Svoris pagal „EPTA-procedure 01/2003“	kg 4,6
Saugos klasė		II

Bendras įrankio vaizdas

 1 Pjūklo atrama 2 Priedo jungtis 3 lrankių laikiklio fiksatorius 4 Šviesos diodu apšvietimas Naudojamas darbo sričiai apšviesti. 5 Priekinė rankena 6 Švytuoklės takto jungiklis (0–3 pakopos) 7 Specifikaciju lentelė \* 8 ljungimo / išjungimo jungiklis Skirtas jungti ir išjungti bei pasiekti didžiausią eigų skaičių. 9 Išankstinio takto greičio pasirinkimo reguliatorius 10 Užpakalinė rankena 11 Tinklo kabelis, 4 m ilgio, su šakute 12 Pjūklo atramos fiksatorius \* nematoma

Jūsų saugumui


ISPÉJIMAS!

Perskaitykite visus saugos nurodymus ir instrukcijas. Jei saugos nurodymu ir instrukciju nesilaikoma, gali ištikti elektros šokas, kilti gaisras ir (arba) kyla pavojus sunkiai susižaloti. Visus saugos nurodymus ir perspėjimus saugokite ateičiai. Prieš naudodami elektrini įrankį, pirmiausia perskaitykite ir tik tada dirbkite. Laikykitės: - šios instrukcijos, - „Bendruju saugos taisykliu“, esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio Nr.: 315.915), - naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų. Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai. Šis elektrinis įrankis gali būti naudojamas tik - pagal paskirti, - saugumo technikos požiūriu nepriekaištingos būklės. Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirtj

Peilinis pjūklas yra skirtas – profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse, – metalui, plastikui ir medienai pjaustyti, – plytelėms ir keramikai pjaustyti, – tiesiems ir vingiuotiems pjūviams formuoti, – vamzdžiams pjaustyti, – naudoti kartu su tam skirtais ir gamintojo šiam prietaisui rekomenduojamais įrankiais.

Saugos nurodymai dirbant su peiliniu pjūklu

■ Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį. Sąlytis su laidais, kuriais teka elektros srovė, gali sukelti įtampą metalinėse prietaiso dalyse ir sukelti elektros smūgį. ■ Laikykite rankas atokiai nuo pjovimo srities. Nekiškite rankų po gaminiu. Prisilietus prie pjūklo geležtės kyla pavojus susižaloti. ■ Ruošinį pradėkite pjauti tik įjungę elektrinį įrankį. Kitaip, įstatomajam įrankiui užstrigus ruošinyje, galite patirti atgalinį smūgį. ■ Atkreipkite dėmesį, kad pjaunant pjūklo atrama visada būtų prigludusi prie ruošinio. Pjūklo geležtė gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio. ■ Baigę dirbti išjunkite elektrini įrankį ir pjūklo geležte iš pjūvio vietos ištraukite tik pjūklo geležtei visiškai sustojus. Taip išvengsite atgalinio smūgio ir galėsite saugiai padėti elektrini įrankį. ■ Naudokite tik nepažeistas, nepriekaištingos kokybės pjūklo geležtes. Sulenktos ir neaštrios pjūklo geležtės gali sulūžti arba dėl jų gali įvykti atgalinis smūgis. Išjunge pjūklo geležtės nestabdykite spausdami iš šono. Pjūklo geležtė gali būti pažeista, sulūžti arba gali įvykti atgalinis smūgis. Stipriai priveržkite medžiagą. Ruošinio negalite prispausti ranka ar koja. Besisukančiu pjūklu nelieskite jokių daiktų ar žemės. Gali įvykti atgalinis smūgis. ■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuka, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų. ■ Paslėptoms maitinimo linijoms aptikti naudokite tinkamus ieškiklius arba kreipkitės į vietinę elektros energijos tiekimo įmonę. Kontaktas su elektros laidais gali sukelti gaisrą ir elektros smūgį. Pažeidus dujotiekio liniją gali įvykti sprogimas. Patekus į vandentiekio liniją gali būti sugadinamas turtas arba galima gauti elektros smūgį. Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau. Darbo vietą laikykite švarią. Medžiagų mišiniai yra labai pavojingi. Lengvos metalo pjuvenos gali degti arba sprogti. Elektrini įrankį padėkite tik jam visiškai sustojus. Įstatomasis įrankis gali įstrigti, todėl gali nepavykti suvaldyti elektrinio įrankio. ■ įtvirtinkite gamini. Spaustuvuose įtvirtintas gaminys yra laikomas tvirčiau nei ranka.

Specialieji saugos nurodymai

■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje. ■ Neapdorokite medžiagų, kurios gali skleisti kenksmingas sveikatai medžiagas (pvz., asbesto). ■ Norėdami pažymėti elektrinį įrankį, naudokite tik lipdukus. Neleistina gręžti kiaurymių korpuse.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 62841. A redukuoto įrankio triukšmo lygio įprasta vertė:

		RS13-32	RSP13-32
Triukšmo slėgio lygis	dB(A)	89,6 90,5
Triukšmo galios lygis	dB(A)	100,6 10	1,5
Paklaida K dB 3
Suminis vibracijų lygis:
Medienos drožlių plokštės pjovimas, emisijos vertė ah	m/s ^2	10 10,9

		RS13-32	RSP13-32
Medienos sijų pjovimas, emisijos vertė ah	m/s ^2	12,3 10	0,4
Paklaida K m/s	^2	1,5

DÉMESIO!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS!

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindinę elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti. Norint tiksliai įvertinti vibracijos apkrova, reikėtų atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Nurodymai dirbant

Prieš pirmą naudojimą

Išpakuokite elektrinį įrankį ir priedus ir patikrinkite, ar pristatytas visas komplektas, ar jis nepažeistas transportuojant.

Pjūklo geležčių įstatymas / keitimas


ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

Naudotos pjūklo geležtės išmetimas


ATSARGIA!!

- Naudoti darbiniai įrankiai gali įkaisti. Nešiokite apsaugines pirštines! – Išmetimo kryptimi negali būti žmonių, gyvūnų ar jautrių paviršių.

Illustration of a manual saw tool with two labeled steps (1 and 2), showing the process from cutting to opening the blade.

■ lrankių laikiklio fiksatorių atlaisvinkite sukdami prieš laikrodžio rodyklę ir prilaikykite (1.). Naudotą pjūklo geležte išmeta spyruoklės jėga (2.).

i NURODYMAS!

Jei naudota pjūklo geležtė neišmetama, ją reikia iš priekio ištraukti iš įrankių laikiklio.

Naujos pjūklo geležtės įstatymas

Pjūklo geležte parinkite pagal apdirbamą medžiaga. Kokias pjūklo geležtes galite naudoti, nurodyta gamintojo kataloguose.

ATSARGIAI!

Pjovimo dantys gali sužeisti. Nešiokite apsaugines pirštines! ■ ľrankių laikiklyje negali būti pjovimo likučių. Nešvarumus išpūskite suslėgtuoju oru arba išvalykite šepečiu.  ■ ľrankio laikikli atidarykite, pasukdami prieš laikrodžio rodyklę (1.), ľrankio laikiklis užsifiksuoja galinėje padėtyje. ■ Pjūklo geležte įstatykite į įrankių laikiklį ir įstumkite iki galo (2.). ■ Atlaisvinkite įrankių laikiklio fiksatorių; jį uždarys spyruoklės jėga. ■ Kelis kartus patraukite pjūklo geležte, kad patikrintumėte, ar ji tinkamai užsifiksavo.

NURODYMAS!

Jei įrankių laikiklio fiksatorius užsifiksuoja netinkamai, jį užfiksuokite sukdami pagal laikrodžio rodyklę.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Judesių skaičiaus reguliavimas


Illustration of a firearm being adjusted for a car's seatbelt, showing the handle and seat number 5 (no text or symbols present)

■ Judesių skaičiui nustatyti reguliavimo ratuką nustatykite ties norima verte. Tinkamas judesių skaičius priklauso nuo apdirbamos medžiagos ir gali būti nustatomas atliekant bandomajį pjūvj. Medienai pjauti yra parenkamas didesnis sūkių skaičius. Metalui ir medienai pjauti reikalingas mažesnis judesių skaičius.

Judesio rūšies nustatymas

Galima pasirinkti iš dviejų judesio rūšių: tiesinio ir švytuoklinio judesio.

Illustration of a mechanical device with a magnified inset showing a numbered component (no text or symbols present)

Tiesinis judesys ◇θ pakopos

Pjūklas atlieka tik horizontalų judesį. Labiausia tinka metalui pjauti. Jei pjaunant medieną reikia labai gero pjūvio vaizdo, taip pat naudojamas tiesinis judesys.

Švytuoklės takto pasukimas 180°

Pjūklas atlieka horizontalius ir vertikalius judesius (švytuoklinius judesius). Judesio rūšis geriausia tinka medienai sparčiai pjauti. Taktas reguliuojamas bepakopiu būdu (1–3 pakopos)

Pakopa Takto aukštis
1	1
2	2
3	3

Pjūklo atramos reguliavimas

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo. Pjaunant pjūklo atrama visada turėtų priglusti prie medžiagos, kad būtų galima išvengti per daug didelės vibracijos. Reguliuodami pjūklo atramą galite, pavyzdžiui, apriboti pjūklo geležtės pjūvio gylį.  ■ Paspauskite pjūklo atramos fiksatorių (1.). ■ Pjūklo atramą nustatykite reikiamame gylyje (2.). ■ Atpalaiduokite pjūklo atramos fiksatorių.

Elektrinio įrankio įjungimas / išjungimas

Elektrinio įrankio jungikliu galima eigų skaičių lėtai padidinti iki didžiausios reikšmės. ■ Paspauskite jungiklj ir laikykite jì nuspaudę. Elektrinis įrankis įsijungia.

Close-up of a handheld device with a circular arrow pointing to a button, no visible text or symbols.

Kai elektrinis įrankis įjungtas, šviečia darbo srities šviesos diodas. Išjunkite prietaisą: m m ■ Jungiklj atleiskite. m m Patarimai dirbant ^ 1975 (1980) m m

!SPÉJIMAS!

Elektrini įrankį visada tvirtai laikykite abiem rankomis!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Jei jmanoma, pjaustomą ruošinį priveržkite veržiamuoju įtaisu. Pjūkle yra pjūklo atrama. Ji naudojama vibracijai sumažinti. Be to, galima formuoti pjūvius stačiu kampu. Išjungus įrankį, pjūklelio geležtė dar kurį laiką juda. ■ Baigę dirbti niekada iš karto nelieskite pjūklo geležtės, nes ji gali būti labai karšta.

Metalo pjovimas

Pjaudami metalą išilgai pjūvio linijai užtepkite tepimo priemonės. Tuomet metalas nejkais per daug.

Medienos pjovimas

Pjūklą ties ruošiniu nustatykite stačiu kampu. Tolygiai spausdami pjūklą traukite per medieną, o pjūklo atramą spauskite prie ruošinio.

Pjovimas arti sienos

Kadangi bimetalo pjūklo geležtės yra elastingos, galima vamzdžius nupjauti prie pat sienos. Naudokite pakankamai ilgą pjūklo geležtę, kurios skersmuo yra didesnis už vamzdžio. Pjūklo geležtę pridėkite prie sienos taip, kad sulenkimo vieta būtų už pjaunamo ruošinio.

lleidžiamieji pjūviai

Šiuo pjūklu galima įleidžiamuosius pjūvius formuoti medienoje ir plastike. Ileidžiamiesiems pjūviams galima naudoti tik trumpas pjūklo geležtes (< 150 mm)! ■ Pjūklo atramos apatinį kraštą padėkite ant ruošinio taip, kad pjūklo geležtė neliestų ruošinio.

Illustration of a hand using a lever to lift a tool, with motion arrows indicating direction (no text or symbols)

■ ljunkite pjūklą. Pjūklo atramą tvirtai spauskite prie ruošinio ir pakreipkite pjūklą i priekį. Pjūklo geležte lėtai įleiskite i ruošinį. Kai pjūklo atrama visiškai priglunda prie ruošinio, toliau pjaukite norima pjūvio linija.

i NURODYMAS

Ileidžiamuoju pjūviu negalima pjauti metalo.

Kiti nurodymai

– Naudojant „aštrius“ įstatomuosius įrankius didėja elektrinio įrankio darbo našumas ir ilgėja eksploatavimo trukmė. – Po darbo elektrinį įrankį išvalykite ir laikykite transportavimo lagaminėlyje sausoje vietoje.

Techninė ir profilaktinė priežiūra

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio priežiūros darbus ištraukite tinklo kabelio šakutę iš šakutės lizdo.

Valymas

!SPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinése korpuso ertmése gali susikaupti laidžios dulkés. ■ Reguliariai valykite elektrinius įrankius ir ventiliacijos plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės. ■ Korpuso vidų ir variklį reguliariai prapūskite sausu suslėgtuoju oru.

Pavara

i NURODYMAS!

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik į gamintojo igaliotas klientų aptarnavimo dirbtuves.

Atsarginės dalys, priedai ir reikmenys

i NURODYMAS!

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitu jmoniu gaminiai, gamintojo garantiniai jsipareigojimai negalioja. Informaciją apie kitus priedus, ypač įstatomuosius darbo įrankius, rasite gamintojo kataloguose. Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

!SPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.  Tik ES šalyse. Neišmeskite elektrinių įrankių į buitinių atliekuų konteinerius! Pagal Europos Sajungos direktyvą Nr. 2012/19/ES dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.  Antrinis žaliavų naudojimas vietoje atliekų tvarkymo. Prietaisą, priedus ir pakuotę reikėtų atiduoti aplinką tausojančiam antriniam panaudojimui. Kad būtų galima tinkamai išrūšiuoti perdirbimui, plastikinės dalys yra paženklintos.

i NURODYMAS!

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikties deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus: EN 62841 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis. Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas. Gamintojas ir jo atstovai neatsako už nuostolius, jei buvo naudojama ne pagal paskirtį arba kartu su kitų gamintojų produktais.

Saturs

Izmantotie simboli 203 Simboli uz instrumenta. 203 Tehniskā informācija 203 Iss apskats 204 Jūsu drošībai 205 Trokšni un vibrācija 206 Lietošanas noteikumi 207 Tehniskā apkope un kopšana ..... 209 Norādījumi par likvidēšanu .....210 CE atbilstība 210 Atruna 210

Izmantotie simboli


BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību. Sī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju. Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS!

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

 Pirms ekspluatācijas izlasiet lietošanas pamācību!  Lietojiet acu aizsargu!  Lietojiet trokšnu aizsargu!  Norādījums par nolietotās ierīces likvidēšanu (skat. lappusi 210)! Tehniskā informācija

Zobenzāgis RS 13-32	RSP 13-32
Tīkla spriegums V/Hz 220	0-240
	Hz 50/60
Patērējamā jauda W 1300
Lietderīgā jauda W 600
Gājienu skaits tukšgaitā	min^-1	0-3000
Gājiens mm 32
Maks. materiālabiezums– metāls– koks	mmmm	20230
Svars atbilstīgi „EPTA procedūrai 01/2003”	kg 4,6
Aizsargklase		II

Iss apskats

 1 Zāga balsts 2 Instrumenta nostiprinājums 3 Instrumenta nostiprinājuma fiksators 4 LED apgaismojums darba zonas apgaismošanai. 5 Priekšējais rokturis 6 Svārsta gājiena slēdzis (pakāpe 0–3) 7 Datu plāksnīte\* 8 leslēgšanas/izslēgšanas slēdzis ieslēgšanai un izslēgšanai, maksimālā gājienu skaita sasniegšanai. 9 Regulēšanas ripa ātruma izvēlei 10 Aizmugurējais rokturis 11 4,0 m tīkla kabelis ar kontaktdakšu 12 Zāga balsta fiksators \* nav redzama

Jūsu drošībai


BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Neievērojot drošības tehnikas noteikumus un norādījumus, var radīt elektriskās strāvas triecienu, aizdegšanos un/vai smagus ievainojumus. Saglabājiet drošības tehnikas noteikumus un norādījumus nākotnei. Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar: - šo lietošanas pamācību, - pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem” darbā ar elektroinstrumentiem (aprakstu Nr.: 315.915), - darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām. Šis elektroinstruments izgatavots atbilstoši tehnikas limenim un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Tomēr tā izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai – paredzētajiem darbiem, - drošības tehnikas noteikumiem atbilstošā stāvoklī. Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Zobenzāgis ir paredzēts – profesionālai izmantošanai rūpniecībā un amatniecībā, – metāla, plastmasas un koksnes zāgēšanai, – flīžu un keramikas zāgēšanai, – zāgēšanai taisnā vai liektā līnijā, – caurułu zāgēšanai, - izmantošanai ar tam piemērotu un ar šīs ierīces ražotāja ieteiktu instrumentu.

Drošības norādes par zobenzāgiem

■ Turiet instrumentu tikai aiz izolētajiem rokturiem, ja izpildāt darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumenta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detaļās un izraisīt elektrotraumu. Netuviniet rokas zāga darbības zonai. Netveriet zem sagataves. Saskaroties ar zāga plātni, pastāv traumu risks. Pielieciet pie apstrādājamā materiāla tikai ieslēgtu elektroinstrumentu. Citādi pastāv atsitiena risks, kad izmantotais instruments iekersies apstrādājamajā materiālā. ■ Raugieties, lai zāga balsts vienmēr būtu piespiests pie apstrādājamā materiāla. Zāga plātne var iekerties, tādējādi liekot zaudēt kontroli pār elektroinstrumentu. Kad darba process ir pabeigts, izslēdziet elektroinstrumentu un tikai tad izņemiet zāga plātni no materiāla, kad tā ir pilnīgā miera stāvoklī. Tā jūs izvairīsieties no atsitiena un varēsiet droši nolikt elektroinstrumentu. Izmantojiet tikai nebojātas, teicamā stāvoklī esošas zāga plātnes. Saliektas vai neasas zāga plātnes var salūzt vai izraisīt atsitienu. ■ Pēc izslēgšanas nemēģiniet nobremzēt zāga plātni, piespiežot sānu malu. Tā var sabojāt vai salauzt zāga plātni, vai izraisīt atsitienu. Kārtīgi iespīlējiet materiālu. Neatbalstiet apstrādājamo materiālu ar roku vai kāju. Kad zāgis darbojas, nepieskarieties ar to priekšmetiem vai zemei. Pastāv atsitiena risks. ■ Neizmantojiet elektroinstrumentu, ja kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli palielina elektrotraumu risku. Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu. ■ Strādājot turiet stingri elektroinstrumentu abās rokās un ieņemiet stabilu stāju. Ar divām rokām elektroinstrumentu var vadīt drošāk. ■ Uzturiet tīru savu darba vietu. Materiāla maisījumi ir īpaši bīstami. Vieglo metālu putekļi var aizdegties vai izraisīt sprādzienu. ■ Pirms noliekat elektroinstrumentu, nogaidiet, kamēr tas pārstāj darboties. Izmantotais instruments var aizākēties, tādējādi liekot zaudēt kontroli pār elektroinstrumentu. ■ Nostipriniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var drošāk turēt nekā ar roku.

īpašās drošības norādes

■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes. ■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu). ■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

Trokšni un vibrācija

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 62841. Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

		RS13-32	RSP13-32
Skaņas spiediena līmenis	dB(A)	89,6 90,5
Skaņas jaudas līmenis	dB(A)	100,6 10	1,5
Mērījuma neprecizitāte K	dB	3

		RS13-32	RSP13-32
Svārstību summārā vērtība:
skaidu plākšņu zāgēšana, emisijas vērtība ah	m/s2	10 10	,9
koka siju zāgēšana, emisijas vērtība ah	m/s2	12,3 1	0,4
Mērījuma neprecizitāte K	m/s2	1,5


UZMANĪBU!

Dotās mērijumu vērtības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORÃDE!

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai. Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā. Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, piem., attiecībā uz elektroinstrumenta un izmantoto instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jālieto skañas aizsargs.

Lietošanas noteikumi

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes pilnību un transportēšanas bojājumus.

Zāga plātnu ievietošana/maina


BRĪDINĀJUMS!

Izmantojiet elektroinstrumentu tikai ar uzstādītu papildrokturi.

Izmantotās zāga plātnes izņemšana


UZMANĪBU!

– Izmantotie darba instrumenti var būt karsti. Valkājiet aizsargcimdus! - Virzienā, kurā atspere izsviedīs zāga plātni, nedrīkst atrasties cilvēki, dzīvnieki vai neizturīgas virsmas.

Illustration of a manual saw tool with two labeled steps (1 and 2), showing mechanical components and motion direction (no text or symbols beyond labels)

■ Atbrīvojiet instrumenta nostiprinājuma fiksatoru, griežot pretēji pulksteņrādītāju kustības virzienam, un stingri turiet (1.). Atsperes spēks izsviedīs izmantoto zāga plātni (2.).

NORĀDĪJUMS!

Ja izmantotā zāga plātne netiek izsviesta, tad, velkot uz priekšu, izņemiet zāga plātni no instrumenta nostiprinājuma. Jaunas zāga plātnes ievietošana Izvēlieties apstrādājamajam materiālam atbilstošu zāga plātni. Zāgu plātnu pielietojumu skatiet ražotāja katalogos.

UZMANĪBU!

Zāga zobi var radīt traumas. Valkājiet aizsargcimdus! ■ Instrumenta nostiprinājums jāiztīra no zāgu skaidām. Tīriet ar saspiestu gaisu vai suku.  ■ Atveriet instrumenta stiprinājumu, griežot pretēji pulksteņrādītāju kustības virzienam (1.), instrumenta stiprinājums nofiksējas galējā stāvoklī. ■ levietojiet instrumenta nostiprinājumā zāga plātni un bīdiet uz priekšu līdz gala aizturim (2.). ■ Atlaidiet instrumenta nostiprinājuma fiksatoru, to aizvērs atsperes spēks. Vairākas reizes pavelkot zāga plātni, pārbaudiet, vai tā ir kārtīgi nostiprināta.

NORĀDĪJUMS!

Ja instrumenta nostiprinājuma fiksators neaizveras pareizi, tad aizveriet fiksatoru, griežot pulksteņrādītāju kustības virzienā.

Illustration of a saw cutting tool with a gear and handle (no text or symbols)

Gājienu skaita regulēšana


Close-up of a mechanical component with arrows indicating motion, showing a numbered part and a close-up view (no text or symbols)

Gājienu skaita nostādīšanai nostādiet iestatīšanas disku uz nepieciešamo vērtību. Piemērotais gājienu skaits atkarājas no apstrādājamā materiāla un to var noteikt, izdarot izmēginājuma griezumus. Parasti koka zāgēšanai tiek izvēlēts augsts gājienu skaits. Metāla un plastmasas griešanai nepieciešams zemāks gājienu skaits.

Gājiena veida nostādīšana

Var izvēlēties divus gājiena veidus: taisno un svārstgājienu.

Taisnais gājiens ◆pakāpe 0

Zāgis izpilda tikai horizontālas kustības. Vislabāk piemērots metāla griešanai. Ja, zāgējot koksnī, ir nepieciešams ľoti labs griezuma izskats, tad jāizmanto taisnais gājiens.

Pagrieziet turp-atpakal gājienu par 180°

Zāgis izpilda horizontālas un vertikālas kustības (svārstkustības). Šis gājienu veids ir vislabāk piemērots ātrai koksnes zāgēšanai. Pilnīgi regulējams gājiena izmērs (pakāpe 1-3)

Pakāpe Pacelšanas
	augstums
1	1
2	2
3	3

Zāga balsta regulēšana


BRĪDINĀJUMS!

Izmantojiet elektroinstrumentu tikai ar uzstādītu papildrokturi. Zāgēšanas laikā zāga balstu vienmēr vajadzētu piespiest pie materiāla, lai izvairītos no pārmērīgas vibrācijas. Regulējot zāga balstu, var, piemēram, ierobežot zāga plātnes griezuma dzilumu.  ■ Nospiediet zāga balsta fiksatoru (1.). ■ Noregulējiet zāga balstu vajadzīgajā attālumā (2.). ■ Atlaidiet zāga balsta fiksatoru.

Elektroinstrumenta ieslēgšana/izslēgšana

Elektroinstrumenta slēdzis Įauj lēnām palielināt gājienu skaitu līdz maksimālai vērtībai. ■ Nospiediet slēdzi un turiet nospiestu. Elektroinstruments sāk darboties.  Kad elektroinstruments ir ieslēgts, LED apgaismo darba zonu. Ierīces izslēgšana: ■ Atlaidiet slēdzi.

Darba norādījumi


BRĪDINĀJUMS!

Vienmēr turiet elektroinstrumentu ar abām rokām!

Illustration of a hand using a sawtopper to cut a block (no text or symbols visible)

■ Ja iespējams, iespīlējiet apstrādājamo materiālu skrūvspīlēs. Zāgim ir izveidots zāga balsts. Tas ir paredzēts vibrāciju samazināšanai. Turklāt tādējādi tiek nodrošināts zāgējums taisnā lenkī. ■ Pēc izslēgšanas zāga plātne kādu laiku turpina kustēties pēc inerces. ■ Nekad ne pieskarieties zāga plātnei tūdal pēc zāgēšanas, Jo tā var būt loti karsta.

Metāla zāgēšana

Zāgējot metālu, gar griezuma līniju uzklājiet ellošanas līdzekli. Tādējādi materiāls tiks pasargāts no pārāk lielas sakaršanas.

Koksnes zāgēšana

Novietojiet zāgi taisnā leŋkī uz apstrādājamā materiāla. Ar vienmērīgu spiedienu vadiet zāgi caur koksnī, turklāt zāga balstam jābūt piespiestam pie apstrādājamā materiāla.

Zāgēšana tieši pie sienas

Tā kā bimetāliskās zāga plātnes ir elastīgas, caurules iespējams nozāgēt vienā līmenī ar sienu. Šim nolūkam izmantojiet pietiekami garu zāga plātni, kas ir garāka par caurules diametru. Pielieciet zāga plātni vienā līmenī ar sienu, lai lūzuma vieta atrastos ārpus zāgējamā materiāla.

Gremdes griezumi

Zāgis ir piemērots iegremdētai zāgēšanai koksnē un plastmasā. Veicot iegremdētos griezumus, izmantojiet vienīgi īsās zāga plātnes (<150 mm)! ■ Uzlieciet zāgi ar balsta apakšējo malu uz apstrādājamā materiāla tā, lai zāga plātne nepieskartos materiālam.

Illustration of a hand using a sawtooth tool to cut a surface, showing motion direction (no text or symbols)

■ leslēdziet zāgi. ■ Spiediet zāga balstu pret apstrādājamo materiālu un sagāziet zāgi uz priekšu. Zāga plātne lēnām iegremdējas apstrādājamajā materiālā. Kad zāga balsts ir visā pilnībā atbalstīts pret materiālu, turpiniet zāgēt gar vēlamo griezuma līniju.

i NORÃDE

legremdētie griezumi nav atļauti metālā.

Papildnorādījumi

– Izmantojot „asus” darba instrumentus, palielinās darba ražīgums un elektroinstrumenta darbmūžs. – Pēc darba notīriet elektroinstrumentu un glabājiet transportēšanas koferī sausā vietā.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Izmantojiet elektroinstrumentu tikai ar uzstādītu papildrokturi.

Tīrīšana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi. ■ Regulāri iztīriet elektroinstrumentu un ventilācijas spraugas. Tīrīšanas biežums ir atkarīgs no apstrādājamā materiāla un lietošanas ilguma. ■ Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu.

Pārvads

i NORĀDĪJUMS!

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus drīkst veikt tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

i NORĀDĪJUMS!

Nomaiņai izmantojiet tikai ražotāja origināldetaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi. Ar pārējo aprīkojumu, galvenokārt ar izmantojamajiem darba instrumentiem, var iepazīties ražotāja katalogā. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus jūs atradīsiet mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.  Tikai ES valstim. Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām” un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.  Izejvielu pārstrāde, nevis atkritumu iznīcināšana. lerīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstoša utilizēšana. Uz plastmasas detaļām ir marķējums, lai pārstrādē varētu ievērot plastmasas veidu tīrību.

i NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija” aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 62841 atbilstīgi noteikumiem Direktīvās 2014/30/ES, 2006/42/EK, 2011/65/ES. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) 08.11.2018 FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atruna

Ražotājs un viņa pārstāvis neatbild par zaudējumiem un peļnas zudumiem, ko radījis saimnieciskās darbības pārtraukums, kuru izraisījis ražojums vai ražojuma izmantošanas neiespējamība. Ražotājs un viņa pārstāvis neatbild par materiālajiem zaudējumiem, kuri tika izraisīti, neprasmīgi izmantojot ierīci vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.

تنبيه بشأن التخلص من المنتج المستهلك

غذیر!

 يجب جعل الأجنبية المستهلكة غير صاحه للاستعمال وذلك من خلال استبعاد كبل التوصيل بالكهرباء. فقط لدول الacakد الأوروبى يجب عدم التخلص من أدوات العمل الكهريائية من خلال إLCANAها مع الملفات المنزية!  حسب القاعدة التوجيهية الأورOBية 2012/19/EUista نالAJعهاز الkeleyاتية والإلكترونية المستهلكة وتطبيق هذه القاعدة ال trogiهية في تشريعات قومية. فإن أدوات العمل الكهربائية يلزم جَميعها بصورة منفصلة والانتفاع من موادها بصورة متوافقة مع المتطلبات البيئية. إعادة اكتساب #: المواد الحام بدة من التخلص من النفايات.  الجهاز والملحقات التكميلية ومOUAD التغليف ينbefي أن يتم إعادة الانتفاع من موادها بصورة متوافقة مع المتطلبات البيئية الأجزاء Modصنوعة من لدانّ اصناعية ميزة بعلامة لغرض إعادة التدوير كنوع مادة صرف. تنبيه!  يرجى منكم الاست forearm لدى التاجر التخصصي عن إمكانيات التخلص من الأجهزة المستهلكة!

CE بيان التواصل

بُهذا نصرح على مسؤلیتنا الشخصية Pyان المنتج الموصوف IOFICILIA GFT «BIYANATI TQNIE » IYI MPTLBPAT MEGABIR AOMISSTNDAT معابير التوحيد القياسي التالية: حسب أحكام القواعد التوجيهية EN 62841 .2011/65/EU,2006/42/EG,2014/30/EU السوّل عن المستندات التقنية: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr   Eckhard Rühle Manager Research & Development (R & D) Klaus Peter Weinper Head of Quality Department (QD) FLEX-Elektrowerkzeuge GmbH ;2018/11/08

إخلاء المسوّلية

صانع المنتج ومنثله لا ي retrievalن أيه مسؤولية عن أي ضرر و geen فوات كسب يتم التسبب فيه من خلال انقطاع مؤقت للعمل في المؤسسة يكون قد تم التسبب فيه من خلال المنتج أو من خلال عدم إمكانية استخدام المنتج. صنع المنتج ومنله لا يتحملان أيه مسؤولية عن أي ضرYYكون قد تم التسبّف فيه من خلال الاستخدام بصورة غير صحيحة أو من خلال الاستخدام ارتباطاپنتجات مصنوعة من قبل منتجين أخرى.

تنبيه!

 لا تقم بقطوعات غاطسة في المعادن.

إرشادات أخرى

\- استخدام الأدوات الكهربائية «المادة» من شأنه زيادة قدرة العمل والعمر التشفيلي للأدة الكهريائية. \- قم بتنظيف الأداة الكهريائية بعد انتهاء العمل واحتفظ بها في مكان جاف داخل حقية النقل الخصة لها.

الصيانة والعنابة

غذیر!

 احرص على نزع قابس الكهرباء قبل إجراء أبة أعمال على الأداة الkeleyائية.

الynnظيف

عند معAJGE معادن يكن خت ظروف عمل قاسية أن يتجمع غبار قابل للتوصل في nlطاق الداخلي من جسم الجهاز. يجب تنظيف الجهاز وفتحات التهوية بصورة منظمة. تواتر عمليات التنظيف يكون متوفقا على نوع المادة الجاري معاجتها وعلى مدة الاستخدام. يجب تنظيف Schwartz الداخلي من جسم الجهازمع المرك bổورة منظمة عن طريق إزالة الخلفات بالNVخ بهواء مضعوط عند القيمÿنلّك يجب ترك أداة العمل الكهربائية دائرة.

وحدة نقل الحركة

البراغي الموجودة في رأس وحدة نقل الحركة يجب عدم فكها أثناء مدة الضمان. عند عدم الالTZرام بذلك فإن التزامات الضمان الخاصة بنتج الجهاز نсобح لاغية.

تنبيه!

 لا تقدم بфик البراغي الموجودة على علبة الجرك خلال فترة الضمان. في حالة عدم مerationة ذلك. نسقط التزامات الضمان من جانب الجهة الصانعة.

أعمال الإصلاح

يجب عدم إجراء أبة أعمال إصلاح إلا من قبل إحدى ورش خدمة العملاء المعتمدة من قبل صانع المنتج.

قطع الغيار والملحقات التك Municipal

تنبيه!

 عند الاستبidal يجب عدم استخدام أية قطع غيار غير قطع الغيار الأصلبة المنتجة من قبل صائع المنتج. عند استخدام قطع غيار من ماركات أخرى غير ماركة صانع الجهاز فإن التزامات الضمان الخاصة بنتج الجهاز نсобح لاغية. في كتالوجات صانع المنتج جدون ملحقات تكميلية أخرى. وعلى وجه الخصوص أدوات عمل نرك iiية. للاطلاع على رسومات المنظر المدد وقوائم قطع الغبار يرجى www.flex-tools.com : الregexp إلى موقعنا في الإنترت احرص على تثبيت قطعة الشغل المراد قطعها في منجلة قدرا الإمكان يتوفرbalمنشار قاعدة ارتكاز للمنشار. Bihar تهدف إلى الحد من الاهتازات. كما أنها tradesم لعمل القطوعات المعامدة. بعد الإيقاف. يظل نصل المنشار دائرا لفترة قصيرة. لا تمسك نصل المنشار مباشرة بعد الاستخدام، إذ أنه يكون ساخنا للغابة. نشر المعادن عند النشر في المعادن احرص على استخدام مادة التزليق بحاذاة خط القطع. wedذك تجنب السخونة الشديددة في الحامات. نشر الخشب ضع المنشار على قطعة الشغل بشكل متعامد. قم بتوجيه النشر عبرARCHIB بدفع منظيم واضغط على قاعدة ارتكاز النشر باجاه قطعة الشغل أ Thenاء القيام بذلك. النشر في الجدران مباشرة نظرا لمرونة نصل المنشار ethnائي الم Oxygen公积金 فصل migrants بشكل متساطح مع الجدار. وللقيام بها Flightzaicos استخدام نصل منشار طويلPack يكفي ويزيد على قطر المسورة. ضع نصل النشار بشكل متساطح مع الجداربحث يكون الجزء المنشني خارج قطعة الشغل المراد نشرها. ال prvوعات الغapatسة هذه المنشار مناسب للقطاعات الغاطسة فيARCHIB والبلاستيك. اقتصر على استخدام نصل المنشار القصير (150م) عند القيام بقطوعات غاطسة! ■ ضع المنشار على قطعة الشغل مع الحافة السفيلة ل Affordable ارتكاز المنشار بحيث لا يتلامس نصل المنشار مع قطعة الشغل.

Illustration of a hand using a lever to cut a tool on a base, showing motion direction (no text or symbols)

قم بتشغيل المنشار. اضغط على قاعدة ارتكاز المنشار في قطعة الشغل بقوة وقم بتحريك المنشار للأمام. واجعل نصل المنشار يتوغل ببطء في قطعة الشغل. عندما نستقر قاعدة ارتكاز النشار على قطعة الشغل تماما. واصل النشر بحاذة خط القطع المرغوب. من المكن خديد عمق قطع نصل النشار مثلا من خلال تعديل قاعدة ارتكاز المنشار. ١. ا Forgط على قبل قاعدة ارتكاز المنشار ■ اضبط قاعدة ارتكاز المنشار على العmic surroundedوب (2).  اترك قفل قاعدة ارتكاز المنشار. تشغيل/إいかファلآداة الكهربائية بتيح مفتاح الأداة الكهريائية الزيادة البطينة في عدد الأشواط حتى القيمة القصوى. اضغط على المفتاح واحتفظ به مpongوطا. تبدأ الأداة الkeleyائية في العمل

Close-up of a handheld device with a close-up view showing internal components and a directional arrow (no text or symbols)

وتبعت لبة LED الضوء في)nطاق العمل عند تشغيل الأدادة الkeleyائية. إيقاف الجهاز: اترك المفتاح إرشادات العمل خذیر! أحكم م Lever الأداة الكهريائية بكلتا يديك دائما!

Illustration of a hand using a sawto to cut a block (no text or symbols visible)

يعتمد عدد الأشواط المناسب على الحثمارات المراد التعامل معها ويكن خديدده بالقيام بعمليات قطع جرببة. وبصفة عامة چكنك اختبار عدد أشواط مرتفع عند القطع في الخشب. ويلزم لقطع المعادن والبلاستيك اختيار عدد أشواط منخفض. ضبط نوع الشوط يتوفر نوعان من أنواع الأشواط للاختيار: الشوط المستقيم والشوط البندولي.  الشوط البندولي ↩️ درجة 0 يقوم المنشار بحركات أفقية فقط. مناسب بشكل خاص في قطع المعادن. وعند الحاجة لعمل مقطع جيد في حالة النشرفي الخشب. استخدام الشوط المستقييم أضا. 180° إدارة الشوط البندولي مقدار يقوم المنشار بحركات أفقية ورأسية (حركات بندولة). نوع شوط مناسب للقطع السريع في الخسب بشكل خاص. ارتفاع الشوط القابل لل CONDITION بسلاسة (درجة 3-1):

مستوى الارتفاع	الدرجة
1	1
2	2
3	3

tangديل قاعدة ارتكاز المنشر خذیرا ⚠️ احرص على نزع قابس الكهرباء قبل إجراء أبة أعمال على الأداة الkeleyائية. يجبأنتستقرقاءداركازلالنشاردائماعلى Harmony عندالنشرلتجنب الاهترازالزائد. يجب أن يتم تنظيف ظرف تركيب الأدوات من بقايا النشر. iclesص من الاتسXCAT باستخدام هواء مudgeوط أو فرشاة.  افتتح ظرف تركيب الأدوات من خلال إدارته عكس اجاه حركة عقارب Csاعة (1). وسوف ب兵团 عرف تركيب الأدوات في الوضع النهاني. قم بتركيب نصل المنشار في ظرف تركيب الأدوات وأدخله حتى النهاية (2). اترك قفل ظرف تركيب الأدوات. فيتم غلق القفل بفعل قوة الزنبرك. تأكد من التثبيت الكامل من خلال سحب نصل المنشار عدة مرات. تنبيه! i في حالة عدم غلق ظرف تركيب الأدوات بشكل صحيح. أغلق قفل ظرف تركيب الأدوات من خلال إدارته في اجّاه عقارب Satisfaction.

Illustration of a mechanical tool with a saw and gear assembly (no text or symbols)

الIterكم في عدد الأشواط

Diagram showing a car interior with a numbered component and directional arrows indicating movement (no text or symbols present)

قم بوضع طارة الضبط على القيمة المرغوبة ل CONDITION عدد الاشواط.

إرشادات الاستعمال

قبل البدة في التشفيل لأول مرة

يتم إخراج أداة العمل الكهربائية والملحقات التكميلية من مواد التغليف ويتم النأكد من وجود متضمنات التوريد بالكامل ومن عدم وجود أي تلف أو ضرermترتب على النقل. تركيب/འغير نصل المنشار قذیرا احرص على نزع قابس الكهرباء قبل إجراء أبة أعمال على الأداة الkehربائية. خلع نصل النشار المستخدم احترس! \- يمكن أن تتعرض أدوات الشغل المستخدمة للسخônica. قم بارتداء قفازا واقيا! \- لا يجب أن يتواعد أ Oreخاص أو حيوانات أو أسطح حساسة في اجاه الطرد.

Mechanical tool diagram showing a saw cutting through a mechanical component with two directional arrows indicating rotation (no text or symbols present)

قم بحل قفل ظرف تركيب الأدوات من خلال إدارته عكس اجاه عقارب lrساعة وأحكم مسکه (1). ويتم خلع نصل المنشار المستخدم بفعل قوة الزنبرك (2). تنبيه! i في حالة عدم خلع نصل النشر المستخدم. اسب نصل النشر للأمام إخراجه من ظرف تركيب الأدوات. تركيب نصل منشار جديد اختر نصل منشار يتوفق مع #:يسم التعامل معها. استرشد عن أنصال المناشر القابلة للاستخدام من كتالوج الجheit الصناعة احترس! خطر وقود إصابات من خلال أسنان القطع. قم بارتداء قفازا واقبا!

تنبيهات أمان وسلامة خاصة

يجب أن يتوافق جهد الشبكة الكهربائية مع قيمة الجهد الواردة في لوحة الصنع. جَنْب التعامل مع المخامات التي قد ينبعث منها مواد تشكل خطورة على الصحة (مثل الأسبستوس). لنزويد أداة العمل الكهربائية بعلامة تبيزجب فقط استخدام لوحات لاصفة. يجب عدم ثقب أية ثقوب في الجسمHWARJY

ال CONDITIONO AND AUTOMOTACIÓN

CEM 62841 منسوال ضوضاء «أ» الذي تم تقييمه للجهازيلغ قدره نطيا:

RSP13-32	RS13-32
90,5	89,6	ديسبيل(أ)	منسوب ضغط الصوت
101,5	100,6	ديسبيل(أ)	منسوب ضغط الصوت
3		ديسبيل	نطاق عدم التيquent
قيمة الاهترازات الاجمالية:
10,9	10	^2 م/ث	قيمة الانبعانات a_h عند نشر-alواح الخسب الحبيبي
10,4	12,3	^2 م/ث	قيمة الانبعانات a_h عند نشر الكتال الخسبية
1,5		^2 م/ث	نطاق عدم التيquent K

خذیر! فيم القياس المذكورة تكون سارية للأجهزة الجيدة. في أثناء الاستخدام اليومي تنغير قيم الضوضاء وقيم الاهترازات. تنبيه! i منسويا الاهztازات المنصوص عليه في إرشادات النشغير هذه EN 62841 قياسها باسلو Pub قياس موحد قياسيا في المعبار و Mickeyن استخدامه لقارنة أدوات عمل كهربائية مع بعضها. وهو مناسب أيضا إجراء تقدمير أولى خمل الاهztازات. منسويا الاهztازات المذكور راجع إلى الاستخدامات الرئيسية لاداة العمل الكهربائية. إلا أنه عند استخدام أ代办ة العمل الكهربائية في تطبيقات أخرى مع أدوات عمل تركيبية مختلفة أو خُت ظروف صيانة غير كافية. فإن منسوب الاه PENازات يكن أن يحيد عن القيمة المذكورة. хочذا ما يكن أن يؤدي إلى زيادة حمل ال aa Mozazat es apsora واضحة على مكان العمل باكمله. ل اجراء تقدير دقيق حمل ال aa Mozazat فإنّه يجب公正 مراعاة الأوقات ال qui يكون فيها الجهاز متوفقا عن التشغيل أو يكون فيها الجهاز مشغلا إلا أنّه لا ينم استخدامه بالفعل. هذا يكن أن يoubي إلى Confidence حمل ال aa Mozazat en apsora واضحة على مكان العمل باكمله. ي رجى منكم خديد إجراءات أمان وسلامة إضافية حماية القائم ب تشغيل الجهاز من مفعول ال aa Mozazat. على سビル المثال: صيانة أداة العمل الكهربائية وأدوات العمل التركيبية. الحفاظ على الأيدي دافئة. تنظيم مجربات العمل. احترس! عند وجود ضغط صوت يزید عن 85 ديسبيل (أ) يجب ارتداء جَهِيزة واقية للسمع. أبع ديدك عن نطاقة النشر. لا تُدخل يدك أسفل قطعة الشغل. إن ملامسة نصل المنشاريؤدي إلى ظهور مخاطر الإصابة بجروح. قم بتوجيه الأدادة الكهربائية نحو قطعة الشغل فقط عندما تكون في حالة النشغيل. قد يتشكل خطر الصدمات الارتدادية إن علقت أدة الشغل في قطعة الشغل. تأكد من استقرار قاعدة ارتكاز المنشار على قطعة الشغل بصورة دائمة أثناء النشر قد يعلق نصل المنشار ما يؤدي إلى فقدان الس tryطة على الأدادة الكهربائية. أطفى الأدادة الكهربائية بعد إنهاع عملية الشغل ولا تسحب نصل المنشار عن القطع إلا بعد أن يتوفق عن الجركة. checkoutك سنتجب الصدمة الارتدادية وتنمكن من وضع الأدادة الكهربائية بأمان. استخدم فقط أنصال المنشارغير التالية والسليمة تماً. أنصال المنشر المن thinnerية أو enthلمة يكن أن نكسر أو تؤدي لصدمة ارتدادية. جَنْب إِيْقَاف نصل المنشاربعد الإِظفاء باللغط الجانيي عليه. قديتلف نصل المنشار أوينىكسرأويسب صدمة ارتدادية. أحكم شد المواد جيدا. وつくف عن سند قطعة الشغل بيديك أو رجليك. لا تلمس أية أغراض أو أرضيات بالنشر وهو دائر. فهناك خطر وقود صدمة ارتدادية. لا تسعمل الأدادة الكهربائية إن كان\*Kالابل الكهربائي تالفا. لا تلمس\*Kالابل التالف واسحب قابس الكهرباء إن أصب الكابل بتلف أثناء مزاولة الشغل. تزيد الكابلات الکهربائية التالفة من خطر الإصابة بصدمة كهربائية يرجي من Needs استخدام أجهزة بحث مناسبة للكشف عما قد يوجد من خطوط إِمداد غير ظapeerde. أو استdegree مؤسسة الإِمداد الجلية وإشراكها في ذلك. الاتصال بخطوط كهرباء يكن أن يؤدي إلى حدought حريق والإلى حدought صدمة كهربائية. إِخاق ضرر أو نلف بخط غاز يكن أن يؤدي إلى حدought انفجار. الدخول في خطوط ماء يؤدي إلى إِخاق تلف أو ضررباشياء. أُمْسَكِ الْأَدَّةَ الْكَهُرِيَّائِي أَنْنَاءُ العَمْلِ إِاحِكَامِ بِكَلَنا يَدِيك وَاتُخَذِ وَضْعَا أَمْنَا. يَتم تُوجِيهُ الْأَدَّةَ الْكَهُرِيَّائِي بُأَمْان بِكَلَنا يَدِيك. حافظ على نظافة مَكَانُ العَمْلِ. تَكَمْنُ المَطورةُ الْبَالْغَة عند مزجِ MALُواد بِعْضُها. وَقَد يُشْتُGLُ الْغَبَارِ الْمَعْدُني الخَفِيف أَوْ يَنْفُجر. قبل أن نتركوا أداة العمل الكهربائية من يدكم وتضعوها عل أي سطح يرجى منكم الانتظار إلى أن تكون أداة العمل التركيبية قد توفعت عن الدوران وأсоб Herbert في وضع السكون التام. أداة العمل الكهربية يمكن أن تشitaك ب \*,م \*ي \*ك \*ب \*ال تات \*ي أ \*ن ت \*د \*ي إ \*ل \* ف ق دان الس ي ط ر ة ع ل \*ي أ \*د \*ا العمل الكهربائية. يجب تأمين الشىء المطلوب معاجته: الشىء المطلوب معاجته المقبوض عليه بواسطة جهيزة قمط أو م Puzzleمة (منجلة) يكون مقبوضا عليه بصور أكثر أمانا مقارنة بالإيم Pace به في يدكم.

من أجل أمانكم وسلامتكم

خذیر! ! يجرى منكم قراعة كافة تنبيهات الأمن والسلامة والإرشادات. التقصير في الالTZام مregistration تنبيهات الأمن والسلامة والإرشادات يكن أن يؤدي إلى حدوث صدمة كهربائية. حريق و/ أو إサービス جسيمة. يجرى منكم الحفاظ على تنبيهات الأمن والسلامة والإرشادات للرجوع إلىها في المستقبل. sqrt البده في استخدام أداة العمل الكهربائية يجب قراءة والتصرف وفقا للتنبيهات والإرشادات المنصوص عليها في: — إرشادات التشفيل هذه. \- تنبيهاتitors wingsالعامة»باًن التعامل مع أدوات العمل الكهربائية في الكتاب الرفق (رقم المنشور: 315.915) \- قواعد وأحكام الوقابة من الحوادث الواجبة,Thபبيق في %- موقع استخدام الجهاز: أداة العمل الكهربائية هذه تم صنعها حسب أحدث ما تم التوصل إيه على المستوى التكنولوجي ووفقا لفواعد الأمن والسلامة المعتمدة المت Garف عليه. بالرغم من ذلك فإنه مكن أن تنشأ عند استخدامها أخطار على صحة وحيابة المستخدم أو أشخاص أخرى أو ضرر أو تلف بالجهاز أو باشیاء أخرى ذات قيمة. يجب عدم استخدام أداة العمل الكهربائية إلا في Ulgrض المعدة للاستخدام فيه. — en dimاتkon في حالة سليمة تامامن ناحية الأمن التقني. — يجب قيام على الفور إبازالة أي خلال يكون له تأثيرا سلبيا على الأمن والسلامة.

الاستخدام المطابق للغرض المعد له الجهاز النشار الترددي مخصص

\- للاستخدام التجاري في المصانع والورش. - لنشر الم Oxygen والبلاستيك والخش. - لنشر暴力ط والسيراميك. - ل lenفطوعات المستقيمة وال chínhية. - لقطع المواسير - للاستخدام مع الأدوات المناسب للهذه الأ- بها من قبل الجهاة الصانعة مع هذا الجه

إرشادات الأمن Urdu-languageة بالناشر الترددية

عند قيامكم بتنفيذ أعمال چكن في سياقها أن تصيب أداة العمل الكهربائية أو البرغي خطوط تيار كهربائي غير ظاهرة أو كبل التوصيل بالكهرباء الخاصة باجهاز المستخدم. يرجى منكم الامساك بالجهاز من على مسطحات القبيض المعزولة. اتصال البرغي بخط ناقل لجهد كهربائي يمكن أيضا أن ينسبّ في أن تصبح أجزاء م Oxygenية من الجهاز واقعة خت مفعول جهد كهربائي وأن يؤدي إلى حدوث صدمة كهربائية. نظرة عامة  9 طارة ضبط الاختيار المسبق لسرعة الشوط 10 مقبض خلفي 11 کابل کهرباء 4,0 متر مزود بقابس کهربائي 12 قفل قاعدة ارتكاز المنشر \* غير مرئي 1 قاعدة ارتكاز المنشر 2 ظرف تركيب الأدوات 3 قفل ظرف تركيب الأدوات LED إضاءة 4 لتوفر الإضاءة في)nطاق العمل. 5 مقبض أمامي 6 مفتاح الشوط البندولي (الدرجة 0-3) 7 لوحة الصنع. 8 مفتاح التشفيل/الإيقاف للمشغيل والإيقاف وللدوران حتى أقصى عدد للأشواط.

بيانات تقنية

الحتويات

RS 13-32RSP 13-32	منشارتترددي
240 - 220	فلط	جهد الشبكة الكهربائية
60 / 50	هرztز
1300	واط	دخل القدرة
600	واط	خرج القدرة
3000 - 0	١٠ دقيقة	عدد الأشواط في الوضع الحابد
32	م	ش Europ
20230	مم	سّمك خامة الشغل الأقصىالم Oxygen المخسب
4,6	كم	EPTA-»الوزن حسب معيار «procedure 01/2003
II	درجة الحماية

1-ar ...... الرموز المستخدمة في إرشادات التشفيل 1-ar الرموز الموجودة على الجهاز 1- ar بيانات تفنية 2-ar ...... نظرة عامة 3- ar ...... من أجل أمانكم وسلامتكم 4-ar الضوضاء والاهتازات 4-ar إرشادات الاستعمال 7-ar الصيانة والعنابة 7-ar ...... تنبيه بشأن التخلص من المنتج المستهلك 7-ar C ∈ Patient التوافق 7-ar إخلاء Meadowsية

الرموز المستخدمة في إرشادات التشفيل

غذیر!  يشير إلى خطر مведق بصورة مباشرة. عدم الال Nestزم باتباع التنبيه مكن أن يؤدي إلى الموت أو إلى إحداث إصابات جسيمة جدا. احترس!  بشير إلى موقف يحتمل أن يكون خطرا. عدم الالTZام باتباع التنبيه مكن أن يؤدي إلى إحداث إصابات أو إ hockey ضرر أو تلف بأشياء. تنبيه!  بشير إلى تلميحات مفيدة حول الاستخدام ومعلومات هامة.

الرموز الموجودة على الجهاز

ل’llتقليل من خطر حدought إصابات يجب قراءة إرشادات التشفيل! يجب ارتداء جهيزة واقبة للعينين! يجب ارتداء جهيزة واقية للسمع! تنبيه ب-chain التخلص من الهاز القيم أنظر صفحة 7!!     FLEX-Elektrowerkzeuge GmbH Bahnhofstr. 15 71711 Steinheim/Murr Tel. [phone] Fax [phone] [e-mail] www.flex-tools.com
