USER MANUAL INVERTER 62 BWT
produit, nous vous recommandons vivement de lire attentivement ce guide
d'installation et d'utilisation au préalable et de respecter strictement les indications
fournies dans ce guide afin de garantir la sécurité des utilisateurs et d'éviter au
maximum tout risque d'endommager l'appareil.

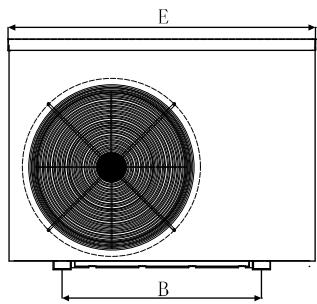

Présentation générale du produit et principe de fonctionnement
Les pompes à chaleur air/eau Fairland BPNCR sont spécifiquement destinées au chauffage de l’eau d’une piscine, et leurs performances ne sont garanties que pour cette application. Elles peuvent fonctionner selon trois modes au choix de l'utilisateur :
- en mode chauffage uniquement,
- en mode refroidissement uniquement,
économisant jusqu’à 80% du coût généré par les autres moyens de chauffage.
Néanmoins, afin de réduire encore plus le coût d'exploitation du chauffage de la piscine, il est recommandé d'utiliser une couverture isothermique la nuit ou, d’une façon générale, quand la piscine n’est pas utilisée. Cette couverture limitera au maximum l’évaporation au niveau de la surface du plan d’eau, principale
source de déperdition calorifique.
Malgré cela, il pourra parfois être nécessaire, aux périodes les plus froides de l’année, de faire fonctionner la pompe à chaleur jusqu’à 24 heures par jour. Ceci ne peut en aucun cas être considéré comme une source d’inquiétude car une pompe à chaleur est spécifiquement conçue pour être capable de fonctionner
24h/24h. Même dans ce cas, ce sera toujours le plus économique de tous les autres moyens de chauffage traditionnels.
Les pompes à chaleur « Inverter », contrairement aux pompes à chaleur « tout ou rien », ont la capacité de pouvoir moduler leur régime de fonctionnement, et ainsi de l'adapter à l'importance du besoin de chauffe de la piscine. Cette fonctionnalité supplémentaire leur confère un caractère encore plus économique que les autres machines, et leur permet également d'être plus silencieuses en phase de maintien de la température, ainsi que d'augmenter la longévité de leurs
organes vitaux, dont le compresseur notamment.
Consignes de sécurité

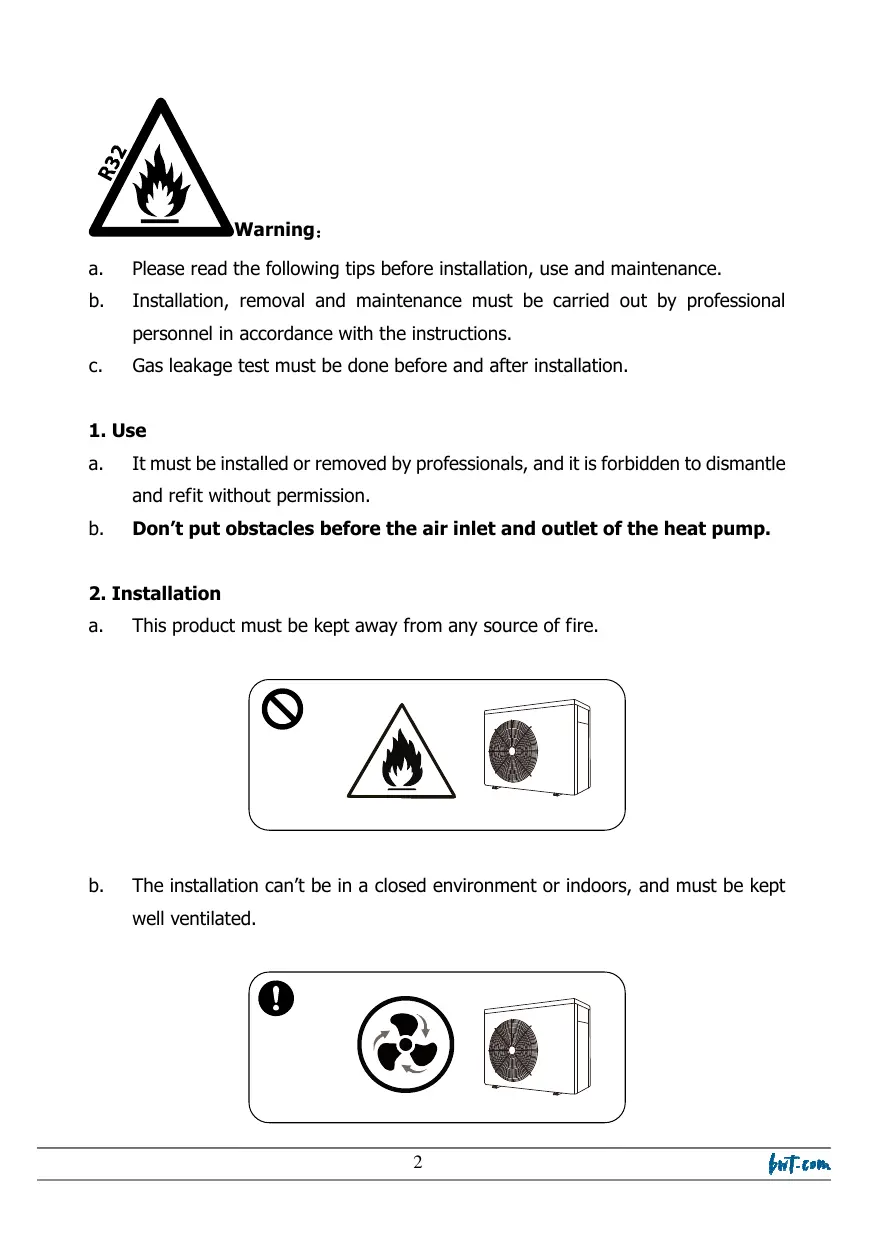

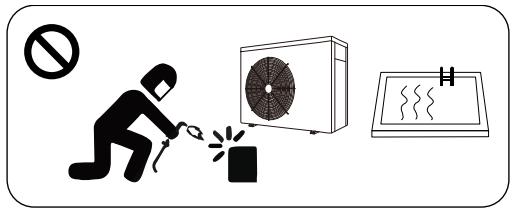

Le circuit frigorifique de cet appareil contient du R32, qui est inflammable.
Toute intervention sur ce circuit doit être effectuée par un technicien possédant l’équipement et l’habilitation nécessaires
Si l'appareil est stocké en

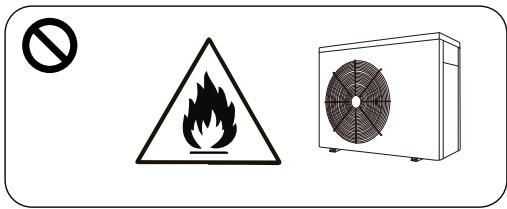

attente de son installation, le positionner verticalement dans un endroit correctement ventilé. Ce produit doit être tenu à l'écart de toute source de feu.
La manipulation, l'installation, le raccordement doivent être effectués par des professionnels conformément aux instructions.
Ne pas soulever ni déplacer la pompe à chaleur par ses raccords hydrauliques afin d'éviter tout endommagement de l’échangeur en titane.
La distance de positionnement de l'appareil par rapport au plan d’eau de la piscine, ainsi que ses raccordements électriques doivent être réalisés par une personne compétente, selon les règles de l’art et dans le respect de la réglementation en vigueur sur le lieu d'installation.
En France, et du fait que l’appareil bénéficie d’un indice de protection IP X4, la norme NF C15-100 impose de positionner l'appareil en dehors du volume hachuré sur les schémas ci-dessous :
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
Si le câble d'alimentation est endommagé, il doit, sans délai, être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire.
Ne jamais introduire les doigts ou d'objet par les fentes de la grille de protection de l’hélice au risque de se blesser ou d'endommager cette dernière.
Ne jamais faire fonctionner la machine en l'absence de la grille de protection de l’hélice.
Lorsque le compresseur est en marche, certains éléments du circuit de fluide frigorigène peuvent atteindre des températures très élevées, d’autres des
températures très basses. Aussi l'accès aux parties situées derrière les panneaux de la machine n’est réservé qu'aux professionnels qualifiés.
Toujours désalimenter électriquement l'appareil en amont, lorsqu'il est question d'intervenir derrières les panneaux ou sur les raccordements hydrauliques.
réparation du circuit gaz de la machine ne peut être effectuée que par un
professionnel disposant d’une Attestation de capacité à la manipulation des
fluides frigorifiques en cours de validité et délivrée par un organisme agréé
Toute intervention sur les parties électriques nécessite le recours à une
évolutions produit et améliorations techniques et ce sans préavis. Pour plus d'informations, merci de vous référer au nom du modèle inscrit sur la plaque.
+ Evacuation des condensats :
Lorsque la pompe à chaleur fonctionne, l'humidité de l'air condense sur les tubes et ailettes de l’évaporateur et l’eau ainsi générée tombe par gravité dans le plancher de
Dans le trou du plancher, clipser par dessous l’embout d'évacuation des condensats
(fourni) et y raccorder un tuyau d'évacuation, de sorte que les condensats soient
En France, les dispositions de la norme NF C 15-100 s'appliquent, et notamment
celles de sa partie 7-702 relative aux installations électriques autour des piscines :
La distance entre l'appareil et tout point du bassin doit être supérieure à 3,5 mètres, la source d’alimentation électrique devant également être située à plus de 3,5 mètres du bassin ;
A défaut, cette distance peut être ramenée à 2 mètres, si la ligne d'alimentation de l'appareil est spécifiquement protégée par un dispositif différentiel résiduel
(DDR) de courant assigné inférieur ou égal à 30 mA.
A l'inverse, on veillera à ce que cette distance ne soit pas excessive au point
d’entraver l'obtention du débit minimal d’eau nécessaire au bon fonctionnement de
la machine, du fait de tuyauteries trop longues.

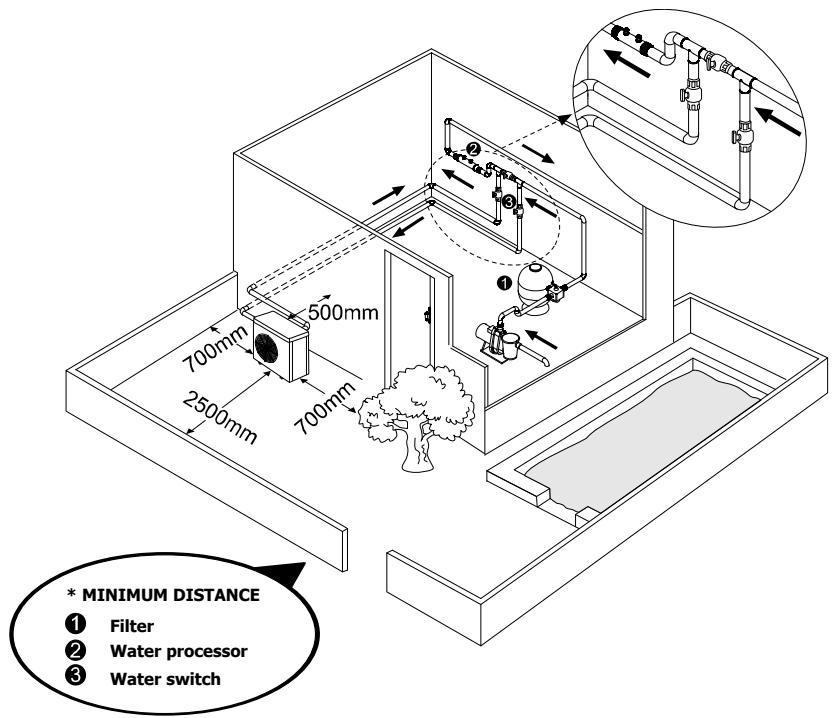

Proximité d'obstacles :
Les différentes faces de l'appareil ne doivent pas être à une distance d’un obstacle (mur, paroi, haie.) inférieure à celles préconisées ci-contre :

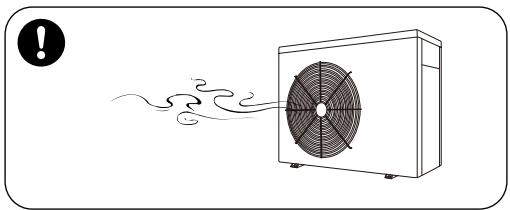

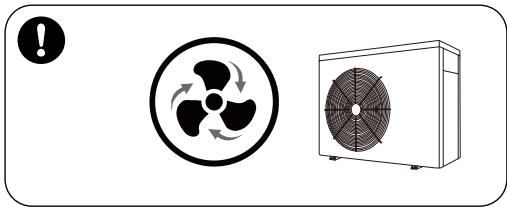

L'appareil ne doit pas être positionné dans un recoin où la circulation et le renouvellement de l'air pourraient s'avérer difficiles.
Prendre en compte le fait qu’une végétation caduque trop proche (feuilles, fleurs, pollens.) pourrait être aspirée par les ventilateurs, et colmater régulièrement les grilles.
2006-1099 du 31 août 2006, relatif à la lutte contre les bruits de voisinage.
L'appareil ne doit pas être installé dans un endroit où les eaux de précipitations ont
tendance à s'accumuler et à constituer des flaques autour de l'appareil.
Les condensats générés par la pompe à chaleur en cours de fonctionnement devront
être évacués (utiliser l’embout fourni, et lui raccorder un tuyau d'évacuation), et ne pas s’accumuler autour de l'appareil.
Installation en hauteur :
Si un support mural est utilisé, sa solidité intrinsèque et celle de son ancrage dans la paroi doivent être dimensionnées, avec une marge de sécurité, en adéquation avec le poids de l'appareil (en eau). Prendre également en compte l'exposition aux vents dominants. Les supports devront être traités contre la corrosion. Les tuyaux hydrauliques devront être supportés par des ancrages dans la paroi verticale.
S'assurer également que la pompe de filtration pourra vaincre la différence de hauteur la séparant de la pompe à chaleur. Prendre les mesures en conséquences en
cas de nécessité (augmentation de la puissance de la pompe, pompe additionnelle

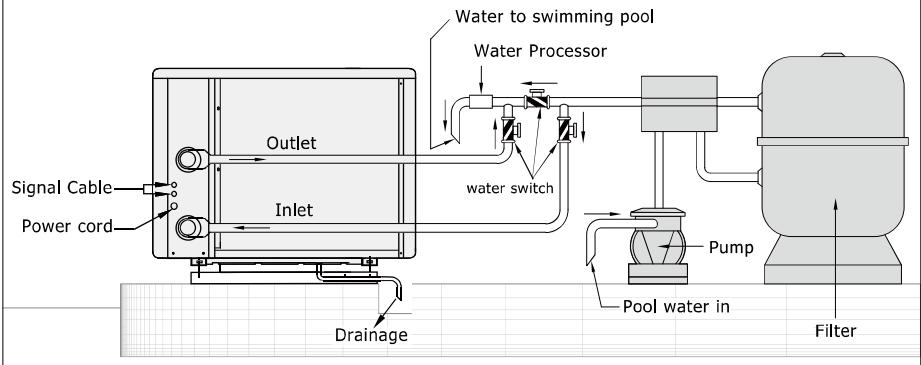

Ce circuit devra comporter trois vannes, une sur chaque tuyauterie aller et retour du bypass (vannes de sectionnement), et une entre les deux piquages (vanne de réglage du débit à travers la P.A.C.).
Les raccords d'entrée et de sortie d’eau ne doivent pas supporter le poids des tuyaux du by-pass. Ces derniers doivent reposer sur des fixations murales ou sur le sol avant d'arriver au niveau de la P.A.C. La pompe à chaleur doit être connecté avec des tuyaux
réduire au minimum les portions de tuyauterie restant à l'air libre sans isolation.
Ce point doit être réalisé par un professionnel qualifié, après le raccordement hydraulique. A l'inverse, lors d’une dépose de la machine, la déconnexion électrique est à réaliser avant la déconnexion hydraulique.
La machine doit être raccordée à un circuit de terre de caractéristiques conformes à la réglementation applicable sur le lieu d'utilisation (câble non fourni).
La connexion électrique doit être permanente, ne pas monter de prise de courant au bout du câble.
Le câble d'alimentation électrique n’est pas fourni avec la machine. Utiliser du câble de section de brin conforme aux spécifications ci-dessous, relié en amont aux
organes de protection de caractéristiques spécifiées dans ce même tableau.
inférieure du panneau.

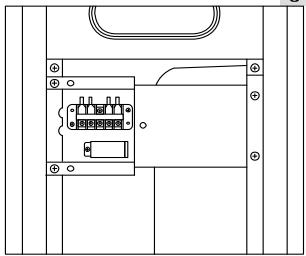

@ Dévissez les 3 vis sur le couvercle de la boîte
Le fonctionnement est le même que ci-dessus.

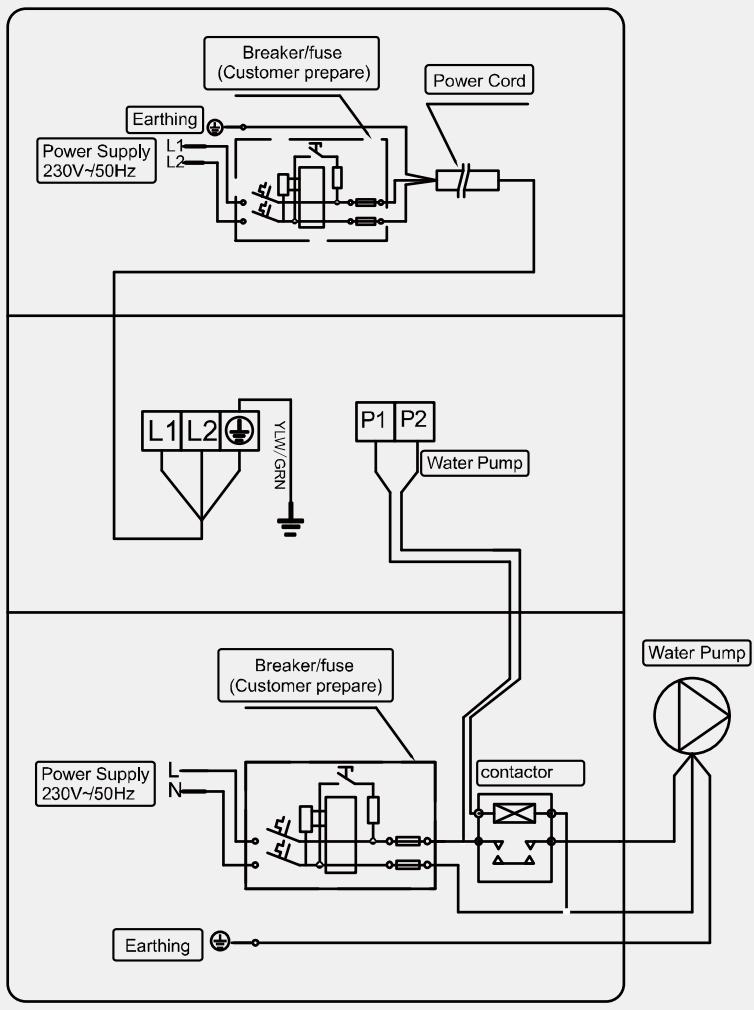

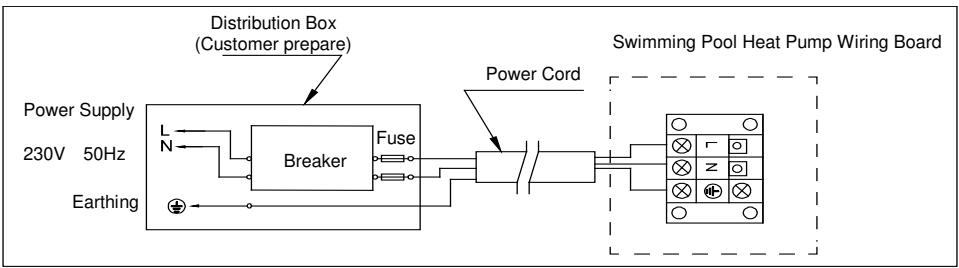

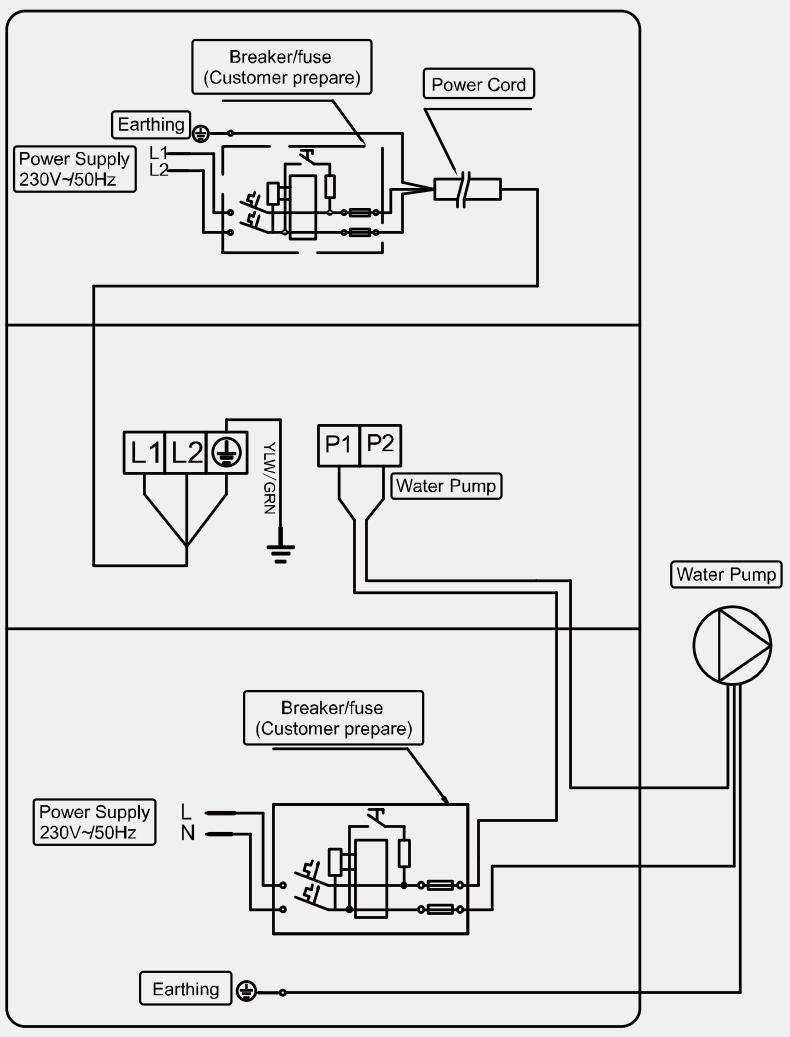

A. Pour Alimentation de puissance: 230V 50Hz
Boitier de distribution
(Préparation client) Armoire de cablage de la pompe
à chaleur pour piscine
Cable d'alimentation + — — — — — —
80% de la capacité totale

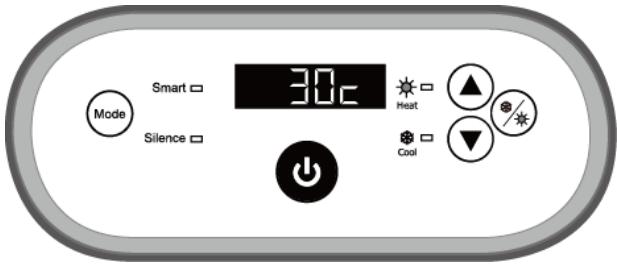

© Appuyer pour sélectionner le mode chauffage uniquement, le mode refroidissement uniquement, ou le
Chauffage/Refroïdissement/Auto
Environ 3 minutes après avoir mis en route la pompe à chaleur, le ventilateur se met à fonctionner. Puis, 30 secondes à une minute plus tard, le compresseur démarre à son tour.
Lorsque la P.A.C est en train de chauffer l'eau, le voyant ke est allumé.
Lorsque la P.A.C est en train de refroidir l'eau, le voyant est allumé.
Les sélections de modes
A la mise en route de la P.A.C, le mode Smart est activé et le voyant Smart æ est allumé.
Appuyez sur pour passer en mode silence, le voyant Silence En s'allume.
+ Le processus en cours d'exécution et la fin du dégivrage forcé sont les mêmes que
pour le dégivrage automatique.
ion avant utilisation
électrique, et notamment la mise à la terre.
C. Vérifiez que rien n'obstrue les entrées et sorties d'air.
D. Après que l'appareil ait démarré, vérifiez qu'il n'y ait pas de bruits anormaux provenant de la machine.
Vérifier que le tuyau d'évacuation des condensats ne se bouche pas (de l’eau coulera
autour de la machine).
Les capots de la machine peuvent être nettoyés avec de l’eau savonneuse ou avec des détergents classiques. Ne pas utiliser de solvants.

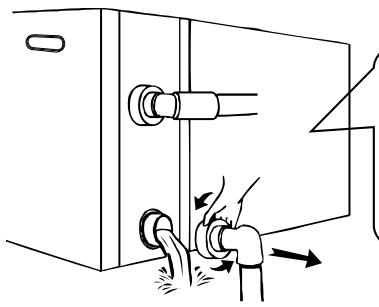

En cas d'arrêt prolongé de la filtration de la piscine, mettre la machine sur arrêt, et la vidanger en dévissant les deux raccords hydrauliques.
En cas de bruit ou d’odeur anormaux, arrêter la machine et contacter votre
installateur / dépanneur.
Si la filtration est totalement arrêtée pour l’hivernage de la piscine, ou si l’eau de
la piscine n’est pas chauffée pendant un hivernage « actif » il convient :
-De désalimenter électriquement la machine (disjoncteur magnéto-thermique sur arrêt)
-De fermer les 2 vannes de sectionnement du circuit by-pass hydraulique de la
-De purger totalement la machine de son eau (*la prise en glace de l’eau dans le condenseur titane pourrait l'endommager irrémédiablement. Ceci n’est pas
couvert par la garantie) en dévissant les deux raccords hydrauliques, puis de
-De la couvrir si possible avec une bâche pour éviter l’encrassement des parties
hivernale, elle risque d'endommager l'échangeur en titane.
Veillez à nettoyer la machine uniquement avec des produits ménagers ou de l’eau claire, n’utilisez JAMAIS de produit à base d'essence, de diluant ou produit
combustible similaire.
Interrupteur est éteint
Vérifiez et installez le disjoncteur
Le ventilateur tourne mais avec un chauffage
Réglez la température de chauffage
3 minutes commencer retard
3 E6 Différence de température entre l'entrée et la sortie trop élevée
(protection du débit d'eau insuffisant)
8 Pi Panne sonde de température entrée d'eau
9 P2 Panne sonde de température sortie d'eau 10 P3 Panne sonde de température d'échappement de gaz mn pa Panne sonde de température de l'échangeur 12 P5 Panne sonde de température retour de gaz 13 P6 Panne sonde de température d'évaporateur 14 P7 Panne sonde de température air ambiant 15 Ps Panne sonde de température radiateur 16 P9 Panne du capteur de courant 17 PA Panne mémoire redémarrage 18 F1 Panne module compresseur (platine) 28 FA Protection du module PFC contre les surintensités
