Précautions et conseils,26 Nettoyage et entretien,27 Anomalies et remèdes,27

1 ،دستورالعملهای راهبری à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may result in fire. NEVER try to extinguish a fire with water, but switch off the appliance and then cover flame e.g. with a lid or a fire blanket.

WARNING: Danger of fire: do not store items on the cooking surfaces. ATTENTION : si la surface vitrocéramique est fêlée, éteindre l’appareil afin d’éviter tout risque d’électrocution. Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. Essuyer tout liquide pouvant se trouver sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. Manettes de commande des brûleurs gaz Voyant fonctionnement des TABLE DE CUISSON VITROCéRAMique* Manettes de commande des TABLE DE CUISSON VITROCéRAMique* Bougie d’allumage des brûleurs gaz* Dispositif de sécurité*

• Voyant de fonctionnement DES TABLE DE CUISSON VITROCéRAMique* il s’allume dès que la manette n’est plus sur la position éteint.

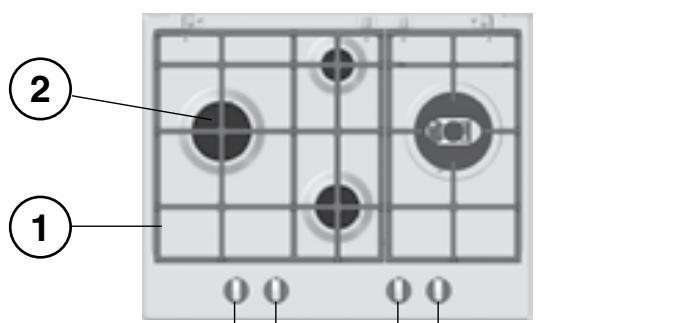

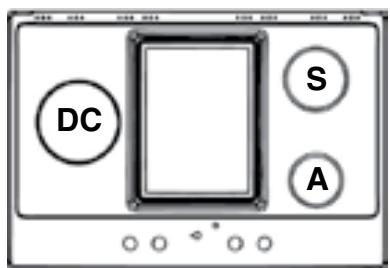

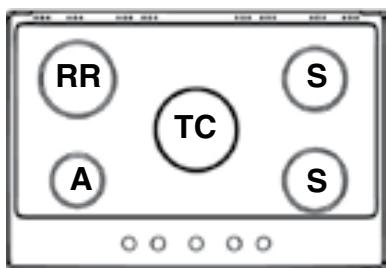

• Brûleurs gaz ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole. • Manettes de commande des brûleurs gaz et de la TABLE DE CUISSON VITROCéRAMique* pour le réglage de la flamme ou de la puissance. • La bougie d’allumage des brûleurs gaz* permet l’allumage automatique du brûleur sélectionné. • Dispositif de sécurité* en cas d’extinction accidentelle de la flamme, coupez immédiatement l’arrivée du gaz.

* N’existe que sur certains modèles.

Bujía de encendido de los quemadores a gas* Dispositivo de seguridad*

Grades de suporte para recipientes de cozedura

Queimadores a gás chapas para cozer de Vidro Cerâmica* Selectores de comando dos queimadores a gás Indicador luminoso das chapas para cozer de Vidro Cerâmica* Selectores de comando das Vidro Cerâmica* Vela para acender os queimadores a gás* Dispositivo de segurança*

• Piloto de funcionamiento de la placa VITROCeRÁMica*: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.

• Quemadores a gas: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar. • Mandos de los quemadores a gas y de la placa VITROCeRÁMica* para la regulación de la llama o de la potencia. • Bujía de encendido de los quemadores a gas:* permite el encendido automático del quemador. • Dispositivo de seguridad:* si se apaga accidentalmente la llama, interrumpe la salida de gas.

• Indicador luminoso funcionamento chapa para cozer de Vidro

Cerâmica* acende-se se o selector estiver em qualquer posição diferente daquela de desligado. • Os queimadores são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

A Exemples d'ouverture de ventilation pour l'air comburant

• gaz Naturel Catégorie I2E pour le Luxembourg;

• gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire. Conditions réglementaires d’installation (Pour la France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment: • Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances. • Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984). • Règlement sanitaire départemental.

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes: • Pour la France selon les Normes Nationales en vigueur. • Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. • Pour le Luxembourg selon les Normes Nationales en vigueur. • Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes: • La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

En cas de cheminée ou conduit de fumée ramifié

(réservé aux appareils de cuisson)

• La pièce doit prévoir un système qui consent un apport d’air nécessaire

à une régulière combustion. Le flux d’air nécessaire à la combustion ne 18

Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être bouché accidentellement.

Agrandissement de la fissure entre la porte et le sol

Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas

être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

• (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.).

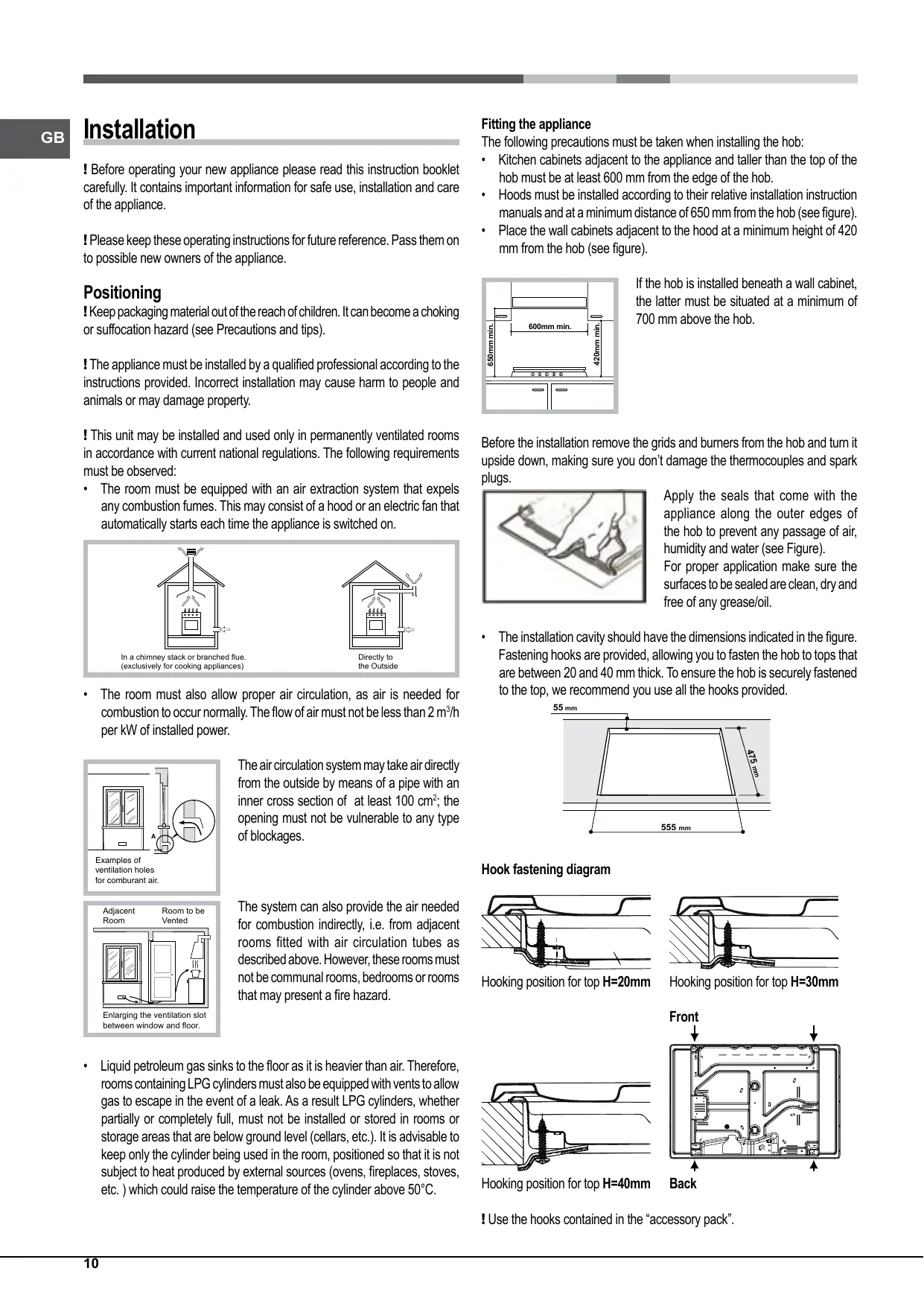

Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes : • Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan. • Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance (voir figure). • Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

Appliquer les joints fournis avec l’appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l’air, de l’humidité et de l’eau

(voir figure). Pour une application correcte, s’assurer que les surfaces à sceller sont propres, sèches et sans traces de graisses/huiles.

• La découpe du meuble doit avoir les dimensions indiquées par la figure.

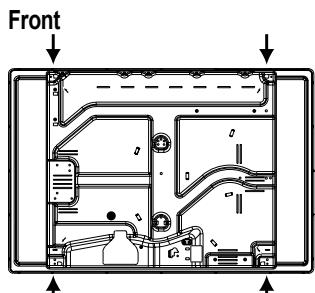

Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d’épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur).

Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Position du crochet pour top

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. ! Pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation

Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe

“Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, I2E pour L le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord “R” (disponible G sur demande auprès du Service d’Assistance Technique Ariston) avec son étanchéité “G” R sur le raccord en forme de “L” situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide (pour la Belgique selon les Normes NBN D51-003 - ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur. Raccordement par tuyau rigide (cuivre ou acier) ! Le raccordement à l’installation de gaz doit être effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n’est pas écrasé. ! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes aux textes réglementaires applicables dans le pays. Vérification de l’étanchéité ! Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Adaptation aux différents types de gaz (pour la France et la Belgique) Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette fixée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit : 1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement. 2. Dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”).

3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

4. En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Remplacement des injecteurs sur le brûleur “deux flammes” indépendantes 1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure); 2. Dévissez les injecteurs à l’aide d’une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1). 3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

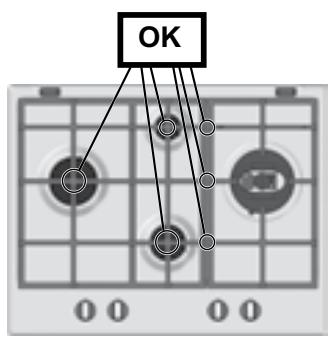

Remplacement des injecteurs du brûleur Triple couronne

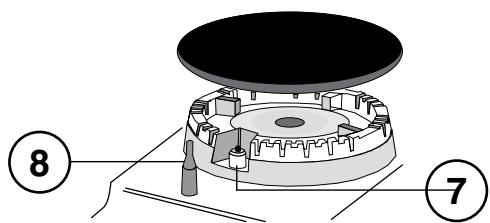

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures) ; 2. Dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. Remplacer les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes trous. 3. Remonter les composants dans le sens inverse du démontage.

Réglage de l’air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d’aucun réglage de l’air primaire. • Réglage minimum (pour la France e la Belgique) 1. Placez le robinet sur la position de minima; 2. Déposez la manette et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite flamme régulière; ! Dans le cas du brûleur DCDR mono commande, effectuer le réglage au moyen des 2 vis situées à côté de la tige du robinet (voir figure). Réglage DCDR total

(thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.

5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.

! En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays). PLAQUETTE SIGNALETIQUE Raccordements voir plaquette signalétique électriques Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives. - 2012/19/UE et modifications successives.

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Pour allumer la couronne souhaitée, appuyer sur la manette correspondante en tournant dans le sens inverse des aiguilles d’une montre jusqu’à la position

Les tables de cuisson sont équipées de réglage de puissance “ discret “ permettant de régler avec précision la flamme jusqu’à 5 niveaux différents.

Grâce à ce système, les tables à gaz permettent de toujours obtenir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit : ●

Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale. ! En cas d’extinction accidentelle des flammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”. Réglage “ discret “ de la flamme Il est possible de régler à l’aide de la manette 5 niveaux de puissance pour le brûleur choisi.

Pour passer d’un niveau à l’autre, il suffit de tourner la manette vers le niveau choisi.

Un déclic /clic signale le passage d’un niveau à l’autre. Le niveau sélectionné est signalé par le symbole ). Ce système correspondant (symboles assure un réglage parfait de la flamme et permet de toujours obtenir le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré. Le brûleur à “ deux flammes “ Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément (uniquement dans le cas de double commande).

contrôle l’anneau intérieur ;

“B”. Pour brancher le foyer “A” il suffit de tourner la manette dans le sens des aiguilles d’une montre jusqu’à l’une des 12 positions de réglage disponibles.

Pour brancher en plus le foyer “B” placez-vous sur la position 12 et tourner d’un déclic jusqu’à la position , procédez ensuite au réglage en tournant la manette dans le sens inverse des aiguilles d’une montre jusqu’à l’un des 12 niveaux de puissance désiré. La zone chauffante est indiquée graphiquement, elle devient rouge quand elle est allumée. A. foyer circulaire; B. foyer extensible; C. voyant de chaleur résiduelle: il signale que B la température du foyer dépasse 60°C, et ce même après extinction de ce dernier. Toute position de la manette autre que la posiiton “éteint” entraîne l’allumage du voyant de fonctionnement des Table de cuisson Vitrocéramique.

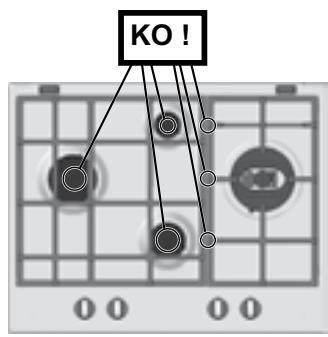

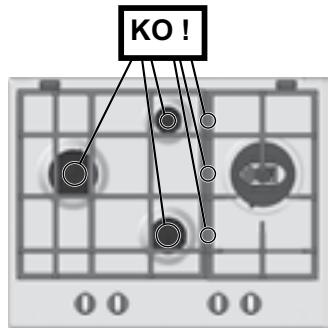

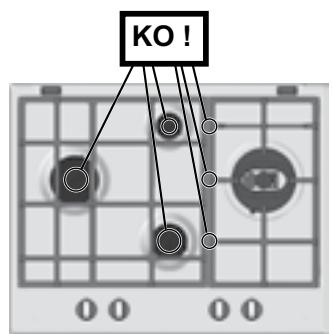

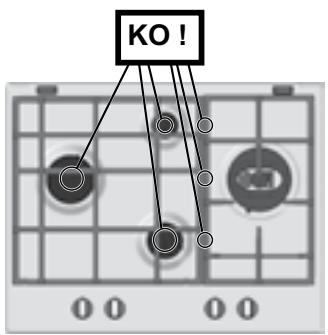

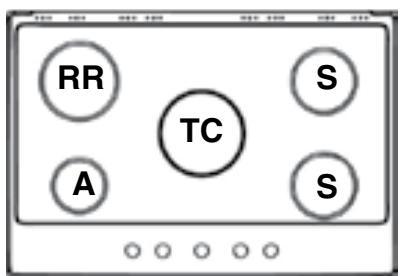

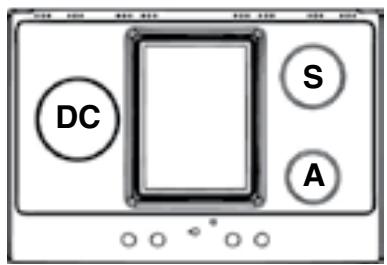

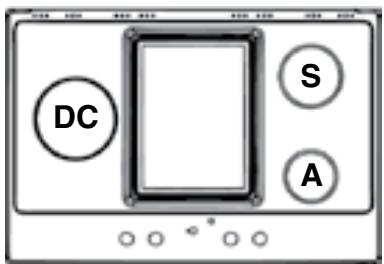

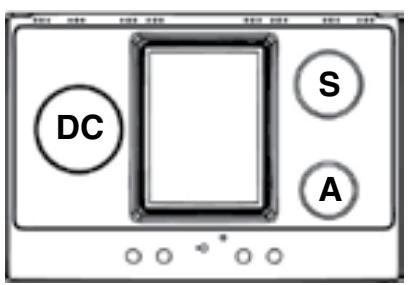

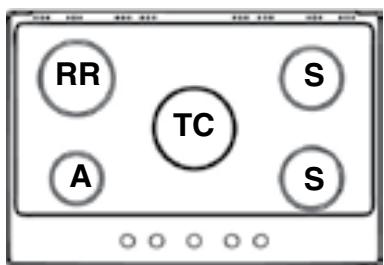

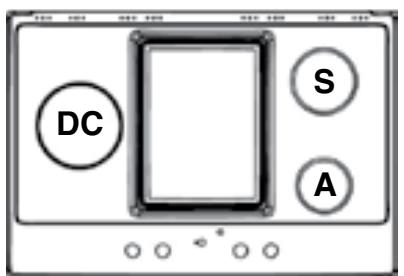

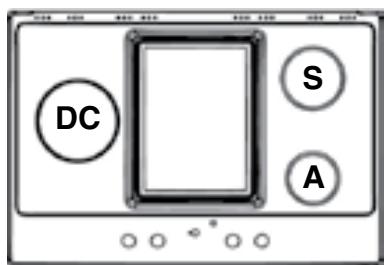

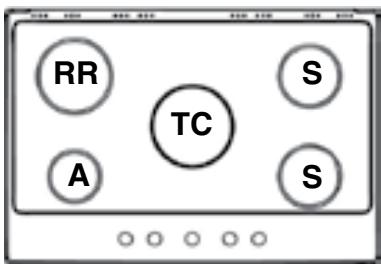

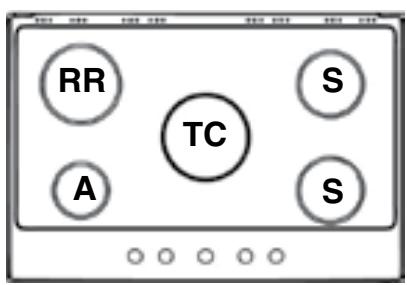

A C Conseils pratiques pour l’utilisation des brûleurs

éviter que les flammes ne dépassent de sous les casseroles. • de toujours utiliser des casseroles à fond plat et avec couvercle. • de tourner la manette dans la position minimum au moment de l’ébullition. Brûleurs

Ø Diamètre de récipients (cm)

Pot au feu - Blanquette - Entremets.

Pâtes - Riz. Steaks - Poissons - Omelettes. Fritures. • utilisez des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe;

• utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse

• veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles;

• évitez d’utiliser les casseroles que vous utilisez sur les brûleurs à gaz: la concentration de chaleur sur les brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence; • ne laissez jamais un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s’endommager. ! La colle utilisée pour sceller la vitre peut laisser des traces de gras. Avant d’utiliser l’appareil, nous conseillons de les éliminer avec un produit de nettoyage non abrasif. Durant les premières heures d’utilisation, il est possible de sentir une odeur de caoutchouc qui disparaîtra immédiatement.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés. • Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation. • Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné. • Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). • Faites attention à ce que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident. • N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds. • Ne laissez pas la plaque électrique allumée sans casserole dessus. • N’utilisez pas de casseroles instables ou déformées. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil. • S’assurer que les enfants ne jouent pas avec l’appareil. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

* N’existe que sur certains modèles.

• La Directive Européenne 2012/19/UE sur les Déchets des Equipements

Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

Nettoyage et entretien

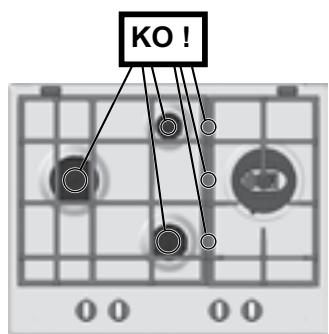

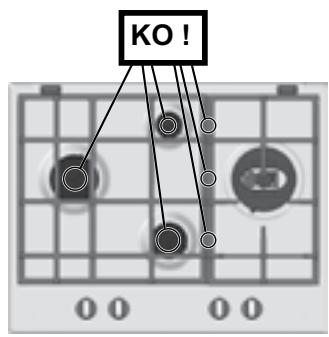

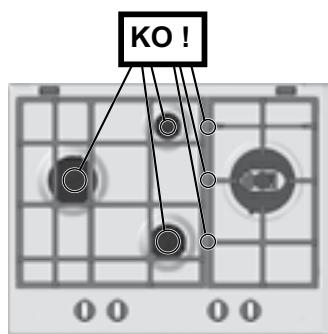

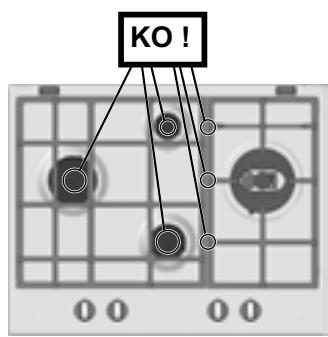

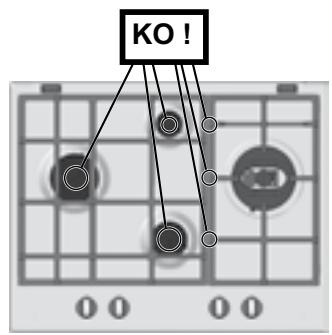

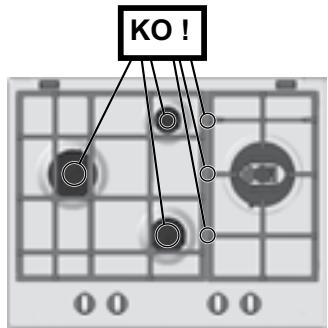

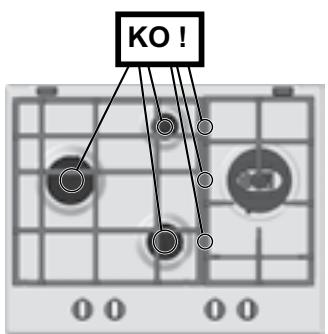

! Pas besoin de retirer les grilles pour nettoyer la surface du plan de cuisson.

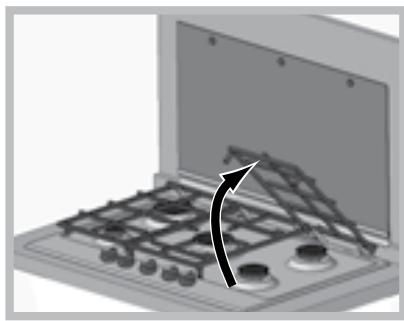

Grâce à leur système de support, il suffit de soulever les grilles et de les garder dans cette position ou des les faire pivoter pour les poser sur un support arrière. Attention à ne pas poser les grilles chaudes sur l’éventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s’abîment.

Nettoyage de l’appareil

! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression. • Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout. • Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation. • Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés. • Avant de commencer à cuisiner, nettoyez la surface à l’aide d’un chiffon humide pour éliminer toute trace de poussière ou de résidus d’aliments cuits auparavant. Nettoyez régulièrement la surface de la table en utilisant une solution d’eau tiède et de détergent non abrasif. Il faudra utiliser, de façon périodique, des produits spéciaux pour tables de cuisson en vitrocéramique. Eliminez tout d’abord tous restes d’aliments et toutes éclaboussures de graisse à l’aide d’un racloir comme par exemple (n’étant pas fourni avec l’appareil). Nettoyez la table de cuisson quand elle est tiède; utilisez un produit de nettoyage approprié (comme celui de la ligne Solutions disponible dans tous les Centres d’Assistance Technique) et du papier essuie-tout, frottez avec un chiffon humide et essuyez. Des feuilles alu, des objets en plastique ou en matière synthétique ayant malencontreusement fondu, comme d’ailleurs du sucre ou des aliments à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l’aide d’un racloir.

Entretien robinets gaz

Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts. Le brûleur ne s’allume pas ou la flamme n’est pas uniforme. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés. • les pièces amovibles composant le brûleur sont bien montées correctement. • il y a des courants d’air dans les environs du plan de cuisson La flamme s’éteint dans les versions équipées de sécurité de flamme. Avez-vous contrôlé si : • vous avez bien appuyé à fond sur la manette. • vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité. 27

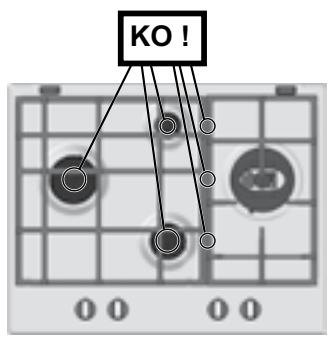

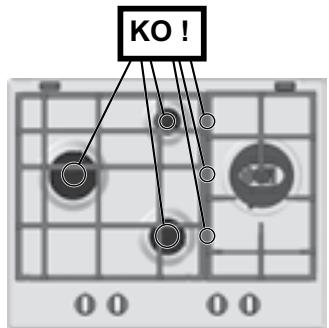

Le brûleur s’éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés • il y a des courants d’air dans les environs du plan de cuisson • les minima n’ont pas bien été réglés. Les casseroles sont instables. Avez-vous contrôlé si : • le fond de la casserole est parfaitement plat • la casserole est bien placée au centre du brûleur • la position des grilles n’a pas par hasard été inversée.

Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado. ! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama. Adaptación a los distintos tipos de gas Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones: 1. Quite las parrillas de la encimera y extraiga los quemadores. 2. Desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”). 3. Vuelva a colocar las piezas realizando las operaciones en sentido contrario. 4. Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. Sustitución de los picossen el quemador “doble llama” independente 1. Sacar las rejillas y quitar los quemadores de sus sedes. El quemador está compuesto de 2 partes separados (ver Fig. E y Fig. F) 2. Destornillar los picos, sirviéndose de una llave de tubo de 7 mm. El quemador interno tiene un pico, el quemador externo tiene dos (del mismo tamaño). Reemplazar los picos por los que se adapten al nuevo tipo de gas (ver tabla 1). 3. Volver a colocar todos los componentes en sus respectivas posiciones, efectuando las operaciones inversas, respecto a la secuencia arriba indicada. ! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. ! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia. PLACA DE CARACTERÍSTICAS Conexiones ver placa de características eléctricas

Cambio de los picos en el quemador Triple corona

1. Quitar las rejillas y extraer los quemadores. El quemador está compuesto por dos partes separadas (ver las figuras) ; 2. Desenrosque los inyectores utilizando una llave tubular de 7 mm. Sustituir los picos con los adecuados al nuevo tipo de gas (ver la tabla 1). Los dos inyectores tienen los mismos agujeros. 3. Colocar nuevamente en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

2. Quite el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.

Regulación discreta de la llama

El quemador elegido se puede regular en 5 niveles distintos de potencia, utilizando el mando correspondiente. Para pasar de un nivel a otro basta girar el mando hacia el nivel elegido. Un disparo/clic advierte el paso de un nivel a otro. La visualización del nivel seleccionado se produce a través del símbolo correspondiente (símbolos ). El sistema garantiza una perfecta regulación de la llama y permite obtener el mismo resultado de cocción, individualizando más fácilmente el nivel de potencia deseado.

B. Zona de cocción extensible;

C. Piloto indicador de calor residual: indica que la B zona tiene temperatura superior a 60°C, que permanece después de apagado el elemento.

A Para cualquier posición del mando, diferente de la de apagado, se produce el encendido de la luz indicadora de funcionamiento de la placa

(si existe) para evitar que se dañen los tapones de goma del vidrio.

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.
