PTL 1002 - Άμεσος θερμαντήρας νερού και θερμαντήρας νερού N'oveen - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	N'oveen
Μοντέλο	PTL 1002
Τύπος προϊόντος	Στιγμιαίος θερμοσίφωνας (τοποθέτηση σε βρύση)
Τάση	220-240 V / 50 Hz
Κατανάλωση ισχύος	3000-3600 W
Ρυθμός ροής	2-2.5 L/min
Πίεση λειτουργίας	0.04-0.6 MPa
Διαστάσεις προϊόντος	14.5 x 14.5 x 26.5 cm
Διαστάσεις συσκευασίας	21 x 29.5 x 12 cm
Καθαρό βάρος	0.7 kg
Μικτό βάρος	1.01 kg
Εγκατάσταση	Επιτοίχια ή όρθια; πρέπει να τοποθετηθεί οριζόντια (παράλληλα με την επιφάνεια εργασίας) για σωστή λειτουργία.
Οθόνη θερμοκρασίας	Η ψηφιακή οθόνη δείχνει τη θερμοκρασία θέρμανσης νερού και την κατάσταση λειτουργίας του θερμοσίφωνα.
Έλεγχος	Λαβή μοχλού με εύρος περιστροφής 150° (60° ζεστό, 60° κρύο, 30° χωρίς νερό).
Χαρακτηριστικά ασφαλείας	Απαιτεί γειωμένη πρίζα; μη χρησιμοποιείτε καλώδια επέκτασης; αποσυνδέστε κατά τη διάρκεια παγετού; θερμοκρασία νερού εξόδου κάτω από 60°C.
Καθαρισμός	Ξεβιδώστε τον αεριστήρα και ξεπλύνετε με νερό υπό υψηλή πίεση; καθαρίστε τον σωλήνα θέρμανσης με οδοντόβουρτσα αφού αφαιρέσετε το κάλυμμα (αποσυνδέστε την τροφοδοσία).
Περιλαμβανόμενα αξεσουάρ	Ακροφύσιο, παξιμάδι σύνδεσης, βίδες, μεταλλικός εύκαμπτος σωλήνας (για όρθιο μοντέλο).
Πιστοποιήσεις	Μόνο για εσωτερική χρήση; κατάλληλο για τυπικές ηλεκτρικές εγκαταστάσεις.

Συχνές ερωτήσεις - PTL 1002 N'oveen

Τι πρέπει να κάνω αν το νερό δεν ζεσταίνεται;

Ελέγξτε την παροχή ρεύματος και βεβαιωθείτε ότι η πίεση νερού είναι τουλάχιστον 0,04 MPa. Εάν η πίεση είναι πολύ χαμηλή, ο θερμοσίφωνας μπορεί να μην ενεργοποιηθεί. Επίσης, ελέγξτε ότι το κουμπί είναι στραμμένο στη ζώνη ζεστού νερού.

Γιατί η θερμοκρασία του νερού είναι πολύ χαμηλή;

Η πίεση του νερού μπορεί να είναι πολύ υψηλή ή η τάση πολύ χαμηλή. Μειώστε τη ροή νερού ρυθμίζοντας τη λαβή ελαφρά προς την ψυχρή περιοχή ή ελέγξτε την παροχή τάσης (πρέπει να είναι 220-240 V).

Γιατί η θερμοκρασία του νερού είναι πολύ υψηλή και η πίεση εξόδου χαμηλή;

Αυτό μπορεί να οφείλεται σε φραγμένο φίλτρο εισόδου ή χαμηλή πίεση νερού. Καθαρίστε το φίλτρο εισόδου και βεβαιωθείτε ότι η πίεση νερού είναι εντός 0,04-0,6 MPa. Εάν το πρόβλημα επιμένει, η πίεση νερού μπορεί να είναι πολύ χαμηλή.

Τι σημαίνει αν η οθόνη θερμοκρασίας δεν ανάβει;

Η πίεση του νερού μπορεί να είναι πολύ χαμηλή, μπορεί να υπάρχει βλάβη στο κύκλωμα ή η βρύση μπορεί να είναι ελαττωματική. Ελέγξτε ότι η πίεση νερού είναι επαρκής, επιθεωρήστε το κύκλωμα και, εάν χρειαστεί, επικοινωνήστε με έναν εξειδικευμένο τεχνικό σέρβις.

Πώς καθαρίζω τον αεριστήρα και τον σωλήνα θέρμανσης;

Για τον αεριστήρα, ξεβιδώστε τον και ξεπλύνετε με νερό υπό υψηλή πίεση. Για τον σωλήνα θέρμανσης, ανοίξτε το δεξί κάλυμμα, καθαρίστε απαλά τον σωλήνα με μια οδοντόβουρτσα και ξεπλύνετε με νερό. Πάντα να αποσυνδέετε την τροφοδοσία πριν από τον καθαρισμό.

Μπορώ να χρησιμοποιήσω καλώδιο επέκτασης για να συνδέσω τον θερμοσίφωνα;

Όχι, μη χρησιμοποιείτε καλώδια επέκτασης. Ο θερμοσίφωνας πρέπει να συνδεθεί απευθείας σε γειωμένη πρίζα με τη σωστή τάση και επαρκή χωρητικότητα κυκλώματος (χωρίς άλλες συσκευές υψηλής ισχύος στο ίδιο κύκλωμα).

Ποια είναι η σωστή θέση εγκατάστασης για τον θερμοσίφωνα;

Η συσκευή πρέπει να τοποθετηθεί οριζόντια (παράλληλα με την επιφάνεια εργασίας) για να διασφαλιστεί ότι το θερμαντικό στοιχείο είναι πλήρως βυθισμένο σε τρεχούμενο νερό. Τόσο τα επιτοίχια όσο και τα όρθια μοντέλα απαιτούν αυτόν τον προσανατολισμό.

Πώς αποφεύγω το ζεμάτισμα όταν χρησιμοποιώ τον θερμοσίφωνα μετά από περίοδο αδράνειας;

Μετά από κάθε χρήση, ρυθμίστε το κουμπί στην ψυχρή περιοχή για περίπου 5 δευτερόλεπτα για να κρυώσει το θερμαντικό στοιχείο. Αυτό αποτρέπει το υπόλοιπο ζεστό νερό από το να σας κάψει την επόμενη φορά που θα το ανάψετε.

Τι πρέπει να κάνω αν το καλώδιο τροφοδοσίας είναι κατεστραμμένο;

Μη χρησιμοποιείτε τη συσκευή. Αντικαταστήστε το κατεστραμμένο καλώδιο μόνο από εξειδικευμένο προσωπικό ή εξουσιοδοτημένο κέντρο σέρβις για να αποφύγετε ηλεκτρικούς κινδύνους.

Είναι ασφαλής η χρήση του θερμοσίφωνα σε θερμοκρασίες παγετού;

Όχι. Σε συνθήκες παγετού, το νερό μέσα στη συσκευή μπορεί να παγώσει και να προκαλέσει ζημιά ή κίνδυνο πυρκαγιάς. Αποσυνδέστε τον θερμοσίφωνα από την τροφοδοσία και αποστραγγίστε το νερό εάν η θερμοκρασία δωματίου πέσει κάτω από το μηδέν.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTL 1002 N'oveen

ΗΛΕΚΤΡΙΚΟΣ ΘΕΡΜΑΝΤΗΡΑΣ ΝΕΡΟΥ ΡΟΗΣ – ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

Ευχαριστούμε που αγοράσατε τον θερμαντήρα νερού ροής Ν'OVEEN.

Πριν από την χρήση, διαβάστε προσεκτικά τις οδηγίες του εγχειριδίου και φυλάξτε το για το μέλλον.

ΕΛΛΗΝΙΚΑ......σελ. 47

Χρησιμοποιώντας σε θερμοκρασίες ψύχους * και με λανθασμένη συναρμολόγηση μπορεί να οδηγήσει σε κίνδυνο Πυρκαγιάς !

Υπενθύμιση ! Η συσκευή πρέπει να τοποθετείται κάθετα ή οριζόντια **(ανάλογα το μοντέλο)

* Κατα την διάρκεια ψύχους στο δωμάτιο, ειδικά σε εποχιακά μέρη όπως καλόκαιρινές κατοικίες , αποσυνδέστε την συσκευή από την παροχή ρεύματος. Η συσκευή δεν μπορεί να λειτουργήσει σε θερμοκρασίες ψύξης.

**Χάρη στην γρήγορη θέρμανση του θερμαντήρα σε θερμοκρασία πάνω απο 500 βαθμούς Κελσίου, είναι πολύ σημαντικό να εγκαταστήσετε την συσκευή σύμφωνα με τις οδηγίες (κάθετα και οριζόντια - ανάλογα το μοντέλο) , έτσι ώστε ο θερμαντήρας να είναι πλήρως βυθισμένος σε τρεχούμενο νερό.

• Το προϊόν είναι κατάλληλο μόνο για εσωτερική χρήση.
- Όταν το χρησιμοποιείτε για πρώτη φορά, αφήστε πρώτα το νερό να τρέχει και κατόπιν συνδέστε την ηλεκτρική τροφοδοσία.
- Η θερμοκρασία του νερού στην έξοδο πρέπει να είναι χαμηλότερη από 60 βαθμοί Κελσίου
- Η έξοδος νερού από το στόμιο δεν μπορεί να συνδεθεί με κανένα πρόσθετο τερματικό, άλλη βρύση ή τσοκ!
- Η σίτα της βρύσης πρέπει να καθαρίζεται τακτικά, η παροχή ρεύματος πρέπει να είναι αποσυνδεδεμένη κατά τον καθαρισμό, να είστε πολύ προσεκτικοί.
- Για να αποφύγετε τον κίνδυνο, μην πλένετε την ηλεκτρική μπαταρία κάτω από τρεχούμενο νερό, χρησιμοποιήστε μονάχα ένα ελαφρώς υγρό πανάκι.
- Εάν η συσκευή χρησιμοποιείται σε χώρο όπου το νερό παγώνει περιοδικά κατα την εγκατάσταση, πρέπει να αποσυνδέεται απο την παροχή ρεύματος κάθε φορά.
- Βεβαιωθείτε ότι ο θερμαντήρας είναι συνδεδεμένος με μια γειωμένη πρίζα, διαφορετικά μην χρησιμοποιείτε αυτή την συσκευή. Μην χρησιμοποιείτε καλώδια επέκτασης για την σύνδεση της μπαταρίας.
• Ο θερμαντήρας απαιτεί πίεση νερού 0,04 MPa-0,6 MPa.

• Ρυθμίστε τον περιστροφικό διακόπτη στην περιοχή ψυχρού νερού για 5 δευτερόλεπτα μετά από κάθε χρήση, για να αποφύγετε το ζεμάτισμα των χεριών σας την επόμενη φορά που θα το χρησιμοποιήσετε, αυτό μπορεί επίσης να επηρεάσει αποτελεσματικά την παράταση της διάρκειας ζωής του θερμαντικού στοιχείου.
• Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, το καλώδιο που έχει υποστεί ζημιά πρέπει να αντικατασταθεί από εξουσιοδοτημένο προσωπικό ή εξειδικευμένο κέντρο εξυπηρέτησης.
• Στην διάρκεια χρήσης του ηλεκτρικού θερμαντήρα, μην χρησιμοποιείτε άλλες ηλεκτρικές συσκευές υψηλής ισχύος συνδεδεμένες στο ίδιο ηλεκτρικό κύκλωμα (π.χ. κλιματιστικό, εστία επαγωγής, ηλεκτρικό βραστήρα κλπ.). Η πρίζα δεν πρέπει να συνδέεται με άλλες συνδέσεις υψηλής επιβάρυνσης.
• Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παίδων) με μειωμένες σωματικές, αισθητηριακές ή ψυχικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, εκτός εάν έχουν δοθεί οι κατάλληλες οδηγίες σχετικά με την ασφαλή χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους.
  • Τα παιδιά πρέπει να επιβλέπονται για να είναι βέβαιο ότι δεν παίζουν με την συσκευή.

Προετοιμασίες για την συναρμολόγηση

Επειδή η ισχύς της μπαταρίας είναι υψηλή, ελέγξτε την ασφάλεια. Η μέγιστη επιβάρυνση της ασφάλειας πρέπει να ικανοποιεί την ζήτηση του συσσωρευτή για ονομαστικό ρεύμα.

Βεβαιωθείτε ότι υπάρχει καλώδιο γείωσης στην βάση της ηλεκτρικής πρίζας.

Πριν από την χρήση, ελέγξτε ότι η πραγματική τάση αντιστοιχεί στην τάση που αναγράφεται στην μπαταρία. Εάν δεν είστε σίγουροι για αυτές τις παραμέτρους, επικοινωνήστε με ένα άτομο το οποίο διαθέτει τα ηλεκτρικά προσόντα ώστε να επαληθεύσετε την ηλεκτρική εγκατάσταση.

Μέθοδοι εγκατάστασης

1. Τρόπος επιτοίχιας εγκατάστασης όπως φαίνεται στην εικόνα 1:

Eik. 1

1 Σίτα
2 Περίβλημα
3 Λαβή ρύθμισης νερού
4 Τροφοδοσία νερού
5 Συνδετικό περικόχλιο
6 Bíđeş ενώσεως
7 Καλώδιο τροφοδοσίας
8 Νιπτήρας

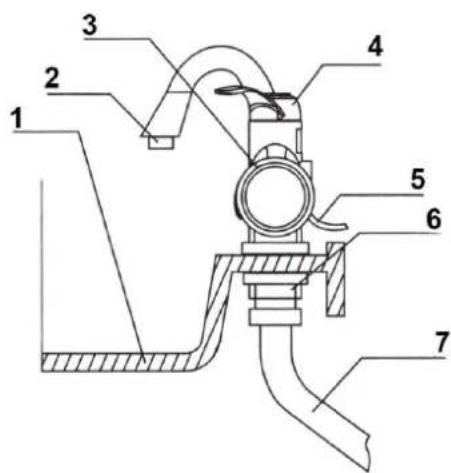

1. Τρόπος όρθιας εγκατάστασης όπως φαίνεται στην εικόνα 2:

Eik. 2

4 Λαβή ρύθμισης νερού

5 Καλώδιο τροφοδοσίας

6 Συνδετικό περικόχλιο

7 Μεταλλικός, ελαστικός σωλήνας

Εγκατάσταση μπαταρίας βήμα προς βήμα:

1. Ελέγξτε εάν διαθέτετε βαλβίδα ασφαλείας στο σύστημα νερού, το οποίο πρέπει να βρίσκεται στο μπροστινό μέρος της μπαταρίας, εάν δεν είστε σίγουροι επικοινωνήστε με την υπηρεσία σέρβις ή με κάποιο καταλλήλως εξουσιοδοτημένο άτομο.

2. Εάν η μπαταρία βρύσης απαιτεί στερέωση (Εικόνες 2 και 3), εγκαταστήστε την σύμφωνα με την εικόνα. Βεβαιωθείτε ότι έχει σταθεροποιηθεί.

3. Ελέγξτε ότι όλες οι ενώσεις είναι καλά σφιγμένες.

4. Γυρίστε την λαβή ρύθμισης και αφήστε το νερό να τρέξει, ελέγξτε τα εξαρτήματα για διαρροές. Αν δεν υπάρχουν διαρροές, μεταβείτε στο επόμενο βήμα - εγκατάσταση κυκλώματος.

5. Συνδέστε τον θερμαντήρα στην τροφοδοσία ρεύματος, στερεώστε το καλώδιο στον τοίχο με έναν σφιγκτήρα καλωδίου (μην προκαλέσετε βλάβη στην γραμμή ηλεκτρικού ρεύματος).

6. Γυρίστε την λαβή ρύθμισης στην περιοχή του ζεστού νερού, στην ψηφιακή οθόνη θα εμφανιστεί η θερμοκρασία – θα αρχίσει η θέρμανση του ύδατος. Γυρίστε την λαβή ρύθμισης στην περιοχή του κρύου νερού, η οθόνη θα σβήσει - το νερό δεν θερμαίνεται.

7. Εάν έχετεοποιεσδήποτε αμφιβολίες επικοινωνήστε με το σέρβις.

ΣΗΜΑΝΤΙΚΟ!

Για να εξασφαλιστεί η σωστή στάθμη νερού στο θάλαμο με θερμαντήρα, η συσκευή πρέπει να βρίσκεται οριζόντια.

TEXNIKA ΔΕΔΟΜΕΝ

MODEL	PTL 1001	PTL 1002
TAZH	220 – 240 V /50 Hz	220 – 240 V /50 Hz
KATANAAΩΣHENEPΓEIAΣ	3000 – 3600 W	3000 – 3600 W
POH	2 – 2,5 l / min	2 – 2,5 l / min
ΠΕΣΗΕΡΓΑΣΙΑΣ	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ΔΙΑΣΤΑΣΕΙΣΠΡΟΪΟΝΤΟΣ	25 x 14,5 x 6cm	14,5 x 14,5 x26,5 cm
ΔΙΑΣΤΑΣΕΙΣΣΥΣΚΕΥΑΣΙΑΣ	26 x 31,5 x 12cm	21 x 29,5 x 12cm
ΒΑΡΟΣΠΡΟΪΟΝΤΟΣ	0,75 / 1,15 kgN.W/G.W	0.7 / 1.01 kgN.W/G.W

Μέθοδος χρήσης

1. Λαβή ελέγχου θερμοκρασίας νερού

Όπως φαίνεται στην εικόνα, ο μοχλός έχει περιστροφικό εύρος 150°, η περιοχή ζεστού νερού είναι 60°, η περιοχή κρύου νερού είναι 60°, στη μεσαία περιοχή των 30° έχουμε έλλειψη νερού. Η μπαταρία βρύσης λειτουργεί με την αρχή της θέρμανσης του ρέοντος νερού, όσο μεγαλύτερη είναι η ροή του νερού, τόσο χαμηλότερη είναι η θερμοκρασία. Απλά μετακινήστε το μοχλό απαλά προς την περιοχή ζεστού νερού και η μπαταρία θα ανάψει, το ρέον ύδωρ θα θερμαίνεται.

2. Οθόνη ένδειξης θερμοκρασίας

Στην οθόνη εμφανίζεται η θερμοκρασία θέρμανσης του νερού και η κατάσταση λειτουργίας της μπαταρίας - θέρμανση/έλλειψη θέρμανσης. Η θερμοκρασία του ίδιου του νερού μπορεί να διαφέρει από την εμφανιζόμενη επί της οθόνης. Η μετακίνηση του μοχλού στην περιοχή του κρύου νερού θα σβήσει την οθόνη.

3. Καθαρισμός σίτας

Ξεβιδώστε την σίτα, ξεπλύνετέ την με νερό υπό υψηλή πίεση, εάν δεν μπορείτε να καθαρίσετε το εσωτερικό της σίτας χρησιμοποιήστε μια βελόνα.

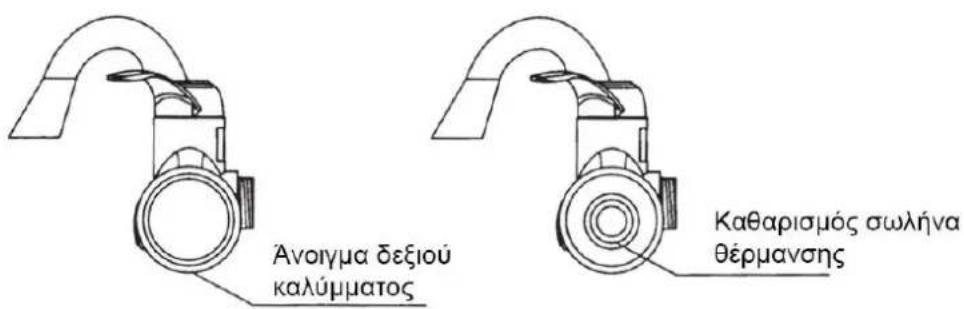

4. Καθαρισμός του σωλήνα θέρμανσης

Ανοίξτε το καπάκι, πλύνετε απαλά τον σωλήνα χρησιμοποιώντας πχ. μία παλιά οδοντόβουρτσα και στην συνέχεια ξεπλύνετε με νερό όπως φαίνεται στο παρακάτω σχεδιάγραμμα. Θυμηθείτε να

αποσυνδέσετε την τροφοδοσία πριν τον καθαρισμό!

5. Δώστε βάση στην σωστή οριζόντια τοποθέτηση του ηλεκτρικού θερμαντήρα.

Η μπαταρία πρέπει να τοποθετηθεί παράλληλα με την επιφάνεια του νιπτήρα, αυτό ισχύει και για το επιτραπέζιο και για το επιτοίχιο μοντέλο.

Πρόβλημα	Αίτιο	Λύση
Το νερό δεν θερμαίνεται.	Έλλειψη τροφοδοσίας ή χαμηλή πίεση νερού.	Ελέγξτε την τροφοδοσία ρεύματος, η ελάχιστη πίεση δεν πρέπει να είναι μικρότερη από 0,04MPa.
Η θερμοκρασία του νερού είναι πολύ χαμηλή.	Η πίεση του νερού είναι πολύ υψηλή ή η τάση είναι πολύ χαμηλή.	Μειώστε την ροή του νερού, ελέγξτε την τάση.
Υψηλή θερμοκρασία νερού, χαμηλή πίεση νερού στην έξοδο.	Μπλοκαρισμένη εισροή ή χαμηλή πίεση νερού.	Ελέγξτε και αφαιρέστε την βρωμιά από το φίλτρο εισόδου, εάν το πρόβλημα παραμένει αυτό σημαίνει ότι η πίεση του νερού είναι πολύ χαμηλή.
Η οθόνη θερμοκρασίας δεν ανάβει.	Η πίεση του νερού είναι πολύ χαμηλή, υπάρχει σφάλμα κυκλώματος ή είναι ελαττωματική η βρύση.	Ρυθμίστε την σωστή πίεση νερού, ελέγξτε το κύκλωμα, επικοινωνήστε με την υπηρεσία σέρβις.
Στη διάρκεια της θέρμανσης, η ασφάλεια του ρεύματος απενεργοποιείται	Υπερφορτωμένο ηλεκτρικό κύκλωμα στο οποίο είναι συνδεδεμένος ο θερμαντήρας	Επικοινωνήστε με έναν ηλεκτρολόγο
