Τύπος Προϊόντος	Στιγμιαίος Θερμοσίφωνας (Τοποθέτηση σε Βρύση)
Μάρκα	N'oveen
Μοντέλο	PTL 1001
Τάση	220 – 240 V / 50 Hz
Ισχύς	3000 – 3600 W
Ροή Νερού	2 – 2.5 L/min
Πίεση Λειτουργίας	0.04 – 0.6 MPa
Διαστάσεις Προϊόντος (Π x Β x Υ)	25 x 14.5 x 6 cm
Διαστάσεις Κουτιού (Π x Β x Υ)	26 x 31.5 x 12 cm
Καθαρό Βάρος / Μικτό Βάρος	0.75 kg / 1.15 kg
Τύπος Εγκατάστασης	Επιτοίχια ή σε πάγκο; πρέπει να τοποθετηθεί οριζόντια
Έλεγχος Θερμοκρασίας	Περιστροφική λαβή με εύρος 150°; περιοχή κρύου νερού 60°, περιοχή ζεστού νερού 60°, μεσαίο 30° (χωρίς νερό)
Οθόνη	Ψηφιακή οθόνη θερμοκρασίας; ανάβει κατά τη θέρμανση, σβήνει στην περιοχή κρύου νερού
Στοιχείο Θέρμανσης	Στιγμιαία θέρμανση; η θερμάστρα λειτουργεί μόνο όταν ρέει νερό
Υλικό	Ανοξείδωτος χάλυβας (σώμα και ακροφύσιο) (βάσει εικόνων)
Χαρακτηριστικά Ασφαλείας	Απαιτείται γειωμένη πρίζα; μη χρησιμοποιείτε καλώδιο προέκτασης; προστασία υπερθέρμανσης (αυτόματη απενεργοποίηση αν δεν βυθιστεί); απαιτείται αποσύνδεση σε συνθήκες παγετού
Συντήρηση	Καθαρίζετε τακτικά τον αεριστήρα; καθαρίζετε τον σωλήνα θέρμανσης με οδοντόβουρτσα; αποσυνδέετε πάντα την τροφοδοσία πριν από τον καθαρισμό
Σύνδεση Νερού	Άμεση σύνδεση με σωλήνα ύδρευσης μέσω παξιμαδιού σύνδεσης; μην προσαρτάτε πρόσθετα ακροφύσια ή περιοριστικά
Καλώδιο Τροφοδοσίας	Πρέπει να αντικατασταθεί από εξειδικευμένο προσωπικό εάν είναι κατεστραμμένο
Χρήση	Μόνο για εσωτερική χρήση; δεν είναι κατάλληλο για χρήση από άτομα με μειωμένες ικανότητες χωρίς επίβλεψη

Συχνές ερωτήσεις - PTL 1001 N'oveen

Ποιες είναι οι απαιτήσεις ισχύος για το PTL 1001;

Το PTL 1001 απαιτεί τάση 220 – 240 V / 50 Hz και τροφοδοσία 3000 – 3600 W. Βεβαιωθείτε ότι το αποκλειστικό κύκλωμα και η ασφάλεια μπορούν να αντέξουν το ονομαστικό ρεύμα.

Ποια είναι η ελάχιστη απαιτούμενη πίεση νερού;

Η συσκευή απαιτεί πίεση λειτουργίας 0.04 – 0.6 MPa. Εάν η πίεση είναι κάτω από 0.04 MPa, το νερό μπορεί να μην ζεσταθεί ή η οθόνη να μην ανάψει.

Πώς εγκαθιστώ τον θερμοσίφωνα;

Τοποθετήστε τη συσκευή οριζόντια είτε στον τοίχο είτε σε πάγκο. Συνδέστε την παροχή κρύου νερού χρησιμοποιώντας το παρεχόμενο παξιμάδι σύνδεσης. Βεβαιωθείτε ότι υπάρχει βαλβίδα ασφαλείας στο σύστημα νερού. Μετά την εγκατάσταση, ελέγξτε για διαρροές και στη συνέχεια συνδέστε σε γειωμένη πρίζα.

Γιατί δεν ζεσταίνεται το νερό;

Ελέγξτε ότι η τροφοδοσία είναι συνδεδεμένη και η πίεση νερού είναι τουλάχιστον 0.04 MPa. Επίσης, βεβαιωθείτε ότι ο μοχλός είναι στραμμένος στην περιοχή ζεστού νερού. Εάν το πρόβλημα επιμένει, ελέγξτε τον διακόπτη κυκλώματος.

Πώς μπορώ να καθαρίσω τον αεριστήρα;

Ξεβιδώστε τον αεριστήρα και ξεπλύνετε τον με νερό υψηλής πίεσης. Εάν είναι βουλωμένο, χρησιμοποιήστε μια βελόνα για να καθαρίσετε τις τρύπες. Αποσυνδέετε πάντα την τροφοδοσία πριν από τον καθαρισμό.

Τι πρέπει να κάνω αν η οθόνη θερμοκρασίας δεν ανάβει;

Αυτό μπορεί να υποδηλώνει χαμηλή πίεση νερού (< 0.04 MPa), βλάβη κυκλώματος ή ελαττωματική βρύση. Ελέγξτε την πίεση νερού και επιθεωρήστε το κύκλωμα. Εάν το πρόβλημα συνεχιστεί, επικοινωνήστε με έναν εξειδικευμένο τεχνικό.

Μπορώ να χρησιμοποιήσω καλώδιο προέκτασης με αυτόν τον θερμαντήρα;

Όχι. Το εγχειρίδιο αναφέρει ρητά: Μη χρησιμοποιείτε καλώδια προέκτασης για τη σύνδεση του θερμαντήρα. Χρησιμοποιήστε μόνο απευθείας γειωμένη πρίζα.

Πώς ρυθμίζω τη θερμοκρασία του νερού;

Γυρίστε απαλά τον μοχλό προς την περιοχή ζεστού νερού (εύρος 60°). Η θερμοκρασία εξαρτάται από τη ροή νερού: μικρότερη ροή δίνει υψηλότερη θερμοκρασία. Η οθόνη δείχνει την κατάσταση θέρμανσης. Μετά από κάθε χρήση, γυρίστε στην περιοχή κρύου νερού για 5 δευτερόλεπτα για να αποφύγετε εγκαύματα την επόμενη φορά.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω;

Η συσκευή πρέπει να είναι γειωμένη. Μην τη συνδέετε σε ένα έντονα φορτισμένο κύκλωμα (π.χ. με κλιματιστικό ή επαγωγική κουζίνα). Αποσυνδέστε από την τροφοδοσία εάν υπάρχει κίνδυνος παγετού. Μην πλένετε τον θερμαντήρα κάτω από τρεχούμενο νερό. Κρατήστε το μακριά από παιδιά.

Ποιες είναι οι διαστάσεις και το βάρος του PTL 1001;

Διαστάσεις προϊόντος: 25 x 14.5 x 6 cm. Καθαρό βάρος: 0.75 kg, μικτό βάρος: 1.15 kg. Διαστάσεις κουτιού: 26 x 31.5 x 12 cm.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PTL 1001 N'oveen

ΗΛΕΚΤΡΙΚΟΣ ΘΕΡΜΑΝΤΗΡΑΣ ΝΕΡΟΥ ΡΟΗΣ – ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

Ευχαριστούμε που αγοράσατε τον θερμαντήρα νερού ροής Ν'OVEEN.

Πριν από την χρήση, διαβάστε προσεκτικά τις οδηγίες του εγχειριδίου και φυλάξτε το για το μέλλον.

ΕΛΛΗΝΙΚΑ......σελ. 47

Χρησιμοποιώντας σε θερμοκρασίες ψύχους * και με λανθασμένη συναρμολόγηση μπορεί να οδηγήσει σε κίνδυνο Πυρκαγιάς !

Υπενθύμιση ! Η συσκευή πρέπει να τοποθετείται κάθετα ή οριζόντια **(ανάλογα το μοντέλο)

* Κατα την διάρκεια ψύχους στο δωμάτιο, ειδικά σε εποχιακά μέρη όπως καλόκαιρινές κατοικίες ,αποσυνδέστε την συσκευή από την παροχή ρεύματος. Η συσκευή δεν μπορεί να λειτουργήσει σε θερμοκρασίες ψύξης.

**Χάρη στην γρήγορη θέρμανση του θερμαντήρα σε θερμοκρασία πάνω απο 500 βαθμούς Κελσίου, είναι πολύ σημαντικό να εγκαταστήσετε την συσκευή σύμφωνα με τις οδηγίες (κάθετα και οριζόντια - ανάλογα το μοντέλο) , έτσι ώστε ο θερμαντήρας να είναι πλήρως βυθισμένος σε τρεχούμενο νερό.

- Το προϊόν είναι κατάλληλο μόνο για εσωτερική χρήση. - Όταν το χρησιμοποιείτε για πρώτη φορά, αφήστε πρώτα το νερό να τρέχει και κατόπιν συνδέστε την ηλεκτρική τροφοδοσία.

- Η θερμοκρασία του νερού στην έξοδο πρέπει να είναι χαμηλότερη από 60 βαθμοί Κελσίου

- Η έξοδος νερού από το στόμιο δεν μπορεί να συνδεθεί με κανένα πρόσθετο τερματικό, άλλη βρύση ή τσοκ!

- Η σίτα της βρύσης πρέπει να καθαρίζεται τακτικά, η παροχή ρεύματος πρέπει να είναι αποσυνδεδεμένη κατά τον καθαρισμό, να είστε πολύ προσεκτικοί.

- Για να αποφύγετε τον κίνδυνο, μην πλένετε την ηλεκτρική μπαταρία κάτω από τρεχούμενο νερό, χρησιμοποιήστε μονάχα ένα ελαφρώς υγρό πανάκι.

- Εάν η συσκευή χρησιμοποιείται σε χώρο όπου το νερό παγώνει περιοδικά κατα την εγκατάσταση, πρέπει να αποσυνδέεται απο την παροχή ρεύματος κάθε φορά.

- Βεβαιωθείτε ότι ο θερμαντήρας είναι συνδεδεμένος με μια γειωμένη πρίζα, διαφορετικά μην χρησιμοποιείτε αυτή την συσκευή. Μην χρησιμοποιείτε καλώδια επέκτασης για την σύνδεση της μπαταρίας.

• Ο θερμαντήρας απαιτεί πίεση νερού 0,04 MPa-0,6 MPa.

• Ρυθμίστε τον περιστροφικό διακόπτη στην περιοχή ψυχρού νερού για 5 δευτερόλεπτα μετά από κάθε χρήση, για να αποφύγετε το ζεμάτισμα των χεριών σας την επόμενη φορά που θα το χρησιμοποιήσετε, αυτό μπορεί επίσης να επηρεάσει αποτελεσματικά την παράταση της διάρκειας ζωής του θερμαντικού στοιχείου.
• Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, το καλώδιο που έχει υποστεί ζημιά πρέπει να αντικατασταθεί από εξουσιοδοτημένο προσωπικό ή εξειδικευμένο κέντρο εξυπηρέτησης.
• Στην διάρκεια χρήσης του ηλεκτρικού θερμαντήρα, μην χρησιμοποιείτε άλλες ηλεκτρικές συσκευές υψηλής ισχύος συνδεδεμένες στο ίδιο ηλεκτρικό κύκλωμα (π.χ. κλιματιστικό, εστία επαγωγής, ηλεκτρικό βραστήρα κλπ.). Η πρίζα δεν πρέπει να συνδέεται με άλλες συνδέσεις υψηλής επιβάρυνσης.
• Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παίδων) με μειωμένες σωματικές, αισθητηριακές ή ψυχικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, εκτός εάν έχουν δοθεί οι κατάλληλες οδηγίες σχετικά με την ασφαλή χρήση της συσκευής από άτομο υπεύθυνο για την ασφάλειά τους.
  • Τα παιδιά πρέπει να επιβλέπονται για να είναι βέβαιο ότι δεν παίζουν με την συσκευή.

Προετοιμασίες για την συναρμολόγηση

Επειδή η ισχύς της μπαταρίας είναι υψηλή, ελέγξτε την ασφάλεια. Η μέγιστη επιβάρυνση της ασφάλειας πρέπει να ικανοποιεί την ζήτηση του συσσωρευτή για ονομαστικό ρεύμα.

Βεβαιωθείτε ότι υπάρχει καλώδιο γείωσης στην βάση της ηλεκτρικής πρίζας.

Πριν από την χρήση, ελέγξτε ότι η πραγματική τάση αντιστοιχεί στην τάση που αναγράφεται στην μπαταρία. Εάν δεν είστε σίγουροι για αυτές τις παραμέτρους, επικοινωνήστε με ένα άτομο το οποίο διαθέτει τα ηλεκτρικά προσόντα ώστε να επαληθεύσετε την ηλεκτρική εγκατάσταση.

Μέθοδοι εγκατάστασης

1. Τρόπος επιτοίχιας εγκατάστασης όπως φαίνεται στην εικόνα 1:

Eik. 1

1 Σίτα
2 Περίβλημα
3 Λαβή ρύθμισης νερού
4 Τροφοδοσία νερού
5 Συνδετικό περικόχλιο
6 Bíđeş ενώσεως
7 Καλώδιο τροφοδοσίας
8 Νιπτήρας

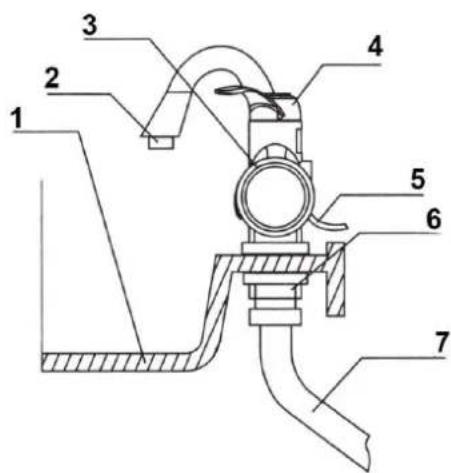

1. Τρόπος όρθιας εγκατάστασης όπως φαίνεται στην εικόνα 2:

Eik. 2

4 Λαβή ρύθμισης νερού

5 Καλώδιο τροφοδοσίας

6 Συνδετικό περικόχλιο

7 Μεταλλικός, ελαστικός σωλήνας

Εγκατάσταση μπαταρίας βήμα προς βήμα:

1. Ελέγξτε εάν διαθέτετε βαλβίδα ασφαλείας στο σύστημα νερού, το οποίο πρέπει να βρίσκεται στο μπροστινό μέρος της μπαταρίας, εάν δεν είστε σίγουροι επικοινωνήστε με την υπηρεσία σέρβις ή με κάποιο καταλλήλως εξουσιοδοτημένο άτομο.

2. Εάν η μπαταρία βρύσης απαιτεί στερέωση (Εικόνες 2 και 3), εγκαταστήστε την σύμφωνα με την εικόνα. Βεβαιωθείτε ότι έχει σταθεροποιηθεί.

3. Ελέγξτε ότι όλες οι ενώσεις είναι καλά σφιγμένες.

4. Γυρίστε την λαβή ρύθμισης και αφήστε το νερό να τρέξει, ελέγξτε τα εξαρτήματα για διαρροές. Αν δεν υπάρχουν διαρροές, μεταβείτε στο επόμενο βήμα - εγκατάσταση κυκλώματος.

5. Συνδέστε τον θερμαντήρα στην τροφοδοσία ρεύματος, στερεώστε το καλώδιο στον τοίχο με έναν σφιγκτήρα καλωδίου (μην προκαλέσετε βλάβη στην γραμμή ηλεκτρικού ρεύματος).

6. Γυρίστε την λαβή ρύθμισης στην περιοχή του ζεστού νερού, στην ψηφιακή οθόνη θα εμφανιστεί η θερμοκρασία – θα αρχίσει η θέρμανση του ύδατος. Γυρίστε την λαβή ρύθμισης στην περιοχή του κρύου νερού, η οθόνη θα σβήσει - το νερό δεν θερμαίνεται.

7. Εάν έχετεοποιεσδήποτε αμφιβολίες επικοινωνήστε με το σέρβις.

ΣΗΜΑΝΤΙΚΟ!

Για να εξασφαλιστεί η σωστή στάθμη νερού στο θάλαμο με θερμαντήρα, η συσκευή πρέπει να βρίσκεται οριζόντια.

TEXNIKA ΔΕΔΟΜΕΝ

MODEL	PTL 1001	PTL 1002
TAZH	220 – 240 V /50 Hz	220 – 240 V /50 Hz
KATANAAΩΣHENEPRΓEIAΣ	3000 – 3600 W	3000 – 3600 W
POH	2 – 2,5 l / min	2 – 2,5 l / min
ΠΕΣΗΕΡΓΑΣΙΑΣ	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ΔΙΑΣΤΑΣΕΙΣΠΡΟΪΟΝΤΟΣ	25 x 14,5 x 6cm	14,5 x 14,5 x26,5 cm
ΔΙΑΣΤΑΣΕΙΣΣΥΣΚΕΥΑΣΙΑΣ	26 x 31,5 x 12cm	21 x 29,5 x 12cm
ΒΑΡΟΣΠΡΟΪΟΝΤΟΣ	0,75 / 1,15 kgN.W/G.W	0.7 / 1.01 kgN.W/G.W

Μέθοδος χρήσης

1. Λαβή ελέγχου θερμοκρασίας νερού

Όπως φαίνεται στην εικόνα, ο μοχλός έχει περιστροφικό εύρος 150°, η περιοχή ζεστού νερού είναι 60°, η περιοχή κρύου νερού είναι 60°, στη μεσαία περιοχή των 30° έχουμε έλλειψη νερού. Η μπαταρία βρύσης λειτουργεί με την αρχή της θέρμανσης του ρέοντος νερού, όσο μεγαλύτερη είναι η ροή του νερού, τόσο χαμηλότερη είναι η θερμοκρασία. Απλά μετακινήστε το μοχλό απαλά προς την περιοχή ζεστού νερού και η μπαταρία θα ανάψει, το ρέον ύδωρ θα θερμαίνεται.

2. Οθόνη ένδειξης θερμοκρασίας

Στην οθόνη εμφανίζεται η θερμοκρασία θέρμανσης του νερού και η κατάσταση λειτουργίας της μπαταρίας - θέρμανση/έλλειψη θέρμανσης. Η θερμοκρασία του ίδιου του νερού μπορεί να διαφέρει από την εμφανιζόμενη επί της οθόνης. Η μετακίνηση του μοχλού στην περιοχή του κρύου νερού θα σβήσει την οθόνη.

3. Καθαρισμός σίτας

Ξεβιδώστε την σίτα, ξεπλύνετέ την με νερό υπό υψηλή πίεση, εάν δεν μπορείτε να καθαρίσετε το εσωτερικό της σίτας χρησιμοποιήστε μια βελόνα.

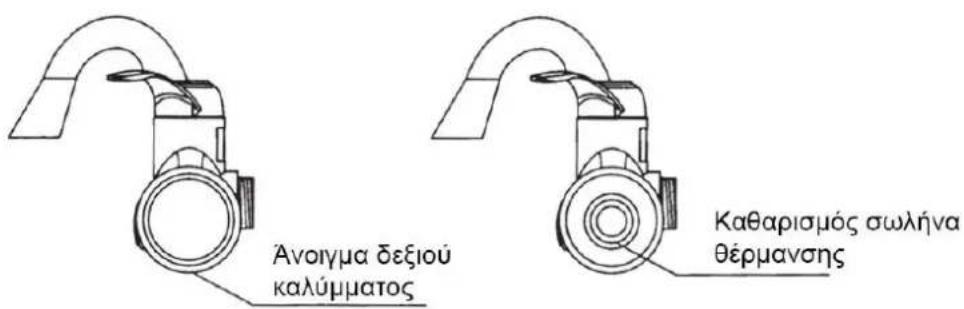

4. Καθαρισμός του σωλήνα θέρμανσης

Ανοίξτε το καπάκι, πλύνετε απαλά τον σωλήνα χρησιμοποιώντας πχ. μία παλιά οδοντόβουρτσα και στην συνέχεια ξεπλύνετε με νερό όπως φαίνεται στο παρακάτω σχεδιάγραμμα. Θυμηθείτε να

αποσυνδέσετε την τροφοδοσία πριν τον καθαρισμό!

5. Δώστε βάση στην σωστή οριζόντια τοποθέτηση του ηλεκτρικού θερμαντήρα.

Η μπαταρία πρέπει να τοποθετηθεί παράλληλα με την επιφάνεια του νιπτήρα, αυτό ισχύει και για το επιτραπέζιο και για το επιτοίχιο μοντέλο.

Πρόβλημα	Αίτιο	Λύση
Το νερό δεν θερμαίνεται.	Έλλειψη τροφοδοσίας ή χαμηλή πίεση νερού.	Ελέγξτε την τροφοδοσία ρεύματος, η ελάχιστη πίεση δεν πρέπει να είναι μικρότερη από 0,04MPa.
Η θερμοκρασία του νερού είναι πολύ χαμηλή.	Η πίεση του νερού είναι πολύ υψηλή ή η τάση είναι πολύ χαμηλή.	Μειώστε την ροή του νερού, ελέγξτε την τάση.
Υψηλή θερμοκρασία νερού, χαμηλή πίεση νερού στην έξοδο.	Μπλοκαρισμένη εισροή ή χαμηλή πίεση νερού.	Ελέγξτε και αφαιρέστε την βρωμιά από το φίλτρο εισόδου, εάν το πρόβλημα παραμένει αυτό σημαίνει ότι η πίεση του νερού είναι πολύ χαμηλή.
Η οθόνη θερμοκρασίας δεν ανάβει.	Η πίεση του νερού είναι πολύ χαμηλή, υπάρχει σφάλμα κυκλώματος ή είναι ελαττωματική η βρύση.	Ρυθμίστε την σωστή πίεση νερού, ελέγξτε το κύκλωμα, επικοινωνήστε με την υπηρεσία σέρβις.
Στη διάρκεια της θέρμανσης, η ασφάλεια του ρεύματος απενεργοποιείται	Υπερφορτωμένο ηλεκτρικό κύκλωμα στο οποίο είναι συνδεδεμένος ο θερμαντήρας	Επικοινωνήστε με έναν ηλεκτρολόγο
