ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IK 1624 Comfort LIEBHERR

Οδηγός συναρμολόγησης

πλήρως εντοιχιζόμενα ψυγεία και καταψύκτες, ανοιγόμενη πόρτα

EL

1 Γενικές οδηγίες ασφαλείας.... 2
2 Μεταφορά συσκευής.... 2
3 Τοποθέτηση συσκευής...... 2
4 Διαστάσεις συσκευής.... 3
5 Διαστάσεις εντοιχισμού.... 4
6 Πόρτα επίπλου.... 4
7 Αερισμός και εξαερισμός στο έπιπλο κουζίνας....5
8 Αλλαγή φοράς ανοίγματος πόρτας.... 6
9 Σύνδεση νερού*...... 6
10 Εντοιχισμός της συσκευής στην εσοχή...... 7
11 Απορρίψτε τη συσκευασία.... 7
12 Σύνδεση συσκευής...... 8

Συναρμολόγηση σε εικόνες...... 8

Ο κατασκευαστής εργάζεται συνεχώς για την ανάπτυξη και τη βελτίωση όλων των τύπων και μοντέλων συσκευών. Επομένως παρακαλούμε να κατανοήσετε ότι πρέπει να διατηρεί το δικαίωμα τροποποιήσεων στο σχήμα, τον εξοπλισμό και την τεχνολογία της συσκευής.

Πα να γνωρίσετε όλα τα πλεονεκτήματα της νέας συσκευής σας, σας παρακαλούμε να διαβάσετε προσεκτικά όλες τις οδηγίες που περιέχονται στο εγχειρίδιο αυτό.

Οι οδηγίες αφορούν διάφορα μοντέλα, είναι πιθανό να παρουσιάζονται αποκλίσεις. Οι ενότητες που αφορούν μόνο συγκεκριμένες συσκευές επισημαίνονται με αστερίσκο (*).

Οι οδηγίες χειρισμού επισημαίνονται με ▶, τα αποτελέσματα χειρισμών με ένα ▷.

1 Γενικές οδηγίες ασφαλείας

• Εντοιχίζετε, συνδέετε και διαθέτετε τη συσκευή στα απορρίμματα μόνο σύμφωνα με τις οδηγίες στο εγχειρίδιο χρήσης.
• Η πρίζα πρέπει να είναι εύκολα προσβάσιμη ώστε, σε περίπτωση ανάγκης, να μπορεί να αποσυνδεθεί γρήγορα η συσκευή από το ρεύμα. Πρέπει να βρίσκεται εκτός της πίσω πλευράς της συσκευής.

	KINDYNOΣ	επισημαίνει μια άμεσα επικίνδυνη κατάσταση, η οποία έχει ως συνέπεια το θάνατο ή σοβαρούς τραυματισμούς, εάν δεν αποτραπεί.
	ΠΡΟΕΙΔΟ-ΠΟΙΗΣΗ	επισημαίνει μια επικίνδυνη κατάσταση, η οποία θα μπορούσε να έχει ως συνέπεια το θάνατο ή σοβαρούς τραυματισμούς, εάν δεν αποτραπεί.
	ΠΡΟΦΥ-ΛΑΞΗ	επισημαίνει μια επικίνδυνη κατάσταση, η οποία θα μπορούσε να έχει ως συνέπεια το ελαφρούς ή μέτριους τραυματισμούς, εάν δεν αποτραπεί.

ΠΡΟΣΟΧΗ

επισημαίνει μια επικίνδυνη κατάσταση, η οποία θα μπορούσε αν έχει ως συνέπεια υλικές ζημιές, εάν δεν αποτραπεί.

Υπόδειξη

επισημαίνει χρήσιμες υποδείξεις και συμβουλές.

2 Μεταφορά συσκευής

ΠΡΟΦΥΛΑΞΗ

Κίνδυνος τραυματισμού και πρόκλησης ζημιάς λόγω λανθασμένης μεταφοράς!

▶ Μεταφέρετε τη συσκευή μέσα στη συσκευασία.
▶ Μεταφέρετε τη συσκευή όρθια.
▶ Μη μεταφέρετε τη συσκευή μόνη της.

3 Τοποθέτηση συσκευής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς λόγω βραχυκυκλώματος!

Αν το καλώδιο ρεύματος/το φις ρευματοληψίας της συσκευής ή μιας άλλης συσκευής έρχεται σε επαφή με την πίσω πλευρά της συσκευής, το καλώδιο ρεύματος/το φις μπορεί να υποστεί ζημιά από τους κραδασμούς της συσκευής με αποτέλεσμα την πρόκληση βραχυκυκλώματος.

▶ Τοποθετήστε τη συσκευή έτσι ώστε να μην είναι σε επαφή με κανένα φις ή καλώδιο ρεύματος.
▶ Μη συνδέετε ούτε την ίδια τη συσκευή ούτε άλλες συσκευές σε πρίζες που βρίσκονται στην περιοχή του πίσω μέρους της συσκευής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς λόγω υγρασίας!

Εάν βραχούν τα εξαρτήματα, από τα οποία διέρχεται ηλεκτρικό ρεύμα, ή το καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο, μπορεί να προκληθεί βραχυκύκλωμα.

Η συσκευή έχει σχεδιαστεί για χρήση σε κλειστούς χώρους. Μη χρησιμοποιείτε τη συσκευή σε ανοιχτούς χώρους ή σε σημεία με υγρασία και περιοχές που εκτινάσσονται σταγονίδια νερού.
▶ Η συσκευή επιτρέπεται να λειτουργεί μόνο τοποθετημένη στη θέση της.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς λόγω ψυκτικού υγρού!

Το περιεχόμενο ψυκτικό είναι φιλικό προς το περιβάλλον, αλλά εύφλεκτο. Εάν διαρρεύσει ψυκτικό μπορεί να αναφλεγεί.

▶ Μην προκαλείτε ζημιές στις σωληνώσεις του κυκλώματος ψύξης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς και ζημιών!

▶ Μην τοποθετείτε επάνω στη συσκευή άλλες συσκευές που εκπέμπουν θερμότητα, π.χ. φούρνο μικροκυμάτων, τοστιέρα, κλπ.!

Υπόδειξη

Οι σακούλες στην πίσω πλευρά της συσκευής είναι σημαντικές για την αξιοπιστία λειτουργίας. Το περιεχόμενο τους είναι μη δηλητηριώδες και ακίνδυνο.*

▶ Μην αφαιρείτε τις σακούλες!

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς από συμπύκνωση νερού!*

Αν το όνομα της συσκευής σας αρχίζει με S... ή η συσκευή σας είναι συσκευή Side-by-Side (SBS):

▶ Η συσκευή επιτρέπεται να τοποθετηθεί δίπλα σε άλλον ψυγειοκαταψύκτη.

Αν το όνομα της συσκευής σας δεν αρχίζει με Σ...

▶ Μην τοποθετείτε τη συσκευή δίπλα σε άλλον ψυγειοκαταψύκτη.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς από συμπύκνωση νερού!*

Σε περίπτωση τοποθέτησης περισσότερων συσκευών τη μία πάνω από την άλλη ενδέχεται να υποστούν ζημιά από σχηματισμό συμπυκνωμένου νερού.

To (S)IG.. ή (S)IB.. μέχρι ενός ύψους 880 mm είναι εξοπλισμένο με σύστημα θέρμανσης οροφής.

▶ Μην τοποθετείτε ψυγεία ή καταψύκτες το ένα πάνω από το άλλο, εκτός αν η κάτω συσκευή είναι (S)IG.. ή (S)IB.. ύψους έως 880 mm.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς και πρόκλησης ζημιάς λόγω μπλοκαρισμένων ανοιγμάτων αερισμού!

Διατηρείτε πάντα ελεύθερα τα ανοίγματα αερισμού. Φροντίζετε να υπάρχει πάντα καλός αερισμός και εξαερισμός!

□ Σε περίπτωση βλάβης της συσκευής επικοινωνήστε επειγόντως - πριν τη σύνδεση - με τον προμηθευτή.

□ Το δάπεδο στη θέση της συσκευής πρέπει να είναι οριζόντιο και επίπεδο.

□ Μην τοποθετείτε τη συσκευή σε θέση με άμεση επίδραση ηλιακής ακτινοβολίας ή δίπλα σε κουζίνα, θερμαντικό σώμα ή άλλη παρόμοια συσκευή.

□ Μην τοποθετείτε τη συσκευή μόνος σας, το καλύτερο είναι μαζί με δύο ακόμα ή περισσότερα άτομα.

Όσο περισσότερο ψυκτικό υπάρχει στη συσκευή, τόσο μεγαλύτερος πρέπει να είναι ο χώρος στον οποίο βρίσκεται η συσκευή. Σε πολύ μικρούς χώρους μπορεί να σχηματιστεί εύφλεκτο μείγμα αερίου-αέρα σε περίπτωση διαρροής. Ανά 8 g ψυκτικού πρέπει ο χώρος τοποθέτησης να είναι τουλάχιστον 1 m³. Στοιχεία για το περιεχόμενο ψυκτικό υπάρχουν στην πινακίδα τύπου στο εσωτερικό της συσκευής.

Όταν η συσκευή τοποθετείται σε περιβάλλον με πολύ υγρασία, μπορεί να δημιουργηθεί συμπύκνωση νερού στην εξωτερική πλευρά της συσκευής. Προσέχετε να εξασφαλίζεται πάντα καλός αερισμός και εξαερισμός στο σημείο τοποθέτησης της συσκευής.

Αν στις πόρτες είναι τοποθετημένη η ασφάλεια μεταφοράς:

▶ Αφαιρέστε την κόκκινη ασφάλεια μεταφοράς.

Αν η ασφάλεια μεταφοράς είναι βιδωμένη στις πόρτες:

▶ Ξεβιδώστε την κόκκινη ασφάλεια μεταφοράς. Κλείστε με πώμα (60) την ανοιχτή οπή στερέωσης.

Torx 15 60

Μετά τον εντοιχισμό:

▶ Αφαιρέστε προστατευτικές μεμβράνες, κολλητικές ταινίες και μέρη της ασφάλειας μεταφοράς κλπ.

Υπόδειξη

▶ Καθαρίστε τη συσκευή (βλέπε Οδηγίες χειρισμού, κεφάλαιο "Καθαρισμός συσκευής").

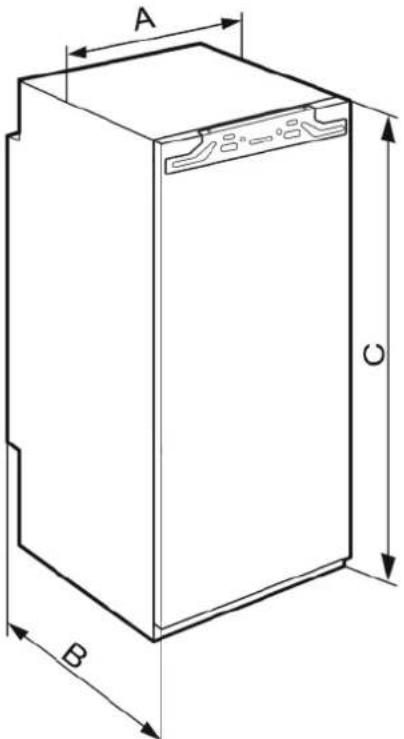

4 Διαστάσεις συσκευής

A B C

Fig. 1

	A (mm)	B (mm)	C (mm)
IG 10.., IGN 10..	559	544	712
IK 16.., IKP 16.., IG 16.., IGN 16.., (S)IB 16..	559	544	872
IK 19.., IKP 19.., IKB 19..	559	544	1022
IK 23.., IKP 23.., IKB 23.., IKBP 23..	559	544	1218
IK 27.., IKB 27.., IKBP 27.., IGN 27.., SIGN 27..	559	544	1395
IKBP 29..	559	544	1572

	A (mm) B (mm) C (mm)
IK 35.., IKF35..,IKB 35..,SIKB35..,IKBP 35..,IGN 35..,SIGN 35..	559 544 1770

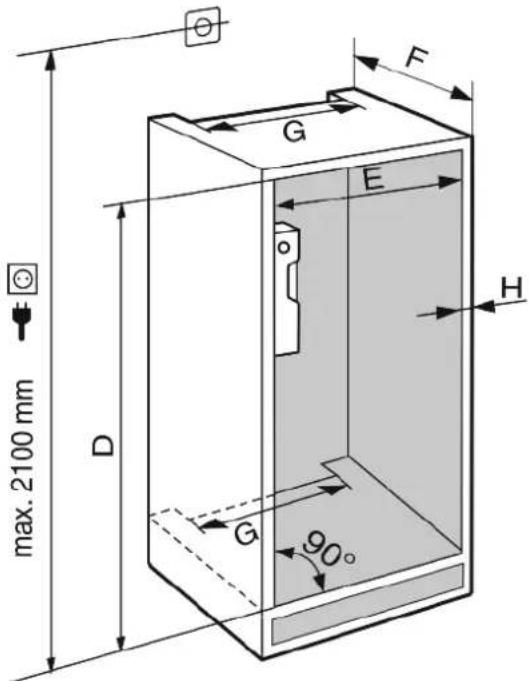

5 Διαστάσεις εντοιχισμού

Η συσκευή είναι εντοιχιζόμενη και συνεπώς περιβάλλεται πλήρως από ένα έπιπλο κουζίνας. Το σχετικό έπιπλο κουζίνας πρέπει να κατασκευασθεί ακριβώς με τις προβλεπόμενες διαστάσεις εντοιχισμού και να εξασφαλίζει επαρκή αερισμό και εξαερισμό, ώστε να διασφαλίζεται η σωστή λειτουργία της συσκευής.

max. 2100 mm D G F G E H 90°

Fig. 2

	D(mm)	E(mm)	F (mm) G	(mm)	H(mm)
IG 10..,IGN 10..	714—730	560—570	ελάχ.550,προτεί-νεται560	ελάχ.500	μέγ.19
IK 16..,IKP 16..,IG 16..,IGN 16..,(S)IB 16..	874—890
IK 19.., IKP 19..,IKB 19..	1024—1040
IK 23..,IKP 23..,IKB 23..,IKBP 23..	1220—1236
IK 27..,IKB 27..,IKBP 27..,IGN 27..,SIGN 27..	1397—1413
IKBP 29..	1574—1590
IK 35.., IKF 35..,IKB 35..,SIKB 35..,IKBP 35..,IGN 35..,SIGN 35..	1772—1788

Η δηλωμένη κατανάλωση ενέργειας υπολογίστηκε με βάθος εντοιχισμού επίπλων 560 mm. Η συσκευή είναι πλήρως λειτουργική με βάθος εντοιχισμού επίπλων 550 mm, έχει όμως ελαφρώς αυξημένη κατανάλωση ενέργειας.

Για εντοιχισμό Side-by-Side δύο συσκευών η μια δίπλα στην άλλη, εντοιχίζετε κάθε συσκευή σε ξεχωριστό έπιπλο εντοιχισμού.*

▶ Ελέγξτε το πάχος τοιχώματος των παρακείμενων επίπλων: πρέπει να είναι τουλάχιστον 16 mm.
Η συσκευή πρέπει να εντοιχίζεται μόνο σε σταθερά, ευσταθή έπιπλα κουζίνας. Ασφαλίζετε το έπιπλο ώστε να μην μπορεί να ανατραπεί.
Ευθυγραμμίζετε το έπιπλο κουζίνας με αεροστάθμη και γωνία ευθυγράμμισης και το οριζοντιώνετε κατά περίπτωση με σφήνες.
▶ Βεβαιώνεστε ότι το δάπεδο και τα πλευρικά τοιχώματα του επίπλου βρίσκονται υπό ορθή γωνία μεταξύ τους.

6 Πόρτα επίπλου

• Για το έπιπλο κουζίνας χρειάζεται πόρτα.
• Η πόρτα πρέπει να έχει ελάχιστο πάχος 16 mm και μέγιστο πάχος 19 mm.

• Πρέπει να διατηρείται διάκενο τουλάχιστον 3 mm μεταξύ της πόρτας και της πόρτας του ντουλαπιού που βρίσκεται επάνω από αυτήν (εάν υπάρχει).

• Το πλάτος της πόρτας του επίπλου εξαρτάται από το στιλ και το μέγεθος του διακένου μεταξύ των νταμπλάδων της πόρτας του ντουλαπιού. Μεταξύ των πορτών των επίπλων πρέπει γενικά να διατηρείται ένα κατακόρυφο διάκενο 3 mm.

• Εάν υπάρχουν και άλλα ντουλάπια, η επάνω ακμή της πόρτας του επίπλου θα πρέπει να βρίσκεται στο ίδιο ύψος με τις πόρτες των παρακείμενων επίπλων.
• Η πόρτα του επίπλου πρέπει να εγκατασταθεί επίπεδα και χωρίς μηχανικές τάσεις.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιών από τη βαριά πόρτα του επίπλου!

Εάν η πόρτα του επίπλου είναι πολύ βαριά, δεν μπορούν να αποκλεισθούν ζημίες στους μεντεσέδες και προβλήματα
λειτουργίας που οφείλονται σε αυτές.
▶ Βεβαιωθείτε πριν από τη συναρμολόγηση της πόρτας του επίπλου, ότι δεν υπερβαίνει το επιτρεπόμενο βάρος της πόρτας του επίπλου.

Τύπος συσκευής Μέγιστο βάρος πόρτας επίπλου (kg)
IK 19.., IKP 19.., IKB 19.. 13
IG 10.., IGN 10.. 14
IK 16.., IKP 16.., IG 16.., IGN 16.., (S)IB 16..	16
IKB 23.., IKBP 23.., IK 23.., IKP 23..	19
IK 27.., IKB 27.., IKBP 27.., IGN 27.., SIGN 27..	21
IKBP 29..	22
IK 35.., IKF 35.., IKB 35.., SIKB 35.., IKBP 35.., IGN 35.., SIGN 35..	26

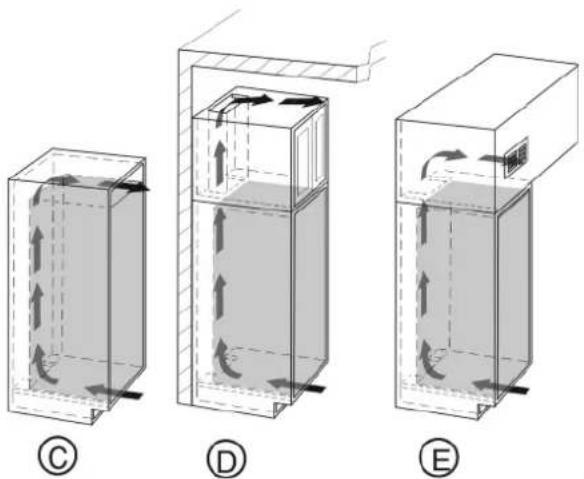

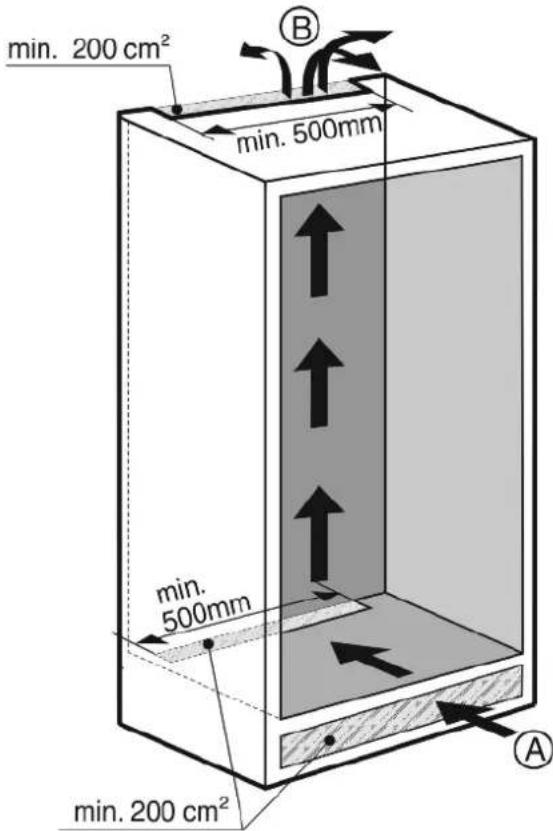

7 Αερισμός και εξαερισμός στο έπιπλο κουζίνας

• Préπει να υπάρχει μια αποδοτική διατομή αερισμού τουλά- χιστον 200 cm² ανά συσκευή στην είσοδο αέρα Fig. 3 (A) και στην έξοδο αέρα Fig. 3 (B).
• Κατά κανόνα ισχύει: όσο μεγαλύτερη είναι η διατομή, τόσο πιο οικονομική θα είναι η λειτουργία της συσκευής.

- Η επάνω διατομή αερισμού μπορεί να βρίσκεται απευθείας επάνω από τη συσκευή με μια προαιρετική σχάρα αερισμού Fig. 4 (C) κοντά στην οροφή επάνω από το έπιπλο Fig. 4 (D) ή ως άνοιγμα εξαερισμού σε μια ενδιάμεση οροφή Fig. 4 (E).

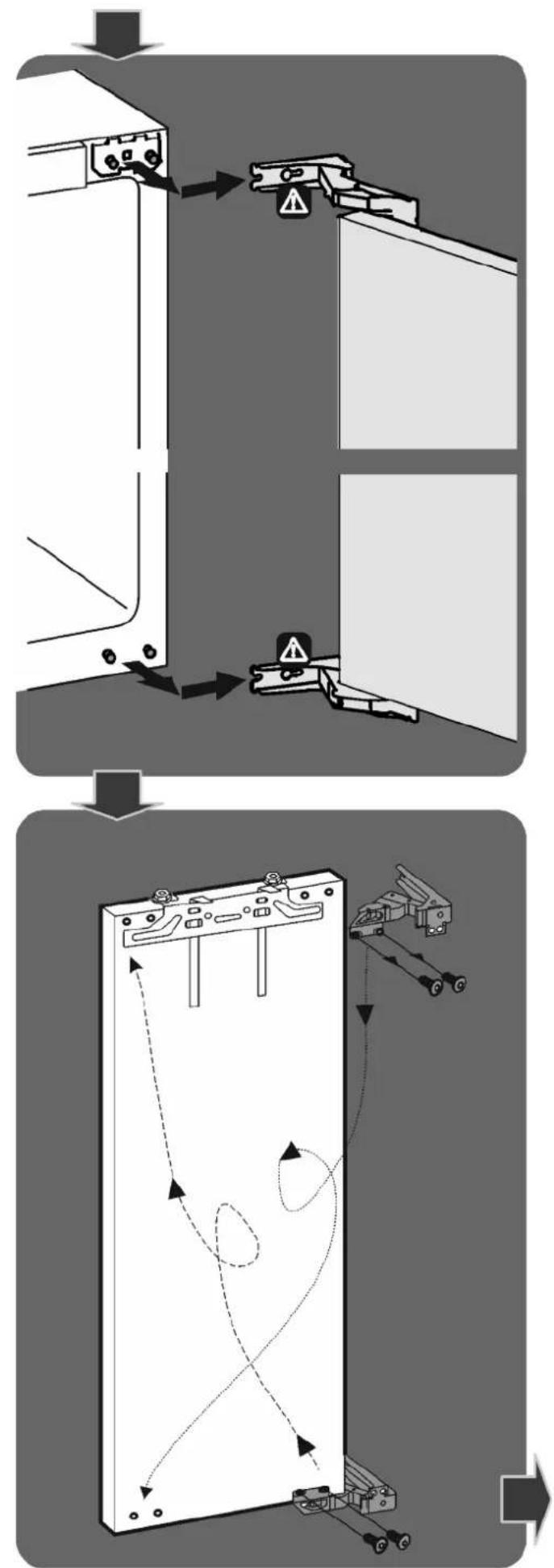

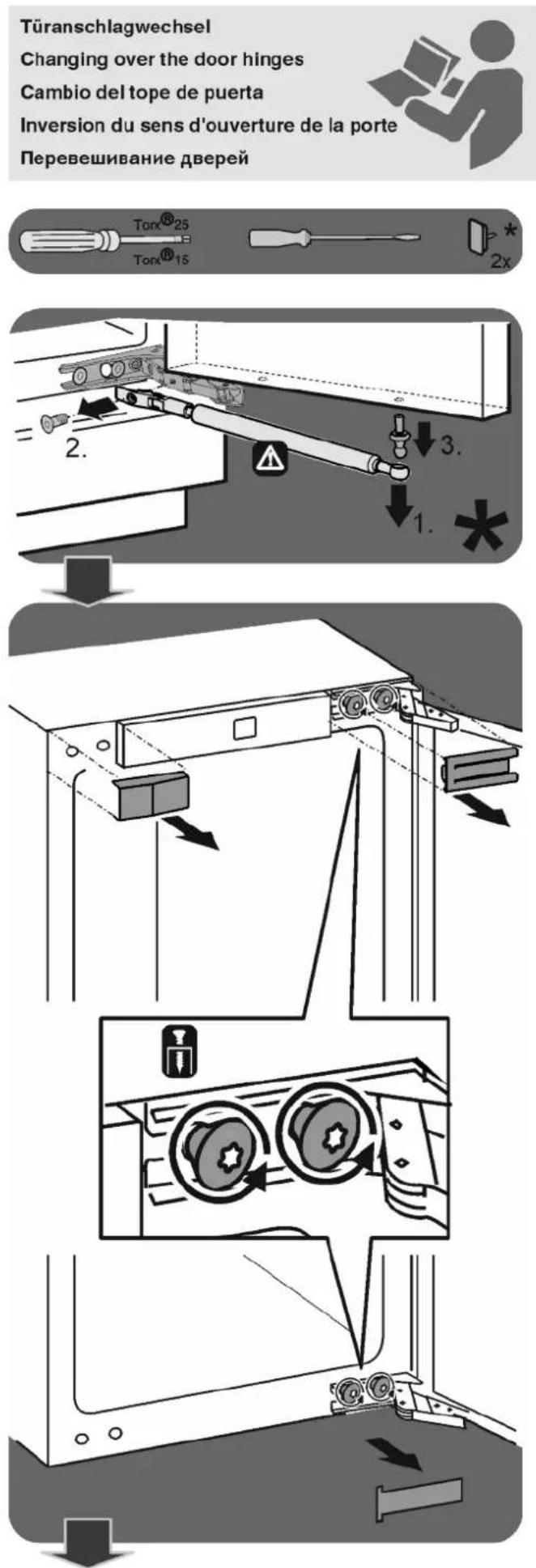

8 Αλλαγή φοράς ανοίγματος πόρτας

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιών από συμπυκνώματα και σύγκρουση των πορτών μεταξύ τους!

'Otav toποθετείτε μια συσκευή Side-by-Side (SBS):

▶ Μην αλλάζετε τη φορά ανοίγματος της πόρτας και τοποθετήστε τις συσκευές έτσι, ώστε οι πόρτες να ανοίγουν προς τα έξω.

'Отан τοποθετείτε μία συσκευή με όνομα συσκευής S... δίπλα από μια άλλη συσκευή:

▶ Τοποθετήστε τις συσκευές έτσι, ώστε οι πόρτες να ανοίγουν προς τα έξω. Εάν χρειάζεται, αλλάξτε τη φοράς ανοίγματος πόρτας.

ΠΡΟΦΥΛΑΞΗ

Κίνδυνος τραυματισμού κατά τη σύσφιξη του αποσβεστήρα κλεισίματος!

▶ Αφαιρέστε προσεκτικά τον αποσβεστήρα κλεισίματος.

ΠΡΟΦΥΛΑΞΗ

Κίνδυνος τραυματισμού κατά την αναδίπλωση των μεντεσέδων!

▶ Αφήστε ανοιχτούς τους μεντεσέδες!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού λόγω κλίσης της πόρτας προς τα έξω!

Εάν τα εξαρτήματα στερέωσης δεν έχουν βιδωθεί αρκετά σφιχτά, η πόρτα μπορεί να γέρνει προς τα έξω. Αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Επίσης, η πόρτα ενδεχομένως δεν κλείνει και δεν ψύχει σωστά η συσκευή.

▶ Βιδώστε καλά τους μεντεσέδες καθώς και τον σφαιρικό πείρο του αποσβεστήρα κραδασμών με 4 Nm.

▶ Βιδώστε καλά την υποδοχή του αποσβεστήρα κραδασμών με 3 Nm.

▶ Ελέγξτε και ενδεχομένως συσφίξτε όλες τις βίδες.

Υπόδειξη

Η φορά της πόρτας μπορεί να αλλάξει μόνο, όταν υπάρχει επαρκής χώρος προς τα επάνω για να τραβήξετε έξω τη γωνία στερέωσης μεντεσέδων και να την τοποθετήσετε ξανά στην απέναντι πλευρά. Αυτό δεν συμβαίνει κατά κανόνα μετά την τοποθέτηση στην εσοχή.

▶ Αλλάξτε τη φοράς ανοίγματος πόρτας πριν τοποθετήσετε τη συσκευή στην εσοχή.

Σε αυτό το βήμα ενέργειας υπάρχει κίνδυνος τραυματισμού! Προσέξτε τις υποδείξεις ασφαλείας!

Οι οδηγίες αφορούν περισσότερα μοντέλα. Εκτελέστε αυτό το βήμα μόνο, εφόσον αφορά το δικό σας μοντέλο.

Επιλέξτε ανάμεσα στις εικονιζόμενες εναλλακτικές λύσεις.

Λασκάρετε μόνο τις βίδες, μην τις ξεβιδώνετε.

Ελέγξτε την κοχλιοσύνδεση και ενδεχ. σφίξτε ξανά τις βίδες.

▶ Προσέξτε κατά την αλλαγή της φοράς ανοίγματος της πόρτας τις προαναφερόμενες υποδείξεις ασφαλείας καθώς και την επεξήγηση συμβόλων.

Αλλάξτε τη φορά ανοίγματος όπως απεικονίζεται στο τέλος του βιβλίου.

9 Σύνδεση νερού\*

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ηλεκτροπληξίας!

▶ Αποσυνδέστε τη συσκευή από την πρίζα προτού τη συνδέσετε στο σωλήνα νερού.
▶ Απομονώστε την παροχή νερού προτού συνδέσετε τους σωλήνες παροχής νερού της συσκευής για παγάκια.
Η σύνδεση στο δίκτυο πόσιμου νερού επιτρέπεται να αποκατασταθεί αποκλειστικά από εκπαίδευμένο υδραυλικό εγκαταστάτη αερίου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος δηλητηρίασης!

Η ποιότητα νερού πρέπει να ανταποκρίνεται στον κανονισμό πόσιμου νερού της αντίστοιχης χώρας (π.χ. 98/83/ΕΕ), στην οποία θα τεθεί σε λειτουργία η συσκευή.
Συνδέετε τη συσκευή αποκλειστικά στην παροχή πόσιμου νερού.
To IceMaker χρησιμεύει αποκλειστικά για τη δημιουργία πάγου σε ποσότητες οικιακής χρήσης και συνεπώς πρέπει να λειτουργεί με κατάλληλο νερό.

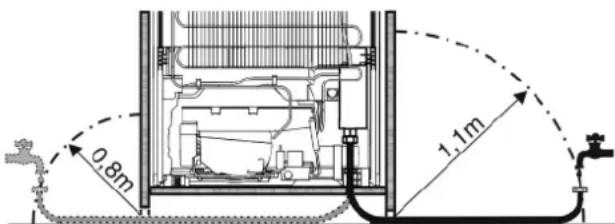

0.8m 1.1m

Fig. 5

- Η πίεση νερού πρέπει να βρίσκεται μεταξύ 0,15 MPa και 0,6 MPa (1,5 bar - 6 bar).

- Η παροχή νερού προς τη συσκευή πρέπει να πραγματοποιείται μέσω σωλήνα κρύου νερού ανθεκτικού στην πίεση λειτουργίας που πληροί τις προδιαγραφές υγιεινής. Χρησιμοποιήστε τον συνοδευτικό ανοξείδωτο εύκαμπτο σωλήνα (μήκος 1,5 m). Μην χρησιμοποιείτε ξανά παλιούς εύκαμπτους σωλήνες. Ως αξεσουάρ διατίθεται ένας εύκαμπτος σωλήνας 3 m. Πρέπει να τοποθετείται από ειδικό. Στο εξάρτημα σύνδεσης του εύκαμπτου σωλήνα υπάρχε μια σήτα φίλτρου με στεγανοποίηση.

• Ανάμεσα στον εύκαμπτο σωλήνα και στην σύνδεση νερού του σπιτιού πρέπει να προβλέπεται μια βάνα απομόνωσης ώστε να μπορεί να διακοπεί η παροχή νερού εάν χρειαστεί.
• Η βάνα απομόνωσης πρέπει να μην βρίσκεται στην περιοχή της πίσω πλευράς της συσκευής και να είναι εύκολα προσβάσιμη, ώστε να μπορείτε να πλησιάσετε τη συσκευή όσο το δυνατό πιο βαθιά στον τοίχο και να μπορείτε να κλείνετε γρήγορα τη βάνα εάν χρειαστεί. Τηρείτε τις αποστάσεις.
• Όλες οι συσκευές και οι διατάξεις που χρησιμοποιούνται για την παροχή του νερού, πρέπει να πληρούν τους ισχύοντες κανονισμούς της εκάστοτε χώρας.
• Μην προκαλείτε ζημίες και μην τσακίζετε το σωλήνα παροχής νερού κατά την τοποθέτηση.

Η μαγνητική βαλβίδα βρίσκεται στο κάτω μέρος στην πίσω πλευρά της συσκευής. Διαθέτει μετρικό σπείρωμα σύνδεσης R3/4.

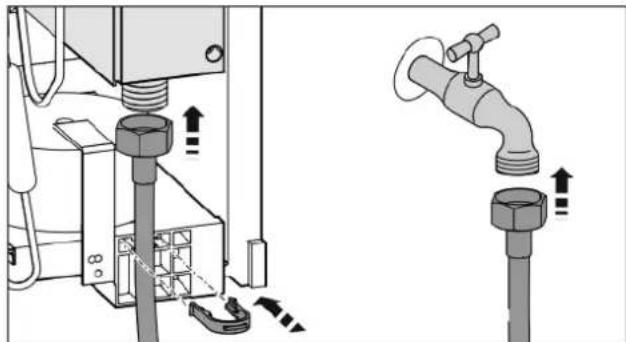

Σύνδεση του εύκαμπτου σωλήνα ανοξείδωτου χάλυβα:

Συνδέστε το εξάρτημα σύνδεσης χωρίς την ενσωματωμένη σήτα στη βάνα απομόνωσης.
▶ Συνδέστε το εξάρτημα σύνδεσης με την ενσωματωμένη σήτα στη βάνα απομόνωσης.
▶ Στερεώστε τον ανοξείδωτο εύκαμπτο σωλήνα με το έλασμα ασφάλισης στο περίβλημα.
▶ Ανοίξτε τη βάνα απομόνωσης της παροχής νερού και ελέγξτε ολόκληρο το σύστημα νερού ως προς τη στεγανότητα.

Πριν από την πρώτη θέση σε λειτουργία:

▶ Αναθέστε στον αρμόδιο ειδικό την εξαέρωση του σωλήνα νερού του σπιτιού.

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης βλάβης στο IceMaker!*

Εάν απενεργοποιηθεί η παροχή νερού στη διάρκεια της λειτουργίας, ενώ συνεχίζει να λειτουργεί το IceMaker, μπορεί να παγώσει ο σωλήνας παροχής νερού.
▶ Απενεργοποιήστε το IceMaker όταν διακόπτεται η παροχή νερού (π.χ. διακοπές).

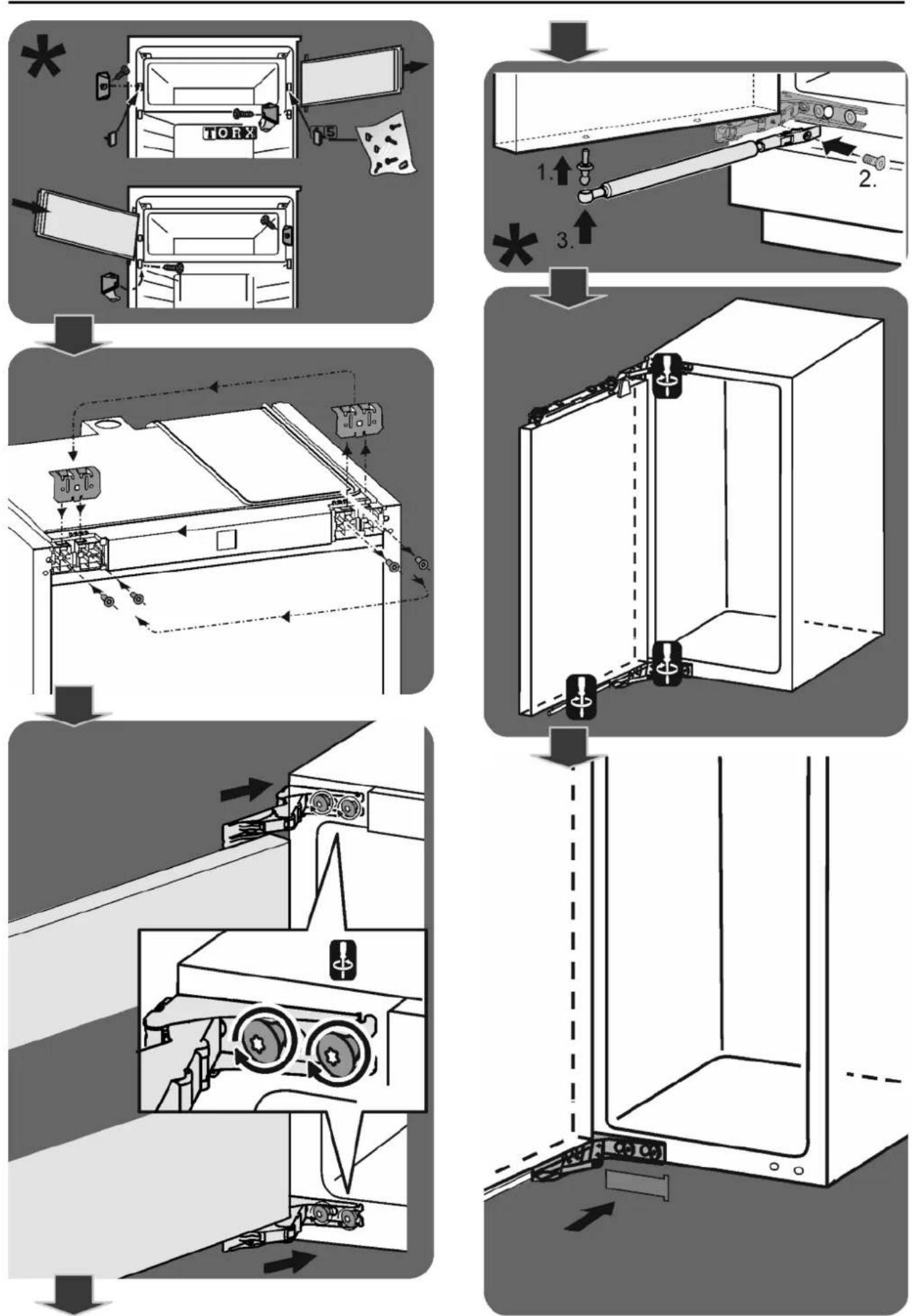

10 Εντοιχισμός της συσκευής στην εσοχή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς από βραχυκύκλωμα!

▶ Κατά την εισαγωγή της συσκευής στην εσοχή μην συνθλίβετε, μην παγιδεύετε και μην προκαλείτε ζημιά στο καλώδιο τροφοδοσίας.
▶ Μην λειτουργείτε τη συσκευή με ελαττωματικό καλώδιο τροφοδοσίας.

ΠΡΟΣΟΧΗ

Κίνδυνος ζημιάς για τους μεντεσέδες!

Αν κατά τη μετακίνηση της συσκευής πιάσετε τη συσκευή από τη πόρτα, μπορεί να υποστούν ζημιά οι μεντεσέδες.
▶ Κατά τη μετακίνηση και κίνηση της συσκευής πιάνετέ την πάντα από τον κορμό.

Για τον εντοιχισμό στην εσοχή, μπορείτε να προμηθευτείτε από την Εξυπηρέτηση πελατών τα παρακάτω αξεσουάρ:

Σετ για περιορισμό της γωνίας ανοίγματος πόρτας σε 90°

Για τον εντοιχισμό στην εσοχή, μπορείτε να προμηθευτείτε από την Εξυπηρέτηση πελατών τα παρακάτω αξεσουάρ:

Σετ για εγκατάσταση διαιρούμενων προσόψεων επίπλου

Σετ με καλύμματα για κρυφούς μεντεσέδες

	Σε αυτό το βήμα ενέργειας υπάρχει κίνδυνος τραψματισμού! Προσέξτε τις υποδείξεις ασφαλείας!
	Οι οδηγίες αφορούν περισσότερα μοντέλα. Εκτελέστε αυτό το βήμα μόνο εφόσον η συσκευή διαθέτει το αντίστοιχο χαρακτηριστικό.
	Επιλέξτε ανάμεσα στις εικονιζόμενες εναλλακτικές λύσεις.
	Λασκάρετε μόνο τις βίδες, μην τις ξεβιδώνετε.
	Ελέγξτε την κοχλιοσύνδεση και ενδεχ. σφίξτε ξανά τις βίδες.

	Σε αυτό το βήμα ενέργειας υπάρχει κίνδυνος τραψματισμού! Προσέξτε τις υποδείξεις ασφαλείας!
	Οι οδηγίες αφορούν περισσότερα μοντέλα. Εκτελέστε αυτό το βήμα μόνο εφόσον η συσκευή διαθέτει το αντίστοιχο χαρακτηριστικό.
	Επιλέξτε ανάμεσα στις εικονιζόμενες εναλλακτικές λύσεις.
	Λασκάρετε μόνο τις βίδες, μην τις ξεβιδώνετε.
	Ελέγξτε την κοχλιοσύνδεση και ενδεχ. σφίξτε ξανά τις βίδες.

▶ Κατά τη διαδικασία εντοιχισμού λαμβάνετε προσέξτε την επεξήγηση συμβόλων.

Εντοιχίστε τη συσκευή στην εσοχή όπως απεικονίζεται στο τέλος του βιβλίου.

Φιλμ εντοιχισμού

11 Απορρίψτε τη συσκευασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ασφυξίας από το υλικό συσκευασίας και τις μεμβράνες!

▶ Mην αφήνετε τα παιδιά να παίζουν με τα υλικά συσκευασίας.

Η συσκευασία είναι κατασκευασμένη από ανακυκλώσιμα υλικά:

• Κυματοειδές χαρτόνι/χαρτόνι
• Τμήματα από αφρώδες πολυστυρένιο
• Μεμβράνες και σακούλες από πολυαιθυλένιο
• Ιμάντες κιβωτίων από πολυπροπυλένιο
• karφωτό ξύλινο πλαίσιο με ροδέλα από πολυαιθυ- λένιο*
  ▶ Μεταφέρετε το υλικό συσκευασίας σε ένα επίσημο σημείο συλλογής.

12 Σύνδεση συσκευής

ΠΡΟΣΟΧΗ

Ακατάλληλη σύνδεση!

Ζημιά στο ηλεκτρονικό σύστημα.

▶ Mην χρησιμοποιείτε μετατροπέα αυτόνομου δικτύου.
▶ Μην χρησιμοποιείτε φις εξοικονόμησης ενέργειας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλη σύνδεση!

Κίνδυνος πυρκαγιάς.

▶ Μην χρησιμοποιείτε καλώδια προέκτασης.

▶ Μην χρησιμοποιείτε κλέμες.

Το είδος του ρεύματος (εναλλασσόμενο) και η τάση στο σημείο εγκατάστασης πρέπει να συμφωνούν με τις πληροφορίες στην πινακίδα στοιχείων.

Η πρίζα πρέπει να είναι γειωμένη σύμφωνα με τους κανονισμούς και να προστατεύεται ηλεκτρικά με ασφάλεια. Το ρεύμα απελευθέρωσης της ασφάλειας πρέπει να βρίσκεται μεταξύ 10 Α και 16 Α.

Η πρίζα πρέπει να είναι εύκολα προσβάσιμη ώστε, σε περίπτωση ανάγκης, να μπορεί να αποσυνδεθεί γρήγορα η συσκευή από το ρεύμα. Πρέπει να βρίσκεται εκτός της πίσω πλευράς της συσκευής.

▶ Ελέγξτε την ηλεκτρική σύνδεση.

▶ Βάλτε το φις ρευματοληψίας στην πρίζα.

Türanschlagwechsel Changing over the door hinges Cambio del tope de puerta Inversion du sens d'ouverture de la porte Перевешивание дверей

* Ανάλογα με το μοντέλο και τις επιλογές 9
