ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CRD-8480B LG

LG

ΜΟΝΑΔΑ CD-ROM

ΜΟΝΤΕΛΟ: CRD-8480B/CRD-8480C

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ

Για να απολαύσετε όλες τις δυνατότητες και λειτουργίες της μονάδας CD-ROM σας, διαβάστε προσεκτικά αυτό το εγχειρίδιο χρήστη.

Ιστοσελίδα: http://www.LGEservice.com

e-mail: http://www.LGEservice.com/techsup.html

Θέση και Λειτουργίες των Χειριστηρίων

Μπροστινή όψη

Πίσω όψη

Πρόσθετα αξεσουάρ:

Εγχειρίδιο χρήστη √ Πρόγραμμα διαχείρισης συσκευών (MS-DOS) Καλώδιο ήχου

S-1

Μπροστινή όψη

1. Υποδοχή ακουστικών ήχου Βύσμα 3,5mm για παρακολούθηση του σήματος ήχου.
2. Έλεγχος έντασης ακουστικών. Ρυθμίζει τη στάθμη ήχου των ακουστικών.
3. Δίσκος Δέχεται έναν δίσκο CD-ROM.
4. Ένδειξη λειτουργίας Η ένδειξη λειτουργίας ανάβει κατά την αρχικοποίηση και τις λειτουργίες ανάγνωσης δεδομένων.
5. Οπή έκτακτης εξαγωγής Εισαγάγετε ένα σύρμα για να εξαγάγετε χειροκίνητα τον δίσκο.
6. Κουμπί αναπαραγωγής/επόμενης διαδρομής Μόλις εισαχθεί ένα Audio CD, πατώντας αυτό το κουμπί θα ξεκινήσει η αναπαραγωγή του Audio CD από το πρώτο κομμάτι. Πατώντας ξανά αυτό το κουμπί θα μεταβείτε στην αρχή του επόμενου κομματιού.
7. Κουμπί ανοίγματος/κλεισίματος Πατήστε αυτό το κουμπί για να ανοίξετε ή να κλείσετε τον δίσκο. Αυτό το κουμπί λειτουργεί μόνο όταν η μονάδα τροφοδοτείται με ρεύμα.

Πίσω όψη

1. Υποδοχή ψηφιακής εξόδου ήχου. Είναι μια υποδοχή ψηφιακής εξόδου ήχου ή βίντεο CD. Μπορείτε να συνδέσετε αυτή την υποδοχή στο ψηφιακό σας σύστημα ήχου ή στην κάρτα βίντεο CD.
2. Υποδοχή εξόδου ήχου Η υποδοχή εξόδου ήχου συνδέεται στην κάρτα ήχου.
3. Βραχυκυκλωτήρες Master/Slave/CSEL Αυτοί οι 3 βραχυκυκλωτήρες χρησιμοποιούνται για τη διαμόρφωση της μονάδας CD-ROM ως Master, Slave ή CSEL.
4. Υποδοχή διασύνδεσης Αυτή η υποδοχή 40 ακίδων χρησιμοποιείται για τη μεταφορά και τον έλεγχο σημάτων μεταξύ της μονάδας CD-ROM και του υπολογιστή.
5. Υποδοχή τροφοδοσίας Συνδέστε ένα καλώδιο τροφοδοσίας από τον υπολογιστή σε αυτή την υποδοχή.

Εγκατάσταση της μονάδας

Πριν ξεκινήσετε την εγκατάσταση της μονάδας CD-ROM, πρέπει να απενεργοποιήσετε τον υπολογιστή. Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε τη μονάδα CD-ROM:

1. Αφαιρέστε το κάλυμμα του υπολογιστή. Συμβουλευτείτε το εγχειρίδιο χρήσης.
2. Τοποθετήστε τη μονάδα CD-ROM στη θέση των 5,25 ιντσών. Στερεώστε τους οδηγούς σε κάθε πλευρά της μονάδας χρησιμοποιώντας τις βίδες που περιλαμβάνονται στη συσκευασία του CD-ROM. Συμβουλευτείτε τις οδηγίες του εγχειριδίου χρήσης που εξηγούν πώς να εγκαταστήσετε τη μονάδα CD-ROM.
3. Συνδέστε έναν ελεύθερο βύσμα τροφοδοσίας από τον υπολογιστή στην υποδοχή τροφοδοσίας στο πίσω μέρος της μονάδας CD-ROM. Συνδέστε έναν ελεύθερο βύσμα IDE από τον υπολογιστή στην υποδοχή IDE στο πίσω μέρος της μονάδας CD-ROM.

ΣΗΜΕΙΩΣΗ: Η κόκκινη λωρίδα του καλωδίου IDE πρέπει να ευθυγραμμίζεται με τον ακροδέκτη 1 της υποδοχής IDE της μονάδας CD-ROM.

Εάν διαθέτετε κάρτα ήχου, μπορείτε επίσης να συνδέσετε το αναλογικό καλώδιο ήχου 4 ακροδεκτών στην υποδοχή αναλογικής εξόδου ήχου της μονάδας CD-ROM και στην υποδοχή εισόδου ήχου της κάρτας ήχου.

1. Εάν χρειάζεται, ρυθμίστε τους βραχυκυκλωτήρες master/slave στο πίσω μέρος της μονάδας CD-ROM.

Η μονάδα CD-ROM συνδέεται στη μητρική πλακέτα του κύριου υπολογιστή μέσω ενός καλωδίου διασύνδεσης IDE. Μπορείτε να συνδέσετε τη μονάδα CD-ROM ως συσκευή Slave ή Master, ανάλογα με τον υπολογιστή σας.

Α) Όταν χρησιμοποιείται μόνο ένας ελεγκτής IDE

Σε αυτήν την περίπτωση, ο σκληρός δίσκος που περιέχει το λειτουργικό σύστημα για εκκίνηση πρέπει να είναι σε λειτουργία Master και η μονάδα CD-ROM σας θα πρέπει να είναι σε λειτουργία Slave.

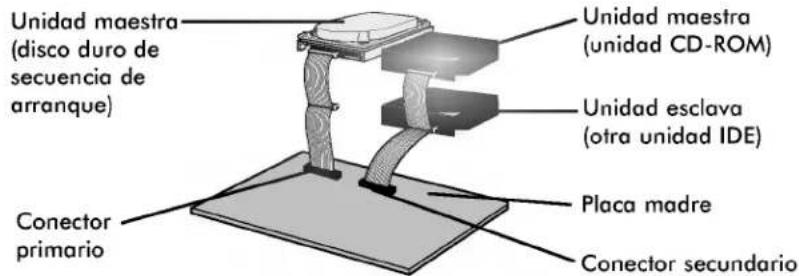

Β) Όταν χρησιμοποιείται δεύτερος ελεγκτής IDE

Σε αυτήν την περίπτωση, το σύστημά σας μπορεί να υποστηρίξει έως και τέσσερις συσκευές: Primary Master, Primary Slave, Secondary Master και Secondary Slave.

1. Τοποθετήστε ξανά το κάλυμμα του υπολογιστή μόλις ολοκληρωθεί η εγκατάσταση της μονάδας.
2. Συνδέστε ξανά το τροφοδοτικό.

Προγράμματα διαχείρισης συσκευών

Όταν χρησιμοποιείτε Windows 98/95 ή Windows NT Workstation Ver. 4.0, δεν απαιτείται η εγκατάσταση ειδικής συσκευής.

Αυτή η μονάδα CD-ROM συνοδεύεται από προγράμματα διαχείρισης MS-DOS σε δισκέτα 3,5 ιντσών. Αυτά τα προγράμματα είναι απαραίτητα για τη χρήση της μονάδας CD-ROM σε λειτουργικό σύστημα DOS ή για την ενεργοποίηση του δίσκου CD-ROM. Κανονικά, δεν απαιτούνται ούτε είναι χρησιμοποιήσιμα προγράμματα διαχείρισης για άλλα λειτουργικά συστήματα, καθώς συνήθως έχουν ενσωματωμένο ένα γενικό πρόγραμμα διαχείρισης για CD-ROM IDE ή E-IDE/ATAPI. Παραδείγματα αυτού είναι τα Windows 95, 98, NT 3.51 και μεταγενέστερες εκδόσεις και το OS/2 Warp 3. Εάν χρειαστεί να επεξεργαστείτε χειροκίνητα κάποιο αρχείο, κάντε πρώτα αντίγραφο ασφαλείας σε δισκέτα, στη συνέχεια του αρχικού αρχείου, αποθηκεύστε το τροποποιημένο αρχείο στον σκληρό σας δίσκο, βγείτε από το σύστημα και επανεκκινήστε τον υπολογιστή για να διασφαλίσετε την εφαρμογή της αλλαγής.

Εκτέλεση του προγράμματος Install (Εγκατάσταση MS-DOS)

1. Τοποθετήστε τη δισκέτα στην κατάλληλη μονάδα.
2. Μεταβείτε στη μονάδα δισκέτας πληκτρολογώντας A: ή B: (ανάλογα με την περίπτωση) μετά την προτροπή του συστήματος DOS.
3. Πληκτρολογήστε INSTALL και πατήστε το πλήκτρο [ENTER].
4. Το πρόγραμμα εγκατάστασης θα αρχίσει να φορτώνει. Μόλις φορτωθεί, θα εμφανιστεί στην οθόνη η ταυτότητα του προγράμματος INSTALL.
5. Ακολουθήστε τις οδηγίες στην οθόνη.
6. Μόλις ολοκληρωθεί η εγκατάσταση, αφαιρέστε τη δισκέτα και επανεκκινήστε τον υπολογιστή σας.

Για χρήστες των Windows 98/95

Για να διασφαλίσετε την ομαλή λειτουργία της μονάδας, παρακαλούμε ελέγξτε τα εξής:

• Η μονάδα εμφανίζεται στα [πίνακας ελέγχου]-[σύστημα]-[διαχείριση συσκευών]-[CD-ROM]
• Εμφανίζονται 32 bit στα [πίνακας ελέγχου]-[σύστημα]-[απόδοση]

■ Εάν ο υπολογιστής σας δεν αναγνωρίζει τη μονάδα, παρακαλούμε ελέγξτε τα ακόλουθα στοιχεία:

- Εάν εμφανίζεται ένας δείκτης (①) στον ελεγκτή IDE στα [πίνακας ελέγχου]-[σύστημα]-[διαχείριση συσκευών]-[ελεγκτής σκληρού δίσκου], θα πρέπει να επικοινωνήσετε με τον κατασκευαστή του υπολογιστή σας ή με τον κατασκευαστή της μητρικής πλακέτας και να αποκτήσετε το κατάλληλο πρόγραμμα διαχείρισης του ελεγκτή IDE.

■ Εκτελέστε "Προσθήκη νέου υλικού" Προσθήκη νέου υλικού στον Πίνακα Ελέγχου για να επιτρέψετε στον υπολογιστή να αναζητήσει ξανά τη νέα συσκευή.

Για χρήστες των Windows NT Workstation Ver. 4.0

Για να διασφαλίσετε την ομαλή λειτουργία της μονάδας, παρακαλούμε ελέγξτε τα εξής:

- Η μονάδα εμφανίζεται στον ελεγκτή IDE στα [πίνακες ελέγχου] - [προσαρμογέας SCSI] - [συσκευές]

■ Εάν ο υπολογιστής σας δεν αναγνωρίζει τη μονάδα, παρακαλούμε ελέγξτε τα ακόλουθα στοιχεία:

- Εάν εμφανίζεται ένας δείκτης (1) στον ελεγκτή IDE στα [πίνακες ελέγχου] - [προσαρμογέας SCSI] - [συσκευές], θα πρέπει να επικοινωνήσετε με τον κατασκευαστή του υπολογιστή σας ή με τον κατασκευαστή της μητρικής πλακέτας και να αποκτήσετε το κατάλληλο πρόγραμμα διαχείρισης του ελεγκτή IDE.

Έκτακτη Εξαγωγή

Η μονάδα διαθέτει λειτουργία που επιτρέπει τη χειροκίνητη εξαγωγή του CD εάν χρειαστεί σε περίπτωση έκτακτης ανάγκης, όπως βλάβη της μονάδας ή διακοπή ρεύματος. Σε αυτή την περίπτωση, ακολουθήστε την εξής διαδικασία:

ΣΗΜΕΙΩΣΗ: Μη χρησιμοποιείτε αυτή τη λειτουργία εκτός από περιπτώσεις έκτακτης ανάγκης.

1) Απενεργοποιήστε τη μονάδα. 2) Εισαγάγετε ένα αντικείμενο με λεπτή άκρη (όπως ένα ισιωμένο συνδετήρα) μέσα από τη μικρή οπή που υπάρχει πάνω από το κουμπί εξαγωγής. Η μπροστινή πόρτα θα ανοίξει απότομα και ο δίσκος θα βγει μερικώς. 3) Σπρώξτε την μπροστινή πόρτα μέχρι να ανοίξει τελείως, στη συνέχεια πιάστε το δίσκο μεταξύ του αντίχειρα και του δείκτη και τραβήξτε τον προς τα έξω απαλά.

ΣΗΜΕΙΩΣΗ: Αυτή η λειτουργία πρέπει να χρησιμοποιείται ως έσχατη λύση και μόνο σε περίπτωση έκτακτης ανάγκης. Η υπερβολική χρήση της μπορεί να προκαλέσει δυσλειτουργία.

* Εάν δεν μπορείτε να πιάσετε καλά το δίσκο με τα δάχτυλά σας, χρησιμοποιήστε ένα ανθεκτικό ατσάλινο συνδετήρα ή μια ελαστική ταινία για να τον βγάλετε.

Εγκατάσταση, Χρήση και Προφυλάξεις Χειρισμού

Εγκατάσταση

Αποφύγετε να τοποθετείτε αυτή τη μονάδα σε μέρη που εκτίθενται σε:

• υψηλή υγρασία
• υψηλές θερμοκρασίες
• μηχανικές δονήσεις
• άμεσο ηλιακό φως

Λειτουργία

• Κατά τη λειτουργία, η υπερβολική δόνηση ή η απότομη κίνηση μπορεί να προκαλέσει δυσλειτουργία.
• Αποφύγετε την έκθεση σε ξαφνικές αλλαγές θερμοκρασίας, αυτό μπορεί να προκαλέσει συμπύκνωση υγρασίας στο εσωτερικό της μονάδας.

■ Μεταφορά

- Αφαιρείτε πάντα τον δίσκο πριν μετακινήσετε τη μονάδα.

Προβλήματα

* Όταν η μονάδα CD-ROM δεν λειτουργεί με τον σκληρό δίσκο στο πρωτεύον κανάλι IDE.

(ΛΥΣΗ)

1. Ελέγξτε τους βραχυκυκλωτήρες Master/Slave της μονάδας CD-ROM. Το CD-ROM πρέπει να είναι ρυθμισμένο σε λειτουργία Slave.
2. Βεβαιωθείτε ότι η διεπαφή του σκληρού δίσκου είναι τύπου IDE.
3. Ελέγξτε τους βραχυκυκλωτήρες Master/Slave του σκληρού δίσκου. Ορισμένες παλαιότερες εκδόσεις σκληρών δίσκων τύπου IDE είναι συνήθως ρυθμισμένες σε λειτουργία Single Master. Σε αυτή την περίπτωση, επικοινωνήστε με τον προμηθευτή του σκληρού δίσκου και αλλάξτε τον βραχυκυκλωτήρα του σκληρού δίσκου σε λειτουργία Master.
4. Εάν η μονάδα CD-ROM εξακολουθεί να μην λειτουργεί με τις παραπάνω λύσεις, μπορεί να χρειαστείτε μια δευτερεύουσα κάρτα IDE. Εάν χρησιμοποιείτε δευτερεύουσα κάρτα IDE, θυμηθείτε να ρυθμίσετε τον βραχυκυκλωτήρα της μονάδας CD-ROM σε λειτουργία Master, εάν η μονάδα CD-ROM είναι η πρώτη συσκευή που έχετε συνδέσει στη δευτερεύουσα κάρτα IDE. * Όταν το OS/2 Warp δεν αναγνωρίζει τη μονάδα CD-ROM:

(ΛΥΣΗ)

1. Επιλέξτε "NON-LISTED IDE CD".

ΠΡΟΣΟΧΗ:

1. Όταν προσθέτετε τη γραμμή εντολών WIN ή DOSSHELL στο AUTOEXE.BAT, βεβαιωθείτε ότι η γραμμή εντολών MSCDEX.EXE εμφανίζεται πριν από τη γραμμή εντολών WIN ή DOSSHELL.
