WAC1810G - κλιματιστικό Wood's - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κινητό κλιματιστικό (φορητό)
Μάρκα	Wood's
Μοντέλο	WAC1810G (Palermo 18K)
Ψυκτική ικανότητα	5,3 kW
Αφύγρανση	90 L/24 ωρ.
Ρυθμιζόμενη θερμοκρασία	17 – 30 °C
Θερμοκρασία λειτουργίας	16 – 31 °C
Ενεργειακή κλάση	A
EER	2,6
Ψυκτικό μέσο	R290 (Προπάνιο), 264 g
Στάθμη θορύβου	65 dB
Διαστάσεις (Μ × Π × Υ)	540 × 695 × 1140 mm
Καθαρό βάρος	51 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50 Hz
Συνιστώμενη ασφάλεια	3,15 A, 250 V~
Ταχύτητες ανεμιστήρα	Χαμηλή, Μέτρια, Υψηλή, Αυτόματα
Χρονοδιακόπτης	24 ώρ. (προγραμματιζόμενη ενεργοποίηση/απενεργοποίηση)
Λειτουργία ύπνου	Ναι
Ταλάντωση πτερυγίων	Ναι
Ελάχιστη επιφάνεια εγκατάστασης	13 m²
Φίλτρο αέρα	Συνιστάται καθαρισμός κάθε 2 εβδομάδες
Εγγύηση	2 έτη (καταναλωτής)

Συχνές ερωτήσεις - WAC1810G Wood's

Πώς να ξεκινήσω το κλιματιστικό Wood's WAC1810G;

Βεβαιωθείτε ότι ο σωλήνας εξαγωγής είναι σωστά εγκατεστημένος και ότι το παράθυρο είναι ρυθμισμένο. Συνδέστε τη συσκευή σε πρίζα 220-240 V. Πατήστε το πλήκτρο POWER για να ενεργοποιήσετε τη συσκευή. Χρησιμοποιήστε το πλήκτρο FUNC για να επιλέξετε τη λειτουργία (Ψύξη, Αφύγρανση ή Ανεμιστήρας).

Τι να κάνω αν η συσκευή δεν ψύχει σωστά;

Ελέγξτε ότι η ρυθμισμένη θερμοκρασία είναι χαμηλότερη από τη θερμοκρασία δωματίου. Βεβαιωθείτε ότι οι πόρτες και τα παράθυρα είναι κλειστά, ότι το φίλτρο αέρα δεν είναι φραγμένο και ότι η είσοδος/έξοδος αέρα είναι ελεύθερη. Αποφύγετε την άμεση έκθεση στον ήλιο. Εάν το πρόβλημα επιμένει, καθαρίστε το φίλτρο ή αφαιρέστε τις πηγές θερμότητας.

Τι σημαίνει ο κωδικός σφάλματος E4 που εμφανίζεται στην οθόνη;

Ο κωδικός E4 υποδεικνύει ότι η εσωτερική δεξαμενή νερού είναι γεμάτη ή ότι υπάρχει κακή επαφή στην πρίζα. Για να το λύσετε, αφαιρέστε το λαστιχένιο καπάκι στο κάτω μέρος της συσκευής για να αδειάσετε το νερό. Ελέγξτε επίσης ότι η πρίζα είναι καλά συνδεδεμένη. Ο κωδικός εξαφανίζεται μετά την αποστράγγιση.

Πώς να καθαρίσω το φίλτρο αέρα;

Αποσυνδέστε τη συσκευή. Ανοίξτε τη σχάρα εισόδου αέρα και αφαιρέστε το φίλτρο. Καθαρίστε το με ουδέτερο απορρυπαντικό σε μέγιστη θερμοκρασία 40 °C, στη συνέχεια στεγνώστε το στη σκιά. Τοποθετήστε ξανά το φίλτρο στη σχάρα. Συνιστάται να καθαρίζετε το φίλτρο κάθε δύο εβδομάδες.

Μπορώ να χρησιμοποιήσω προέκταση με το κλιματιστικό;

Όχι, απαγορεύεται αυστηρά η χρήση προέκτασης ή πολύπριζου. Η συσκευή απαιτεί άμεση τροφοδοσία σε γειωμένη πρίζα. Η χρήση προέκτασης μπορεί να προκαλέσει ηλεκτρική υπερφόρτωση και να βλάψει τη συσκευή.

Τι είδους ψυκτικό χρησιμοποιείται και είναι επικίνδυνο;

Το ψυκτικό είναι R290 (Προπάνιο), ένα εύφλεκτο αέριο. Περιέχεται σε κλειστό κύκλωμα. Σε περίπτωση διαρροής, αερίστε το δωμάτιο, αποφύγετε γυμνή φλόγα και επικοινωνήστε με έναν επαγγελματία. Η συσκευή δεν πρέπει να εγκαθίσταται σε δωμάτιο μικρότερο των 13 m².

Πώς να αδειάσω το νερό από τη δεξαμενή;

Όταν ανάψει η ενδεικτική λυχνία γεμάτης δεξαμενής (κωδικός E4), αφαιρέστε το λαστιχένιο καπάκι στο κάτω μέρος της συσκευής για να αποβάλλετε το νερό. Μπορείτε επίσης να χρησιμοποιήσετε τον κάτω σωλήνα αποστράγγισης για συνεχή ροή. Μετά την αποστράγγιση, ο κωδικός εξαφανίζεται και η συσκευή μπορεί να επανεκκινήσει.

Πώς να ρυθμίσω το χρονοδιακόπτη (Timer);

Πατήστε το πλήκτρο TIMER. Για αυτόματη ενεργοποίηση (Timer ON), πατήστε μία φορά (συσκευή απενεργοποιημένη) και ρυθμίστε τον αριθμό ωρών με τα πλήκτρα +/-. Για αυτόματη απενεργοποίηση (Timer OFF), πατήστε κατά τη λειτουργία και ρυθμίστε τη διάρκεια. Μόλις παρέλθει ο χρόνος, η συσκευή ενεργοποιείται ή απενεργοποιείται αυτόματα.

Το τηλεχειριστήριο δεν λειτουργεί, τι να κάνω;

Ελέγξτε ότι οι μπαταρίες (2× AAA 1,5 V) έχουν τοποθετηθεί σωστά και έχουν αρκετή ενέργεια. Πλησιάστε το κλιματιστικό (λιγότερο από 8 μ.) και κατευθύνετε το τηλεχειριστήριο προς τον δέκτη σημάτων. Αντικαταστήστε τις μπαταρίες εάν χρειαστεί. Αποφύγετε το άμεσο ηλιακό φως στο τηλεχειριστήριο.

Ποια είναι η μέγιστη θερμοκρασία περιβάλλοντος για τη χρήση του κλιματιστικού;

Η θερμοκρασία λειτουργίας για ψύξη είναι μεταξύ 16 °C και 31 °C. Πάνω από 35 °C, η συσκευή μπορεί να μην λειτουργεί σωστά. Μην χρησιμοποιείτε κάτω από 8 °C. Τηρείτε αυτά τα όρια για να αποφύγετε ζημιά στον συμπιεστή.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WAC1810G Wood's

Σε αυτή τη διαδικασία, απελευθερώνεται θερμότητα, η οποία οδηγείται με σωλήνες στην αντίθετη πλευρά και αποβάλλεται με τη βοήθεια ενός ανεμιστήρα.

Ένας θερμοστάτης διακόπτει τη λειτουργία της μονάδας όταν ο αέρας του εξωτερικού χώρου είναι αρκετά κρύος.

1. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Εύφλεκτο υλικό. Αυτή η συσκευή περιέχει R290/προπάνιο, ένα εύφλεκτο ψυκτικό μέσο.

Ανατρέξτε σε αυτό το εγχειρίδιο για πληροφορίες σχετικά με την ασφάλεια.

Διαβάστε το τεχνικό εγχειρίδιο

Διαβάστε το εγχειρίδιο

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Πριν από την εγκατάσταση και τη χρήση της συσκευής, διαβάστε προσεκτικά τις παρακάτω οδηγίες. Ο κατασκευαστής δεν ευθύνεται για περιπτώσεις τραυματισμού ή υλικών ζημιών λόγω εγκατάστασης ή χρήσης χωρίς να ακολουθηθούν οι οδηγίες μαζί με τη συσκευή για ελκυστική εμφάνιση.

Ασφάλεια για τα παιδιά και τα ευάλωτα άτομα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού ή πνιγμού αναπνοής.

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένη σωματική, αισθητηριακή ή διανοητική ικανότητα ή με έλλειψη εμπειρίας και γνώσης, υπό την επίβλεψη τρίτων ή εάν έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και έχουν κατανοήσει τους κινδύνους που σχετίζονται με τη χρήση της. Μην αφήνετε τα παιδιά να παίζουν με τη συσκευή.

Τα παιδιά ηλικίας κάτω των 3 ετών θα πρέπει να παραμένουν σε απόσταση, εκτός εάν επιτηρούνται συνεχώς. Κρατήστε όλες τις συσκευασίες μακριά από τα παιδιά. Ο καθαρισμός και η συντήρηση από το χρήστη δεν θα πρέπει να γίνεται από παιδιά χωρίς επίβλεψη.

Γενικοί κανόνες για την ασφάλεια

Η συσκευή αυτή προορίζεται για χρήση σε οικιακές και παρόμοιες εφαρμογές, όπως: οικονενειακά δωμάτια, σαλόνια, χώρους κουζίνας, προσωπικούς χώρους, γραφεία και άλλα περιβάλλοντα εργασίας. Η πινακίδα των τεχνικών χαρακτηριστικών βρίσκεται στο πίσω μέρος της συσκευής. Διατηρήστε καθαρά τα ανοίγματα εξαερισμού χωρίς εμπόδια. Μην χρησιμοποιείτε μηχανικές συσκευές ή άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης, εκτός από αυτά που συνιστώνται από τον κατασκευαστή.

Η συσκευή δεν πρέπει να φυλάσσεται σε χώρους με πηγές ανάφλεξης σε λειτουργία, για παράδειγμα: ακάλυπτες φλόγες, συσκευές φυσικού αερίου σε λειτουργία ή ηλεκτρικές θερμάστρες σε λειτουργία. Μην τρυπήσετε ή κάψετε. Να γνωρίζετε ότι τα ψυκτικά μέσα μπορεί να μην περιέχουν οσμή. Μην χρησιμοποιείτε γεννήτριες ατμού και ατμούς για τον καθαρισμό της συσκευής. Καθαρίστε τη συσκευή με ένα υγρό μαλακό πανί. Χρησιμοποιείτε μόνο ουδέτερα απορρυπαντικά. Μην χρησιμοποιείτε λειαντικά προϊόντα, λειαντικά σφουγγάρια, διαλύτες ή μεταλλικά αντικείμενα.

Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, το εξουσιοδοτημένο κέντρο σέρβις του ή από παρόμοια εξειδικευμένα άτομα, προκειμένου να αποφευχθεί κάθε κίνδυνος.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Εγκατάσταση - Προειδοποίηση

Μόνο ένα εξειδικευμένο άτομο πρέπει να εγκαταστήσει αυτή τη συσκευή.

Αφαιρέστε όλες τις συσκευασίες. Μην πετάτε ή χρησιμοποιείτε κατεστραμμένη συσκευή. Η συσκευή πρέπει να εγκαθίσταται, να λειτουργεί και να φυλάσσεται σε χώρους με εμβαδόν μεγαλύτερο από 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). Τηρείτε τις οδηγίες εγκατάστασης που παρέχονται με τη συσκευή.

Να είστε πάντα προσεκτικοί όταν μετακινείτε τη συσκευή, επειδή είναι βαριά. Να φοράτε πάντα γάντια ασφαλείας. Να γνωρίζετε ότι τα ψυκτικά μέσα μπορεί να μην περιέχουν οσμή.

Βεβαιωθείτε ότι ο αέρας μπορεί να κυκλοφορεί γύρω από τη συσκευή. Περιμένετε τουλάχιστον 4 ώρες πριν συνδέσετε τη συσκευή στην παροχή ρεύματος, αυτό πρέπει να γίνει ώστε να επιστρέψει το λάδι στον συμπιεστή.

Μην εγκαθιστάτε τη συσκευή κοντά σε θερμαντικά σώματα ή άλλες πηγές θερμότητας.

Μην εγκαθιστάτε τη συσκευή εκεί όπου υπάρχει άμεσο ηλιακό φως.

Ηλεκτρική σύνδεση

Προειδοποίηση

Κίνδυνος πυρκαγιάς και ηλεκτροπληξίας. Η συσκευή πρέπει να συνδέεται σε γειωμένη πρίζα.

Βεβαιωθείτε ότι τα ηλεκτρολογικά στοιχεία στην πινακίδα των τεχνικών χαρακτηριστικών ταιριάζουν με την τροφοδοσία ρεύματος. Αν όχι, επικοινώνησε με έναν ηλεκτρολόγο. Να χρησιμοποιείτε πάντα μια σωστά εγκατεστημένη αντικραδασμική πρίζα. Μην χρησιμοποιείτε πολύμπριζα και καλώδια επέκτασης ή προσαρμογείς. Φροντίστε να μην προκαλείτε βλάβη στα ηλεκτρικά εξαρτήματα (π.χ. βύσμα τροφοδοσίας, καλώδιο τροφοδοσίας).

Ειδοποιήστε το Εξουσιοδοτημένο Κέντρο Σέρβις ή έναν ηλεκτρολόγο για να αλλάξετε τα ηλεκτρικά εξαρτήματα. Το καλώδιο τροφοδοσίας πρέπει να παραμένει κάτω από το επίπεδο του βύσματος τροφοδοσίας.

Σήμα προς τον βοηθό προσωπικού, μόνο στο τέλος της εγκατάστασης.

Βεβαιωθείτε ότι υπάρχει πρόσβαση στο βύσμα τροφοδοσίας μετά την εγκατάσταση.

Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή. Να αποσυνδέετε πάντα από το βύσμα τροφοδοσίας.

Η παρούσα συσκευή απαιτεί ηλεκτρικό ρεύμα τουλάχιστον 25 Αμπέρ για τη λειτουργία της. Για να αποφύγετε την αποσύνδεση του οικιακού ηλεκτρικού δικτύου από το ηλεκτρικό δίκτυο του προϊόντος, μην χρησιμοποιείτε καλώδιο επέκτασης αυτή τη μονάδα.

Χρήση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, εγκαυμάτων, ηλεκτροπληξίας ή πυρκαγιάς. Μην αλλάζετε την προδιαγραφή αυτής της συσκευής.

Πρέπει να μην προκαλείτε βλάβη στο κύκλωμα του ψυκτικού. Περιέχει προπάνιο (R290), ένα φυσικό αέριο υψηλής περιβαλλοντικής συμβατότητας. Το αέριο αυτό είναι εύφλεκτο.

Εάν πρόκειται για το κύκλωμα του ψυκτικού, βεβαιωθείτε ότι δεν υπάρχουν φορείς και άλλες πηγές ανάφλεξης στο χώρο. Αερίστε το χώρο. Μην τοποθετείτε εύφλεκτα προϊόντα ή αντικείμενα που έχουν βραχεί από εύφλεκτα προϊόντα, κοντά ή πάνω στη συσκευή.

Χειριστείτε αυτή τη μονάδα σε θερμοκρασία περιβάλλοντος 35 βαθμών Κελσίου ή χαμηλότερη.

Καθαρίστε κατά διαστήματα το

φίλτρο αέρα για να απολαμβάνετε πιο αποτελεσματική ψύξη.

Όταν η μονάδα απενεργοποιείται, περιμένετε τουλάχιστον 3,5 λεπτά πριν από την επανεκκίνηση για να αποτρέψετε την καταστροφή του συμπιεστή.

Κατά την επαναφορά της μονάδας, ο αναμορφωτής θα λειτουργήσει αλλά ο συμπιεστής θα εκκινήσει αφού ο συναγερμός για επαναφορά ολοκληρωθεί για τρία λεπτά.

Το καλώδιο πρέπει να συνδέεται μόνο με την προστασία ή την αντίσταση του συστήματος όχι μεγαλύτερη από 0,219Ω. Σε περιπτώσεις που είναι απαραίτητο, συμβουλευτείτε τον φορέα του δικτύου προστασίας σας για πληροφορίες σχετικά με την προστασία ή την αντίσταση του συστήματος.

Απόρριψη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού.

Ανοίξτε το καπάκι και αφαιρέστε το προστατευτικό κάλυμμα. Κόψτε το καλώδιο ρεύματος και απορρίψτε το.

Το κύκλωμα του υγρού εσωτερικού αυτού του TnC ουδέποτε είναι ιδικό προς το σον. Επικοινωνήστε με τη δημοτική αρχή για πληροφορίες σχετικά με αυτήν την απόρριψη της ουσίας.

Μην προκαλείτε βλάβη στην τυπική μονάδα που βρίσκεται κοντά σε εναλλακτική επιφάνεια.

ΡΥΘΜΙΣΗ ΤΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ

Μεταφορά, ανύψωση και αποθήκευση μονάδων

1. Μεταφορά εξοπλισμού που περιέχει εύφλεκτα ψυκτικά μέσα σύμφωνα με τους κανονισμούς μεταφοράς
2. Σήμανση εξοπλισμού με τη χρήση πινακίδων

Συμμόρφωση με τους τοπικούς κανονισμούς

1. Διάθεση εξοπλισμού με εύφλεκτα ψυκτικά μέσα Συμμόρφωση με τους εθνικούς κανονισμούς 4.Αποθήκευση Εξοπλισμού/Συσκευών Η αποθήκευση του εξοπλισμού πρέπει να είναι σύμφωνη με τις οδηγίες του κατασκευαστή. 5.Αποθήκευση συσκευασμένου (μη πωληθέντος) εξοπλισμού Η προστασία της συσκευασίας αποθήκευσης πρέπει να είναι κατασκευασμένη έτσι ώστε η μηχανική βλάβη του εξοπλισμού στο εσωτερικό της συσκευασίας να μην προκαλεί διαρροή του φορτίου ψυκτικού μέσου. Ο μέγιστος αριθμός τεμαχίων εξοπλισμού που επιτρέπεται να αποθηκεύονται μαζί θα καθορίζεται από τους τοπικούς κανονισμούς.
2. Η οικεία αναθέτεται έτοιμη ώστε να αναπτύσσεται η πρόκληση μηχανικής βάσης.
3. Γενικός χώρος εργασίας. Όλοι οι υπάλληλοι και οι λοιποί υπάλληλοι που εργάζονται στην περιοχή πρέπει να ακολουθούν οδηγίες σχετικά με τη φύση των εργασιών που εκτελούνται. Πρέπει να αποφεύγονται οι εργασίες σε περιορισμένους χώρους. Η περιοχή γύρω από το χώρο εργασίας πρέπει να είναι απομονωμένη. Βεβαιωθείτε ότι όλες οι συσκευές εντός της περιοχής έχουν καταστεί ασφαλείς με έλεγχο λειτουργίας.

2. Εγκατάσταση

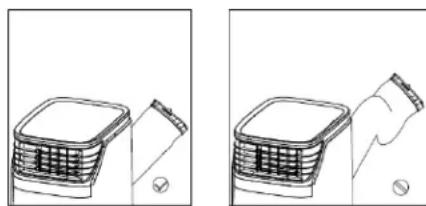

Σημαντικό

1. Το κλιματιστικό μπορεί να μετακινηθεί άνετα σε έναν εσωτερικό χώρο, κρατώντας τη μονάδα όρθια θέση ενώ μετακινείται. Το κλιματιστικό πρέπει να τοποθετηθεί σε επίπεδη επιφάνεια. Μην εγκαταστήσετε το κλιματιστικό σε ένα μπάνιο ή άλλο υγρό περιβάλλον. Δεδομένου ότι ένα φορητό κλιματιστικό στηρίζεται σε τροχούς, είναι εύκολο να του αλλάξετε θέση. Όταν επικρατεί ζέστη, αν δεν μετακινήσετε το φορητό κλιματιστικό σας στο δωμάτιο που ενδείκνυται, και μπορεί γρήγορα να αρχίσει να δροσίζει τον χώρο. Το κλιματιστικό πρέπει να λειτουργεί σε καθαρό χώρο για να είναι πιο αποτελεσματικό. Καθαρίστε όλες τις πηγές, τα παράθυρα και άλλα ανοιχτά στο δωμάτιο. Η αποτελεσματικότητα του κλιματιστικού εξαρτάται από τη θερμοκρασία και το επίπεδο υγρασίας.
2. Τοποθετήστε το κλιματιστικό σε απόσταση τουλάχιστον ενός μέτρου από το μπροστινό τμήμα της μονάδας. 3. Ένα κλιματιστικό που λειτουργεί σε ένα δωμάτιο δεν χρειάζεται καμία επιρροή στην επιφάνεια ενός πρακτικού και ωφέλιμου χώρου αποθήκευσης, όπως για παράδειγμα, εκτός αν υπάρχει πρακτική κυκλοφορία του αέρα έξω και έξω από την περιοχή. Ένα φορητό κλιματιστικό εκπέμπει τη θερμότητα αν το οδηγήσει με τη βοήθεια ενός εύκαμπτου σωλήνα εξαερισμού μέσα από ένα παράθυρο ή μια βαλβίδα εξαγωγής αέρα.
3. ΕΠΕΚΤΕΙΝΕΤΕ ΤΟ ΣΩΛΗΝΑ ΕΞΑΓΩΓΗΣ ΣΕ ΜΗΚΟΣ ΠΟΥ ΔΕΝ ΥΠΕΡΒΑΙΝΕΙ ΤΑ 400 mm. Ο σωλήνας εξαγωγής πρέπει να διατηρηθεί παράλληλος ΚΑΙ ΝΑ ΜΗΝ ΕΙΝΑΙ ΛΥΓΙΣΜΕΝΟΣ ΠΡΟΣ ΤΑ ΠΑΝΩ Ή ΠΡΟΣ ΤΑ ΚΑΤΩ.
4. Θα πρέπει να υπάρχει απόσταση τουλάχιστον 50 cm μεταξύ του κλιματιστικού και των τοίχων ή άλλων αντικειμένων. Δείτε την εικόνα για αναφορά.
5. Όταν αυτή η συσκευή αρχίσει να εξάγει, η λέξη "DF" θα εμφανίζεται στις ενδείξεις LED

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

3. Περιγραφή προϊόντος

A

1. Εύκαμπτος σωλήνας εξαγωγής 2. Σύνδεσμος παραθύρων
2. Κιτ παραθύρων
3. Pici
4. Μπαταρίες
5. Τηλεχειριστήριο 7. Σύνδεσμος για έξοδο ψυχρού αέρα (Προαιρετικό)

1. Εικόνα προϊόντος

1. Έξοδος κρύου αέρα 2. Πίνακας ελέγχου
2. Στρογγυλός προσαρμογέας (άκρο)
3. Εύκαμπτος σωλήνας εξαγωγής
4. Λαβηδεξαζπλευρς
5. Εξωτερική αντλία
6. Επάνω στην απορρόφηση 8. Γρίλιες εισόδου ψυχρού αέρα
7. Λαβή αριστερής πλευράς 10. Γρίλιες εισόδου θερμού αέρα
8. Κάτω στην απορρόφηση

1. Εικόνα επάνω μέρους προϊόντος

1. ΠΙΑ'ΗΚΤΡΟΦΟΔΟΣΙΑ
2. ΛΕΙΤΟΥΡΓΙΑ
3. ΠΛΗΚΤΡΟ ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ (ΕΠΑΝΩ)
4. ΠΛΗΚΤΡΟ ΡΥΘΜΙΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ (ΚΑΤΩ)
5. L.E.D. ΟΘΟΝΗ
6. ΤΑΧΥΤΗΤΑ
7. ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΟΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ 8.ΛΕΙΤΟΥΡΓΙΑ ΕΛΕΓΧΟΥ ΑΣΦΑΛΕΙΑΣ
8. ΤΑΝΑΝΤΕΥΣΗ
9. ΣΥΝΑΓΕΡΜΟΣ

G

1. Εικόνα απαραίτησης ρεύματος

H

1. POWER—Διακόπτης ενεργοποίησης/απενεργοποίησης
2. FUNC—Επιλογέας λειτουργίας "MODE"
3. TIMER—Ωριαίος προγραμματισμός
4. AUTO-Αυτόματη ταχύτητα ανεμιστήρα 5. HI—Υψηλή ταχύτητα ανεμιστήρα
5. MID—Μέση ταχύτητα ανεμιστήρα
6. LOW—Χαμηλή ταχύτητα ανεμιστήρα 8. SLEEP—Επιλογέας νυχτερινής λειτουργίας
7. TEMP.—Επιλογέας θερμοκρασίας
8. SWING—Ταλάντωση

J

1. Αντικατάσταση μπαταρίας τηλεχειριστηρίου. Χρησιμοποιείτε μόνο 2 μπαταρίες AAA 1,5 V.

K

1. Στρέψτε τον εύκαμπτο αγωγό εξαγωγής του συνδέσμου εύκαμπτου αγωγού.

L

1. Παρουσίαση της κατάστασης του σωλήνα εξαγωγής

M

1. Παρουσίαση του κιτ αισθητήρα πρασίνου

N

J. Εμφάνιση και λειτουργία του τηλεχειριστηρίου.

Σημειώσεις—Μην πιάνετε το τηλεχειριστήριο. Μην το τοποθετείτε σε μέρος όπου είναι άμεσα εκτεθειμένο στο ηλιακό φως.

Μ. Ναπολέων λειτουργίας

Πριν από την έναρξη των λειτουργιών αυτής της ενότητας:

1) Εντοπίστε τη θέση κοντά σε ρευματοδότη. 2) Εγκαταστήστε το σωλήνα εξαγωγής και προσαρμόστε κατά τη θέση στο παράθυρο. 3) Συνδέστε σωστά το σωλήνα παροχής (μόνο για το χρησιμοποιούμενο Μοντέλο Θερμαντικής). 4) Τοποθετήστε το καλώδιο τροφοδοσίας σε ένα γειωμένο ρευματοδότη AC220~240V/50Hz. 5) Πατήστε το κουμπί POWER για να ενεργοποιήσετε το κλιματιστικό.

Κ και Λ. Τοποθέτηση του σωλήνα εξαγωγής Α) Προσωρινή εγκατάσταση

1. Στρίψτε τον εύκαμπτο σωλήνα εξαγωγής στο μουνδέυρα εύκαμπτου σωλήνα και την έξοδο στο πίσω μέρος του κλιματιστικού.
2. Τοποθετήστε το άλλο άκρο του σωλήνα εξαγωγής στο κουτί πέρα.

Ν. Τοποθέτηση του κιτ ολισθητήρα παραθύρου Ο τρόπος εγκατάστασης του κιτ ολισθητήρα παραθύρου είναι ολισθαίνοντας και [κλειστός]. Όπως φαίνεται στις Εικ.5 και Εικ.5α, λένε τα άκτα και το μέγιστο μέγεθος του παραθύρου πριν από την εγκατάσταση.

1. Εγκαταστήστε το κιτ στο παράθυρο. 2. Ρυθμίστε το μήκος του ολισθητήρα του κιτ παραθύρου σύμφωνα με το πλάτος ή το ύψος του παραθύρου, και να το διορθώσετε στον πείρο. 3. Τοποθετήστε το σωλήνα σύνδεσης παραθύρου στην οπή του κιτ παραθύρου.

Ο. Λειτουργία Ειδοποίησης για την εσωτερική δεξαμενή νερού Η εσωτερική δεξαμενή νερού στο κλιματιστικό έχει έναν διακόπτη ασφαλείας στάθμης ύδατος, ελέγχει τη στάθμη ύδατος. Όταν η

στάθμη του νερού πέσει ο ένας αναδευόμενος δίσκος, ανάβει η ενδεικτική λυχνία πλήρους στάθμης νερού. (Όταν η στάθμη νερού είναι πλήρης, αφαιρέστε την λαστιχένια τάπα στο κάτω μέρος της μονάδας, και το νερό θα αποστραγγιστεί.)

Η. Επεξηγήσεις Μοντήρικα Άλωη: 1) Πριν από τον καθαρισμό βεβαιωθείτε ότι έχετε αποσυνδέσει τη μονάδα από την πρίζα. 2) Μην χρησιμοποιείτε ένζυμα ή άλλα χημικά για να καθαρίσετε τη μονάδα. 3) Μην πλένετε τη μονάδα απευθείας. 4) Αν το κλιματιστικό είναι χαλασμένο, επικοινωνήστε με τον αντιπρόσωπο ή το

Είναι πολύ σημαντικό το φίλτρο να καθαρίζεται τακτικά, διαφορετικά το κλιματιστικό ενδέχεται να χάσει την ικανότητά του και να υποστεί σοβαρή βλάβη.

κατάστημα ειδικών.

1. Φίλτρο αέρα

-Εάν το φίλτρο αέρα φράξει με σκόνη/βρωμιά, το φίλτρο αέρα πρέπει να καθαρίζεται κάθε φορά ή κάθε δύο εβδομάδες.

Ανοίξτε την πρίζα εισαγωγής αέρα και βγάλτε το φίλτρο αέρα.

-Καθαρισμός

Καθαρίστε το φίλτρο αέρα με ουδέτερο απορρυπαντικό ή χλιαρό νερό (40°C) και στεγνώστε το στη σκιά.

-Τοποθέτηση

Για να βάλετε το φίλτρο αέρα στη θέση εισαγωγής, επανατοποθετήστε τα εμπρός μέρη όπως πριν.

1. Καθαρίστε πρώτα την επιφάνεια του κλιματιστικού με ουδέτερο απορρυπαντικό και βρεγμένο πανί, κατόπιν σκουπίστε το με ένα στεγνό πανί.

Ε. Παρατήρηση

3. ΠΛΗΚΤΡΟ ΡΥΘΜΙΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ (ΕΠΑΝΩ)

Κατά τη διάρκεια της λειτουργίας ψύξης, το πλήκτρο αυτό αυξάνει την προκαθορισμένη θερμοκρασία κατά 1°C κάθε φορά που πατιέται και το μέγιστο όριο είναι 30°C.

Κατά τη λειτουργία χρονοδιακόπτη, αυξάνει τον χρόνο του χρονοδιακόπτη. Αυτό το πλήκτρο αυξάνει τον χρόνο κατά 1 ώρα κάθε φορά που πατιέται και ο κύκλος λειτουργίας αυξάνει.

4. ΠΛΗΚΤΡΟ ΡΥΘΜΙΣΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ (ΚΑΤΩ)

Κατά τη διάρκεια της λειτουργίας ψύξης, το πλήκτρο αυτό μειώνει την προκαθορισμένη θερμοκρασία κατά 1°C κάθε φορά που πατιέται και το ελάχιστο όριο είναι 17°C.

Κατά τη λειτουργία χρονοδιακόπτη, μειώνει τον χρόνο του χρονοδιακόπτη. Αυτό το πλήκτρο μειώνει τον χρόνο κατά 1 ώρα κάθε φορά που πατιέται και ο κύκλος λειτουργίας μειώνεται.

5. Λ.Ε.Δ. ΟΘΟΝΗ

Η οθόνη επιστρέφει στην προηγούμενη θερμοκρασία ρύθμισης. Κατά τη ρύθμιση της καθορισμένης θερμοκρασίας ή του χρονοδιακόπτη, εμφανίζεται η νέα ρύθμιση και στη συνέχεια η οθόνη επιστρέφει στην προηγούμενη ρύθμιση θερμοκρασίας.

Η οθόνη χρησιμοποιείται για να υποδείξει τους κωδικούς σφαλμάτων επειδή βλάβη, βλ. και οθόνη.

6. ΤΑΧΥΤΗΤΑ

Ψύξη: Πατήστε για να επιλέξετε ταχύτητα ανεμιστήρα.

ΧΕΙΡΙΣΜΟΣ ΤΩΝ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΑΣ

ΜΕΣΑΙΑ, ΥΨΗΛΗ ή ΑΥΤΟΜΑΤΗ ταχύτητα ανεμιστήρα.

Εάν έχει επιλεγεί η επιλογή "AUTO", προηγούνται "HIGH" ή "MEDIUM" ή "LOW" και θα επιλεγεί αυτόματα ανάλογα με τη διαφορά μεταξύ της θερμοκρασίας δωματίου και της θερμοκρασίας στόχου. Θερμοκρασία περιβάλλοντος - Θερμοκρασία στόχος > 4°C: Το μηχάνημα είναι σε υψηλή ταχύτητα ανεμιστήρα. 2°C ≤ Θερμοκρασία περιβάλλοντος - Θερμοκρασία στόχος ≤ 4°C: Το μηχάνημα είναι σε μεσαία ταχύτητα ανεμιστήρα. 0°C ≤ Θερμοκρασία περιβάλλοντος - Θερμοκρασία στόχος ≤ 2°C: Το μηχάνημα είναι σε χαμηλή ταχύτητα ανεμιστήρα.

Ανεμιστήρας: Πατήστε για να επιλέξετε ΧΑΜΗΛΗ, ΜΕΣΑΙΑ, ΥΨΗΛΗ ή ΑΥΤΟΜΑΤΗ ταχύτητα ανεμιστήρα.

Σημείωση: Στη λειτουργία αφύγρανσης, αυτό το πλήκτρο δεν λειτουργεί επειδή η μονάδα έχει ρυθμιστεί σε χαμηλή ταχύτητα στη λειτουργία αφύγρανσης.

7. ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΟΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ

Πλήκτρο ενεργοποίησης/απενεργοποίησης προγραμματισμένου χρονοδιακόπτη. ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ: Ο χρονοδιακόπτης ενεργοποίησης χρησιμοποιείται για την αυτόματη ενεργοποίηση της μονάδας μετά το πέρας του καθορισμένου χρόνου.

1) Πατήστε το πλήκτρο "TIMER" (Χρονοδιακόπτης) σε κατάσταση αναμονής για να ρυθμίσετε την επιθυμητή ώρα. 2) Μόλις παρέλθει η καθορισμένη ώρα, η μονάδα θα ενεργοποιηθεί αυτόματα. 3) Πατήστε το πλήκτρο "POWER" (Τροφοδοσία) πριν από το πέρας του χρονικού διαστήματος, ο χρόνος ρύθμισης θα ακυρωθεί και η μονάδα θα ενεργοποιηθεί. 4) Μπορείτε να ρυθμίσετε τη λειτουργία και την ταχύτητα ανεμιστήρα κατά τη ρύθμιση του χρονοδιακόπτη.

ΧΡΟΝΟΔΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ: Ο χρονοδιακόπτης απενεργοποίησης χρησιμοποιείται για την αυτόματη απενεργοποίηση της μονάδας μετά το πέρας του καθορισμένου χρόνου.

1) Πατήστε το πλήκτρο "TIMER" (Χρονοδιακόπτης) σε κατάσταση λειτουργίας για να ρυθμίσετε την επιθυμητή ώρα. 2) Μόλις παρέλθει η καθορισμένη ώρα, η μονάδα θα απενεργοποιηθεί αυτόματα. 3) Πατήστε το πλήκτρο "POWER" (Τροφοδοσία) πριν από το πέρας του χρονικού

διαστήματος, ο χρόνος ρύθμισης θα ακυρωθεί και η μονάδα θα απενεργοποιηθεί.

Περίοδος αποθήκευσης: 1) Αδειάστε πλήρως το καλάθι της αποσταγματικής συσκευής και τραβήξτε έξω το πώμα για να εκκενώσετε πλήρως το συμπυκνωμένο νερό. 2) Διατηρήστε τη μονάδα σε λειτουργία αντίστασης για λίγη ώρα, ώστε να στεγνώσει εντελώς το εσωτερικό της μονάδας και να αποτρέψετε τη δημιουργία μούχλας. 3) Αφού ελέγξετε τη μονάδα, τραβήξτε το βύσμα και τοποθετήστε το κάλυμμα προστασίας γύρω από το στόμιο.

περιτύλιξης του καλωδίου, τοποθέτησε το βύσμα στην υποδοχή γενικής παροχής στο πίσω μέρος της μονάδας, τοποθέτησε το πώμα και το κάλυμμα αποσταγματικής συσκευής.

4) Αφαιρέστε το συγκρότημα του σωλήνα έξω από τη θερμότητα, καθαρίστε και πλύνετε το κατάλληλο μέρος. 5) Συσκευάστε το όλο και αποθηκεύστε το σε μαλακή λαστική σακούλα και αποθηκεύστε το σε μέρος προστατευμένο από την υγρασία, διατηρώντας τη μονάδα μακριά από παιδιά. 6) Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο και φυλάξτε τις κατάλληλα.

Σημείωση:

Βάλτε τη μονάδα να αποθηκεύεται σε ξηρό μέρος. Τα εξαρτήματα της μονάδας πρέπει να προστατεύονται από τη σκόνη με κάλυμμα προστασίας και οι υποδοχές γενικής χρήσης μπορούν να προστατεύονται με κάλυμμα προστασίας. Επιπλέον, φιλικό προς το περιβάλλον και οικονομικό σε ενέργεια με αυτόματο σύστημα απενεργοποίησης. 24ωρη λειτουργία με χρονοδιακόπτη, μοναδική μουακή ρύθμιση on/off. Προστασία επανεκκίνησης του συμπιεστή και καλύτερη απόδοση 3,5 αστέρων και όλες οι λειτουργίες με πλήρη προστασία.

ПОНBAHMA AITIA ANTIMETONIIEN
H μονάδa δεκίνα katá to πάτημatou πάκτρου ευργοποιη/ anενργοποιη	Ο πλήρης λαμπήρας δεικτών ευρού αναβοσβήνει καίη δεξαμένήν εύρου.Πετάξετον ερό Από ηεξαμένήν ερού.
	H θερμοκρασia δωμαιου εύνηλότερη Από ηρθμιαη ΚΤΗερμοκραίας (Ηλεκτρικός τρόπος Θέρμανούς) Επαναφορά ΚΤΗερμοκρασίας
	H θερμοκρασia δωμαιου εύνηλότερη Από ηερμοκραίας ρύθμιας. (Λειουρίλα ψύξης) Επαναφορά ΚΤΗερμοκρασίας
Δεν είναι αρκέτά δροσερά	Ο πόρτες ἡ τα παράθραδεν εύναι κλείστά.Βεβαιωθείετο ὄτι ὅλα τα έράθρας καί Πό Φειτός.
	Yπάρχουν πηγές θερμότητac μέσα στο δωμάτιο.Αραρέσετε τις Μηγές θερμότητac, av εύναι δυνατόν
	O εύκαμπτος σωλήνας, αέρα εξάτμιαός δεν συνδέεται ἡ εμποδίζεται.Συνδέσετη καθαρίοτεντο εύκαμπτο αερayωγό εξάτμιαός.
	H ρύθμιαση ΚΤΗερμοκραίας εύναι πολύ ψηλή.Επαναφορά ΚΤΗερμοκραίας
	H εἰοδόςτου αέρα εύναι μπλοκαριομένη.Καθαρίοτε ινείοδo αέρα.
Υψηλό επίπεδo θρούβου	To δάπεδo δεν εύναι επίπεδo Μεν εύναι αρκέτά επίπεδo TOnoθείŋθετη Ετημονόσε Επαναφορά ΚΤΗερμοκραίας.
	O ὃχος προέρχεται Από ηρη ύθηκής ouoiας Μέσα Θο Κλιματιοικό
Av αυπεμιτιίετη προβλμαμε Με to κλιμιαπικό σας, αναβεετε Επειπαραίω σόγης ανιμειώπιαση προβλμαμαν. Av καίλα ευργία στο τη παρακατων δεν εχαι αποτέλεομα, επικαυνηθε Μετικαυνηθε Με to καίατημα λιανικής πιλαπαση γία σερβίς του κλιμιαπικό σας.

Kωδικοί σφάλματος ΑΙΤΙΑ	ANTIMETΩΠΙΕH
Kωδικός E1 Hλεκτρίκόβραχύκλωμα τόσο στόν αἰσθητήρα θερμοκραίας ὅσο και στόν PCB	Επικοινωνηότε με ηλεκτρολόγο γία τήν επιοκεύη
Kωδικός E2 Hλεκτρίκόβραχύκλωμα του χαλκοσλήνα αἰσθητήρα θερμοκραίας και τής καλωδίωας του PCB	Επικοινωνηότε με ηλεκτρολόγο γία τήν επιοκεύη
Kωδικός E4	Ο χρήστης πρέπεινα φαραρεόει τη λαστιχένια τάτα που βριοκεται στότωτato σημείοι nτονόδας, γίαν στραγγίει to vερό. Ην ελέγείι κατά πόσο η πρίσα τροφοδοσίας συνδέεται σωτά

Εγγυήσεις

2 χρόνια εγγύηση προϊόντος για βλάβες που οφείλονται στην παραγωγή. Ενημερωθείτε ότι η εγγύηση ισχύει μόνο με την επίδειξη της απόδειξης αγοράς. Η εγγύηση ισχύει μόνο εάν το προϊόν χρησιμοποιείται σύμφωνα με τις οδηγίες και οι βλάβες που αναφέρονται στο εγχειρίδιο. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλη χρήση του προϊόντος.

ΣΗΜΕΙΩΣΗ: Η 2ετής εγγύηση ισχύει μόνο για τους καταναλωτές και όχι για εμπορική χρήση της μονάδας.

ΣΗΜΕΙΩΣΗ

Εγγραφείτε στη διεύθυνση www.warranty-woods.com και διαβάστε για τον τρόπο απόκτησης εκτεταμένης εγγύησης. Επισκεφθείτε την ηλεκτρονική διεύθυνση woods.se για περισσότερες πληροφορίες.

Συνιστώμενες συνθήκες χρήσης

Η καλύτερη θερμοκρασία περιβάλλοντος για τη λειτουργία είναι 17-35 °C, παράμετρος ασφαλείας: 5ET ή SMT, 3.15A, 250Vac.

TEXNIKA XAPAKTHPIΣTIKA	Palermo 18K Palermo 22K
Ψικτική έλουσητα 5,3KW 6,5KW
Κατανλαση έλρος 2,030KW 2,500KW
Poι αέρα: 850m³ / h 900m³/h
Ενεργειακή κλαση ΑΑ
Δαφύρανη 90 L / 24ωρες 120 L / 24ωρες
Ροβμαση Θερμοκραίας 17 - 30 °C 17 - 30 °C
θερμοκραίαλ λειαργίας	16-31°C	16-31°C
Βαβμός Ενεργειακής Απδαοῦς (EER)	2,6	2,6
Ψικτικό μέαο	R290/264g	R290/369g
Στάθμη Θρύβου σεντευμήλ	65dB	65dB
Βάρος	51 kg/57 kg	52 kg/58 kg
Διαστάσεις σεχλίοστα, M x Π x Y	540x695x1140	540x695x1140

Ενδέχεται να προκύψουν τεχνικές αλλαγές και βελτιώσεις, οι οποίες είναι καταχωρημένες και ενδέχεται να διαφοροποιούνται ανά εξωτερικών περιστάσεων, όπως η θερμοκρασία, ο αέρας ή η υγρασία.

Οι οικιακές συσκευές δεν πρέπει να απορρίπτονται μαζί με τα οικιακά απορρίμματα, καθώς ενδέχεται να περιέχουν τοξικά και βαρέα μέταλλα, τα οποία μπορεί να είναι επικίνδυνα για το περιβάλλον και την ανθρώπινη υγεία. Να επιτρέπετε τις άδειες συσκευές σε κάποια μονάδα ανακύκλωσης.

Το προϊόν αυτό δεν πρέπει να απορρίπτεται με τα άλλα οικιακά απόβλητα σε σκουπιδότοπο της Ε.Ε. Για την αποτροπή πιθανών βλαβών στο περιβάλλοντος και την ανθρώπινη υγεία από την ανεξέλεγκτη διάθεση αποβλήτων, ανακυκλώστε το υπεύθυνα για την προώθηση της αειφόρου επανάχρησης των υλικών πόρων. Για να σας διευκολύνουμε στη συλλογή, παρακαλούμε χρησιμοποιήστε τα συστήματα επιστροφής και συλλογής ή επικοινωνήστε με τον κατάστημα λιανικής πώλησης όπου αγοράσατε το προϊόν. Το προϊόν είναι κατάλληλο για περιβαλλοντικά ασφαλή ανακύκλωση.

WOOD'S ΓΙΑ ΚΑΘΑΡΟ ΚΑΙ ΥΓΙΕΙΝΟ ΕΣΩΤΕΡΙΚΟ ΧΩΡΟ
