ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AC Milan 7K Wood's

ΠΡΟΪΟΝΤΑ WOOD’S ΓΙΑ ΚΑΘΑΡΟ ΚΑΙ ΥΓΙΕΙΝΟ ΑΕΡΑ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ

Η μάρκα Wood's γεννήθηκε με την οικογένεια Wood's πάνω από 70 χρόνια πριν στην Καναδική πόλη Guelph του Οντάριο. Στην πόλη αυτή, οι Wood's ξεκίνησαν την εξέλιξη και κατασκευή αφυγραντήρων το 1950. Έκτοτε η Wood's έχει βοηθήσει αρκετές εκατοντάδες χιλιάδες νοικοκυριά να αποτρέψουν προβλήματα λόγω μούχλας και υγρασίας και να αναπνεύσουν καθαρότερο αέρα. Τα φορητά μας κλιματιστικά είναι κατάλληλα για χρήση στα περισσότερα κλίματα, όπου η απόδοσή τους είναι καλή ακόμη και σε διαφορετικές θερμοκρασίες και επίπεδα υγρασίας. Χρησιμοποιούνται με καλά αποτελέσματα σε χώρους που αναπτύσσονται θερμοκρασίες όπως καθιστικά, γραφεία ή κρεβατοκάμαρες. Η ποσότητα του θερμού αέρα που αφαιρεί το κλιματιστικό εξαρτάται από τη θερμοκρασία, το επίπεδο της υγρασίας και την τοποθέτηση στο χώρο. Οι εξωτερικές καιρικές συνθήκες μπορεί επίσης να επηρεάσουν την απόδοση του κλιματιστικού.

Τα κλιματιστικά της Wood's προσφέρουν ασφαλή λειτουργία και προορίζονται για συνεχή χρήση πολυετούς διάρκειας.

ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ Η ΜΟΝΑΔΑ ΚΛΙΜΑΤΙΣΜΟΥ;

Η χαμηλή πίεση παράγει κρύο αέρα Το κύριο στοιχείο του κλιματιστικού είναι ένα ψυκτικό μέσο, το οποίο υπό χαμηλή πίεση μετατρέπεται σε αέριο. Η διαδικασία «δημιουργεί κρύο», το οποίο μεταδίδεται προς τον εσωτερικό χώρο, κρατώντας τον ζεστό αέρα εκτός.

'Ενα υγρό ψυκτικό μέσο περνά μέσα από μια βαλβίδα διαστολής και οδηγείται σε ένα σωλήνα όπου η πίεση είναι χαμηλή. Το ψυκτικό μέσο εξατμίζεται και μετατρέπεται σε αέριο. Η διαδικασία απορροφά τη θερμότητα από το περιβάλλον και ο σωλήνας ψύχεται. Ένας ανεμιστήρας μεταφέρει τον κρύο αέρα στο χώρο. Το αέριο διέρχεται μέσω ενός συμπιεστή, που αυξάνει την πίεσή του και μετατρέπει το αέριο σε υγρό.

Σε αυτή τη διαδικασία, απελευθερώνεται θερμότητα, η οποία οδηγείται σε σωλήνες στην αντίθετη πλευρά και αποβάλλεται με τη βοήθεια ενός ανεμιστήρα.

'Ενας θερμοστάτης διακόπτει τη λειτουργία της μονάδας όταν ο αέρας του εσωτερικού χώρου είναι αρκετά κρύος.

1. ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Εύφλεκτο υλικό. Αυτή η συσκευή περιέχει R290/ Προπάνιο, ένα εύφλεκτο ψυκτικό μέσο.

Ανατρέξτε σε αυτό το εγχειρίδιο για πληροφορίες για την ασφάλεια.

Διαβάστε το τεχνικό εγχειρίδιο

Διαβάστε το εγχειρίδιο χειριστή.

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Πριν από την εγκατάσταση και τη χρήση της συσκευής, διαβάστε προσεκτικά τις παρεχόμενες οδηγίες. Ο κατασκευαστής δεν ευθύνεται σε περίπτωση πρόκλησης τραυματισμού και ζημιών λόγω εσφαλμένης εγκατάστασης και χρήσης. Να φυλάσσετε πάντα τις οδηγίες μαζί με τη συσκευή για μελλοντική αναφορά.

Ασφάλεια για τα παιδιά και τα ευπαθή άτομα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού ή μόνιμης αναπηρίας.

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένη σωματική, αισθητηριακή ή διανοητική ικανότητα ή με έλλειψη εμπειρίας και γνώσης, υπό την επίβλεψη τρίτων ή αν έχουν λάβει οδηγίες σχετικά με τη χρήση

της συσκευής με ασφαλή τρόπο και έχουν κατανοήσει τους κινδύνους που σχετίζονται με τη χρήση της. Μην αφήνετε τα παιδιά να παιζουν με τη συσκευή.

Τα παιδιά ηλικίας κάτω των 3 ετών θα πρέπει να παραμένουν σε απόσταση, εκτός εάν εποπτεύονται συνεχώς.

Κρατήστε όλες τις συσκευασίες μακριά από τα παιδιά.

Ο καθαρισμός και η συντήρηση δεν θα πρέπει να γίνεται από παιδιά χωρίς επίβλεψη.

Γενική ασφάλεια

Η συσκευή αυτή προορίζεται για χρήση σε οικιακές και παρόμοιες εφαρμογές, όπως: Καθιστικά δωμάτια, σαλόνια, χώρους κουζίνας προσωπικού σε καταστήματα, γραφεία και άλλα περιβάλλοντα εργασίας. Η πινακίδα των τεχνικών χαρακτηριστικών βρίσκεται στο πίσω μέρος του κλιματιστικού. Διατηρήστε καθαρά τα ανοίγματα εξαερισμού και χωρίς παρεμπόδιση.

Μην χρησιμοποιείτε μηχανικές συσκευές ή άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης, εκτός από αυτά που συνιστώνται από τον κατασκευαστή.

Η συσκευή δεν πρέπει να φυλάσσεται σε χώρους με πηγές ανάφλεξης σε λειτουργία (για παράδειγμα: ακάλυπτες φλόγες, συσκευές φυσικού αερίου σε λειτουργία ή ηλεκτρικές θερμάστρες σε λειτουργία. Μην την τρυπήσετε ή μην την κάψετε.

Να γνωρίζετε ότι τα ψυκτικά μέσα μπορεί να μην γίνουν αντιληπτά μέσω της οσμής. Μην χρησιμοποιείτε ψεκαστήρες νερού και ατμού για τον καθαρισμό της συσκευής. Καθαρίστε τη

συσκευή με ένα υγρό μαλακό πανί. Χρησιμοποιείτε μόνο ουδέτερα απορρυπαντικά. Μην χρησιμοποιείτε διαβρωτικά προϊόντα, καθαριστικά σφουγγαράκια λείανσης, διαλύτες ή μεταλλικά αντικείμενα. Αν το καλώδιο τροφοδοσίας έχει φθαρεί, πρέπει να αντικατασταθεί από τον κατασκευαστή, το εξουσιοδοτημένο κέντρο σέρβις του ή άτομα κατάλληλα εξειδικευμένα, προκειμένου να αποφευχθεί οποιοσδήποτε κίνδυνος.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Εγκατάσταση ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εγκατάσταση αυτής της συσκευής επιτρέπεται μόνο από ειδικευμένο άτομο. Αφαιρέστε όλες τις συσκευασίες. Μην εγκαθιστάτε ή μην χρησιμοποιείτε μια κατεστραμμένη συσκευή. Η συσκευή πρέπει να εγκαθίσταται, να λειτουργεί και να φυλάσσεται σε χώρους με επιφάνεια δαπέδου μεγαλύτερη από 4,2m2 (7k), 7,7m2 (9k), 9,6m2 (12k). Τηρήστε τις οδηγίες εγκατάστασης που παρέχονται με τη συσκευή. Να είστε πάντα προσεκτικοί όταν μετακινείτε τη συσκευή επειδή είναι βαριά. Πάντα να φοράτε γάντια ασφαλείας. Να γνωρίζετε ότι τα ψυκτικά μέσα μπορεί να μην γίνουν αντιληπτά μέσω της οσμής.

Βεβαιωθείτε ότι ο αέρας μπορεί να κυκλοφορεί γύρω από τη συσκευή. Περιμένετε τουλάχιστον 4 ώρες πριν συνδέσετε τη συσκευή στην τροφοδοσία ρεύματος. Αυτό πρέπει να τηρηθεί ώστε να επιστρέψει το λάδι στον συμπιεστή. Μην εγκαθιστάτε τη συσκευή κοντά σε θερμαντικά

σώματα ή άλλες πηγές θερμότητας. Μην εγκαθιστάτε τη συσκευή σε μέρος άμεσα εκτεθειμένο στο ηλιακό φως.

Ηλεκτρολογικά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος πυρκαγιάς και ηλεκτροπληξία. Η συσκευή πρέπει να συνδέεται σε γειωμένη πρίζα. Βεβαιωθείτε ότι οι ηλεκτρολογικές πληροφορίες στην πινακίδα των τεχνικών χαρακτηριστικών συμφωνούν με την τροφοδοσία ρεύματος. Αν όχι, επικοινωνήστε με ηλεκτρολόγο. Να χρησιμοποιείτε πάντα μια σωστά εγκατεστημένη αντικραδασμική πρίζα. Μην χρησιμοποιείτε πολύμπριζα και καλώδια επέκτασης ή μπαλαντέζες. Φροντίστε να μην προκαλέσετε βλάβη στα ηλεκτρικά εξαρτήματα (π.χ. βύσμα τροφοδοσίας, καλώδιο τροφοδοσίας). Επικοινωνήστε με το εξουσιοδοτημένο κέντρο σέρβις ή έναν ηλεκτρολόγο για να αλλάξετε τα ηλεκτρικά εξαρτήματα. Το καλώδιο τροφοδοσίας πρέπει να παραμείνει κάτω από το επίπεδο του βύσματος τροφοδοσίας. Συνδέστε το βύσμα τροφοδοσίας στην πρίζα τροφοδοσίας μόνο στο τέλος της εγκατάστασης. Βεβαιωθείτε ότι υπάρχει πρόσβαση στο βύσμα τροφοδοσίας μετά την εγκατάσταση. Μην τραβάτε το καλώδιο τροφοδοσίας για να αποσυνδέσετε τη συσκευή. Να αποσυνδέετε τραβώντας πάντα από το βύσμα τροφοδοσίας.

Χρήση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού, εγκαυμάτων, ηλεκτροπληξίας ή πυρκαγιάς. Μην αλλάζετε την προδιαγραφή αυτής της συσκευής.

Προσέξτε να μην προκαλέσετε βλάβη στο κύκλωμα του ψυκτικού μέσου. Περιέχει προπάνιο (R290), ένα φυσικό αέριο με υψηλό επίπεδο περιβαλλοντικής συμβατότητας. Το αέριο αυτό είναι εύφλεκτο. Εάν προκληθεί ζημιά στο κύκλωμα του ψυκτικού μέσου, βεβαιωθείτε ότι δεν υπάρχουν φλόγες και άλλες πηγές ανάφλεξης στο χώρο. Αερίστε το χώρο. Μην τοποθετείτε εύφλεκτα προϊόντα ή αντικείμενα που έχουν βραχεί μαζί με εύφλεκτα προϊόντα, κοντά ή πάνω στη συσκευή.

Απόρριψη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού. Αποσυνδέστε τη συσκευή από την τροφοδοσία ρεύματος. Κόψτε το καλώδιο ρεύματος και απορρίψτε το. Το κύκλωμα του ψυκτικού μέσου αυτής της συσκευής είναι φιλικό προς το όζον. Επικοινωνήστε με τη δημοτική αρχή για πληροφορίες σχετικά με τη σωστή απόρριψη της συσκευής. Μην προκαλείτε βλάβη στο τμήμα της ψυκτικής μονάδας που βρίσκεται κοντά στον εναλλάκτη θερμότητας.

ΡΥΘΜΙΣΗ ΤΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ ΓΙΑ ΕΓΚΑΤΑΣΤΑΣΗ

GK

2. Εγκατάσταση

ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΡΩΤΗ ΧΡΗΣΗ

Αφήστε το μηχάνημα σε όρθια θέση για 2 ώρες πριν από τη χρήση Επιλογή θέσης

Σημαντικό

1. Autó to клиmatiotikó μπορεί να μετακινηθεί άνετα σε έναν εσωτερικό χώρο, κρατήστε τη μονάδα σε όρθια θέση καθώς την μετακινείτε. Το клиmatiotikó πρέπει να τοποθετείται σε επίπεδη επιφάνεια.

Μην εγκαταστήσετε ή μην λειτουργείτε αυτό το κλιματιστικό μέσα σε μπάνιο ή άλλο υγρό περιβάλλον.

Δεδομένου ότι ένα φορητό κλιματιστικό στηρίζεται σε τροχούς, είναι εύκολο να του αλλάζετε θέσεις. Όταν επικρατεί ζέστη, απλώς μετακινήστε το φορητό κλιματιστικό σας στο δωμάτιο που επιθυμείτε, και μπορεί γρήγορα να αρχίσει να δροσίζει το χώρο.

Το κλιματιστικό πρέπει να λειτουργεί σε κλειστό χώρο για να είναι πιο αποτελεσματικό. Κλείστε όλες τις πόρτες, τα παράθυρα και άλλα ανοίγματα στο δωμάτιο. Η αποτελεσματικότητα του κλιματιστικού εξαρτάται από τη θερμοκρασία και το επίπεδο υγρασίας.

1. Τοποθετήστε το κλιματιστικό σε θέση που δεν περιορίζει τη ροή αέρα διαμέσου του μπροστινού τμήματος της μονάδας.

2. Ένα κλιματιστικό που λειτουργεί σε ένα δωμάτιο θα έχει μικρή ή καμία επίδραση στην ξήρανση ενός παρακείμενου κλειστού χώρου αποθήκευσης, όπως μια ντουλάπα, εκτός αν υπάρχει επαρκής κυκλοφορία του αέρα μέσα και έξω από την περιοχή. Ένα φορητό κλιματιστικό εκκενώνει τη θερμότητα από τη μονάδα με τη βοήθεια ενός εύκαμπτου σωλήνα εξαερισμού διαμέσου ενός παραθύρου ή μιας βαλβίδας εξαγωγής αέρα.

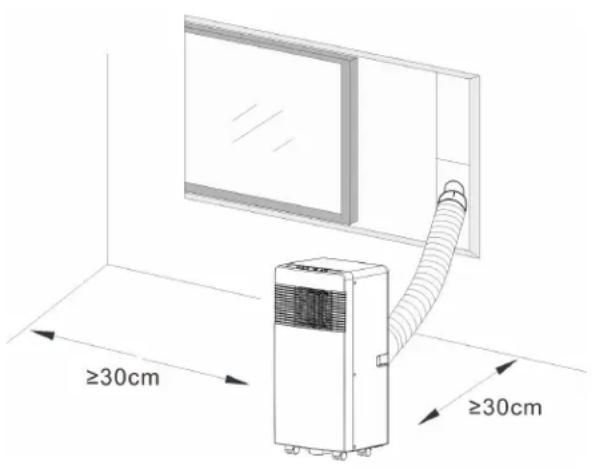

3. Θα πρέπει να υπάρχει απόσταση τουλάχιστον 30 cm μεταξύ κλιματιστικού και πλησιέστερου αντικειμένου. Δείτε την εικόνα για αναφορά.

3. Περιγραφή προϊόντος

A

1. Αγωγός εξαγωγής αέρα
2. Σύνδεσμος του αγωγού εξαγωγής αέρα
3. Προσαρμογέας εξαγωγής παραθύρου
4. Τηλεχειριστήριο
5. Πλάκα διαφράγματος
6. Πώμα νερού

B

1. Μπροστινή εικόνα προϊόντος

C

1. Πίνακας ελέγχου
2. Έξοδος ψυχρού αέρα
3. Υποδοχέας σήματος
4. Τηλεχειριστήριο
5. Λαβή μεταφοράς
6. Σωλήνας εξόδου αέρα
7. Εισαγωγή αέρα εξατμιστήρα
8. Κύρια θύρα αποστράγγισης

D

1. Εικόνα επάνω μέρους του προϊόντος

F

1. Σχηματικό διάγραμμα καθαρισμού του προστατευτικού του φίλτρου

G

1. ΚΟΥΜΠΙ Ισχύς ενεργοποίηση/απενεργοποίηση
2. ΚΟΥΜΠΙ Πατήστε αυτό το κουμπί για να επιλέξετε τον τρόπο λειτουργίας.

3. KOMPI Utilizzato per selezionare la velocità della ventola in sequenza.

4. καὶ ΚΟΥΜΠΗΑ ΡΥΘΜΙΣΗΣ Χρησιμοποιείται για την επιλογή της ταχύτητας ανεμιστήρα διαδοχικά.

5. ΚΟΥΜΠΙ Χρησιμοποιείται για τη ρύθμιση ή την ακύρωση του τρόπου λειτουργίας.

6. ΚΟΥΜΠΙ Χρησιμοποιείται για τη ρύθμιση της αυτόματης απενεργοποίησης και ενεργοποίησης του χρόνου.

7. ΚΟΧΜΠΙ Χρησιμοποιείται για τη ρύθμιση της αυτόματης ταλάντευσης.

H

1. Συστρέψτε και τις δύο άκρες του σωλήνα εξαγωγής στον σύνδεσμο του σωλήνα.

|

1. Παρουσίαση της εγκατάστασης του σωλήνα εξαγωγής

J

1. Παρουσίαση της εγκατάστασης του σωλήνα εξαγωγής

K

1. Παρουσίαση του κιτ ολισθητήρα παραθύρου

L

1. Συνδέστε τον σωλήνα αποστράγγισης

E

1. Χενοδιακόπτης / Κουμπί αύξησης θερμοκρασίας
2. Χρενοδιακόπτης / Κουμπί μείωσης θερμοκρασίας
3. Αυτάματη ψώξη Λειτουργία αφυγραντήρα και ανεμιστήρα
4. Bón de modo de reposo y bloqueo infantil
5. Ταλάντευση
6. Κουμπί χρονοδιακόπτη
7. Κεμπί τρόπου λειτουργίας
8. Κουμπί ταχύτητας
9. Κουμπί ενεργοποίησης
10. Χεμηλή, υψηλή ταχύτητα ανεμιστήρα
11. Θειξη ενεργοποίησης / Κλείδωμα ασφάλειας παιδιού

ΧΕΙΡΙΣΜΟΣ ΤΩΝ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΕΓΚΑΤΑΣΤΑΣΗΣ

A. Εξαρτήματα

Αφού ανοίξετε το πακέτο, παρακαλούμε να ελέγξετε αν τα εξαρτήματα που αναφέρονται παραπάνω περιλαμβάνονται στη συσκευασία και να ελέγξετε τις χρήσεις τους στην παρουσίαση εγκατάστασης του παρόντος εγχειριδίου.

Β. Φορητό κλιματιστικό

J. Εμφάνιση και λειτουργία του τηλεχειριστηρίου.

Σημειώσεις:- Μην ρίχνετε κάτω το τηλεχειριστήριο. Μην τοποθετείτε το τηλεχειριστήριο σε μέρος που είναι άμεσα εκτεθειμένο στο ηλιακό φως.

Μ. Παρουσίαση λειτουργίας

Πριν από την έναρξη των λειτουργιών αυτής της ενότητας:

1) Βρείτε ένα μέρος κοντά σε ρευματοδότη.

2) Εγκαταστήσετε το σωλήνα εξαγωγής και προσαρμόστε καλά τη θέση στο παράθυρο.

3) Συνδέστε σωστά το σωλήνα αποστράγγισης (μόνο για τη χρήση στο μοντέλο θέρμανσης).

4) Τοποθετήστε το καλώδιο τροφοδοσίας σε έναν γειωμένο ρευματολήπτη AC220 \~ 240V/50Hz.

5) Πιέστε το κουμπί POWER

(Ενεργοποίηση) για να ενεργοποιήσετε το κλιματιστικό.

Κ και Ι. Παρουσίαση της εγκατάστασης του σωλήνα εξαγωγής

A) Προσωρινή εγκατάσταση

1. Συστρέψτε και τις δύο άκρες του σωλήνα εξαγωγής στον σύνδεσμο του σωλήνα.

2. Εισάγετε τον τετράγωνο συνδετήρα στερέωσης στην έξοδο αέρα, στο πίσω μέρος του κλιματιστικού

3. Τοποθετήστε το άλλο άκρο του σωλήνα εξαγωγής στο κοντινό περβάζι.

N. Παρουσίαση του κιτ ολισθητήρα παραθύρου

Ο τρόπος εγκατάστασης του κιτ ολισθητήρα παραθύρου είναι συνήθως «οριζόντιος» και «κάθετος». Όπως φαίνεται στις Εικ. 5 και Εικ. 5α, ελέγξτε το ελάχιστο και το μέγιστο μέγεθος του παραθύρου πριν από την εγκατάσταση.

1. Εγκαταστήστε το κιτ στο παράθυρο.
2. Προσαρμόστε το μήκος του κιτ ολισθητήρα παραθύρου σύμφωνα με το πλάτος ή το ύψος του παραθύρου και στερεώστε το με τον πείρο.
3. Τοποθετήστε τον σωλήνα του συνδέσμου παραθύρου στην οπή του κιτ παραθύρου.

Ο. Λειτουργία ειδοποίησης για πλήρη εσωτερική δεξαμενή νερού Η εσωτερική δεξαμενή νερού στο κλιματιστικό διαθέτει έναν διακόπτη ασφάλειας στάθμης νερού που ελέγχει τη στάθμη του νερού. Όταν το επίπεδο του νερού φθάνει σε ένα αναμενόμενο ύψος, η λυχνία ένδειξης πλήρωσης νερού ανάβει. Ο κωδικός σφάλματος «Ε4» θα εμφανιστεί στην οθόνη. (Αν η αντλία νερού είναι χαλασμένη, όταν το νερό είναι πλήρες, αφαιρέστε το λαστιχένιο παρέμβυσμα στο κάτω μέρος της μονάδας και όλο το νερό θα αποστραγγιστεί εξωτερικά.)

Είναι πολύ σημαντικό το φίλτρο να καθαρίζεται τακτικά, διαφορετικά το κλιμαποτικό ενδέχεται να χάσει την ικανότητά του και να υποστεί σοβαρή βλάβη.

Η. Επεξηγήσεις συντήρησης Δήλωση:

1) Πριν από τον καθαρισμό βεβαιωθείτε ότι έχετε αποσυνδέσει τη μονάδα από την πρίζα.
2) Μην χρησιμοποιείτε βενζίνη ή άλλα χημικά για να καθαρίσετε τη μονάδα.
3) Μην πλένετε τη μονάδα απευθείας.
4) Αν το κλιματιστικό είναι χαλασμένο, επικοινωνήστε με τον αντιπρόσωπο ή το κατάστημα επισκευής.

1. Φίλτρο αέρα

-Αν το φίλτρο αέρα βουλώνει με σκόνη/βρωμιά, τότε πρέπει να καθαρίζεται μία φορά κάθε δύο εβδομάδες.

-Αποσυναρμολόγηση

Ανοίξτε τη γρίλια εισόδου αέρα και βγάλτε το φίλτρο αέρα.

-Καθαρισμός

Καθαρίστε το φίλτρο αέρα με ουδέτερο απορρυπαντικό σε χλιαρό νερό (40°C) και αφήστε το να στεγνώσει σε σκιερό μέρος. -Τοποθέτηση

Για να βάλετε το φίλτρο αέρα στη γρίλια εισαγωγής, επανατοποθετήστε τα εξαρτήματα όπως ήταν.

1. Καθαρίστε πρώτα την επιφάνεια του κλιματιστικού με ουδέτερο απορρυπαντικό και βρεγμένο πανί και κατόπιν σκουπίστε το με ένα στεγνό πανί.

Ε. Πριν από τη χρήση

Ελέγξτε αν ο σωλήνας εξαγωγής έχει στερεωθεί σωστά.

-Προσοχή για τις λειτουργίες ψύξης και αφύγρανσης -Όταν χρησιμοποιείτε την ψύξη και την αφύγρανση, αφήστε ένα ενδιάμεσο διάστημα τουλάχιστον 3 λεπτών ανάμεσα σε κάθε πάτημα του POWER.

-Το τροφοδοτικό πληροί τις απαιτήσεις.

-Η υποδοχή είναι για χρήση ΑC.

-Μην μοιράζεστε μία πρίζα με άλλες συσκευές.

-Η τροφοδοσία ηλεκτρικού ρεύματος είναι AC220-240V, 50Hz

1. Ενεργοποιήστε τη μονάδα

a) Συνδέστε και, στη συνέχεια, η μονάδα ηχεί μία φορά, Η ενδεικτική λυχνία τροφοδοσίας ανάβει..

b) Πατήστε το κουμπί “ Ⓤ kai, στη συνέχεια, η μονάδα ενεργοποιείται.

c) Η λυχνία LED εμφανίζει τη θερμοκρασία δωματίου και κάτω, την Αυτόματη λειτουργία.

1. Λειτουργία ψύξης

-Πατήστε το κουμπί «Mode» (Λειτουργία) μέχρι να εμφανιστεί το εικονίδιο «Cool» (Ψύξη).

-Πατήστε το κουμπί “+” ή “-” για να επιλέξετε μια επιθυμητή θερμοκρασία δωματίου.

(15°C -31°C)

-Πατήστε το κουμπί «Fan Speed» (Ταχύτητα ανεμιστήρα) για να επιλέξετε

ΧΕΙΡΙΣΜΟΣ ΤΩΝ ΤΡΟΠΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΠΕΡΙΓΡΑΦΗ ΕΓΚΑΤΑΣΤΑΣΗΣ

την ταχύτητα του αέρα..

1. Λειτουργία αφύγρανσης Πατήστε το κουμπί «Mode» (Λειτουργία) μέχρι να εμφανιστεί το εικονίδιο «Dehumidify» (Αφύγρανση). -Αυτόματη ρύθμιση της επιλεγμένης θερμοκρασίας στην τρέχουσα θερμοκρασία δωματίου μείου 2°C.

-Ρυθμίστε αυτόματα το μοτέρ του ανεμιστήρα στην ΧΑΜΗΛΗ ταχύτητα αέρα.

1. Λειτουργία ανεμιστήρα

-Πατήστε το κουμπί «Mode» (Λειτουργία) μέχρι να εμφανιστεί το εικονίδιο «Fan» (Ανεμιστήρας).

-Πατήστε το κουμπί «Fan Speed» (Ταχύτητα ανεμιστήρα) για να επιλέξετε την ταχύτητα του αέρα..

1. Λειτουργία θέρμανσης (αυτή η λειτουργία δεν είναι διαθέσιμη για μονάδες μόνο ψύξης) - Πατήστε το κουμπί «Mode» (Λειτουργία) μέχρι να εμφανιστεί το εικονίδιο «Heat» (Θέρμανση).

-Πατήστε το κουμπί “+” ή “-” για να επιλέξετε μια επιθυμητή θερμοκρασία δωματίου.

(15°C -31°C)

-Πατήστε το κουμπί «Fan Speed» (Ταχύτητα ανεμιστήρα) για να επιλέξετε την ταχύτητα του αέρα..

1. Ωειτουργία χρονοδιακόπτη

a) Πατήστε το κουμπί «Timer» (Χρονοδιακόπτης) για να ορίσετε την ώρα αυτόματης απενεργοποίησης ενώ η μονάδα είναι σε λειτουργία. b) Πατήστε το κουμπί «Timer» (Χρονοδιακόπτης) για να ορίσετε την ώρα αυτόματης απενεργοποίησης ενώ η μονάδα είναι έτοιμη. c) Ο χρόνος μπορεί να προσαρμόζεται σε ένα εύρος τιμών από 1 ώρα έως 24 ώρες. Πατήστε το κουμπί «temp up» (αύξηση

χρόνου) “+” ή «temp down» (μείωση χρόνου) “-” για να αυξήσετε ή να μειώσετε το χρόνο κατά 1 ώρα, πατώντας μία φορά.

1. Μειτουργία

a) Η Άειτουργία είναι ενεργή όταν η μονάδα βρίσκεται σε λειτουργία. b) Πατήστε το κουμπί σε λειτουργία. Τότε η μονάδα θα λειτουργήσει σε κατάσταση αναστολής λειτουργίας και ο επάνω φυγοκεντρικός ανεμιστήρας θα περιστραφεί αυτόματα σε χαμηλή ταχύτητα. Η ρυθμισμένη θερμοκρασία θα αυξηθεί κατά 1°C μετά από μία ώρα και θα αυξηθεί κατά 2°C μετά από δύο ώρες. Μετά από έξι ώρες, η μονάδα θα σταματήσει να λειτουργεί.

1. Λειτουργία

a) όταν ενεργοποιείται το κουμπί ταλάντευσης, το περιστρεφόμενο πτερύγιο ταλαντεύεται αυτόματα πάνω- κάτω. Αν θέλετε να το σταματήσετε, πατήστε ξανά το κουμπί.

Συντήρηση

Καθαρίστε τη μονάδα με ένα μαλακό υγρό πανί. Μην χρησιμοποιείτε διαλύτες ή ισχυρά καθαριστικά, καθώς αυτά τα υλικά μπορούν να βλάψουν την επιφάνεια της μονάδας.

Σέρβις

Αν το κλιματιστικό απαιτεί σέρβις, πρέπει πρώτα να επικοινωνήσετε με το τοπικό σας κατάστημα λιανικής πώλησης. Για οποιαδήποτε αξίωση καταβολής εγγύησης απαιτείται η απόδειξη αγοράς.

Οδηγίες αποθήκευσης

Αποθήκευση λόγω τέλους εποχής

1) Ξεβιδώστε πλήρως το κάλυμμα της αποστράγγισης και τραβήξτε έξω το πώμα για να εκκενώσετε πλήρως το συμπυκνωμένο νερό.

2) Διατηρήστε τη μονάδα σε λειτουργία ανεμιστήρα για μισή ημέρα ώστε να στεγνώσει εντελώς το εσωτερικό της μονάδας και να αποτρέψετε τη δημιουργία μούχλας.

3) Απενεργοποιήστε τη μονάδα, τραβήξτε

το βύσμα και στη συνέχεια τυλίξτε το καλώδιο τροφοδοσίας γύρω από τον στυλίσκο περιτύλιξης του καλωδίου, τοποθετήστε το βύσμα στην οπή γενικής στερέωσης στο πίσω μέρος της μονάδας, τοποθετήστε το πώμα νερού και το κάλυμμα αποστράγγισης.

4) Αφαιρέστε το συγκρότημα του σωλήνα εξαγωγής της θερμότητας, καθαρίστε και φυλάξτε το με κατάλληλο τρόπο.

Σημειώσεις:

Κατά την αφαίρεση συγκρατήστε το συγκρότημα του εύκαμπτου σωλήνα εξαγωγής και με τα δύο χέρια.

Ωθήστε τους συνδετήρες στην άκρη στην έξοδο του αέρα, χρησιμοποιώντας τους αντίχειρές σας και, στη συνέχεια, τραβήξτε προς τα έξω το συγκρότημα του σωλήνα εξαγωγής.

5) Συσκευάστε σωστά το κλιματιστικό με μια μαλακή πλαστική σακούλα και αποθηκεύστε το σε ξηρό μέρος λαμβάνοντας κατάλληλα μέτρα προστασίας από τη σκόνη διατηρώντας τη μονάδα μακριά από παιδιά.

6) Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο και φυλάξτε τις σε κατάλληλο μέρος.

Σημείωση:

Βεβαιωθείτε ότι η μονάδα αποθηκεύεται σε ξηρό μέρος.

'Ολα τα εξαρτήματα της μονάδας πρέπει να προστατεύονται σωστά.

Η βάση καλωδίου τροφοδοσίας και η υποδοχή γενικής χρήσης μπορούν να προστατεύσουν σωστά το καλώδιο τροφοδοσίας.

Υψηλή θέση εξόδου του αέρα εξαγωγής, εύκολη συναρμολόγηση και γρήγορος εξαερισμός.

'Εξυπνο, φιλικό προς το περιβάλλον και εξοικονόμηση ενέργειας με το αυτο- εξατμιζόμενο σύστημα ψύξης.

24ωρη λειτουργία χρονοδιακόπτη, μοναδική μουσική υπενθύμισης on/off.

Προστασία επανεκκίνησης του συμπιεστή με καθυστέρηση 3 λεπτών και άλλες λειτουργίες πολλαπλής προστασίας.

ΠΡΟΒΛΗΜΑ ΑΙΤΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ
Η μονάδα δεν ξεκινά όταν πατάτε το κουμπί ον/οff	Δεν είναι συνδεδεμένη / Βύσμα ή υποδοχή κατεστραμμένα. Συνδέστε στο ρεύμα ή την υποδοχή ή αντικαταστήστε το βύσμα ή την υποδοχή.
	Η ασφάλεια κάηκε Αντικαταστήστε την ασφάλεια (3.15Α/250ΑС)
	Η θερμοκρασία δωματίου είναι χαμηλότερη από τη θερμοκρασία ρύθμισης. (Λειτουργία ψύξης)	Επαναφορά της θερμοκρασίας
Δεν είναι αρκετά δροσερά	Οι πόρτες ή τα παράθυρα δεν είναι κλειστά. Βεβαιωθείτε ότι όλα τα παράθυρα και οι πόρτες είναι κλειστά.
	Υπάρχουν πηγές θερμότητας μέσα στο δωμάτιο. Αφαιρέστε τις πηγές θερμότητας, αν είναι δυνατόν
	Ο εύκαμπτος σωλήνας αέρα εξάτμισης δεν συνδέεται ή εμποδίζεται. Συνδέστε ή καθαρίστε τον εύκαμπτο αεραγωγό εξάτμισης.
	Η ρύθμιση της θερμοκρασίας είναι πολύ υψηλή. Επαναφορά της θερμοκρασίας
	Η είσοδος του αέρα είναι μπλοκαριομένη. Καθαρίστε την είσοδο αέρα.
Υψηλό επίπεδο θορύβου	Το δάπεδο δεν είναι επίπεδο ή δεν είναι αρκετά επίπεδο	Τοποθετήστε τη μονάδα σε ένα επίπεδο, αν είναι δυνατόν
	Ο ήχος προέρχεται από τη ροή της ψυκτικής ουσίας μέσα στο κλιματιστικό	Είναι φυσιολογικό.
Αν αντιμετωπίζετε πρόβλημα με το κλιματιστικό φορητό κλιματιστικό, ανατρέξτε στις παρακάτω οδηγίες αντιμετώπισης προβλημάτων. Αν καμία ενέργεια από τις παρακάτω δεν έχει αποπελεσμα, επικοινωνήστε με το κατάστημα λιονικής πώλησης για σέρβις του κλιματιστικού σας.

ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΟΣ	ΑΙΤΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ
Κώδικας Ε2	Αποτυχία ή βλάβη αισθητήρα θερμοκρασίας δωματίου	Αντικαταστήστε τον αισθητήρα θερμοκρασίας δωματίου
Κωδικός Ε3	Αποτυχία αισθητήρα θερμοκρασίας εξατμιστήρα.	Αντικαταστήστε τον αισθητήρα θερμοκρασίας εξατμιστήρα
Κώδικας Ε4	Δεξαμενή νερού πλήρης	Εκκενώστε τη δεξαμενή νερού.

Εγγυήσεις

2ετής εγγύηση καταναλωτή για κατασκευαστικές βλάβες. Σημειώσετε ότι η εγγύηση ισχύει μόνο με την επίδειξη της απόδειξης αγοράς. Η εγγύηση ισχύει μόνο εάν το προϊόν χρησιμοποιείται σύμφωνα με τις οδηγίες και τις προειδοποιήσεις ασφαλείας που αναφέρονται ρητά στο παρόν εγχειρίδιο. Η εγγύηση δεν καλύπτει ζημιές που προκαλούνται από ακατάλληλο χειρισμό του προϊόντος.

ΣΗΜΕΪΩΣΗ: Η 2ετής εγγύηση ισχύει μόνο για τους καταναλωτές και όχι για εμπορική χρήση της μονάδας.

ΣΗΜΕΙΩΣΗ!

Εγγραφείτε στον ιστότοπο www.warranty-woods.com και διαβάστε σχετικά με το πώς μπορείτε να αποκτήσετε την εκτεταμένη εγγύηση.

Συνιστώμενα όρια χρήσης

Η βέλτιστη περιβαλλοντική θερμοκρασία λειτουργίας για την ψύξη είναι 17-35 °C, και η βέλτιστη περιβαλλοντική θερμοκρασία για τη θέρμανση είναι 8-25 °C. Η μονάδα λειτουργεί έως τους +43°C. Παράμετρος ασφάλειας: φ 5,0 x20 mm

TEXNIKA

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ	ΑС Milan 7Κ ΑС Milan 9Κ ΑС Como 12Κ
Ψυκτική ικανότητα	2000 W	2600 W	3500 W
Κατανάλωση ισχύος	750 W	950 W	1250W
Ροή αέρα: 350 m3/h 350 m3/h 380 m3/h
Ενεργειακή κλάση Α Α Α
Λφύγρανση	19 L / 24h	24 L / 24h	28,8 L / 24h
Ρύθμιση θερμοκρασίας	15-31°C	15-31°C	15-31°C
Θερμοκρασία λειτουργίας	16-43°C	16-43°C	16-43°C
Βαθμός Ενεργειακής Απόδοσης (EER)	2,6	2,6	2,6
Μήκος σωλήνα αποοτράγγισης	1,0 m	1,0 m	1,0 m
Διάμετρος σωλήνα	10 mm	10 mm	10 mm
Ψυκτικό μέσο	R290/100g	R290/160g	R290/220g
Στάθμη θορύβου σε ντεσιμπέλ	61dB	61dB	52dB
Βάρος	22 kg	24 kg	25 kg
Διαστάσεις σε χιλιοστά, Μ x Π x Y	355x350x700	355x350x700	355x350x700

*Ενδέχεται να προκύψουν τεχνικές αλλαγές και βελτιώσεις. Όλες οι τιμές είναι κατά προσέγγιση και ενδέχεται να ποικίλουν λόγω εξωτερικών συνθηκών, όπως η θερμοκρασία, ο εξαερισμός και η υγρασία.

*Η σήμανση αυτή υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με άλλα οικιακά απόβλητα σε ολόκληρη την ΕΕ. Για αποφυγή πιθανής βλάβης του περιβάλλοντος ή της ανθρώπινης υγείας από την ανεξέλεγκτη διάθεση αποβλήτων, ανακυκλώστε τη συσκευή με υπευθυνότητα για την προώθηση της βιώσιμης επαναχρησιμοποίησης των υλικών πόρων. Για να μας επιστρέψετε τη συσκευή σας, παρακαλούμε χρησιμοποιήστε τα συστήματα επιστροφής και συλλογής ή επικοινωνήστε με το κατάστημα λιανικής πώλησης όπου αγοράσατε το προϊόν. Μπορούν να παραλάβουν αυτό το προϊόν για περιβαλλοντικά ασφαλή ανακύκλωση.

WOOD'S FYRIR HREINT OG HEILSUSAMLEGT INNANHÚSLOFT
