ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NT 552 Tact² Me I Kärcher

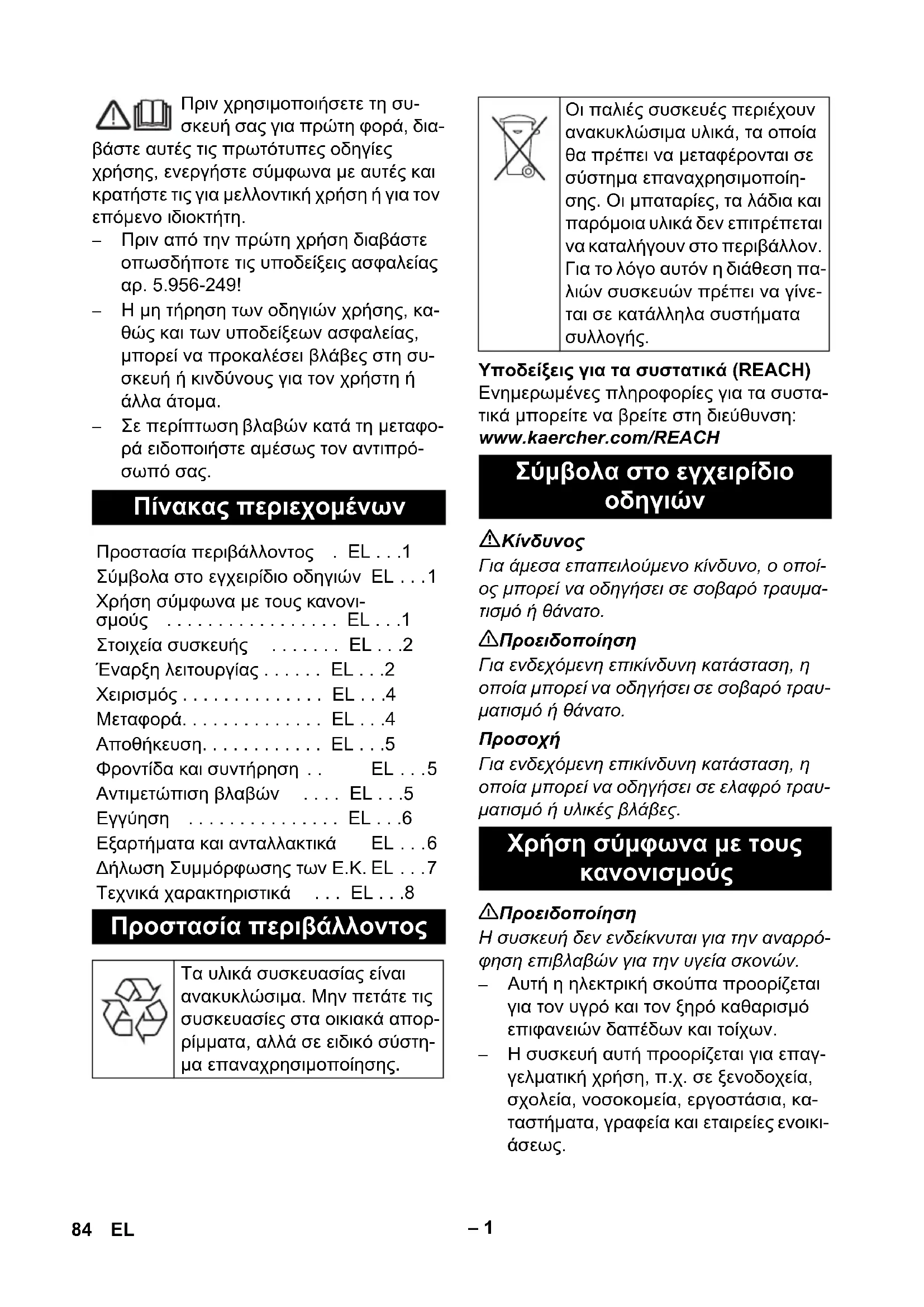

Osa-nro Johdon pituus EU 6.649-915.0 10 m 83FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249! – Η μη τήρηση των οδηγιών χρήσης, κα- θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συ- σκευή ή κινδύνους για τον χρήστη ή άλλα άτομα. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα- τισμό ή θάνατο. 몇 Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυ- ματισμό ή υλικές βλάβες. 몇 Προειδοποίηση Η συσκευή δεν ενδείκνυται για την αναρρό- φηση επιβλαβών για την υγεία σκονών. – Αυτή η ηλεκτρική σκούπα προορίζεται για τον υγρό και τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων. – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, κα- ταστήματα, γραφεία και εταιρείες ενοικι-

• Πίνακας περιεχομένων Προστασία περιβάλλοντος . EL p. 1
• Σύμβολα στο εγχειρίδιο οδηγιών EL Χρήση σύμφωνα με τους κανονι- σμούς p. 1
• EL Στοιχεία συσκευής p. 1
• EL Έναρξη λειτουργίας p. 2
• EL Χειρισμός p. 2
• EL Μεταφορά p. 4
• EL Αποθήκευση p. 4
• EL Φροντίδα και συντήρηση p. 5
• EL Αντιμετώπιση βλαβών p. 5
• EL Εγγύηση p. 5
• EL p. 6
• Εξαρτήματα και ανταλλακτικά EL p. 6
• Δήλωση Συμμόρφωσης των Ε.Κ. EL Τεχνικά χαρακτηριστικά p. 7
• EL Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορ- ρίμματα, αλλά σε ειδικό σύστη- μα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα p. 8

Σύμβολα στο εγχειρίδιο

Χρήση σύμφωνα με τους κανονισμούς 84 EL– 2 1 Ηλεκτρόδια 2 Εύκαμπτος σωλήνας αναρρόφησης 3 Λαβή μεταφοράς 4 Ασφάλιση της κεφαλής αναρρόφησης 5 Ενδιάμεσος δακτύλιος 6 Τροχός 7 Τροχήλατη βάση 8 Δοχείο ρύπων 9 Τροχίσκος πλαισίου με φρένο ακινητο-

10 Κεφαλή αναρρόφησης 11 Τροχίσκος δοχείου ρύπων 12 Μπεκ δαπέδου 13 Σωλήνας αναρρόφησης 14 Ράβδος του μηχανισμού απόθεσης 15 Χειρολαβή δοχείου ρύπων 16 Στόμιο αναρρόφησης 17 Κάλυμμα φίλτρου 18 Στήριγμα ελαστικού σωλήνα και καλω-

20 Προέκταση ηλεκτροδίων 21 Περιστροφικός διακόπτης 22 Λαβή μεταφοράς 23 Στήριγμα για ακροφύσιο δαπέδου 24 Στήριγμα για ακροφύσιο αρμών 25 Στήριγμα για σωλήνα αναρρόφησης 26 Πινακίδα τύπου 27 Επίπεδο πτυχωτό φίλτρο 28 Καλώδιο τροφοδοσίας 29 Καθάρισμα φίλτρου – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Κατά την αναρρόφηση δεν επιτρέπεται να απομακρύνεται ποτέ το επίπεδο πτυχωτό

Οι γειωμένοι ρευματοδότες τροφοδοσίας διοχετεύουν τα ηλεκτροστατικά φορτία. Έτσι αποφεύγονται οι σπίθες και η υπερ- ροή ρεύματος των αγώγιμων εξαρτημάτων (προαιρετικά). – Κατά την αναρρόφηση λεπτής σκόνης μπορεί να χρησιμοποιηθεί επιπλέον μια σακούλα απόρριψης (ειδικό εξάρτημα). Ασφαλίστε το φρένο ακινητοποίησης.

Τραβήξτε προς τα πάνω τη λαβή του μηχανισμού απόθεσης. Το δοχείο θα απασφαλιστεί και θα κατέβει.

Τραβήξτε το δοχείο από τη χειρολαβή.

Τοποθετήσετε τη σακούλα απόρριψης

να εφάπτεται καλά με τα τοι- χώματα και το δάπεδο του δοχείου. Περάστε τη σακούλα απόρριψης πάνω από το δοχείο. Φροντίστε να μην είναι περασμένη η σακούλα απόρριψης πάνω από τα πτερύγια ανάρτησης του

Τοποθετήστε ξανά το δοχείο και ασφα- λίστε το με τη λαβή του μηχανισμού

몇 Προειδοποίηση Κίνδυνος σύνθλιψης! Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δο- χείο ρύπων και τον ενδιάμεσο δακτύλιο ή κοντά στο μηχανισμό ανύψω- σης. Ασφαλίστε το δοχείο με τις δύο λαβές του μηχανισμού απόθεσης χρησιμοποιώ- ντας και τα δύο χέρια σας. Στοιχεία συσκευής Αναγνωριστικό χρώματος Έναρξη λειτουργίας Αντιστατικό σύστημα Ξηρή αναρρόφηση Τοποθέτηση της σακούλας απόρριψης 85EL– 3

Αποσυναρμολογήστε τη λωρίδα βουρ-

Τοποθετήστε τα λαστιχένια χείλη. Υπόδειξη: Η ανάγλυφη πλευρά του λαστι- χένιου χείλους πρέπει να είναι στραμμένη προς τα έξω. – Κατά την αναρρόφηση υγρών ρύπων πρέπει να απομακρύνετε πάντα τη σα- κούλα απόρριψης (ειδικός εξοπλισμός). Ασφαλίστε το φρένο ακινητοποίησης.

Τραβήξτε προς τα πάνω τη λαβή του μηχανισμού απόθεσης. Το δοχείο θα απασφαλιστεί και θα κατέβει.

Τραβήξτε το δοχείο από τη χειρολαβή.

Ανασηκώστε κι αναποδογυρίστε τη σα

κούλα απόρριψης. Κλείστε στεγανά τη σακούλα απόρρι- ψης με ταινία σφράγισης. Αφαιρέστε τη σακούλα απόρριψης. Διαθέστε τη σακούλα απόρριψης σύμ- φωνα με τις νομικές διατάξεις. Τοποθετήστε ξανά το δοχείο και ασφα- λίστε το με τη λαβή του μηχανισμού

몇 Προειδοποίηση Κίνδυνος σύνθλιψης! Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δο- χείο ρύπων και τον ενδιάμεσο δακτύλιο ή κοντά στο μηχανισμό ανύψω- σης. Ασφαλίστε το δοχείο με τις δύο λαβές του μηχανισμού απόθεσης χρησιμοποιώ- ντας και τα δύο χέρια σας.

Δώστε προσοχή στις τοπικές προδιαγρα-

την επεξεργασία λυμάτων. – Κατά την αναρρόφηση υγρών ακαθαρ- σιών με το ακροφύσιο επίπλων ή αρ- μών, ή όταν πρόκειται να αναρροφηθεί κυρίως νερό από το δοχείο, συνιστούμε την απενεργοποίηση της λειτουργίας "Αυτόματου καθαρισμού φίλτρου". – Όταν σημειωθεί η μέγιστη στάθμη υγρών, η συσκευή απενεργοποιείται

– Όταν πρόκειται για μη αγώγιμα υγρά (για παράδειγμα γαλάκτωμα τρυπα- νιών, λάδια και λίπη) δεν απενεργο- ποιείται η συσκευή όταν γεμίσει το δοχείο. Η στάθμη πλήρωσης πρέπει να ελέγχεται διαρκώς και να γίνεται εγκαίρως εκκένωση του δοχείου. – Μετά το πέρας της υγρής αναρρόφη- σης: Καθαρίστε το επίπεδο πτυχωτό φίλτρο με το σύστημα καθαρισμού φίλ- τρου. Καθαρίστε τα ηλεκτρόδια και τις προεκτάσεις τους με μια βούρτσα. Κα- θαρίστε το δοχείο με ένα υγρό πανί και στεγνώστε το.

Ο εύκαμπτος σωλήνας αναρρόφησης είναι εξοπλισμένος με σύστημα κουμπωτού συνδέσμου. Μπορούν να συνδεθούν όλα τα τμήματα εξαρτημάτων C-40/C-DN-40. Υγρή αναρρόφηση Εγκατάσταση πλαστικών χειλέων Αφαίρεση της σακούλας απόρριψης

Σύνδεσμος κλιπ 86 EL– 4 Συνδέστε το ρευματολήπτη στην πρίζα. Ενεργοποιήστε τη συσκευή από τον πε- ριστροφικό διακόπτη. Η συσκευή διαθέτει νέου τύπου, διπλό σύ- στημα καθαρισμού φίλτρου, ιδιαίτερα απο- τελεσματικό για λεπτή σκόνη. Το επίπεδο πτυχωτό φίλτρο καθαρίζεται αυτόματα με ρεύμα αέρα (παλμικός ήχος) ανά 7,5 δευτε-

Απενεργοποιήστε τη συσκευή από τον περιστροφικό

Βγάλτε το ρευματολήπτη. Ασφαλίστε το φρένο ακινητοποίησης.

Τραβήξτε προς τα πάνω τη λαβή του μηχανισμού απόθεσης. Το δοχείο θα απασφαλιστεί και θα κατέβει.

Τραβήξτε το δοχείο από τη χειρολαβή. Αδειάστε τον κάδο. Τοποθετήστε ξανά το δοχείο και ασφα- λίστε το με τη λαβή του

몇 Προειδοποίηση Κίνδυνος σύνθλιψης! Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δο- χείο ρύπων και τον ενδιάμεσο δακτύλιο ή κοντά στο μηχανισμό ανύψω- σης. Ασφαλίστε το δοχείο με τις δύο λαβές του μηχανισμού απόθεσης χρησιμοποιώ- ντας και τα δύο χέρια σας. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπι- σμα με ένα υγρό πανί.

Φυλάξτε το σωλήνα αναρρόφησης και το καλώδιο τροφοδοσίας σύμφωνα με τις εικόνες. Τοποθετήστε τη συσκευή σε στεγνό χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρ- μόδια άτομα.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Βγάλτε το σωλήνα αναρρόφησης με το ακροφύσιο δαπέδου από το στήριγμα. Για να μεταφέρετε τη συσκευή, κρατή- στε την από τη λαβή μεταφοράς και το σωλήνα αναρρόφησης. Για να μεταφέρετε τη συσκευή, κρατή- στε την από το τροχήλατο πλαίσιο και από τη λαβή ώθησης.

τη μεταφορά σε μεγάλες αποστά- σεις, τραβήξτε τη συσκευή από τη λαβή

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Περιστροφικός διακόπτης – Συσκευή ΟΝ – Kαθαρισμός φίλτρου OFF – Συσκευή ΟFF – Συσκευή ΟΝ – Καθαρισμός φίλτρου

Ενεργοποίηση της μηχανής Αυτόματος καθαρισμός του φίλτρου Απενεργοποίηση της μηχανής Έπειτα από κάθε λειτουργία Εκκένωση του δοχείου Καθαρισμός συσκευής Φύλαξη της συσκευής

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Ανοίξτε το κάλυμμα του φίλτρου. Αντικαταστήστε το επίπεδο πτυχωτό

Κλείστε το κάλυμμα του φίλτρου. Θα ακούσετε τον ήχο ασφάλισης. Ασφαλίστε το φρένο ακινητοποίησης.

Τραβήξτε προς τα πάνω τη λαβή

μηχανισμού απόθεσης. Το δοχείο θα απασφαλιστεί και θα κατέβει.

Τραβήξτε το δοχείο από τη χειρολαβή.

Ανασηκώστε κι αναποδογυρίστε τη σα- κούλα απόρριψης. Κλείστε στεγανά τη σακούλα απόρρι- ψης με ταινία σφράγισης. Αφαιρέστε τη σακούλα απόρριψης. Διαθέστε τη σακούλα απόρριψης σύμ- φωνα με τις νομικές διατάξεις

Τοποθετήσετε τη νέα σακούλα απόρρι- ψης έτσι, ώστε να εφάπτεται καλά με τα τοιχώματα και το δάπεδο του δοχείου. Περάστε τη σακούλα απόρριψης πάνω από το δοχείο. Φροντίστε να μην είναι περασμένη η σακούλα απόρριψης πάνω από τα πτερύγια ανάρτησης του

Τοποθετήστε ξανά το δοχείο και ασφα

λίστε το με τη λαβή του μηχανισμού

몇 Προειδοποίηση Κίνδυνος σύνθλιψης! Κατά το κλείδωμα, μην τοποθετείτε ποτέ τα χέρια σας ανάμεσα στο δο- χείο ρύπων και τον ενδιάμεσο δακτύλιο ή κοντά στο μηχανισμό ανύψω- σης. Ασφαλίστε το δοχείο με τις δύο λαβές του μηχανισμού απόθεσης χρησιμοποιώ- ντας και τα δύο χέρια σας. Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης.

Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Καθαρίστε τις προεκτάσεις ηλεκτροδί- ων με μια βούρτσα. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Ελέγξτε την πρίζα και την ασφάλεια της παροχής ρεύματος. Ελέγξτε το καλώδιο τροφοδοσίας, το φις, τα ηλεκτρόδια και τις προεκτάσεις των ηλεκτροδίων της συσκευής. Θέστε τη συσκευή σε λειτουργία. Αδειάστε τον

Φροντίδα και συντήρηση Αντικατάσταση του επίπεδου πτυχωτού φίλτρου Αντικατάσταση της σακούλας

Καθαρισμός ηλεκτροδίων και των προεκτάσεών τους Αντιμετώπιση βλαβών Η τουρμπίνα αναρρόφησης δεν

Η τουρμπίνα απενεργοποιείται 88 EL– 6 Απενεργοποιήστε τη συσκευή, περιμέ- νετε 5 δευτερόλεπτα και ενεργοποιήστε την ξανά έπειτα από 5 δευτερόλεπτα. Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Καθαρίστε τις προεκτάσεις ηλεκτροδί- ων με μια βούρτσα. Απομακρύνετε τις εμπλοκές του ακρο- φυσίου αναρρόφησης, του σωλήνα αναρρόφησης, του ελαστικού σωλήνα αναρρόφησης ή του επίπεδου πτυχω- τού φίλτρου Αντικαταστήστε τη γεμάτη σακούλα απόρριψης (ειδικός εξοπλισμός). Ασφαλίστε καλά το κάλυμμα φίλτρου. Αντικαταστήστε το επίπεδο πτυχωτό

Ελέγξτε εάν έγινε σωστή τοποθέτηση του επίπεδου πτυχωτού φίλτρου. Αντικαταστήστε το επίπεδο πτυχωτό

Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με

Καθαρίστε τις προεκτάσεις ηλεκτροδί- ων με μια βούρτσα. Ελέγχετε συνεχώς τη στάθμη πλήρω- σης σε υγρό που δεν είναι ηλεκτρικά

Ο ελαστικός σωλήνας αναρρόφησης δεν είναι συνδεδεμένος. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Σε κάθε χώρα ισχύουν οι όροι

που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει

ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής – Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέ- λος των οδηγιών χρήσης. – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης. Η τουρμπίνα αναρρόφησης δεν ενεργοποιείται μετά το άδειασμα

Η αναρροφητική ισχύς μειώνεται Διαρροή σκόνης κατά την

Ο αυτοματισμός απενεργοποίησης (υγρή αναρρόφηση) δεν ενεργοποιείται Ο αυτόματος καθαρισμός του φίλτρου δεν λειτουργεί Ο αυτόματος καθαρισμός φίλτρου δεν απενεργοποιείται Ο αυτόματος καθαρισμός φίλτρου δεν ενεργοποιείται

Εξαρτήματα και ανταλλακτικά 89EL– 7 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή-

χωρίς προηγούμενη συνεννόηση

5.957-701 Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2010/07/14 Δήλωση Συμμόρφωσης των

Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής αναρρόφησης Τύπος: 1.667-xxx Σχετικές οδηγίες των Ε.Κ. 2006/42/EK (+2009/127/EK) 2004/108/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Εφαρμοσθέντα εθνικά πρότυπα

CEO Head of Approbation 90 EL– 8 Τεχνικά χαρακτηριστικά NT 55/2 Tact² Me I Τάση ηλεκτρικού δικτύου V 220-240 Συχνότητα Hz 50/60 Μέγ. ισχύς W 2760 Ονομαστική ισχύς W 2400 Χωρητικότητα κάδου l55 Ποσότητα πλήρωσης υγρού l50 Ποσότητα αέρα (μέγ.) l/s 2x 74 Υποπίεση (μέγ.) kPa (mbar) 25,4 (254) Είδος προστασίας -- IPX4 Κατηγορία προστασίας -- I Σύνδεση ελαστικού σωλήνα αναρρόφησης (C-DN/C-ID) mm 40 Μήκος x Πλάτος x Ύψος mm 710 x 570 x 1070 Τυπικό βάρος λειτουργίας kg 43 Θερμοκρασία περιβάλλοντος (μέγ.) °C +40 Μετρούμενες τιμές κατά EN 60335-2-69 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 73 Αβεβαιότητα K

dB(A) 1 Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 Αβεβαιότητα K m/s

0,2 Καλώδιο τρο- φοδοσίας δι-

Αριθ. ανταλλ. Μήκος κα-
