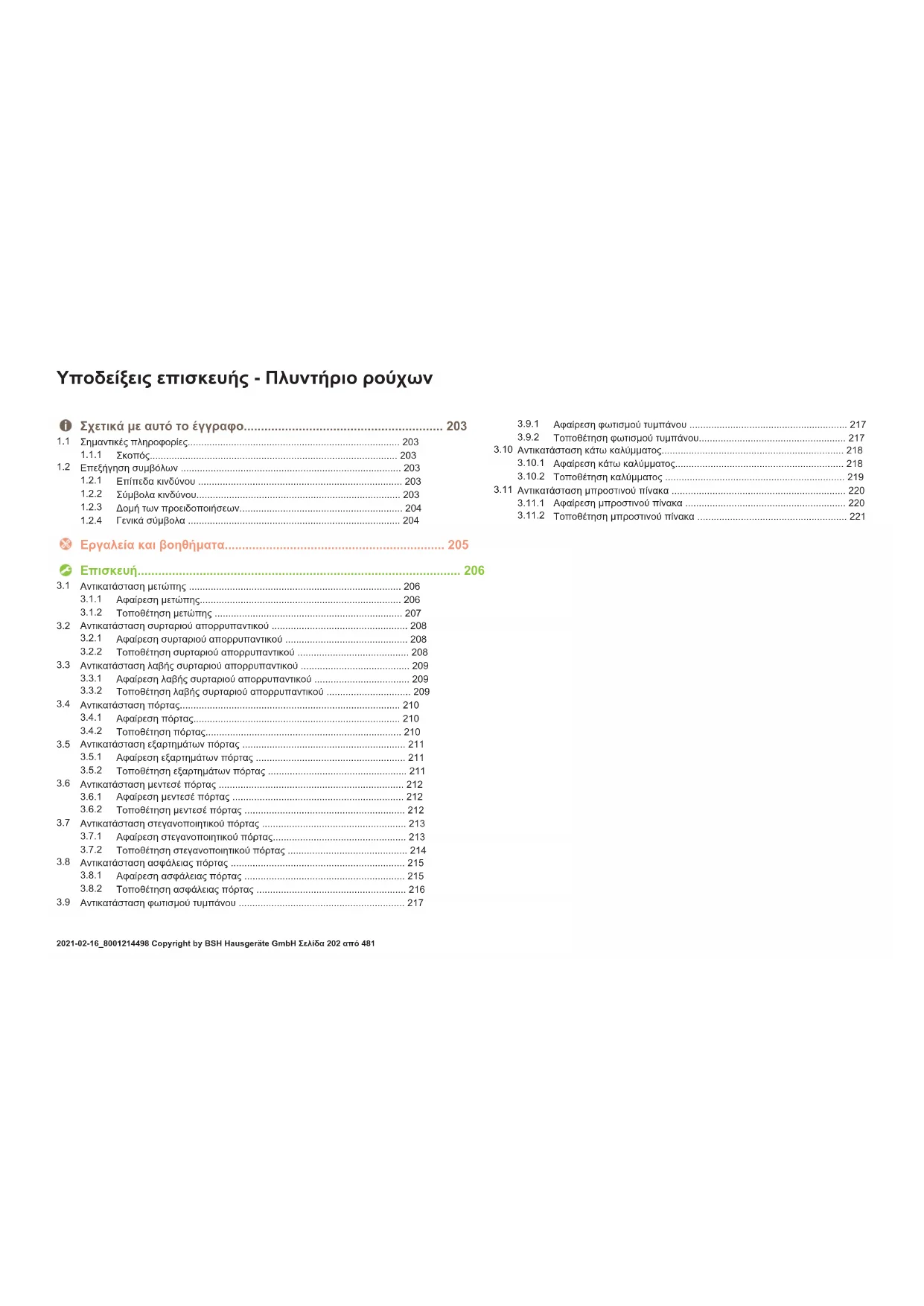

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ iQ500 WI12W324ES SIEMENS

Αντικατάσταση μετώπης ..............................................................................206

Τοποθέτηση μετώπης .....................................................................207

Αντικατάσταση συρταριού απορρυπαντικού ..................................................208

Αφαίρεση συρταριού απορρυπαντικού .............................................208

Τοποθέτηση συρταριού απορρυπαντικού .........................................208

Αντικατάσταση λαβής συρταριού απορρυπαντικού ........................................209

Αφαίρεση λαβής συρταριού απορρυπαντικού ...................................209

Τοποθέτηση λαβής συρταριού απορρυπαντικού ...............................209

Αντικατάσταση εξαρτημάτων πόρτας ............................................................211

Αφαίρεση εξαρτημάτων πόρτας .......................................................211

Τοποθέτηση εξαρτημάτων πόρτας ...................................................211

Αντικατάσταση μεντεσέ πόρτας ....................................................................212

Αφαίρεση μεντεσέ πόρτας ...............................................................212

Τοποθέτηση μεντεσέ πόρτας ...........................................................212

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................213

Αφαίρεση στεγανοποιητικού πόρτας.................................................213

Τοποθέτηση στεγανοποιητικού πόρτας ............................................214

Αντικατάσταση ασφάλειας πόρτας ................................................................215

Τοποθέτηση ασφάλειας πόρτας .......................................................216

Αντικατάσταση φωτισμού τυμπάνου .............................................................217

Αφαίρεση φωτισμού τυμπάνου ..........................................................217

Τοποθέτηση φωτισμού τυμπάνου......................................................217

Αντικατάσταση κάτω καλύμματος...................................................................218

Τοποθέτηση καλύμματος ..................................................................219

Αντικατάσταση μπροστινού πίνακα ................................................................220

Αφαίρεση μπροστινού πίνακα ...........................................................220

Τοποθέτηση μπροστινού πίνακα .......................................................221 Yποδείξεις επισκευής-Πλυντήριο ρούχων 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα202από481Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα203από481Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα204από481Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Βοηθητικό εργαλείο [15000155] Εργαλείο λυσίματος πλαστικών

[00340764] 100mm, για βίδες με κοπίλια

[15000441] Ροπόκλειδο 20 - 100 Nm Πλακέ κατσαβίδι [00340854] Λεπίδα 3,5mm x 0,6mm x 100mm, Προστατευτική μόνωση 1000V AC Πλακέ κατσαβίδι [00340855] Λεπίδα 5,5mm x 1,0mm x 125mm, Προστατευτική μόνωση 1000V AC Μυτοτσίμπιδο,

[00341269] Μήκος 200 mm

[00342182] Μήκος: 200mm Ονομασία Λεπτομέριες Εικόνες Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340811] Νούμερο κλειδιού (Γερμανοπολύγωνο) 10ºmm,

Combination wrench [00340814] Νούμερο κλειδιού (Γερμανοπολύγωνο) 13ºmm,

Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340817] Νούμερο κλειδιού (Γερμανοπολύγωνο) 17mm, M10 Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[15000459] Νούμερο κλειδιού (Γερμανοπολύγωνο) 16ºmm, M10 Εργαλεία και βοηθήματα 2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα205από481Επισκευή

3.1 Αντικατάσταση μετώπης

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ολίσθηση κεκλιμένων συσκευών! Κατάγματα οστών/τραυματισμοί σύνθλιψης

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

3.1.1 Αφαίρεση μετώπης

1. 1. Απασφαλίστε το στοιχείο συγκράτησης (1).

2. Αφαιρέστε το κάλυμμα (2).

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα206από4812. Αφαιρέστε τις βίδες. 3. 1. Απασφαλίστε τα στοιχεία συγκράτησης (1, 2).

2. Τραβήξτε τη μετώπη στο μπροστινό μέρος (3).

4. Αφαιρέστε τη μετώπη.

3.1.2 Τοποθέτηση μετώπης

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα207από4813.2 Αντικατάσταση συρταριού απορρυπαντικού Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.2.1 Αφαίρεση συρταριού απορρυπαντικού

1. Τραβήξτε έξω το συρτάρι απορρυπαντικού.

2. 1. Πιέστε κάτω το ένθετο (1).

2. Αφαιρέστε το συρτάρι απορρυπαντικού (2).

3.2.2 Τοποθέτηση συρταριού απορρυπαντικού

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα208από4813.3 Αντικατάσταση λαβής συρταριού απορρυπαντικού Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208

3.3.1 Αφαίρεση λαβής συρταριού απορρυπαντικού

1. Απασφαλίστε τα στοιχεία συγκράτησης.

2. Αφαιρέστε τη λαβή συρταριού απορρυπαντικού.

3.3.2 Τοποθέτηση λαβής συρταριού απορρυπαντικού

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα209από4813.4 Αντικατάσταση πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πόρτα είναι ανοιχτή. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού.

3.4.1 Αφαίρεση πόρτας

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση. Αφαιρέστε τις βίδες (1).

2. Αφαιρέστε την πόρτα προς τα επάνω.

3.4.2 Τοποθέτηση πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα210από4813.5 Αντικατάσταση εξαρτημάτων πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού. Η πόρτα έχει αφαιρεθεί.→210

3.5.1 Αφαίρεση εξαρτημάτων πόρτας

Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.

3.5.2 Τοποθέτηση εξαρτημάτων πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα211από4813.6 Αντικατάσταση μεντεσέ πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

3.6.1 Αφαίρεση μεντεσέ πόρτας

1. Απελευθερώστε δύο βίδες.

2. Αφαιρέστε την πόρτα.

3. Αποσυναρμολογήστε την πόρτα από έξω προς τα μέσα.

4. Αφαιρέστε τον μεντεσέ της πόρτας.

3.6.2 Τοποθέτηση μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα212από4813.7 Αντικατάσταση στεγανοποιητικού πόρτας

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208 Έχει αφαιρεθεί η μετώπη. Η πόρτα έχει αφαιρεθεί.→210 Το κάτω κάλυμμα έχει αφαιρεθεί.→218

3.7.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Λύστε τον συγκρατητή του φωτισμού τυμπάνου.

Κίνδυνος κατεστραμμένης επιφάνειας! Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα

Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης. Αφαιρέστε τον δακτύλιο έντασης από την τσιμούχα με πλαστικό εργαλείο.

3. Βγάλτε το στεγανοποιητικό πόρτας από τον μπροστινό πίνακα.

4. Βγάλτε τον συνδετήρα καλωδίου από την ασφάλεια πόρτας.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα213από4815. Λύστε τις βίδες με την υποδεικνυόμενη σειρά.

6. Αφαιρέστε το μπροστινό πλαίσιο.

7. Αποσυνδέστε όλες τις συνδέσεις εύκαμπτου σωλήνα.

8. Αφαιρέστε το στεγανοποιητικό της πόρτας.

3.7.2 Τοποθέτηση στεγανοποιητικού πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα214από4813.8 Αντικατάσταση ασφάλειας πόρτας Ως κατασκευαστής, υποχρεούμαστε να παρέχουμε στους πελάτες την ανταλλακτική ασφάλεια πόρτας, συμπεριλαμβανομένων των οδηγιών επισκευής σύμφωνα με τον Κανονισμό (ΕΕ) 2019/2023. Ωστόσο, θα θέλαμε να επισημάνουμε ότι μετά την αντικατάσταση της ασφάλειας πόρτας, απαιτείται ένας έλεγχος ηλεκτροτεχνικής ασφάλειας από εκπαιδευμένο ηλεκτρολόγο πριν τεθεί σε λειτουργία η συσκευή. Αυτό το άτομο πρέπει να είναι αποδεδειγμένα εκπαιδευμένο σύμφωνα με τους νόμους, τους κανονισμούς και τα πρότυπα της συγκεκριμένης χώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού. Έχει αφαιρεθεί η μετώπη. Η πόρτα έχει αφαιρεθεί.→210 Έχει αφαιρεθεί ο δακτύλιος τάνυσης. Έχει αφαιρεθεί ο μπροστινός πίνακας. Έχει αφαιρεθεί το στεγανοποιητικό πόρτας.

3.8.1 Αφαίρεση ασφάλειας πόρτας

1. Αποσυνδέστε το βύσμα ασφάλειας πόρτας.

2. Απασφαλίστε την ασφάλεια πόρτας.

3. Αφαιρέστε την ασφάλεια πόρτας.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα215από4813.8.2 Τοποθέτηση ασφάλειας πόρτας Η ασφάλεια πόρτας πρέπει να βρίσκεται στη σωστή θέση για να είναι βέβαιη η λειτουργία ανοίγματος της πόρτας έκτακτης ανάγκης της

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα216από4813.9 Αντικατάσταση φωτισμού τυμπάνου

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Ασφαλίστε τις συσκευές από ολίσθηση.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

3.9.1 Αφαίρεση φωτισμού τυμπάνου

1. Αφαιρέστε τη βάση του φωτισμού τυμπάνου από τη συσκευή.

2. Αποσυνδέστε τις ηλεκτρικές συνδέσεις.

3. Αφαιρέστε τον φωτισμό τυμπάνου από τη βάση του φωτισμού τυμπάνου.

3.9.2 Τοποθέτηση φωτισμού τυμπάνου

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα217από4813.10 Αντικατάσταση κάτω καλύμματος Εικ.1: Κάλυμμα ομάδας κατώτερου σημέίου Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού.

3.10.1 Αφαίρεση κάτω καλύμματος

Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

1. Αφαιρέστε το κάτω κάλυμμα.

2. Αποσυνδέστε τον εύκαμπτο σωλήνα από τη βάση.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα218από4813. 1. Ξεβιδώστε τη βίδα (1).

2. Πιέστε στο σημείο συγκράτησης και αφαιρέστε προς τα κάτω (2).

4. Τραβήξτε το κάτω κάλυμμα ομάδα και αφαιρέστε προς τα εμπρός.

5. Τραβήξτε τον εύκαμπτο σωλήνα από το κάλυμμα.

3.10.2 Τοποθέτηση καλύμματος

Εγκαταστήστε με την αντίθετη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα219από4813.11 Αντικατάσταση μπροστινού πίνακα

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού.→208 Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού. Η πόρτα έχει αφαιρεθεί.→210 Έχει αφαιρεθεί το στεγανοποιητικό πόρτας.

3.11.1 Αφαίρεση μπροστινού πίνακα

1. Λύστε τον συγκρατητή του φωτισμού τυμπάνου.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Ασφαλίστε τα εξαρτήματα από πτώση. Λύστε τις βίδες με την υποδεικνυόμενη σειρά.

2021-02-16_8001214498 Copyright by BSH Hausgeräte GmbH Σελίδα220από4813. Αφαιρέστε το μπροστινό πλαίσιο.

3.11.2 Τοποθέτηση μπροστινού πίνακα

Εγκαταστήστε με την αντίθετη σειρά.
