ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NT 301 Tact Te Kärcher

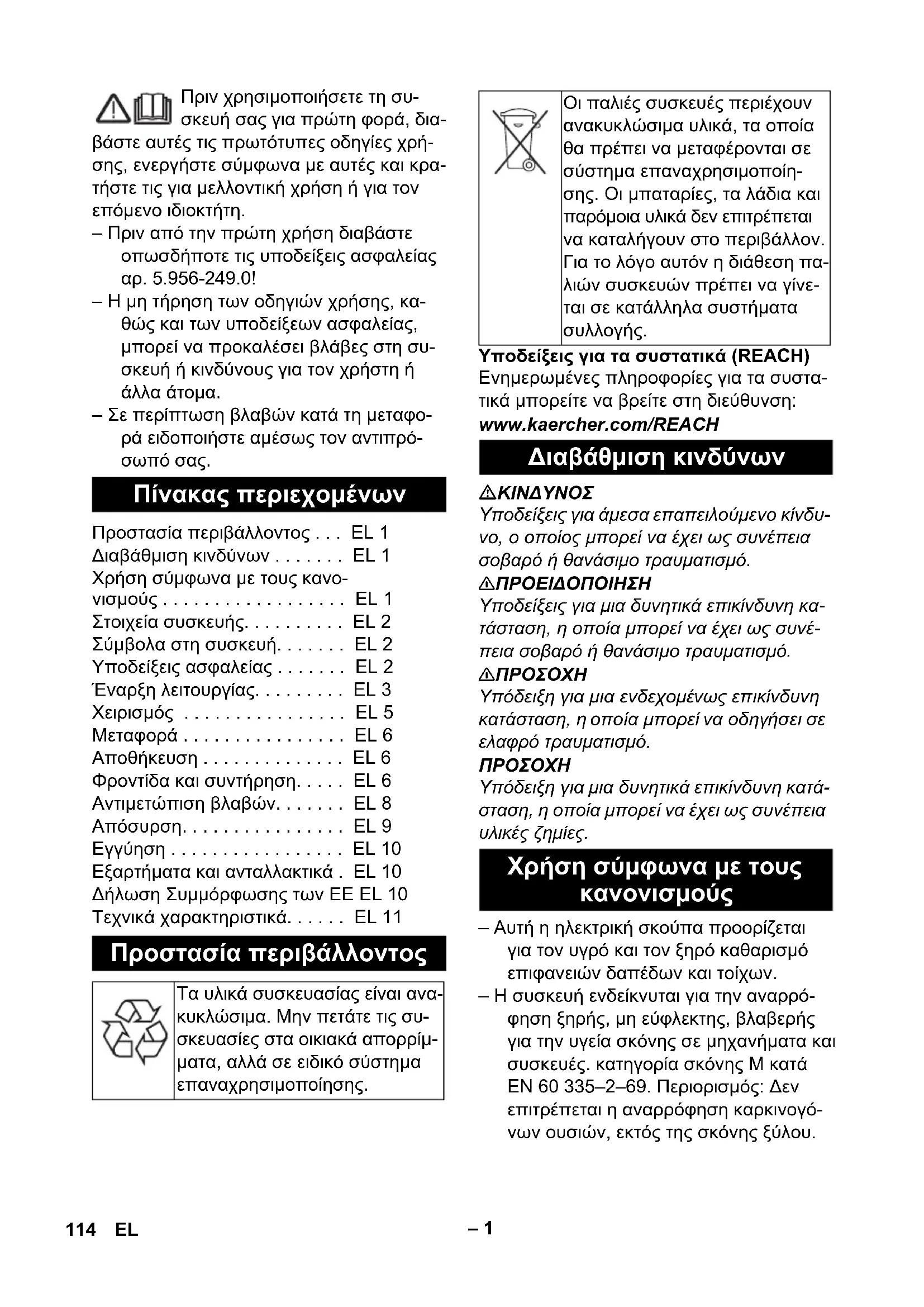

Osa-nro Johdon pi- tuus EU 6.650-665.0 7,5 m GB 6.650-728.0 7,5 m CH 6.650-726.0 7,5 m AU 6.650-727.0 7,5 m 113FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249.0! – Η μη τήρηση των οδηγιών χρήσης, κα- θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συ- σκευή ή κινδύνους για τον χρήστη ή άλλα άτομα. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. – Αυτή η ηλεκτρική σκούπα προορίζεται για τον υγρό και τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων. – Η συσκευή ενδείκνυται για την αναρρό- φηση ξηρής, μη εύφλεκτης, βλαβερής για την υγεία σκόνης σε μηχανήματα και συσκευές. κατηγορία σκόνης M κατά EN 60 335–2–69. Περιορισμός: Δεν επιτρέπεται η αναρρόφηση καρκινογό- νων ουσιών, εκτός της σκόνης ξύλου. Πίνακας περιεχομένων Προστασία περιβάλλοντος . . . EL 1 Διαβάθμιση κινδύνων . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1 Στοιχεία συσκευής. . . . . . . . . . EL 2 Σύμβολα στη συσκευή. . . . . . . EL 2 Υποδείξεις ασφαλείας . . . . . . . EL 2 Έναρξη λειτουργίας. . . . . . . . . EL 3 Χειρισμός . . . . . . . . . . . . . . . . EL 5 Μεταφορά . . . . . . . . . . . . . . . . EL 6 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση. . . . . EL 6 Αντιμετώπιση βλαβών. . . . . . . EL 8 Απόσυρση. . . . . . . . . . . . . . . . EL 9 Εγγύηση . . . . . . . . . . . . . . . . . EL 10 Εξαρτήματα και ανταλλακτικά . EL 10 Δήλωση Συμμόρφωσης των ΕE EL 10 Τεχνικά χαρακτηριστικά. . . . . . EL 11 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Διαβάθμιση κινδύνων Χρήση σύμφωνα με τους κανονισμούς 114 EL– 2 – Η συσκευή αυτή προορίζεται για επαγ- γελματική χρήση, π.χ. σε ξενοδοχεία, σχολεία, νοσοκομεία, εργοστάσια, κα- ταστήματα, γραφεία και εταιρείες ενοικι-

1 Ηλεκτρόδια 2Στόμιο αναρρόφησης 3 Εύκαμπτος σωλήνας αναρρόφησης 4 Άγκιστρο ελαστικού σωλήνα 5 Ασφάλεια της λαβής ώθησης (μόνο NT 50/1) 6Ακροφύσιο αρμών 7 Έξοδος αέρα, αέρας εργασίας 8 Κεφαλή αναρρόφησης 9 Ασφάλιση της κεφαλής αναρρόφησης 10 Κοίλωμα χειρολαβής 11 Δοχείο ρύπων 12 Τροχίσκος οδήγησης 13 Χειρολαβή 14 Είσοδος αέρα, αέρας ψύξης κινητήρα 15 Σφράγιστρο 16 Μπεκ δαπέδου 17 Σωλήνας αναρρόφησης 18 Στοπ για εργαλειοθήκη 19 Λαστιχένια μούφα, βιδωτή 20 Θηλιά στερέωσης 21 Κάλυμμα φίλτρου 22 Λαβή μεταφοράς 23 Ρυθμιστής αναρροφητικής ισχύος (χω- ρίς διαβαθμίσεις) 24 Προσαρμογέας εργαλείου 25 Λαβή ώθησης (μόνο NT 50/1) 26 Περιστροφικός διακόπτης για διατομή ελαστικού σωλήνα αναρρόφησης 27 Διαβάθμιση διατομής ελαστικού σωλή- να αναρρόφησης 28 Περιστροφικός διακόπτης με ρύθμιση αναρρόφησης 29 Πρίζα 30 Στήριγμα για ακροφύσιο δαπέδου 31 Εύκαμπτος σωλήνας αποστράγγισης (μόνο NT 50/1) 32 Στήριγμα για σωλήνα αναρρόφησης 33 Γάντζος καλωδίου (μόνο NT 50/1) 34 Γωνία σωλήνα 35 Καλώδιο τροφοδοσίας 36 Στήριγμα για καμπύλη (μόνο NT 30/1, NT 40/1) 37 Πλαίσιο φίλτρου 38 Επίπεδο πτυχωτό φίλτρο (PES) 39 Καθάρισμα φίλτρου 40 Πινακίδα τύπου

– Εάν ο ανακυκλούμενος αέρας επιστρέ- φει στο χώρο, τότε πρέπει να υπάρχει επαρκές ποσοστό ανανέωσης αέρα L. Προκειμένου να τηρούνται οι απαραίτη- τες οριακές τιμές, η ογκομετρική παρο

χή επιστροφής επιτρέπεται να ανέρχε- ται το ανώτερο στο 50% της ογκομετρι- κής παροχής φρέσκου αέρα (όγκος χώ- ρου V

x ποσοστό ανανέωσης αέρα L

Χωρίς ιδιαίτερα μέτρα αερισμού ισχύει:

Στοιχεία συσκευής Σύμβολα στη συσκευή ΠΡΟΕIΔΟΠΟIΗΣΗ: Η συσκευή αυτή περι- έχει σκόνες βλαβερες για την υγεία. Η εκκέ- νωση και συντήρηση, συμπεριλαμβανομέ- νης της αφαίρεσης της σακούλας σκόνης, επιτρέπεται να εκτελούνται από ειδικευγένο άτομο που φορά κατάλληλο προστατευτικό εξοπλισμό. Nα μην τίθεται σε λειτουργία πριν της εγκατάσταση ολόκληρου του συ- στήματος φίλτρου και τον έλεγχο του ρεύ- ματος όγκου. Επίπεδο πτυχωτό φίλτρο (PES) Κωδ. παραγγε-

6.907-662.0 Επίπεδο πτυχωτό φίλτρο (PTFE) Κωδ. παραγγε-

6.907-455.0 Υποδείξεις ασφαλείας

115EL– 3 – Χρήση της συσκευής και των υλικών, για τα οποία χρησιμοποιείται, συμπερι- λαμβανομένης της ασφαλούς διάθεσης των αναρροφούμενων υλικών μόνον από εκπαιδευμένο προσωπικό. – Η συσκευή αυτή περιέχει σκόνη βλαβε- ρή για την υγεία. Οι εργασίες εκκένωσης και συντήρησης, συμπεριλαμβανομένης της απόσυρσης των κάδων συλλογής σκόνης, επιτρέπεται να γίνονται μόνο

εξειδικευμένο προσωπικό, το οποίο φοράει τον κατάλληλο προστα- τευτικό εξοπλισμό. – Η συσκευή δεν επιτρέπεται να λειτουρ- γεί χωρίς το πλήρες σύστημα φιλτραρί-

– Λαμβάνετε υπόψη τους εφαρμοστέους κανόνες ασφαλείας για τα υπό επεξερ- γασία υλικά. – Για ασφαλή στήριξης της συσκευής εφαρμόστε το χειρόφρενο στον τροχό οδηγό. Όταν το χειρόφρενο είναι ανοι- κτό η συσκευή μπορεί να τεθεί σε ανεξέ- λεγκτη κίνηση. Κατά τη λειτουργία χωρίς λεπτό πτυχωτό φίλτρο, η συσκευή σβήνει αυτόματα. Η συσκευή επιτρέπει δύο είδη λειτουργίας 1 Λειτουργία βιομηχανικής σκούπας (πρί- ζα μη κατειλημμένη) 2 Λειτουργία απομάκρυνσης σκόνης (πρίζα κατειλημμένη) Συνδέστε τον ελαστικό σωλήνα αναρ- ρόφησης και τοποθετήστε το κατάλληλο για τον τρόπο λειτουργίας ακροφύσιο αναρρόφησης ή συνδέστε με το μηχά- νημα που παράγει τη σκόνη. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά την αναρρόφηση δεν επιτρέπεται να απομακρύνεται ποτέ το επίπεδο πτυχωτό

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην προβαίνετε σε αναρρόφηση χωρίς το στοιχείο φίλτρου, διότι διαφορετικά θα προ- κληθεί βλάβη στον κινητήρα αναρρόφησης

παρουσιάζεται έτσι κίνδυνος για την υγεία λόγω αυξημένης εκπομπής λεπτής

Προειδοποιητική ειδοποίηση (περιοδικός ήχος), όταν η ταχύτητα του αέρα πέφτει κάτω από 20 m/s. Υπόδειξη: Η κόρνα αντιδρά στην υποπίεση. Ρυθμίστε τον περιστρεφόμενο διακό- πτη στη σωστή τιμή διατομής ελαστικού σωλήνα αναρρόφησης. Προειδοποιητική ειδοποίηση (συνεχής ήχος), όταν είναι μπλοκαρισμένο το φίλτρο κρύου αέρα. Αφήστε τη συσκευή να κρυώσει. Καθα- ρισμός/αλλαγή φίλτρου κρύου αέρα. Οι γειωμένοι ρευματοδότες τροφοδοσίας διοχετεύουν τα ηλεκτροστατικά φορτία. Έτσι αποφεύγονται οι σπινθήρες και η υπερροή ρεύματος των αγώγιμων εξαρτη- μάτων (περιλαμβάνονται στο παραδοτέο

– NT 30/1: Η συσκευή διαθέτει φιλτρόσα- κο από φλις με τάπα, κωδ. παραγγελίας 2.889-154.0 (5 τεμάχια). – NT 40/1, NT 50/1: Η συσκευή διαθέτει φιλτρόσακο από φλις με τάπα, κωδ. πα- ραγγελίας 2.889-155.0 (5 τεμάχια). – Η συσκευή διαθέτει σακούλα απόρρι- ψης με δεματικά καλωδίων, κωδ. πα- ραγγελίας 2.889-231.0 (10 τεμάχια). Υπόδειξη: Με αυτή τη συσκευή μπορούν να αναρροφηθούν όλα τα είδη σκόνης μέ- χρι την κατηγορία σκόνης Μ. Η χρήση σα- κούλας συλλογής σκόνης (για κωδ. παραγ- γελίας βλ. σύστημα φίλτρου) επιβάλλεται από τη νομοθεσία. Διατάξεις ασφαλείας Έλεγχος λεπτού πτυχωτού φίλτρου Έναρξη λειτουργίας

Περιοδικός ήχος Συνεχής ήχος Αντιστατικό σύστημα Ξηρή αναρρόφηση 116 EL– 4 Υπόδειξη: Η συσκευή ενδείκνυται για βιο- μηχανική χρήση ως ηλεκτρική σκούπα αναρρόφησης, καθώς και ως κινητός απορροφητήρας σκόνης για την αναρρό- φηση ξηρής, μη εύφλεκτης σκόνης με τιμές AGW από 0,1 mg/m

– Κατά την αναρρόφηση λεπτής σκόνης πρέπει να χρησιμοποιείται επιπλέον ένας φιλτρόσακος ή μια σακούλα απόρ-

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τοποθετήστε την υφασμάτινη σακούλα

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τοποθετήστε τη σακούλα απόρριψης. Τοποθετήστε τη σακούλα απορριμμά- των πάνω από το δοχείο. Προσέξτε ώστε η γραμμή σημαδιού να βρίσκεται εντός του δοχείου και πως και οι δύο οπές αερισμού να είναι στο πίσω τοίχωμα του δοχείου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Κατά την υγρή αναρρόφηση δεν επιτρέπε- ται η αναρρόφηση σκόνης που είναι βλαβε- ρή για την υγεία.

Αποσυναρμολογήστε τη λωρίδα βουρ-

Τοποθετήστε τα λαστιχένια χείλη.

Εφαρμόστε τη βιδωτή καλύπτρα ακρι- βώς στην υποδοχή αναρρόφησης. Σπρώξτε τη βιδωτή καλύπτρα ως τον

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τραβήξτε προς τα πάνω και βγάλτε τον φιλτρόσακο κρατώντας τον από την ενί-

Κλείστε στεγανά τον φιλτρόσακο με την

Διαθέστε τη χρησιμοποιημένη υφασμά- τινη σακούλα φίλτρου σύμφωνα με τις νομικές διατάξεις. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. – Κατά την αναρρόφηση υγρών ρύπων πρέπει να αφαιρείται πάντοτε η υφα- σμάτινη σακούλα φίλτρου.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Ανασηκώστε κι αναποδογυρίστε τη σα- κούλα απόρριψης. Κλείστε στεγανά τη σακούλα απόρρι- ψης με δεματικό καλωδίων κάτω από το άνοιγμα. Αφαιρέστε τη σακούλα απόρριψης. Διαθέστε τη σακούλα απόρριψης σύμ- φωνα με τις νομικές διατάξεις. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. – Κατά την αναρρόφηση υγρών ρύπων πρέπει να απομακρύνετε πάντα τη σα- κούλα απόρριψης. Μόνο NT 50/1:

Αποστραγγίστε το ακάθαρτο νερό μέσω του εύκαμπτου σωλήνα απορροής. Τοποθέτηση της υφασμάτινης σακούλας φίλτρου Τοποθέτηση της σακούλας απόρριψης Υγρή αναρρόφηση Εγκατάσταση πλαστικών χειλέων Σφράγισμα σύνδεσης αναρρόφησης Αφαίρεση της υφασμάτινης σακούλας

Αφαίρεση της σακούλας απόρριψης Εκκένωση βρώμικου νερού 117EL– 5 – Κατά την αναρρόφηση υγρών ακαθαρ- σιών με το ακροφύσιο επίπλων ή αρ- μών, ή όταν πρόκειται να αναρροφηθεί κυρίως νερό από το δοχείο, συνιστούμε την απενεργοποίηση της λειτουργίας "Αυτόματου καθαρισμού φίλτρου". – Όταν σημειωθεί η μέγιστη στάθμη υγρών, η συσκευή απενεργοποιείται αυτόματα. – Όταν πρόκειται για μη αγώγιμα υγρά (για παράδειγμα γαλάκτωμα τρυπα- νιών, λάδια και λίπη) δεν απενεργο- ποιείται η συσκευή όταν γεμίσει το δοχείο. Η στάθμη πλήρωσης πρέπει να ελέγχεται διαρκώς και να γίνεται εγκαίρως εκκένωση του δοχείου. – Μετά το πέρας της υγρής αναρρόφη- σης: Καθαρίστε το επίπεδο πτυχωτό φίλτρο με το σύστημα καθαρισμού φίλ- τρου. Καθαρίστε τα ηλεκτρόδια με μια βούρτσα. Καθαρίστε και στεγνώστε το δοχείο με ένα υγρό πανί.

Ο ελαστικός σωλήνας αναρρόφησης είναι εξοπλισμένος με σύστημα κουμπωτού συνδέσμου (Clip-System). Μπορούν να συνδεθούν όλα τα εξαρτήματα με ονομα- στικό πλάτος 35 mm. Συνδέστε το ρευματολήπτη στην πρίζα. Ρυθμίστε τον περιστροφικό διακόπτη στο επιθυμητό πρόγραμμα.

Κίνδυνος τραυματισμού και βλάβης! Η πρί- ζα προορίζεται αποκλειστικά για την άμεση σύνδεση ηλεκτρικών εργαλείων στην ηλε- κτρική σκούπα. Δεν επιτρέπεται καμία άλλη χρήση της πρίζας. Συνδέστε το φις του ηλεκτρικού εργα- λείου με την ηλεκτρική σκούπα. Η ηλεκτρική σκούπα βρίσκεται στην κα- τάσταση αναμονής. Ενεργοποιήστε τη συσκευή από τον πε- ριστροφικό διακόπτη. Υπόδειξη: Η ηλεκτρική σκούπα ενεργοποι- είται και απενεργοποιείται αυτόματα με το ηλεκτρικό εργαλείο. Υπόδειξη: Η ηλεκτρική σκούπα ενεργοποι- είται με καθυστέρηση 0,5 δευτερολέπτων και απενεργοποιείται με καθυστέρηση 15 δευτερολέπτων. Υπόδειξη: Στοιχεία ισχύος σύνδεσης ηλε- κτρικών εργαλείων, βλ. Τεχνικά χαρακτηρι-

Αφαιρέστε τη γωνία του ελαστικού σω- λήνα αναρρόφησης. Συναρμολογήστε τον προσαρμογέα ερ- γαλείου στον ελαστικό σωλήνα αναρρό-

Συνδέστε τον προσαρμογέα εργαλείου στο ηλεκτρικό εργαλείο. Υπόδειξη: Οι διαφορετικές διατομές του ελαστικού σωλήνα αναρρόφησης είναι απαραίτητες, ώστε να είναι δυνατή η προ- σαρμογή στις διατομές υποδοχής των συ- σκευών επεξεργασίας Ρυθμίστε τον ελάχιστο ρυθμό ογκομε- τρικής παροχής στον περιστρεφόμενο διακόπτη ανάλογα με τη διανομή του ελαστικού σωλήνα αναρρόφησης. Η κλίμακα δείχνει τη διατομή του ελαστικού σωλήνα αναρρόφησης.

Περιστροφικός διακόπτης Συσκευή ΟFF – Συσκευή ΟΝ – Αυτόματος καθαρισμός φίλ- τρου: OFF – Ρυθμίστε (min-max) την ικα- νότητα αναρρόφησης – Συσκευή ΟΝ – Αυτόματος καθαρισμός φίλ- τρου: EIN – Ρυθμίστε (min-max) την ικα- νότητα αναρρόφησης (eco = λειτουργία οικονομικής κα-

Ενεργοποίηση της μηχανής Εργασία με ηλεκτρικά εργαλεία 118 EL– 6 Υπόδειξη: Για τη λειτουργία απομάκρυν- σης σκόνης για κινητή λειτουργία (συσκευή επεξεργασίας εμβυσματωμένη στη σκού- πα) πρέπει να γίνει ρύθμιση του ενσωμα- τωμένου συστήματος παρακολούθησης σύμφωνα με τη συνδεδεμένη συσκευή επε- ξεργασίας (συσκευή παραγωγής σκόνης). Αυτό σημαίνει ότι σε περίπτωση που ο απαραίτητος όγκος ρεύματος για την αναρ- ρόφηση πέσει κάτω από την τιμή 20 m/s πρέπει να ειδοποιηθεί ο χρήστης. Η συσκευή σας διαθέτει ένα ειδικό σύστημα καθαρισμού του φίλτρου, ιδιαίτερα αποτε- λεσματικό για λεπτή σκόνη. Με αυτό το σύ- στημα, το λεπτό πτυχωτό φίλτρο καθαρίζε- ται αυτόματα ανά 7,5/15/60 δευτερόλεπτα (μετά από κάθε εφαρμογή) με ρεύμα αέρα (παλμικός ήχος). Ρυθμίστε τον περιστροφικό διακόπτη στο πρόγραμμα 2 (TACT AUTO).

Ισχυρός καθαρισμός (για πολύ λερωμέ- νο λεπτό πτυχωτό φίλτρο): Ρυθμίστε τον περιστροφικό διακόπτη στο πρό- γραμμα 2, κλείστε την καμπύλη με το χέρι και αναμείνατε τον αυτόματο καθα- ρισμό του φίλτρου (ανά 15 δευτερόλε-

Απενεργοποιήστε τη συσκευή από τον περιστροφικό διακόπτη. Βγάλτε το ρευματολήπτη. Αδειάστε τον κάδο. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπι- σμα με ένα υγρό πανί. Μόνο NT 50/1: Χαλαρώστε την ασφάλεια της λαβής ώθησης και προσαρμόστε τη λαβή.

Φυλάξτε το σωλήνα αναρρόφησης και το καλώδιο τροφοδοσίας σύμφωνα με τις εικόνες. Τοποθετήστε τη συσκευή σε στεγνό χώρο και ασφαλίστε την ώστε να μην μπορεί να χρησιμοποιηθεί από αναρ- μόδια άτομα.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Σφράγισμα σύνδεσης αναρρόφησης, βλ. υγρή αναρρόφηση. Βγάλτε το σωλήνα αναρρόφησης με το ακροφύσιο δαπέδου από το στήριγμα. Για να μεταφέρετε τη συσκευή, κρατή- στε την από τη λαβή μεταφοράς και το σωλήνα αναρρόφησης, και όχι από τη λαβή ώθησης. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Οι μηχανές ελέγχου σκόνης είναι συστήμα- τα ασφαλείας για την πρόληψη ή αποφυγή κινδύνων υπό την έννοια του BGV A1. Αυτόματος καθαρισμός του φίλτρου Απενεργοποίηση της μηχανής Έπειτα από κάθε λειτουργία Άνοιγμα/κλείσιμο της λαβής

Φροντίδα και συντήρηση 119EL– 7 – Για να γίνει συντήρηση της συσκευής από το χρήστη, η συσκευή πρέπει να αποσυναρμολογηθεί, να καθαριστεί και να συντηρηθεί, εφόσον αυτό είναι δυνα- τό να γίνει, χωρίς να προκληθεί κατά τη συντήρηση κίνδυνος για το προσωπικό συντήρησης και για άλλα άτομα. Πριν από την αποσυναρμολόγηση πρέπει να ληφθούν τα κατάλληλα μέτρα προστα- σίας που περιλαμβάνουν και απολύ- μανση. Πρέπει να ληφθούν κατάλληλα μέτρα πρόληψης για εξαερισμό με φιλ- τράρισμα στο χώρο όπου αποσυναρ- μολογείται η συσκευή, να γίνει καθαρι- σμός των επιφανειών συντήρησης και να υπάρχει κατάλληλη προστασία του προσωπικού. – Το εξωτερικό της συσκευής θα πρέπει να καθαριστεί από τοξικές ουσίες με αναρρόφηση σκόνης και να σκουπιστεί καλά, ή να γίνει επεξεργασία του με στε- γανοποιητικό μέσο, πριν απομακρυνθεί από την επικίνδυνη περιοχή. Όλα τα εξαρτήματα της συσκευής πρέπει να θεωρούνται ακάθαρτα, όταν απομακρύ- νονται από την επικίνδυνη περιοχή. Να λαμβάνονται τα κατάλληλα μέτρα για να μην διαφύγει η σκόνη. – Κατά την εκτέλεση των εργασιών συ- ντήρησης και επισκευής πρέπει να πε- ταχτούν όλα τα ακάθαρτα αντικείμενα που δεν καθαρίστηκαν ικανοποιητικά. Παρόμοια αντικείμενα πρέπει να απορ- ρίπτονται σε αδιαπέραστες από την υγρασία σακούλες, σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση παρόμοιων απορριμμάτων. – Κατά τη μεταφορά και τη συντήρηση της συσκευής, το άνοιγμα αναρρόφη- σης πρέπει να σφραγίζεται με τη βιδωτή

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα συστήματα ασφαλείας για την πρόληψη κινδύνων πρέπει να συντηρούνται τακτικά. Αυτό σημαίνει ότι πρέπει να ελέγχονται από τον κατασκευαστή ή από αρμόδιο άτομο σχετικά με την ασφαλή και άψογη λειτουρ- γία τους τουλάχιστον μία φορά το χρόνο. Θα πρέπει να ελέγχεται π.χ. η στεγανότητα της συσκευής, ενδεχόμενη φθορά του φίλ- τρου, η λειτουργία των διατάξεων ελέγχου.

Κίνδυνος βλάβης! Μην χρησιμοποιείτε για τον καθαρισμό σιλικονούχα μέσα περιποίη-

– Μπορείτε να εκτελείτε μόνοι σας εύκολες εργασίες συντήρησης και φροντίδας. – Η επιφάνεια της συσκευής και η εσωτε- ρική πλευρά του κάδου πρέπει να κα- θαρίζονται τακτικά με βρεγμένο πανί.

Κίνδυνος από σκόνη βλαβερή για την

Κατά τις εργασίες συντήρησης (π.χ. αλλαγή φίλτρου) φοράτε αναπνευστική μάσκα P2 ή ανώτερης κατηγορίας και ρουχισμό μιας

Ανοίξτε το κάλυμμα του φίλτρου. Βγάλτε έξω το πλαίσιο φίλτρου. Αφαιρέστε το επίπεδο πτυχωτό φίλτρο. Απορρίψτε το χρησιμοποιημένο λεπτό πτυχωτό φίλτρο σύμφωνα με τις νομι- κές διατάξεις. Απομακρύνετε τους ρύπους από την πλευρά του καθαρού αέρα. Τοποθετήστε το καινούριο επίπεδο πτυχωτό φίλτρο. Κατά την τοποθέτηση προσέξτε ώστε το λεπτό πτυχωτό φίλτρο να εφαρμόζει σωστά σε όλες τις πλευρές. Τοποθετήστε το πλαίσιο φίλτρου. Κλείστε το κάλυμμα του φίλτρου. Θα ακούσετε τον ήχο ασφάλισης.

Σφράγισμα σύνδεσης αναρρόφησης, βλ. υγρή αναρρόφηση. Αντικατάσταση του επίπεδου πτυχωτού φίλτρου Αντικατάσταση της υφασμάτινης σακούλας φίλτρου/σακούλας

Σφράγισμα σύνδεσης αναρρόφησης 120 EL– 8

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Τραβήξτε προς τα πάνω και βγάλτε τον φιλτρόσακο κρατώντας τον από την ενί-

Κλείστε στεγανά τον φιλτρόσακο με την

Διαθέστε τη χρησιμοποιημένη υφασμά- τινη σακούλα φίλτρου σύμφωνα με τις νομικές διατάξεις. Τοποθετήστε τη νέα υφασμάτινη σα- κούλα φίλτρου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Ανασηκώστε κι αναποδογυρίστε τη σα- κούλα απόρριψης. Κλείστε στεγανά τη σακούλα απόρρι- ψης με δεματικό καλωδίων κάτω από το άνοιγμα. Αφαιρέστε τη σακούλα απόρριψης. Διαθέστε τη σακούλα απόρριψης σύμ- φωνα με τις νομικές διατάξεις. Τοποθετήστε μια νέα σακούλα απόρρι-

Τοποθετήστε τη σακούλα απορριμμά- των πάνω από το δοχείο. Προσέξτε ώστε η γραμμή σημαδιού να βρίσκεται εντός του δοχείου και πως και οι δύο οπές αερισμού να είναι στο πίσω τοίχωμα του δοχείου. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Αφήστε τη συσκευή να κρυώσει. Αποσυνδέστε με κατσαβίδι και περι- στρέψτε προς τα έξω τη βαλβίδα κρύου

Καθαρίστε (αναρρόφηση, έκπλυση) ή αλλάξτε το φίλτρο κρύου αέρα. Συνδέστε ξανά και ασφαλίστε τη βαλβί- δα κρύου αέρα. Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Καθαρίστε τα ηλεκτρόδια με μια βούρ-

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και

το φις από την πρίζα. Υπόδειξη: Σε περίπτωση που εμφανιστεί κάποια βλάβη (π.χ. διάρρηξη φίλτρου), πρέπει να απενεργοποιηθεί αμέσως η συ- σκευή. Η βλάβη πρέπει να αντιμετωπιστεί πριν ενεργοποιηθεί ξανά η συσκευή. Ελέγξτε την πρίζα και την ασφάλεια της παροχής ρεύματος. Ελέγξτε το καλώδιο τροφοδοσίας, το φις, τα ηλεκτρόδια και την πρίζα της συ-

Θέστε τη συσκευή σε λειτουργία. Αδειάστε τον κάδο. Τοποθετήστε το επίπεδο πτυχωτό φίλ-

Απενεργοποιήστε τη συσκευή, περιμέ- νετε 5 δευτερόλεπτα και ενεργοποιήστε την ξανά έπειτα από 5 δευτερόλεπτα. Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Αντικατάσταση της υφασμάτινης σακούλας φίλτρου Αντικατάσταση της σακούλας

Καθαρισμός/αλλαγή φίλτρου κρύου

Καθαρισμός των ηλεκτροδίων Αντιμετώπιση βλαβών Η τουρμπίνα αναρρόφησης δεν

Η τουρμπίνα απενεργοποιείται Η τουρμπίνα αναρρόφησης δεν ενεργοποιείται μετά το άδειασμα

121EL– 9 Απομακρύνετε τις εμπλοκές του ακρο- φυσίου αναρρόφησης, του σωλήνα αναρρόφησης, του ελαστικού σωλήνα αναρρόφησης ή του επίπεδου πτυχω- τού φίλτρου Αντικαταστήστε τη γεμάτη υφασμάτινη σακούλα φίλτρου. Αντικαταστήστε τη γεμάτη σακούλα

Ασφαλίστε καλά το κάλυμμα φίλτρου. Αντικαταστήστε το επίπεδο πτυχωτό

Μόνο NT 50/1: Ελέγξτε τον ελαστικό σωλήνα απορρο- ής για τυχόν διαρροές.

Ελέγξτε/διορθώστε τη θέση συναρμο- λόγησης του επίπεδου πτυχωτού φίλ-

Αντικαταστήστε το επίπεδο πτυχωτό

Καθαρίστε τα ηλεκτρόδια και τον ενδιά- μεσο χώρο των ηλεκτροδίων με μια

Ελέγχετε συνεχώς τη στάθμη πλήρω- σης σε υγρό που δεν είναι ηλεκτρικά

Ρυθμίστε τον περιστρεφόμενο διακό- πτη στη σωστή τιμή διατομής ελαστικού σωλήνα αναρρόφησης. Όταν γεμίσει η υφασμάτινη σακούλα φίλτρου και σημειωθεί υποβιβασμός του ελάχιστου όγκου ρεύματος, πρέπει να γίνει αντικατάσταση. Σε περίπτωση που γεμίσει η σακούλα απόρριψης και ο όγκος ρεύματος πέσει κάτω από τα ελάχιστα όρια, πρέπει να γίνει αντικατάσταση της σακούλας. Αντικαταστήστε το επίπεδο πτυχωτό

Αφήστε τη συσκευή να κρυώσει. Καθα- ρισμός/αλλαγή φίλτρου κρύου αέρα. Ο ελαστικός σωλήνας αναρρόφησης δεν είναι συνδεδεμένος. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Ειδοποιήστε την υπηρεσία εξυπηρέτη- σης πελατών. Αν δεν διορθωθεί η βλάβη, πρέπει να γί- νει έλεγχος της συσκευής από την υπη- ρεσία εξυπηρέτησης πελατών. Η συσκευή πρέπει να απορρίπτεται σύμ- φωνα με τους νομικούς κανονισμούς όταν λήξει η διάρκεια ζωής της. Η αναρροφητική ισχύς μειώνεται Διαρροή σκόνης κατά την

Ο αυτοματισμός απενεργοποίησης (υγρή αναρρόφηση) δεν ενεργοποιείται Προειδοποιητική ειδοποίηση - περιοδικός ήχος Προειδοποιητική ειδοποίηση - συνεχής ήχος Ο αυτόματος καθαρισμός του φίλτρου δεν λειτουργεί Ο αυτόματος καθαρισμός φίλτρου δεν απενεργοποιείται Ο αυτόματος καθαρισμός φίλτρου δεν ενεργοποιείται Υπηρεσία εξυπηρέτησης πελατών

122 EL– 10 Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

5.966-337 Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2017/01/01

Εξαρτήματα και ανταλλακτικά Δήλωση Συμμόρφωσης των

Προϊόν: Ηλεκτρική σκούπα υγρής και ξηρής αναρρόφησης Τύπος: 1.148-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2011/65/EE Εφαρμοσθέντα εναρμονισμένα πρότυ-

Chief Executive Officer Head of Approbation 123EL– 11 Τεχνικά χαρακτηριστικά NT 30/1 Tact Te M NT 40/1 Tact Te M NT 50/1 Tact Te M Τάση ηλεκτρικού δικτύου V 220-240 AU: 240 220-240 AU: 240 220-240 AU: 240 Συχνότητα Hz 1~ 50-60 1~ 50-60 1~ 50-60 Μέγ. ισχύς W 1380 1380 1380 Ονομαστική ισχύς W 1200 1200 1200 Χωρητικότητα κάδου l 31 39 51 Ποσότητα πλήρωσης υγρού l 17 24 35 Ποσότητα αέρα (μέγ.) m

/h 143 143 143 Υποπίεση (μέγ.) kPa (mbar) 23,7 (237) 23,7 (237) 23,7 (237) Τιμή ισχύος σύνδεσης των ηλε- κτρικών εργαλείων W EU: 100-2200 GB: 100-1800 CH: 100-1100 AU: 100-1200 EU: 100-2200 GB: 100-1800 CH: 100-1100 AU: 100-1200 EU: 100-2200 GB: 100-1800 CH: 100-1100 AU: 100-1200 Εμβαδόν επίπεδου πτυχωτού φίλ-

0,6 0,6 0,6 Είδος προστασίας -- IPX4 IPX4 IPX4 Κατηγορία προστασίας -- I I I Διάμετρος εύκαμπτου σωλήνα αναρρόφησης mm 35 35 35 Μήκος ελαστικού σωλήνα αναρρό-

m 4,0 4,0 4,0 Μήκος x Πλάτος x Ύψος mm 560 x 370 x

Τυπικό βάρος λειτουργίας kg 14,2 15,1 19,0 Μετρούμενες τιμές κατά EN 60335-2-69 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 69 68 68 Αβεβαιότητα K

dB(A)222 Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 <2,5 <2,5 Αβεβαιότητα K m/s

Αριθ. ανταλλ. Μήκος καλω-
