ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BSD3022 BOSCH

Προστατεύετε την ηλεκτρική σκούπα από τις καιρικές επιδράσεις, την υγρασία και τις πηγές θερµότητας. Μην τοποθετείτε κανένα εύφλεκτο υλικό ή υλικό που εµπεριέχει αλκοόλη στα φίλτρα (σακούλα φίλτρου, φίλτρο προστασίας του κινητήρα, φίλτρο εξόδου του αέρα κ.λπ.). Η ηλεκτρική σκούπα δεν είναι κατάλληλη για τη χρήση σε εργοτάξια. => Η αναρρόφηση µπάζων µπορεί να οδηγήσει σε ζηµιά της συσκευής.

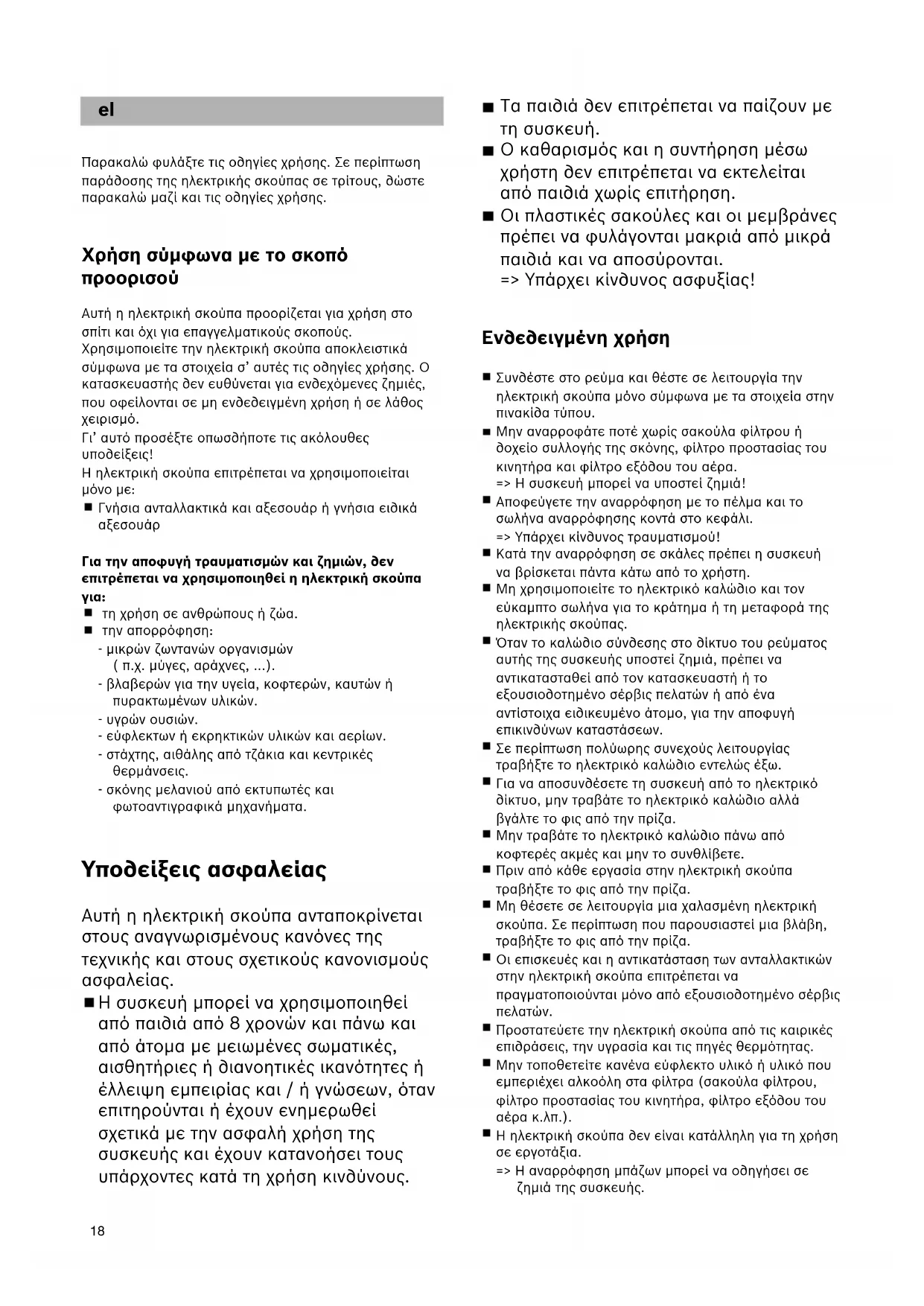

Παρακαλώ φυλάξτε τις οδηγίες χρήσης. Σε περίπτωση παράδοσης της ηλεκτρικής σκούπας σε τρίτους, δώστε παρακαλώ µαζί και τις οδηγίες χρήσης. Χρήση σύµφωνα µε το σκοπό

Αυτή η ηλεκτρική σκούπα προορίζεται για χρήση στο σπίτι και όχι για επαγγελµατικούς σκοπούς. Χρησιµοποιείτε την ηλεκτρική σκούπα αποκλειστικά σύµφωνα µε τα στοιχεία σ’ αυτές τις οδηγίες χρήσης. Ο κατασκευαστής δεν ευθύνεται για ενδεχόµενες ζηµιές, που οφείλονται σε µη ενδεδειγµένη χρήση ή σε λάθος

Γι’ αυτό προσέξτε οπωσδήποτε τις ακόλουθες υποδείξεις! Η ηλεκτρική σκούπα επιτρέπεται να χρησιµοποιείται

Γνήσια ανταλλακτικά και αξεσουάρ ή γνήσια ειδικά

Για την αποφυγή τραυµατισµών και ζηµιών, δεν επιτρέπεται να χρησιµοποιηθεί η ηλεκτρική σκούπα

τη χρήση σε ανθρώπους ή ζώα. την απορρόφηση: - µικρών ζωντανών οργανισµών ( π.χ. µύγες, αράχνες, ...). - βλαβερών για την υγεία, κοφτερών, καυτών ή πυρακτωµένων υλικών. - υγρών ουσιών. - εύφλεκτων ή εκρηκτικών υλικών και αερίων. - στάχτης, αιθάλης από τζάκια και κεντρικές θερµάνσεις. - σκόνης µελανιού από εκτυπωτές και φωτοαντιγραφικά µηχανήµατα. Υποδείξεις ασφαλείας Αυτή η ηλεκτρική σκούπα ανταποκρίνεται στους αναγνωρισµένους κανόνες της τεχνικής και στους σχετικούς κανονισµούς

Η συσκευή µπορεί να χρησιµοποιηθεί από παιδιά από 8 χρονών και πάνω και από άτοµα µε µειωµένες σωµατικές, αισθητήριες ή διανοητικές ικανότητες ή έλλειψη εµπειρίας και / ή γνώσεων, όταν επιτηρούνται ή έχουν ενηµερωθεί σχετικά µε την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους υπάρχοντες κατά τη χρήση κινδύνους.19

Η συσκευασία προστατεύει την ηλεκτρική σκούπα από ζηµιά κατά τη µεταφορά. Αποτελείται από φιλικά προς το περιβάλλον υλικά και γι' αυτό είναι ανακυκλώσιµη. Παραδώστε τα υλικά συσκευασίας που δε χρειάζονται άλλο, στα σηµεία συγκέντρωσης των υλικών ανακύκλωσης. Παλιά συσκευή Οι παλιές συσκευές περιέχουν πολλά ακόµα χρήσιµα υλικά. Γι’ αυτό παραδίδετε την άχρηστη συσκευή σας σ’ ένα ειδικό κατάστηµα ή σ’ ένα κέντρο ανακύκλωσης. Τους τρόπους απόσυρσης µπορείτε να τους πληροφορηθείτε στα ειδικά καταστήµατα ή στις υπηρεσίες του δήµου σας. Απόσυρση του φίλτρου και της σακούλας του

Após a limpeza, inserir o filtro de protecção do motor no aparelho e fechar a tampa do compartimento do saco de pó. 54el Χαιρόµαστε που επιλέξατε µια ηλεκτρική σκούπα Bosch της σειράς BSA. Σε αυτές τις οδηγίες χρήσης περιγράφονται διάφορα µοντέλα BSA. Γι’ αυτό µπορεί, να µην αντιστοιχούν όλα τα περιγραφόµενα χαρακτηριστικά και όλες οι λειτουργίες στο δικό σας µοντέλο. Πρέπει να χρησιµοποιείτε µόνο τα γνήσια αξεσουάρ και εξαρτήµατα της Bosch, τα οποία έχουν εξελιχθεί ειδικά για την ηλεκτρική σας σκούπα, για να πετύχετε το καλύτερο Ανοίξτε παρακαλώ τις σελίδες µε τις εικνες! Περιγραφή συσκευής 1 µεταβαλλµενο πέλµα πατώµατος* 2 άκαµπτος σωλήνας απορρφησης* 3 Πέλµα πολλαπλής χρήσης* 4 Φορέας εξαρτηµάτων για το πέλµα πολλαπλής χρήσης* 5 τηλεσκοπικς σωλήνας* 6 Πλήκτρο ασφαλίσεως / συγχρονιστής* 7 ρυθµιστής επιµέρους αέρα* 8 χειρολαβή σωλήνα* 9 ελαστικς σωλήνας απορρφησης 10 Πινέλο επίπλων* 11 Ακροφύσιο καθιστικών* 12 Ακροφύσιο αρµών* 13 Πέλµα στρωµάτων* 14 Πέλµα για σκληρά δάπεδα* 15 καλώδιο σύνδεσης ηλεκτρικού ρεύµατος 16 Πλήκτρο έναρξης / παύσης µε ηλεκτρονικ ρυθµιστή ισχύος αναρρφηση* 17 Φίλτρο εξδου του αέρα* 18 βοήθεια παρκαρίσµατος 19 Φίλτρο προστασίας του κινητήρα 20 Βοήθεια αποθήκευσης (στην κάτω πλευρά της

conforme o modelo56 Ανταλλακτικά και ειδικς εξοπλισµς A Πακέτο ανταλλακτικών φίλτρων Τύπος φίλτρου G (BBZ41FG) Για άριστη απόδοση: Gplus (BBZ41GPLUS) Περιεχόµενο: 4 σακούλες φίλτρου µε κούµπωµα 1 µικροφίλτρο υγιεινής http:// www.dust-bag-bosch.com B Φίλτρο υφασµάτινων (διαρκές φίλτρο) BBZ10TFG Πολλαπλώς χρησιµοποιούµενο φίλτρο µε σφάλισµα

C HEPA-υφασµάτινων BBZ8SF1 Πολλαπλώς χρησιµοποιούµενο φίλτρο µε σφάλισµα συρραφής.Να αντικαθιστάται ετήσια D TURBO-UNIVERSAL

-Βούρτσα για καθιστικά BBZ42TB Βούρτσισµα και απορρφηση καθιστικών, στρωµάτων, καθισµάτων αυτοκινήτων κ.τ.λ.. Ιδιαίτερα κατάλληλο για την απορρφηση ζωικών τριχών. Η κίνηση του τυµπάνου της βούρτσας πραγµατοποιείται µέσω του ρεύµατος απορρφησης της ηλεκτρικής σκούπας. ∆εν απαιτείται σύνδεση µε το ηλεκτρικ δίκτυο. E TURBO-UNIVERSAL

-Βούρτσα για πατώµατα BBZ102TBB Βούρτσισµα και απορρφηση χαλιών και µοκετών καθώς και λων των δαπέδων. Ιδιαίτερα κατάλληλο για την απορρφηση ζωικών τριχών. Η κίνηση του τυµπάνου της βούρτσας πραγµατοποιείται µέσω του ρεύµατος απορρφησης της ηλεκτρικής σκούπας. ∆εν απαιτείται σύνδεση µε το ηλεκτρικ δίκτυο. F Πέλµα για σκληρά δάπεδα BBZ123HD Για τον καθαρισµ λείων πατωµάτων (παρκέ, πλακάκια, πήλινο κ.τ.λ.). Πριν την πρώτη χρήση Απεικνιση 1* Τοποθετήστε τη χειρολαβή στον εύκαµπτο σωλήνα αναρρφησης και ασφαλίστε την. Έναρξη της λειτουργίας Απεικνιση 2 α) Να εισάγετε το στµιο του ελαστικού σωλήνα απορρφησης στο άνοιγµα απορρφησης, µέχρι να

b) 3ταν αφαιρείτε το σωλήνα απορρφησης πρέπει να συµπιέζετε και τις δύο µύτες µαγγώµατος και να τραβάτε προς τα έξω τον ελαστικ σωλήνα. Απεικνιση 3* Συνδέστε τη χειρολαβή και τον άκαµπτο σωλήνα. Απεικνιση 4* α) Συνδέστε το πέλµα και τον άκαµπτο σωλήνα. b) Εισάγετε τον τηλεσκοπικ άκαµπτο σωλήνα στο στµιο του πέλµατος και ασφαλίστε τον, περιστρέφοντάς τον. Απεικνιση 5* α) Συνδέστε τους άκαµπτους σωλήνες απορρφησης. b) Μετακινώντας το κουµπί ασφαλίσεως / τη µούφα προς την κατεύθυνση του βέλους µπορείτε να απασφαλίσετε τον τηλεσκοπικ σωλήνα και να ρυθµίσετε το επιθυµητ µήκος. Απεικνιση 6+ Εφαρµστε το φορέα εξαρτηµάτων στο πέλµα γενικής χρήσης και συνδέστε το µε τον άκαµπτο / τηλεσκοπικ σωλήνα. Απεικνιση 7 Συγκρατήστε το καλώδιο δικτύου στο φις του, τραβήξτε το ανάλογα προς τα έξω και εισάγετε το φις του καλωδίου δικτύου. Απεικνιση 8 Θέστε εντς ή εκτς λειτουργίας την ηλεκτρική σκούπα, µετακινώντας το πλήκτρο εντς/εκτς λειτουργίας προς την κατεύθυνση του βέλους. Απεικνιση 9* α) Ρυθµίστε την ισχύ απορρφησης, στρέφοντας το πλήκτρο εντς/εκτς λειτουργίας προς την κατεύθυνση του βέλους. b) Μπορείτε να ρυθµίσετε πρσθετα την ισχύ απορρφησης µετακινώντας τον ρυθµιστή επιµέρους αέρα προς την κατεύθυνση του βέλους.

Άνοιγµα επιµέρους αέρα, ανοιχτ µείωση της ισχύος απορρφησης

Άνοιγµα επιµέρους αέρα, κλειστ Μέγιστη ικαντητα αναρρφησης

Απεικνιση 10 Ρύθµιση του ακροφυσίου πατώµατος:

για χαλιά και µοκέτες =>

για λεία πατώµατα =>

Τα πέλµατα δαπέδου, ανάλογα µε τη σύσταση του σκληρού δαπέδου (π.χ. νέα, ρουστίκ πλακίδια) υπόκεινται σε µια ορισµένη φθορά. Γι’ αυτό πρέπει σε τακτικά χρονικά διαστήµατα να ελέγχετε την κάτω επιφάνεια του πέλµατος. Τα φθαρµένα, κοφτερά πέλµατα δαπέδου µπορούν να προκαλέσουν ζηµιά στα ευαίσθητα σκληρά δάπεδα, όπως παρκέ ή λινοτάπητας. Ο κατασκευαστής δεν ευθύνεται για ενδεχόµενες ζηµιές, που οφείλονται σε ένα φθαρµένο πέλµα δαπέδου. Απεικνιση 11* Απορρφηση µε εξάρτηµα (να τοποθετείται είτε στη χειρολαβή είτε στον άκαµπτο σωλήνα απορρφησης). α) Πέλµα πολλαπλής χρήσης Για τον καθαρισµ αρµών και γωνιών καθώς και καθιστικών, κουρτινών κ.τ.λ.. b) Πέλµα γωνιών Για τον καθαρισµ αρµών και γωνιών. c) Πέλµα καθιστικών Για τον καθαρισµ καθιστικών, κουρτινών κ.τ.λ.. d) Πέλµα στρωµάτων Για τον καθαρισµ στρωµάτων, επενδύσεων κ.τ.λ..57 e) Πέλµα για σκληρά δάπεδα Για τον καθαρισµ σκληρών πατωµάτων (πλακάκια, παρκέ κ.τ.λ.). f) Πινέλο επίπλων Για τον καθαρισµ πλαισίων παραθύρων, ντουλαπιών, προφίλ κ.τ.λ. Απεικνιση 12 Στα ενδιάµεσα διαλείµµατα εργασίας µπορείτε να κάνετε χρήση της υποδοχής που βρίσκεται στην οπίσθια πλευρά της συσκευής. Εισάγετε την προεξοχή του πέλµατος πατώµατος στην εγκοπή στην οπίσθια πλευρά της συσκευής. Απεικνιση 13 Κατά τον καθαρισµ π.χ. χαλιών µπορεί να γίνει µεταφορά της συσκευής, συγκρατώντας την και απ τις δύο λαβές. Μετά την ολοκλήρωση της εργασίας Απεικνιση 14 Τραβήξτε το φις του δικτύου. Τραβήξτε ελαφρά το καλώδιο δικτύου και αφήστε το στη συνέχεια ελεύθερο (το καλώδιο θα τυλιχτεί απ

Απεικνιση 15 Για την απθεση ή µεταφορά της συσκευής µπορείτε να χρησιµοποιήσετε τη βοήθεια απθεσης στην κάτω πλευρά της συσκευής. Τοποθετήστε κάθετα τη συσκευή. Εισάγετε την προεξοχή, που βρίσκεται στο πέλµα πατώµατος, στην εγκοπή στην κάτω πλευρά της

Αλλαγή του φίλτρου Αλλαγή της σακούλας σκνης Απεικνιση 16* Η ένδειξη του φίλτρου στο καπάκι βάφεται κίτρινη. Απεικνιση 17 Ανοίξτε το καπάκι, µετακινώντας το µοχλ ασφάλισης προς την κατεύθυνση του βέλους. Απεικνιση 18 a) Κλείστε και εξάγετε τη σακούλα σκνης, τραβώντας τη γλωττίδα φραγής. b) Εισάγετε την καινούρια σακούλα σκνης στην υποδοχή, µέχρι να φτάσει στην πρσκρουση.

Μετά την απορρφηση µικρών µορίων σκνης (πως π.χ. γύψος, τσιµέντο κ.τ.λ.) να καθαρίζετε το φίλτρο του κινητήρα και να αντικαθιστάτε ενδεχοµένως το µικροφίλτρο. Καθαρισµς του φίλτρου προστασίας του κινητήρα Το φίλτρο προστασίας του κινητήρα πρέπει να καθαρίζεται σε τακτικά χρονικά διαστήµατα µε ελαφρ κτύπηµα ή

Ανοίξτε το κάλυµµα του χώρου συλλογής της σκνης (βλέπε Εικ. 17).

Τραβήξτε έξω το φίλτρο προστασίας του κινητήρα προς την κατεύθυνση του βέλους.

Καθαρίστε το φίλτρο προστασίας του κινητήρα µε ελαφρ κτύπηµα.

Σε περίπτωση µεγάλης ρύπανσης το φίλτρο προστασίας του κινητήρα πρέπει να πλένεται. Στη συνέχεια αφήστε το φίλτρο να στεγνώσει το λιγτερο για 24 ώρες.

Μετά τον καθαρισµ, σπρώξτε το φίλτρο προστασίας του κινητήρα µέσα στη συσκευή και κλείστε το κάλυµµα του χώρου συλλογής της σκνης. Αλλαγή του µικροφίλτρου (Εκπίπτει στις συσκευές, που είναι εξοπλισµένες µε ένα φίλτρο HEPA). Πτε γίνεται η αλλαγή: Σε κάθε καινούρια συσκευασία χάρτινων φίλτρων. Απεικνιση 20*

Εξάγετε την υποδοχή του φίλτρου και ξεδιπλώστε την.

Απορρίψτε το παλι µικροφίλτρο-υγιεινής και τοποθετήστε το καινούριο.

Εισάγετε την υποδοχή του φίλτρου στη συσκευή και κλείστε το καπάκι. Καθαρισµς του φίλτρου εξδου του αέρα Το φίλτρο εξδου του αέρα πρέπει να καθαρίζεται σε τακτικά χρονικά διαστήµατα µε ελαφρ κτύπηµα ή

Απεικνιση 21* Ανοίξτε το κάλυµµα του χώρου συλλογής της σκνης (βλέπε Εικ. 17). Τραβήξτε έξω το πλαίσιο του φίλτρου προς την κατεύθυνση του βέλους. Καθαρίστε το φίλτρο εξδου του αέρα µε ελαφρ

Σε περίπτωση µεγάλης ρύπανσης το φίλτρο εξδου του αέρα πρέπει να πλένεται. Στη συνέχεια αφήστε το φίλτρο να στεγνώσει το λιγτερο για 24 ώρες. Σπρώξτε το πλαίσιο του φίλτρου κάτω απ τα δύο χείλη συγκράτησης και στρέψτε το προς την κατεύθυνση του βέλους, ώσπου να ασφαλίσει. Κλείστε το κάλυµµα του χώρου συλλογής της σκνης.

Πριν απ κάθε καθαρισµ να σβήνετε τη συσκευή και να τραβάτε το φις του δικτύου.

Η ηλεκτρική σκούπα και τα εξαρτήµατα απ συνθετική ύλη µπορούν να περιποιούνται µε ένα µέσο καθαρισµού για συνθετικές ύλες.

Μη χρησιµοποιείτε µέσα τριβής, µέσα καθαρισµού για γυαλιά ή µέσα καθαρισµού γενικής χρήσης. Μη βάζετε ποτέ την ηλεκτρική σκούπα µέσα σε νερ.

Η σκνη στο χώρο µπορεί κατά περίσταση να αθαρίζεται µε τη βοήθεια µίας περαιτέρω ηλεκτρικής σκουπάς ή απλώς µε ένα στεγν πανί/πινέλο για την αποµάκρυνση της σκνης. Επιφυλασσµαστε του δικαιώµατος διενέργειας τεχνικών τροποποιήσεων.

ανάλογα µε τον εξοπλισµ58
