ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K 3.495 Kärcher

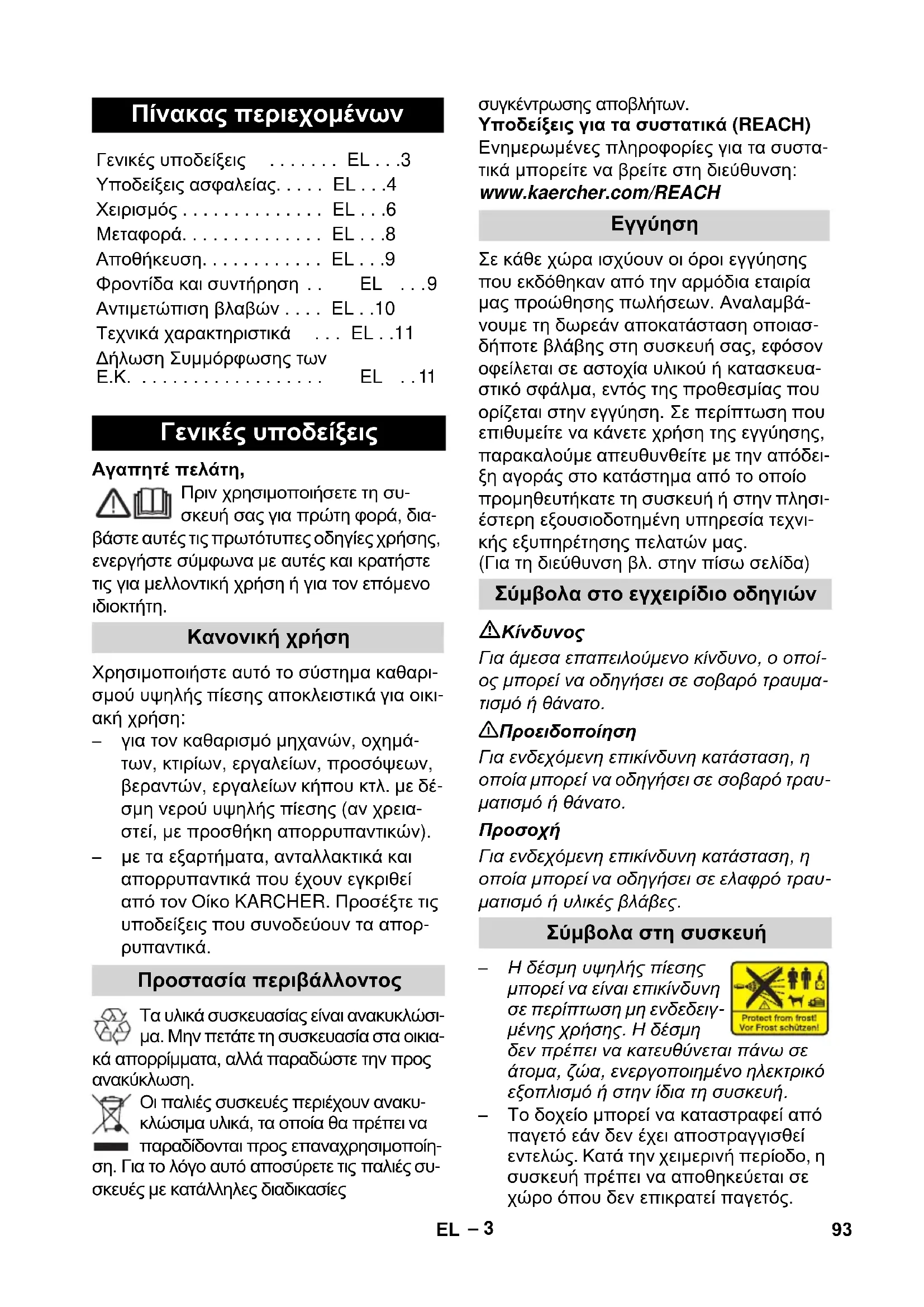

Χρησιμοποιήστε αυτό το σύστημα καθαρι- σμού υψηλής πίεσης αποκλειστικά για οικι-

– για τον καθαρισμό μηχανών, οχημά- των, κτιρίων, εργαλείων, προσόψεων, βεραντών, εργαλείων κήπου κτλ. με δέ- σμη νερού υψηλής πίεσης (αν χρεια- στεί, με προσθήκη απορρυπαντικών). – με τα εξαρτήματα, ανταλλακτικά και απορρυπαντικά που έχουν εγκριθεί από τον Οίκο KARCHER. Προσέξτε τις υποδείξεις που συνοδεύουν τα απορ-

Τα υλικά συσκευασίας είναι ανακυκλώσι- μα. Μην πετάτε τη συσκευασία στα οικια- κά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση. Οι παλιές συσκευές περιέχουν ανακυ- κλώσιμα υλικά, τα οποία θα πρέπει να παραδίδονται προς επαναχρησιμοποίη- ση. Για το λόγο αυτό αποσύρετε τις παλιές συ- σκευές με κατάλληλες διαδικασίες συγκέντρωσης αποβλήτων. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. (Για τη διεύθυνση βλ. στην πίσω σελίδα)

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί- ος μπορεί να οδηγήσει σε σοβαρό τραυμα- τισμό ή θάνατο. 몇 Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυ- ματισμό ή θάνατο.

Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυ- ματισμό ή υλικές βλάβες. – Η δέσμη υψηλής πίεσης μπορεί να είναι επικίνδυνη σε περίπτωση μη ενδεδειγ- μένης χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. – Το δοχείο μπορεί να καταστραφεί από παγετό εάν δεν έχει αποστραγγισθεί εντελώς. Κατά την χειμερινή περίοδο, η συσκευή πρέπει να αποθηκεύεται σε χώρο όπου δεν επικρατεί παγετός. Πίνακας περιεχομένων Γενικές υποδείξεις . . . . . . . EL . . .3 Υποδείξεις ασφαλείας. . . . . EL . . .4 Χειρισμός . . . . . . . . . . . . . . EL . . .6 Μεταφορά. . . . . . . . . . . . . . EL . . .8 Αποθήκευση. . . . . . . . . . . . EL . . .9 Φροντίδα και συντήρηση . . EL . . .9 Αντιμετώπιση βλαβών . . . . EL . .10 Τεχνικά χαρακτηριστικά . . . EL . .11 Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . . . . . . . . . . . EL . .11 Γενικές υποδείξεις Κανονική χρήση Προστασία περιβάλλοντος

Σύμβολα στο εγχειρίδιο οδηγιών Σύμβολα στη συσκευή 93EL– 4

Μην αγγίζετε ποτέ με βρεγμένα χέρια το ρευματολήπτη και την πρίζα. Το μηχάνημα δεν πρέπει να τεθεί σε λει- τουργία, εάν το καλώδιο σύνδεσης δι- κτύου ή σημαντικά τμήματα του μηχανήματος, π.χ. στοιχεία ασφαλείας, ελαστικοί σωλήνες υψηλής πίεσης, πι- στολέτα χειρός, έχουν υποστεί βλάβη. Πριν από κάθε λειτουργία του μηχανή- ματος ελέγχετε το καλώδιο σύνδεσης και τον ρευματολήπτη για ζημιές. Ανα- θέστε αμέσως σε εξουσιοδοτημένη υπη- ρεσία τεχνικής εξυπηρέτησης πελατών/ εξειδικευμένο ηλεκτρολόγο την αλλαγή του χαλασμένου καλωδίου σύνδεσης στο δίκτυο. Πριν από κάθε λειτουργία, ελέγχετε τον εύκαμπτο σωλήνα υψηλής πίεσης για ζημιές. Αντικαθιστάτε άμεσα τον εύκα- μπτο σωλήνα υψηλής πίεσης που πα- ρουσιάζει βλάβες. Απαγορεύεται η χρήση σε σημεία, όπου υφίσταται κίνδυνος έκρηξης. Κατά τη χρήση της συσκευής σε επικίν- δυνα σημεία (π.χ. σε πρατήρια καυσί- μων), πρέπει να τηρούνται οι ανάλογες προδιαγραφές ασφαλείας. Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυνος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλι- σμό ή στην ίδια τη συσκευή. Μην στρέφετε τη δέσμη υψηλής πίεσης πάνω σε άλλους ή σε εσάς τους ίδιους, για να καθαρίσετε ρούχα ή παπούτσια. Μην ψεκάζετε αντικείμενα που περιέ- χουν ουσίες επικίνδυνες για την υγεία (π.χ. αμίαντο). Ελαστικά οχημάτων/βαλβίδες ελαστι- κών ενδέχεται να υποστούν ζημιές από τον ψεκασμό με δέσμη υψηλής πίεσης και να σπάσουν. Η πρώτη ένδειξη για κάτι τέτοιο είναι η χρωματική μεταβολή του ελαστικού. Τυχόν βλάβες στα ελα- στικά των οχημάτων και στις βαλβίδες τους μπορούν να αποδειχθούν μοιραί- ες. Κατά τον καθαρισμό, διατηρείτε από- σταση τουλάχιστον 30cm από τη δέσμη

Κίνδυνος έκρηξης! Μην ψεκάζετε εύφλεκτα υγρά. Να μην χρησιμοποιείται ποτέ για την αναρρόφηση υγρών που περιέχουν δι- αλυτικά ή συμπυκνωμένων οξέων και διαλυτικών μέσων! Σε αυτά συγκαταλέ- γονται π.χ. η βενζίνη, το διαλυτικό χρω- μάτων ή το πετρέλαιο θέρμανσης. Το νέφος ψεκασμού είναι άκρως εύφλεκτο, εκρηκτικό και δηλητηριώδες. Απαγο- ρεύεται η χρήση ακετόνης, τα αδιάλυ- των οξέων και διαλυτικών, επειδή προκαλούν διάβρωση των υλικών που χρησιμοποιούνται στο μηχάνημα. 몇 Προειδοποίηση Ο ρευματολήπτης και η σύνδεση του αγωγού προέκτασης πρέπει να είναι υδατοστεγή και να μην βρίσκονται μέσα

Οι ακατάλληλοι αγωγοί προέκτασης μπορεί να είναι επικίνδυνοι. Σε υπαίθρι- ους χώρους χρησιμοποιείτε μόνο τους εγκεκριμένους και αντιστοίχως επισημα- σμένους αγωγούς προέκτασης με επαρκή διατομή: 1 - 10 m: 1,5 mm

Ξετυλίξτε εντελώς το καλώδιο προέκτα- σης από το τύμπανό του. Οι εύκαμπτοι σωλήνες υψηλής πίεσης, οι παταρίες και οι σύνδεσμοι είναι σημα- ντικά για την ασφάλεια της συσκευής. Χρησιμοποιείτε μόνο εύκαμπτους σω- λήνες πίεσης, μπαταρίες και συνδέ- σμους που προτείνει ο κατασκευαστής. Η συσκευή αυτή δεν ενδείκνυται για χρήση από άτομα με περιορισμένες σω- ματικές, αισθητηριακές ή πνευματικές ικανότητες. Δεν επιτρέπεται η χρήση της συσκευής από παιδιά ή άτομα που δεν έχουν ενη- μερωθεί σχετικά με το χειρισμό της. Υποδείξεις ασφαλείας 94 EL– 5 Τα παιδιά πρέπει να βρίσκονται υπό επιτήρηση, ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή. Κρατάτε τα παιδιά μακριά από τα πλα- στικά φύλλα συσκευασίας, υφίσταται κίνδυνος ασφυξίας! Ο χρήστης πρέπει να χρησιμοποιεί τη συσκευή σύμφωνα με τις προδιαγρα- φές. Πρέπει να έχει υπόψη τις τοπικές συνθήκες και κατά την εργασία με τη συ- σκευή πρέπει να προσέχει τα άτομα που βρίσκονται κοντά της. Μη χρησιμοποιείτε τη συσκευή, αν άλλα άτομα βρίσκονται στην εμβέλεια λει- τουργίας της, εκτός αν φορούν προστα- τευτικό ρουχισμό. Για να προστατευθείτε από τις πιτσιλιές του νερού ή από τους ρύπους, φοράτε προστατευτική στολή και γυαλιά.

Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες, απενεργοποιήστε τη συσκευή από το γενικό διακόπτη/το δια- κόπτη της συσκευής ή βγάλτε το καλώ- διο ρεύματος. Μην χρησιμοποιείτε τη συσκευή σε θερ- μοκρασίες κάτω από 0 °C. Κατά τον καθαρισμό βαμμένων επιφα- νειών, κρατήστε απόσταση ψεκασμού τουλ. 30 cm, για την αποφυγή πρόκλη- σης ζημιών. Μην αφήνετε τη συσκευή ποτέ χωρίς επί- βλεψη, εφόσον βρίσκεται σε λειτουργία. Προσέχετε ώστε τα καλώδια τροφοδοσί- ας δικτύου ή τα καλώδια προέκτασης να μην υποστούν φθορές ή βλάβες από συνθλίψεις, τραβήγματα, πατήματα ή παρόμοιες αιτίες. Προστατέψτε τα κα- λώδια από τη ζέστη, τα λάδια και τις αιχ- μηρές ακμές. Όλα τα ρευματοφόρα εξαρτήματα στο χώρο εργασίας πρέπει να διαθέτουν αδιάβροχη προστασία από ρίψη νερού. Η συσκευή πρέπει να λειτουργεί μόνο με ηλεκτρική σύνδεση, η οποία έχει γίνει από ηλεκτρολόγο βάσει του IEC 60364. Συνδέετε τη συσκευή μόνο σε εναλλασσό- μενο ρεύμα. Η τάση πρέπει να συμφωνεί με την πινακίδα τύπου της συσκευής. Δεν επιτρέπεται η υπέρβαση της μέγι- στης επιτρεπόμενης αντίστασης δικτύου στο σημείο ηλεκτρικής σύνδεσης (βλ. τε- χνικά χαρακτηριστικά). Εάν δεν είστε βέβαιοι για την αντίσταση δικτύου στο σημείο σύνδεσης, επικοινωνήστε με την εταιρεία ηλεκτροδότησης. Για λόγους ασφαλείας συνιστούμε τη λειτουργία του μηχανήματος κατά κανό- να μέσω ενός προστατευτικού διακόπτη ρεύματος διαρροής (έως 30 mA). Οι εργασίες καθαρισμού, κατά τις οποί- ες προκύπτουν απόνερα που περιέ- χουν λάδι π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημά- των επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών. Αυτή η συσκευή σχεδιάστηκε για τη χρήση απορρυπαντικών, τα οποία πα- ρέχονται ή συνιστώνται από τον κατα- σκευαστή. Η χρήση άλλων απορρυπαντικών ή χημικών μπορεί να μειώσει την ασφάλεια της συσκευής.

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται. Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η ασφάλεια κλειδώνει το μοχλό του πιστο- λέτου χειρός και αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος. Η βαλβίδα υπερχείλισης εμποδίζει την υπέρ- βαση της επιτρεπτής πίεσης εργασίας. Όταν αφήσετε ελεύθερο τον μοχλό του πι στολέτου χειρός, απενεργοποιείται ο διακό- πτης πίεσης της αντλία και διακόπτεται η δέσμη υψηλής πίεσης. Τραβώντας τον μο- χλό ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία. Μηχανισμοί ασφάλειας Διακόπτης συσκευής Ασφάλεια πιστολέτου χειρός Βαλβίδα υπερχείλισης με διακόπτη πίεσης 95EL– 6

Πριν από κάθε ενέργεια με ή στη συσκευή, φροντίστε για την ευστάθεια της συσκευής, ώστε να αποφύγετε ατυχήματα ή βλάβες. – Η ευστάθεια της συσκευής είναι βέβαιη, όταν την αποθέτετε σε επίπεδη επιφάνεια. Το παραδοτέο υλικό της συσκευής απεικο- νίζεται στη συσκευασία. Κατά την αποσυ- σκευασία ελέγξτε το περιεχόμενο της ως προς την πληρότητα. Εάν λείπουν εξαρτήματα ή έχουν προκλη- θεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας. Εικόνες βλέπε σελίδα 2 1 Σύνδεση νερού με φίλτρο 2 Σύζευξη για τη σύνδεση με το δίκτυιο παροχής νερού 3 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“ 4 Ελαστικός σωλήνας υψηλής πίεσης 5 Τύμπανο περιέλιξης ελαστικού σωλήνα υψηλής πίεσης 6 Θήκη φύλαξης του πιστολέτου χειρός 7 Λαβή μεταφοράς 8 Χειροστρόφαλος για τον κύλινδρο εύκα- μπτου σωλήνα 9 Θήκη για εξαρτήματα 10 Αγωγός σύνδεσης δικτύου με ρευματολή-

11 Δεξαμενή απορρυπαντικού 12 Ελαστικός σωλήνας αναρρόφησης απορ- ρυπαντικού με φίλτρο απορρυπαντικού και

13 Τροχοί 14 Πιστολέτο χειρός 15 Ασφάλεια πιστολέτου χειρός 16 Πλήκτρο διαχωρισμού του ελαστικού σωλήνα υψηλής πίεσης από το πιστο- λέτο χειρός 17 Σωλήνας ψεκασμού με φρέζα ρύπων 18 Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power) Με τον προαιρετικό εξοπλισμό διευρύνο- νται οι δυνατότητες χρήσης της συσκευής σας. Περισσότερες πληροφορίες μπορείτε να ζητήσετε από το κατάστημα διάθεσης των προϊόντων KARCHER.

Πριν την ενεργοποίηση συναρμολογήστε στο μηχάνημα τα μη συνδεδεμένα συνο- δευτικά εξαρτήματα.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρακτηριστικό ήχο. Υπόδειξη: Φροντίστε να ευθυγραμμί- σετε σωστά τους οδηγούς σύνδεσης. Βεβαιωθείτε ότι η σύνδεση είναι ασφα- λής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης. 몇 Προειδοποίηση Σύμφωνα με τους ισχύοντες κανονι- σμούς, το μηχάνημα δεν πρέπει να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος. Να χρησιμοποιείται ένας κατάλληλος διαχωριστής συστήματος της εταιρείας KARCHER ή εναλλα- κτικά ένας διαχωριστής συστήματος κατά το EN 12729 τύπος BA. Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσι-

Συνδέετε πάντα το διαχωριστή συστήματος στο δίκτυο παροχής νερού και ποτέ απευ- θείας στη συσκευή! Υπόδειξη: Οι ρύποι που περιέχονται στο νερό μπορούν να προκαλέσουν βλάβες στην αντλία υψηλής πίεσης και στα εξαρτή- ματα. Για λόγους προστασίας, συνιστάται η χρήση του φίλτρου νερού της KARCHER (ειδικός εξοπλισμός, κωδ. παραγγελίας 4.730-059). Προϋποθέσεις ευστάθειας

Περιγραφή συσκευής Πρόσθετα εξαρτήματα Πριν τη θέση σε λειτουργία Παροχή νερού 96 EL– 7 Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης. Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνι- κά χαρακτηριστικά. Χρησιμοποιήστε έναν ελαστικό σωλή να νερού με ενισχυμένους ιστούς (δεν συμπεριλαμβάνεται στη συσκευασία) με συνηθισμένη σύνδεση. (Διάμετρος τουλάχιστον 1/2 ίντσες ή 13 mm;Μήκος τουλάχιστον 7,5 m).

Βιδώστε το τεμάχιο ζεύξης που περιέ- χεται στη συσκευασία στην σύνδεση νε ρού του μηχανήματος. Τοποθετήστε τον ελαστικό σωλήνα νε- ρού στο τεμάχιο ζεύξης του μηχανήμα τος και συνδέστε το με το δίκτυο.

Η ξηρή λειτουργία για περισσότερο από 2 λεπτά προκαλεί βλάβες στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν εκτονώσει την πίεση εντός δύο λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδεί ξεις στο κεφάλαιο "Βοήθεια σε περίπτωση

Εισάγετε το σωλήνα ρίψης στο πιστο- λέτο χειρός και στερεώστε τον περι- στρέφοντάς τον κατά 90°. Ξετυλίξτε εντελώς τον ελαστικό σωλήνα υψηλής πίεσης από το τύμπανο περιέ λιξης. Κρατήστε αντίσταση με τη λαβή

Ανοίξτε εντελώς τη βάνα νερού. Εισάγετε τον ρευματολήπτη στην πρίζα. Ενεργοποιήστε το μηχάνημα στο „I/ ON“.

Μέσω της δέσμης νερού που εξέρχεται από το ακροφύσιο υψηλής πίεσης, μια δύναμη αντεπιστροφής επενεργεί στο πιστολέτο. Φροντίστε για την ασφαλή θέση της συ- σκευής και στερεώστε καλά το πιστολέτο και το σωλήνα ρίψης.

Πριν την έναρξη του καθαρισμού, βεβαιω- θείτε ότι η συσκευή καθαρισμού υψηλής πί- εσης εδράζεται σταθερά σε ομαλό υπόβαθρο. Κατά τον καθαρισμό χρησιμο- ποιείτε προστατευτικά γυαλιά και προστα- τευτικό ρουχισμό. Απασφαλίστε τον μοχλό του πιστολέ- του χειρός. Πατώντας ξανά το μοχλό τίθεται το μη- χάνημα και πάλι σε λειτουργία. Υπόδειξη: Εάν αφήσετε το μοχλό, το μη- χάνημα θα απενεργοποιηθεί ξανά. Η υψη- λή πίεση διατηρείται στο σύστημα. Για τις απλούστερες εργασίες καθαρισμού. Η πίεση εργασίας ρυθμίζεται χωρίς διαβαθ- μίσεις μεταξύ „Min“ και „Max“. Ελευθερώστε τον μοχλό του πιστολέ- του χειρός. Περιστρέψτε το σωλήνα εκτόξευσης στην επιθυμητή θέση. Υπόδειξη: Ενδείκνυται για εργασία με απορρυπαντικό, περιστρέψτε το ακροστό- μια στη θέση "Mix". Για επίμονους ρύπους.

Μην καθαρίζετε ελαστικά αυτοκίνητων, βα- φές ή ευαίσθητες επιφάνειες όπως ξύλο με τη φρέζα ρύπων, διότι υπάρχει κίνδυνος να καταστραφούν. – Δεν ενδείκνυται για εργασία με απορρυ

Παροχή νερού από τον αγωγό νερού Έναρξη λειτουργίας

Σωλήνας εκτόξευσης με ελεγκτή πίεσης (Vario Power) Σωλήνας ψεκασμού με φρέζα ρύπων 97EL– 8 Για την εκάστοτε εργασία καθαρισμού χρη- σιμοποιείτε αποκλειστικά τα προϊόντα κα- θαρισμού και περιποίησης της KARCHER, τα οποία σχεδιάστηκαν ειδικά για χρήση με τη συσκευή σας. Η χρήση άλλων προϊό- ντων καθαρισμού και περιποίησης μπορεί να προκαλέσει ταχύτερη φθορά και ακύρω- ση της εγγύησης. Ενημερωθείτε από το εξειδικευμένο κατάστημα αγοράς ή ζητήστε πληροφορίες απευθείας από την KARCHER.

Γεμίστε τη δεξαμενή απορρυπαντικού με διάλυμα απορρυπαντικού (λάβετε υπόψη τις συστάσεις δοσολογίας στη συσκευασία του απορρυπαντικού). Χρησιμοποιήστε έναν σωλήνα εκτόξευ- σης με ελεγκτή πίεσης (Vario Power). Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix". Υπόδειξη: Έτσι προστίθεται καθαριστι- κό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής. Ψεκάστε με οικονομία το απορρυπαντι- κό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει). Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης. Ελευθερώστε τον μοχλό του πιστολέτου. Ασφαλίστε το μοχλό του πιστολέτου χειρός. Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνη- μα στη θέση „0/OFF“. Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός.

Αποσυνδέστε τον ελαστικό σωλήνα υψηλής πίεσης από το πιστολέτο χειρός ή τη συ- σκευή μόνον εάν στο σύστημα δεν υπάρχει

Μετά την ολοκλήρωση των εργασιών, αναρτήστε το σωλήνα αναρρόφησης σε ένα δοχείο με καθαρό νερό, ενεργοποι- ήστε το μηχάνημα για περίπου 1 λεπτό χωρίς να έχετε τοποθετήσει το σωλήνα ρίψης και ξεπλύνετε με καθαρό νερό. Ελευθερώστε τον μοχλό του πιστολέτου. Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“. Κλείστε τη βρύση. Πιέστε τον μοχλό του πιστολέτου για να εξαλείψετε την εναπομένουσα πίεση του συστήματος. Ασφαλίστε το μοχλό του πιστολέτου χειρός. Βγάλτε το ρευματολήπτη.

Για να αποφύγετε ατυχήματα ή τραυματι- σμού, λάβετε υπόψη κατά τη μεταφορά το βάρος της συσκευής (βλ. τεχνικά χαρακτη-

Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς. Τραβήξτε τη συσκευή από τη λαβή με-

Αδειάστε το δοχείο απορρυπαντικού. Ασφαλίστε τη συσκευή έναντι της ολί σθησης και της ανατροπής. Εργασία με απορρυπαντικό Προτεινόμενη μέθοδος καθαρισμού Διακοπή λειτουργίας Τερματισμός λειτουργίας

Μεταφορά με το χέρι Μεταφορά σε οχήματα 98 EL– 9

Για να αποφύγετε ατυχήματα ή τραυματι- σμούς, λάβετε υπόψη κατά την επιλογή του χώρου αποθήκευσης το βάρος της συσκευ- ής (βλ. τεχνικά χαρακτηριστικά). Αποθέστε το μηχάνημα σε επίπεδη επι

Περιστρέψτε το χειροστρόφαλο αριστε- ρόστροφα και τυλίξτε όλον τον ελαστικό σωλήνα υψηλής πίεσης στο τύμπανο. Τοποθετήστε το πιστολέτο χειρός στη θήκη φύλαξης του πιστολέτου χειρός. Αποθηκεύστε το καλώδιο τροφοδοσίας και τα εξαρτήματα στη συσκευή. Διατηρεί- τε τη συσκευή σε στεγνό περιβάλλον. Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέ- ον υπόψη τις υποδείξεις στο κεφάλαιο

Προστατέψετε το μηχάνημα και τα εξαρτή- ματά του από τον παγετό. Ο παγετός μπορεί να καταστρέψει το μηχά- νημα και τα εξαρτήματά του, εάν δεν αδειά- σει εντελώς από το νερό. Για να αποφύγετε τις βλάβες: Αδειάστε εντελώς το νερό από το μηχά- νημα: Ενεργοποιήστε το μηχάνημα χω- ρίς να έχετε συνδέσει τον ελαστικό σωλήνα υψηλής πίεσης και το σωλήνα παροχής νερού (έως 1 λεπτό) και περι- μένετε, έως ότου το νερό σταματήσει να εκρέει από τη σύνδεση υψηλής πίεσης. Απενεργοποιήστε το μηχάνημα. Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επι- κρατεί παγετός.

Πριν από την εκτέλεση εργασιών περιποίη σης και συντήρησης απενεργοποιήστε το μηχάνημα και αποσυνδέστε το ρευματολή- πτη από την πρίζα. Πριν από την αποθήκευση για μεγάλο χρο νικό διάστημα π.χ. το χειμώνα: Αφαιρέστε το φίλτρο από τον ελαστικό σωλήνα αναρρόφησης απορρυπαντι- κού και ξεπλύνετέ το κάτω από τρεχού-

Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νε-

Το μηχάνημα δεν χρειάζεται συντήρηση. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά KARCHER. Επισκόπηση ανταλλακτικών θα βρείτε στο τέλος των πα- ρόντων οδηγιών χειρισμού.

Φύλαξη της συσκευής Αντιπαγετική προστασία Φροντίδα και συντήρηση

Ανταλλακτικά 99EL– 10 Με τη βοήθεια του παρακάτω πίνακα μπο ρείτε να αντιμετωπίσετε μόνες/οι σας απλές

Εάν έχετε αμφιβολίες, παρακαλούμε απευ- θυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Πριν από την εκτέλεση εργασιών περιποίη σης και συντήρησης απενεργοποιήστε το μηχάνημα και αποσυνδέστε το ρευματολή- πτη από την πρίζα. Οι εργασίες επισκευών και οι εργασίες στα ηλεκτρικά εξαρτήματα πρέπει να διεξάγο- νται μόνο από την εξουσιοδοτημένη υπηρε- σία εξυπηρέτησης πελατών. Η συσκευή τίθεται σε λειτουργία με τρά βηγμα της σκανδάλης του πιστολέτου

Ελέγξτε εάν συμφωνεί η τάση που ανα- γράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος. Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν βλάβες. Ελέγξτε τη ρύθμιση του σωλήνα ρίψης. Εξαέρωση της συσκευής: Ενεργοποιή- στε τη συσκευή χωρίς να έχετε συνδέ- σει τον ελαστικό σωλήνα υψηλής πίεσης και περιμένετε (έως 2 λεπτά), μέχρις ότου από τη σύνδεση υψηλής πί- εσης σταματήσει να εκρέει νερό με φυ- σαλίδες. Θέστε τη συσκευή εκτός λειτουργίας και συνδέστε πάλι τον ελα- στικό σωλήνα υψηλής πίεσης. Ελέγξτε την παροχή νερού. Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξε- πλύνετέ το κάτω από τρεχούμενο νερό. Αιτία: Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος δικτύου ή χρήσης ενός καλωδίου προέκτασης. Κατά την ενεργοποίηση, τραβήξτε πρώ- τα το μοχλό του πιστολέτου χειρός και στη συνέχεια ρυθμίστε το διακόπτη του μηχανήματος στη θέση „I/ON“. Καθαρίστε το ακροφυσίο υψηλής πίε- σης: Αφαιρέστε τις ακαθαρσίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά

Ελέγξτε την ποσότητα προσαγωγής νερού. Μια ελάχιστη διαρροή στο μηχάνημα θεωρείται φυσιολογική για τεχνικούς λό- γους. Σε περίπτωση έντονης έλλειψης στεγανότητας, ενημερώστε την εξουσι- οδοτημένη υπηρεσία εξυπηρέτησης πε-

Χρησιμοποιήστε έναν σωλήνα εκτόξευ σης με ελεγκτή πίεσης (Vario Power). Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix". Καθαρίστε το φίλτρο στον ελαστικό σω λήνα απορρυπαντικού. Ελέγξτε τον ελαστικό σωλήνα αναρρό φησης απορρυπαντικού για τυχόν τσα-

Αντιμετώπιση βλαβών Η συσκευή δεν λειτουργεί Η συσκευή δεν αναπτύσσει πίεση Το μηχάνημα δεν ενεργοποιείται, ο κινη- τήρας βουίζει Έντονες διακυμάνσεις πίεσης Το μηχάνημα δεν είναι στεγανό Το απορρυπαντικό δεν αναρροφάται 100 EL– 11 Με την επιφύλαξη τεχνικών αλλαγών! Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετι- κές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύ- ει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόη- ση μαζί μας. Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2012/07/01 Τεχνικά χαρακτηριστικά Σύνδεση νερού Θερμοκρασία προσαγω-

°C 40 Ποσότητα προσαγωγής

l/min 10 Πίεση προσαγωγής

MPa 1,2 Ηλεκτρική σύνδεση

Ισχύς σύνδεσης kW 1,7 Ασφάλεια δικτύου (βρα- δείας τήξης) A10 Κατηγορία προστασίας II Βαθμός προστασίας IP X5

Πίεση λειτουργίας MPa 10 Μέγ. επιτρεπόμενη πίεση MPa 12 Παροχή, νερό l/min 5,5 Διαστάσεις και βάρη Μήκος mm 333 Πλάτος mm 405 Ύψος mm 870 Βάρος, έτοιμο για λει- τουργία με εξαρτήματα kg 10,7 Παροχή, απορρυπαντικό l/min 0,3 Δύναμη οπισθοδρόμη- σης πιστολέτου χειρός

Μετρούμενες τιμές κατά EN 60335-2-79 Κραδασμοί στο χέρι/στο

< 2,5 0,3 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 95 Δήλωση Συμμόρφωσης των

Προϊόν: Σύστημα καθαρισμού υψη-
