Produkttyp	Direkt beheizter Dieselheizer
Marke	Heylo
Modell	K 80
Heizleistung	80 kW (273.000 BTU/h)
Kraftstofftyp	Diesel oder Kerosin
Kraftstoffverbrauch	6,5 L/h (Vollast)
Luftdurchsatz	3200 m³/h
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	500 W (Lüfter und Pumpe)
Abmessungen (L x B x H)	1200 x 600 x 800 mm
Gewicht	45 kg
Tankinhalt	50 L
Geräuschpegel	72 dB(A)
Zündungsart	Automatische elektronische Zündung
Sicherheitsmerkmale	Überhitzungsschutz, Flammenüberwachung, Thermostatsteuerung
Konstruktion	Stahlgehäuse mit Pulverbeschichtung
Wartung	Kraftstofffilter und Düse regelmäßig reinigen; Zündkerze überprüfen
Garantie	2 Jahre

Häufig gestellte Fragen - K 80 Heylo

Wie starte ich den Heylo K 80 Heizer?

Stellen Sie sicher, dass der Tank mit sauberem Diesel oder Kerosin gefüllt ist. Stecken Sie das Gerät in eine 230V-Steckdose. Schalten Sie den Hauptschalter auf EIN. Der Heizer zündet nach einigen Sekunden Vorspülung automatisch.

Welche Kraftstoffart kann ich verwenden?

Verwenden Sie handelsüblichen Diesel oder Kerosin. Verwenden Sie kein Benzin, Biodiesel oder andere brennbare Flüssigkeiten. Die Verwendung ungeeigneten Kraftstoffs kann den Heizer beschädigen und die Garantie ungültig machen.

Was ist der Mindestsicherheitsabstand zu brennbaren Materialien?

Halten Sie einen Mindestabstand von 2 Metern zu Wänden und brennbaren Materialien ein. Die Austrittsseite sollte mindestens 3 Meter Freiraum haben.

Wie reinige ich den Heylo K 80?

Schalten Sie den Heizer aus und ziehen Sie den Netzstecker. Lassen Sie ihn abkühlen. Reinigen Sie das Außengehäuse mit einem feuchten Tuch. Reinigen Sie regelmäßig den Kraftstofffilter und die Düse, um Verstopfungen zu vermeiden.

Was bedeutet der Fehlercode E1?

Der Fehlercode E1 weist auf eine Flammenstörung hin. Überprüfen Sie, ob der Tank Kraftstoff enthält, der Kraftstofffilter sauber ist und die Zündkerze funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Kann ich den Heizer in Innenräumen verwenden?

Dies ist ein direkt beheizter Heizer, der Sauerstoff verbraucht und Verbrennungsgase erzeugt. Er darf nur in gut belüfteten Bereichen oder mit ausreichender Frischluftzufuhr verwendet werden. Niemals in geschlossenen Räumen wie Schlafzimmern oder Badezimmern verwenden.

Wie lagere ich den Heizer im Sommer?

Entleeren Sie den Tank vollständig und lassen Sie den Heizer laufen, bis er stoppt (um restlichen Kraftstoff zu verbrauchen). Reinigen Sie Filter und Gehäuse. Lagern Sie ihn an einem trockenen, sauberen Ort ohne Feuchtigkeit.

Was ist die maximale Betriebshöhe?

Der Heylo K 80 ist für Höhen bis zu 1000 Metern über dem Meeresspiegel ausgelegt. In größeren Höhen kann die Leistung abnehmen und Anpassungen erforderlich sein.

Wie lang ist das Netzkabel?

Das Netzkabel ist etwa 2 Meter lang. Wenn ein längeres Kabel benötigt wird, verwenden Sie ein schweres Verlängerungskabel mit einer Nennleistung von mindestens 15 A.

Kann ich den Heizer mit einem Thermostat verwenden?

Ja, der K 80 kann an einen externen Thermostat (nicht im Lieferumfang enthalten) angeschlossen werden. Der Thermostat muss für 230V-Steuerungen geeignet sein. Beachten Sie die Anschlussanweisungen im Handbuch.

BEDIENUNGSANLEITUNG K 80 Heylo

Mobile Warmlufterzeuger

Art.-Nr. / Item No. 1101600

EG-Konformitätserklärung

Gemäß der EG-Richtlinie für Maschinen (98 / 37 / EG) Anhang II A

Für Gerätebaureihe : Warmlufterzeuger mit Wärmetauscher

Typ: K 30, K 30 T, K 50, K 80, K 120, K 160 eco, K 170, K 220

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie von Maschinen entsprechen.

Bei eigenmächtigern Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Zutreffende EG-Richtlinien: Maschinenrichtlinie 98 /37 /EG

Niederspannungsrichtlinie 2006 / 95 / EG

EMV – Richtlinie 2004 / 108 / EG

Angewandte harmonisierte Normen:

• DIN EN 12100-1 01 : 2003 Sicherheit von Maschinen - Grundbegriffe,
  allgemeine Gestaltungsleitsätze
  Teil 1: Grundsätzliche Terminologie u. Methodologie

- DIN EN 12100-2 02 : 2003 Sicherheit von Maschinen - Grundbegriffe,

allgemeine Gestaltungsleitsätze

Teil 2: Technische Leitsätze und Spezifikationen

- DIN EN 60204-1 06 : 2007 Sicherheit von Maschinen und elektrische Ausrüstung

von Maschinen

- DIN EN 50081-2 03 : 1993 Elektromagnetische Verträglichkeit, Fachgrundnorm

Störaussendung Industriebereiche

Angewandte nationale Normen sowie technische Spezifikationen:

- DIN 4794-1 12 : 1980 Ortsfeste Warmlufterzeuger mit und ohne

Wärmetauscher

- DIN 4794-2 12 : 1980 Ortsfeste Warmlufterzeuger mit Wärmetauscher

Achim, 18.10.2011

Dr. Thomas Wittleder

- Geschäftsführer -

Inhaltsverzeichnis

Seite

1. Allgemeines 4
2. Technische Daten 5
3. Geräteaufbau 6
4. Arbeitsweise 6
5. Anschlüsse 7
6. Inbetriebnahme 8
7. Aufstellungsrichtlinien 9 – 10
8. Wartung 10
9. Fehlersuche und -behebung 11 – 13
10. Schaltplan 14
11. Ersatzteilliste 15 – 17
12. Brennereinstellung 18
13. Ersatzteile Ölbrenner 19 – 20

ACHTUNG:

Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

1. Allgemeines

Gerätebeschreibung

Der mit Heizöl EL befeuerte K 80 ist ein kompakter, vielseitig verwendbarer, gut transportabler Warmlufterzeuger (WLE) für Heizung und Trocknung. Er arbeitet mit und ohne Schornsteinanschluss gleich gut und ist mit seiner großen Heizleistung kompakt, leicht und doch robust gebaut. Der WLE darf nur gewerblich eingesetzt werden.

Warmlufterzeuger sind gedacht für die Punktbeheizung an Reparaturstellen im Freien und in geschlossenen Räumen, zum Auftauen und Anwärmen von Maschinen, von Vorrichtungen und Rohrleitungen, zum Trocknen von Räumen, Heu und Getreide sowie als Hilfsheizung in Notfällen.

Es ist ein nach DIN EN 267 geprüfter Ölbrenner eingebaut. Die vorliegende Bedienungsanweisung für den WLE wird auf jeden Fall durch die Bedienungsanweisung des Brennerherstellers für den Brenner ergänzt.

Sicherheitshinweise

Die Geräte dürfen nur von ausreichend unterwiesenen Personen bedient werden.

Ortsveränderliche Brennstoffbehälter dürfen nur nach Beachtung der Technischen Regeln für brennbare Flüssigkeiten (TRbF 20) aufgestellt und betrieben werden.

Die Geräte nicht in öl-, schwefel- und salzhaltiger Atmosphäre aufstellen und betreiben.

Die Geräte dürfen keinem direkten Wasserstrahl ausgesetzt werden (z.B. Hochdruckreiniger).

Es dürfen nur nach DIN EN 230 und DIN EN 267 geprüfte Gebläse-Ölbrenner in WLE-Ausführung verwendet werden.

Die Sicherheitseinrichtungen dürfen auf keinen Fall blockiert oder überbrückt werden.

Unbeaufsichtigt dürfen die Geräte nur mit einer thermostatischen Regelung betrieben werden.

Das Gerät grundsätzlich nur im abgekühlten Zustand vom Stromnetz trennen.

Die Geräte müssen auf ebenen Flächen standsicher aufgestellt werden.

Alle Geräte tragen ein CE-Zeichen.

1. Technische Daten der Typenreihe K

Typ K 30 K 30 T K 50 K 80 K 120						K160 eco1./2. Stufe	K 170	K 2201. / 2.Stufe
Artikel-Nr.	1101605	1101610	1101584	1101600	1101625	1101670	1101683	1101684
Nennwärmebelastung (kW)	32	32	54	83	120	141 / 161	168	155 / 234
Nennheizleistung (kW)	29	29	50	76	110	133 / 151	153	148 / 219
Nennluftvolumenstrom bei 20°C	1800	1800	3600	5700	7900	10500	10130	11400 / 14100
Warmluftvolumenstrom bei Δt (m3/h)	2050	2050	4200	6500	8900	12600	11000	11650 / 16100
Temperaturerhöhung Δt (K)	46	46	45	45	42	45	48	43 / 42
Max .verfügbare statische Pressung (Pa)	50	50	100	100	150	150	250	360 / 625
Lautstärke in 5 m Entfernung dB(A)	58	58	59	59	72	77	52	59/68,1
Stromanschluss (V/Hz)	230/50	230/50	230/50	230/50	230/50	230/50	400/50	400/50
Stromaufnahme (A)	2,2	2,2	2,8	2,45	4,9	7,7	6,5	7,2 / 10,2
Leistungsaufnahme (kW)	0,50	0,50	0,65	0,56	1,13	1,77	2,65	2,50 / 3,58
Schutzart (IP)	44	44	44	44	44	44	44	44
Brennstoffverbrauch (kg/h) Heizöl EL	2,5	2,5	4,7	6,8	10,1	11,9/13,1	14,0	13,1 / 19,0
Abgasverlust %	9,1	9,1	9,0	8,0	7,0	5	8,7	4,9 / 6,4
erforderlicher Schornsteinzug (Pa)	0	0	0	0	0	0	0	0
Abgasmassenstrom max. (kg/s)	0,015	0,015	0,025	0,038	0,054	0,09	0,099	0,072 / 0,069
Geräteabmessungen:
Länge (mm)	1447	1447	1623	1674	1878	2000	2191	2298
Breite (mm)	690	690	795	875	971	1002	1002	1294
Höhe (mm)	822	822	1082	1300	1410	1510	1510	1709
Gewicht mit Brenner (kg)	73	85	140	190	225	330	340	480
Abgasrohr – Durchmesser (mm)	150	150	150	150	200	200	200	200
Ausblasstutzen – Durchmesser (mm)	2 x 205	2 x 205	420	520	550	550	550	2 x 550
Einstellwerte der Thermostale:
Ventilatorthermostat TR (°C)	35	35	35	35	35	35	35	35
Temperaturwächter TW/TL (°C)	80	80	80	80	80	80/70	80	80
Sicherheitstemperaturbegrenzer STB (°C)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)	100 (fest)

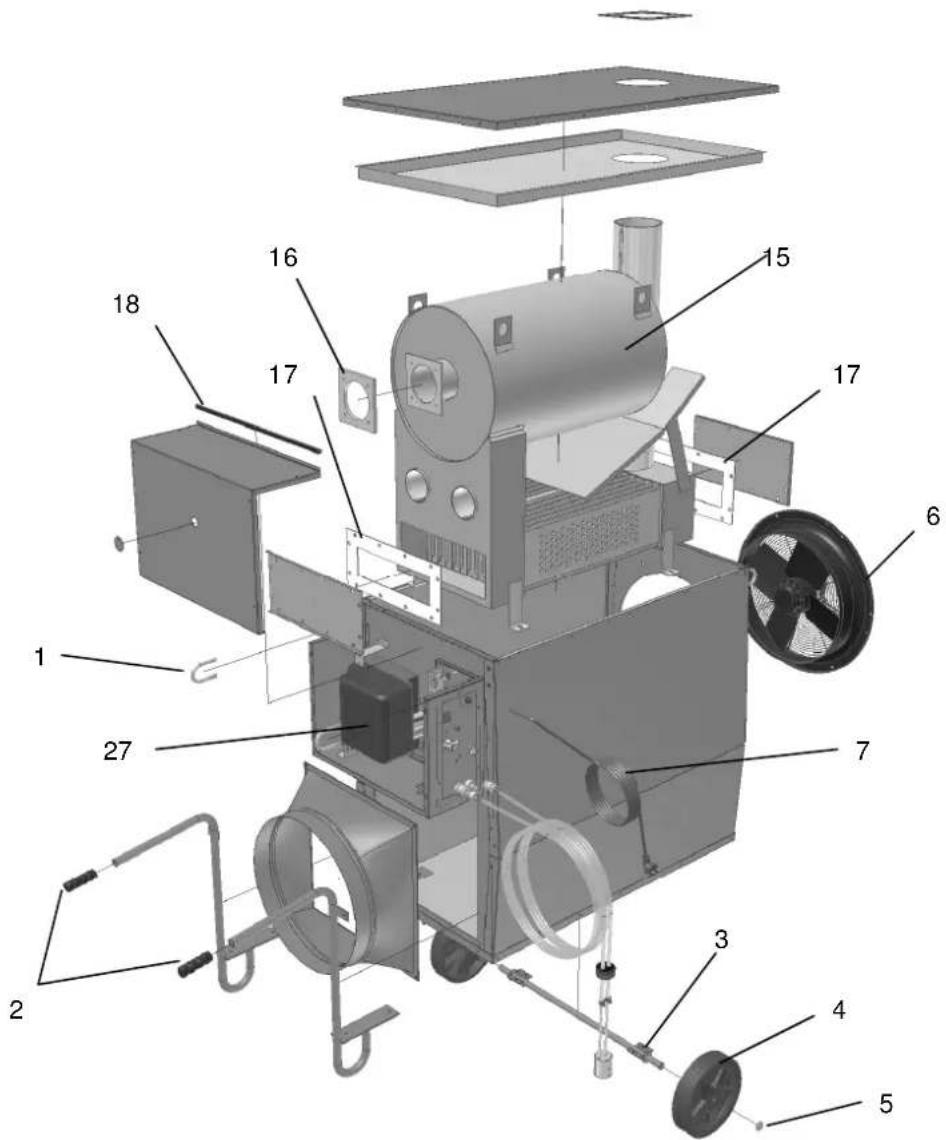

3. Geräteaufbau

Gehäuse, darin Ventilator und Chrom-Titanstahl-Brennkammer mit Wärmetauscher und Abgasstutzen. Der Ölbrenner sitzt mit seinen Steuereinheiten innerhalb der Verkleidung über der Luftansaugung im Schaltkasten Die Düsenstockeinheit mit Flammrohr ist an der vertikal stehenden Brennkammer montiert. Beide Funktionseinheiten sind mittels Versorgungsleitungen für Luft, Brennstoff sowie Zünd- und Überwachungsorganen miteinander verbunden. Da die Flamme innerhalb der Brennkammer umgekehrt, muss sie schlank und lang sein.

Im Gerät sind Kapillarrohrthermostate eingebaut. Beim Aufheizen sorgt der Temperaturregler für verkürzte Aufheizzeiten durch verzögertes Zuschalten des Ventilators. Beim Ausschalten lässt der Temperaturregler den Ventilator nachlaufen, um die Restwärme aus dem Gerät herauszuholen. Dadurch wird gleichzeitig die Brennkammer vor Überhitzung durch Nachwärme geschützt.

In den Geräten ist für den Betrieb bei kalten Außentemperaturen eine leistungsfähige Ölvorwärmung eingebaut. Sie erwärmt eine bestimmte Menge Heizöl soweit, dass der Brenner damit anlaufen kann.

Der Raumthermostatanschluss erlaubt die raumtemperaturabhängige Steuerung des Gerätes durch einen Raumthermostaten.

Im Gerät ist ein Betriebsstundenzähler integriert. Dieser zeigt die Laufzeiten in [h] des Gerätes im Heizbetrieb an. Die Laufzeiten können nach dem Öffnen der Schaltkastentür abgelesen werden.

4. Arbeitsweise

Beim Betrieb wird das Heizöl EL von der Brennerpumpe über die Saugleitung aus dem beigestellten Tank oder aus einer fest installierten Ölversorgung angesaugt. Die für die Heizleistung erforderliche Ölmenge wird der Brennerdüse über die Druckleitung zugeführt, in die Brennkammer gesprüht und gezündet. Es entsteht eine Flamme, die zusammen mit ihren Verbrennungsgasen die Brennkammer und den Wärmetauscher erwärmt. Von der Pumpe gefördertes, überschüssiges Heizöl fließt zurück in den Behälter.

Nach einer kurzen Aufheizzeit schaltet der Temperaturregler den Ventilator an. Dadurch wird eine sehr kurze Aufheizzeit erreicht. Der Ventilator bläst die angesaugte kalte Luft über die Brennkammer und den Wärmetauscher. Dadurch wird sie erwärmt. Die erwärmte Luft tritt auf der Gegenseite durch den Ausblasstutzen aus.

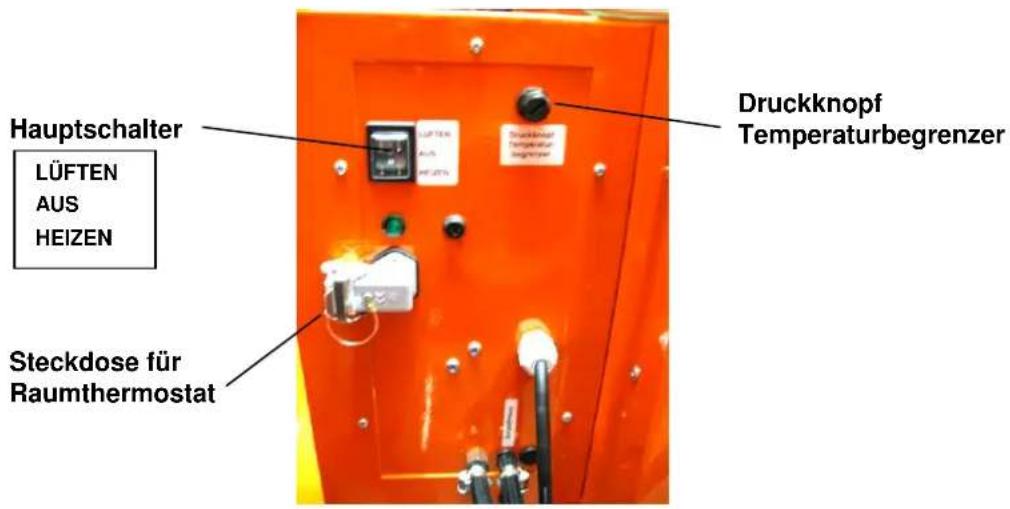

Zum Heizen wird der Hauptschalter auf Stellung -II- "Heizen" eingeschaltet. Zunächst läuft der Brenner an und nach Erwärmen von Brennkammer und Wärmetauscher schaltet auch der Ventilator zu und fördert warme Luft.

Ein evtl. angeschlossener Raumthermostat muss höher als die Umgebungstemperatur eingestellt sein, sonst läuft das Gerät nicht an, weil keine Stromzufuhr vorhanden ist.

Zum Lüften wird der Hauptschalter auf Stellung -I- "Lüften" am Schaltkasten eingeschaltet. Es läuft ausschließlich der Ventilator, das Gerät arbeitet nun als Lüftungsgerät.

Zum Abschalten des Gerätes wird der Hauptschalter auf Stellung -0- gestellt.

5. Anschlüsse

Stromanschluss

Das Gerät wird mit 230V Wechselstrom, 50 Hz betrieben. Der K 80 wird über ein 2,5 m langes Kabel mit Schukostecker betrieben. Der Anschluss darf nur an solche Netze erfolgen, die mit einer Sicherung von minimal 10 A abgesichert sind. Längere Zuleitungen sollten mindestens 3 x 2,5 mm ² bzw. 5 x 2,5 mm ² Querschnitt haben, um einen zu starken Spannungsabfall bis zum Gerät zu vermeiden. Bei Unterspannung bis 195 V arbeitet das Gerät noch einwandfrei. Bei Störungen also Spannung am Gerät kontrollieren.

Betrieb mit Raumthermostat

Soll das Gerät die Temperatur geschlossener Räume automatisch auf einer bestimmten Temperatur halten, so wird ein 230 V Raumthermostat angeschlossen. Dazu muss die Kappe von der Gerätebuchse entfernt werden, nun kann der Thermostatstecker in den Buchseneinsatz gesteckt werden.

Ölvorwärmung

Heizöl scheidet bei tiefen Temperaturen Paraffin aus. Es verstopft den Ölfilter und lässt sich nicht pumpen. Das Gerät startet damit nicht. Die Geräte besitzen deshalb elektrische Heizelemente. Die Ölvorwärmung macht das Öl fließfähig. Sie arbeitet thermostatgesteuert, unabhängig vom Geräteschalter, jedoch muss der Stecker der Netzleitung an eine funktionierende und abgesicherte Stromversorgungsquelle angeschlossen sein.

Schornsteinanschluss

Im Freien oder in offenen Räumen empfehlen wir 1 m Rohr, 150 mm Durchmesser mit einer Regenhaube, um das Eindringen von Regen und Schmutz weitgehend auszuschließen und um einen geringen Zug zu erzeugen.

Bei vorübergehendem Betrieb in geschlossenen Räumen, z. B. Winterbau, sind die Verbrennungsgase ins Freie abzuführen. Die Abgasleitung ist so zu verlegen, dass mindestens 10 Pa Zug darin gewährleistet und auf keinen Fall Gegendruck in der Leitung möglich ist. Deswegen ist darauf zu achten, dass die Abgasleitung steigend und ihr Ende senkrecht nach oben verläuft. Sie muss mindestens über Traufhöhe, besser über Firsthöhe geführt werden, um Gegendruck durch den Wind und daher rührendes Rußen des Brenners zu vermeiden. Die Abgasrohre müssen einen Mindestabstand von 0,5 m von brennbaren Teilen haben und zuverlässig befestigt sein. Ihr Durchmesser darf nicht kleiner als der Abgasstutzen des Warmlufterzeugers sein.

Bei Dauerbetrieb in geschlossenen Räumen ist nach der Bauordnung ein Anschluss an einen Schornstein vom Durchmesser 200 mm vorgeschrieben, der mindestens 0,40 m über First geführt sein muss.

6. Inbetriebnahme

Heizen

1. Anschluss zu den Ölversorgungsleitungen über den Vor- und Rücklaufanschluss am Gerät herstellen.
2. Netzstecker in geeignete Netzdose stecken.
3. Falls nach Bauordnung erforderlich, Schornsteinanschluss herstellen, sonst 1 m Rauchrohr mit Regenhaube.
4. Hauptschalter auf Stellung -II- "Heizen schalten. Der Brenner läuft im Vorbelüftungsmodus an. Nach ca. 45 sec. erfolgt die Zündung der Flamme.
5. Sind Gerät und/oder Öl ausgekühlt, muss man je nach Temperatur 15 - 20 Minuten warten, bis die Ölvorwärmung genügend vorgewärmt hat. Dann erst den Hauptschalter auf Heizen schalten und, wenn vorhanden, angeschlossenen Raumthermostat über Umgebungstemperatur einstellen.
6. Abschalten: Hauptschalter am Schaltkasten ausschalten - nicht den Netzstecker ziehen - da der Ventilator beim Abschalten zur Kühlung kurz weiterlaufen muss. Der Temperaturregler schaltet den Ventilator verzögert nach 2 - 3 Minuten automatisch ab. Dieser Vorgang kann sich einige Male wiederholen. Daher auf keinen Fall zum Abschalten den Netzstecker herausziehen. Beim Abschalten durch Ziehen des Gerätesteckers oder Hauptschalter kann das Gerät nicht nachkühlen und zu Schäden an der Brennkammer, an der Flammüberwachung führen.
   Der Sicherheitstemperaturbegrenzer kann unter Umständen ausschalten und verriegeln. Das Gerät läuft dann erst nach Entriegeln des Sicherheitstemperaturbegrenzers wieder an.

Lüften

1. Den Hauptschalter auf Stellung -I- "Lüften" einschalten.
2. Lüften abschalten: Hauptschalter auf Stellung -0- „Aus“ stellen.

7. Aufstellungsrichtlinien

Aufstellvorschriften

Bei der Aufstellung von ortsveränderlichen WLE mit geschlossener Brennkammer sind grundsätzlich die jeweiligen örtlichen Bau-, Brandschutz- und Berufsgenossenschaftsvorschriften einzuhalten

Aufstellorte

Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-Luft- oder Staub-Luft-Gemische auftreten können (z.B. Tankstellen, Lackierereien usw.).

Fußböden und Decken müssen feuerhemmend sein. Ansaug- und Ausblasstutzen dürfen nicht verengt werden.

Aufstellräume

1. Aufstellung des WLE in geschlossenen, gut durchlüfteten Räumen mit Schornsteinanschluss:

• Die Mindestraumgröße muss einem mittleren Wärmebedarf des Aufstellraumes von 0,058 kW/m³ entsprechen.
• Die nötige Frischluftzufuhr zur Sicherung einer einwandfreien Verbrennung muss auf jeden Fall gewährleistet sein (Fenster, Türen oder sonstige Öffnungen).

Heizleistung(kW)	Raumgröße(m3)	nötige Frischluftmenge(m3/h )
25 kW	500 m3	50 m3/h
50 kW	1000 m3	80 m3/h
80 kW	1400 m3	130 m3/h
110 kW	1900 m3	180 m3/h
140 kW	2500 m3	220 m3/h
160 kW	2800 m3	240 m3/h

2. Aufstellung des WLE in geschlossenen, gut durchlüfteten Räumen ohne Schornsteinanschluss:

• Die Mindestraumgröße muss einem mittleren Wärmebedarf des Aufstellraumes von 0,058 KW/m³ entsprechen.
• Eine natürliche Luftnerneuerung des 2,5 fachen des Rauminhalts/h ist grundsätzlich zu gewährleisten (Beseitigung der Verbrennungsgase und Zufuhr von Frischluft).
• Für diese Frisch- und Abluftmenge sind min. folgende Öffnungen erforderlich: Frischluft: 2,8 m³

Abluft: 2,8 m³

Heizleistung (kW)	Frischluftmenge (m3/h)	natürliche Lufterneuerung (m3/h )
25 kW	500 m3	1250 m3/h
50 kW	1000 m3	2500 m3/h
80 kW	1400 m3	3500 m3/h
110 kW	1900 m3	4750 m3/h
140 kW	2500 m3	6250 m3/h
160 kW	2800 m3	7000 m3/h

Sicherheitsabstände

• Seitlich zu brennbaren Teilen: 0,60 m
• Ausblasseite zu brennbaren Teilen: 2,00 m
• Ansaugseitig für freie Luftzufuhr: 0.60 m
• nach oben: 3,00 m

Gesetzliche Vorschriften

Folgende Vorschriften sind bei Aufstellung und Inbetriebnahme zu beachten:

• Arbeitsstättenverordnung §§ 5 und 14
• Arbeitsstättenrichtlinie ASR 5
• Unfallverhütungsvorschriften VBG 43, VBG 21
• Feuerungsanlagenverordnung (FeuVo) der einzelnen Bundesländer

erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin

8. Wartung

Um die Betriebssicherheit und die ökologischen Grenzwerte einzuhalten sowie die Wirtschaftlichkeit zu sichern, muss das Gerät in regelmäßigen Abständen gewartet und gereinigt werden.

Wartungsarbeiten dürfen nur durch sachkundige Fachleute durchgeführt werden. Ein stets sauber gehaltener Warmlufterzeuger gewährleistet eine gute Verbrennung mit störungsfreiem Betrieb und langer Lebensdauer.

ACHTUNG !!! Wartungsarbeiten nur bei herausgezogenem Netzstecker vornehmen!

1. Nach jeder Heizperiode oder früher muss der Ölfilter gesäubert werden.
2. Nach jeder Heizperiode oder früher, je nachdem wie viel Schmutz am Einsatzort vorhanden ist, müssen die Innenteile gründlich von Staub und Schmutz gesäubert werden.
3. Nach jeder Heizperiode muss die Brennkammer entrusst und der Brenner auf einwandfreie Werte kontrolliert werden. (Nur vom Fachmann durchzuführen).
4. Nur Originalersatzteile verwenden.

Zur Reinigung des Wärmetauschers beim K 80 sind 3 Öffnungen vorgesehen. Eine befindet sich am Abgasstutzen, sie kann nach Abnahme des Haubenbleches und nach Lösen der Verschraubungen des Flansches geöffnet werden. Die zweite und dritte Reinigungsöffnung befindet sich ausblasseitig und ansaugseitig am Wärmetauscher. Hierzu sind die Wartungsdeckel abzunehmen.

1. Fehlersuche und -behebung

Problem	mögliche Ursache	Lösung
Brenner läuft nicht	Kein Strom	Mit Phasenprüfer oder Lampe prüfen, Hauptschalter einschalten, Sicherung auswechseln, Zuleitung auf lose Kontakte untersuchen.
		Bei Betrieb ohne Raumthermostat: prüfen, ob Kappe auf Raumthermostatanschluss vorhanden ist, da Heizer ohne Kappe nicht anläuft, ggf. Kappe aufsetzen (Kappe enthält Strombrücke).
	Raumthermostat (falls vorhanden) zu niedrig eingestellt	Raumthermostat über Raumtemperatur stellen
	Raumthermostat defekt	Raumthermostat untersuchen (darf nur ein Fachmann vornehmen). Notfalls auswechseln oder überbrücken an der Anschlussklemme am Gerät und mit der Hand schalten
	Ölfeuerungsautomat zeigt Störung an (Störlampe leuchtet auf).	Schaltkastenabdeckblech abschrauben. Nach einer Wartezeit von ca. 1 Minute den leuchtenden Entstörknopf am Steuergerät des Brenners betätigen. Störmeldung am Steuergerät und Signalanzeige müssen erlöschen. Der Brenner unternimmt dann einen neuen Startversuch.
		Bei der ersten Inbetriebnahme kann es sein, dass die Entstörtaste so oft gedrückt werden muss, bis der Brenner luftfreien Öls angesaugt hat. Öl auf Blasenfreiheit in Rücklaufleitung prüfen, dann erst Heizbetrieb möglich. Weitere Details lt. beiliegender Brenner-Bedienungsanleitung.
	Sicherheitstemperaturbegrenzer hat den Strom unterbrochen, Ausblastemperatur zu hoch, Lufteinlass oder Luftauslass beengt oder Gerät konnte nicht nachkühlen: Gerät wurde durch Herausziehen des Steckers ausgeschaltet, statt durch Ausschalten.	Die schwarze Schutzkappe nach links drehen und abnehmen. Entstörknopf des STB drücken. Dieser befindet sich oberhalb der Gerätekabeleinführung. Ursache der Überhitzung beseitigen (Ansaug- oder Ausblaswiderstände).
Problem	mögliche Ursache	Lösung
Brenner läuft an, geht aber auf Störung	Öltank leerÖlleitung nicht angeschlossen oder Haupthahn geschlossenÖlfilter verschmutztÖlsaugleitung ist nicht dicht, Pumpe saugt Luft mit anÖlpumpe erzeugt keinen Druck	Öl nachfüllenLeitung bzw. Haupthahn prüfenDüsenfilter, Pumpenfilter, Vorfilter reinigen, evtl. Düse auswechselnÖlsaugleitung abdichten. Das Öl in der Rücklaufleitung muss blasenfrei sein.Druck richtig einstellen, Kupplung oder Pumpe auswechseln (darf nur ein Fachmann vornehmen).Entstörknopf am Steuergerät betätigen (siehe Abschnitt Brenner läuft nicht an)
Brenner läuft an, zündet aber nicht, geht auf Störung	Kein Zündfunke.Zündelektroden verkokt oder verstellt.Brennerdüse verstopft	Zur Kontrolle den Düsenstock überprüfen. Netzstecker herausziehen oder Strom abschalten und Düsenstock kontrollierenBrennerdüse herausschrauben. Auswechseln der Düse gegen eine neue. Nicht versuchen, die Düse zu reinigen! Düse immer erneuern, geöffnete gereinigte Düsen brennen nie einwandfrei.
Flamme erlischt nach Anlaufen oder brennt unruhig	Fotowiderstand verschmutztÖlfilter verschmutztÖlsaugleitung ist nicht dicht, Pumpe saugt Luft mit an: Luftblasen im Öl der Rücklaufleitung.Brennerdüse verstopftVerbrennungsluft nicht richtig eingestellt	Fotowiderstand herausziehen und mit einem sauberen Lappen abwischen. In sehr staubigen Räumen sollte diese Reinigung öfter vorgenommen werden.Alle Ölfilter kontrollieren und reinigen: Vorfilter, Pumpenfilter, Düsenfilter.Ölsaugleitung abdichten, alle Verschraubungen nachziehen. Öl aus Rücklaufleitung in Topf mit Öl fließen lassen. Es muss blasenfrei sein.Pumpendruck richtig einstellen (darf nur ein Fachmann vornehmen).Wie unter "Brenner läuft an, zündet aber nicht", Brennerdüse ausbauen und gegen neue austauschen (nicht reinigen).Verbrennungsluft einregulieren (darf nur ein Fachmann vornehmen).
Brenner schaltet nicht ab	Raumthermostat an ungünstiger Stelle montiert.	Raumthermostat an einem anderen Ort anbringen. Für eine richtige Steuerung ist es wichtig, den Raumthermostat so in dem zu beheizenden Raum anzubringen, daß ihn kein Kaltluftstrom von Fenstern, Türen, usw. trifft. Im zutreffenden Fall Raumthermostat versetzen.
	Raumthermostat defekt	Raumthermostat untersuchen (darf nur ein Fachmann vornehmen), Notfalls auswechseln.
Raumthermostat schaltet Brenner ab, ehe gewünschte Raumtemperatur erreicht ist	Raumthermostat ist an einer Stelle angebracht, wo ihn Warmluft oder Wärmestrahlen treffen, z. B. von Sonne, Maschinen, Warmwasser- oder Dampfleitungen.	Thermostat versetzen
Ventilator läuft nicht an	Temperaturregler -1S3.1 (siehe Schaltplan) arbeitet nichtKeine Stromversorgung	Prüfen, ob der Temperaturregler -1S3.1 arbeitet, ggf. ist dieser auszutauschen.Mit einem Phasenprüfer auf der Klemmeiste X1 (siehe Schaltplan) prüfen, ob der Ventilatorantrieb mit Strom versorgt wird. Klemme 5 und 7N (siehe Schaltplan).

Ist das Gerät durch das Netzkabel mit Strom versorgt, dürfen die Arbeiten an der elektrischen Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden.

Bitte lassen Sie Reparaturarbeiten der Elektro- Gas- und Ölanschlüsse für WLE nur von Servicepartnern der Firma HEYLO durchführen.

Außerbetriebnahme und Entsorgung des Gerätes

Das Gerät ist für langjährigen Betrieb ausgelegt.

Wenn es entsorgt werden soll, hat dies gemäß der aktuellen einschlägigen gesetzlichen

Bestimmungen in umweltschonender Weise zu erfolgen.

Noch Fragen? Wir helfen Ihnen gern!

Ihr HEYLO - Kundendienst:

Tel. [phone] - 97 55 15

11. Ersatzteilliste für K 80 (Art.-Nr. 1101600)

Pos.		HEYLO Artikel-Nr.	Bezeichnung
1	134	0067 Bügelschraube M12
2	138	0708 Gummigriff (Handgriff)
3	130	1988 Achse komplett
4	165	0010-01 Rad VVP 300/25G
5	165	0021 Starlockkappe Dm, 25mm
6	123	2793 Ventilator K80 Axial FB050
7	145	0276 Netzkabel mit Schukostecker
8	145	0912 Anbaugehäuse für Raumthermostatsteckdose
9	145	0916 Kappe für Raumthermostatsteckdose
10	16	60980 Wippenschalter I / 0 / II
11	14	40743 Betriebsleuchte grün
12	16	60150 Kappe für Sicherheitstemperaturbegrenzer
13	14	40400 Steuersicherung 6,3 A
14	14	40408 Miniatur-Gerätesicherungsschalter
15	12	20134 Wärmetauscher K80 komplett
16	13	80619 Dichtung Brennerflansch
17	13	8672 Dichtung Reinigungsdeckel
18	15	60224 Abdichtprofil
19	16	60087 Sicherheitstemperaturbegrenzer (STB)
20	16	30630 Einstrang Ölfilter
21	16	30644 Ölfiltereinsatz für Einstrang Ölfilter
22	14	30035 Bimetall – Thermostat mit Clip
23	12	3008 Cu-Doppelspirale
24	14	00509 Heizpatrone Typ 31.5 x 130
25	14	30121 Einbau – Thermostat 20-90°C / Wert 40°C (TR)
26	14	30121 Einbau – Thermostat 20-90°C / Wert 90°C (TW)
27	12	30145 Ölbrenner RG2H
28	16	30214 Öldüse Delavan 1,65 Gph, 45°, B
29	14	20016 Steuergerät MO550
30	16	30638 Filtereinsatz für Fassfilter
31	12	62082 Fassfilter komplett
32	16	30865 Hydraulik Schnellkupplung (Kupplung)
33	16	30866 Hydraulik Schnellkupplung (Stecker)
34	14	50924 Dichtung für Raumthermostatsteckdose
35	14	50925 PG-Verschraubung für Anschlußkabel kompl.
36	12	62080 Ersatz-Fassfilter (ohne Schläuche)
37	16	60887 Kappe für Schalter, transparent
38	14	40030 Kleinschütz für Ventilator

Bild - Ansicht K 80 (1)

Bild - Ansicht K 80 (2)

12. Brennereinstellung

Hinweis: Um das Stauscheibenstocksystem (1) einzustellen, lösen Sie die Schraube (3). Und um das Elektrodensystem (2) einzustellen, lösen Sie die Schraube (4).

Gerät	Heizleistung Düse		Pumpen-druck	Luftklappen-einstellung	Brennerkopf-Einstellung	Brennertyp
K 80	76 kW	1,65 Gph45°BDelavanArt.-Nr.1630214	12,0 bar 3	5 2,0 RG 2 H

1. Ersatzteilliste Ölbrenner RG 2 H (Art.-Nr. 1230145)


Ersatzteilliste Ölbrenner

Pos.	HE	YLO Art.-Nr.	Bezeichnung
1	16305	49	R.B.L Pumpe
2	14006	12	Magnetventil-Spule
3	14006	16	Anschlusskabel Magnetventil
4	16550	43	Druckrohr
5	15602	12	O-Ring-Dichtung
6	16306	54	Filtereinsatz Ölpumpe
7	14006	57	Haltebügel mit Schraube
8	14200	16	Steuergerät M0550
9	14006	56	Verbindungssystem
10	1630	431	Düsenstock-Flansch
11	1655	003	Verschlussstopfen
12	1420	124	Fotowiderstand
13	1650	517	Pumpenkupplung
14	1630	403	Düsenstockhalterung
15	1655	006	Luftleitblech
16	1630	420	Stauscheiberhalterung
17	1630	422	Stauscheibe
18	1630	336	Kabel Zündelektroden
19	1630	340	Elektrodenblock
20	1630	428	Brennerflansch
21	1655	009	Kesselflansch-Dichtung
22	1655	010	Kesselflansch
23	1655	044	Flammrohr
24	1262	352	Luftregulierung
25	1655	045	Luftklappe
26	1630	421	Düsenstock
27	1651	748	Gebläserad
28	1655	005	Motor
29	1400	325	Kondensator 6,3μF
30	1440	761	Steckdose für Motor
31	1655	019	Anschlussnippel
32	1631	884	Ölschlauch
33	1650	419	Brennerhaube
34	1655	038	Magnetventil Körper
35	1655	020	O-Ring-Dichtung
36	1560	216	O-Ring-Dichtung
37	1262	353	Druckregulierschraube
38	1560	217	O-Ring-Dichtung
39	1560	219	Dichtung Anschlussnippel
40	1560	213	Dichtungseinsatz Antriebswelle
41	1560	218	O-Ring-Dichtung

Available at: Deutsches Informationszentrum für technische Regeln (DITR) (German Information Centre for Technical Regulations) at DIN, Burggrafenstraße 6, 10787 Berlin

8. Maintenance

1. Wiring
   Schutzvermerk nach DIN 34 beachten!


Profi-Technik für die Bau-Klimatisierung.

HEYLO bietet das komplette Programm für gutes Klima auf dem Bau:

Dämmschichttrocknung
Insulation drying

[e-mail] · www.heylo.de

Notizen zum Produkt:

Device notes:

Geräte-Nr.:

Device No.:

Lieferdatum:

Delivery date
