BEDIENUNGSANLEITUNG DE 20 SH Heylo

EG-Konformitätserklärung IIA

Gemäß der EG-Richtlinie für Maschinen 2006/42/EG

Für Gerätebaureihe : Elektroheizgeräte, Typenreihe DE

Typ: DE10, DE 20, DE 20 S, DE 20 SH

HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß

Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“, sowie folgenden Bestimmungen und Normen entsprechen.

Zutreffende EG-Richtlinien:

Maschinenrichtlinie 2006/42/EG

Niederspannungsrichtlinie 2014/35/EU

EMV – Richtlinie 2014/30/EU

Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

Angewandte Normen:

DIN VDE 0700 Teil 1 und Teil 30

DIN EN 55014-1:2012-05

EN 60 335-1

EN 60 335-2-30

CE

Achim, 18.07.2016

Milledo

Dr. Thomas Wittleder

- Geschäftsführer -

Inhaltsverzeichnis

1. Allgemeines....3
2. Inbetriebnahme ....3
3. Anwendung / Einsatzbereiche 5
4. Aufstellrichtlinien 6
5. Technische Daten 6
6. Wartung und Reinigung....7
7. Optionales Zubehör 7
8. Fehlersuche und -behebung....8
9. Ersatzteilliste ....9
10. Schaltplan....10

1. Allgemeines

ACHTUNG: Vor Inbetriebnahme unbedingt lesen!

Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden die daraus entstehen, übernimmt der Hersteller keine Haftung.

Die Elektroheizer der DE-Reihe sind leichte, gut transportable Warmlufterzeuger. Der Elektroheizer DE 20 SH ist für den Schlauchbetrieb mit einem maximal 7,5 m langem Schlauch (∅ 305 mm) geeignet. Es dürfen nur Hochtemperaturschläuche verwendet werden.

Das Gerät DE 20 SH ist speziell für die Erzeugung von Hochtemperaturen bis 120°C geeignet. Die Hochtemperatur wird durch die Regulierung der Luftmenge erzeugt. Der Anschluss eines Raumthermostaten ist möglich.

2. Inbetriebnahme

3 N \~ 400 V / 50 Hz / 32 A CEE-Stecker

Netzanschluss

• CEE-Stecker in die geeignete Steckdose stecken.
  (Die Anschlusssteckdose muss geerdet sein, und über die Absicherung durch einen Fehlerstromschutzschalter verfügen)
• Darauf achten, dass die angegebenen Sicherheitsabstände eingehalten werden (siehe Punkt 3.3).
• Das Gerät nicht unbeaufsichtigt betreiben.
• Angeschlossene Schläuche müssen möglichst gerade verlegt sein.
  ■ Zuluft darf nicht blockiert sein
• Da das Gerät sehr heiße Luft produziert, dürfen sich keine Brennbaren Gegenstände in nächster Nähe befinden.

Einschalten

Vor Inbetriebnahme darauf achten, dass die Luftregulierung auf 100% gestellt ist.

Mit dem Hauptschalter A wird das Gerät in Betrieb gesetzt. Der Betrieb wird mit einer grünen Leuchte im Schalter angezeigt.

Einregeln

Nach ca. 5 Minuten Betriebszeit muss die Hochtemperaturkontrollleuchte B kontrolliert werden. Sollte die Leuchte nicht leuchten, muss die Luftregulierung um 10% verringert werden. Diese Einstellung wird an dem Leistungsregler C vorgenommen. Jetzt wieder nach 5 Minuten die Leuchte kontrollieren. Bitte wiederholen Sie diesen Einstellprozess solange bis die gelbe Leuchte leuchtet.

Jetzt ist das Gerät optimal an die Umgebungsumstände angepasst und erzeugt eine garantierte

Prozessluft von ca. 110 bis 120°C.

Ausschalten

Nach Betrieb den Hauptschalter A ausschalten, die Grüne Betriebsleuchte des Schalters erlischt und das Gerät schaltet sich ab.

Betrieb mit Raumthermostat

1. Für den Betrieb mit Raumthermostat muss die am Buchseneinsatz H des Gerätes befestigte Kappe entfernt werden. Nun kann der Thermostatstecker in die Gerätebuchse gesteckt werden. Bei Betrieb ohne Raumthermostat muss immer die Kappe montiert sein.
2. Raumthermostat (Sonderzubehör) auf die gewünschte Temperatur einstellen. Jetzt arbeitet das Gerät automatisch und schaltet sich ab, wenn die eingestellte Temperatur am Raumthermostat erreicht ist.

Sicherheit bei Übertemperatur

Alle Geräte verfügen über einen Sicherheitstemperaturschalter (E). Sollte das Gerät überhitzen, löst dieses Sicherheitselement aus. Die Störungsleuchte D leuchtet dann rot. Nach ein paar Minuten, können Sie das Sicherheitselement wieder entriegeln. Bitte prüfen Sie unbedingt, was der Grund der Abschaltung war, und beseitigen Sie diesen vor erneuter Inbetriebnahme. Solange Sie kein leises Knacken am STB bei Betätigung hören, ist das Gerät noch zu heiß.

Das Gerät DE 20 SH verfügt über einen weiteren Thermostat, der die Ausblastemperatur kontrolliert. Sollte die Temperatur 150°C überschreiten, schaltet der Thermostat automatisch einen Teil der Heizung ab. Ist die Temperatur wieder normal, wird die volle Heizleistung wieder zugeschaltet. Dies schützt den Warmluftschlauch vor Überhitzungsschäden und erhöht die Lebensdauer.

Diese Funktion verursacht im Moment der Regelung ein leises Klacken im Gerät. Diese Funktion schützt den angeschlossenen Warmluftschlauch vor Überhitzung.

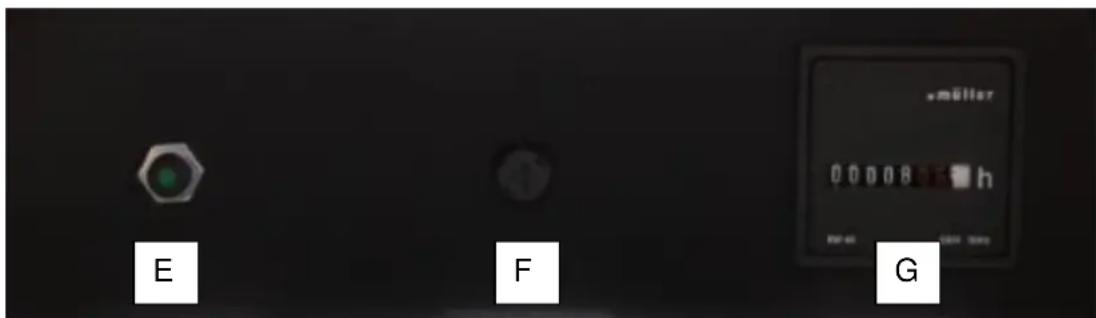

Abbildung Bedienpanel (Ausblasseite)

Abbildung Bedienpanel (Ansaugseite)

Betriebslaufzeiten

Am Betriebsstundenzähler G können Sie die Laufzeiten des Gerätes ablesen. Dieser Stundenzähler lässt sich nicht manipulieren oder zurückstellen.

Störungen

Störungen wie ein Auslösen des Sicherheitstemperaturbegrenzers (STB) (E) oder ein Auslösen der Steuersicherung F sind unter Punkt Fehler! Verweisquelle konnte nicht gefunden werden.“ näher beschrieben.

3. Anwendung / Einsatzbereiche

Hauptverwendungszweck der DE 20 SH Geräte ist der Einsatz für die Beheizung an wechselnden Arbeitsorten. Das Gerät dient hierbei der Erwärmung von Räumen oder Materialien.

Der DE 20 SH produziert sehr hohe Lufttemperaturen die für folgende Prozesse geeignet sind:

• Zur Schädlingsbekämpfung
  • Zum Aushärten von Kunststoffen (Tempern)
• Prozesswärme für industrielle Anforderungen
• Trocknung von hitzebeständigen Materialien

ACHTUNG: Die DE-Heizgeräte dürfen nicht in explosionsgefährdeten Bereichen eingesetzt werden.

Auslegung: Um den Wärmebedarf von Räumen oder Gebäuden zu ermitteln, stehen Ihnen auf der Internetseite www.heylo.de sowie www.waermebedarfsrechner.de ein Rechner kostenlos zur Verfügung. Außerdem können Sie den Wärmebedarf auch mit folgender Formel berechnen:

Wärmedämmung	Außenfläche		Faktor		Temperatur-	Heizleistung
ohne Wärmedämmung	in m2	x	0,058	x	in Kelvin	in KW
mit Dämmung	in m2	x	0,04	x	in Kelvin	in KW

Umluftbetrieb: Die Elektroheizgeräte sind nicht für den Umluftbetrieb vorgesehen. Intern ist der Motor mit einem Übertemperaturschutz ausgestattet, welcher den Motor bei Umgebungstemperaturen von über 60°C ausschaltet. Bei Umluftanwendungen sind hohe Ansaugtemperaturen möglich. Dies hat in der Folge ein Auslösen des STB zur Folge.

Schlauchbetrieb:

An das Gerät DE 20 SH kann ein Hochtemperatur-Warmluftschlauch angeschlossen werden. Die max. Schlauchlänge ist auf 7,6 m begrenzt. Bitte achten Sie auf eine möglichst gerade Schlauchverlegung. Viele Bögen oder ein eingeklemmter Schlauch können ebenfalls den Übertemperaturschutz im Gerät auslösen.

Heizbetrieb:

Im Heizbetrieb müssen die Geräte sicher aufgestellt werden, die Geräte dürfen während des Betriebes nicht kippeln oder umfallen können. Die Ausblasseite muss entsprechend der Aufstellrichtlinien (Punkt 4) Abstand zu brennbaren Materialien haben. Die Umgebungstemperaturen dürfen nicht über 60°C betragen.

4. Aufstellrichtlinien

1. Aufstellort

Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-, Luft- oder Staub-Luft-Gemische auftreten (z.B. Tankstellen, Lackierereien usw.) und auch nicht dort, wo sie brennbare Kleinteile ansaugen, die an der Heizspirale entzündet und glühend ausgeblasen werden können (z.B. Stroh, Papier, Sägespäne usw.).

Der DE 20 SH ist für Schlauchbetrieb mit maximal einem 7,5 m langen Schlauch ( 305 mm) geeignet. Es ist darauf zu achten, dass der Schlauch möglichst gerade und ohne Knicke verlegt wird. Bei unsachgemäßem Verlegen des Schlauches überhitzt das Gerät und der Sicherheitstemperatur-begrenzer schaltet das Gerät ab.

2. Aufstellung

Elektroheizer dürfen nicht in unmittelbarer Nähe von Badewannen, Duschen, Waschbecken oder Schwimmbecken betrieben werden.

3. Sicherheitsabstände zu brennbaren Teilen:

Seitlich: 0,60 m Ausblasseite: 2,00 m

Ansaugseite: 0,20 m Nach oben: 2,00 m

Die Elektroheizer dürfen nicht mit Textilien bedeckt werden!

Fußboden und Decke müssen feuerhemmend sein. Ansaug- und Ausblasstutzen dürfen nicht verengt werden.

1. Bei Verwendung auf dem Bau müssen die Sicherheitsrichtlinien der Bau-Berufsgenossenschaften eingehalten werden.
2. Bei Verwendung in der Landwirtschaft gelten die Vorschriften der landwirtschaftlichen Berufsgenossenschaften und Sachversicherer.
3. Gesetzliche Vorschriften: folgende Vorschriften sind bei Aufstellung und Inbetriebnahme zu beachten:

Arbeitsstättenverordnung §§ 5 und 14

Arbeitsstättenrichtlinie ASR 5

Unfallverhütungsvorschriften VBG 43

erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6, 10787 Berlin).

1. Das Gerät darf nicht unter Wandsteckdosen betrieben werden.
2. Das Gerät darf nicht ohne Aufsicht durch eine Programmschaltuhr betrieben werden.

5. Technische Daten

Gerätetyp		DE 20 SH
Art.-No		1101928
Heizleistung	kW	18
Luftleistung max.	m3/h	1.410
Elektr. Anschluss	V/Hz	400/50400/60
Stromaufnahme	A	26
Absicherung	A	32
Temperaturerhöhung	Δt(K)	variabel
Lautstärke	dB(A)	67
Maße L / B / H	mm	730 / 414 / 482
Gewicht	kg	20,5

6. Wartung und Reinigung

Bitte prüfen Sie das Gerät nach jedem Gebrauch auf:

• Beschädigungen am Gehäuse oder Zuleitungen.
• Beschädigungen am Anschlussstecker
• Beschädigungen an Sicherheitsgittern
  • Verschmutzungen auf Lüftungsgittern

Bitte prüfen Sie das Gerät zusätzlich mind. jährlich auf:

• Funktion des Sicherheitstemperaturbegrenzers
• Reinigung des Schaltkastens inkl. der Elektrobauteile
• Allgemeine Sichtprüfung

ACHTUNG:

Bitte achten Sie auf die Pflicht der Durchführung mind. einer jährlichen BGVA3-Prüfung für gewerbliche Nutzer lt. der Berufsgenossenschaften.

Reinigung

• Für die Reinigung von verstaubten Elektrokomponenten empfehlen wir das Ausblasen mit Druckluft.
• Metallkomponenten können mit dem HEYLO Spezialreiniger Art.-No 1800105 gereinigt werden.
• Kunststoffkomponenten können mit dem HEYLO Spezialreiniger Art.-№ 1800104 gereinigt werden.

ACHTUNG:

Elektrobauteile dürfen auf keinen Fall mit Wasser oder chemischen Reinigern in Berührung kommen.

1. Optionales Zubehör

Beschreibung	HEYLO Art.-No
Hochtemperatur Warmluftschlauch ∅ 305 mm (für DE20SH)	1250069
Raumthermostat (Hochtemperatur) 0°C bis 120°C	1240102
Raumthermostat -10°C bis +40°C IP 54	1430033
Raumthermostat -10°C bis +40°C IP 54 mit Stecker und Kabel	1240100
Thermostat Anschluss-Stecker	1450914
Programmsteuerung für Temperprozesse mit 8 Temperaturschritten	1900010
Zeitsteuerung für Temperprozesse (Nachlauftimer)	1301560
HEYLO POWER CLEAN Kunststoffreiniger	1800104
HEYLO POWER CLEAN Metallreiniger	1800105

8. Fehlersuche und –behebung

FEHLER	URSACHE	BESEITIGUNG
Gerät läuft nicht an	Hauptschalter ausgeschaltet Sicherungen der Hausinstallation ausgelöst. Stecker aus Hauptschaltertafel oder Verlängerungskabel gezogen. Zuleitung defekt. Netzabschaltung	Prüfen, bis zu welcher Stelle Strom vorhanden ist. Defekt beseitigen.
	Raumthermostatanschluss ist nicht gebrückt.	Kappe für Raumthermostat-anschluss oder Raumthermostat anschließen.
	Steuersicherung defekt.	Sicherung auswechseln (6,3 A träge).
	Fehlerstrom-Schutz-Schalter der Hausinstallation hat ausgelöst.	Heizspirale reinigen (evtl. mit Pressluft), ansonsten zur Reparatur.
Gelbe Hochtemperaturleuchte leuchtet nicht	Luftmenge ist zu hoch Heizleistung zu niedrig	Luftmenge am Regler reduzieren Heizregister prüfen Mangelhafte Schlauchführung löst Schlauchschutzthermostat aus
Rote Störungsleuchte leuchtet	STB hat ausgelöst	Gerät wurde überhitzt. Fehlerquelle beseitigen und STB entriegeln.
Ventilator läuft, Gerät heizt nicht mit voller Leistung / Ventilator läuft langsamer	Eine oder zwei Phasen ohne Strom.	Zuleitungen überprüfen, defekt beseitigen oder evtl. eine bzw. zwei Sicherungen bauseits auswechseln.
	Luftschütz defekt.	Gerät zur Reparatur
	Heizspirale defekt.	Gerät zur Reparatur
	Thermostat hat geregelt, da die Ausblastemperatur über 150°C lag	Luftführung durch schlechte Schlauchverlegung gestört Umgebungstemperatur zu hoch
Gerät heizt, Ventilator läuft nicht	Ventilator defekt, Schütz defekt, Drehzahlregler defekt	Gerät zur Reparatur

Ist das Gerät durch das Netzkabel mit Strom versorgt, dürfen die Arbeiten an der elektrischen Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden.

Bitte lassen Sie Reparaturarbeiten der Elektro-Geräte nur von der Firma HEYLO oder deren Servicepartner durchführen.

Außerbetriebnahme und Entsorgung des Gerätes

Das Gerät ist für langjährigen Betrieb ausgelegt.

Wenn es entsorgt werden soll, hat dies gemäß der aktuellen einschlägigen gesetzlichen

Bestimmungen in umweltschonender Weise zu erfolgen.

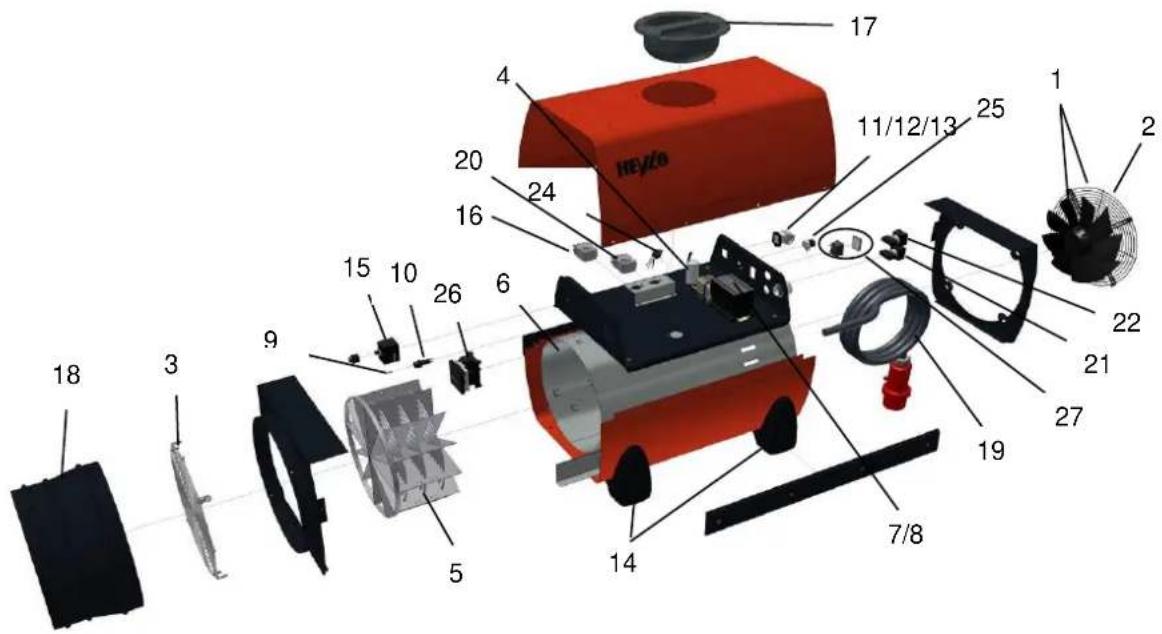

9. Ersatzteilliste

Pos.	HEYLO Art.-Nr.	Bezeichnung
1	1400216	Ventilator komplett
2	1262400	Schutzgitter Ventilator
3	1262403	Schutzgitter Ausblasseite
4	1400310	Kondensator 3μF, 400V
5	1400526	Rundlüftereinsatz 18 kW
6	1300300	Isoliermantel für Heizeinsätze
7	1440013	Schütz (18A)
8	1440014	Kleinschütz (22A)
9	1440400	Steuersicherung 6,3 A, 230 V
10	1440408	Miniatur-Gerätesicherungsschalter
11	1450912	Anbaugehäuse für RT
12	1450916	Kappe für Raumthermostatanschluss
13	1451002	Buchseneinsatz
14	1660020	Gerätefuß
15	1430017	Sicherheitstemperaturbegrenzer 100°
16	1430123	Thermostat für Schlauchschutz
17	1660021	Schalengriff
18	1309287	Ausblasstutzen
19	1450282	Netzkabel mit Stecker 32 A
20	1430124	Thermostat für HT-Anzeige
21	1440043	Meldeleuchte rot (STB)
22	1440044	Meldeleuchte gelb (Temp.)
23	1330005	Entstörkondensator
24	1330006	Drehzahlregler
25	1330007	Einstellpoti für Drehzahl
26	1309290	Betriebsstundenzähler
27	1440740	Kippschalter grün beleuchtet

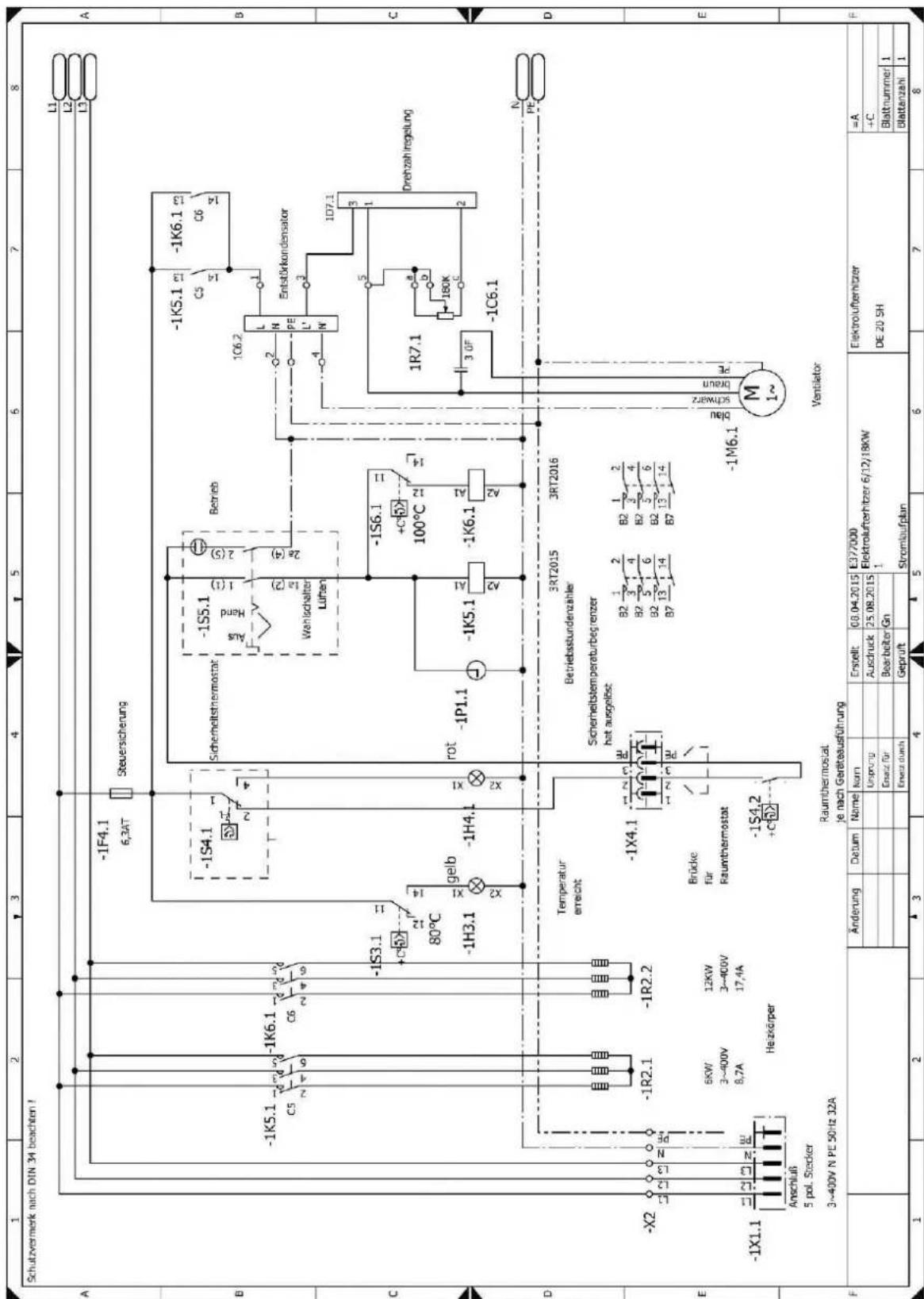

1. Schaltplan


to be obtained from: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstrasse 6, D-10787 Berlin, Germany).
