BEDIENUNGSANLEITUNG H50 DUAL
Plattentellerdrehzahlen:
Tonabnehmer:
Übertragungsbereich des
Tonabnehmersystems:
Verstärker:
Bestückung:
Lautsprecher:
Sicherungen:
P 50 / H 50 / H 50 N
Plattenspieler Dual 410
50 oder 60 Hz Wechselstrom
(umrüstbar durch Austausch der Antriebsrolle)
110, 150 oder 220 V umschaltbar
ca. 25 VA
78, 45, 33^1/3 und 16^2/3 U/min
Dual Stereo-Kristall-Tonabnehmersystem
CDS 630 mit Duplo-Saphirnadel DN 5
30 Hz — 16 kHz
4-stufiger Transistor-Verstärker
mit eisenloser 6-Watt-Gegentakt-Endstufe
Selen-Gleichrichter B 30 C 400
Transistoren: BC 172 C, BC 108 C,
6 Watt Spezial-Lautsprecher
220 V: 125 mA träge
110/150 V: 250 mA träge
Gewicht:
Abmessungen:
P 50 6,6 kg
373×350×160 mm
H 50 / H 50 N 6,6 kg
373×352×160 mm
P 1010 F / P 52 / H 52 / H 52 N
Plattenwechsler Dual 1010 F
50 oder 60 Hz Wechselstrom
(umrüstbar durch Austausch der Antriebsrolle)
110, 150 oder 220 V umschaltbar
ca. 25 VA
78, 45 und 33^1/3 U/min
Dual Stereo-Kristall-Tonabnehmersystem
CDS 630 mit Duplo-Saphirnadel DN 5
30 Hz — 16 kHz
4-stufiger Transistor-Verstärker
mit eisenloser 6-Watt-Gegentakt-Endstufe
Selen-Gleichrichter B 30 C 400
Transistoren: BC 172 C, BC 108 C,
6 Watt Spezial-Lautsprecher
220 V: 125 mA träge
110/150V:250mA träge
Gewicht:
Abmessungen:
P 1010 F
6.7 kg
375×330×180 mm
P 52
9,3 kg
373×415×160 mm
H52/H52N9,3kg
373×417×160 mm
Ersatzteile, Funktionsbeschreibung sowie Reparatur- und Justierhinweise für den Plattenspieler Dual 410
und den Plattenspieler Dual 1010 F sind den entsprechenden Service-Anleitungen zu entnehmen.
DUAL GEBRÜDER STEIDINGER · 7742 ST. GEORGEN/SCHWARZWALD
V 436 8/1068 H
Printed In Germany

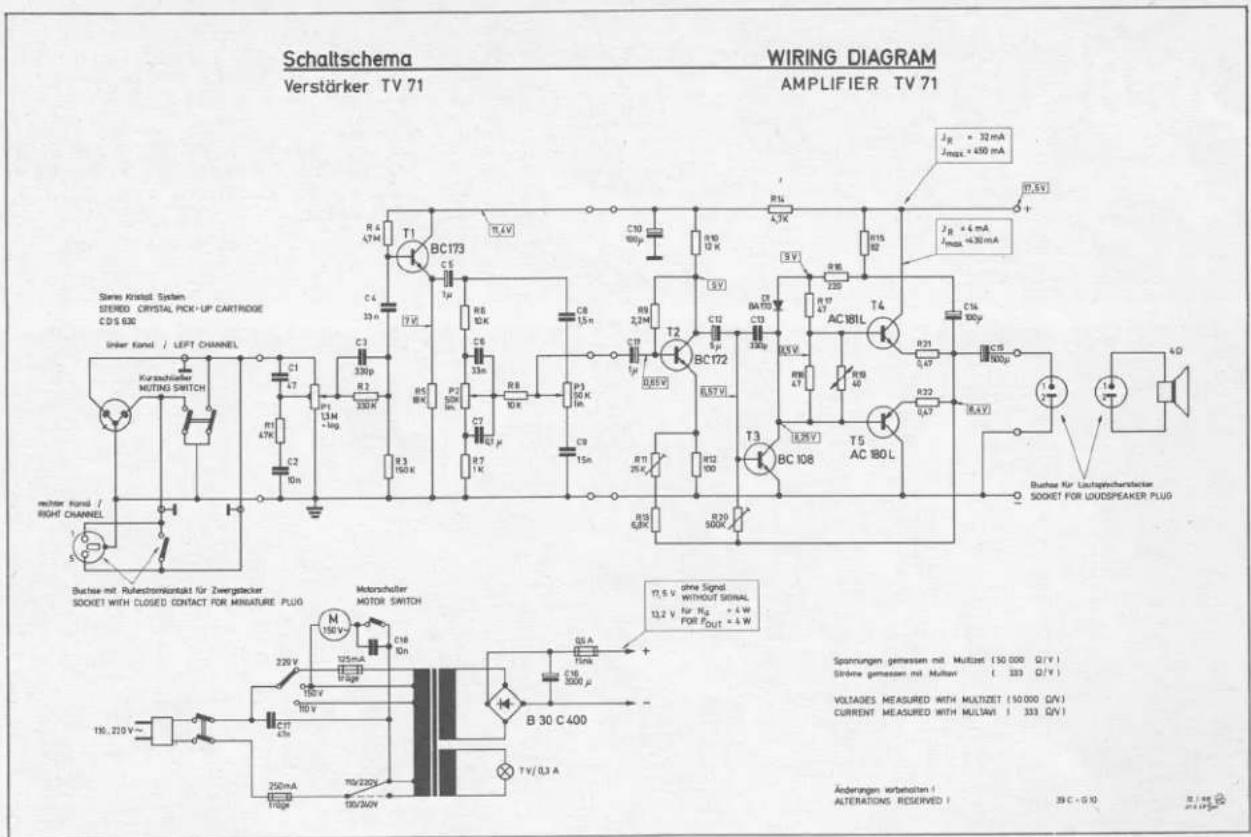

Fig. 1 Schaltschema Transistor-Verstärker TV 71 für P 50 / P 52 / P 1010 F / H 50 / H 52 / H 50 N / H 52 N

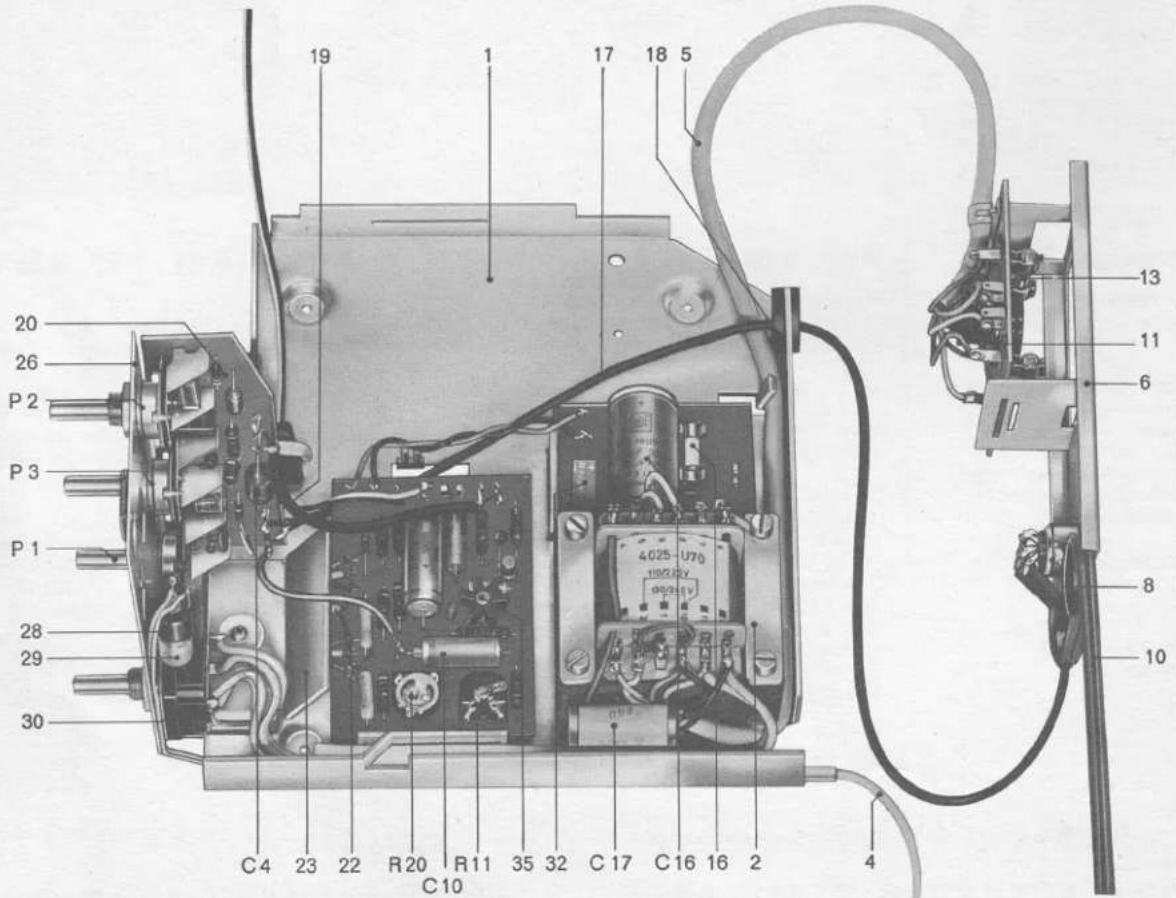

Fig. 2 Transistor-Verstärker TV 71 kpl.

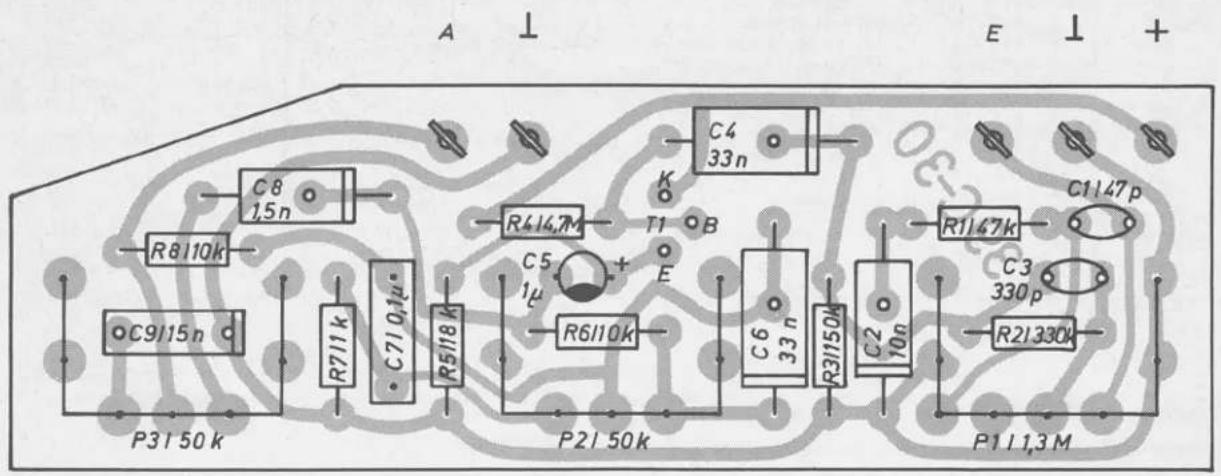

Fig. 3 Ätzschaltplatte Regelverstärker
Ersatzteilliste Regelverstärker
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 20 | 213 871 | Regelverstärker kpl. | 1 | 16.— |
| P 1 | 213 179 | Potentiometer 1,3 MOhm pos. log. | 1 | 2.40 |
| P 2 | 213 180 | Potentiometer 50 kOhm lin. | 2 | 2.10 |
| P 3 | 213 180 | Potentiometer 50 kOhm lin. | 2 | 2.10 |
| T 1 | 209 863 | Transistor BC 173 C | 1 | 3.60 |
| C 1 | 211 082 | Keramik-Kondensator 47 pF | 1 | —.19 |
| C 2 | 210 919 | Folien-Kondensator 10 nF | 1 | —.23 |
| C 3 | 203 474 | Keramik-Kondensator 680 pF | 1 | —.25 |
| C 4 | 210 946 | Folien-Kondensator 33 nF | 1 | —.28 |
| C 5 | 211 101 | Tantal-Elyt-Kondensator 1 μF | 1 | —.75 |
| C 6 | 210 946 | Folien-Kondensator 33 nF | 1 | —.28 |
| C 7 | 210 954 | Folien-Kondensator 0,1 μF | 1 | —.37 |
| C 8 | 213 509 | Folien-Kondensator 1,5 nF | 1 | —.23 |
| C 9 | 210 928 | Folien-Kondensator 15 nF | 1 | —.28 |
| R 1 | 211 228 | Schicht-Widerstand 47 kOhm | 1 | —.14 |
| R 2 | 213 497 | Schicht-Widerstand 330 kOhm | 1 | —.14 |
| R 3 | 211 251 | Schicht-Widerstand 150 kOhm | 1 | —.14 |
| R 4 | 213 492 | Schicht-Widerstand 4,7 MOhm | 1 | —.14 |
| R 5 | 211 210 | Schicht-Widerstand 18 kOhm | 1 | —.14 |
| R 6 | 211 202 | Schicht-Widerstand 10 kOhm | 1 | —.14 |
| R 7 | 211 168 | Schicht-Widerstand 1 kOhm | 1 | —.14 |
| R 8 | 211 202 | Schicht-Widerstand 10 kOhm | 1 | —.14 |

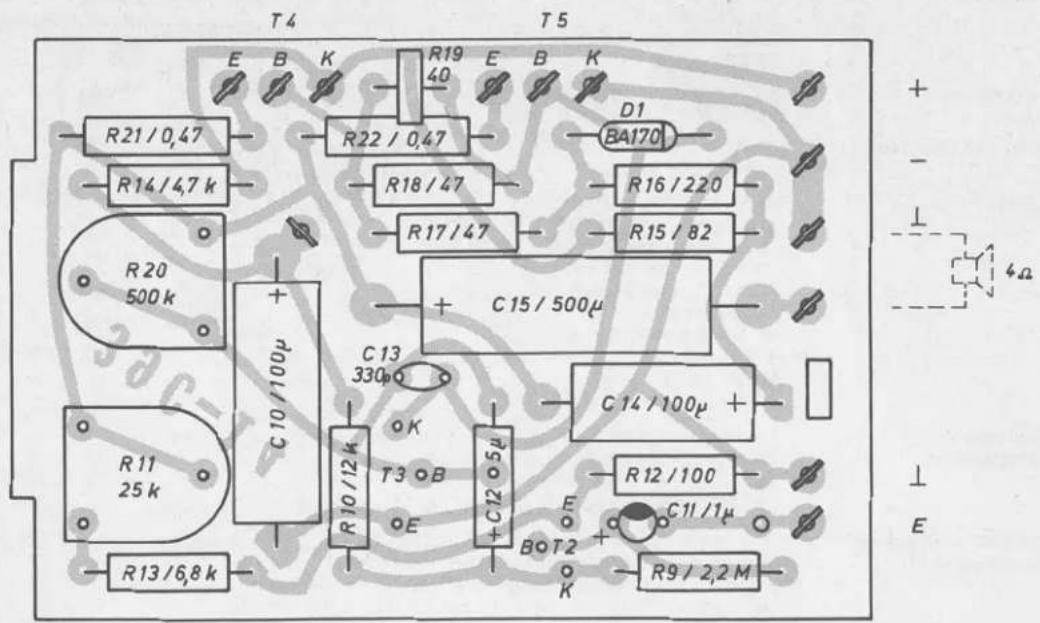

Fig. 4 Ätzschaltplatte Endstufen-Einheit
Ersatzteilliste Endstufen-Einheit
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 22 | 213 868 | Endstufen-Einheit kpl. | 1 | 25.— |
| 35 | 209 860 | Kühlstern für Transistor T 3 | 1 | —.93 |
| D 1 | 213 181 | Silizium-Diode BA 170 | 1 | —.80 |
| T 2 | 209 862 | Transistor BC 172 C | 1 | 3.60 |
| T 3 | 209 846 | Transistor BC 108 C | 1 | 3.30 |
| T 4/T 5 | 211 778 | Komplementär-Transistorpaar, bestehend aus: | ||
| Transistor AC 181 L VII und Transistor AC 180 L VII | 1 | 7.—/Paar | ||
| C 10 | 211 055 | Elyt-Kondensator 100 μF | 1 | —.75 |
| C 11 | 211 101 | Tantal-Elyt-Kondensator 1 μF | 1 | —.75 |
| C 12 | 211 032 | Elyt-Kondensator 5 μF | 1 | —.56 |
| C 13 | 213 501 | Keramik-Kondensator 330 pF | 1 | —.20 |
| C 14 | 211 054 | Elyt-Kondensator 100 μF | 1 | —.75 |
| C 15 | 211 066 | Elyt-Kondensator 500 μF | 1 | 1.12 |
| R 9 | 211 275 | Schicht-Widerstand 2,2 MOhm 0,3 W | 1 | —.14 |
| R 10 | 211 206 | Schicht-Widerstand 12 kOhm 0,3 W | 1 | —.14 |
| R 11 | 213 177 | Einstellregler 25 kOhm lin 0,15 W | 1 | —.75 |
| R 12 | 211 126 | Schicht-Widerstand 100 Ohm 0,3 W | 1 | —.14 |
| R 13 | 211 198 | Schicht-Widerstand 6,8 kOhm 0,3 W | 1 | —.14 |
| R 14 | 211 192 | Schicht-Widerstand 4,7 kOhm 0,3 W | 1 | —.14 |
| R 15 | 211 125 | Schicht-Widerstand 82 Ohm 0,3 W | 1 | —.14 |
| R 16 | 211 144 | Schicht-Widerstand 220 Ohm 0,3 W | 1 | —.14 |
| R 17 | 213 494 | Schicht-Widerstand 47 Ohm 0,3 W | 1 | —.14 |
| R 18 | 213 494 | Schicht-Widerstand 47 Ohm 0,3 W | 1 | —.14 |
| R 19 | 209 902 | Heißleiter K 151 40 Ohm | 1 | —.75 |
| R 20 | 213 178 | Einstellregler 500 kOhm lin. 0,15 W | 1 | —.75 |
| R 21 | 211 279 | Draht-Widerstand 0,47 Ohm 1 W | 1 | —.28 |
| R 22 | 211 279 | Draht-Widerstand 0,47 Ohm 1 W | 1 | —.28 |
Justier- und Prüfdaten
| Stromaufnahme: | bei 220 V im Leerlauf20—40 mAbei 220 V und Vollast60—90 mA | Fig. 5 Ätzschaltplatte, Netzteil |
| Betriebsspannung:(Netzteil) | im Leerlauf 18—19 Vbei Vollast 12,5—14 V | |
| Ruhestrom der Endstufe: | nach ca. 5 Minuten Betriebszeit max. 45 mA |  |
| Ausgangsleistung: | 1000 Hz Signal auf den Eingang geben, Klang- und Lautstärkeregler öffnen, Verstärker bis auf ca. 10%Klirrfaktor aussteuernAusgangsspannungan 4 Ohm mindestens4 V (4 W)Eingangsspannungfür Ua 1 V = 200 mV | |
| PhysiologischeLautstärkeregelung: | Lautstärkeregler bis 30 dB unter Vollaussteuerung zurückdrehen,Baß- und Höhenregler voll aufdrehen.Baßanhebung bei 100 Hz: ca. 19,5 dBHöhenanhebung bei 10 kHz: ca. 27 dB | |
| Baß- und Höhenanhebungbzw. Absenkung: | Alle Regler offen, Eingangsspannung 20 mV (1000 Hz), Ausgangsspannung 100 mV an 4 OhmBaßregler: Baßanhebung bei 100 Hz = 10—14 dBBaßabsenkung bei 100 Hz = ca. 13 dBHöhenregler: Höhenanhebung bei 10 kHz = 19—23 dBHöhenabsenkung bei 10 kHz = ca. 4 dB | |
| Schwingneigung: | Eingang mit 500 kOhm abschließen, Ausgang auf Lautsprecher und RV schalten. Lautstärke-regler öffnen, Baß- und Höhenregler abwechselnd auf ihrem gesamten Regelbereich verdrehen.Bei dieser Prüfung darf der Zeiger auf dem RV keinen Ausschlag anzeigen (HF-Schwingung),und im Lautsprecher dürfen keine Geräusche hörbar sein. | |
| Spannungswähler: | Betriebsspannung (Netzspannung) auf 110 V einstellen, Spannungswähler mit Spezial-schraubenzieher (isoliert) nacheinander in die Stellungen 220 V, 150 V, 110 V bringen.Dabei muß die Kontrollampe stufenweise heller aufleuchten.Spannungswähler wieder auf 220 V zurückschalten. | |
| Störspannung: | Verstärker-Eingang mit 1 kOhm abschließen, Lautstärke-, Baß- und Höhenregler aufdrehen.Die Störspannung am Ausgang (4 Ohm reell) darf maximal 4,5 mV betragen. |

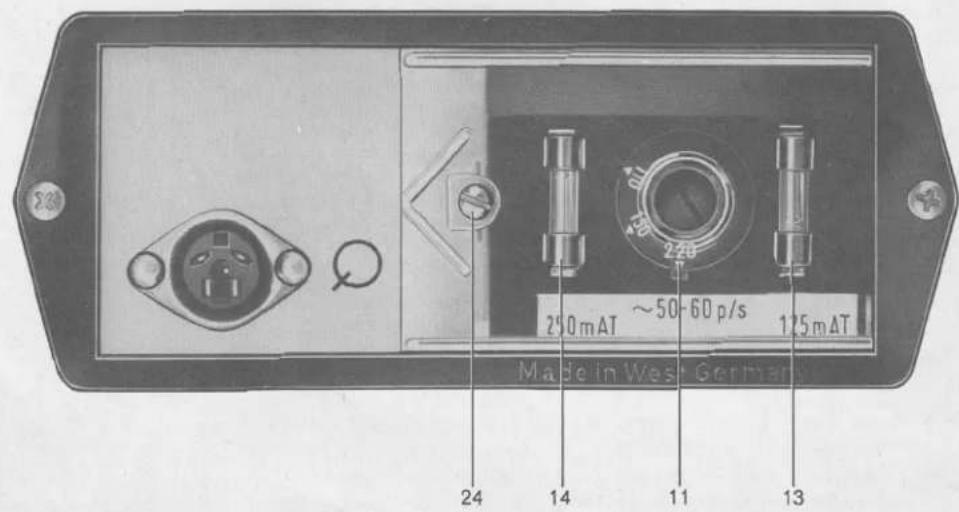

Ersatzteile Transistor-Verstärker Dual TV 71
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 1 | 213 162 | Grundplatte | 1 | 3.40 |
| 2 | 213 874 | Netztransformator kpl. bis Verstärker-Nr. 27999 | 1 | 11.20 |
| 3 | 210 512 | Zylinderschraube AM 4 x 5 | 4 | —.02 |
| 213 286 | Netztransformator kpl. ab Verstärker-Nr. 28000 | 1 | 11.20 | |
| 4 | 205 130 | Netzkabel mit angespr. Stecker | 1 | 1.50 |
| 5 | 213 850 | Trafokabel 7-adrig ab Verstärker-Nr. 28000 | 1 | 1.— |
| 6 | 213 160 | Anschlußrahmen kpl. | 1 | 6.— |
| 213 169 | Trafokabel 6-adrig bis Verstärker-Nr. 27999 | 1 | —.90 | |
| 7 | 213 171 | Anschlußschild | 1 | —.05 |
| 8 | 209 463 | Flanschsteckdose 2-polig | 1 | —.56 |
| 9 | 210 019 | Hohniet 3 x 0,3 x 4 | 2 | —.02 |
| 10 | 213 170 | Abschirmkabel 2 x 1-adrig(TA-Anschluß-Flanschsteckdose) | 1 | —.90 |
| 11 | 212 228 | Schaltplatte kpl. mit Spannungswählerab Verstärker-Nr. 28000 | 1 | 1.40 |
| 12 | 205 161 | Sicherungsschild | 1 | —.05 |
| 204 716 | Schaltplatte kpl. mit Spannungswählerbis Verstärker-Nr. 27999 | 1 | 1.40 | |
| 13 | 209 717 | Netzsicherung 125 mA träge (220 V) | 1 | —.47 |
| 14 | 209 734 | Netzsicherung 250 mA träge (110/150 V) | 1 | —.23 |

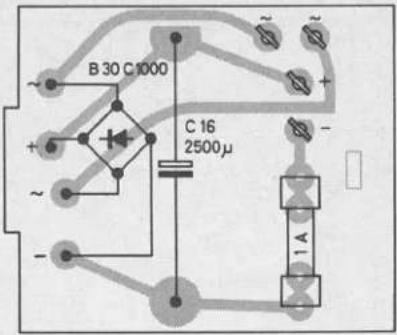

| 15 | 213 870 | Atzschaltplatte kpl. mit Gleichrichter und Elyt-Kondensator | 1 | 6.50 |
| 16 | 213 174 | Sicherung 1 A (flink) | 1 | —.23 |
| 17 | 213 182 | Abschirmkabel 1-adrig(Regelverstärker-Flanschsteckdose) | 1 | —.65 |
| 18 | 202 710 | Durchführung | 1 | —.09 |
| 19 | 208 739 | Abschirmkabel 1-adrig(Regelverstärker-Endstufeneinheit) | 1 | —.47 |
| 20 | 213 871 | Regelverstärker kpl. | 1 | 16.— |
| 22 | 213 868 | Endstufeneinheit kpl. | 1 | 25.— |
| 23 | 213 164 | Kühlwinkel | 1 | —.40 |
| 24 | 213 176 | Linsenblechschraube mit Kreuzschlitz B 2,9 x 15 | 1 | —.02 |
| 25 | 210 649 | Scheibe | 1 | —.02 |
| 26 | 213 158 | Frontplatte | 1 | 2.80 |
| 27 | 210 283 | Linsenblechschraube mit Kreuzschlitz B 2,9 x 6,5 | 2 | —.02 |
| 28 | 210 113 | Lampenfassung E 10 | 1 | —.19 |
| 29 | 209 439 | Glühlampe E 10, 7 V / 0,3 A | 1 | —.42 |
| 30 | 213 172 | Netzschalter 2-polig | 1 | 1.50 |
| 31 | 204 722 | Haltebügel | 1 | —.05 |
| 32 | 213 173 | Selen-Gleichrichter B 30 / C 400 | 1 | 2.20 |
| 33 | 209 977 | Lötöse | 1 | —.02 |
| 34 | 210 639 | Scheibe | 1 | —.01 |
| C 16 | 213 490 | Elyt-Kondensator 2000 μF | 1 | 2.60 |
| C 17 | 210 956 | Papier-Kondensator 50 μF | 1 | —.93 |

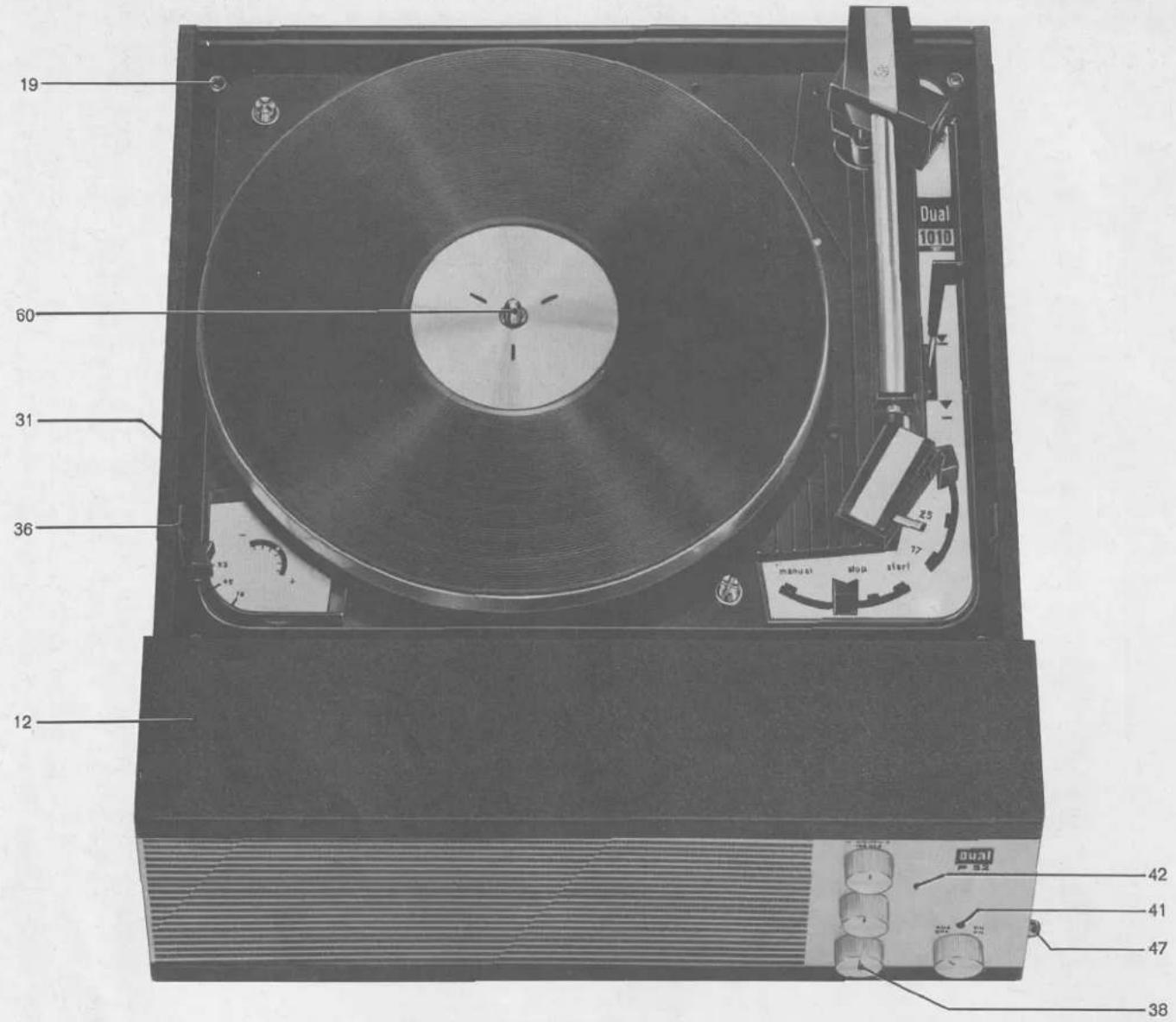

Ersatzteile P 1010 F
(Ersatzteile für Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 1010 F)
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 1 | 203 617 | Paßstift | 2 | —.09 |
| 2 | 212 873 | Taste kpl. | 2 | —.20 |
| 3 | 210 361 | Sechskantmutter M 3 | 7 | —.01 |
| 4 | 203 589 | Bodennagel | 4 | —.19 |
| 210 215 | Rosette | 1 | —.09 | |
| 5 | 202 371 | Halter für Plattenstift | 1 | —.60 |
| 6 | 210 252 | Halbrundholzschraube mit Kreuzschlitz 3 x 10 | 10 | —.02 |
| 7 | 203 567 | Winkel | 2 | —.09 |
| 8 | 214 802 | Druckstollen | 2 | —.09 |
| 9 | 210 361 | Sechskantmutter M 3 | 7 | —.01 |
| 10 | 202 762 | Scharnier | 2 | —.56 |
| 11 | 212 873 | Taste kompl. | 2 | —.20 |
| 12 | 203 589 | Bodennagel | 4 | —.19 |
| 13 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 14 | 210 337 | Linsensenkholzschraube mit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 15 | 212 881 | Öse für Traggriff | 2 | —.10 |
| 16 | 212 882 | Traggriff | 1 | 2.30 |
| 17 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 18 | 210 361 | Sechskantmutter M 3 | 7 | —.01 |
| 19 | 212 885 | Raststück | 2 | —.10 |
| 20 | 212 889 | Rastfeder | 2 | —.20 |
| 21 | 213 603 | Senkblechschraube mit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 22 | 210 252 | Halbrundholzschraube mit Kreuzschlitz 3 x 10 | 10 | —.02 |
| 23 | 206 192 | Stollen für Kofferboden | 3 | —.06 |
| 24 | 210 054 | Rohrniet A 4 x 0,4 x 7 | 2 | —.02 |
| 25 | 214 927 | Montageboden für Phonochassis | 1 | 5.50 |
| 26 | 203 589 | Bodennagel | 4 | —.19 |
| 27 | 214 774 | Typenschild | 1 | —.14 |
| 28 | 214 928 | Leerkoffer kpl. | 1 | 51.— |
| 29 | 210 252 | Halbrundholzschraube mit Kreuzschlitz 3 x 10 | 10 | —.02 |
| 30 | 202 762 | Scharnier | 2 | —.56 |
| 31 | 203 851 | Aufnahmedorn | 1 | —.28 |
| 32 | 202 678 | Kabelfach kpl. | 1 | 1.40 |
| 33 | 202 682 | Plattenhalter | 1 | —.33 |
| 34 | 202 711 | Schieber für Kabelfach | 1 | —.23 |
| 35 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 36 | 203 243 | Bezugstoff anthrazit | 11.20/m^2 | |
| 37 | 203 245 | Bezugstoff perlweiß | 11.20/m^2 | |
| 38 | 210 236 | Halbrundholzschraube 2,7 x 7 (für Kabelfach) | 2 | —.01 |
| 39 | 210 334 | Linsensenkholzschraube mit Kreuzschlitz 3 x 13(für Kabelfach) | 2 | —.02 |
| 40 | 210 425 | Senkschneidschraube DM 4 x 15 (für Aufnahmedorn) | 1 | —.09 |
| 41 | 210 537 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.03 |
| 210 639 | Scheibe | 1 | —.01 | |
| 42 | 210 216 | Einschlagmutter M 4 | 1 | —.23 |
| 43 | 210 525 | Zylinderschraube AM 4 x 25 | 1 | —.05 |
| 44 | 202 938 | Verpackungskarton kpl. | 1 | 3.25 |
| 45 | 212 380 | Bedienungsanleitung |
Ersatzteile für Verstärker-Geräte P 50 und H 50
(Ersatzteile für Plattenspieler Dual 410 und Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 410 und Dual 1010 F)
| Pos.-Nr. | Art.-Nr.P 50 | Art.-Nr.H 50 | Bezeichnung | Anzahlpro Gerät | Preis proStück DM |
| 1 | 212 873 | 212 873 | Taste kpl. | 2 | —.20 |
| 2 | 210 538 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.03 |
| 3 | 213 601 | 213 601 | Kabelfach | 1 | 1.— |
| 4 | 212 896 | 212 896 | Schieber für Kabelfach | 1 | —.20 |
| 6 | 202 710 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 7 | 210 334 | 210 334 | Linsensenkholzschraubemit Kreuzschlitz 3 x 13 | 2 | —.02 |
| 8 | 210 236 | 210 236 | Halbrundholzschraube 2,7 x 7 | 2 | —.01 |
| 9 | 213 333 | 213 333 | Lautsprecher | 1 | 15.80 |
| 10 | 210 600 | 210 600 | Scheibe vern. | 6 | —.01 |
| 11 | 210 361 | 210 361 | Sechskantmutter M 3 | 7/4 | —.01 |
| 12 | 213 600 | 213 644 | Leerkoffer kpl. | 1 | 62.—/98.— |
| 13 | 210 409 | Senkschraube mit Nase 3 x 12 | 2 | —.02 | |
| 14 | 210 412 | Senkschraube mit Nase 3 x 18 | 4 | —.03 | |
| 15 | 213 471 | Zylinderblechschraube B 2,9 x 6,5 | 1 | —.03 | |
| 16 | 212 872 | 212 955 | Kofferdeckel kpl. | 1 | 18.—/28.— |
| 17 | 210 284 | Linsenblechschraubemit Kreuzschlitz B 2,9 x 6,5 | 2 | —.02 | |
| 19 | 210 312 | 210 312 | Linsensenkblechschraubemit Kreuzschlitz BZ 3,5 x 13 | 4 | —.02 |
| 20 | 203 241 | 203 241 | Unterlegscheibe geprägt | 4 | —.01 |
| 21 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 210 601 | Scheibe vernickelt | 6 | —.01 | ||
| 203 722 | Dodge-Einsatz M 3 x 5 | 2 | —.15 | ||
| 203 473 | Halbrundschraube AM 3 x 6 | 2 | —.02 | ||
| 215 812 | Druckstück | 1 | —.20 | ||
| 22 | 203 315 | 203 315 | Abdeckrahmen | 1 | —.37 |
| 23 | 203 317 | 203 317 | Abdeckscheibe | 1 | —.28 |
| 24 | 210 344 | 210 344 | Linsensenkschraubemit Kreuzschlitz AM 3 x 15 | 7 | —.02 |
| 25 | 210 586 | 210 586 | Scheibe verzkt. | 5 | —.01 |
| 26 | 210 271 | 210 271 | Linsenschraube M 3 x 4 | 1 | —.01 |
| 27 | 210 554 | 210 554 | Scheibe | 1 | —.01 |
| 28 | 212 880 | 212 880 | Scharnier-Unterteil | 1 | —.50 |
| 30 | 212 881 | 212 881 | Grifföse | 2 | —.10 |
| 31 | 212 882 | 212 882 | Traggriff | 1 | 2.30 |
| 32 | 212 883 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 33 | 212 885 | 212 885 | Raststück | 2 | —.10 |
| 34 | 213 603 | 213 603 | Senkblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 35 | 212 888 | 212 888 | Scharnier-Oberteil | 1 | —.50 |
| 36 | 212 889 | 212 889 | Rastfeder | 2 | —.20 |
| 37 | 203 239 | 203 239 | Filzring | 4 | —.02 |
| 38 | 212 897 | 212 897 | Drehknopf | 4 | —.80 |
| 39 | 212 898 | 212 898 | Verkleidung | 1 | 1.20 |
| 40 | 210 287 | 210 287 | Linsenblechschraubemit Kreuzschlitz 2,9 x 13 | 5 | —.02 |
| Leuchtstab | 1 | —.09 | |||
| 41 | 203 763 | 203 763 | Biende kpl. | 1 | 4.—/3.80 |
| 42 | 213 426 | 213 432 | Federscheibe | 1 | —.03 |
| 43 | 200 444 | 200 444 | Dämmplatte | 1 | —.50 |
| 44 | 212 907 | 212 907 | Gitterrahmen | 2 | —.09 |
| 45 | 204 144 | Stollen für Kofferboden | 3 | —.06 | |
| 46 | 212 908 | 212 908 | Zwischenlage | 1 | —.30 |
| 212 910 | Bodennagel | 3 | —.14 | ||
| 47 | 212 909 | 212 909 | Montageboden für Phonochassis | 1 | 7.50/6.80 |
| 48 | 213 643 | 213 005 | Bezugstoff, 1,3 m breit | 9.—/lf.d.m. | |
| 49 | 215 749 | ||||
| 50 | 212 946 | Holzgitter | 1 | 5.40 | |
| 51 | 212 947 | Leiste | 1 | —.70 | |
| 52 | 210 337 | 210 337 | Linsensenkholzschraubemit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 53 | 203 242 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 54 | 212 894 | 212 948 | Typenschild | 1 | —.20 |
| 55 | 210 361 | Sechskantmutter M 3 | 7 | —.01 | |
| 56 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.05 | |
| 57 | 214 798 | 214 798 | Verpackungskarten kpl. | 1 | 3.80 |
| 63 | 212 899 | 212 899 | Bedienungsanleitung |
Fig. 6 Koffer, Bedienungselemente und Beschlagteile für Dual P 52
Ersatzteile für Verstärker-Geräte P 52 und H 52
(Ersatzteile für Plattenspieler Dual 410 und Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 410 und Dual 1010 F)
| Pos.-Nr. | Art.-Nr.P 52 | Art.-Nr.H 52 | Bezeichnung | Anzahlpro Gerät | Preis proStück DM |
| 1 | 212 873 | 212 873 | Taste kpl. | 2 | —.20 |
| 2 | 210 538 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.05 |
| 3 | 213 601 | 213 601 | Kabelfach kpl. | 1 | 1.— |
| 4 | 212 896 | 212 896 | Schieber für Kabelfach | 1 | —.20 |
| 5 | 203 638 | 203 638 | Netzkabel | 1 | —.28 |
| 6 | 202 710 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 7 | 210 334 | 210 334 | Linsensenkholzschraubemit Kreuzschlitz 3 x 13 | 2 | —.02 |
| 8 | 210 236 | 210 236 | Halbrundholzschraube 2,7 x 7 | 2 | —.01 |
| 9 | 203 777 | 203 777 | Lautsprecher | 1 | 16.80 |
| 10 | 210 601 | 210 601 | Scheibe vern. | 6/4 | —.01 |
| 11 | 210 361 | 210 361 | Sechskantmutter M 3 | 4 | —.01 |
| 12 | 213 641 | 213 645 | Leerkoffer | 1 | 66.—/103.— |
| 13 | 210 409 | Senkschraube mit Nase 3 x 12 | 2 | —.02 | |
| 210 411 | 210 411 | Senkschraube mit Nase 3 x 15 | 1 | —.03 | |
| 14 | 210 412 | 210 412 | Senkschraube mit Nase 3 x 18 | 2/4 | —.03 |
| 15 | 213 471 | Zylinderblechschraube B 2,9 x 6,5 | 1 | —.03 | |
| 215 813 | 215 813 | Druckstück | 3 | —.15 | |
| 203 723 | Dodge-Einsatz M 3 x 6,5 | 3 | —.15 | ||
| 210 486 | Zylinderschraube AM 3 x 8 | 3 | —.02 | ||
| 16 | 212 829 | 212 995 | Kofferdeckel kpl. | 1 | 20.50/29.50 |
| 17 | 210 284 | Linsenblechschraubemit Kreuzschlitz B 2,9 x 6,5 | 2 | —.02 | |
| 19 | 210 312 | 210 312 | Linsensenkblechschraubemit Kreuzschlitz BZ 3,5 x 13 | 4 | —.02 |
| 20 | 203 241 | 203 241 | Unterlegscheibe geprägt | 4 | —.01 |
| 21 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 22 | 203 315 | 203 315 | Abdeckrahmen | 1 | —.37 |
| 23 | 203 317 | 203 317 | Abdeckscheibe | 1 | —.28 |
| 24 | 210 344 | 210 344 | Linsensenkschraubemit Kreuzschlitz AM 3 x 15 | 4 | —.02 |
| 25 | 210 586 | 210 586 | Scheibe verzkt. | 8/5 | —.01 |
| 26 | 210 271 | 210 271 | Linsenschraube M 3 x 4 | 1 | —.01 |
| 27 | 210 554 | 210 554 | Scheibe | 1 | —.01 |
| 28 | 212 880 | 212 880 | Scharnier-Unterteil | 1 | —.50 |
| 29 | 210 216 | 210 216 | Einschlagmutter M 4 | 1/2 | —.23 |
| 30 | 212 881 | 212 881 | Grifföse | 2 | —.10 |
| 31 | 212 882 | 212 882 | Traggriff | 1 | 2.30 |
| 32 | 212 883 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 33 | 212 885 | 212 885 | Raststück für Taste | 2 | —.10 |
| 34 | 213 603 | 213 603 | Senkblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 35 | 212 888 | 212 888 | Scharnier-Oberteil | 1 | —.50 |
| 36 | 212 889 | 212 889 | Rastfeder | 2 | —.20 |
| 37 | 203 239 | 203 239 | Filzring | 4 | —.02 |
| 38 | 212 897 | 212 897 | Drehknopf | 4 | —.80 |
| 39 | 212 822 | 212 822 | Verkleidung | 1 | —.90 |
| 40 | 210 285 | 210 285 | Linsenblechschraubemit Kreuzschlitz 2,9 x 9,5 | 5 | —.02 |
| Leuchtstab | 1 | —.09 | |||
| 41 | 203 763 | 203 763 | Blende kpl. | 1 | 4.—/3.80 |
| 42 | 213 428 | 213 433 | Federscheibe | 1 | —.03 |
| 43 | 200 444 | 200 444 | Gitterrahmen | 2 | —.09 |
| 45 | 204 144 | ||||
| 46 | 212 908 | 212 908 | Stollen für Kofferboden | 3 | —.06 |
| 47 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 212 910 | Zwischenlage | 1 | —.30 | ||
| 48 | 213 642 | 213 005 | Montageboden für Phonochassis | 1 | 8.40/7.80 |
| 49 | 215 749 | Bezugstoff, 1,3 m breit | 9.—/lfd.m. | ||
| 50 | 212 946 | Holzgitter | 1 | 5.40 | |
| 51 | 212 947 | Leiste | 1 | —.70 | |
| 52 | 210 337 | 210 337 | Linsensenkholzschraubemit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 53 | 203 242 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 54 | 212 821 | 212 998 | Typenschild | 1 | —.20 |
| 55 | 210 361 | Sechskantmutter M 3 | 7 | —.01 | |
| 56 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.05 | |
| 57 | 210 525 | 210 525 | Zylinderschraube AM 4 x 25 | 1 | —.05 |
| 58 | 210 638 | 210 638 | Scheibe | 1 | —.02 |
| 59 | 210 251 | Halbrundholzschraubemit Kreuzschlitz 3 x 8 | 2 | —.02 | |
| 60 | 200 709 | 200 709 | Plattenstift | 1 | —.70 |
| 61 | 202 371 | 202 371 | Halter für Plattenstift | 1 | —.60 |
| 62 | 214 797 | 212 818 | Verpackungskarton kpl. | 1 | 6.50 |
| 63 | 212 823 | 212 823 | Bedienungsanleitung |
Änderungen vorbehalten
Die Notierungen verstehen sich ohne MwSt. freibleibend netto ab Werk mit Ausnahme der fettgedruckten, bei denen es sich um Bruttopreise handelt.
Ersatzteile für Verstärker-Phonokoffer H 50 N und H 52 N
(Ersatzteile für Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 1010 F)
| Pos.-Nr. | Art.-Nr.H 50 N | Art.-Nr.H 52 N | Bezeichnung | Anzahlpro Gerät | Preis proStück DM |
| 1 | 212 873 | 212 873 | Taste kpl. | 2 | —.20 |
| 2 | 210 538 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 1/6 | —.03 |
| 3 | 213 601 | 213 601 | Kabelfach kpl. | 1 | 1.— |
| 4 | 212 896 | 212 896 | Schieber für Kabelfach | 1 | —.20 |
| 5 | 203 638 | Netzkabel | 1 | —.28 | |
| 6 | 202 710 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 7 | 210 334 | 210 334 | Linsensenkholzschraubemit Kreuzschlitz 3 x 13 | 2 | —.02 |
| 8 | 210 236 | 210 236 | Halbrundholzschraube 2,7 x 7 | 2 | —.01 |
| 9 | 213 333 | 203 777 | Lautsprecher kpl. | 1 | 15.80/16.80 |
| 10 | 210 601 | 210 601 | Scheibe vernickelt | 4 | —.01 |
| 11 | 210 361 | 210 361 | Sechskantmutter M 3 | 4 | —.01 |
| 12 | 212 964 | 213 009 | Leerkoffer kpl. | 1 | 102.-/106.- |
| 14 | 210 412 | 210 412 | Senkschraube mit Nase 3 x 18 | 4 | —.03 |
| 16 | 212 965 | 213 010 | Kofferdeckel kpl. | 1 | 18.—/20.50 |
| 17 | 213 471 | 213 471 | Zylinderblechschraube B 2,9 x 6,5 | 1 | —.03 |
| 19 | 210 312 | 210 312 | Linsensenkblechschraubemit Kreuzschlitz BZ 3,5 x 13 | 4 | —.02 |
| 20 | 203 241 | 203 241 | Unterlegscheibe geprägt | 4 | —.02 |
| 21 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 22 | 203 315 | 203 315 | Abdeckrahmen | 1 | —.37 |
| 23 | 203 317 | 203 317 | Abdeckscheibe | 1 | —.28 |
| 24 | 210 344 | 210 344 | Linsensenkschraubemit Kreuzschlitz AM 3 x 13 | 2 | —.02 |
| 25 | 210 586 | 202 041 | Scheibe verzinkt | 5 | —.01 |
| 26 | 210 271 | 210 271 | Linsenschraube M 3 x 4 | 1 | —.01 |
| 27 | 210 554 | 210 554 | Scheibe | 1 | —.01 |
| 28 | 212 880 | 212 880 | Scharnier-Unterteil | 1 | —.50 |
| 30 | 212 881 | 212 881 | Grifföse | 2 | —.10 |
| 31 | 212 882 | 212 882 | Traggriff | 1 | 2.30 |
| 32 | 212 883 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 33 | 212 885 | 212 885 | Raststück | 2 | —.10 |
| 34 | 213 603 | 213 603 | Senkblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 35 | 212 888 | 212 888 | Scharnier-Oberteil | 1 | —.50 |
| 36 | 212 889 | 212 889 | Pastfeder | 2 | —.20 |
| 37 | 203 239 | 203 239 | Filzring | 4 | —.02 |
| 38 | 212 897 | 212 897 | Drehknopf | 4 | —.80 |
| 39 | 212 898 | 212 822 | Verkleidung | 1 | 1.20/—.90 |
| 40 | 210 286 | 210 286 | Linsenblechschraubemit Kreuzschlitz 2,9 x 9,5 | 5/2 | —.02 |
| 41 | 203 763 | 203 763 | Leuchtstab | 1 | —.09 |
| 42 | 213 435 | 213 436 | Blende kpl. | 1 | 4.— |
| 43 | 200 444 | 200 444 | Federscheibe | 1 | —.03 |
| 44 | 212 907 | Dämmplatte | 1 | —.50 | |
| 46 | 212 908 | 212 908 | Stollen für Kofferboden | 3 | —.06 |
| 47 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 48 | 212 956 | 213 005 | Montageboden für Phono-Chassis | 1 | 6.80/7.80 |
| 49 | 215 749 | 215 749 | Bezugstoff 1,3 m breit | 9.—/lfd.m. | |
| 52 | 210 337 | 210 337 | Linsensenkholzschraubemit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 53 | 203 242 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 54 | 212 963 | 213 008 | Typenschild | 1 | —.20 |
| 210 286 | Linsenblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 5 | —.02 | ||
| 60 | 200 709 | Plattenstift | 1 | —.70 | |
| 61 | 202 371 | Halter für Plettenstift kpl. | 1 | —.60 | |
| 210 525 | Zylinderschraube AM 4 x 25 | 1 | —.05 | ||
| 210 638 | Scheibe | 1 | —.02 | ||
| 210 216 | Einschlagmutter M 4 | 1 | —.23 | ||
| 62 | 214 798 | 214 797 | Verpackungskarton kpl. | 1 | 3.80/6.50 |
| 63 | 212 899 | 212 823 | Bedienungsanleitung |
Dual
Dual Gebrüder Steidinger - 7742 St. Georgen/Schwarzwald
Inhaltsverzeichnis
Klicken Sie auf einen Titel, um darauf zuzugreifen
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen
Marke : DUAL
Modell : H50
Kategorie : Nicht kategorisiert
