Produkttyp	Koffer-Kompaktanlage mit Automatik-Plattenspieler und Verstärker
Modell	Dual P54
Plattenspieler	Dual 1211, Automatik, drei Drehzahlen (33 1/3, 45, 78 U/min)
Verstärker	4-stufiger Transistor-Verstärker mit 6-Watt Gegenakt-Endstufe
Ausgangsleistung	Musikleistung 6 Watt
Frequenzbereich	20 Hz – 20 kHz ±3 dB
Lautsprecher	6-Watt Spezial-Breitband-Lautsprecher
Eingangsempfindlichkeit	400 mV an 470 kΩ
Stromversorgung	Wechselstrom 50/60 Hz, umschaltbar 110/150/220 V (umlötbar 130/240 V)
Leistungsaufnahme	ca. 25 VA
Sicherungen	125 mA träge (220/240 V) / 250 mA träge (110/130/150 V) sowie 0,5 A flink für Endstufe
Abmessungen (B × H × T)	373 × 160 × 415 mm
Gewicht	9,3 kg
Gehäuse	Koffer mit Traggriff, Frontblende und Abdeckrahmen
Ersatzteile	Umfangreiche Ersatzteilliste verfügbar; Reparatur durch Fachhändler möglich
Wartung und Reinigung	Reinigung mit weichem, trockenem Tuch; Plattenspieler regelmäßig entstauben
Sicherheitshinweise	Netzstecker vor Wartungsarbeiten ziehen; Sicherungen nur mit angegebenen Werten ersetzen
Baujahr	ca. 1973 (Ausgabe November 1973)

Häufig gestellte Fragen - P54 DUAL

Welche Drehzahlen unterstützt der Dual P54?

Der Plattenspieler Dual 1211 unterstützt die Drehzahlen 33 1/3, 45 und 78 U/min. Die Umschaltung erfolgt über die entsprechenden Tasten auf der Front.

Wie schließe ich den Dual P54 an die Stromversorgung an?

Das Gerät wird mit einem Netzkabel an eine Steckdose angeschlossen. Die Netzspannung kann intern umgeschaltet werden (110/150/220 V) oder umgelötet auf 130/240 V. Beachten Sie die Angaben am Netztrafo und die Sicherungswerte.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie zunächst die Sicherungen (125 mA oder 250 mA träge, sowie 0,5 A flink für die Endstufe). Kontrollieren Sie auch die Lautstärkeeinstellung und ob der Plattenspieler korrekt startet. Falls kein Ton kommt, kann ein Defekt im Verstärker vorliegen.

Kann ich den Dual P54 mit externen Lautsprechern betreiben?

Der Dual P54 besitzt einen eingebauten 6-Watt-Lautsprecher. Externe Lautsprecher sind nicht vorgesehen, da kein separater Ausgang vorhanden ist.

Wie reinige ich den Plattenspieler und das Gehäuse?

Verwenden Sie ein weiches, trockenes Tuch zur Reinigung des Gehäuses. Für den Plattenspieler können Sie eine spezielle Schallplattenbürste nutzen. Vermeiden Sie aggressive Reinigungsmittel.

Wie wechsle ich die Nadel (Tonabnehmer) des Dual P54?

Der Tonabnehmer ist Teil des Dual 1211 Plattenspielers. Zum Wechseln der Nadel muss der Tonarm vorsichtig angehoben und die Nadel entsprechend dem Systemtyp ausgetauscht werden. Ersatzteile sind über Fachhändler erhältlich.

Ist der Dual P54 reparabel und wo finde ich Ersatzteile?

Ja, das Gerät ist reparabel. Eine detaillierte Ersatzteilliste ist in der Bedienungsanleitung enthalten. Ersatzteile können über den Dual-Kundendienst oder spezialisierte Händler bezogen werden.

Welche Sicherungen werden beim Dual P54 verwendet?

Bei 220/240 V wird eine 125 mA träge Sicherung verwendet, bei 110/130/150 V eine 250 mA träge. Zusätzlich ist eine 0,5 A flinke Sicherung für die Endstufe eingebaut.

Kann ich den Dual P54 mit einer Bluetooth-Quelle verbinden?

Nein, das Gerät wurde 1973 entwickelt und verfügt über keinen Bluetooth-Eingang. Sie können jedoch einen externen Bluetooth-Empfänger an den Eingang (400 mV/470 kΩ) anschließen, sofern dieser einen analogen Ausgang hat.

Wo finde ich die technischen Daten und dasSchaltbild?

Die technischen Daten sind auf dem Typenschild und in der Bedienungsanleitung aufgeführt. Das Schaltbild des Verstärkers (Typ TV 71 A) ist in der Service-Anleitung für das Modell P51 enthalten.

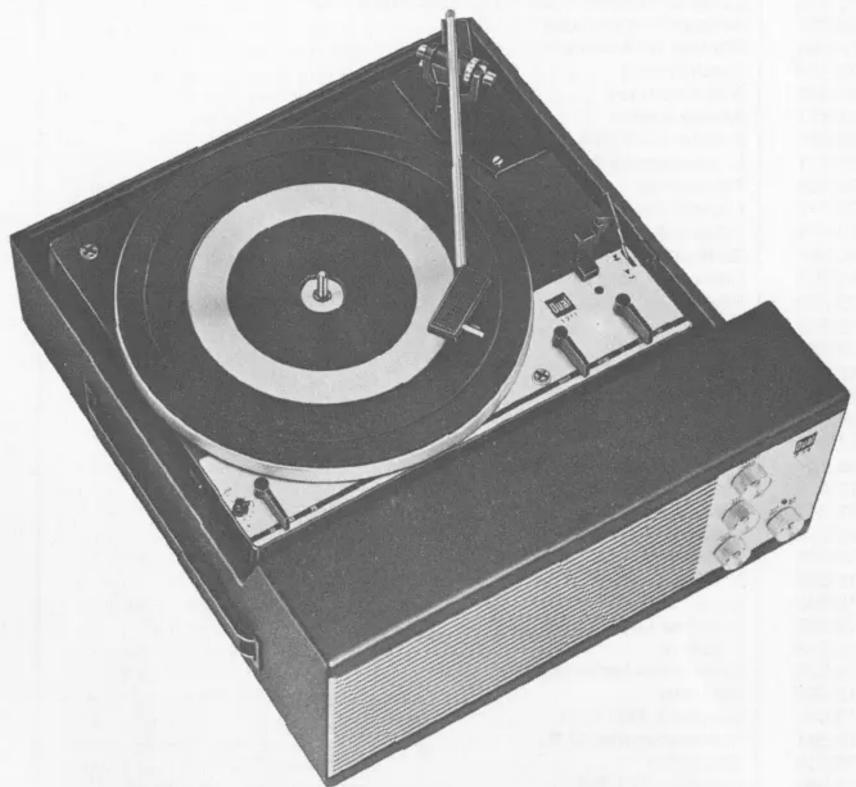

BEDIENUNGSANLEITUNG P54 DUAL

Ausgabe November 1973

Technische Daten Dual P 54

Phonochassis:	Automatik-Plattenspieler Dual 1211	Fremdspannungsabstand:	bezogen auf Nennleistung >60 dB
Netzspannung:	umschaltbar 110, 150, 220 Vumlötbar auf 130, 240 V(Schaltschema am Netztrafo)	Verstärker:	4-stufiger Transistor-Verstärker miteisenloser 6-Watt Gegenakt-Endstufe
Stromart:	Wechselstrom 50 oder 60 Hz	Bestückung:	1 Selen-Gleichrichter3 Silizium-Transistoren
Sicherungen:	bei 220, 240 V: 125 mA trägebei 110, 130, 150 V: 250 mA träge		2 Germanium-Transistoren1 Silizium-Diode1 G-Schmelzeinsatz 0,5 A flink, zurAbsicherung der Endstufe
Leistungsaufnahme:	ca. 25 VA
Stromaufnahme:	ca. 115 mA	Eingangsempfindlichkeit:	400 mV an 470 k
Plattentellerdrehzahlen:	33 1/3, 45 und 78 U/min	Lautsprecher:	6 Watt Spezial-Breitband-Lautsprecher
Ausgangsleistung:	Musikleistung 6 Watt	Abmessungen	373 x 160 x 415 mm (B x H x T)
Übertragungsbereich:	20 Hz – 20 kHz ± 3 dB	Gewicht	9,3 kg

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

920 061 6/1273

Druck: Hornuß+Forster, Villingen

Printed in Germany

Ersatzteile Dual P 54

Pos. -Nr.	Art. -Nr.	Bezeichnung	Anzahl	Preis-Gruppe
1	224 986	Leerkoffer kpl.	1	083
2	216 471	Kofferdeckel kpl.	1	063
3	224 221	Frontbiende kpl.	1	050
4	203 763	Leuchtstab	1	015
	200 444	Federscheibe	1	013
5	219 235	Montageboden kpl.	1	051
	210 216	Einschlagmutter M 4	1	018
6	216 475	Senkkopfscheibe	4	012
	210 337	Linsensenkholzschraube mit Kreuzschlitz 3 x 30	4	014
7	212 822	Verkleidung	1	024
	210 286	Linsenblechschraube mit Kreuzschlitz B 2,9 x 9,5	2	012
8	213 601	Kabelfach kpl.	1	024
	210 336	Linsensenkholzschraube mit Kreuzschlitz 3 x 13	2	012
	210 237	Halbrundholzschraube 2,7 x 7	1	012
9	212 896	Schieber für Kabelfach	1	018
10	202 710	Durchführung	1	015
11	203 315	Abdeckrahmen	1	020
12	203 317	Abdeckscheibe	1	019
	210 554	Scheibe 2,4/6/0,3 Ps	1	011
	210 271	Linsenschraube AM 3 x 4	1	011
13	224 224	Typenschild	1	019
14	203 777	Lautsprecher	1	060
	210 601	Scheibe 3,2/8/1a St	4	011
	210 361	Sechskantmutter M 3	4	011
15	212 897	Drehknopf	4	023
	203 239	Filzing	4	012
16	212 882	Traggriff	1	031
17	212 881	Traggriffblende	2	015
18	212 883	Haltefeder für Traggriff	1	019
	210 361	Sechskantmutter M 3	1	011
19	204 144	Gitterrahmen	2	015
20	212 885	Raststück	2	015
	216 481	Senkblechschraube mit Kreuzschlitz B 2,9 x 9,5	4	013
21	212 908	Stollen für Kofferboden	3	014
22	203 241	Unterlegscheibe geprägt	4	012
	210 312	Linsensenkblechschraube mit Kreuzschlitz BZ 3,5 x 13	4	012
23	210 525	Zylinderschraube AM 4 x 25	1	014
	210 638	Scheibe 4,2/10/0,5 Ps	1	012
24	212 880	Scharnier-Unterteil	1	021
25	212 888	Scharnier-Oberteil	1	021
26	212 873	Taste kpl.	2	018
	210 538	Zylinderblechschraube B 2,9 x 9,5	2	013
27	212 889	Rastfeder	2	018
	210 601	Scheibe 3,2/8/1a St	2	011
	210 361	Sechskantmutter M 3	2	011
28	215 813	Druckstück	3	017
	210 586	Scheibe 3,2/7/0,5 St	3	011
	210 361	Sechskantmutter M 3	3	011
29	202 371	Halter für Plattenstift, Zentrierstück und Wechselachse	1	W.Gr.E
	210 538	Zylinderblechschraube B 2,9 x 9,5	2	013
30	220 141	Netzkabel kpl.	1	028
31	216 488	Netzkabel kpl. (Verbindung Verstärker-Phonochassis)	1	023
32	212 909	Bodennagel	3	016
33	214 797	Verpackungskarton kpl.	1	046
34	224 219	Bedienungsanleitung	1
		Die Prüf- und Justierdaten, sowie die Ersatzteile für den Transistor-Verstärker Dual TV 71 A sind der Service-Anleitung Dual P 51 zu entnehmen.Funktionsbeschreibung und Fehlersuchtabelle sind der Service-Anleitung Dual 1211 zu entnehmen.

Änderungen vorbehalten
