BEDIENUNGSANLEITUNG VK7 DUAL
Technische Daten
Ausgangsleistung
| a) Lautsprecherbetrieb ( R_L = 2x 5 Ohm) 2x 4 Wb) Kopfhörerbetrieb ( R_L = 2x 15 Ohm) 2x 40 mW | |
| Eingangsempfindlichkeit(bezogen auf Vollaussteuerung) | 2x700 mV |
| Frequenzgang | |
| Baßregelbereich bei 100 Hz:(bezogen auf 1000 Hz) | ± 14 dB |
| Höhenregelbereich bei 10 kHz(bezogen auf 1000 Hz) | ± 14 dB |
| Gehörrichtigkeit für 30 dB | |
| Lautstärkeabsenkung(bezogen auf 1000 Hz) | |
| Baßanhebung bei 100 Hz | + 10 dB |
| Höhenanhebung bei 10 kHz | + 8 dB |
| Balanceregler | |
| maximal einstellbare Pegeldifferenz | 12 dB |
| Signal-Störspannungsabstand | |
| (bezogen auf Vollaussteuerung,Baß- und Höhenregler auf) | ≥ 66 dB |
| Übersprechdämpfung bei 1000 Hz: | ≥ 45 dB |
Verstärkerausgänge
| a) Lautsprecher: 2 Normbuchsen (DIN 41 529)Impedanz: 5-16 Ohm | |
| b) Kopfhörer: 3-polige Normbuchse (DIN 41 524)Impedanz: 5-400 Ohm | |
| Leistungsaufnahme bei 220 V(ohne Laufwerk) | |
| a) ohne Signal | 9 VA |
| b) bei Vollaussteuerung (Lautsprecherbetrieb) 18 VA | |
| Netzspannung*(umlötbar) | 110/150/220 V |
| Netzsicherungen | |
| für 220 V | 160 mA träge |
| für 110/150 V | 315 mA träge |
| Verstärkerbestückung | |
| 1 Selen-Gleichrichter B 30 C 600, 2 Si-Transistoren BC 109, 4 Si-Transistoren BC 108, 2 Ge-Komplementär-Endstufenpaare AC 181 L VII/ AC 180 L VII,2 Si-Dioden ZG 1 | |
| * Die Netzspannung des Phonolaufwerkes ist in jedem Fall getrennt umzustellen. | |
Dual Gebrüder Steidinger · 7742 St. Georgen / Schwarzwald

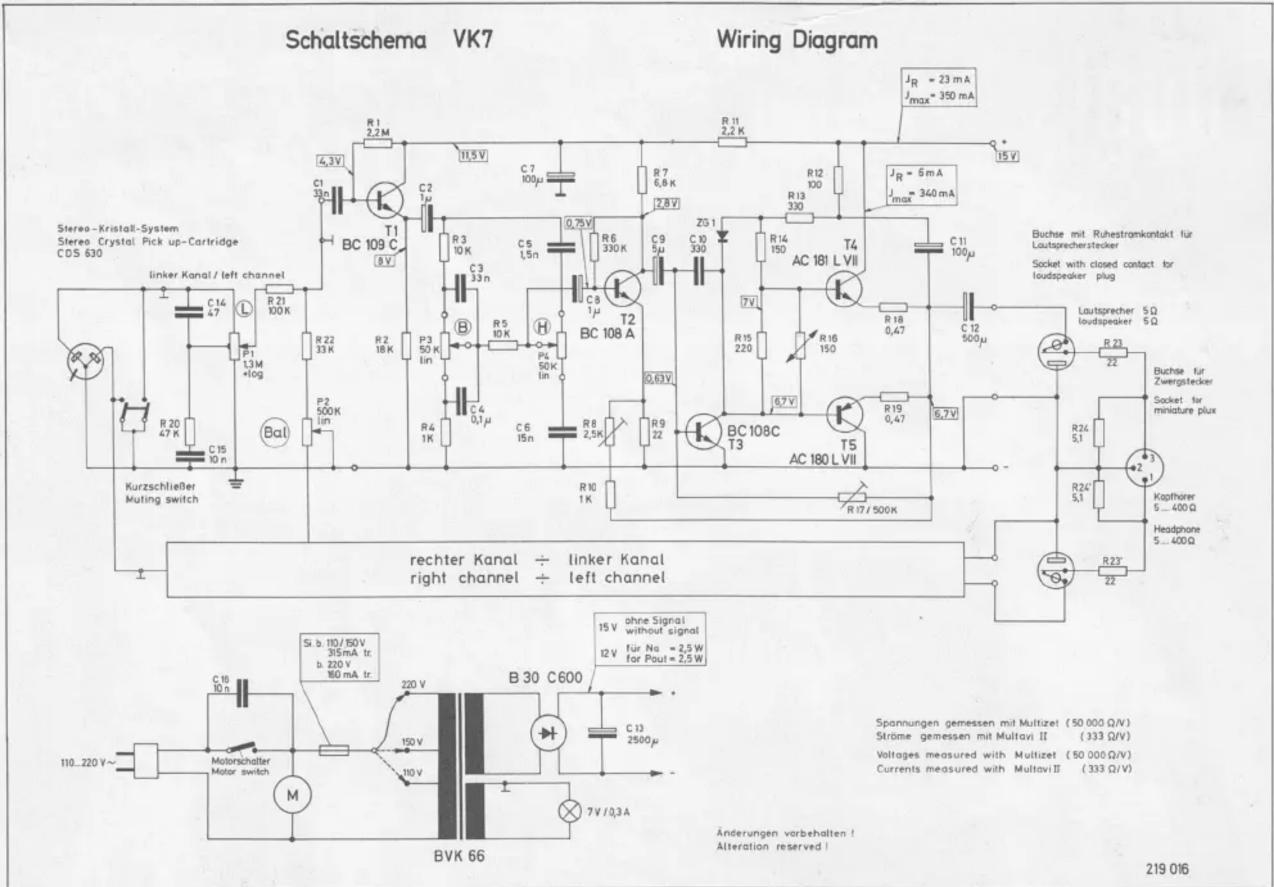

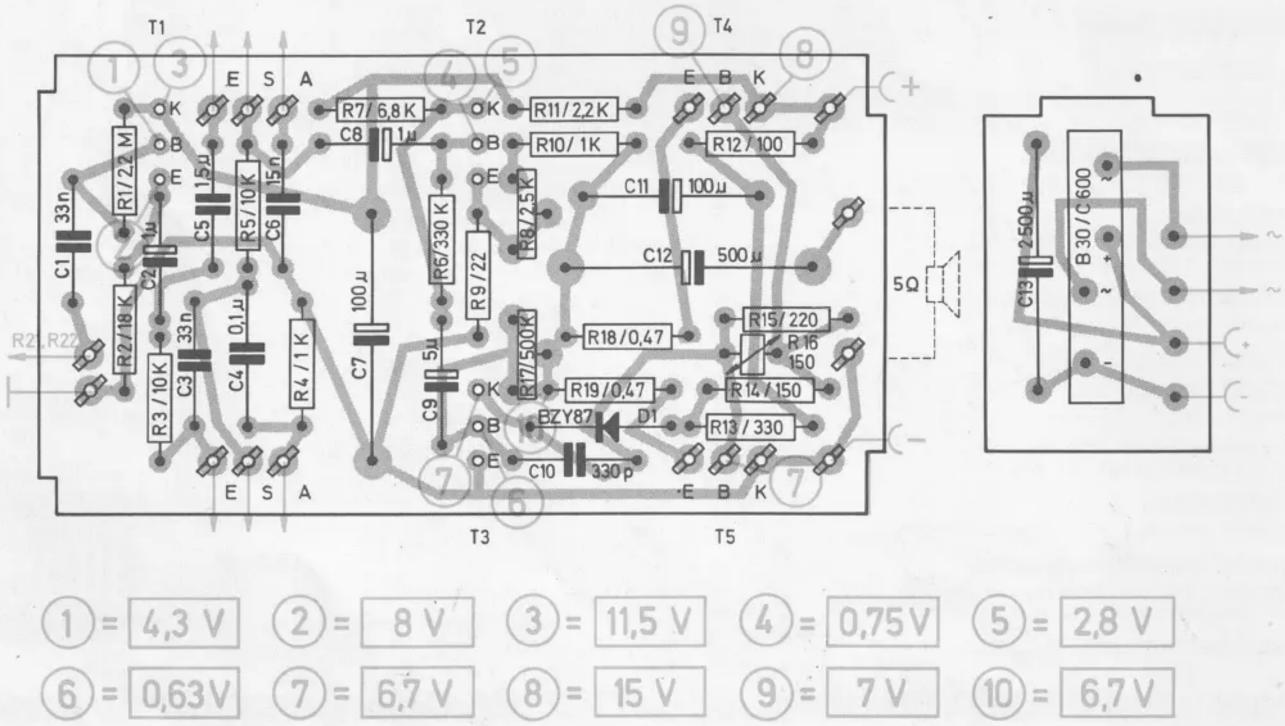

Ätzschaltplatte der Endstufen-Einheit (Bestückungsseite)

Ersatzteile Transistor-Stereo-Verstärker TV 55
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl | |
| 1 | 205 193 | Grundplatte .... | 1 | |
| 2 | 205 127 | Endstufen-Einheit kpl. .... | 2 | |
| 3 | 205 126 | Ätzschaltplatte kpl. für Netzteil .... | 1 | |
| 4 | 220 141 | Netzkabel kpl. .... | 1 | |
| 5 | 217 560 | Tonabnehmerkabel kpl. (Lautstärkeregler-TA-Anschluß) .... | 1 | |
| 6 | 202 710 | Kabeldurchführung .... | 1 | |
| 7 | 205 194 | Lautaprecher-Anschlußschild .... | 1 | |
| 8 | 209 439 | Glühlampe E 10, 7V/0,3 A .... | 1 | |
| 9 | 210 113 | Lampenfassung E 10 .... | 1 | |
| 10 | 209 640 | Flanschsteckdose 3-polig .... | 1 | |
| 11 | 209 484 | Lautsprecher-Steckdose 1-polig (mit Ruhestrom-Kontakt) .... | 2 | |
| 12 | 209 686 | Selen-Gleichrichter B 30 C 600/1000 .... | 1 | |
| 13 | 209 735 | Sicherung 160 mA träge .... | 1 | |
| 14 | 214 794 | Sicherungshalter .... | 1 | |
| 15 | 218 948 | Netztransformator kpl. .... | 1 | |
| 16 | 209 977 | Lötöse .... | 1 | |
| 17 | 210 639 | Scheibe 4,2/10/0,5 St .... | 1 | |
| 18 | 210 283 | Linsenblechschraube mit Kreuzschlitz B 2,9x6,5 | 4 | |
| 19 | 210 361 | Sechskantmutter M 3 .... | 4 | |
| 20 | 210 487 | Zylinderschraube AM 3x10 .... | 4 | |
| 21 | 210 512 | Zylinderschraube AM 4x5 (zur Netztrafobefestigung) | 4 | |
| Dioden | ||||
| D 1 | 209 844 | Silicium-Diode BZY 87 .... | 2 | |
| Potentiometer | ||||
| P 1 | 209 639 | Tandem-Potentiometer 2x1,3 MOhm pos.log.(Lautstärkeregler) .... | 1 | |
| P 2 | 209 640 | Tandem-Potentiometer 500 kOhm lin.(Balanceregler) .... | 1 | |
| P 3 | 209 641 | Tandem-Potentiometer 2x50 kOhm lin. (Höhenregler) | 2 | |
| P 4 | 209 641 | Tandem-Potentiometer 2x50 kOhm lin. (Baßregler) | 2 | |
| Transistoren | ||||
| T 1 | 209 845 | Transistor BC 109 C .... | 2 | |
| T 2 | 209 842 | Transistor BC 108 A .... | 2 | |
| T 3 | 209 846 | Transistor BC 108 C .... | 2 | |
| T4/T5 | 211 778 | Komplementär-Transistorpaar, bestehend ausTransistor AC 181 L VII und TransistorAC 180 L VII .... | 2 | |
| Kondensatoren | ||||
| C 1 | 210 945 | Folien-Kondensator 33 nF/100 V/10 % .... | 4 | |
| C 2 | 211 027 | Elyt-Kondensator 1 μF/ 15 V/10 % .... | 4 | |
| C 3 | 210 945 | Folien-Kondensator 33 nF/100 V/10 % .... | 4 | |
| C 4 | 216 648 | Folien-Kondensator 0,1 μF/100 V/10 % .... | 2 | |
| C 5 | 210 879 | Folien-Kondensator 1,5 nF/400 V/10 % .... | 2 | |
| C 6 | 210 927 | Folien-Kondensator 15 nF/100 V/10 % .... | 2 | |
| C 7 | 211 055 | Elyt-Kondensator 100 μF/ 20 V .... | 2 | |
| C 8 | 211 027 | Elyt-Kondensator 1 μF/ 15 V .... | 4 | |
| C 9 | 211 032 | Elyt-Kondensator 5 μF/ 15 V .... | 2 | |
| C 10 | 210 860 | Styroflex-Kondensator 330 pF/125 V .... | 2 | |
| C 11 | 211 054 | Elyt-Kondensator 100 μF/ 15 V .... | 2 | |
| C 12 | 211 066 | Elyt-Kondensator 500 μF/ 15 V .... | 2 | |
| C 13 | 211 077 | Elyt-Kondensator 2500 μF/ 20 V .... | 1 | |
| C 14 | 210 835 | Styroflex-Kondensator 47 pF/125 V .... | 2 | |
| C 15 | 210 918 | Folien-Kondensator 10 nF/100 V .... | 2 | |
| Widerstände | ||||
| R 1 | 211 275 | Schicht-Widerstand 2,2 MOhm/0,3 W/10 % .. | 2 | |
| R 2 | 211 211 | Schicht-Widerstand 18 kOhm/0,3 W/10 % .. | 2 | |
| R 3 | 211 204 | Schicht-Widerstand 10 kOhm/0,3 W/10 % .. | 4 | |
| R 4 | 216 361 | Schicht-Widerstand 1 kOhm/0,3 W/10 % .. | 4 |
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl | ||||||
| R 5 | 211 204 | Schicht-Widerstand | 10 | kOhm/0,3 | W/10 % | ...... | 4 | ||
| R 6 | 211 261 | Schicht-Widerstand | 330 | kOhm/0,3 | W/10 % | ...... | 2 | ||
| R 7 | 211 198 | Schicht-Widerstand | 6,8 | kOhm/0,3 | W/10 % | ...... | 2 | ||
| R 8 | 209 617 | Einstellregler | 2,5 | kOhm lin./0,15 | W | ...... | 2 | ||
| R 9 | 211 115 | Schicht-Widerstand | 22 | Ohm/0,3 | W/10 % | ...... | 2 | ||
| R 10 | 216 361 | Schicht-Widerstand | 1 | kOhm/0,3 | W/10 % | ...... | 4 | ||
| R 11 | 216 331 | Schicht-Widerstand | 2,2 | kOhm/0,3 | W/10 % | ...... | 2 | ||
| R 12 | 211 126 | Schicht-Widerstand | 100 | Ohm/0,3 | W/10 % | ...... | 2 | ||
| R 13 | 211 152 | Schicht-Widerstand | 330 | Ohm/0,3 | W/10 % | ...... | 2 | ||
| R 14 | 211 131 | Schicht-Widerstand | 150 | Ohm/0,3 | W/10 % | ...... | 2 | ||
| R 15 | 211 144 | Schicht-Widerstand | 220 | Ohm/0,3 | W/10 % | ...... | 2 | ||
| R 16 | 209 900 | Heißleiter K 151 | 150 | Ohm | ...... | ...... | 2 | ||
| R 17 | 209 629 | Einstellregler | 500 | kOhm lin./0,15 | W | ...... | 2 | ||
| R 18 | 211 279 | Drahtwiderstand | 0,47 | Ohm/ | 1 W/10 % | ...... | 4 | ||
| R 19 | 211 279 | Drahtwiderstand | 0,47 | Ohm/ | 1 W/10 % | ...... | 4 | ||
| R 20 | 211 229 | Schicht-Widerstand | 47 | kOhm/0,3 | W/10 % | ...... | 2 | ||
| R 21 | 211 246 | Schicht-Widerstand | 100 | kOhm/0,3 | W/10 % | ...... | 2 | ||
| R 22 | 211 222 | Schicht-Widerstand | 33 | kOhm/0,3 | W/10 % | ...... | 2 | ||
| R 23 | 211 288 | Draht-Widerstand | 22 | Ohm/ | 1 W/10 % | ...... | 2 | ||
| R 24 | 211 287 | Draht-Widerstand | 5,1 | Ohm/ | 1 W/10 % | ...... | 2 | ||
Ersatzteile Dual VK 7
Ersatzteile, Daten und Funktionsbeschreibung für das eingesetzte Phono-Chassis sind der betreffenden Service-Anleitung zu entnehmen.
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl | |
| 1 | 216 946 | Montageboden kpl. | 1 | |
| 210 206 | Gewindeeinsatz M 4 | 4 | ||
| 215 749 | Bezugstoff | 1 | ||
| 2 | 220 176 | Blende kpl. | 1 | |
| 203 763 | Leuchtstab | 1 | ||
| 200 444 | Federscheibe | 1 | ||
| 3 | 205 191 | Transistor-Stereo-Verstärker TV 55 kpl. | 1 | |
| 210 648 | Scheibe 4,2/14/1 St | 4 | ||
| 210 516 | Zylinderschraube AM 4x8 | 4 | ||
| 4 | 220 141 | Netzkabel kpl. | 1 | |
| 210 098 | Plastikschelle | 2 | ||
| 210 585 | Scheibe 3,2/7/0,5 St | 2 | ||
| 210 241 | Halbrundholzschraube 3x10 | 2 | ||
| 5 | 212 568 | Drehknopf | 4 | |
| 203 239 | Filzring | 4 | ||
| 6 | 218 171 | Verpackungskarton kpl. | 1 | |
| 7 | 216 952 | Bedienungsanleitung |
Änderungen vorbehalten

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald
