| Produkttyp | Plattenspieler mit eingebautem Verstärker und Lautsprecher |
| Marke | Dual |
| Modell | P1010F |
| Plattentellerdrehzahlen | 78, 45, 33⅓ U/min |
| Tonabnehmer | Dual Stereo-Kristall-Tonabnehmersystem CDS 630 mit Duplo-Saphirnadel DN 5 |
| Übertragungsbereich Tonabnehmer | 30 Hz - 16 kHz |
| Verstärker | 4-stufiger Transistor-Verstärker mit eisenloser 6-Watt-Gegentakt-Endstufe |
| Lautsprecher | 6 Watt Spezial-Lautsprecher |
| Stromversorgung | 110, 150 oder 220 V umschaltbar, 50/60 Hz (umrüstbar durch Antriebsrollentausch), ca. 25 VA |
| Sicherungen | 220 V: 125 mA träge; 110/150 V: 250 mA träge |
| Abmessungen (B x H x T) | 375 x 330 x 180 mm |
| Gewicht | 6,7 kg |
| Plattenwechsel | Plattenwechsler Dual 1010 F für bis zu 6 Schallplatten |
| Bedienelemente | Ein/Aus-Taste, Geschwindigkeitswahl, Lautstärke-, Höhen- und Bassregler |
| Netzteilelektronik | Selen-Gleichrichter B 30 C 400, Transistoren BC 172 C, BC 108 C |
| Lieferumfang | Plattenspieler im Koffer, Netzkabel, Bedienungsanleitung |
| Reinigung und Pflege | Nadel vorsichtig mit weichem Pinsel reinigen; Plattenteller mit antistatischem Tuch abwischen |
| Ersatzteile und Reparatur | Service-Anleitungen für Plattenspieler Dual 410 und 1010 F verfügbar; Ersatzteilliste in der Anleitung |
Häufig gestellte Fragen - P1010F DUAL
Wie schalte ich die Geschwindigkeit des Plattentellers um?
Drücken Sie die entsprechende Taste für 78, 45 oder 33⅓ U/min. Die Taste rastet ein.
Welche Nadel wird beim Dual P1010F verwendet?
Es wird die Duplo-Saphirnadel DN 5 verwendet, die im Tonabnehmersystem CDS 630 integriert ist.
Wie reinige ich die Nadel richtig?
Reinigen Sie die Nadel vorsichtig mit einem weichen Pinsel oder einer speziellen Nadelbürste. Vermeiden Sie harte Gegenstände.
Warum dreht sich der Plattenteller nicht?
Prüfen Sie die Netzsicherung (125 mA bei 220 V, 250 mA bei 110/150 V). Kontrollieren Sie auch den Netzschalter und die Antriebsrolle.
Kann ich die Spannung des Geräts umstellen?
Ja, der Spannungswähler ermöglicht die Einstellung auf 110, 150 oder 220 V. Verwenden Sie einen isolierten Schraubendreher.
Was bedeutet die Kontrolllampe am Gerät?
Die Lampe zeigt an, ob das Gerät eingeschaltet ist. Sie leuchtet heller, wenn der Spannungswähler auf eine niedrigere Spannung eingestellt wird.
Wie schwer ist der Dual P1010F?
Das Gerät wiegt 6,7 kg und ist mit Traggriff ausgestattet.
Kann ich den Verstärker separat nutzen?
Nein, der Verstärker ist fest eingebaut. Es gibt keinen separaten Line-Eingang, nur den Plattenspieler-Eingang.
Wo finde ich Ersatzteile für den Dual P1010F?
Ersatzteile sind in der Bedienungsanleitung aufgelistet. Bestellungen können über den Hersteller Dual Gebrüder Steidinger erfolgen.
Wie stelle ich die Lautstärke bei leisen Passagen ein?
Drehen Sie den Lautstärkeregler auf. Zusätzlich können Sie den Bass- und Höhenregler für eine physiologische Lautstärkekorrektur nutzen.
Benutzerfragen zu P1010F DUAL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch P1010F - DUAL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. P1010F von der Marke DUAL.
BEDIENUNGSANLEITUNG P1010F DUAL
Plattentellerdrehzahlen:
Tonabnehmer:
Übertragungsbereich des
Tonabnehmersystems:
Verstärker:
Bestückung:
Lautsprecher:
Sicherungen:
P 50 / H 50 / H 50 N
Plattenspieler Dual 410
50 oder 60 Hz Wechselstrom
(umrüstbar durch Austausch der Antriebsrolle)
110, 150 oder 220 V umschaltbar
ca. 25 VA
78, 45, 33^1/3 und 16^2/3 U/min
Dual Stereo-Kristall-Tonabnehmersystem
CDS 630 mit Duplo-Saphirnadel DN 5
30 Hz — 16 kHz
4-stufiger Transistor-Verstärker
mit eisenloser 6-Watt-Gegentakt-Endstufe
Selen-Gleichrichter B 30 C 400
Transistoren: BC 172 C, BC 108 C,
6 Watt Spezial-Lautsprecher
220 V: 125 mA träge
110/150 V: 250 mA träge
Gewicht:
Abmessungen:
P 50 6,6 kg
373×350×160 mm
H 50 / H 50 N 6,6 kg
373×352×160 mm
P 1010 F/P 52/H 52/H 52N
Plattenwechsler Dual 1010 F
50 oder 60 Hz Wechselstrom
(umrüstbar durch Austausch der Antriebsrolle)
110, 150 oder 220 V umschaltbar
ca. 25 VA
78, 45 und 33^1/3 U/min
Dual Stereo-Kristall-Tonabnehmersystem
CDS 630 mit Duplo-Saphirnadel DN 5
30 Hz — 16 kHz
4-stufiger Transistor-Verstärker
mit eisenloser 6-Watt-Gegentakt-Endstufe
Selen-Gleichrichter B 30 C 400
Transistoren: BC 172 C, BC 108 C,
6 Watt Spezial-Lautsprecher
220 V: 125 mA träge
110/150V:250mA träge
Gewicht:
Abmessungen:
P 1010 F
6.7 kg
375×330×180 mm
P 52
9,3 kg
373×415×160 mm
H52/H52N9,3kg
373×417×160 mm
Ersatzteile, Funktionsbeschreibung sowie Reparatur- und Justierhinweise für den Plattenspieler Dual 410
und den Plattenspieler Dual 1010 F sind den entsprechenden Service-Anleitungen zu entnehmen.
DUAL GEBRÜDER STEIDINGER · 7742 ST. GEORGEN/SCHWARZWALD
V 436 8/1068 H
Printed In Germany

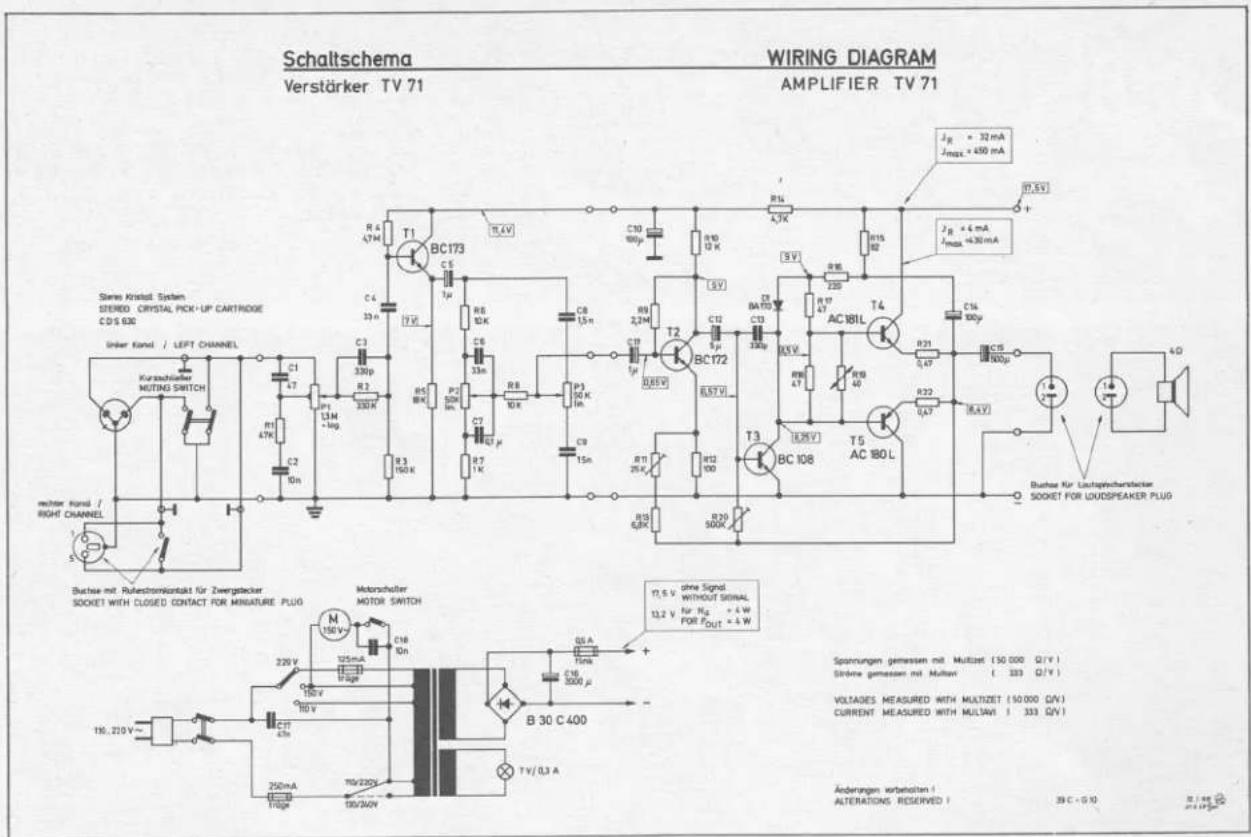

Fig. 1 Schaltschema Transistor-Verstärker TV 71 für P 50 / P 52 / P 1010 F / H 50 / H 52 / H 50 N / H 52 N

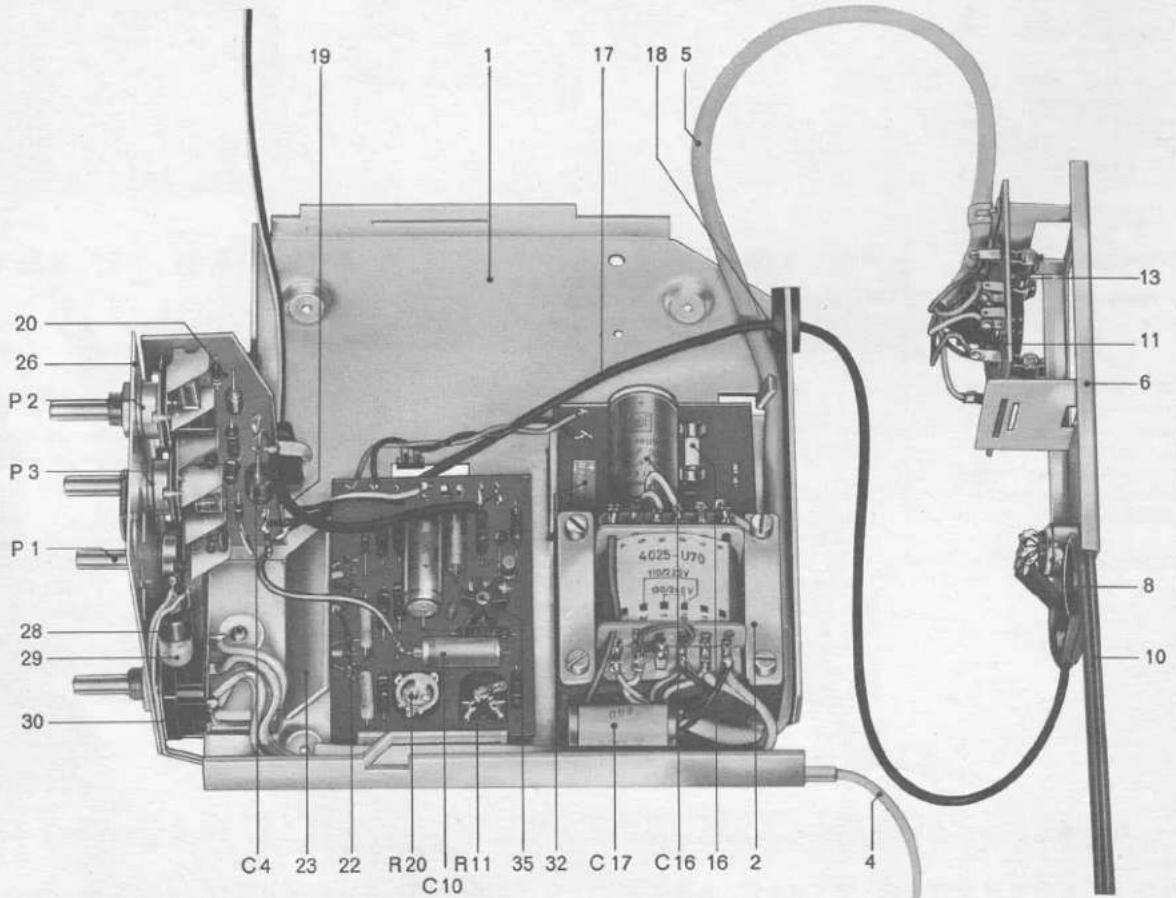

Fig. 2 Transistor-Verstärker TV 71 kpl.

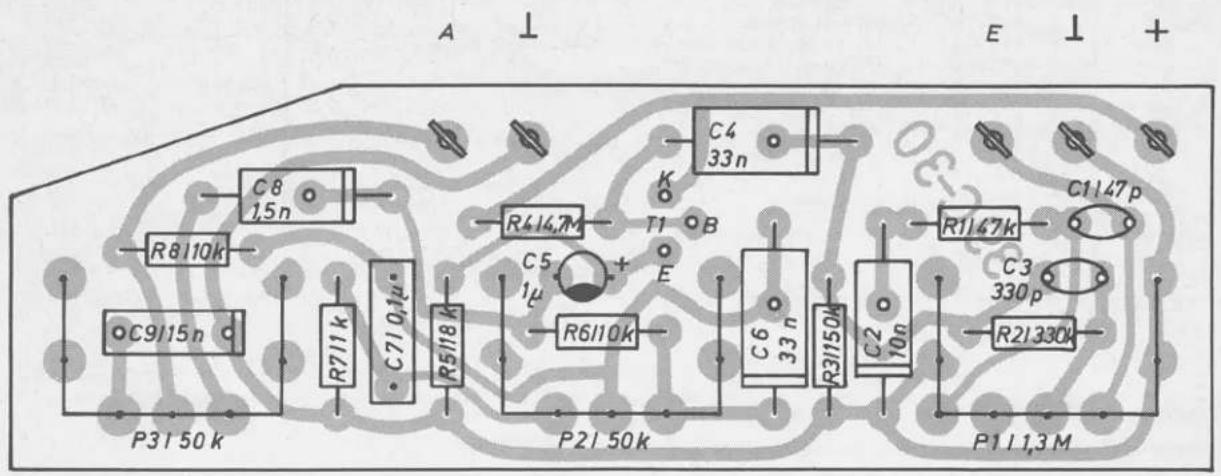

Fig. 3 Ätzschaltplatte Regelverstärker
Ersatzteilliste Regelverstärker
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 20 | 213 871 | Regelverstärker kpl. | 1 | 16.— |
| P 1 | 213 179 | Potentiometer 1,3 MOhm pos. log. | 1 | 2.40 |
| P 2 | 213 180 | Potentiometer 50 kOhm lin. | 2 | 2.10 |
| P 3 | 213 180 | Potentiometer 50 kOhm lin. | 2 | 2.10 |
| T 1 | 209 863 | Transistor BC 173 C | 1 | 3.60 |
| C 1 | 211 082 | Keramik-Kondensator 47 pF | 1 | —.19 |
| C 2 | 210 919 | Folien-Kondensator 10 nF | 1 | —.23 |
| C 3 | 203 474 | Keramik-Kondensator 680 pF | 1 | —.25 |
| C 4 | 210 946 | Folien-Kondensator 33 nF | 1 | —.28 |
| C 5 | 211 101 | Tantal-Elyt-Kondensator 1 μF | 1 | —.75 |
| C 6 | 210 946 | Folien-Kondensator 33 nF | 1 | —.28 |
| C 7 | 210 954 | Folien-Kondensator 0,1 μF | 1 | —.37 |
| C 8 | 213 509 | Folien-Kondensator 1,5 nF | 1 | —.23 |
| C 9 | 210 928 | Folien-Kondensator 15 nF | 1 | —.28 |
| R 1 | 211 228 | Schicht-Widerstand 47 kOhm | 1 | —.14 |
| R 2 | 213 497 | Schicht-Widerstand 330 kOhm | 1 | —.14 |
| R 3 | 211 251 | Schicht-Widerstand 150 kOhm | 1 | —.14 |
| R 4 | 213 492 | Schicht-Widerstand 4,7 MOhm | 1 | —.14 |
| R 5 | 211 210 | Schicht-Widerstand 18 kOhm | 1 | —.14 |
| R 6 | 211 202 | Schicht-Widerstand 10 kOhm | 1 | —.14 |
| R 7 | 211 168 | Schicht-Widerstand 1 kOhm | 1 | —.14 |
| R 8 | 211 202 | Schicht-Widerstand 10 kOhm | 1 | —.14 |

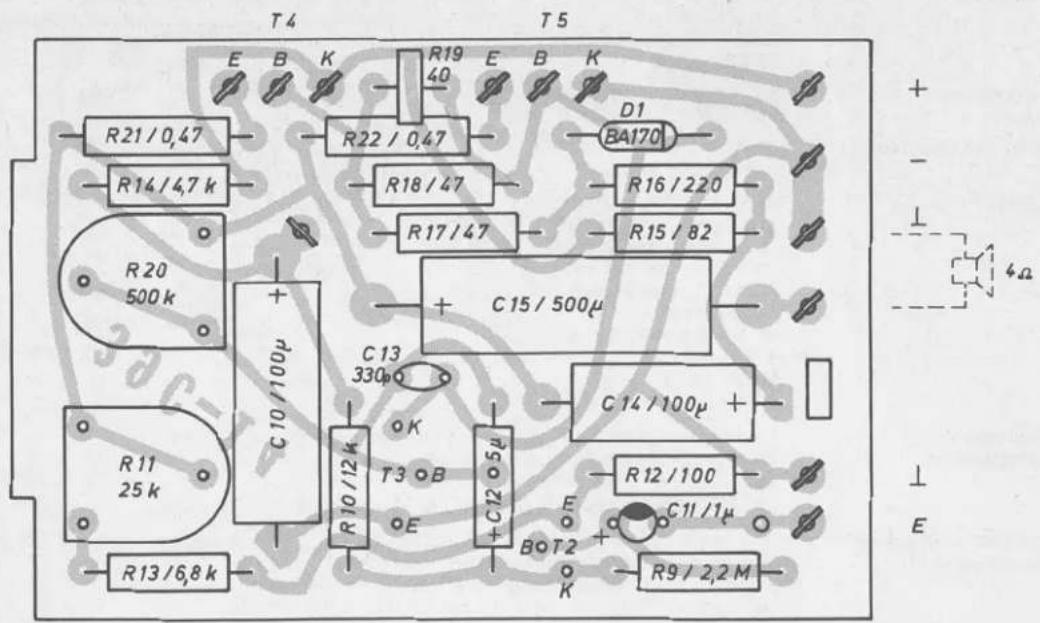

Fig. 4 Ätzschaltplatte Endstufen-Einheit
Ersatzteilliste Endstufen-Einheit
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 22 | 213 868 | Endstufen-Einheit kpl. | 1 | 25.— |
| 35 | 209 860 | Kühlstern für Transistor T 3 | 1 | —.93 |
| D 1 | 213 181 | Silizium-Diode BA 170 | 1 | —.80 |
| T 2 | 209 862 | Transistor BC 172 C | 1 | 3.60 |
| T 3 | 209 846 | Transistor BC 108 C | 1 | 3.30 |
| T 4/T 5 | 211 778 | Komplementär-Transistorpaar, bestehend aus: | ||
| Transistor AC 181 L VII und Transistor AC 180 L VII | 1 | 7.—/Paar | ||
| C 10 | 211 055 | Elyt-Kondensator 100 μF | 1 | —.75 |
| C 11 | 211 101 | Tantal-Elyt-Kondensator 1 μF | 1 | —.75 |
| C 12 | 211 032 | Elyt-Kondensator 5 μF | 1 | —.56 |
| C 13 | 213 501 | Keramik-Kondensator 330 pF | 1 | —.20 |
| C 14 | 211 054 | Elyt-Kondensator 100 μF | 1 | —.75 |
| C 15 | 211 066 | Elyt-Kondensator 500 μF | 1 | 1.12 |
| R 9 | 211 275 | Schicht-Widerstand 2,2 MOhm 0,3 W | 1 | —.14 |
| R 10 | 211 206 | Schicht-Widerstand 12 kOhm 0,3 W | 1 | —.14 |
| R 11 | 213 177 | Einstellregler 25 kOhm lin 0,15 W | 1 | —.75 |
| R 12 | 211 126 | Schicht-Widerstand 100 Ohm 0,3 W | 1 | —.14 |
| R 13 | 211 198 | Schicht-Widerstand 6,8 kOhm 0,3 W | 1 | —.14 |
| R 14 | 211 192 | Schicht-Widerstand 4,7 kOhm 0,3 W | 1 | —.14 |
| R 15 | 211 125 | Schicht-Widerstand 82 Ohm 0,3 W | 1 | —.14 |
| R 16 | 211 144 | Schicht-Widerstand 220 Ohm 0,3 W | 1 | —.14 |
| R 17 | 213 494 | Schicht-Widerstand 47 Ohm 0,3 W | 1 | —.14 |
| R 18 | 213 494 | Schicht-Widerstand 47 Ohm 0,3 W | 1 | —.14 |
| R 19 | 209 902 | Heißleiter K 151 40 Ohm | 1 | —.75 |
| R 20 | 213 178 | Einstellregler 500 kOhm lin. 0,15 W | 1 | —.75 |
| R 21 | 211 279 | Draht-Widerstand 0,47 Ohm 1 W | 1 | —.28 |
| R 22 | 211 279 | Draht-Widerstand 0,47 Ohm 1 W | 1 | —.28 |
Justier- und Prüfdaten
| Stromaufnahme: | bei 220 V im Leerlauf20—40 mAbei 220 V und Vollast60—90 mA | Fig. 5 Ätzschaltplatte, Netzteil |
| Betriebsspannung:(Netzteil) | im Leerlauf 18—19 Vbei Vollast 12,5—14 V | |
| Ruhestrom der Endstufe: | nach ca. 5 Minuten Betriebszeit max. 45 mA |  |
| Ausgangsleistung: | 1000 Hz Signal auf den Eingang geben, Klang- und Lautstärkeregler öffnen, Verstärker bis auf ca. 10%Klirrfaktor aussteuernAusgangsspannungan 4 Ohm mindestens4 V (4 W)Eingangsspannungfür Ua 1 V = 200 mV | |
| PhysiologischeLautstärkeregelung: | Lautstärkeregler bis 30 dB unter Vollaussteuerung zurückdrehen,Baß- und Höhenregler voll aufdrehen.Baßanhebung bei 100 Hz: ca. 19,5 dBHöhenanhebung bei 10 kHz: ca. 27 dB | |
| Baß- und Höhenanhebungbzw. Absenkung: | Alle Regler offen, Eingangsspannung 20 mV (1000 Hz), Ausgangsspannung 100 mV an 4 OhmBaßregler: Baßanhebung bei 100 Hz = 10—14 dBBaßabsenkung bei 100 Hz = ca. 13 dBHöhenregler: Höhenanhebung bei 10 kHz = 19—23 dBHöhenabsenkung bei 10 kHz = ca. 4 dB | |
| Schwingneigung: | Eingang mit 500 kOhm abschließen, Ausgang auf Lautsprecher und RV schalten. Lautstärke-regler öffnen, Baß- und Höhenregler abwechselnd auf ihrem gesamten Regelbereich verdrehen.Bei dieser Prüfung darf der Zeiger auf dem RV keinen Ausschlag anzeigen (HF-Schwingung),und im Lautsprecher dürfen keine Geräusche hörbar sein. | |
| Spannungswähler: | Betriebsspannung (Netzspannung) auf 110 V einstellen, Spannungswähler mit Spezial-schraubenzieher (isoliert) nacheinander in die Stellungen 220 V, 150 V, 110 V bringen.Dabei muß die Kontrollampe stufenweise heller aufleuchten.Spannungswähler wieder auf 220 V zurückschalten. | |
| Störspannung: | Verstärker-Eingang mit 1 kOhm abschließen, Lautstärke-, Baß- und Höhenregler aufdrehen.Die Störspannung am Ausgang (4 Ohm reell) darf maximal 4,5 mV betragen. |

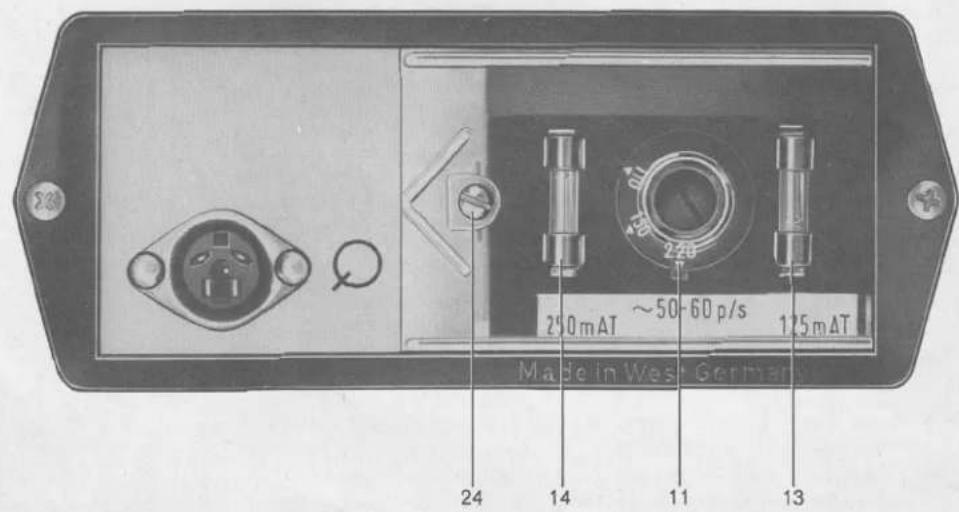

Ersatzteile Transistor-Verstärker Dual TV 71
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 1 | 213 162 | Grundplatte | 1 | 3.40 |
| 2 | 213 874 | Netztransformator kpl. bis Verstärker-Nr. 27999 | 1 | 11.20 |
| 3 | 210 512 | Zylinderschraube AM 4 x 5 | 4 | —.02 |
| 213 286 | Netztransformator kpl. ab Verstärker-Nr. 28000 | 1 | 11.20 | |
| 4 | 205 130 | Netzkabel mit angespr. Stecker | 1 | 1.50 |
| 5 | 213 850 | Trafokabel 7-adrig ab Verstärker-Nr. 28000 | 1 | 1.— |
| 6 | 213 160 | Anschlußrahmen kpl. | 1 | 6.— |
| 213 169 | Trafokabel 6-adrig bis Verstärker-Nr. 27999 | 1 | —.90 | |
| 7 | 213 171 | Anschlußschild | 1 | —.05 |
| 8 | 209 463 | Flanschsteckdose 2-polig | 1 | —.56 |
| 9 | 210 019 | Hohniet 3 x 0,3 x 4 | 2 | —.02 |
| 10 | 213 170 | Abschirmkabel 2 x 1-adrig(TA-Anschluß-Flanschsteckdose) | 1 | —.90 |
| 11 | 212 228 | Schaltplatte kpl. mit Spannungswählerab Verstärker-Nr. 28000 | 1 | 1.40 |
| 12 | 205 161 | Sicherungsschild | 1 | —.05 |
| 204 716 | Schaltplatte kpl. mit Spannungswählerbis Verstärker-Nr. 27999 | 1 | 1.40 | |
| 13 | 209 717 | Netzsicherung 125 mA träge (220 V) | 1 | —.47 |
| 14 | 209 734 | Netzsicherung 250 mA träge (110/150 V) | 1 | —.23 |

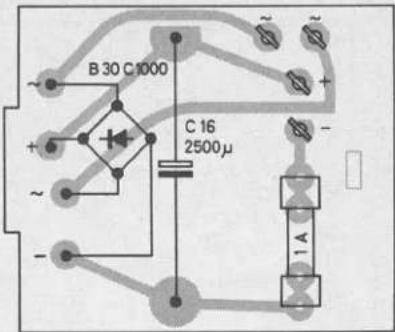

| 15 | 213 870 | Ätzschaltplatte kpl. mit Gleichrichter und Elyt-Kondensator | 1 | 6.50 |
| 16 | 213 174 | Sicherung 1 A (flink) | 1 | —.23 |
| 17 | 213 182 | Abschirmkabel 1-adrig(Regelverstärker-Flanschsteckdose) | 1 | —.65 |
| 18 | 202 710 | Durchführung | 1 | —.09 |
| 19 | 208 739 | Abschirmkabel 1-adrig(Regelverstärker-Endstufeneinheit) | 1 | —.47 |
| 20 | 213 871 | Regelverstärker kpl. | 1 | 16.— |
| 22 | 213 868 | Endstufeneinheit kpl. | 1 | 25.— |
| 23 | 213 164 | Kühlwinkel | 1 | —.40 |
| 24 | 213 176 | Linsenblechschraube mit Kreuzschlitz B 2,9 x 15 | 1 | —.02 |
| 25 | 210 649 | Scheibe | 1 | —.02 |
| 26 | 213 158 | Frontplatte | 1 | 2.80 |
| 27 | 210 283 | Linsenblechschraube mit Kreuzschlitz B 2,9 x 6,5 | 2 | —.02 |
| 28 | 210 113 | Lampenfassung E 10 | 1 | —.19 |
| 29 | 209 439 | Glühlampe E 10, 7 V / 0,3 A | 1 | —.42 |
| 30 | 213 172 | Netzschalter 2-polig | 1 | 1.50 |
| 31 | 204 722 | Haltebügel | 1 | —.05 |
| 32 | 213 173 | Selen-Gleichrichter B 30 / C 400 | 1 | 2.20 |
| 33 | 209 977 | Lötöse | 1 | —.02 |
| 34 | 210 639 | Scheibe | 1 | —.01 |
| C 16 | 213 490 | Elyt-Kondensator 2000 μF | 1 | 2.60 |
| C 17 | 210 956 | Papier-Kondensator 50 μF | 1 | —.93 |

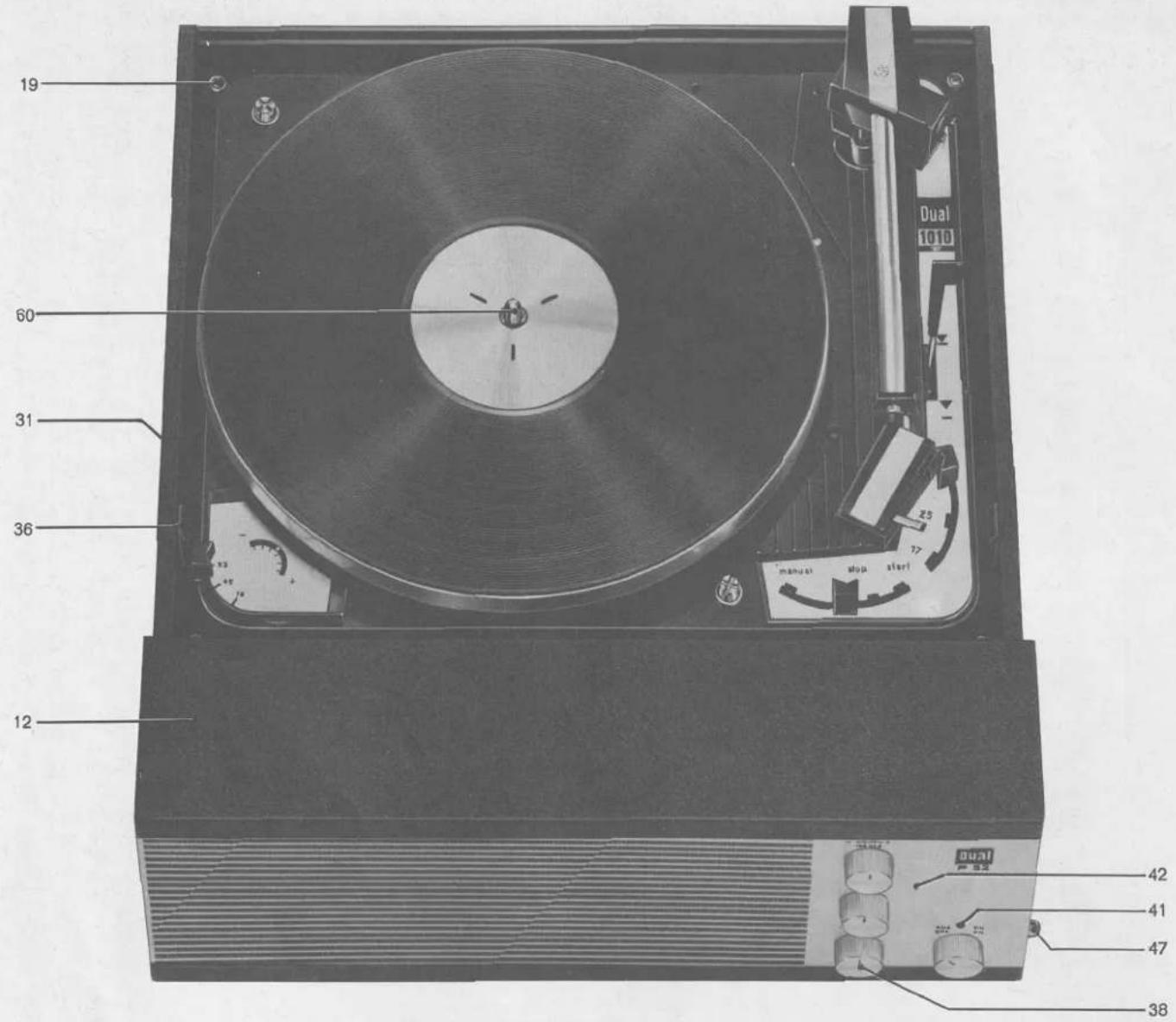

Ersatzteile P 1010 F
(Ersatzteile für Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 1010 F)
| Pos.-Nr. | Art.-Nr. | Bezeichnung | Anzahl pro Gerät | Preis pro Stück DM |
| 1 | 203 617 | Paßstift | 2 | —.09 |
| 2 | 212 873 | Taste kpl. | 2 | —.20 |
| 3 | 210 361 | Sechskantmutter M 3 | 7 | —.01 |
| 4 | 203 589 | Bodennagel | 4 | —.19 |
| 210 215 | Rosette | 1 | —.09 | |
| 5 | 202 371 | Halter für Plattenstift | 1 | —.60 |
| 6 | 210 252 | Halbrundholzschraube mit Kreuzschlitz 3 x 10 | 10 | —.02 |
| 7 | 203 567 | Winkel | 2 | —.09 |
| 8 | 214 802 | Druckstollen | 2 | —.09 |
| 9 | 210 361 | Sechskantmutter M 3 | 7 | —.01 |
| 10 | 202 762 | Scharnier | 2 | —.56 |
| 11 | 212 873 | Taste kompl. | 2 | —.20 |
| 12 | 203 589 | Bodennagel | 4 | —.19 |
| 13 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 14 | 210 337 | Linsensenkholzschraube mit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 15 | 212 881 | Öse für Traggriff | 2 | —.10 |
| 16 | 212 882 | Traggriff | 1 | 2.30 |
| 17 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 18 | 210 361 | Sechskantmutter M 3 | 7 | —.01 |
| 19 | 212 885 | Raststück | 2 | —.10 |
| 20 | 212 889 | Rastfeder | 2 | —.20 |
| 21 | 213 603 | Senkblechschraube mit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 22 | 210 252 | Halbrundholzschraube mit Kreuzschlitz 3 x 10 | 10 | —.02 |
| 23 | 206 192 | Stollen für Kofferboden | 3 | —.06 |
| 24 | 210 054 | Rohrniet A 4 x 0,4 x 7 | 2 | —.02 |
| 25 | 214 927 | Montageboden für Phonochassis | 1 | 5.50 |
| 26 | 203 589 | Bodennagel | 4 | —.19 |
| 27 | 214 774 | Typenschild | 1 | —.14 |
| 28 | 214 928 | Leerkoffer kpl. | 1 | 51.— |
| 29 | 210 252 | Halbrundholzschraube mit Kreuzschlitz 3 x 10 | 10 | —.02 |
| 30 | 202 762 | Scharnier | 2 | —.56 |
| 31 | 203 851 | Aufnahmedorn | 1 | —.28 |
| 32 | 202 678 | Kabelfach kpl. | 1 | 1.40 |
| 33 | 202 682 | Plattenhalter | 1 | —.33 |
| 34 | 202 711 | Schieber für Kabelfach | 1 | —.23 |
| 35 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 36 | 203 243 | Bezugstoff anthrazit | 11.20/m^2 | |
| 37 | 203 245 | Bezugstoff perlweiß | 11.20/m^2 | |
| 38 | 210 236 | Halbrundholzschraube 2,7 x 7 (für Kabelfach) | 2 | —.01 |
| 39 | 210 334 | Linsensenkholzschraube mit Kreuzschlitz 3 x 13(für Kabelfach) | 2 | —.02 |
| 40 | 210 425 | Senkschneidschraube DM 4 x 15 (für Aufnahmedorn) | 1 | —.09 |
| 41 | 210 537 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.03 |
| 210 639 | Scheibe | 1 | —.01 | |
| 42 | 210 216 | Einschlagmutter M 4 | 1 | —.23 |
| 43 | 210 525 | Zylinderschraube AM 4 x 25 | 1 | —.05 |
| 44 | 202 938 | Verpackungskarton kpl. | 1 | 3.25 |
| 45 | 212 380 | Bedienungsanleitung |
Ersatzteile für Verstärker-Geräte P 50 und H 50
(Ersatzteile für Plattenspieler Dual 410 und Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 410 und Dual 1010 F)
| Pos.-Nr. | Art.-Nr.P 50 | Art.-Nr.H 50 | Bezeichnung | Anzahlpro Gerät | Preis proStück DM |
| 1 | 212 873 | 212 873 | Taste kpl. | 2 | —.20 |
| 2 | 210 538 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.03 |
| 3 | 213 601 | 213 601 | Kabelfach | 1 | 1.— |
| 4 | 212 896 | 212 896 | Schieber für Kabelfach | 1 | —.20 |
| 6 | 202 710 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 7 | 210 334 | 210 334 | Linsensenkholzschraubemit Kreuzschlitz 3 x 13 | 2 | —.02 |
| 8 | 210 236 | 210 236 | Halbrundholzschraube 2,7 x 7 | 2 | —.01 |
| 9 | 213 333 | 213 333 | Lautsprecher | 1 | 15.80 |
| 10 | 210 600 | 210 600 | Scheibe vern. | 6 | —.01 |
| 11 | 210 361 | 210 361 | Sechskantmutter M 3 | 7/4 | —.01 |
| 12 | 213 600 | 213 644 | Leerkoffer kpl. | 1 | 62.—/98.— |
| 13 | 210 409 | Senkschraube mit Nase 3 x 12 | 2 | —.02 | |
| 14 | 210 412 | Senkschraube mit Nase 3 x 18 | 4 | —.03 | |
| 15 | 213 471 | Zylinderblechschraube B 2,9 x 6,5 | 1 | —.03 | |
| 16 | 212 872 | 212 955 | Kofferdeckel kpl. | 1 | 18.—/28.— |
| 17 | 210 284 | Linsenblechschraubemit Kreuzschlitz B 2,9 x 6,5 | 2 | —.02 | |
| 19 | 210 312 | 210 312 | Linsensenkblechschraubemit Kreuzschlitz BZ 3,5 x 13 | 4 | —.02 |
| 20 | 203 241 | 203 241 | Unterlegscheibe geprägt | 4 | —.01 |
| 21 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 210 601 | Scheibe vernickelt | 6 | —.01 | ||
| 203 722 | Dodge-Einsatz M 3 x 5 | 2 | —.15 | ||
| 203 473 | Halbrundschraube AM 3 x 6 | 2 | —.02 | ||
| 215 812 | Druckstück | 1 | —.20 | ||
| 22 | 203 315 | 203 315 | Abdeckrahmen | 1 | —.37 |
| 23 | 203 317 | 203 317 | Abdeckscheibe | 1 | —.28 |
| 24 | 210 344 | 210 344 | Linsensenkechraubemit Kreuzschlitz AM 3 x 15 | 7 | —.02 |
| 25 | 210 586 | 210 586 | Scheibe verzkt. | 5 | —.01 |
| 26 | 210 271 | 210 271 | Linsenschraube M 3 x 4 | 1 | —.01 |
| 27 | 210 554 | 210 554 | Scheibe | 1 | —.01 |
| 28 | 212 880 | 212 880 | Scharnier-Unterteil | 1 | —.50 |
| 30 | 212 881 | 212 881 | Grifföse | 2 | —.10 |
| 31 | 212 882 | 212 882 | Traggriff | 1 | 2.30 |
| 32 | 212 883 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 33 | 212 885 | 212 885 | Raststück | 2 | —.10 |
| 34 | 213 603 | 213 603 | Senkblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 35 | 212 888 | 212 888 | Scharnier-Oberteil | 1 | —.50 |
| 36 | 212 889 | 212 889 | Rastfeder | 2 | —.20 |
| 37 | 203 239 | 203 239 | Filzring | 4 | —.02 |
| 38 | 212 897 | 212 897 | Drehknopf | 4 | —.80 |
| 39 | 212 898 | 212 898 | Verkleidung | 1 | 1.20 |
| 40 | 210 287 | 210 287 | Linsenblechschraubemit Kreuzschlitz 2,9 x 13 | 5 | —.02 |
| 41 | 203 763 | 203 763 | Leuchtstab | 1 | —.09 |
| 42 | 213 426 | 213 432 | Biende kpl. | 1 | 4.—/3.80 |
| 43 | 200 444 | 200 444 | Federscheibe | 1 | —.03 |
| 44 | 212 907 | 212 907 | Dämmplatte | 1 | —.50 |
| 45 | 204 144 | Gitterrahmen | 2 | —.09 | |
| 46 | 212 908 | 212 908 | Stollen für Kofferboden | 3 | —.06 |
| 212 910 | Zwischenlage | 1 | —.30 | ||
| 47 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 48 | 213 643 | 213 005 | Montageboden für Phonochassis | 1 | 7.50/6.80 |
| 49 | 215 749 | Bezugstoff, 1,3 m breit | 9.—/lf.d.m. | ||
| 50 | 212 946 | Holzgitter | 1 | 5.40 | |
| 51 | 212 947 | Leiste | 1 | —.70 | |
| 52 | 210 337 | 210 337 | Linsensenkholzschraubemit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 53 | 203 242 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 54 | 212 894 | 212 948 | Typenschild | 1 | —.20 |
| 55 | 210 361 | Sechskantmutter M 3 | 7 | —.01 | |
| 56 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.05 | |
| 57 | 214 798 | 214 798 | Verpackungskarten kpl. | 1 | 3.80 |
| 63 | 212 899 | 212 899 | Bedienungsanleitung |
Fig. 6 Koffer, Bedienungselemente und Beschlagteile für Dual P 52
Ersatzteile für Verstärker-Geräte P 52 und H 52
(Ersatzteile für Plattenspieler Dual 410 und Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 410 und Dual 1010 F)
| Pos.-Nr. | Art.-Nr.P 52 | Art.-Nr.H 52 | Bezeichnung | Anzahlpro Gerät | Preis proStück DM |
| 1 | 212 873 | 212 873 | Taste kpl. | 2 | —.20 |
| 2 | 210 538 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.05 |
| 3 | 213 601 | 213 601 | Kabelfach kpl. | 1 | 1.— |
| 4 | 212 896 | 212 896 | Schieber für Kabelfach | 1 | —.20 |
| 5 | 203 638 | 203 638 | Netzkabel | 1 | —.28 |
| 6 | 202 710 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 7 | 210 334 | 210 334 | Linsensenkholzschraubemit Kreuzschlitz 3 x 13 | 2 | —.02 |
| 8 | 210 236 | 210 236 | Halbrundholzschraube 2,7 x 7 | 2 | —.01 |
| 9 | 203 777 | 203 777 | Lautsprecher | 1 | 16.80 |
| 10 | 210 601 | 210 601 | Scheibe vern. | 6/4 | —.01 |
| 11 | 210 361 | 210 361 | Sechskantmutter M 3 | 4 | —.01 |
| 12 | 213 641 | 213 645 | Leerkoffer | 1 | 66.—/103.— |
| 13 | 210 409 | Senkschraube mit Nase 3 x 12 | 2 | —.02 | |
| 210 411 | 210 411 | Senkschraube mit Nase 3 x 15 | 1 | —.03 | |
| 14 | 210 412 | 210 412 | Senkschraube mit Nase 3 x 18 | 2/4 | —.03 |
| 15 | 213 471 | Zylinderblechschraube B 2,9 x 6,5 | 1 | —.03 | |
| 215 813 | 215 813 | Druckstück | 3 | —.15 | |
| 203 723 | Dodge-Einsatz M 3 x 6,5 | 3 | —.15 | ||
| 210 486 | Zylinderschraube AM 3 x 8 | 3 | —.02 | ||
| 16 | 212 829 | 212 995 | Kofferdeckel kpl. | 1 | 20.50/29.50 |
| 17 | 210 284 | Linsenblechschraubemit Kreuzschlitz B 2,9 x 6,5 | 2 | —.02 | |
| 19 | 210 312 | 210 312 | Linsensenkblechschraubemit Kreuzschlitz BZ 3,5 x 13 | 4 | —.02 |
| 20 | 203 241 | 203 241 | Unterlegscheibe geprägt | 4 | —.01 |
| 21 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 22 | 203 315 | 203 315 | Abdeckrahmen | 1 | —.37 |
| 23 | 203 317 | 203 317 | Abdeckscheibe | 1 | —.28 |
| 24 | 210 344 | 210 344 | Linsensenkschraubemit Kreuzschlitz AM 3 x 15 | 4 | —.02 |
| 25 | 210 586 | 210 586 | Scheibe verzkt. | 8/5 | —.01 |
| 26 | 210 271 | 210 271 | Linsenschraube M 3 x 4 | 1 | —.01 |
| 27 | 210 554 | 210 554 | Scheibe | 1 | —.01 |
| 28 | 212 880 | 212 880 | Scharnier-Unterteil | 1 | —.50 |
| 29 | 210 216 | 210 216 | Einschlagmutter M 4 | 1/2 | —.23 |
| 30 | 212 881 | 212 881 | Grifföse | 2 | —.10 |
| 31 | 212 882 | 212 882 | Traggriff | 1 | 2.30 |
| 32 | 212 883 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 33 | 212 885 | 212 885 | Raststück für Taste | 2 | —.10 |
| 34 | 213 603 | 213 603 | Senkblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 35 | 212 888 | 212 888 | Scharnier-Oberteil | 1 | —.50 |
| 36 | 212 889 | 212 889 | Rastfeder | 2 | —.20 |
| 37 | 203 239 | 203 239 | Filzring | 4 | —.02 |
| 38 | 212 897 | 212 897 | Drehknopf | 4 | —.80 |
| 39 | 212 822 | 212 822 | Verkleidung | 1 | —.90 |
| 40 | 210 285 | 210 285 | Linsenblechschraubemit Kreuzschlitz 2,9 x 9,5 | 5 | —.02 |
| Leuchtstab | 1 | —.09 | |||
| 41 | 203 763 | 203 763 | Blende kpl. | 1 | 4.—/3.80 |
| 42 | 213 428 | 213 433 | Federscheibe | 1 | —.03 |
| 43 | 200 444 | 200 444 | Gitterrahmen | 2 | —.09 |
| 45 | 204 144 | ||||
| 46 | 212 908 | 212 908 | Stollen für Kofferboden | 3 | —.06 |
| 47 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 212 910 | Zwischenlage | 1 | —.30 | ||
| 48 | 213 642 | 213 005 | Montageboden für Phonochassis | 1 | 8.40/7.80 |
| 49 | 215 749 | Bezugstoff, 1,3 m breit | 9.—/lfd.m. | ||
| 50 | 212 946 | Holzgitter | 1 | 5.40 | |
| 51 | 212 947 | Leiste | 1 | —.70 | |
| 52 | 210 337 | 210 337 | Linsensenkholzschraubemit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 53 | 203 242 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 54 | 212 821 | 212 998 | Typenschild | 1 | —.20 |
| 55 | 210 361 | Sechskantmutter M 3 | 7 | —.01 | |
| 56 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 2 | —.05 | |
| 57 | 210 525 | 210 525 | Zylinderschraube AM 4 x 25 | 1 | —.05 |
| 58 | 210 638 | 210 638 | Scheibe | 1 | —.02 |
| 59 | 210 251 | Halbrundholzschraubemit Kreuzschlitz 3 x 8 | 2 | —.02 | |
| 60 | 200 709 | 200 709 | Plattenstift | 1 | —.70 |
| 61 | 202 371 | 202 371 | Halter für Plattenstift | 1 | —.60 |
| 62 | 214 797 | 212 818 | Verpackungskarton kpl. | 1 | 6.50 |
| 63 | 212 823 | 212 823 | Bedienungsanleitung |
Änderungen vorbehalten
Die Notierungen verstehen sich ohne MwSt. freibleibend netto ab Werk mit Ausnahme der fettgedruckten, bei denen es sich um Bruttopreise handelt.
Ersatzteile für Verstärker-Phonokoffer H 50 N und H 52 N
(Ersatzteile für Plattenspieler Dual 1010 F siehe Service-Anleitung Dual 1010 F)
| Pos.-Nr. | Art.-Nr.H 50 N | Art.-Nr.H 52 N | Bezeichnung | Anzahlpro Gerät | Preis proStück DM |
| 1 | 212 873 | 212 873 | Taste kpl. | 2 | —.20 |
| 2 | 210 538 | 210 538 | Zylinderblechschraube B 2,9 x 9,5 | 1/6 | —.03 |
| 3 | 213 601 | 213 601 | Kabelfach kpl. | 1 | 1.— |
| 4 | 212 896 | 212 896 | Schieber für Kabelfach | 1 | —.20 |
| 5 | 203 638 | Netzkabel | 1 | —.28 | |
| 6 | 202 710 | 202 710 | Netzkabeldurchführung | 1 | —.09 |
| 7 | 210 334 | 210 334 | Linsensenkholzschraubemit Kreuzschlitz 3 x 13 | 2 | —.02 |
| 8 | 210 236 | 210 236 | Halbrundholzschraube 2,7 x 7 | 2 | —.01 |
| 9 | 213 333 | 203 777 | Lautsprecher kpl. | 1 | 15.80/16.80 |
| 10 | 210 601 | 210 601 | Scheibe vernickelt | 4 | —.01 |
| 11 | 210 361 | 210 361 | Sechskantmutter M 3 | 4 | —.01 |
| 12 | 212 964 | 213 009 | Leerkoffer kpl. | 1 | 102.-/106.- |
| 14 | 210 412 | 210 412 | Senkschraube mit Nase 3 x 18 | 4 | —.03 |
| 16 | 212 965 | 213 010 | Kofferdeckel kpl. | 1 | 18.—/20.50 |
| 17 | 213 471 | 213 471 | Zylinderblechschraube B 2,9 x 6,5 | 1 | —.03 |
| 19 | 210 312 | 210 312 | Linsensenkblechschraubemit Kreuzschlitz BZ 3,5 x 13 | 4 | —.02 |
| 20 | 203 241 | 203 241 | Unterlegscheibe geprägt | 4 | —.02 |
| 21 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 22 | 203 315 | 203 315 | Abdeckrahmen | 1 | —.37 |
| 23 | 203 317 | 203 317 | Abdeckscheibe | 1 | —.28 |
| 24 | 210 344 | 210 344 | Linsensenkschraubemit Kreuzschlitz AM 3 x 13 | 2 | —.02 |
| 25 | 210 586 | 202 041 | Scheibe verzinkt | 5 | —.01 |
| 26 | 210 271 | 210 271 | Linsenschraube M 3 x 4 | 1 | —.01 |
| 27 | 210 554 | 210 554 | Scheibe | 1 | —.01 |
| 28 | 212 880 | 212 880 | Scharnier-Unterteil | 1 | —.50 |
| 30 | 212 881 | 212 881 | Grifföse | 2 | —.10 |
| 31 | 212 882 | 212 882 | Traggriff | 1 | 2.30 |
| 32 | 212 883 | 212 883 | Haltefeder für Traggriff | 1 | —.28 |
| 33 | 212 885 | 212 885 | Raststück | 2 | —.10 |
| 34 | 213 603 | 213 603 | Senkblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 2 | —.03 |
| 35 | 212 888 | 212 888 | Scharnier-Oberteil | 1 | —.50 |
| 36 | 212 889 | 212 889 | Pastfeder | 2 | —.20 |
| 37 | 203 239 | 203 239 | Filzring | 4 | —.02 |
| 38 | 212 897 | 212 897 | Drehknopf | 4 | —.80 |
| 39 | 212 898 | 212 822 | Verkleidung | 1 | 1.20/—.90 |
| 40 | 210 286 | 210 286 | Linsenblechschraubemit Kreuzschlitz 2,9 x 9,5 | 5/2 | —.02 |
| 41 | 203 763 | 203 763 | Leuchtstab | 1 | —.09 |
| 42 | 213 435 | 213 436 | Blende kpl. | 1 | 4.— |
| 43 | 200 444 | 200 444 | Federscheibe | 1 | —.03 |
| 44 | 212 907 | Dämmplatte | 1 | —.50 | |
| 46 | 212 908 | 212 908 | Stollen für Kofferboden | 3 | —.06 |
| 47 | 212 909 | 212 909 | Bodennagel | 3 | —.14 |
| 48 | 212 956 | 213 005 | Montageboden für Phono-Chassis | 1 | 6.80/7.80 |
| 49 | 215 749 | 215 749 | Bezugstoff 1,3 m breit | 9.—/lfd.m. | |
| 52 | 210 337 | 210 337 | Linsensenkholzschraubemit Kreuzschlitz 3 x 30 | 4 | —.05 |
| 53 | 203 242 | 203 242 | Unterlegscheibe geprägt | 4 | —.02 |
| 54 | 212 963 | 213 008 | Typenschild | 1 | —.20 |
| 210 286 | Linsenblechschraubemit Kreuzschlitz B 2,9 x 9,5 | 5 | —.02 | ||
| 60 | 200 709 | Plattenstift | 1 | —.70 | |
| 61 | 202 371 | Halter für Plettenstift kpl. | 1 | —.60 | |
| 210 525 | Zylinderschraube AM 4 x 25 | 1 | —.05 | ||
| 210 638 | Scheibe | 1 | —.02 | ||
| 210 216 | Einschlagmutter M 4 | 1 | —.23 | ||
| 62 | 214 798 | 214 797 | Verpackungskarton kpl. | 1 | 3.80/6.50 |
| 63 | 212 899 | 212 823 | Bedienungsanleitung |
Dual
Dual Gebrüder Steidinger - 7742 St. Georgen/Schwarzwald
Inhaltsverzeichnis
Klicken Sie auf einen Titel, um darauf zuzugreifen
Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen
Marke : DUAL
Modell : P1010F
Kategorie : Nicht kategorisiert
