ProdukttypPlattenspieler mit integriertem Verstärker
ModellDual P22
Abmessungen (B x H x T)310 x 125 x 335 mm
Gewichtca. 5,1 kg
Netzspannung110-125 V oder 220-240 V (umschaltbar)
Leistungsaufnahmeca. 25 VA
Ausgangsleistung (Musik)6 W an 4 Ω
Frequenzgang20 Hz - 16 000 Hz ± 3 dB
Eingangsempfindlichkeit (Phono)400 mV an 470 Ω
Fremdspannungsabstand≥ 42 dB
AusgängePhono-Buchse 5-polig mit Umschalter, Lautsprecher
Lautsprecher6 W Spezial-Breitband-Lautsprecher, 4-5 Ω Impedanz
PlattenspielerHalbautomatisch (Dual 430)
Sicherungen110-125 V: 0,25 A träge; 220-240 V: 0,125 A träge
Bestückung4 Silizium-Transistoren, 2 Germanium-Transistoren, 2 Silizium-Dioden
ReinigungStaubfrei halten, Gehäuse mit weichem Tuch reinigen
ErsatzteileErsatzteilliste in der Service-Anleitung verfügbar

Häufig gestellte Fragen - P22 DUAL

Wie schließe ich den Dual P22 an eine Lautsprecheranlage an?
Welche Netzspannung benötigt der Dual P22?
Wie kann ich die Ausgangsleistung des Verstärkers einstellen?
Was bedeutet die physiologische Lautstärkeregelung?
Wie reinige ich den Dual P22?
Welche Sicherung benötigt das Gerät bei 220 V?
Kann ich den Dual P22 mit einem Plattenspieler ohne Vorverstärker verwenden?
Was tun, wenn der Verstärker kein Signal ausgibt?
Welche Ersatzteile sind für den Dual P22 verfügbar?
Ist der Dual P22 für den Betrieb mit Kopfhörern geeignet?

Benutzerfragen zu P22 DUAL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch P22 - DUAL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. P22 von der Marke DUAL.

BEDIENUNGSANLEITUNG P22 DUAL

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

920 182-2 6,5/875

Plattenspieler Dual 430

Eingangsempfindlichkeit 400 mV an 470 Ω

Übertragungsbereich

gemessen bei mechanischer

Mittenstellung der

Klangregler 20 Hz - 16 000 Hz ± 3 dB

Lautstärkeregler

mit physiologischer Regelcharakteristik

Fremdspannungsabstand

bezogen auf Vollaussteuerung ≧ 42 dB

Ausgangsleistung (gemessen an 4 Ω)

Musikleistung 6 Watt

Ausgänge

Phono-Buchse 5-polig mit Umschalter

Leistungsaufnahme ca. 25 VA

Stromaufnahme

im Leerlauf max. 35 mA

bei Vollast max. 130 mA

Netzspannung

umstellbar durch Austausch der Sicherung

Sicherungen 110 - 125 V 0,250 A träge

220 - 240 V 0,125 A träge

Bestückung 4 Silizium-Transistoren

2 Germanium-Transistoren

2 Silizium-Dioden

1 G-Schmelzeinsatz 0,5 A flink

Zur Absicherung der Endstufe

Lautsprecher

6 Watt Spezial-Breitband-Lautsprecher

4-5 Ω Impedanz

Abmessungen 310 x 125 x 335 mm (B x H x T)

Gewicht ca. 5,1 kg

Prüf- und Justierdaten

Stromaufnahme

bei 220 V im Leerlauf max 25 mA

bei 220 V und Vollast max. 60 mA

(3,1 V an 4 Ω)

Betriebsspannung

im Leerlauf 17,5 - 19,5 V

bei Vollast 13 - 15 V

Ruhestrom

nach ca. 3 Minuten

an der Sicherung gemessen max. 5 mA

Kurzbezeichnung für Reqler, Schalter und

Einstellung

La = Lautstärkeregler

K1 = Klangregler

1 = Regler offen

2 = Regler in mechanischer Mittentstellung

3 = Regler zurückgedreht

6 = Regler 6 dB unter Vollaussteuerung

30 = Regler 30 dB unter Vollaussteuerung

Symmetrie der Endtransistoren

La 1, K1 2

1000 Hz einspeisen und den Verstärker bis zum Begrenzungseinsatz der Endstufe ansteuern. Mit R 19 die positiven und negativen Halbwellen symmetrieren.

Ausgangsspannung und Klirrgrad

La 1, K1 2

1000 Hz einspeisen und den Verstärker auf 3,1 V an 4 Ω ansteuern. Der Kliirgrad muß bei dieser Ausgangsspannung unter 3 % liegen.

Baß- und Höhenanhebung, bzw. Absenkung

La 1, K1 1

1000 Hz einspeisen, Ausgangssignal 100 mV an 4 Ω.

Höhenanhebung bei 10 kHz 13 - 17 dB

Baßanhebung bei 100 Hz 13 - 17 dB

K1 3

Höhenabsenkung bei 10 kHz 8 - 12 dB

Baßabsenkung bei 100 Hz B - 12 dB

Physiologische Lautstärkeregelung

La 1, K1 2

1000 Hz einspeisen, Ausgangsspannung 3,1 V

an 4 Ω.

La 30

Höhenanhebung bei 10 kHz 5 - 8 dB

Baßanhebung bei 100 Hz 8 - 11 dB

Frequenzgang

La 1, K1 2

1000 Hz einspeisen, Ausgangsspannung 3,1 V

an 4 Ω.

La 6

Abweichung von der 0 dB - Linie zwischen

100 Hz und 10 kHz max. + 2 bis - 3 dB

Eingangsempfindlichkeit

La 1, K1 2

1000 Hz einspeisen

Erforderliche Eingangsspannung

für 1 V Ausgangsspannung 90 - 110 mV

Störspannung

La 3, K1 1

Störspannung max. 2,5 mV

La 1, KI 1

Störspannung max. 10 mV

Dual

TV 69

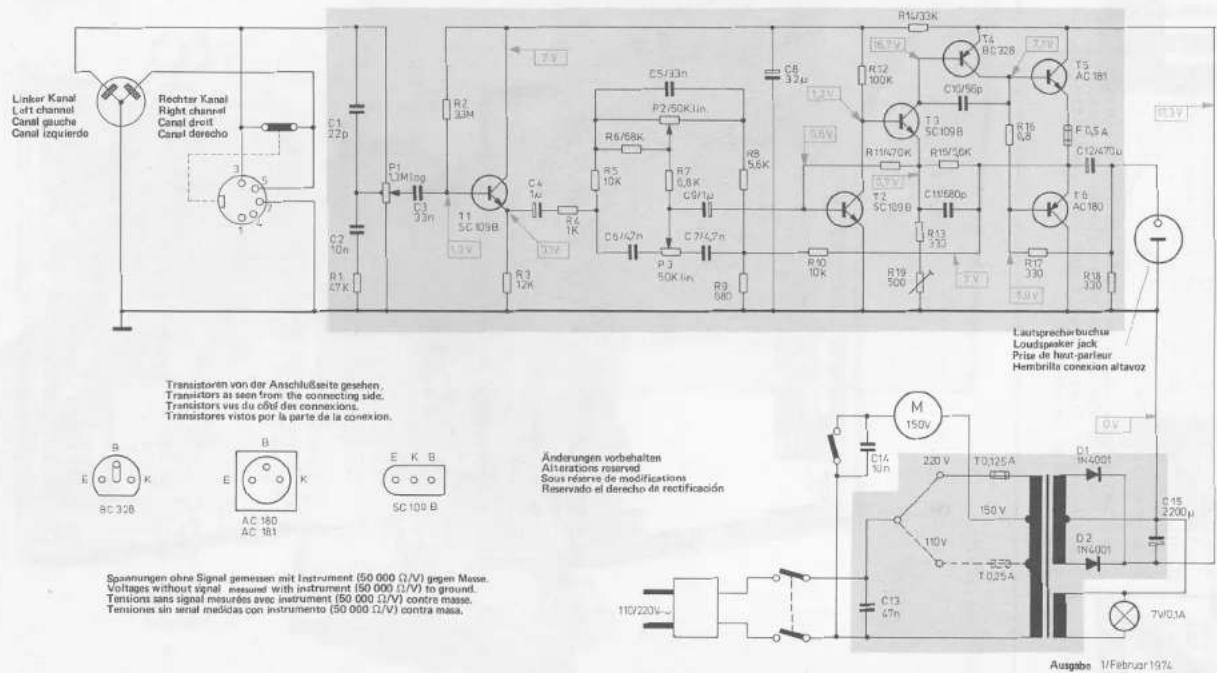

Linker Kanal Left channel Canal gauche Canal izquierdo Rechter Kanal Right channel Canal droit Canal derecho C1 22p C2 10n R1 27K P1 1.3M C3 33n 11 SC 05B 13V R2 33M C4 1k R3 12K R4 1K C5/33n P2/50K R6/58K R5 10K C6/47n P3 50K R9 680 C7/47n R10 10K R12 100K T2 SC 109B R13 333 R19 500 R17 330 R18 330 T4 BE 328 T5 AC 181 T6 AC 180 Lautsprechenbuchus Loudspeaker jack Prist de heat-parleur Hembrielle connexion altavoz Transistoren von der Anschlußseite gesehen. Transistors as seen from the connecting side. Transistors vus du c66 des connexions. Transistores vistos por la parte de la connexion. B E K B 8C 328 B E K K AC 180 AC 181 E K B SC 100 B Änderungen vorbehalten Alterations reserved. Sous réserve de modifications Reservado el derecho de rectificación M 150V C14 1kN D1 IN4001 D2 IN4001 C15 2200μ C13 47n 110/220V~ 7V/0.5A Ausgabe 1/Febuér 1974

RP123456F2810121415161718
123456789101112131415
C123456789101112131415
2345678910111213141516

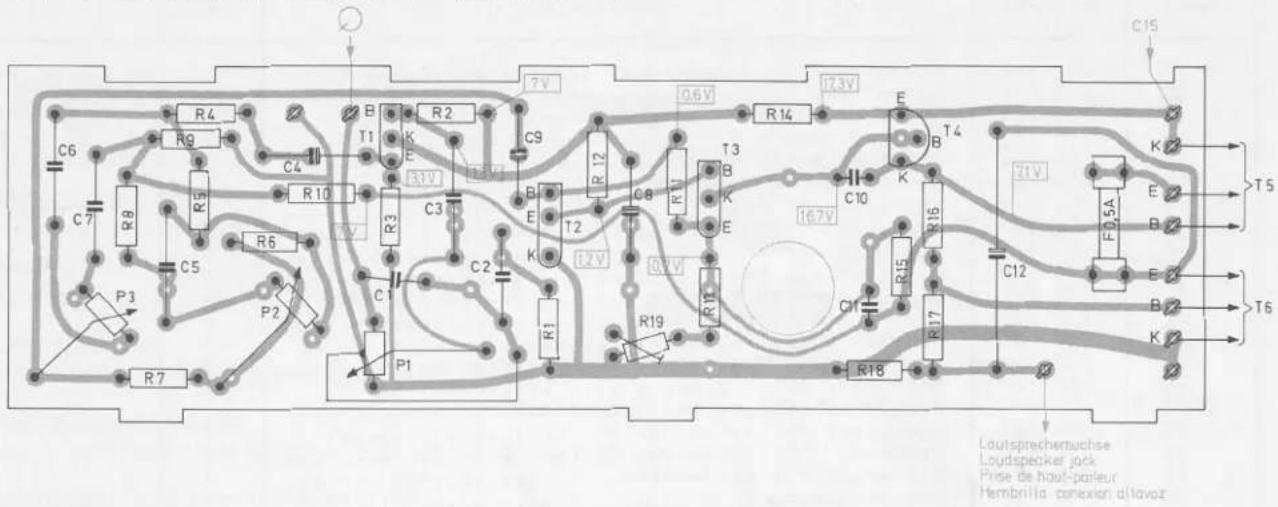

Fig. 2 Verstärkerplatte 230 685 (Leiterseite)
C15 R4 R9 C6 C7 R8 R5 C4 R10 B T1 K E 33V R2 C3 R3 C2 C9 B E K R12 R11 T3 B K E 12V R19 R18 R17 C10 E K T4 T5 C12 F1 5A Loutsprecherbuchse Loudspeaker jock Prise de hout-parleur Hembrille connexion allavorz

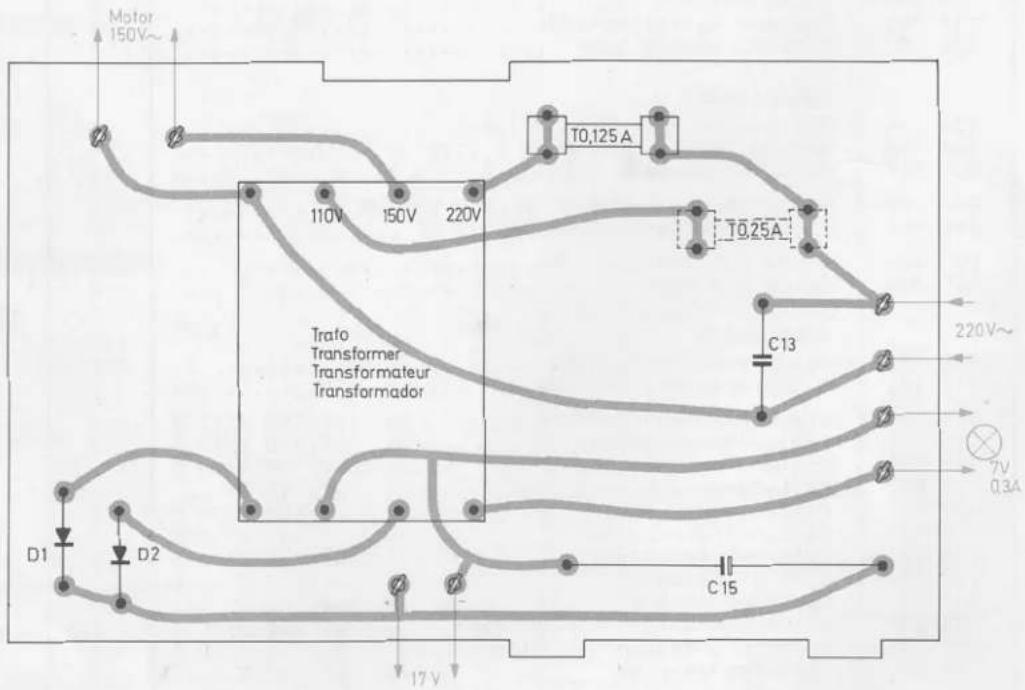

Fig. 3 Netzplatte 234 141 (Leiterseite)
Motor 150V~ T0,125 A 110V 150V 220V T0,25A Trato Transformer Transformateur Transformador C13 D1 D2 C15 17 V 220V~ 7V 0.3A

Ersatzteile

Pos.Art.-Nr.BezeichnungAnzahl
1234 142Bodenschale kpl.1
2230 004Halterung2
3230 003Schieber1
4234 151Werkbrett mit Blende kpl.1
5210 287Linsenblechschraube mit Kreuzschlitz B 2,9 x 138
6230 009Drucktaste2
7230 479Druckfeder2
8230 690Netzschalter kpl.2
9223 532Leuchtstab rot1
10223 625Sperrscheibe1
11234 143Deckel kpl. ....1
12230 474Kappe ....4
13234 144Griffteil kpl. ....1
14210 283Linsenschraube 2,9 x 6,5 ....1
15220 152Plastikschelle ....1
16210 586Scheibe 3,2 x 7 x 0,5 ....3
17234 152Lautsprecher kpl. ....1
18230 697Hutmutter ....2
19234 153Lautsprecherkabel kpl. ....1
20234 139Anschlußteil kpl. ....1
21230 991Zwergsteckdose 5-polig ....1
22230 992Lautsprechersteckdose ....1
23230 005Rahmen ....1
24236 354Anschlußteil kpl. (neue Ausführung) ....1
25220 141Netzkabel kpl. ....1
26223 811Kabeldurchführung mit Zugentlastung ....1
27230 683Drehknopf für Netzschalter ....1
28230 478Drehknopf für Höhen und Tiefen ....2
29230 477Drehknopf für Lautstärke ....1
30210 113Lampenfassung E 10 ....1
31222 010Glühlampe E 10/7 V/0,1 A ....1
32234 138Netztrafo kpl. ....1
33221 989Linsenblechschraube mit Kreuzschlitz 4 x 20 ....2
34210 639Scheibe 4,2 x 10 x 0,5 ....2
35210 367Sechskantmutter M 4 ....2
36231 449Isolierplatte ....1
37234 252Verpackungskarton kpl. ....1
38234 507Bedienungsanleitung ....1
Netzplatte
40234 141Netzplatte kpl. (ohne Trafo) ....1
41209 734G-Schmelzeinsatz T 0,25 A (110 V) ....1
42209 717G-Schmelzeinsatz T 0,125 A (220 V) ....1
C 13224 886Papier-Kondensator 47 nF/250 V~/20 % ....1
C 15216 651Elyt-Kondensator 2200 μF/ 20 V ....1
D 1227 344Diode 1 N 4001 ....2
D 2227 344Diode 1 N 4001 ....2
Verstärker
43234 137Verstärkerplatte kpl. ....1
44213 174G-Schmelzeinsatz F 0,5 A ....1
C 1217 862Keramik-Scheiben-Kondensator 22 pF/500 V/10 %1
C 2210 918Folien-Kondensator 10 nF/100 V/10 %2
C 3220 551Folien-Kondensator 33 nF/160 V/10 %2
C 4211 027Elyt-Kondensator 1 μF/ 16 V ...2
C 5220 551Folien-Kondensator 33 nF/160 V/10 %2
C 6217 981Folien-Kondensator 4,7 nF/ 63 V/ 5 %2
C 7217 981Folien-Kondensator 4,7 nF/ 63 V/ 5 %2
C 8233 204Elyt-Kondensator 32 μF/ 10 V ...1
C 9211 027Elyt-Kondensator 1 μF/ 16 V ...2
C 10224 607Keramik-Scheiben-Kondensator 56 pF/500 V/10 %1
C 11203 474Keramik-Scheiben-Kondensator 680 pF/ 50 V/20 %1
C 12224 598Elyt-Kondensator 470 μF/ 10 V ...1
P 1231 063Potentiometer 1,3 MOhm log. ....1
P 2233 206Potentiometer 50 kOhm lin. ....2
P 3233 206Potentiometer 50 kOhm lin. ....2
R 1220 539Schicht-Widerstand 47 kOhm/0,25 U/5 % ....1
R 2224 978Schicht-Widerstand 3,3 MOhm/0,25 U/5 % ....1
R 3220 543Schicht-Widerstand 12 kOhm/0,25 U/5 % ....1
R 4220 548Schicht-Widerstand 1 kOhm/0,25 U/5 % ....1
R 5211 202Schicht-Widerstand 10 kOhm/0,25 U/5 % ....2
R 6224 735Schicht-Widerstand 68 kOhm/0,25 U/5 % ....1
R 7216 352Schicht-Widerstand 6,8 kOhm/0,25 U/5 % ....1
R 8216 436Schicht-Widerstand 5,6 kOhm/0,25 U/5 % ....2
R 9220 589Schicht-Widerstand 680 Ohm/0,25 U/5 % ....1
R 10211 202Schicht-Widerstand 10 kOhm/0,25 U/5 % ....2
R 11233 202Schicht-Widerstand 470 kOhm/0,25 U/5 % ....1
R 12224 589Schicht-Widerstand 100 kOhm/0,25 U/5 % ....1
R 13220 598Schicht-Widerstand 330 Ohm/0,25 U/5 % ....3
R 14216 423Schicht-Widerstand 33 kOhm/0,25 U/5 % ....1
R 15216 436Schicht-Widerstand 5,6 kOhm/0,25 U/5 % ....2
R 16233 203Schicht-Widerstand 6,8 Ohm/0,25 U/5 % ....1
R 17220 598Schicht-Widerstand 330 Ohm/0,25 W/5 % ......3
R 18220 598Schicht-Widerstand 330 Ohm/0,25 W/5 % ......3
R 19224 591Einsteilregler 500 Ohm ......1
T 1233 205Transistor SC 109 B ......3
T 2233 205Transistor SC 109 B ......3
T 3233 205Transistor SC 109 B ......3
T 4231 062Transistor BC 328 ......1
T 5/6209 856Komplementär Transistorenpaar AC 181/AC 180 ....1
Die Ersatzteile, sowie die Funktionsbeschreibung und Fehlersuchtabelle für den halbautomatischen Plattenspieler Dual 430 sind der Service-Anleitung Dual 430 zu entnehmen.

Änderungen vorbehalten!

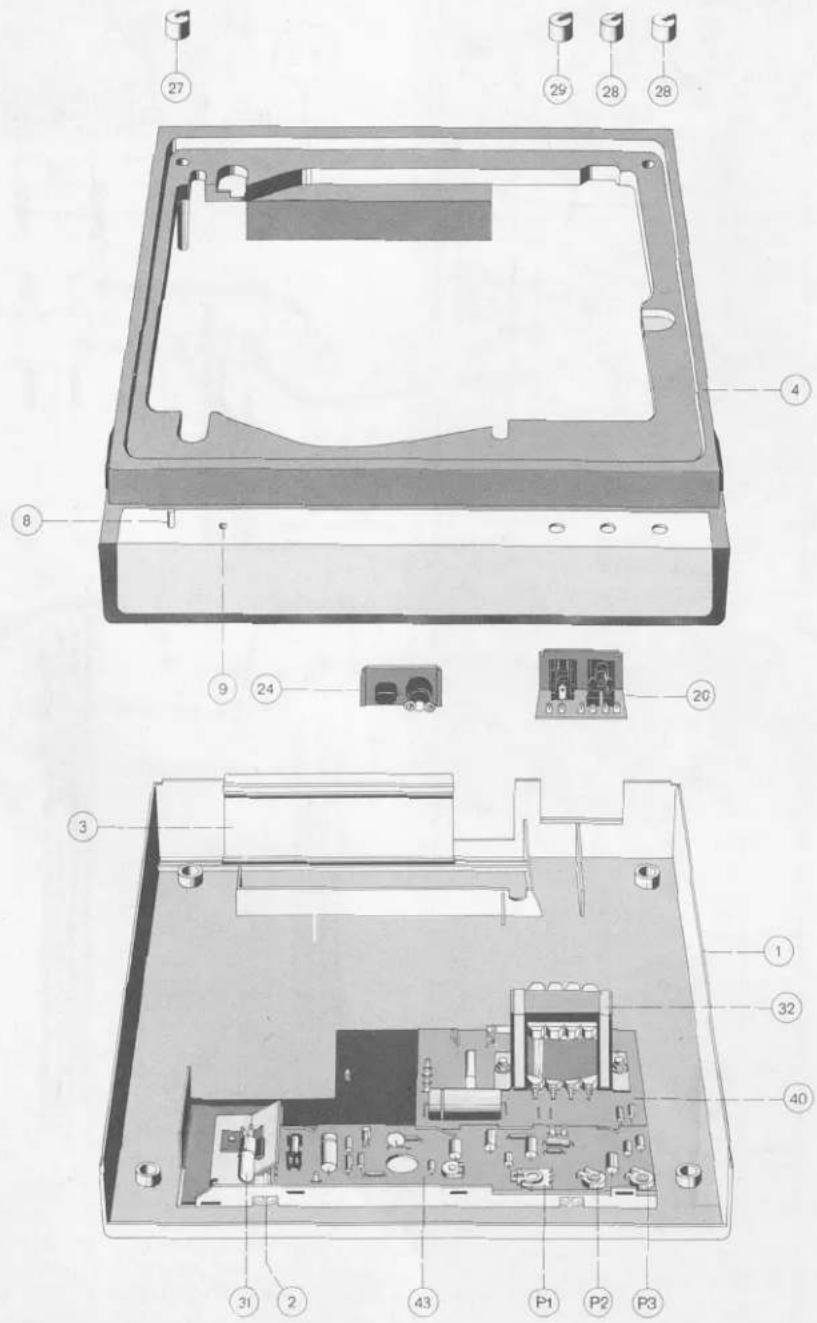

Fig. 4 Explosionsdarstellung

DUAL P22 - TV 69 - 4

Ausgabe Oktober 1977

Dual P 22

Service Information

Instructions de service

ab Fabr.-Nr. 55 168

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Dual

TV69/IC

TCA 150C

von der Bestückungsseite gesehen

Transistor von der Anschlußseite gesehen.

Änderungen vorbehalten

Ausgabe 2/Februar 1977

Spannungen ohne Signal gemessen mit Instrument (50 000 Ω/V) gegen Masse.

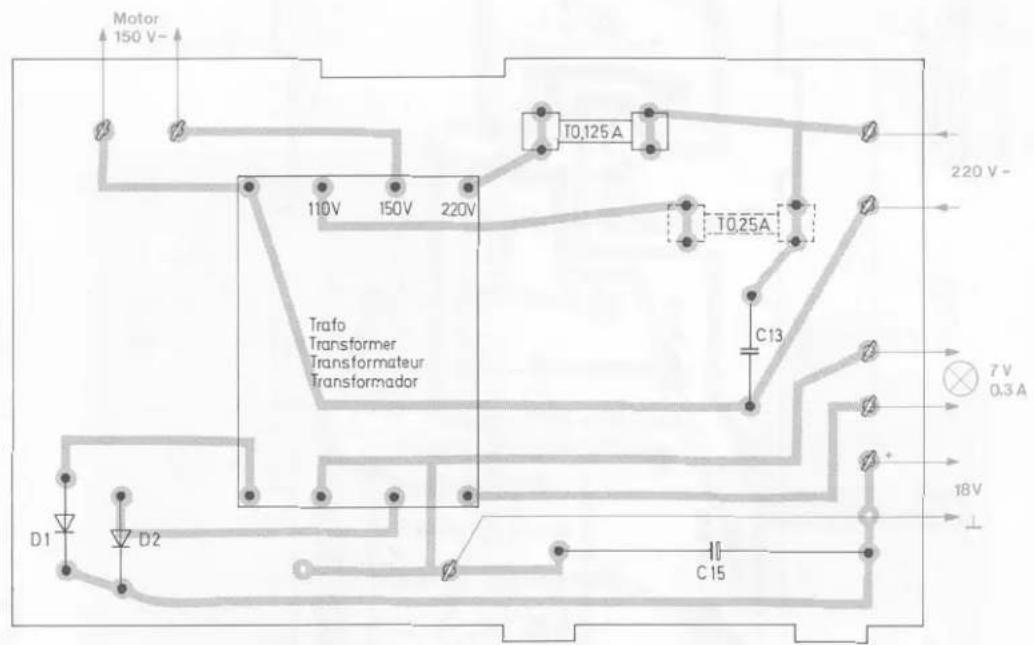

Fig. 3 Netzplatte 234 141 (Leiterseite)
Motor 150 V- T0,125 A 220 V - 110V 150V 220V T0,25A Trafo Transformer Transformateur Transformador C13 7 V 0,3 A D1 D2 18V ⊥ C15
