Produkttyp	HiFi-Stereo-Receiver mit Plattenspieler (Automatik)
Hersteller	Dual Gebrüder Steidinger, St. Georgen/Schwarzwald
Modell	KA 60 L
Baujahr	Februar 1974
Plattenspieler	HiFi-Automatikspieler Dual 1218
Tonabnehmer	Magnet-Tonabnehmersystem Shure M 91 MG-D
FM-Empfangsbereich	87–108 MHz
AM-Empfangsbereiche	LW 150–350 kHz, MW 500–1650 kHz, KW1 6,7–15,4 MHz, KW2 5,6–6,6 MHz
Ausgangsleistung (Musik)	2 × 30 W an 4 Ω
Ausgangsleistung (Sinus)	2 × 20 W an 4 Ω
Klirrfaktor	≤ 0,3 % bei 15 W, 1 kHz
Klangregler	Bässe ±14 dB bei 50 Hz, Höhen ±14 dB bei 15 kHz
Lautstärkeregelung	mit abschaltbarer physiologischer Regelcharakteristik
Quadroeffekt	mit Lautsprecher-Matrix
Ausgänge	4 Lautsprecherbuchsen (4 Ω), Kopfhörer ¼", Phono-Out, Quadro
Eingänge	Tape, Phono
Netzspannung	umschaltbar 110/130 V oder 220/240 V
Leistungsaufnahme	ca. 105 VA
Sicherungen	2 × 0,6 A mT (Netz), 1,25 A mT, 1,6 A mT (Endstufe)
Abmessungen (mit Haube)	420 × 210 × 385 mm
Gewicht	ca. 13 kg
Ersatzteile	umfangreiche Ersatzteilliste mit Artikelnnummern in der Bedienungsanleitung
Sprache der Bedienungsanleitung	Deutsch, 18 Seiten

Häufig gestellte Fragen - KA 60 L DUAL

Wie schließe ich Lautsprecher an den Dual KA 60 L an?

Die Lautsprecher werden an die vier Lautsprecherbuchsen (DIN 41 529) auf der Rückseite angeschlossen. Die Impedanz sollte 4 Ω betragen. Es gibt zwei Paare: Front und Rear für Quadrobetrieb. Beachten Sie die korrekte Phasenlage (Plus/Minus).

Wie stelle ich den Ruhestrom der Endstufe ein?

Der Ruhestrom der Endstufe wird mit dem Einstellregler R33 justiert. Nach ca. 5 Minuten Betriebszeit sollte der Ruhestrom ca. 20 mA betragen. Messen Sie den Strom über einen der beiden Emitterwiderstände (0,47 Ω) oder gemäß Anleitung.

Welche Sicherungen werden benötigt?

Das Gerät verwendet zwei G-Schmelzeinsätze: 0,63 A mT (Netz primär) und 1,25 A mT (Gerätesicherung). Die Endstufen haben zusätzlich 1,6 A mT Sicherungen (Pos. 80). Ersatzteile sind in der Liste aufgeführt.

Wie funktioniert die physiologische Lautstärkeregelung?

Mit dem Schalter LOUDNESS/LINEAR wird die physiologische Regelcharakteristik aktiviert. Bei niedriger Lautstärke werden Bässe und Höhen angehoben, um den menschlichen Hörverlauf auszugleichen. In Stellung LINEAR ist der Frequenzgang linear.

Was bedeuten die Abkürzungen in der Anleitung (z.B. La, Ba, Kl)?

La = Lautstärkeregler, Ba = Balanceregler, Kl = Klangregler (Bässe/Höhen), Qu = Quadroeffektregler, Lou = Loudness in Stellung LOUDNESS, Lin = Loudness in Stellung LINEAR, Ta = Taste TAPE gedrückt, Ph = Taste PHONO gedrückt.

Wie wird der UKW-Abgleich durchgeführt?

Der UKW-Abgleich erfordert einen Signalgenerator und ein Voltmeter. Zunächst wird die ZF 10,7 MHz abgeglichen, dann Oszillator und Vorkreise auf 88 MHz und 104 MHz. Der Abgleich erfolgt auf Maximum des Abstimmanzeigers. Details siehe Abgleichanleitung.

Welche Ersatzteile sind für den Plattenspieler verfügbar?

Der Plattenspieler Dual 1218 ist integriert. Ersatzteile wie Tonabnehmer (Shure M91 MG-D), Abdeckhaube CH 21 und Konsole sind in der Ersatzteilliste aufgeführt.

Kann ich auch Kopfhörer anschließen?

Ja, an der Vorderseite befindet sich eine Koaxialbuchse ¼ Zoll für Kopfhörer. Der Lautsprecherausgang wird beim Einstecken nicht stummgeschaltet (es sei denn, der Kopfhörer hat einen Schalter).

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Für Kontakte und Abgleichpotentiometer empfehlen wir Kontaktreiniger. Schallplatten und Tonabnehmer regelmäßig reinigen.

Welche Netzspannungen sind einstellbar?

Auf der Netzanschlussplatte können die Spannungen 110 V, 130 V, 220 V und 240 V durch Umstecken der Drähte eingestellt werden. Werkseinstellung: 220 V. Vor dem Wechseln Netzstecker ziehen.

BEDIENUNGSANLEITUNG KA 60 L DUAL

Ausgabe Februar 1974

Prüf- und Justierdaten 3

Abgleichanleitung 4,5

Schaltbild NF 6

Schaltbild HF 7,8

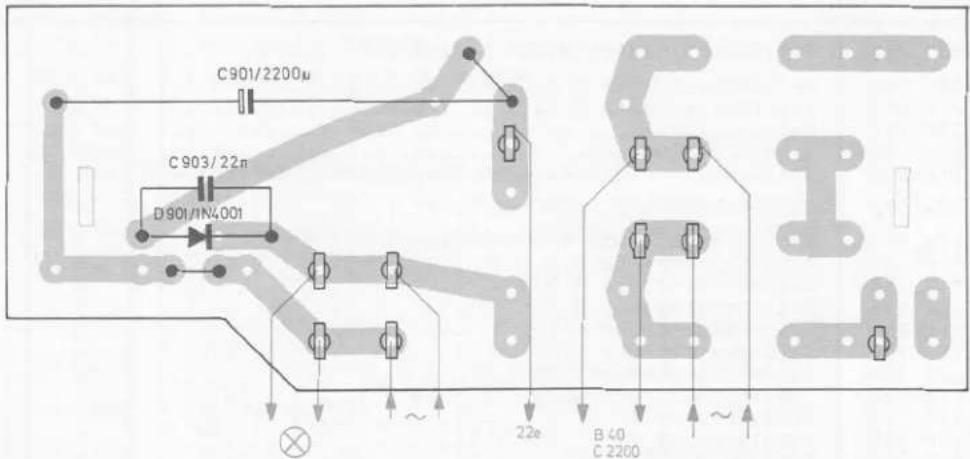

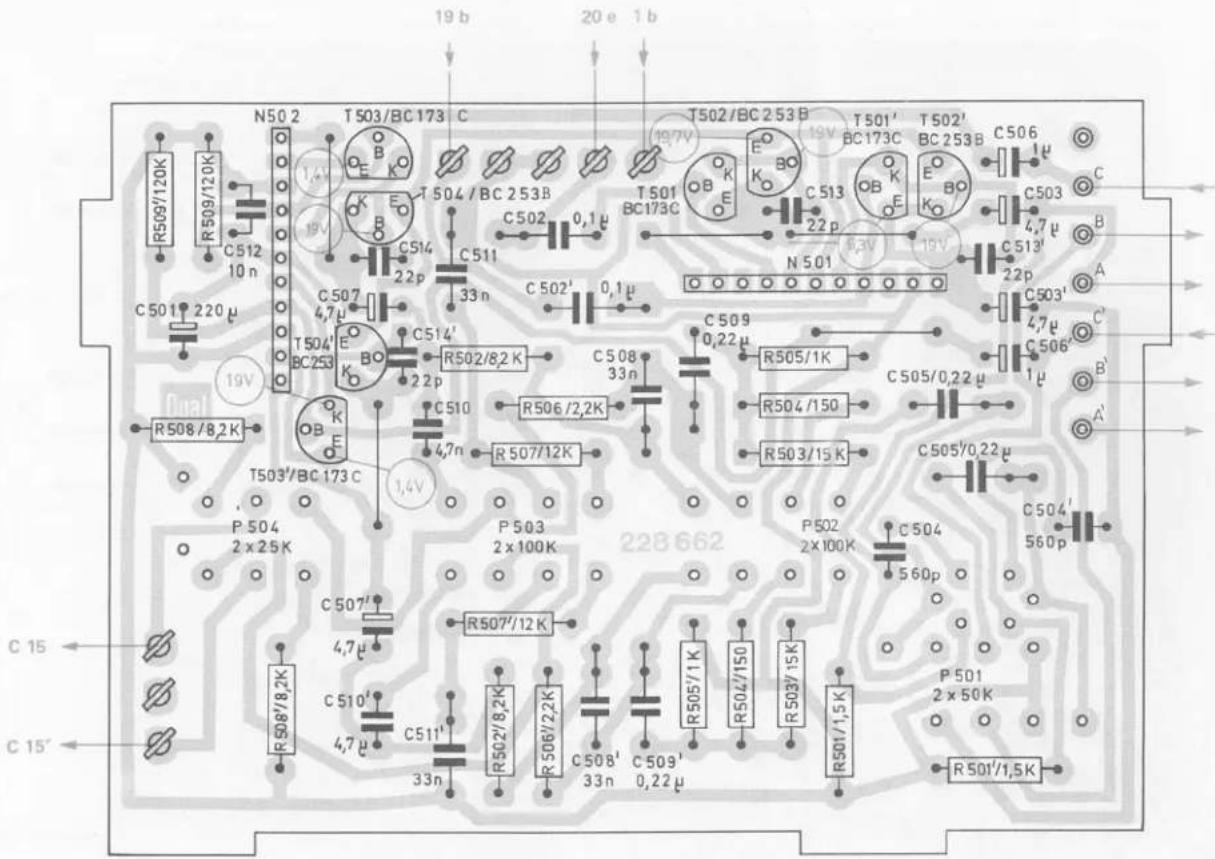

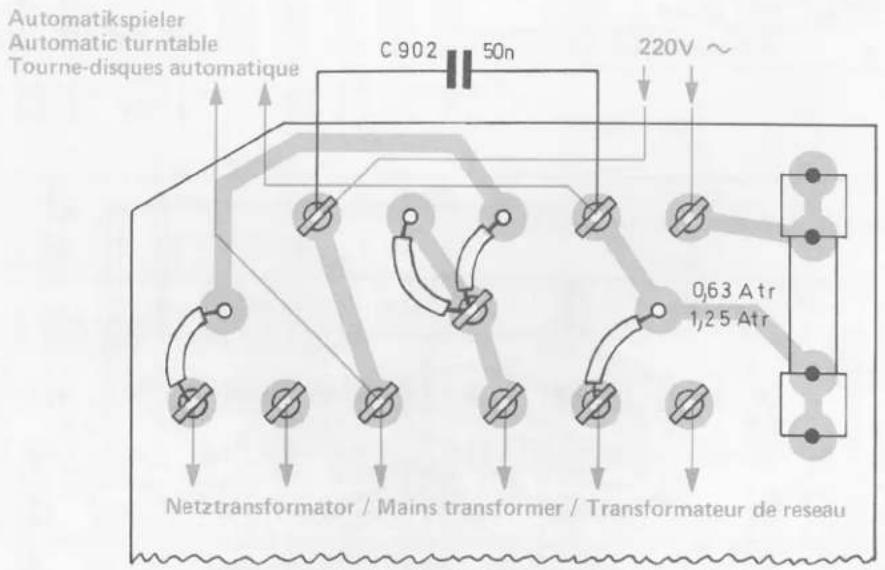

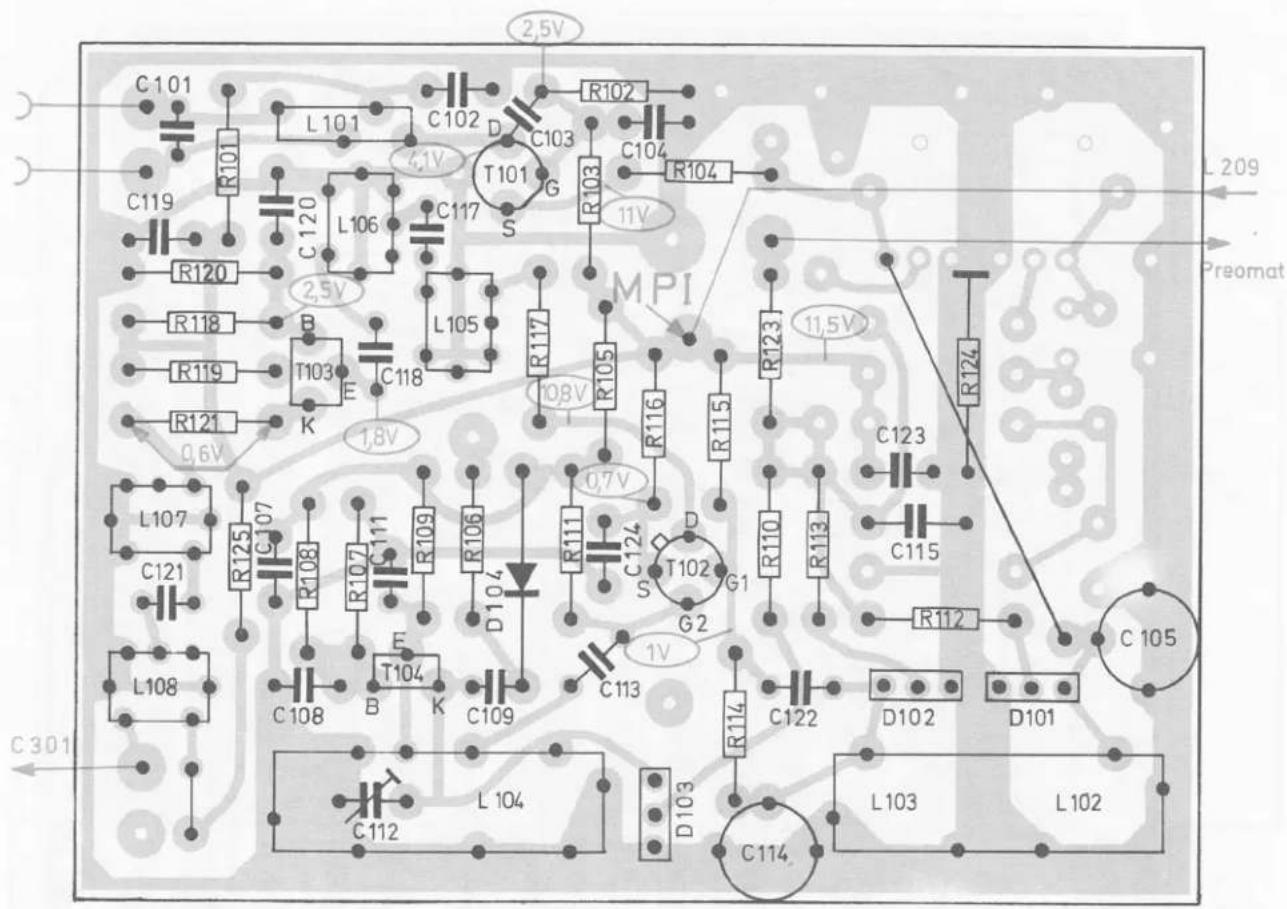

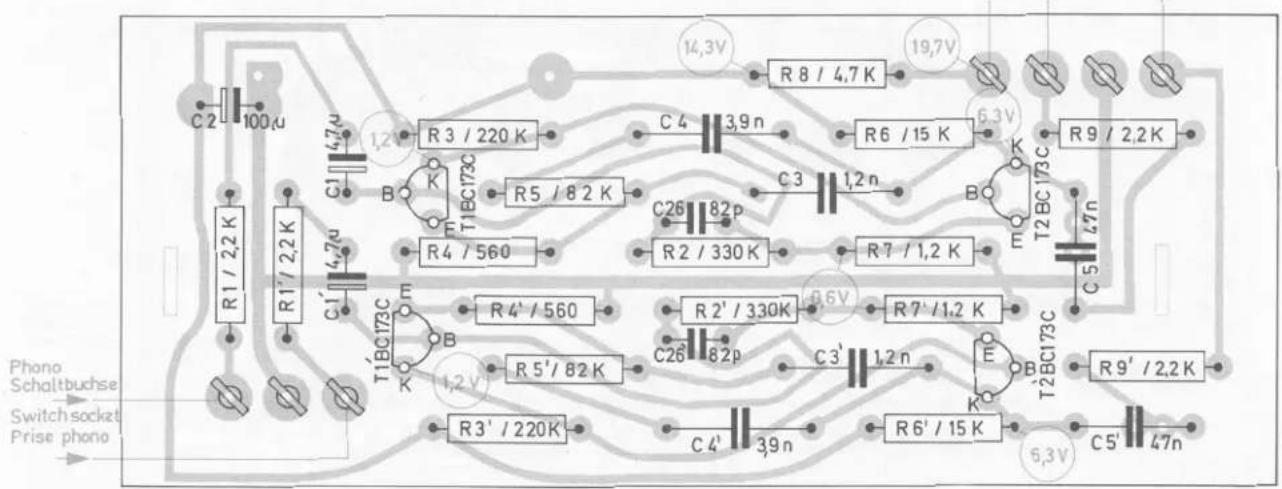

Ätzschaltplatten 9 – 14

Ersatzteile 14 – 18

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Technische Daten

Die Dual KA 60 übertrifft in allen Meßwer- ten die nach DIN 45 500 an Geräte der Heim- studio-Technik (HiFi) gestellten Anforde- rungen.

Plattenspieler

HiFi-Automatikspieler Dual 1218

Tonabnehmersystem

Magnet-Tonabnehmersystem Shure M 91 MG-D

HF-Teil

Empfangsbereich FM

Empfangsbereich 87 MHz - 108 MHz

Kreise 16, davon 13 ZF

Zwischenfrequenz 10,7 MHz

Antenna 240 Ω (symm.)

Empfindlichkeit

Stillabstimmung Schwellspannung 20 μV

Trennschärfe bei ± 300 kHz ≥ 86 dB

Spiegelselektion Fe + 2 ZF ≧ 66 dB

Fehlmischprodukt (Fe + 2 ) ≧ 96 dB

ZF-Dämpfung ≧ 90 dB

ZF-Bandbreite 200 kHz

Begrenzung 2 μV

Geräuschspannungsabstand ≥ 65 dB

Klirrfaktor nach DIN 45 500 ≤ 0,5 %

NF-Frequenzgang 40 - 15 000 Hz - 1,5 dB

Deemphasis 50 μs

Mono-Stereo-Umschaltung ≤ 10 V

Übersprechdämpfung bei 1 kHz ≧ 40 dB

AM-Unterdrückung ≥ 50 dB

Pilottonunterdrückung 19 kHz ≥ 45 dB

Hilfsträgerunterdrückung 38 kHz ≧ 40 dB

Empfangsbereich AM

Empfangsbereiche	LU	150	-	350	kHz
	MU	500	-	1650	kHz
	KU 1		6,7	-	15,4 MHz
	KU 2		5,6	-	6,6 MHz

Kreise 7, davon 5 ZF

Zwischenfrequenz 460 kHz

Antenne hochohmig induktiv

Empfindlichkeit gemessen

über Kunstantenne DIN 45 300

6 dB Rauschabstand KW = 10 μV

KW = 10 μV

ZF-Trennschärfe ± 9 kHz ≧ 45 dB

Spiegelselektion KW = 15 dB

NF-Teil

Ausgangsleistung

(gemessen an 4 Ω, 1 % Klirrfaktor) Musikleistung 2 × 30 Watt Sinus-Dauertonleistung 2 × 20 Watt

Leistungsbandbreite

(DIN 45 500) 25 Hz - 40 kHz

Klirrfaktor

gemessen bei 15 W und 1000 Hz ≦ 0,3 %

Eingangsempfindlichkeit

Tonband, linear 300 mV an 470 kΩ

Übertragungsbereich

gemessen bei mechanischer Mittenstellung der Klangregler 15 Hz - 40 kHz ± 1,5 dB

Ausgänge

4 Lautsprecherbuchsen DIN 41 529, 4 Ω "Phono-Out." für Quadro-Diskret-Decoder "Quadro" für Quadro-Matrix-Decoder 1 Koaxialbuchse 1/4 inch. für Kopfhöreranschluß

Klangregler

Bässe bei 50 Hz +14 bis -16 dB Höhen bei 15 kHz +14 bis -16 dB

Lautstärkereqler

mit abschaltbarer physiologischer Regelcharakteristik

Balanceregler Regelbereich ca. 12 dB

Quadroeffektregler

mit Lautsprecher-Matrix für Quadroeffekt-Wiedergabe

Stereo/Mono-Schalter

Fremdspannungsabstand

Phono Rumpel-Fremdspannungsabstand	≥ 39 dB
Rumpel-Geräuschspannungsabstand	≥ 59 dB
Tonband bezogen auf Na = 2 × 50 mW	≥ 50 dB
bezogen auf Nennleistung hochohmige Eingänge	≥ 70 dB
niederohmige Eingänge	≥ 66 dB

Übersprechdämpfung (bei 1000 Hz) ≥ 45 dB

Leistungsaufnahme ca. 105 VA

Netzspannungen 110/130, 220/240 V

Sicherungen 2 x 0,6 A mT

Bestückung

2 Feldeffekt-Transistoren
4 Silizium-Transistoren
4 Silizium-Leistungstransistoren
5 Silizium-Dioden
3 Silizium-Kapazitäts-Dioden
1 Silizium-Brückengleichrichter
2 G-Schmelzeinsätze 1,25 A mT

Abmessungen

mit Abdeckhaube CH 21 420 x 210 x 385 mm

Gewicht ca. 13 kg

Prüf- und Justierdaten

Stromaufnahme

Bei 220 V im Leerlauf	max. 160 mA
bei 220 V und Vollast	max. 520 mA

Betriebsspannungen

Vorverstärker	ca. 14 V
Regelverstärker	ca. 20 V
Endverstärker im Leerlauf	ca. 41 V
Endverstärker bei Vollast	ca. 34 V

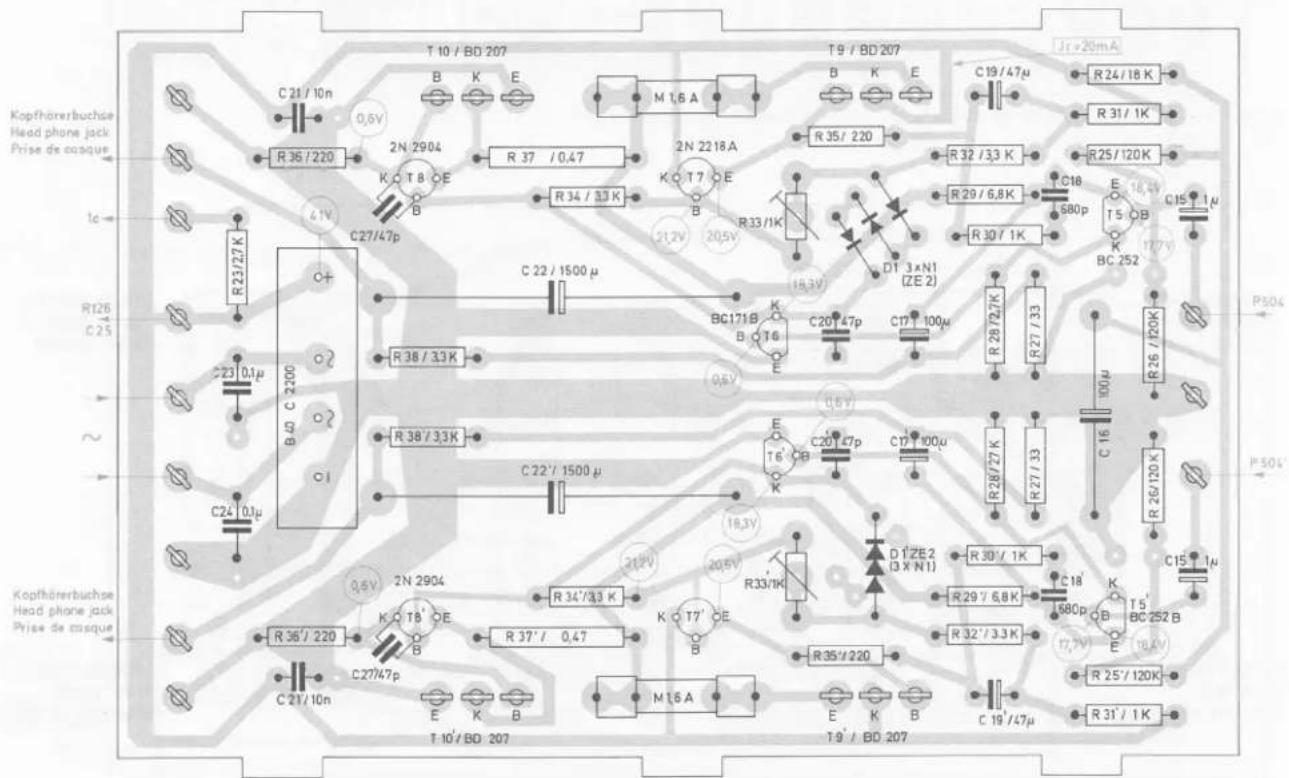

Ruhestrom der Endstufe

nach ca. 5 Minuten Betriebszeit,einstellbar mit R 33

ca. 20 mA

Kurzbezeichnung für Regler und Einstellung

La	= Lautstärkeregler
Ba	= Balanceregler
K1	= Klangregler (Bässe, Höhen)
Qu	= Quadroeffektregler
Lou	= Loudn.-Lin.-Schalterin Stellung LOUDNESS
Lin	= Loudn.-Lin.-Schalterin Stellung LINEAR
Ta	= Taste TAPE gedrückt
Ph	= Taste PHONO gedrückt
1	= Regler offen
2	= Regler in mechanischer Mittenstellung
3	= Regler zurückgedreht
6	= Regler 6 dB unter Vollaussteuerung
20	= Regler 20 dB unter Vollaussteuerung
40	= Regler 40 dB unter Vollaussteuerung

Ausgangsleistung und Lautstärkereqler

Ta, Ba 2, Kl 2, La 11000 Hz am Eingang "Tape" einspeisen, beide Kanäle ansteuern.Ausgangsspannung an 4 Ω/Kanal Frontmin. 8,9 V (20 Watt)an der Kopfhörerbuchsemit 400 Ω abgeschlossen 4,5 - 5,5 Vam Tonbandausgang(Kontaktfedern 1/2 und 4/2)mit 100 kΩ abgeschlossen 20 - 25 mVKlirrfaktor ≤ 1 %

Den Lautstärkeregler im gesamten Regelbereich auf Parallelität der Reglerbahnen überprüfen.

Kanalabweichung K 1/K 2im Bereich zwischen La 1 und La 2 max. 3 dBim Bereich zwischenLa 2 und La 40

max. 5 dB

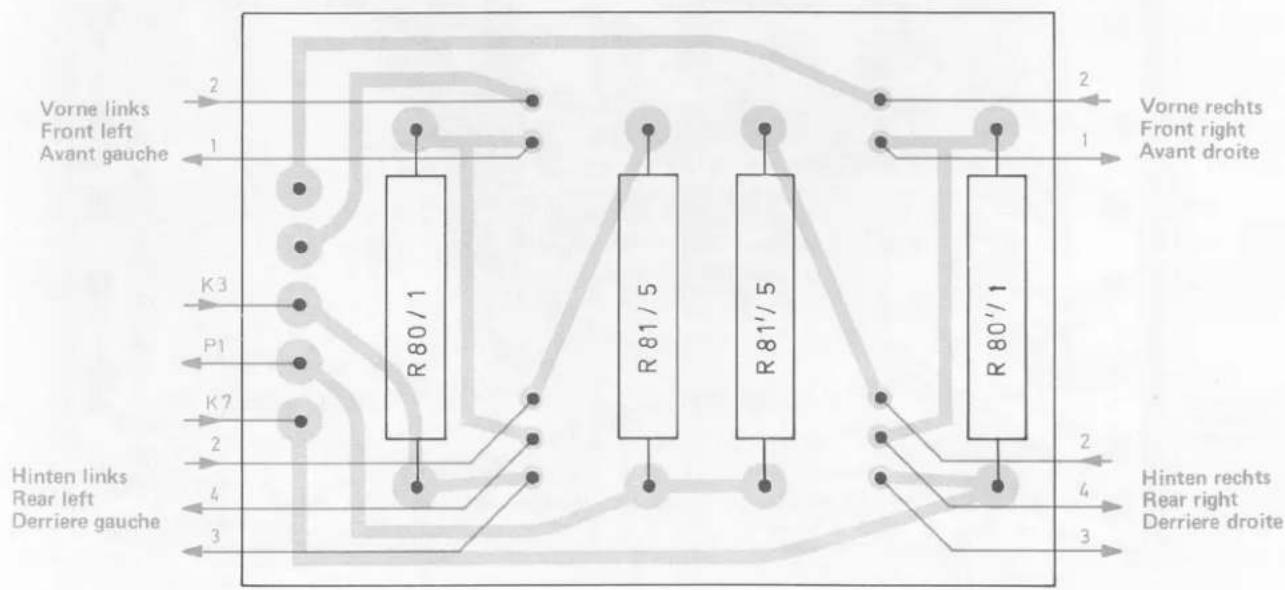

Quadro-Ausgang

Ta, Ba 2, K1 2

1000 Hz ca. 150 mV am Eingang "Tape" ein-speisen, beide Kanäle ansteuern, mit dem Lautstärkeregler am Front-Ausgang 3 V an 4 Ω/Kanal einstellen.

Rear-Ausgang mit 4 Ω/Kanal abschließen und die Spannung messen.

Qu 3	0,3 - 0,5 V
Qu 2	0,6 - 0,7 V
Qu 1	1,2 - 1,5 V
Spannung am Front-Ausgang an 4 Ω/Kanal	2,1 - 2,6 V

Nacheinander die Rear-Ausgänge entlasten. Dabei muß die Ausgangsspannung an Frontlinks, bzw. Front-rechts jeweils auf den vorher eingestellten Wert (3 V) ansteigen.

Quadro-Schaltbuchse

Ta, Ba 2, KI 2, La 1
1000 Hz 300 mV am Eingang "Tape" einspeisen, beide Kanäle ansteuern.
Spannung an der Quadro-Schaltbuchse, mit 100 kΩ abgeschlossen.
(Kontaktfedern 1/2 und 4/2)	290 - 320 mV

An der Quadro-Schaltbuchse (Kontaktfedern 3/2 und 5/2) 1000 Hz einspeisen.Erforderliche Eingangsspannung für Vollaussteuerung (8,9 V an 4 Ω/Kanal Front)290 - 320 mV

Phono-Ausgang

Ph

Schallplatte anspielen, Prüfkabel in die Phono-Out.-Buchse einstecken und Schaltfunktion des Schalters prüfen.

Balanceregler

Regelbereichbezogen auf die 0 dB-Linie

+ 4 bis - 8 dB

Klangregler

Ta, Ba 2, Kl 2, La 1Ausgangssignal 0 dB absolut (775 mV)
Kl 1
Baßanhebung bei 40 Hz	14 - 15 dB
Höhenanhebung bei 12,5 kHz	15 - 16 dB
Kanalabweichung K 1/K 2	max. 2 dB
Kl 3
Baßabsenkung bei 40 Hz	17 - 18 dB
Höhenabsenkung bei 12,5 kHz	15 - 17 dB
Kanalabweichung K 1/K 2	max. 2 dB

Physiologische Lautstärkeregelung

Ta, Lou, Ba 2, Kl 2, La 1

1000 Hz am Eingang "Tape" einspeisen, beide Kanäle ansteuern, Vollaussteuerung 8,9 V an 4 Ω/Kanal Front, Kanäle auf gleichem Pegel.

La 40, Lou
Baßanhebung bei 40 Hz	14 - 16 dB
Höhenanhebung bei 12,5 kHz	4 - 7 dB
bezogen auf den 1000 Hz-Pegel
Kanalabweichung K 1/K 2	max. 3 dB

Linearität des Verstärkers

Ta, Lin, Ba 2, Kl 2, La 11000 Hz am Eingang "Tape" einspeisen, beide Kanäle ansteuern, Vollaussteuerung 8,9 V an 4 Ω/Kanal Front.

Abweichung von der 0 dB-Linie zwischen 40 Hz und 12,5 kHz bei La 6 max. 2 dB bei La 40 max. 1,5 dB

Eingangsempfindlichkeit

Ta, Ba 2, La 11000 Hz am Eingang "Tape" einspeisen.Erforderliche Eingangsspannung für Vollaussteuerung des Verstärkers.

280 - 320 mV

Restspannung

Ba 2, KI 2, La 3Restspannung

max. 1 mV/Kanal

Ta, Ba 2, Kl 2, La 1Eingang "Tape" mit 100 kΩabgeschlossen.Restspannung

max. 5 mV/Kanal

Ph, Lin, Ba 2, K1 2, La 2

Phonoeingang mit 1 kΩ

abgeschlossen.

Restspannung max. 2 mV/Kanal

Ph, Lin, Ba 2, K1 2, La 1Laufwerk eingeschaltet,Tonarm neben der StützeRestspannung

max. 70 mV/Kanal

Abgleichanleitung

ZF 460 kHz (AM)

MW-Taste drücken, Signalgenerator über eine Kunstantenne (200 Ω, 200 pF in Serie) am Antenneneingang anschließen und 460 kHz einspeisen.

Die Spulen L 311/312/307/308/314 auf Maximum des Abstimmanzeigers abgleichen. Die Ausgangsspannung des Signalgenerators soll so dosiert sein, daß am Abstimmanzeiger 2,5 Teilstriche nicht überschritten werden. Den ZF-Saugkreis mit L 204 auf Minimum abgleichen.

KML Oszillator und Vorkreis

Den Sendereinstellknopf bis zum Linksanschlag drehen, dann den Skalenzeiger durch Verschieben über die auf der Skala angebrachte Bündigkeitsmarke (500 kHz) stellen (Drehkondensator voll eingedreht). Über eine Kunstantenne (200 Ω 200 pF in Serie) den Signalgenerator an der KML-Antennenbuchse anschließen und in der gleichen Reihenfolge, wie in der Tabelle angegeben, abgleichen.

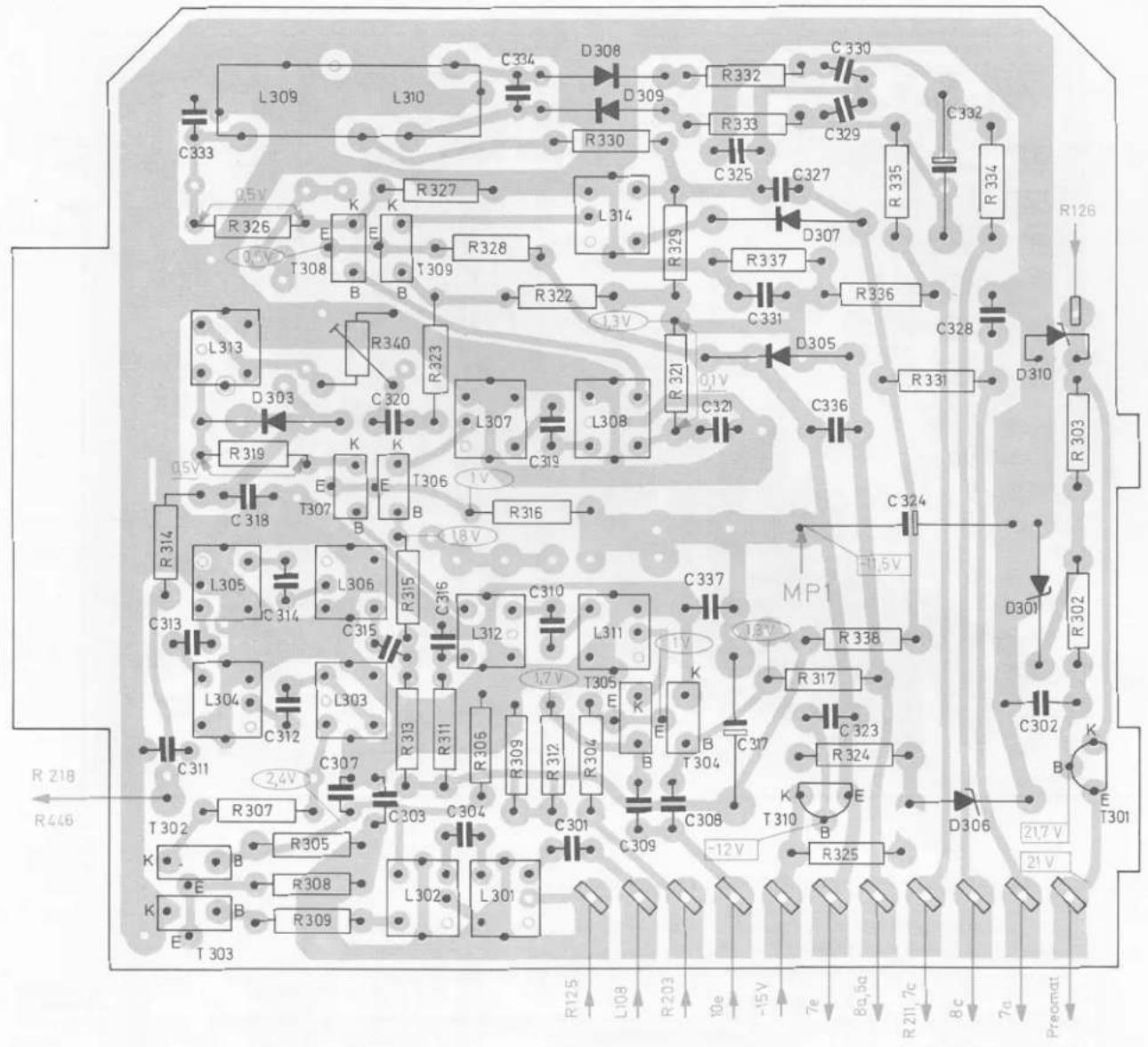

ZF 10,7 MHz (FM)

FM-Taste drücken, Preomat in Stellung FM, R 340 in Mittenstellung, Punkt "a" an Masse, Signalgenerator über eine RC-Kombination - 200 pF und 200 Ω in Serie - am Punkt "b" (Gehäuse T 102) anschließen und 10,7 MHz einspeisen. Die Spulen L 105/106/107/108/301/302/303/304/305/306/313/309 auf Maximum des Abstimmanzeigers abgleichen. Die Ausgangsspannung des Signalgenerators soll so dosiert sein, daß am Abstimmanzeiger 2,5 Teilstriche nicht überschritten werden. Meßinstrument mit 50 μA-Bereich und O-Anzeige in der Mitte am Punkt "c" und "d" (R 336) anschließen. L 310 auf O-Anzeige abgleichen.

UKW-Oszillator und Vorkreis

FM-Taste drücken, Preomat in Stellung FM, den Signalgenerator an der UKW-Antennenbuchse (240 Ohm symmetrisch) anschließen.

Am Generator und Gerät 88 MHz (moduliert) einstellen und L 104 (Oszillator), L 102, L 103 (Vorkreise) auf Maximum am Abstimmanzeiger abgleichen.

Am Generator und Gerät 104 MHz einstellen und C 112 (Oszillator), C 105, C 114 (Vorkreise) auf Maximum am Abstimmanzeiger abgleichen. Den Abgleich bei möglichst niedriger HF-Eingangsspannung durchführen.

R 340 bei 3 μV Eingangsspannung so einstellen, daß der Abstimmanzeiger 3 Teilstriche anzeigt.

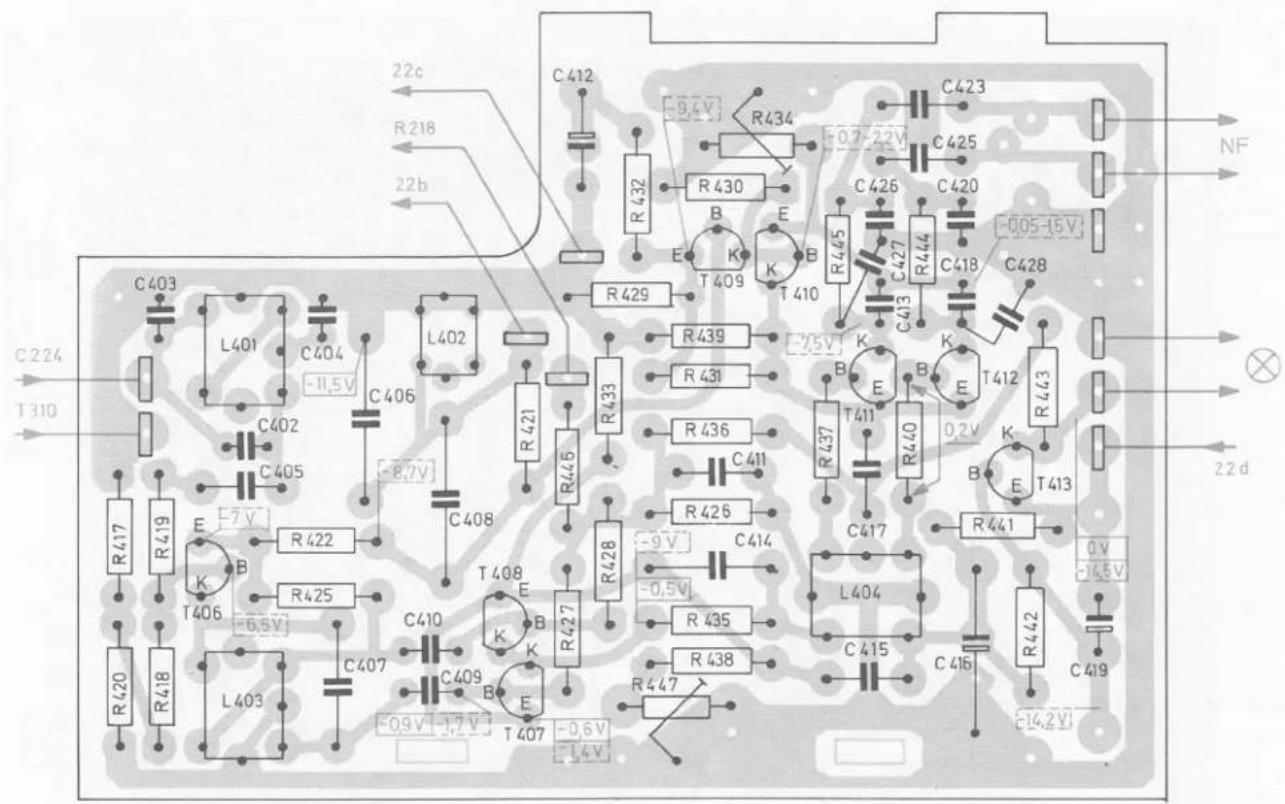

Decoder

Oszillograf oder Röhrenvoltmeter an Punkt "f", 67 kHz-Signal ca. 400 mV am Punkt "g" (Decodereingang) einspeisen und L 401 auf Minimum stellen.

FM-Taste drücken, Preomat in Stellung FM, R 447 auf ca. 250 Ω stellen, Multiplex-Generator am Antenneneingang (240 Ω symmetrisch) anschließen und 1 kHz, Hub 40 kHz, 1 mV (rechter Kanal) einspeisen, Wechselspannungs-Röhrenvoltmeter oder Oszillograph über 100 kΩ am Punkt "e" anschließen, Gerät und Multiplex-Generator genau aufeinander abstimmen, dann AFC-Taste drücken.

L 403 und L 404 auf Maximum abgleichen (38 kHz). Oszillograf oder Röhrenvoltmeter an den NF-Ausgang linker Kanal, L 402 und R 434 auf minimale Lautstärke im linken Kanal abgleichen. Das Eingangssignal auf 10 μV reduzieren und mit R 447 den Decodierungsbeginn einstellen.

Am Multiplex-Generator 1 kHz, Hub 40 kHz, 1 mV (linker Kanal) einstellen, und das Übersprechen auf den rechten Kanal kontrollieren. Nötigenfalls mit R 434 einen Mittelwert zwischen links und rechts einstellen.

Muting

Muting-Taste drücken und R 219 so einstellen, daß bei 20 μV HF-Eingangsspannung von stumm auf Empfang umgeschaltet wird.

Bereich (Taste)	Einzustellende Frequenz am Generator und Gerät	Bezeichnung	Abgleich-position	Abgleich (Outputmeter)
MU	500 kHz	Oszillator	L 207	Maximum
MU	1 650 kHz	Oszillator	C 217	Maximum
MU	650 kHz	Vorkreis	L 202	Maximum
MU	1 500 kHz	Vorkreis	C 207	Maximum
LU	150 kHz	Oszillator	L 208	Maximum
LU	200 kHz	Vorkreis	L 203	Maximum
SU II	6,09 MHz	Oszillator	L 206	Maximum
SU II	6,09 MHz	Vorkreis	L 201	Maximum
SU I	12, 5 MHz	Vorkreis	C 206	Maximum

Eventuell den Abgleich von L 201 bei 6,09 MHz wiederholen.

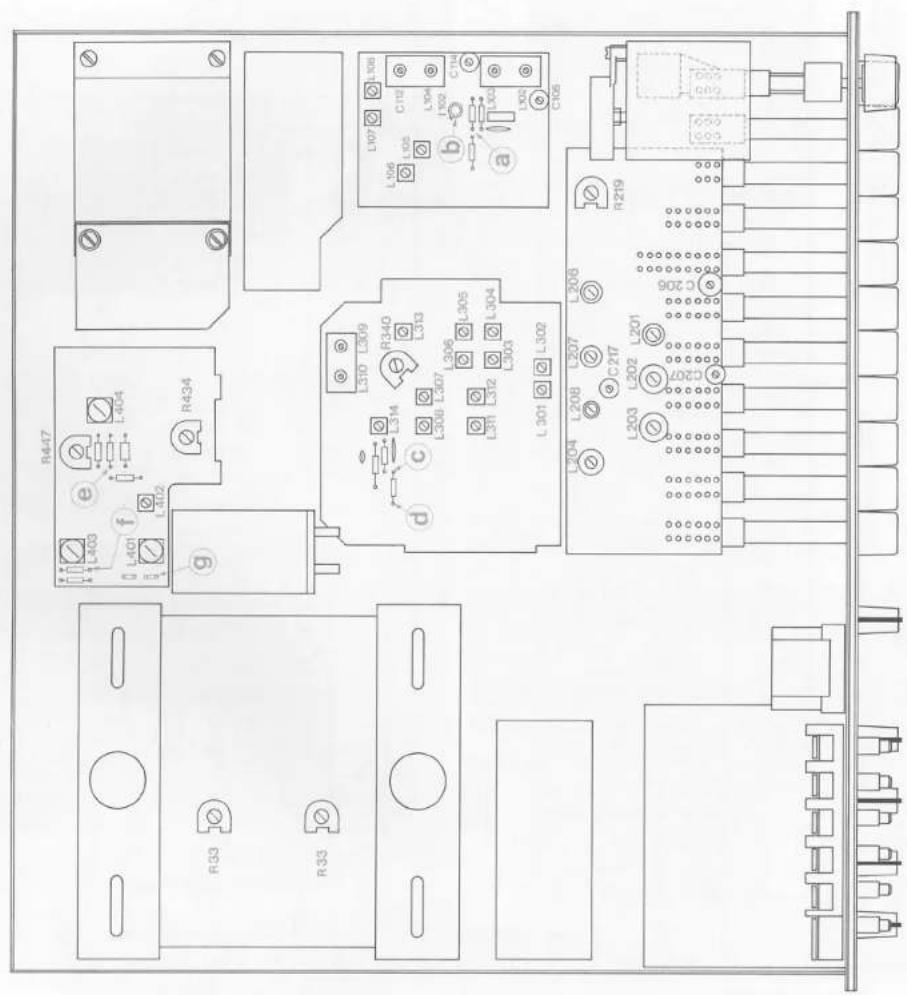

Fig. 1 Abgleichpositionen

(2)

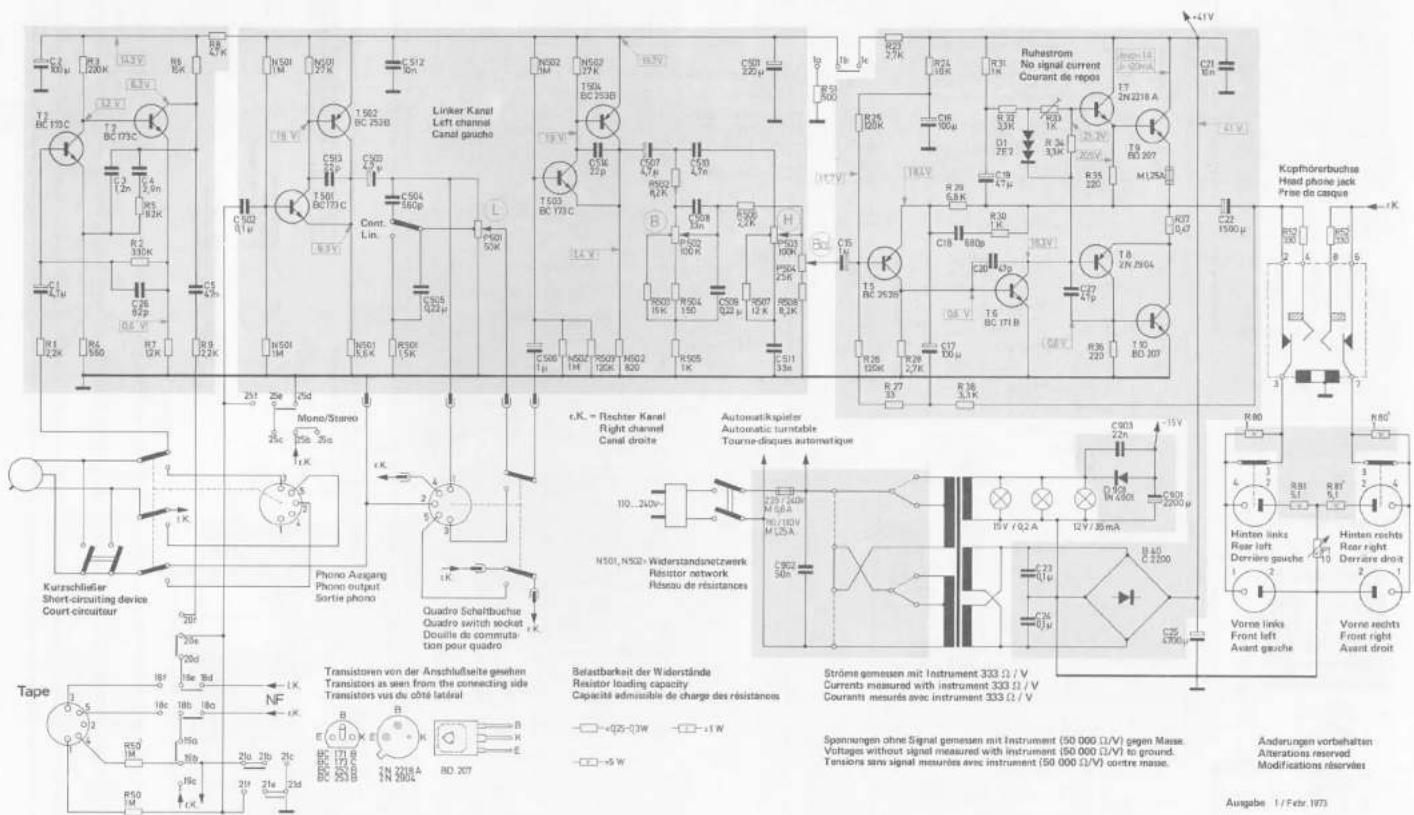

Fig. 2 Schaltbild NF

		2				6	8	N501	N503					P 501	N502	N503			P 502			1/16	P 503	P 504	29	23	24		B	B2	B3		B3	B4	B5							12		12'
R	I	4	50	2	T	9		N501		N509	501					N502	500	502	503				107	*	508	26		28		29		30				26		27
																											27			38													80		B1	P1	B2'
C	2		3	4				502		503	503	502				503													16		18		19
	1			26		5				50		504	505			506		514		507		508	509			501			17			20		21		27
																									503	802							24				802	902	28

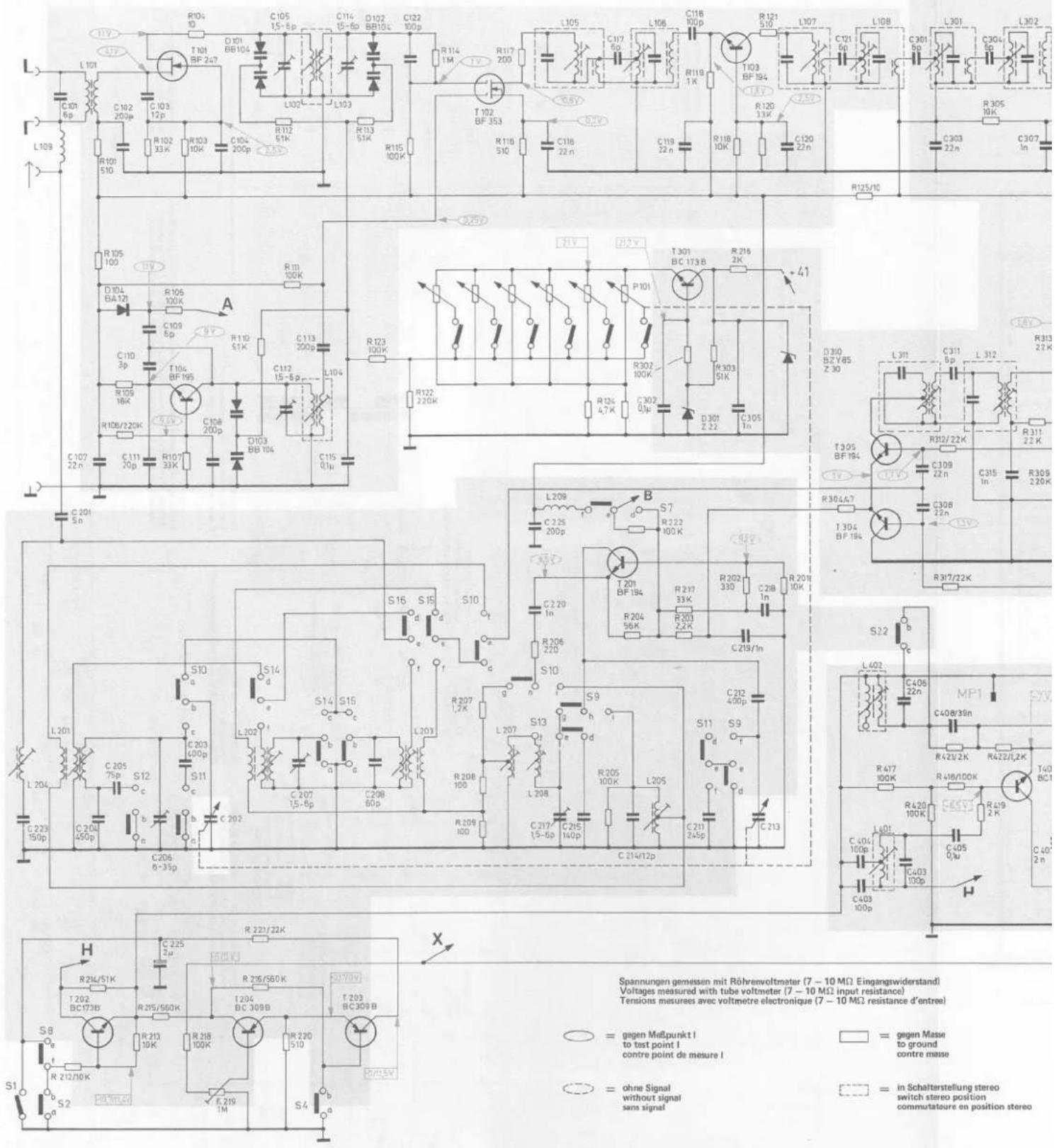

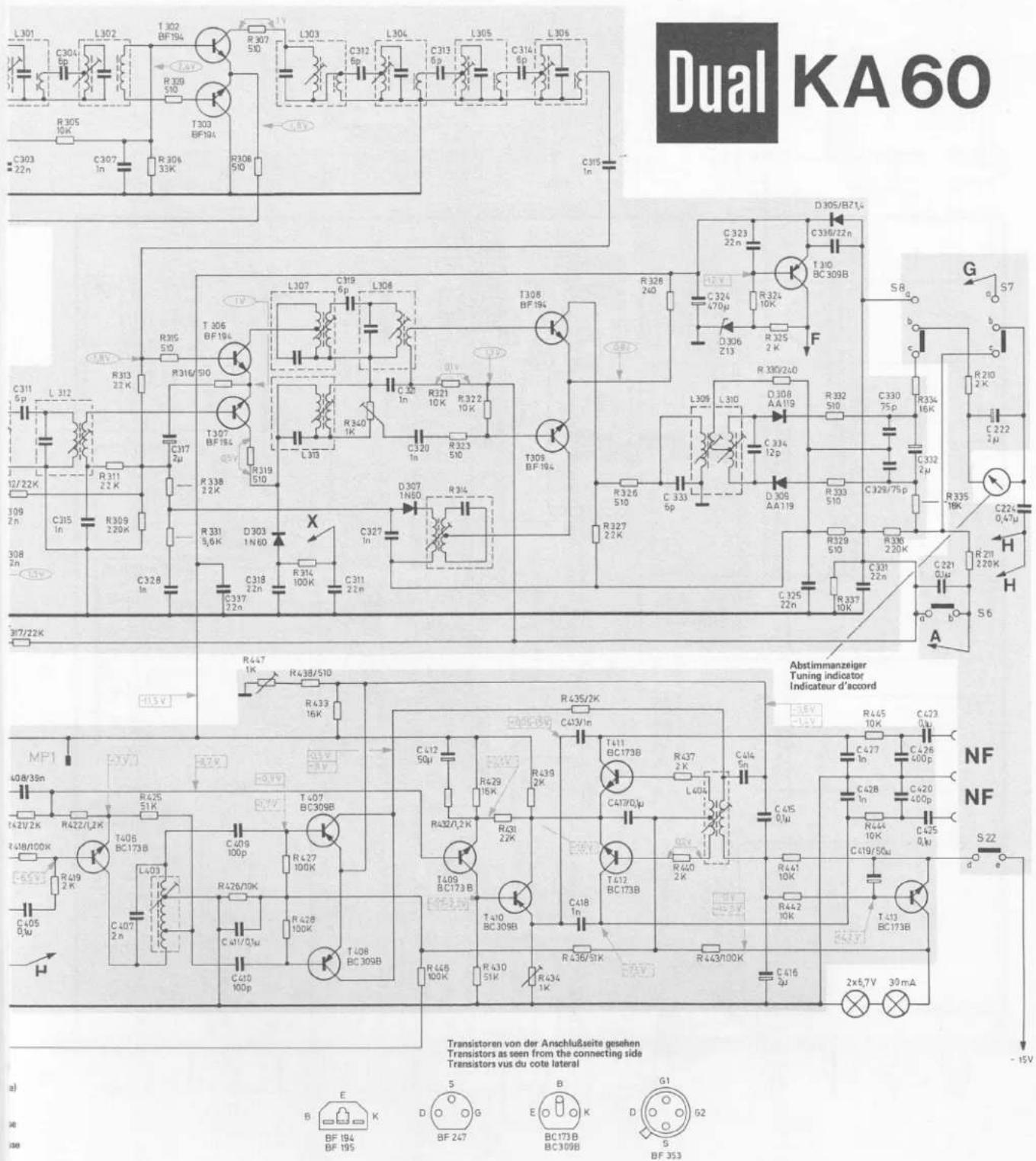

Fig. 3 Schaltbild HF

R		101	102	103	104		112		113	115	114		116,17					119	118	120,121		125				305
		108	108,109		108,107		110	118		123	122							302	203	216		304				312,317
	2/2	2/14	2/13	2/15	2/18	2/19	2/16,231	2/20					207,308,209			124	P 101	207,309		210	301			437	4,21,620	408	419
C	101		102	103		104		105		114		123			116		117		118,118			120		121	306	301	303
	201	107		108,107(1)		108		112	113	113									302		305				308,309	310
		204,205,225		206	203	202		207		208				230	277	215		214		211	219,312,203,218		402,404	407,409	408		405
S	82		13		10		14		14	15		16	16	10		16	9	7		17	9				22

stellung stereo
eo position
cure en position stereo
Gezeichnete Schalterstellung UKW
Show switch position
Position dessinee des commutateurs
Änderungen vorbehalten
Alterations reserved
Modifications reserves
Ausgabe 3/November1973

305		306	339	308,307
112,317		311,309,313,338,339,315		316	349	364	340		323	321,327		327	326	328		324	325,330	329,337	336	334,335	210,215
0	418	419	422	428	447,427,428	438	431		446	432	428,430,421	436,439	438,435		437,440	443	447,442		441,445
19	304	307						312		313		314		315					329,330,323	2.71
319	316	328	307		308		311	315	321	320					333	324	356,353	325	332	426,420	423,426
	405	407		408,470,471						472			473,408	477			474	475,496	427,428	419
																				5	6	22

Fig. 4 ZF-Teil 231 220 (Leiterseite)

Fig. 5 Vorverstärker 227 746 (Leiterseite)

Fig. 6 Decoder 231 209 (Leiterseite)

Fig. 7 Widerstands-Platte 231 212 (Bestückungsseite)

Fig. 8 Regelverstärker 230 606 (Leiterseite)

Fig. 9 Endverstärker 230 607 (Leiterseite)

Fig. 10 UKW-Teil 231 211 (Leiterseite)

Fig. 11 Netzanschluß-Platte 212 600 (Bestückungsseite)

Fig. 12 AM-HF-Platte 231 206 (Leiterseita)

Fig. 13 Gleichrichter-Platte 231 217 (Bestückungsseite)

Ersatzteile

Pos.	Art.-Nr.	Bezeichnung	Anzahl	Preisgruppe
1	225 486	Abdeckhaube CH 21 kpl.	1	W.-Gr. C
2	231 196	Konsole nußbaum kpl.	1	076
	231 197	Konsole weiß kpl.	1	078
3	202 257	Zylinderblechschraube B 3,9 x 25	1	011
	210 638	Scheibe 4,2/10/0,5	1	012
4	228 614	Senkblechschraube mit Kreuzschlitz B 3,9 x 19 ..	1	012
5	202 371	Halter für Plattenstift und Achse	1	W.-Gr. E
	210 286	Linsenblechschraube mit Kreuzschlitz B 2,9 x 9,5	2	012
6	231 198	Frontblende kpl.	1	071
	228 209	Durchführungsstülle	4	012
	211 556	Scheibe 4,3/9/0,8 St	4	012
	210 146	Sicherungsscheibe 3,2	4	012
7	222 335	Dual-Zeichen	1	018
8	231 149	Skala	1	043
9	228 133	Skalenfenster	1	045
10	222 336	Reiterleiste	1	019
11	222 354	Skalenreiter (Satz)	1	023
12	221 982	Drehknopf klein (für 4 mm Achse)	4	025
13	222 191	Drehknopf groö (für 4 mm Achse)	1	026
14	228 616	Drehknopf klein (für 6 mm Achse)	1	027
P 1	228 435	Potentiometer 10 Ω	1	030
15	225 675	Kopfhärerbuchse kpl.	1	026
	224 377	Abdeckring	1	013
16	224 897	Anzeigeinstrument mit Baleuchtung	1	060
17	218 451	Fassung für Skalenlampe	2	022
	218 813	Skalanlampe 15 V/0,2 A	2	019
18	209 446	Fassung für Pilotlampe	2	024
	209 447	Pilotlampe 7 V/35 mA	2	024
19	218 449	Skalenseil	3	024
20	218 450	Zugfeder	1	029
21	224 325	Skalenzeiger	1	023
22	208 804	Seilrolle	3	019
	210 144	Sicherungsscheibe 1,9	3	011
23	231 218	Drehkondensator mit Abstimmragler	1	065
24	218 754	Abstimmregler	1	047
25	231 130	Anschlußschild (Rückwand)	1	025
26	230 014	FTZ-Schiid	1	012
27	209 487	FM-Antennenbuchse	1	023
28	209 488	AM-Antennenbuchse	1	023
L 109	222 762	UKW-Drosselspule	1	023
29	231 126	Lautsprecherbuchse 2-polig	2	026
30	231 127	Lautsprecherbuchse 2-polig mit Schalter 1-polig	2	037
31	231 212	Widerstandsplatte kpl.	1	048
R 80	231 143	Draht-Widerstand 1 Ω/5 W/10 %	2	023
R 81	231 144	Draht-Widerstand 5,1 Ω/5 W/10 %	2	024
32	222 048	Mehrfachsteckbuchse 5-polig	1	021
33	231 204	Quadro-Schaitbuchsenplatte kpl.	1	061
	231 145	Mehrfachsteckbuchse 5-pol. mit Umschalter 2-pol.	1	043
	231 146	Mehrfachsteckbuchse 5-pol. mit Umschalter 3-pol.	1	043
34	231 147	Buchsenleiste 7-polig	1	037
35	222 647	Netztrafo kpl.	1	073
36	212 600	Anschlußplatte kpl. für Netztrafo	1	030
C 902	231 222	Papierkondensator 0,047 μF/250 V~	1	024
37	209 716	G-Schmelzeinsatz M 0,63 A	1	018
	212 641	G-Schmelzeinsatz M 1,25 A	1	018
38	220 141	Netzkabel kpl.	1	028
	231 123	Kabeldurchführung	1	025
39	216 448	Netzkabel kpl.(Verbindung Phonochassis-Verstärker)	1	023
C 25	224 322	Elyt-Kondensator 5000 μF/50 V	1	060
40	216 550	Madenschraube mit Ringschneide M 3 x 8	1	014
41	210 469	Zylinderschraube M 3 x 3	6	012
42	210 473	Zylinderschraube M 3 x 4	2	012
43	210 488	Zylinderschraube M 3 x 12	1	012
44	210 515	Zylinderschraube M 4 x 6	3	012
45	222 770	Zylinderschraube M 5 x 8	4	014
46	224 323	Zylinderblechschraube 2,9 x 5	32	012
47	224 324	Zylinderblechschraube 2,9 x 25	2	012
48	210 172	Federscheibe AM 3	1	013
49	210 180	Federscheibe AM 4	1	013
50	210 597	Scheibe 3,2/8/0,5	3	012
51	210 641	Scheibe 4,2/10/1	5	012
52	218 792	Linsenblechschraube mit Kreuzschlitz 3,5 x 13	1	014
53	221 988	Linsenschraube mit Kreuzschlitz M 4 x 16	4	013
54	221 830	Verpackungskarton kpl. (KA 60)	1	057
55	231 257	Verpackungskarton kpl. (KA 60 L)	1	061
56	224 861	Lautsprecherbox CL 172 W (KA 60 LW)	2	U.-Gr. C
	224 868	Lautsprecherbox CL 173 (KA 60 L)	2	U.-Gr. C
57	228 631	Bedienungsanleitung
		Gleichrichterplatte
58	231 217	Gleichrichterplatte kpl.	1	055
D 901	224 320	Diode 1 N 4001	1	025
C 901	224 318	Elyt-Kondensator 2200 μF/16 V	1	041
		UKW-Teil
59	231 211	UKW-Teil kpl.	1	082
T 101	231 171	Transistor BF 247 A (FET)	1	U.-Gr. E
T 102	224 347	Transistor BF 353 (FET)	1	U.-Gr. E
T 103	218 719	Transistor BF 194	1	U.-Gr. E
D 101	218 716	Diode BB 104	3	U.-Gr. E
D 102	218 716	Diode BB 104	3	U.-Gr. E
D 103	218 716	Diode BB 104	3	U.-Gr. E
D 104	224 348	Diode BA 121	1	U.-Gr. E
L 101	224 344	UKW-Eingangsspule	1	020
L102/103	218 775	UKW-Zwischenkreisspule	2	022
L 104	218 777	UKW-Oszillatorspule	1	022
L 105	224 345	ZF-Filter 85 PC	4	039
L 106	224 345	ZF-Filter 85 PC	4	039
L 107	224 345	ZF-Filter 85 PC	4	039
L 108	224 345	ZF-Filter 85 PC	4	039
C 105	222 763	Trimmer 1,6 - 6 pF	3	026
C 112	222 763	Trimmer 1,6 - 6 pF	3	026
C 114	222 763	Trimmer 1,6 - 6 pF	3	026
60	231 170	Abschirmbecher	2	022
61	231 169	Polyamidschraube M 3 x 4	3	014
		Preomat
62	231 214	Preomat mit 6 Tasten kpl.	1	071
		Tastenaggregat mit AM-HF-Teil
63	231 206	Tastenaggregat mit AM-HF-Platte kpl.	1	082
T 201	218 719	Transistor BF 194	1	U.-Gr. E
T 202	218 721	Transistor BC 173 B	1	U.-Gr. E
T 203	224 313	Transistor BC 309 B	2	U.-Gr. E
T 204	224 313	Transistor BC 309 B	2	U.-Gr. E
L 201	218 766	KW-Eingangsspule	1	031
L 202	218 763	MW-Eingangsspule	1	029
L 203	218 762	LW-Eingangsspule	1	029
L 204	224 314	ZF-Saugkreisspule	1	027
L 205	218 767	KW-Oszillatorspule	1	033
L 207	218 765	MW-Oszillatorspule	1	031
L 208	222 761	LU-Oszillatorspule	1	043
R 219	209 601	Einstellregler 1 MΩ/linear	1	028
C 206	222 765	Trimmer 6 - 35 pF	1	027
C 207	222 764	Trimmer 3,5 - 20 pF	2	027
C 217	222 764	Trimmer 3,5 - 20 pF	2	027
C 222	231 226	Elyt-Kondensator 2,2 μF/16 V	2	027
C 225	231 226	Elyt-Kondensator 2,2 μF/16 V	2	027
64	231 190	Kontaktgehäuse kpl. mit Schieber und Taste MONO, SW 2 grau/schwarz	2	031
	224 964	Kontaktgehäuse kpl. mit Schieber und Taste MONO, SW 2 braun/weiß	2	030
65	231 191	Kontaktgehäuse kpl. mit Schieber und Taste PHONO grau/schwarz	1	030
66	231 192	Kontaktgehäuse kpl. mit Schieber und Taste FM, MW, LW, TAPE grau/schwarz	4	030
	224 966	Kontaktgehäuse kpl. mit Schieber und Taste FM, MW, LW, TAPE, PHONO braun/weiß	5	029
67	231 193	Kontaktgehäuse kpl. mit Schieber und Taste SW 1 grau/schwarz	1	038
	225 919	Kontaktgehäuse kpl. mit Schieber und Taste SW 1 braun/weiß	1	031
68	231 194	Kontaktgehäuse kpl. mit Schieber und Taste AFC, MUTING grau/schwarz	2	031
	224 968	Kontaktgehäuse kpl. mit Schieber und Taste AFC, MUTING braun/weiß	2	028
69	231 195	Kontaktgehäuse kpl. mit Schieber und Taste POWER grau/schwarz	1	040
	225 921	Kontaktgehäuse kpl. mit Schieber und Taste POWER braun/weiß	1	040
70	224 913	Taste	11	015
	231 179	Druckfeder (für Kontaktgehäuse grau/schwarz)	11	015
	224 915	Druckfeder (für Kontaktgehäuse braun/weiß)	11	013
71	231 156	Polyamidscheibe 4,4/8/1	2	016
72	231 157	Polyamid-Distanzbuchee 4,4/6/3	1	016
		ZF-Platte
73	231 220	ZF-Platte kpl.	1	089
T 301	218 721	Transistor BC 173 B	1	W.-Gr. E
T 302	218 719	Transistor BF 194	8	W.-Gr. E
T 303	218 719	Transistor BF 194	8	W.-Gr. E
T 304	218 719	Transistor BF 194	8	W.-Gr. E
T 305	218 719	Transistor BF 194	8	W.-Gr. E
T 306	218 719	Transistor BF 194	8	W.-Gr. E
T 307	218 719	Transistor BF 194	8	W.-Gr. E
T 308	218 719	Transistor BF 194	8	W.-Gr. E
T 309	218 719	Transistor BF 194	8	W.-Gr. E
T 310	224 313	Transistor BC 309 B	1	W.-Gr. E
D 301	231 154	Diode ZPD - 22	1	W.-Gr. E
D 303	209 867	Diode 1 N 60	2	W.-Gr. E
D 305	218 713	Diode BZ 102 - 1 V 4	1	W.-Gr. E
D 306	218 715	Diode BZY 85 - C 13	1	W.-Gr. E
D 307	209 867	Diode 1 N 60	2	W.-Gr. E
D 308	218 714	Diode AA 119 (paarig)	2	W.-Gr. E
D 309	218 714	Diode AA 119 (paarig)	2	W.-Gr. E
D 310	231 225	Diode BZY 85 - C 30	1	W.-Gr. E
L 301	224 345	FM-Filter 85 PC	7	039
L 302	224 345	FM-Filter 85 PC	7	039
L 303	224 345	FM-Filter 85 PC	7	039
L 304	224 345	FM-Filter 85 PC	7	039
L 305	224 345	FM-Filter 85 PC	7	039
L 306	224 345	FM-Filter 85 PC	7	039
L 307	224 345	FM-Filter 85 PC	7	039
L 308	231 155	AM-Filter ZMT 2358	2	041
L 309	231 223	Spule	1	028
L 310	231 224	Spule	1	028
74	231 170	Abschirmbecher	1	022
L 311	224 307	Filter LMC 4202 A	3	029
L 312	231 155	AM-Filter ZMT 2358	2	041
L 313	224 307	Filter LMC 4202 A	3	029
L 314	224 307	Filter LMC 4202 A	3	029
R 340	231 153	Einstellregler 1 kΩ/lin.	1	023
C 317	231 226	Elyt-Kondensator 2,2 μF/16 V	2	027
C 324	211 066	Elyt-Kondensator 470 μF/16 V	1	025
C 332	231 226	Elyt-Kondensator 2,2 μF/16 VDecoder	2	027
75	231 209	Stereo-Decoder kpl.	1	079
T 406	218 721	Transistor BC 173 B	5	U.-Gr. E
T 407	224 313	Transistor BC 309 B	3	U.-Gr. E
T 408	224 313	Transistor BC 309 B	3	U.-Gr. E
T 409	218 721	Transistor BC 173 B	5	U.-Gr. E
T 410	224 313	Transistor BC 309 B	3	U.-Gr. E
T 411	218 721	Transistor BC 173 B	5	U.-Gr. E
T 412	218 721	Transistor BC 173 B	5	U.-Gr. E
T 413	218 721	Transistor BC 173 B	5	U.-Gr. E
L 401	231 134	Decoderspule CAN 1979 A	3	041
L 402	224 307	Filter LMC 4202 A	1	029
L 403	231 134	Decoderspule CAN 1979 A	3	041
L 404	231 134	Decoderspule CAN 1979 A	3	041
R 434	227 372	Einstellregler 1 kΩ/linear	2	026
R 447	227 372	Einstellregler 1 kΩ/linear	2	026
C 406	231 227	Folien-Kondensator 0,022 μF/160 V	1	022
C 408	231 228	Folien-Kondensator 0,039 μF/160 V	1	022
C 412	220 265	Elyt-Kondensator 47 μF/16 V	2	022
C 416	231 226	Elyt-Kondensator 2,2 μF/16 V	1	027
C 419	220 265	Elyt-Kondensator 47 μF/16 V	2	022
		Vorverstärker
76	227 746	Vorverstärker kpl.	1	058
T 101	209 863	Transistor BC 173 C	4	U.-Gr. E
T 102	209 863	Transistor BC 173 C	4	U.-Gr. E
R 1	211 179	Schicht-Widerstand 2,2 kΩ/0,25 W/10 %	4	016
R 2	216 384	Schicht-Widerstand 330 kΩ/0,25 W/10 %	2	016
R 3	216 381	Schicht-Widerstand 220 kΩ/0,25 W/10 %	2	016
R 4	217 868	Schicht-Widerstand 560 kΩ/0,25 W/5 %	2	016
R 5	216 383	Schicht-Widerstand 82 kΩ/0,25 W/5 %	2	016
R 6	216 355	Schicht-Widerstand 15 kΩ/0,25 W/10 %	2	016
R 7	216 325	Schicht-Widerstand 1,2 kΩ/0,25 W/5 %	2	016
R 8	216 677	Schicht-Widerstand 4,7 kΩ/0,25 W/10 %	1	016
R 9	211 179	Schicht-Widerstand 2,2 kΩ/0,25 W/10 %	4	016
C 1	222 219	Elyt-Kondensator	4,7 μF/25 V	019
C 2	222 212	Elyt-Kondensator	100 μF/25 V	021
C 3	217 873	Styroflex-Folien-Kondensator	1,2 nF/120 V/5 %	019
C 4	216 398	Styroflex-Folien-Kondensator	3,9 nF/63 V/5 %	019
C 5	222 196	Folien-Kondensator	47 nF/160 V/20 %	017
C 26	216 404	Keramik-Scheiben-Kondensator	82 pF/500 V/10 %	018
		Regelverstärker
77	230 606	Regelverstärkerplatte kpl.	1	082
T 501	209 863	Transistor BC 173 C	4	U.-Gr. E
T 502	216 042	Transistor BC 253 B	4	U.-Gr. E
T 503	209 863	Transistor BC 173 C	4	U.-Gr. E
T 504	216 042	Transistor BC 253 B	4	U.-Gr. E
P 501	228 004	Tandem-Potentiometer 2 x 50 kΩ pos. log.	1	049
P 502	224 728	Tandem-Potentiometer 2 x 100 kΩ linear	2	043
P 503	224 728	Tandem-Potentiometer 2 x 100 kΩ linear	2	043
P 504	224 730	Tandem-Potentiometer 2 x 25 kΩ linear	1	044
N 501	228 003	Widerstandsetzwerk	2	025
N 502	228 003	Widerstandsetzwerk	2	025
R 501	216 838	Schicht-Widerstand 1,5 kΩ/0,25 W/5 %	2	016
R 502	220 547	Schicht-Widerstand 8,2 kΩ/0,25 W/5 %	4	016
R 503	216 385	Schicht-Widerstand 15 kΩ/0,25 W/5 %	2	016
R 504	216 345	Schicht-Widerstand 150 Ω/0,25 W/5 %	2	016
R 505	220 548	Schicht-Widerstand 1 Ω/0,25 W/5 %	2	016
R 506	217 861	Schicht-Widerstand 2,2 kΩ/0,25 W/5 %	2	016
R 507	220 543	Schicht-Widerstand 12 kΩ/0,25 W/5 %	2	016
R 508	220 547	Schicht-Widerstand 8,2 kΩ/0,25 W/5 %	4	016
R 509	220 524	Schicht-Widerstand 120 kΩ/0,25 W/5 %	2	016
C 501	222 221	Elyt-Kondensator	1	022
C 502	222 210	Folien-Kondensator	20 μF/25 V	018
C 503	222 219	Elyt-Kondensator	0,1 μF/160 V/20 %	019
C 504	228 496	Keramik-Scheiben-Kondensator 560 pF/500 V/10 %	4	014
C 505	222 499	Folien-Kondensator	0,22 μF/100 V/5 %	019
C 506	222 213	Elyt-Kondensator	1 μF/50 V	019
C 507	222 219	Elyt-Kondensator	4,7 μF/25 V	019
C 508	222 498	Folien-Kondensator	33 nF/250 V/5 %	019
C 509	222 499	Folien-Kondensator 0,22 μF/100 V/ 5 %	4	019
C 510	228 704	Styroflex-Folien-Kondensator 4,7 nF/ 63 V/ 5 %	2	018
C 511	222 498	Folien-Kondensator 33 nF/250 V/ 5 %	4	019
C 512	220 533	Keramik-Kondensator 10 nF/250 V ...	1	019
C 513	217 862	Keramik-Scheiben-Kondensator 22 pF/500 V/10 %	4	019
C 514	217 862	Keramik-Scheiben-Kondensator 22 pF/500 V/10 %	4	019
		Endverstärker
78	230 607	Endverstärker kpl. ......	1	083
T 5	220 535	Transistor BC 252 B ......	2	U.-Gr. E
T 6	213 186	Transistor BC 171 B ......	2	W.-Gr. E
T 7	224 277	Transistor 2 N 221B A ......	2	U.-Gr. E
T 8	224 278	Transistor 2 N 2904 ......	2	W.-Gr. E
T 9	224 294	Transistor BD 207 kpl. ......	4	W.-Gr. E
T 10	224 294	Transistor BD 207 kpl. ......	4	W.-Gr. E
D 1	217 654	Stab.-Diode ZE 2 ......	2	U.-Gr. E
79	218 414	Silizium-Gleichrichter B 40 C 2200 ......	1	035
R 23	216 696	Schicht-Widerstand 2,7 kΩ/0,25 W/10 % ......	3	016
R 24	222 215	Schicht-Widerstand 18 kΩ/0,25 W/ 5 % ......	1	016
R 25	220 524	Schicht-Widerstand 120 kΩ/0,25 W/ 5 % ......	4	016
R 26	220 524	Schicht-Widerstand 120 kΩ/0,25 W/ 5 % ......	4	016
R 27	222 214	Schicht-Widerstand 33 Ω/0,25 W/ 5 % ......	2	016
R 28	216 696	Schicht-Widerstand 2,7 kΩ/0,25 W/10 % ......	3	016
R 29	216 352	Schicht-Widerstand 6,8 kΩ/0,25 W/ 5 % ......	2	016
R 30	216 353	Schicht-Widerstand 1 kΩ/0,25 W/10 % ......	4	016
R 31	216 353	Schicht-Widerstand 1 kΩ/0,25 W/10 % ......	4	016
R 32	216 697	Schicht-Widerstand 3,3 kΩ/0,25 W/10 % ......	4	016
R 33	209 625	Einstellregler 1 kΩ/0,15 W/lin. ......	2	023
R 34	216 697	Schicht-Widerstand 3,3 kΩ/0,25 W/10 % ......	4	016
R 35	216 703	Schicht-Widerstand 220 Ω/0,25 W/10 % ......	4	016
R 36	216 703	Schicht-Widerstand 220 Ω/0,25 W/10 % ......	4	016
R 37	211 279	Draht-Widerstand 0,47 Ω/1 W/10 % ......	2	020
R 38	220 526	Schicht-Widerstand 3,3 kΩ/0,25 W/ 5 % ......	2	016
C 15	222 213	Elyt-Kondensator 1 μF/ 50 V ....	2	019
C 16	216 411	Elyt-Kondensator 100 μF/ 35 V ....	1	024
C 17	222 212	Elyt-Kondensator 100 μF/ 25 V ....	2	021
C 18	203 474	Keramik-Scheiben-Kondensator 680 pF/ 50 V/20 %	2	019
C 19	216 396	Elyt-Kondensator 47 μF/ 35 V ....	2	023
C 20	213 498	Keramik-Scheiben-Kondensator 47 pF/500 V/10 %	4	018
C 21	220 533	Keramik-Kondensator 10 nF/250 V ....	2	019
C 22	222 211	Elyt-Kondensator 1500 μF/ 25 V ....	2	027
C 23	222 210	Folien-Kondensator 0,1μF/160 V/20 %	2	018
C 24	222 210	Folien-Kondensator 0,1μF/160 V/20 %	2	018
C 27	413 498	Keramik-Scheiben-Kondensator 47 pF/500 V/10 %	4	018
80	209 732	G-Schmelzeinsatz M 1,6 A ......	2	018
81	222 497	Antiuärmescheibe ......	4	013
82	222 199	Zylinderschraube M 3,5 x 15 ......	4	012
	222 189	Isoliernippel ......	4	014
	222 202	Glimmerscheibe ......	4	015
	222 200	Sechskantmutter M 3,5 ......	4	012

Änderungen vorbehalten!
