BEDIENUNGSANLEITUNG KA 260 DUAL

Ausgabe November 1977

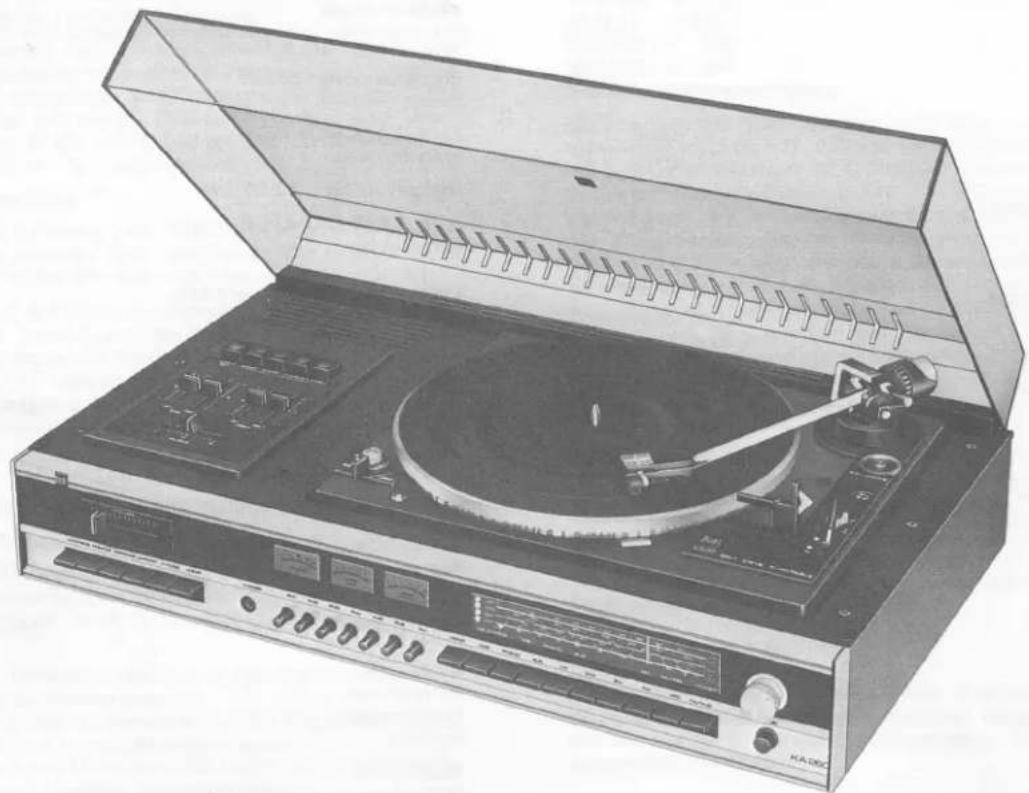

DUAL KA 260 - 1

Seite
Technische Daten2
Funktionsbeschreibung3
Abgleichanleitung4
Abgleichpositionen und Lage-plan der Steckverbindungen5 – 6
Prüf- und Justierdaten7 – 8
Schaltbild HF9 – 11

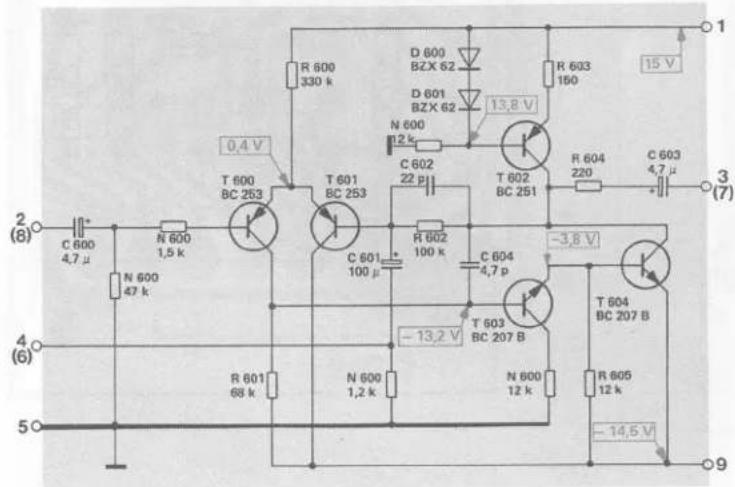

Schaltbild NF12 – 14

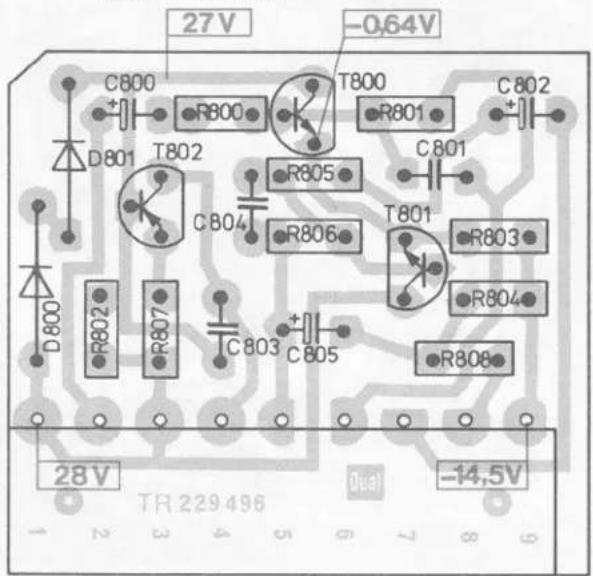

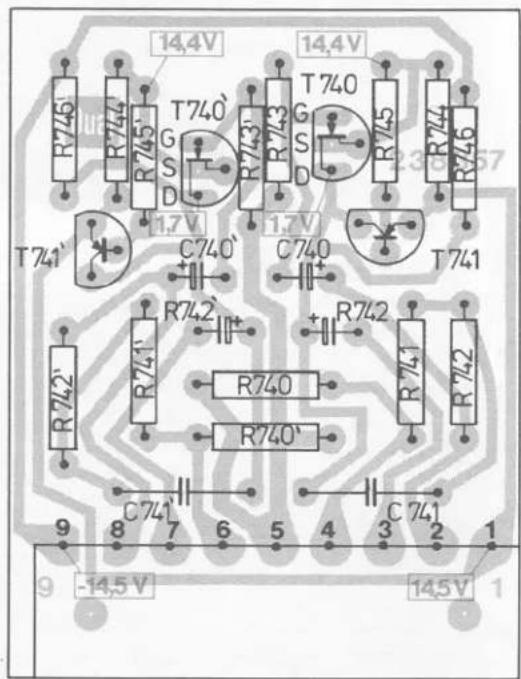

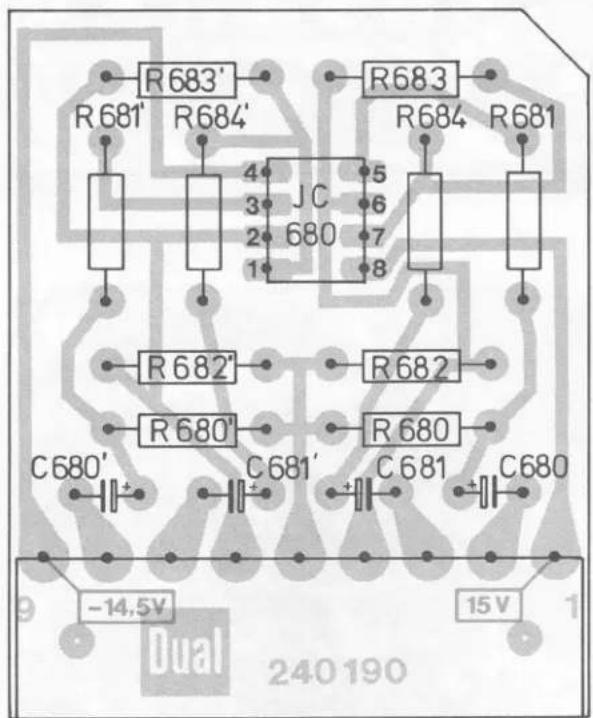

Leiterplatten15 – 22

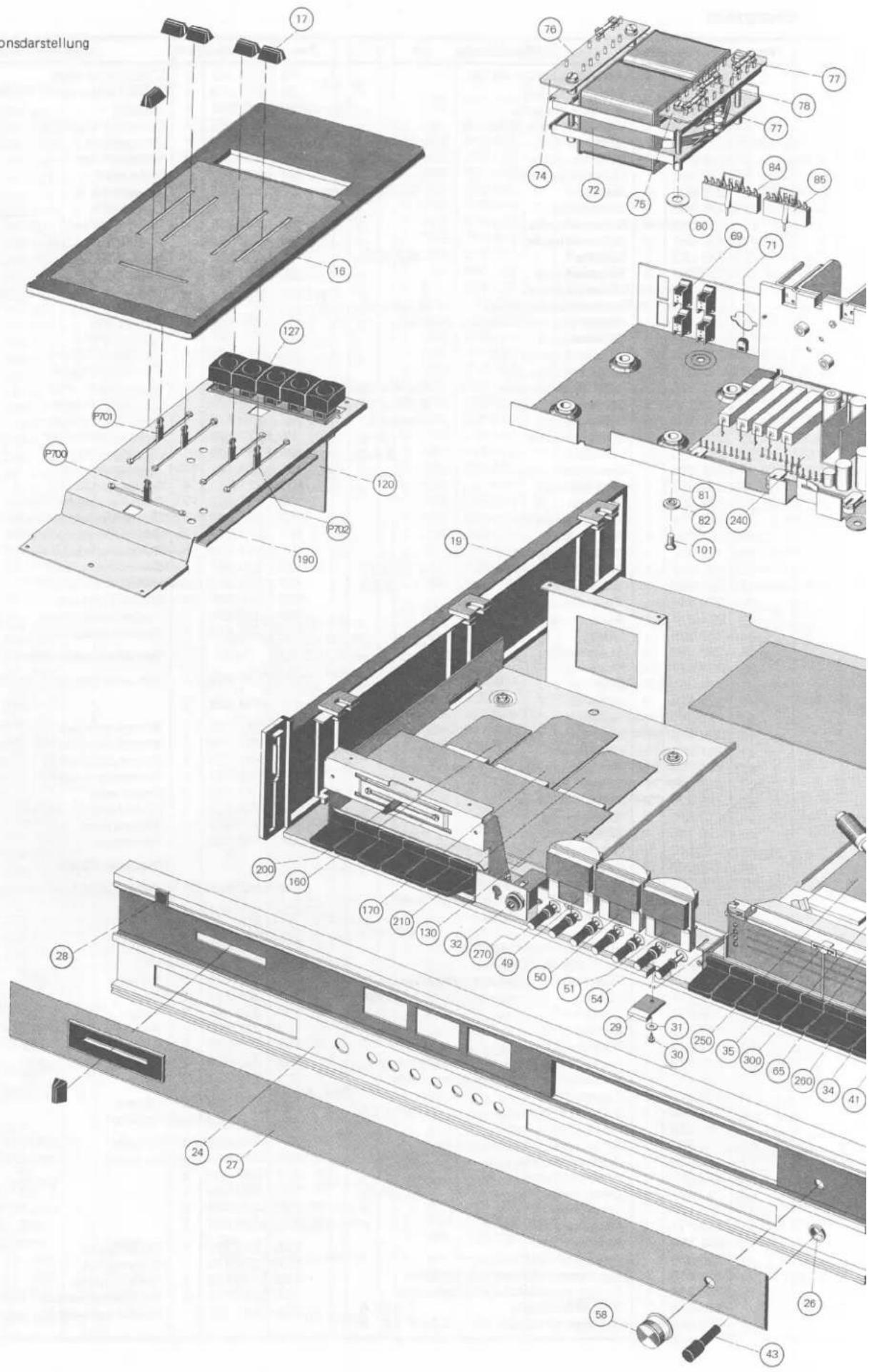

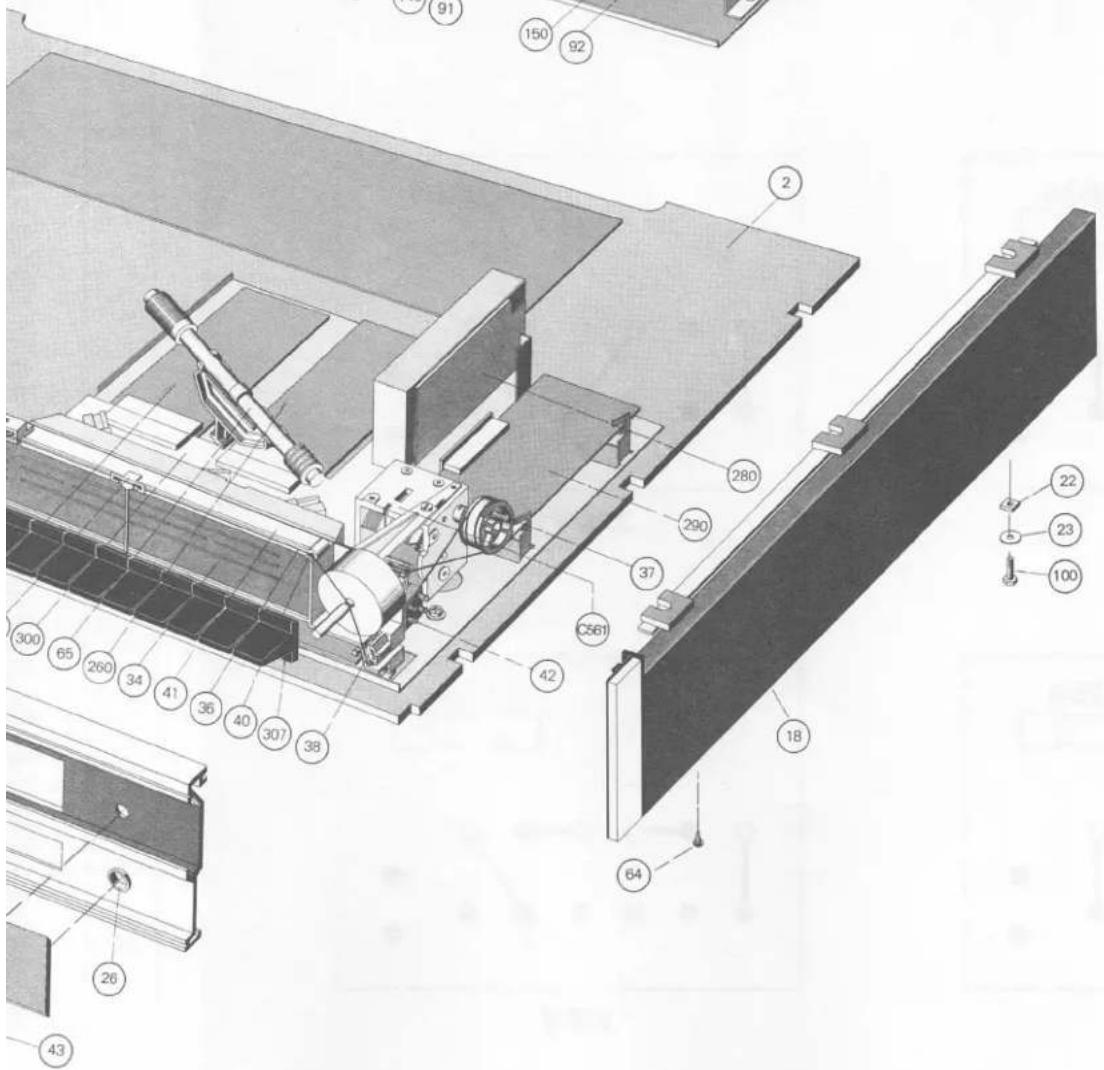

Explosionsdarstellung23 – 24
Seilschema25

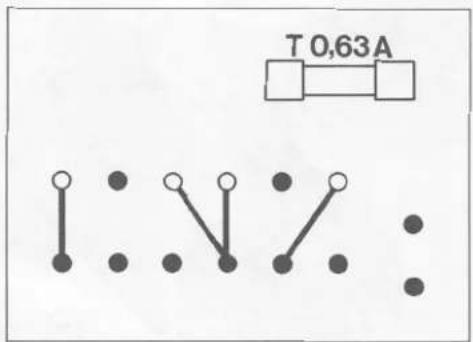

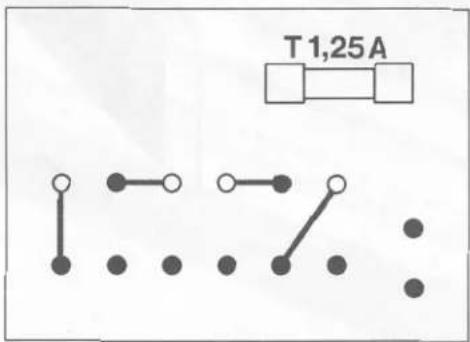

Netzspannungsumschaltung25
Ersatzteile26 – 30

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Technische Daten

Die HiFi-Kompaktanlage Dual KA 260 übertrifft in allen Meßwerten die nach DIN 45 500 an Geräte der Heimstudio-Technik (HiFi) gestellten Anforderungen.

Plattenspieler

HiFi-Semi-Automatikspieler Dual 510

Tonabnehmersystem

Magnet-Tonabnehmersystem Shure M 95

HF-Teil

Empfangsbereiche
FM (UKW)87 - 108 MHz
SW (KW)5,5 - 15 MHz
MW500 - 1650 kHz
LW145 - 335 kHz
Kreise
FM15, davon 11 ZF
AM11, davon 5 ZF
Zwischenfrequenz
FM10,7 MHz
AM455 kHz
Antenneneingänge
FM300 Ω symmetrisch
AMniederohmig induktiv

Empfindlichkeit

FM(60 Ω, 26 dB Rauschabstand, 40 kHz Hub)
Mono< 1 μV
Stereo< 7 μV
AM (gemessen über Kunstantenne, 200 pF, 200 Ω, in Serie, 6 dB Rauschabstand)
SW< 15 μV
MW< 25 μV
LW< 35 μV
TrennschärfeFM ± 300 kHz >80 dBAM ± 9 kHz >45 dB
FehlmischproduktFe + ZF/2 >80 dB
ZF-Festigkeit>90 dB
Begrenzung1,3 μV
Geräuschspannungsabstand>62 dB
AM-Unterdrückung>45 dB
Pilotton-Unterdrückung(19 kHz) >35 dB
Hilfsträger-Unterdrückung(38 kHz) >45 dB

NF-Teil

Ausgangsleistung

(gemessen an 4 Ω, 1 % Klirrfaktor)

Musikleistung2 × 60 Watt
Sinus-Dauertonleistung2 × 36 Watt

Leistungsbandbreite

nach DIN 45 5008 – 30 000 Hz

Klirrfaktor

(gemessen bei 30 W und 1000 Hz< 0,3 %

Dämpfungsfaktor

>25

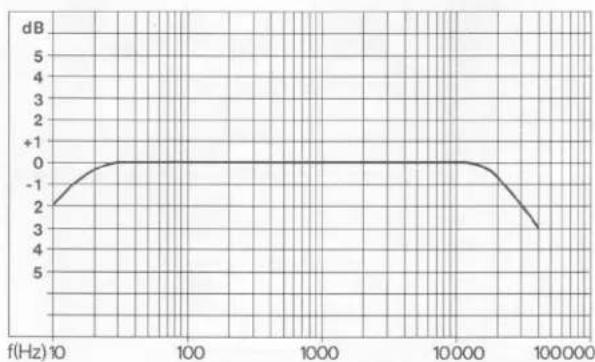

Übertragungsbereich

gemessen bei mechanischer Mittenstellung der Klangregler10 Hz – 40 kHz ± 1,5 dB

Klangregler

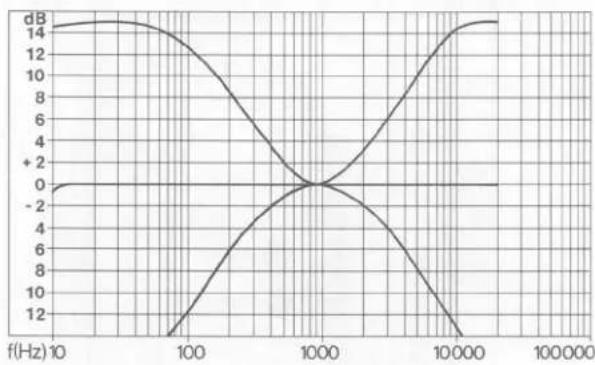

Bässe bei 40 Hz±15 dB
Höhen bei 12,5 kHz±15 dB

Balanceregler

Regelbereich+ 3 bis - 14 dB

Lautstärkeregler

mit einschaltbarer physiologischer Regelcharakteristik.

Fremdspannungsabstand

bezogen auf Nennleistung

AUX, TAPE, MONITORtypischer Wert>65 dB72 dB

bezogen auf Na = 2 x 50 mW

AUX, TAPE, MONITORtypischer Wert> 50 dB60 dB

Übersprechdämpfung bei 1 kHz

zwischen den Eingängen>50 dB
zwischen den Kanälen>45 dB

Eingänge

AUX, TAPE, MONITOR150 mV an 470 kΩ

Ausgänge

4 Lautsprecherbuchsen DIN 41 529, 4 Ω

1 Koaxialbuchse 1/4 inch, für Kopfhörer.

TAPE, AUX

(Kontaktfedern 1/2 und 4/2) 14 mV an 10 kΩ

MONITOR

(Kontaktfedern 1/2 und 4/2) 440 mV an 47 kΩ

Filter

Rumpelfilter

Grenzfrequenz-3 dB 60 Hz
Steilheit12 dB/Oktave

Rauschfilter

Grenzfrequenz-3 dB 6,5 kHz
Steilheit12 dB/Ok tave
Präsenz+5 dB bei 5 kHz
Leistungsaufnahmeca. 210 VA
Netzspannungen110, 120, 220, 240 V

Sicherungen

220, 240 V1,25 A träge
110, 120 V2,5 A träge

Bestückung

6 IC (Integrierte Schaltkreise)
6 Feldeffekt-Transistoren
43 Silizium-Transistoren
4 Silizium-Leistungstransistoren
47 Dioden
2 Silizium-Brückengleichrichter

Funktionsbeschreibung

HF-Teil

Grundprint, AFC, Stummschaltung

Diese Platte enthält alle Verbindungen zwischen den einzelnen Bausteinen und Bedienungselementen, sowie die Spannungsstabilisierung für die Kapazitätsdioden. Die erforderlichen 29 V werden durch J 500 gewonnen und durch die am Anschluß 5 liegende AFC-Spannung geregelt. Die AFC-Spannung wird durch den als steuerbarer Widerstand geschalteten Feldeffekttransistor T 550 geregelt und durch D 550/D 551 begrenzt. Ist T 550 gesperrt, dann entsteht keine AFC-Spannung.

Zur Unterdrückung von Schaltgeräuschen ist die Tastatur und der Festsenderspeicher mit je einem Kurzschlußkontakt versehen. Dadurch wird während des Schaltvorganges das Gate von T 551 an Masse gelegt und damit T 551 gesperrt, der die NF unterbricht. Die von R 563 und C 558 gebildete Zeitkonstante bestimmt die Zeit bis T 551 wieder leitend wird.

AM-Empfangsbereiche

Die integrierte Schaltung J 401 (TBA 570) arbeitet als Mischer, Oszillator, ZF-Verstärker und Demodulator. Das Antennensignal gelangt über C 410 an den Anschluß 2 des J 401.

Die LW-Spule L 404 bildet den Basisoszillator und ist an Punkt 4 angeschlossen. Durch Zuschalten der Spulen L 406 bzw. L 408 wird der Frequenzbereich des Oszillators erweitert. Über den Anschluß 3 des J 401 gelangt die Oszillatorspannung an die Mischstufe. Im Leitungszug des ZF-Verstärkers (Anschluß 15 und 1) liegen die Keramikfilter SFD 455 B, der Transistor T 401 und der LC-Kreis L 405. Hier wird die gesamte ZF-Trennschärfe realisiert.

Das demodulierte Signal steht am Anschluß 5 zur Verfügung.

Bereichsumschaltung

Die AM-Bereichsumschaltung erfolgt über ein von einer Gleichspannung gesteuertes Diodennetzwerk. Die Dioden D 402 bis D 409 werden wahlweise in Durchlaß- oder Sperrichtung betrieben.

LW: D 402 (Antennenkreis) und D 406 (Oszillatorkreis) sind leitend, die anderen gesperrt.

MW: D 401, D 403 (Antennenkreis) und D 407, D 408 (Oszillatorkreis sind leitend, die anderen gesperrt.

KW: D 404, D 405 (Antennenkreis) und D 407, D 409 (Oszillatorkreis) sind leitend, die anderen gesperrt.

FM-Empfangsteil

Die Vorstufe arbeitet mit einem Dual-Gate-MOS-FET (T 361). Die Antennenspannung ist selektiv an das Gate 1 von T 361 angepaßt. Über ein abstimmbares Bandfilter (L 363, L 364) gelangt das HF-Signal an das Gate 1 des ebenfalls mit einem (Dual-Gate-MOS-FET) bestückten Mischers (T 362). Der Oszillator ist mit dem PNP-Transistor T 363 aufgebaut. Über C 375 gelangt die Oszillatorspannung an das Gate 2 von T 362. Die Abstimmung von Vorstufe und Oszillatorkreis erfolgt durch die Kapazitätsdioden D 361 bis D 364. Das Bandfilter L 366, L 368 dient der ersten ZF-Selektion.

FM-ZF

Die ZF-Selektion wird mit dem kapazitiv gekoppelten 4-Kreis-Filter (L 200 bis L 203) und dem Keramikfilter F 200 erreicht. Die Transistorstufen T 200 und T 201 heben die Durchlaßdämpfung der Filter auf. Das 10,7 MHz-Signal wird der integrierten Schaltung J 200 zugeführt, die als Begrenzerverstärker und Demodulator arbeitet. Zusätzlich wird noch die Spannung für die automatische Abstimmung (AFC) erzeugt und am Anschluß 5 des Moduls abgenommen. Am Anschluß 2 des Moduls steht diefeldstärkeabhängigeSpannung für den Abstimmanzeiger zur Verfügung. Sie dient außerdem der Mono/Stereo-Umschaltung des Decoders (Anschluß 8 des Moduls) und nach einer Phasenumkehr durch T 202 auch der Mutingsteuerung (Anschluß 4 des Moduls).

Stereo-Decoder

Der nach dem PLL-Verfahren (Phase Locked Loop) arbeitende Stereo-Decoder ist unter Verwendung des IC μA 758 (J 150) aufgebaut. Die Oszillatorfrequenz wird mit R 155 eingestellt. Der Schmitt-Trigger (T 150, T 151), angesteuert über den Anschluß 2 des Moduls übernimmt die Mono/Stereo-Umschaltung. Die Schaltschwelle kann mit R 221 eingestellt werden. Die damit verbundene Stillegung des Oszillators ist sowohl bei schwach einfallenden FM-Sendern als auch bei AM notwendig. Durch Drücken der Taste MONO wird der Oszillator ebenfalls abgeschaltet.

Durch T 152, bzw. T 153 wird das NF-Signal des linken und rechten Kanals verstärkt und steht an den Anschlüssen 6 bzw. 7 des Moduls zur Verfügung.

NF-Teil

Netzteil und Stromversorgung

Ein streufeldarmer Schnittbandkern-Netztransformator für Netzspannungen von 110, 117, 220 und 240 V dient in Verbindung mit 2 Si-Gleichrichtern B 20 C 2200 der Stromversorgung der Endstufen. Über die Dioden D 910 – D 913 wird eine Gleichspannung von 12 V für die Anzeigelampen bereitgestellt.

Die Gleichspannung für den Preomat wird über die Dioden D 904 und D 905 erzeugt. Der Stereo-Decoder erhält eine Gleichspannung von 23 V über die Dioden D 900 – D 903, gleichzeitig wird mit dieser Spannung über den IC 900 eine stabilisierte Spannung von 15 V und über den Transistor T 900 eine Spannung von -14,5 V erzeugt, die zur Speisung der Impedanzwandler, Phono-Vorverstärker, Zwischenverstärker und HF-Teil benützt werden.

Phono-Vorverstärker

Der 3-stufig ausgelegte Vorverstärker (T 520, T 521, T 522) besitzt eine frequenzabhängige Gegenkopplung. Die Entzerrung erfolgt der Schneidkennlinie entsprechend mit 3180, 318 und 75 μs. Frequenzbestimmende Bauteile sind: R 528, R 529, C 523 und C 524. Die Eingangsimpedanz beträgt 47 kOhm. Bei 1 kHz ist die Verstärkung ca. 100-fach.

Eingänge

Die Eingänge Tape, Aux und Monitor sind über 5-pol-DIN-Buchsen mit dem Eingangsimpedanzwandler verbunden, der mit den Transistoren T 540 und T 541 bestückt ist. Die Eingangsimpedanz beträgt 470 kOhm.

Regelverstärker

Vom Eingangsimpedanzwandler kommend gelangt das NF-Signal an den Tandem-Lautstärkeregler. Gleichzeitig besitzt dieses Potentiometer Abgriffe für die physiologische Lautstärkeregelung, zuschaltbar mit dem Schalter „Loudness“. Der nachfolgende Zwischenverstärker mit einer Verstärkung von ca. 26 dB gleicht die Dämpfung der nachfolgenden Klangreglernetzwerke aus. Über diese Stufe wird die Balance (R 700) und mit R 701 gleiche Verstärkung beider Kanäle eingestellt. Gleichzeitig kann mit dem Schalter S 6 (Presence) eine Anhebung der Verstärkung bei 5 kHz um 5 dB erreicht werden.

Das aktive Rausch-Rumpel-Filter ist mit den Transistoren T 740, T 741 bestückt. In Ruhestellung der Tasten „Lo- und Hi-Filter“ ist die Verstärkung über den gesamten Frequenzbereich ca. 0 dB. Mit den Schaltern S 8 (Lo-Filter) und S 9 (Hi-Filter) ist die Rausch- und Rumpelunterdrückung einschaltbar. Frequenzbestimmend für die Tiefenabsenkung unterhalb 50 Hz sind R 102, R 103, C 107, C 108 und für die Höhenabsenkung über 6,5 kHz R 740, R 742, C 741, C 109.

Mit dem anschließenden Klangregelnetzwerk, bestückt mit 4 Schiebereglern lassen sich die Höhen und Tiefen in jedem Kanal getrennt regeln. Um Exemplarstreuungen gering zu halten, sind die Regler mit Abgriffen versehen, die mit R 705 und R 709 beschaltet sind. Bei gedrückter Taste S 11 (Linear) wird das Klangregelnetzwerk umgangen, wobei unabhängig von der Klangreglerstellung ein linearer Frequenzgang erreicht wird.

Endverstärker

Über den Differenzverstärker mit den Transistoren T 800 und T 801 gelangt das Signal an den Treibertransistor T 802. Die NPN-Leistungstransistoren T 303 und T 302 werden über das komplementäre Treiberpaar T 301 und T 302 angesteuert. Die starke Gegenkopplung R 805 und R 806 bestimmt die Verstärkung und garantiert einen geringen Klirrfaktor. Die Ruhestromeinstellung erfolgt mit R 303. Über den Betriebsartenschalter wird das Signal den Lautsprechern zugeführt. Der Betriebsartenschalter S 15 – S 22 in Verbindung mit der Lautsprecher-Matrix ermöglicht es auf Stereo, Quadro 1, Quadro 2 oder 2 x Stereo umzuschalten.

Die Endstufen sind elektronisch gegen zu niedrige Abschlußwiderstände einschließlich Kurzschluß an den Lautsprecherausgängen geschützt. Die zur Wiedergabe der positiven Halbwellen vorgesehenen Transistoren T 301 und T 303 werden wie folgt geschützt: Der Spannungsabfall am Emitter-Schutzwiderstand R 307 ändert sich in Abhängigkeit der Belastung.

Über einen Spannungsteiler R 820 und R 821 wird der Transistor

Abgleichanleitung

Stereodecoder Art.-Nr. 241 712

Werksseitig wurden folgende Prüfungen durchgeführt: Klirrfaktor, Übersprechdämpfung, Störspannung, Stereoschalter.

Das Potentiometer R 155 (19 kHz) ist auf ± 50 Hz genau eingestellt und verlackt.

Ein weiterer Abgleich ist nicht erforderlich. Beim Austausch muß R 217 auf dem UKW-ZF-Modul auf min. Übersprechen nachgestimmt werden.

UKW-ZF-Modul Art.-Nr. 241 711

Die ZF-Kreise sind auf die jeweilige Keramikfilter-Frequenz abgeglichen. L 205 ist auf 22 μH eingestellt. L 204 ist vorabgeglichen und muß auf optimalen Nulldurchgang und gerade Umwandlerkennlinie justiert werden.

Die Bandfilter L 366 und L 368 auf dem UKW-Modul sind auf die ZF-Durchlaßkurve abzugleichen.

Die Potis R 217 (Stereo-Übersprechen min.), R 222 (Muting) und R 221 (Stereoschwelle) sind nicht voreingestellt und müssen justiert werden.

UKW-Modul Art.-Nr. 241 710

Das UKW-Modul ist abgeglichen und die Eingangsempfindlichkeit geprüft.

Die Bandfilter L 366 und L 368 sind auf das ZF-Modul (Durchlaßkurve) abzustimmen.

AM-Modul Art.-Nr. 241 709

Das AM-Modul ist abgeglichen.

Die ZF braucht nicht justiert zu werden.

Eine Korrektur des C-Abgleichs und der KW-Abgleich sind jedoch erforderlich.

Decoder-Abgleich

Den Kontaktstift 2 des Stereodecoder-Moduls über 22 kOhm an den Kontaktstift 4 (+15 V) legen.

ZF-Modul ziehen.

Frequenzzähler an MP 1 (Pin 11 IC 150) über 1 MOhm Entkopp- lungswiderstand anschließen.

Mit dem Potentiometer R 155 auf 19 kHz ± 0,5 % einstellen. (An MP 1 ist ein Rechteck-Signal von ca. 4 V _ss mit einem Oszillografen meßbar).

Anschließend ZF-Modul wieder einstecken und mit R 217 minimales Übersprechen einstellen.

UKW-ZF-Abgleich

Keramik-Kondensator C 213 an der Bandfilterseite (L 203) ab- löten und Wobbelsender über diesen Kondensator anschließen. Sichtgerät mit Diodentastkopf über 10 pF mit MP 2 verbinden.

T 821 angesteuert. Dieser Transistor bildet einen Nebenschluß zur Basis-Emitterstrecke von T 301. Dadurch wird eine wirksame Strombegrenzung erreicht. Die Strombegrenzung der Transistoren T 302 und T 304 die der Wiedergabe der negativen Halbwellen dienen, erfolgt in gleicher Weise. Bei diesem Schaltungskonzept sind die Spannungsteiler so ausgelegt, daß der Einsatzpunkt der Strombegrenzung durch den Abschlußwiderstand beeinflußt wird. Bei zu niedrigem Abschlußwiderstand oder Kurzschluß setzt die Strombegrenzung wesentlich früher ein, um die thermische Belastung der Endtransistoren gering zu halten.

Zusätzlich ist auf dem Kühlkörper der Endtransistoren ein Thermoschalter angebracht, der bei einer Erwärmung auf ca. 95°C die Netzspannung unterbricht.

Ergibt sich, infolge eines Defektes in der Endstufe eine ungleiche Belastung der positiven und der negativen Versorgungsspannung, so liegt an R 310 eine Spannung an die den Sicherungswiderstand durch Erwärmung zum Ansprechen bringt. Dieser unterbricht die Stromzufuhr wodurch eine Beschädigung der Lautsprecher durch eine Gleichspannung vermieden wird.

Im Wobbelbetrieb (10,7 MHz-Bereich) die abstimmbare Marke auf das Maximum der sichtbaren Durchlaßkurve (Resonanzkurve des Keramikfilters) stellen und beim weiteren ZF-Abgleich nicht verändern. Keramik-Kondensator C 213 wieder einlöten.

Wobbelsender über 10 nF an Gate 1 des Mischtransistors T 362 (im Schaltbild unterer Gate-Anschluß) einspeisen.

Die Bandfilter L 366, L 368, L 200, L 201, L 202 und L 203 auf optimale Durchlaßkurve abgleichen, bezogen auf das vorher ermittelte Maximum des Keramikfilters. Das Sichtgerät bleibt hierfür mit einem Diodentastkopf über 10 pF am MP 2 angeschlossen. Die Spule L 205 ist auf 22 μH eingestellt und darf nicht verändert werden.

Das Sichtgerät direkt oder über einen Spannungsteiler 10 : 1 (ohne Diodentastkopf) an den Steckkontakt 6 der UKW-ZF-Modulplatte anschließen.

S-Kurve wird sichtbar.

Mit L. 204 auf optimalen Nulldurchgang und gerade Umwandlerkennlinie abgleichen.

Mit R 556 Nulldurchgangs-Anzeige (Centertuning) in Mittenstellung bringen.

Justierung der Abstimmspannung der Varicap-Dioden

Voltmeter (DC) an Mittelabgriff (Schleifer) des Abstimmpotis auf dem Drehko anschließen.

Drehko herausdrehen.

Mit R 554 (auf der Grundplatte) 29 V einstellen.

Drehko eindrehen.

Mit R 355 (auf dem Festsenderspeicher-Modul) 3,8 V einstellen.

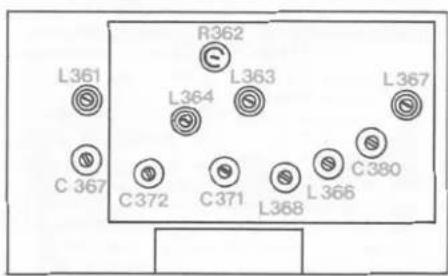

UKW-Vorkreise und Oszillator

Potentiometer R 362 so einstellen, daß am Schleifer 6,5 V stehen. FM-Abgleichsender symmetrisch über den Antennen-Eingang einspeisen und 88 MHz (moduliert) einstellen.

Skalenzeiger auf die Marke 88 MHz.

Mit L 367 (Oszillatorspule) auf Max. "Signal-Strength" und O-Durchgang "Centertuning" stellen.

Vorkreise L 361, L 364 und L 363 auf Max. "Signal-Strength" stellen.

FM-Abgleichsender auf 106 MHz.

Skalenzeiger auf die Marke 106 MHz.

Mit C 380 (Oszillator-C) auf Max. "Signal-Strength" und O-Durchgang "Centertuning" stellen.

Vorkreise C 367, C 372 und C 371 auf Max. "Signal-Strength" stellen.

Abgleich mehrmals wiederholen, letzter Abgleich ist der C-Abgleich.

Mit der Koppelschleife durch Bewegen Spannungsmax. an "Signal-Strength" einstellen, anschließend in Richtung L 363 drücken bis die Ausgangsspannung an "Signal-Strength" um ca. 10 % gefallen ist.

Frequenzanzeige

Skalenzeiger auf 88 MHz und mit R 355 Frequenzanzeige-Instrument auf 88 MHz stellen.

Skalenzeiger auf 106 MHz und mit R 352 Frequenzanzeige-Instrument auf 106 MHz stellen.

Muting

Mutingschwelle (Empfangsfrequenz 99 MHz) mit R 222 auf 40 μV HF-Eingangsspannung einstellen.

Stereoschwelle

Stereoschwelle (Empfangsfrequenz 99 MHz) mit R 221 auf 20 μV HF-Eingangsspannung einstellen.

AM-ZF-Abgleich

SW-Taste drücken.

Wobbler ca. 460 kHz mit 1 - 10 mV am Antennen-Eingang ein- speisen.

Sichtgerät am Punkt 9 der AM-Modulplatte anschließen.

Durchlaßkurve wird sichtbar.

Mit L 405 auf optimale Kurvenform abgleichen.

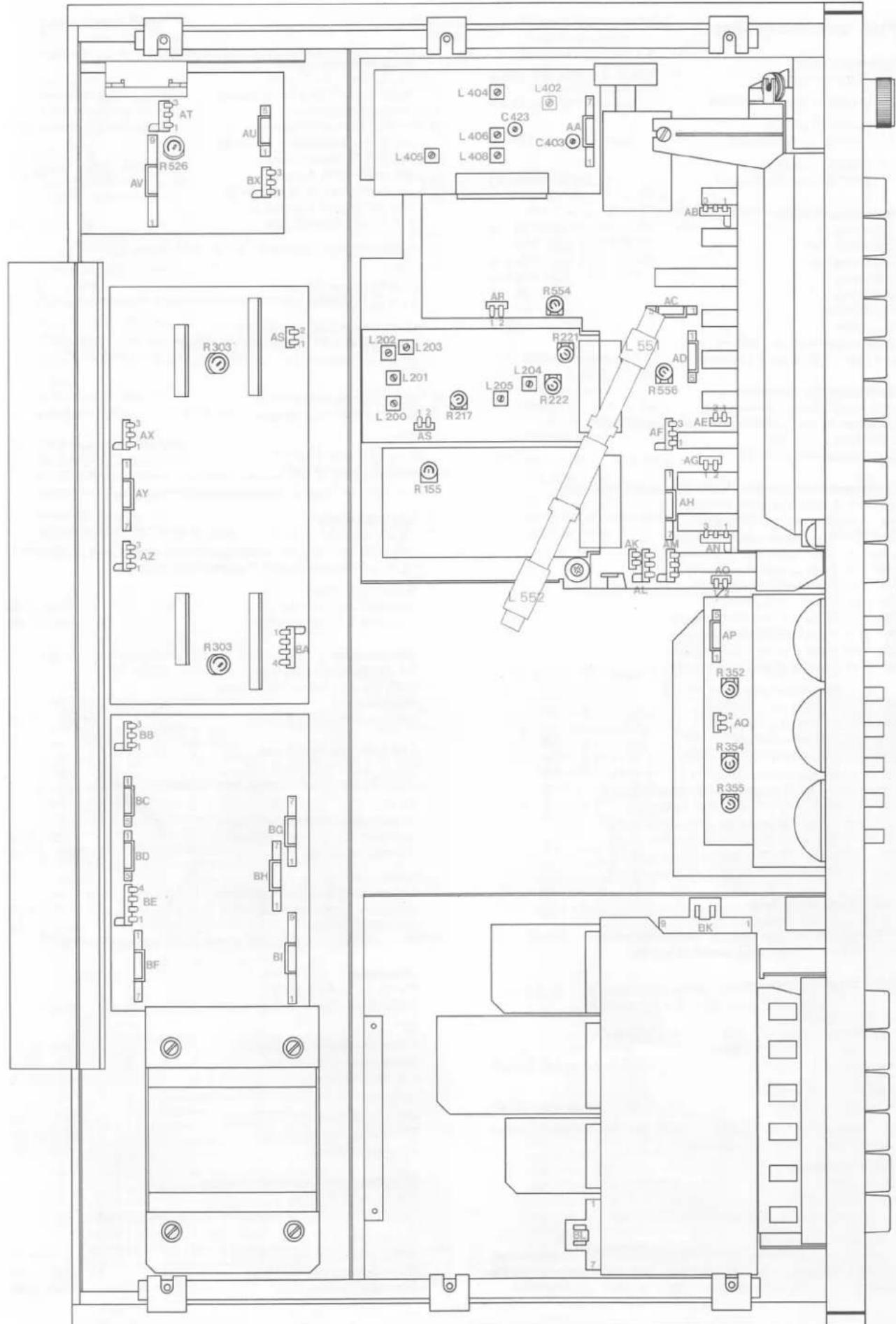

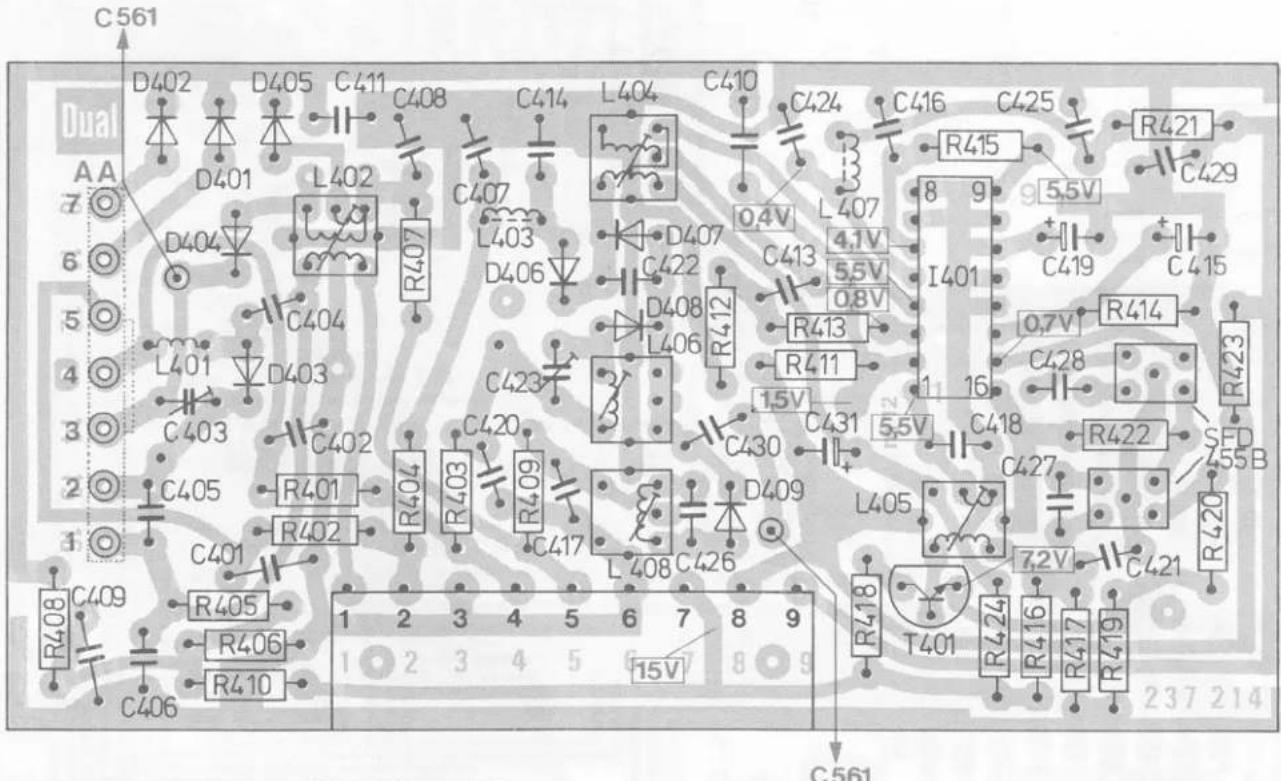

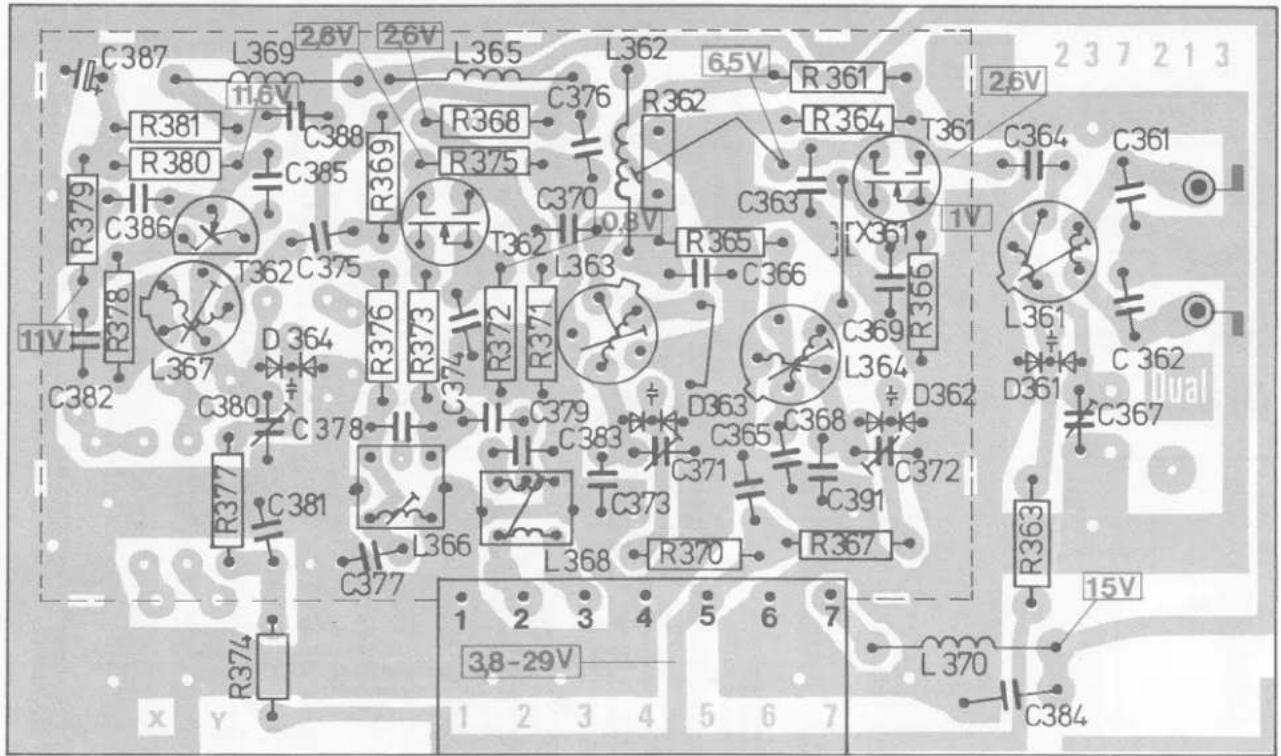

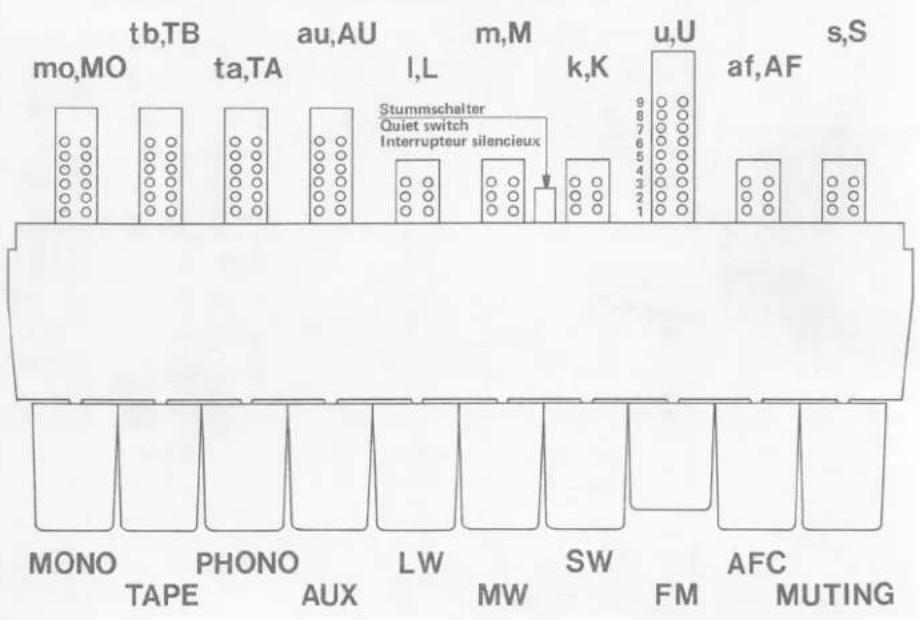

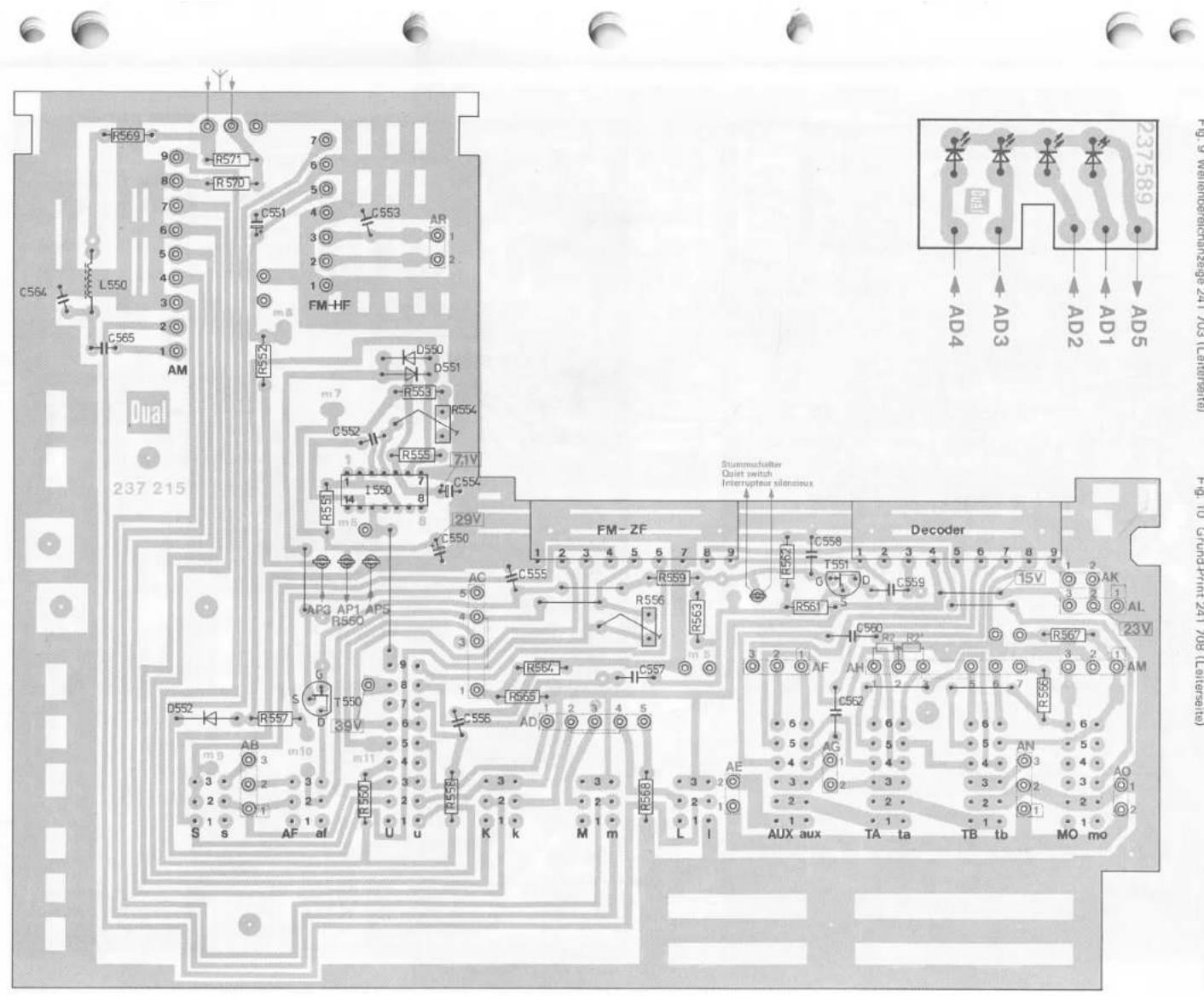

Fig. 1 Abgleichpositionen und Lageplan der Steckverbindungen
1 2 BM 5 BN 1 7 BP BO 1 3 BR 3 BS 1 2 BT 1 4 FRONT OFF STEREO QUADRO 1 QUADRO 2, 2*STEREO

R362 L361 L363 L364 L367 C 367 C372 C371 L368 L366 C380

AM-HF-Abgleich

LW-Taste drücken.

HF-Sender mit 160 kHz (moduliert) am Antennen-Eingang ein- speisen.

Skalenzeiger auf 160 kHz (Marke) stellen.

Mit L 404 Max. an "Signal-Strength" einstellen.

L 552 auf dem Ferritantennenstab ebenfalls auf Max. einstellen.

MW-Taste drücken.

HF-Sender auf 560 kHz (moduliert) am Antennen-Eingang ein speisen.

Skalenzeiger auf 560 kHz (Marke) stellen.

Mit L 406 Max. an "Signal-Strength" einstellen.

Mit L 551 auf dem Ferritantennenstab ebenfalls auf Max. einstellen.

HF-Sender auf 1450 kHz (Marke) stellen.

Mit C 423 (Oszillator) und C 403 Vorkreis Max. an "Signal-Strength" einstellen.

L- und C-Abgleich mehrmals wiederholen.

SW-Taste drücken.

6,5 MHz (moduliert) am Antennen-Eingang einspeisen.

Skalenzeiger auf 6,5 MHz (Marke) stellen.

Mit L 408 (Oszillator) und L 402 (Vorkreis) Max. an "Signal Strength" einstellen.

BU 1 5 R 705 R 705' BV 1 5 R 701 R 701'

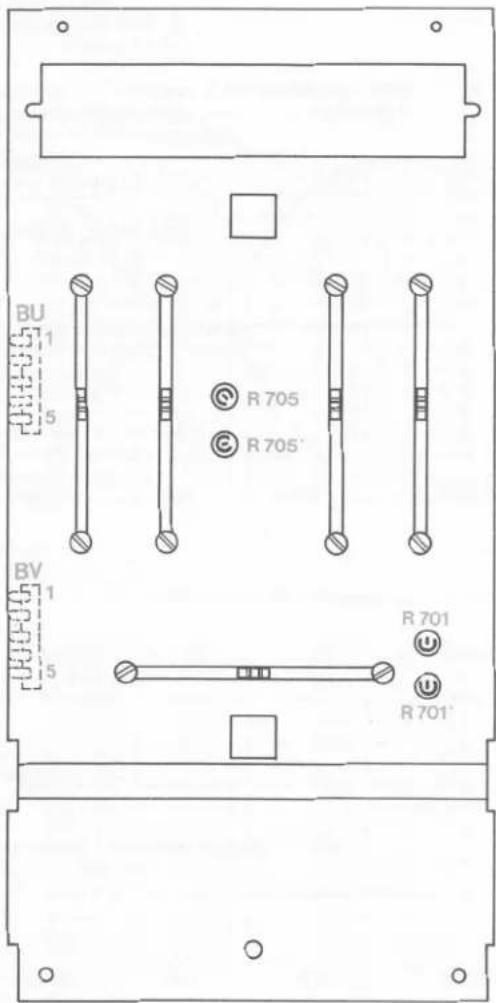

Fig. 2 Abgleichpositionen und Lageplan der Steckverbindungen
DUAL KA 260 - L- und C-Abgleich mehrmals wiederholen. - 2

Prüf- und Justierdaten

Stromaufnahme

bei 220 V im Leerlaufmax. 140 mA (ca. 12 W)
mit eingeschaltetem Laufwerkmax. 200 mA (ca. 20 W)
bei Vollast (2 Kanäle)
12 V (36 W) an 4 Ω/Kanalmax. 1,1 A (ca. 135 W)
bei Vollast (4 Kanäle)
12 V (36 W) an 4 Ω/Kanalmax. 1,4 A (170 W)

Betriebsspannungen

Spannung "V"ca. 23 V
Spannung "W"ca. 15 V
Spannung "X"ca. - 14,5 V
Spannung "Y"ca. - 14,5 V
Spannung "Z"ca. 39 V
Beleuchtungca. 12 V
Endstufen ± 25 bis ± 29 V
Spannungsabfall bei 1000 Hzund 8,9 V (20 W) an 4 /Kanalmax. 8 V

Ruhestrom der Endstufen

nach ca. 2 Minuten Betriebszeitca. 30 mA
gemessen an der Sicherung (positive Spannung), einstellbar mit R 303
Spannungsabfall an R 30710 mV

Kurzbezeichnung für Regler, Schalter und Einstellung

La= Lautstärkeregler VOLUME
Ba= Balanceregler BALANCE
KI= Klangregler BASS, TREBLE
Lou= Taste LOUDNESS gedrückt
Lin= Taste LINEAR gedrückt
Ph= Taste PHONO gedrückt
Ta= Taste TAPE gedrückt
Mo= Taste MONITOR gedrückt
Pr= Taste PRESENCE gedrückt
Lo= Taste LO-FILTER gedrückt
Hi= Taste HI-FILTER gedrückt

Betriebsartenschalter MODE

St= in Stellung STEREO
Q 1= in Stellung QUADRO I
Q 2= in Stellung QUADRO II
2 St= in Stellung 2 x STEREO
1= Regler offen
2= Regler in mechanischer Mittenstellung
3= Regler in “-” bzw. “0”-Stellung
6= Regler 6 dB unter Vollaussteuerung
10= Regler 10 dB unter Vollaussteuerung
20= Regler 20 dB unter Vollaussteuerung
40= Regler 40 dB unter Vollaussteuerung

Verstärkungseinstellung

Ta, St, La 1, KI 2, Ba 2
1000 Hz, 145 mV am Eingang TAPE einspeisen.
Mit R 701 11,5 V an 4 Ω /Kanal einstellen.

Elektronische Sicherung

Ta, St, La 1, KI 2, Ba 2
1000 Hz einspeisen,
Ausgangsspannung 12 V (36 W) an 4 Ω/Kanal.
Ausgänge mit 2 Ω abschließen.
Netzstromaufnahme1,1 – 1,4 A (ca. 200 W)
Ausgänge kurzschließen
Netzstromaufnahme0,7 – 0,9 A (ca. 120 W)
Bei Kurzschluß am Ausgang muß die Netzstromaufnahme niedriger sein als bei 2 Ω Abschluß.

Thermosicherung

Ta, St, La 1, KI 2, Ba 2
1000 Hz einspeisen,
Ausgangsspannung 12 V (36 W) an 4 Ω/Kanal.
Ausgänge kurzschließen.
Nach 10 bis 15 Minuten Kurzschluß muß der Thermoschalter die Netzspannung unterbrechen und nach weiteren 1 bis 3 Minuten wieder einschalten.

Ausgangsspannungen

Ta, St, La 1, KI 2, Ba 21000 Hz ca. 150 mV einspeisen.Ausgangsspannungan 4 Ω/Kanal FRONTam Kopfhörerausgang PHONESmit 400 Ω abgeschlossenam MONITOR-Ausgangam TAPE und AUX.-AusgangKontaktfedern 1/2 und 4/2mit 10 kΩ abgeschlossen12 V5 - 6 V140 - 170 mV4 - 5 mV

Eingangssignal reduzieren (8 V an 4 Ω/Kanal FRONT)

Q 1
an 4 Ω/Kanal FRONT6,5-7V
an 4 Ω/Kanal REAR1,5-2,5V
Qu*2 (einkanalig angesteuert)
an 4 Ω/FRONT (angesteuerter Kanal)6,5-7V
an 4 Ω/Kanal REAR4-5V
Beide Kanäle angesteuertan den REAR-Ausgängen
nahe 0V
2 St
an 4 Ω/Kanal FRONT6,5 –7V
an 4 Ω/Kanal REAR4 –5V

Lautstärkeregler

Ta, St, La 1, KI 2, Ba 2
1000 Hz ca. 150 mV einspeisen (Vollaussteuerung). Lautstärke-regler auf Parallelität der Reglerbahnen prüfen.
Kanalabweichung
zwischen La 1 und La 2max. 3 dB
zwischen La 2 und La 40max. 5 dB

Balanceregler

Ta, St, La 2, KI 2, Ba 21000 Hz ca. 150 mV einspeisenRegelbereich,bezogen auf die 0-dB-Linie+ 4 bis -14 dB

Linearität des Verstärkers

Ta, St, La 1, KI 2, Ba 2
1000 Hz ca. 150 mV einspeisen (Vollaussteuerung).
La 10
Abweichung von der 0-dB-Linie zwischen 40 Hz und 12,5 kHz ± 1,5 dB
Kanalabweichungmax. 3 dB
La 40, Lin
Abweichung von der 0-dB-Linie zwischen 40 Hz und 12,5 kHz ± 1,5 dB
Kanalabweichungmax. 3 dB
Frequenzgangkorrektur bei 40 Hz mit R 705 vornehmen.

Klangregler

Ta, St, La 1, KI 2, Ba 21000 Hz ca. 20 mV einspeisen.
KI 1
Höhenanhebung bei 12,5 kHz14 – 17 dB
Baßanhebung bei 40 Hz13 – 16 dB
Kanalabweichungmax. 3 dB
KI 3
Höhenabsenkung bei 12,5 kHz14 – 17 dB
Baßabsenkung bei 40 Hz14 – 17 dB
Kanalabweichungmax. 3 dB

Physiologische Lautstärkeregelung

Ta, St, La 1, KI 2, Ba 2
1000 Hz ca. 150 mV einspeisen (Vollaussteuerung).
La 40, Lou
Höhenanhebung bei 12,5 kHz3,5 – 5,5 dB
Baßanhebung bei 40 Hz14 – 17 dB
Kanalabweichungmax. 3 dB

Lo-Hi-Presenz-Filter

Ta, St, La 1, KI 2, Ba 2

1000 Hz ca. 150 mV einspeisen (Vollaussteuerung).

La 10, Lo

Absenkung bei 25 Hz11 – 17 dB
Absenkung bei 50 Hz1 – 4 dB
Anhebung bei 100 Hz1 – 3 dB
La 10, Hi
Absenkung bei 13 kHz11 – 17 dB
Absenkung bei 6,5 kHz1 – 4 dB
Absenkung bei 4 kHz1 – 3 dB
La 10, Pr
Anhebung bei 6 kHz1 – 6 dB
Anhebung bei 5 kHz3 – 7 dB
Anhebung bei 4 kHz1 – 4 dB

Symmetrie und Frequenzgang des Vorverstärkers

Ph, St, La 1, KI 2, Ba 2

1000 Hz ca. 1,5 mV am Phono-Vorverstärker einspeisen und mit R 526 beide Kanäle symmetrieren.

La 20

Baßanhebung bei 40 Hz17,5 ±2 dB
Höhenabsenkung bei 12,5 kHz15 ±2 dB

Eingangsempfindlichkeit

St, La 1, KI 2, Ba 2

1000 Hz einspeisen. Vollaussteuerung 12 V (36 W) an 4 Ω / Kanal soll bei folgenden Eingangsspannungen erreicht werden:

PHONO-Eingang1,4 – 1,7 mV
AUX-MONITOR-TAPE-Eingang140 – 170 mV

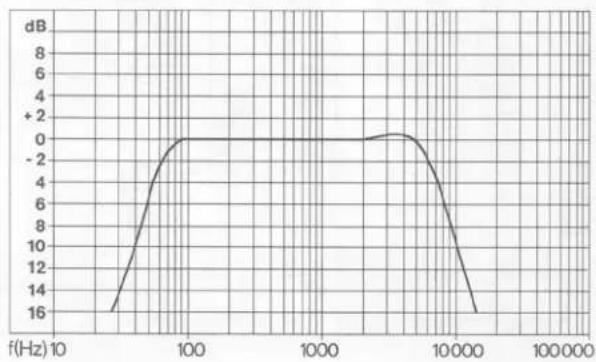

Fig. 3 Wirkungsbereiche der Klangregler
0 dB = Baß- und Höhenregler in Mittenstellung
DUAL KA 260 - Eingangsempfindlichkeit - 1

line | f(Hz) | dB (Curve 1) | dB (Curve 2) | |-------|--------------|--------------| | 10 | 14 | 0 | | 100 | 10 | -2 | | 1000 | 0 | 0 | | 10000 | -2 | 14 | | 100000| -4 | 14 |

Fig. 5 Leistungsbandbreite
DUAL KA 260 - Eingangsempfindlichkeit - 2

line | f(Hz) | dB | |-------|----| | 10 | 2 | | 100 | 0 | | 1000 | 0 | | 10000 | 0 | | 100000| 3 |

Übersteuerungsfestigkeit

PHONO-Eingangbezogen auf Ue = 1,5 mV>28 dB
AUX- und TAPE-Eingangbezogen auf Ue = 150 mV>28 dB

Klirrfaktor

Ta, St, La 1, KI 2, Ba 2 1000 Hz ca. 150 mV einspeisen (Vollaussteuerung)

Klirrfaktor bei 40 Hz, 1 kHz und 12,5 kHz
bei Ua = 12 V (36 W)< 1 %
bei Ua = 10 V (25 W)< 0,5 %
bei Ua = 2 V (1 W)< 0,3 %

Störspannung

St, La 3, KI 2, Ba 2
Störspannungmax. 1 mV
Ta, St, La 1, KI 2, Ba 2
TAPE-Eingang mit 47 k abgeschlossen
Störspannungmax. 3 mV
Mo, St, La 1, KI 2, Ba 2
Störspannungmax. 6 mV
Ph, St, La 1, KI 2, Ba 2
Laufwerk eingeschaltet, Tonarm neben der Stütze
Störspannungmax. 70 mV

Fig. 4 Wirkungsweise der Hi-Low-Filter
DUAL KA 260 - Störspannung - 1

line | f(Hz) | dB | |-------|-----| | 10 | 16 | | 100 | 0 | | 1000 | 0 | | 10000 | 0 | | 100000| 16 |

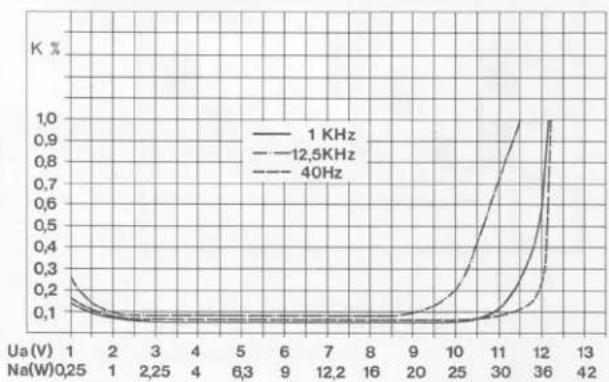

Fig. 6 Klirrgrad bei 40 Hz, 1000 Hz, 12500 Hz in Abhängigkeit von der Ausgangsleistung
DUAL KA 260 - Störspannung - 2

Ausgabe 3/November 1977

215.222221.223
220

mo,MO tb,TB ta,TA au,AU I,L m,M k,K u,U af,AF s,S Stummschalter Quiet switch Interrupteur silencieux 9 8 7 6 5 4 3 2 1 MONO TAPE PHONO AUX LW MW SW FM AFC MUTING AFC

Transistoren von der Anschlußseite gesehen

von der Bestückungsseite gesehen

Spannungen gemessen mit Instrument R_i=7-10 MΩ

Gezeichnete Schalterstellung FM

= In Schalterstellung FM gegen Masse.

= In Schalterstellung AM gegen Masse.

Änderungen vorbehalten

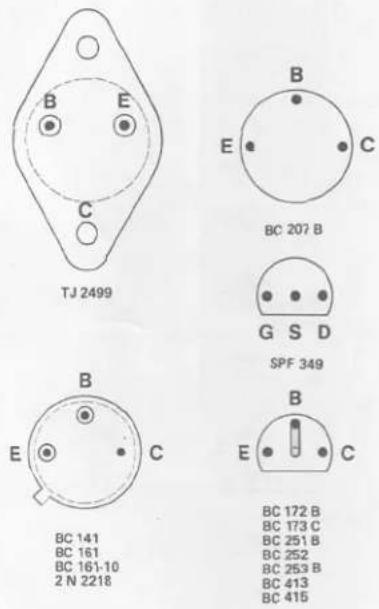

Transistoren von der Anschlußseite gesehen Transistors as seen from the connecting side Transistors vus du côté des connexions
B E C TJ 2499 B E C BC 207 B G S D SPF 349 B E C BC 141 BC 161 BC 161-10 2 N 2218 B E C BC 172 B BC 173 C BC 251 B BC 252 BC 253 B BC 413 BC 415

DUAL KA 260 - Störspannung - 5
Änderungen vorbehalten Alterations reserved Sous réserve de modifications Ausgabe 3/November 1977

300304821, 820305307808
301302303310822, 823306308, 309
910808
820302, 821204
308303, 822, 301

Fig. 9 Wellenbereichanzeige 241 703 (Leiterseite) Fig. 10 Grund-Print 241 708 (Leiterseite) 237589 AD5 AD1 AD2 AD3 AD4 D550 AD1 AD2 AD3 AD4 237589 AD1 AD2 AD3 AD4 D550 AD1 AD2 AD3 AD4 237589 AD1 AD2 AD3 AD4 D550 AD1 AD2 AD3 AD4 237589 AD1 AD2 AD3 AD4 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 D550 AD1 AD2 AD3 MO mo Sustimmlabte Quick switch Interruptor statorux FM-ZF R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R556 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R550 R551 R571111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77m77n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89n89m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m m n 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 237 23

Fig. 9 Wellenbereichanzeige 241 703 (Leiterseite)
Fig. 10 Grund-Print 241 708 (Leiterseite)

Fig. 11 UKW-HF-Teil 241 710 (Leiterseite)
C387 L369 2.6V 2.6V L365 L362 6.5V R361 R364 T361 2.6V C364 C361 R381 11.6V R380 C388 C385 R369 R368 R375 C376 C370 0.8V R362 C363 X361 1V R379 C386 T362 C375 R378 L367 D 364 C382 R376 R373 R372 R371 L363 R365 C366 C369 L364 D362 R366 C3801 C 378 C379 C383 C365 C372 D363 C371 C391 C391 R367 R363 15V L 370 C384 1 2 3 4 5 6 7 3.8-29V

Fig. 12 AM-Teil 241 709 (Leiterseite)
C561 Dual AA 7 6 5 4 3 2 1 R408 C409 R406 R410 C406 D402 D401 L402 C408 C407 L403 D406 C423 C420 R403 R409 C417 L408 C426 D409 C424 C416 C425 R415 R421 C429 C419 C415 I401 8 9 4.1V 5.5V 0.8V R413 R411 1.5V C431 5.5V C418 R422 SFD L405 7.2V C427 R420 T401 R424 R416 R417 R419 C561

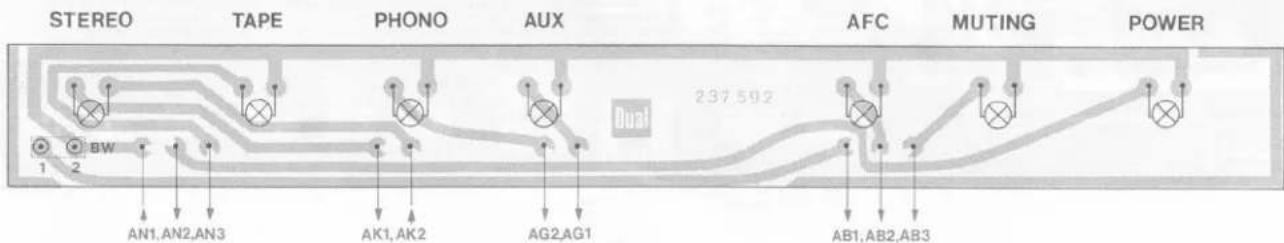

Fig. 13 Funktionsanzeigeplatte 237 592 (Leiterseite)
DUAL KA 260 - Störspannung - 9


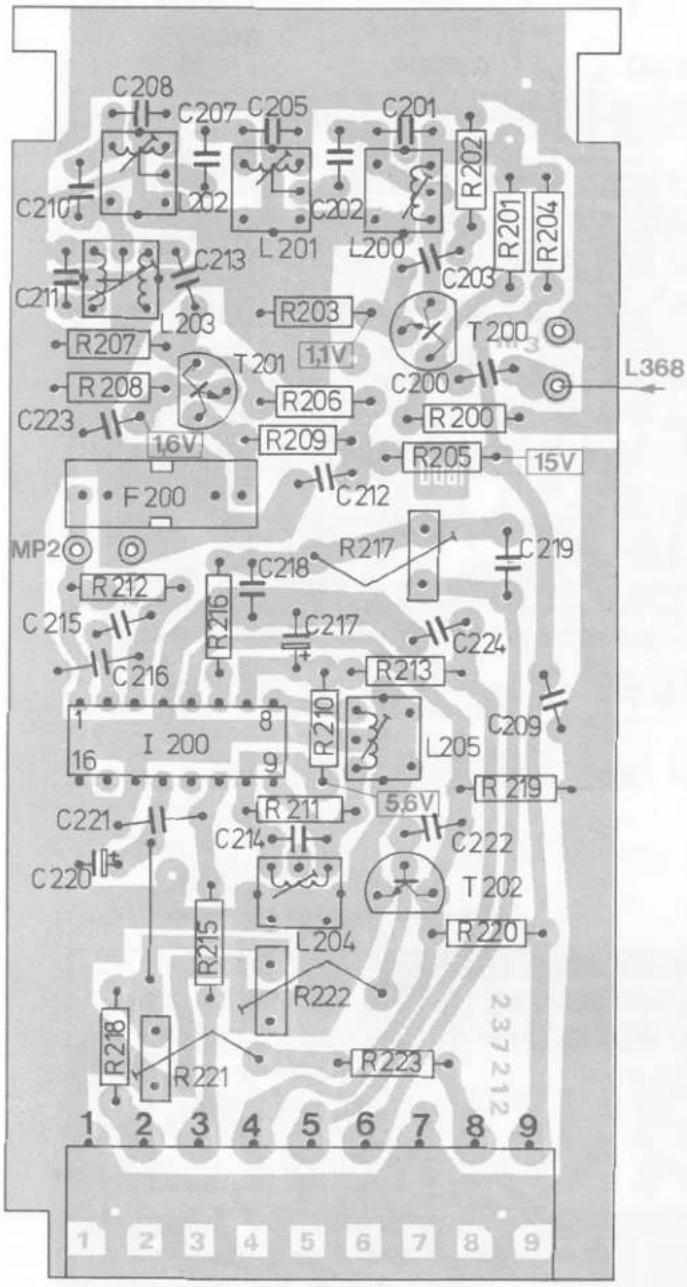

Fig. 14 UKW-ZF-Teil 241 711 (Leiterseite)
C208 C207 C205 C201 C210 L201 L200 R202 R201 R204 C213 L203 R203 T200 R207 R208 C223 16V R206 R209 R205 15V F200 MP2 R212 C218 R217 C219 C215 R216 C217 C224 R213 I 200 8 C209 16 V 9 8 L205 R219 C221 C214 R211 5.6V C222 C220 L204 R222 T 202 R220 R215 R218 R221 R223 1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9

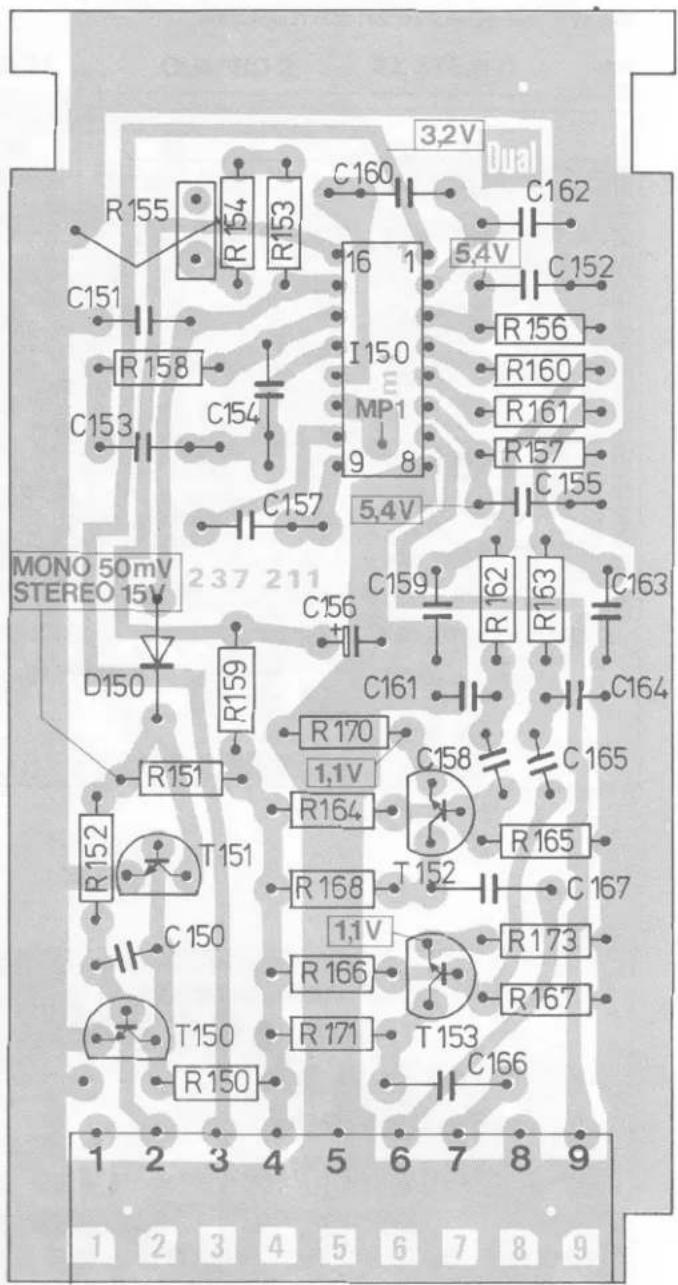

Fig. 15 Stereo-Decoder 241 712 (Leiterseite)
3,2V R155 C160 C162 R154 R153 16 1 5,4V C151 R158 I150 MP1 9 8 R156 R160 R161 R157 C155 C153 C154 C157 5,4V MONO 50mV STEREO 15V 237 211 C156 C159 R162 R163 C163 D150 R159 C161 C164 R170 C158 C165 R164 R165 T152 R168 C167 C150 R166 R173 R167 T150 R171 T153 R150 C166 1 2 3 4 5 6 7 8 9

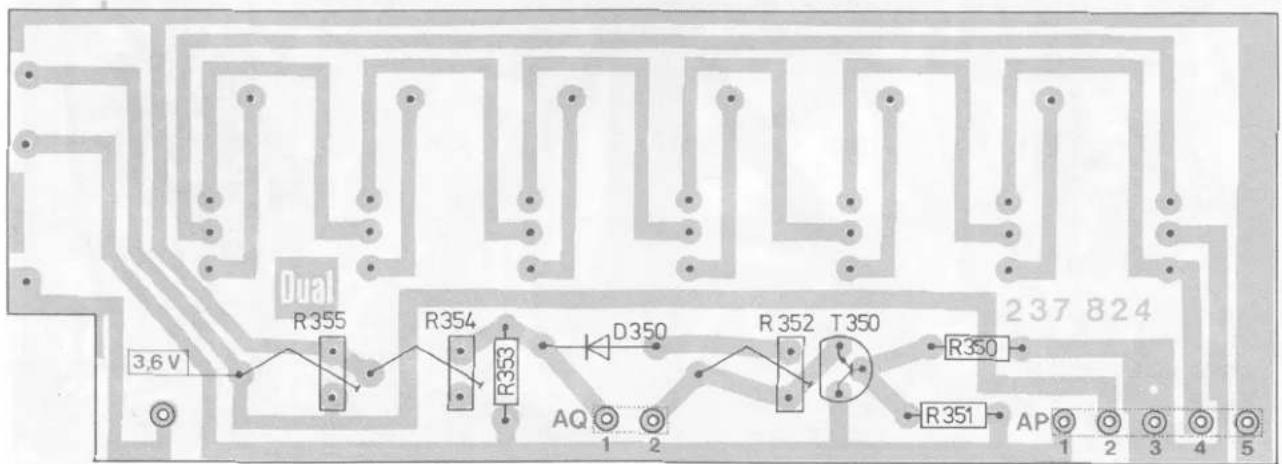

Fig. 16 Festsenderspeicher 236 873 (Leiterselte)
Dual 3,6 V R355 R354 R353 D350 R352 T350 AQ 1 2 R350 R351 AP 1 2 3 4 5 237 824

Fig. 17 Steuerverstärker 241 695 (Leiterseite)

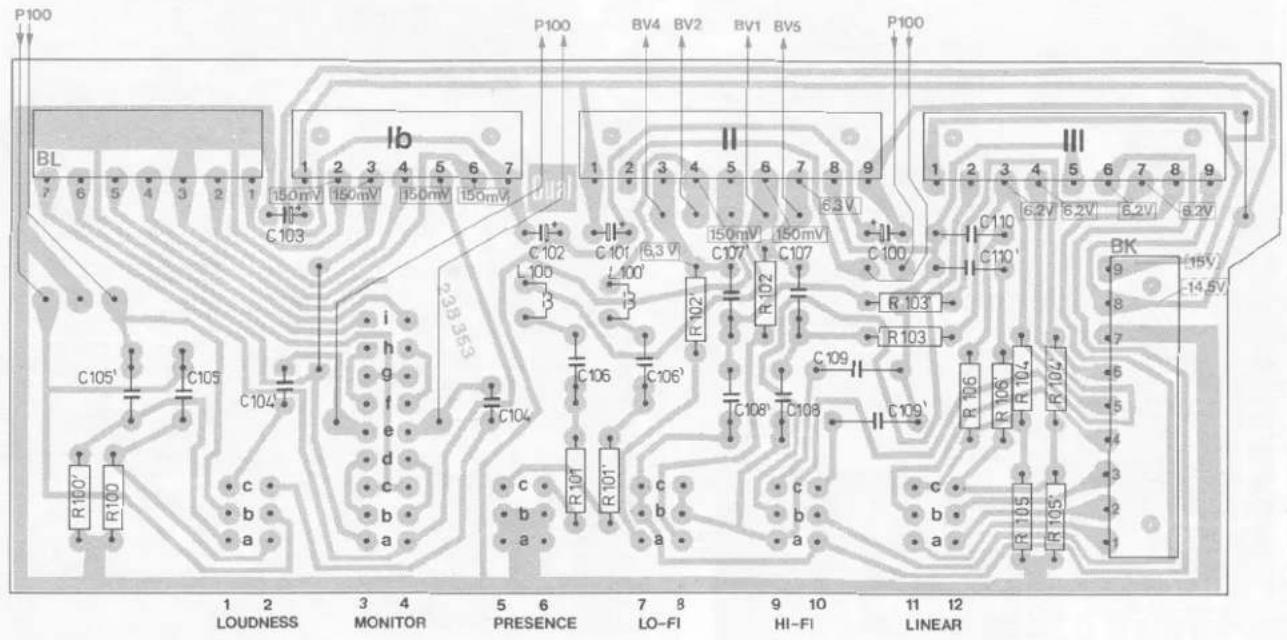

P100 BL 1 2 3 4 5 6 7 150mV 150mV 150mV 150mV C103 Ib 1 2 3 4 5 6 7 1 2 3 4 5 6 7 8 9 6.3 V C102 C101 6.3 V C107' 150mV 150mV C100 C110 C110' R103 R103' C106 C106' C108 C108' C109 R103' R106 R104 R104' C105' C105 C104' i h g f e d c b a c b a LOUDNESS MONITOR PRESENCE LO-FI HI-FI LINEAR 1 2 3 4 5 6 7 8 9 10 11 12 7 6 5 4 3 2 1 P100 BV4 BV2 BV1 BV5 P100 6.2V 6.2V 6.2V 6.2V BK 9 -15V 8 -14.5V 7 6 5 4 3 2 1

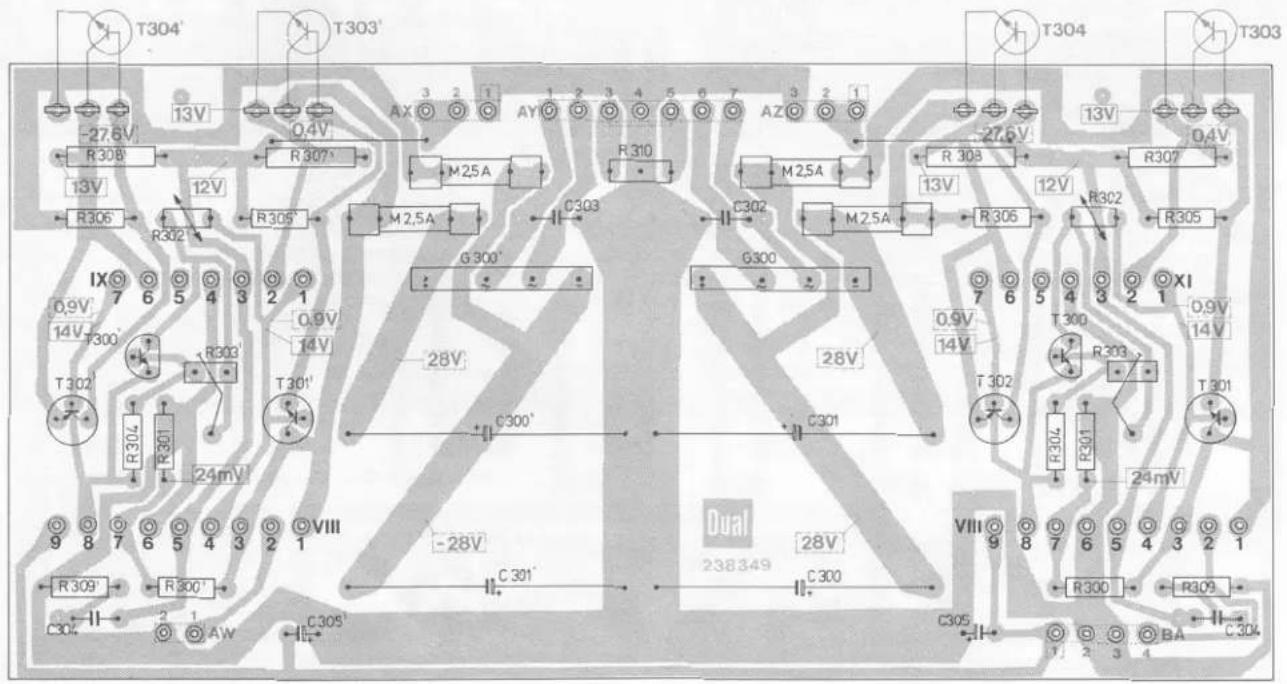

Fig. 18 Endstufenplatte 241 696 (Leiterseite)
DUAL KA 260 - Störspannung - 14

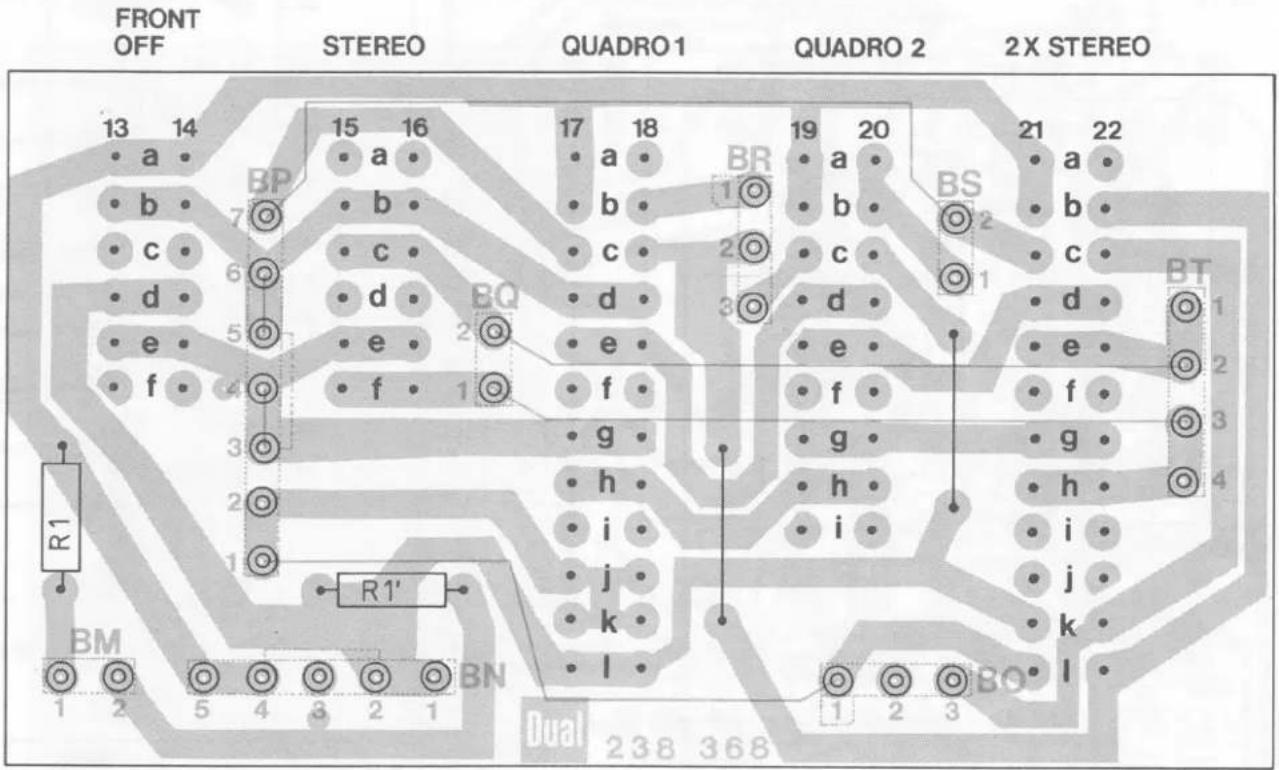

Fig. 19 Betriebsartenschalter 241 692 (Leiterseite)

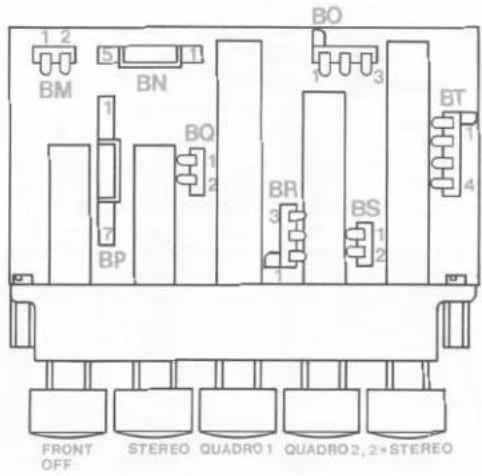

FRONT OFF STEREO QUADRO 1 QUADRO 2 2X STEREO 13 14 a b c d e f BP 15 16 a b c d e f 1 17 18 BR 19 20 a b c d e f g h i j k l BT 1 2 3 4 BM 1 2 5 4 3 2 1 R1' Dual 238 368

Fig. 20 Stromversorgung 241 698 (Leiterseite)

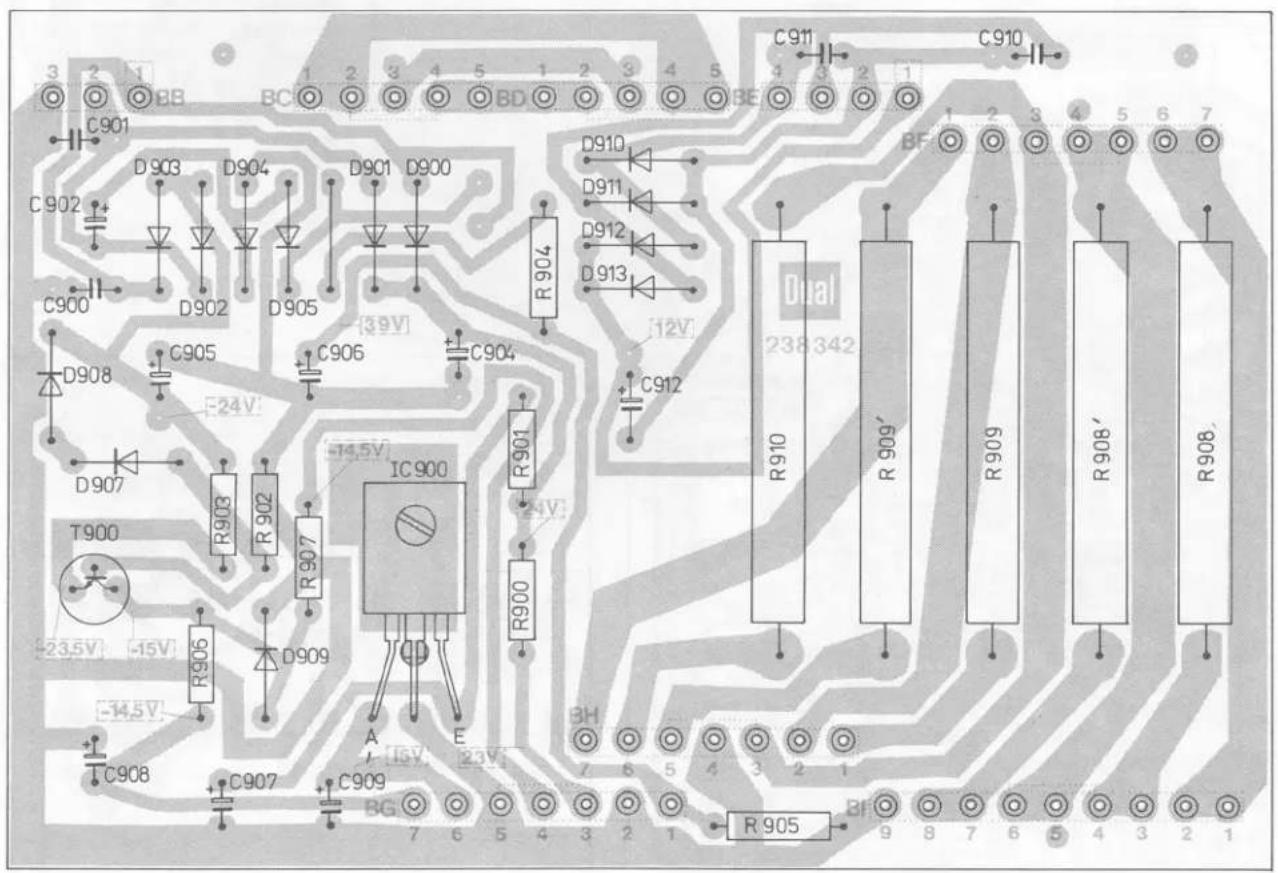

C901 C902 D903 D904 D901 D900 C900 D902 D905 39V R904 D910 D911 D912 D913 12V C905 C906 C904 D908 -24V IC900 R901 R900 C912 T900 R903 R907 D909 A E R906 C907 C909 BG 7 6 5 4 3 2 1 R905 R909' R908' Dual 238 342 R910 R909' R908'

Fig. 21 Klangreglerplatte 241 691 (Leiterseite)

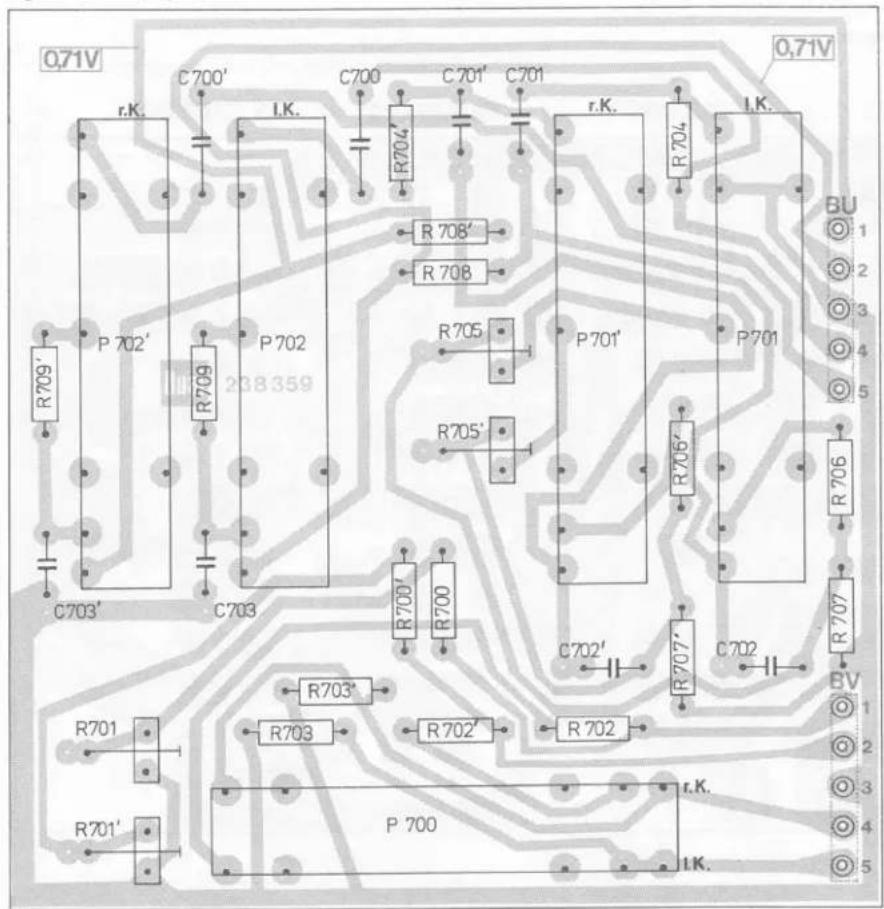

0,71V r.K. C700' I.K. C700 C701' C701 r.K. R704 I.K. BU 1 2 3 4 5 P 702' R709 P 702 238359 R708' R 708 R705 P 701' R705' R706 P 701 R706' C702' C702 R703' R703 R702' R702 R701' R701' P 700 r.K. I.K. R703' R703 P 700 BV 1 2 3 4 5

Fig. 23 Buchsenplatte 241 697 (Leiterseite)

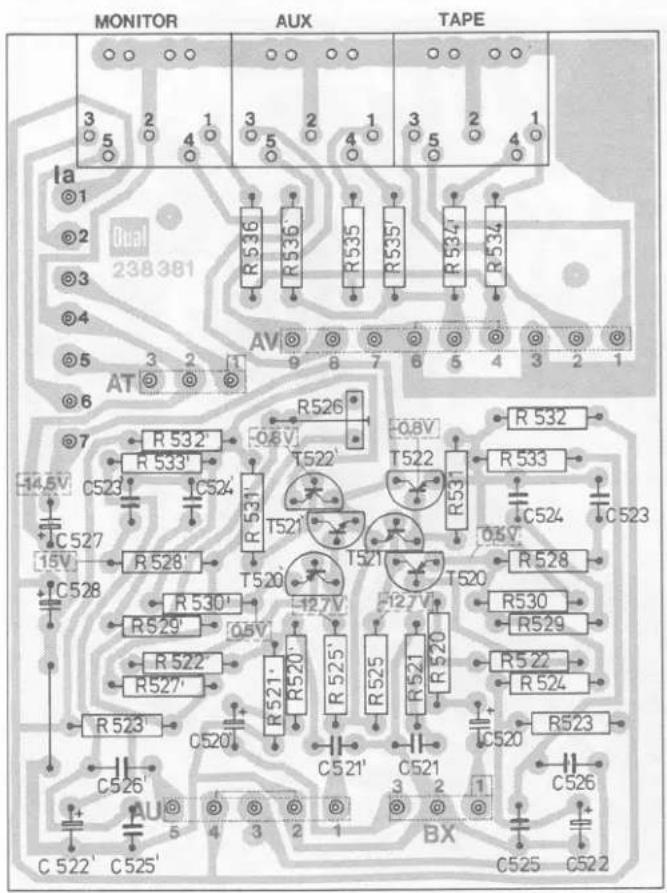

MONITOR AUX TAPE 3 2 1 3 2 1 3 2 1 5 4 5 4 5 4 5 4 3 2 1 la 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 R536 R536 R535 R534 R533 R532 R531 R530 R529 R528 R527 R526 R525 R524 R523 R522 R521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521 C520 C521

Fig. 22 Trafoanschlußplatte sec. 238 364 (Bestückungsseite)

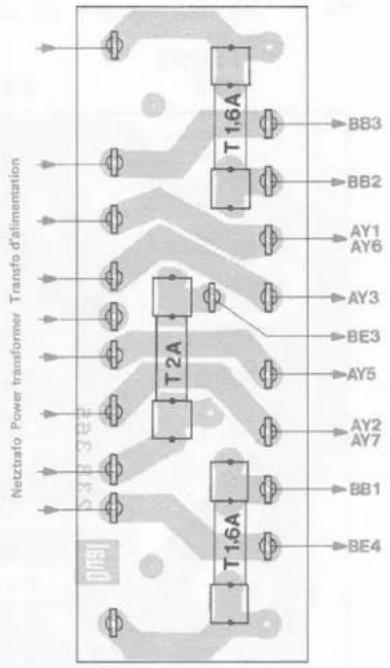

Netztafo Power transformer Transf o d'altimation T1,6A T1,6A BB3 BB2 AY1 AY6 AY3 BE3 AY5 AY2 AY7 BB1 BE4 T2A T1,6A

Fig. 24 Elektronische Sicherung 233 056 (Leiterseite)

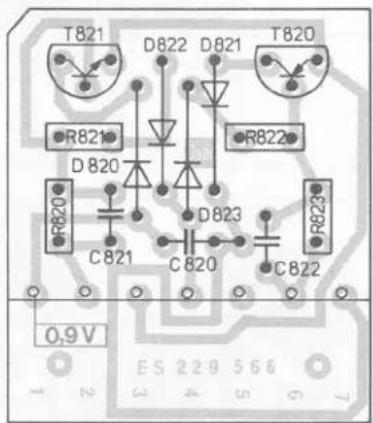

T821 D822 D821 T820 R821 R822 D820 D823 C821 C820 C822 0.9V E5 2 2 9 5 6 6 1 2 3 4 5 6 7

Fig. 25 Treiberplatte 232 454 (Leiterseite)
27V -0,64V C800 R800 T800 C802 D801 T802 R805 C801 T801 R803 R804 D800 R802 R807 C803 C805 R806 R803 R804 R806 28V TR 229 496 -14,5V 1 2 3 4 5 6 7 8 9

Fig. 26 Impedanzwandler | a/l b

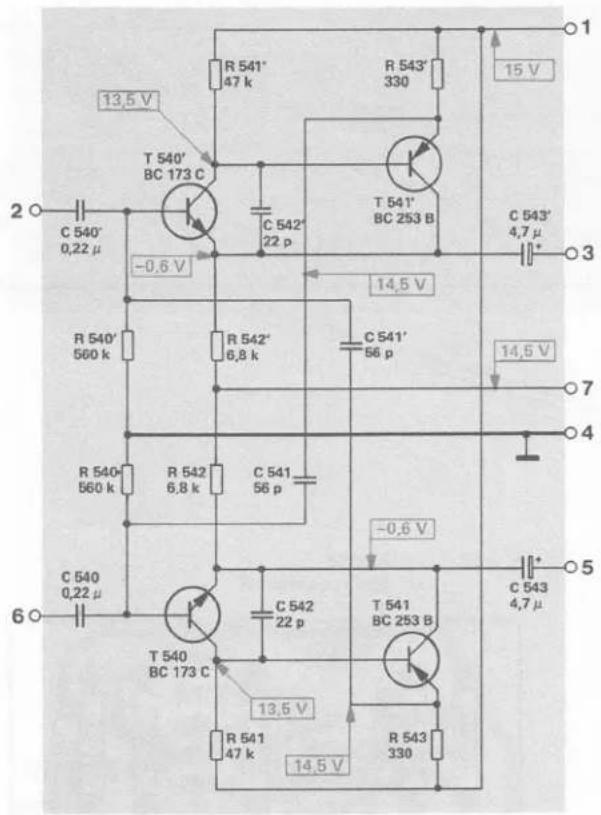

13,5 V R 541' 47 k T 540' BC 173 C C 542' 22 p -0,6 V R 540' 560 k R 542' 6,8 k C 541' 56 p R 540' 560 k R 542 6,8 k C 541 56 p -0,6 V T 540 BC 173 C C 542 22 p 13,5 V R 541 47 k T 541 BC 253 B R 543 330 15 V 14,5 V 14,5 V 14,5 V 13,5 V 14,5 V 14,5 V 13,5 V 14,5 V 14,5 V 13,5 V 14,5 V

Fig. 27 Impedanzwandler 233 985 (Leiterseite)

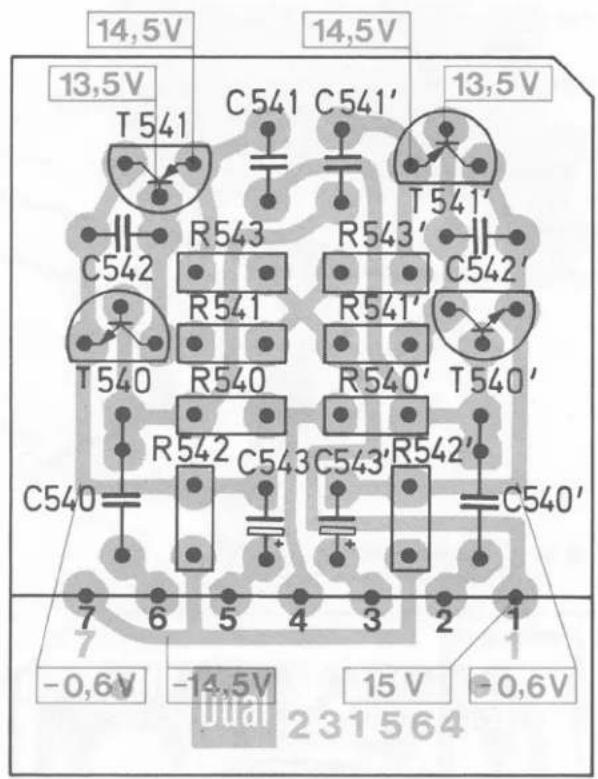

14,5V 13,5V T 541 C 541 C 541' 13,5V T 541' R 543 R 543' C 542 R 541 R 541' T 540 R 540 R 540' T 540' R 542 C 543 C 543' R 542' C 540 7 6 5 4 3 2 1 -0,6V -14,5V 15 V -0,6V Dual 231564

Fig. 28 Zwischenverstärker II
R 600 330 k D 600 BZX 62 D 601 BZX 62 13.8 V R 603 150 15 V 0.4 V T 600 BC 253 T 601 BC 253 C 602 22 p T 602 BC 251 R 604 220 C 603 4.7 μ + - 3.8 V C 601 100 μ C 604 4.7 p T 603 BC 207 B T 604 BC 207 B R 605 12 k -13.2 V N 600 1.5 k N 600 47 k R 601 68 k N 600 1.2 k N 600 12 k -14.5 V 9 2 (8) (7) 4 (6) 5

Fig. 29 Zwischenverstärker 222 219 (Leiterseite)

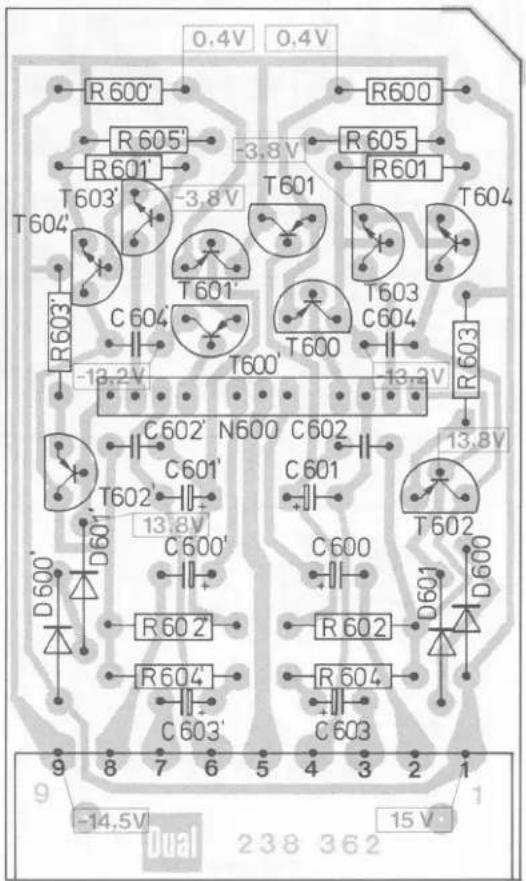

0.4V 0.4V R600' R605' R601' T603' -3.8V R605 R601 T604 T601 T603 C604 T600' -13.2V R603 C602' N600 C602 C601' T602' 13.8V C600' D600' R602' R604' C603' C601' T602 D600' 9 8 7 6 5 4 3 2 1 -14.5V 15 V Dual 238 362

Fig. 30 Zwischenverstärker II

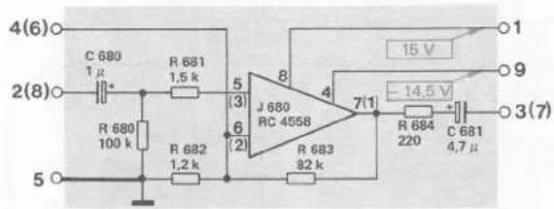

4(6) 2(8) 5 C 680 1 μ R 681 1,5 k R 680 100 k R 682 1,2 k R 683 82 k J 680 RC 4558 5 3 6 2 8 4 7(1) 15 V -14,5 V R 684 220 C 681 4,7 μ 1 9 3(7)

Fig. 31 Filter III

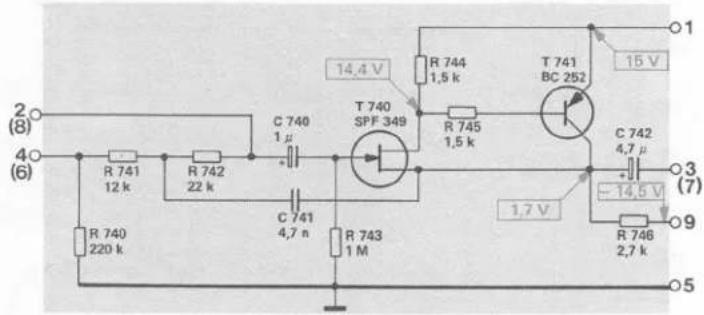

2 (8) 4 (6) R 741 12 k R 742 22 k C 740 1 μ C 741 4,7 n R 743 1 M T 740 SPF 349 R 744 1,5 k R 745 1,5 k T 741 BC 252 14,4 V 15 V C 742 4,7 μ -14,5 V 1,7 V R 746 2,7 k 3 (7) 9 5

Fig. 32 IC-Zwischenverstärker 241 704 (Leiterseite)
R683' R684' R683 R684 R681' JC 680 4 3 2 1 5 6 7 8 R682' R682 R680' C680' C681' C681 C680 -14.5V 15V Dual 240 190

Fig. 33 Filterplatte 241 694 (Leiterseite)
14.4V 14.4V R746 R745 T740 G S D 1.7V R743 T740 G S D 1.7V R745 R746 T741 C740' C740 R742' R741' R740' R740' C741' 8 7 6 5 4 3 2 1 9 -14.5 V 14.5V 1

Fig. 34 Explosionsdarstellung

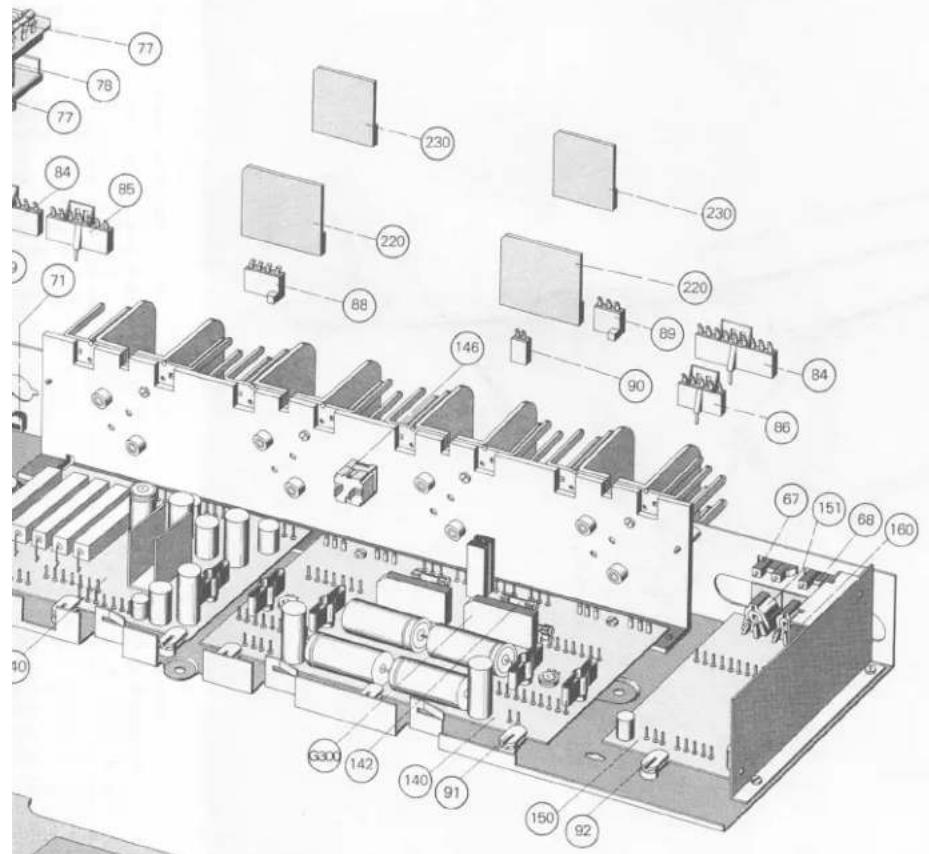

onsdarstellung 76 77 78 77 84 85 74 72 75 60 69 71 81 82 240 101 190 120 127 16 P700 P701 P702 200 160 170 210 130 32 270 49 50 51 54 29 31 250 35 300 65 260 34 41 28 24 27 58 43

DUAL KA 260 - Störspannung - 31

  1. Plattenspieler ausbauen (Steckverbindungen am Netzschalter und Kurzschließer lösen).
  2. Schiebeknöpfe (17) und Abdeckung (16) abheben, die sechs Linsensenkschrauben (20) entfernen. Werkbrett abnehmen.
  3. Die auf der Geräteunterseite befindlichen Zylinderschrauben (100) lösen, die Schrauben (64) entfernen. Seitenteile (18 + 19) abnehmen.
  4. Nach Entfernen des Drehknopfes (58), und des Schiebeknopfes (17) die Linsenblechschraube (30) lösen. Frontblende kpl. mit Verbindungsstück (29) abnehmen.

Der Zusammenbau des Gehäuses ist in umgekehrter Reihenfolge vorzunehmen.

DUAL KA 260 - Störspannung - 32

Fig. 36 Netzspannungsumschaltung
T 0,63A

240 V

T 0,63A

220V

T1,25A

117 V

T1,25A

110 V

Ersatzteile

Pos.Art.-Nr.StckBezeichnung
1233 8401Abdeckhaube CH 40 kpl.
2237 3941Bodenplatte kpl.
3229 8166Elastikpuffer grau
4241 7131Werkbrett ohne Scharnier
5241 7902Scharnier kpl.
6231 6542Scharnierachse
7210 1462Sicherungsscheibe 3,2
8210 6682Scheibe 5,3/10/1
9231 6554Druckfeder
10231 6564Scharnierkurve
11231 6572Scharnierlasche
12236 0922Scheibe 6,2/10/1
13234 8372Einstellmutter
14231 7674Sicherungsblech
15210 2874Linsenblechschraube B 2,9 x 13
16237 4031Abdeckung für Steuerverstärker kpl.
17223 7936Schiebeknopf
18241 6861Seitenteil rechts kpl.
19241 6871Seitenteil links kpl.
20233 7256Linsensenkschraube AM 4 x 12
242 2482Senkblechschraube B 3,5 x 25
21202 2586Senkschraube M 4 x 25
22210 3686Vierkantmutter M 4
23257 11510Scheibe B 4,3
24241 6851Frontblende kpl.
25237 4091Einlageblende
26233 3861Zierring
27241 7141Skalenfenster kpl.
28234 2501Dual-Zeichen
29237 3971Verbindungsstück
30210 2871Linsenblechschraube B 2,9 x 13
31222 0561Scheibe B 3,2
32226 3461Kopfhörerbuchse
33224 3771Abdeckring
34237 5951Skala
35237 5831Skalenzeiger
36237 8471Skalenseil
37226 3511Zugfeder
38225 6243Seilrolle
39228 2111Rohrniet B 3 x 7
40236 5781Rohrniet B 3 x 15
41241 6891Lichtkasten
42241 7061Netzschalter kpl. mit Tastenkörper
43237 5961Tastenkörper
44210 4752Zylinderschraube AM 3 x 5
45210 6752Scheibe 6,2/12/0,3
46210 1481Sicherungsscheibe 5
47237 6103Skalenlampe 12 V 0,1 A T 10
48229 9063Fassung für Skalenlampe
49241 7021Frequenzanzeigeinstrument
50241 7001Anzeigeinstrument für Nulldurchgang
51241 7011Feldstärkeinstrument
52226 3933Lampe 12 V 30 mA
53241 7031Wellenbereichanzeige kpl.
54237 1804Leuchtdiode CCY 65
55237 5921Funktionsanzeigeplatte unbestückt
56237 6117Lampe 12 V 30 mA
58234 3561Drehknopf
59203 2391Filzring
60237 4131Rückwand kpl.
61237 4141Rückwandschild (Lautsprecherbuchsen)
62237 4151Rückwandschild (Anschlußbuchsen)
63237 4161Typenschild
64241 4987Sechskantblechschraube BZ 2,9 x 9,5
65241 6881Ferritantenne kpl.
66233 8511Antennensatz AM 1/FM 1 kpl.
67222 0361Antennenbuchse AM
68222 0401Antennenbuchse FM
69222 0414Lautsprecherbuchse 2polig
70220 1411Netzkabel kpl.
71223 8111Kabeldurchführung
72241 6991Netztrafo kpl.
73238 3551Anschluß-Schild
74231 4161Trafoanschlußplatte kpl. (primär)
75238 3641Trafoanschlußplatte kpl. (sekundär)
76238 5741G-Schmelzeinsatz T 1,25 A
77213 2872G-Schmelzeinsatz T 1,6 A
Pos.Art.-Nr.StckBezeichnung
78209 7251G-Schmelzeinsatz T 2 A
79216 3141Papierkondensator 50 nF/250 V~/20 %
80225 2954Scheibe B 8,4
81229 8304Durchführungstülle
82225 2934Senkscheibe
83233 4232Einpolstecker
84230 1583Federleiste 9polig
85223 8347Federleiste 7polig
86226 5146Federleiste 5polig
87233 6392Federleiste kurz 5polig
88229 8643Federleiste 4polig
89229 86913Federleiste 3polig
90232 34211Federleiste 2polig
R 2216 383282 kΩ/0,25 W/5 %
91233 5453Haltenocken 4,5 mm
92233 5464Haltenocken 8 mm
93210 46914Zylinderschraube AM 3 x 3
94210 4746Zylinderschraube AM 3 x 4,5
95210 4752Zylinderschraube AM 3 x 5
96210 4861Zylinderschraube AM 3 x 8
97210 4734Zylinderschraube M 3 x 4
98222 1998Zylinderschraube AM 3,5 x 15
99210 5151Zylinderschraube M 4 x 6
100233 72410Linsenschraube AM 4 x 10
101221 7284Senkschraube AM 5 x 10
102227 46717Sechskantblechschraube BZ 2,9 x 6,5
103221 0438Sechskantblechschraube B 2,9 x 13
104229 8072Sechskantblechschraube BZ 2,9 x 16
105213 4715Zylinderschraube B 2,9 x 6,5
106210 3611Sechskantmutter M 3
107222 2008Sechskantmutter BM 3,5
108210 3662Sechskantmutter BM 4
109238 4861Verpackungskarton
110238 4781Bedienungsanleitung
Betriebsartenschalter
120241 6921Betriebsartenschalterplatte kpl.
R 1239 4082470 Ω/0,25 W/10 %
121241 7251Kontaktgehäuse kpl. (Front off)
122241 7241Kontaktgehäuse kpl. (Stereo)
123241 7232Kontaktgehäuse kpl. (Quadro 1, 2 x Stereo)
124241 7221Kontaktgehäuse kpl. (Quadro 2)
125241 7505Druckfeder
126236 6531Druckfeder (Front off)
127236 6585Tastenkörper
128236 6591Formfeder
Steuerverstärker
130241 6951Steuerverstärkerplatte kpl.
C 100211 1014Elyt 1 μF/ 25 V
C 101211 1014Elyt 1 μF/ 25 V
C 102211 1014Elyt 1 μF/ 25 V
C 103211 1014Elyt 1 μF/ 25 V
C 104203 4742Keramik 680 pF/ 50 V
C 105229 9332Folie 0,33 μF/100 V/ 5 %
C 106226 4582Folie 10 nF/250 V/ 5 %
C 107222 4952Folie 0,1 μF/250 V/ 5 %
C 108223 8852Folie 15 nF/250 V/ 5 %
C 109227 8862Folie 680 pF/ 63 V/ 5 %
C 110216 3322Folie 22 nF/160 V/20 %
L 100238 3662Drossel 100 mH
R 100239 39421,5 kΩ/0,25 W/5 %
R 101228 2442470 Ω/0,25 W/5 %
R 102217 84122,7 kΩ/0,25 W/5 %
R 103239 387222 kΩ/0,25 W/5 %
R 104220 539247 kΩ/0,25 W/5 %
R 105239 38928,2 kΩ/0,25 W/5 %
R 106239 4042100 kΩ/0,25 W/5 %
131233 5711Distanzstück 25,5
132238 5751Distanzstück 10
133238 5852Distanzmutter M 3 x 22
134241 7215Kontaktgehäuse kpl. mit Taste
135241 7201Kontaktgehäuse kpl. mit Taste (Monitor)
136224 9156Druckfeder
137224 9136Taste
Endstufenplatte
140241 6961Endstufenplatte kpl.
238 3491Ätzschaltplatte unbestückt
141222 4974Antiwärmescheibe
142223 8064G-Schmelzeinsatz
C 300223 9014Elyt 2200 μF/ 35 V
C 301223 9014Elyt 2200 μF/ 35 V
C 302236 5182Folie 0,47 μF/100 V/ 5 %
C 303236 5182Folie 0,47 μF/100 V/ 5 %
C 304216 3892Keramik 47 nF/ 50 V
C 305230 8272Elyt 1000 μF/ 16 V
C 306203 4742Keramik 680 pF/ 50 V/20 %
G 300218 4142Silizium-Gleichrichter B 40 C 2000
R 300224 60321 MΩ/0,25 W/ 5 %
R 301239 3862100 Ω/0,25 W/ 5 %
R 302209 9022Heißleiter 40 Ω
R 303229 9382Steller 5 kΩ
R 304239 39421,5 kΩ/0,25 W/ 5 %
R 305239 3854330 Ω/0,25 W/ 5 %
R 306239 3854330 Ω/0,25 W/ 5 %
R 307223 2174Draht 0,33 Ω/4 W/10 %
R 308223 2172Draht 0,33 Ω/4 W/10 %
R 309239 407210 Ω/0,25 W/ 5 %
R 310228 0492Draht 8,2 Ω/7 W/10 %
T 300209 8632
T 301223 9022
T 302223 9032
BC 173 C
BC 141-10
BC 161-10
Kühlwinkel
T 303224 5724
T 304224 5724
TJ 2499 kpl.
TJ 2499 kpl.
150241 6971 Buchsenplatte kpl.
151233 6013 Einbaubuchse 5polig
C 520222 2192Elyt 4,7 μF/ 25 V
C 521216 4042Keramik 82 pF/500 V/10 %
C 522220 5312Elyt 100 μF/ 16 V
C 523216 3982Folie 3,9 nF/ 63 V/ 5 %
C 524229 9152Folie 1,2 nF/ 63 V/ 5 %
C 525223 2782Keramik 330 pF/500 V/10 %
C 526226 4592Folie 0,1 μF/100 V/ 5 %
C 527211 1012Elyt 1 μF/ 25 V
C 528211 1012Elyt 1 μF/ 25 V
R 520220 5994680 Ω
R 521239 367247 kΩ/0,25 W
R 522220 5994680 Ω/0,25 W/10 %
R 523239 4002470 kΩ/0,25 W/10 %
R 524217 8681560 Ω/0,25 W/ 5 %
R 525239 387222 kΩ/0,25 W
R 526238 0921Steller 2,5 kΩ linear
R 527216 35311 kΩ/0,25 W/10 %
R 528235 713282 kΩ/0,25 W/ 5 %
R 529217 86122,2 kΩ/0,25 W/ 5 %
R 530316 3592560 kΩ/0,25 W/10 %
R 531239 38928,2 kΩ/0,25 W/ 5 %
R 532239 37144,7 kΩ/0,25 W/ 5 %
R 533211 202210 kΩ/0,25 W/ 5 %
R 534239 3994330 kΩ/0,30 W/10 %
R 535239 3994330 kΩ/0,30 W/10 %
R 536239 37144,7 kΩ/0,25 W/ 5 %
T 520234 3164
T 521226 8252
T 522234 3164
Impedanzwandler
Impedanzwandlerplatte kpl.
Pos.Art.-Nr.StckBezeichnung
C 540222 4992Folie 0,22 F/100 V/5 %
C 541224 6072Keramik 56 pF/500 V/10 %
C 542217 8622Keramik 22 pF/500 V/10 %
C 543222 2192Elyt 4,7 F/25 V
R 540227 2632 560 k /0,30 W/5 %
R 541226 4892 47 k /0,30 W/5 %
R 542239 3982 6,8 k /0,30 W/5 %
R 543223 2072 330 /0,30 W/5 %
T 540209 8632BC 173 C
T 541216 0422BC 253 B
Zwischenverstärker
C 600222 2192Elyt 4,7 F/25 V
C 601220 5312Elyt 100 F/16 V
C 602217 8622Keramik 22 pF/500 V/10 %
C 603222 2192Elyt 4,7 F/25 V
C 604227 9072Keramik 4,7 · pF/63 V/2 %
D 600216 0274BZX 62
D 601216 0274BZX 62
N 600238 3631Widerstands-Netzwerk
R 600239 3992 330 k /0,25 W/10 %
R 601224 7352 68 k /0,25 W/5 %
R 602239 4042 100 k /0,25 W/5 %
R 603216 3452 150 /0,25 W/5 %
R 604224 5932 220 /0,25 W/5 %
R 605220 5432 12 k /0,25 W/5 %
T 600216 0424BC 253 B
T 601216 0424BC 253 B
T 602220 5352BC 252 B
T 603223 2234BC 207 B
T 604223 2234BC 207 B
IC-Zwischenverstärker
180241 7041IC-Zwischenverstärkerplatte kpl.
C 680222 2132Elyt 1 F/50 V
C 681222 2192Elyt 4,7 F/25 V
IC 680236 2991RC 4558 DN
R 680239 4042 100 k /0,25 W/5 %
R 681239 3942 1,5 k /0,25 W/5 %
R 682216 3252 1,2 k /0,25 W/5 %
R 683235 7132 82 k /0,25 W/5 %
R 684224 5932 220 /0,25 W/5 %
Klangreglerplatte
190241 6911Klangreglerplatte kpl.
C 700226 7262Folie 4,7 nF/63 V/5 %
C 701222 4982Folie 33 nF/250 V/5 %
C 702226 6332Folie 0,22 F/100 V/5 %
C 703222 4982Folie 33 nF/250 V/5 %
P 700231 2741Tandem 50 k linear
P 701238 3604 70 k
P 702238 3604 70 k
R 700239 3962 680
R 701227 2652Steller 1 k linear
R 702217 8592 3,9 k /0,25 W/5 %
R 703239 4042 100 k /0,25 W/5 %
R 704239 3892 8,2 k /0,25 W/5 %
R 705223 7862Steller 25 k linear
R 706217 8422 150 /0,25 W/10 %
R 707239 3762 1 k /0,25 W/5 %
R 708217 8612 2,2 k /0,25 W/5 %
R 709239 3692 18 k /0,25 W/5 %
Lautstärkeregler
200223 7881Tandem 50 k .
Filterplatte
210241 6941Filterplatte kpl.
C 740222 2132Elyt 1 F/50 V
C 741226 7262Folie 4,7 nF/63 V/5 %
C 742222 2192Elyt 4,7 F/25 V
R 740224 5902220 kΩ/0,25 W/5 %
R 741220 543212 kΩ/0,25 W/5 %
R 742239 387222 kΩ/0,25 W/5 %
R 743224 60321 MΩ/0,25 W/5 %
R 744239 39421,5 kΩ/0,25 W/5 %
R 745239 39421,5 kΩ/0,25 W/5 %
R 746217 84122,7 kΩ/0,25 W/5 %
T 740226 38322 N 5458 SPF 349
T 741221 9492BC 252 C
Treiberplatte
220232 4522Treiberplatte kpl.
221222 4971Antiwärmescheibe
C 800222 2131Elyt 1 μF/ 50 V
C 801223 2211Keramik 150 pF/500 V/10 %
C 802226 4531Elyt 47 μF/ 16 V
C 803216 6671Keramik 100 pF/100 V/10 %
C 804217 8621Keramik 22 pF/500 V/10 %
C 805226 4531Elyt 47 μF/ 16 V
D 800223 90621 N 4148
D 801223 90621 N 4148
R 800223 21121,5 kΩ/0,30 W/5 %
R 801226 489247 kΩ/0,30 W/5 %
R 802223 21422,7 kΩ/0,30 W/5 %
R 803226 491122 kΩ/0,30 W/5 %
R 804229 9521820 Ω/0,30 W/5 %
R 805223 21422,7 kΩ/0,30 W/5 %
R 806226 489247 kΩ/0,30 W/5 %
R 807223 219122 Ω/0,30 W/5 %
R 808223 21121,5 kΩ/0,30 W/5 %
T 800223 2232BC 207 B
T 801223 2232BC 207 B
T 802223 9031BC 161-10
Elektronische Sicherung
230233 0562Elektronische Sicherung kpl.
C 820216 3891Keramik 47 nF/50 V
C 821203 4742Keramik 680 pF/50 V/20 %
C 822203 4742Keramik 680 pF/50 V/20 %
D 820223 90641 N 4148
D 821223 90641 N 4148
D 822223 90641 N 4148
D 823223 90641 N 4148
R 820235 67521,5 kΩ/0,30 W/5 %
R 821229 920212 kΩ/0,30 W/5 %
R 822229 920212 kΩ/0,30 W/5 %
R 823235 67521 kΩ/0,30 W/5 %
T 820220 5351BC 252 B
T 821229 5111BC 172 B
Stromversorgung
240241 6981Stromversorgungsplatte kpl.
238 3421Ätzschaltplatte unbestückt
241210 1721Federscheibe A 3
242222 4971Antiwärmescheibe
C 900232 3384Keramik 100 nF/ 63 V/20 %
C 901232 3384Keramik 100 nF/ 63 V/20 %
C 902216 3342Elyt 47 μF/ 63 V
C 904229 9432Elyt 470 μF/ 25 V
C 905229 9432Elyt 470 μF/ 25 V
C 906229 9441Elyt 100 μF/ 63 V
C 907222 2211Elyt 220 μF/ 25 V
C 908230 8271Elyt 1000 μF/ 25 V
C 909220 5311Elyt 100 μF/ 16 V
C 910216 3881Keramik 22 nF/250 V/20 %
C 911216 3881Keramik 22 nF/250 V/20 %
C 912238 3461Elyt 2200 μF/ 16 V
D 900227 344101 N 4001
D 901227 344101 N 4001
D 902227 344101 N 4001
D 903227 344101 N 4001
D 904227 344101 N 4001
Pos.Art.-Nr.StckBezeichnung
D 905227 34410
D 907216 0272
D 908216 0272
D 909229 94510
D 910227 34410
D 911227 34410
D 912227 34410
D 913227 34410
IC 900238 347MC 7815 CP
R 900224 5931220 Ω/0,25 W/ 5 %
R 901211 115122 Ω/0,30 W/10 %
R 902220 52613,3 kΩ/0,25 W/ 5 %
R 903238 343112 Ω/0,25 W/ 2 %
R 904216 6831270 Ω/0,25 W/10 %
R 905211 204110 kΩ/0,30 W/10 %
R 906238 343112 Ω/0,25 W/10 %
R 907220 61622 Ω/0,25 W/10 %
R 908238 3442Draht 1 Ω/11 W/10 %
R 909238 3452Draht 5,1 Ω/11 W/10 %
R 910238 3452Draht 5,1 Ω/11 W/10 %
T 900222 2091
Stereo-Decoder
250241 7121Stereo-Decoder kpl.
251233 7461IC-Fassung 16polig
C 150227 9181Keramik 10 nF/ 16 V/20 %
C 151227 9011Styroflex 390 pF/ 63 V/ 2,5 %
C 152226 4582Folie 10 nF/250 V/ 5 %
C 153236 5182Folie 0,47 μF/100 V/ 5 %
C 154227 8821Polykarb. 220 nF/100 V/ 5 %
C 155226 4582Folie 10 nF/250 V/ 5 %
C 156226 4531Elyt 47 μF/ 16 V
C 157236 5182Folie 0,47 μF/100 V/ 5 %
C 158238 1182Keramik 47 nF/ 16 V/20 %
C 159238 1262Styroflex 1,2 nF/ 63 V/ 2,5 %
C 160222 4981Folie 33 nF/250 V/ 5 %
C 161227 8892Keramik 150 pF/ 63 V/ 2 %
C 162227 9501Styroflex 2,2 nF/ 63 V/ 2,5 %
C 163238 1262Styroflex 1,2 nF/ 63 V/ 2,5 %
C 164227 8892Keramik 150 pF/ 63 V/ 2 %
C 165238 1182Keramik 47 nF/ 16 V/20 %
C 166238 1532Folie 100 nF/160 V/10 %
C 167238 1532Folie 100 nF/160 V/10 %
D 150223 9061
1 N 4148
R 150239 3674
R 151239 3674
R 152239 3681
R 153239 3691
R 154239 3701
R 155238 1581Steller 5 kΩ
R 156239 3716
R 157239 3716
R 158220 5261
R 159239 3731
R 160239 3716
R 161239 3716
R 162239 3674
R 163239 3674
R 164239 3742
R 165239 3752
R 166239 3742
R 167239 3752
R 168239 3716
R 170239 3762
R 171239 3716
R 173239 3762
T 150209 8634
T 151209 8634
T 152209 8634
T 153209 8634
IC 150238 1111
UKW-ZF-Teil
260241 71119UKW-ZF-Teil kpl.
Pos.Art.-Nr.StckBezeichnung
261233 7461IC-Fassung 16-polig
C 200227 9053Keramik1 nF/500 V/20 %
C 201241 6215Keramik270 pF/ 63 V/ 2 %
C 202239 3651Keramik12 pF/ 63 V/ 2 %
C 203227 9053Keramik1 nF/500 V/20 %
C 205241 6215Keramik270 pF/ 63 V/ 2 %
C 206238 1184Keramik47 nF/ 16 V/20 %
C 207238 1201Keramik8,2 pF/ 63 V/0,25 %
C 208241 6215Keramik270 pF/ 63 V/ 2 %
C 209238 1184Keramik47 nF/ 16 V/20 %
C 210234 0521Keramik10 pF/ 63 V/ 2 %
C 211241 6215Keramik270 pF/ 63 V/ 2 %
C 212238 1184Keramik47 nF/ 16 V/20 %
C 213227 9053Keramik1 nF/500 V/20 %
C 214231 6081Keramik100 pF/ 63 V/ 2 %
C 215238 1211Keramik22 nF/ 50 V/20 %
C 216238 1222Keramik100 nF/ 16 V/20 %
C 217222 2132Elyt1 μF/ 50 V
C 218241 6215Keramik270 pF/ 63 V/ 2 %
C 219238 1271Styroflex1,8 nF/ 63 V/ 2,5 %
C 220222 2132Elyt1 μF/ 50 V
C 221238 1222Keramik100 nF/ 16 V/20 %
C 222238 1184Keramik47 nF/ 16 V/20 %
C 223227 9181Keramik10 nF/ 16 V/20 %
C 224227 9231Keramik100 nF/ 12 V/20 %
L 200237 8961ZF-FM-Spule 1
L 201237 8972ZF-FM-Spule 2 + 3
L 202237 8972ZF-FM-Spule 2 + 3
L 203237 8991ZF-FM-Spule 4
L 204237 9001ZF-FM-Spule 5
L 205237 9011ZF-FM-Spule 6
R 200239 37715,6 kΩ/0,25 W/5 %
R 201239 378139 kΩ/0,25 W/5 %
R 202224 5931220 Ω/0,25 W/5 %
R 203239 38011,8 kΩ/0,25 W/5 %
R 204239 37631 kΩ/0,25 W/5 %
R 205239 37631 kΩ/0,25 W/5 %
R 206239 381212 kΩ/0,25 W/5 %
R 207239 38222,7 kΩ/0,25 W/5 %
R 208239 37631 kΩ/0,25 W/5 %
R 209239 3831390 Ω/0,25 W/5 %
R 210239 37124,7 kΩ/0,25 W/5 %
R 211239 37124,7 kΩ/0,25 W/5 %
R 212239 3851330 Ω/0,25 W/5 %
R 213239 37012,2 kΩ/0,25 W/5 %
R 215239 3861100 Ω/0,25 W/5 %
R 216239 38222,7 kΩ/0,25 W/5 %
R 217238 1593Steller25 kΩ
R 218239 387122 kΩ/0,25 W/5 %
R 219220 52613,3 kΩ/0,25 W/5 %
R 220239 381212 kΩ/0,25 W/5 %
R 221238 1593Steller25 kΩ
R 222238 1593Steller25 kΩ
R 223239 507110 kΩ/0,25 W/5 %
T 200227 6682
T 201227 6682
T 202238 1361
FI 200228 2661KeramikfilterSFW 10,7 MA
IC 200238 1131
Festsenderspeicher
270236 8731Festsenderspeicher kpl.
271237 8241Ätzschaltplatte
D 350227 3691
R 350239 4001470 kΩ/0,25 W/5 %
R 351239 40114,7 MΩ/0,25 W/5 %
R 352238 1611Steller250 Ω
R 353239 4021120 kΩ/0,25 W/5 %
R 354228 2321Steller47 kΩ
R 355228 2311Steller10 kΩ
T 350238 1401
BC 238 B
Pos.Art.-Nr.StckBezeichnung
UKW-HF-Teil
230241 7101UKW-HF-Teil kpl.
C 361216 4052Keramik33 pF/500 V/10 %
C 362216 4052Keramik33 pF/500 V/10 %
C 363238 1232Keramik470 pF/ 63 V/10 %
C 364227 9561Keramik220 pF/ 63 V/ 2 %
C 365238 1212Keramik22 nF/ 22 V/20 %
C 366238 1245Keramik4,7 nF/ 63 V/10 %
C 367228 2203Keramik-Trimmer3 - 9 pF
C 368238 1245Keramik4,7 nF/ 63 V/10 %
C 369238 1245Keramik4,7 nF/ 63 V/10 %
C 370238 1232Keramik470 pF/ 63 V/10 %
C 371228 2203Keramik-Trimmer3 - 9 pF
C 372228 2203Keramik-Trimmer3 - 9 pF
C 373238 1251Keramik2,7 pF/ 63 V/ 2 %
C 374238 1212Keramik22 nF/ 50 V/20 %
C 375227 9511Keramik4,7 nF/250 V/20 %
C 376238 1181Keramik47 nF/ 16 V/20 %
C 377238 1222Keramik100 nF/ 16 V/20 %
C 378238 1341Keramik27 pF/ 63 V/ 2 %
C 379238 1202Keramik8,2 pF/ 63 V/ 2 %
C 380238 1541Folien-Trimmer1,2 - 6 pF
C 381227 9181Keramik10 nF/ 16 V/20 %
C 382238 1245Keramik4,7 nF/ 63 V/10 %
C 383227 9711Keramik120 pF/ 63 V/ 2 %
C 384238 1222Keramik100 nF/ 16 V/20 %
C 385238 1202Keramik8,2 pF/ 63 V/ 2 %
C 386238 1331Keramik68 pF/ 63 V/ 2 %
C 387235 5731Keramik10 μF/ 16 V/10 %
C 388238 1245Keramik4,7 nF/ 63 V/10 %
C 391239 7051Keramik3,9 pF/ 63 V/ 2 %
D 361238 1423BB 204 blau
D 362238 1423BB 204 blau
D 363238 1423BB 204 blau
D 364238 1431BB 204 grün
L 361237 6041Eingangsspule kpl.
L 362228 2963Drossel10 μH
L 363237 6061Bandfilterspule S kpl.
L 364237 6051Bandfilterspule P kpl.
L 365228 2961Drossel10 μH
L 366237 6071BandfilterspuleZF P
L 367237 6091Oszillatorspule kpl.
L 368237 6081BandfilterspuleZF S
L 369228 2963Drossel10 μH
L 370228 2963Drossel10 μH
R 361239 378139 kΩ /0,25 W/5 %
R 362238 1601Steller50 kΩ
R 363239 387522 kΩ/0,25 W/5 %
R 364239 38918,2 kΩ/0,25 W/5 %
R 365224 5933220 Ω/0,25 W/5 %
R 366239 3861100 Ω/0,25 W/5 %
R 367239 387522 kΩ/0,25 W/5 %
R 368239 390256 kΩ/0,25 W/5 %
R 369239 390256 kΩ/0,25 W/5 %
R 370239 387522 kΩ/0,25 W/5 %
R 371239 381212 kΩ/0,25 W/5 %
R 372224 5933220 Ω/0,25 W/5 %
R 373224 5933220 Ω/0,25 W/5 %
R 374239 387522 kΩ/0,25 W/5 %
R 375239 38112 kΩ/0,25 W/5 %
R 376239 3911150 Ω/0,25 W/5 %
R 377239 387522 kΩ/0,25 W/5 %
R 378239 507110 kΩ/0,25 W/5 %
R 379239 37012,2 kΩ/0,25 W/5 %
R 380239 38011,8 kΩ/0,25 W/5 %
R 381239 3931560 Ω/0,25 W/5 %
T 361238 1371SD 306 (FET)
T 362238 1381SD 305 (FET)
T 363238 1391BF 450
X 361228 2681Ferritperle4,1 x 2 x 3 FXC 38
X 362238 1411FerritperleFXC 38
AM-Teil
290241 7091AM-Teil kpl.
Pos.Art.-Nr.StckBezeichnung
291233 6471Zwischenplatte kpl.
C 401238 1222Keramik 100 nF/ 16 V/20 %
C 402238 1188Keramik 47 nF/ 16 V/20 %
C 403237 6311Folien-Trimmer 1,4-10 pF
C 404238 1188Keramik 47 nF/ 16 V/20 %
C 405238 1321Keramik 5,6 pF/ 63 V
C 406238 1261Styroflex 1,2 nF/ 63 V/ 2,5 %
C 407238 1188Keramik 47 nF/ 16 V/20 %
C 408238 1188Keramik 47 nF/ 16 V/20 %
C 409238 1222Keramik 100 nF/ 16 V/20 %
C 410226 4591Folien 0,1 μF/100 V/ 5 %
C 411238 1331Keramik 68 pF/ 63 V/ 2 %
C 413238 1188Keramik 47 nF/ 16 V/20 %
C 414238 1302Keramik 120 pF/ 63 V/ 2 %
C 415226 4531Elyt 47 μF/ 16 V
C 416227 9183Keramik 10 nF/ 16 V/20 %
C 417238 1188Keramik 47 nF/ 20 %
C 418238 1281Styroflex 560 pF/ 63 V/ 2,5 %
C 419238 1501Elyt 100 μF/ 10 V
C 420238 1188Keramik 47 nF/ 16 V/20 %
C 421238 1188Keramik 47 nF/ 16 V/20 %
C 422238 1291Styroflex 330 pF/ 63 V/ 2,5 %
C 423237 6321Folien-Trimmer 2-30 pF
C 424227 9183Keramik 10 nF/ 16 V/20 %
C 425227 9183Keramik 10 nF/ 16 V/20 %
C 426234 0521Keramik 10 pF/ 63 V/ 2 %
C 427227 8881Keramik 82 pF/ 63 V/ 2 %
C 428238 1302Keramik 120 pF/ 63 V/ 2 %
C 429227 9511Keramik 4,7 nF/250 V/20 %
C 430227 8861Styroflex 680 pF/ 63 V/ 2,5 %
C 431238 1511Elyt 470 μF/6,3 V
D 401238 1449
D 402238 1449
D 403238 1449
D 404238 1449
D 405238 1449
D 406238 1449
D 407238 1449
D 408238 1449
D 409238 1449
L 401238 1453Drossel 4 mH
L 402237 8391KW-Vorkreisspule
L 403238 1453Drossel 4 mH
L 404237 8401LW-Oszillatorspule
L 405237 8411ZF-AM-Spule
L 406237 8421MW-Oszillatorspule
L 407238 1453Drossel 4 mH
L 408237 8431KW-Oszillatorspule
R 401239 3943
R 402239 3943
R 403239 3843
R 404239 3843
R 405220 5267
R 406220 5267
R 407239 3943
R 408220 5267
R 409239 3843
R 410220 5267
R 411239 3951
R 412239 3961
R 413239 3971
R 414239 3982
R 415239 3821
R 416239 3992
R 417239 3992
R 418239 3861
R 419239 3982
R 420220 5267
Pos.Art.-Nr.StckBezeichnung
R 421224 5931220 Ω/0,25 W/5 %
R 422220 52673,3 kΩ/0,25 W/5 %
R 423220 52673,3 kΩ/0,25 W/5 %
R 424239 38011,8 kΩ/0,25 W/5 %
T 401238 1401BC 238 B
FI 401
402242 9351Keramikfilter (Paar) SFD 455 B
IC 401238 1141TBA 570
Grund-Print
300241 7081Grund-Print kpl.
C 550238 1521Elyt 47 μF/ 50 V
C 551222 2131Elyt 1 μF/ 50 V
C 552227 9051Keramik 1 nF/500 V/20 %
C 553238 1181Keramik 47 nF/ 16 V/20 %
C 554222 2132Elyt 1 μF/ 50 V
C 555227 9181Keramik 10 nF/ 16 V/20 %
C 556227 9511Keramik 4,7 nF/250 V/20 %
C 557236 5183Folie 0,47 μF/100 V/ 5 %
C 558236 5183Folie 0,47 μF/100 V/ 5 %
C 559236 5183Folie 0,47 μF/100 V/ 5 %
C 560238 1532Folie 100 nF/160 V/10 %
C 561241 7051Drehkondensator kpl. mit Abstimmregler
301240 1991Abstimmregler
C 562238 1532Folie 100 μF/160 V/10 %
C 564216 4051Keramik 33 pF/500 V/10 %
C 565233 5241Keramik 4,7 nF/500 V/20 %
D 550239 3643
D 551239 3643
D 552239 3643
L 550228 2961Drossel 10 μH
R 551239 407110 Ω/0,25 W/ 5 %
R 552239 507310 kΩ/0,25 W/ 5 %
R 553239 507310 kΩ/0,25 W/ 5 %
R 554238 1581Steller 5 kΩ
R 555239 395115 kΩ/0,25 W/ 5 %
R 556238 1631Steller 100 kΩ
R 557239 507110 kΩ/0,25 W/ 5 %
R 559220 544110 MΩ/0,30 W/10 %
R 560220 52613,3 kΩ/0,25 W/ 5 %
R 561239 4042100 kΩ/0,25 W/ 5 %
R 562239 4041100 kΩ/0,25 W/ 5 %
R 563239 40511,2 MΩ/0,25 W/ 5 %
R 564239 4081470 Ω/0,25 W/ 5 %
R 565239 395115 kΩ/0,25 W/ 5 %
R 566224 60321 MΩ/0,25 W/ 5 %
R 567224 60321 MΩ/0,25 W/ 5 %
R 568239 3961680 Ω/0,25 W/ 5 %
R 569239 3861100 Ω/0,25 W/ 5 %
R 570239 37611 kΩ/0,25 W/ 5 %
R 571239 37715,6 kΩ/0,25 W/ 5 %
T 550228 2231
T 551228 2691
IC 550238 1151
301238 1171IC-Fassung 14polig
302241 7151Kontaktgehäuse kpl. mit Taste (Mono)
303241 7163Kontaktgehäuse kpl. mit Taste (Tape, Phono, Aux.)
304241 7173Kontaktgehäuse kpl. mit Taste (LW,MW, SW)
305241 7181Kontaktgehäuse kpl. mit Taste (FM)
306241 7192Kontaktgehäuse kpl. mit Taste (AFC-Muting)
307224 91510Druckfeder
308224 91310Taste
309241 7411Stummschalter
310244 9821Schaltkulisse

Änderungen vorbehalten!

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : DUAL

Modell : KA 260

Kategorie : Nicht kategorisiert
